Делаем фундамент на винтовых сваях своими руками

Достоинства и недостатки свайно-винтового фундамента

Достоинства:

• экономичность по сравнению с другими видами фундаментов;
• устойчивость к пучению почвы;
• возможность проводить монтаж круглогодично;
• подходит для любого типа почв, в том числе и насыпных;
• быстрота и простота установки;
• нет необходимости проводить трудоемкие подготовительные земляные работы;
• не требует времени на усадку и высыхание – можно сразу приступать к строительству здания.

Недостатки

Основной недостаток такого фундамента – подверженность коррозиям, особенно в зоне срочных швов. Поэтому к выбору материала следует подходить со всей тщательностью – некачественная сталь или антикоррозийное покрытие могут значительно снизить эксплуатационные качества и время службы свайного фундамента.

Максимально подробную информацию о плюсах и минусах свайно-винтового фундамента Вы найдете здесь.

Срок службы

Свайно-винтовой фундамент, изготовленный из отвечающих необходимым требованиям материалов и правильно установленный в благоприятной среде, может прослужить до 300 лет, а по некоторым источникам, и до 400 лет. Но вследствие халатности при установке и выборе материала фундамент может выйти из строя за несколько лет.

К уменьшению срока службы могут привести несколько факторов.

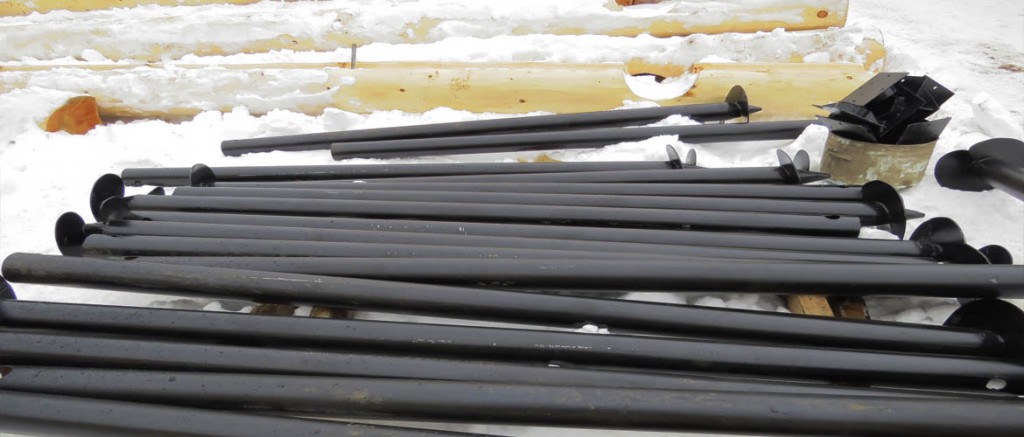

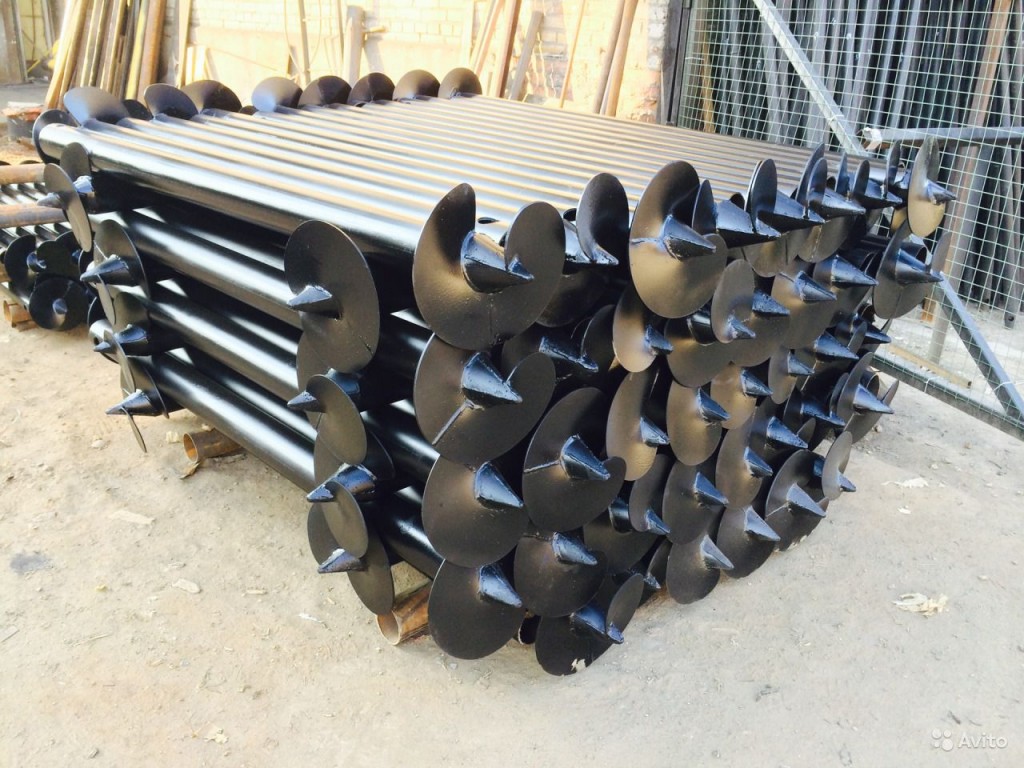

Выбор готовых свай. Их виды и особенности

Какие сваи подойдут для каждого конкретного фундамента зависит от нескольких обстоятельств – веса постройки, особенностей грунта, ожидаемого срока эксплуатации и т.п.

Виды свай

Сваи различаются по диаметру трубы (чем больше вес, тем больше толщина столба) и по размеру лопасти (чем менее прочный грунт, тем шире должна быть лопасть). Например, в условиях вечной мерзлоты, используются сваи с минимальным диаметром лопасти или с имитацией нарезки.

По технологии изготовления наконечников винтовые сваи делятся на два основных вида: сваи с литыми наконечниками и сваи со сварными наконечниками.

Сваи с наварными наконечниками

Представляют собой трубу с приваренным к ней заостренным концом с лопастями. Такие сваи имеют одно преимущество – низкую стоимость. Сварочный шов – уязвимое место всей конструкции. Он может повредиться уже во время ввинчивания сваи, уязвим для коррозий и движений почвы. А если учесть, что большинство сварочных работ по изготовлению проводятся в кустарных условиях без соблюдения необходимых требований к технологии и качеству, то риск слишком велик.

Свайные столбы с наварными наконечниками по назначению бывают трех видов.

1. Для почв каменистого типа. Имеют двойные лопасти, которые обеспечивают максимально надежную фиксацию.
2. Сваи с открытыми наконечниками под малоэтажные здания. Оснащены крупными лопастями, предназначены для установки в обычный грунт.
3. Сваи с закрытыми наконечниками под малоэтажные здания. Имеют уменьшенные лопасти и подходят для установки в любую почву.

Сваи с литым наконечником

Выполняются с помощью литья и имеют однородную конструкцию. Технология производства трудоемкая и затратная, поэтому литые сваи стоят на порядок дороже сварных. Зато имеют ряд преимуществ. Свайные столбы литого типа максимально точно устанавливаются, не разрыхляют грунт при ввинчивании и надежно фиксируются, обеспечивая тем самым прочность всего фундамента. Не говоря уже о том, что в отличие от наварного, литой наконечник не подвержен деформации и преждевременным коррозиям, не повреждается во время монтажа и не боится препятствий в виде корней, уплотнений в грунте и камней.

Литые свайные столбы по назначению бывают трех типов.

1. Для использования в условиях вечной мерзлоты (имеют некрупные лопасти).
2. Для использования в обводненных и талых почвах (имеют лопасти средних размеров).
3. Для фундаментов под малоэтажные здания (сваи стандартного типа с крупными лопастями).

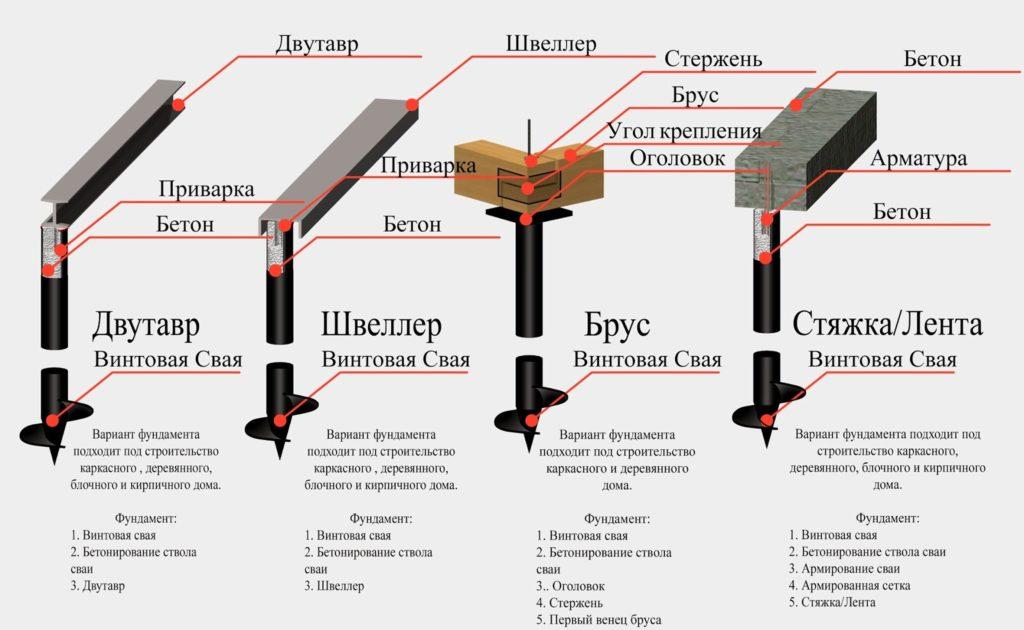

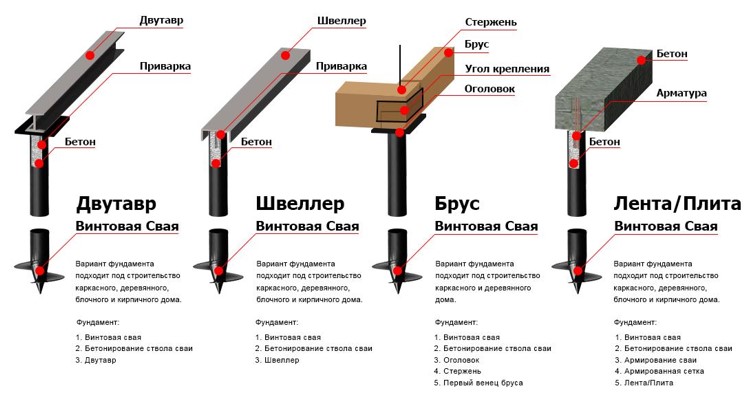

Типы свайно-винтового фундамента

Фундаменты различаются по способу устройства ростверка. Существует четыре основных вида:

Двутавровый.

Двутавр представляет собой металлическую или деревянную балку, формой схожую с буквой «Н». Двутавр прочнее, чем швеллер, но не устойчив к скручиванию. Фундамент такого типа состоит из винтовой бетонированной сваи и двутаврового ростверка.

Швеллер.

Металлический профиль, имеющий П-образное сечение. Фундамент представляет собой бетонированную сваю и швеллер.

Ростверк из деревянного бруса

Конструкция включает в себя бетонированную сваю, оголовок, стержень, скрепляющий брус со сваей и сам брус.

Бетонированный ростверк.

Для этого типа фундамента обязательно армирование ростверковой ленты и самой сваи.

Виды обвязки столбчато-винтового фундамента

Обвязка – последний этап в работе со свайно-винтовым фундаментом. Представляет собой каркас из металлических или деревянных балок, которые скрепляют друг с другом все столбы основания и обеспечивают дополнительную фиксацию.

Обвязка обязательна только в том случае, если сваи поднимаются над уровнем почвы на 50 см и выше. Читайте подробную статью про обвязку свайно-винтового фундамента здесь.

Обвязка бывает двух видов: Обвязка брусом Используется обычно для фундаментов под деревянные здания. Основное преимущество этого способа в том, что при отклонении свай по уровню, можно выпилить участок обвязочного бруса и устранить перекос. Обвязка швеллером Выполняется внакладку при использовании сварки. Начинать обвязку необходимо по длинной стороне фундамента, с продольных балок, делая стыки в углах и (если длина швеллера недостаточная) на промежуточных сваях.

Винтовые сваи

Ввиду большой популярности и огромной конкуренции на строительном рынке, производители продукции для строительства в короткие сроки разработали и предлагают покупателям достаточно много видов винтовых свай. Основное их разделение происходит по принципу изготовления наконечника. Они делятся на литые и сварные конструкции. В свою очередь, каждый основной вид подразделяется на несколько подвидов.

Литые наконечники прочнее, чем сварная конструкция, поэтому при сложных грунтах и необходимости монтажа сваи в мерзлую землю необходимо отдать предпочтение именно этому виду.

Сварная конструкция гораздо проще и соответственно дешевле. Может использоваться там, где почва не сильно плотная. Как правило, если винтовые опоры изготавливаются самостоятельно, то они имеют сварную конструкцию.

Немаловажным является разделение каждого из основных видов на подвиды по типу антикоррозийной защиты. Тут все зависит от материала защиты, который применялся при изготовлении сваи. Например, это:

• Полимерное покрытие металлов — не самый предпочтительный вариант, т. к. сложно наносится и при монтаже могут произойти сколы, в результате которых будет ржаветь свая, винтовой фундамент потеряет прочность.
• Двухкомпонентное покрытие на основе полиуретановых смол — его сложно наносить на сваю самостоятельно.
• Эпоксидное покрытие — недостаточно хорошо выдерживает удары и сильно впитывает влагу.
• Холодное цинкование — недостаток покрытия в низком сцеплении с материалом.
• Горячее цинкование — сложно наносится и имеет ограничения по применению.

Если выбирать из всех этих способов, то максимально эффективно защитит сваю от коррозии полимерное покрытие, даже несмотря на то, что оно сложно наносится. Также можно комбинировать виды защиты. Например, применять холодное цинкование совместно с полимерным покрытием. Реальный срок службы фундамента на винтовых сваях 40-70 лет при использовании комбинированных способов защиты его можно увеличить в несколько раз.

Установка винтовых свай своими руками. Подготовительные работы

Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:

1. Изучение грунта на строительной площадке.
2. Расчет веса готового дома.
3. Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.

Анализ грунта

Тип грунта напрямую влияет на технологию установки свай и строительства фундамента. Земельными исследовательскими работами занимаются специализированные компании. На основе полученного отчета можно судить о глубине промерзания почвы, ее количественном и качественном составе, глубине залегания водоносного слоя.

При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.

Неустойчивый верхний слой почвы требует установки свай такой длины, которая бы позволяла достичь слоя плотного грунта (глина, песок). В этом случае несущий элемент будет прочно закреплен в почве и станет надежной опорой для здания. Для уточнения глубины этого слоя часто проводят пробное бурение. По частичкам, оставшимся на лопастях, можно определить тип слоя.

Для измерения длины к веревке привязывают небольшой груз и опускают в отверстие до тех пор, пока он не достанет до дна. На веревке делают отметку и после вынимания груза измеряют длину до отметки. Использовать сваи нужно на 0,5 м длиннее, чем это необходимо по расчетам.

При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.

Расчет массы дома

Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:

• все строительные материалы, которые используются для возведения дома:
• мебель, бытовая техника;
• сантехника (ванна, унитаз, бассейн с водой);
• массу людей, которые будут находиться в помещении;
• пласт снега, который будет лежать зимой на крыше (примерные данные можно взять из специализированной карты по регионам).

Расчеты. Длина, диаметр, количество свай

Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:

• проект застройки;
• размеры дома;
• материал для строительства.

Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).

Формула, применяемая для расчета, следующая: сумму всех возможных нагрузок следует разделить на показатель несущей нагрузки 1 сваи.

Правила размещения свай. Разметка на местности

В первую очередь расположение наносят на бумагу. Делают это согласно проектным документам:

1. Площадь основания дома делят на прямоугольники.
2. Опоры обязательно должны присутствовать на каждом углу и в середине несущих стен.
3. Оставшееся расстояние между опорами делят на равные промежутки. При этом важно учитывать допустимый шаг с учетом особенностей строительства.
4. При наличии в доме камина или колонны, в этом месте также устанавливают опору.

После создания проекта свайного фундамента, следует переходить к разметке на местности. В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту.

Свайно-винтовой фундамент своими руками: пошаговая инструкция

Теперь о самостоятельном монтаже. Поскольку для забора потребовалось всего 18 свай, то их монтажом я занимался сам. Цена за услугу установки, озвученная в свайной компании, для меня в тот момент была «неподъемная». В процессе выполнения работы, не буду кривить душой, пожалел, что не подождал еще месяц (ожидалось поступление денег) и не заплатил за монтаж с помощью спецтехники. На один элемент при профессиональном выполнении работ уходит от 20 до 30 минут. Я же (кстати со мной еще в помощь было 2 соседа) над каждой возился по часу, а то и больше, поскольку работа состояла из двух этапов:

1. Вручную выкапывался приямок глубиной 70 см. Это помогало правильно позиционировать сваю, да и лопасть в землю заходила проще.

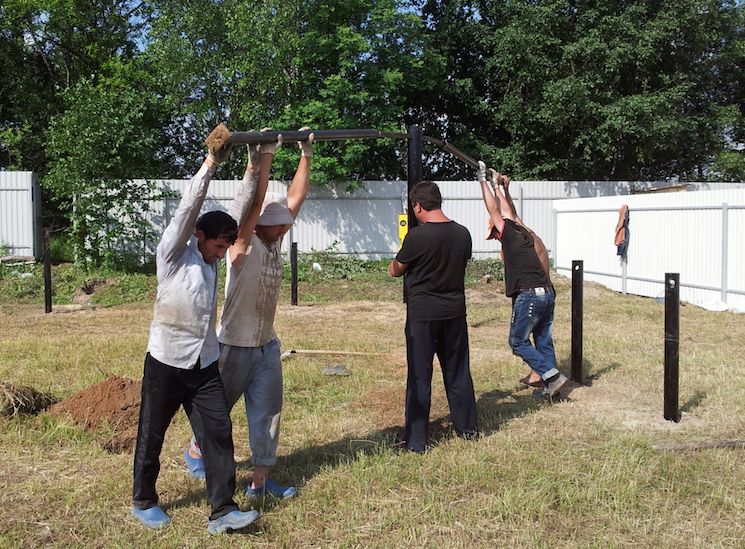

2. В оголовке сваи в монтажные отверстия заводился ломик, а на его концы одевались трубы длиной 2,5 м. Далее 2 человека создают крутящий момент, а один контролирует направление сваи с помощью пузырькового уровня. Как только фиксировалось резкое возрастание усилия ниже зоны промерзания грунта работа прекращалась.

У меня на участке грунтовый пирог представляет собой суглинок. Его глубина промерзания 1,9-2,0 м. Таким образом, 3 м свая закручивалась на глубину 2,6 м, а над плоскостью земли оголовок возвышался на 40 см.

С этим фундаментом я провозился вместе со своими помощниками 6 дней, поскольку приходилось отвлекаться и на другие дела. Были непредвиденные препятствия – свая «не лезла» в землю. Одним словом – намучились. Сто раз говорил сам себе, что надо было купить сваи под ключ.

Что может снизить долговечность фундамента?

По внешнему виду винтовые сваи похожи на саморезы больших размеров, которые ввинчивают в толщу земли. Они представляют собой разные по диаметру трубы, на концы которых имеются лопасти, образующие своеобразную резьбу. Такие конструкционные элементы изготавливаются из прочной стали, поэтому их преимуществами являются следующие:

• установка в любое время года;
• сокращение сроков строительных работ;
• возможность применения на структурно-неустойчивой почве;
• значительное удешевление возведения дома.

Но помимо всех достоинств таких конструкций существует ряд отрицательных факторов, которые негативно сказываются на долговечности и надежности винтовых свай. Согласно отзывам строителей и экспертному мнению профессионалов следует выделить следующие моменты:

1. Влияние подвижных почв. При благоприятном стечении обстоятельств на винтовые сваи практически не оказывается воздействие грунта, либо оно минимальное. Но при повышенной подвижности почвы в местности эксплуатационные характеристики опор могут значительно ухудшиться, следовательно, срок их службы уменьшается.
2. Сильные перепады температур. Сезонные температурные колебания негативно сказываются на состоянии металла, который под их влиянием постоянно сужается и расширяется, что становится причиной разрушения его структуры. В результате в опорах появляются трещины, что отрицательно сказывается на их несущей способности. Решение проблемы – использование свай из качественного металла, которого должно хватить на множество циклов заморозки и разморозки.
3. Механическая эрозия. Она приводит к локальному растрескиванию сваи, что провоцирует разрушение ее поверхности. Благоприятными условиями для появления эрозии также являются перепады температур и наличие в почве мелких камней, царапающих внешнюю поверхность винтовой опоры.
4. Химическая коррозия. Быстрому образованию ржавчины на сваях способствует повышенный уровень кислотности в почве. Чтобы этого не произошло, проводится пескоструйная обработка свайных опор перед их погружением в грунт. На скорость коррозии химического происхождения влияет глубина заложения основания. Чем она больше, тем лучше, так как кислород под большим пластом грунта не вступает во взаимодействие с металлом.
5. Электромеханическая коррозия. В состав грунта часто входят блуждающие токи, которые способствуют сильному окислению свай. Электромеханическая коррозия негативно сказывается на состоянии опор, расположенных в непосредственной близости от кабелей, проложенных под землей, или объектов промышленного назначения.
6. Несоблюдение технологии. Ошибки, допущенные при изготовлении и монтаже винтовых свай, могут привести к их повреждениям не только при транспортировке, но и во время ввинчивания опор в почву.

Свайно-винтовой фундамент – новшество. Неизвестно, что с ним будет дальше.

Винтовые сваи были изобретены более 200 лет назад.

Первый инженер, который их изобрел и запатентовал – Александр Митчелл (13 апреля 1780-25 июня 1868), в Дублине.

Использовали винтовые сваи для строительства в зоне приливно-отливных бассейнов в районе Лондона.

Далее данную технологию стали активно использовать в строительстве военных объектов, свайно-винтовой фундамент позволял оперативно возводить необходимые здания и сооружения.

После этого, при получении исключительно положительной оценки в эксплуатации, винтовые сваи стали широко использовать в промышленном и гражданском строительстве.

Следовательно, свайно-винтовая технология является и качественным шагом в развитии малоэтажного строительства.

Недостатки фундаментов из винтовых свай

Такой вид фундамента нельзя возводить под тяжёлые здания. Кирпичный коттедж не устоит даже на самых лучших винтовых сваях.

Не допускается использование винтовых свай на песчаниках и каменистых грунтах.

Срок эксплуатации этого типа свайного фундамента меньше, чем у остальных видов.

Со временем, винтовые сваи могут «разболтаться» в грунте и дом может перекосить.

Для того чтобы минимизировать риски, связанные с возведением винтового свайного фундамента, нужно обратиться к специалистам, которые быстро и недорого произведут все строительные работы.

     Поделиться:

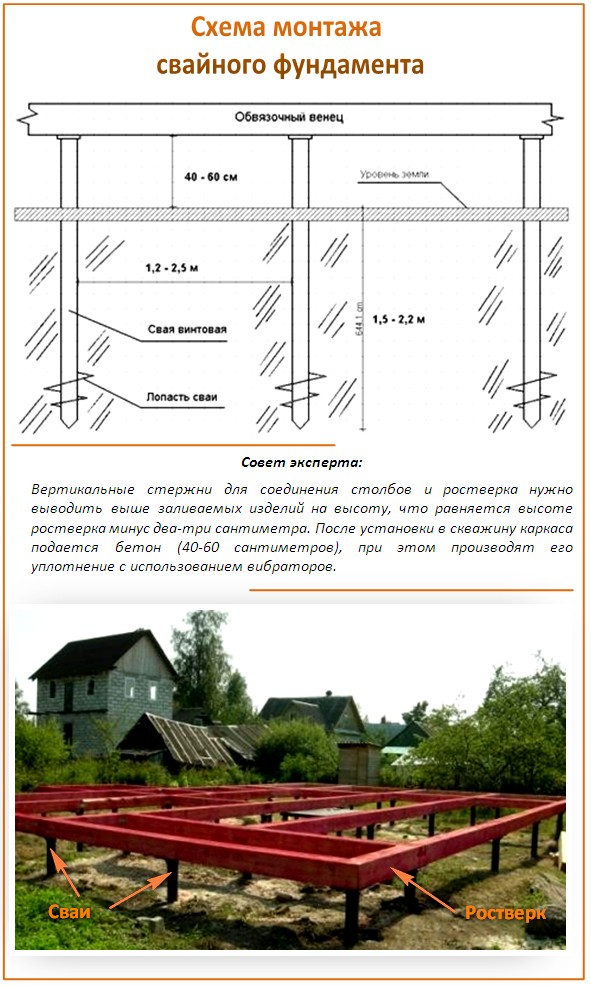

Создание ростверка

Приваривание к сваям специальных площадок и хомутов под последующий ростверк, следующего элемента общей фундаментной конструкции. Это дает возможность для создания прочного основания под пол. Его можно зашить сайдингом и утеплить.

Существует три вида ростверка.

• Бетонный.
• Деревянный.
• Металлический.

В первом случае он создается путем монтирования деревянной опалубки, которая будет опоясывать все сваи, армирования из металлической арматуры, заливания бетона. В основном применяется для возведения промышленных и тяжелых конструкций. Цокольный этаж, обделанный сайдингом, под такую конструкцию не подойдет. Кроме этого, смета строительства увеличится в несколько раз.

Во втором случае ростверк делается из деревянных брусков, так называемых лагов. Данная конструкция не такая прочная, как бетонная, но хорошо подойдет под цокольный этаж деревянного или каркасного дома, поскольку на нее будет легко наносить сайдинг. В смету лучше сразу включить такие материалы как сайдинг и утеплитель с брусами под обрешетку. Это самый распространенный способ под любое частное строительство.

Третий вариант предусматривает создание мощной конструкции под тяжелый дом. Соорудить цокольный этаж в данном случае можно, но для отделки его сайдингом и утеплителем понадобятся дополнительные материалы, из которых будет создаваться внешняя конструкция, на которую уже и будет крепиться обрешетка под сайдинг.

Самым оптимальным способом является вариант, связанный с созданием ростверка из дерева. На него материал можно будет легко крепить сайдинг и утеплитель, предварительно сделав обрешетку.

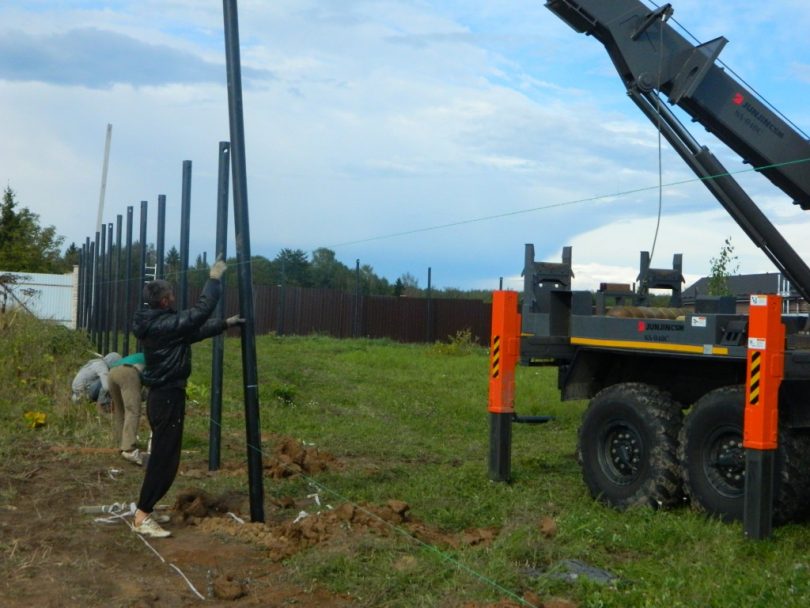

Как работают монтажники?

На стройплощадке, которая расположена за моей спиной, инженеры работают по специальной схеме, расписанной на бумаге. Вот я держу её в руках. Называется этот документ – схема свайно-винтовых свай. Выставляется всё непосредственно по осям, согласно размерам и прочим критериям, на коих мы пока не будем заострять внимание. Горизонты определяются высокопрочными нитями на основе капрона. Все габариты выверены под нулевой уровень. Смотрите далее. Расскажем об этом детально.

Границы поля определены ниткой в строгом соответствии с проектной документацией. Здесь не допускается даже малейшее отклонение, иначе возникнут проблемы, которые придётся исправлять с физическими и материальными затратами. Отсутствие погрешностей говорит о том, что на объекте работают мастера профессионального уровня. Мастера частных фирм, коих в Москве превеликое множество, наверное, допустили бы пару тройку ошибок.

Как установить винтовые сваи: пошаговая инструкция, советы

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: 762-97-99 c 09:00 до 21:00 ежедневно.

Винтовой фундамент был изобретен несколько столетий тому назад. Тогда он использовался только для строительства промышленных сооружений. Сегодня данный тип фундамента начали широко применять в строительстве деревянных домов. Его популяризация не удивительна.

Главное преимущество винтового фундамента – легкость и долговечность – срок эксплуатации при соблюдении всех требований, предъявляемых к монтажу, может превышать сотню лет.

Однако для понимания вопроса, как установить винтовые сваи, нужно разобраться в нескольких ключевых моментах.

Что представляет собой винтовой фундамент

По сути, свая или анкер – это прочная стальная труба, имеющая спиральную лопасть, которая врезается в грунт, и заостренный наконечник. С виду она напоминает винт-саморез и имеет антикоррозийное покрытие. Сваи в конструкции фундамента выполняют две основные функции: несущую и укрепляющую.

Винтовая свая (общий вид)

Винтовой фундамент стал наиболее популярен в деревянном строительстве.

Данный тип фундамента рекомендуется применять:

• если в почве содержится большое количество песка;
• если почва подвержена структурным изменениям в зависимости от времени года;
• если нужно защитить строение от грунтовых и талых вод.

Важно! Устанавливать винтовые сваи самостоятельно разрешается только в случае проведения работ на благоприятной почве. К таковой относится грунт, не содержащий корней, торфяных отложений или камней.

Подготовительный этап

Кроме анализа грунта, нужно, также, проанализировать, подходит ли данный вид фундамента под тот дом, который вы планируете построить. Монтаж винтовых свай уместен только, если в строительстве дома используется щит, брус, сип-панели или какой-то другой деревянный строительный материал.

1. Винтовые сваи стандартного размера (длина — 1,2 м и диаметр – 108 мм). Эти критерии часто меняются, и напрямую это зависит от климатической полосы и уровня промерзания грунта в этом регионе, а также от высоты будущего цоколя и веса здания;
2. Оголовки (классический размер — 2,5 см х 2,5 см);
3. Колышки, лопаты и рулетка;
4. Маркер для нанесения разметки по металлу;
5. Лом, который послужит рычагом для ввинчивания свай;
6. Гидроуровень;
7. Две трубы длинной в 2 или 3 метра;
8. Болгарка по металлу;
9. Сварочный аппарат;
10. Вода, цемент и песок;
11. Антикоррозийное покрытие.

Кроме того, вам понадобятся помощники в количестве двух человек. Если все вышеперечисленное у вас есть, можете переходить к основному этапу.

Технология установки винтовых свай предполагает выполнение следующих шагов:

• Разметка свайного поля при помощи колышков с учетом несущих стен и углов будущего дома. Между сваями должно соблюдаться расстояние, не превышающее 3-х метров. Несоблюдение данного требования может привести к провисанию брусьев дома.

Размеченное свайное поле

• Разметка периметра выполняется с помощью 4-х колышков, вбиваемых по углам дома. Это необходимо, чтобы выровнять расположение дома – оно должно быть параллельным дороге и соседским участкам.
• Завинчивание угловых свай требует тщательного соблюдения размеров. Нужно обязательно следить, чтобы сваи закручивались ровно по центру бруса.

Важно! Завинчивание свай производится при помощи лома, вставленного в технологические отверстия на конце сваи. Лом служит в качестве рычагов. Угол наклона выверяется с помощью магнитного уровня, прикрепленного к стволу сваи. Угол наклона ни в коем случае не должен превышать 2 градуса, иначе под грузом дома свая может деформироваться.

• Установка винтовых свай требует небольших подготовительных работ. Сначала под каждую сваю нужно выкопать небольшой приямок, ориентируясь на предварительную разметку. Глубина приямка не должна быть больше полуметра. После этого можно ввинчивать сами сваи.

Оптимальной глубиной завинчивания свай является глубина 1,6 метра. Если глубина меньше полутора метров, то возможно выпаривание из-за морозного пучения.

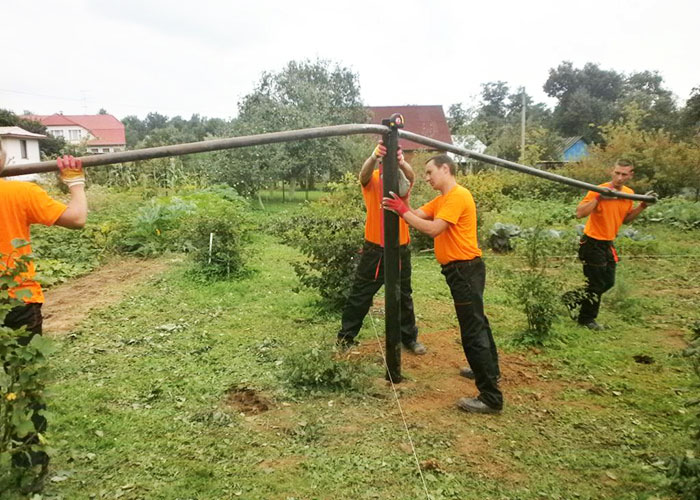

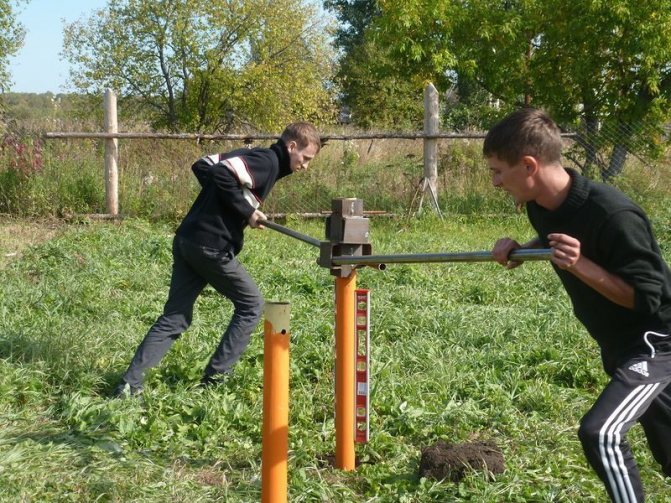

Процесс завинчивания сваи

Завершающий этап

Он, также, включает в себя несколько шагов:

• Обрезка свай с применением гидроуровня необходима для того чтобы выровнять их по высоте. Отрезаемая часть сваи равна 15-20 сантиметрам и должна включать в себя технологические отверстия.
• Бетонирование раствором цемента и песка. Это нужно для защиты полости труб от коррозии и увеличения срока эксплуатации. Для надежности можно применить арматуру.

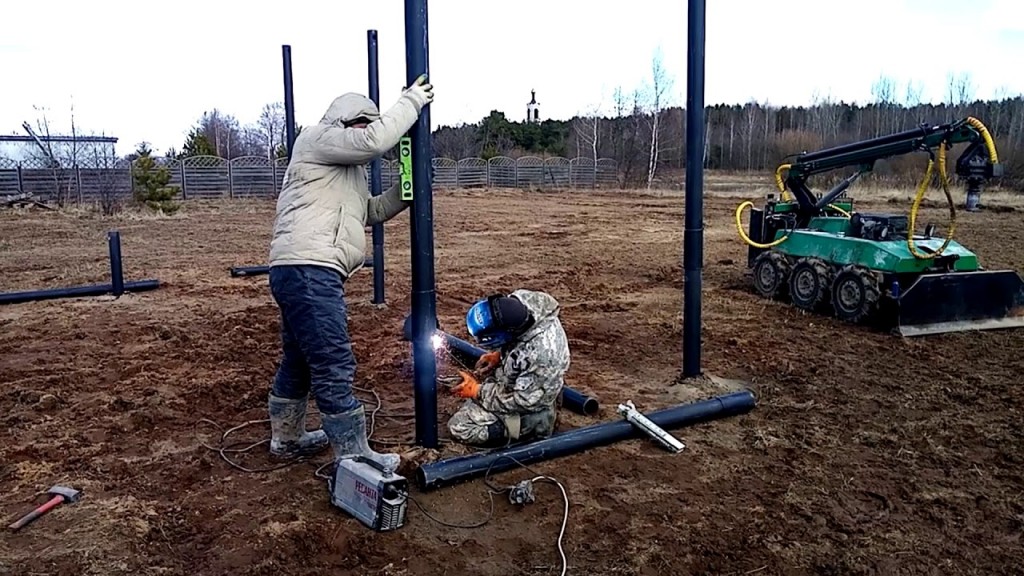

• Приваривание оголовков. Оголовком называется усиленная площадка, приваренная к трубе, имеющей несколько больший диаметр, чем сама свая. На оголовках имеются отверстия для крепления брусьев. Швы, оставшиеся после завершения сварочных работ, обязательно нужно зачистить и покрыть антикоррозийным раствором.

Окончательный результат

Свайно-винтовой фундамент монтируется достаточно быстро и не требует времени на усадку. Этим он очень удобен, так как обвязку и непосредственное строительство дома можно начинать уже на следующий день (как только застынет раствор цемента и песка).

Запомнить:

(2 в среднем: 3,00 из 5)

Расстояние между опорами

На каждом углу должна быть свая

Зная количество свай, нужно равномерно расставить их периметру постройки. Делаем чертеж дома согласно проекту, делим эскиз постройки на прямоугольники.

Правила размещения:

опоры устанавливаем на каждом углу;в местах пересечения несущих стен;если в доме предусмотрены колонны или камин, под ними должны располагаться опоры;распределяем остальные опоры с нормативным шагом для данного вида постройки.

Сваи располагаем на одинаковом расстоянии друг от друга. В местах расположения камина устанавливаем от 2 до 4 свай в зависимости от его веса. В особо нагруженных частях дома под несущими конструкциями иногда требуется установка нескольких свай кустовым расположением.

Монтаж свайного поля

Весь процесс установки винтовых свай можно свести к нескольким этапам.

Шаг 1. Подготовительные действия

Сюда входит покрытие свайных труб износостойким грунтом, подходящим для работы по металлу. Нанести нужно два слоя, второй – строго после того, как высохнет первый. Время сушки – согласно инструкции к применяемой грунтовке.

Этап не очевиден, однако его игнорирование приведет к постепенному снижению несущей способности фундамента. Она может упасть ниже нормы через 15–20 лет – в условиях химически нейтральных почв и через 10–12 лет – в закисленном или, напротив, щелочном грунте.

Шаг 2. Установка первой сваи

Начать следует с одной из угловых опор. Какой именно – подскажет рельеф местности – нужно выбрать угол, где грунт поднимается выше остальных.

Сваю завинчивают на положенную глубину и обрезают максимально точно – ведь ей предстоит стать реперной для остальных.

Шаг 3. Монтаж оставшихся опор

Его следует производить в следующей последовательности:

1. Винтовая свая, расположенная по диагонали к реперной.
2. Оставшиеся угловые, начиная от более высоких точек грунта к низким.
3. Опоры, расположенные по периметру, также от высших к низшим.
4. Центральный пучок винтовых свай.
5. Внутренние опоры – если предусмотрены планом.

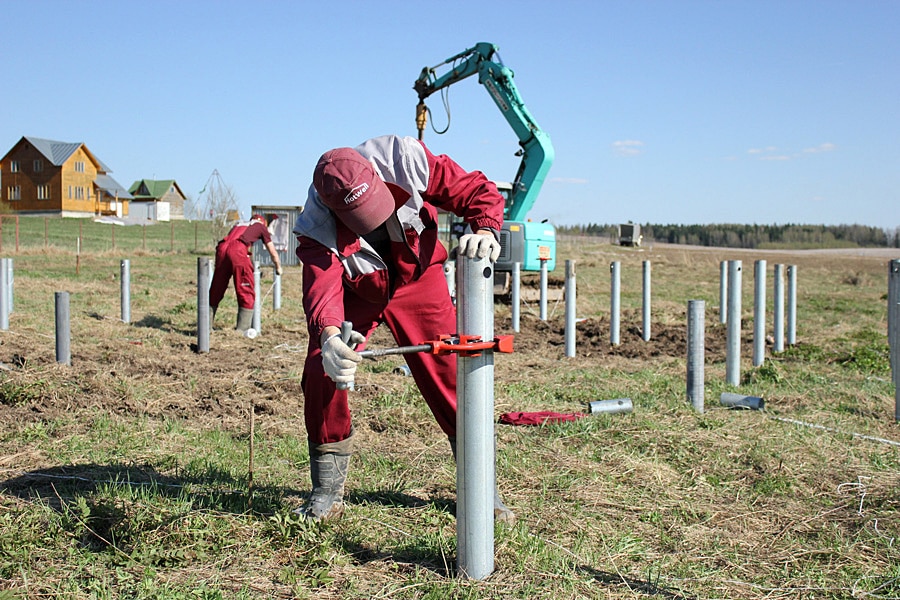

Точно обрезать сваи по первой поможет использование шлангового водяного уровня. По точности он намного превосходит уровень из самого жесткого шнура. Последний уже на 4-х метровой длине провиснет, как минимум, на 3 мм.

Казалось бы, лазерный уровень способен обеспечит большую точность. Но в реальности не все так радужно. Во-первых, промежуточные опоры станут препятствием для луча. А во-вторых – при установке мастера могут уронить треногу с уровнем, и прибор придется настраивать заново. Сделав это при отсутствии дополнительных контрольных точек на специальных опорах или уже настроенного второго нивелира, можно получить довольно низкую точность, меньшую, чем у гидроуровня.

ЖБ сваи: что это такое

Столбы или стержни для фундамента, изготовленные из железобетона, делятся на два основных вида, наиболее часто используемые при строительстве. Первые – это конструкции, которые заливают непосредственно в грунте, а вторые подлежат заглублению уже в готовом виде. Для проведения работ и с теми, и с другими изделиями необходимо использование тяжелой специальной техники.

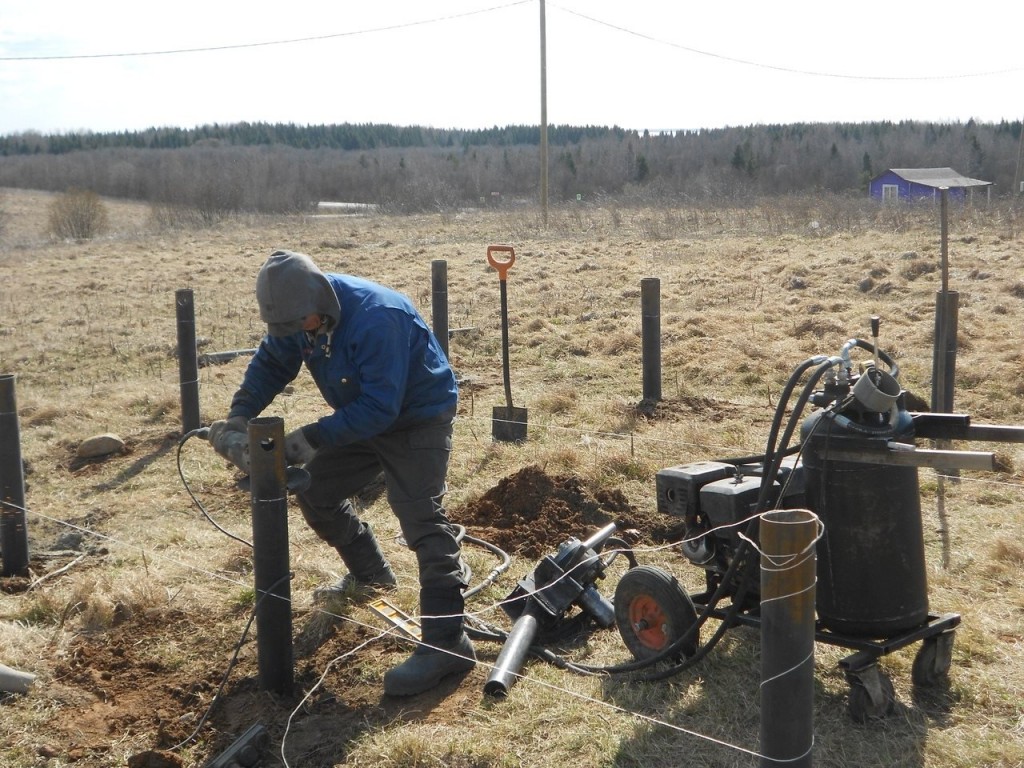

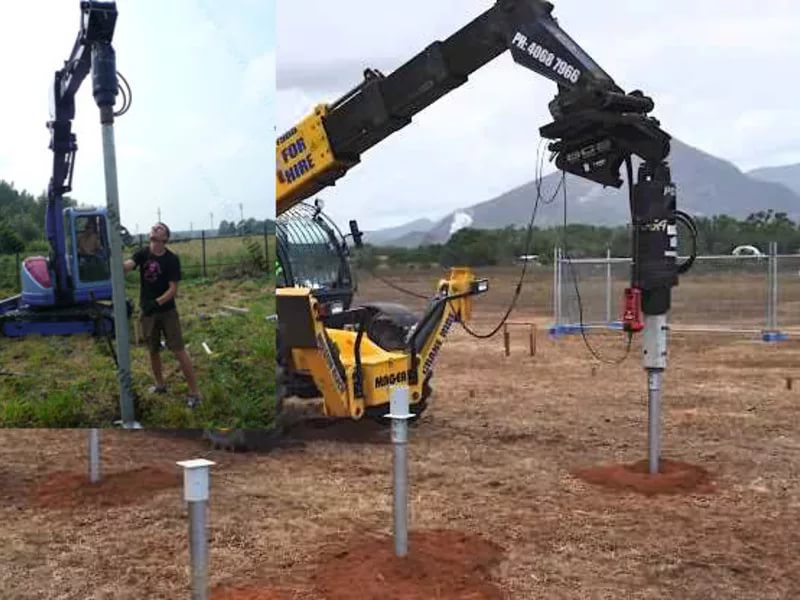

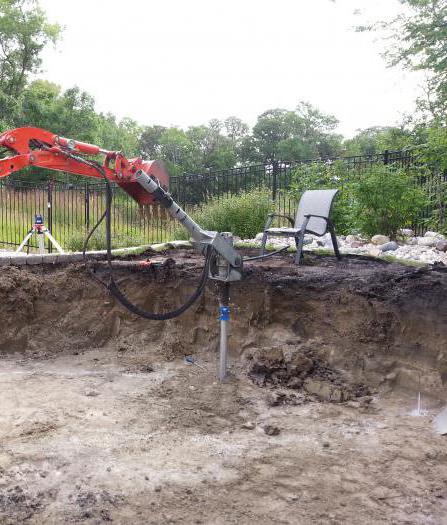

Забивание свай гидромолотом

Для того чтобы выполнить работы по заглублению в грунт готовых свай необходимо выбрать один из существующих способов:

• использование гидравлического молота;
• вибрационное заглубление;
• установку, вдавливающую сваи под воздействием статического давления.

Осуществляя заливку свайной конструкции непосредственно в грунте на месте постоянного расположения, пользуются одной из существующих технологий:

• буронабивной;
• буроинъекционной;
• грунтоцементной.

Самостоятельно можно выполнить работу по установке буронабивных свай, так как это можно сделать с помощью ручного инструмента. Для создания такой опоры потребуется пробурить в почве скважины установленной глубины, опустить в них опалубку, в качестве которой может быть использована труба, установить внутри нее несколько прутов арматуры и залить полученную конструкцию бетоном. После застывания лишние куски арматуры срезают болгаркой.

В других случаях используются ЖБ стержни:

• пустотелые, внедряемые в скважину, подготовленную заранее;
• монолитные, заглубляемые в грунт при помощи спецтехники, но без предварительного рытья канав и бурения скважин

Железобетонные сваи

Готовые ЖБ сваи, используемые для возведения фундамента, представляют собой конструкцию в виде столба, имеющего квадратное сечение, с одним заостренным концом.

Такие стержни для обустройства фундамента изготавливают из бетона, морозостойкость которого превышает показатель F 150, а водопроницаемость должна быть не менее W 6. При создании свай используют тяжелый бетон нескольких марок:

• В 20 или М-250;
• В 22 или М-300;
• В 30 или М-400.

С целью повышения прочности конструкции применяют каркас, изготовленный из металлического прута с продольными стержнями, изготовленными из металла, напряженными предварительно. Или эту функцию выполняют продольные ненапрягаемые арматурные пруты.
