Возведение стропильной системы ломаной мансардной крыши

Особенности ломаных крыш

Перед тем как приступать к обустройству подобной конструкции, специалисты рекомендуют рассмотреть все плюсы и минусы. Среди главных преимуществ можно выделить то, что ломаная крыша, как уже было сказано выше, увеличивает жилое пространство. Это происходит за счет чердачного помещения. Кроме того, вы можете создать неповторимый внешний вид дома. Мансарда может обладать даже двумя уровнями. Еще одной положительной особенностью выступает то, что у мастера будет возможность снизить тепловые потери, ведь огромная часть теплого воздуха уходит через кровлю. Таким образом, в зимнее время удастся уменьшить энергопотребление.

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

• Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
• Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
• Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката – швеллера или двутавра.
• Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Особенности ломаной крыши: преимущества и недостатки

Перед тем как построить ломаную крышу своими руками необходимо ознакомиться с особенностями строения такой кровли, ее недостатками и преимуществами. Достоинствами такого вида кровли являются:

• данный тип кровли можно возводить на конструкции старой жилой постройки;
• благодаря строению ломаной крыши можно значительно увеличить жилую площадь в доме посредством создания дополнительной комнаты на чердаке;
• ломаная крыша позволяет сделать любую постройку более эстетичной и оригинальной;
• возможность возведения мансарды в несколько уровней;
• позволяет сократить потери тепла и сократить энергопотребление.

Однако, перед тем как сделать ломаную крышу своими руками также необходимо ознакомиться с ее недостатками:

• скошенные потолки приводят к тому, что уменьшается высота стен;
• этот вид кровли предполагает выполнение достаточно технологически сложных теплоизоляционных и гидроизоляционных работ;
• высокая стоимость специальных окон, которые необходимы для создания мансардного помещения;
• уменьшение инсоляции, к чему приводит накапливание снега на окнах мансардного этажа.

Исходя из этого, можно сделать вывод, что при правильном устройстве ломаной крыши многих из этих недостатков можно избежать.

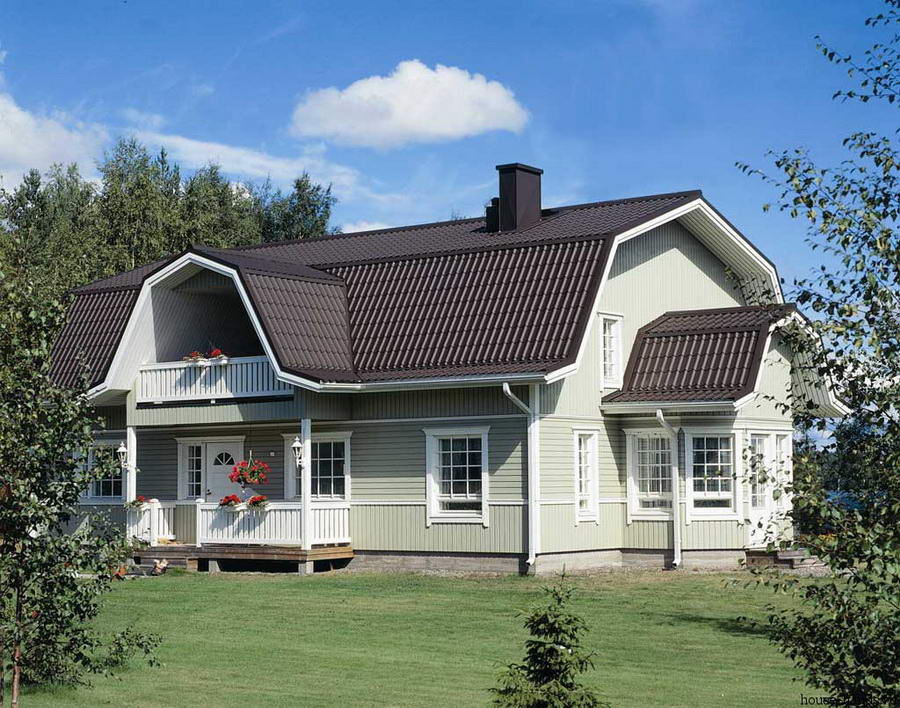

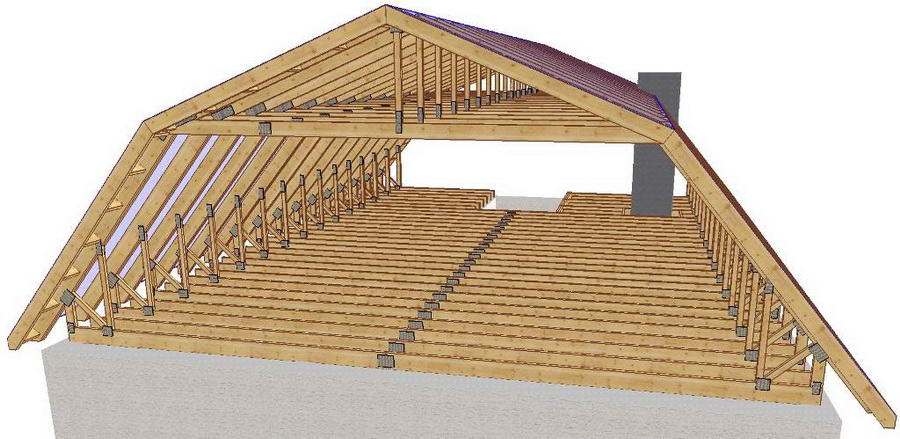

Что такое ломаная крыша

Фактически, ломаная является одним из видов двускатной крыши (там мансарда расширяет жилплощадь). Отличие – потолок выше, следовательно, конструкция сложнее. Построение наиболее актуально для больших домов прямоугольной формы, минимальная ширина крыши согласно классическим стандартам – 6 метров, на более узких домах полезность дополнительного пространства становится меньше. Тем не менее, для небольших дачных домиков такой вариант тоже подойдёт – можно получить полноценную комнату без капитальной перестройки.

Благодаря наклонному низу и пологому верху ломано спроектированная крыша может выдержать сильный ветер не хуже, чем обычная. Наиболее популярна четырёхскатная крыша – она позволяет максимально увеличить полезное пространство и имеет сравнительно простую стропильную схему. При хорошем утеплении чердачный этаж пригоден не только для летнего проживания, но и для зимнего. Более того, модульный монтаж значительно упрощает постройку – для него не нужна специальная техника, достаточно обрезать стропила и стойки в местах переломов под нужным углом и закрепить узлы фанерными «косынками» не более 2 см в толщину.

Форма может быть любой, но самая распространённая — парабола с треугольными короткими и трапециевидными длинными скатами.

Также популярна шатровая с полной симметрией в форме конуса, пирамиды или купола (применяется для сложных многоугольных построек).

1. Двускатная. Два ската направлены противоположно, верх и низ – прямоугольные, плоскости сгибаются в центре, образуя ребро. Наиболее популярна в прямоугольных домах, так как мансарда хорошо вписывается в дизайн.
2. Трёхскатная. Два торца, один с вертикальной стеной, второй по излому профиля. Вес значительно меньше из-за отсутствия второй стены, соответственно, нагрузка на фундамент меньше. Лучше всего подходит для соединения мансарды и крыши другого дома.
3. Четырёхскатная. Самый сложный тип, включает ломаный профиль на все 4 стены, но весит меньше остальных. Для сооружения нужен точный расчёт площади и нагрузки ветра, на основе которого делается выбор материалов и сечения каркаса. Любители сложных форм могут спроектировать 6-7 углов, но технически это гораздо сложнее и требует дополнительных вложений. Разновидность – полувальмовая крыша, состоящая из торцевого ската со срезанным низом и верхом.

Определение и преимущества мансардной крыши

Мансардная крыша обязательно должна иметь окна

Определение этажа мансардного – мансарды, лофта – описывают СП (Здания жилые одноквартирные) и СП (Общественные здания и сооружения).

Под мансардой понимают чердачное помещение, стенами которого являются скаты прямой или ломаной крыши. Для жилых помещений высота от пола до пересечения с кровлей не регламентируется. В общественных зданиях минимальная высота вертикальной стенки помещения до пересечения со скатами крыши должна составлять более полутора метров.

Обязательное условие — постройка должна иметь окна, расположенные в скатах кровли или фасадной стене.

Использование пространства под крышей выгодно по сравнению с домами, где чердак делают нежилым.

Достоинства схемы:

• минимальные затраты на дополнительную полезную площадь;
• снижение расходов на отопление за счёт внутренней обшивки кровли;
• законченный внешний вид строения, возможность дополнительно обустроить балкон;
• скорость возведения, сопоставимая с постройкой дополнительного этажа.

Мансарды различают по способам постройки и конфигурации кровли.

Типы материалов

Для строительства мансардной кровли используется следующее сырье:

• Для стропил можно использовать сосну либо склеенный брус.
• Для вырезания накладок понадобится металлический лист толщиной 1 мм.
• Мауэрлат будет надежным, если использовать для его сооружения сосну или лиственницу.
• Строение возводят из пеноблока либо аналога с ячеистой фактурой.

Клеенный брус

Металлический лист

Пеноблок

• Лучшим типом сырья для утепления крыши являются минеральная и базальтовая вата. Помимо нее используют плиты ДВП, пенопласт, пенополистирол и стекловату.
• Для обшивки крыши кровельным сырьем используют металлочерепицу, профнастил, фальцевую кровлю, полимерно-песчаную, битумную и натуральную керамическую черепицу, дерн и сланец, камыш.
• Для внутренней отделки поверхностей используют декоративный камень, вагонку, обои, краску.

Минеральная вата

Базальтовая вата

Отделка вагонкой

Обои

Покраска

Основные требования при строительстве

Строительство ломаной крыши – это сложный процесс, требующий наличия знаний и хотя бы небольшого опыта в выполнении подобных работ. Возведение такой кровли можно осуществить и своими руками, однако, это требует предварительной подготовки и внимательного изучения ее строения. При этом, если сам процесс постройки можно выполнить самостоятельно, то расчет такой крыши должен осуществляться специалистом. Прежде чем приступить к постройке такого вида кровли необходимо ознакомиться с предъявляемыми к ней требованиями:

• мансардное помещение должно иметь высоту более двух метров;
• должна быть выполнена качественная вентиляция, которая должна начинаться от свеса карниза до конька. Если в таком помещение будет недостаточная вентиляция, то – это может привести к образованию конденсата в пространстве под кровлей;
• выбранное покрытие для перекрытия кровли должно быть легким и при этом достаточно практичным;
• конструктивно должно быть предусмотрено то, что на стены будет осуществляться дополнительная нагрузка;
• мансардное помещение необходимо тщательно утеплить так, как в этом помещении нет тепловой подушки, а соответственно, теплопотери здесь будут гораздо больше, чем в других комнатах;
• все деревянные элементы конструкции должны быть обработаны антисептиком для обеспечения пожаробезопасности.

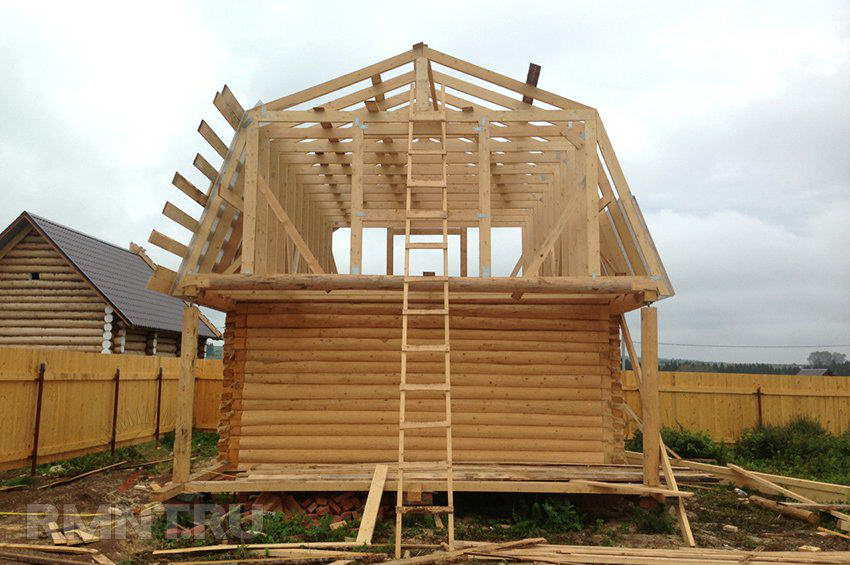

Особенности монтажа стропильной системы деревянного дома

Способ крепления стропильной системы деревянного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

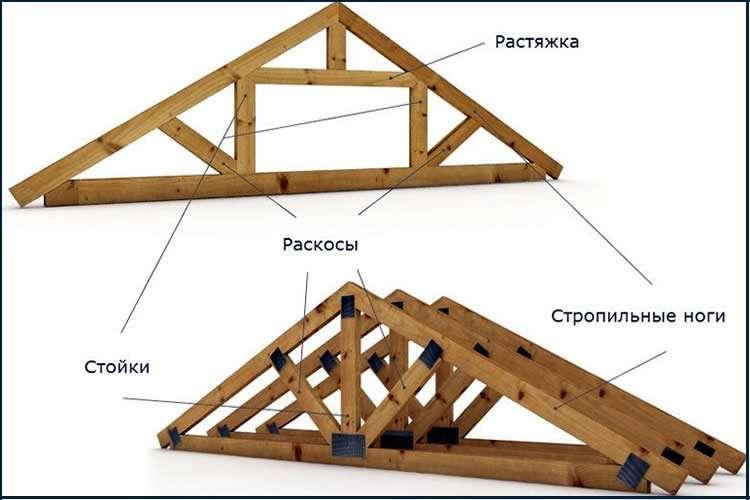

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

• Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
• Деревянные брусья, образующие скат кровли, носят название стропил.
• Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
• Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

• использовать крепежный пояс;
• тщательно закреплять леса при установке;
• не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
• следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
• не оставлять незакрепленные детали на скатах крыши;
• стараться не отвлекаться на сторонние дела при работах на высоте.

Видео подборка для самостоятельных строителей

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

Довольно часто люди решают расширить полезную площадь своих домов путем создания мансарды. Традиционно мансардой называют жилую комнату, обустроенную непосредственно под крышей. То есть это своего рода облагороженный чердак, в котором можно так же комфортно жить, как и в любой другой комнате дома.

Обустройство мансарды имеет множество этапов и важных нюансов. Одной из самых главных частей этой работы является строительство крыши мансардного типа, которая безо всяких проблем возводится своими руками.

Как выбрать угол наклона

При монтаже мансардных крыш используют различные углы наклона. В таких конструкциях воплощаются самые необычные дизайнерские решения. Но все же при выборе угла уклона кровли необходимо учитывать некоторые влияющие на качество постройки факторы:

• тип покрытия кровли;
• климатические особенности местности;
• назначение сооружения.

Исходя из таких показателей, рекомендуется подбирать такие углы скатов крыши:

• для регионов с небольшими ветряными потоками – от 30 до 40 градусов;
• в местностях с сильными порывами ветра – до 30 градусов;
• в климатических зонах, где преобладают большие снегопады – от 45 до 60 градусов.

Для верхнего яруса ломаных крыш обычно используют угол ската 20-45 градусов, а для нижней части – 60 градусов. Уклон в пределах от 20 до 45 градусов считается оптимальным, так как для такой конструкции можно использовать практически все кровельные материалы.

Установка мауэрлата

Работы начинаются после того, как бетон армирующего пояса набрал достаточную прочность и опалубка разобрана. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, служит для упора стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

Шаг 1. Положите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Сделать это проще без рулетки. Переверните его узкой стороной вниз и положите на пояс, карандашом отметьте положение анкеров. Затем перенесите метки на широкую сторону бруса, в этих местах надо высверливать отверстия.

Высверливание отверстий

Практический совет. Если есть сомнения в точности снятия замеров, то высверливайте отверстия под анкеры диаметром на 2–3 мм больше диаметра шпилек. Это не окажет негативного воздействия на прочность крепления мауэрлата, зато намного облегчит его установку на место.

Шаг 2. Высверлите отверстия, максимально вертикально держите сверло, не допускайте перекосов. Работы должен выполнять опытный плотник. Новичок может испортить брус, придется все отверстия смещать за счет уменьшения его длины.

Практический совет. Если есть сомнения в прочности бетона армирующего пояса, то гайки с большим усилием не затягивайте. Их можно подтянуть потом во время строительства стропильной системы.

Шаг 3. Подготовьте полоски гидроизоляции под мауэрлат, лучше покупать обыкновенный дешевый рубероид. Полоска отрезается от рулона, не надо его раскатывать. Материал отлично режется болгаркой с диском по металлу.

Шаг 4. Расстелите полосы гидроизоляции на армирующем поясе. Делать отверстия намного проще молотком. Положите рубероид на анкеры и молотком аккуратно пробейте в гидроизоляции отверстия под шпильки. Только делать это надо внимательно, сильно ударять нельзя. В противном случае есть риски повредить верхние витки резьбы, во время закручивания гаек возникнут проблемы. Если боитесь, то перед укладыванием рубероида на все шпильки накрутите гайки, после выкручивания они автоматически выровняют поврежденные витки.

Укладка гидроизоляционного материала

Шаг 5. Установите брус на анкеры и затяните гайками. Обязательно под них подкладывайте шайбы большого диаметра. Если мауэрлат туго входит на шпильки, то придется забивать кувалдой. Такая ситуация свидетельствует о недостаточной квалификации кровельщиков.

Установка бруса

Мауэрлат лучше делать из сосны, а не из ели, в ней намного больше смолы, соответственно, она дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных пород древесины? По нескольким признакам. Первый – дерево пахнет смолой и скипидаром. Второй – сосна имеет яркий желтый оттенок, большие и живые сучки. Третий – наличие черных пятен на пиломатериалах из сосны свидетельствует о большом содержании смолы, она приобретает такой цвет после окисления на воздухе. Ель белее, легче по весу, сучков мало и имеет неприятный запах кошачьих фекалий.

По углам и по длине брусья соединяются в полдерева, желательно эти места фиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

По длине брусья соединяются в полдерева

Шпильки подпилены, через шайбу затягивают гайки

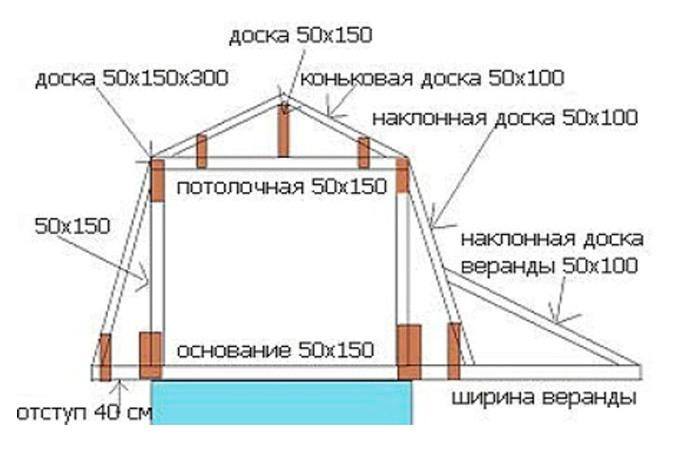

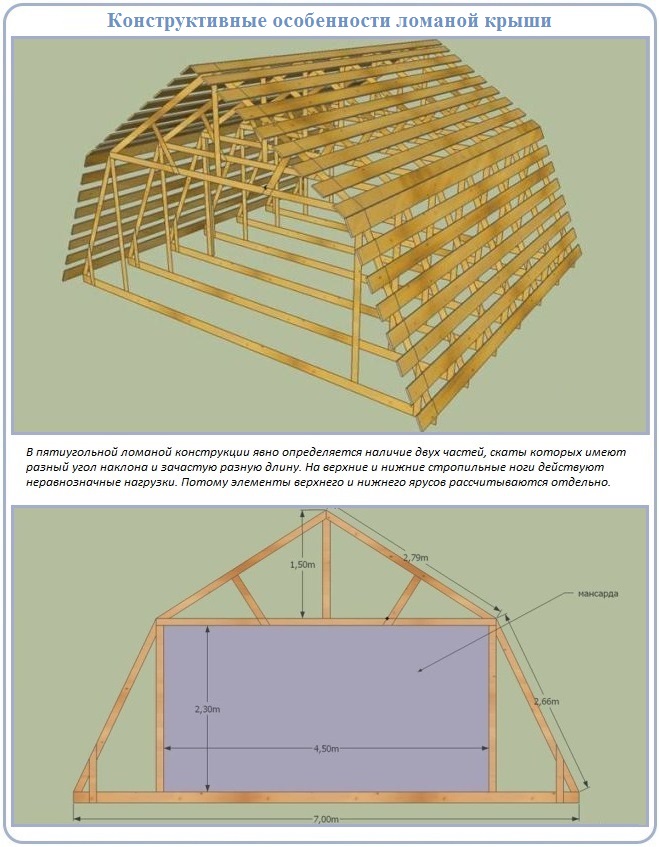

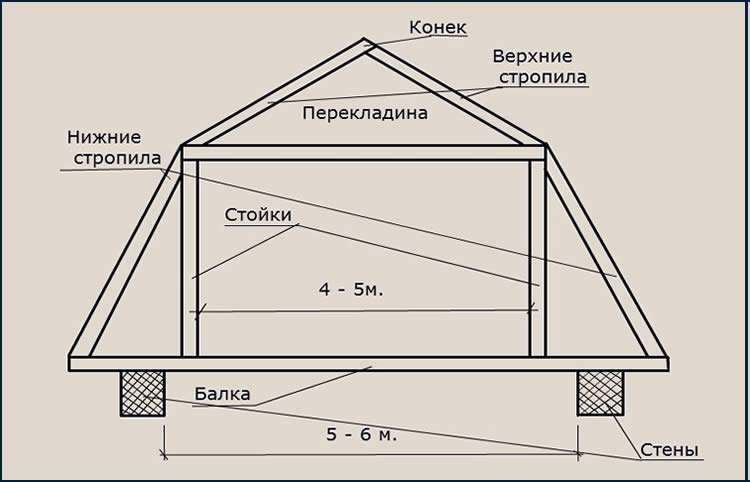

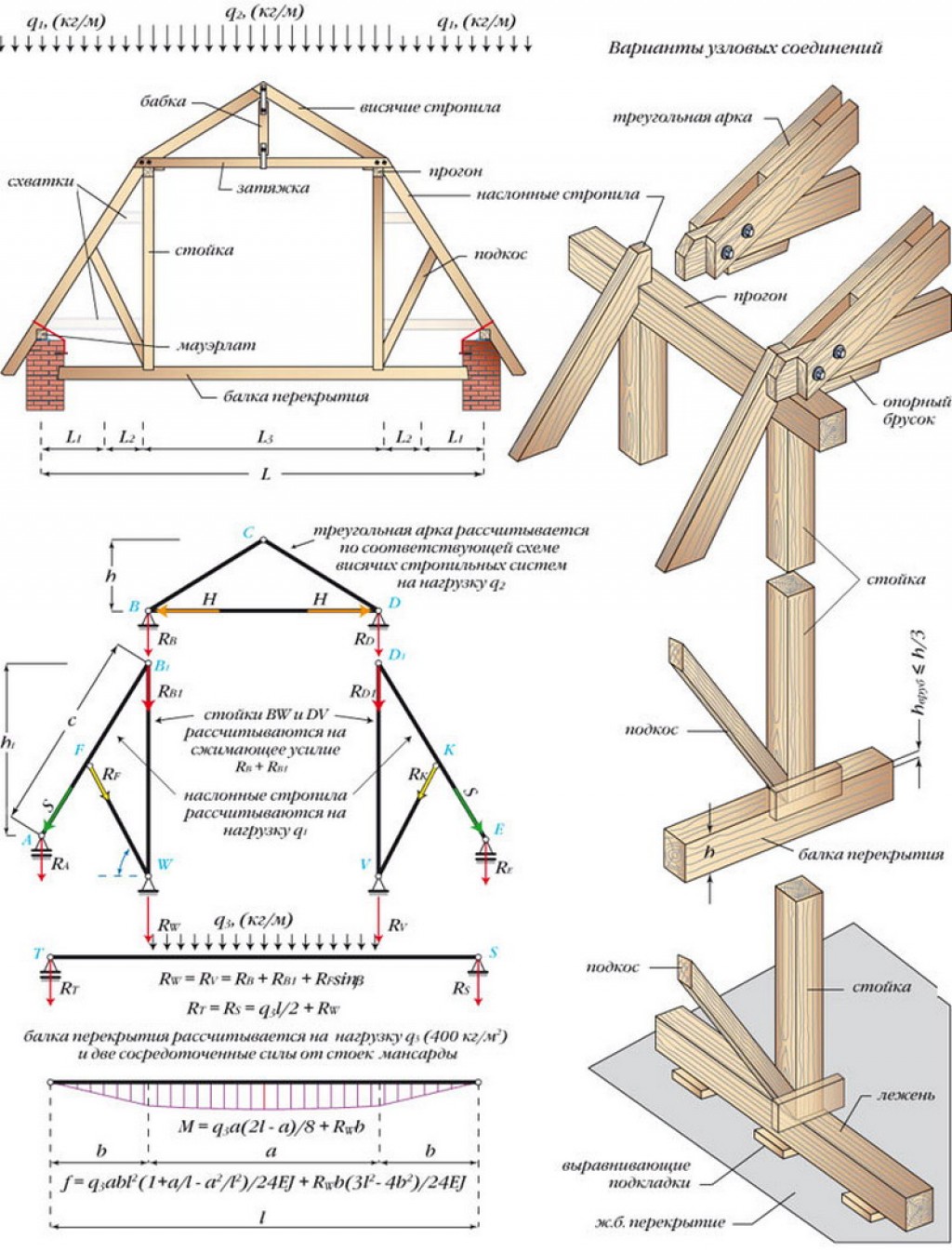

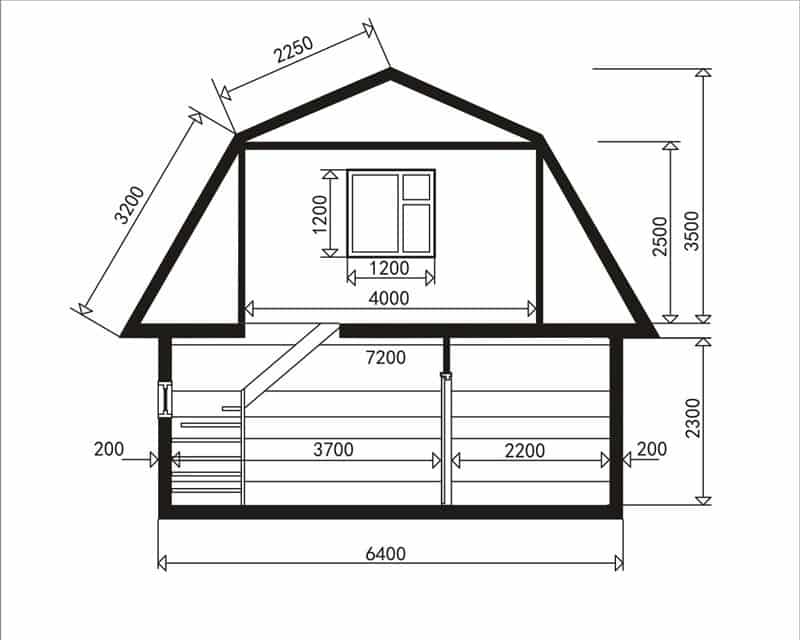

Размеры стропил

При ширине дома в 6-7 м, мансардного помещения 4-5 м и высотой в 2,2 м, длина балки нижнего ската будет в пределе 3,2-3, 5 м. Верхний стропильный каркас дома с ломаной конструкцией будет иметь, соответственно, стропило 2,2-2,5 м. Нужно рассчитать таким образом, чтобы стропильную балку в 6 м можно было использовать на два стропила.

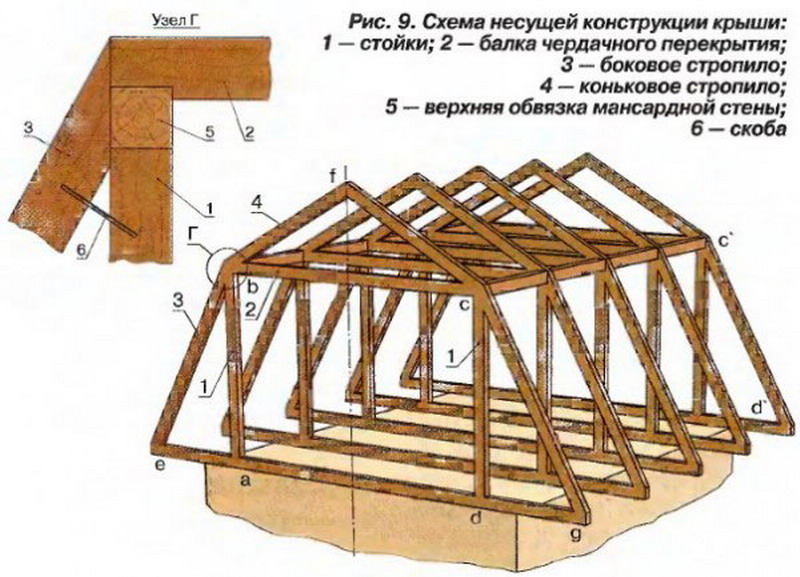

Полустропила (кобылки) нижнего ската своей «лапой» устанавливаются на мауэрлат, а верхней укрепляются на стяжной поперечной балке в месте установки прогона, который служит в качестве основания верхнего перекрытия потолка мансардного помещения. Стыковка стропил осуществляется методом косых срезов на уровне продольной балки, к которой они прибиваются гвоздями или крепятся саморезами.

Вторая балка стропила верхнего ската соединяется в коньке такими же косыми срезами. Дом с ломаной крышей состоит из двух отдельных стропильных каркасов. Они имеют разный наклон, отдельное соединение и крепление к основанию перекрытия. Нижний стропильный каркас дома с ломаной крышей присоединяется к мауэрлату и основанию (полу), а верхний — только к коробке мансардного помещения. Основанием для верхнего стропильного каркаса служат прогоны и стяжные распорные балки.

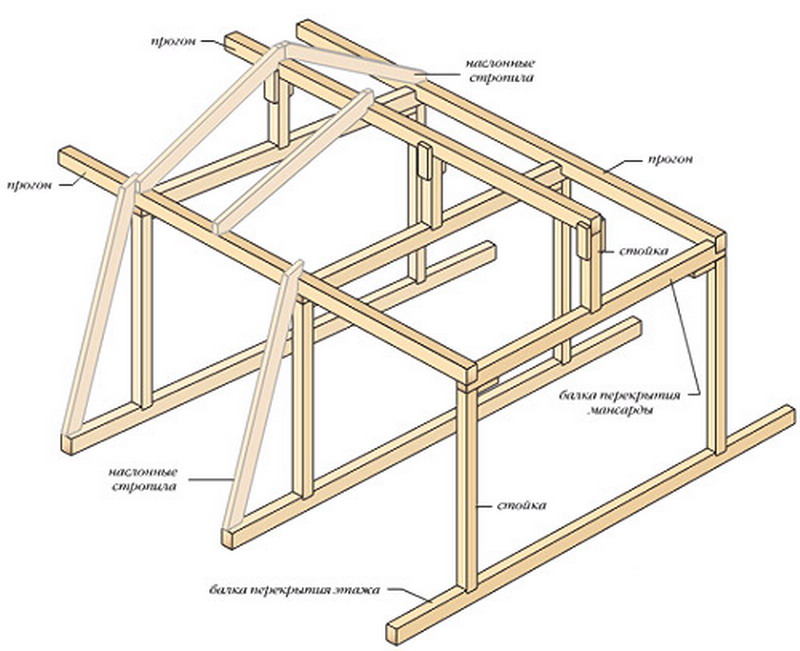

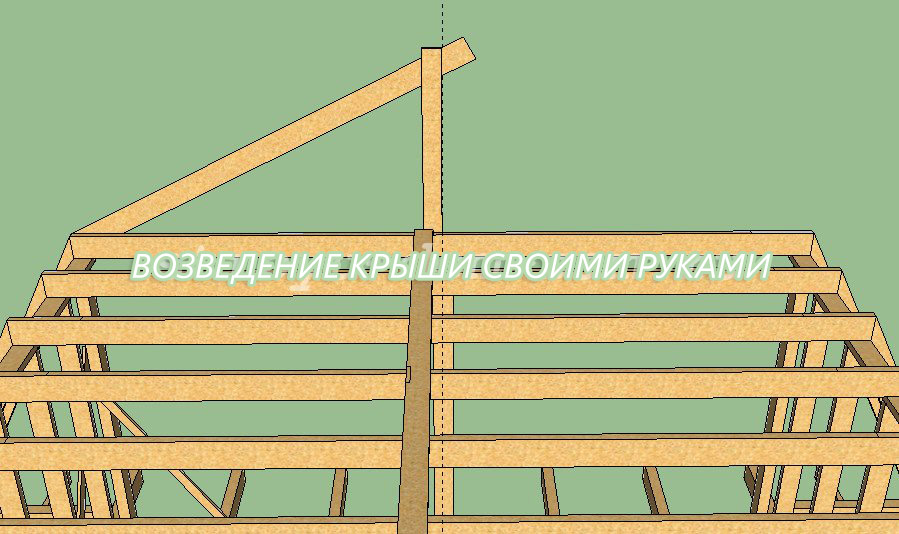

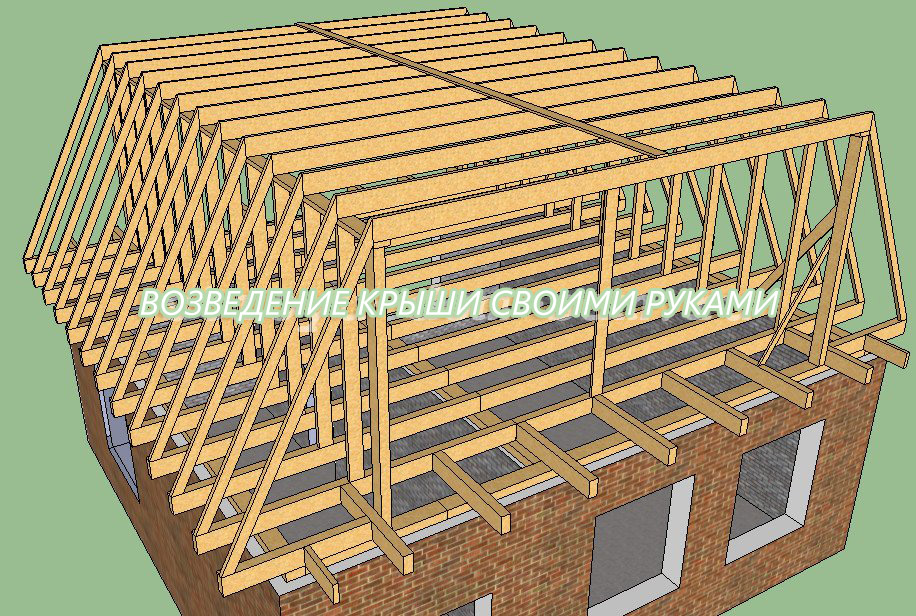

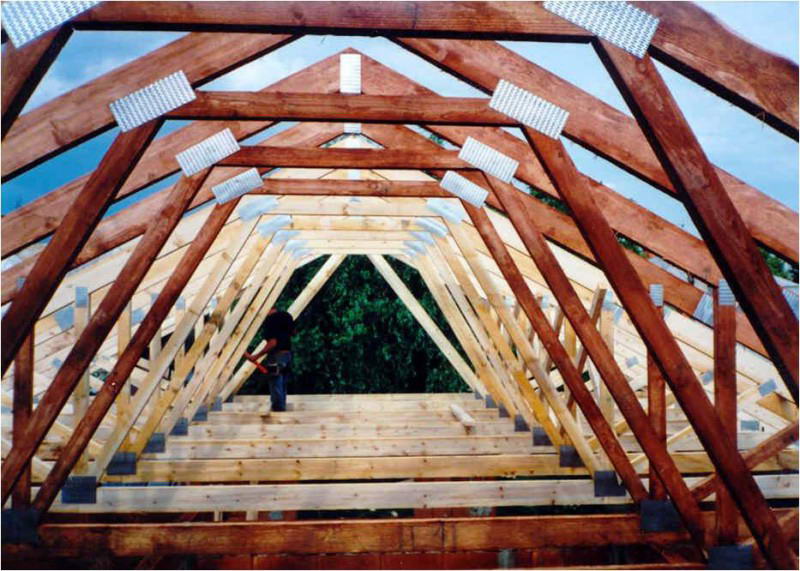

Монтаж стропильной системы для ломанной крыши

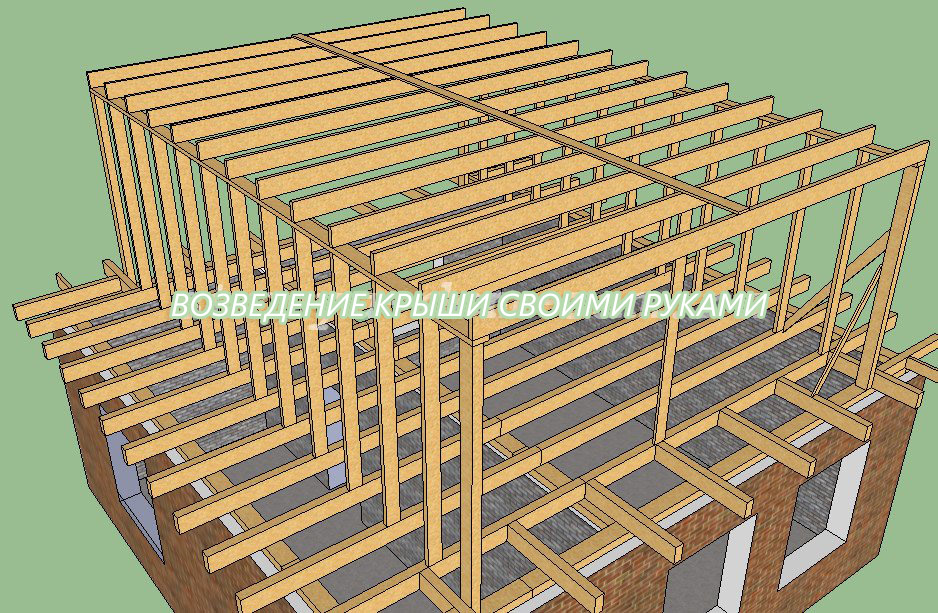

После установки мауэрлата можно производить установку стропильной системы, которая делается из древесины. Для начала нужно установить вертикальные стропила, которые крепятся на фронтонах. Для того чтобы конструкция была ровной, процесс необходимо контролировать при помощи строительного уровня и отвеса.

Стойки необходимо временно зафиксировать распорками. Между стропилинами необходимо натянуть шнур и установить оставшиеся стойки. После этого, на стойки можно устанавливать прогоны из досок. Крепить прогоны нужно при помощи металлических уголков и саморезов. После установки прогонов, к ним можно прикрепить продольные стяжки, которые будут соединять параллельные стойки. Больше информации о стропильной системе можно увидеть из видео, которое пошагово рассмотрит строительство стропильной системы.

Совет! Перед тем как устанавливать верхние висячие стропила, нужно отметить центр кровли. Для данной работы необходимо по центру фронтонной затяжки и мауэрлата закрепить доску. Центр кровли обозначит верхний край доски. После этого основу шаблона нужно приложить к доске. Благодаря этому можно будет правильно выполнить запилы верхних стропилин.

Какую роль в крыше играет брус опорный?

Опорный брус служит для крепления стропил в нижней части. Опирать на стену стропила нецелесообразно, поэтому используют дополнительный брус, который воспринимает наклонную нагрузку и передает ее на несущие конструкции строго вертикально.

В качестве опорного бруса следует использовать брус достаточно большого сечения. Его необходимо прочно закрепить на стене. В случае, когда крыша, вместе с опорным брусом просто лежат на стене, возможен подрыв крыши ветром. Несмотря на большой вес всей кровли, она может улететь при шквальных порывах ветра.

Вам понравится

• Крыша своими руками из Ондулина
• Крыша для гаража своими руками
• Деревянные балки в интерьере
• Односкатная крыша своими руками

Мансардные окна

Устройство утеплённой мансарды – это практически второй этаж вашего дома. Если вы будете ее активно эксплуатировать, вам необходимо установить окна хотя бы на фронтоны, чтобы обеспечить естественное освещение днём.

Встроенное в кровлю окно – хорошее дизайнерское решение, правда оно требует устройства дополнительного каркаса, но зато придаёт кровле эффектный внешний вид. К тому же это естественный вентиляционный выход. На рынке кровельных материалов существует большой выбор подобных изделий, найти подходящее окно не составит труда.

Ломаная двускатная крыша – самый эффективный способ получить максимум полезной площади. Соблюдая технологию монтажа, вы своими руками можете создать ещё один жилой этаж. Ещё одним преимуществом этого типа кровель является возможность сделать ваш дом теплее.

Особенности строения вальмовой крыши

Рассмотрим конструкцию четырехскатной вальмовой крыши, имеющей центральную опору.

Для установки вальмовой крыши желательно сделать разметку по низу, т.е. по межэтажному перекрытию или же по будущим полам мансарды. Находим центр на торцевой стене, где будет проходить коньковый брус. Далее отмеряем расстояние от центра торцевой стены до внутренней стены. Определяемся со свесом стены. Обычно это 30-50 см, если хотим с одной стороны навес, значит, свес будет больше.

Весьма интересная вальмовая крыша

Отмеряем 4 равных квадрата по перекрытию от каждой торцевой стены (два с одной стороны, два с другой). Это даст возможность определиться с местом установки стоек. Стойку ставим в общую вершину каждой пары квадратов под коньком на перекрытии. Между стойками будет проходить коньковый брус. При таком конструировании вспомогательные стропила и центральные стропила должны быть одинаковыми по длине. В итоге 6 стропил ставим одинаковой длины (по 3 с каждой стороны).

Стропила трапециевидных скатов располагаются на полную длину как в двускатной крыше.

Отличие в размещении имеют стропила вальм. Они не могут быть стянуты затяжками как в двускатной крыше. Основная нагрузка возлагается на балку в зоне конька, он служит опорой для диагональных и рядовых стропильных ног.

Для поддержки опорной балки конька используют стойки. Так как на них идет основная нагрузка, рекомендуется, чтобы под ними была несущая стена в доме. В случае отсутствия несущей стены, альтернативой могут служить очень прочные балки, используемые для перекрытия. Эти балки должны быть рассчитаны на вес, сосредоточенный в центральной части крыши дома.

Стропильная система вальмовой крыши

Чаще всего в качестве перекрытия применяют плиты из железобетона и этого достаточно для опор стоек, под них подкладывают деревянный брус. Можно разместить несколько стоек, не обязательно в коньковой зоне. Вариантов много, выбор за строителем. Если строение небольших размеров, то вальмовую крышу можно сделать без стоек. Но для подстраховки, все же, на пересечениях конька с накосами нужно разместить по стойке и затяжке.

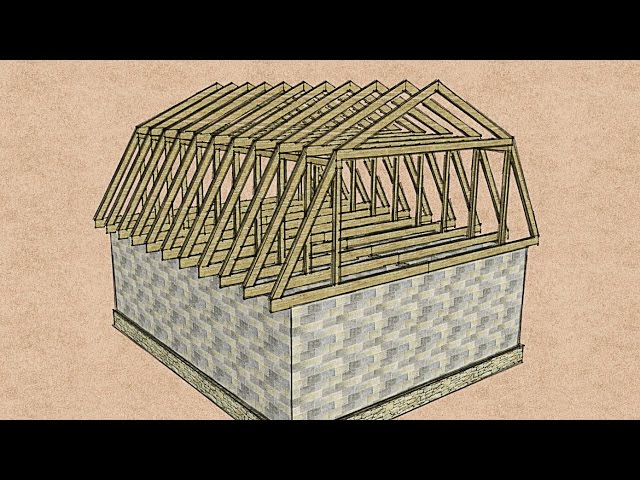

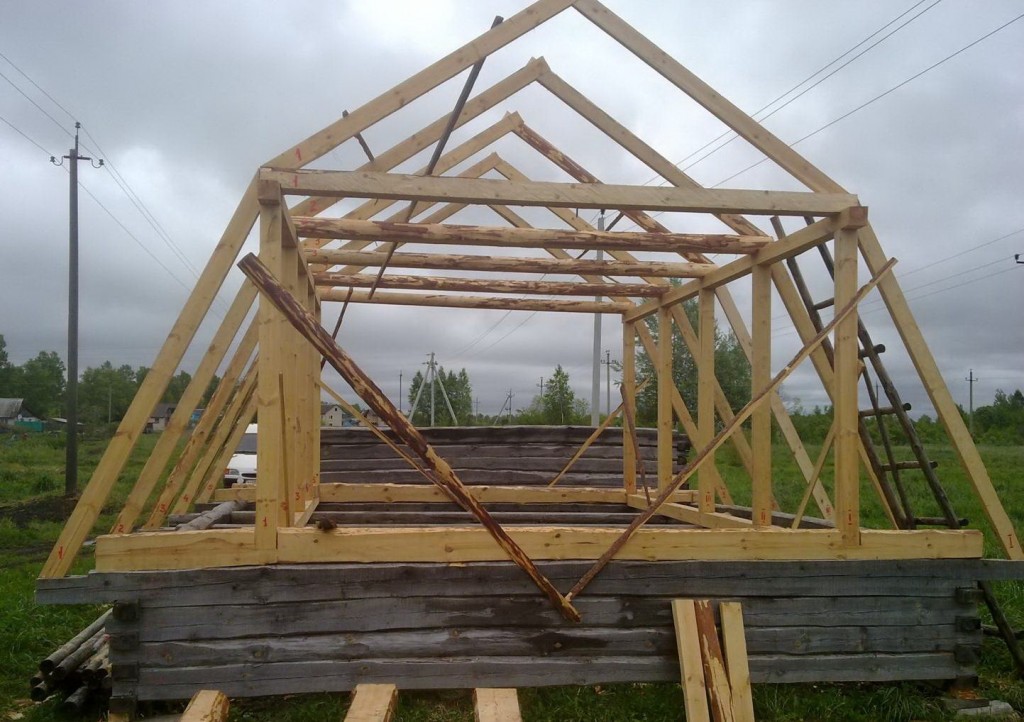

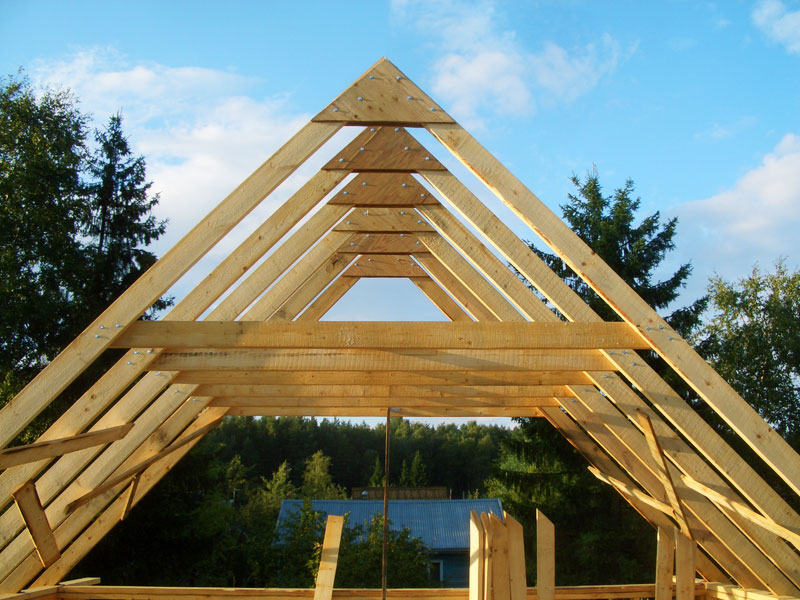

Устанавливаем и собираем конструкцию ломаной крыши

Каждая из стропильных сборок будет весить не менее 30кг, поэтому процедура установки потребует, как минимум, одного, а лучше двоих помощников. Подъем сборок на крышу выполняем через боковую стену. Один работник поднимает и направляет конструкцию снизу, двое других, находящихся наверху постройки, аккуратно поднимают стропильную сборку и выкладывают ее на балки потолочного перекрытия.

Установку начинают с фасадных сборок, первой поднимают ту, которая тяжелее и требует больших объемов доработки. Обе фасадные сборки зашивают вагонкой, после чего выступающие концы досок обрезают по краю стропил циркуляркой или бензопилой.

Не используйте установленные и собранные стропила для подъема остальных частей. Лучшим вариантом будет построить с опорой на стену скат из досок и по ним волоком затаскивать тяжесть на крышу. Если в вашем распоряжении имеется подъемная техника, то более рациональным решением будет построить и зашить фасадные сборки на площадке и поднять готовую конструкцию на крышу краном или лебедкой.

Перед установкой необходимо разметить и построить центральную линию на фасаде и потолочном перекрытии. Для этого можно натянуть шнур или использовать лазерную указку. Каждую стропильную конструкцию перед установкой и креплением выравниваем по отвесу и центральной линии. После выравнивания первой фасадной сборки ее необходимо закрепить гвоздями к наружному ряду бруса стен, с одновременной установкой распорок из горбыля.

После фасадных ставят рядовые стропила. Горизонтальное расстояние между стропильными ногами не более 85 см. Если лестницу для подъема в мансарду предполагается построить внутри помещения, то рядовые стропила необходимо начинать устанавливать с места выхода лестничного пролета на второй этаж.

Далее сбитые стропила необходимо выровнять и построить по отвесу и центральной линии, нижний брус прихватывают на стенах парой двухсотых гвоздей и сращивают досками верхние части сборки стропил с балками фасада. На этом этапе необходимо использовать максимально длинные доски, причем, пришивать их к стропильным сборкам лучше с помощью саморезов.

Еще раз проверяется правильность положения конструкции, и крепят построенный каркас к стенам, забивая в балку по пять гвоздей в каждой точке опоры на стену.

Для продолжения дальнейших работ необходимо построить «пояс» жесткости ломаной крыши, для этого зашьем вагонкой поднебесник на свесах, набьем на нижние части скатов крыши обрешетку на высоту около метра. Этого достаточно, чтобы работать с верхними деталями конструкции.

Далее необходимо построить коньковый прогон и усилить места соединения двух наклонных стропил в каждой сборке. Делается это с помощью подбивки конька и линии излома настила с каждой стороны крыши двумя досками. Чтобы увеличить жесткость конька ломаной конструкции, места состыковки верхних концов стропил можно усилить брусом, тем самым построить верхний несущий пояс.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

• для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
• на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
• сечение стоек, подкосов и прогонов – 10 х 5 см;
• обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

• под металлочерепицу – 35 см;
• для профнастила и шифера – 50—60 см;
• под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Обрешетка

Этот элемент является несущей поверхностью для финишного кровельного покрытия, кроме того, он скрепляет воедино всю конструкцию верхнего строения дома. Обрешетка бывает:

• сплошная — расстояние между отдельными досками может составлять 5 — 10 мм;
• разреженная — расстояние между отдельными элементами до 250 мм;
• редкая — расстояние между досками до 900 мм;
• контробрешетка — выполняется для обеспечения вентиляционного проема под финишным покрытием из профнастила или черепицы.

Сплошная обрешетка применяется при использовании в качестве финишного покрытия малоформатных материалов, таких как черепица. Материалом для обрешетки обычно служит обрезная или необрезная доска толщиной 25 мм. Не следует использовать доски шириной более 15 см, постоянно испытывая воздействие влаги, доски обрешетки подвергаются короблению. Результатом может стать вспучивание отдельных элементов кровли с нарушением ее сплошности. Обрешетку на крышу дома, ввиду простоты исполнения, можно сделать своими руками.
