Инструкция по монтажу двухскатной крыши

Выбор профильного металлического листа

Разновидности профлиста.

Не каждый тип металлопрофиля подойдет для обустройства кровли. Лучше (своей рукой!) выбирать материал марки «Н», т.е. «несущий». Этот тип кровли отличается увеличенной толщиной, особой жесткостью, которую придают дополнительный бороздки, высотой профиля. Желательно, чтобы последний параметр превышал 45 мм. В крайнем случае, можно использовать профнастил марки «НС» (т.е. «несущее-стеновой»). В этом случае придется обрешетку делать более частой. И уж совсем нежелательно использовать под кровлю материал марки «С», что значит «стеновой». Эти листы используют для строительства ограждений, опалубки.

Сегодня производители предлагают не только гофрированные листы с покрытием из цинка, есть и более «интересные» варианты с металлопрофилем. Это дополнительное полимерное покрытие из полиэстера, ПВХ, пластизола. Такая защита значительно увеличивает срок службы изделий, придает кровле привлекательный в эстетическом плане внешний вид. Листы для крыши с дополнительным покрытием стоят дороже простой «оцинковки».

Виды и марки листового материала

На начальном этапе подготовительных работ необходимо выбрать подходящий для ваших условий тип профильного листа, который может иметь следующие исполнения:

• Материал марки «С», представляющий собой лист синусоидального (трапециевидного) профиля с высотой волны от 8 до 44 мм, который используется обычно для возведения легких кровель или в качестве декоративной облицовки стен.
• Листы марки «НС» с фиксированной высотой волны 35 или 44 мм, применяемые для обустройства типовых кровельных покрытий.
• Листовой материал марки «Н» с высотой волнообразного профиля от 57 до 114 мм, усиленный ребрами жесткости, что позволяет использовать его для закрытия капитальных кровель.

Марки кровельного листа

Перед монтажом кровельного покрытия следует ознакомиться с тем, как правильно выбрать величину перекрытия между соседними листами, которая зависит от угла наклона самой кровли. При этом справедливы следующие соотношения:

• при угле наклона в пределах 12–15 градусов перекрытие должно быть не менее 20 см;
• при наклоне основания кровли в 15–30 градусов этот показатель может быть снижен до значений 15–20 см;
• в случае угла наклона, составляющего величину более 30 градусов, перекрытие выбирается в диапазоне от 10 до 15 см;
• при углах наклона основания менее 12 градусов обязательна герметизация горизонтальных и вертикальных швов, образующихся в местах перекрытий. Как правило, для этих целей используется обычный силиконовый герметик.

Как рассчитать площадь крыши? Как посчитать крышу?

Простой онлайн калькулятор расчета двухскатной крыши дома сделает расчет стропил, расчет стропильной системы двухскатной крыши, расчет площади крыши, расчет обрешетки, расчет кровельного листа, расчет материала на крышу.

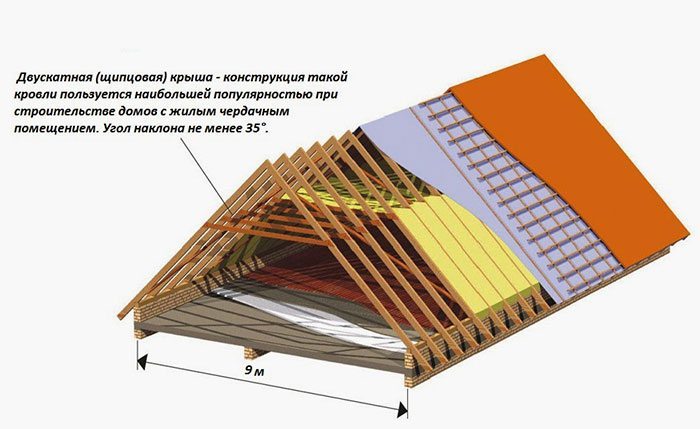

Дом с двускатной крышей. Устройство двухскатной крыши дома

Самой экономичной в финансовом плане среди скатных крыш считается двускатная крыша, двухскатную крышу своими руками может изготовить строитель, который не имеет специального образования и навыков. Конструкция крыши дома будет зависеть от цели использования площади второго этажа, как чердака или же в качестве жилого пространства – мансарды. Разное назначение – разное сечение стропил, их обработка и утепление кровли. Двускатная мансардная крыша требует наличие дымоходов в комнатах мансарды, туалетные ванные комнаты должны находиться над нежилыми зонами, исключая и зону кухню. Также нужно обрабатывать деревянные брусья антисептическими и огнезащитными растворами, защищая от плесени и возгорания. Следовательно, стоимость двухскатной крыши возрастает, если второй этаж дома делать жилым.

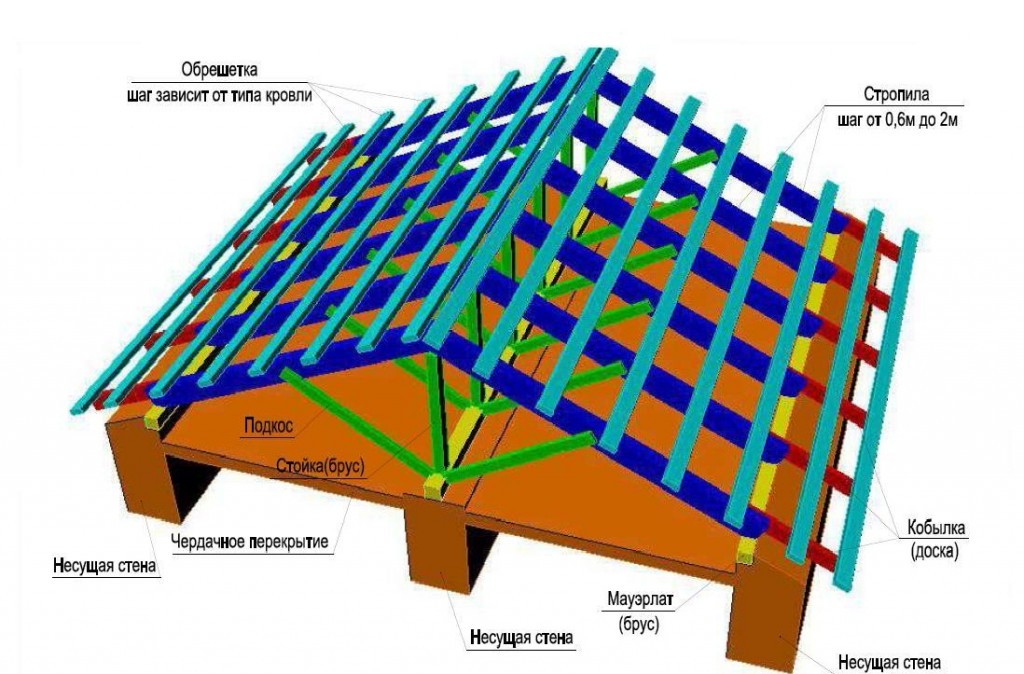

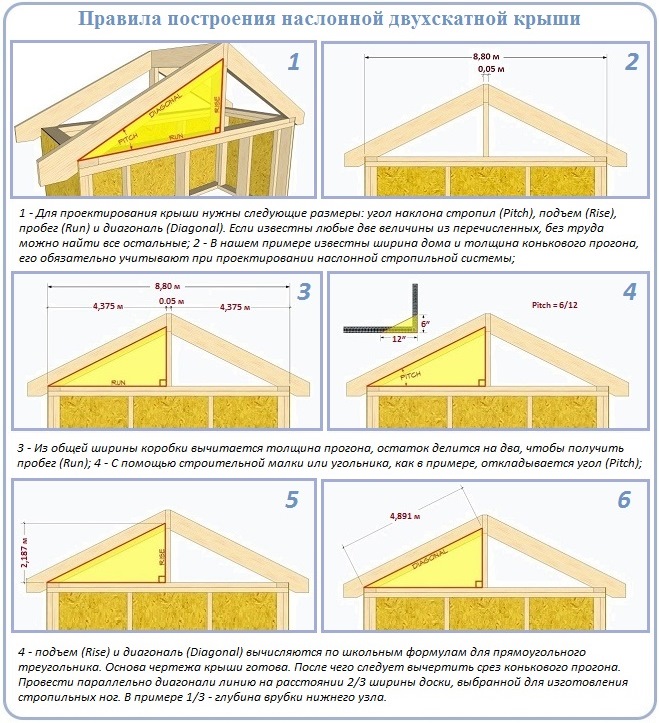

Чертеж двухскатной крыши

Программа для расчета крыши нарисует чертеж двускатной крыши дома рассчитает точное количество строительных материалов для стропильной системы и кровли. Начните расчет крыши сейчас!

Преимущества профнастила

Этот материал постепенно вытесняет шифер и успешно конкурирует с более дорогими видами отделки. Чем же так хорош профлист в контексте возведения кровли гаража?

• долговечность – заявленный срок службы составляет более 40 лет;
• устойчивость к агрессивным воздействиям внешней среды (не подвергается коррозии и не горит);
• невысокая стоимость – это касается даже дорогих марок с покрытием из поливинилфторида, не говоря уже об оцинкованных профлистах;
• универсальность – материал легко адаптируется под любую форму кровли;
• небольшой вес листов – позволяет экономить на транспортировке, устройстве обрешетки и фундамента;
• простота монтажа – не требует специализированных инструментов и навыков.

Профлист будет удачным выбором для гаражей, несущие стены которых выполнены из дерева, блоков, кирпича и сэндвич-панелей.

Применение окрашенных листов позволит добиться единообразия оформления для всех построек в том случае, если гараж расположен вблизи жилого дома.

Недостатками профнастила являются лишь низкие показатели звукоизоляции и возможность повреждения листа при укладке. Но второе – чаще следствие неаккуратного монтажа.

Что собой представляет профнастил?

Данный материал получил свою популярность благодаря высоким характеристикам и доступной цене. Он долговечный, имеет красивый вид, а все работы по монтажу профлиста можно выполнить своими руками.

Рис. 1 Схема крыши из профлиста

Несмотря на то, что покрыть крышу профлистом можно своими руками, перед выполнением указанных работ надо ознакомиться с технологией монтажа и его особенностями.

Среди преимуществ профлиста, при его выборе в качестве материала для кровли, следует еще отметить небольшой вес листов и их высокую несущую способность, они устойчивы к коррозии и имеют большой срок службы.

На нашем рынке есть несколько видов профлиста:

• марка «С» — в ней волна синусоидой или трапециевидной формы, ее высота от 8 до 44 мм. Такой профлист используют как для сооружения защитных конструкций, так и для того, чтобы покрыть легкую кровлю;

• Рис. 2 Схема укладки листов

  марка «НС» — высота волны составляет 35 и 44мм, он применяется для создания стен, заборов, кровли;

• марка «Н» — имеет дополнительные ребра жесткости, высота волны 57-114 мм, может использоваться, чтобы сделать своими руками капитальную крышу и даже перекрытие.

Если вы решили покрыть крышу своими руками и для этого используете профлист, то вам надо знать такие его особенности:

1. Если наклон кровли до 14 градусов, то нахлест листов можно делать не менее 20 см.
2. При уклоне крыши в 15-30 градусов, перекрытие листов должно составлять 15-20 см.
3. Если угол наклона кровли больше 30 градусов, то будет достаточно перекрытие профлиста на расстоянии 10-15 см.
4. При минимальном наклоне кровли, во время соединения листов, необходимо дополнительно использовать герметик.

Калькулятор для расчета количества профлиста

Расход профилированного листа на кровлю зависит от многих факторов, в том числе от:

• Формы и высоты крыши;
• Угла наклона скатов;
• Ветровых и снеговых нагрузок, характерных для конкретной местности.

Сложные кровли с сопряжением множества плоскостей из профлиста обычно не проектируют, но для односкатных, двускатных, вальмовых, мансардных крыш ‒ профилированный настил один из доминирующих материалов.

Расчет профнастила на крышу можно выполнить, используя программы-калькуляторов, расположенных на сайтах поставщиков кровельных материалов. Рассмотрим наиболее удачные , учитывающие форму крыши, высоту ее расположения и основные алгоритмы раскроя и укладки материала, например

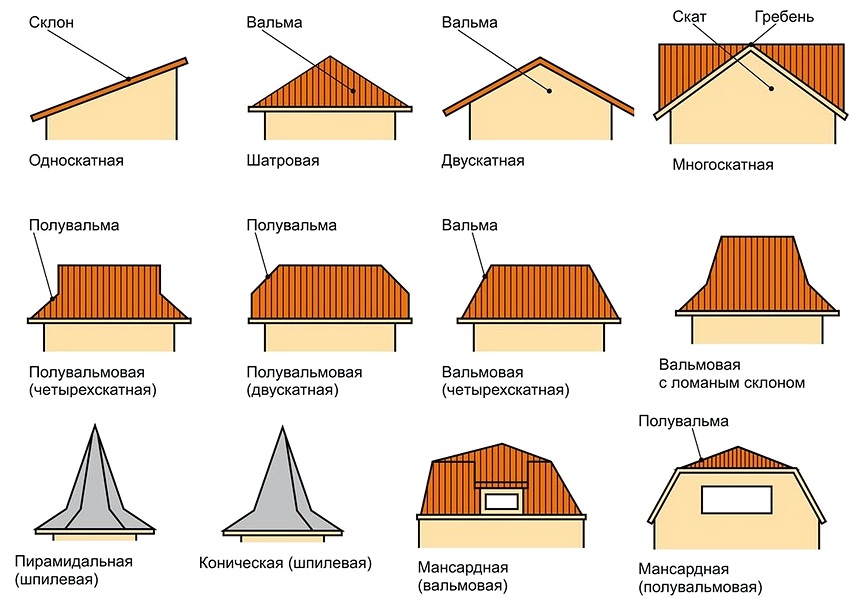

В окне программы «Тип крыши» выбираем конструкцию кровли. Выбор очень удобен, так как каждая из наиболее популярных конструкций снабжена понятным графическим изображением.

Последовательно заполняем интерактивные окна, определяющие параметры строения:

1. Длина ската(А);
2. Длина ската (В);
3. Ширина конька (С);
4. Расстояние карниза до земли, высота (Д);
5. Длина свеса (Е)

Нажав на запрос программы «Рассчитать», можно получить необходимое число листов, а также подробный перечень материалов, включая доборные элементы, материалы для гидроизоляции и крепеж.

Он –лайн калькулятор подсчета профлиста ‒ программа -iz-profnastila/#raschet-krovli-iz-profnastila-onlajn организована подобным же образом, единственное отличие ‒ для расчета необходимо выбрать марку настила в интерактивном окне, а также тип утеплителя.

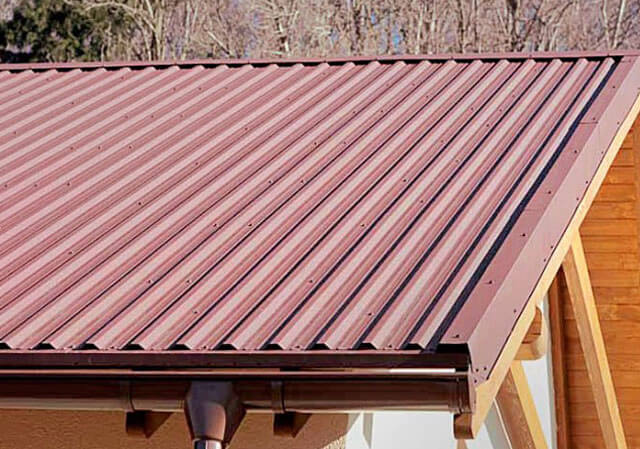

Односкатная крыша из профнастила: устройство и монтаж

Профнастил является востребованным материалом для кровли, помимо доступной стоимости он ценится за простоту монтажа, возможность регулирования жесткости кровли путем выбора нужного профиля, экономию на обрешетке. Он дополняет преимущества односкатной крыши, оказывая минимальную нагрузку на стропила и непосредственно фундамент.

Выбор данного варианта позволяет сэкономить как минимум вдвое на стройматериалах, крепление покрытия, возведение стропильной системы для односкатной крыши легко провести своими силами.

К недостаткам относят плохие звукоизоляционные свойства, отсутствие чердачного пространства и задержку на крыше снежного покрова для крыш с малым уклоном. Сферой применения традиционно являются хозяйственные постройки: гаражи, бани, сараи, беседки.

depositphotos

Выбор профнастила

Предпочтение отдается стальному оцинкованному профилю с защитным полимерным покрытием, материал должен иметь маркировку Н (исключительно для кровли) или НС (универсальный). Стеновой профнастил использовать не рекомендуется, у него отсутствует капиллярная бороздка, предотвращающая затекание воды под кровлю.

Количество материала рассчитывается заранее: расход зависит от площади и угла наклона крыши.

Боковой нахлест неизменный – половина ширины волны, горизонтальный при угле:

• до 15° составляет 20 см,
• от 15 до 30° — 15 — 20 см,
• более 30° — 10 — 15 см.

Толщина листов кровельного профнастила варьируется от 0,4 до 1 мм, оптимальными для частного строительства считается 0,5 — 0,6 мм (тоньше подходит разве что для сараев). Проверяется наличие сертификата, проводится визуальный осмотр. Читайте: как выбрать профнастил для крыши.

У качественной продукции не отслаивается полимерное покрытие, нет царапин и вмятин, лист не прогибается под слабым воздействием и принимает новую устойчивую форму под сильным.

Параметры профиля подбираются с учетом шага обрешетки и наоборот: для прочных листов (от С44) допускается более разряженная обрешетка, но она в любом случае должна совпадать с волной.

Основные этапы строительства

На предварительном этапе выбирается угол наклона крыши, рассчитывается стропильная система, закупается стройматериал. Все деревянные элементы проходят обязательную обработку антисептиками и огнезащитными средствами.

Размещается мауэрлат (опора для стропил) из деревянного бруса не менее 100 × 100 на деревянном срубе на ж/б армопоясе на кирпичных или блоковых постройках (опоры крепятся к специальным крючкам). При работе с деревом под брус укладывается 2 — 3х — слойная рулонная гидроизоляция.

Выбор угла наклона крыши

Выбор зависит от обилия снега в регионе и силы ветра. Минимально допустимый наклон для профнастила без усиленных мер герметизации – 12°, оптимальным диапазоном является 15 — 30°.

Чем меньше угол наклона, тем надежнее требуется гидроизоляция под кровлей и стропильная система, также возрастают требования к прочности и жесткости листа, увеличивается его расход.

Превышать угол наклона выше 45° не рекомендуется из-за возрастания парусности крыши, для новых построек желательно учесть основное направление ветров и выбрать для кровли противоположную сторону.

Шаг стропил

Самыми надежными считаются конструкции, укладываемые на стены, если это невозможно, то к размещенному на несущей стене мауэрату крепятся вертикальные опоры. Для стропил, балок и опор используется брус толщиной в пределах 70-150 х 200 мм, конструкция напоминает прямоугольные треугольники.

Рекомендуемый шаг – 0,6 — 1 м, при длине ската до 6 м можно обойтись без усиления стропильных ног (достаточно раскоса), при превышении – устанавливается дополнительная стойка (по возможности над несущей внутренней стеной).

Стропильные ноги и вертикальные стойки крепятся к мауэрлату гвоздями (20 см) или стальными скобами, причем лучше использовать оба вида крепежа.

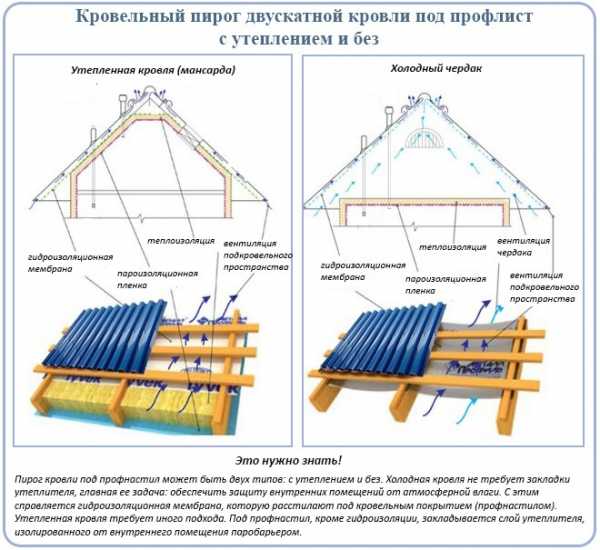

Теплоизоляционный слой

Для жилых построек рекомендуется укладка стандартного кровельного пирога: гидроизоляция, утеплитель, паробарьер. При наличии чердачного пространства или свободного доступа к кровле теплоизоляцию можно уложить и изнутри, при его отсутствии укладку проводят снаружи.

Схема стандартная: на нижнюю сторону стропил прибивается пароизоляционная пленка, между стропильными ногами плотно укладывается утеплитель, сверху – рулонная гидроизоляция.

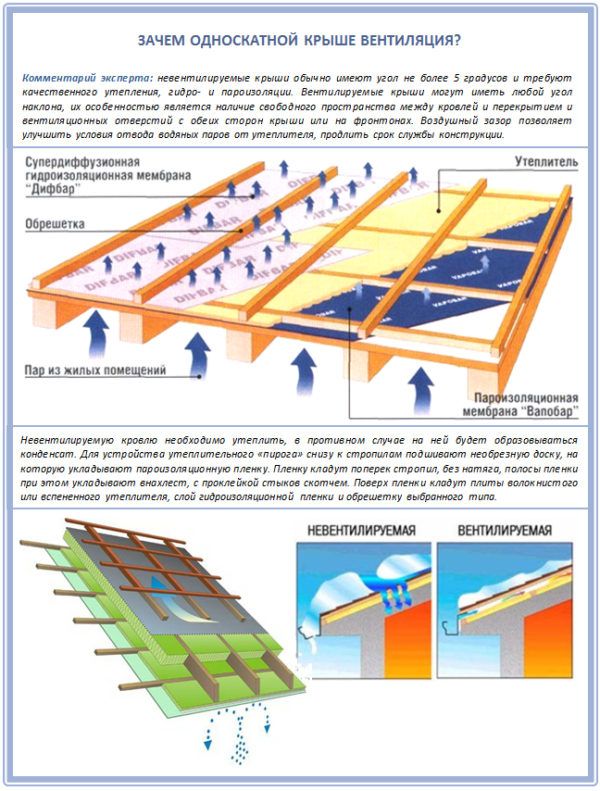

К нюансам односкатной крыши относят необходимость в усиленной вентиляции: оставляется зазор около 5 см между профнастилом и верхним слоем кровельного пирога, при уклоне менее 30° в дополнение устанавливаются кровельные аэраторы.

Все без исключения рулонные материалы укладываются с нахлестом, чем меньше наклон крыши, тем выше требования к их надежности.

Крепление листов

Профнастил крепится к брусьям обрешетки (брус 5 × 5 см), шаг зависит от уклона кровли: сплошной при угле до 15°, 35 — 50 см – для более крутых скатов. Учитывается волна профиля, так как нижний гребень должен совпадать с самой обрешеткой. Для фиксации используются саморезы размером от 2,8 × 4,8 мм с уплотнительными резиновыми шайбами.

К коньку, наоборот, крепится верхний гребень профиля, саморезы должны быть длиннее. На крышах с уклоном менее 12° усиливают герметизацию стыков: они промазываются герметиком или используются уплотняющие резиновые насадки. На всех этапах крепежа материал берегут от повреждения полимерного покрытия.

Информация по теме: инструкция по монтажу профнастила.

Выбор угла наклона

Перед тем как сделать односкатную крышу из профнастила, необходимо определиться с ее уклоном. Это важно для эффективного отведения талых вод и воды во время дождя. Чаще всего для кровли из профнастила выбирают лист с высотой гофры 3,5 см, толщиной 0,07 см. Это покрытие можно укладывать на обрешетку, установленную с шагом 1,5 м. Такая конструкция односкатной крыши может выдержать нагрузку не более 60 кг/м². Причем по этой крыше можно ходить при проведении ремонтных работ или очистке от снега.

Если вы решили сделать односкатную крышу из профилированного листа, то угол наклона во много зависит от следующих показателей:

• При угле наклона в пределах 5-10° должна выполняться сплошная обрешетка. Нахлест по продольному стыку листов делаем на две волны, по поперечному – не менее 30 см.
• Угол наклона скатов в районе 10-15° требует обустройства разреженной обрешетки с шагом 0,45 м. Продольный нахлест выполняется на одну волну, а поперечный – не менее 20 см.
• Крыша с уклоном более 15° делается по обрешетке, установленной с шагом 0,6 м. Продольный нахлест равен одной волне, а поперечный – не менее 17 см.

Также стоит учитывать, что при покрытии односкатной крыши профнастилом марки С-8 угол наклона должен быть не менее 15°, а обрешетка делается сплошная. Если производится установка профлиста С-10 и 20, то сплошная обрешетка нужна при уклоне меньше 15°. В остальных случаях обрешетка монтируется с шагом 30-50 см. Листы С-21 и НС-35 можно монтировать по разреженной обрешетке даже при уклоне менее 15°. При этом, чем больше угол наклона, тем большим будет шаг обрешетки.

Внимание: профлисты марки Н-60 и модификации Н-75 можно монтировать на обрешетку, установленную с шагом 3-4 м, но угол наклона не должен быть меньше 8°.

Расчёт и схема односкатной кровли

Для того чтобы рассчитать количество листов профнастила, необходимое для покрытия односкатной кровли, необходимо знать высоту конька от основания кровли (H), ширину основания кровли (W) и длину свесов кровли с обеих сторон (S1 и S2). Длины свесов обычно составляют от 20 до 50 см. Тогда общая длина боковой стороны кровли (L) вычисляется по следующей формуле:

L=W/cos (arctg (H/W)) + S1 + S2 + 4 см

Далее следует полученное значение L разделить на длину листа профнастила и округлить частное в большую сторону – так мы определим предварительное количество горизонтальных рядов покрытия кровли профнастилом.

Для того чтобы окончательно определить количество необходимого профлиста, нужно учесть перекрытия, то есть наложение соседних листов материала друг на друга. Величина этих перекрытий зависит от угла наклона кровли: например, для минимальных углов в 10-15 градусов перекрытие максимально и равно 20 см, а для средних и более острых углов перекрытие снижается до 15 и даже 10 см.

С учётом горизонтальных нахлёстов – перекрытий P, общая длина профнастила в вертикальном ряду вычисляется как (R – 1)*2* P + R*Wm, где количество горизонтальных рядов обозначено как R, а ширина одного профлиста – Wm. Если полученная величина получилась больше, чем предварительная суммарная длина листов, значит, к кровле нужно будет добавить ещё один укороченный ряд.

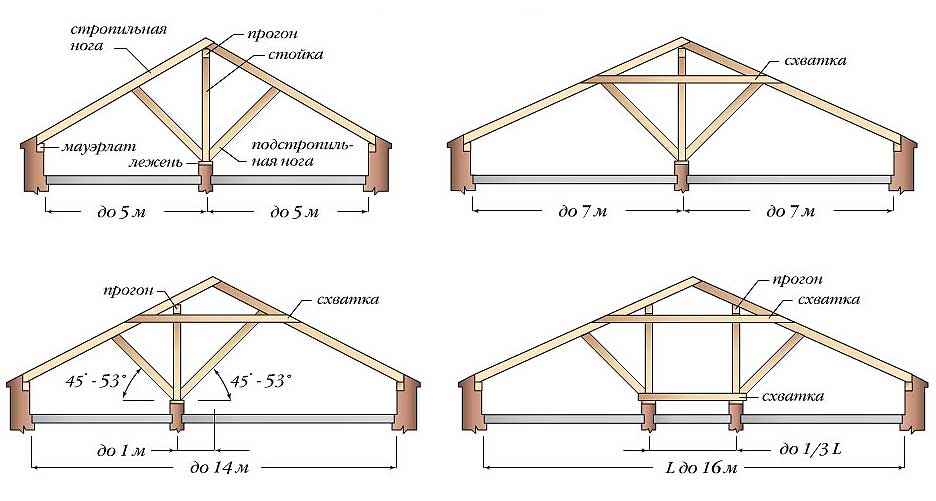

Что касается стропильной системы, то для её устройства лучше всего подойдут сухие пиломатериалы – такие как доска или брус. Как правило, расстояние от одной стропильной ноги до другой составляет 70-80 см.

Подробности

Какие параметры требуется рассчитывать для кровли

• Длина балок, из которой будет изготовлена база кровли.
• Число требуемых стропил для конструкционной устойчивости.
• Кроме того, программное обеспечение, которое помогает сконструировать кровли онлайн, полноценно и качественно, рассчитывают требуемую степень прочности основания, чтобы была выдержана нагрузка от материала кровли.
• Программа для кровельного проектирования домов помогает определять, какое число материала для изоляции, который сохранит тепло и защищает от шумов, требуется покупать.
• Кроме того, специальные программы помогают рассчитать объем сырья, которое требуется для окончательного этапа кровельного монтажа.
• Одним из самых важных факторов, который помогает определять программа – это цена на такое сырье.

Произвести расчеты стоимости можно, если отталкиваться от расчетов строительного материала, которые выполнила утилита по кровельному проектированию постройки. Все такие моменты крайне важны и каждый из них должен быть обязательно определен при этапе планирования строительного процесса или обновления домовой крыши.

Какое программное обеспечение для проектирования крыш есть

Если вы подыскиваете, какую бесплатную программу для проектирования крыш дома скачать, следует выбрать самую лучшую. Раньше строители до того, как начать работы по оборудованию кровли дома, должны были нарисовать. На базе такого рисунка делали замеры требуемых параметров, которые переносились на заранее подготовленный план-проект, нанесенный на бумажный лист. Современным людям повезло больше. На скрине представлен интерфейс программы для расчета кровельных стропил. Ведь есть же специализированные утилиты, которые самостоятельно все просчитывают, главное, чтобы все параметры корректно указаны. Следует понимать, какие функции можно выполнять с тем или иным программным обеспечением, чтобы выбрать для себя тот, который по максимуму комфортный.

Автокад

Программа с самого начала выпуска начала пользоваться высокой степенью популярности. И это вовсе неудивительно, потому что регулярные обновления и улучшенные версии утилит помогают людям применять все новые и новые грани при изготовлении объемных типов конструкций, которые дают возможность досконально выстраивать процесс ремонтных и строительных работ. В видеоролике показан полный процесс кровельного расчета в программе Автокад.

Достоинства:

1. В программное обеспечение встроены объекты с разными формами, посредством которых можно конструировать различные структуры, которые идеально подходят под конкретные случаи.
2. Утилита дает возможность просматривать созданные в 2D объекты, а также в режиме 3D архитектурной визуализации.
3. Еще у вас есть возможность распечатывать созданный чертеж, чтобы обустраивать кровлю по всем параметрам и нюансам.
4. Внутри утилиты есть весь необходимый набор инструментов, которые требуются для наиболее разнообразных объектов.
5. Посредством программы Автокад можно делать даже рекламные и презентационные ролики, которые помогают заказчикам в полной мере понять, как будет смотреться кровлю его дома.
6. В программу можно загружать заранее подготовленные файлы, которые созданы в программе Ехсеl или засняты за фотоаппарат. После файловой загрузки можно с ними работать, совершенствуя посредством утилиты Автокад и добавляя требуемые для подготовки проекта элементы.
7. Интерфейс программы Автокад для кровельного расчета дома довольно простой, потому что панель задач создана так, что она будет понятна и профессиональным мастерам по проектированию, и начинающим пользователям.
8. Можно пользоваться такой программой и с любого персонального компьютера, планшета или телефона. По этой причине софт может быть примене потребителями услуг всех уровней.

Недостатки:

Для того, чтобы программное обеспечение работало без сбоев, полноценно, требуется обязательно уточнять, совместима ли подобранная версия программного обеспечения с операционной системой, которая установлена на ПК.

Профи Кровля

Такая утилита чаще всего применяется компаниями, которые будут оказывать услуги строительства всевозможным потребителям. Интерфейс программы Профи Кровля необычный, но удобный. При подготовке к строительству, вне зависимости от того, 1 или 3 этажа вы планируете возводить в здании, программное обеспечение поможет подсчитывать, какое число материалов требуется для осуществления миссии, в том числе, для кровли строения.

Достоинства:

1. Эта программа для проектирования крыши частного дома обладает удобным интерфейсом.
2. Четкое понимание того, какое количество сырья требуется закупать для высокого качества выполнения работ.
3. Программа помогает четко просчитать, каким образом по максимуму экономно применять материал, чтобы даже отрезки пошли на дело, а не были выброшены.
4. После создания план-проекта, программа для кровельного подсчета выдаст готовый чертеж, на базе которого можно осуществить возведение кровельной конструкции дома.

Недостатки:

В утилите Профи Кровля достаточно ограничено число функций. Чтобы монтаж крыши был произведен на высшем уровне, требуется как можно лучше подготовиться к такому процессу. Именно для того и придуманы программы, в которых можно делать проекты и отпечатывать чертежи такой конструкции. Главное, чтобы вы выбрали подходящую утилиту, в которой будет комфортно и удобно работать.

Особенности укладки профнастила

Сразу же возникает вопрос, как сделать односкатную крышу на гараже из профнастила. В целом процесс установки профнастила не вызывает трудностей. Но перед работой следует ознакомиться со следующими правилами.

Совет! Производить работы следует в благоприятные погодные условия. Лучше чтобы это было безветрие.

1. Односкатная крыша на гараж начинается с подготовительных работ. Как и в любой работе необходимо начать с подготовки инструментов.

• саморезы;
• строительный шнур;
• шуроповёрт;
• молоток;
• дрель;
• рулетка.

Сначала нужно произвести подсчёт необходимого количества листов для того, чтобы сделать крышу. Места разрезания подлежат обработке, чтобы не возникла коррозия. Стыки листов должны характеризоваться плотностью.

2. Кладет начало работе стропильная система, которая должна состоять из древесины, обработанной антисептическим средством. Так гарантируется защита от влаги.

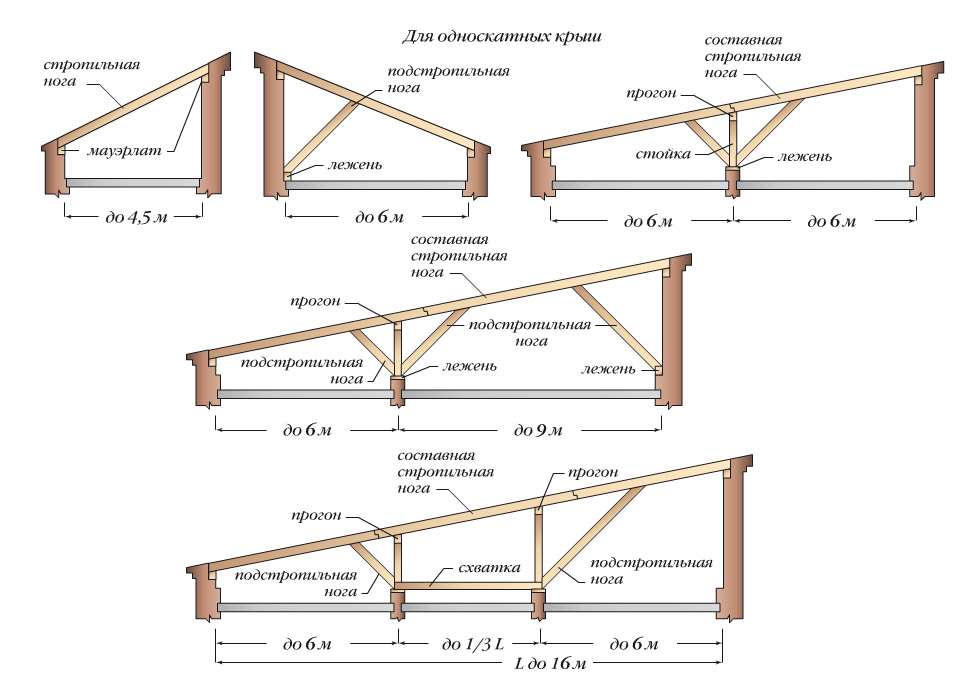

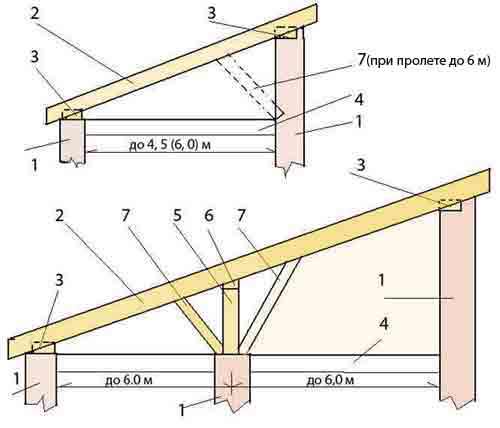

Схема стропильной системы односкатной крыши

Стропильная система устанавливается под уклоном, что обеспечит стекание воды после дождя и других осадков. Уклон достигается за счёт разной высоты стен. На эти стены опираются стропила.

3. Далее определить уклон кровли. Оптимально 11 градусов. Но можно и больше. Выбирая угол уклона нужно опираться на погоду в месте расположения гаража.

4. Установить гидроизоляционную пленку. Закрепить её с помощью контр обрешетки.

Гидроизоляция крыши под профнастил

5. Далее монтируется обрешетка из деревянного бруса, обработанного антисептическим составом. И только после этого можно осуществлять монтаж профнастила на крышу гаража.

Обрешетка односкатной крыши

Важно! Осуществлять установку следует по одному листу.

6.1 При покрытии крыши профнастилом желательно:

• использовать листы марки Н или НС;
• наличие капиллярной канавки, что даст возможность не применять герметик для уплотнения нахлеста.

Односкатная крыша начинает собираться с нижнего края. Закрепление профнастила должно производиться с помощью саморезов. На саморезах есть резиновые шайбы, которые, в свою очередь, создают герметичное место для расположения креплений.

Факт! Недостаточное количество саморезов для закрепления материала приведёт к тому, что конструкция крыши может оторваться.

Порядок укладки профнастила

6.2 Крайние листы профнастила должны устанавливаться с помощью дополнительных крепежей, которые обеспечат защиту крыши от ветра.

Профнастил подлежит закреплению во впадинах, где есть обрешетка.

Важно! Крышу для гаража из профнастила нужно покрыть вместе с установкой гидроизоляции, что позволит снизить шум и другие посторонние звуки.

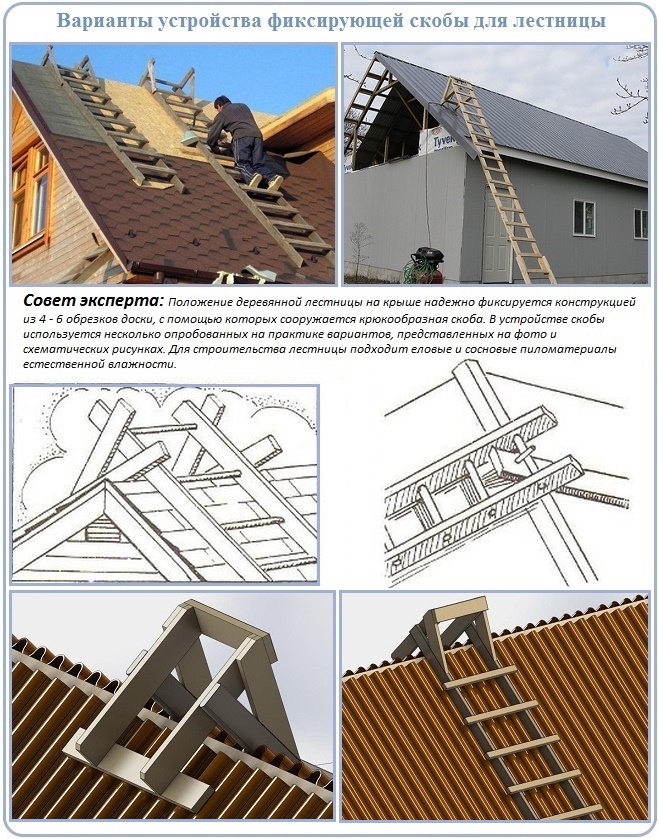

Соблюдение правил безопасности

Ознакомившись с информацией о том, как крыть крышу гаража профнастилом, следует знать о правилах в работе.

1. Во время работ необходимо перемещаться с осторожностью по поверхности. Наступать на дно волны.
2. Профнастайл относится к объёмному материалу, поэтому установку должны производить два человека.
3. С помощью болгарки должны вырезаться отверстия под трубы. Прочность прилегания достигается за счёт металлического кровельного уплотнителя.
4. Важно вмонтировать снегодержатели, которые позволят избежать различных обвалов, включая снег и лед. Конструкция удерживает снег, потому что крепится перед краями крыши.

Гараж – помещение, которому необходимо покрытие. А крыша выступает той самой конструкцией. Крыша должна иметь не только оригинальный вид, но и обладать надёжностью.

Монтаж кровли — один из этапов строительства гаража своими руками. Следовать советам и рекомендациям данной статьи, значит достигнуть того самого результата надежности. Главное купить качественный материал и выполнять все правильно. Не забудьте про козырек!

Техника безопасности и меры предосторожности

Безопасность при укладке профнастила

• Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
• Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
• Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
• Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
• Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.
• Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.
• Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Какие существуют варианты?

Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.

В основном используются два метода:

• Подшивание по кобылкам и стропильным ногам;
• Создание карнизов в форме коробов.

Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.

Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.

Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.

Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системыНаличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок. Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие.

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

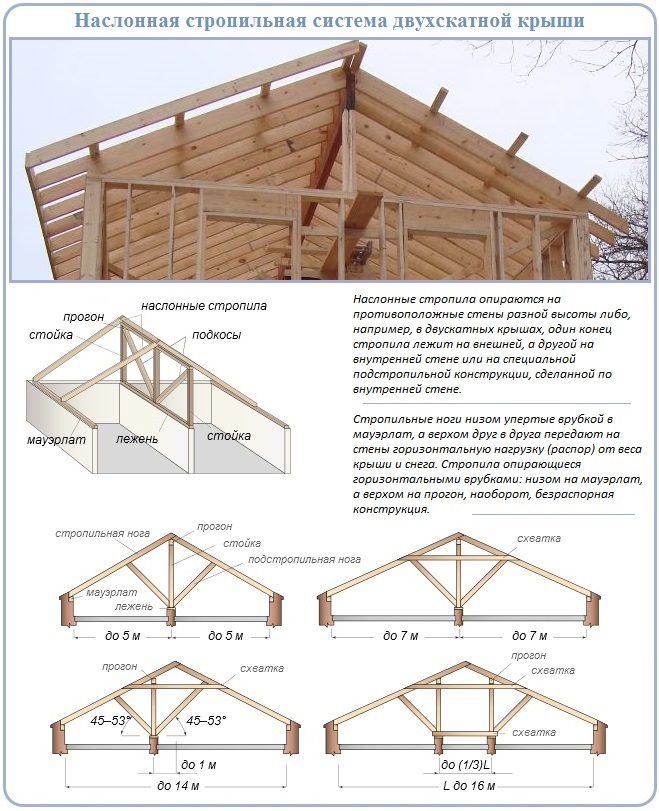

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

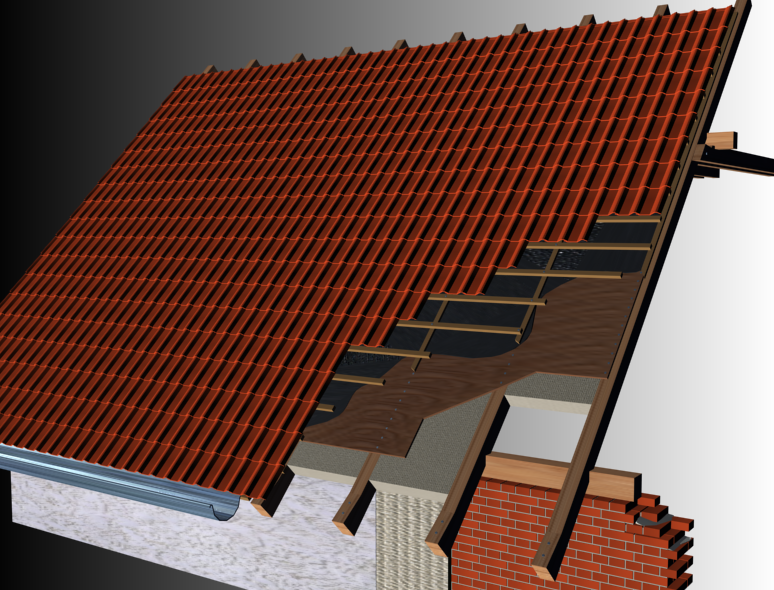

Гидроизоляция и контробрешётка

В процессе монтажа гидроизоляция защитит подкровельное пространство, деревянную подконструкцию и утеплитель от осадков, а по завершении монтажных работ — от конденсата.

• Укладываем гидроизоляционную плёнку на скат поверх стропил. Монтируем её горизонтальными «полосами», сначала укладываем гидроизоляцию вдоль карниза, затем — выше, и так до верха.
• Проклеиваем стыки полотен двусторонней соединительной лентой, чтобы гидроизоляция не пропускала влагу.
• Фиксируем гидроизоляционную плёнку брусками контробрешётки (32х50 или 50х50 мм), которые монтируем прямо на стропила. Не забудьте обработать бруски антисептиком для защиты от влаги и насекомых.

Готово! Гидроизоляция уложена и зафиксирована, контробрешётка смонтирована.

Как правильно выполнить установку торцевой и коньковой планки?

Длина торцевой планки должна быть 2 м, если будет наращивание 50-100 мм, то следует выполнить нахлест планок одну на другую. Укладывать торцевые планки специалисты советуют выполнять со стороны, где имеется свес кровли, выполняя направление к коньку.

Лишнюю длину у конька легко можно срезать. Хотя бы лишь одну из волн кровельного листа должна накрыть торцевая планка. Крепят планку не только к торцевой доске, но и к профлистам при помощи саморезов, делая шаг, не больше 1 м.

Чтобы выполнить монтаж коньковой планки стоит применять гладкие коньковые элементы. Рекомендуем проложить между листами кровельного материала и ними дополнительный уплотнитель.

Если профилированные листы наделены мелкой гофрой, то следует уложить дополнительный коньковый уплотнитель.

Выполнение монтажа конькового узла

Укладывать коньковые планки следует лучше с нахлестом 100 мм и больше. Их крепление к профлистам делают саморезами, с шагом около 300 мм.

Выполнение монтажа планки примыкания

Планки примыкания имеет длину в 2 м. Эти планки следует укладывать вхлест 200 мм и больше. Со стороны, у которой планка примыкания соприкасается с кровельными профлистами, ее закрепляем саморезами размером 4,8?19 мм и выполняем шаг не меньше 400 мм. Следует спрятать крепление к стене либо под обшивкой, либо сделать при помощи штробы.

Как своими руками накрыть крышу профлистом

«Как правильно накрыть крышу профнастилом и возможно ли это сделать самостоятельно?»– эти вопросы задает себе каждый хозяин дома, который решил использовать профлист в качестве покрытия для кровли своего дома или хозяйственных построек. Профлист в качестве кровельного материала является лидером не только в соотношении «цена – качество», но и в простоте монтажа. Если действовать пошагово и точно соблюдать несложную технологию, то покрытие крыши профнастилом не вызовет особых сложностей.

Шаг нахлеста для профильных листов

Кровельные листы кладут в нахлест по вертикали и по горизонтали. Расстояние, на которое листы профиля накладываются один на другой, зависит от конструкции крыши:

• при уклоне меньше 12° горизонтальный нахлест 200 и более мм;
• от 15° до 30° допускается уже 150 — 180 мм;
• более 35 градусов 100 мм.

На скатных крышах с наклоном меньше 12° для стыков дополнительно используют герметики. В местах примыкания к стене, применяются угловые планки, которые укладывают с нахлестом до 15 см и крепят саморезами. Здесь так же рекомендуется использовать герметик.

Расчет бруса (контр-рейки) для устройства вентзазора

Размеры входных вентотверстий и высота вентилируемых каналов зависят от уклона кровли и влажности внутреннего слоя крыши.

Итак, при уклоне кровли до 5° высота вентканала должна составлять 100 мм, от 5 до 25º – 60 мм, при 25-40°- 50 мм, а при 45° и более – 40 мм. Данные значения для высоты вентканала уместны при длине ската, не превышающей 10 м. Если длина ската больше, высоту вентзазора увеличивают на 10% или же дополнительно продумывают установку устройств вытяжки – аэрационных патрубков.

Высота вентзазора является одновременно размером контр-рейки. Стандартную длину брусков предлагают пилорамы – 3 м.

Установить контр-рейку нужно поверх гидробарьера, который смонтирован на стропилах. Крепится брус с помощью ершеных гвоздей 90 мм. Сами гвозди забивают на расстоянии около 5 см от краев с промежутком не больше 0,5 метра.
