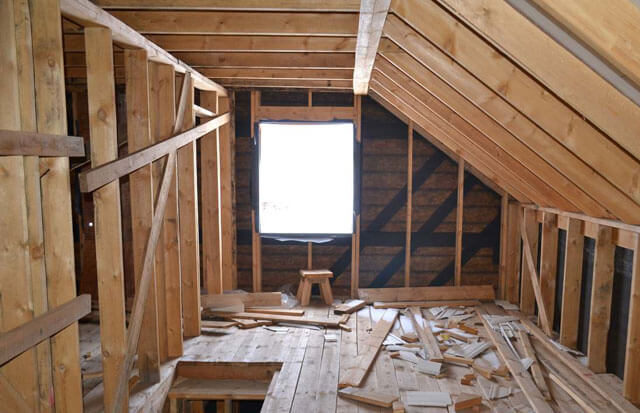

Возведение мансарды своими руками в частном доме

Подготовительные работы

Мансарда дает возможность значительно увеличить полезную площадь жилого строения. При этом подкровельный этаж можно оборудовать уже в готовой постройке. В этом случае вложения материальных затрат будет сравнительно меньше за счет наличия необходимой основы, а с выполнением работ по обустройству можно справиться самостоятельно.

Прежде всего, проверяется устойчивость основания жилого строения к воздействию дополнительной нагрузки от этажа мансарды. В случае необходимости укрепляется фундамент, на данном этапе рекомендуется консультация с профессионалом. Он поможет сделать технические расчеты прочности несущих элементов конструкции, подобрать составляющие пирога кровли, строительные материалы и инструменты.

Почему мансарда. А не полноценный этаж?

Мансарда предполагает оборудование под кровлей теплого жилого помещения – вместо холодного чердака. Это увеличивает жилую площадь частного дома, сохраняя его соразмерность – чего трудно добиться при строительстве второго этажа. Например, если дом небольшой, то надстройка непропорционально увеличит его высоту – с большой вероятностью громоздкое сооружение будет выглядеть не эстетично. А устройство мансарды поможет сохранить гармоничность архитектурных форм жилого строения. И обойдется домовладельцу на 10–15% дешевле, чем создание полноценного второго этажа.

У оборудованного под кровлей помещения чаще всего нестандартная форма, что дает неограниченные возможности для реализации оригинальных дизайнерских идей. Ярко выраженной особенностью мансарды является наличие наклонных плоскостей и угловых участков, где невозможно стоять в полный рост. Эти недостатки легко устранить, превратив в достоинства: скошенные углы заполнить встроенными шкафами, небольшими тумбочками или нестандартной мебелью, сделать удобные ниши. Чаще всего в мансарде обустраивают уютные спальни, вместительные гардеробные, ванные комнаты или рабочие кабинеты.

Составление проекта – основные аспекты

Самые важные особенности проектирования мансарды таковы׃

1. Выбор ее планировки основывается на анализе конструкции основного здания.
2. Местоположение комнат мансарды определяется по их наилучшей взаимосвязи с коммуникациями строения.
3. В проекте должен быть проработан оптимальный вариант взаимодействия и правильной работы будущих и существующих инженерных сетей.
4. Особо внимательно планируются конфигурация и размеры комнат.

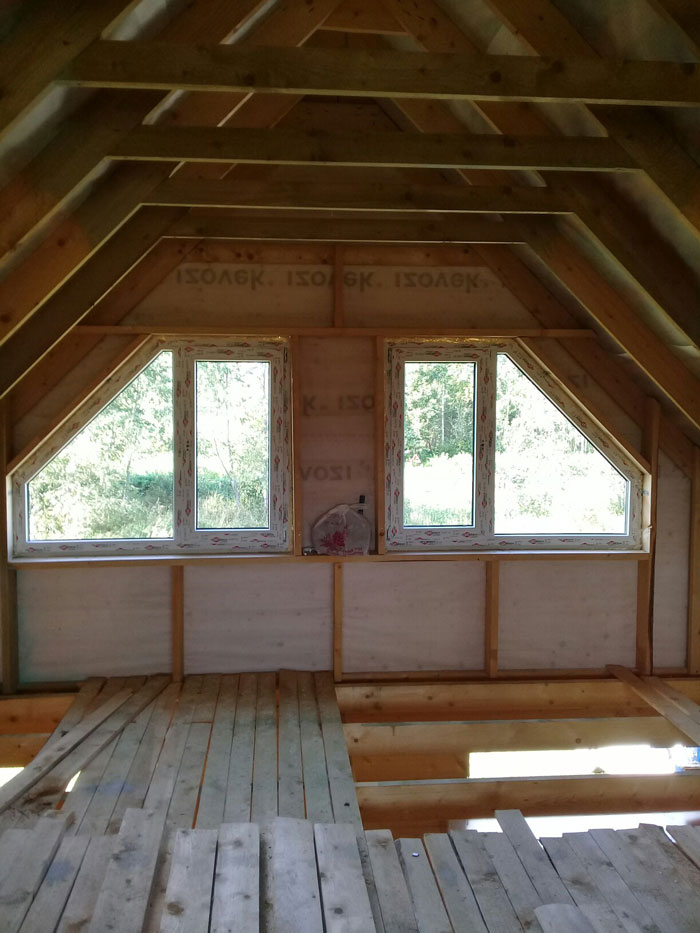

5. Важнейшее значение имеет конструкция и форма окон, а также их правильное размещение.

Конструктивную схему, материалы ограждающих конструкций, а также элементов мансарды необходимо определять, учитывая их сочетаемость с архитектурой и конструкцией основного здания. Проект мансарды требует особого подхода к подбору кровельных материалов, а также обеспечению общей ее надежной теплозащиты и гидроизоляции.

Из чего выстроить мансарду?

Для мансардной надстройки необходимы легкие, но прочные материалы и конструкции. С одной стороны – это значительно облегчит их подъем на высоту, с другой – возросшая нагрузка на здание и его фундамент будет минимальной.

С учетом этих условий, лучшими материалами для несущих конструкций мансарды являются древесина и холодногнутый тонкостенный стальной профиль. Камень и бетон использовать не рекомендуется.

Облицовка кровли также должна соответствовать озвученным требованиям, под которые подходят листовые и штучные металлические, а также битумные покрытия. Внутреннюю отделку ограждений мансарды лучше всего делать при помощи листов гипсокартона, собираемых на каркасах из тонколистовых профилей.

Инструменты и материалы для постройки

Если каркасный дом возводили своими руками, то наверняка у вас уже есть все необходимые инструменты, чтобы построить кровлю:

• ножовка;
• молоток;
• топор;
• дрель;
• шуруповерт;
• нож;
• строительный степлер;
• рулетка, уровень;
• валик или кисть для краски;
• инструмент для порезки кровельного материала (ножницы по металлу, УШМ, ножовка или др.).

Естественно, ножовку можно заменить или дополнить циркулярная или цепная пила, дрель и шуруповерт могут быть одним инструментом и т. д.

С материалами тоже все не так уж и сложно. Потребуются:

• Дерево для стропильной системы. Толстый брус для мауэрлата, конька, ендова, диагональных стропильных ног, тоньше — для стропил, перемычек, доска для обрешетки (в некоторых случаях вместо доски используются плиты OSB), тонкие планки для контробрешетки. Ломаная крыша потребует несколько больше материалов, чем прямая.
• Утеплитель. Минеральная вата, эковата, пенопласт и прочие материалы. Рекомендуем статью о сравнении пенопласта и минваты.
• Пароизоляция.
• Гидробарьер (он же ветрозащита).
• Материал для внутренней отделки — шпон, вагонка, гипсокартон etc.
• Собственно кровельный материал — шифер, черепица, металл, битумные изделия.

С последним пунктом стоит разобраться детальнее. Каждый из имеющихся в продаже кровельных материалов обладает собственными преимуществами и недостатками, которые стоит рассмотреть хотя бы в общих чертах, прежде чем возводить крышу своими руками.

В конечном итоге выбор за вами, но лучше определиться с кровлей для мансардной крыши до того, как начинать строительство стропильной системы, так как выбранный материал влияет не только на расчет нагрузки, некоторые типы кровли имеют ограничения по минимальному углу склона.

Узнать подробней про материалы для покрытия кровли можно в статье о том, чем покрыть крышу дома и сэкономить при строительстве.

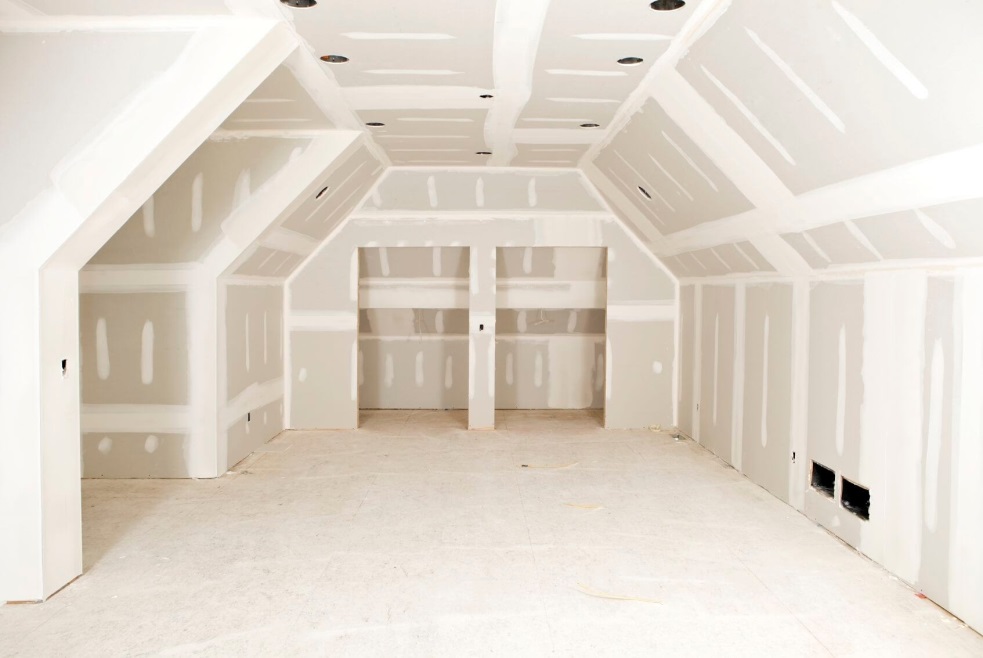

Выбираем гипсокартон для отделки мансарды

Это помещение с повышенной влажностью, а значит, вам подойдет влагостойкий вид материала двух видов – для стен и для потолка.

Совет. Отдайте предпочтение стеновым листам, имеющим средний и небольшой размер, толщиной минимум 12,5 мм. Для обшивки потолка используется потолочный материал, толщиной 8 или 9,5 мм.

Перед покупкой определитесь, сколько листов для обшивки помещения вам понадобится. Для этого сначала рассчитайте площадь поверхностей, а потом полученную сумму разделите на площадь одного листа гипсокартона. Чтобы не просчитаться, советуем закупить материал с запасом.

От выбранного типа отделки зависит то, какие еще материалы понадобятся и какой перечень инструментов следует иметь под рукой для выполнения работы. Обязательно потребуется соединительная лента – 120 м на 45 кв. м отделочного материала. Купите также пасту для замазки швов (по примерным подсчетам 4 литра пасты уходит на 9 кв. м материала).

Мансардная крыша дома своими руками

Если вы хотите знать, как правильно монтируется мансардная крыша дома своими руками, мы готовы рассказать вам об этом. Практически каждый третий собственник дома организовывал строительство самостоятельно. Но стоит помнить, что этот этап чаще всего — самый сложный среди остальных работ.

Для того чтобы правильно организовать процесс, необходимо сразу понять, какие могут возникнуть сложности, чтобы затем успешно с ними справиться или вовсе избежать. Поэтому предварительно следует изучить различные материалы, в которых рассказывается об устройстве конкретных крыш, монтаже и порядке работ. В таком случае мансардная крыша дома своими руками станет для вас понятным процессом, и у вас не возникнет проблем.

Какие могут быть варианты?

От того, какой будет форма крыши, зависят многие факторы, в частности:

• количество материала;
• схема монтажа;
• сложность работ.

Крыша в свою очередь может быть:

• ломаной;
• односкатной;
• двух- или четырёхскатной;
• многощипцовой.

Второй вариант наиболее прост для исполнения, а также позволяет значительно сэкономить материалы. Для подобной крыши вы легко сделаете каркас, но чтобы сделать в ней мансарду, необходимо тщательно рассчитать угол наклона — а это могут только профессионалы.

Что касается двухскатной крыши, она, пожалуй, является наиболее популярной. Под ней легко можно разместить комнаты для проживания. Четырёхскатная крыша более сложна в исполнении ввиду большого количества составных элементов. Поэтому вы должны заранее знать, какая вам нужна мансардная крыша дома своими руками.

Порядок выполнения работ

Пошаговая инструкция, по которой должны выполняться все работы, выглядит следующим образом:

1. Сначала вы определяете размеры здания, чтобы затем подготовить эскиз крыши;
2. После этого происходит закупка материалов;
3. Затем вы должны закрепить мауэрлат;
4. И только в конце осуществляется непосредственно монтаж каркаса, а затем кровли.

Необходимо заранее рассчитать, где будет находиться вентиляция, а также обеспечить гидроизоляцию: так вы избежите многих проблем, которые могли бы возникнуть. Непременно стоит посмотреть материалы, касающиеся проведения работ, подробно изучив их, — тогда вас не разочарует мансардная крыша дома своими руками.

Видео: Мансардный этаж

С этим материалом читают так же:

Виды и особенности кровли дачного дома

Строительство крыши дачного дома своими руками

Кровля из профнастила

Сарай с односкатной крышей своими руками

Обзор лучших вариантов кровли — часть 1

Обзор лучших вариантов кровли — часть 2

Поэтапное строительство кровли своими руками

0

Технология строительства

Устройство мауэрлата

При строительстве дома из дерева мауэрлатом служит верхний венец стены. Во всех остальных конструкциях мауэрлат является отдельной деталью крыши. Для его монтажа еще на стадии возведения стен происходит заливка бетонным раствором шпилек или анкеров с шагом минимум два метра. При монтаже мауэрлата к стенам, выполненным из кирпича, можно использовать в качестве крепежа скобы.

Важно: обязательно до монтажа мауэрлата на верхней части создается слой гидроизоляции. Его можно создать из рубероида, сложенного в два слоя.

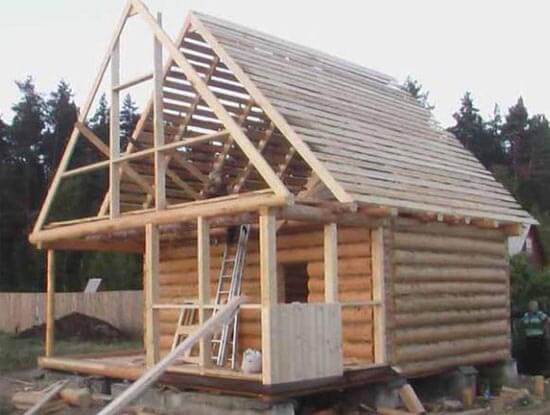

Возведение опорной конструкции

На следующем этапе сооружения мансардной крыши устанавливают балки перекрытия. Материалом этой детали служит, как правило, брус сечением 200х200 мм. Монтаж брусьев происходит с опорой на мауэрлат или выемки в стене, которые выполняются в виде кармана.

Процесс начинается с укладки крайних балок с выравниванием их по уровню. После этого между ними натягивается шнур, который служит ориентиром для монтажа промежуточных брусьев. Если технология предполагает укладку в карманы, то края балок обрабатываются с помощью битумной мастики и оборачиваются рубероидом в два слоя.

Совет: наиболее оптимальным принято считать шаг равный 600 мм. Это позволит не делать подрезку плит утеплителя перед созданием слоя теплоизоляции.

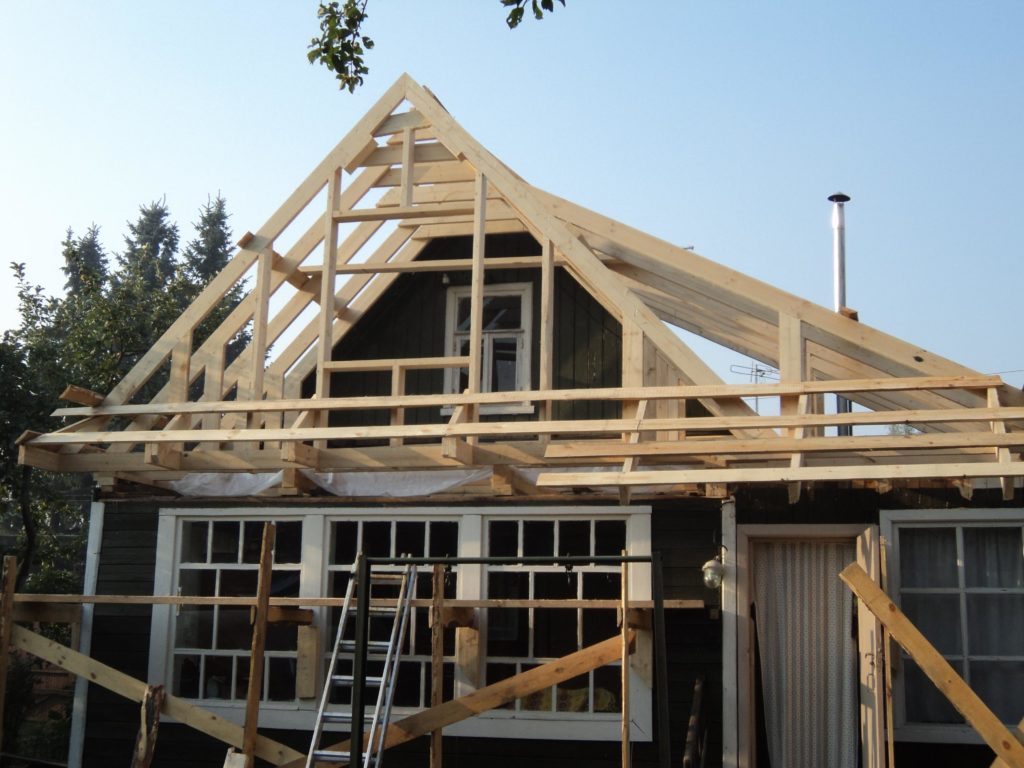

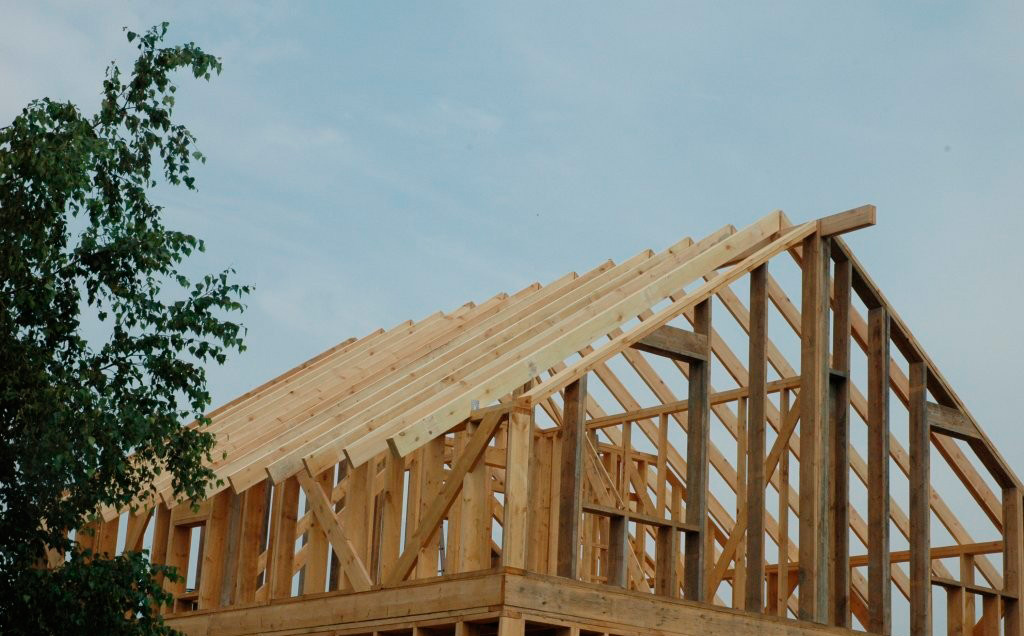

Установка стропильных ног

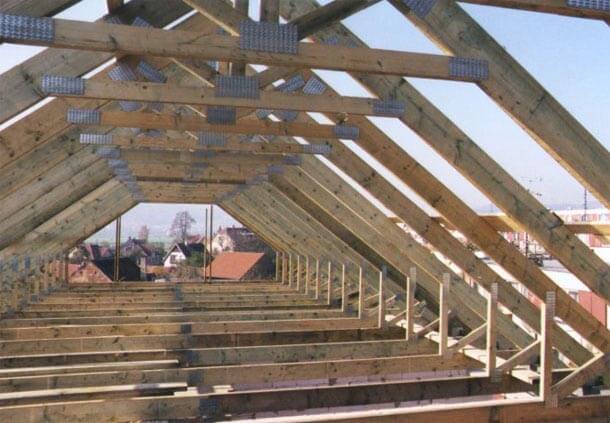

Надежность конструкции мансардной крыши во многом зависит от правильности монтажа стропильной системы. Порядок выполнения работ на этом этапе заключается в следующем.

Установка стропильных ног

На каждой из балок монтируется вертикальная стойка, которая выполняется из бруса сечением 150х150 мм. Затем устанавливаются прогоны из доски размерами 50х150 мм. На них укладываются ригели, материалом для которых служит доска сечением 50х200 мм. В сборе конструкция из этих элементов выглядит как параллелепипед, который является каркасом жилого помещения мансарды.

Далее устанавливаются наслонные стропила. Их делают из бруса с поперечным сечением 50х150 мм.

Рекомендуется перед этим подготовить шаблон. Для этого доску с небольшой толщиной прикладывают одним концом к мауэрлату, а другим – к прогону. В соответствии с конфигурацией линии пересечения размечают и выпиливают шаблон, по которому ведется крой стропил.

После этого производится разметка центра крыши. Это необходимо для монтажа висячих стропил. Для получения требуемой формы верхних концов стропил подготавливают шаблон, который выполняют из доски.

При помощи металлических пластин осуществляется их фиксация по центрам. Для укрепления нижних стропил используются подкосы, материалом которых служит доска размерами 50х150 мм. В завершении зашиваются фронтоны.

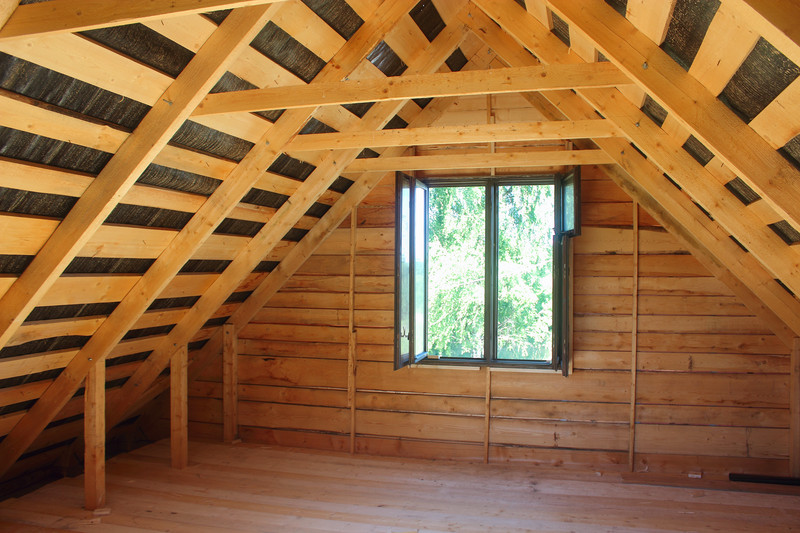

Устройство обрешетки

Конструкция обрешетки зависит от кровельного материала, используемого для сооружения мансардной крыши. Если применяется металлочерепица или профнастил, то сооружают разреженную обрешетку, при монтаже рулонных материалов – она выполняется сплошной.

Устройство обрешетки

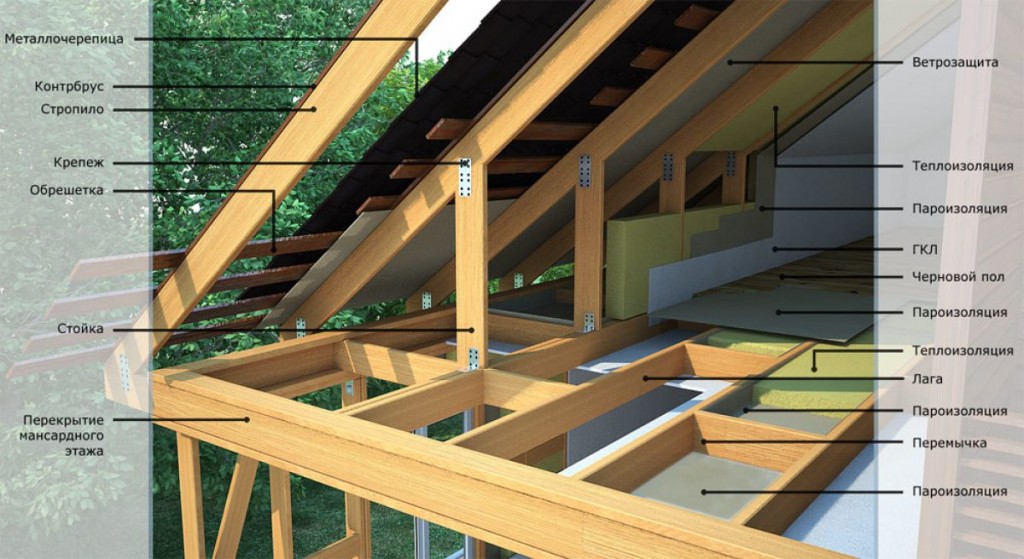

Кровельный пирог и другие элементы

Без качественной гидроизоляции невозможно создать надежную мансардную крышу. В большинстве случаев материалом гидроизоляции служит диффузионная мембрана. Монтаж ее осуществляется снизу и обязательно должен предусматривать нахлест, величина которого зависит от угла наклона ската. Для фиксации пленки используются специальные скобы. Сверху мембраны устраивается контробрешетка, на которой крепится материал кровли.

Важно: в ходе монтажа пленки не следует допускать натяжения. Правильный ее монтаж предусматривает небольшое провисание, чтобы обеспечить вентиляцию пространства под кровлей.

Теплоизоляция мансардной крыши, чаще всего, устанавливается внутри помещения. Для этого укладывают теплоизоляционный материал, который прикрепляется к стропилам проволокой.

Совет: для создания теплоизоляции наиболее подходящим материалом является минеральная вата. Ее можно уложить максимально плотно между стропил, чего нельзя достичь при использовании пенопласта. Таким образом, не допускается возникновение мостиков холода.

Дома для постоянного проживания: популярные проекты

А теперь рассмотрим наиболее популярные размеры каркасных домов с мансардой. Как мы уже знаем, дома с мансардами любят за отличное сочетание стоимости и получаемой полезной площади жилья. Однако какие габариты строения позволяют снизить количество отходов стройматериалов и тем самым сократить траты на возведение дома? Как известно, материалы, использующиеся для постройки каркаса и стропильной системы, имеют длину около шести метров. Следовательно, дома размером 6 на 6 являются одним из самых привлекательных вариантов бюджетного строительства и пользуются огромным спросом.

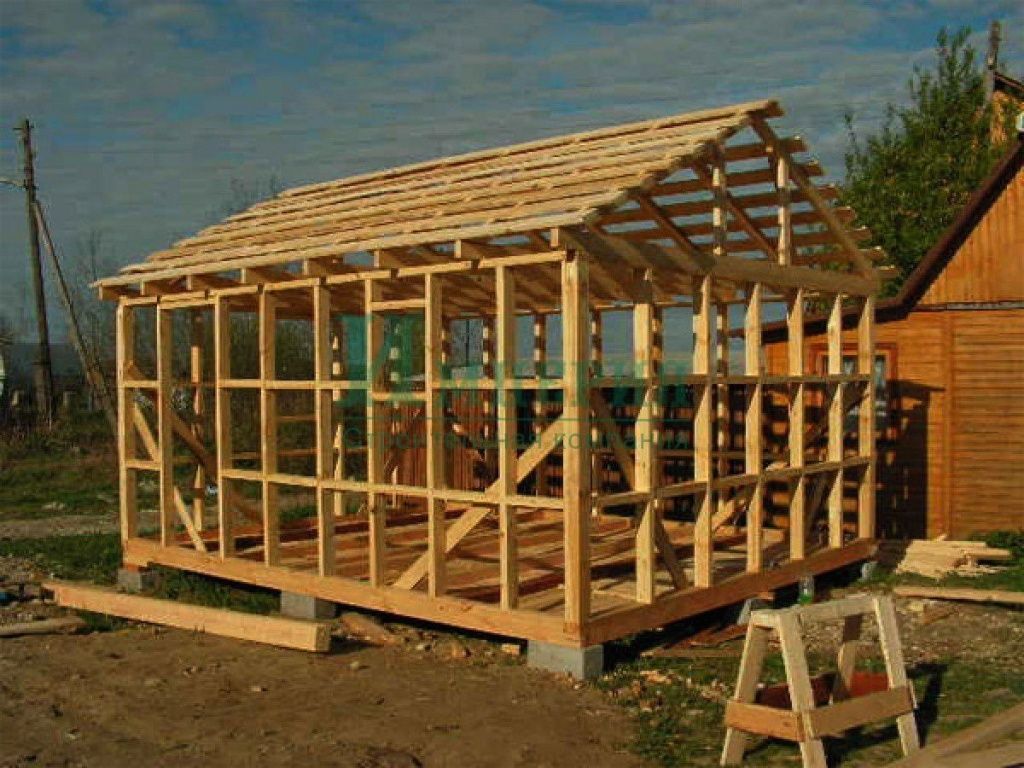

Проект дома 6*6

Типичный каркасный дом с мансардой не перегружен декоративными элементами снаружи и не имеет сложной планировки.

Каркасный дом 6*6 с мансардой 4*5

В таком варианте реализации каркасного дома мы получаем мансарду размером 4 на 5 метра. В случае, если к дому будет пристроена терраса, то обустройство общего капитального основания придаст устойчивость всей каркасной конструкции.

Дом с нависающей мансардой

Такой проект представляет собой каркасный дом с просторной террасой и мансардой. Использование подобного подхода позволяет увеличить площадь второго этажа. Террасу можно расположить как спереди здания, так и сбоку.

Как можно улучшить внешний вид каркасного дома с мансардой размерами 6 на 6 метров? Стоит обратить внимание на внешнюю отделку дома. Существует несколько подходов к ее реализации.

Первый из них – создать отделку в классическом американском стиле из винилового сайдинга и металлической черепицы. Второй – использование мягкой черепицы и декор фасада в стиле фахверк. Стоимость реализации двух вариантов в принципе схожая. Какой придется вам по душе – тот и будет радовать вас годами.

Еще фасад здания можно украсить с помощью декоративных архитектурных элементов. Один из них – добавление к фасаду эркера.

Он дает возможность не только улучшить внешний вид дома, но и создать уютный интерьер. Вместе с использованием двухскатной кровли эркер впечатлит не только ваших друзей, знакомых и соседей, но даже профессиональных строителей каркасных домов.

Помимо этого к дому можно пристроить балкон на втором этаже чтобы иметь возможность любоваться звездным небом не выходя из здания.

Балкон подходит к использованию вместе с «ломанной» крышей или мансардой с высоким коньком. К слову о кровле. Ее тоже можно сделать нетипичной. Среди вариантов:

• Неравноскатная крыша;
• Двухскатная с «кукшкой»;
• Полувальмовая или вальмовая.

Все перечисленное можно реализовать на базе дома размером «шесть на шесть». Кое-что можно обустроить и своими силами, почти ничего не затратив, а остальное придется возводить руками профессионалов за соответствующее сложности вознаграждение.

Дома до сотни квадратный метров

Помимо каркасных домов габаритами 6*6 существует масса других проектов с интересными планировками. Больше площади – больше пространства для реализации нестандартный решений по планировке и фасадам.

Дом 6*8

Подобный проект каркасного дома с мансардой дает возможность «поэкспериментировать» со сложностью кровли, использовав двухскатную форму с разными скатами, а также оптимизировать внутреннее пространство здания, разместив лестницу в просторном холле и сэкономив жилое пространство.

Еще возведение такого каркасного дома с мансардой позволяет установить «кукушку» на крыше использовав один скат кровли.

Дома больше 100 кв.м.

Некоторые люди полагают, что построить большой дом по каркасной технологии невозможно, однако зарубежный опыт показывает что это не соответствует действительности. Потому изучим проекты, рассчитанные на большую семью.

Дом 6*10

Отличительная черта такого каркасного дома с мансардой может заключаться в планировке. Так, второй этаж можно использовать под обустройство огромной спальни с выходом на балкон.

Каркасный дом 8*10

Подобный дом можно возвести с вальмовой кровлей, что позволит существенно увеличить полезную площадь мансардного этажа, получив при этом фактически полноценный двухэтажный дом.

Дом с мансардой 11*12

В конце статьи у нас на обзоре каркасный дом с мансардой, имеющий сложную планировку. Постройка подобного здания требует привлечения большой бригады строителей и специальной техники, а также создания сложного плана, в котором будет учтена каждая мелочь, каждый элемент конструкции. Конечно, профессионалы могут построить такой дом всего за несколько месяцев. Однако построить подобный каркасный дом с обустроенной мансардой своими руками будет проблематично.

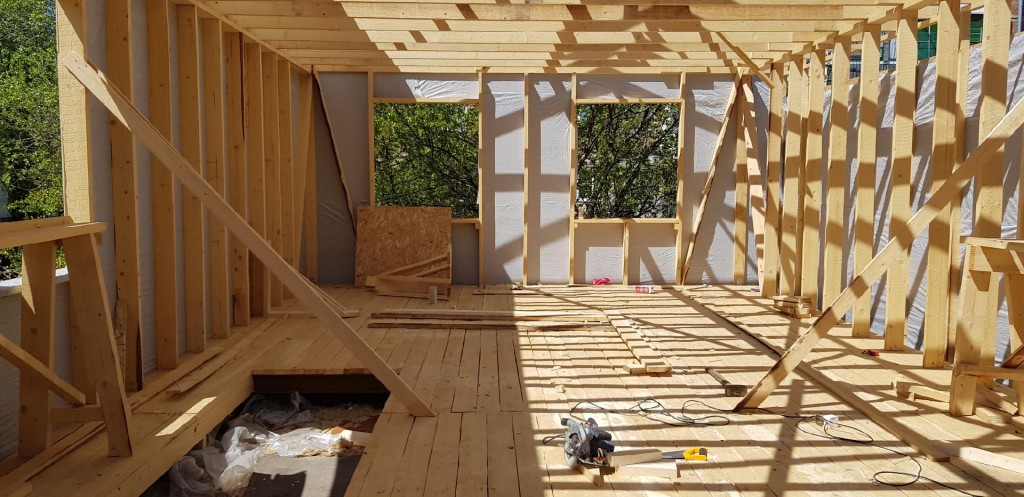

Каркасная мансарда – тепло, удобно, быстро

Резюмируя вышесказанное, стоит отметить – каркасная технология – самый быстрый способ построить теплое и удобное помещение под крышей дома. Благодаря высокой степени теплосбережения наверху можно обустроить спальню, детскую или уголок для отдыха. Там не будет холодно даже при серьезных отметках ниже нуля на термометре.

Недостатков у каркасной мансарды практически нет. Все негативные явления, о которых упоминают владельцы домов, обычно вызваны несоблюдением технологи строительства или неверным подбором материалов. Единственный нюанс – помещения потребуют адекватной вентиляции. Можно соорудить настоящую вентиляционную систему, если в доме проживает более 2-3 человек. В случае небольшого количества жильцов достаточно окон с микропроветриванием и естественного воздухообмена.

Наслонная система имеет дополнительную опору на капитальные перегородки

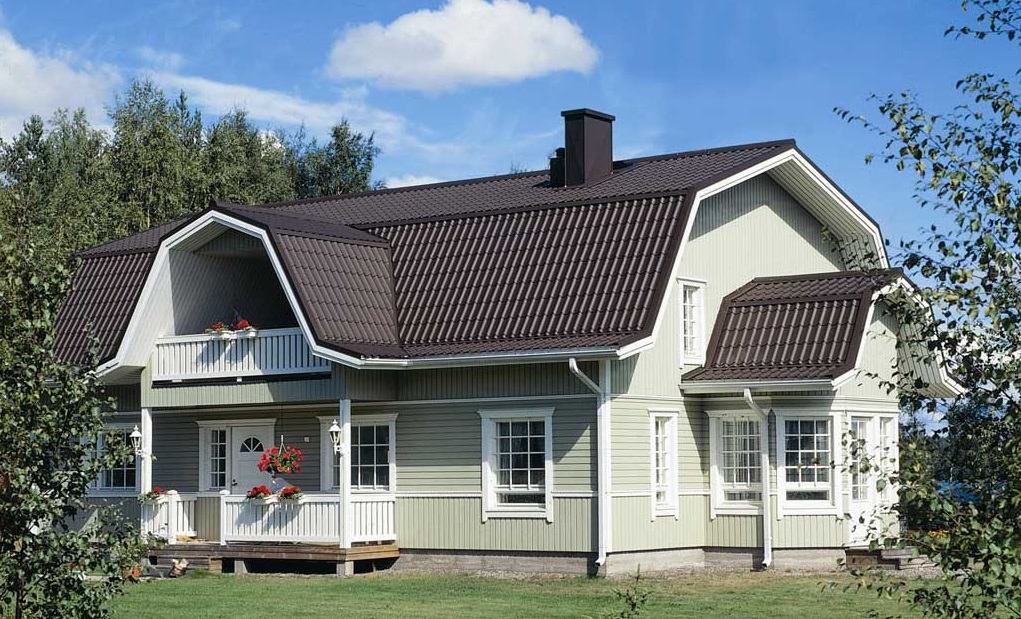

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

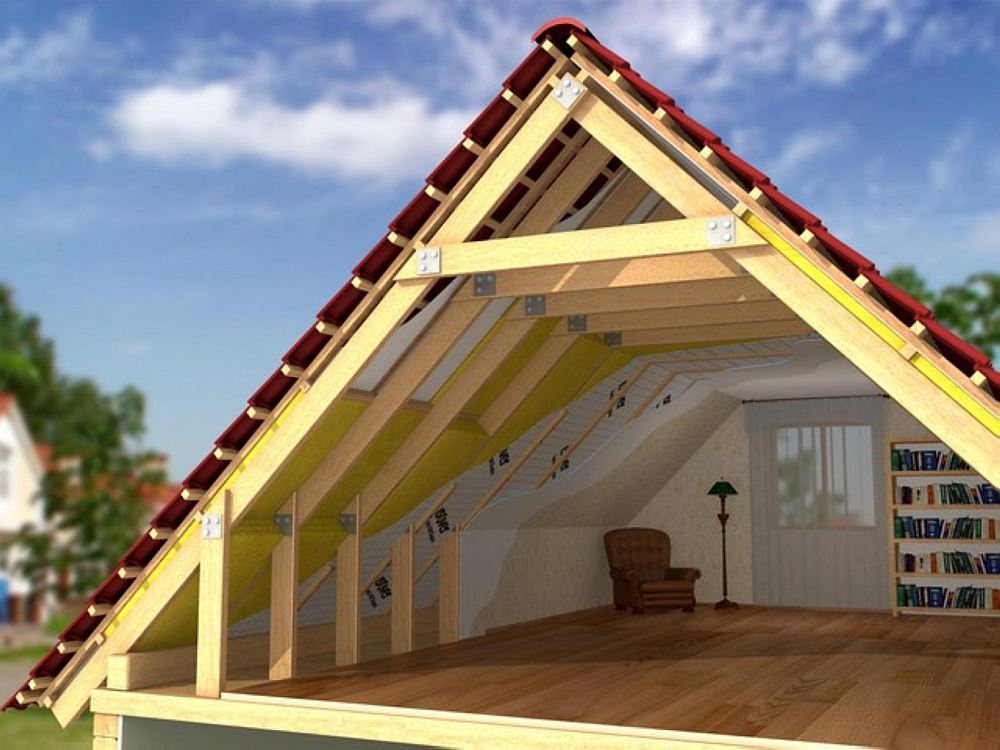

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

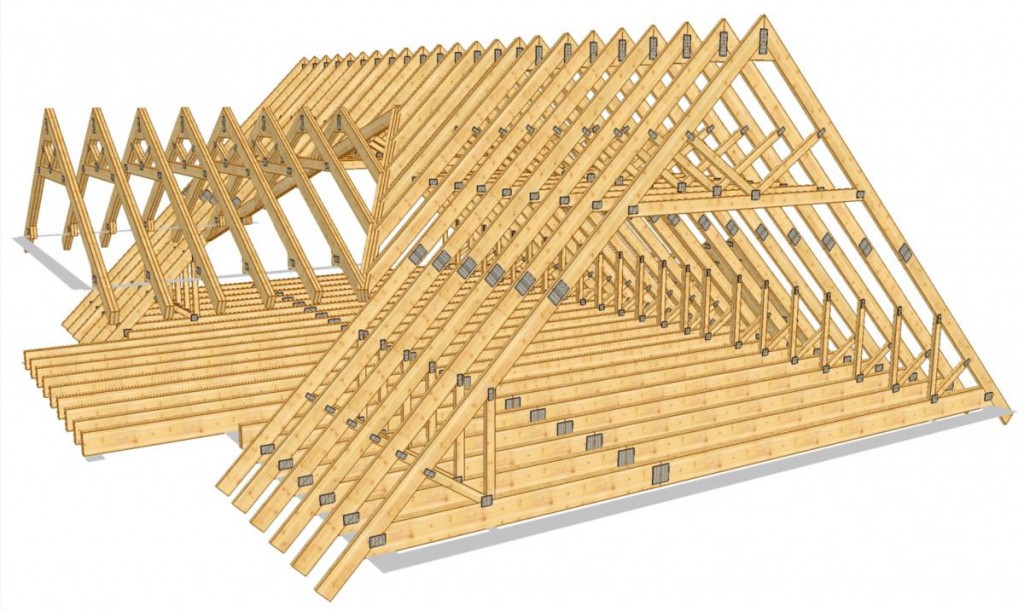

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематически проводят в следующем порядке.

Стропиловка двускатной крыши

1. Верхний брус крепят к стойкам, причем первый по счету одновременно будет служить подстропильной рамой.
2. Устанавливают мауэрлат.
3. Монтируют стропильные ноги с шагом 60– 100 см. Сначала устанавливают фермы, крайние к фронтону и протягивают уровень, в соответствии с которым устанавливают промежуточные элементы.
4. Стропила в верхней части каркаса соединяют между собой.
5. Для кровель длиннее 7 м устанавливают коньковую балку.

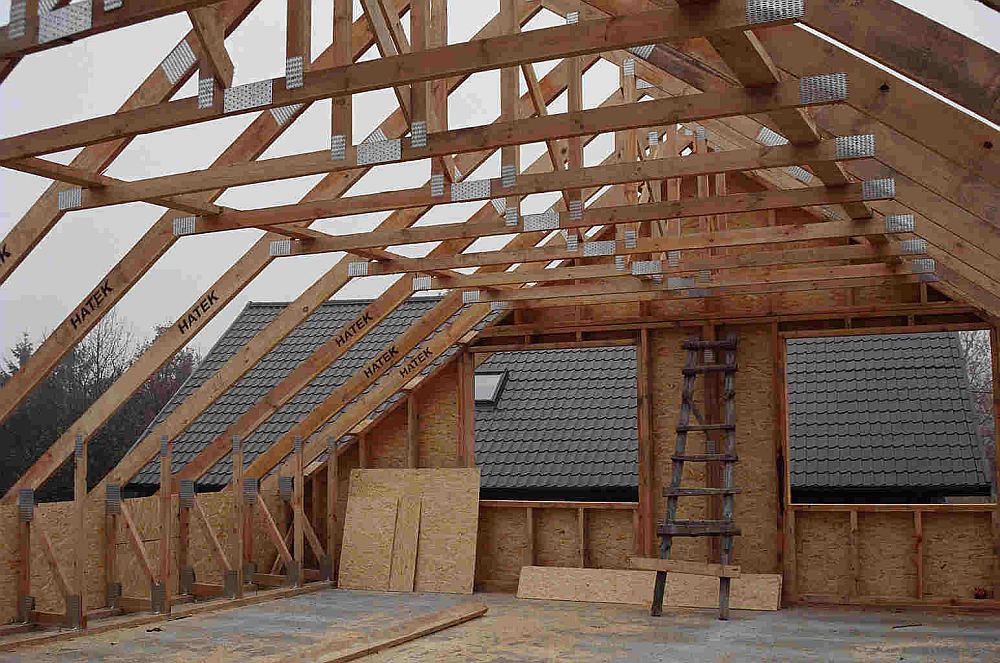

Правила крепления стропил

К мауэрлату их крепят жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия между закрепленными элементами.

Крепление к мауэрлату: скользящее и жесткое

Для этого

• используют металлические уголки для крепления нижней части стропил с дополнительной жесткой опорой на подшивной брус;
• крепят на запил, выполненный на стропильной ноге и дополнительно фиксируют соединение, используя скобы, гвозди, проволоку.

Скользящее сопряжение элементов обеспечивает стропилам свободу перемещения в определенных пределах. Оно больше подходит для деревянных домов, так как исключает деформацию несущей системы при усадке дома. Выполняют его, используя «салазки», скобу, гвозди.

Крепление к коньку: встык и внахлест

Крепление к коньку выполняют:

• соединением стропил встык, обрезав верхние края под определенным углом.
• креплением на прогон по одному
• соединением внахлест.

В дополнение к теоретическому материалу рекомендуем посмотреть, как на практике монтируется стропильная система мансардной крыши видео урок.

Особенности строительства кровли для мансардного помещения

При работе с материалом очень важно помнить, что используемая для монтажа древесина обязательно должна быть хорошо просушена и обработана специальными составами, повышающими стойкость к огню и обладающими антисептическими свойствами.

Безусловно, строительство мансарды своими руками должно проходить при соблюдении определенных правил, в особенности это касается крыши конструкции, так как именно от качества ее выполнения будет во многом зависеть микроклимат внутри сооружения.

При обустройстве кровли следует учитывать следующие рекомендации:

• толщина стропильных ног не должна иметь показатель, меньший 250 мм;
• важно, чтобы материалы, применяемые для термоизоляции, сохранили свои технические свойства в условиях повышенной влажности. Такими обычно являются вспененные по особому принципу стекло и полистирол;
• ни в коем случае не стоит забывать о такой важной системе, как вентиляция, оборудовать которую следует в пространстве между изоляцией и покрытием для кровли;
• пленка, задерживающая пар, должна лежать поверх утеплителя;
• при необходимости нужно позаботиться и о защите от влаги и лишнего шума, также уложив специальные материалы.

Теплоизолирование мансардных кровель

Создание качественного и надежного теплоизолирующего слоя критически важно для любого варианта кровли мансардного типа. Это продиктовано тем, что стенки мансардного помещения являются одновременно и плоскостями мансардной кровли, либо, очень часто, расположены максимально близко к этим плоскостям. Поэтому в холодный период мансардное подкровельное пространство быстрее охлаждается и промерзает, а в теплый период — сильно нагревается.

Процесс утепления мансардной крыши при помощи минеральной ваты

Так как чаще всего мансардное помещение эксплуатируется круглогодично — как жилые комнаты, то в нем теплоизолируют все поверхности и плоскости, контактирующие с окружающей мансарду внешней средой. Теплоизолирование делают в несколько слоев, включающим, тепло-, паро- и гидроизолирование.

Для уменьшения расходов на строительство и в бюджетных вариантах теплоизолирования используют минвату. Ее укладывают в пространство между стропилинами, поэтому их размер подбирают в соответствии с его параметрами, а при необходимости выполняется обрезка приобретенного теплоизолятора под существующие размеры проемов между стропилинами.

Размещаются листы теплоизоляционного стройматериала на предварительно смонтированный пароизоляционный слой, а сверху минваты прикрепляется гидроизоляция. В подобной слоеной системе формируются воздухозазоры, которые располагаются между пароизоляцией и минватой, и слоем минваты – с гидроизолятором. Такие воздухоканалы обеспечивают вентилирование и проветривание всей кровельной системы. Это значительно улучшает теплоизолирующие характеристики мансардной кровельной конструкции.

Важно: при утеплении конструкции мансардной кровли важно выполнить его как можно качественнее, так как от качества теплоизолирования и обустройства вентилирования подкровельного пространства зависит микроклимат будущего мансардного пространства и комфортные условия для последующего использования такого помещения.

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

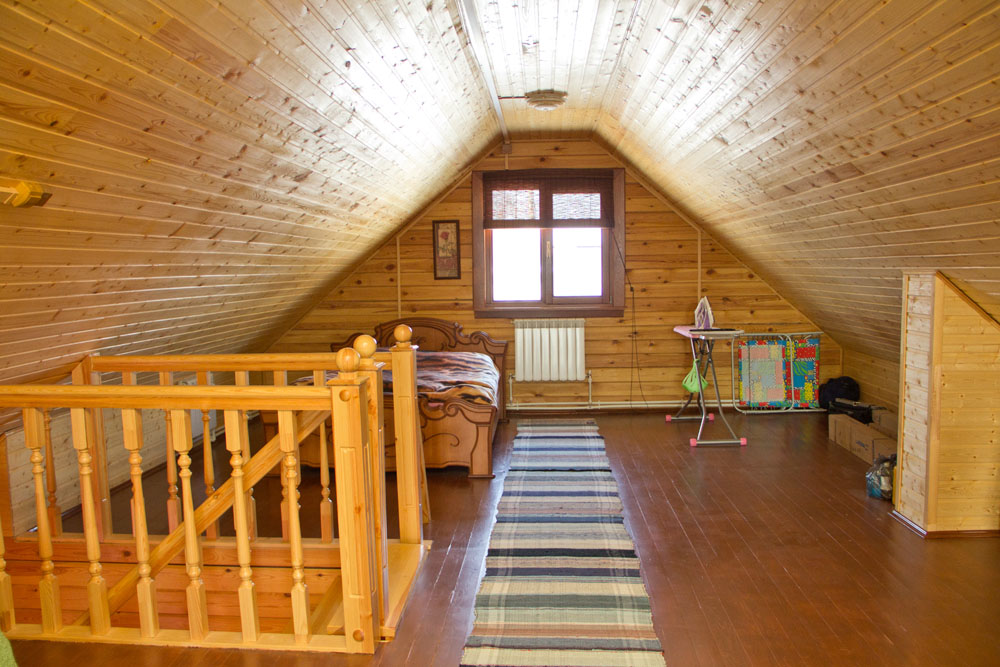

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Прибивание обрешетки

Крепление обрешетки на ломаной крыше

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

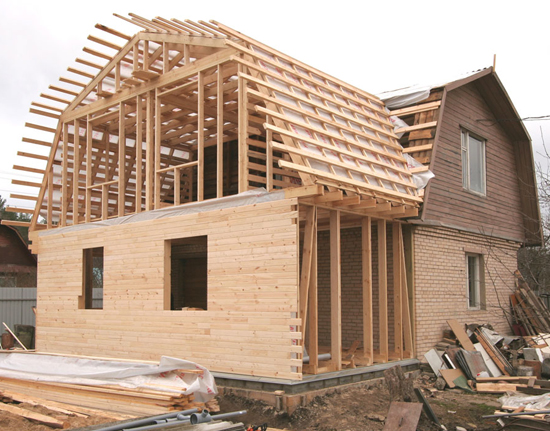

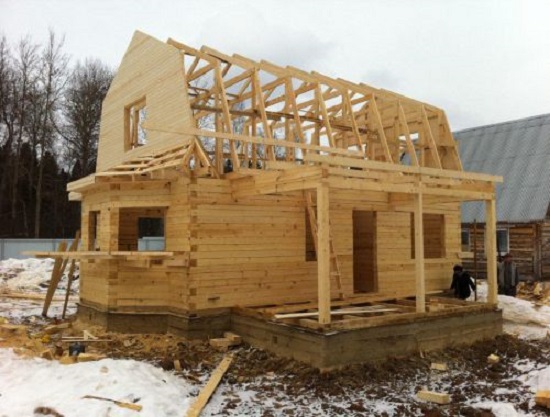

Ломаная мансардная крыша

Утепление крыши

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Ломаная крыша

Удачной работы!

Видео – Ломаная крыша своими руками

Основные преимущества и недостатки Мягкая кровля Технониколь: виды и характеристики Асбестоцементные листы: достоинства и недостатки Основные виды утеплителей

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки. Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

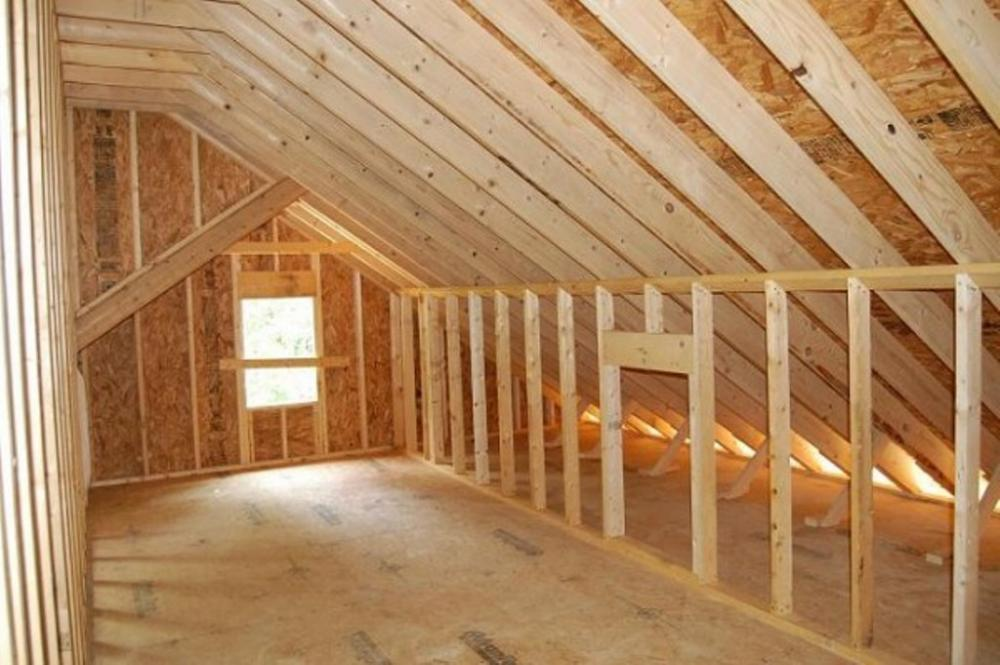

Размещение перегородок

Продумайте установку санузла с компоновкой ванны, раковины и унитаза. Санузел правильно сделать на каждом этаже. Также отделите комнаты так, как вам удобнее. Не рекомендуется делать пространство к дому с мансардой слишком сжатым.

Постройка мансарды предполагает что оконные и дверные проёмы должны находиться на одной линии. Если поставить двери со светопрозрачным заполнением, можно обеспечить освещение для лестницы. Нормальная ширина коридора примерно 1м и 20 см. В среднем доме может вместить две спальни.

Толщина перегородок в построенном помещении должна быть не менее 200 мм с запасом размеров под отделку с учетом:

• Перегородочного профиля -100 мм;
• Двух листов гипсокартона.

Особенности надстройки мансарды

Надстраивать ли мансарду, решают, исходя из двух факторов:

Основной вопрос – выдержат ли стены пожившего дома вес предполагаемой конструкции, даже если речь о самом облегченном, каркасном варианте. Поэтому первым делом следует составить план и сделать приблизительный расчет несущей способности стен и фундамента. Тут будет играть роль не столько тип стенового материала, сколько состояние стен. Иные срубы с полувековой историей значительно крепче относительно «моложавых» каменных построек.

Целесообразность такой глобальной реконструкции зависит от габаритов дома – если он чересчур компактный, то и жилая мансарда с учетом конструктивных особенностей получится крохотная. Если ширина дома меньше пяти метров, то такое сооружение, как мансардный этаж, надстраивать бессмысленно. Однако при всех ограничениях иногда маленькая интересная мансардная комната лучше, чем ничего, главное, чтобы стены выдержали и кошелек потянул.

При заливке армопояса в него сразу закладывается крепеж под мауэрлат (шпильки), который будет прочно фиксировать всю конструкцию на месте.

Без достаточного утепления невозможно построить мансарду даже для сезонного пребывания, так как без изоляции летом в чердачном помещении будет парная. Мансарда в жилом доме утепляется по всему периметру, чтобы образовался замкнутый контур – перекрытия, наклонные и вертикальные стены, фронтоны. Сегодня изоляция может быть какой угодно – от типичных плит, рулонов и матов до задувки, засыпки и напыления. Однако независимо от разновидности, ее толщина должно быть достаточной для обеспечения нормативного коэффициента теплосопротивления стены (табличные данные по регионам).

Если речь о минеральных плитных теплоизоляторах, используемых чаще всего, то для большинства регионов достаточно 150-200 мм. Эффективнее уложить эту толщину в несколько слоев с перехлестом швов, чтобы минимизировать утечки тепла. Так как мансарда относится к отапливаемым помещениям, большое значение уделяется устройству пароизоляционного барьера, чтобы теплый воздух не провоцировал выпадение конденсата в утеплителе или кровельном пироге.

Для свободного вывода влаги, которая, несмотря на все барьеры, будет скапливаться между утеплителем и кровельным покрытием мансардного этажа, необходим вентиляционный зазор не менее 5 см, а в идеале – и коньковый аэратор.

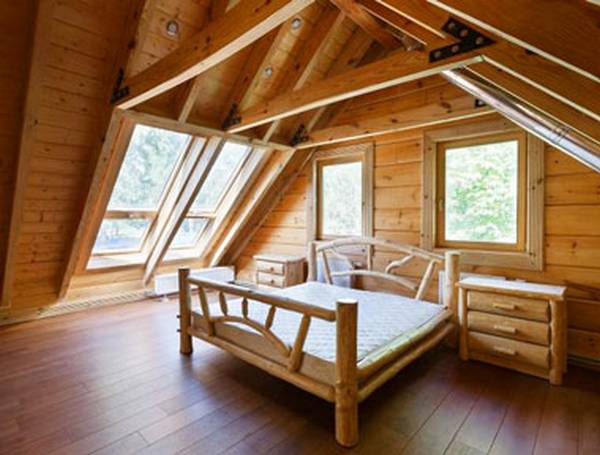

Самый простой вариант – вертикальное окно, устанавливаемое во фронтонах, но для полноценного освещения необходимы и специальные, мансардные окна, монтируемые непосредственно в кровлю.

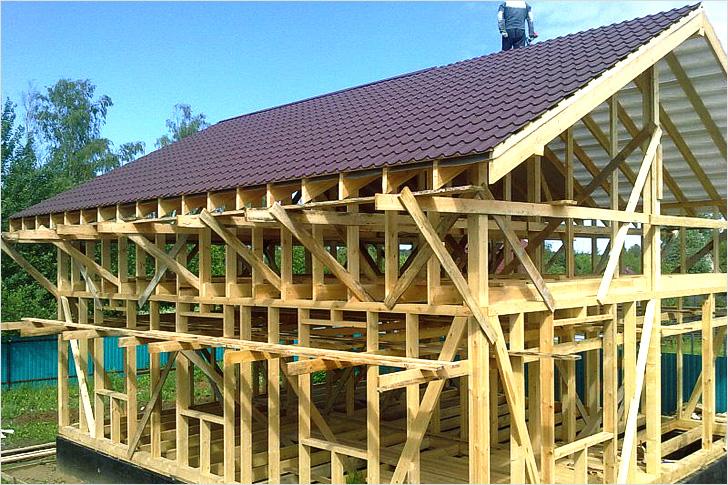

В большинстве случаев надстраивают каркасные и брусовые мансарды, так как они и легче, и дешевле, и строительный процесс быстрее. Учитывая, что дом жилой, чем быстрее он будет снова под кровлей после демонтажа старой, тем лучше. Если же выбирают более капитальный, каменный вариант, то отдают предпочтение облегченным материалам (газоблок, пеноблок, керамзитобетон).

Источник
