Возведение фундамента на пучинистых грунтах

Как поступить если грунт пучинистый?

Мелкозаглубленный фундамент на пучинистом грунте. Перед тем как возводить фундамент, в первую очередь проводят изыскательные работы. Которые определяют вид, и свойства грунта с тем, что придется работать. Для начала на строительной площадке бурят скважины, из которых берут пробы грунта. Оценив эти пробы и характер возводимого здания, выбирается вид фундамента. Самая проблемная почва под фундаментом – это глина. Так как, она имеет свойство расширяться при замерзании в ней воды.

Наиболее популярным видом фундамента на глине является монолитная плита. Но, к сожалению, такой способ будет очень трудоемкий и дорогой. Чаще всего такое основание используют для больших зданий, зачастую для домов из кирпича.

МЗЛФ в действии

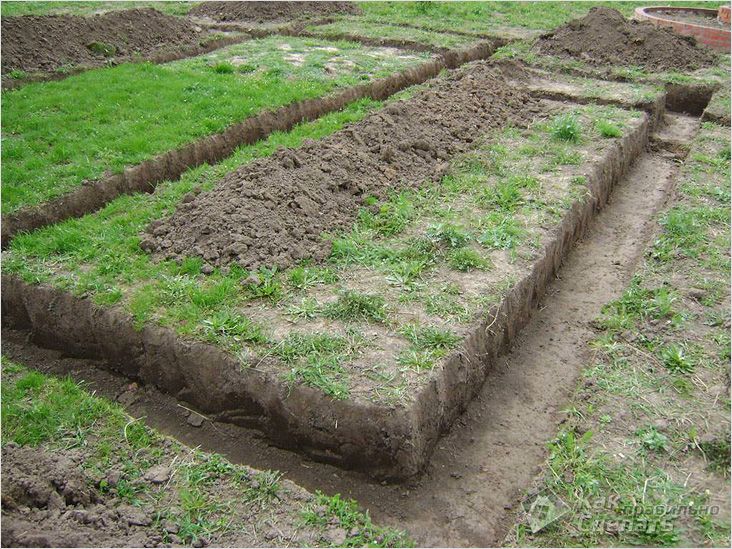

Строительные работы по возведению мелкозаглубленного основания для дома на пучинистом участке имеют более расширенный список, но защищать дом и фундамент от разрушения о подтопления необходимо. Так как заглубленные стены бетонной ленты находятся на глубине не более 0,5-0,7 м, то силы пучения, проявляющие себя на уровне промерзания грунта, на него не действуют, однако остается опасность перенасыщения стройматериалов основания и стен дома влагой. Поэтому должна быть обеспечена дополнительная гидро- и теплоизоляция ленты.

Если на участке с пучинистым грунтом планируется строить тяжелый дом из бетона или плит, то слой пучинистой почвы лучше заменить. Это – огромные объемы земляных работ, но в противном случае фундамент может не выдержать встречных нагрузок – и от веса дома сверху, и от сил пучения снизу. В таком случае МЗЛФ оказывается малодейственным, а оптимальной конструкцией будет столбчатый или свайный фундамент.

[ads-mob-1]При невозможности обустроить дом на другом основании МЗЛФ тщательно просчитывается, армируется, защищается от любых негативных воздействий на него, а стройматериалы для дома выбираются с целью уменьшить общую массу строения. Это могут быть ячеистые бетоны (пено- или газоблоки), древесина или хотя бы полый красный кирпич.

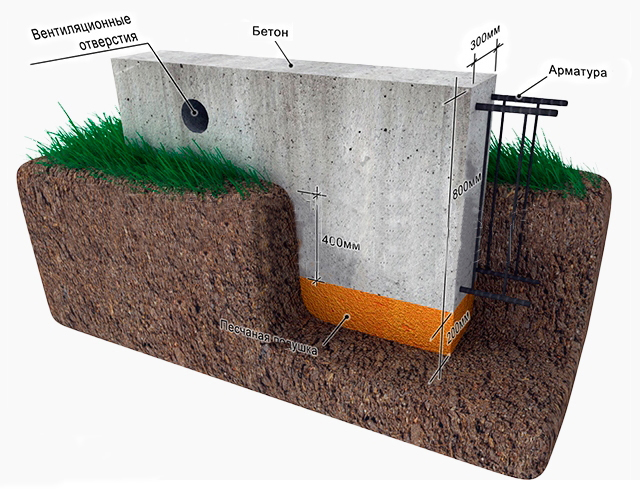

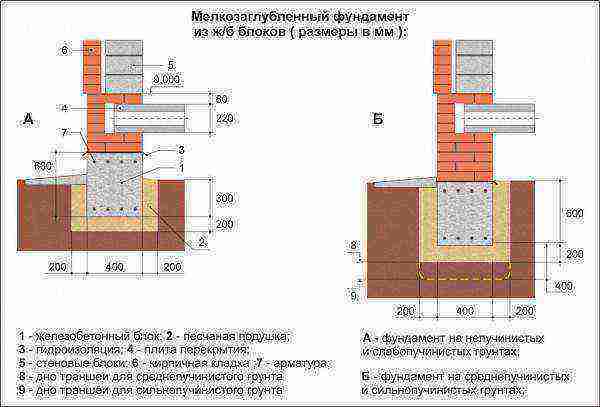

Схема фундамента мелкого заглубления

Из схемы выше видно, что МЗЛФ опирается на песчаную подушку, защищенную гидроизоляционными материалами (рубероид, битум, мембрана), бока траншеи также должны быть защищены гидроизоляцией. Гидрофобные присадки в бетонном растворе обеспечат ему бо́льшую прочность и устойчивость к впитыванию влаги. Дополнительно такой фундамент защищается дренажной и ливневой системами, построенными вокруг дома, а также прочной влагозащищенной отмосткой с утеплением. Армирование ленты проводится с усилением, то есть, арматуры в МЗЛФ должно быть на 30-50% больше, чем в обычном железобетонном фундаменте.

Пучинистость грунта

Характерной особенностью пучинистых грунтов является их подверженность морозному пучению.

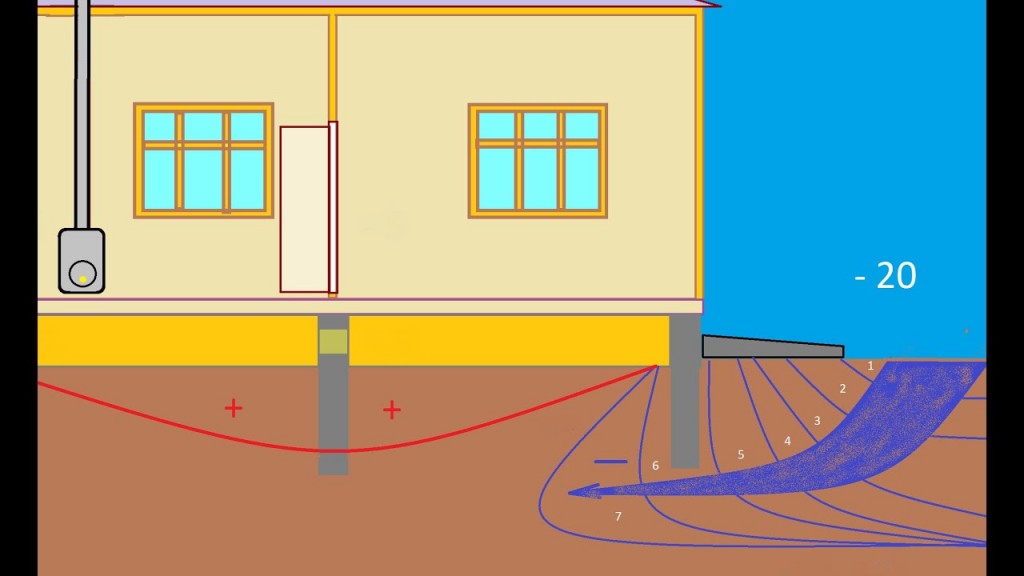

Процесс пучения грунта – это результат замерзания находящейся в нем влаги, которая превращается в лед.

Сила пучения глинистых грунтов способна разрушить любое строение, поэтому возведение на таких грунтах требует особой технологии производства работ

Так как плотность льда меньше, чем у воды, его объем больше. Пучинистые грунты включают три вида глинистых почв: супеси, суглинки и глины. В глине содержится очень много пор, что позволяет ей удерживать влагу. Соответственно, чем больше глины и воды содержится в грунте, тем выше его пучинистость.

Под степенью морозной пучинистости понимается величина, показывающая склонность грунта к возможному пучению. Определяют степень пучинистости как отношение абсолютного изменения объема грунта в результате замерзания к высоте грунта до того, как произошло промерзание.

Таким образом, здесь можно определить, как влияет процесс замерзания грунта на его объем. Если показатель степени пучинистости грунта составляет больше, чем , то такие грунты называют пучинистыми, то есть увеличивающимися на 1 см и более при промерзании грунта на глубину, составляющую 1 м.

Какой фундамент возводят на пучинистых и набухающих грунтах

В зимний период деформированная почва слегка приподнимается вверх даже несмотря на значительный вес постройки. Чтобы снизить вероятность проблем, возникающих во время эксплуатации здания, рекомендуется закладывать фундамент на границе промерзания или ниже ее уровня. Однако такой вариант надежно предотвращает воздействие морозного пучения лишь в нижней части базиса. Обширные боковые стороны остаются не слишком защищенными от касательного влияния почвенных деформаций.

Такой вариант является приемлемым для массивных домов, построенных из камня или кирпича. А вот фундаменты легких зданий на пучинистых грунтах глубокого заложения строить не рекомендуется. Это объясняется тем, что на устройство мощного базиса потребуется повышенная сумма расходов, которая вряд ли полностью оправдает себя. К тому же полной уверенности в абсолютной неизменности такого фундамента не будет из-за косвенного воздействия морозного набухания.

Таким образом, чтобы постройка на пучинистом грунте была надежной, желательно сделать прочный фундамент мелкого заглубления. Он сможет надежно сопротивляться набуханию грунта и равномерно распределять вероятную деформацию по всей поверхности базиса.

Чем больше степень деформации почвы, тем выше требования к конструктивной жесткости всех элементов основания дома.

Как можно противодействовать деформации почвы

Чтобы сделать крепкий фундамент на грунте, подверженном силе пучения, строительные работы следует проводить с применением определенных защитных действий.

• Замена почвы напесчано-гравелистый грунт или песок крупной фракции. Такой способ выбирают, когда необходимо снизить нагрузку на боковые стороны основания. Высокая стоимость и объемные земельные работы компенсируются абсолютной надежностью варианта.
• Проектирование фундамента с расширенной нижней частью конструкций. Это оптимальный вариант для обустройства ленточного, свайного или столбчатого базиса.

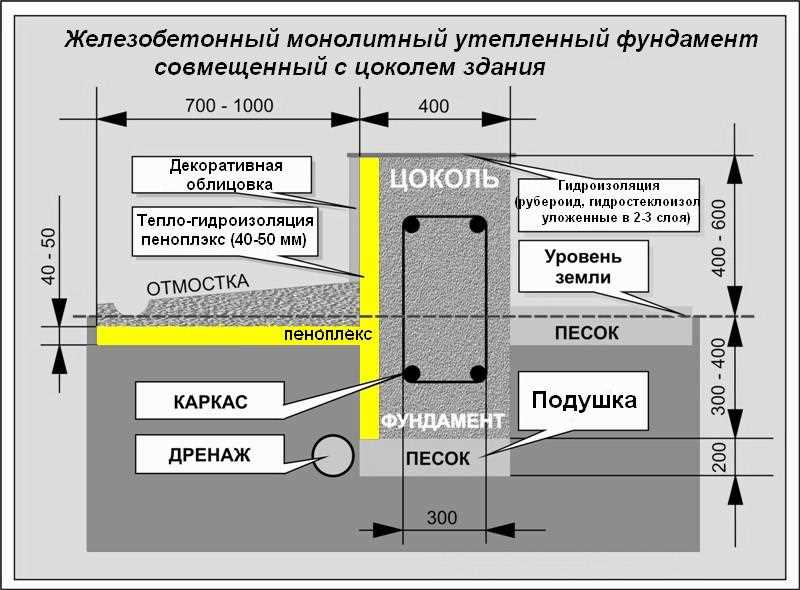

• Утепление мелкозаглубленных фундаментов под облегченные строения. Располагая слой теплоизоляции на грунте под основой и вокруг нее, можно полностью избежать пучения. Чем больше глубина промерзания, тем шире должно быть полотно утеплителя. Способ отличается высокой эффективностью только при наличии в здании системы обогрева и утепленного цокольного этажа.

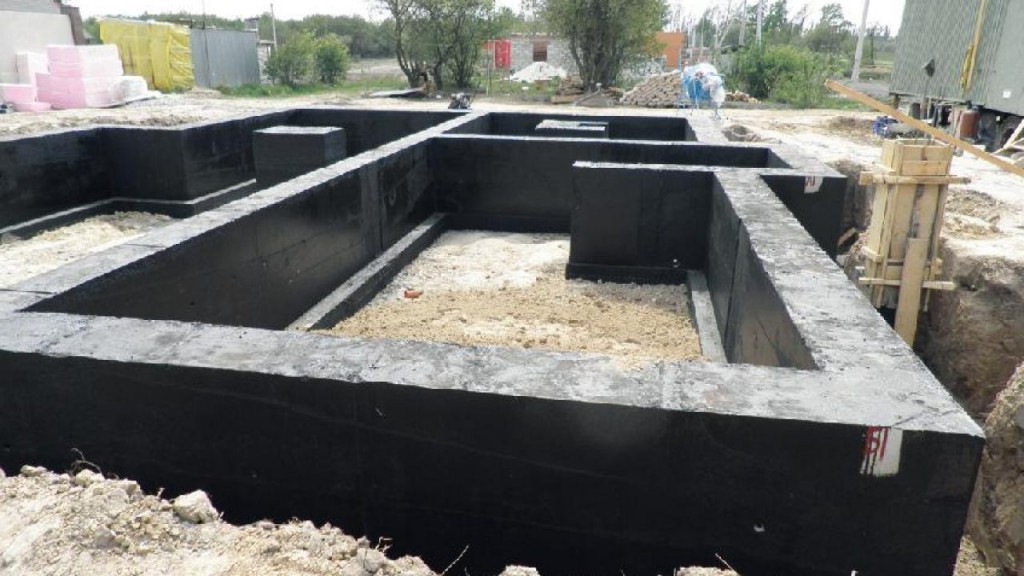

• Монтаж гидроизоляционной прослойки вокруг бетонной конструкции основания. Это препятствует возможному размытию почвы и предотвращает негативное воздействие агрессивных веществ, содержащихся в подземных водах. Кроме того, снижается сцепление фундамента с грунтовыми массами.

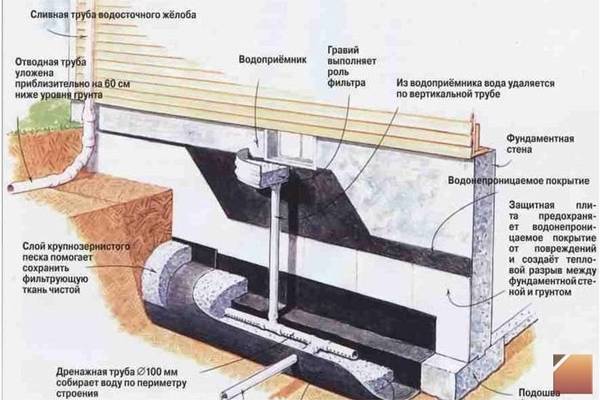

• Устройство дренажной системы для отвода подземных вод. По всему периметру фундамента примерно в полуметре от него прокапывают траншею. В нее укладывают под небольшим уклоном перфорированную трубу, завернутую в фильтрующий материал. Сверху засыпают гравием или крупным песком. Предпринятые меры способствуют значительному снижению пучения в районе расположения фундамента
• Обустройство ливневой канализации и отмостка вокруг постройки для отвода дождевой воды.

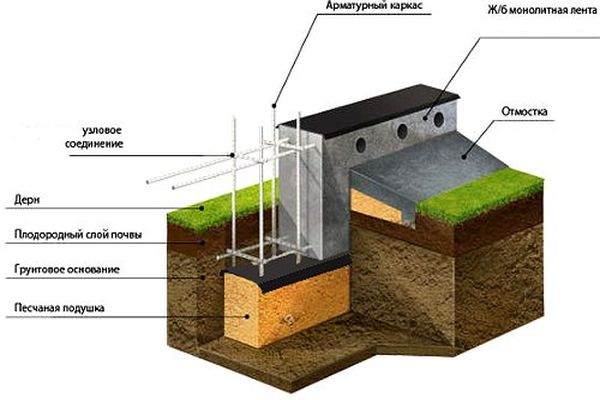

Монолитный мелкозаглубленный ленточный фундамент (МЗЛФ) для дома на пучинистых грунтах: особенности организации

Основанием мелкого заглубления в домостроении принято считать ленту, подошва которой находится не глубже 60 см. Именно поэтому особое внимание уделяется типу почвы. К примеру, по строительным нормативам запрещена заливка МЗЛФ на торфяных, сапропельных и глиняных почвах.

Уровень подземных вод также играет важную роль – чем ближе вода, тем неустойчивее будет конструкция основания. Помимо этого, делая мелкозаглубленный ленточный фундамент, опытные строители учитывают следующие факторы:

• Нагрузка на фундамент.
• Перепад уровней участка.
• Глубина заложения.
• Климат.

Если рельеф местности, на которой планируется строительство, выделяется перепадами высоты, то обустройство МЗЛФ в таких условиях довольно проблематично. Выходом может стать устройство стандартной ленты или выравнивание площадки. Оба варианта в плане затрат практически равноценны, важно только приготовить правильный бетон для заливки основания.

Преимущества и недостатки МЗЛФ

Во многих регионах России максимальный срок, когда могут быть произведены строительные работы, составляет не более 6-7 месяцев. Основание мелкого заглубления не требует больших временных затрат с привлечением тяжелой техники, что делает его привлекательным для многих застройщиков. Но это далеко не все достоинства МЗЛФ, специалисты отмечают еще несколько преимуществ:

1. Сокращенный расход стройматериалов.
2. Возможность самостоятельной реализации проекта.
3. При правильном расчете основание отличается надежностью.

Наряду с перечисленными преимуществами мелкозаглубленный ленточный фундамент монолитного типа на пучинистых грунтах имеет ряд недостатков:

• Невозможность применения основания при возведении многоэтажных построек из тяжелых конструкционных элементов.
• При близком расположении грунтовых вод необходимо обустройство дренажной системы, что влечет дополнительные финансовые затраты.
• По сравнению со свайными и незаглубленными фундаментами стоимость МЗЛФ выше.

Нужно отметить необходимость тщательного армирования ленты, поскольку каркас будет способствовать сопротивлению нагрузкам по всем направлениям.

Главная задача при организации основания мелкого заглубления – это отвод воды, когда нет воды, нет и пучения. Для этого по периметру делают дренаж, состоящий из канавы в полуметре от основания и перфорированной трубы. Вода через отверстия трубы будет попадать в дренажный колодец.

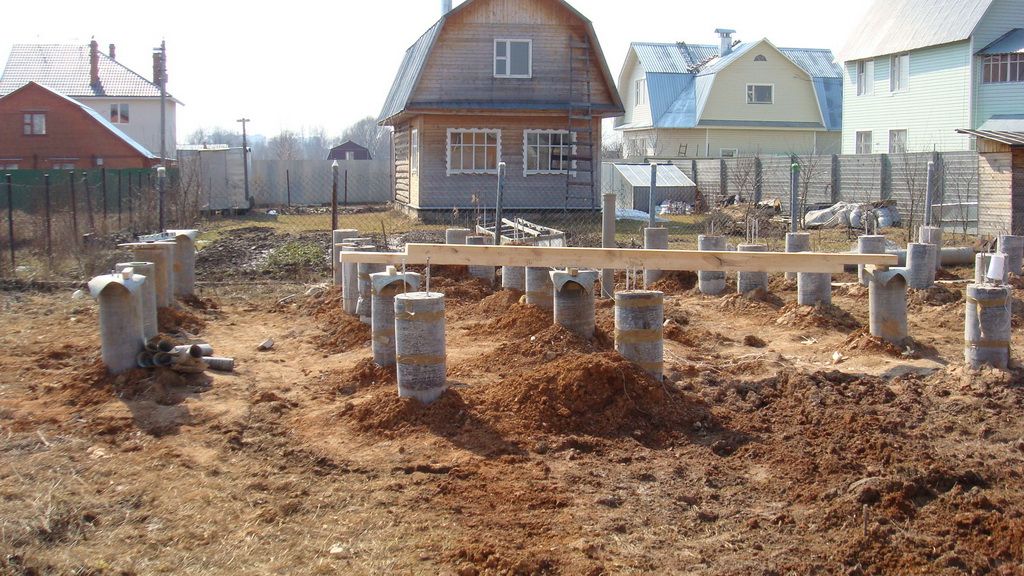

Столбчатый фундамент

При постройке дома легкой конструкции, забора или сарая можно заложить столбчатый фундамент.

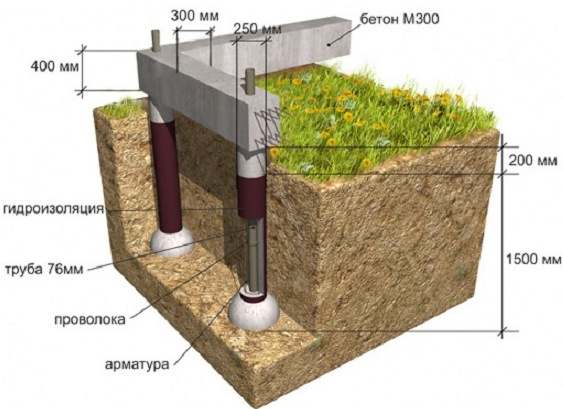

Это основание мелкого заложения, которое строится на столбах из железобетона, расположенных ниже уровня промерзания. Из-за этого такой вариант одновременно экономичный и надежный.

Столбчатый фундамент удобен тем, что его проектирование возможно даже в тех местах, где нельзя использовать монолитный бетон, а именно на болотах или просто очень сырых участках.

Более того, поставить дом на таком фундаменте можно практически где угодно, даже на крутом склоне, не работая при этом отдельно с землей.

Видео:

И, разумеется, одним из главных его преимуществ является долговечность – при соблюдении технологии и правильном подборе материалов основание может прослужить сотни лет.

Это достигается за счет того, что контакт фундамента с почвой сводится к минимуму. Если же уровень заболоченности высокий, то столбы устанавливают в землю, а на них ставится опорная площадка.

Бетон, используемый для возведения, нужно делать из цемента высокой марки, не менее трехсот или четырехсот. Заполнять его следует гранитным щебнем или чистым песком.

Если же заполнить его глиной, кирпичным щебнем или мелким песком, то бетон не сможет в достаточной степени сопротивляться низким температурам, и пучинистость сможет разрушить основание такого дома, сарая или забора.

Если говорить о том, какой состав является наиболее подходящим, то обычно используют смесь четырех-пяти частей щебня, трех частей песка и одной части цемента.

Воду следует добавлять на глаз, стремясь к консистенции, позволяющей раствору легко поддаваться укладке, но при этом не быть жидким.

При этом следует стремиться к тому, чтобы бетон был жестким, ведь от этого напрямую зависит его прочность.

Столбчатый фундамент может быть мелкозаглубленный или средний, в зависимости от содержания воды в почве.

От этого зависит высота столбов, которые в любом случае впоследствии объединяются общим фундаментом, который затем соединяют бетонной лентой.

Фундамент на болоте своими руками

Болотистые почвы подвергаются сезонным колебаниям в большей степени, чем все остальные. Они перенасыщены мелкофракционными частицами и потому часто образуют плавуны. Зимой они замерзают и вспучиваются, весной – размываются при подъеме подземных вод. Поставить фундамент на болоте своими руками – задача трудная, но вполне разрешимая. Главное – изучить почву и правильно выбрать тип опоры и глубину ее заложения.

Предварительные работы

Исследования почвы

Обязательно нужно установить состав грунта и его изменение на разных горизонтах, а также определить залегания водоносов и оценить рельеф местности. Исследование можно провести самому, но лучше привлечь к этому специалистов. Для анализа содержания почв придется пробурить несколько скважин в разных точках, либо выкопать шурфы.

Дренирование участка

Если почва не очень заболочена, достаточно сделать дренирование участка, чтобы избежать подтапливание будущего строения.

В некоторых случаях толщина торфянистого слоя бывает небольшой и его можно просто убрать. Тогда фундамент устанавливается на устойчивой породе, которая находится ниже. Его вид принимают, учитывая прочие технологические или финансовые соображения.

В других случаях придется выбирать из двух вариантов:

• свайного фундамента;
• монолитной плиты.

Окончательно проект утверждают с учетом конструкции строения и суммарного давления на основание.

Как построить фундамент на болоте

Устройство основания на болоте

Свайный фундамент позволяет пройти зыбкие слои и опереться на надежный грунт, способный держать большие нагрузки.

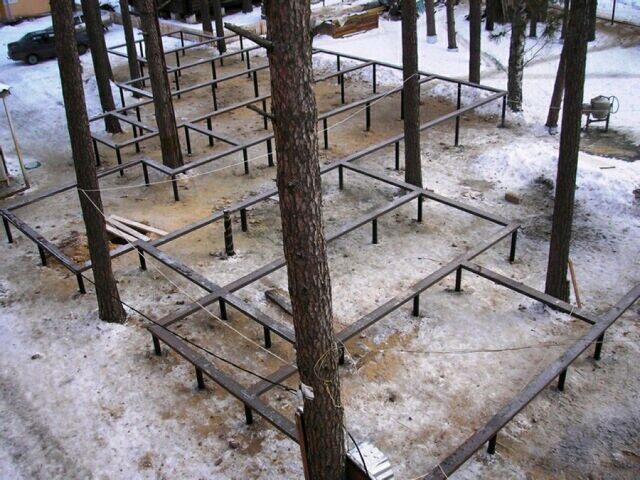

Свайный фундамент на болоте

Обычно для возведения используют несколько видов свай:

1. Винтовые металлические. Не слишком долговечен, поскольку в кислой среде железо быстро окислится;
2. Забивные. Их монтаж стоит дорого и требует применения строительной техники, но подъезд ее к участку может быть затруднен;
3. Буронабивные. Устанавливаются на предварительно дренированные почвы. Создание фундамента с помощью таких свай включает в себя большой объем работ, к тому же является дорогостоящим.

Какой бы тип опор вы ни выбрали, в заключение поверх них сооружается ростверк. Для заболоченной местности его выполняют в виде железобетонного перекрытия.

Монолитный плитный фундамент – универсальное средство при возведении опоры дома на болотистых участках. Он дорог, но зато вполне надежен. Основание получается плавающим, а большая площадь подошвы хорошо распределяет нагрузки со всех сторон. Это позволяет избежать деформаций здания и его отдельных элементов.

Как сделать плитный фундамент

Монолитный фундамент

Шаг №1. Прежде чем заливать плиту, нужно подготовить почву под ней. Верхний слой снимается примерно на метр и насыпается подушка из гравия, камней и песка. Иногда ее частично заменяют строительным мусором. Все тщательно смачивается и трамбуется. Такая песчано-гравийная подсыпка дает возможность грунтовым водам перемещаться под подошвой, не задерживаясь, и меньше вспучиваться зимой.

Шаг №2. Поверх подушки распределяют тонким слоем цементную смесь в качестве подложки. Он должен сгладить поверхность щебня. За 48 часов он подсохнет и тогда можно будет класть утеплитель. Обычно для этого используют плиты пеноплекса или пенополистирола толщиной 10 см.

Шаг №3. Сверху укладывают несколько рядов рулонного гидроизолятора, например, рубероида. Он не позволит почвенной сырости по капиллярам впитываться в бетонное основание. Еще лучше воспользоваться полимерными диффузионными мембранами. Они не только защищают бетон от воды снизу, но и за счет паропроницаемых свойств отводят влагу из него самого.

Шаг №4. Устанавливается опалубка. Съемное ограждение собирается из досок, скрепляемых гвоздями, но можно применить несъемные листы из пенопласта, которые одновременно станут утеплителем.

Шаг №5. Арматуру для фундамента на болоте нужно выбирать повышенной прочности, с диаметром прутьев 12–16 мм. Формируется двухуровневая сетка с размером ячеек 15х15 см. Перевязки выполняются стальной проволокой.

Шаг №6. Заливку бетоном выполняют за один раз, чтобы внутри не образовывались швы, ослабляющие конструкцию. Застывающую массу обрабатывают глубинным вибратором для удаления из нее воздуха. В заключение поверхность выравнивается виброрейкой.

Плита будет сохнуть и набирать прочность как минимум месяц. Чтобы процесс шел равномерно, площадку закрывают пленкой ПВХ и время от времени смачивают.

Готовность фундамента можно определить с помощью того же полиэтилена: когда конденсат на нем перестанет оседать – процесс завершен.

Шаг №7. Сформированную плиту надо защитить от влаги сверху и боков обмазочной гидроизоляцией. Она закроет бетон от промерзания и механических повреждений.

При небольшом бюджете возвести фундамент в болотистой местности очень сложно. Даже на легких и сухих почвах заливка опор забирает от 1/5 до 1/3 общей стоимости дома. Поэтому с типом основания и стройматериалами нужно определиться еще до покупки земельного участка, а для этого надо обладать полной информацией о нем.

Что собой представляет пучение грунта?

Изучение грунта — первостепенная задача перед возведением основания.

Пучение есть не что иное, как одно из свойств грунтовых масс, которое сводится к увеличению объёма в процессе замерзания.

Подобная особенность объясняется наличием в земле воды. Когда она превращается в лёд, повышается объёмная составляющая. Поэтому при большом содержании влаги в грунте вспучивание неизбежно.

Некоторые грунты слабо подвержены пучению, в то время как другим оно присуще в большей степени.

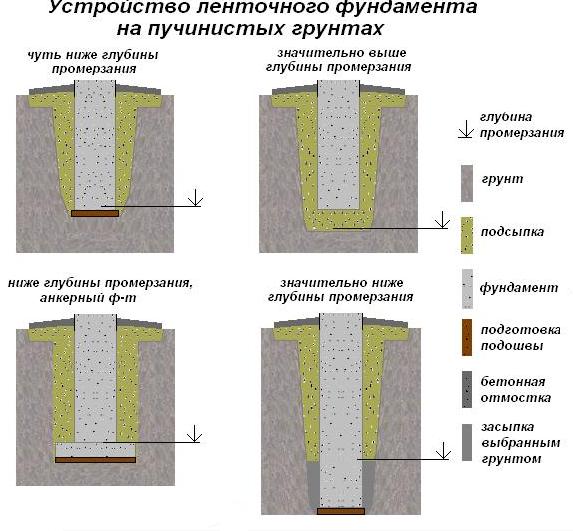

В целом специалисты рекомендуют заглублять основания ниже уровня промерзания. Тогда вероятность проблем во время использования постройки значительно снижается.

Когда фундамент на пучинистом грунте заложен в районе промерзания земли, с наступлением холодов почва начнёт расширяться. Основание слегка приподнимется вверх, несмотря на значительный вес постройки. Это может привести к неблагоприятным последствиям, снижающим долговечность сооружения.

При закладке ниже уровня промерзания пучение никуда не исчезает. Однако его воздействие осуществляется по касательной. Может основание и приподняться, так как грунтовые массы сильно действуют не стеновые конструкции со стороны боковых участков. Другое объяснение подъёма – значительная площадь, по которой основа соединяется с грунтом.

Описанные события наблюдаются у древесных или каркасных построек небольшой массы. В то же время нагрузочные горизонтальные показатели у таких сооружений не отличаются слишком высокими величинами. Получается, нагрузка не имеет способности к компенсации пучинистых сил с боковых сторон.

Большинство проблем, связанных с фундаментами на пучинистых грунтах, возникает во время оттаивания влаги.

Грунтовые массы опускаются, что вызывает просадку несущей конструкции. Причём изменения часто носят неравномерный характер. Постройка перекашивается, основа рано или поздно приходит в полную негодность.

Создание фундамента на большой глубине

Работа здесь идёт с готовыми изделиями: металлическими, либо асбестоцементными трубами. Фундамент может получиться с наличием арматуры или металлического стержня.

Схема фундамента при первом раскладе (с арматурой).

1. Организовывается песчаная подушка. Слой: 10-15 см.
2. На неё ложится блок (например, ФЛ 6-12- с параметрами 118 х 60 х 30 см).
3. Внедряется асбестоцементная труба. Её минимальный диаметр — 20 см.
4. Она крепится к блоку бетонной смесью. Эта же смесь заполняет её внутри.

Внутри трубы заранее устраивается арматурный куст. Он также заливается бетоном. Арматура выходит за грани трубы примерно на 10-15 см. Так будет удобнее её приваривать к арматуре ростверка.

Место крепления трубы к блоку: её основание, контактирующие с ним. Здесь под углом в 45 градусов создаётся цементная стяжка.

Когда она полностью высыхает, и столб крепко зафиксирован на блоке, можно делать обратную засыпку. Здесь нужен ранее извлечённый грунт или грунт высоких характеристик касательно пучинистости.

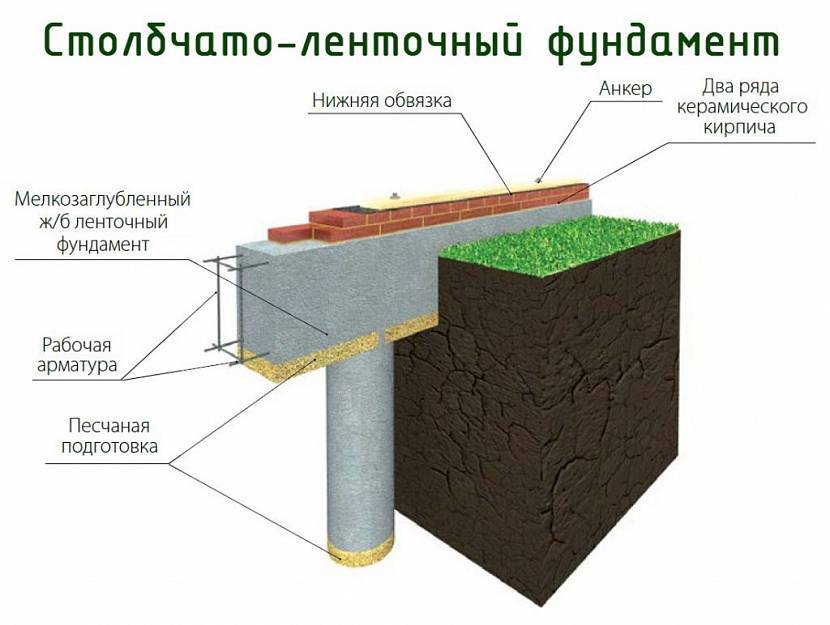

Схема при втором раскладе:

1. Такая же песчаная подушка.
2. На неё укладывается плита (железобетон – монолит) с параметрами 60 (ширина) х 40 (высота).
3. Внедряется та же труба, только с диаметром 20-30 см.

Внедрение трубы происходит, когда плита ещё высыхает. Монтаж получается в свежую плитную смесь.

Нужно, чтобы труба немного касалась плиты. Металлический сердечник должен углубиться на 10-15 см. Далее работа следует по такому же алгоритму, что и при первом раскладе.

Ранее было сказано, что в пучинистые грунты следует устраивать только столбчатые фундаменты. И это обоснованно следующими аргументами:

• финансовая выгода,
• возможность применения плиты из железобетона, так в 2-3 раза сокращаются трудовые объёмы,
• под каждым столбом эффективность грунта выше, чем под фундаментной лентой.

Глубина промерзания почвы и УГВ

Присутствие высокого уровня прохождения грунтовых вод затрагивает несколько позиций, связанных с закладкой фундамента. Они четко прописаны в СНиПах. И чаще всего в правилах встречается соотношение УГВ с уровнем промерзания почвы. Потому что эти два показателя являются главными факторами, снижающие прочность бетонной конструкции. Вот несколько позиций.

1. Если уровень воды меньше уровня промерзания, то расчет фундамента производится по обычной схеме, то есть, только на нагрузку от дома.
2. Если почва на строительном участке слабая, мягкая и подвижная, то закладка фундамента производится ниже УПГ. При этом обязательно организуется дренажная система для отвода подземных вод.
3. Если уровень грунтовых вод очень высокий, то ленточный фундамент не рекомендуется возводить.
4. Если в районе застройки частые подтопления, то приемлем единственный вариант – дом на сваях. При этом столбы забиваются в землю ниже уровня ее промерзания.

Если УГВ достаточно высок, и организовано дренирование участка, то велика вероятность проседания грунта. Особенно это часто происходит на песчанистых почвах.

УГВ ближе, чем на 0,5 м

1. Идеальный вариант – монолитные. Их давно применяют в строительстве, у них повышенная несущая способность, они легко выдерживают морозное пучение. К тому же нет необходимости думать о дренировании грунта. Правда, для этого потребуется специальная техника.
2. Винтовые сегодня стали очень популярны. В малом частном домостроении такие фундаменты для высоких грунтовых вод – оптимальное и дешевое решение. Единственный их недостаток – не самая высокая несущая способность. Поэтому придется рассчитать количество свай и расстояние между ними. Рекомендуется устанавливать винтовые сваи на глубину не больше 3 м.
3. Что касается буронабивных конструкций, то это неплохой вариант, который имеет высокую несущую способность. Но есть у данной технологии и свой минус – придется проводить большой объем осушительных мероприятий.

От 0,5 м и более

При выборе типа фундамента предпочтение надо отдать плитной модели. Все дело в том, если разговор идет о доме, столбчатые конструкции в такой ситуации не смогут обеспечить необходимую несущую способность большого строения.

Ленточный фундамент использовать можно, но только мелкозаглубленный, который обычно сооружается под небольшие легкие постройки. В принципе, каркасный коттедж он выдержит. При этом рекомендуется сооружать фундамент с расширенным основанием.

К вопросу, как сделать фундамент плиту. Заливая ее на глубину до полуметра, надо понимать, что ее толщина и способ армирования будет зависеть от этажности строения, а также от типа материалов, из которых в основном будут возводиться стены. При этом придется продумать технологию теплоизоляции. Кстати, это важный этап сооружения плиты.

Увеличить несущую способность плиты поможет замена грунта. Его вынимают до УГВ и вместо засыпают песок или щебень с тщательной трамбовкой.

Если почва на участке очень слабая, то подушку под фундамент дома для высоких грунтовых вод засыпают до тех пор, пока ее материалы не вытеснят лишнюю влагу и не перестанут уходить вглубь.

1,5 м и более

Сравнивая описанные выше условия, надо отметить, что в этом случае можно использовать устройства фундаментов на грунтовых водах ленточного типа и плитного. Но обе конструкции должны быть мелкозаглубленного вида.

Фундамент монолитная плита: особенности конструкции и принципы монтажа

Частные застройщики, при выборе фундаментного основания для дома или хозяйственных построек, отдают предпочтение ленточной конструкции как надежному, экономичному и простому в исполнении варианту.

Но в ряде случаев единственно возможным решением становится фундамент монолитная плита. Такое фундаментное основание требуется при строительстве на песчаном грунте, на твердых и пластичных суглинках, пластичной глине.

Конструкция может оказаться востребована и при возведении постройки на твердых и пластичных супесях, твердых глинах.

Плитное основание является «плавающим» — оно не оказывает сопротивления подвижкам грунта и не гасит их.

Поэтому, вопреки распространенному мнению, конструкция данного типа не подходит для грунтов с сильным пучением или топких – на грунтах II категории велик риск полной или частичной просадки здания под собственным весом. Фундамент из железобетонной плиты рассчитан на использование только на просадочных грунтах I категории.

Особенности «пирога» плитного фундамента

Фундаментное основание плитного типа не требует заглубления – его способность «плавать» и противостоять силам морозного пучения в полной мере проявляется именно при поверхностном заложении.

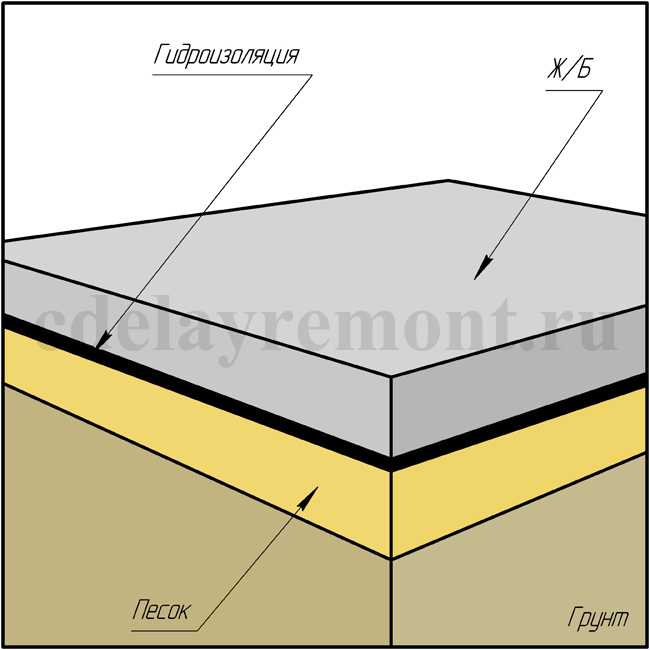

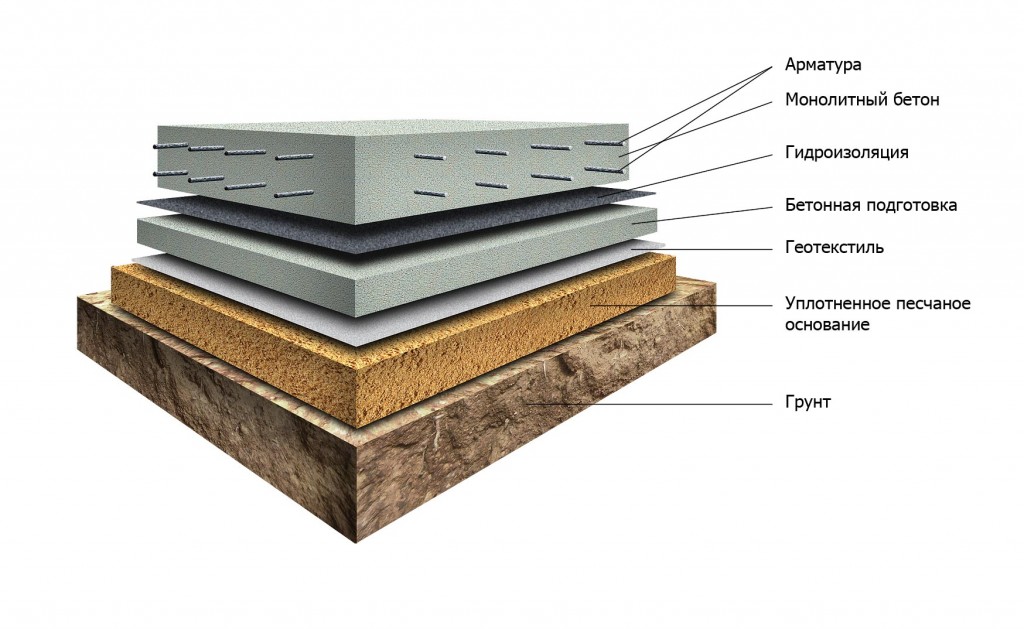

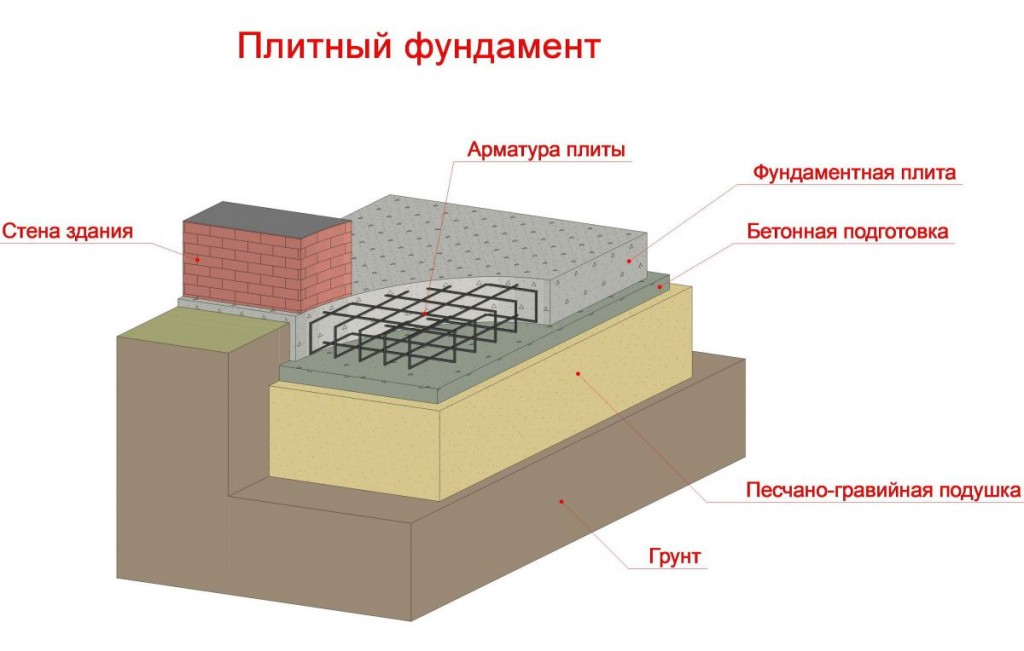

Базовый вариант пирога фундамента представлен на иллюстрации:

Пласты фундамента снизу вверх:

1. Уплотненный грунт – дно подготовленного котлована.
2. Подушка – выполняется из песка или смеси песка с гравием, щебня. Засыпается послойно, разравнивается и трамбуется. Подушка гасит колебания грунта, снижает интенсивность воздействия нагрузок снизу на фундаментное основание.
3. Геотекстиль. Полотно дорнита уберегает подушку от заиливания, армирует ее. Геотекстиль дополнительно может укладываться на дне котлована, между слоями песка и щебня для увеличения прочности пирога.
4. Подбетонка. Тонкий выравнивающий слой бетона поверх подушки помогает качественно гидроизолировать фундамент и правильно установить армирующий каркас.
5. Гидроизоляция. Водонепроницаемый материал уберегает фундаментную плиту из железобетона от проникновения влаги из грунта. Гидроизоляция монолитной плиты фундамента традиционно выполняется из двух и более слоев рулонного битумного материала.
6. Бетонная плита. Собственно, сам фундамент, толщина которого зависит от величины нагрузок на основание.
7. Арматурный каркас. Армирование увеличивает прочность монолитной конструкции, принимает на себя нагрузки на растяжение-сжатие, препятствуя растрескиванию бетона.

Разновидности плитного фундамента

Существует несколько вариантов исполнения плиты для фундамента. Чаще всего это монолитная плита, толщина которой одинакова по всей площади.

К преимуществам такого основания можно отнести простоту монтажа, недостатком является близкое расположение верхнего края к поверхности грунта – в этом случае основание стен может быть подвержено воздействию влаги, что вредит строительным конструкциям.

Чтобы край плиты располагался выше над поверхностью грунта не стоит увеличивать ее толщину – это существенно отразится на стоимости фундаментного основания. Более практичным вариантом станет обустройство плиты с ребрами жесткости.

Фундамент монолитная плита с ребрами вверх

Монолитная конструкция представляет собой плоское основание с выступающими над поверхностью усиливающими ребрами жесткости – выглядят это как ленточный фундамент поверх плиты. Ребра располагают по периметру и под будущими несущими стенами внутри, если это предусмотрено проектом.

Процесс заливки бетоном

После процесса армирования, все заливается бетоном. Данный этап должен быть произведен за один раз, поэтому стоит точно рассчитать сколько потребуется бетонного раствора для того чтобы создать основание для газобетонного дома.

Если за один раз не получится залить весь слой бетонного раствора, то необходимо заливать всю площадь равномерно. Ни в коем случае нельзя заливать бетонным раствором отдельно каждую стену в разные этапы, поскольку это играет роль на прочности.

В жаркую погоду бетон должен поливаться водой. Возможно использовать деревянные стружки для накрытия бетона. Это делается для того чтобы влага излишне не испарялась.

Заливка бетоном

Горизонтальная гидроизоляция

Для того чтобы влага не попадала вовнутрь дома, необходимо произвести горизонтальную гидроизоляцию. Перед тем как задействовать гидроизоляционный материал, он должен быть обработан мастикой из битума.

При нарезании, необходимо учитывать, чтобы ширина материала была больше, чем ширина фундамента для постройки из газоблока. В таком случае эта конструкция должна образовывать «зонт», благодаря чему это препятствует проникновению влаги вовнутрь дома.

Образец горизонтальной гидроизоляции

Цоколь

При формировании цоколя можно прекрасно подойдут такие материалы, как влагостойкий кирпич, либо же бетонные блоки. Цоколь должен быть также подвержен обработке битумной мастикой. Не стоит ограничиваться одним слоем, необходимо сделать несколько слоев.

Какие типы можно отнести к пучинистым

Пучинистые грунты — это почвы, содержащие большое количество влаги, способные поглощать и удерживать ее в себе.

К ним относятся:

• Глинистые грунты. Обладают наибольшим пучением, так как глина не пропускает воду, но хорошо удерживает ее благодаря пористой структуре. Из-за этого глинистые участки никогда полностью не высыхают, что является серьезной проблемой для строителей.
• Суглинки. Состоят из глины (10-30%) и песка. Способны задерживать воду в меньших объемах, чем глины, что уменьшает показатели морозного пучения относительно максимальных значений.
• Супеси. Содержание глины не превышает 10%, остальной состав приходится на песок. Впитывание воды у такого грунта относительно невысокое и степень пучения низкая.

Проблемными в отношении пучения являются также слоистые почвы, содержащие глиняные прослойки. Они задерживают впитывающуюся с поверхности воду, образуя почвенные водоносные слои.

Они нестабильны, периодически появляются и исчезают, что затрудняет предварительные расчеты.

Теплоизоляция грунта

Обычно данную операцию проводят с целью защиты фундамента от дождевой воды. Но ведь что нам мешает сделать более сильную теплоизоляцию, чтобы предотвратить промерзание грунта и тем самым появление пучинистости?

Теплоизоляция грунта

Тогда почва под фундаментом будет иметь постоянную температуру, и вы сможете забыть об этой проблеме! Как это делается:

• вначале следует построить утепленную отмостку, ширина, которой должна быть на 1-1,5 м шире, чем ширина промерзания грунта;
• основой отмостки служит хорошо утрамбованный песок. Его следует полить водой, чтобы улучшить слеживание и усадку;
• сверху на песок ложится утеплитель. В этих целях используют специальный плотный пенопласт или пенополистирол. Толщина этого слоя зависит от окружающего климата, но в среднем составляет примерно 10 см;
• на утеплитель накладывается небольшой слой гидроизоляционного материала. Вы можете использовать прочный полиэтилен либо рубероид. Благо сейчас в строительных магазинах вам могут посоветовать десятки вариантов современной гидроизоляции;
• сверху, на этот слой кладут отсев или щебень, а затем заливают бетоном. В качестве остова используют стальные стержни или проволочную сетку, чья толщина не должна превышать 4мм, а размер ячейки 15мм.

Отмостка готова, и теперь вашему фундаменту не страшна вода ни сверху, ни снизу!

Использование плитного фундамента

Этот способ технически не сложен, но достаточно дорогой, ведь его сутью является использование монолитной армированной плиты. При ее толщине более 20 см и качественном армировании, вашему дому не страшны никакие подвижки почвы!

Плитный фундамент

• вначале стоит выкопать глубокий котлован, чье дно должно быть идеально ровным. Желательно последние 20 см вглубь копать котлован вручную, все время соотносясь с показанием уровня, ведь малейшее углубление может создать дополнительную нагрузку на плиту;
• дно котлована засыпается слоем песка или гравия толщиной до 25 см. Это делается для дополнительного отвода воды от плиты;
• дальше кладется гидроизоляционный слой, как в случае отмостки. Также можно использовать пенополистирол. Гидроизоляция исключает «подсасывание» воды из почвы и удаляет ненужную влагу при затвердении бетона;
• затем начинают непосредственно заливать плиту. Сначала делают опалубку, чья высота должна быть на несколько см выше, уровня будущей плиты. На специальных подставках выкладывают первый пласт армирования, используя проволочную сетку либо уложенные в различных направлениях металлические штифты. На расстоянии до 5см от внешней поверхности плиты делают второй пласт армирования. Все это скрепляется металлической проволокой;
• не забудьте провести в толще средства коммуникации – трубы, провода и т.д.;
• в опалубку наливается бетон и ваша плита через 3 — 4 недели будет готова.

Использование свай и столбов

Наконец, два последних способа, которые значительно дешевле предыдущих, однако они подходят лишь для домов с небольшой массой (каркасные дома или сооружения из сип-панелей, пенобетона и т.д.).

Использование свай в фундаменте

Вы можете использовать как винтовые сваи, так и специальную армированную конструкцию. В первом случае, сваи вкручивают в землю несколько глубже уровня промерзания почвы. Во втором, в специальные скважины опускают стержень или трубу, сверху обмотанную рубероидом, на которую надет армированный металлический каркас. Рубероид здесь играет роль гидроизоляции. Затем, сваи связываются друг с другом ростверком (металлическая плита или балка, распределяющая всю нагрузку от несущих элементов). Ростверк кладется по периметру фундамента и утепляется. Как утеплитель используют пенополистирол либо пенопласт с нанесением стеклосетки.

Столбы для фундамента

При помощи кирпичных столбов можно сделать фундамент с небольшим углублением, который подойдет для строительства беседки, летней кухни и т.п. Для этого, по периметру будущего строения копаются ямки глубиной до 30см, в которые насыпается слой песка или гравия. Затем в них строятся кирпичные столбы до 50-60 см, соединенные между собой ростверком. Все, фундамент готов!

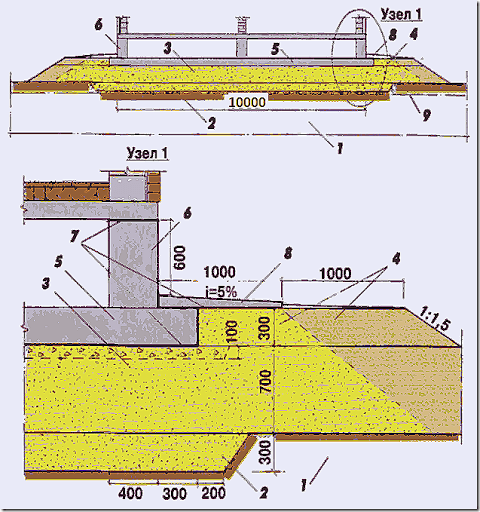

Виды оснований на грунтах, подверженных морозному пучению

Надежность основания на этих почвах в большей степени зависит от способности сохранять устойчивость под воздействием второго типа пучения (по касательной).

Это особенно важно для облегченных небольших домов.

Если тяжелые конструкции возводятся ниже уровня сезонного промерзания почвы и сопротивляются своей массой касательным силам пучения, то для устройства фундаментов маленьких зданий необходимо тщательно подбирать нужный тип фундамента.

• «плавающий»–монолитная плита/мелкозаглубленный ленточный;
• ленточный – закладывается ниже точки промерзания;
• столбчатый;
• свайный.

Ленточный базис.

Это наиболее распространенный тип, возводимый в любом грунте и не берущий во внимание показатели влажности и сыпучести почвы.

Какой фундамент лучше сделать под баню.

К его преимуществам ленточного фундамента можно отнести простоту технологии возведения, однако, минусами являются потребность в большом количестве стройматериала и значительных трудозатратах.

Такое основание – замкнутая монолитная лента из армированного или неармированного бетонного раствора, проходящая по периметру конструкции. Его блочный подтип имеет не монолитную, а сборную структуру.

Его возведение предполагает выполнение следующих шагов:

• Прокладка траншеи глубиной от 50-70 см и на 20 см ниже уровня промерзания;
• Засыпка ее дна крупнозернистым песком на 15-20 см;
• Создание деревянной опалубки. к которой крепится гидроизоляционный материал для защиты базиса от подземных вод;
• Укладка базиса из бута, гравия, щебня, блоков железобетона, пережженных и битых кирпичей на состав из цемента и песка;
• После затвердевания цементного состава через 2-3 часа на поверхность основания располагают сухие опилки или мешковину, которые постоянно смачивают.

Фундамент под баню какой лучше на суглинке.

Строительство плитного фундамента

Плитный фундамент делится на два типа в зависимости от конструкции самой плиты, которая может быть плоской или ребристой.

Второй вариант является наиболее надежным и устойчивым к нагрузкам, которые создает дом и любым движениям почвы, но сложнее в возведении. Поэтому, если условия строительства и само здание не требуют создание максимально надежного основания, можно обойтись плоским вариантом.

Первый этап строительства

Ребристая плита отчасти похожа на ленточный фундамент, если в него добавить перемычки между сторонами периметра и сверху отлить цельную плиту, которая и будет служить основанием для дома. Пространство между перемычками засыпается смесью песка с гравием для повышения устойчивости.

Если дом строится из легкого материала, например, газобетона или дерева, и имеет один этаж и относительно небольшую площадь, то для него хватит плоской плиты в 25 см толщиной.

Плита армируется двумя слоями из арматуры диаметром 14 мм с шагом решетки в 20 см. Этот вариант основания отлично подходит для небольших строений на подвижных и пучинистых грунтах с неглубоко залегающими грунтовыми водами. Нагрузка на подобной плите распределяется равномерно, поэтому дом не перекосит даже при каких-то особо сильных геологических сезонных изменениях.

Помимо основной функции, плитный фундамент выполняет функцию утеплителя для грунта под домом, который не будет промерзать даже в самые сильные морозы. Также поверхность фундамента, если ее дополнительно утеплить и защитить от влаги слоем гидроизоляции, может служить одновременно и полом дома, на который уже можно стелить доски или любой другой материал.

Единственный минус плитного фундамента – высокая цена.

При равных общих параметрах он обходится также дорого, как и ленточный. Но он быстрей схватывается, не требует рытья глубокой траншеи и котлована и в целом занимает куда меньше времени на проектирование и возведение.

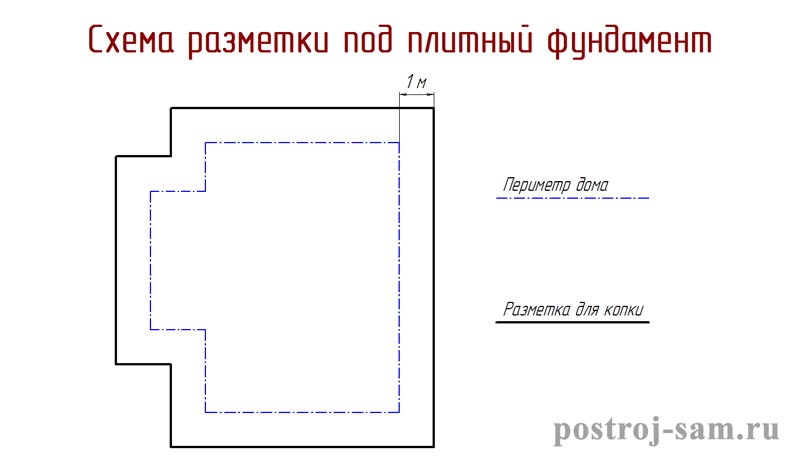

Первым делом при строительстве плитного фундамента подготавливается основание из грунта. Площадка, на которой будет располагаться плита, должна быть тщательно утрамбована вибратором и выровнена.

В границах будущего фундамента выкапывается как бы небольшой котлован в виде корыта, глубиной 30-40 см, не больше. Дно котлована-корыта накрывается геотекстилем, который сверху засыпается подушкой из песка и щебня.

Это даст возможность воды стекать через геотекстиль, а бетон и подушка останутся на месте, удерживаемые геотекстилем.

Также на этом этапе создается дренажная система, путем установки траншей, которые нужно закрыть геотекстилем. В подушке из щебня прокладываются гофрированные трубы из пластика для отвода воды в сточную канаву или специальный колодец за пределами площади здания.

На этом подготовку основания можно завершать и переходить к строительству опалубки, которая должна закрываться плотным полиэтиленом, иначе бетон может вытечь через щели между досками. После возведения опалубки вяжется армирующий пояс.

Армирование плитного фундамента

Для создания армирующего пояса будет достаточно двух сеток из прутьев толщиной 14 мм, со стороной ячейки в 20 см. Между обоими поясами должен быть промежуток в 10 см и небольшой отступ от верхнего и нижнего края фундамента, в 3-4 см.

Если наружный слой бетона будет меньше, он может начать крошиться и раскалываться. Для этого нижний слой арматуры должен устанавливаться на подставки из металла, которые называются «грибки».

Верхний слой подпирается над нижним вертикальными короткими прутками из той же арматуры.

Также между собой оба армирующих пояса связываются по концам каждого прута при помощи специальный деталей в виде буквы П из арматуры. В результате получается как бы металлическая клетка с ребрами жесткости по всему периметру.

Под местами, где будут проходить стены, стоять какие-либо колонны и другие опорные части здания, укладывается еще один, дополнительный слой арматуры, берущий на себя часть нагрузки, создаваемой зданием.

Заливка фундамента бетоном

Когда армирование опалубки будет завершено, можно заливать бетон. Для плитного фундамента используется самый прочный вариант, марки М450, в крайнем случае можно взять М350, но ни в коем случае не ниже.

Согласно СНиП по фундаментам, класс бетонной смеси не должен быть ниже В20(М250) на прочность по сжатию, а уровень устойчивости к влажности – W6. Заливается бетон в опалубку по лотку, причем начинать нужно от краев фундамента, раскидывая его от центра и постепенно сужая залитую плиту.

Во время заливки бетон должен утрамбовываться вибратором, чтобы в нем не сформировались пузыри и воздушные полости.

Поверхность бетона нужно сразу же выравнивать, также, как при заливке стяжке, иначе потом уже будет не исправить. Когда плита будет залита, ее нужно оставить примерно на 12-15 часов, после чего обильно полить водой. Если на улице жарко и температура превышает +25оС, то залитую плиту требуется закрыть плотным полиэтиленом, чтобы он схватывался, а не высыхал.

Продолжать строительство можно, когда бетон схватится на 60-70%, то есть примерно через полторы две недели при средней температуре около +20оС. Если же температура воздуха ниже, то этот срок увеличивается до трех недель.

Очень важным моментом является прокладка коммуникаций, водопроводных и любых других, которые будут заходить в дом через пол. Если не проложить нужные трубы сразу же или не оставить под них место, потом уже ничего нельзя будет сделать и придется прокладывать коммуникации через стены, выше уровня фундамента.
