Подпорная стенка: назначение и особенности

Перед началом строительных работ домовладелец должен определить основную функциональную задачу подпорной стенки, решив, будет она элементом декора (зонирование пространства, вертикальное озеленение и т.д.) или же будет удерживать почву на склоне, предотвращая ее вымывание и сползание. Если подпорная стенка должна защитить жилье и участок от оползня со склона, то нужна прочная и надежная конструкция, работу по обустройству которой, лучше доверить опытным специалистам. Они тщательно исследуют почву, подберут качественные материалы и возведут прочный фундамент, что позволит создать стенку, обеспечивающую безопасность проживания на участке.

Однако в данный момент подпорную стенку применяют не только на неровных участках, но и прочих приусадебных территориях, где подпорная стенка в саду носит исключительно декоративную роль. При этом она не имеет большой нагрузки или высоты, верхнюю часть конструкции засаживают кустарниками или цветами, хорошо удерживающими почву. Кроме того, на ровном участке подпорная стенка позволяет создать искусственный рельеф, благодаря чему можно применять различные дизайнерские идеи и решения.

Можно ли строить из фундаментных сплошных блоков?

Штучные изделия ФБС изготавливаются из тяжелого бетона класса В 12,5 и по своим техническим характеристикам идеально подходят для возведения укрепительных сооружений.

Монтаж блочных камней по своей технологии напоминает кирпичную кладку, только вместо кирпичей укладываются массивные бетонные блоки. Укрепительная конструкция из сборного бетона возводится буквально за считанные часы и с минимальными трудозатратами.

Однако следует учесть, что блочная бетонная стена по прочности существенно отличается от монолитных армированных бетонных конструкций. Дело в том, что при большой высоте и протяженности бетонные блоки не могут обеспечить достаточную устойчивость и целостность стеновой конструкции.

Сдвигающая сила земляных масс и пучение грунтов выдавливают отдельные камни из кладки. Поэтому максимальная высота подпорной стены из блоков ФБС толщиной 600 мм ограничена и не должна превышать составляет 1,5 метра.

Основные технические показатели бетонных блоков:

Функции подпорных стенок

Подпорные бетонные стенки

При расположении земельного участка на территории, имеющей уклон больше 80 градусов, устройство подпорной стенки является мерой обеспечения безопасности и исключения сползания грунта. Эти сооружения устанавливают также при расположении частного дома на крутом  берегу у водоема.

Подпорная стенка на берегу водоема

Опорная стена из бетона на загородном участке, выполняет несколько основных функций:

1. Укрепление грунта, «консервация» его в заданном положении;
2. Создание горизонтальных плоскостей для декорации ландшафта участка;
3. Эффективное зонирование участка.

Таким образом, подпорная стенка может быть; инженерным сооружением; декоративным – искусственно возведенным на ровном участке; или объединять в себе обе эти функции.

Опорная стенка из бетона в ландшафте с естественным уклоном

Как создать на участке каменную подпорную стенку

Превращение крутых склонов в террасные фоны, создание фокусных точек в ландшафте – подпорные стены служат многим целям. Действительно, они являются одними из самых распространенных способов устранения проблем, вызванных холмистой местностью!

Грамотно построенные подпорные стены превращают неказистые уклоны в функциональное пространство для сада.

Несмотря на их простой внешний вид, эти стены требуют тщательного планирования – иногда при возведении высоких и длинных стенок приходится прибегнуть к услугам профессионала. Большинство стен не должно превышать одного метра в высоту, если они не спроектированы специалистом.

В этой статье мы рассмотрим строительство более меньших, декоративных подпорных стен из разных видов камня.

Какой вид натурального камня использовать для сооружения подпорной стенки

Подпорные стены могут быть построены с использованием различных материалов, от заливного бетона до натуральных камней и даже кирпича. Для собственноручной сборки существуют готовые каменные блоки, которые предназначены специально для подпорных стен. Они имеют фиксирующий фланец вдоль нижнего края для создания надежного соединения между рядами. Эти блоки часто можно найти в строительных супермаркетах. Но можно использовать натуральные виды камня, не только укрепив ваш склон, но и придав вашему участку «природности» ландшафта.

Самым популярным вариантом изготовления считается использование природного камня. Сооружение, созданное на основании натурального булыжника, будет иметь эффектный и красивый внешний вид. В строительстве чаще всего используют такой природный камень:

• песчаник;
• базальт;
• доломит;
• булыжник;
• гранит;
• кварцит.

СТРОИТЕЛЬСТВО ПОДПОРНОЙ СТЕНКИ СВОИМИ РУКАМИ

Определив место стенки, по периметру выкопаем небольшой котлован для дренажа, глубиной 15-20 см и засыплем его песком. Песок разровняем граблями и хорошо утрамбуем, используя для этого старое бревно, и обильно польём водой, чтобы он дал усадку. Для гидроизоляции накроем песок листом рубероида, отрезав его по размеру подпорной стенки. Всё готово для возведения стенки.

Инструменты, которые нам понадобятся для работы: мастерок, строительный молоток, расшивка, шнур, отвес. К месту стройки на тележке подвезём строительный материал. Кирпич для строительства подпорной стенки своими руками у нас не новый, для этого мы разобрали старый фундамент. Стенка из него выглядит состаренной, смотрится более интересно по сравнению со стенкой, сложенной из нового кирпича.

Теперь нужно приготовить кладочный раствор. Мы его делаем в пропорции цемента к песку 1 к 3-м, воды добавляем столько, чтобы раствор в кладке не растекался и не был слишком густым. Таким раствором мы проводили штукатурку стен сарая. Начнём выкладывать нижний ряд. Первый кирпич кладём сразу на рубероид, без раствора. Через 1,5 м от него положим второй, натянем между ними шнурку и, намазывая раствором тычки, сложим 1-ый ряд, состоящий из 6 штук.

Выложим короткую сторону нижнего ряда. К первому кирпичу прислоним второй, нанеся раствор на его ложковую часть, потом третий и четвёртый. Таким способом сложим нижний ряд подпорной стенки, состоящий из 24 штук.

Кирпичи у нас старые, среди них много половинок и битых экземпляров. Чтобы стенка выглядела красиво, так называемые вёрсты (крайние ряды кладки) нужно выкладывать целым кирпичом, вовнутрь (в забутку) строения можно укладывать половинки и битый кирпич, обильно перекладывая его раствором.

Второй ряд подпорной стенки своими руками начнём строить с углов. На углы нужно выбрать целые кирпичи с ровными гранями. Намажем раствором постель углового кирпича нижнего ряда и положим на него другой так, чтобы швы кладки перекрывались и не совпадали друг с другом. В некоторых случаях, чтобы этого добиться, от кирпича строительным молотком отбивают четверть и укладывают оставшиеся ¾ (чтобы отбить от кирпича нужную часть, надо строительным молотком-киркой резко стукнуть по предполагаемой линии вертикальным ударов сверху вниз). Выровняв верхний кирпич, чтобы углы и грани совпадали с нижним, нужно проверить вертикальность кладки отвесом, совместив шнур с обоими гранями. Если они не совпадают, их нужно поправить, если совпадают, лёгкими постукиваниями молотка сверху вниз закрепляем кирпич в кладке, убирая лишний раствор в ведро. Горизонталь кладки можно проверить небольшим строительным уровнем. Так же построим оставшиеся 3 угла. Натянем между ними шнурку и выложим вёрсты. После этого заполним забутку, заложив в неё битый кирпич вместе с половинками. Пока раствор не засох, специальным инструментом выполним расшивку швов, которая подчёркивает ровность линий строения и улучшает его эстетическую составляющую.

Сложим третий ряд подпорной стенки. На четвёртом ряду, в наружней версте, оставим два промежутка между кирпичами, сделав карманы, в которые мы посадим неприхотливые растения. В последний ряд отберём самые ровные экземпляры, чтобы хороший внешний вид строения радовал хозяев и их гостей. Не забываем отвесом проверять вертикальность углов.

В пятом ряду подпорной стенки у нас в вёрстах получилось по маленькому промежутку между кирпичами. Так как ряд последний, молотком кирпич ломать мы не стали, а взяли болгарку с алмазным кругом и аккуратно разрезали кирпич на нужные части. Стенка с ними получилась намного красивей. Расшив швы, мы ждали сутки, пока раствор высохнет. Потом взяли половинку красного кирпича и потёрли им подпорную стенку со всех сторон, счистив сухой раствор. Стенка стала чистой, с элементами потёртости, как будто она стояла тут долгое время. Вот так мы сделали подпорную стенку своими руками.

Она не только разграничивает территорию. На подпорную стенку можно положить садовый инвентарь, элементы садового декора или использовать её в качестве скамейки. Летом, когда растения наберут силу и зацветут пышными красками, возле нашей постройки будет ещё красивее.

Особенности устройства подпорных стенок

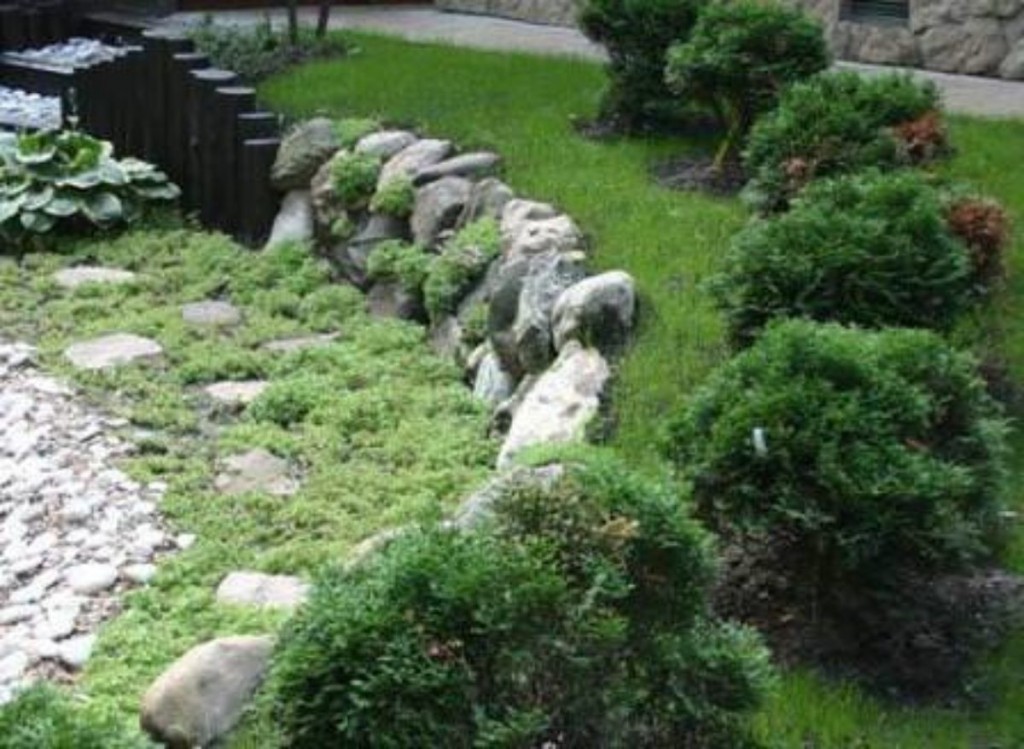

Традиционно такие стены выкладываются сухим способом без применения бетона, но и никакой существенной конструктивной функции по планировке рельефа они не выполняют. Окатанные и гладкие камни могут быть включены в стенку из бетона в качестве декоративного элемента или использоваться для создания стенки в сельском стиле.

Кирпичные стены могут иметь различную толщину и могут выдерживать значительные нагрузки. Зачастую кирпичом закрепляют окончание подпорной стенки, но здесь требуется плотный технический кирпич, а не декоративный. Стороны кирпича могут быть гладкими или содержать отверстия для стяжки. Внешняя его сторона не имеет отверстий для большей прочности в морозы.

Затраты материалов и труда на создание подпорной стенки достаточно велики, особенно если стенка состоит из небольших декоративных элементов — кусочков натурального камня, кирпичей и т.п. В этом отношении менее дорогой альтернативой может стать стенка из бетона, украшенная различными декоративными материалами, такими как известняк, плитняк и т.д. Она может выполнять и конструктивные задачи по планировке грунта и стать привлекательным элементом ландшафтного дизайна сада.

Декоративные стенки могут быть из древесины и комбинированные. В расселинах между камнями можно посадить декоративные ампельные растения для озеленения или даже землянику, если стенка находится на солнечном месте.

В нашем Портфолио ландшафтных работ вы можете увидеть один из успешных примеров грамотного использования подпорных стенок, в результате чего получился прекрасный сад на крутом склоне, украшенный каскадными ручьями и террасами.

Устройство подпорной стенки из габиона, камня, бетона своими руками

Не всегда дачный участок может иметь ровный рельеф. Часто территория участка располагается на холмистой местности. Поэтому желание счастливого дачника максимально выровнять все неровности не всегда считается самым рациональным. Можно продумать и внедрить у себя на участке различные идеи по ландшафтному дизайну. Именно подпорная стенка на даче своими руками сможет стать одной из основных идей по благоустройству вашего участка.

Необходимо отметить, что любой земляной участок имеет свои формы, размер и рельеф, которые влияют на выбор оптимального материала и формы подпорной стенки. А также при проектировании подпорной стенки на участке обязательно нужно учитывать стиль дома и других строений, личностные предпочтения, дизайн участка.

Назначение подпорных стенок

По функциональности подпорные конструкции можно разделить:

• Декоративные стенки способны выполнять функцию архитектурного украшения участка. Такие сооружения устанавливаются чаще всего на ровных земельных участках либо на участках, имеющих небольшой уклон.
• Защитные стенки. Основной их задачей является удержание грунта на крутых склонах, что позволяет существенно увеличить полезную площадь под высадку растений, кустарников и садовых деревьев. Устройство подпорной стенки требуется при уклоне грунта более 8%. Актуальным является сооружение защиты на участках, расположенных вблизи водоёмов или оврагов. Такое укрепление склонов предотвращает сползание грунта от потоков талой и дождевой воды.

Устойчивость подпорных стен

Чтобы исключить возможность развала сооружения и сползания грунта, защитная стенка должна иметь максимальную устойчивость и способность удерживать высокое внешнее давление. Поэтому при проектировании необходимо учитывать все факторы, определяющие прочность конструкции.

В процессе эксплуатации на стенку действуют физические силы:

• Вес конструкции;
• Силы трения и сцепления элементов устройства с грунтом;
• Давление грунта, который удерживает защитная стенка;
• Вес дополнительных элементов.

Явления, которые могут влиять на конструкцию:

• Подмывание талой и дождевой водой;
• Возможность набухания почвы в зимнее время;
• Присутствие вибрации грунта (соседство с железной дорогой);
• Сейсмической активности в этом регионе.

Основным фактором, напрямую влияющим на устойчивость конструкции, является толщина стен. Чем выше подпорки и мягче почва, тем толще должны быть стены.

Увеличение устойчивости стены

При проектировании подпорной стенки на участке необходимо учитывать ряд мероприятий, которые способны увеличить её устойчивость:

• Чтобы уменьшить давление на стену, её внутреннюю сторону сооружают под наклоном;
• Хорошо уменьшает давление почвы устройство неровных граней с внутренней стороны стены. Для бетонных конструкций такие грани создаются на этапе заливки раствора, путём смещения каждого слоя на 10 см. При устройстве каменных или кирпичных стен кладку делают с выступами;
• Увеличивает устойчивость, консоль с наружной стороны стены;
• Обязательным условием является устройство дренажной системы;
• При засыпке внутренней стороны стенки в почву добавляют пустотелые гранулы утеплителя, чтобы снизить её удельный вес, соответственно, и боковое давление;
• Прекрасный результат даёт устройство разгрузочной площадки в средней части стены, с внутренней стороны. При этом вертикальная сила грунта, давящая на этот выступ, существенно повышает устойчивость всей конструкции.

Устройство подпорной стенки

Декоративные или укрепительные подпорные стенки могут значительно отличаться, выполняя свою определённую функцию. Однако, все такие конструкции имеют несколько составляющих:

• Фундамент — подземное основание стенки. Именно на него ложится вся тяжесть самой стены и давление грунта;
• Тело стены — наземное строение. Лицевая сторона может быть ровной или косой и выполняет декоративную функцию украшения ландшафта. А внутренняя сторона соприкасается по всему периметру с грунтом ограждающей возвышенности;
• Дренаж и водоотвод — защитные строения. Такие коммуникации выполняют функцию отвода влаги из почвы. Устройство защитных строений является обязательным, так как скопление воды может разрушить стену.

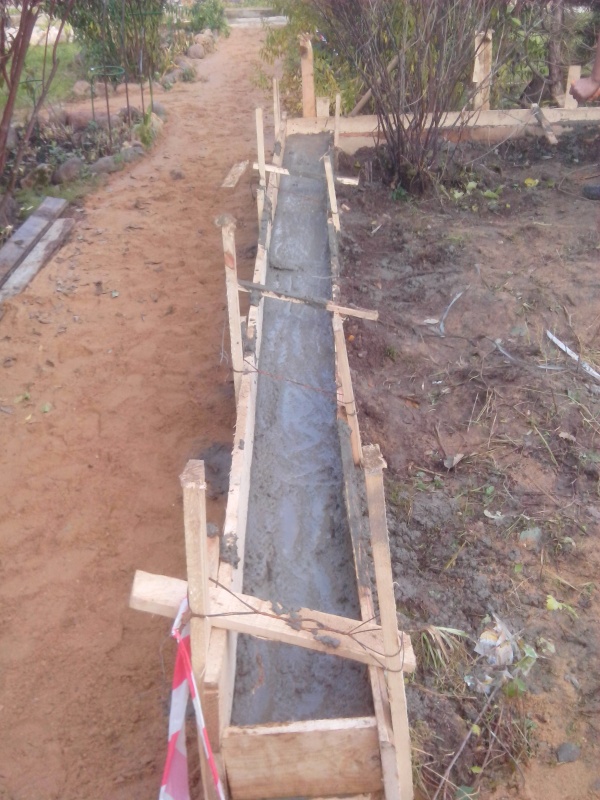

Фундамент опорной стены

При возведении подпорной стены высотой более 30 см обязательно нужно делать надёжный фундамент. При устройстве фундамента необходимо обязательно учитывать плотность грунта на этом участке. Оптимальным соотношением глубины основания и высоты наземной части считается:

• При плотном грунте такое соотношение составляет ¼;
• Для грунта средней плотности – 1/3;
• На мягкой и рыхлой почве – ½.

Заливку фундамента выполняют цементным раствором с добавлением щебня, гравия или кусков бетона. Для усиления основания можно использовать металлическую арматуру и подпорный камень.

Гидроизоляция и дренаж

Для увеличения надёжности и продления срока службы устраиваемой конструкции обязательно нужно серьёзно отнестись к качественной гидроизоляции стены и отводу воды.

Гидроизоляция выполняется путём нанесения на внутреннюю сторону сооружения слоя битумной мастики. Для надёжности желательно наклеить на мастику несколько слоёв рубероида.

Следующим шагом будет устройство водоотвода. Их бывает три вида:

• Поперечный вид. При строительстве стены в каждом втором или третьем ряду кладки оставляются отверстия диаметром 10 см. Такие отверстия можно пробить в уже готовой стене, затем вставить в них куски трубы, через которые вода и будет уходить за пределы участка;
• Продольный водоотвод. Такая конструкция состоит из перфорированной трубы диаметром 10–15 см, которую располагают вдоль внутренней стороны стенки на уровне основания. Трубу обматывают геотекстильной лентой, через которую вода попадает в отводной колодец;
• Комбинированный водоотвод. Изготовление такой системы заключается в совместном применении поперечного и продольного водоотвода.

Кирпичная подпорная стена в ландшафте

Кирпичная стенка укладывается так же, как и при обычном строительстве. Единственное отличие – меньшая толщина. Как правило, стенку до метра в высоту строят в полкирпича, если же нужная подпорка повыше, то берут целый кирпич. Облицевать можно такую стену таким же образом, как и бетонную.

Под кирпичную стенку необходим фундамент, глубина которого будет зависеть от степени промерзания почвы, конечной высоты объекта и состава почвы (чем рыхлее почва, тем глубже фундамент). В ширину фундамент, как правило, строят больше чем саму стену на 20-30 см.

Устройство подпорной стенки

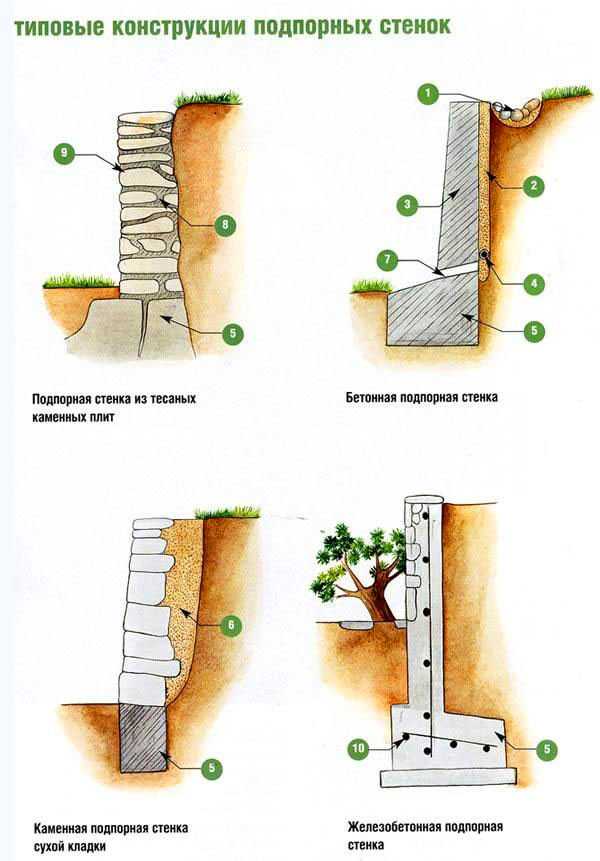

Схема подпорной стены в разрезе — забутовка, основная часть, дренаж, фундамент

Конструкция включает в себя фундамент, основную часть и дренажную систему. Почти все варианты стенок представляет собой конфигурацию из этих трех элементов. Их исполнение может быть различным и определяется назначением, особенностями грунта и имеющимися ресурсами.

Фундамент

Его обустраивают для любых стенок, высота которых превышает 0,3 м. Особенности строения зависят от грунта, на котором проводятся работы, а также от характеристик тела. Если в почве много глины, делают выбор в пользу ленточного фундамента, сформированного из блоков. На слабых грунтах, содержащих много песка (в особенности «плывущего»), основание организуют на сваях. Низкие стенки (0,3 м и менее) заглубляются в почвенную толщу без фундамента.

Ориентировочные размеры подпорных стен

Это часть укрепления, возвышающаяся над землей. Чтобы конструкция была устойчивой, она должна быть достаточно тяжелой. С этим и связано внимание к толщине стенок. Прежде чем начать выкладку тела, нужно заблаговременно подготовить чертеж.

Некоторые варианты исполнения стен отличаются высокой жесткостью. Сюда относятся кирпичные и каменные кладки, монолитные бетонные, постройки из соединенных раствором цемента блоков. Другие типы стен обладают упругостью. Они способны переносить слабые деформации без возникновения трещин. Это кладки из габиона и сухого камня. Верхушки таких конфигураций должны иметь не менее 0,45 м в ширину.

Величина наклона передней части зависит от особенностей строения. Если конструкция твердо зафиксирована, а суммарная высота тела и фундамента меньше 1,5 м, делать склон для этой грани не нужно. У построек большего размера слабовыраженный наклон (в пределах 15 градусов) способствует визуальному восприятию стены как вертикальной, а также увеличивает устойчивость.

Уголковая величина внутреннего трения зависит от типа почвы и ее пористости. Меньше всего угол для глины, а самый большой – для гравелистого грунта.

Дренаж и водоотвод

Функции данной системы – накопление и отведение лишних жидкостей разного происхождения (грунтового, дождевого, талых вод). Это помогает предотвратить размывание стенки и ее подтопление. Конструкции бывают поперечными, продольными или смешанными.

Устройство подпорных стенок из различных материалов

Что касается внешнего вида подпорных стен, то они могут быть изготовлены из различных материалов, например, из дерева, бетона, натурального камня, кирпича, габионов. От выбора этих материалов будет зависеть и объем работ, которые необходимо выполнить для устройства стенки.

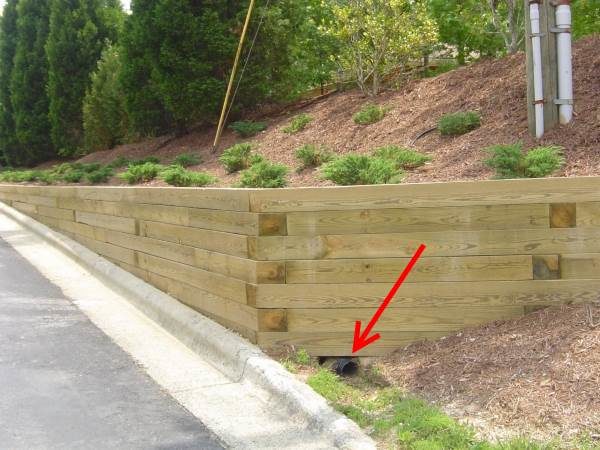

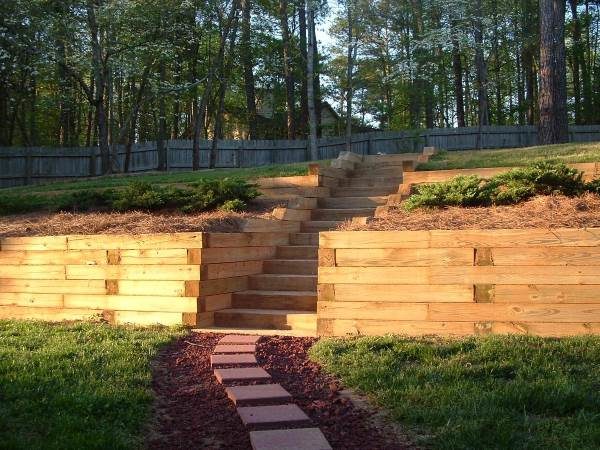

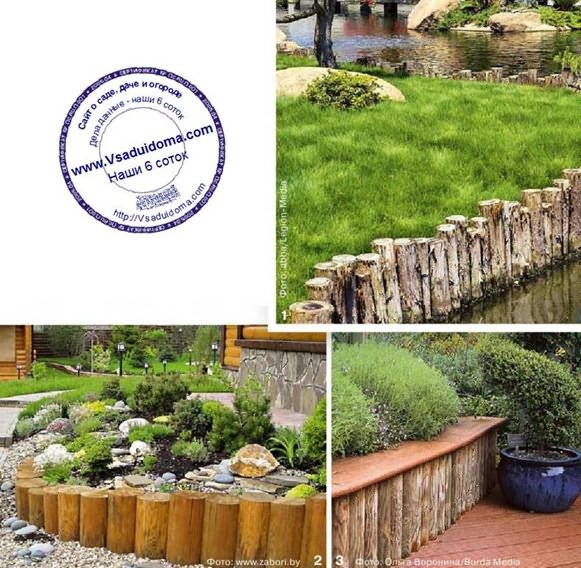

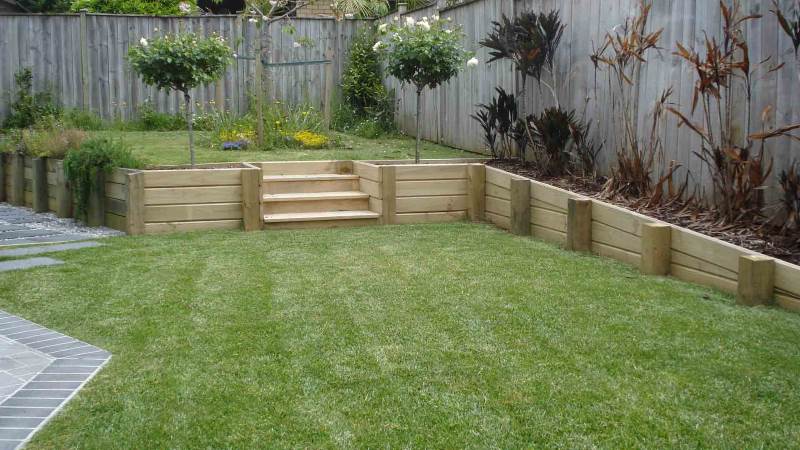

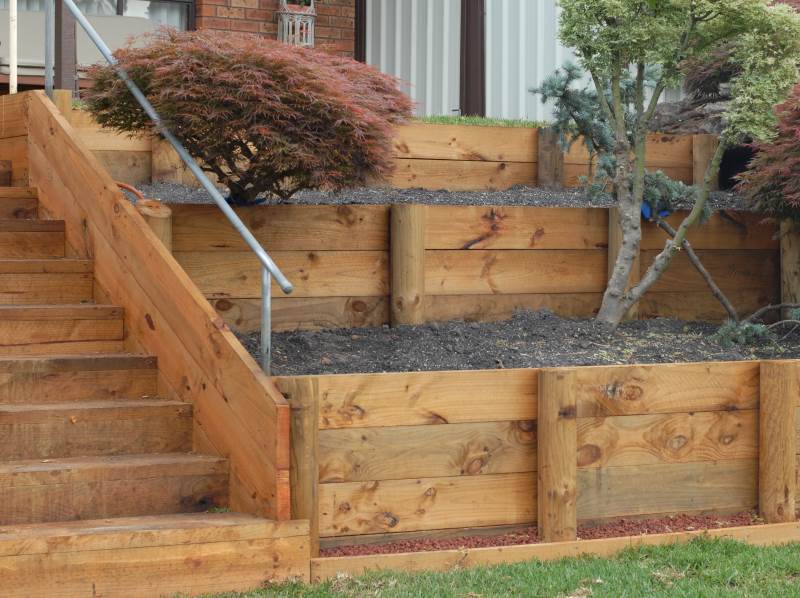

Подпорные стенки из дерева

Самая легкая в устройстве является подпорная стенка из дерева. Для нее отбирают бревна, диаметр и высота которых связаны с перепадом грунта на террасах следующим образом: если высота стены не превышает 1 м, то длина выбранных бревен не должна быть меньше 1,5 м (где 1 м будет возвышаться над землей, а 0,5 – находиться в земле). Деревянные части, которые будут погружены в землю, следует пропитать специальными водоотталкивающими составами, которые предотвратят их загнивание. Можно также применить покрытие из горячего битума или обжечь нижнюю часть бревна на костре – это также защитит древесину. Для установки деревянной стенки роют траншею по намеченной линии. Глубина ее рассчитывается на 5-10 см больше, чем длина вкапываемой нижней части бревна, а ширина – больше бревенчатого диаметра на 20 см.

[include id=»5″ title=»РСЯ — в тексте»]

На дно траншеи выкладывают гравийную подушку толщиной 5-10см, которую тщательно утрамбовывают. Бревна выставляют на гравий строго вертикально, обвязывая их для плотности сверху проволокой или же прибивая друг к другу гвоздями. Это обеспечивает максимальную устойчивость стены, даже с учетом возможного смещения грунта. С задней части бревен, там, где они соприкасаются с землей, укладывают лист рубероида или толя. Далее заливают траншею бетоном. В том случае, если подпорная стенка совсем небольшая и выполняет скорее декоративную функцию, то можно просто засыпать траншею камнями и тщательно их утрамбовать.

Подпорная стенка из бетона

Стенки из бетона очень долговечны, прочны и выдерживают большое давление грунта. Выглядят они не очень презентабельно, однако этот недостаток можно с легкостью обратить в достоинство, если задекорировать бетон удачной облицовкой из кирпича, камня, плитки или других материалов.

 Строительство подпорной стенки из бетона начинают с рытья траншеи, повторяющей траекторию будущей конструкции. Глубина траншеи для стены не более 1 м будет составлять около 30-40 см, если высота больше, то, соответственно, больше будет и глубина. Далее ставят опалубку из плотных, толстых досок, скрепленных между собой. На дно котлована выкладывают щебневую или гравийную подушку, сверху располагают арматурную сетку. Теперь в уже готовую форму заливают бетон.

После того, как бетон схватится (около 5 дней), можно снимать опалубку и ровнять дефекты на поверхности стенки, используя для этого цементный раствор. После этого можно приступать к декоративной облицовке полученной стенки.

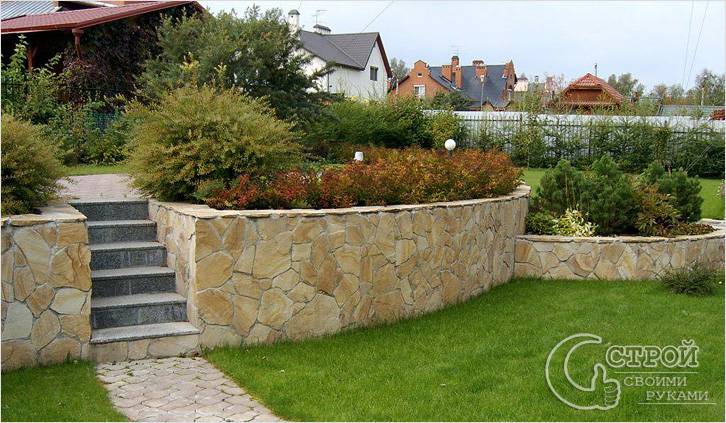

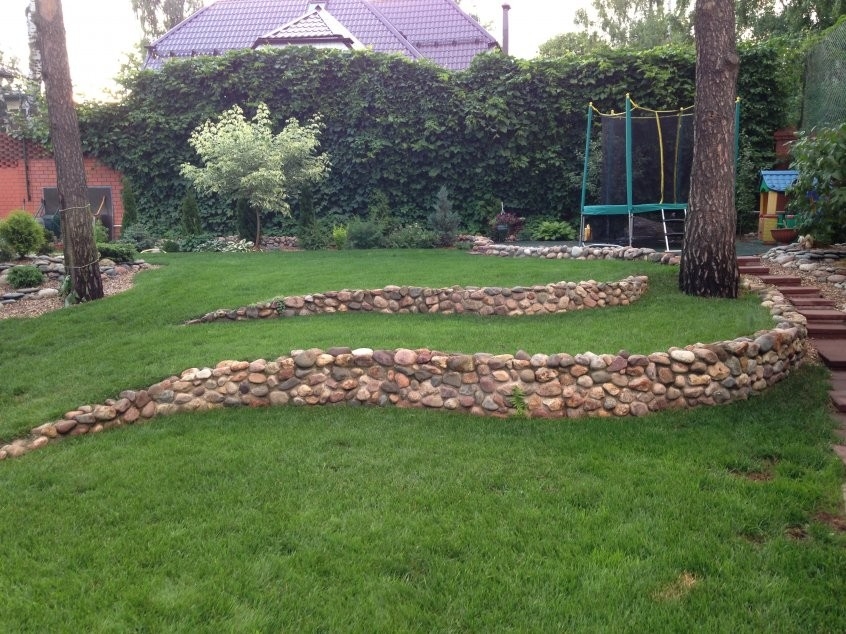

Подпорная стенка из камня

 При строительстве стенок из камня используют сухую кладку или кладку на цементном растворе. Чаще всего применяют колотый или пиленый прочный камень, например, базальт, гранит, кварцит, диабаз и другие. Каменная подпорная стена нуждается в бетонном фундаменте (если стена невысокая, то можно заменить фундамент остнованием из крупных камней), ширина которого должна примерно в 3 раза превышать ширину стены.

Работы по возведению подпорной стенки начинаются с рытья  траншеи, ширина которой на 5-10 см больше, чем ширина будущего фундамента. На дно полученной канавы ссыпают гравийно-песчаную подушку толщиной 20-30 см, тщательно ее утрамбовывают. Заливают траншею бетоном, следя, чтобы высота готового фундамента была ниже уровня земли на 15 см. После того, как фундамент застынет, начинают выкладывать камни. В том случае, если для скрепления камней, применяют цементный раствор, то образующиеся пустоты заполняют затирочной смесью, если же кладка производится сухим способом, то в швах располагают садовый грунт и высаживают там растения.

Подпорная стенка из кирпича

Для того, чтобы выложить кирпичную подпорную стенку, вначале возводят фундамент, параметры которого рассчитываются аналогично фундаменту для каменной кладки. Особое внимание необходимо уделить толщине кирпичной стенки. Кладку в полкирпича (толщина 120 мм) используют, если высота стенки не превышает 60 см или 8 рядов кирпича. Если же высота подпорной стенки достигает 1 м, то лучше применить кладку в кирпич (толщина 250 мм). Крупные стенки, высотой более 1 м, выдерживающие большое давление грунта, требуют кладку в полтора кирпича (толщина 370 мм).

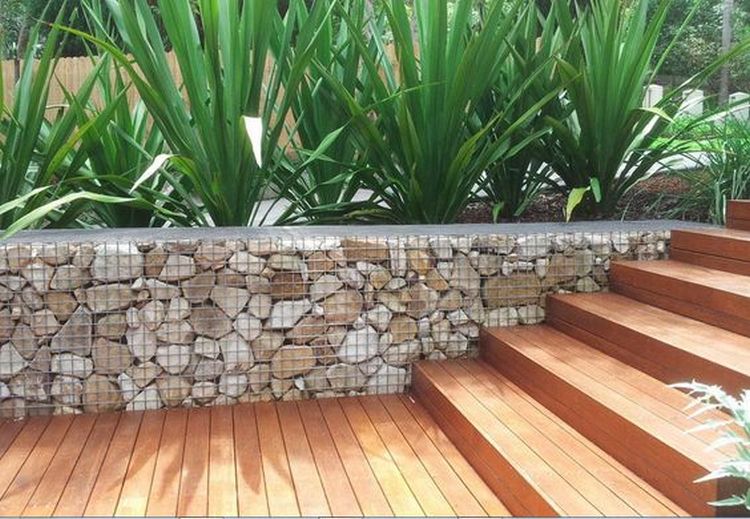

Подпорные стенки из габионов

 В настоящее время огромную популярность получили подпорные стенки из габионов – контейнеров их металлической сетки, заполненных каменным материалом. Монтаж подобной стенки производится очень легко. Если стенка небольшая, то фундамент под нее не нужен, если же высота перепада грунта превышает 1 м, то требуется ленточный фундамент, который возводится так же, как при кирпичной или каменной кладке. После того, как основание готово, на него устанавливаются контейнеры, связываются между собой оцинкованной проволокой. После этого вдоль лицевой стороны подпорной стенки укладываются наиболее декоративные камни (гранит, плитняк), а остальной объем, который будет не виден, засыпают щебнем, булыжником, галькой.

Создавая подпорную стену на своем участке, следует помнить, что она будет выполнять не только практическую, но и декоративную функцию, то есть способна стать настоящей изюминкой вашего участка. Вариантов украшения подпорной стенки может быть много – от облицовки интересным материалом, до декорирования вьющимися растениями или цветами-альпийцами. При желании придать стенке состаренный вид, можно покрыть ее кефиром, тогда она быстро зарастет мхом и станет похожей на столетнюю изгородь. Экспериментируйте! опубликовано

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

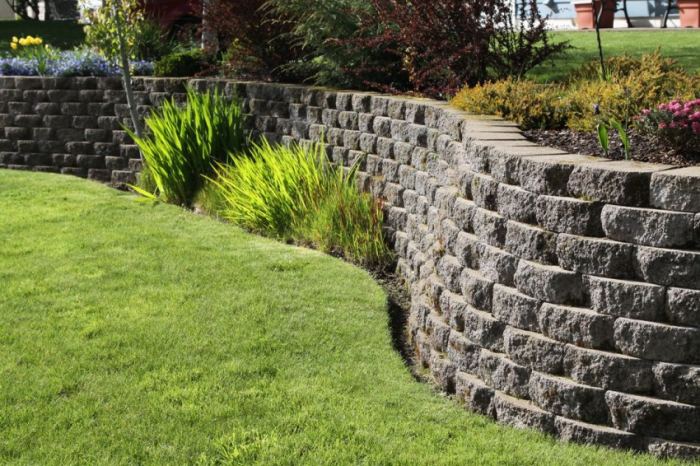

Подпорная стенка из бетонных блоков

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

Алгоритм обустройства подпорной стены из бетонных блоков:

• Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
• После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
• Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).

• Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

Использование габионов и кирпичей

Легко возводятся своими руками подпорные стенки из габионов – сетчатых коробов, заполненных природным камнем. Габионами называют объемные сетчатые контейнеры, изготавливаемые в заводских условиях из металлической проволоки, имеющей защитное антикоррозийное покрытие.

Габионные конструкции активно используются для устройства подпорных стенок при террасировании участка. Сетчатые контейнеры, заполненные крупными камнями, могут стоять десятилетиями

Сетчатые контейнеры отличаются размерами и формой, которая может быть:

• коробчатой;
• цилиндрической;
• матрасно-тюфячной.

Для подпорных стенок больше подходят коробчатые габионы. Сетки привозятся на участок в сложенном виде. Затем расправляются и вручную заполняются камнями. При этом крупные камни, превосходящие в диаметре размер ячеек сетки, укладываются по краям контейнера. Середина же заполняется мелким щебнем.

Между собой сетчатые короба скрепляют прямо на месте установки подпорной стенки оцинкованной вязальной проволокой. С помощью острых штырей, легко втыкающихся в землю, сетчатые короба надежно фиксируются на месте установки. Чтобы стенки сетки не выгибались при укладке наполнителя, проводят их стяжку с помощью расчалок. Загруженный камнем и щебнем контейнер закрывают крышкой, которая притягивается специально предназначенным для этого устройством. Габионные сооружения отличаются долгим сроком службы. При нагрузках габионная конструкция деформируется, но не разрушается.

Важно! При устройстве на садовом участке подпорной стенки из габионов можно не заботиться о дренажных отводах, так как сквозь камень наполнитель вода проходит беспрепятственно.

Изначально подпорные стенки строились в горных районах для укрепления опасных склонов, а также для задержания почвы на виноградниках. Постепенно этот вид сооружений стал использоваться в ландшафтном дизайне. На садовых участках можно увидеть подпорные стенки из кирпичей. Этот доступный строительный материал легко укладывается с применением связующего раствора в ровные стенки.

Подпорная стенка, аккуратно выложенная из кирпичей с использованием различных способов их укладки, красиво обрамляет возвышенную территорию участка

Все рассмотренные способы устройства подпорных стенок может апробировать на своем участке любой человек. Трудность работ заключается лишь в переноске тяжестей, ведь камни имеют немаленький вес.

Поэтому лучше эти работы проводить с несколькими помощниками. Конечно, привлечение профессионалов к сооружению подпорной стенки избавляет человека от поиска и доставки необходимых материалов, а также от тяжелого ручного труда, отнимающего не только время, но и силы.

Варианты и технология строительства бетонных подпорных стен

Для улучшения ландшафтного дизайна и эксплуатации участка с перепадами высот используется подпорная стенка из бетона (ПС) нескольких типов. Конструкция необходима для террасирования, зонирования подворья, ликвидации эрозии и укрепления склонов. Подпорными стенами можно защитить столбчатые ростверки, плитные и ленточные фундаменты от воздействия боковых подвижек пучинистых грунтов.

При расчетах необходимо следовать указаниям Справочному пособию от 1985 года для СНиП , который в 2010 году был актуализирован в свод правил СП (наружные сооружения и сети).

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Средние стены

Обычно загородные участки в коттеджных поселках имеют перепады высоты в пределах 1 м, зато для садовых участков администрация населенных пунктов часто выделяет не пригодные для с/х земли, изобилующие горами и оврагами. Поэтому используются ПС средней высоты 0,8 – 1,5 м, которые так же можно не рассчитывать на сдвиг и разрушение.

Схема выбора конструкции ПС, удовлетворяющей эксплуатационным требованиям, следующая:

• при высоте в пределах 1 м на рыхлых почвах можно применить массивные конструкции с уширением пяты;
• если перепад высот больше указанного значения, дешевле обойдется тонкостенная ПС любого типа.

Средняя стена подпорная Если в промышленном и с/х строительстве для этих целей чаще используются ж/б панели и плиты, то для индивидуального застройщика они обходятся излишне дорого с учетом доставки, выгрузки и установки спецтехникой. Поэтому проще залить их по месту по нижеприведенной технологии.

Дренаж для ПС средней высоты является обязательным, вместо продольных дренов обычно используются поперечные:

• полимерные трубы укладываются чуть выше подошвы фундамента, проходят насквозь оба вертикальных (наклонных) щита опалубки;
• шаг поперечных дренов в пределах 1 м;
• в узел примыкания ПС и нижней террасы укладываются желоба ливневки для сбора и отведения этих стоков, которые неизбежно разрушат почву и снизят качество эксплуатации участка.

Перфорация внутри дренов не нужна, можно применить канализационные (только рыжие), полиэтиленовые трубы подходящего диаметра.

Факторы, влияющие на устойчивость опорной стены

Главное качество, которое отличает защитные бетонные стенки — это устойчивость к сильным грунтовым нагрузкам. Она дает гарантию, что строение при обвале грунта не повредится. Что влияет на стойкость подпорки:

• сила вибрации, если недалеко вблизи от участка имеется автотрасса с обильным движением. На прочность опорного сооружения может повлиять наличие поблизости железнодорожных путей;
• действие подземных вод в пасмурную погоду, наличие в регионе проживания паводков;
• климатические особенности в регионе, где было воздвигнуто сооружение;
• сейсмические воздействия в определенных регионах;
• устойчивость бетонной конструкции зависит от ее толщины. Этот параметр включает в себя также показатели высоты и типа почвы, на которой она сооружена.

Устойчивость опорной стены чаще всего зависит от правильного расчета ее толщины. Во время проведения операции следует в обязательном порядке учитывать характеристику грунта и высоту сооружения. При создании опорки на мягком грунте ее ширину следует делать больше. Если в планах построить стену более 2 м, то следует помнить о ветровых нагрузках.

Как оборудуется дренажная система?

Монтаж дренажной системы является обязательным для подпорных стенок из жестких и водонепроницаемых материалов. Во-первых, большое количество воды может вымывать грунт непосредственно у конструкции, в результате стена может лопнуть, наклониться и даже упасть. Во- вторых, пучение глинистого грунта во время морозов может приводить к тем же последствиям. В- третьих, влага, попадающая в тело сооружения, будет приводить к его разрушению и отслаиванию отделки.

Тип системы дренажа выбирается перед началом строительства для того, чтобы правильно встроить его в конструкцию сооружения. Применяются три вида дренажа:

1. Продольный. Для прокладки водоотводной системы используют пластиковые трубы с перфорацией. Трубы оборачиваются слоем геотекстиля для фильтрации. Как правило, трубы дренажа укладывают за стенку со стороны холма, их концы выводятся с обеих сторон подпорной стенки. Вода попадает в трубу и легко уходит за пределы постройки, твердые частицы задерживаются геотекстилем.
2. Поперечный. Монтаж начинается с обустройства поперечных каналов, расположенных по всей длине сооружения через равные промежутки (примерно 1 м, но не больше). Диаметр водоотводного канала равен 5-10 см. Излишняя влага уходит по обустроенным каналам за внешнюю сторону стенки.
3. Комбинированный. Система включает оба вида дренажа: продольный и поперечный, что позволяет надежно защитить стенку от разрушительного воздействия влаги.

Как сделать водоотвод подпорной стенки?

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

• Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
• Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
• Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания

, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

Возможные сложности и ошибки

При несоблюдении технологий подпорные стенки могут разрушаться, если мастер допустит ошибку.

Наиболее распространенные проблемы:

• недостаточное заглубление основания;
• плохой дренаж;
• несоблюдение правил опирания стены на холм;
• слишком большая высота и большой вес стены;
• строительство на слабых грунтах с близким залеганием уровня вод.

В результате этих ошибок стенки могут обваливаться, покрываться трещинами, а также разрушаться в нижней части. Если нет достаточного опыта в строительстве и просчетах, то лучше пригласить бригаду специалистов.
