Варианты устройства фундаментов для кирпичного дома

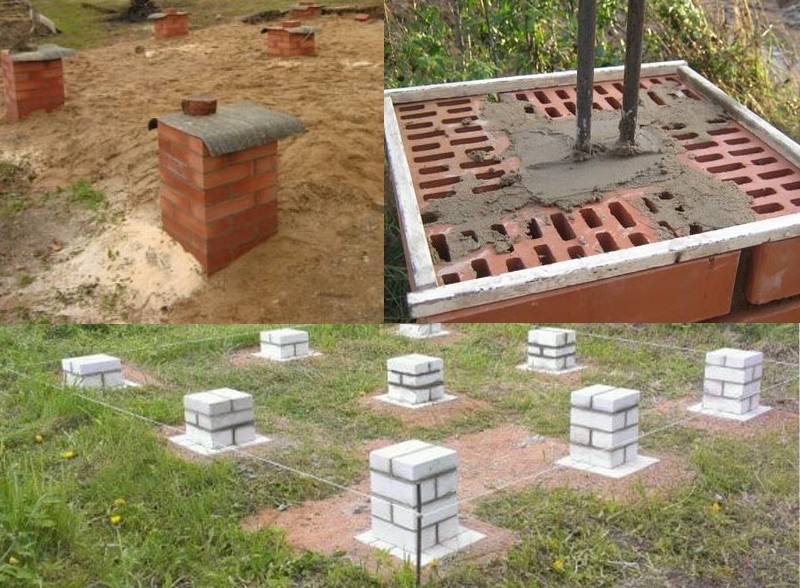

Область применения столбчатого фундамента из кирпича

Достоинства кирпичного столбчатого фундамента довольно многочисленны:

• Малый срок возведения;
• Низкая стоимость строительного материала;
• Возможность выполнять работу самостоятельно, без привлечения специалистов;
• Отсутствие необходимости в использовании специализированной техники;
• Срок службы фундамента – 30-50 лет (в зависимости от типа грунта, его влажности, качества материала).

Так что можно с уверенностью сказать, что кирпич прекрасно подходит для возведения столбчатого фундамента для малоэтажных жилых домов, бань, гаражей и других построек, оказывающих сравнительно слабое давление на грунт. Впрочем, при правильно выполненном проектировании и строительстве, кирпичный фундамент способен передать на грунт нагрузку от деревянного двухэтажного дома, не говоря уж про каркасные дома и небольшие хозяйственные постройки.

Буронабивной фундамент

    Столбы создаются путём заливки бетона в предварительно пробуренные скважины. Работы по устройству буронабивного фундамента производятся в следующей последовательности:

    1) На основании расчёта производится разметка фундамента на участке.

    2) С помощью ручного (механизированного) бура или специальной буровой машины делаются скважины на 20-30 см ниже глубины промерзания.

     Примечание: в рамках данной статьи мы не рассматриваем мелкозаглубленные столбчатые фундаменты, которые используются практически только для небольших деревянных хозяйственных построек.

    3)   Из обычного рубероида сворачиваются цилиндры (по диаметру скважин) и обматываются скотчем. Они выполняют две роли: во-первых, это несъёмная опалубка для столбов, а во-вторых — их гидроизоляция.

    Если у Вас рубероид с посыпкой, сворачивайте гладкой стороной наружу. Чем хуже грунт при замерзании будет прилипать к поверхности столбов, тем меньшие касательные силы, стремящиеся вытащить столбы зимой из грунта, будут на них действовать.

    4) Цилиндры из рубероида вставляются в скважины. На рисунке выше видно, что до самого основания рубероид не доходит, остаётся около 20 см. Делается это не просто так. Через незакрытую часть сваи при заливке бетона цементное молоко просачивается в грунт и дополнительно связывает его. При этом в зависимости от типа грунта несущая способность столба может увеличиться до 2-х раз. Это увеличение при расчёте не учитывается. Оно дополнительно повышает запас надёжности фундамента. Кроме того столбы лучше заякорятся в земле.

    5) В скважину заливается немного бетона (20-30 см), после небольшой паузы вставляется арматурный каркас, чтобы он под своим весом не опустился до соприкосновения с грунтом. Затем заливается весь столб до верха. Касание арматуры с грунтом не желательно, т.к. это приводит к её более быстрой коррозии.

    Обычно каркас делается из трёх-четырёх прутков рабочей арматуры А-III ∅10-12 мм, обвязанных между собой вспомогательной арматурой Вр-I ∅4-5 мм. Желательно, чтобы арматура находилась от наружной поверхности столба не ближе чем на 5 см.

    Если после заливки столбов на них будет сооружаться монолитный ростверк, рабочую арматуру выпускают из столбов на высоту этого ростверка. Если же на столбах будет делаться обвязка из деревянных балок, то для её крепления при заливке бетона в верхнюю часть вкладывается резьбовая шпилька (напр., М16).

    Примечание: столбчатые фундаменты с железобетонным монолитным ростверком описаны в статье «Столбчатый фундамент с ростверком (свайно-ростверковый)».

    При температуре воздуха 15-20ºС нагружать столбчатый фундамент можно начинать уже через 4-5 дней. Связано это с тем, что по прошествии данного периода несущая способность фундамента определяется уже не прочностью столбов, а прочностью грунта под ними. К тому же дать полную расчётную нагрузку на фундамент (стены, перекрытия, крыша, эксплуатационные нагрузки) быстро Вы не сможете. Пока идёт строительство, бетон «дозреет».

   ВАЖНО: Нельзя оставлять столбчатый фундамент не нагруженным на зиму. Касательные силы морозного пучения могут поднять и перекосить столбы, причём все по разному.

Материал для столбчатого фундамента

Столбчатый фундамент можно изготовить из дерева, кирпича, бетона. Если совсем мало средств, а строить всё равно нужно, используйте дедовский способ – столбы из обожженных сосновых стволов. Брёвна толщиной 18–25 см заостряют с верхнего конца, обмазывают глиной, осторожно и равномерно обжигают, пока не образуется угольная корка 1,5–2 см толщиной. Затем в яму диаметром 35 см заливается одно ведро бетона, и сразу опускается столб острым концом вниз. Столб выравнивают, затем засыпают зазор смесью щебня и песка. Всё тщательно утрамбовывают. Такой столб служит 11–17 лет и несёт нагрузку не меньше тонны.

Можно сложить столбы из кирпича. Это гораздо прочнее и долговечнее. Но делать кирпичную кладку в узкой яме глубиной больше метра очень неудобно. К тому же для фундамента необходим редко встречающийся, дорогой пережженный кирпич.

Поэтому на сцену выходит Его Величество Бетон. Надёжный, долговечный, незаменимый. Через 100 лет службы, когда кирпичный фундамент уже разрушается, бетонный только заканчивает набирать прочность.

Для бетонных столбов необходима арматура – вертикальные прутки толщиной 10–14 мм и поперечные связывающие толщиной 6 мм. Вертикальную арматуру берём на 20–25 см длиннее самого столба. Количество прутков определяется их диаметром: арматура должна отстоять от края бетона на 7 см и примерно на 10 см друг от друга. Поперечная обвязка начинается через 30 см от концов вертикальных прутьев и дальше идёт через 30–50 см.

Бетон заливают в съёмную опалубку из досок, фанеры или ДСП. Но удобнее применить опалубку несъемную из пластиковых или асбоцементных труб диаметром 15–35 см. Можно сделать трубы из жести, но они быстро заржавеют на уровне грунта. Хороший бюджетный вариант – трубы из садовой сетки снаружи и рубероида внутри. Несъемная опалубка в дальнейшем служит гидроизоляцией бетона.

​​Монолитный фундамент.

Монолитный фундамент для двухэтажного дома из кирпича. Монолитный фундамент возводится путем заполнения котлована выбранным строительным материалом.

Монолитный фундамент возводится непосредственно на стройплощадке путем заполнения котлована выбранным для данного грунта строительным материалом. Для заполнения монолитного фундамента применяются следующие типы материала:

1. Бутобетон (заливка с использованием крупного наполнителя – битый кирпич, бетон, гравий).
2. Железобетон (заливка с использованием стальной арматуры и щебня).
3. Кирпич (кладка из глиняного кирпича).

Процесс возведения ленточного монолитного фундамента довольно прост и состоит из следующих действий:

1. Выкапывание котлована под фундамент согласно плану дома.
2. Насыпка и утрамбовка песочной подушки.
3. Установка опалубки.
4. Установка арматурного каркаса (для железобетонного фундамента).
5. Заполнение опалубки выбранным бетоном.

Пошаговая инструкция устройства

Итак, вы ознакомились с нашей статьей, в которой мы предельно подробно рассказали обо всех видах фундамента под каркасники, и точно решили выбрать столбчатый фундамент для вашего каркасного дома. Приступаем к обустройству.

1. В соответствии с планом делаем разметку, отмечая места, где будут установлены столбы. Это углы дома, несущие стены и под балками перекрытия. Расстояние между столбами должно быть не более 2-2,5 метра.
2. Копаем в отмеченных местах ямы, глубина которых зависит от уровня заглубленности столбов + подушка из гравия и песка.
3. Некоторые заливают цементную смесь прямо в почву, используя вместо опалубки стены ямы. Однако такой способ не оправдан – влага из почвы будет соприкасаться с цементной поверхностью, и цемент будет разрушаться.
4. Поэтому необходимо яму сделать шире и установить опалубку, которую можно сделать своими руками из досок и пленки. Не забудьте укрепить стенки опалубки укосинами, оперев их на стенки ямы. Это убережет вас от распада опалубки, что случается часто.
5. Перед устройством опалубки делаем песчаную подушку.
6. Заливаем в опалубку песчаную смесь, устанавливаем анкерные болты для фиксации ростверка или обвязки. Ждем, когда столбы фундамента полностью высохнут.
7. Снимаем опалубку, если использовалась съемная опалубка или дощатая, сколоченная своими руками.

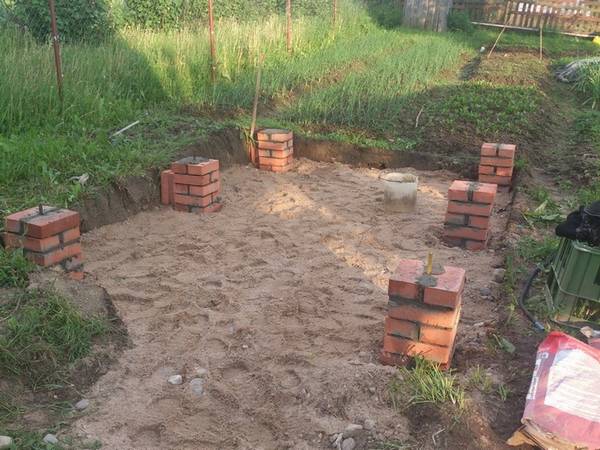

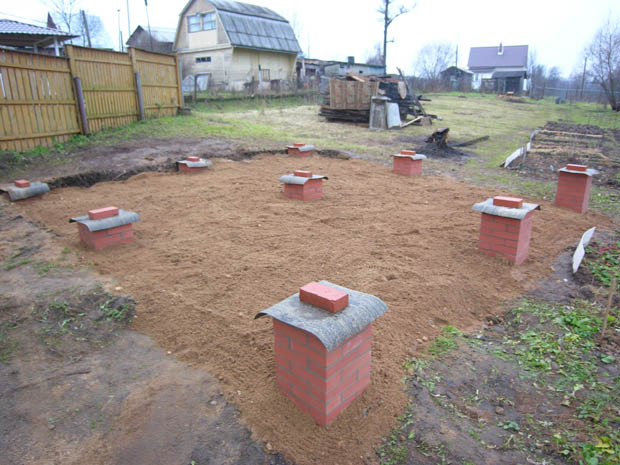

Жилой дом на столбчатом фундаменте

Сборный фундамент делается из кирпича или блоков, при чем кирпичный фундамент читается самым экономически и практически невыгодным. Блоки под фундамент устанавливают на песчаную подушку, которая должна быть хорошо утрамбована. Ровность поверхности проверяется уровнем.

Не забудьте после устройства всех столбов проверить геометрию – все поверхности должны лежать в одной плоскости, а перекос не должен составлять более 1 см. Для этого используем длинную рейку и уровень, или строительную лазерную линейку.

Лучшее видео:

Плюсы и минусы столбчатого фундамента из кирпича

Итак, среди основных преимуществ можно выделить следующие пункты:

• не требует длительной подготовки и возведения;
• долговечность;
• бюджетный вариант;
• подходит для любого типа местности;
• несложная технология;
• не возникает необходимости в привлечении бригады строителей;
• конструктивные особенности.

Вместе с преимуществами, у столбчатого типа фундамента присутствуют также и некоторые недостатки:

• невозможность обустройства подвального помещения;
• подходит только для одноэтажных построек;
• не выдерживает нагрузок тяжелых конструкций;
• вероятность поселения мелких грызунов под полом.

Как усилить фундамент кирпичного дома

Иногда, когда уже готов фундамент, приходится менять материал для возведения стен. Если не усилить фундамент, то могут возникнуть трещины и перекосы. Самым легким способом, является увеличение основания, однако есть и другие возможности.

• — Инъекция – по периметру цоколя выкапываем грунт, набрызгиваем на стены бетонный раствор. Это можно сделать специальной пушкой.
• — Усиление с помощью свай. Их устанавливают сразу у фундамента.
• — Изготавливаем по окружности опалубку, опускаем готовый армирующий каркас и бетонируем.
• — Еще одна бетонная стена.
• — Расширение подушки, за счет увеличения стен на 0,5 – 1м.

Вы решили строить кирпичный дом, продумайте то, каким будет основание. Из статьи вы поняли, что дом из кирпича очень массивный, поэтому во избежание проблем подберите правильный вариант.

Земляные работы и разметка

Необходимо сделать разметку участка для выемки грунта под ямы, по осям согласно чертежу,в которых будут располагаться  кирпичные столбы фундамента. Выборка грунта осуществляется на ширину необходимую не только для столба, но и для удобства выполнения работы в яме, то есть ширина ямы должна быть с запасом.

Глубина ямы, как правило до глубины промерзания грунта, за частую до 60-70 см. Глубина промерзания в каждом регионе  разна я и рассчитывается индивидуально. выемка грунта может быть выполнена как в ручную так и с помощью спецтехники.

Опалубка

До возведения опалубки для обоих вариантов установки необходимо создать подушку из смеси песка и гравия высотой 30 — 50 см для малозаглубленных и незаглубленных стоек и 10 — 20 см для заглубленных стоек.

На подушке строго вертикально монтируется опалубка, закрепляемая упорами. Внутри стенки покрываются гидроизоляцией.

Опоры могут быть равномерной толщины по всей длине или с утолщенным низом – «башмаком». При этом ширина ямы для опоры должна соответствовать его габаритам. «Башмак» может быть установлен отдельно с выпуском из него арматуры, вслед за его затвердеванием опалубка опоры устанавливается сверху.

Четыре ребристых арматурных прута диаметром 10 – 12 мм составляют каркас, соединяются хомутами 6 — 10 мм в диаметре из ребристой или гладкой арматуры. Дистанция между арматурой и опалубкой более 3 мм, аналогичный зазор от подушки в целях антикоррозийной защиты металла. Обеспечить расстояние можно посредством пластиковых подставок, которые также предотвратят смещение арматуры.

При возведении опор с «башмаком» стержни устанавливаются до монтирования опалубки.

Если не планируется ростверк, то верхняя точка окончания арматуры на 5 — 6 см вниз относительно уровня заливки раствора. Предусматривается установка закладных шпилек диаметром 14 — 16 мм для соединения опор с нижней обвязкой.

Для фундаментов, где запланировано возведение ростверка, каркас выступает на 15-25 см над уровнем заливки в целях увязки с каркасом последнего.

Далее производится заливка бетонного раствора, изготовленного самостоятельно или покупного маркой не меньше М200. Заливка порционная с утрамбовкой вибратором или иными средствами. Снятие опалубки допустимо после окончательного затвердевания.

Сезонность фундаментных работ

Особенностью возведения столбчатых фундаментов из кирпичей является то, что готовое фундаментное основание нельзя оставлять без нагрузки в зимний период. Если этого не сделать, то весной может измениться высота каждого столба, нарушиться его пространственное положение.

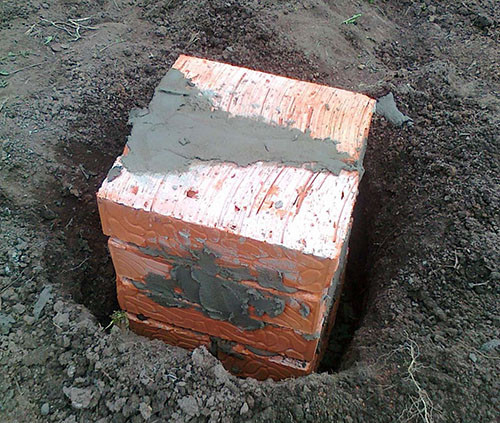

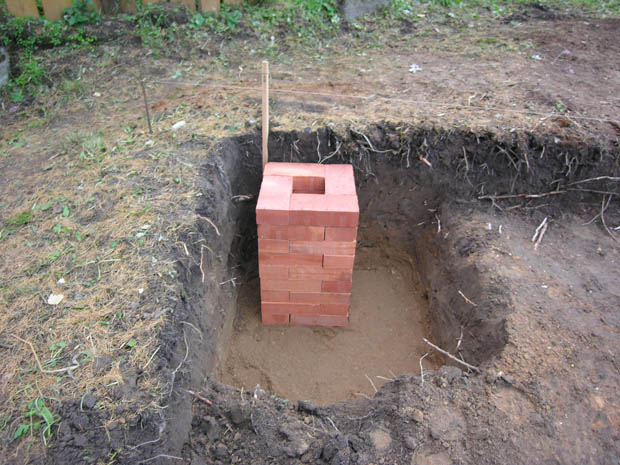

Кирпичный столб

Возведение фундамента нужно производить в течение одного сезона и не прерывать процесс дальнейшего строительства. Только в этом случае застройщик будет гарантирован от возникновения вышеуказанных негативных явлений.

Выбираем тип фундамента

Так как кирпичный дом имеет довольно внушительную массу, этот факт нужно учитывать при выборе фундамента. Если будет обустроено основание без учета нагрузки, то возможно появление трещин в стенах и даже их разрушение. Для понимания будущей массы сооружения необходимо иметь четкое представление, как рассчитать этот показатель. Кирпичный дом смогут выдержать на себе только плитный, ленточный и свайный виды оснований.

Дом из кирпича, как правило, не строят на мелкозаглубленном фундаменте. Отношение этот факт имеет только к фундаменту ленточному или свайному, так как они не смогут выдержать на себе большой вес строения.

Вне зависимости от вида, выбранный фундамент должен строиться в соответствии со всеми существующими нормами. К ним относится учет вида грунта и глубины его промерзания, рельеф местности и уровень грунтовых вод. Конкретный ответ по всем этим показателям сможет дать только специалист, который детально проведет анализ и с большей точностью определит характеристики грунта и другие показатели, в соответствии с чем, произведет расчет фундамента.

Принципиальные положения

Столбики возводятся на расстоянии не более 1,5–2 м друг от друга по всему контуру здания, в точках пересечения стен, под прогонами и простенками, а также во всех тяжело нагруженных точках. Поверх столбиков с целью обеспечения их равномерной нагрузки устраивается балочная перевязка, мощность балок принимается в зависимости от пролета между столбами.

Сечение опор подбирается исходя из величины проектной площади подошвы фундамента. Чаще всего возводятся столбы прямоугольного или квадратного сечения. Для одноэтажных домов длина сторон квадрата принимается 0,38 м, а сечение прямоугольника — 0,38х0,25 м. Для зданий в два этажа сечение столбов принимается не менее 0,51х0,51 м.

В зависимости от глубины расположения, различают два вида столбчатых кирпичных оснований:

Заглубленные фундаменты возводятся на участках с невысоким расположением грунтовых вод, подошва основания проектируется ниже отметки промерзания почвы (на глубину порядка 2 м).

Мелко-заглубленный столбчатый фундамент из кирпича, устраивающийся своими руками в частном строительстве, заглубляется в грунт на глубину от 0,4 до 0,7 м.

Планировка

Кирпичные столбики выдерживают вертикальную нагрузку от веса одноэтажного дома любой конструкции. В расчёт планировки принимают следующее:

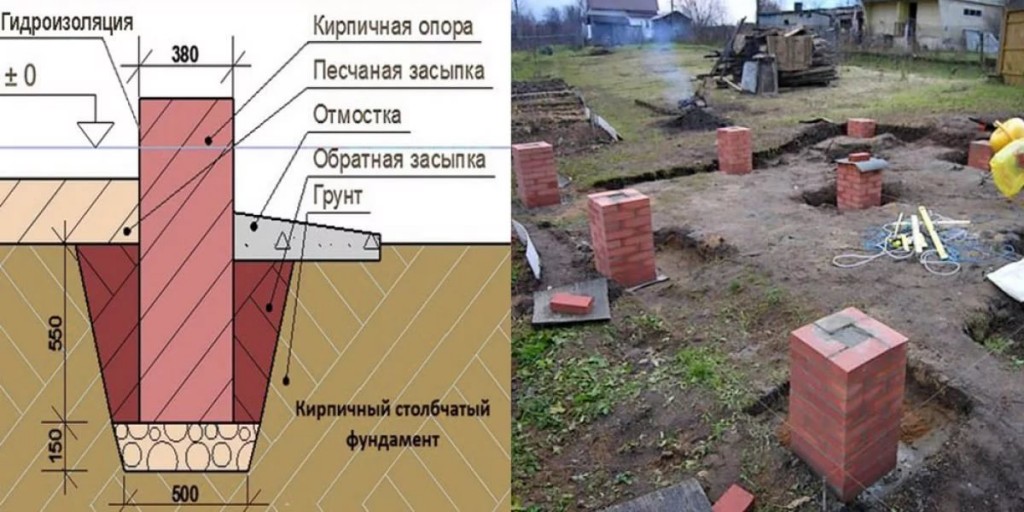

1. Для фундамента из кирпичных столбиков применяют опоры сечением 380х380 мм.
2. Столбы размещают по углам здания, в местах пересечения несущих стен и перегородок.
3. В особых случаях по внешним углам дома возводят более массивные столбы из рядов кладки в 2 кирпича сечением 630х630 мм либо прямоугольного сечения 380х520 мм.
4. По линии несущих стен опоры размещают с шагом не более 2 м.
5. Если нагрузка от веса здания превышает нормативные значения, внутрь столбов устанавливают металлические трубы.

Советы и рекомендации

Расположение столбчатого фундамента (выше уровня земли) допускает попадание в фундаментную зону пыли, мусора и снега. Для избежания этого явления, а также для утепления пространства, находящегося под полом, делается забирка.

Чаще всего она возводится из кирпича или строительного камня на бетонную стяжку. Для коммуникаций предусмотрены специальные отверстия.

Забирка возводится из кирпича или строительного камня

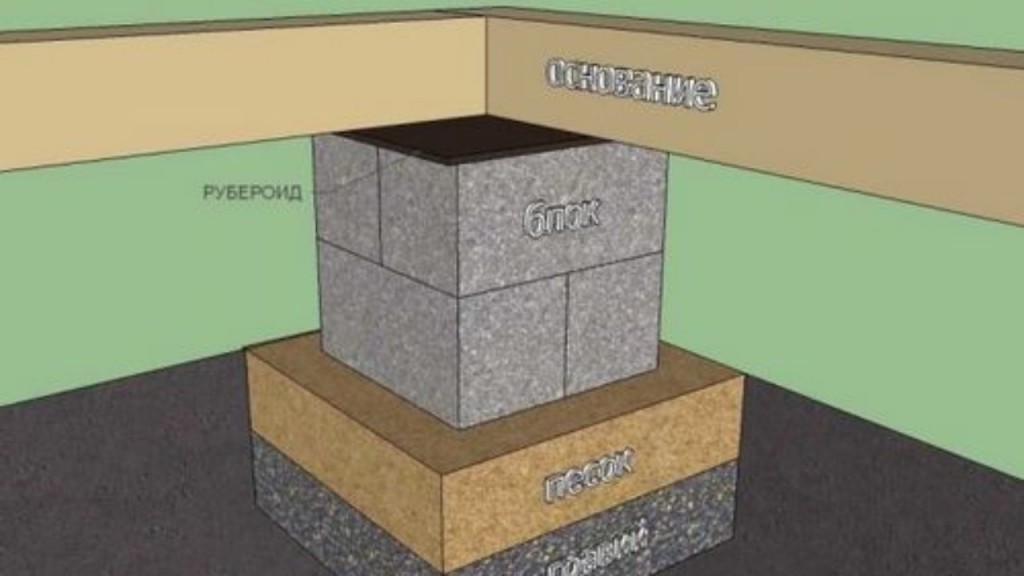

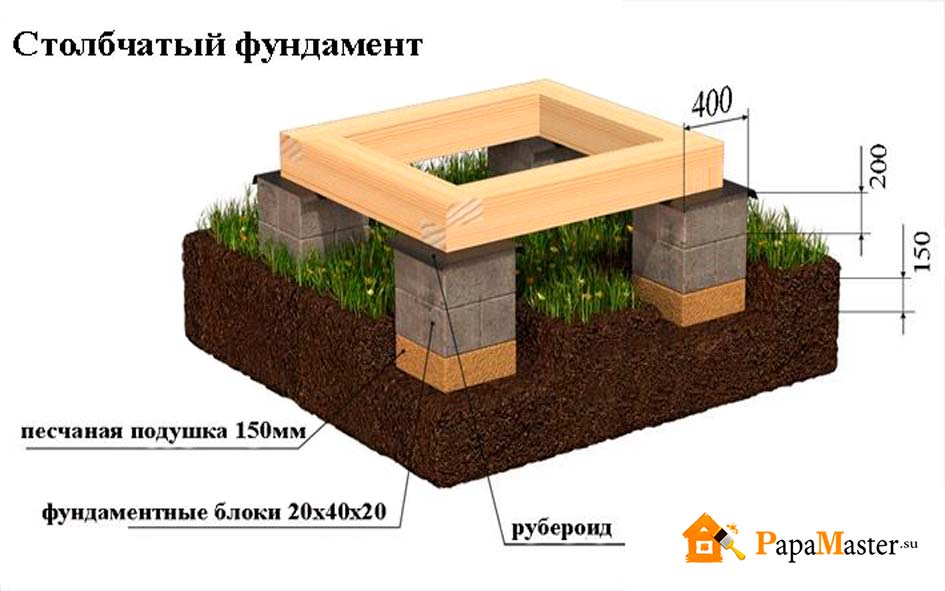

В случае возведения столбчатого фундамента из готовых блоков, нужно помнить, что они должны иметь устойчивую основу. Это основа создается из четырёх блоков.

Для того, чтобы столбчатый фундамент получился прочным и долговечным, необходимо точное соблюдение всех расчётов и рекомендаций по его возведению.

Ленточный фундамент

Перед тем как построить ленточный фундамент, производят разметку. Отмечают углы и периметр здания, а затем расположение внутренних стен.

Траншея

Для ленточного основания, как глубокого, так и мелкозаглубленного, выкапывают траншею. Для мелкозаглубленного ее глубина будет около 50 см. Чем выше влажность грунта, тем она должна быть шире. Дно траншеи утрамбовывают, затем насыпают песчаную подушку и снова трамбуют.

Бетонное основание

Если фундамент предназначен для дома, под него обязательно заливают бетонное основание. Для легких хозяйственных построек этим можно пренебречь. Для заливки бетона делают опалубку шириной примерно на 5 см шире предполагаемого кирпичного основания и высотой около 10 см. Ее выстилают рубероидом, заливают бетон и оставляют его на 2-3 дня.

Раствор

Для нижней подземной части применяется песчано-цементный раствор в пропорции 3:1, для цокольной части можно использовать цементно-известковый раствор.

Кладка

Выложить кирпич можно любым стандартным образом. Над первым рядом и перед последним кладут рифленые армирующие бруски. Для поперечного армирования применяют сетку из проволоки.

Ошибки при закладке фундамента

Застройщики, которые самостоятельно возводят дома, не должны допускать просчетов с фундаментами, в значительной степени влияющих на долговечность строений. В большинстве случаев ошибки следующие:

1. Неравномерное проседание строения по причине недостаточной глубины столбов или их разного заглубления.
2. Неравномерное распределение нагрузки на столбы.
3. Применение для строительства материалов низкого качества.
4. Не произведена оценка состава и характеристик грунта.

Чтобы получилось правильно возвести столбчатый фундамент своими руками, пошаговая инструкция должна полностью выполняться при строительстве.

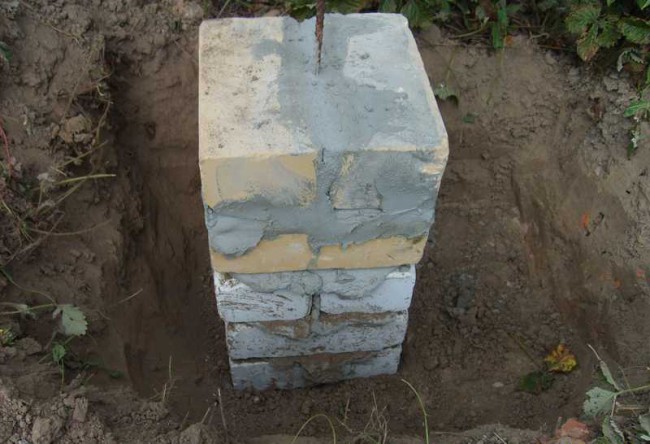

Надежный столбчатый фундамент из кирпича своими руками: пошаговая инструкция

В данном случае под основание выкапываются не ямы, как при использовании бетонного раствора, а также траншеи. Ведь для кладки столбов каменщику требуется место. Устанавливать опоры нужно подо всеми несущими стенами здания. В обязательном порядке столбы должны быть выложены на углах. Также их нужно установить в месте пересечения стен. Минимальная длина стороны столба квадратного сечения — 380 мм (1.5 кирпича). Над землей опора должна возвышаться хотя бы на 20 см.

Чтобы кладка получилась ровной, сначала в траншею устанавливаются сбитые из досок шаблоны-короба. Под них предварительно укладывается гидроизоляция и заливаются бетонные площадки.

Кладку ведут вокруг этих шаблонов. После того как будет выложено несколько рядов, короб вынимают. В результате внутри столба остается пустое пространство, которое нужно заполнить бетоном. Далее кладку ведут, постоянно подравнивая кирпичи, до нужной высоты. В оставшееся в центре столбов пустое пространство вставляется арматура (по три прута 12 мм) и заливается раствор.

Над землей готовые столбы часто соединяют бетонной лентой. Заливается она в опалубке с армированием. Связывать ее части друг с другом и со столбами нельзя. Вместо бетона, пространство между столбами можно также просто заложить кирпичом.

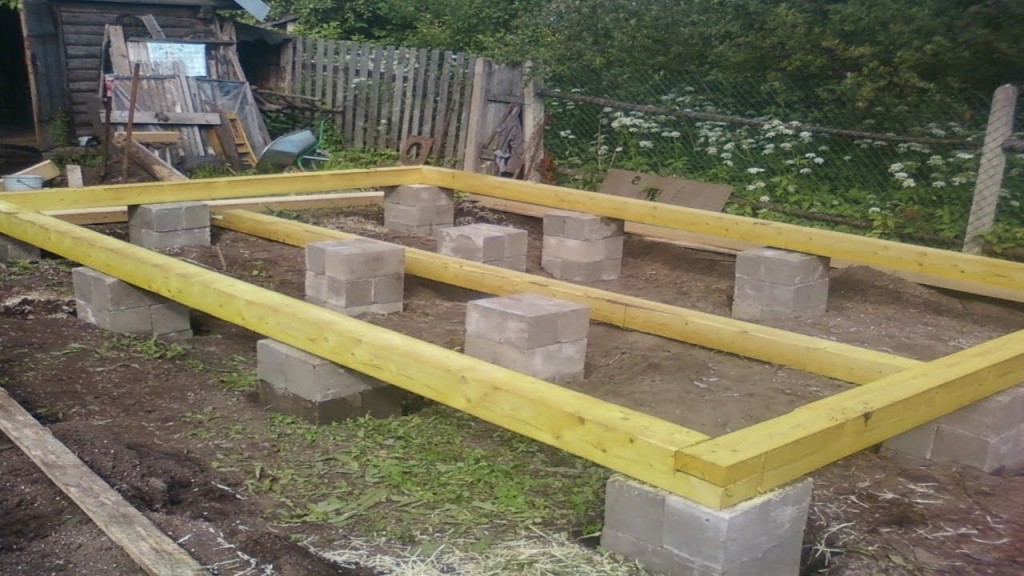

Сборные конструкции опорно-столбчатой фундаментной системы

Проще всего построить столбчатые опоры из обычного красного кирпича. В этом случае потребуется отрыть небольшой котлован на 20-25 см глубиной, сделать отсыпку подушки и забетонировать под установку кирпичной колонны опорную площадку в 10-15 см толщиной. Размер площадки выбирается на 30-40% больше сечения опоры.

В толщу бетона заделывается трех или четырехпрутковый арматурный каркас из 8-ми миллиметровой стали. Далее каркас опоры выкладывается из кирпича на проектную высоту. Для обычной деревянной бани 4х6 м подойдет кирпичная стойка шириной в полтора кирпича нормального размера. В процессе кладки необходимо перевязывать уложенные ряды по ложковой схеме и строго контролировать вертикальность опоры. Внутреннюю полость с каркасом заливают бетоном.

Аналогичным способом собирают опорно-столбчатую колонну для фундамента из бетонных блоков, с той только разницей, что раствор для кладки блока желательно готовить по той же пропорции цемент — песок, что и для бетона.
