Стоит ли греть водосток?

В зимние месяцы в большинстве регионов на территории нашей страны господствуют морозы и обильные осадки. В результате на кровле накапливаются большие массы снега. Повышение температуры провоцирует сначала их подтаивание, а позже и активное таяние.

Днем растаявшая вода сбегает на края крыши и в водостоки. Ночью она замерзает, что приводит к постепенному разрушению элементов кровли и водостоков.

Такая картина типична для межсезонья. Если не принять меры, лед и снег обрушатся на землю. При этом может быть поврежден фасад, водостоки, припаркованные внизу машины

На краях крыши скапливаются сосульки и конгломерат из смерзшегося снега и льда. Время от времени они срываются вниз, угрожая безопасности находящихся внизу людей и их имуществу, целостности водосточной системы и элементам декора фасада.

Предотвратить все эти неприятности можно только путем обеспечения беспрепятственного отвода растаявшей воды. Это возможно только при условии обогрева краев кровли и водосточной системы.

Бывает, что в целях удешевления стоимости системы обогрева ее укладывают только на поверхность кровли. Владелец пребывает в полной уверенности, что этого будет вполне достаточно.

Однако это не так. Вода будет поступать в водосточные желоба и трубы, где в конце дня и замерзнет, поскольку обогрева там нет. Водостоки окажутся забитыми льдом, поэтому не смогут принимать талую воду. Помимо этого появляется опасность их механического повреждения.

Таким образом, чтобы получить хороший результат, следует обустраивать обогрев кровли и окружающих ее водостоков. В большинстве случаев греющий кабель монтируется на кровельные карнизы, внутри желобов водостока и в воронках, на участках стыков фрагментов крыши, по линиям ендов.

Кроме того, обогрев обязательно должен присутствовать по всей длине водосточных труб, в водосборниках и дренажных лотках.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

• при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
• для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
• вследствие быстрого движения осадков, система может самоочищаться.

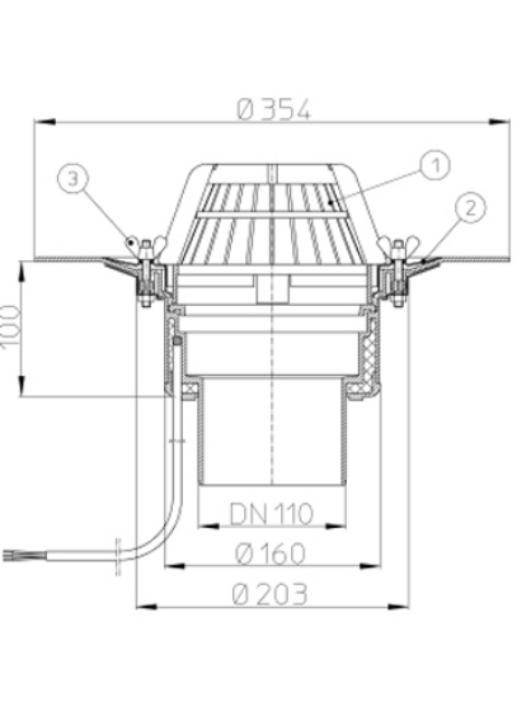

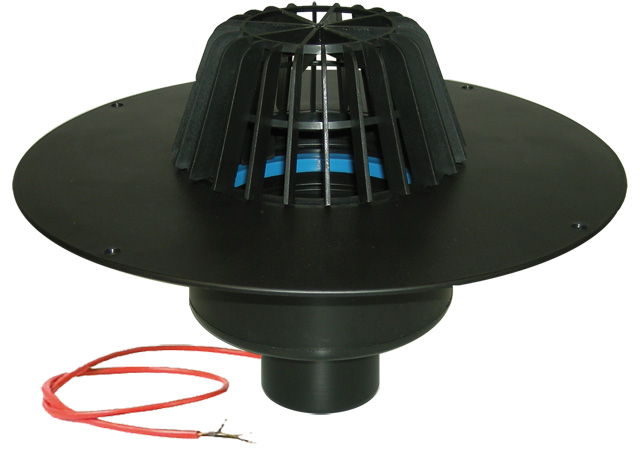

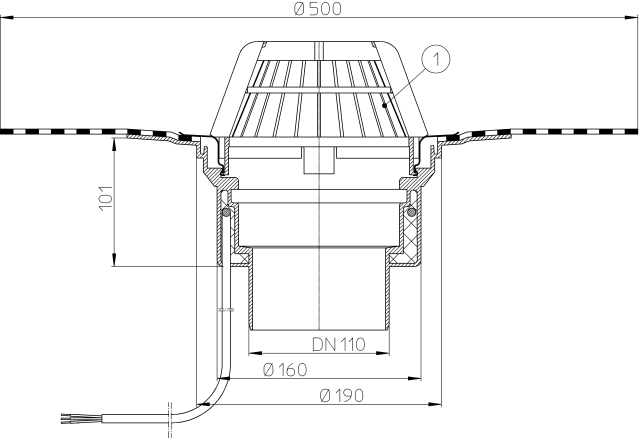

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

1. крышки, прикрывающей верх изделия;
2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
3. кольца, придающего воронке герметичность;
4. водоприемной чаши, откуда вода перенаправляется в слив;
5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Порядок установки

Выполняют установку водосточных воронок на плоской кровле следующим образом:

1. Поверхность крыши разделяют на геометрические формы равной площади, организуя к центру уклон с помощью засыпки керамзита, утеплителя или заливки бетона. При этом нижнюю часть воронки устанавливают в основание крыши, подсоединяя к горизонтальной водосточной трубе.

2. После укладки утеплителя и гидроизоляции соединяю верхнюю часть воронки с нижней, используя кольцевой уплотнитель.
3. Пластиковый фартук, который есть на верхней части воронки, располагают между верхним и нижним слоем рубероида и закрепляют наплавляемым фартуком из битума.
4. Далее покрывают кровельный пирог мастикой или битумом для кровли и устанавливают защитную решетку.
5. Проверяют герметичность соединений и эффективность водостока с помощью простой проверки: на расстоянии 2 м от воронки выплескивают ведро воды и наблюдают, с какой скоростью и полностью ли она попадает в водосток.

Водосточную систему, в том числе и воронки, необходимо периодически осматривать и прочищать, чтобы неожиданно начавшийся ливень не привел к обрушению крыши. Грамотно организованный водосток не только продлит срок эксплуатации кровли, но и станет источником воды для полива, если вы озабочены сохранением природных ресурсов.

Кровельные воронки для плоских кровель – Кровля и крыша

Плоская кровля, как правило, выполняется на промышленных зданиях и на жилых многоэтажных сооружениях. Также в последнее время такой вид конструкции крыши стал популярен и при возведении строений частного сектора. Это объясняется тем, что при этом появляются дополнительные площади, которые можно использовать для различных целей (спортивная площадка, сад, бассейн и так далее).

На плоских покрытиях необходимо предусмотреть специальную систему водоотвода, так как в противном случае разрушение конструкции крыши и всего здания неминуемо.

Следует отметить, что здесь необходимо предусмотреть специальную систему водоотвода, так как в противном случае разрушение конструкции крыши и всего здания неминуемо. При этом будет полезно знать, как правильно установить основные элементы этого устройства, которыми являются водосточные воронки для плоских кровель.

Виды водосточных систем для плоских кровель

Для кровель без уклона можно выполнить водосточные системы, которые условно можно разделить на такие виды:

Традиционный водосток – здание пронизано большим количеством труб, используется большое количество воронок. Гравитационно-вакуумная система – при той же пропускной способности, использовано в несколько раз меньше материала.

Можно также отметить несколько преимуществ данной системы, таких как высокая скорость потока, возможность применения узких труб, самоочищение конструкции, небольшой вес устройства, малый объем земляных работ, количество приемников воды предусматривается меньше и другие.

Для сравнения приведем такую информацию: кровельные воронки вакуумной системы (горизонтальный выпуск 75 мм) способны пропустить за 1 с до 15 л жидкости, тогда как в традиционной установке водостока для достижения данного эффекта необходимо установить элементы с выпуском около 200 мм.

Кровельные воронки для плоских покрытий

Устройство водосточной системы плоской кровли.

Можно отметить, что водосточные элементы выпускают из различных материалов (металла, пластика, комбинированные и другие). Подбор этих изделий следует выполнять в соответствии с тем, из какого сырья сделана кровля.

Другими словами, если крыша металлическая, водостоки должны быть изготовлены из аналогичного материала, тогда как при мягких видах кровель рекомендуется применять устройства для отвода влаги из полимерных соединений.

Как правило, наиболее простая конструкция воронки (приемника воды) имеет широкий борт для приема воды, стакан и колпак. При этом водосточные воронки должны отвечать следующим требованиям:

• соединение этого элемента с изоляционным слоем настила покрытия кровли должно быть герметичным и надежным, рекомендуется наклеивание гидроизоляционного слоя настила кровли на борт воронки;
• крышка воронки должна быть съемной, а стакан может составлять единое устройство с приспособлением;
• колпак должен хорошо (наглухо) закрепляться на предусмотренное место системы;
• для защиты от попадания мусора во внутреннюю конструкцию воронки должны иметь предохранительный зонт (фильтр).

Как правило, наиболее простая конструкция воронки имеет широкий борт для приема воды, стакан и колпак.

Можно отметить, что для плоских кровель рекомендуют использовать воронки с горизонтальным бортиком (выпуском).

При этом существует несколько видов этих устройств, которые различаются в зависимости от типа материала, из которого изготавливается фланец.

Это может быть битумная деталь, прорезиненная, на основе винила или универсальная из ПВХ или алюминия. Воронки с вертикально расположенным выпуском тоже могут применяться при организации водоотвода для плоских кровель.

Выбор этого элемента и составной части – фланца – зависит от того, какие материалы используют для покрытия крыши, это следует учесть при покупке деталей.

Помимо этого нужно обратить внимание на то, будет ли образовываться ледяная корка вокруг воронок, в этом случае лучше устанавливать обогревательные кабели.

В продаже имеются для этих целей саморегулирующиеся приспособления и устройства, автоматически регулирующие работу таких аппаратов. В них встроены датчики температуры и влажности с контролерами прибора.

Монтаж воронок на плоских кровлях

При установке основных элементов водоотвода на плоских крышах полезно учесть следующие моменты:

Расположение воронок на плоской кровле

1. Поверхность кровли условно разбивается на участки правильной геометрической формы. При этом количество деталей рассчитывают следующим образом: на площадь не более 200 м 2 должна устанавливаться одна воронка, а размер трубы должен составлять не менее 10 см в диаметре.
2. Расположение приемных элементов должно предусматриваться с таким учетом, чтобы они наиболее эффективно удаляли воду с покрытия. Этого можно достичь, при проведении кровельных работ подведя к ним наиболее возможный уклон не менее 2%.
3. Независимо от площади покрытия кровли количество приемников воды должно быть не менее 2, или предусматривают ливневый водосток и одно устройство водоотвода.
4. При креплении воронки лучше предусмотреть немного свободного пространства для хода приемника относительно трубы.
5. В случае, если гидроизоляция кровли состоит из двух слоев, то приспособление для приема воды устанавливается между ними. При однослойной изоляции используется дополнительный лоскут аналогичного материала (не менее 1 м 2 ).
6. Для соединения фланца может применяться разогретый битум или метод наплавления при кровельном покрытии из ПВХ;
7. Для дополнительного крепления приемники воды могут крепить на крышах с помощью шурупов и специальных механических соединений.

Водоотвод с плоской крыши: сухая кровля при любой погоде

Популярность плоских крыш на сегодняшний день стремительно набирает обороты. Это не только очень красиво, но и практично. Такой вариант кровли может стать замечательным решением для приобретения дополнительного метража, поскольку на нем можно организовать зону отдыха, сад и многое другое.

Данное архитектурное решение раньше не так часто встречалось в России, однако теперь плоские крыши далеко не редкость. Они прекрасно подходят не только для покрытия хозяйственных построек или гаражей, но и для жилых помещений. У подобных крыш немало преимуществ, но стоит заметить, что вопрос отвода воды с плоских кровель является основным условием их правильного функционирования.

Устройство водоотвода

Немаловажно помнить, что уклон плоских крыш составляет порядка 2–5%, поэтому в большинстве случаев отвод дождевой воды не вызывает проблем. Однако, для того чтобы избежать неприятностей в случае обильных осадков и чтобы кровля всегда была сухая, необходимо подумать об устройстве водоотвода.

Важным моментом является гидроизоляция плоских крыш, которая не представляет собой сложного процесса, тем не менее она необходима. Для того чтобы выполнить ее по всем правилам, стоит определиться, какие материалы могут понадобиться.

Их выбор не особо велик и включает в себя полимерно-битумные или мембранные материалы. Стоит заметить, что при выборе материалов важно уделить внимание сроку их службы.

Если расчет идет на десятилетия, то целесообразным будет использование мембранных.

Способы отвода воды

Возвращаясь к вопросу водоотвода с плоской кровли, стоит подчеркнуть основные способы. Решить проблему отвода воды с плоских крыш можно как традиционными методами, так и новыми, современными системами.

В первом случае речь идет о водостоке, монтаж которого осуществляется на специальном выступе или же непосредственно на расположенных наиболее низко свесах кровли.

Если на каких-либо краях крыши монтаж водостоков не представляется возможным, то устанавливаются специальные ограждающие стенки, места примыкания которых к покрытию кровли должны быть защищены оцинковкой.

Основная функция данных стенок заключается в защите стены от стекания воды.

Вести речь о монтаже водостока на выступе, который расположен ниже, чем свес кровли, имеет смысл в том случае, если он предусмотрен конструкцией. В подобном случае лучшим решением станут прямоугольные водосточные трубы и желоба, закреплять которые следует вертикальными кронштейнами.

Монтаж водостока на свесе кровли осуществляется в специальных каналах-углублениях. При этом возможно использование самостоятельно изготовленных из оцинкованного металла желобов или же готовых – стальных или ПВХ. Отвод воды с крыши осуществляется сточными трубами, которые проведены через отверстия в каналах с установленными желобами.

Гораздо лучшим решением будет предусмотреть отвод воды с плоских крыш более современными и прогрессивными способами, к которым относятся сифонно-вакуумный и гравитационный.

В первом случае работа системы осуществляется по принципу всасывания воды с поверхности крыши. Принцип действия заключается в том, что устройство, находящееся в кровельной воронке, не дает возможности воздуху попадать в систему, создавая вакуумный эффект – таким образом, туда попадает лишь вода.

У данной системы имеется ряд преимуществ, среди которых эффективная проходимость водоотводных каналов, меньшее количество сточных труб и их меньший диаметр, а также высокая производительность воронок. Однако имеются и недостатки, которые заключаются в сложности монтажа и проектировки.

Вторая система гораздо проще в эксплуатации, поэтому пользуется спросом уже большое количество лет. Нельзя не брать во внимание тот факт, что даже при наличии ошибки в процессе монтажа система водоотвода будет правильно функционировать.

Принцип работы гравитационной системы заключается в том, что, попадая в воронку, дождевая вода продолжает отводиться по сточным трубам, которые установлены под наклоном, в ту сторону, куда это было предусмотрено.

Поскольку вода поступает совместно с воздухом, диаметр труб не должен быть маленьким. Он должен быть одинаковым по всей длине.

Наиболее предпочтительным является вариант, если сточная труба выполнена из полимера и имеет округлую форму.

Основные принципы отвода воды

Подводя итог, стоит уделить внимание основным принципам и понятиям отвода воды с плоских крыш. Основные элементы – это непосредственно сами кровельные воронки, которые уже направляют воду в сточные трубы, откуда она выводится в канализацию, грунт или специальные предусмотренные для этой цели емкости. Трубы, в свою очередь, могут находиться снаружи здания или внутри.

Воронок должно быть несколько, на случай закупорки основной, и все они должны быть подсоединены к одной трубе. Устанавливать их стоит каждые 25 метров, не забывая об аварийном отливе, на случай, если основная система не справится с чрезмерным количеством воды.

Подбирать их следует в зависимости от конструкции и предназначения крыши, а также уровня утепления.

Важно определиться с вопросом относительно того, снаружи или внутри будут находиться сточные трубы. Предпочтительнее отдать выбор внешним трубам, поскольку они проще в эксплуатации, учитывая, что их несложно почистить или отремонтировать. Единственным недостатком можно назвать эстетический момент. Однако вид труб не настолько сильно портит внешний вид здания.

У труб, которые установлены внутри помещения, минусов гораздо больше. К ним затруднен доступ, а в случае протечки неизбежно появление грибка.

Если учитывать все вышеописанные нюансы, плоская крыша сможет не только радовать необычным внешним видом, выполнять дополнительные функции, но и оставаться сухой круглый год, вне зависимости от количества осадков при любой погоде!

Особенности проведения работ по монтажу

Кровельные водосточные воронки не так просты в монтаже, как может показаться. Здесь необычайно важно провести правильные и грамотные расчеты, что позволит сформированной системе эффективно справляться с любыми потоками воды в независимости от их объема. Да и при монтаже следует соблюдать верную очередность действий – нарушение технологического процесса может иметь весьма плачевные последствия.

Расчет и основные правила установки

Перед монтажом проводят расчет пропускной способности, учитывая при этом, что изделие с сечением 10 см пропускает порядка 12 л воды за секунду. При сечении в 8 см пропускная способность снижается до отметки примерно в 5 л/с. Если же диаметр равняется 15 см, то за 1 с сквозь него способно пройти около 35 литров воды.

Водоприемная воронка на крыше

Проводя монтажные работы нужно помнить о следующем:

1. Место установки воронок должно обязательно быть ниже основного уровня крыши. Угол уклона между основой и монтируемым изделием должен быть минимум 2°, с увеличением до 5° примерно через 50 см. Такую разуклонку создают при укладке утеплительных плит, засыпке керамзитобетона или заливке основания бетонной стяжкой.
2. Водосточные воронки должны располагаться максимально равномерно – оптимальное расстояние между элементами составляет порядкам 20-25 м.
3. Сколь бы маленькой ни была площадь кровли, на ней не должно быть менее двух воронок – при засоре одной из них вторая возьмет на себя функции водоотвода. Да и при избыточном объеме воды одна может просто не справиться со своими функциями в полной мере.
4. Расстояние от края крыши до ближайшей воронки должно составлять от 1 м и более. Что же касается минимально допустимого промежутка между элементами, то он равняется 50 см.

Подготовка участка под монтаж воронки

Очередность проведения работ по монтажу

Работы по монтажу проводят в такой очередности:

1. Всю поверхность крыши размечают на ровные участки, выстраивая их так, чтобы к центру каждого шел небольшой уклон – именно там и будет располагаться воронка. Проще всего выполнить эту процедуру еще до момента облицовки кровли – в этом случае достаточно будет незначительного продавливания в местах установки
2. Если гидроизоляция основания имеет несколько слоев, корпус водосточной воронки располагают между ними, что обеспечивает дополнительную защиту от протекания и оберегает конструкцию от возможных разрушений.
3. Воронку с трубами соединяют посредством специальных раструбов с резиновыми уплотнителями внутри. Еще большую надежность стыков получают посредством сантехнического герметика – важно лишь следить, чтобы он не попал на внутренние поверхности. Это может существенно ухудшить пропускную способность водоотвода.
4. Для закрепления пластикового фартука воронки используют наплавляемый битум, располагая изделие в требуемом положении.
5. Закрывают кровельный пирог специальной мастикой (подойдет и битум), после чего ставят на место защитную решетку.
6. Проводят проверку качества соединений и их герметичности – примерно в 2 м от воронки выливают ведро воды и наблюдают за тем, как быстро и в каком объеме она переходит в водосток.
7. Если все в порядке, приступают к укладке облицовочного покрытия и дальнейшему облагораживанию крыши.

Заливка фартука для герметизации системы
