В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

Значительно меньший расход материалов:

• В сравнении с двухскатными аналогами, для стропильной системы односкатной кровли требуется минимум в 2 раза меньше пиломатериалов;
• Также сократятся расходы и на кровельный настил, в особенности, если использовать листовые варианты (профнастил, металлочерепицу, шифер и прочие);
• Как следствие снизится расход крепежей, и потребность в большом количестве доборных элементов.

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

• Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.

Совет Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

• Более высокие требования к гидроизоляции.
• Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Высота балок четырехскатной крыши

Высота балок четырехскатной крыши подбирается исходя из следующих параметров.

• суммарное значение нагрузки для региона России по СНиП (для центрального региона 220 кг/м2);
• шага стропил; 600-800 мм оптимально. При большем шаге могут возникнуть сложности в монтаже утеплителя и устройстве обрешетки;
• расчетная длина пролета по наклонной плоскости;
• угол наклона кровли;

Упростить Вам задачу?

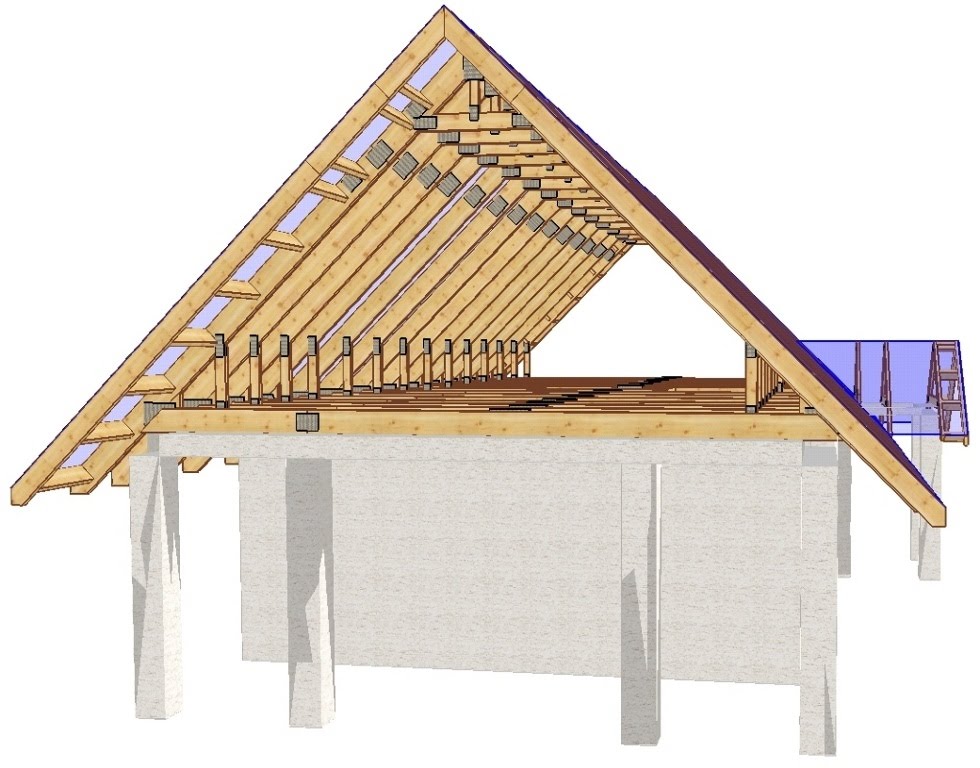

Мы хотим не просто рассказать подробнее о технологии строительства из деревянных двутавровых балок, но и наглядно продемонстрировать возможности двутавров в перекрытии конкретно для вашего случая. Пришлите нам чертежи вашего будущего каркасного дома или каркасной постройки и мы подготовим планы раскладки двутавровых балок, подберем сечение, сделаем спецификацию и посчитаем коммерческое предложение. И, конечно, покажем узловые решения, которые целесообразно применять конкретно в вашей конструкции.

Колеганов Иван, Инженер-проектировщик

Отправить чертежи

*бесплатная раскладка за 24 часа

Мы предлагаем только оптимальное решение стропильной системы четырехскатной крыши конкретно для вашего дома.

Получить прайс-лист Перейти в раздел цен Подробнее о балках

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

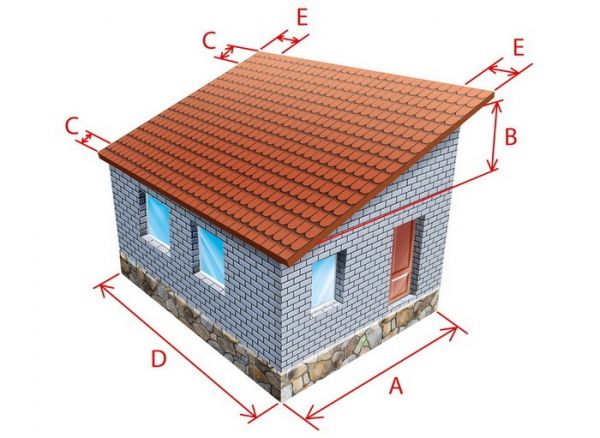

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Калькулятор стоимости крыши

Устройство кровельной конструкции – важный этап проектирования и строительства дома. Расчёт крыши (выбор формы крыши и материалов для кровли) производится еще на стадии проектирования, так как от этого зависит вес крыши (и, значит, нагрузка на фундамент и толщина стен).

Как правильно рассчитать крышу? Как узнать, сколько кровельных материалов необходимо для крыши дома в зависимости от её формы? И сколько будут стоить эти материалы для разных вариантов крыши? Для этого существует удобный инструмент — калькулятор крыши и расчёта кровельных материалов, размещённый на сайте.

Калькулятор крыши и расчёта кровельных материалов (калькулятор крыши, калькулятор стоимости крыши, также калькулятор кровли) предназначен для расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, а также для определения стоимости выбранных материалов. Всё, что для этого необходимо – Выбрать тип крыши, выбрать материал кровли и ввести ваши размеры . Рассмотрим работу калькулятора пошагово.

Шаг 1 — выбор типа крыши

Расчёт крыши калькулятор начинает с выбора формы крыши. Калькулятор позволяет произвести расчёт кровли двухскатной, вальмовой, шатровой, мансардной и многоскатной форм крыш.

Шаг 1.2 -выбор материала

Калькулятор производит расчёт металлочерепицы и профнастила, используемых для кровли (металлочерепица «Монтеррей», «РЕТРО» и профнастил Т-18, Т-45). Вместе с выбором типа кровельного покрытия (металлочерепица или профнастил) калькулятор позволяет выбрать и вид полимерного покрытия – полиэстер PE или полиэстер матовый PEMA. В качестве сопутствующих кровельных материалов калькулятор металлочерепицы на крышу использует коньки и ендовы.

Шаг 2 — указание размеров кровли

После выбора формы крыши и типа кровельного покрытия калькулятор предлагает ввести размеры кровли. Например, рассчитать крышу калькулятор двухскатной крыши предлагает вводом трёх параметров: длины ската, ширины одного ската, ширины второго ската. Расчёт кровли калькулятор четырёхскатной крыши (калькулятор вальмовой крыши) начинается после ввода пяти параметров, определяющих размеры крыши. Такой параметр как угол наклона крыши калькулятор в качестве исходных данных для расчёта не требует.

Кроме расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, калькулятор крыши онлайн определяет цену выбранных комплектующих за единицу (квадратный метр для покрытия, штука для сопутствующих материалов) по данным сайта.

Просчет стоимости кровли

Расчёт крыши онлайн калькулятор заканчивает подсчётом общей стоимости всех необходимых комплектующих. Калькулятор крыши и расчёта кровельных материалов – это простой калькулятор крыши дома.

Калькулятор работает в автоматическом режиме! Такие величины как калькулятор наклона крыши, калькулятор площади крыши, калькулятор угол крыши на экран не выводятся.

Калькулятор производит предварительные расчёты! Для получения более детальной информации связывайтесь с менеджерами по контактным данным на странице «Контакты».

3D калькулятор расчета крыши и кровли онлайн с чертежами (угол наклона, все параметры)

Каждый онлайн калькулятор крыши, размещенный на нашем сайте, позволит пользователю с высокой точностью рассчитать крышу дома и объем материалов, требуемый для возведения выбранного типа кровли, а также проверить правильность рассчитанной стропильной системы и других конструктивных элементов.

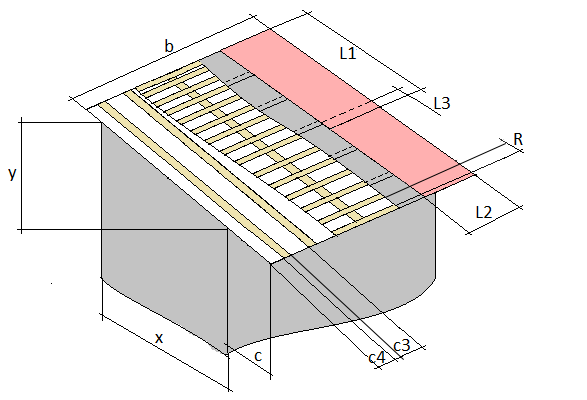

На чертежах вы сможете увидеть практичную раскладку стропил и обрешетки, шаг между стропилами, все требуемые параметры для каждой стропильной ноги, вплоть до параметров запила, а также посмотреть установленное стропило на крыше (для понимания угла наклона и правильности установки стропил).

Преимущественные отличия наших калькуляторов крыши от программ и других аналогов

Строительные калькуляторы для расчета кровли выгодно отличаются от многих аналогичных, но платных программ тем, что наши калькуляторы не нужно скачивать на локальный компьютер.

От бесплатных калькуляторов, представленных в интернете kalk.

pro отличается глубиной проработки расчетов всех калькуляторов, гибкостью настройки, объемной визуализацией и не только – попробуйте, разница очевидна.

Все необходимые вычисления производятся с помощью тщательно выверенных, сложных алгоритмов расчетов, а результаты оформляются в интуитивно понятном виде – на чертежах и в таблице, где указаны основные расчетные параметры выбранной конструкции кровли.  Готовые чертежи крыши  существенно сэкономят вам время на создание аналогичного проекта в самостоятельном формате.

Реализованная в калькуляторе  3D визуализация  конструктивных элементов кровли и стропильной системы необходима для более наглядного представления будущего строения.

Согласитесь, в строительстве 3D визуализация будущей конструкции, строения крайне важна и полезна.

Для просмотра смоделированной по вашим параметрам крыши вам нужно перейти в выбранном вами калькуляторе крыши на соседнюю вкладку “Вид в 3D” справа от вкладки “Чертежи”.

Просто введите нужные параметры и получите точные расчеты крыши

Пользователю не нужно обладать знаниями в строительстве или задумываться о том, как рассчитать крышу дома так, чтобы избежать лишних затрат на закупку материалов.

Необходимо лишь ввести правильно измеренные основные параметры – ширину и длину основания, высоту или желаемый угол наклона крыши, выбрать тип кровельного материала и вид кровли. Мы подготовили для вас в каждом расчете подробную справку.

В калькуляторе расчета материалов для крыши также предусмотрен учет расположения труб-дымоходов или мансардных окон.

Все вычисления, такие как расчет площади крыши, длина стропил или количество рядов обрешетки, выполняются всего за несколько секунд.

Монтаж односкатной крыши – пошаговая инструкция

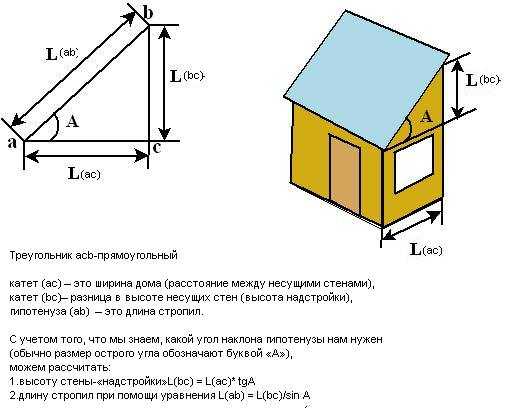

1. Установка стропильной системы

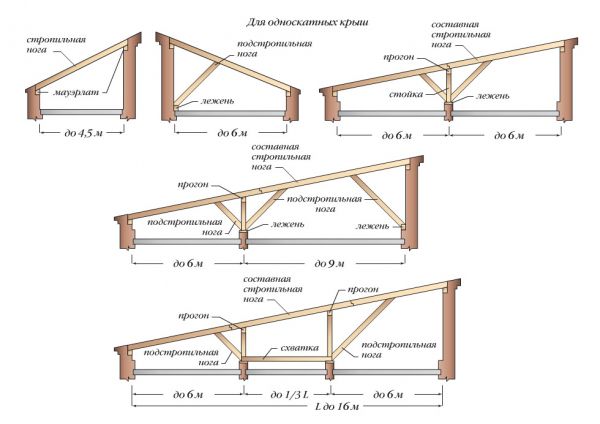

Возможны два варианта устройства стропильной системы:

• установка несущих элементов крыши (стропил) на стены, которые находятся на разных уровнях. Исключение абсолютно плоские кровли;

• изготовление треугольных ферм, объединяющих в себе стропило, балку и стойку. Такая конструкция может быть изготовлена, если стены находятся на одном уровне.

Первый вариант установки стропил более дешевый, поскольку упрощает монтаж и снижает расход древесины. Но, в данном случае требуется поднять несущую стену на нужную высоту. Чтобы упереть в нее верхнюю часть стропильной ноги.

Второй, наоборот, увеличивает расход древесины. Но снижает сроки монтажа и упрощает работу, потому, что монтаж треугольников может быть выполнен на земле. С другой стороны, для того, чтобы поднять уже готовые треугольники, нужны специальные приспособления.

На качество монтажа или сроки эксплуатации стропильной системы выбор способа не влияет. Таким образом, окончательный выбор за застройщиком.

Второй момент, который важен при строительстве крыши – это устройство стропильной ноги. А точнее, необходимости использовать подкосы (дополнительные опоры). Количество и место установки подкосов зависит от:

1. расстояния между стеной и местом примыкания кровли;
2. длины стропильной ноги;
3. веса стропильной ноги (вида древесины и ее диаметра, сечения);
4. угла наклона кровли;
5. вида кровельного материала;
6. вида теплоизоляционного материала.

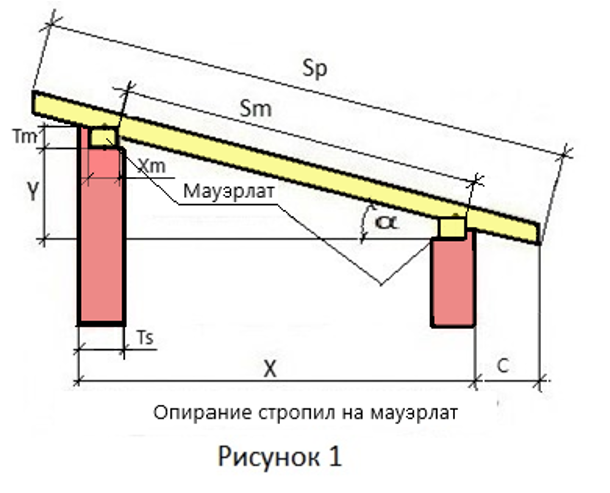

2. Установка мауэрлата

Мауэрлат – это дополнительный элемент, позволяющий равномерно распределить нагрузку на несущие стены. На него опирается нижний край стропильной ноги.

Мауэрлат устанавливают на несущую стену или между балками и надежно крепят.

Материал, из которого построена несущая стена, определяет вид применяемого крепежа:

• для кирпичных строений нужно использовать отожженную проволоку;

• для зданий из пористых материалов – арматуру, длиной равной 2/3 ширины блока;

• для сруба из бруса – анкерный болт. Но часто верхний венец играет роль мауэрлата;

Совет. Чтобы защитить мауэрлат от влаги нужно положить его на рубероид или другой изоляционный материал.

3. Установка балок перекрытия

Стоит отметить, что стропильная нога, может опираться на балки перекрытия. Тогда шаг установки балки должен соответствовать расчетному шагу монтажа стропил.

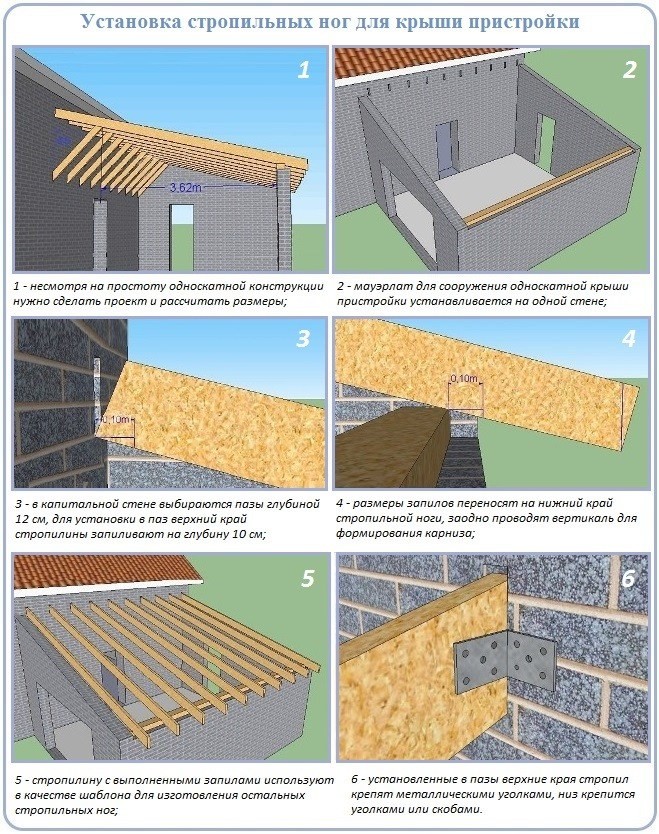

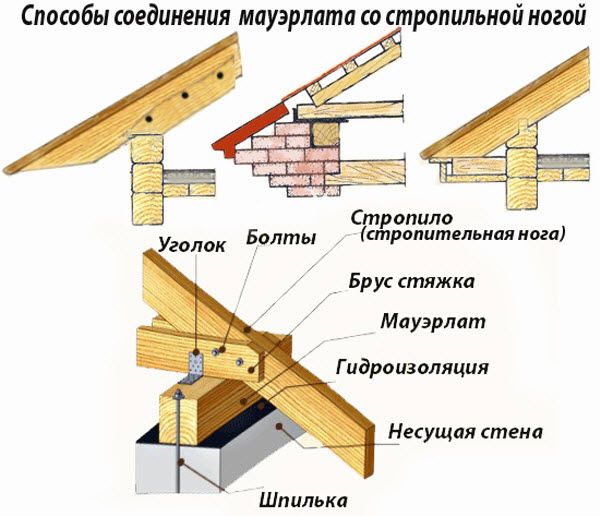

Крепление стропильной ноги к балке показано на рисунке.

Вне зависимости от варианта, нога устанавливается на мауэрлат посредством запила. Который нужно выполнить точно, чтобы зазор между ногой и мауэрлатом был минимален.

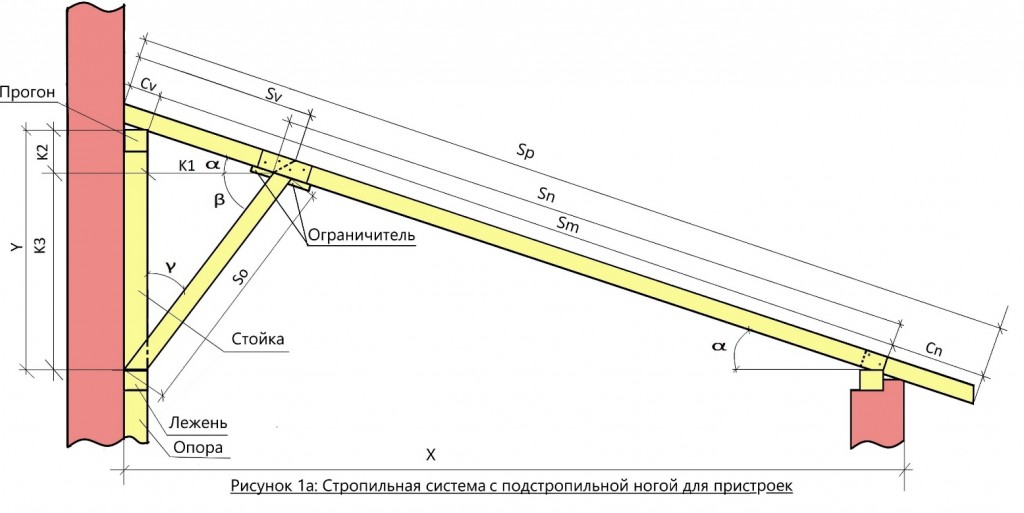

4. Установка подстропильных ног

5. Монтаж обрешетки односкатной крыши

Шаг обрешетки зависит от вида кровельного материала. Крепится доска обрешетки к стропильной ноге гвоздями.

Совет. Для односкатных крыш на мансардном этаже нужно заранее продумать место установки мансардного окна. В этом месте обрешетка не нужна, зато требуется установить две горизонтальные перемычки для более надежного крепления окна. Перемычки выполняются из того же материала, что и стропильная система.

Строительство односкатной крыши – видео

6. Утепление односкатной крыши

Выполняется любым теплоизоляционным материалом.

Последовательность утепления:

• крепление гидроизоляции. Пленка крепится внахлест строительным степлером;
• укладка утеплителя;
• выполнение контрооберештки. Она нужна, чтобы пленка пароизоляции не касалась утеплителя;
• укладка паробарьера.

Совет. Эффективнее использовать мягкий утеплитель, он лучше заполняет пустоты и более простой в монтаже.

При минимальном уклоне кровли лучше использовать сыпучие утеплители – керамзит или опилки. Даже при затекании воды этот материал не намокает.

7. Монтаж кровельного материала

Выполняется в соответствии с требованиями, которые выдвигает производитель материала. Рекомендуем ознакомиться с технологией монтажа металлочерепицы и ондулина.

Профилактика ошибок и повреждений

Односкатная кровля прослужит дольше, если периодически производить осмотр ее основных элементов. Неверный расчет, неправильный монтаж или повреждение влагой могут привести к необходимости усиления или замены части стропильной ноги или другого элемента. Иногда древесину поражают грызуны или древесные жучки. В зависимости от степени повреждения нужно либо обработать дерево, либо полностью/частично его заменить.

Время от времени нужно удалять мусор, скопившийся на скате кровли. Ведь лишний вес ей абсолютно ни к чему. Он только будет задерживать снег, и увеличивать нагрузку на крышу.

Заключение

В пределах статьи мы постарались подробно рассмотреть все нюансы, касающиеся устройства односкатных крыш. Начиная с изучения преимуществ, недостатков крыши и выбора необходимых для работы материалов, и заканчивая пошаговой инструкцией, как построить односкатную крышу своими руками.

Метки: Крыша Кровля Стропила

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Определение динамических нагрузок в зависимости от угла наклона

Конструкция дома должна выдерживать статические и динамические нагрузки от крыши. Статические нагрузки — это вес стропильной системы и кровельных материалов, а также оборудования подкрышного пространства. Это постоянная величина.

Динамические нагрузки — величины переменные, зависящие от климата и времени года. Чтобы верно рассчитать нагрузки с учётом их возможной сочетаемости (одновременности), рекомендуем изучить СП (разделы 10, 11 и Приложение Ж). В полном объёме этот расчёт с учётом всех возможных при конкретном строительстве факторах в этой статье не может быть изложен.

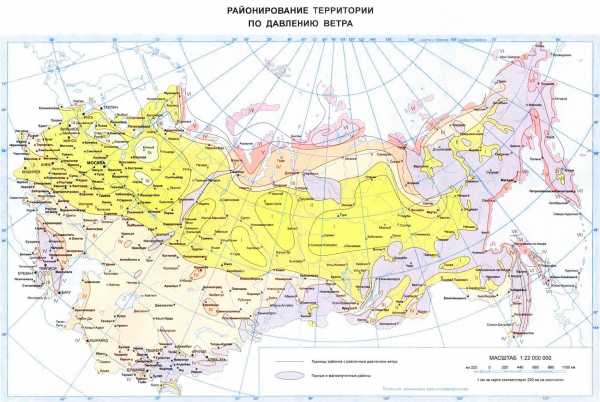

Ветровая нагрузка вычисляется с учётом районирования, а также особенностей расположения (подветренная, наветренная сторона) и угла наклона крыши, высоты здания. Основу расчёта составляет ветровое давление, средние значения которого зависит от региона строящегося дома. Остальные данные нужны для определения коэффициентов, корректирующих относительно постоянную для климатического района величину. Чем больше угол наклона, тем более серьёзные ветровые нагрузки испытывает крыша.

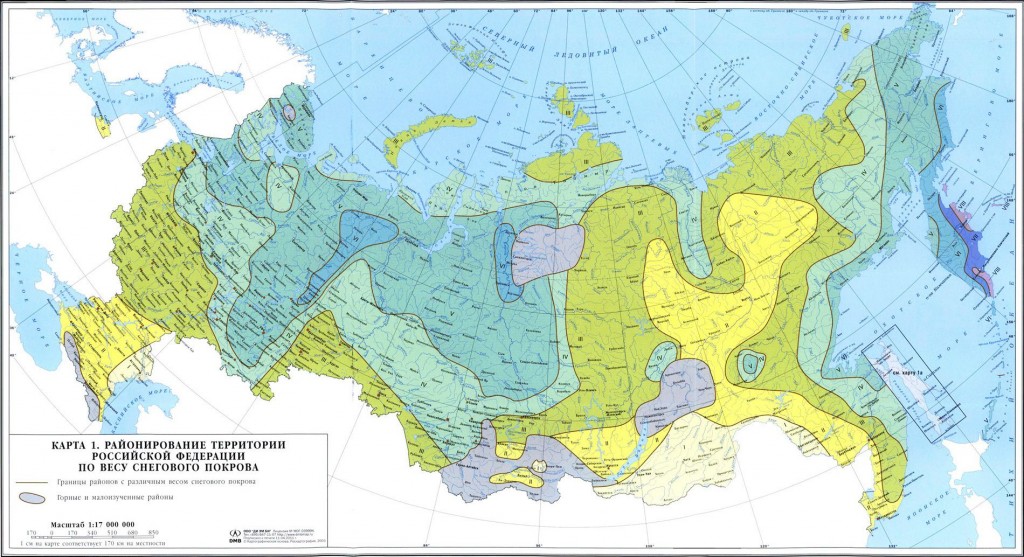

Снеговая нагрузка, в отличие от ветровой, связана с углом наклона крыши противоположным образом: чем меньше угол, тем больше снега задерживается на кровле, тем ниже вероятность схождения снежного покрова без применения дополнительных средств, и тем большие нагрузки испытывает конструкция.

Подходите к вопросу определения нагрузок серьёзно. Расчёт сечений, конструкции, а значит, надёжности и стоимости стропильной системы зависит от полученных значений. Если вы не уверены в своих силах, лучше заказать расчёт нагрузок у специалистов.

Скачать «Кровля Профи» бесплатно

Бесплатно скачать программу для расчета кровли вы можете по этой ссылке. Для этого нажмите на ссылку правой кнопкой мыши и в появившемся меню выберите пункт «Сохранить как…». После чего выберите папку, куда хотите сохранить программу и нажмите соответствующую кнопку.

Если вы хотите скачать «Кровля Профи» для того, чтобы рассчитать необходимость в материале для вашего собственного дома, то вы вполне сможете обойтись бесплатной версией. Дело в том, что у этого приложения есть демонстрационный период, равный 30 дням. В это время функциональность программы для расчета крыши не ограничивается — она просто перестанет работать по истечении данного периода.

За месяц вы легко сможете рассчитать профнастил на крышу, и калькулятор вам больше не понадобится. Если же по какой-либо причине вы не успеете это сделать то вы всегда сможете докупить месячную лицензию всего за 550 рублей.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Наверх ↑Коллектив Читайте по теме: Смета на крышу из профнастила

Нужна ли вообще смета на кровлю из профнастила? На основании чего ее следует составлять? И чем лучше заменить смету на крышу из профлиста для небольшого индивидуального дома? Читайте в статье.

Монтаж профлиста на кровлю дома

Правила монтажа профнастила на кровлю — от обрешетки до кровельного пирога. Кратко о главном.

Профлист или ондулин: что стоит выбрать?

Сравнение двух популярных материалов для покрытия кровли, их плюсы и минусы, а также рекомендации по выбору.

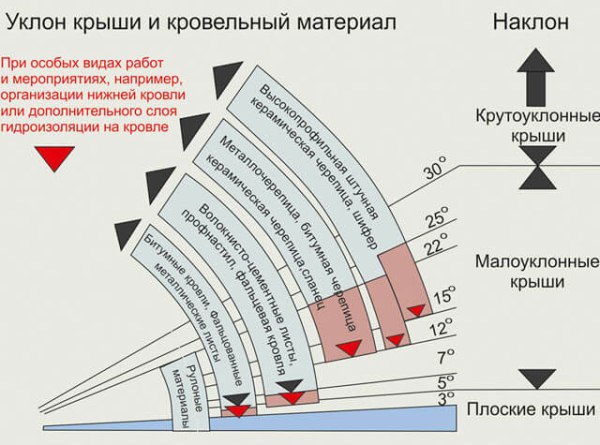

Влияние типа материала на угол наклона

Важным фактором в определении правильного положения крыши является выбор материала для настила. К примеру, применяя мягкую кровлю, наклонный угол будет существенно меньше, нежели при перекрытии шифером.

Ондулин и профнастил

В первом и во втором случае показатель наклона может колебаться в пределах от 9 до 25 0 .

Кроме того, профлист можно использовать, если крыша постройки находится под углом от 5 0 . При наклоне более 10 0 , нахлест при укладке материала нужно увеличить, а в стыки нанести уплотнительную ленту.

Обязательное условие использования этих видов материалов – это наличие постоянного воздухообмена в подкровельной части крыши.

Шифер

Для этого типа строительных изделий минимальный показатель наклона составляет 20 0 , максимальный – 30 0 .

От величины угла зависит и, каким будет нахлест между листами. Чем больше градус, тем сильнее каждый элемент накладывается друг на друга.

В случае с волнистым шифером, если угол наклона находится в пределах 10 0 , то обрешетка делается сплошной. При показателе выше 15 0 шаг составляет от 45 до 60 см.

Металлочерепица

При укладке под углом от 10 до 20 0 обязательно нужно обработать все стыки герметиком. Если же показатель находится в пределах 20–30 0 , такой надобности нет.

Другие виды

Гибкая черепица используется при наклоне крыши в 11–18 0 .

Для навеса из поликарбоната минимальным уклоном считается угол в 30 0 , а оптимальным показатель в 50 0 .

При использовании сэндвич-панелей для настила кровли необходимо придерживаться минимального уклона в 5 0 .Такой вариант подойдет, если поверхность сделана сплошным пролетом без стыков. В противном случае угол должен быть не меньше 7 0 .

Керамическая черепица применяется, если угол кровли составляет минимум 22 0 . Но поскольку материал имеет большой вес, для настила односкатных крыш используется довольно редко.

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО!

Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

• в расчет высоты крыши берутся противопожарные требования к дому;
• размер помещения не должен быть помехой техническому обслуживанию;
• обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ!

Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Как варить навес и собирать его

Как собирать навес

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Факторы, влияющие на стропильную систему

Инструкция расчёта предполагает вычисление того угла стропил, при котором снег будет сползать вниз, но при этом воздушный поток не будет срывать покрытие.

Вес кровельного материала. Пирог — это многослойная конструкция, которая, в зависимости от количества конструктивных элементов, имеет ту или иную массу.

Значит, при вычислениях своими руками нужно найти оптимальное соотношение параметров пирога и материала, из которого возведены несущие стены.

Вес стропил. Чем прочнее стропила, тем они тяжелее и их цена выше, и наоборот, снижение прочности стропил приведет к тому, что система будет легче.

Наша задача, при расчётах выбрать те параметры стропил, которые будут соответствовать механической нагрузке от кровельного материала.

Вычисление максимальной тяжести снега

Величину максимальной тяжести снега можно рассчитать по формуле S=µ·Sg, где:

• S — величина снеговой нагрузки (в кг/м 2);
• µ — коэффициент уклона крыши (зависит от угла наклона стропил α);
• Sg — нормативный вес снега (в кг/м 2).

Для того чтобы делать подсчеты по предложенной формуле, определимся с зависимостью условной величины µ от угла наклона α.

Уклон ската α — это угол между стропильной ногой и затяжкой в перекрытии, в то время как L — это ширина основания, поделенная напополам, а H — это высота подъема от затяжки до линии конька

На схеме можно видеть соотношение угла наклона ската и геометрических параметров стропильной фермы, которая образуется диагональными и горизонтальными балками.

В левой колонке показан результат деления H на L, а в правой колонке показан соответствующий угол наклона ската

В таблице 1 предложены уже просчитанные результаты деления таких величин, как высота кровли до конька и половина затяжки — балки формирующей потолочное перекрытие.

Угол наклона (α), равный 30° или меньше, соответствует коэффициенту (µ) 1. Если угол равен или больше 60°, то µ равен 0. Если 60°>α>30°, то значение µ можно посчитать по формуле: µ = 0,033·(60-α).

Нормативную величину Sg можно узнать по карте, где цифрами от I до VIII показаны районы снеговой нагрузки

Параметры нормативной снеговой нагрузки в кг/м²:

После того, как известен коэффициент уклона стропил и параметры нормативной тяжести снега, возвращаемся к формуле S=µ·Sg, вставляем имеющиеся параметры и выполняем расчет стропил с учетом воздействия слоя атмосферных осадков.

Вычисление максимально допустимого давления ветра

Важность подсчетов воздействия ветра обусловлена следующими моментами:

• Если угол наклона α больше 30°, увеличивается парусность конструкции. Из-за этого на один из скатов или на фронтон приходится дополнительное давление что негативно влияет на состояние конструкции.
• Если угол наклона α меньше 30°, при огибании кровли воздушным потоком образуется аэродинамическая подъемная сила и зона турбулентности под свесами.

В таблице показано соотношение территориальных регионов и нормативных (условных) значений воздействия ветра в кг/м² и в кПа

Вычисление допустимой нагрузки воздушного потока выполняется по формуле Wo·K·C = Wm, где:

• Wm — максимально допустимое воздействие воздушного потока;
• Wo — условное воздействие воздушного потока (определяется по Таблице 2 и по карте давления ветра);
• K — коэффициент изменения воздействия воздушного потока по высоте (показан в Таблице 3 в соотношении с высотой здания);
• C — коэффициент аэродинамического сопротивления.

В таблице показаны соотношения высоты строительных объектов и коэффициенты ветрового давления

Коэффициент аэродинамического сопротивления C в соответствии с конфигурацией крыши и здания может иметь значение 0,8 (ветер давит на один из скатов). Упростим расчёт в сторону увеличения прочности и допустим, что значение коэффициента C равно 0,8.

Теперь, когда известны все коэффициенты, осталось вставить их в формулу Wo·K·C = Wm и посчитать максимально допустимое значение воздействия воздушного потока Wm.

Вычисление массы кровли

Покупая покрытия для крыши, вес можно узнать у продавца или на упаковке. Но для того, чтобы заранее рассчитать, какой материал подойдет, можете воспользоваться таблицей. Для расчёта нужно посчитать площадь скатов крыши и помножить на предложенные величины.

В таблице показана примерная тяжесть конструктивных элементов в составе кровельной системы

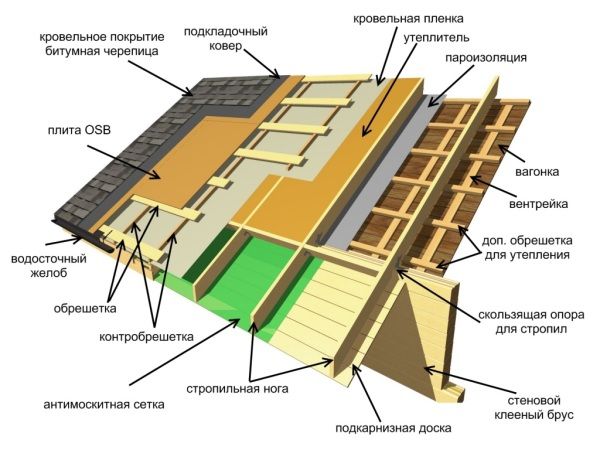

Кроме массы покрытия, на несущие стены приходится тяжесть самих стропил, досок обрешетки, контробрешетки и т.п. Со средними значениями тяжести элементов стропильной системы можно ознакомиться в предложенной таблице.

Значения веса даны из расчёта килограмм на квадратный метр из расчета, что расстояние между досками обрешетки составляет стандартные 50-60 см. Чтобы посчитать массу конструкции, узнаем площадь скатов и умножаем на предложенные значения.

Результаты вычислений желательно округлять в большую сторону, чтобы полученное значение обеспечивало наибольшую прочность стропильной системы.
