Конек для металлочерепицы. Монтаж, уплотнитель для конька

Необходимые материалы

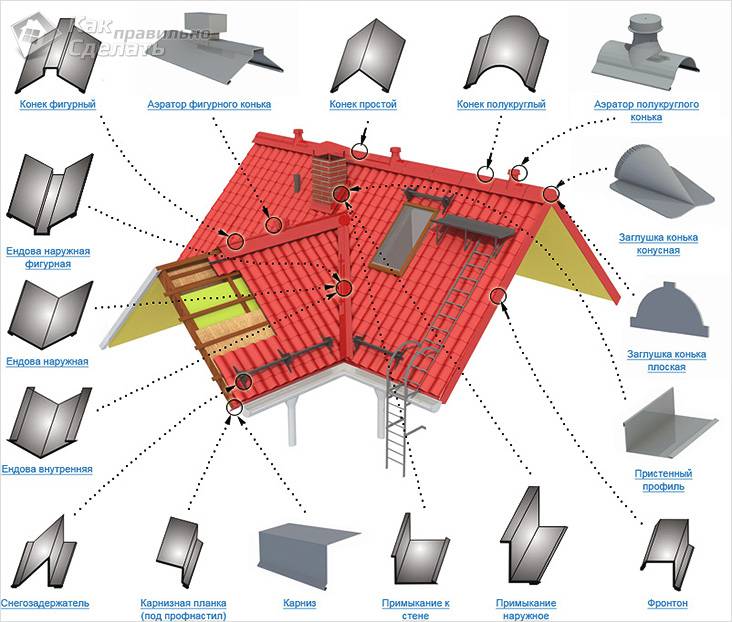

Кровельный конек – это доборный элемент, предназначенный для соединения скатов крыши и предохранения ее от осадков и сильных порывистых ветров. Также он имеет эстетическое значение, придает кровле законченный вид. Крепление его происходит сверху листов профнастила.

В наше время на рынке кровельных материалов существует множество предприятий-изготовителей, предлагающих различные виды доборных элементов для крыш, устройство которых включают профнастил и дополнительные элементы, без которых монтаж конька невозможен. Но все-таки из всего ассортимента выделяются три основных вида:

1. Простой.
2. С п-образным ребром.
3. Полукруглый.

Простой конек представляет собой металлический угол с шириной полок от 100 до 300 мм (стандартные размеры). Желательно, чтобы они были снабжены обортовкой – загибами металла по краям на 15 мм. Это придает коньку необходимую жесткость. Используя жесткий элемент, завершающий монтаж происходит точнее и быстрее. Установка становится легче, т.к. порывы ветра не гнут его.

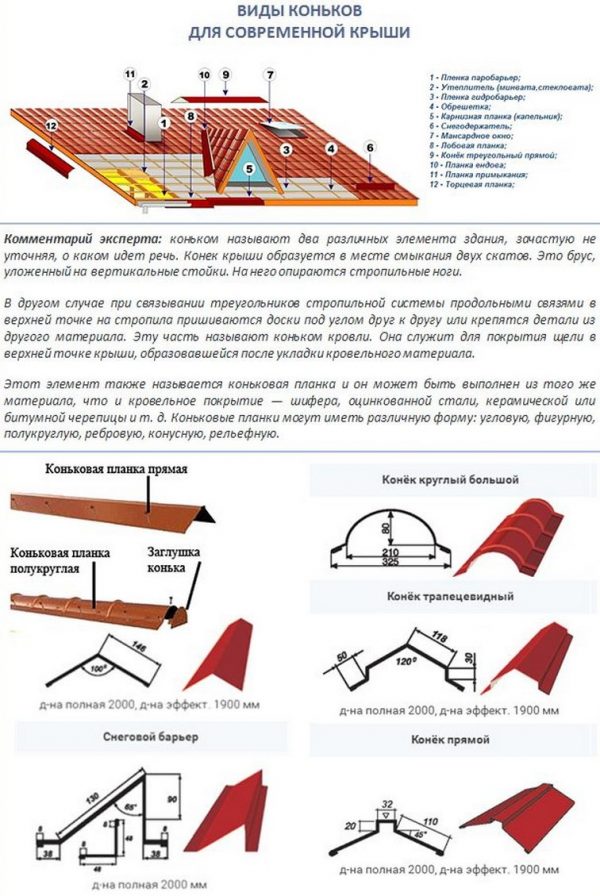

Виды конька для крыши.

Устройство конька с п-образным ребром отличается от простого внешним видом. Он имеет те же размеры полок, но его ребро выполнено в виде буквы П. Размер ребра обычно составляет 20 на 40 мм или 20 на 30 мм. У многих производителей существует возможность изготовить элемент по индивидуальным размерам. Такое устройство делает его монтаж более удобным. П-образное ребро прикручивается саморезами к коньковому брусу. Крепление бруса происходит заранее, выполняется монтаж кровли и укладывается профнастил.

Полукруглый конек имеет различные диаметры ребра, но обязательный компонент этого вида – заглушка, или по-другому, коньковый торцевой элемент.

При изготовлении конька для профнастила используют такой материал, как профлист, или его производят из оцинкованной стали. Стандартная длина составляет 2 м.

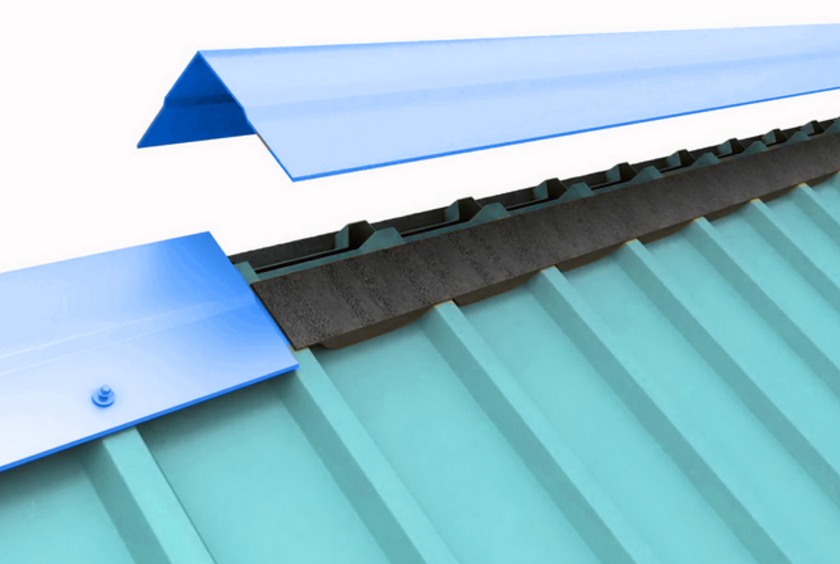

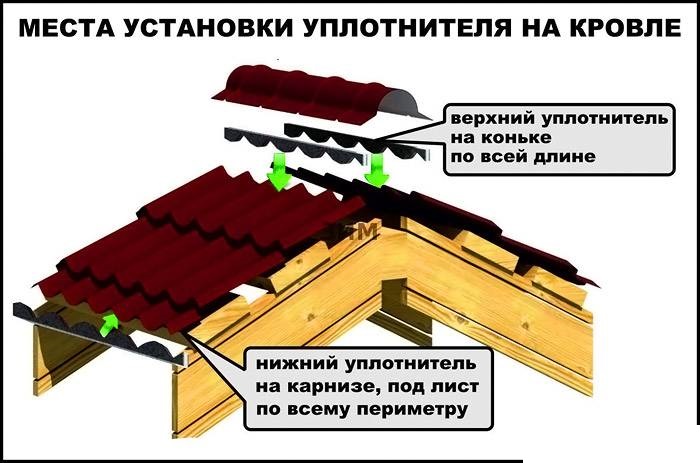

Еще один обязательный элемент, составляющий устройство кровли – коньковый уплотнитель. Он предназначен для герметизации зазора, разделяющего коньковый лист и, в нашем случае, профнастил.

По своему внешнему виду уплотнители подразделяются на три категории: для профнастила, для металлочерепицы и самоклеющиеся универсальные уплотнители. Первые два вида повторяют рисунок кровельного железа.

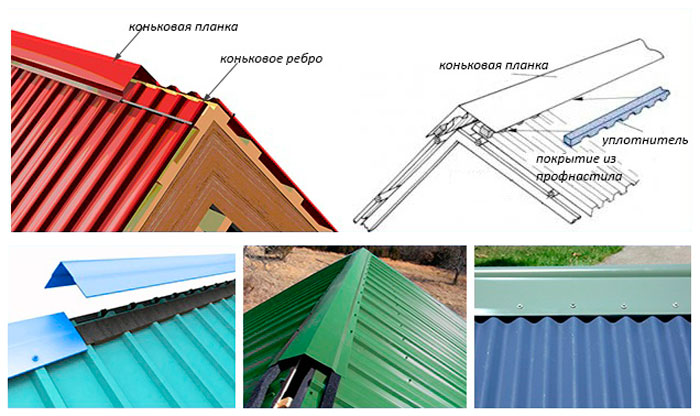

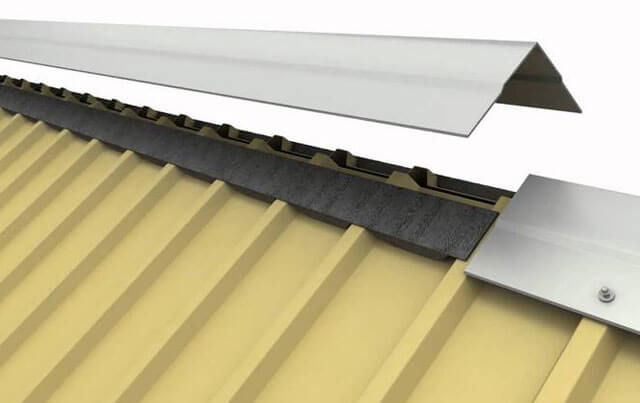

Для каждой разновидности профнастила свой уплотнитель и свой монтаж. Универсальная лента в срезе имеет вид прямоугольника или квадрата. Также некоторыми производителями предлагается коньковая вентиляционная лента. Она чаще бывает в виде полукруга.

Уплотнитель изготавливается из вспененного ПВД или пенополиуретана и не препятствует циркуляции воздуха.

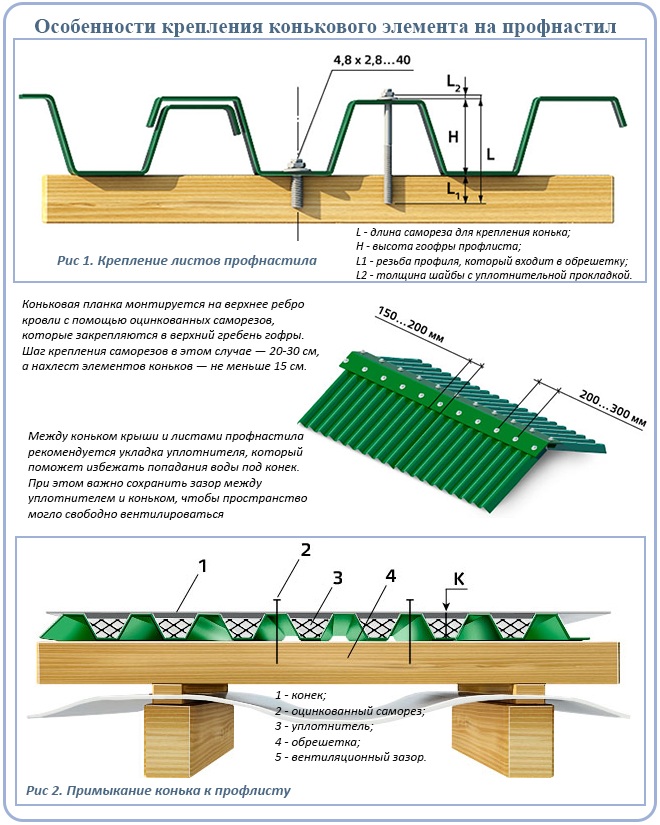

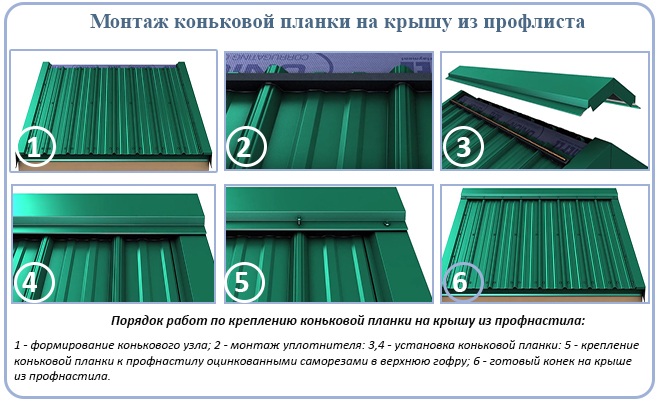

Чтобы крепить конек к профнастилу, используются специальные кровельные саморезы, окрашенные в цвет кровли, с силиконовой прокладкой. Т. к. этот доборный элемент всегда находится под открытым небом, использование прокладки является обязательным пунктом. Она не только является преградой для воды, пытающейся проникнуть под крышу через микроскопические щели около головки самореза, но и дает возможность более сильно стянуть защиту и профнастил. Длина кровельных метизов – от 80 мм.

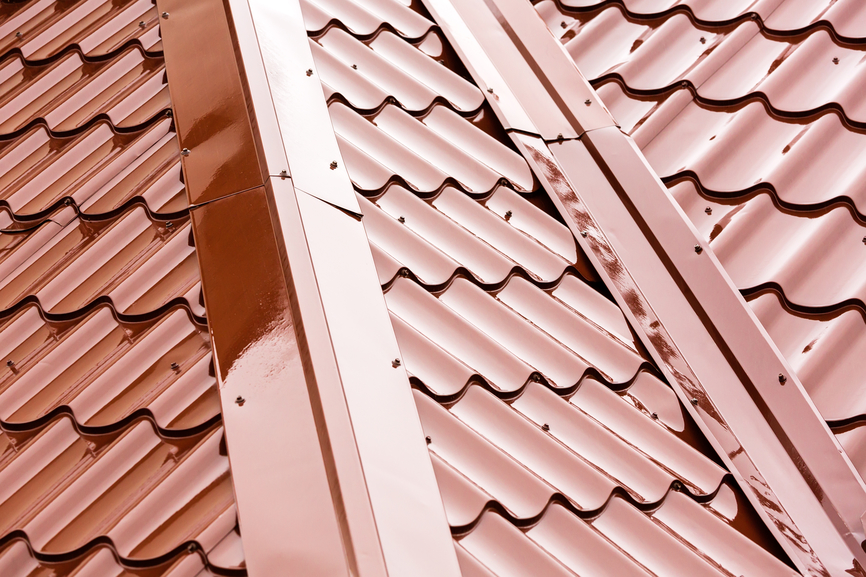

Установка конька на металлочерепицу

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре.

Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства.

А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

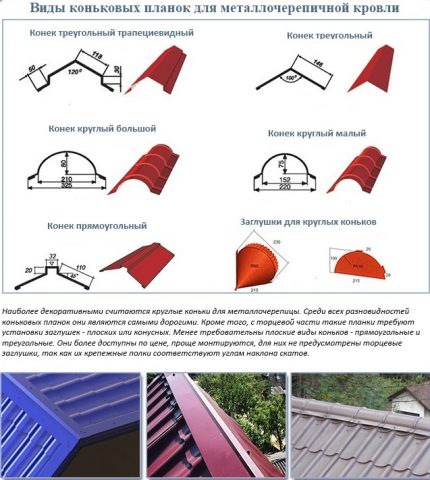

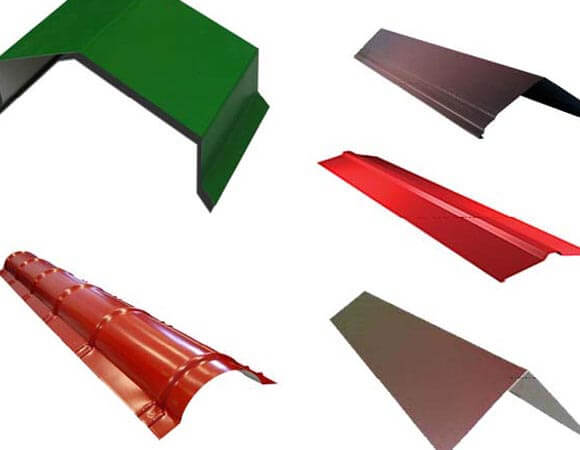

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый. Наиболее привлекательный с точки зрения эстетики вариант. Торцы такого конька закрываются специальными заглушками.

2. Прямоугольный (коньковая планка). Этот вид конька обходится дешевле, чем полукруглый; при этом заглушки для его монтажа не требуются.

3. Декоративный конек. Имеет узкий профиль, выполняет сугубо эстетические задачи. Встречается реже, чем два вышеописанных типа, поскольку применяется для отделки крыш шатрового типа, а также беседок и шпилей.

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— строительный шнур;

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

Как установить конек для … Конек для крыши из металлочерепицы: как … Установка конька на металлочерепицу, видео

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

• саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
• профильными (специальный вид вспененного полиэтилена);
• универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

Уплотнять коньковый паз следует даже при широких полках конька, если этого не сделать, снег будет задуваться под крышу.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

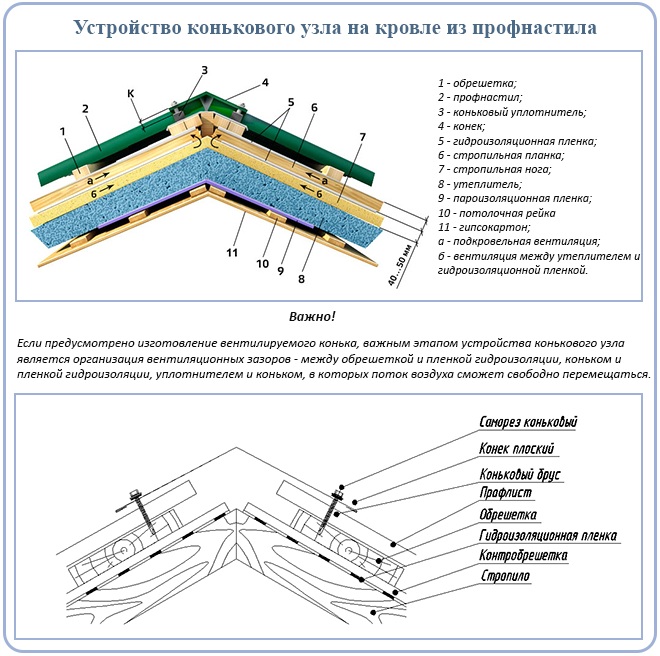

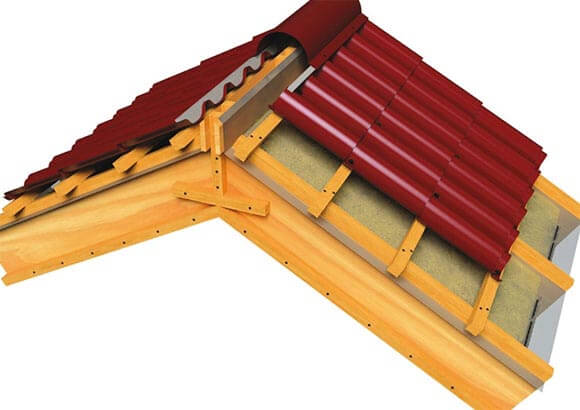

Устройство конька для металлочерепицы

Коньки для металлочерепицы состоят из следующих компонентов:

• коньковая планка для вентиляции;
• коньковый уплотнитель.

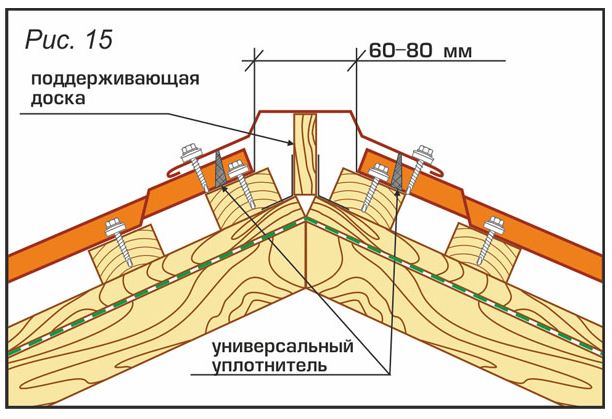

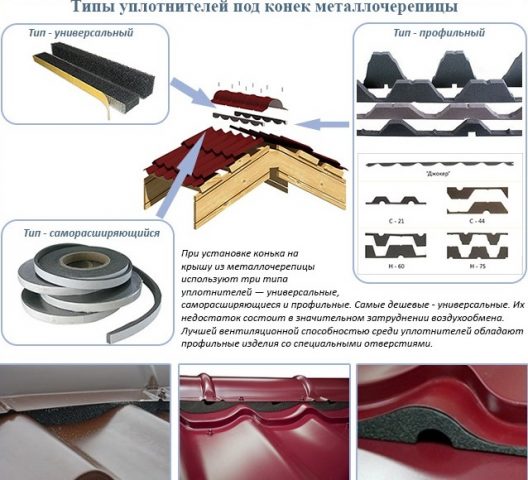

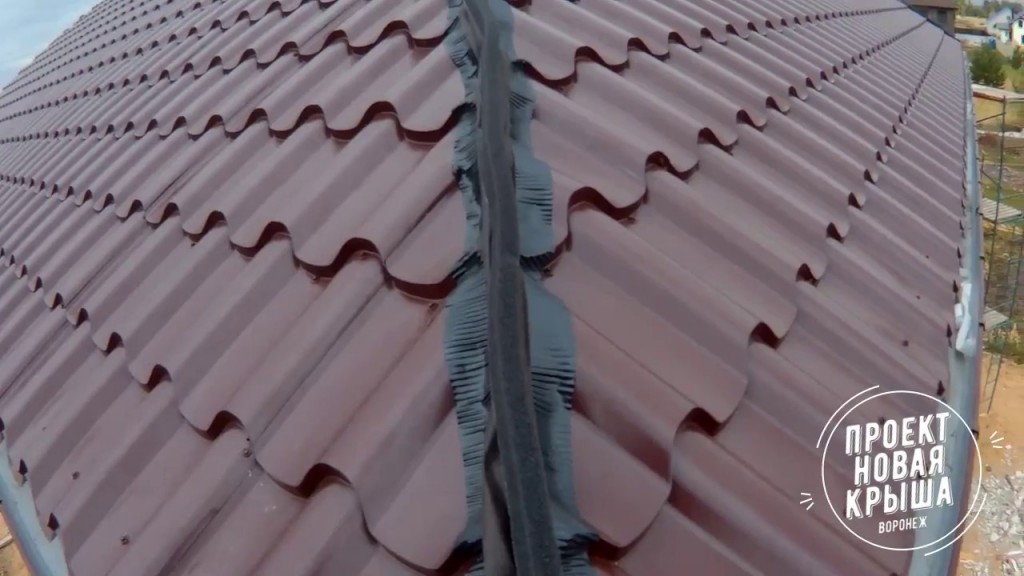

Уплотнитель под конек на металлочерепицу выполняет одну из самых важных функций – защищает внутреннее пространство крыши от попадания атмосферных осадков, пыли и мусора. В случае его деформации протечки крыши не избежать, что негативно отразится на её эксплуатации и общем состоянии. Довольно часто причиной таких проблем является некачественный монтаж крыши, который выполнялся с нарушением технологии строительства или применением заведомо некачественных материалов. По этой причине экономить на приобретении уплотнителя не рекомендуется, потому что это может снизить срок эксплуатации теплоизоляционного слоя материала и стропильной системы. Сегодня на рынке представлено несколько разновидностей уплотнителя под конек:

• универсальный;
• саморасширяющийся;
• профильный.

Профильный уплотнитель изготовлен из вспененного полиэтилена, который не пропускает влагу, но отлично пропускает воздух, что дает основание использовать его для системы вентиляции кровли. Характерной особенностью профильного уплотнителя является повторение конфигурации формы кровли, что обеспечивает хорошую надежность герметизации.

Универсальные уплотнители изготавливают из полиуретановой пленки, которая выступает в качестве обычного фильтра от пыли и мусора, при этом не препятствует проникновению воздуха в подкровельную область. Универсальный уплотнитель абсолютно безвреден для человека и имеет самоклеющееся основание, которое надежно крепит его на любой поверхности. Помимо этого универсальный уплотнитель не поддерживает горение, что значительно расширяет сферу его применения.

Саморасширяющийся уплотнитель выполняется из пенополиуретана, пропитанного полимерным веществом (в большинстве случаев это акрил). Одно из основных назначений конька для металочерепицы – это закрыть верхние кромки листов кровельного материала и надежно закрепить скаты крыши между собой.

Обратите внимание, что крепить конёк под металлочерепицу с шириной менее 15 сантиметров не рекомендуется, так как это стает причиной попадания атмосферных осадков на чердак.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Установка кровельного конька с уплотнителем

Перед тем как приступить к монтажу доборного конька, следует убедиться в прямолинейности коньковой оси кровли.

Сделать это можно, закрепив бечевку на одной из сторон крыши и протянув ее к другой стороне по линии смыкания кровельных элементов.

Максимальное отклонение плит материала от воображаемой прямой оси не должно превышать двадцати миллиметров.

При отсутствии выявленных проблем можно переходить к подготовке доборной детали и уплотнителя.

В ходе процедур, предваряющих установку кровельного конька, особое внимание следует уделить его планке или «подошве»: углы ее сгибов следует подогнать к углам соединения скатов кровли.

Чтобы осуществить данный процесс, следует либо согнуть, либо, наоборот, разогнуть планку таким образом, чтобы ее крепежные элементы могли плотно прилегать к кровельному материалу в соответствии с углом наклона скатов.

В ходе проведения данных работ форма стандартных, треугольных кровельных коньков, почти не меняется, чего нельзя сказать о круглых коньках.

Они могут значительно деформироваться и потерять привлекательный внешний вид.

Поэтому последние следует подбирать с особой тщательностью, стараясь еще в магазине найти ту модель, крепежная ниша которой будет максимально соответствовать углу, образованному в процессе стыка верхних кровельных плит.

Кровельный конек следует монтировать поверх торцевой планки кровли, защищенной уплотнителем, не встык, а внахлест, следя за тем, чтобы его внешние края выступали за пределы крыши на двадцать или тридцать миллиметров.

В ходе установки доборного элемента, состоящего из нескольких звеньев, последовательно соединяющихся друг с другом в процессе монтажа, важно следить за правильной стыковкой всех швов.

Видео:

Информация о правильной стыковке сборных деталей содержится в инструкции по эксплуатации, вложенной в комплект.

В некоторых случаях элементы достаточно установить внахлест и закрепить при помощи саморезов и специальных резиновых прокладок, в других – в ходе данного процесса придется задействовать не только болты, но и самоотвердевающие смеси, повышающие герметичность образующихся «швов».

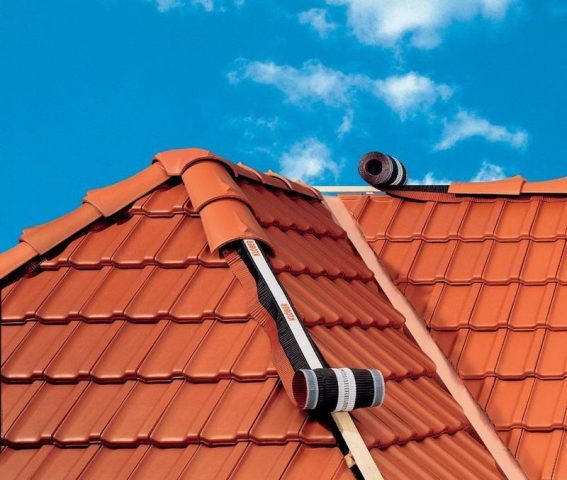

Дополнительно повысить герметичность верхнего шва крыши можно, сформировав слой уплотнителя, проложенного под рельефной частью устанавливаемого доборного элемента.

Именно уплотнитель сможет стать надежным промежуточным звеном, которое не только убережет места стыка доборной детали и кровельных элементов от быстрого ржавления, но и защитит внутреннее пространство мансардного помещения от негативного влияния погодных факторов.

Как сделать конек из поликарбоната?

Несмотря на популярность арочной формы теплиц, иногда возникает необходимость иной конструкции крыши. При обустройстве этого элемента необходимо учесть факторы:

• размеры используемых панелей, а также тип раскроя, который будет наиболее комфортен или эргономичен;
• наличие в регионе ветровых и снеговых нагрузок, возможность разбора теплицы на зиму;
• среднемесячная температура, возможность термического расширения панелей;
• допустимый радиус изгиба используемых материалов;
• необходимость комплектации дополнительными монтажными элементами.

Коньковый профиль многие пытаются сделать самостоятельно, однако сейчас такая необходимость отсутствует. На рынке представлены специализированные готовые профили, которые могут быть изготовлены из разных материалов. Например, помимо поликарбоната, у потребителя есть возможность приобрести оцинкованный профиль, который будет более крепким, надежным и устойчивым к износу.

Также есть возможность выбрать формат конфигурации в зависимости от того, какую крышу предполагается создать. Дополнительная комплектация профилем традиционно требуется для крыши в виде домика, а также каплевидной формы. На видео рассматриваются разные типы.

Установка конька

Установочная схема полукруглого конька

Конек-металлочерепица имеет только одно назначение: замкнуть собой верхние кромки листов покрытия для кровли и прочно связать этим скаты вашей кровли.

Стоит обратить внимание! Рекомендуется выбирать ширину полок конькового уголка не менее 15 см. В другом случае, крепкие зимние ветра могут намести снег в помещение чердака.

Плюс к этому, следует упомянуть, что коньки, которые не имеют обортовку, владеют плохой жесткостью и после того как провели монтажные работы плохо смотрятся снизу.

Сперва вам нужно приобрести набор железных коньков, высчитанный по длине крыши. Не забывайте при этом учитывать необходимый нахлест их друг на друга не меньше 5 см.

Перед кровельными работами приготовьте трап и страховку. Из инструментов вам непременно потребуются ремонтный шнур, саморезы и электрическая дрель с насадкой под них или шуруповерт.

Лучше всего работу делать вместе, а самый лучший вариант втроем с напарниками, так как перемещения туда-сюда по верхнему коньковому ребру крыши весьма затруднительны.

Помощники сделают легче вам задачу.

1. Первое, что вам нужно будет выполнить – удостовериться, что коньковая ось идеальная (это участок, где смыкаются все верхние края кровли). Маленькая степень кривизны (меньше 2 см) не может отобразиться на монтируемом коньке. Но более важные отклонения потребуется по максимуму поправить.
2. Даже если вы приобрели доборные детали с шириной полок больше 20 см, не забывайте положить в коньковые пазы лёгкую прослойку стекловаты. Не перестарайтесь с уплотнением, в другом случае можно нарушить вентиляцию. Данная мера отведет опасность крышу от ветра, заметающего снег под волны листов крыши.
3. Можете применять и промышленные уплотнители, говоря иначе «филеры», какие уже были описаны нами выше. Следует сразу предупреждать, что они очень дороги.
4. Дальше ваш подающий помощник обязан подцепить один коньковый уголок, примите его. Ваш второй напарник на находящейся напротив стороне крыши обязан выполнить тоже.
5. Потом металлочерепица-конек обязана быть вами положена на внешнюю кромку конька кровли, наравне с крайними из листов покрытия. Непременно исполняйте пропорции и постарайтесь не позволить избыточного отвесного зазора.
6. Ваш помощник, сейчас, на находящейся напротив стороне кровли обязан смотреть за тем, чтобы внутренний край доборного компонента  кровли не съезжал, или не перекашивался, относительно оси.
7. Если прошло все хорошо, закрепите внешний край конька к крыша дюбелями. Тоже нужно выполнить и с другим компонентом. После этого настает очередь шнура. Его кончики зафиксируйте на ребре, нулевой точке железных коньков, любым удобным для вас способом. Чуточку приподнявшись над шнуром, взгляните на линию конька.
8. По данному ориентиру разровняйте и закрепите внутренние стороны коньковых уголков.
9. После этого можете устанавливать оставшиеся планки, наблюдая за их положением, относительно шнура.
10. Про то, как крепить конек на металлическую черепицу. Саморезы вкручивайте часто и редко. Просто, иногда, контролируйте уголки, чтобы они не хлопали. В другом случае, при крепком ветре вы станете слышать раздражающие звуки.

Когда зафиксируйте дюбелями, по гребням волн черепицы, все коньковые уголки, спросите у стоящего снизу помощника: все ли хорошо? Если услышите утвердительный ответ, нужно собрать шнур и опускайтесь на землю – ваша работа завершена.

Технология монтажа конька — как крепить правильно

Грамотное крепление конька металлочерепицы, при котором он может выполнять свои функции, осуществляется по следующему алгоритму:

• В первую очередь нужно обеспечить себе нормальный доступ к коньковому соединению (вполне подойдет лестница или строительные леса);
• Коньковое соединение должно быть ровным, а высотные перепады не должны превышать 2 см, иначе монтаж конька будет сопряжен с немалыми трудностями;
• Далее зазор заполняется выбранным уплотнителем, причем слишком высокой плотности добиваться не нужно – в конечном итоге зазор все равно будет закрываться доборными элементами;
• Процесс укладки начинается с одной из сторон конькового ребра, для чего первый доборный элемент подводится к первому листу металлочерепицы таким образом, чтобы его центр находился точно над точкой схождения скатов;
• Полка доборного элемента должна правильно лежать с обеих сторон конька, и только после этого можно фиксировать деталь саморезами;
• Вдоль нижнего края полки нужно протянуть по всей длине конька тонкий шнур, который позволит установить каждый последующий элемент ровно относительно предыдущего;
• Дальнейшие элементы устанавливаются с нахлестом около 5-7 см, выравниваются по шнуру и фиксируются крепежными элементами;
• Когда полукруглая крыша из металлочерепицы установлена, остается лишь смонтировать заглушки на торцах коньковых элементов.

Коньковая планка для металлочерепицы крепится шурупами с резиновыми уплотнителями или кровельными саморезами с каучуковой головкой. Затягивать крепежные элементы нужно достаточно сильно, но без чрезмерного энтузиазма – в первом случае покрытие может деформироваться, а во втором будет хлопать при порывистом ветре.

Заключение

Конек – это обязательный элемент крыши, который защищает все ее элементы от всевозможных погодных явлений. Перед тем, как поставить конек на крышу из металлочерепицы, необходимо изучить технологию его монтажа, чтобы избежать различных ошибок и сложностей.

Основные виды конька и его составляющие

Еще одно название коньковой планки — коньковый профиль. Ее основное назначение — это закрыть место стыка двух скатов крыши. Также она является и декоративным элементом кровли. Выполняя кровлю из металлочерепицы, ее конек всегда можно для гармоничного сочетания подобрать по цвету. Как правило, все элементы кровли от карниза до верха, покупаются у одного производителя. Выбирая прямую конструкцию конька, при монтаже кровли, под нее обязательно подкладывается специальный утеплитель.

Полукруглый вид конька служит для выполнения аналогичных функций. Отличается он более привлекательной и интересной внешностью. Врезные и пересеченные коньки применяются для крыш вальмового типа. Первые врезаются прямо в скат крыши. Их совместным элементом является ендова. Пересеченные коньки всегда располагаются горизонтально, поэтому их нередко путают с вальмами кровли.

Наиболее выгодным и оптимальным является приобретение у одного производителя металлочерепицы, конька, его комплектующих деталей и крепежа. Здесь же можно приобрести и утеплитель. Конек состоит из следующих элементов — сама коньковая планка, уплотнитель, держатель громоотвода, вентиляционная лента и герметик. Кроме названных, могут применяться некоторые аэроэлементы. С помощью этих функциональных деталей возможен правильный и надежный на кровле. Они защищают не только ее стык, но и обеспечивают хорошую вентиляцию.

Функциональные особенности

Возведение кровельного конька имеет свои нюансы. Этот конструктивный элемент — не только украшение и эстетическое дополнение внешнего вида крыши, он играет очень важную роль, обеспечивая правильную работу всего пирога кровли.

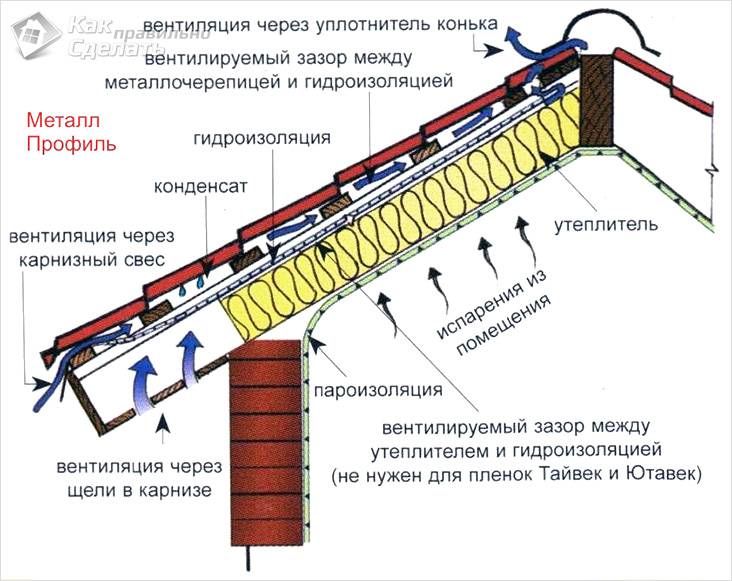

Сегодняшняя крыша – это сложная многослойная система, включающая слои гидроизолятора, утеплителя, пароизолятора. Кровельный пирог включает еще и вентзазоры. «Подушка» воздуха, образующаяся между слоем теплоизоляции и покрытием крыши, формирует еще один вспомогательный барьер. Он расположен между слоем утеплителя и атмосферой, и обеспечивает выравнивание температурного режима, изменяющегося в результате теплопотерь из комнат домостроения в зимнее время и излишков тепла при нагревании крыши в жаркое время года.

Поэтому в зимнее время крыша не разогревается, препятствуя подтаиванию снежных масс и формированию льда на кровле, а летом не происходит, перегрев чердачного помещения, мансарды и прочих комнат домостроения.

Важно не только сформировать вентзазор, но и обеспечить эффективное и непрерывное циркулирование воздушных масс в нем. Для этого подшивка свесов карниза делается перфорированным софитом, досками, смонтированными с щелевыми зазорами, прочими стройматериалами с установкой вентрешеток. На кровле конек вальмовой крыши закрепляется так, чтобы воздух поступал свободно в вентзазор кровельного пирога. Циркуляция воздушных потоков позволит вывести в атмосферу из-под кровли излишнюю жидкость, не позволив ей накапливаться в утеплительном слое и деревянных деталях стропильного каркаса.

Важно: достаточная циркуляция воздушных масс в подкровельном пространстве исключает увлажнение и гниение стропилин и других кровельных деталей.

Монтаж фронтона металлочерепицы

Фронтон (торец), как и конек, принимает на себя большую ветровую нагрузку. Здесь тоже рекомендуется класть уплотнитель между торцевыми планками и листами.

1. Установить по обоим скатам деревянные фронтонные (ветровые) доски.

2. Торцевые планки укладывают поверх металлочерепицы. Соседние кладут с нахлестом не меньше двух сантиметров или по линии отбортовки.

3. К листам планки фиксируют коньковыми саморезами в каждую вторую волну.

4. С другой стороны каждую планку крепят к фронтонной торцевой доске. Тоже саморезами, с интервалом не больше 80 сантиметров.

Техника безопасности и технология производства работ

Механическая прочность металлочерепицы очень большая, но при работе с ней требуется соблюдение определенных правил. На первом этапе кровельный материал распаковывается и раскладывается по стопкам на земле. Брать листы необходимо только в защитных рукавицах, иначе есть опасность повредить руки. Если листы еще не закреплены, за ними ведут тщательное наблюдение. Это связано с тем, что они могут срываться ветром. Поднимать металлочерепицу на необходимую высоту следует по направляющим из досок. При перемещении по крыше из металлочерепицы соблюдают следующие правила:

• обувь должна иметь только мягкую подошву;
• ходить и наступать на гребни волны запрещено;
• наступают не полностью на ступню, а только на носки;
• в одной выемке запрещено нахождение более чем одной ноги;
• передвижение по крыше происходит только параллельно скату.

Для раскроя сложных участков крыши (например, в обход вентиляционного канала или дымохода) допускается резать материал непосредственно на месте монтажа. Применение угловой шлифовальной машины (болгарки) запрещено в связи с опасностью повредить защитный полимерный слой. Основным инструментом должны быть электрические высечные ножницы или ножницы по металлу. При раскрое листов необходимо работать в защитных очках и рукавицах. Перед началом работ желательно ознакомиться с учебным видео с примерами выполнения кровельных работ.
