Как покрыть крышу гаража профлистом своими руками пошагово

Боковой карниз крыши

Фронтонная часть кровли также имеет небольшой карнизный свес. Обычно он не превышает 30 см. Его также можно закрыть профнастилом по тем же технологиям. Правда, здесь проще работать в плане сборки каркаса, потому что опорные элементы, к которым впоследствии будут крепиться металлические панели, сами крепятся к обрешетке крыши. То есть, ничего высверливать не надо. Все детали крепятся между собой саморезами по дереву.

Каркас собирается из двух реек или досок, которые укладываются параллельно между собой и вдоль свеса с креплением к обрешетке. Никакие дополнительные элементы здесь больше не требуются, потому что доски крепятся к обрешетке, которая собой представляет часто уложенные рейки. То есть, количество точек крепления достаточно, чтобы гарантировать прочность и жесткость каркасной конструкции.

Позиция «А» обозначает два каркасных элемента для обшивки фронтонного свеса профнастилом

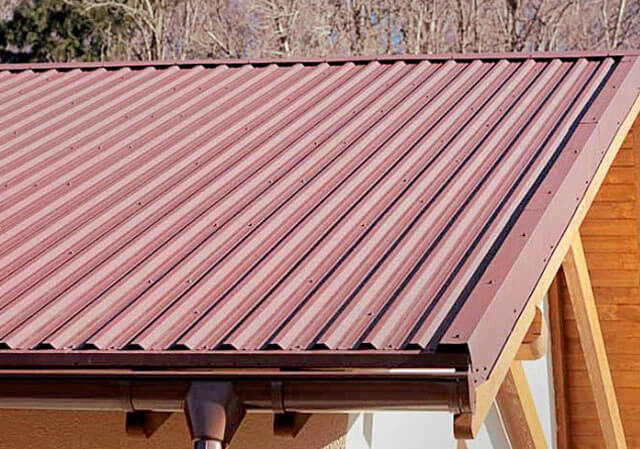

Кровля из профнастила, технология

Выбираем гофролист, ориентир – крутизна угла стропил. Устройство кровли крыши профлистом своими руками дает простор в подборе материала. Используется в качестве кровельного и стеновой профиль с высотой гофры не менее 20 мм. А на навесы над крыльцом, плоское покрытие хозяйственных блоков приемлем меньший.

В целях удешевления строительства, допускается комбинация из кровельного и стенового профилированного листа с совпадением ширины гофры. На участках с изменением геометрии в сторону уменьшения угла, допускается несовпадение высоты профиля. Как покрыть крышу – решает застройщик.

Царапины, иные повреждения антикоррозийного покрытия обрабатываются защитным покрытием немедленно, на этапе хранения

Общее требование – ограничение уменьшения угла. Для плоских кровель вспомогательных строений предел снижения угла 8°, для жилых – 10° с устройством сплошной дощатой обрешетки либо из листов ОСП.

Разряжается обрешетка с превышения угла в 15°. Шаг разряжения:

• С-20 – 0,2–0,3 м;
• С-21 – 0,3–0,5 м;
• НС-35, С-44 – 0,5 м до 15°, более15° – до 1 м; допустимая нагрузка 0,43–0,76 т на м 2 .

Преимущества и недостатки

Профнастил стал одним из самых используемых материалов в строительстве за последние годы. У данного вида кровельного покрытия немало плюсов:

• длительная эксплуатация;
• экономичность;
• простота монтажа;
• высокая прочность;
• универсальность материала;
• неприхотливость;
• неповрежденные листы не подвержены коррозии;
• экологичность;
• эстетичность;
• широкая цветовая гамма.

Обратите внимание! Крыша будет выглядеть более декоративно, если использовать профнастил двух цветов.

Есть у профнастила и минусы:

• как и любое другое металлическое кровельное покрытие, профнастил издает много шума во время дождя;
• Под воздействием солнечных лучей нагревается;
• При наличии порезов и дыр подвержен быстрому распространению коррозии;
• Неправильный монтаж может повлиять на герметичность кровли.

Выбираете красивый и практичный материал для отделки стен дома? Прочитайте статью о виниловом сайдинге.

О технологии производства и технических характеристиках клееного бруса можно узнать здесь.

Как рассчитать количество материала для односкатной крыши

Стропильную конструкцию делают из бруса и доски 1 сорта хвойных пород дерева. В качестве опоры на несущие стены выставляются мауэрлаты. Если строение построено из блока с разной высотой стен, на наклонные поверхности брус не кладут. В деревянных домах опорой будет выступать верхний венец, а разница высот регулируется высотой стропильной конструкции. Для мауэрлата используют брус с минимальным параметром 100х100 мм.

Размер стропил

Для расчёта необходимо начертить схему будущей крыши в разрезе. Учитываются параметры: высота подъёма, в зависимости от угла ската, длина свеса и размеры основания дома. Расчёт стропил проводится путём сложения длины ската, отвеса и основания – это будет размер одной стропильной фермы. Количество таких конструкций в системе зависит от длины несущих стен и весовой нагрузки. Обычно шаг установки стропильных ферм составляет 60-120 см в зависимости от финишного покрытия кровли.

Для стропильной системы используется сдвоенная доска 5х10 см или брус 10х10 см – это обеспечивает прочность. При расстоянии между крайними мауэрлатами до 4 м делается простая конструкция без дополнительных элементов, если длина стены превышает этот параметр, то конструкцию усиливают подкосами и промежуточными опорами на каждую ногу. Прогоны между стропильными фермами фиксируют силовую конструкцию в единый каркас.

Такой расчёт приблизительный и нужно закупать материал с запасом 15-20%, который уйдёт на распил и установку усиливающих элементов.

Количество материала для ветровой доски

Для расчёта берутся показатели – это ширина стропильной конструкции, длина ската кровли и размер свеса, обычно он составляет 30-50 см. Ветрозащита подшивается обрезными досками 20-30 мм и закрывается металлическим профилем.

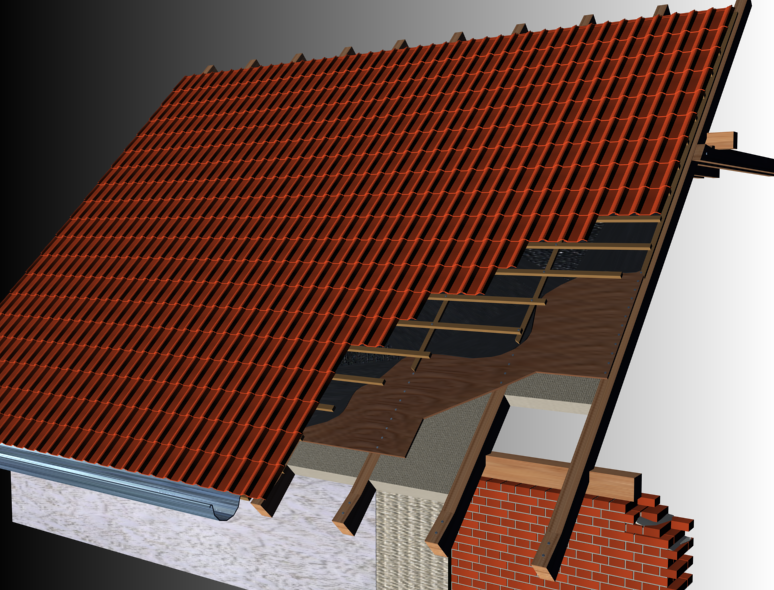

Количество материала для утепления, гидроизоляции и пароизоляции

Расчёт производится на основе размера площади ската с запасом 10-15%. Для создания кровельного пирога гидроизоляция и утеплитель укладываются в один слой. Пароизоляцию лучше сделать дважды, для полной защиты конструкции от влаги.

Также нужна доска 25-50 мм на обрешётку для укладки кровельного материала. Конструкция может быть сплошная, которая используется для крыши из штучных элементов или рулонных материалов или с шагом 30-50 см для шифера и металлических листов.

Подбор и установка профнастила

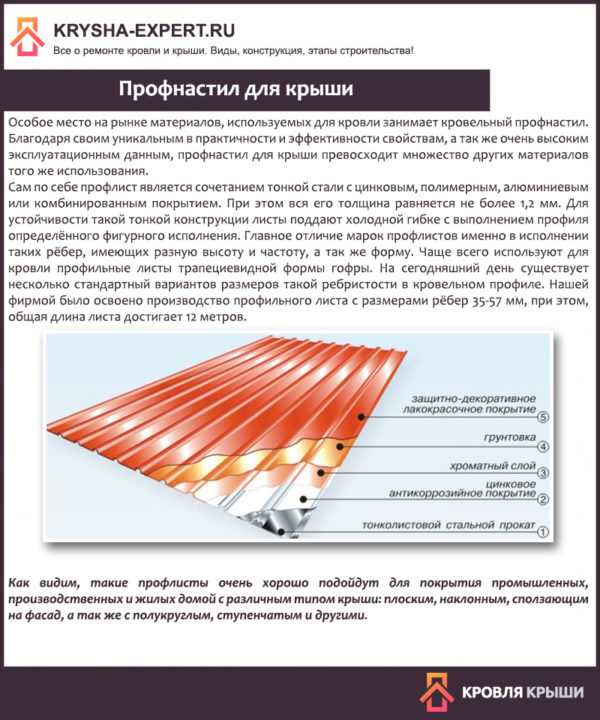

Благодаря наличию рёбер жёсткости в виде волн, создаваемых методом холодного профилирования, листовая металлическая кровля безупречно справляется с внешней нагрузкой. Невысокая рыночная цена, многообразие цветовых вариантов и удобство установки позволяет использовать этот материал как в промышленности, так и в работе частных застройщиков.

Степень прочности и долговечности крыши зависит не только от правильности установки профнастила, но и от соблюдения технологии сборки всей кровельной конструкции.

Расчёт материалов для установки кровельного покрытия

В зависимости от выбранной на этапе проектирования крыши её форма может быть прямоугольной, треугольной или трапециевидной. Для выполнения расчётов достаточно применить простые формулы из школьного курса геометрии. Общая площадь кровельной поверхности определяется сложением площадей всех скатов. Помимо этого, важно знать длину остальных элементов крыши, к которым относятся:

• коньковые элементы;
• ендова;
• рёбра;
• примыкающие конструкции;
• карнизные и торцевые свесы.

Кроме основного покрытия, на крыше из профнастила используется довольно много специальных доборных элементов

Под шириной профилированного листа можно понимать:

• полный поперечный размер, который обычно равняется 1180 мм;
• полезную или рабочую ширину, которая остаётся после вычета запаса на нахлёст листов (чаще всего одна волна). Она обычно равна 1100 мм.

При монтаже следует оперировать только рабочими параметрами листов.

1. Чтобы рассчитать количество профнастила на один горизонтальный ряд, достаточно длину ската разделить на ширину (рабочую) профлиста с округлением к большему значению. Такая формула применяется при установке материала с нахлёстом по горизонтали не менее 80 мм. Важным фактором при выборе величины нахлёста выступает угол наклона крыши. Если скат расположен под углом менее 15 градусов, и используется профнастил с небольшой высотой волны (10–20 мм), то монтировать лучше внахлёст по две гофры. Больший уклон кровли допускает монтаж в одну гофру.
2. На следующем этапе определяется количество рядов по горизонтали с учётом длины ската, включая карнизный свес, и длины листа. Большое внимание при подготовке кровельных материалов уделяется различным доборным элементам, стандартная длина которых составляет 2 метра. Их количество высчитывается сложением длины всех длин скатов крыши и делением полученного значения на 1,9, чтобы учесть нахлёст от 10 до 20 см в зависимости от числа элементов. Количество ендов определяется суммированием их длины и делением результата на 1,7. Величина нахлёста в этом случае — порядка 30 см.

   При расчёте доборных элементов необходимо учитывать нахлёст, который составляет от 10 до 30 см в зависимости от типа элемента

3. Имея представление о количестве кровельного материала, можно подсчитать и примерное количество саморезов. Для этого используются следующие данные:
   • для монтажа 1 м2 профлиста затрачивается 7–8 саморезов;
   • один доборный элемент стандартной длины в 2 м устанавливается на 8 саморезов.

Например, для дома размером 3*5 м с двускатной крышей вам понадобятся такие комплектующие:

• листы профнастила — 18 шт.;
• конёк — 3 планки по 2 м;
• уплотнитель для конька — 6 шт. по 2 м;
• торцевая планка — 7 шт. по 2 м;
• карнизная планка — 6 шт. по 2 м;
• саморезы кровельные — 200 шт.

Выполнив простые расчёты, можно не только быстро справиться с установкой кровельного материала, но и минимизировать количество его остатков.

Разновидности уплотнителей для конька

Закрепление уплотнителя происходит между коньковой планкой и кровельным основанием. Он необходим для увеличения срока эксплуатации стропильной системы. Данный материал позволяет защитить чердак от повышенной влажности. Неопытные строители считают, что приобретение уплотнителя является ненужно тратой денег, но это серьезная ошибка, так как во время дождя с сильным ветром возможно проникновение влаги даже под коньковый профиль. Именно поэтому важно закрепить дополнительные прокладки.

Они делятся на несколько видов:

• Саморасширяющиеся уплотнители. Такие изделия создаются на основе пенополиуретана. Материал пропитывается акрилом или другим полимером. Для крепления под коньком предусмотрена самоклеющаяся лента. Благодаря этому производить монтаж может даже неопытный строитель. Такой материал надежно защищает кровлю от проникновения влаги. Продается данный тип уплотнителя в виде ленты в роликах.
• Профильные волнистые уплотнители. Они изготавливаются на основе вспененного полиэтилена. Особенность таких изделий состоит в том, что они повторяют профиль профнастила. Приобретая такой уплотнитель важно точно определить, подходит ли он для выбранного кровельного материала. Многие подобные изделия имеют вентиляционные зазоры. При этом вероятность проникновения влаги полностью исключается.
• Универсальный уплотнитель производится из полиуретановой пены, в которую добавляется сера и сажа. Благодаря этому материал напоминает полиуретановый фильтр. Такой уплотнитель подходит для разных типов профнастила и может быть легко закреплен человеком, не имеющим опыта проведения подобных работ.

Установив любой тип уплотнителя можно не волноваться о проникновении осадков под коньковый профиль.

Вентиляционные зазоры и гидроизоляция

Если проводится монтаж кровли из профнастила – инструкция по выполнению работ обязательно предусматривает укладку слоя гидроизоляции и устройство вентиляционных зазоров.

Вентиляция подкровельного пространства

Для удаления влаги, которая попадает в подкровельное пространство, обязательно должны быть оставлены вентиляционные зазоры между отдельными слоями кровельного пирога для свободной циркуляции воздуха. Необходимо предусмотреть зазоры между:

• Слоем утеплителя и гидроизоляционным ковром;
• Гидроизоляцией и обрешеткой, на которую будет укладываться профнастил.

Для того чтобы организовать проветривание пространства под кровлей, строят контробрешетку. При сооружении кровли с утеплением, контробрешоток должно быть две – внутренняя и наружная. Обе эти конструкции строятся одинаково. Необходимо взять брус с сечением 50 мм и прибить его к стропильным ногам.

Для монтажа необходимо использовать только оцинкованные гвозди. Внутренняя контробрешетка строится сразу после укладки слоя утеплителя, наружная – после завершения укладки гидроизоляционной пленки.

Гидроизоляция

Укладка гидроизоляционного ковра необходима при сооружении кровли с использованием любых материалов на основе металла. Дело в том, что на внутренней поверхности покрытия образуется конденсат, который при отсутствии гидроизоляции будет попадать в утеплитель и разрушать другие конструкции кровли.

Традиционные материалы для гидроизоляции – рубероид, пергамин, толь при монтаже кровли из профнастила лучше не использовать. Эти материалы имеют относительно небольшой срок службы, поэтому слой гидроизоляции выйдет из строя намного раньше, чем основное покрытие.

Намного практичнее применять для выполнения гидроизоляции современные пленочные материала. Они имеют мембранное строение, поэтому надежно удерживают влагу, но свободно пропускают воздух и пар, идущий изнутри.

Совет! При укладке паропроницаемых гидроизоляционных пленок важно не перепутать внешнюю и внутреннюю сторону. Материал необходимо укладывать так, чтобы маркировочная полоса была расположена на верхней стороне покрытия.

Гидроизоляция укладывается по той же технологии, что и пароизолирующая пленка. Полотнища расстилают поверх брусков внутренней контробрешетки, закрепляя их степлером или гвоздями. Между полотнами обязательно делают нахлест шириной 15-20 см. Важно, чтобы гидроизоляционная пленка не была натянута между стропильными ногами, ее нужно укладывать свободно, с провисом в 2 сантиметра.

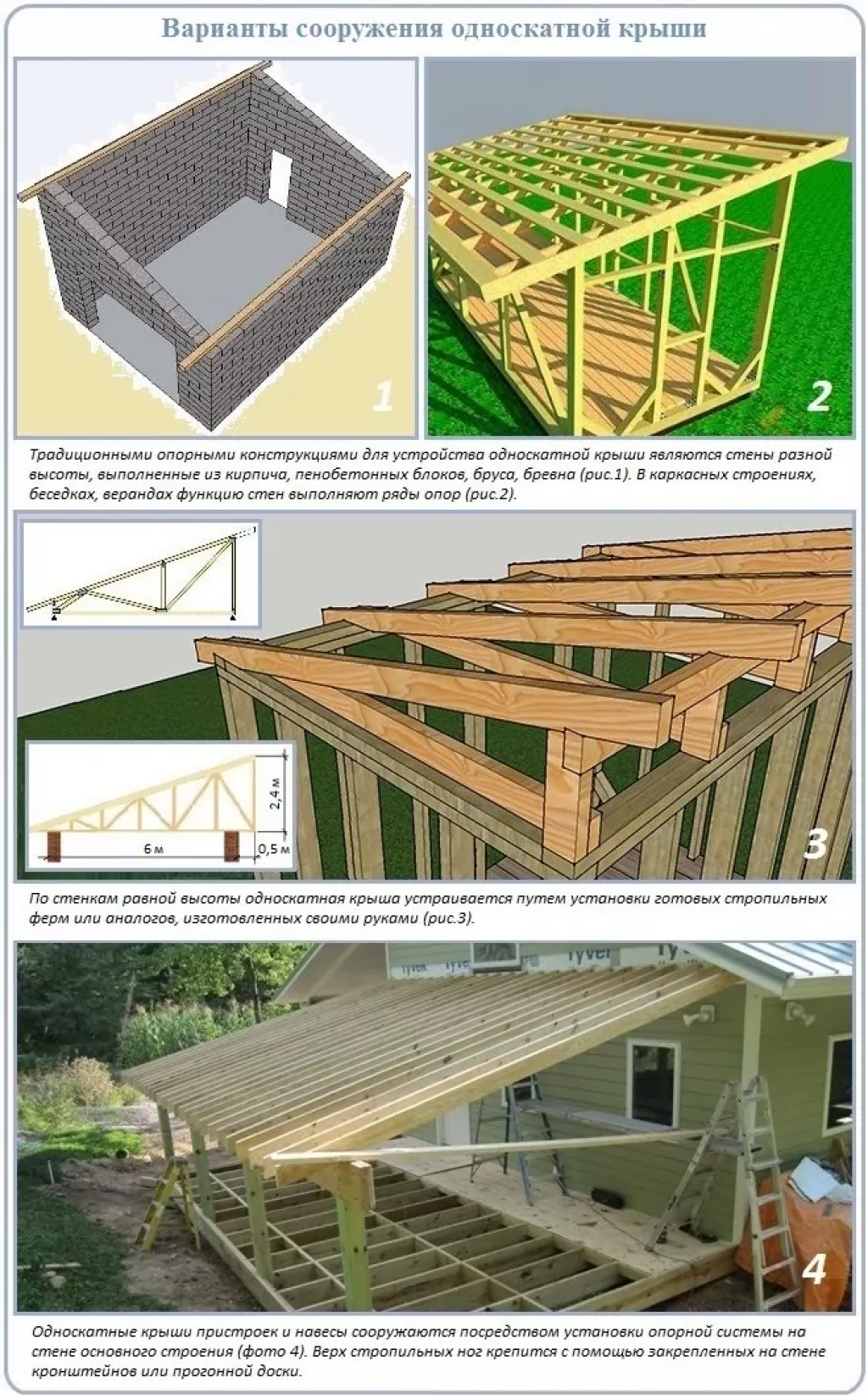

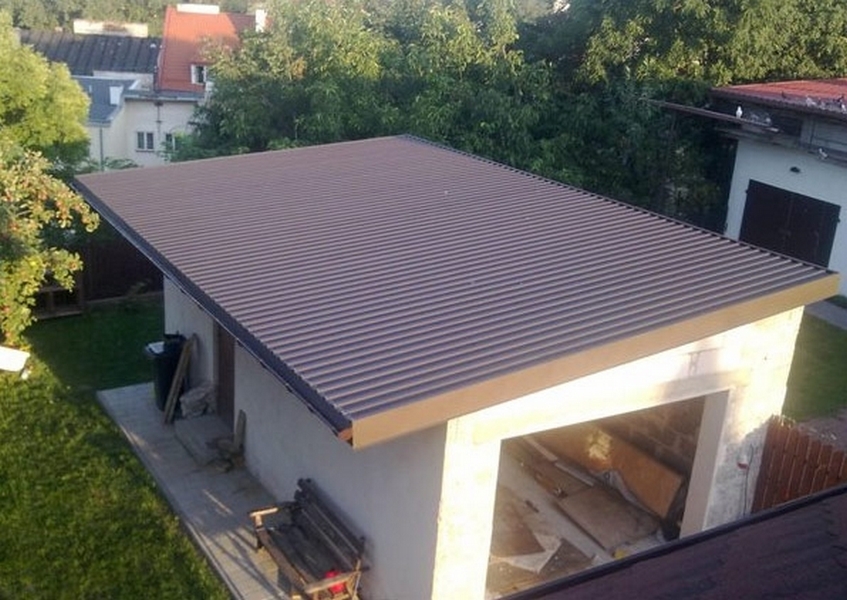

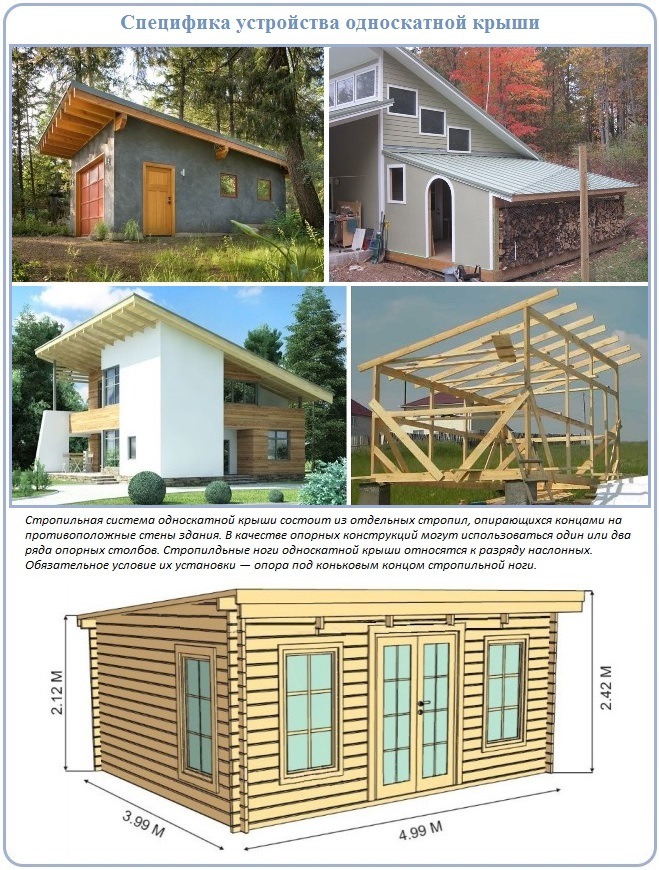

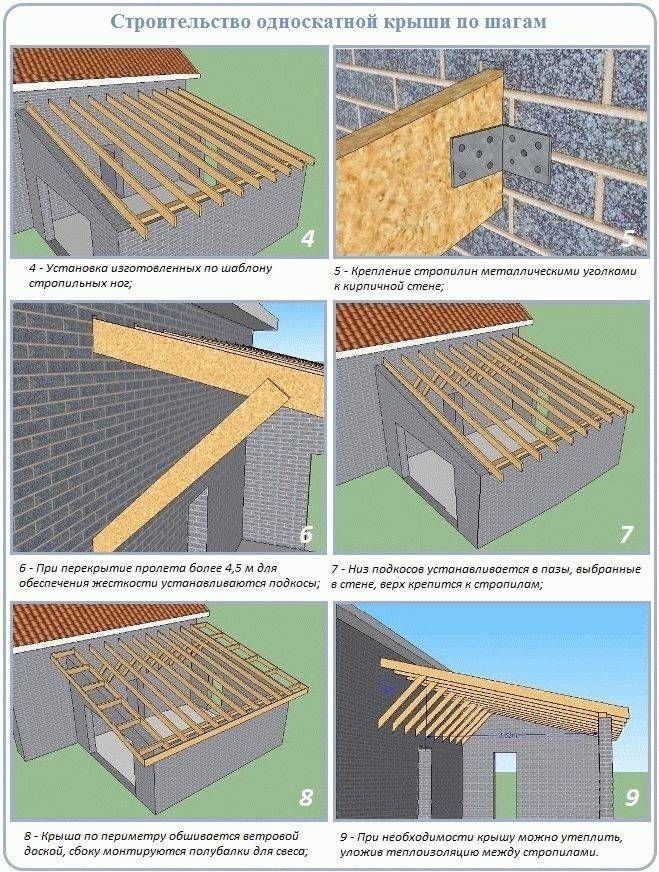

Сооружение односкатной крыши

Существует несколько способов сборки односкатной крыши. Все будет зависеть от того, из какого материала строится сам гараж. К примеру, если это строение кирпичное или блочное. Здесь два варианта формирования кровельной конструкции:

1. Поднять одну стену строения выше противоположной, тем самым создать уклон.
2. Собрать стены по одному уровню, а затем поднять одну при помощи каркасной фермы, состоящей из пиломатериалов.

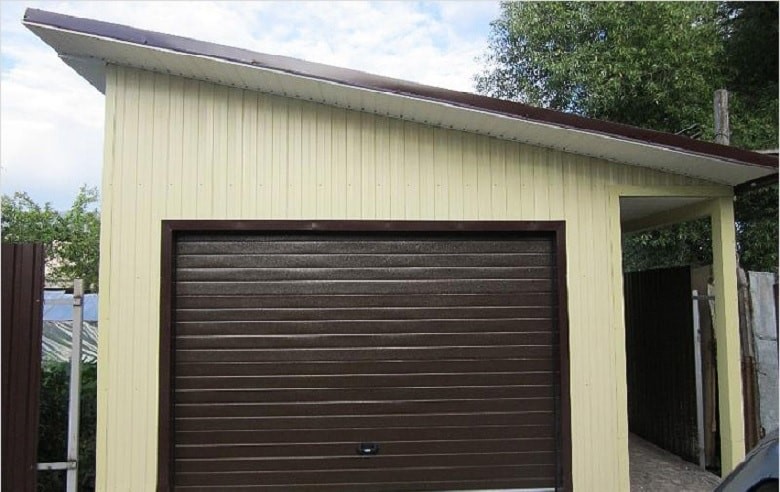

Односкатная крыша гаража, сформированная каркасной конструкцией Источник Но в независимости от того, какой вариант выбран, возведение стропильной системы проходит по одной технологии. Здесь важно учитывать шаг монтажа стропил, который варьируется в пределах 0,8-1,2 м. При этом сами стропила – это доски шириною 40-50 мм. Для небольшой гаражной конструкции это нормальные параметры, которые увеличивать нет необходимости.

Если гараж возводится, как каркасное строение, то формировать крышу надо уже в процессе возведения постройки. То есть, две пары противоположных стоек, расположенных в углах будущего гаража, надо установить из брусов разной длины. То есть у одной стены стойки будут выше, чем у противоположной. Именно так формируется наклон ската. После чего стойки обвязываются: с двух противоположных сторон горизонтальными элементами, с двух других наклонными, которые точно укажут угол наклона односкатной крыши.

Каркасный гараж с односкатной крышей Источник

Если гараж – это конструкция из металлопрофиля, то кровлю формируют точно так же, как и у каркасного строения. То есть устанавливают попарно несколько стоек, в парах которых одна короткая, другая высокая. Так и получается наклон.

Давайте рассмотрим вариант, как возвести крышу гаража из профнастила, если само строение поднято из блоков со стенами в один уровень по высоте.

Смотрите также: Каталог компаний, что специализируются на кровельных материалах.

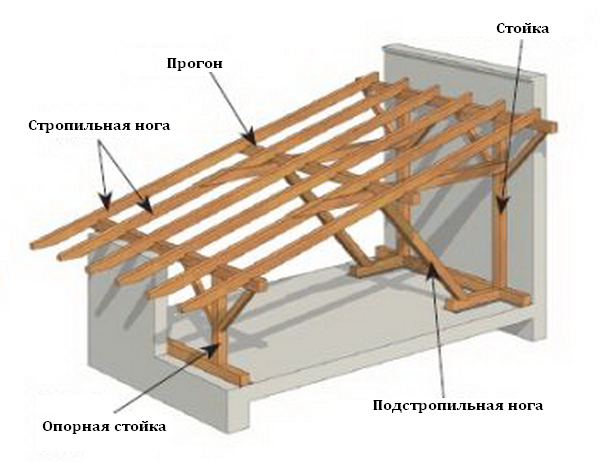

Установка стропильной системы

Все начинается с монтажа мауэрлата. Гараж – строение несложное, невысокое, поэтому в качестве мауэрлата можно использовать доску толщиною 50 мм (лучше брус сечением 100х100 мм). Ширина доски выбирается по ширине стены гаража. Мауэрлат укладывают на верхние торцы стен по всему периметру.

Самое главное – правильно закрепить мауэрлат к стенам. Здесь несколько вариантов. Самый простой – привязать доски к блочной кладке. Для этого проволоку диаметром 4-5 мм, скрученную вдвое, укладывают под вторым рядом от верхнего края строения. То есть под предпоследним рядом. Длина проволоки выбирается так, чтобы с ее помощью можно было бы стянуть доску к стене с помощью скрутки. Укладывают проволоку в кладку через каждый метр.

Крепление мауэрлата к стене проволокой Источник

Теперь необходимо создать уклон кровельной конструкции. С одной стороны гаража, обычно это фасадная часть или боковая, устанавливают вертикально стойки длиной до 1 м. Высота конструкции будет зависеть от выбранного угла наклона. Чем длиннее стойки, тем круче крыша.

Стойки крепят к мауэрлату стальными перфорированными уголками, изготовленными из оцинкованной стали, при помощи саморезов по дереву. Здесь важно, чтобы опорные элементы были выставлены вертикально, и их верхние торцы располагались на одном уровне. После чего устанавливают горизонтальную доску, как элемент верхней обвязки собираемой фермы. Ее к стойкам крепят точно также: уголками и саморезами. По сути, на стене должна сформироваться прямоугольной формы ферма.

Монтаж стропильных ног и прямоугольной фермы Источник

Теперь можно переходить к монтажу стропильных ног. Одним концом их укладывают на верхнюю обвязку сооруженной фермы, противоположным на мауэрлат, расположенным на противоположной стене гаража. Крепление проводят гвоздями, длинными саморезами, проволокой, скобами или перфорированными уголками или пластинами.

Важно! Необходимо установить стропила так, чтобы их верхние ребра расположились в одной наклонной плоскости.

Монтаж рекомендуется провести вот с такой последовательностью:

• укладывают две стропильные ноги по краям конструкции;
• их выставляют между собой в одной плоскости, для чего выравнивают уровнем концы стропил с использованием шнура или длинной прямой рейки;
• после между уложенными стропилами (поперек) натягивают 4-5 нитей, которые сформируют единую наклонную плоскость;
• по нитям устанавливают промежуточные стропила.

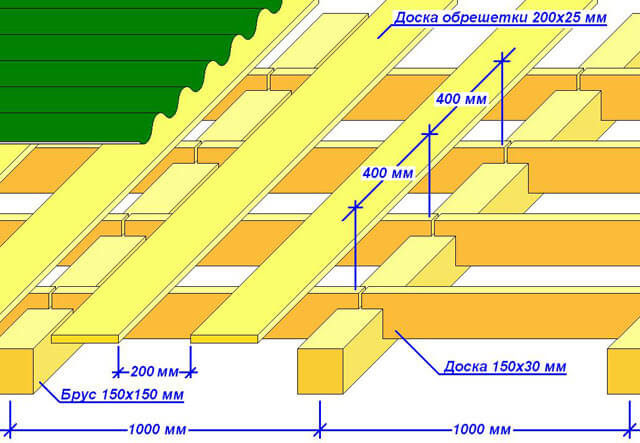

Теперь остается набить обрешетку, элементы которой – это или рейки квадратного сечения с размерами 40х40 или 50х50 мм, или доски толщиною 25-35 мм и шириною 100 мм. Второй вариант предпочтительнее.

Разряженная обрешетка под профнастил Источник

Самая важная составляющая в конструкции крыши для гаража из профнастила – шаг установки элементов обрешетки. Он зависит от того, какой профнастил был выбран. То есть, какой марки. Для гаражных строений не стоит применять профилированные листы с высокой волной, у которых значительные прочностные характеристики. Здесь подойдет материал с волной в пределах 20-35 мм. А под них обрешетка укладывается с шагом в пределах 60-80 см. Крепят обрешетку к стропильной системе саморезами по дереву, длина которых должна быть в два раза больше, чем толщина элементов обрешеточного каркаса.

Вентилируемый конек для профнастила

Вентилируемый конек

При изготовлении профлиста заготовку покрывают защитным слоем цинка, а затем декоративным полимерным покрытием. Эти материалы предупреждают коррозию. Однако при чересчур высокой влажности приходят в негодность и они. Такая ситуация возникает при плохой вентиляции чердака. В этом случае важный воздух циркулирует медленно и успевает охладиться на поверхности кровли. Образовавшийся конденсат остается на внутренней поверхности разжелобка и внешней поверхности скатов.

Чтобы предупредить такую ситуацию, устанавливают вентилируемый конек на крышу из профнастила. Суть его в создании дополнительного воздушного зазора во внешнем угле.

При монтаже простой двускатной крыши обычный треугольный конек ставят на опорный брус обрешетки. Щели заделывают уплотнительной лентой. В этом случае профлист не стыкуется, а образовавшегося пространства достаточно, чтобы улучшить отвод воздуха.

При пологом угле наклона на этом участке обустраивают перфорированный каркас и на него ставят накладку.

В сложных случаях – вальмовая, четырехскатная шатровая крыша – предпочтение отдается профилированному или круглому коньку, так как он по умолчанию предполагает большее внутреннее пространство.

Резка профнастила

Начнем с того, что большинство производителей крайне не рекомендуют применять для этих целей болгарку. Ведь при использовании абразивных дисков из-за сильного нагрева разрезаемого металла защитный полимерный слой профнастила может расплавиться. Повредить его могут и случайно упавшие искры.

Использование болгарки на практике все же возможно. Но лишь при использовании специальных дисков небольшой толщины (1,0-1,6 мм), предназначенных для резки металла. Зубцы в них изготавливаются из твердых сплавов. Диаметр круга лучше подбирать побольше. Иначе при резке листов с большой высотой гофры ее нижние углы придется дорезать.

Ручная циркулярная пила

Еще одним способом резки является использование ножовки по металлу. Срезы при ее использовании получаются аккуратными, ровными, без зазубрин. Но большое количество листов ножовкой не обработаешь. Да резать получится только по прямой. Ножницы по металлу используют в основном для раскроя поперек гофры.

Неплохим инструментом для резки профнастила с высотой волны до 25 мм является электролобзик с мелкими зубьями. Работать необходимо на самых высоких оборотах, делая возвратно-поступательные движения. Инструмент наклоняют вдоль листа.

Использование высечных ножниц по металлу

Достаточно ровные срезы по прямой линии получаются с помощью циркулярной пилы со специальным диском, оснащенным победитовыми напайками. За короткое время с помощью нее можно выполнить значительный объем работ. Для предохранения от перегрева инструмент устанавливают на небольшую скорость.

Для защиты линий срезов от коррозии их, так же, как и случайные царапины, лучше покрыть эмалью. Сделать это не так уж долго. Да и стоимость такого покрытия будет минимальной. Кровля же в результате прослужит дольше.

Устройство односкатной крыши: расчет количества материалов

Определить сколько именно нужно тех или иных материалов для монтажа кровельной конструкции может быть достаточно сложно. Поэтому данный вопрос можно доверить опытным специалистам или же как минимум воспользоваться одним из специальных строительных калькуляторов. Последние в большом количестве можно найти в интернете на специализированных ресурсах, так что с этим проблем быть не должно.

Если речь идет о брусе, его количество и сечение зависят от параметров ската. Длина стропил односкатной крыши определяет высоту и длину бруса, а расстояние между стропильными ногами должно быть в пределах 0,6-1 м. Чем тоньше брус, тем ближе друг к другу нужно устанавливать стропила.

Сечение бруса подбирается в зависимости от размера конструкции и ее веса

Количество досок и их общая длина зависят от типа кровельного материала, который вы выбираете. Для металлочерепицы шаг обрешетки примерно равен 300 мм, а для шифера – 440 мм. Если планируется обустройство гибкой кровли, шаг может быть произвольным из-за особой технологии укладки. Для каждого типа кровельных материалов есть свои индивидуальные требования к монтажу, которых следует придерживаться. В противном случае производитель материала не сможет гарантировать эффективность его использования.

Количество материалов для ветровой доски равняется общему периметру ската минус его нижняя часть, которая будет прикрыта карнизом. Количество утепляющего материала равно площади ската. Если вы собираетесь монтировать утеплитель в несколько слоев, площадь кровли нужно умножить на их количество.

При монтаже кровельного покрытия необходимо придерживаться технологии, рекомендованной производителем выбранного материала

Количество кровельного материала зависит не только от площади ската, но и от угла его наклона. Последний зависит от особенностей местности, в которой стоит ваш дом. К примеру, если вы строите кровлю на равнине, скат должен быть более пологим, чтобы ветер свободно сдувал снег и мусор. А вот если вокруг дома расположены деревья, которые замедляют поток воздуха, логичнее увеличить угол наклона, чтобы снег и вода стекали сами.

Оптимальный уклон односкатной крыши составляет 20°. В этом случае монтировать кровлю можно из любых популярных материалов: шифера, черепицы, профнастила, фальцовки и др. При этом вы получаете минимальный уровень ветровой нагрузки, что очень актуально в местности с сильным ветром. А если угол наклона составит 45°, площадь ската будет в 1,5 раза больше, чем у плоской крыши.

Количество необходимого материала для покрытия кровли зависит от площади крыши и угла ее наклона

Кроме того, для некоторых из вариантов кровельных материалов существуют требования к максимальному углу наклона. Какой уклон должен быть у односкатной крыши, на которой используется рулонное покрытие? Не более 10°. Для шифера этот параметр не должен превышать 20°, а фальцовку или черепицу можно использовать при значении угла до 35°.

Также нужно обращать внимание на гладкость материала. Чем боле он гладкий, тем меньший вам нужен угол наклона односкатной крыши. Расчет выполняется исходя из соображений того, насколько легко с крыши будет соскальзывать снег и различный мусор.

Установка кровли из профнастила

Монтаж кровли из профнастила делится на следующие этапы:

• подготовка каркаса,
• расшивка,
• гидро и паро изоляция,
• установка профилированных листов,
• установка дополнительных элементов,
• изоляция креплений.

Какой бы тип крыши вы не выбрали, каркас изготавливается одинаково.

1. По периметру стен установить мауэрлат – опорную балку для стропил.
2. Завести и закрепить стропила, в зависимости от выбранного угла наклона. В случае двухскатной крыши стропила будут в форме равнобедренного треугольника, в случае односкатной – прямоугольного треугольника.
3. Установить стропильные опоры, связать стропила ригелем —  поперечной перекладиной между стропилами.

Стропила должны быть установлены минимум на расстоянии 50 см, друг от друга.

Расшивка под профилированный лист должна быть густая. Расстояние между досками не больше 5 см. Расшивают сверху вниз.

Пароизоляция крепится к внутренней части расшивки при помощи строительного стиплера. Гидроизоляция монтируется таким же образом, но с наружной стороны.

После выполнения подготовительного комплекса работ, переходим к креплению кровли из профнастила.

1. Установить конек.
2. Завести под конек профилированный лист на глубину 3 см.
3. Прикрепить лист, кроме последнего пролета снизу и со стороны, в которую продолжается скат. Крепление осуществляется каждые 20 см, как по диагонали, так и по вертикали.
4. Завести под первый лист, следующий на глубину не менее 5 см или на одну волну.
5. Окончательно закрепить первый лист. Начать крепить второй. Боковую сторону не крепить.
6. Продолжить процедуру до конца ската, те же действия выполнить на другом скате.

После того, как первый ряд будет закончен, переходим ко второму. Листы заводят под незакрепленную часть профнастила, и только после этого фиксируют. Глубина входа не менее 15 см или две волны. Последовательно выполняя данные действия, заканчиваем накрывать крышу.

Теперь нужно установить ендовы и снегозадержатели. Ендовы устанавливаются в местах схождения листов профнастила, если крыша имеет одновременно несколько скатов и углы внутри конструкции.

Снегозадержатели устанавливают для того, чтобы пласты не падали на голову, а сходили равномерными небольшими партиями. Монтировать их необходимо в шахматном порядке на расстоянии 1,5-2 м друг от друга. Если обильных снегопадов в вашем регионе нет, то не нужно устанавливать этот элемент.

Парапеты и ветровые планки устанавливаются если конструкция крыши имеет определенные архитектурные элементы. В современном строительстве парапеты не применяются.

Для того, чтобы избежать ремонта кровли из профнастила, необходимо заизолировать места креплений. Для этого используют либо битумные основы, либо силикон. Необходимо качественно обработать каждый шуруп. В результате крыша будет надежно защищать от любой непогоды в течении нескольких десятков лет.

Двускатная крыша -стропильная система под профнастил

Любое возведенное здание не будет завершенным, если не поставить крышу. Финишный материал для кровли стелется на предварительно возведенную стропильную конструкцию. Форма двускатной крыши имеет разные виды, которые требуют разное конструктивное строение стропильной системы под профнастил для крыши цены на который смотрите на сайте И от того, насколько будет правильно рассчитана и сделана эта конструкция и будет зависеть долголетие и качество кровли.

Разновидности кровли

Конструкция крыши (двускатной) имеет такие разновидности:

Очень красивый вид имеет полувальмовая конструкция крыши, где присутствует поперечно-вальмовое сечение. Такое сечение позволяет сделать плавный переход с одной части кровли на другую. У такой формы крыши бывает низкий свес.

Более сложной стропильной конструкцией является мансардная крыша. Расчет такой конструкции лучше всего предоставить опытным специалистам.

Равносторонняя шатровая крыша имеет четыре одинаковых по размеру ската.

Предварительная обработка материала, предназначенного для стропильной конструкции

Перед тем, как приступить к монтажу данной конструкции нужно каждый элемент деревянных стропил обработать специальными жидкими защитными составами. В этом случае используют противопожарную и противогрибковую пропитку, а также раствор, который защищает древесину стропил от появления древесных жучков.

Как правильно сделать расчет количества стропил

Для правильного расчета количества стропил, берут две величины — длину крыши (12 м) и расстояние между ногами стропил (0,6 м). Затем, полученное значение нужно разделить на второе (12:0,6=20). И к получившемуся числу прибавляется цифра — 1. В результате мы получаем число 21. Теперь для определения промежутка между осями устанавливаемых стропил делаем такой расчет 12:21=0,57 м.

Дополнительные детали стропильной двускатной конструкции

В зависимости от вида крыши, который выбран для возведения, необходимо знать, как рассчитать, где будут закрепляться дополнительные конструктивные составляющие.

Мауэрлат закрепляется на внешние стены и позволяет точно распределить вес конструкции стропил на внешние стены.

Другим элементом конструкции является стропила. На стропила берут брус с сечением 100×150 мм.

Для придания жесткости стропилам устанавливается затяжка.

Коньковый прогон и два боковых тоже придают всей конструкции прочность. На верхний прогон затем закрепляют конек крыши.

Стойки, которые устанавливают вертикально, держат дополнительную нагрузку, которая давит от всей конструкции крыши, а вот подкос является опорой для установленной стойки.

Для дополнительной опоры стойки предназначен лежень и является местом, где крепится подкос.

Комментариев пока нет!

Характеристика профлистаКак рассчитать обрешетку крышиКак сделать подготовкуКрепление обрешетки под профнастил

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.

Установка односкатной крыши

Правильное устройство односкатной кровли обеспечивается соблюдением всех этапов ее монтажа:

1. Перед началом монтажа крыши из профнастила нужно определить угол наклона будущей кровли. Если уклон слишком маленький – потребуется больше материала для обрешетки, так как появляется вероятность продавливания кровельного материала большим количеством выпавшего снега в зимнее время.
2. Далее следует поднятие фасада стены здания до необходимой высоты для обеспечения нужного уклона будущей крыши.
3. Сооружение каркаса. Для него можно использовать предварительно ошкуренный сухой пиломатериал.
4. Устройство сейсмического пояса. На верхней части стены здания укладываются балки таким образом, чтобы их концы образовали выступ за стены на полметра. При отсутствии сейсмического пояса укладывается мауэрлатная доска. Не стоит забывать также о балках перекрытия.
5. Монтаж стропил. Стропильные ноги крепятся перпендикулярно мауэрлату. Стропила устанавливаются на все балки перекрытия. Сверху укладывается гидроизоляционная мембрана.
6. Изготовление обрешетки. Роль обрешетки очень важна: она создает необходимый уровень жесткости кровли и связывает стропила в единую систему.
7. Монтаж профлистов. Для крепления профнастила к несущей конструкции используются оцинкованные самонарезающие винты или винты с защитным покрытием шляпок с цветом, соответствующим оттенку материала. Монтируется лист к обрешетке только в углублении профиля. Для дополнительной защиты от попадания влаги под кровлю и возникновения коррозии в местах креплений можно применять уплотнительные шайбы. При монтажных работах необходимо соблюдать все условия обращения с материалом во избежание повреждения полимерного покрытия и сокращения срока службы всей кровли.
8. Для защиты деревянной стропильной системы от проникающих через чердачное перекрытие паров применяется пароизоляционная пленка и предусматривается вентиляция между стропильными ногами. Пароизоляция прокладывается по низу утеплительного материала (минеральной ваты, базальтовой ваты, пенополистирола, пенополиуретана и т. д.).
9. Установка доборных элементов. Сюда входят и система заземления (что для профлистов необходимо), и коньковые планки, и кровельные ограждения, и снегозадержатели, и лесенки, и система водостока, и т. д. Некоторые из этих элементов, к примеру снегозадержатели, можно изготовить самостоятельно из остатков профлистов.

Односкатная крыша из профнастила – это наиболее экономичный и эргономичный вариант устройства кровли. Преимущество выбора кровель с односкатной стропильной системой объясняется положительными характеристиками данной конструкции. Рекомендуем прочесть статью о том, как покрыть крышу металлочерепицей своими руками.

Кровельное покрытие

Выбор типа кровли происходит на основании экономических и индивидуальных (эстетических) соображений, а также зависит от угла ската крыши. Например, для мягких кровель не гарантируется устойчивость при уклонах свыше 45°.

На сегодняшний день на рынке строительных материалов наиболее распространенными являются:

• керамическая черепица;
• металлическая черепица;
• профнастил;
• битумный шифер (ондулин);
• фальцевые листы;
• рулонная битумная кровля.

Методы монтажа различаются в зависимости от выбранного материала, однако практически во всех случаях укладка кровли происходит от карниза к коньку, чтобы обеспечить достаточный нахлест и защиту от затекания осадков. Также используемый крепеж обязательно должен быть сделан из оцинкованных или нержавеющих материалов и оснащен эластичной уплотняющей шайбой.

Сравнение кровельных материалов – таблица

Пошаговая инструкция перекрытия крыши своими руками

Чтобы быстро и четко покрыть гараж профлистом самому, сделать одно- или двухскатную кровлю не хуже профессиональных строителей, понадобится следовать изложенным пошаговым пунктам инструкции.

В данный перечень входят:

1. Подготовительные работы. Грамотное начало – залог успеха. А это выбор материала, расчеты, разметка, комплектация инструментом и оснасткой, составление схем и чертежей. Сюда же входят подрезка деталей по размерам, а также сверление отверстий. Важной может оказаться любая мелочь, особенно если она была упущена на первоначальной стадии. К монтажу переходят только после полной отработки подготовительного этапа.
2. Установка стоек, укладка стропильных ног, обрешетки. Подразумевается, что на 2 шаге никаких осложнений возникнуть не должно: все размеры выдержаны, остается чистый монтаж. Деревянные детали обязательно обрабатывают антипиренами, пропитками для предотвращения гниения. Металл красят. По методу сборки ограничений нет: сварка, болтовые соединения, гвозди и саморезы (для дерева).
3. Когда закончен монтаж каркаса, переходят к настилке покрытия. Листы укладывают последовательно, слева-направо или наоборот, с обязательным перехлестом в 1-2 волны. Под саморезы или гвозди подкладывают специальные шайбы, препятствующие проникновению влаги. На завершающем этапе устраиваются примыкания, коньки, ливнестоки. Затем по нижней плоскости готовой кровли натягивают полиэтиленовую пленку, она понадобится для гидроизоляции внутреннего пространства «чердака» и гаража.

Подготовительные работы

Значение данного этапа невозможно переоценить: он, в отличие от последующих, допускает корректировки, доукомплектацию и другие кардинальные изменения без ущерба делу. Проблемы могут возникнуть только при фатальных ошибках – например, неправильной разметке и порезке деталей.

Девиз начальной стадии «все, что можно сделать внизу, там и выполняется». Это: разметка, разделка и сверление отверстий, а также покраска или пропитка деревянных деталей, комплектация метизами.

Установка стропил

Деревянные или из мелкосортного уголка стропила монтируют в соответствии с выбранной схемой, последовательно закрепляя к стойкам и центральному прогону. Для удобства рекомендуется нанести разметку на продольные элементы – так работа пойдет быстрее.

На соединительных элементах не экономят, чтобы конструкция получилась прочная и надежная. Обрешетка из бруса небольшого сечения укладывается поверх стропил с заранее выбранным шагом. После проверки правильности монтажа, размеров переходят к настилу профлиста.

Монтаж покрытия

Покрытие крыши металлопрофилем является завершающим этапом работ. Листы поднимают наверх с помощью веревки и крюков, соблюдая необходимые меры предосторожности. Монтаж начинают всегда с крайнего листа, закрепляя его, а потом укладывают последующие, обязательно выполняя нахлест.

Под саморезы или кровельные гвозди подкладываются специальные шайбы, для предотвращения просачивания жидкости под кровлю. Крепление выполняется на впадине волны, а не на подъеме. В конце монтажа устанавливают конек, примыкания, обеспечивающие герметичность покрытия.

Утепление и гидроизоляция

Гидроизоляция крыши является таким же ответственным этапом, как и остальные. Она помогает избежать образования конденсата, увеличивает долговечность конструкций каркаса кровли. Вариантов крепления гидроизоляционного материала несколько.

Самая распространенная технология монтажа к деревянным элементам заключается в натяжке плотной полиэтиленовой пленки с последующей пристрелкой мебельным степлером. При необходимости выполняется укладка утеплителя: это может быть базальтовая вата, рулонный материал, вспененный пенополистирол.

Данная мера не поднимет температуру под крышей в значительных пределах, но позволит выиграть несколько градусов, сделает атмосферу внутри гаража комфортнее.

Кровля из профнастила, инструкция по подбору материала

Профнастил долговечен, удобен в работе. Годится для плоских, крутых скатов, кровель сложной формы. Листы 1,5–12 м длиной с градацией размеров через 0,5 м и рабочей шириной 0,8–1,2 м формуются со впадинами в форме трапеции, волны. Производители опираются на регламент ГОСТ 24045-2010 о профильной листовой продукции с трапециевидными гофрами.

Назначение материала определяется техническими свойствами по буквенной индексации:

Н (несущий) – отличается высотой гофры 45–160 мм, толщиной листа, усилен дополнительным продольным оребрением, выдерживает экстремальные нагрузки; НС, ПК (универсальный, кровельный) – профилированные канавки вдоль полок позволяют выдерживать снеговые и ветровые нагрузки без ограничений по парусности крыши, высота 20–45 мм; С (стеновой) – применяется с ограничениями: высота полок берется не менее 20 мм, обрешетка учащается либо сплошная.

Выбор кровельного покрытия данного типа стимулируют преимущества:

длительность эксплуатации при минимальном уходе; полимерное покрытие служит до 50 лет, гарантийный срок до 20 лет. прочность при незначительном весе; широта цветовой палитры; доступность покрытия кровли крыши профлистом своими руками.

Из недостатков признан существенным эффект барабана – передача звука падающих капель с возможным усилением. Укладка слоя утеплителя устраняет дефект резонирования.

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

• Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
• Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
• Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
• Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
• Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.

Начало монтажа

Для начала нужно установить верхние и нижние брусья, располагающиеся поперек. Собирать конструкцию можно гвоздями или саморезами, если в нее включены элементы из металла. Если брусья придется крепить к бетону, то можно использовать дюбель-гвозди. Удобнее всего начинать монтаж снизу, постепенно поднимаясь вверх. Шаг между брусьями не должен быть больше 50 см.

Пароизоляция

Пароизоляция делается обычно на крыше здания, которое будет отапливаться. Она служит для того, чтобы влага не скапливалась под крышей. Чаще всего пароизоляция представляет собой специальную пленку, которая имеет специальные мембраны, препятствующие проходу влаги и выпускающие пар. Эта пленка монтируется до того, как вы приступите к укладке профлиста. Листы пароизоляции кладут внахлест, прилепляя к крыше специальными саморезами. Можно сделать напуск на стену.

Схема крепления обрешетки

Когда обрешетка будет готова, и изоляция сделана, можно монтировать листы профнастила.

Что такое профнастил?

Это штампованные листы стали, покрытой цинком. Они довольно легкие, способны гнуться, но при этом прочны. Благодаря этим качествам листы отлично подходят для крыши. Профнастил годится для любых типов крыши вне зависимости от того, сколько скатов имеет крыша и какой у нее уклон. Им можно накрывать жилые и хозяйственные помещения.

Листы профнастила выпускаются различные. Они имеют разные ребра и могут быть покрыты специальной эмалью, а могут быть без нее. Не забудьте сделать так, чтобы пленка немного провисала. Это нужно для возможности вентилировать лучше брать такую вместе с которой можно будет применять битумную мастику.

Если вы используете рулонные материал – ничего страшного, но листы нужно будет очень плотно разместить по отношению к нему. Укладку материала нужно будет делать перпендикулярно относительно расположения листов профнастила.

Как монтируется крыша из профнастила?

Прежде чем начинать работу, нужно позаботиться о своей безопасности, так как работа происходит на высоте. Для того чтобы исключить несчастные случаи, нужно: Применять тросы для страховки и использовать специальные пояса для монтажа. Если уклон кровли большой, нужно сделать защитное ограждение. Используйте обувь, подошва которой не скользит. Не монтируйте листы в дождь, они могут стать очень скользкими. Обувь не должна иметь жестких элементов. Наступая на листы, вы можете повредить их защитное покрытие. По возможности не наступайте на них.

Поврежденное покрытие можно покрыть составом, который продается в строительных магазинах для восстановления защитного покрытия листов.
