Как изготовить скользящую опалубку для строительства дома.

Что такое опалубка?

Опалубка – контур монолитных элементов из бетона. Монолитами строители признают единые конструкции. Их не составляют «по кирпичику». Цемент заливается нераздельной рекой и так же застывает. Без контура, смесь растечется. Опалубка удерживает бетон в рамках.

Держать цементную смесь до застывания в рамках нужно при строительстве фундаментов, тоннелей, мостов, сводов зданий и их перекрытий. Даже строительные блоки, тротуарную плитку и колонны отливают в опалубку. Она бывает нескольких типов. Ознакомимся с ними.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта составлена на основе методов научной организации труда и предназначена для использования при составлении проектов производства работ и организации труда на объекте.

В карте предусмотрено сооружение прямоугольных пустотелых опор в скользящей опалубке конструкции Киевского отдела СКБ Главмостостроя.

Карта составлена на сооружение промежуточных пустотелых опор мостов из монолитного бетона высотой надцокольной части 22 м при общей высоте опоры от обреза фундамента до подферменной площадки 40 м. Она является дальнейшим совершенствованием карты 1974 г.

Карта предусматривает выполнение работ в летних условиях.

Привязка карты к местным условиям строительства состоит в уточнении объемов работ, затрат труда и материально-технических ресурсов.

Виды опалубок

Правильное создание опалубки является неотъемлемой частью качественного осуществления монолитного строительства. Различают два основных вида опалубки для монолитного строительства:

• съемная;
• несъемная.

Строительство домов из несъемной опалубки не предусматривает ее дополнительной обработки. В основе изготовления опалубки лежит пенополистирол. Это делает возможным создание конструкций различных конфигураций: продольных, угловых, надоконных, подоконных и пр. Несъемная опалубка является основным элементом при монолитном возведении коттеджей и домов в частном секторе. Применение данной технологии позволяет осуществить сразу две операции:

• возвести стены;
• утеплить дом.

Основной сферой использования съемной опалубки является строительство многоэтажных зданий. Ее изготовление производится из древесины, пластика, алюминия и стали. Перед использованием она обрабатывается специальным раствором. Он позволяет легко снять опалубку по завершении работы. Для съемной опалубки характерным являются:

• универсальность и практичность (применяется до 300 раз для строительства различных типов объектов);
• надежность (выдерживает огромные нагрузки);
• экономичность (экономия средств по причине многоразового использования).

Из чего может быть изготовлена опалубка

Современная опалубка для фундамента может быть изготовлена из следующих материалов:

1. Фанера, брусья или деревянный массив. Эти материалы являются широко применимыми в частном строительстве. Древесная структура отличается отличной сцепляемостью с бетоном. Удобством в монтаже обладают металлические каркасы, на которые укладываются деревянные или фанерные листы. Кстати, фанера часто используется для того, чтобы возводить тонкие перегородки и стенки в малогабаритном строительстве.

2. Металл. Речь идет о листовой стали или алюминии, применяемом для того, чтобы отливать железобетонные детали в заводских условиях. Опалубка из металла отличается большей прочностью и долговечностью, нежели деревянный аналог.

3. Из плит и блоков, изготовленных из полистирола.

4. Также весьма распространенной является несъемная опалубка, изготовленная из стеклопластика, железобетона и т. д. Для стеклопластиковых конструкций нередко используется металлический каркас.

Опалубка для дома чаще всего использует стальные крепления. В некоторых случаях крепежные элементы могут быть изготовлены из алюминия и даже дерева. В производстве подмостей, рабочих настилов применяется древесина, инвентарные подмости и приспособления, предназначенные для подъема и перемещения опалубки, являются металлическими.

Для снижения адгезии бетона к опалубке, деревянные поверхности пропитываются гидрофобизирующими составами.

Классификация и разновидности опалубок по конструктивным особенностям

По этому параметру виды бетонных опалубок делят на:

• Подъемно-переставные;
• Разборно-переставные;
• Скользящие;
• Блок-формы;
• Катущие;
• Несъемные.

Подъемно-переставные опалубки включают две части (наружной и внутренней), которые подвешиваются к направляющим. Их используют при монолитных работах, когда бетонирование происходит по ярусам и после затвердения первого слоя опалубка передвигается выше. Широко подобные системы используют, например, при строительстве мостов, где важно получить бетонные элементы высотой в десятки метров. Также подобные системы широко применяют при монолитном строительстве домов.

Разборно-переставные опалубки конструктивно состоят из деревянных щитов, обитых фанерой, стальным листом либо другим материалом. Используют этот вид опалубки для монолитного строительства и других видов работ.

Скользящие опалубки предусматривают поярусное бетонирование. Конструктивно она включает опалубочные щиты, которые между собой фиксируют рамой П-образной формы, позволяющей двигать всю систему в вертикальном направлении с помощью домкратов.

Блок-формы используют на предприятиях, занимающихся производством изделий ЖБИ и блочных строительных материалов. Они представляют крупногабаритные каркасные изделия, которые могут быть съемными и несъемными.

Катящая опалубка монтируется на тележках либо щитках, которые можно передвигать по рельсовому пути. Ее используют, например, при бетонировании, например, тоннелей.

Несъемные опалубки предусматривают отсутствие демонтажа после завершения бетонных работ. В этом случае опалубка может использована в качестве финишной отделки, теплоизоляционного слоя.

Достоинства и недостатки

К преимуществам опалубочной системы относят:

• Высокие темпы работы, максимальная производительность за одни сутки — 1 этаж.
• Экономия бюджета — может снизить строительные затраты на 15-20%.
• Универсальность оборудования — благодаря возможности осуществлять переналадку один комплект может использоваться для самых разнообразных архитектурных сооружений.
• Возведенные строения отличаются устойчивостью к природным катаклизмам, отличаются повышенной прочностью.

Основная ее особенность – отсутствие стыков, что позволяет получить задания с улучшенными звукоизолирующими и утепляющими характеристиками.

Недостатки подвижной системы:

• Готовить бетонный раствор необходимо соблюдая график: он должен поступать в точное время и иметь высокое качество.
• Для проведения правильного монтажа понадобятся квалифицированные сотрудники.
• Сложности, связанные с невозможностью установки внутри сооружения арматурных каркасов и обустройства дверных проемов.
• Трудоемкая процедура при выполнении заливки перекрытий.
• Проводимые работы нельзя прерывать, требуется регулярность процесса.
• Подъем щитов наверх осуществляется только в вертикальном положении.

Некоторые из перечисленных минусов можно устранить. Например, в бетонную смесь можно добавлять различные добавки, которые увеличат процесс застывания, такой прием позволит делать перерывы во время работ. Учтите, что опалубка при бетонировании скользящая в зимний период обойдется дороже.

Изготовление своими руками

При небольших строительных задачах приобретение опалубочной системы – дорогое удовольствие, лучше изготовить ее самостоятельно. Для этого в основном применяют дерево, так как это дешевле всего по стоимости. Минус такой опалубки заключается в ее одноразовости, после эксплуатации деформируется.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Щиты можно сделать из обрезной доски, также подготавливают брусья. Скрепляют деревянные элементы гвоздями. Их необходимо размещать так, чтобы шляпки располагались с внутренней стороны.

Технология изготовление подвижной опалубки своими руками несложная, главное провести правильные математические расчеты. Это будет гарантией получения гладких стен и правильных геометрических форм.

Применение в частном строительстве

Основное назначение связано с возведением высоких зданий или монолитных построек с минимальным числом проемов: дымовых труб, силосов, водонапорных или телевизионных башен. Таким образом, установка скользящей металлической опалубки с автоматическими домкратами больше подходит для промышленного строительства, а не частного. Но система быстро настраивается на любую задачу, вплоть до восстанавливающих работ. Допускается использование скользящей опалубочной конструкции для ремонта стен колодцев.

В индивидуальном строительстве популярнее сам метод, то есть подъем щитов опалубки вертикально вручную. Это позволяет провести бесшовную заливку колодцев и других резервуаров, монолитных стен от фундамента. При этом, во всех без исключения конструкциях внутри размещается надежный армирующий каркас, усиливающий прочность и надежность постройки. В домашних условиях труднее выполнять непрерывное бетонирование, залитый участок находится между щитами более 1 дня (до допустимого нормами состояния затвердевания).

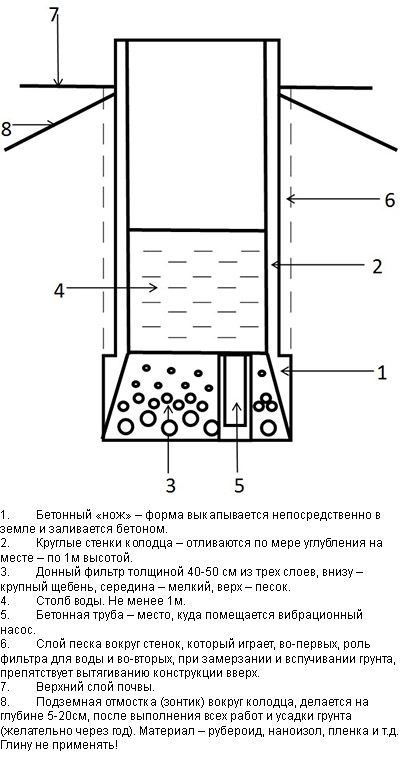

Инструкция по монтажу опалубки для колодца

Этот метод рекомендуется использовать при бетонировании колодца, работы проводят в сезон спада грунтовых вод: с августа по октябрь. Все необходимые материалы, инструменты и участок для размещения выкопанной почвы подготавливаются заранее. Рекомендуемая схема колодца включает:

• Бетонный нож — более широкое бетонное кольцо, заостренное изнутри.
• Стены (не всегда круглые).
• Донный фильтр — подушку из щебня и песка.
• Участок для размещения насоса (необязательно).
• Подземную гидроизолирующую отмостку из рубероида или пленки.

Для изготовления скользящей опалубки потребуются щиты из стали, толщиной не менее 2 мм, для каркаса и остальных деталей подходит дерево. По сути, это одноразовая конструкция, нужные размеры и форма достигаются соединением листов винтами или гайками. Крепежные элементы не должны попадать в бетонный раствор, они выводятся наружу.

Рекомендуемый внутренний диаметр скользящей опалубки для колодца составляет 80 см, внешний — 100, высота стен — 50–60. На заданной высоте листы фиксируются металлическими полосами, между ними устанавливаются деревянные бруски одинаковой длины (по ширине стен). При малом поступлении воды в схему вносятся изменения: нижний участок делается с прорезями, в которые впоследствии установятся фильтры.

Работы проводятся поэтапно:

• Копание ямы.
• Изготовление и размещение скользящей опалубки.
• Заливка бетонного ножа, верхний край которого должен быть строго горизонтален.
• Бетонирование колец с обязательным армированием.
• Засыпка грунта (допускается закапывание незавершенного до конца колодца).

Монтаж и заливку бетоном легко провести самостоятельно, для удобства работ рекомендуется воспользоваться стремянкой. Для изготовления бетонного скошенного основания в опалубку помещают срезанные доски. Армирующие прутья или проволока размещаются по вертикали и горизонтали, наподобие плетеного каркаса. Бетон выбирается самой высокой прочности, обязательно проверяется инструкция к цементу (рекомендуемая марка — не ниже М500). Более простым вариантом является скользящая опалубка квадратной формы, к примеру — 100×100 см, при таком исполнении легче выполнять армирование.

Что говорят мастера?

Советы и рекомендации:

1. При проведении работ в домашних условиях следует найти замену строительному вибратору, для трамбовки раствора идеален запаянный кусок железной трубы подходящего диаметра.

2. Внутреннее армирование является обязательным нюансом технологии, оптимальный эффект достигается при использовании рифленых стальных прутьев. Горизонтальное усиление колодцев проволокой проводят через каждые 30 см. Внутренний каркас берегут от коррозии: прутья не должны располагаться близко к поверхности (от 15 мм и глубже, в идеале — в середине стены).

Использование скользящей опалубки позволяет быстро залить монолитную ж/б конструкцию с хорошими эксплуатационными характеристиками, максимальный эффект достигается при бетонировании построек без проемов и выступов. Эта технология ценится за отсутствие швов, возможность заливки сложных архитектурных форм, сокращение сроков ведения работ, денежных и трудовых затрат. Основная сфера включает промышленное и гражданское строительство, но ряд приемов подходит и для индивидуальных застройщиков, простейшие варианты несложно сделать своими руками.

Сборно-разборная опалубка: виды

Наиболее распространенными являются опалубки, которые можно собирать и разбирать.  От их конструкции зависит количество материала, рабочей силы, время, необходимое на установку, необходимость спецтехники. По конструкции опалубки можно разделить на следующие виды:

• деревянную стационарную;
• универсальную переставную;
• скользящую;
• передвижную объемную;
• блок-формы.

Опалубка может быть мелкощитовая и крупнощитовая. Мелкощивая опалубка состоит из элементов небольших размеров, каркас порой весит не более 50 кг. С ее помощью можно создавать монолитные конструкции сложной формы и разнообразных размеров. Сборку такой опалубки можно провести вручную. Применяется она больше для небольших зданий.

Крупнощитовая опалубка представляет собой массивные щиты с крепежными элементами. Данная опалубка способна выдержать значительные нагрузки без применения дополнительных укрепляющих конструкций. Ее применяют для строительства стен большой протяженности, перекрытий и тоннелей. Часто габариты щитов равны размерам конструкций, которые бетонируются, например, длине и высоте стены или ширине и длине перекрытия.

Деревянная стационарная опалубка

Данную опалубку имеет смысл использовать, если  необходимо изготовить нестандартные бетонные конструкции сложной формы, или для одноразового использования. После разборки обычно деревянную опалубку утилизируют. Конструкция опалубки проста и легко собирается. Из досок сбиваются деревянные щиты,  которые соединяют друг с другом. Чтобы опалубка была прочной, ее усиливают упорами, распорками и перемычками.

Если решая вопрос, купить готовый дом или строить дом самому , принято решение о самостоятельном строительстве, деревянная опалубка – один из популярных видов опалубки для частного строительства. В ролике с объекта компании «КиевНовБуд» с. Новое  даются советы по кладке стен из керамоблоков.

Универсальная переставная опалубка

Переставная опалубка является универсальной. Изготавливается из стальных щитов и представляет собой подобие конструктора. Для получения пустот, заполняемых бетоном, щиты соединяют друг с другом как вдоль, так и поперек. В качестве крепежного материала используются шпильки с гайками и трубки. Когда бетон схватиться трубки выбиваются, шпильки вытягиваются, и используются для устройства следующего отрезка опалубки. Отверстия, где находились трубки, цементируют.

Скользящая металлическая опалубка

Данный вид опалубки применяют для поярусного бетонирования с помощью специальной конструкции. Она используется для возведения высотных зданий, где применяется монолитное литье. Ее применение оправдано только для многоразового использования. Благодаря специальному механизму данная опалубка поднимается сама вверх. Чаще всего это осуществляется с помощью винтов, которые, когда их завинчивают, упираются в бетонную поверхность и поднимают конструкцию. Наиболее качественная и правильная опалубка получается, если используются электромоторы. В этом случае конструкция опалубки поднимается равномерно. В видеоролике о строительстве дома с колонами , демонстрируется, как можно скомбинировать колоны и несущие стены.

 Подвесная опалубка

С помощью подвесной опалубки изготавливают межэтажные и чердачные перекрытия , площадки для лестничных маршей. Конструкция опалубки состоит из щитов, балок или стоек. Щиты могут быть из фанеры, ластика или листов стали. Балки и стойки из дерева либо металла. Щиты соединяют между собой и подвешивают на балках либо устанавливают на стойки. Стойки можно регулировать по высоте.

Передвижная объемная опалубка

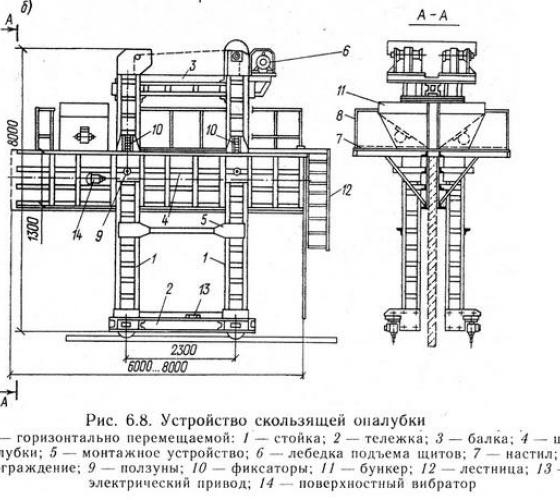

Этот вид опалубки аналогичен скользящей металлической опалубке. Отличие передвижной объемной опалубки в том, что с ее помощью бетонируют горизонтальные конструкции, имеющие большую протяженность, например, водосточных лотков или одновременного бетонирования стен и перекрытий. Благодаря этой опалубке можно одновременно заливать и боковые, и верхние части конструкции. Когда бетон твердеет, опалубку передвигают с помощью роликового механизма или колесных опор. Под фундамент такая конструкция состоит из секций, которые выглядят в виде буквы П.

Блок-формы

Данная опалубка представляет собой каркасные конструкции больших размеров. Блок-формы могут быть съемными и несъемными. Съемные демонтируют с помощью домкрата, несъемные открывают с помощью специальных ключей. Применяют такую опалубку для малогабаритных конструкций с горизонтальной и вертикальной поверхностью. С ее помощью возводят объемные элементы стен, шахты для лифтов, колонны и др.

Блок-формы применяют для изготовления железобетонных изделий в заводских условиях. С их помощью изготавливаются блочные материалы для возведения стен: шлакоблоки, пеноблоки, газоблоки. Компанией «КиевНовБуд» широко применяются блочные материалы, например, при строительстве в Иванковичах   стены выполнены из газоблока.

Компания «КиевНовБуд»  применяет опалубку для возведения фундамента, стен и перекрытий. Убедиться в качестве выполняемых работ можно, побывав на наших готовых объектах. Как именно делается опалубка при желании можно увидеть на  строящихся объектах  нашей компании.

Монтажные работы

Отвечая на вопросы о том, как стоят дома с использованием скользящей опалубки, предлагаем рассмотреть несколько этапов типового монтажа. Монтаж скользящей опалубки является сложным процессом. Здесь обязательно должна быть задействована подъемная спецтехника, такая, как, например, кран кс-5363. На первом этапе, перед монтажом необходимо очистить поверхность щитов от налипшего бетона, выровнять дефекты поверхности. Щиты следует смазать специальной эмульсией. На первом этапе собирается внутренний короб, который связывается с фундаментом будущего здания. Наклон стоек короба проверяется при помощи отвеса.

Соблюдайте последовательность. Установив короб, затем вяжут арматуру, устанавливают закладные детали. Всё это сверяется с рабочими чертежами. Работа имеет цикличную последовательность действий, поскольку после сборки, собирается следующий короб и вновь вяжется арматура.

Для того чтобы соблюсти толщину стены на всём периметр здания, необходимо использовать шаблоны, не менее 2-х на одну сторону короба. Далее устанавливают домкратные рамы, которые предварительно примеряют к щитам скользящей опалубки при бетонировании. После монтажа домкратной рамы приступают к обустройству козырька и рабочего пола. Как правило, пол и козырек имеют деревянную составляющую. Для основания используется хвойная порода не менее 40 мм в толщину.

Как только пол обустроен, сразу приступают к монтажу гидравлического оборудования, здесь производится установка автоматической насосной станции, гидродомкрата, трубопроводов, проводится электрика, освещение. Когда конструкция скользящей опалубки готова к работе, доставляют бетон, который подается на высоту путем использования бетононасоса.

Что такое опалубка скользящего типа, оборудование для обустройства

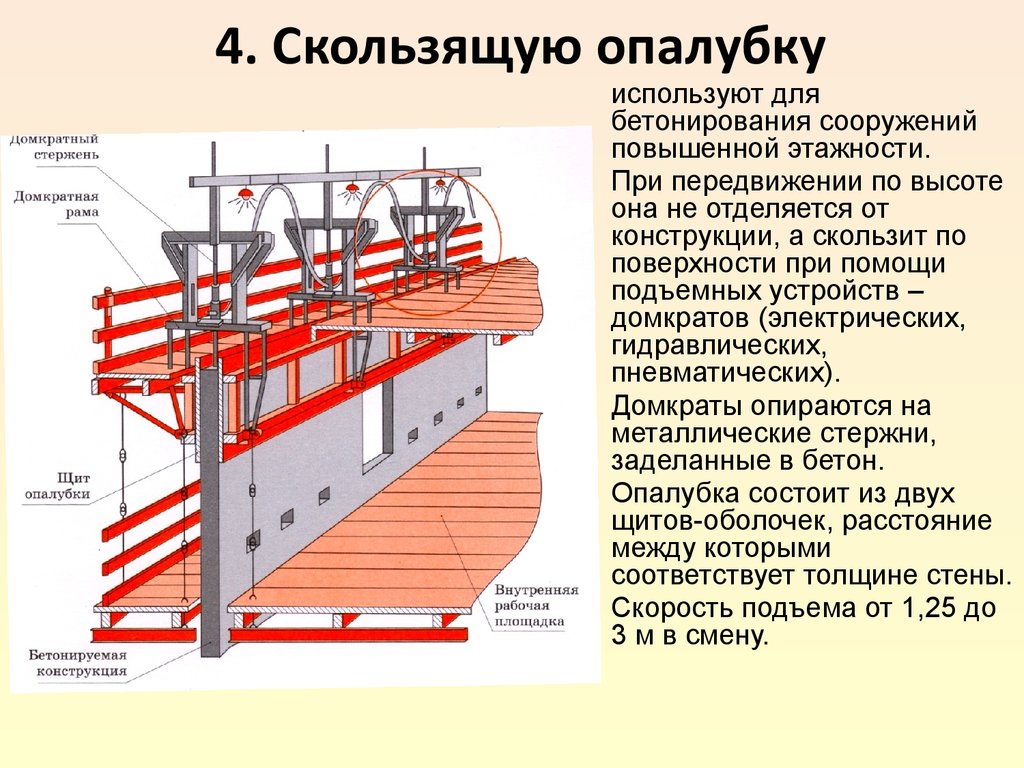

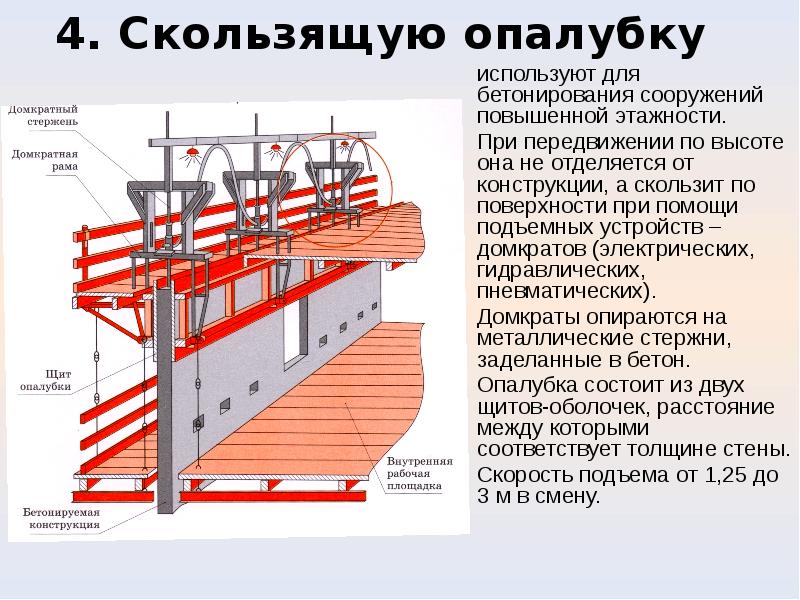

Скользящая или подвижная опалубка – это два ряда щитов высоты 1-1,2 метра, одинаковых по своей форме, между которыми формируется монолитная стена Бесшовная конструкция – это прочное сооружение, минимальная угроза образования трещин, улучшенные звуко-, теплоизоляционные показатели. Схема заливки стен проста: после завершения работы по укладке одного слоя смеси бетона, но предупреждая момент схватывания, производится заливка очередной порции раствора.

Скользящая или подвижная опалубка – это два ряда щитов высоты 1-1,2 метра, одинаковых по своей форме, между которыми формируется монолитная стена. Щиты обязательно усиливаются деревянными балками, над системой же нужно расположить металлические рамы, оснащенные домкратами любого типа. Получается, что рама удерживает щитовые конструкции, не допуская малейшего изменения расстояния, которое может образоваться в процессе заливки смеси бетона. Как правило, к раме прикрепляются отмостки, также скользящие, посредством которых удобно осматривать стену, затирать неровности и производить прочие работы. Внутренняя сторона конструкции оснащается рабочим полом, по настилу можно проводить разводку для каждого домкрата в сторону распредстанции, управляющей механизмами подъема.

Монолитные работы в строительстве дома и стен: виды и технология

Набор оборудования для работы включает наличие специальных стержней, по которым происходит движение опалубки. Первоначальная длина стержней составляет от 6 м, по мере надобности, их наращивают. Важно учитывать нагрузки, влияющие на количество опор, расстояние между которыми не превышает 2 м. Значительный вес, обязательность применения механизмов для подъема, монтажа ограничивают применение скользящей опалубки для стен в частном строительстве. Кроме того, ограничивающими факторами могут выступать:

1. Снижение эффективности возведения строений при вынужденном перерыве, связанном с погодными условиями, поставкой материалов, перебоя с электропитанием и прочими нюансами.
2. Резкое удорожание процессов в зимних условиях из-за необходимости привлечения дополнительного материала и обогрева всей конструкции.
3. Значительные затраты на устранение малейших дефектов. Именно поэтому бетонирование должно производиться либо руками профессионалов, либо с четким пониманием всего технологического процесса.

Совет! Схема бетонных работ допускает применение переставного варианта. Это когда армирование и заливка производится обычным способом, а после того, как стены подняты на 80 см, делается перерыв для набора бетоном прочности. Затем щиты отрываются и переставляются на новый уровень для заливки следующего слоя.

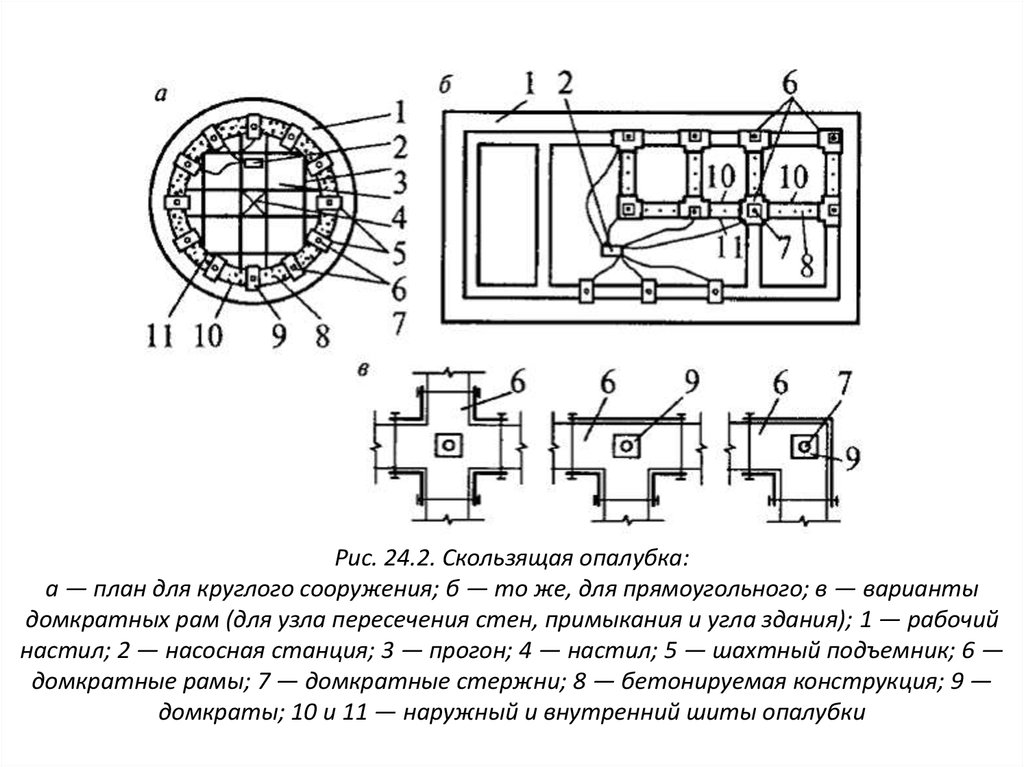

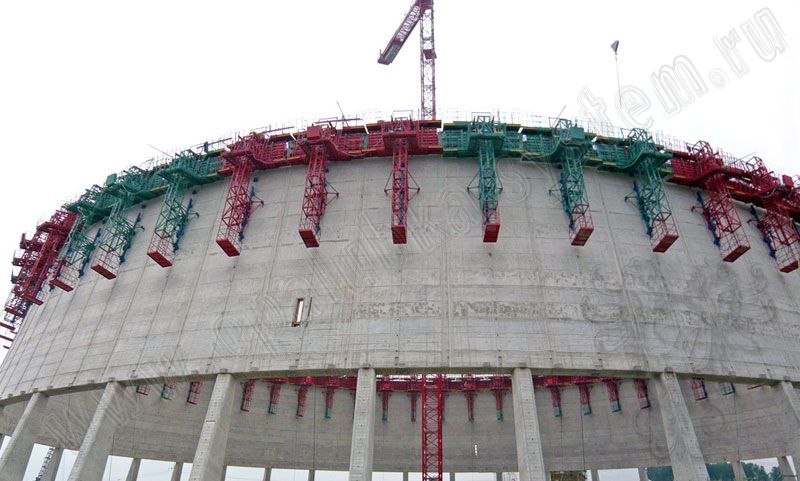

Скользящая опалубка – технология строительства

Применение в строительстве скользящей опалубки стало возможным благодаря развитию технологий и возможностей оборудования.

Возведение строений, когда применяется скользящая опалубка имеет как свои достоинства, так и недостатки, которые учитываются при выборе технологии перед началом работ.

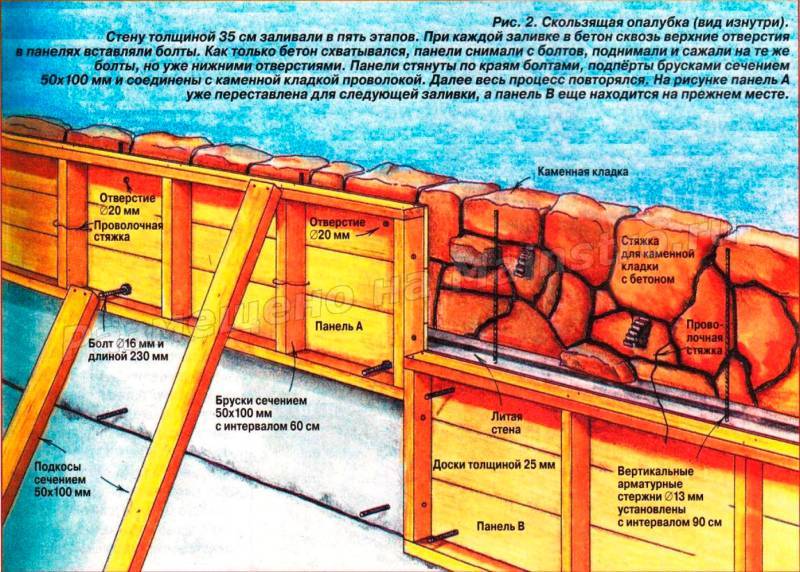

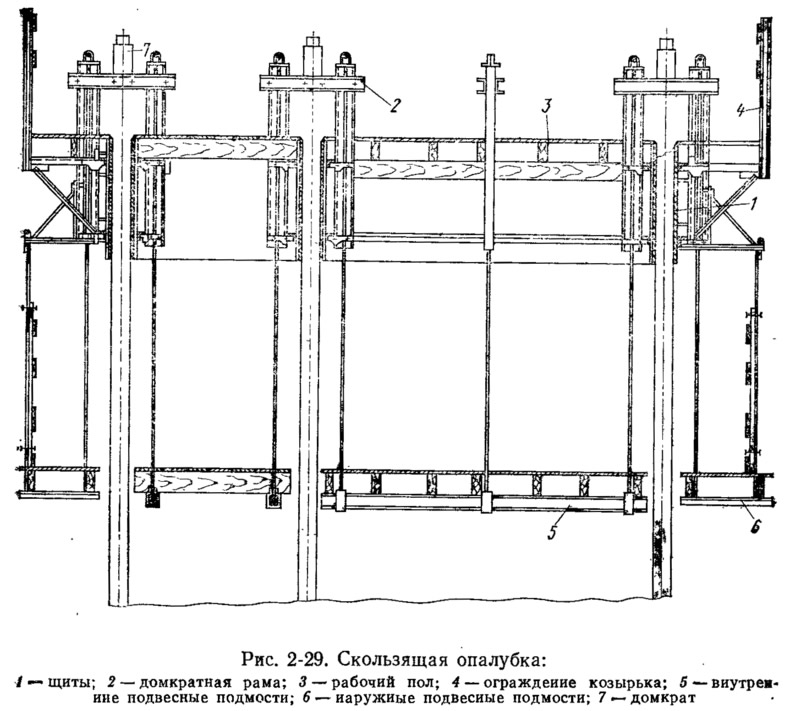

Скользящая опалубка представляет собой конструкцию из двух щитов, которые устанавливаются по всему периметру здания. Щиты собираются в цельную структуру, скрепляются между собой на определенном расстоянии, от которого будет зависеть толщина заливаемой стены.

Щитовая конструкция приобретает необходимую жесткость за счет специальной рамы, которая представляет собой две горизонтально проходящие балки. Рама в свою очередь крепится к подъемному механизму, который обеспечивает равномерный и своевременный подъем всей конструкции.

Строительство с применением скользящей опалубки довольно специфическое и требует выдержки многих требований. Такая технология является наиболее оправданной при возведении нескольких высотных сооружений, которые расположены рядом.

Если же возникает потребность строить одиночное здание с применением скользящей опалубки, то оно будет оправданным только в случае, если его высота будет более 25 метров.

В большинстве случаев такой способ строительства применяется для возведения простых помещений или технологических зданий.

Так как возведение здания монолитным литьем затрудняет организацию оконных и других технологических проемов, то такое строительство редко применимо для застройки жилищных комплексов.

Литье с применением скользящей опалубки наиболее часто используется для возведения складских помещений, простых зданий, дымовых труб и прочего. Применение этой технологии позволяет значительно ускорить процесс строительства. Помимо этого монолитное сооружение благодаря отсутствию швов обладает повышенными звукоизоляционными свойствами и улучшенной теплоизоляцией.

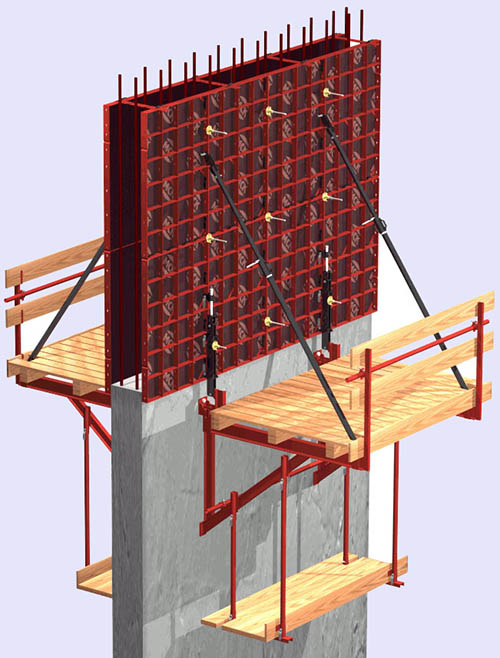

Скользящая опалубка для стен

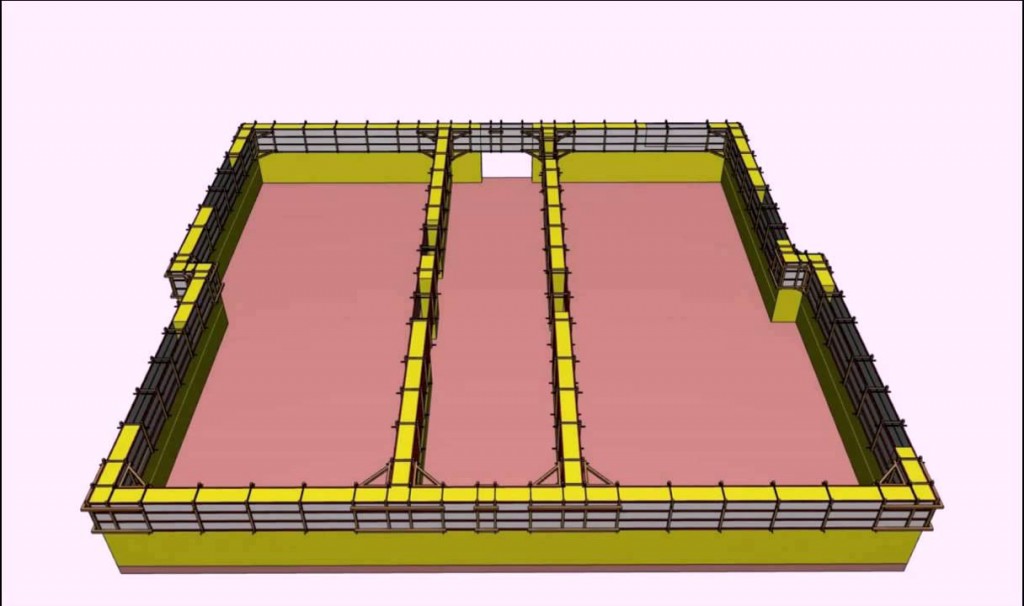

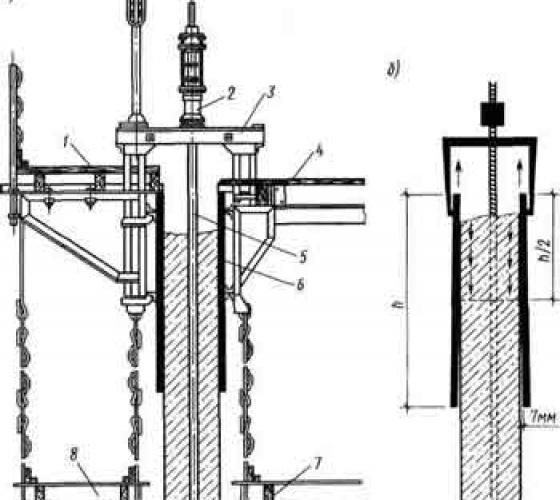

Для возведения стен монолитных зданий используются щитовые скользящие опалубки, отличающиеся материалом, из которого они изготовлены и другими технологическими нюансами. Щиты для опалубки собираются либо из металлических деталей, либо из влагостойкого дерева.

Внутренняя часть щитов, которая контактирует с бетоном, изготавливается из листовой стали. При сборке щитов учитывается необходимость конусности заливной конструкции. При расчетах принимается расхождение расстояний между верхней и нижней частью щитов около 0,5%.

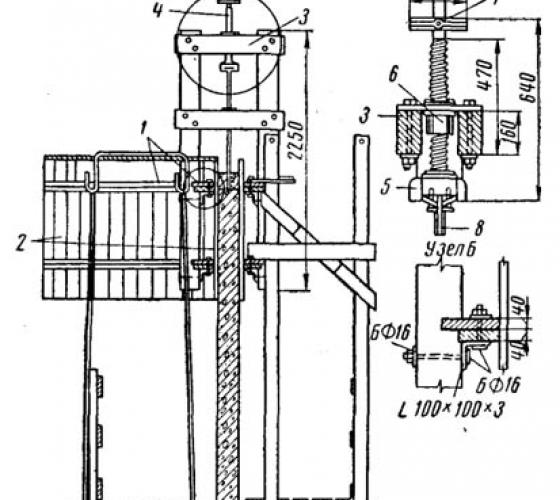

Щиты собираются на основании рамы, которая является несущим звеном для помостов, настилов и необходимого оборудования. Вся конструкция закрепляется на наращиваемых стержнях, которые изначально закрепляются к элементам, вмурованным в фундамент здания.

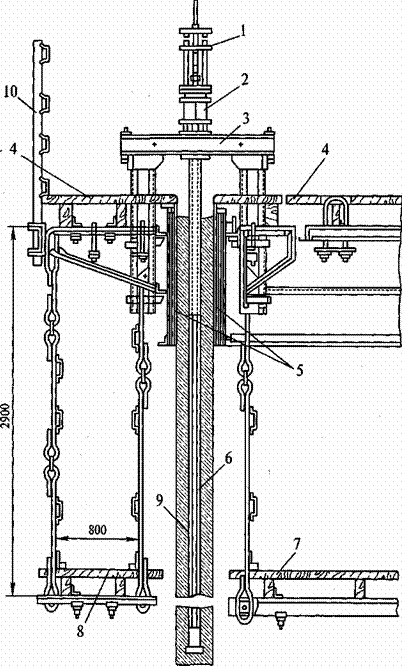

Подъем конструкции осуществляется специальными домкратами, которые могут отличаться по типу привода. Редко применимым является ручной привод подъемника. Такой тип домкрата хоть и является самым дешевым, однако он не обеспечивает высокого темпа строительства, что более актуально.

Более эффективными являются домкраты с гидравлическим и электрическим приводом.

Технология использования скользящей опалубки

При использовании скользящей опалубки необходимо применения бетонных смесей повышенного качества. Для обеспечения непрерывного процесса заливания требуется одновременно обеспечить своевременное застывание бетона в нижних слоях, и его жидкое состояние в верхних.

Заливка бетона в опалубку осуществляется непрерывно. Очередной слой бетонной смеси должен быть залит и утрамбован до того, как предыдущий схватится.

Если по каким-либо причинам требуется прерывание процесса, то в смесь добавляются специальные добавки, замедляющие процесс застывания. Каждый последующий слой бетона заливается одинаковой толщиной, который колеблется в пределах 10 – 20 сантиметров.

Именно такая толщина позволяет обеспечить выдержку технологического процесса. Если стены здания возводятся в зонах с холодным климатом, то для обеспечения непрерывности процесса применяется штучное прогревание бетона.

Помимо непрерывно поднимающейся опалубки, может применяться пошаговая переустановка конструкции.

Она заключается в отрывании щитовой конструкции от застывшей стены с последующей установкой на следующем уровне заливки. В этом случае опалубка постоянно передвигается вверх и вниз с одинаковой амплитудой для предотвращения прихватывания щитов к бетону.

демонтажа скользящей опалубки

Аренда опалубки от компании Ордос

При масштабном строительстве целесообразно брать опалубку в аренду. Это позволит сократить расходы на транспортировку, хранение и обслуживание опалубки. Все системы рассчитаны на многоразовое использование, быстро и легко монтируются.

Если же один из элементов выходит из строя, необходимости полностью менять блок нет. Достаточно произвести замену поврежденной детали и опалубка снова готова к эксплуатации.

Так как опалубка – это разборная конструкция, заменить комплектующие не составит труда, поэтому система может прослужить несколько лет, сохраняя первоначальные характеристики и свойства.

Материалы

Материалов для устройства каркаса очень много. Это может быть дерево, профилированный металл, фанера, цсп, пенополистирол. Самые распространенные материалы в частном строительстве – древесина, фанера и пенополистирол.

Последний – относительно новый, он позволяет сделать быстро. Также он утепляет фундамент и гарантирует хорошую гидроизоляцию и представляет собой блоки пенополистирола. Они соединяются между собой перемычками, а по периметру расположены замковые пазы, которые делают конструкцию надежнее.  Необходимо также дополнительно усилить ее арматурными прутами.

Самый распространенный и бюджетный вариант – дощатая система. Это традиционная и очень простая технология. Ставятся дощатые щиты, которые соединяются крепежом, установленным снаружи и фиксируются распорками из деревянной доски через каждый метр. Именно возможность крепко закрепить все доски между собой – самое важное условие в таком строительстве фундамента. Более технологичный способ это применение инвентарных щитов на основе дерева и фанеры: позволяет проводить работы в разы быстрее, минимизировать отходы на этапе изготовления и монтажа, и получить полете ровную, прямолинейную и гладко поверхность. Это наша технология и наше преимущество.

Изготавливаем опалубку для колодца

Каркас для колодца можно изготовить самостоятельно или взять в аренду готовую форму.

Скользящая опалубка своими руками изготавливается из полуколец по следующей схеме.

При необходимости внутреннее кольцо можно сделать меньше на 10 см и тогда земельные работы уменьшатся на 20%.

Для подобной конструкции лучше брать металлические листы толщиной 1-1,5 мм, если использовать более тонкий материал (например, 0,8 мм), то опалубка будет не достаточно прочной. В свою очередь, слишком толстые листы (более 1,5 мм) значительно утяжелят конструкцию.

Полезно! Крепежные элементы не должны быть внутри, иначе они будут «цеплять» бетонный раствор. Лучше вывести все крепежи наружу.

Чтобы листы полукруга не смещались в процессе высвобождения опалубки, между ними необходимо установить бруски, толщиной порядка 20 мм. Также потребуется подготовить:

• 12 «дистанционных» брусков длиной около 9,5 см (они буду располагаться между внешней и внутренней стенками конструкции).
• 2 крестовины (как на рисунке ниже), с помощью которых вы сможете придать опалубке правильную цилиндрическую форму. Для изготовления крестовины достаточно соединить две доски крестом и скрепить их болтом.

В результате у вас должна получиться такая конструкция.

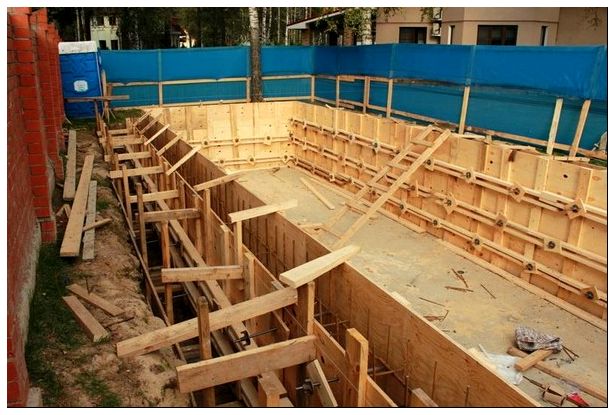

Монтаж опалубки стен

Если изготавливать и устанавливать опалубочные конструкции без привлечения специалистов (собственными силами), то можно существенно сэкономить на возведении здания. Но для этого необходимо точно знать, как проходит монтаж опалубки стен.

Разновидности

Опалубка стен нужна для возведения вертикальных ограждающих конструкций из монолитного железобетона. Она может изготавливаться из металла, древесных материалов и полимеров. Опалубочные щиты обязательно должны иметь каркас, который не позволит бетонной массе деформировать опалубку.

По способу монтажа выделяют следующие виды опалубки стен:

• Съёмная опалубка может быть перемещаемой или стационарной.
• Несъёмная опалубка обычно выступает в роли утеплителя стен.

Щитовая стеновая опалубка изготавливается из следующих материалов:

• Металлические щиты используют при строительстве многоэтажных домов и габаритных сооружений.
• Древесина. Доски и брусья чаще всего используют для самостоятельного изготовления опалубки в частном строительстве.
• Из фанеры с каркасом из стальных уголков и полос делается целая опалубочная система многоразового использования. Такую опалубку выгодно брать в аренду.
• Полимерные материалы часто используются для изготовления многоразовой лёгкой и долговечной опалубки стен. Такая опалубочная система применяется при многоэтажном монолитном строительстве.
• Несъёмная опалубка чаще делается из пенопласта или пенополистирола. По сути, это готовые блок-формы для заливки бетона.

Съёмная опалубка из фанеры для стен может быть использована в частном строительстве для возведения дома из бетона. Несъёмные элементы опалубки стен следует использовать, если вы хотите получить утеплённые стены. Блоки такой опалубки легко соединять между собой, поскольку они имеют специальные пазы и пустоты для заливки бетона.

Как сделать опалубку для стен?

Если вы решили изготовить опалубочные конструкции сами, то вам понадобятся следующие материалы для опалубки стен:

• доски не тоньше 2,5 см (лучше использовать 5-ти сантиметровые);
• с помощью брусьев делают каркас для опалубочных щитов.

Съёмная опалубка для стен делается следующим образом:

1. Из досок необходимо изготовить щитовые элементы. Для этого доски можно уложить и сбить их между собой при помощи реек или брусков. Длина щитового элемента определяется протяжённостью досок, а его высота зависит от высоты стеновой конструкции или может быть немного выше. При этом стоит помнить, что крепежи вбиваем со стороны досок, а не каркаса.
2. После изготовления нескольких щитов соединяем их в единую конструкцию. Для этого используем соединительные элементы (обычно брусья).
3. Снаружи и изнутри углов будущих стеновых конструкций устанавливаем угловые вертикальные брусья. Каждый угловой брус выставляется по уровню и соединяется с соседними элементами кусками досок. Монтаж угловых брусьев выполняют так:

1. Далее крепим сразу два ряда щитов. Монтаж стеновой опалубки – технология:

• в первую очередь крепим щиты с внутренней стороны будущих стен;
• после того как мы выровняем положение щитов по отвесу, монтируем подпорные элементы и упоры. В качестве главного упора можно использовать брус, заколоченный в землю;
• теперь начинаем крепить щиты с внешней стороны;
• верхние и торцевые свободные края обоих щитов соединяем посредством распорок из бруса;
• монтируем упоры и подпорные элементы для внешнего щита.

1. Чтобы после застывания бетона опалубка легче снималась, застилаем внутреннюю поверхность щитов полиэтиленовой плёнкой.
2. В просвет между щитами устанавливаем арматурный каркас.
3. Теперь пришёл черёд заливать бетонный раствор.

Советы опалубщикам

1. Толщина стен на последнем этаже не может быть меньше 10 см. Толщина стеновых конструкций каждого нижележащего этажа должна быть на 30-50 мм больше, чем у верхнего.
2. Для получения ровных стен лучше использовать новые доски, которые ранее не подвергались контакту с бетонным раствором.
3. Если при изготовлении стены нужно оставить цоколь, можно использовать доску нужной ширины, уложенную на ребро под щит вдоль фундамента.
4. Чтобы опалубка выдержала вес заливаемого бетона, обязательно используйте распорные элементы – наклонные брусья, которые одним концом упираются в грунт.

   Шаг таких распорок – примерно 1 м. Угол, под которым распорный элемент должен примыкать к щиту, равен 30-45 градусов.

5. После изготовления опалубочной конструкции (перед заливкой бетона) нужно убедиться в параллельности кромок щитов. Это проверяется при помощи бруса и уровня.

6. Чтобы прочность бетонной стены была достаточно высокой, используйте пластификаторы и вибраторы.

Если вас интересует детальная технология монтажа опалубки стен высотой до 7 м, то за дополнительной информацией вы можете обращаться к специалисту нашей компании. Все консультации бесплатные.

Чтобы задать вопрос нашему менеджеру, вам достаточно позвонить нам по любому указанному на сайте телефону.

Устройство из доски: как правильно произвести установку своими руками?

Как же самому сделать правильно опалубку для ленточного фундамента? Наиболее распространенным вариантом съемной опалубки является изготовление ее из досок.

Делается она следующим образом:

1. Подготовка вертикальных стоек. Для них используется брус 40х(40-50) мм. Длина стойки на 16-20 см превышает высоту опалубки. Это превышение располагается снизу и предназначено для забивания в грунт. Для облегчения процесса нижний конец заостряется с помощью топора. Количество стоек определяется с учетом выбранного шага по такому принципу: стойки устанавливаются на всех углах, и равномерно распределяются вдоль стенки.
2. Сборка щитов. Она осуществляется на ровной площадке. Оптимальная длина каждого щита 2,4-3 м в зависимости от длины стены (кратно длине). Для того чтобы собрать опалубку, вначале, строго параллельно укладываются крайние стойки, а между ними закрепляются рядами доски. Грани досок подгоняются плотно, без зазора. Затем между крайними стойками строго параллельно закрепляются промежуточные стойки с нужным шагом. Так изготавливается необходимое количество щитов.
3. Установка в траншею. Щиты поочередно забиваются в грунт заостренным концом стоек. Они должны располагаться строго вертикально, что проверяется отвесом. Монтируются щиты в 2 ряда, параллельно. Расстояние между ними строго соответствует ширине фундамента. После забивания верхний край щитов должен располагаться строго горизонтально, что контролируется строительным уровнем. Между собой щиты скрепляются хомутами или проволокой. Зазор должен быть минимальным.

Бетонный раствор достаточно текуч, а всю влагу необходимо сохранить внутри опалубки. Для этого внутренняя поверхность стенок покрывается гидроизоляцией.

Обычно используется рубероид или толстая полиэтиленовая пленка. Подходит и ПВХ пленка. К доскам гидроизоляция крепится с помощью мебельного степлера или аккуратно прибивается небольшими гвоздями.

Укрепление

В процессе заливки на стенки опалубки действуют значительные нагрузки, направленные на раздвижение рядов. Изменение размеров недопустимо, а потому необходимо упрочнение конструкции:

1. Между рядами стенок закрепляются перемычки из деревянных брусьев. Они не позволяют стенкам расходиться относительно друг друга. Перемычки крепятся к верхней грани стенок с шагом 45-75 см. Крепление можно осуществить гвоздями или шурупами.
2. Установка укосин (откосов). Для удержания щитов в вертикальном положении важно обеспечить им боковой упор. С этой целью на наружной стороне стенки устанавливается укосина в виде деревянного бруска, расположенного примерно под углом 45 градусов. Шаг их установки поддерживается в пределах 50-75 см. Укосины устанавливаются на обеих стенках.

Особое внимание следует уделить прочности углов. Здесь очень важно исключить расхождение стыков. Для крепежа используются металлические скобы или стальная, вязальная проволока.

Особенности и назначение

Технология возведения стандартной опалубки предусматривает ее сборку своими руками из подручных средств. Для работы используют древесину, преимущественно доски и брусья. Конструкция получается довольно надежной. Если ее правило собрать – она выдержит, по меньшей мере, одну заливку бетона. Однако после заливки и снятия готовых щитов им, в лучшем случае, понадобится ремонт. В худшем же опалубку придется своими руками разбирать, а древесину пускать на другие нужды, для строительства она больше непригодна.

При этом технология сборки, особенно если ее применяют своими руками – процесс трудоемкий и длительный. Многие дома строят из бетона, и большую часть времени строители тратят именно на подготовку сопутствующих материалов, а именно – опалубки.

Покупка профессиональной опалубки для заливки стен дома позволяет ускорить подготовительные процессы, ведь ее намного легче собирать. Профессиональный инвентарь имеет другой тип поверхностей, он лучше противостоит нагрузкам, многофункционален, быстро собирается и так же быстро разбирается.

Впрочем, на сборку и разборку таких конструкций все равно нужно тратить время, даже когда мы занимаемся таким тривиальным делом, как заливка бетонных стен частного дома.

Монтаж основания под скользящую опалубку

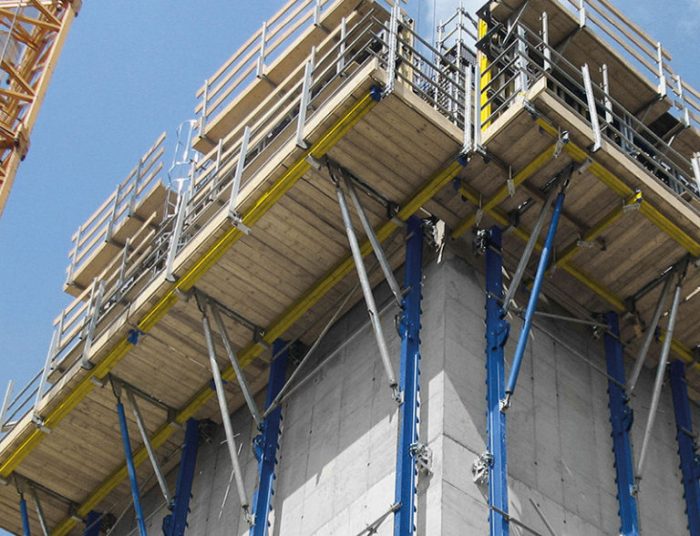

Вот почему в проектах, где при заливке поверхностей стен дома планируют применять бетон, решили задействовать куда более удобный и продвинутый механизм – скользящую опалубку.

Скользящая опалубка – это профессиональный инвентарь, предназначенный для быстрой заливки полости стен дома и формирования бетонных конструкций на ходу. Она идеально подходит для дома, основные конструкции которого выполнены исключительно из бетона и имеют толщину до 250 мм.

Особенность такого инвентаря – уникальная технология, позволяющая собирать его единожды, а затем поднимать все выше при помощи специальных домкратов. Скорость строительства при этом возрастает как минимум в несколько раз.

Принцип действия

Применяют инвентарь известный как скользящая опалубка по простой и удивительно эффективной процедуре.

Скользящая опалубка единожды устанавливается вокруг будущих стен дома. Ее тщательно выставляют и закрепляют подпорками так, чтобы получить идеальную конструкцию. Затем к щитам подкрепляют домкраты. Задача домкратов – поднимать щиты при необходимости.

Дальше идет процесс заливки бетона. В готовую конструкцию своими руками заливают бетонную смесь, пока она полностью не заполнится. Желательно при взаимодействии с конструкциями скользящего типа избегать бетонных стен и опор с толщиной больше 250 мм. Бетон в них застывает намного дольше, на его схватывание уходит больше времени, что сказывается на общей эффективности строительства.

Схема монтажа скользящей опалубки под стены

Как только нижний уровень затвердеет – ограничительный инвентарь немного ослабляют и поднимают на уровень выше. Поднятие осуществляется за счет продвижения домкратов.

Домкраты на высоте крепят к выступам арматуры из бетонных конструкций. При строительстве такие вещи планируют заранее. После завершения постройки дома всю лишнюю арматуру срезают.

Поднятая на новый уровень опалубка остается в том же положении и полностью готова к последующей заливке. Однако времени на ее передислокацию уходит гораздо меньше. Фактически, на подъем одной секции уходит до 10 минут, в том время как полную сборку и разборку даже профессионального инвентаря строители осуществят, по меньшей мере, за несколько часов.

В новом положении в опалубку точно так же заливают бетонный раствор до момента его твердения. По такой схеме можно действовать столько, сколько вы сами пожелаете.

Использование в индивидуальном строительстве

Строительство частного дома по скользящей опалубке представляет собой комплексный процесс. Армирование идет одновременно с заливкой бетона, стержни увеличивают по мере подъема, блоки для оконных и дверных проемов устанавливают до обустройства каркасов. От укладки и уплотнения раствора зависит проведение остальных работ. При небольших задачах строительства, приобретение всего комплекса является дорогим и нецелесообразным, поэтому многие специалисты предпочитают изготовить его самостоятельно. Единственный минус такого способа в том, что форма используется только один раз.

1. Щиты и брусья делают из дерева и скрепляют их гвоздями, размещенными шляпками внутрь. Домкратные рамы и стержни устанавливают при помощи электросварки, согласно расчетам, которые зависят от сложности и нагрузок. Специальные распорки из металла создают нужную жесткость и обеспечивают защиту от деформации при заливке бетона. На разных уровнях размещают резьбовые соединения. Несъемная опалубка будет эффективна и после эксплуатации, если в ее конструкцию добавить теплоизоляцию.

2. При строительстве стен монтаж начинают от запланированного дверного проема или угла частного дома. Горизонталь и вертикаль установки проверяют уровнем.

3. Производят заливку раствора и уплотнение при помощи вибратора или штыковой лопаты.

4. Перенос конструкции осуществляют после окончательного отвердевания смеси. Для этого выкручивают стяжку и снимают торец, далее опалубку перемещают до момента совпадения отверстий в стенке. Прикрепляют край оборудования к бетонному блоку и начинают процесс на следующем ярусе.

5. Чтобы облегчить отсоединение от застывшего раствора, внутреннюю поверхность формы тщательно очищают и смазывают соляровым маслом или более современными составами (Петрамин 7-05, Ангрол, Эмульсол, Tiralux-1721).

Эффективность строительства многоэтажных зданий и частных домов с применением скользящей опалубки обусловлена механизацией процесса укладки и уплотнения бетона, скоростной подачи смеси с тепловой или беспрогревной обработкой, в зависимости от особенностей местности. Технология обеспечивает высокую сейсмоустойчивость и прочность сооружений различной архитектурной сложности.
