Техническая характеристика железобетонных свай. Предварительно напряженные сваи

Технология изготовления железобетонных свай

Основу железобетонной сваи составляет каркас из стальной арматуры, нижний конец которого имеет пирамидальную форму. Каркасы вяжут или сваривают. Для изготовления сваи применяется пластичная бетонная смесь с осадкой конуса 7—8 см. Бетонирование сваи ведется в один прием, без перерыва. Бетонную смесь укладывают от острия к голове.

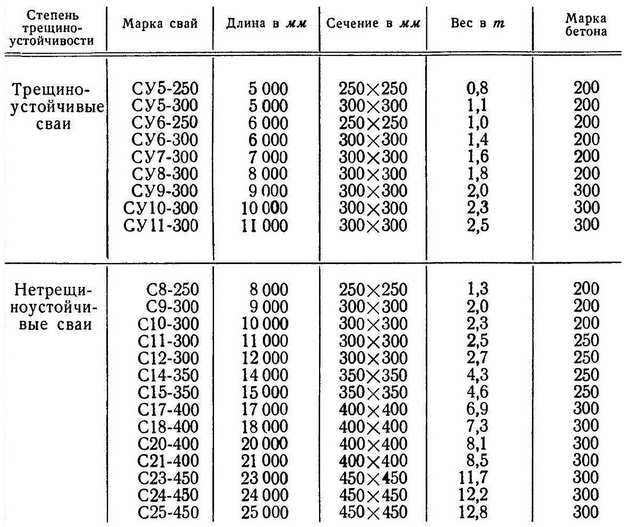

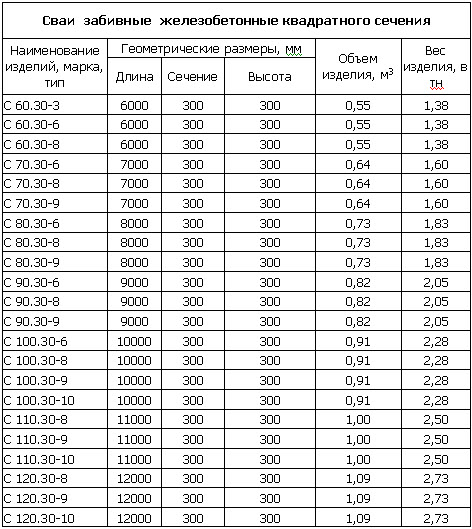

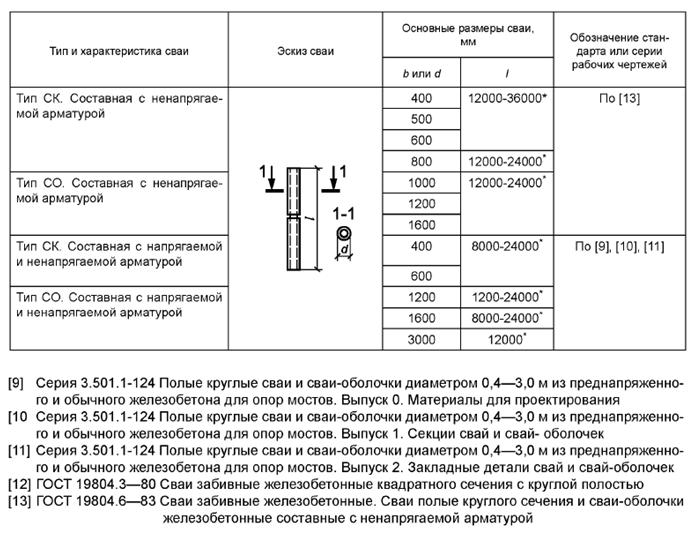

Сортамент свай призматической формы, квадратного сечения должен соответствовать данным табл. Таблица 1. Номенклатура железобетонных свай (ТУ 243-56 Минстрой)

Марка сваи	Длина а мм	Сечение в мм	Вес в т	Марка бетона
С6-250	6 000	250X250	1	200
С6-300	6 000	300X300	1,1	200
С7-250	7000	250X250	1,4	200
С7-300	7000	ЗООхЗоО	1,6	200
С8-250	8 000	250X250	1,3	300
С8-300	8 000	300X300	1,8	300
С9-250	9 000	250X250	1,4	300
С9-300	9 000	300X300	2	300
С10-300	10 000	300X300	2,3	300
С11-300	11000	300X300	2,5	300
С12-350	12 000	350×350	3,7	300
С13-350	13 000	350×350	4	300
С14-350	14 000	350X350	4,3	300
С15-350	15 000	350×350	4,6	300
С16-350	16 000	350X350	5	300
С17-400	17 000	400×400	6,9	300
С18-400	18 000	400×400	7,3	300
С19-400	19 000	400X400	7,7	300
С20-400	20 000	400X400	8,1	300
С21-400	21 000	400×400	8,5	300
С22-450	22 0Я>	450X450	11,2	300
С23-450	23 0’ф	450X450	11,7	300
С24-450	24О0О	450×450	12,2	300
С25-450	25 000	45QX450	12,8	300

Примечания. 1. Марка сваи, например, С18-400 означает, что свая имеет длину (без острия) 18 м и сечение 400×400 мм.

Для армирования свай

Для армирования свай применяется горячекатаная арматурная сталь периодического профиля марки Ст. 5 (для продольных стержней), круглая сталь марки Ст. 0 или Ст. 3 (для хомутов или спиралей, для сетки в голове сваи и петель). Каркас делают сварным.

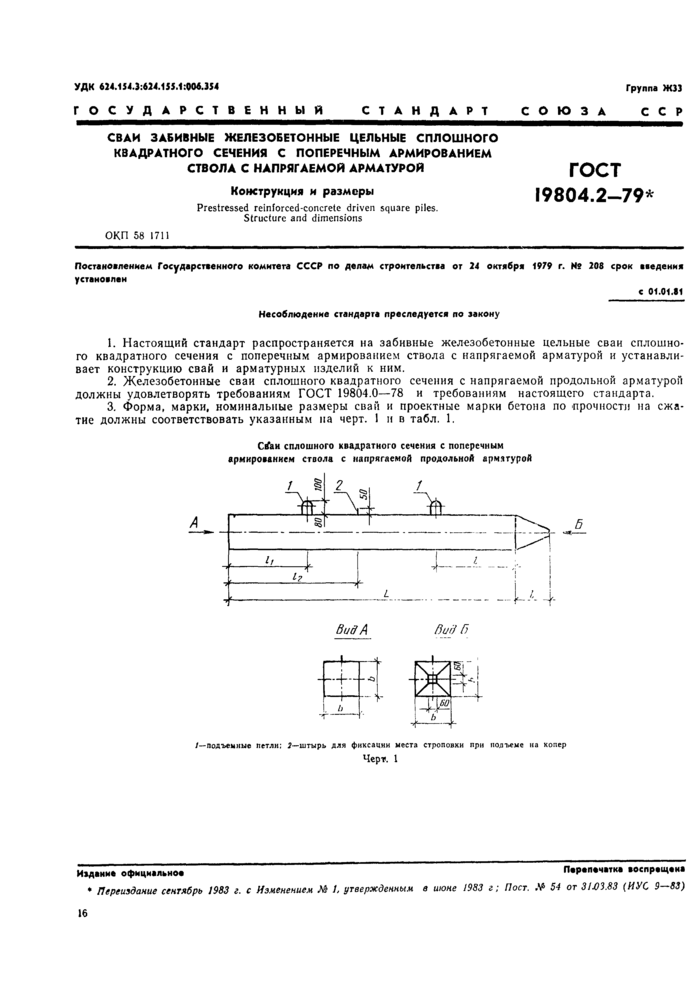

Предварительно напряженные сваи

Предварительно напряженные сваи (серия ОФ-02-01) изготовляются длиной от 12 до 25 м с интервалом через 1 м. Сваи длиной более 25 м изготовляют по специальным проектам.

Для армирования применяется низколегированная сталь марки 25ГС, которую подвергают упрочнению вытяжкой до предела текучести 6 000 кг/см2. Марка бетона принимается 300 для свай всех длин. Номенклатура свай указана в табл. 2. Сваи изготовляют на щебне крупностью не более 40 мм, с прочностью при сжатии 600 кг/см2. Песок не должен содержать зерен гравия крупнее 10 мм.

Сваи сечением 300X300 мм армируются четырьмя стержнями, а все остальные — восемью продольными стержнями. Предварительное напряжение продольных стержней производится на величину 0,9 . 6 000 = 5 400 кг/см2.

Погружение предварительно напряженных свай производится теми же средствами, что и ненапряженных свай (забивкой молотами или вибропогружателями).

Таблица 2 Номенклатура свай и расход стали в кг

Марка сваи	Длина в мм	Сечение в мм	Вес сваи в т	Расход стали в кг
СН12-З00	12 000	300X300	2,7	81,4
СН12-350	12 000	350X350	3,7	136,1
СН13-300	13 000	300X300	3	86,7
СН13-350	13 000	350×350	4	144,9
СН14-300	14 000	300×300	3.2	92,1
СН14-350	14 000	350X350	4,3	153,1
СН15-300	15 000	300X300	3,4	117,6
СН15-350	15 000	350X350	4,6	162,7
СН16-350	16 000	350X350	5	172,5
СН16-400	16 000	400×400	6,5	227 5
СН17-350	17 000	350X350	5,3	228 1
СН17-400	17 000	400X400	6,9	241 9
СН18-350	18 000	350X350	6,6	239 3
СН18-400	18 000	400X400	7,3	309,5
СН19-350	19-000	350×350	5.9	308.7
СН19-400	19 000	400×400	7,7	324,3
СН20-350	20 000	350X350	6 2	323,8
СН20-400	20 000	400X400	8,1	411
СН/1-400	21 000	400×400	8 5	428
СН22-400	22 000	400X400	8 9	445,6
СН23-400	23 000	400×400	9 3	463,3
СН24-400	24 000	400×400	9 7	578
СН25-400	25 000	400X400	10,1	704,9

Качество свай должно отвечать следующим требованиям:

1. трещины на поверхности свай, кроме волосных, не допускаются;
2. местные раковины и отколы углов на поверхности не должны превышать 10 мм по глубине и допускаются при условии, если общая их площадь занимает не более 5% от общей поверхности сваи.

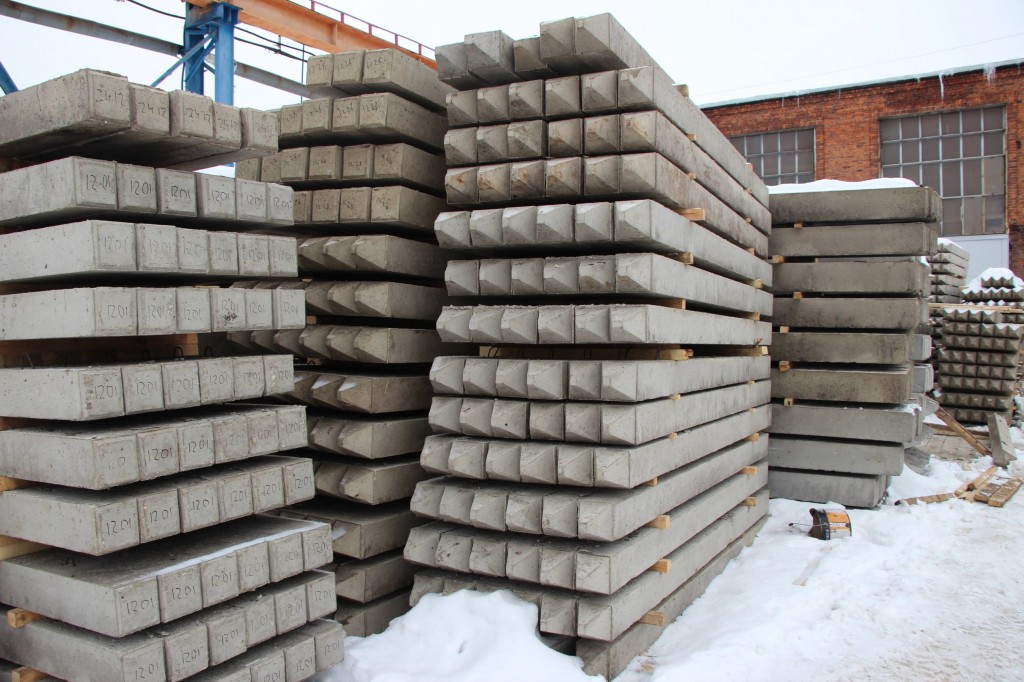

На торцах свай несмываемой краской ставят марку сваи, дату изготовления и марку завода-изготовителя. Каждую партию свай завод-изготовитель должен снабжать специальным паспортом.

Рис. 1. Схемы подъема свай

При перевозке железобетонных свай железнодорожным и автомобильным транспортом опирать концы свай следует на подкладки, располагаемые от концов сваи на 0,207 ее длины.

Подъем свай производится тросами по схемам, указанным на рис. 1. Трос должен охватывать сваю и проходить через подъемные петли. Сваи длиной 5—10 м можно поднимать по всем трем схемам; сваи длиной 11—16 м — по схемам I и II, а сван большей длины — только по схеме /.

Особенности применения и преимущества

Забивные изделия из железобетона выдерживают большие нагрузки, применяются на глинистых, заболоченных, средних и слабых почвах, где присутствует агрессивная среда, повышенная подвижность (сейсмические регионы), пучинистость и влажность. Опоры принимают на себя давление от здания и боковое трение со стороны грунта. В процессе забивания происходит уплотнение почвы, увеличивается несущая способность фундамента и равномерно распределяются нагрузки.

Бетонные сваи без металлического армирования обладают меньшей способностью к давлениям и используются для устройства оснований под легкие деревянные дома и строения каркасного типа. Такие опоры подходят для дачных домиков, бань, небольших зданий и сооружений. В зависимости от типа и конструкционных особенностей, сваи тщательно подбираются под тип грунта и метод установки (вдавливание, забивание).

Все виды забивных бетонных свай обладают многочисленными преимуществами:

• Высокими прочностными показателями.
• Надежностью и износостойкостью.
• Отсутствием больших объемов земляных работ при установке.
• Устойчивостью к воздействиям химических агрессивных веществ.
• Неподверженностью коррозионным процессам.
• Надежной защитой котлованов от грунтовых вод.
• Универсальностью и широкой областью применения — используются во всех регионах независимо от климатических условий, включая районы с вечной мерзлотой.
• Высокой несущей способностью — до 60 т.
• Плотным погружением стержня в почву, обеспечивающим хорошее удерживание грунта.
• Большим ассортиментом железобетонных и бетонных свай.
• Быстрым монтажом и низкими трудовыми затратами.
• Экономичностью.
• Долговечностью — срок эксплуатации 100 лет и более.

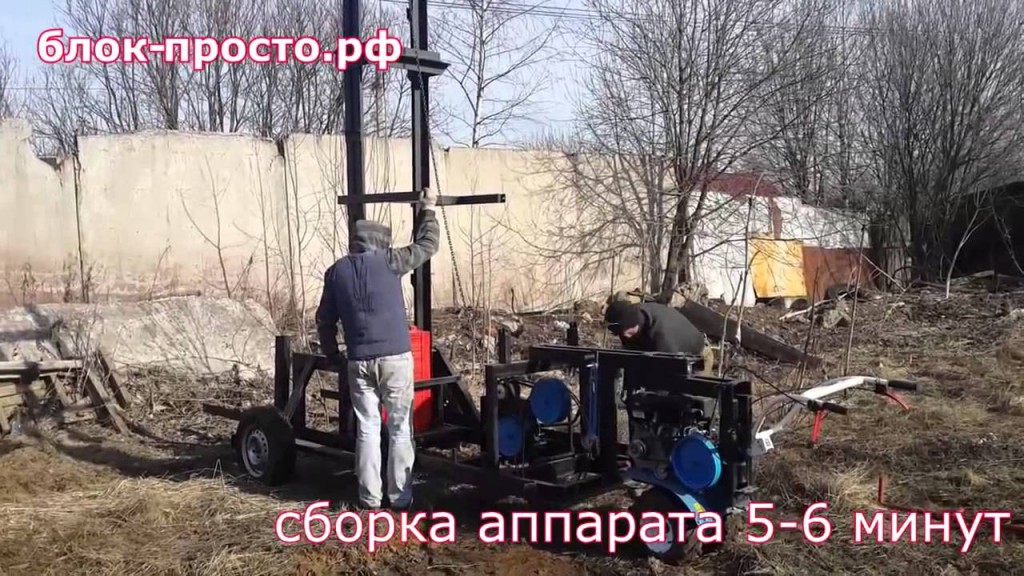

Технология установки

Погружаются (забиваются) железобетонные сваи под фундамент с помощью специализированного оборудования ударным и безударным способом:

• Копровых устройств.
• Дизель-молотов трубчатых или штанговых.
• Гидромолотов.
• Других машин.

Принцип забивания бетонных свай заключается в том, чтобы стержень достиг плотного слоя грунта и опустился на глубину, предусмотренную проектной документацией. При таком способе создаваемая нагрузка через опоры передается на прочные и плотные нижние горизонты. Этот вид фундамента исключает выпирания почвы и подвижки, что положительно сказывается на целостности основания и отсутствии усадки самого здания.

Но при вхождении в почву не всегда удается дойти до плотного слоя, поэтому метод получил название «висячие» сваи. В таком фундаменте нагрузка передается силой трения, создаваемой между боковыми сторонами прута квадратного сечения и уплотненной почвой. По истечении некоторого промежутка времени грунт еще больше «втягивает» стержень, увеличивая силу сцепления со всех сторон. Установить свайный фундамент можно своими руками, но для этого потребуется специализированная техника.

Изготовление забивных железобетонных свай осуществляется в производственных цехах на заводе, но в некоторых случаях железобетонные опоры заливаются непосредственно на строительном объекте, что значительно снижает транспортные расходы. Установка начинается с углов, с последующим монтажом всех стержней в соответствии с проектной документацией. В ходе работ следует строго соблюдать вертикальное положение.

Когда все сваи будут размещены, выступающие верхушки выравниваются и лишнее срезается по уровню. Нужная длина проще регулируется составными железобетонными изделиями. Монтировать их можно своими руками. На заключительном этапе создается монолитная опорная конструкция — выступающие стержни соединяются между собой металлическим швеллером и при помощи сварки.

 Виды фундаментов

В зависимости от конфигурации зданий или сооружений и тяжести самого строения основание может исполняться в следующих вариациях:

1. Одиночными стержнями, на которые припадает малая нагрузка. Например, дом с колоннами, где опора выступает главным элементом.

2. Ленточный фундамент — это наиболее трудоемкий вид основания, предусматривающий установку свай по всему периметру строения или при создании протяженной конструкции.

3. «Кустовой» вариант, когда несколько опор сгруппированы в одном месте и принимают на себя нагрузку от одного элемента здания.

4. «Поле» — предусматривает размещение стержней как по периметру, так и внутри фундамента по всей его площади. Используется при строительстве крупногабаритных и тяжелых объектов.

Правильно выбранный вариант для устройства фундамента на сваях поможет создать надежное и прочное основание, которое прослужит не один десятков лет. Конструкции с ростверками подразделяются на три вида, бывают низкими (заглубленными), повышенными (на поверхности грунта) и высокими (над грунтом).

Расценки

Купить железобетонные изделия можно в интернет-магазине, где в прайс-листе указаны их размеры и виды.

Наименование	Параметры (м)	Сечение (м)	Цена (руб/)
Цельные забивные железобетонные	3-12 3-14	30х30 35х35 40х40	730 1050 1150
Составные забивные железобетонные с ненапрягаемой арматурой	3-12	30х30	750

Цена возведения фундамента из железобетонных опор зависит от размеров стержней, массы, примененной спецтехники, сложных грунтов, рельефа местности участка и объема работ.

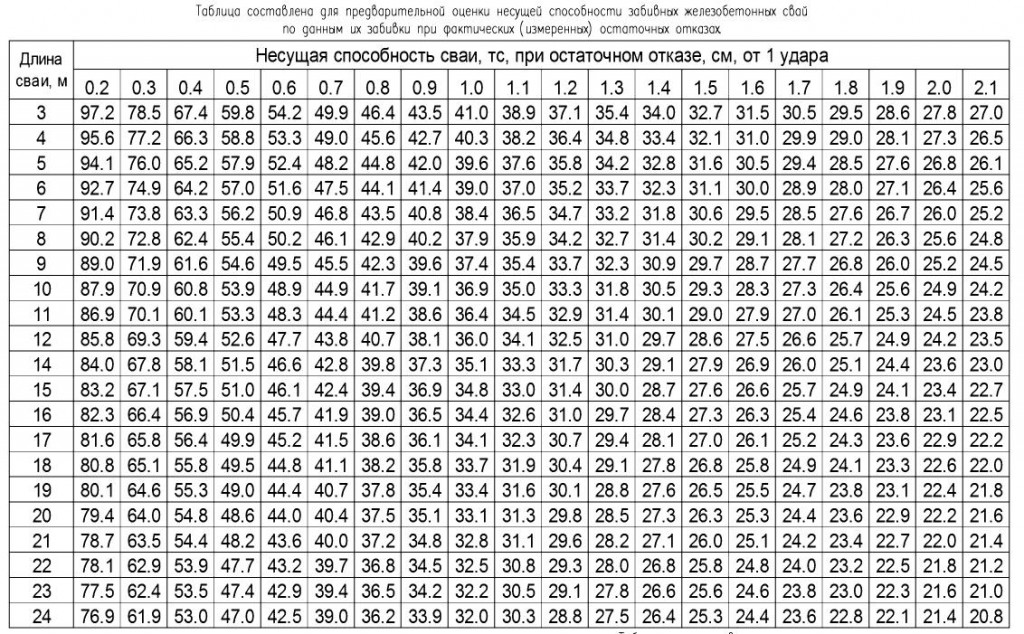

Проверка расчетной нагрузки на сваю в кусте с учетом изгибающих моментов

Расчетная нагрузка на сваю в кусте проверяется с учетом расчетных изгибающих моментов относительно главных центральных осей плана свай в плоскости ростверка,

, (161)

где Nd — расчетная сжимающая сила, кН;

Mx, My — расчетные изгибающие моменты, кНм, относительно главных центральных осей х и у плана свай в плоскости подошвы ростверка;

n — число свай в фундаменте;

xi, yi — расстояния от главных осей до оси каждой сваи, м; х, у — расстояния от главных осей до оси каждой сваи, для которой вычисляется расчетная нагрузка, м (рис. 46).

Максимальное усилие на сваю найденное по формуле (161) должно удовлетворять условию

, (162)

При кратковременных (ветровых, крановых и др.) и особых нагрузках допускается перегрузка крайних свай до 20%. Если условие (162) не выполняется, то необходимо увеличит число свай в фундаменте или расстояние между ними.

При передаче на крайние сваи куста выдергивающих нагрузок должно выполняться условие

. (163)

Если Nmin<0, то следует выполнить расчет свай на действие выдергивающих нагрузок, согласно требованиям пп. 4.5,4.9 [4].

Рис. 46. Внецентренно нагруженный свайный фундамент к примеру 19

Пример 19. Определить максимальную расчетную нагрузку на сваю для куста из семи свай сечением 3030 см, длиной 8 м (рис. 46). Расчетные нагрузки на фундамент: Nd = 1750 кН; Mх = 90 кНм; My = 60 кН.

Расчетная максимальная нагрузка на сваю в кусте определяется по формуле (161):

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

• собственную массу изделия на м2
• оформление напольного покрытия (стяжки, утеплители, декор)
• привнесенную статическую нагрузку (мебель, техника)
• динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

Плюсы и минусы

Положительные качества:

• продолжительная эксплуатация: опоры из железобетона служат на протяжении 1 века без необходимости выполнения ремонта, если изделия правильно выбраны с учетом уровня нагрузок, типа грунтов, и установлены в соответствии с правилами, период службы ЖБИ увеличивается до 120-150 лет;
• существенная прочность: 1 опора из железобетона может выдерживать вес до 60 т на протяжении длительного периода;
• широкие возможности: с помощью свай ЖБИ обустраивают фундамент на грунтах любых типов, т. к. опоры опускаются на существенную глубину, достигают прочных слоев почвы;
• сваи используются в местности со сложным рельефом, строительство фундамента при этом выполняется благодаря крупным габаритам ЖБИ.

Недостатков у свай немного. Отмечают большой вес, по этой причине усложняется транспортировка до места, где возводится объект. Монтаж самостоятельно выполнить тоже сложно, но причина этого — не только существенная масса ЖБИ. Такие изделия требуют применения специального оборудования для заглубления в почву.

Забивка железобетонных свай выполняется с помощниками. Самостоятельно удерживать, выравнивать, забивать опоры не получится.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

• На висячих сваях;
• На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.
2. Забивные железобетонные.
3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

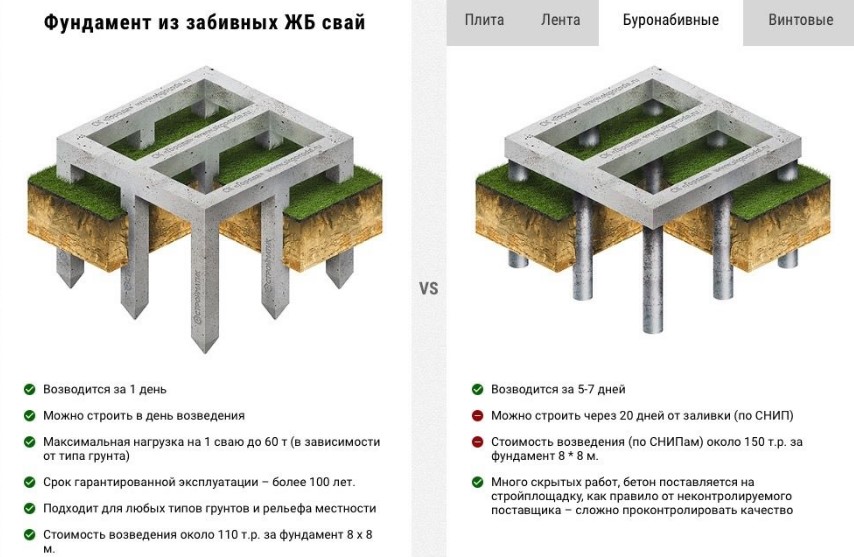

Преимущества забивных железобетонных свай

Несколько слов о преимуществах и недостатках забивных опор:

Винтовые металлические или забивные ж/б сваи — что выбрать?

Этот вопрос появляется у многих, кто выбрал основание для дома — сваи, но ещё не определился с их видом. Начнём сравнение с винтовых свай (назовём их ВС).

• На них можно ставить любые деревянные дома — из крупного бревна, каркасно-бревенчатые, брусовые и др. Разница заключается в несущей способности. У металлических опор она в 2 раза ниже. При этом, сэкономить на количестве не получится — шаг при проектировании одинаковый. ВС больше подходят для лёгких конструкций: хозяйственных построек, бань, гаражей. Что касается материала, то ВС подвержены коррозии, следовательно, прослужат меньше забивных.
• Когда речь идёт о строительстве большого бревенчатого коттеджа, рекомендуем остановиться на забивных ж/б опорах. Каждая из них выдерживает от 9 до 60 тонн в зависимости от сечения, в то время как винтовая не больше 10 тонн.
• Установка ВС при сильно кислой почве может быть опасной из-за быстрой коррозии. Зато при обводненной и почве с резким перепадом высоты предпочтительнее именно этот вариант, так как ж/б конструкции могут просесть глубже из-за узкого основания.
• Разница в монтаже следующая: для забивных нужно обязательно использовать спецтехнику, в том числе и для доставки. ВС можно устанавливать ручным и электромеханическим способом, иногда ямобуром. Это единственный доступный вариант, если к участку нет проезда или доступ крупной техники затруднён.

Компания «Изба» изготовит для вас любой вид свайного фундамента, в зависимости от веса сруба, типа грунта и личных предпочтений. Мы предоставляем гарантию не только на сруб, но и на фундамент, поэтому работать с нами надёжно.

Калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Ростверк — часть свайного или столбчатого фундамента, задачей которого является передача нагрузки от здания на сваи. Ростверк может быть сделан из бетона, металла, древесины. Наиболее распространенным является ростверк сделанный из бетона.

Марка бетонаТип фундамента

Согласно СНиП бетон для изготовления фундаментов должен быть маркине ниже М250.

Общая длина ленты: м

Площадь подошвы ленты: м2

Вес бетона: кг

Объем бетона: м3

Общая длина продольной арматуры: м

Общая длина вертикальной арматуры: м

Количество арматуры: шт

Нагрузка на почву от фундамента в местах основания столбов: кг/см2

При таком объеме Вы можете рассчитывать на скидку от партнеров. Оставьте свой телефон и менеджер поставщика свяжется с Вами

Марка бетона — ключевой критерий определения качества бетона. Все остальные параметры — стойкость к морозам, подвижность и водонепроницаемость — находятся в прямой зависимости от марки. В большинстве случаев, чем выше марка, тем больший процент цемента в составе бетонной смеси.

Основные марки товарного бетона и сферы их применения:

М-100 — применяется при строительстве различных неответственных и не несущих конструкций, например, при заливке тротуаров, пешеходных дорожек и площадок для стоянки автомобилей, при изготовлении отмостки.

М-150 — по крепости незначительно отличается от вышеописанной марки бетона, следовательно, область применения бетона М 150 практически аналогична.

М-200 — используется при производстве плит перекрытия, для изготовления разнообразных железобетонных поясов, покрытия дорог при малых нагрузках.

М-250 — по прочности имеет незначительные отличия от вышеописанной марки бетона, поэтому область применения бетона М 250 почти аналогична.

М-300 — применяется при отливке лестничных площадок, тротуарных плит, дорог, подверженных сильным нагрузкам, при производстве плит перекрытия, различных колодцев и труб, а также других ответственных конструкций.

М-350 — как и бетон марки М 300, применяется при строительстве ответственных конструкций: при строительстве лестничных площадок, бордюров (поребриков), при строительстве автодорог, способных выдерживать большие нагрузки.

М-400 — применяется при возведении фундаментов зданий, в качестве несущего слоя при строительстве высокопрочных полов в гаражах, подвалах, различных мастерских и производственных цехах, а также многих других служебных помещений, где прочность пола важнее других качеств.

М-450 — считается одной из самых крепких марок строительного бетона. Используется при строительстве ответственных конструкций, способных выдержать большие нагрузки. Применяется при строительстве высокопрочных несущих плит перекрытия, при возведении фундаментов зданий и других ответственных конструкций.

М-500 — являясь самым крепким и надежным среди популярных марок, нашел свое применение при возведении отвественных конструкций, там, где необходима чрезвычайная надежность и долговечность. Бетон этой марки отлично защищен от всевозможных разрушений, и продолжает крепко стоять даже в самых суровых условиях эксплуатации, когда другие менее крепкие бетоны уже сдаются.

(нормативный коэффициент вариации v = 13,5%)

Класс бетона Средняя прочность данного класса, (кгс/см2) Ближайшая марка бетона

В3,5	46	М50
В5	65	М75
В7,5	98	М100
В10	131	М150
В12,5	164	М150
В15	196	М200
В20	262	М250
В22,5	302	М300
В25	327	М350
В30	393	М400
В35	458	М450
В40	524	М550
В45	589	М600
В50	655	М600
В55	720	М700
В60	786	М800

Таблица пропорций компонентов бетона при использовании цемента марки М400 (цемент, песок, щебень)

Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)

М100	1 : 4,6 : 7,0	41 : 61	78
М150	1 : 3,5 : 5,7	32 : 50	64
М200	1 : 2,8 : 4,8	25 : 42	54
М250	1 : 2,1 : 3,9	19 : 34	43
М300	1 : 1,9 : 3,7	17 : 32	41
М400	1 : 1,2 : 2,7	11 : 24	31
М450	1 : 1,1 : 2,5	10 : 22	29

Таблица пропорций компонентов бетона при использовании цемента марки М500 (цемент, песок, щебень)

Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)

М100	1 : 5,8 : 8,1	53 : 71	90
М150	1 : 4,5 : 6,6	40 : 58	73
М200	1 : 3,5 : 5,6	32 : 49	62
М250	1 : 2,6 : 4,5	24 : 39	50
М300	1 : 2,4 : 4,3	22 : 37	47
М400	1 : 1,6 : 3,2	14 : 28	36
М450	1 : 1,4 : 2,9	12 : 25	32

Предварительный расчет нагрузки фундамента на грунт

Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м2 площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.

Таблица 6 – Удельная плотность материалов фундамента

Таблица – удельная плотность материало для грунта

1. Площадь фундамента – 14,4 м2, глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м3.
2. Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
3. Нагрузка на грунт: 36360/14,4=2525 кг/м2.

Какой диаметр свай выбрать

Сваи винтовые большого диаметра гарантируют высокую прочность, но при строительстве малого здания не смысла тратить деньги на нереализуемый потенциал. Поэтому к выбору сваи следует подходить внимательно и учитывать многие факторы.

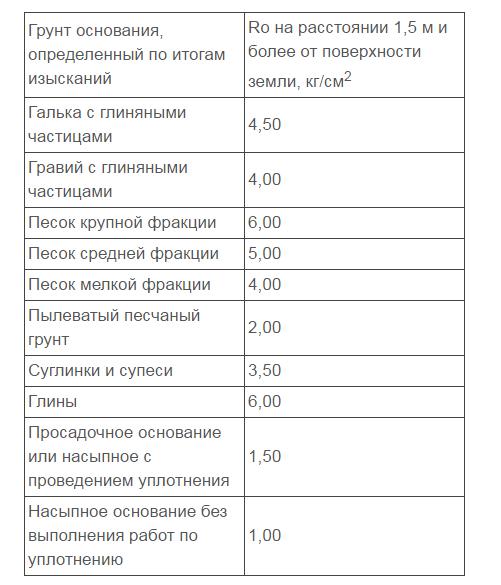

Свойства грунта на участке застройки. Для получения достоверных сведений о состоянии грунта перед разработкой проекта проводят комплекс геологических изысканий. После этого, на основе анализа лабораторных исследований проб почвы и проектируемых данных строения, переходят к подбору местности и параметры уклонов на самого фундамента и его отдельных частей.

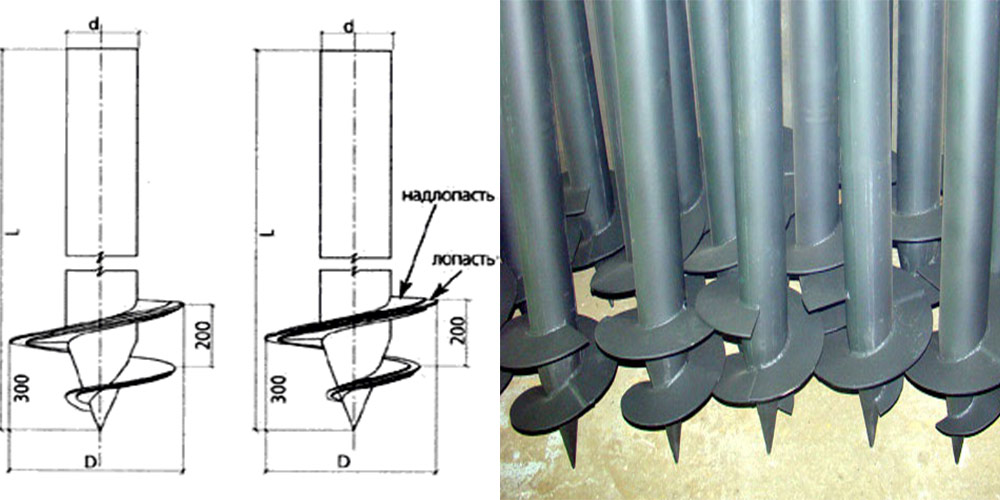

Диаметр винтовых свай

При расчете длины сваи важно знать уровень залегания грунтовых вод. Если участок заболочен, или имеет рыхлый грунт, то определяется глубина закладывания сваи таким образом, чтобы опора испытывала воздействие грунта на определенном протяжении ствола – так обеспечивается вертикальное положение сваи.

Несущая способность винтовых свай:

Пластичность для глиныРасчетноесопротивлениегрунта(кг/см2)Несущая способность винтовой сваи 89×300 (т)при глубине залегания лопасти (м)1,5 м2,0 м2,5 м3,0 мГлинаПолутвердая64,75,466,7Тугопластичная54,24,95,66,3Мягкопластичная43,74,455,8Супеси иСуглинкиПолутвердая5,54,45,15,86,5Тугопластичная4,53,94,65,35Мягкопластичная3,53,54,24,85,5ЛёссМягкопластичная12,22,93,64,3ПескиСредние1599,710,411,1Мелкие85,66,377,7Пылеватые54,24,95,66,3

Выбор диаметра опоры гарантирует прочность всей конструкции. Рассчитать его невозможно без тщательного анализа и сбора данных относительно конкретного объекта. Только так достигается оптимальное сочетание затрат и качества полученного результата.

По подбору диаметра можно дать следующие рекомендации:

сваи диаметром 57 мм рекомендуется использовать для фундамента под легкий забор из штакетника, сетки-рабицы и других подобных материалов;винтовые сваи 76 мм подойдут для более тяжелого забора из профнастила, а также их можно использовать для лёгких сооружений: беседки, террасы или т.п.;сваи диаметром 89 мм лучше использовать при обустройстве бани, постройке хозблока, ну и возможно тяжелого деревянного забора;если же Вы планируете строить деревянный дом или домик для дачи, а может быть пирс для лодки, то смотрите в сторону свай диаметром как минимум 108 мм

Все характеристики винтовых свай для конкретного объекта закладываются в проекте. Им нужно неукоснительно следовать – любое отклонение дополнительно согласовывается с проектировщиками. Расчет параметров свай представляет собой комплексные математические расчеты, поэтому архитектор обязан делать их точно и внимательно.

к оглавлению ↑

Расчёт несущей способности винтовой сваи

Чтобы приступить к расчёту несущей способности винтовой стойки, надо получить исходные данные: расчётное сопротивление грунта, в который будет погружен шнек опоры, диаметр шнека (лопасти), габариты ВС.

Сопоставляя эти данные, специалисты получают расчётную несущую способность ВС. В заводских условиях в массовом производстве выпускают винтовые стойки длиной 2,5 м, диаметром ствола 58, 89, 108 и 133 мм. На основании многочисленных испытаний и расчётов были получены данные, которые отображает данная таблица:

Опорный слой грунта	Расчётное сопротивление грунта, кг/см2	58х2500, мм	89х2500, мм	108х2500, мм
Глина	5	1,6	2,5	3,5
Суглинок	4,5	1,4	2,2	3,2
Лёсс	1	0,3	0,5	0,7
Песок	9	2,8	4,4	6,4

Из таблицы становится понятно, какую нагрузку могут выдержать винтовые опоры в зависимости от сопротивления грунта. Например, при общем весе здания 35 тн для формирования фундаментного основания на глинистом грунте понадобится минимум 10 – 12 свай диаметром 108 мм. При таком же весе строения на песчаном основании достаточно будет установить минимум 6 – 7 опор.

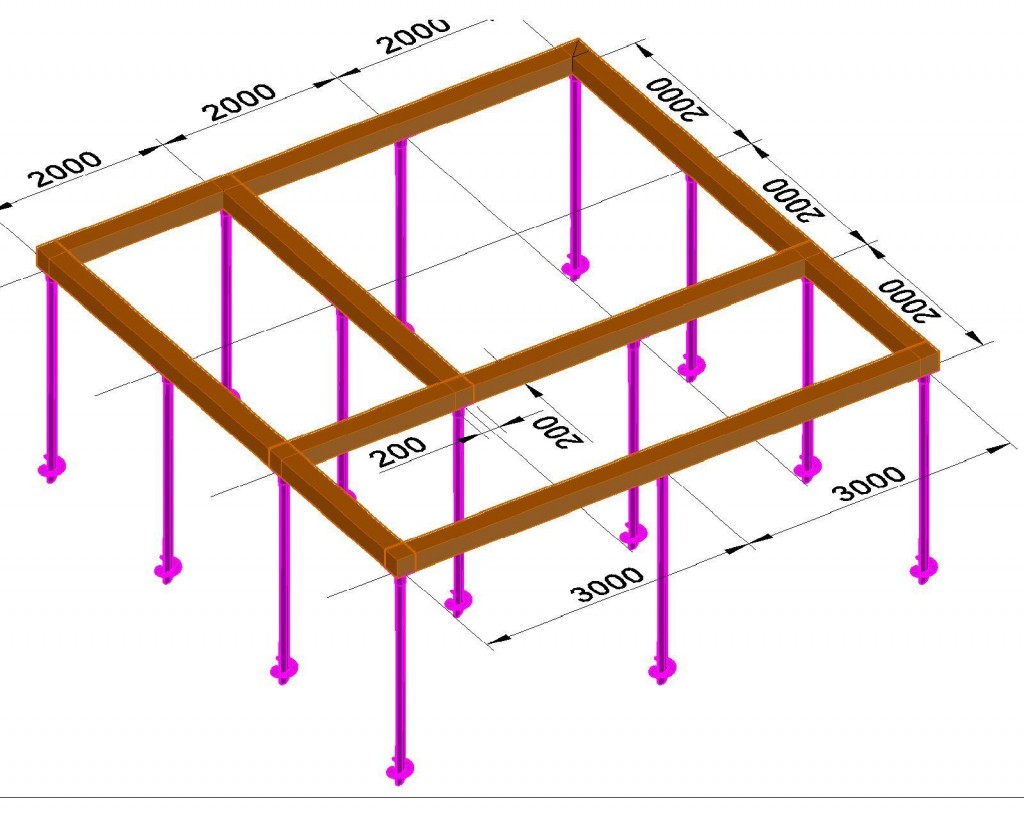

Несмотря на установленное минимальное количество опор, сваи устанавливают по углам здания в точках пересечения внутренних и внешних несущих стен, а также в местах примыкания перегородок к несущим ограждениям.

Минимальное и максимальное значение

Наименьшее значение шага зависит от толщины почвы, которая уплотняется лопастями вокруг сваи в процессе ее вкручивания.

Согласно нормам из СНиП, минимальный шаг принимают равным трем диаметрам опорных элементов, а максимальный – шести диаметрам.

Исключение составляют такие случаи:

1. Технология монтажа винтовых свай предполагает монтаж опорных элементов под углом. Тогда минимальный шаг будет равен 1,5Ø.

2. На участках с большим уклоном расстояние принимается минимально возможным.
3. При строительстве на достаточно плотных и стабильных грунтах промежуток между опорами может быть равен восьми диаметрам. Этот же диапазон подходит для строительства легких построек, которые будут эксплуатироваться по минимуму.
4. На площадках с высоким содержанием песка оптимальным считается шаг, равный четырем диаметрам. Расстояние уменьшают, если грунт чрезмерно уплотнен.

Характеристика и свойства грунта

Для того, чтобы максимально точно проверить грунт, взять его пробу с поверхности — недостаточно, нужно вырыть не менее трех ям, глубина каждой при этом должна быть до двух метров. Следует понимать, что грунт в пределах территории на которой планируется закладывать фундамент — различный, поэтому ямы должны мыть максимально далеко друг от друга.

После того как грунт проверен и вы внесли правки в расчеты согласно его неоднородности (часть территории может быть из глины, а часть из гравийного грунта, обрабатывать эти участки нужно по разному), можно считать участок — будущим фундаментом дома.
