Виды ленточных фундаментов и технология их устройства

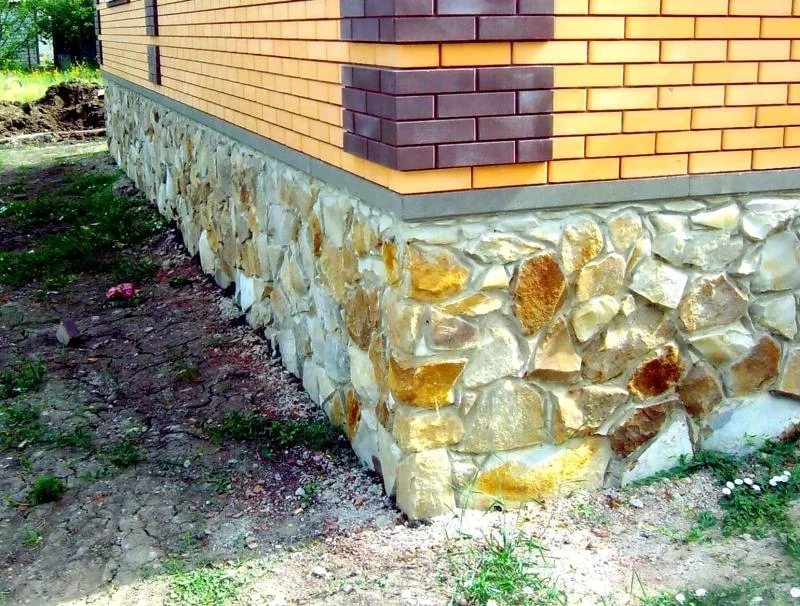

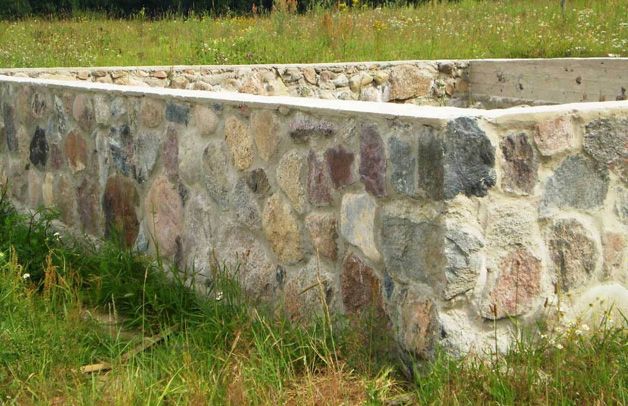

Преимущества бутового фундамента

Среди достоинств бутового фундамента хотелось бы обозначить:

• Прекрасную стойкость к воздействию факторов внешней среды. Грамотно созданная конструкция позволяет максимально эффективно справляться в различным негативным влиянием. Такая основа способна выдерживать даже очень тяжёлое строение, а также адаптироваться к силам пучения со стороны замёрзшей почвы.
• Устойчивость к подземным водам (высокому уровню грунтовых вод). Бутовое основание не подвержено разрушающему влиянию грунтовых вод так, как бетонный фундамент.
• Длительный срок службы. Бутовое основание даже в самых непростых условиях прослужит вам не меньше века, что гораздо больше, чем эксплуатационный период иных типов фундаментов.
• Прекрасные несущие параметры всей конструкции. Это связано с высоким уровнем прочности камня.
• На сегодняшний день бутовый камень присутствует во многих регионах.

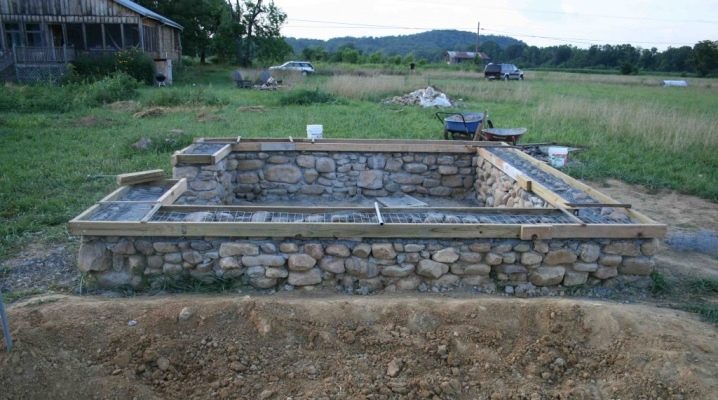

Технология изготовления фундамента из бутового камня

Рубрики :Статьи

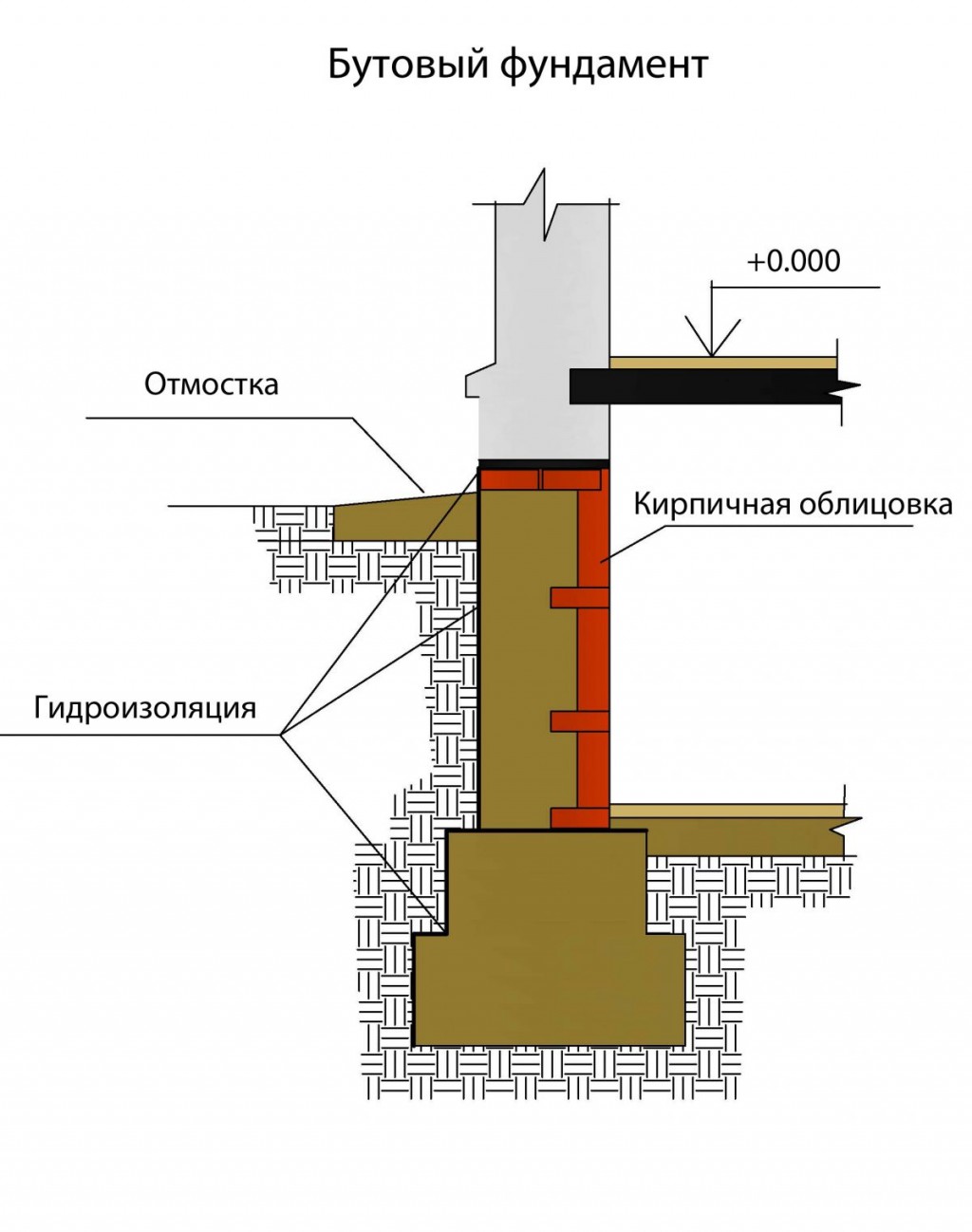

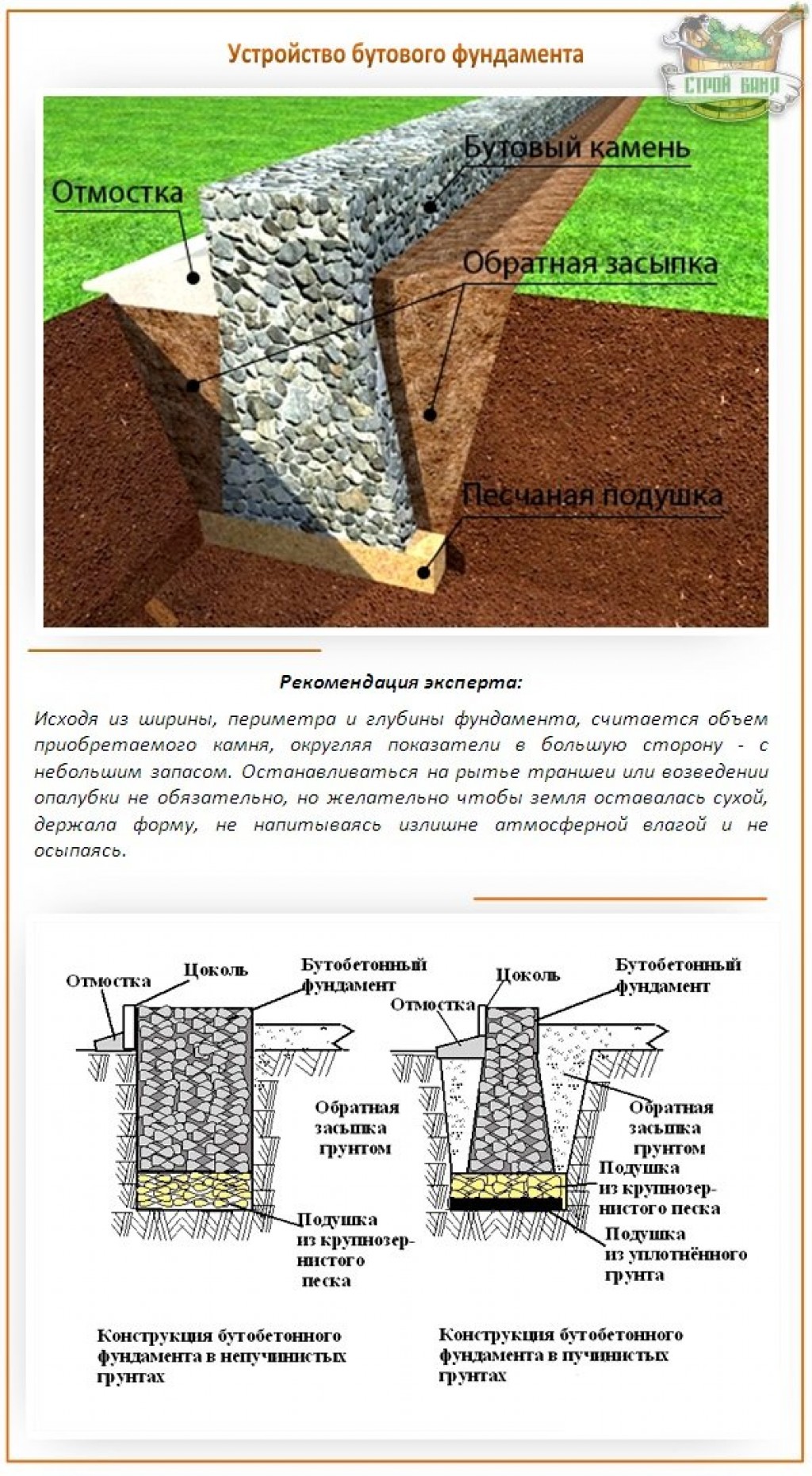

Особенности устройства

Поскольку бут – крупноразмерный камень, то сделать фундамент шириной менее 35 сантиметров из него вам не удастся. Учтите этот момент перед началом земляных работ. Оптимальная ширина «ленты» из бута (камень укладывается двумя параллельными рядами) – 45-55 см.

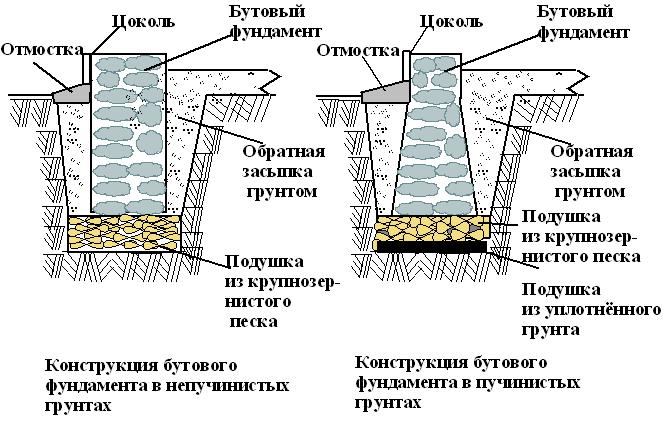

Для того, чтобы сезонные колебания грунта не разрушили кладку, на дно траншеи насыпают «подушку», состоящую из слоя песка и слоя щебня. Ее толщина после трамбования должна быть в пределах 15-20 см.

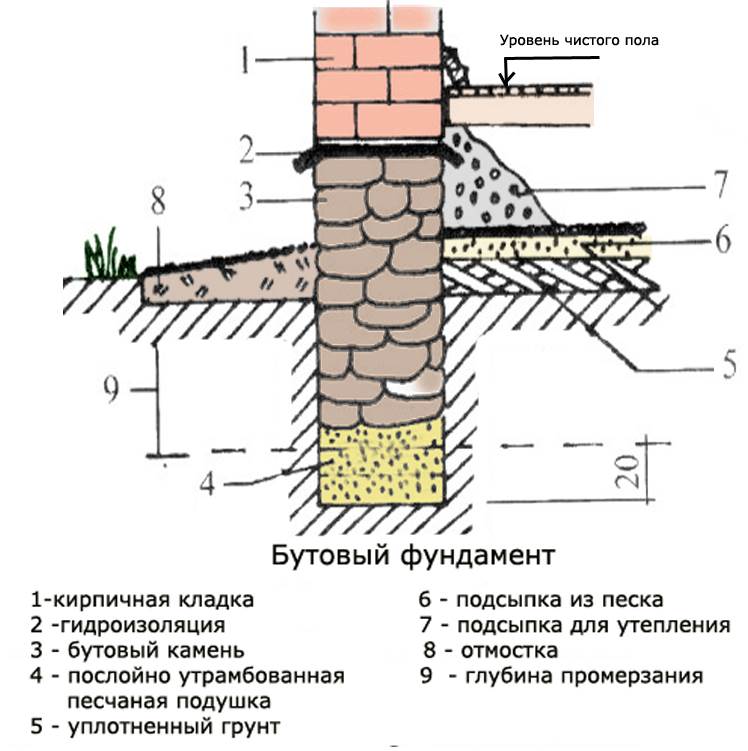

В грунт бутовый фундамент заглубляют ниже отметки сезонного промерзания, чтобы устранить действие сил морозного пучения.

Если работы ведутся в плотном грунте, то ставить щитовую опалубку в траншею не нужно. Фундамент в этом случае делают по технологии «враспор», укладывая бут вплотную к стенкам траншеи.

Классическая кладка бутового фундамента выполняется послойно. Перед закладкой первого слоя специалисты рекомендуют постелить на песчаную подушку плотный полиэтилен. Он не даст цементному молочку уходить из раствора, снижать его прочность. Бут кладут двумя параллельными линиями, оставляя между камнями зазор в 3-5 см для заливки раствора. Верхний ряд укладывают с перевязкой нижнего: камни должны перекрывать нижние швы.

Для приготовления крепкого заливочного раствора используют свежий цемент марки М-500. Пропорцию подбирают в таком соотношении: на 1 часть цемента 3 части песка. Консистенция должна быть сметанообразной для хорошего проникновения в швы.

Перед укладкой камни нужно немного увлажнить водой. Это удалит пыль и улучшит сцепление с раствором.

Ремонт бутовых фундаментов

07:00

Бутовые фундаменты наиболее часто встречаются в очень старых, иногда даже ветхих домах, и именно от них зачастую зависит устойчивость всей конструкции.

Что делать, если основание из бутового камня вышло из строя? Поможет грамотное обследование фундаментов с их последующим ремонтом.

И даже многовековая конструкция этому ремонту поддается вполне неплохо!

Бутовый камень: в чем особенность?

Такие основания сохраняются десятилетиями, и иногда их устанавливают даже в новых домах. Конструкции демонстрируют:

• высокую несущую способность,
• отличную прочность,
• высоким сопротивлением к сжатию (не менее 100 кг/кв. м),
• устойчивость к воздействию грунтовых вод.

Такие фундаменты стоят недорого, и ремонтировать их тоже будет дешево.

Важно учитывать специфику конструкции – это кладка камней, выполненная горизонтальными рядами, которые заливаются цементным раствором.

Это и будет обусловливать особенности последующих работ.

Если нужен минимальный ремонт

Многие бутовые основания выдерживают даже самую экстремальную эксплуатацию, поэтому чаще всего их не нужно менять полностью. Усиление, укрепление, цементация фундаментов — основные варианты их ремонта. Это актуально, если:

• основание пострадало от укладки трубопровода или тоннеля,
• часть фундамента нарушилась из-за возведения рядом нового здания,
• в подвальные помещения проникли дождевые, талые воды или стоки.

Если прочность и плотность основания нарушена, в нем появляются трещины и пустоты, которые нужно заделать, иначе неизбежно разрушение стен.

Лучший способ ремонта в данном случае – создание бетонной рубашки, которая может быть одно- или двусторонней. Создается она при помощи инъекций цемента в основание.

Работа производится захватами в 2,5 м с перерывами до 7 дней между процессами реконструкции каждой части.

Такое усиление будет достаточно трудоемким, и нужно быть готовым к множеству различных манипуляций:

• В начале работы создается траншея захвата шириной 1,2-2 м,
• Фундамент очищается, после чего на глубине 10-15 мм насекается его поверхность,
• В основание в шахматном порядке через каждые 25 см ставятся штыри диаметром 16 мм,
• Устанавливаются инъекторы и производится штробление отверстий глубиной 100 мм и шириной 150 мм под будущую обойму,
• Производится усиление грунта обоймой, монтируется ее арматурный каркас, устанавливается нижняя часть опалубки,
• Готовая бутовая кладка цементируется,
• Производится монтаж опалубки верхней части и бетонирование обоймы,
• Как только опалубка набирает прочность в 50%, производится ее съем.

На завершающем этапе устанавливается битумная гидроизоляция (два слоя).

Если нужен капитальный ремонт бутового фундамента

В ряде случаев целостность основания серьезно нарушается, и тогда нельзя провести лишь частичную замену или усиление его частей. Признаки необходимости серьезного ремонта:

• трещины на стенах, которые заметно увеличиваются,
• дефекты бетонной отмостки,
• проседание основания, которое может быть чревато его разрушением.

Эти проблемы могут возникать из-за промерзания основания или же слишком высокой нагрузки на него от конструкции, под которую оно не было рассчитано. Такая ситуация возможна в домах, где на первый этаж внезапно решили надстроить второй.

В этом случае ремонтные работы по объему похожи на усиление основания, только они предполагают его полную обработку.

В начале также прорывается траншея, и изначально ее создают вдоль одной стены дома, где и производятся работы.

Когда они будут завершены, аналогичная траншея прорывается у другой стороны. Работа проходит так:

• Освобожденная сторона очищается от почвы (без использования воды) и проходит дополнительную обработку;
• На кладку с помощью молотка или перфоратора наносятся насечки, и проделываются отверстия под металлическую арматуру, проволоку и штыри – это обеспечит более надежное сцепление раствора со старым фундаментом;
• По всей протяженности стены устанавливается опалубка;
• Траншея утрамбовывается и засыпается песком, а затем бутовым камнем, поверх которого заливается цементный раствор (в него может добавляться щебень, куски проволоки, обломки красного кирпича).

Этот вид ремонта поможет предотвратить дальнейшее проседание основания и его разрушения.

Поверх обновленного фундамента ставится бетонная отмостка, которая должна полностью примыкать к дому.

Она создает дополнительную защиту (в частности, от влаги).

Цементирование трещин: зачем это нужно?

Если в целом бутовый фундамент выглядит и функционирует нормально, но в нем есть небольшие трещины, усиление конструкции можно провести за счет их цементирования. Такая работа позволит:

• Укрепить сам фундамент, продлив срок его эксплуатации,
• Защитить строение от дальнейшего разрушения,
• Создать основу для дальнейшего капитального ремонта дома и цементирования трещин в стенах.

Устранение трещин также предполагает создание траншеи и очистку кладки от грунта. Затем в пустоты методом инъекции вводится раствор.

Если они слишком глубоки, процесс проводится с перерывами: это позволит уже введенному раствору затвердевать, постепенно сужая саму трещину.

Дальнейшие действия – такие же, как при обычном усилении фундамента.

При правильном ремонте бутового основания можно продлить срок функционирования старого здания еще на несколько десятилетий. Прочный фундамент позволит защититься от любых проблем, связанных с деформацией и разрушением объекта.

Когда можно использовать

Хотя строить подобное основание можно на самых разных типах вид почв, существуют определенные ограничения. В первую очередь допускается возведение небольшого строения, не имеющего большую несущую способность. Если вас привлекает данный вид технологии, то обратившись в нашу компанию, специалисты и инженеры произведут необходимые расчеты, позволяющие увидеть реальное значение предполагаемой нагрузки.

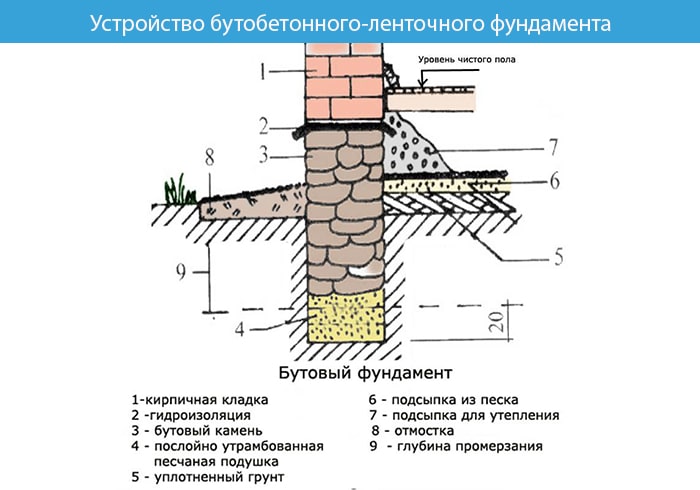

Рис 1.2: Бутобетонный фундамент для небольшой постройки вполне оправданное решение

При расчете и определении массы фундамента, крайне важно доверять работу высококвалифицированным специалистам. Так, специалисты из компании «Богатырь» знают технологию по использованию железобетонных свай в комбинации с бутобетонном.

Плюс ко всему, почва не должна иметь склонность к проседанию, оползням и пучению. Учитывая это, наши специалисты в первую очередь производят геологическое обследование и анализ грунта. Благодаря этому можно убедиться в его надежности или наоборот.

Совет эксперта! Строительство такого фундамента допускается только при плюсовой температуре. При холоде, камень забирает в себя тепло из раствора, что ухудшает его технические характеристики, а сам фундамент становится менее прочным.

В противопоставлении к этому, свайный железобетонный фундамент не имеет подобных ограничений. По этой причине он широко используется на территории Российской Федерации.

Бутовый камень: описание и характеристики

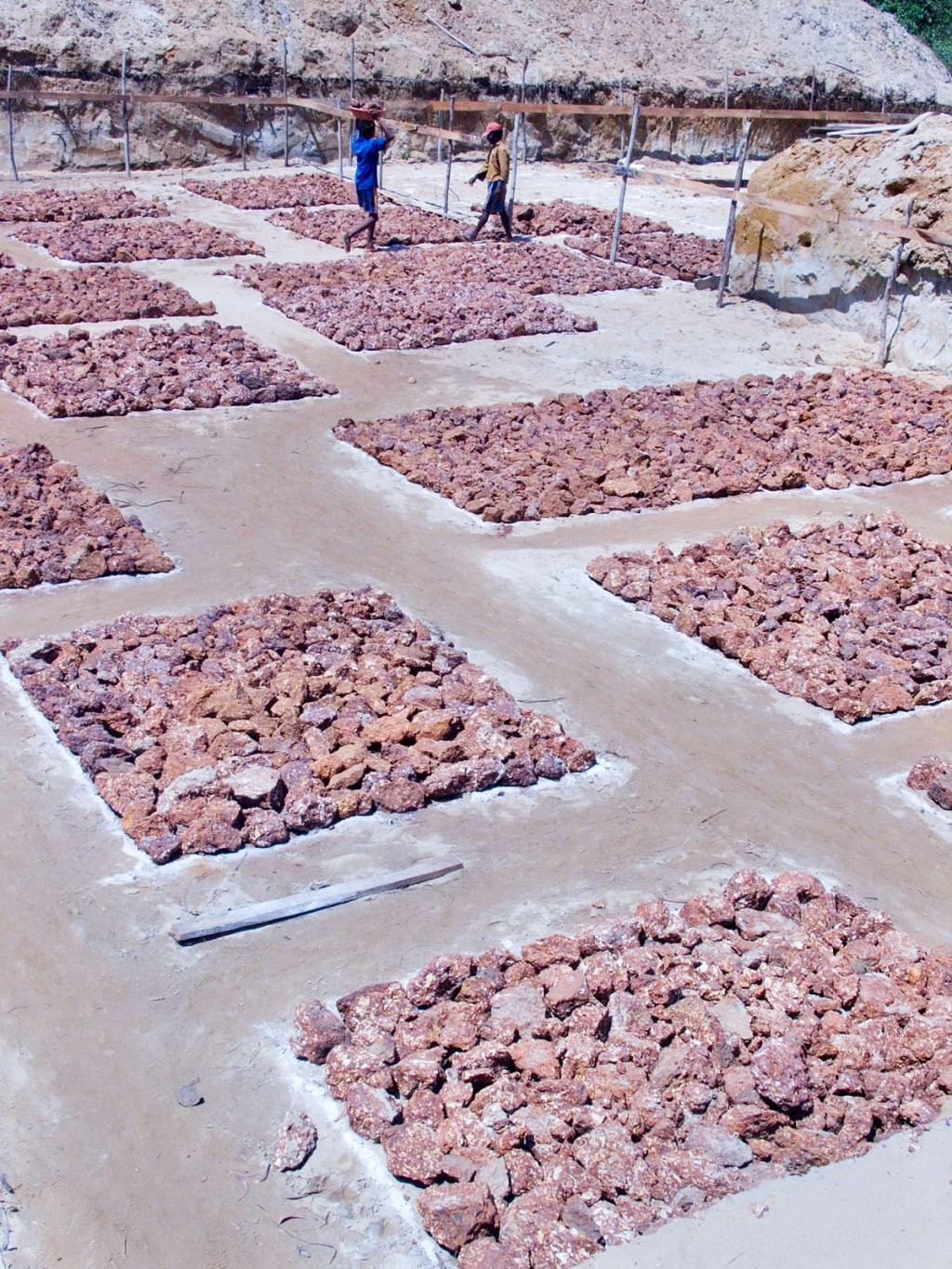

Бутовым камнем называют любые обломки скальных пород. По этому признаку материал делится на магматический, метаморфический и осадочный. Он может быть получен естественным или искусственным путем. По внешнему виду и назначению бутовый камень делится на три группы:

1. Округлый имеет овальную форму, приобретенную естественным путем. Его добывают в руслах рек. Такой материал используется в ландшафтном дизайне.
2. Промышленный имеет максимальные показатели прочности и морозоустойчивости. Бутовый камень этого вида применяется при возведении дамб и плотин или укреплении железнодорожного полотна.
3. Пастелистый отличается двумя параллельными гранями – пастелями. Он удобен для кладки заборов, фундаментов или наружных стен.

С пастелистым бутовым камнем работать удобней всего

Форма камня оказывает влияние и на конечные показатели всей кладки. Так, прочность кладки из пастелистого бута в 1,5 раза выше аналогичного показателя для кладки из рваного (неправильной формы) бута.

Характеристики

Основные характеристики бутового камня изложены в ГОСТе 2173-87. Можно выделить следующие его свойства:

1. Вес материала зависит от горной породы, из которой он получен. Кубометр легкого камня весит 1300 кг, тяжелого – 3 т. Один элемент может иметь массу до 55 кг.
2. Морозоустойчивость говорит о количестве циклов замораживания/оттаивания, которое может выдержать бутовый камень. Максимальный показатель – F400. Такой материал подходит для самых суровых климатических условий.
3. Прочность напрямую влияет на срок службы бутового камня. Самый низкий показатель – М200. Такой материал можно использовать только в декоративных целях. Самый высокий – М1400. Камень этого вида подходит для строительства дорог или мостов.
4. Насыпная плотность важна для правильного расчета необходимого количества материала. Нормальный показатель – 1,4–1,9 т/м3.
5. Радиоактивность – это параметр безопасности материала. Для использования в жилых зонах подходит бутовый камень только первого класса.

При выборе материала обращайте внимание на наличие трещин. Если они есть – это брак.

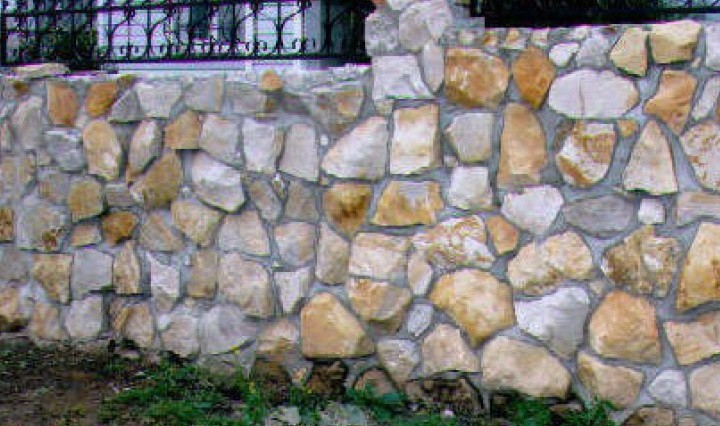

Бутовый камень прекрасно сочетается с другими строительными материалами

Технология кладки бута «под лопатку»

Сначала укладывают верстовые камни. Еще до возведения наружной и внутренней версты (внутренняя и наружная поверхность кладки) на пересечениях, а также через каждых 4 м — 5 м прямых стен монтируют маячные камни.

Затем по ним с 2-х сторон кладки натягиваются причалки – посредством них по ходу подъема кладки проверяют прямолинейность с наружной стороны стены либо фундамента. Чтоб выяснить устойчивость бута первого ряда, камни вначале кладут насухо.

Потом, когда окончательное положение камня внутри кладки будет определено, наливают слой раствора (камень предварительно поднимают). Затем камень на растворе легко постукивают молотком, в результате чего он немного осаживается.

После укладки верст приступают к заполнению забутки (середины фундамента). Раствор в забутку кладется лопатой. Раствора должно хватать с избытком и в ходе укладки камней он должен просачиваться в вертикальные и горизонтальные швы меж бута.

Требования к забутке невысокие: можно использовать камни разных размеров и формы, но обязательно соблюдать перевязку швов (менять тычки с ложками).

Чтоб камни прижались один к одному плотно, их необходимо осадить трамбовкой, молотком. Каменщик в процессе кладки должен также следить за тем, чтоб бут между собой без раствора не соприкасался, т.к. это снизит ее прочность.

Окончив работу с забуткой, приступают к расщебенке кладки. При этом слегка постукивают молотком, и щебень с раствором наполняет собой все пустоты. Каждый из уложенных рядов ровняют, добавляя недостающий раствор, а также заполняя пустоты. Такая последовательность действий соблюдается при кладке всех последующих рядов.

Одной из разновидностей кладки «под лопатку» является кладка «под скобу». Ее используют при возведении простенков, столбов. Тут необходимо подбирать камни одинаковой высоты и применять шаблон.

Еще одной разновидностью кладки «под лопатку» является кладка с приколкой лицевых поверхностей. Особенность ее заключается в том, что на лицевой поверхности камня все неровности перед укладкой во внутреннюю либо наружную версту заранее окалывают. Данную разновидность кладки применяют при обустройстве стен подвалов, столбов.

В случае осуществления кладки «под лопатку» в опалубке можно получать гладкие поверхности даже если камни не обладают нормальной для укладки постелью и ровностью поверхностей. При данном способе кладке отпадает необходимость в выполнении верстовых рядов и углов.

Возведение

Переходим непосредственно к укладке камня. Какой — то одной пошаговой инструкции вы не найдёте, поскольку существует не одна технология создания фундамента из бута. Точнее, их три: «под залив», «лопатку» и «скобу». Каждая из них имеет свои особенности и — в нашем случае — право на рассмотрение.

Вы, наверное, заметили, что в предварительных работах нет пункта о создании опалубки. Дело в том, что не во всех случаях она обязательна. Так, в случае кладки «под лопатку» она нужна только тогда, когда нужна гладкая поверхность фундамента — например, под отделку или для усиления фундамента (а это важно, когда она создана самостоятельно). А вот «под заливку» опалубка делается всегда.

Перед тем, как рассказать, как сделать фундамент по всем этим технологиям, нужно упомянуть ещё одну деталь. Длинная сторона камня называется ложком, а короткая — тычком. Именно эти названия встречаются как в разговорах, так и в статьях.

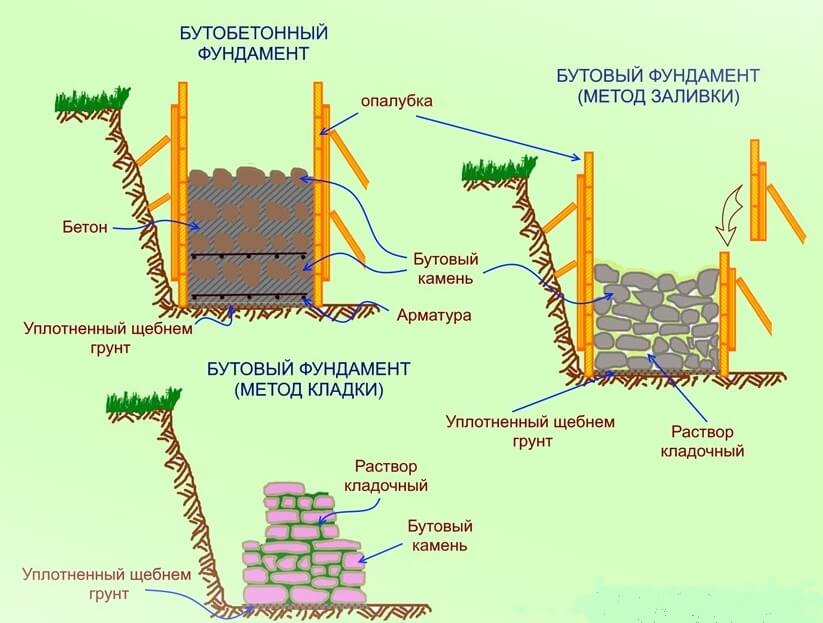

Теперь перейдём к способам. Как мы уже говорили, их всего три. Сложно в них ничего нет, при ближайшем рассмотрении это станет понятно. Итак, начнём.

«Под лопатку»

Здесь работы проводятся следующим образом:

1. Сначала насухо укладывается тычковый ряд.
2. Камни трамбуются, пустоты между ними заполняются щебнем.
3. Ряд заливается раствором.
4. Укладывается тычковый ряд. Его толщина, как и предыдущего, равна примерно 30 см. Необходимо соблюдать и высоту: она должна быть примерно одинаковой.

В любом способе камни не должны соприкасаться друг с другом.

«Под залив»

Как уже говорилось, в этом случае обязательно нужна опалубка. Здесь размеры бута не настолько важны. Этот способ выбирают нечасто, поскольку такой фундамент обладает довольно низкой прочностью. Поэтому на них чаще возводят заборы, максимум — лёгкие каркасные бани. Технология выглядит следующим образом:

1. Укладывается тычковый ряд, защебенивается, трамбуется и заливается раствором (75% песка и 25% цемента, то есть, 3 : 1).
2. Укладывается ложковый ряд, далее все процедуры повторяются.
3. Верхний слой заливается примерно полуметровым (от 40 до 60 см) слоем смеси с осадкой конуса до 6 см и уплотняется, пока раствор не сможет проникать в кладку.

Если вы делаете кладку «под залив», задумайтесь об аренде виброуплотнителя. Его использование повышает прочность основания примерно до 40%.

«Под скобу»

На этой технологии останавливаться особенно подробно нет смысла, поскольку он аналогичен способу «под лопатку». Единственное, что в этом случае размер и форма камней должны быть практически одинаковыми. Такое основание выйдет более дорогим и отнимет больше времени. Поэтому «под скобу» делают такие элементы, как простенки и столбы.

Во многих случаях нужно соблюдать перевязку швов. Кладка бутовая «под залив» этого не требует. Также важно заполнение пустот: в противном случае в них может попасть вода и разрушить конструкцию.

Некоторые хитрости в возведении бутовой основы

Для достижения приемлемого результата, возводя бутовый фундамент необходимо знать, как упростить работу, одновременно повышая эффективность действий:

• раствор, используемый для выполнения заливки, требуется периодически перемешивать вибратором до полного окончания работы;
• когда работа по определенным причинам приостанавливается на срок более суток, требуется на поверхности уложенного бута положить специальное покрытие, защищающее сооружение от преждевременного пересыхания (перед возобновлением стройки зачистите, слегка увлажните все сооружение, чтобы не нарушать сцепку предыдущего слоя со следующим);
• чтобы продолжить выполнение кладки, застывший раствор наколите острым инструментом, уберите лишние части для обеспечения качественного сцепления цементной смеси;
• если укладываете камень в траншею, где откосы пологие, в пространстве, остающемся между стенкой и бутом, создавайте площадку;
• при крутых откосах внутри траншеи непременно делайте подмостки с внешней стороны;
• для удобства рекомендовано использовать помощника;
• стены траншеи лучше укреплять щитами.

Устройство и виды ленточного фундамента

Фундамент – это то основание, которое призвано надежно поддерживать жилой дом или другое строение от обвала и разрушения. Для различных видов строений предусмотрены разные типы оснований, они рассчитываются с учетом веса здания и плотности грунта. Сегодня на сайте stroisovety.

org мы рассмотрим устройство ленточного фундамента, который является универсальным и применяется как при возведении зданий с достаточно большим весом, например, при строительстве многоэтажных домов, так и при строительстве коттеджей, гаражей, хозяйственных построек и других подсобных строений, так необходимых для нашей повседневной жизни.

Специалисты обращают внимание на то, что каждый проект является индивидуальным, поэтому технология ленточного фундамента предусматривает различную ширину и глубину. Для его заложения не требуется какая-то особая строительная квалификация, и все же от точного выбора конструкции фундамента, тщательного подбора материалов и правильного техничного исполнения работ зависит прочность и долговечность возводимого дома, коттеджа или любого другого строения. Из этого следует, что отношение к закладке фундамента должно быть однозначно серьезным.

Виды ленточного фундамента

Разновидности ленточного фундамента

Ленточный фундамент традиционно закладывают под здания с тяжелыми каменными, кирпичными или бетонными стенами, он может быть мелко-заглубленным и глубоким, при этом мелко-заглубленный ленточный фундамент менее трудоемкий, так как не требует рытья глубокого котлована и рассчитан на траншею глубиной 50-70 см в зависимости от плотности грунта.

Ленточные фундаменты надежны и прочны, но для их устройства требуется много материала, из-за чего они считаются дорогими, поэтому экономически целесообразно устраивать их на сухих, не пучинистых грунтах, то есть не подвергающихся замерзанию.

Даже если здание строится из более легких материалов, такой фундамент может играть роль заглубленного цоколя и служить одновременно основанием подвала или утепленного подполья.

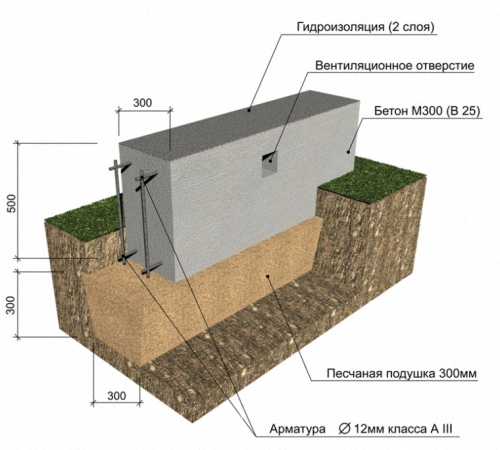

Традиционное устройство ленточного монолитного фундамента предусматривает заливку бетона, заполняя одновременно всю опалубку, в результате чего получают цельную монолитную конструкцию из армированного бетона по всему периметру.

Такой вид фундамента считается универсальным и может применяться в различных климатических зонах под строительство малоэтажных зданий. А при более глубокой заливке и усилении армированного пояса фундамент способен выдерживать и большие нагрузки, что позволяет увеличивать этажность здания при строительстве на плотных грунтах.

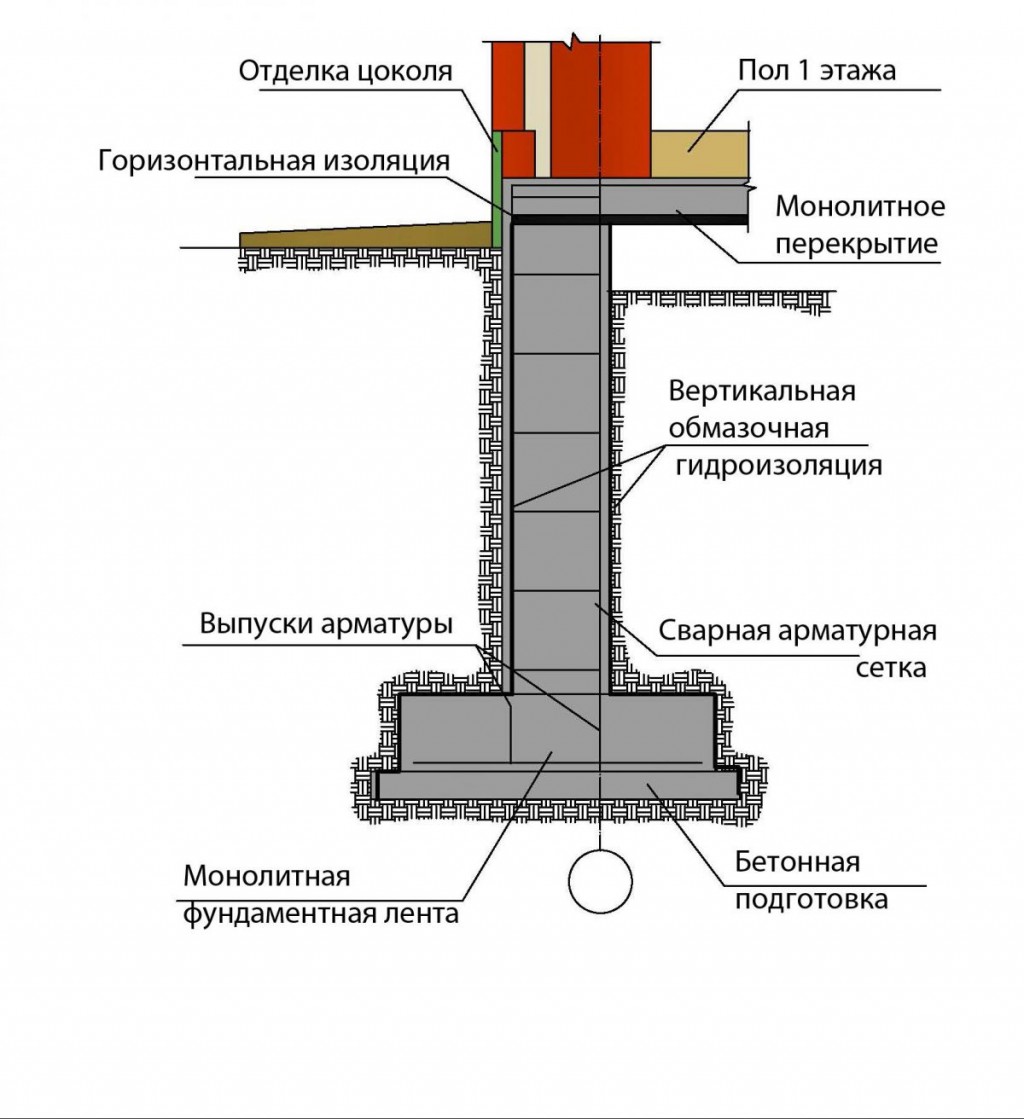

Ленточный монолитный фундамент

Усиление основания ленточного фундамента

Вопрос, как увеличить прочность и одновременно уменьшить расходы, позволяет решить устройство свайно-ленточного или так называемого столбчатого фундамента. Это наиболее распространенный и в то же время дешевый вид основания.

Свайно ленточный фундамент

По затратам труда и расходу материалов он намного выгоднее экономически, особенно при глубоком заложении в пучинистых грунтах и при необходимости заливки ниже уровня замерзания. В таких случаях сверлятся шахты на необходимую глубину, армируются и заливаются бетоном. После чего поверх этих свай (или столбов) устанавливается опалубка и армируется в связке со сваями, в результате чего получают глубоко-заглубленный прочный фундамент.

Еще один вид основания из этой серии монтируется из отдельных элементов, бетонных блоков и подушек под них. Такой сборный ленточный фундамент может быть как мелко-заглубленным, так и глубоким. Он применяется в местностях с наличием грунтовых вод, при этом нижняя часть траншеи выравнивается подушкой из крупнозернистого песка.

Песок трамбуется, и на него укладывают бетонные подушки, которые имеют широкую пяту у основания и сужаются к верху под размер блока. Соединяются они цементным раствором, и после того как блоки выкладывают по всему периметру, устанавливается опалубка, укладывается арматура, затем заливается бетон, создавая монолитный армированный пояс.

Устройство опалубки

Надежная опалубка для ленточного фундамента обеспечивает правильную геометрию закладываемого основания. Монтаж таких конструкций требует внимательного и ответственного отношения со стороны исполнителя. Даже при том, что нижняя часть фундамента всегда неровная, нужно собрать опалубку таким образом, чтобы верхняя ее часть была горизонтально ровной.

Для этого траншея копается шире заданного размера для установки в нее деревянных щитов. Внутри ставятся распорки необходимой ширины, а верхняя часть выравнивается и скрепляется перемычками.

При закладке мелко-заглубленного фундамента важно помнить, что чернозем не может служить несущим основанием, поэтому глубина ленточного фундамента должна быть, как минимум, ниже этого слоя грунта. А заглубленный фундамент, в основном, используется при строительстве зданий, имеющих подземные гаражи или подвальные помещения, в местах с большими перепадами высоты почвы, а также на песчаных грунтах. В остальных случаях применяются более дешевые варианты, которые предусмотрены каждым отдельно взятым проектом.

Несмотря на то, что устройство ленточного фундамента не предусматривает специальной квалификации, эта часть строительных работ является самой важной в плане надежности. Полная расчетная нагрузка на основание будет достигнута только по завершении всех работ, а иногда и после заселения людей, поэтому при монтаже самого фундамента очень важно выдерживать все технические нормы, предусмотренные проектом: количество, диаметр и схемы укладки арматуры, а также соответствие марки бетона.

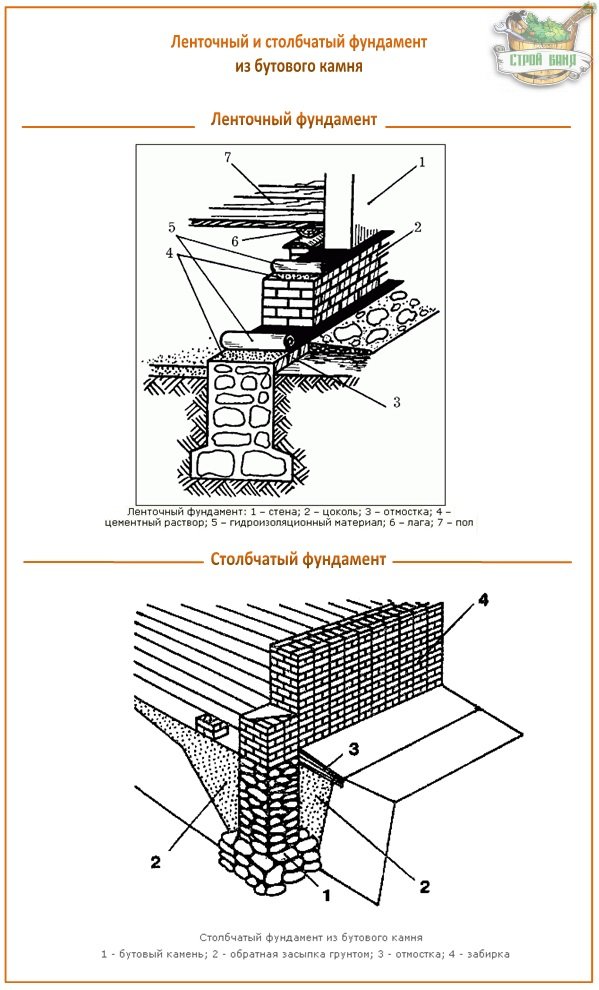

Виды фундамента из бутового камня

Прежде, чем строить фундамент из бутового камня своими руками, нужно выбрать вид основания, который соответствует требованиям и обеспечит будущему зданию нужные параметры и свойства.

Основные виды бутового основания:

1. Ленточного типа – используется чаще всего, актуально для зданий с несколькими этажами, подвалом, построенных из любых строительных материалов (тяжелых в том числе)
2. Столбчатого типа – больше подходит для деревянных одноэтажных зданий: обычно бутовые столбы монтируют под углами стен, в стыках наружных и внутренних стен

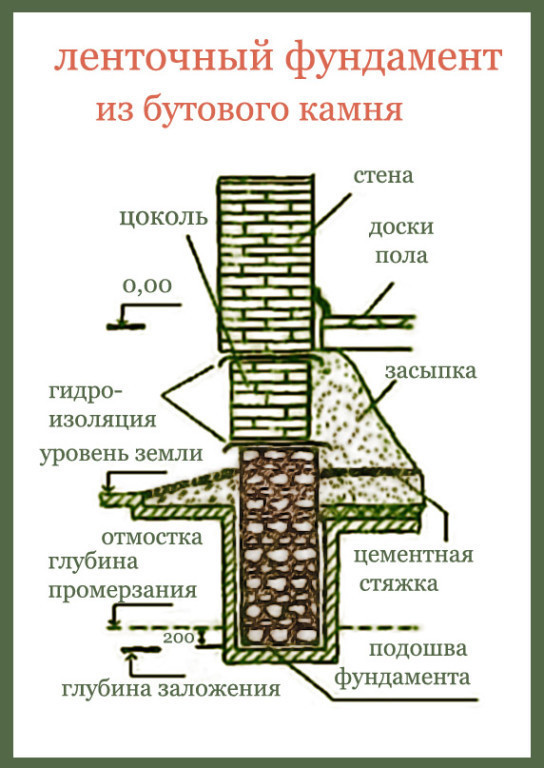

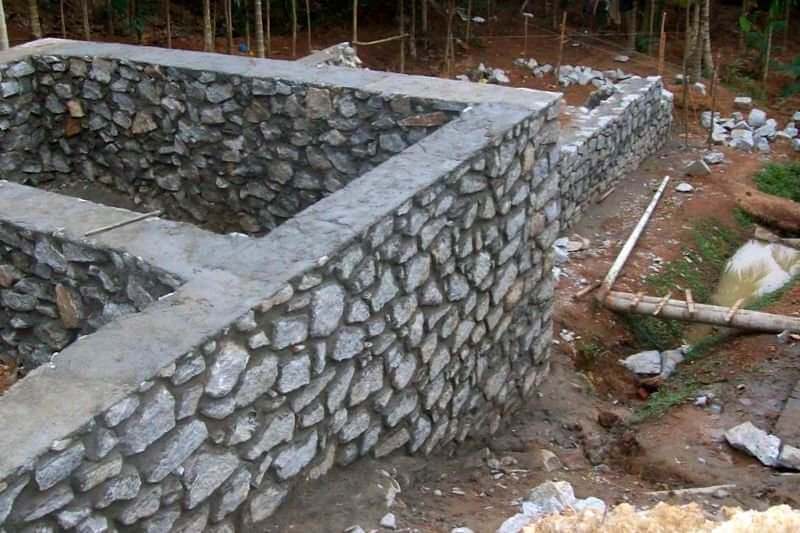

Работа над ленточным основанием из бута

Чтобы сделать ленточный фундамент из бутового камня необходимо подобрать подходящий участок. Зачастую такой вид основы под строение используют в местах со сложными почвами, которые склонны к вспучиванию.

Перед тем как приступить к основной работе, нужно исследовать место застройки и изучить гидрогеологическую особенность местности. Нужно обратить внимание в первую очередь на уровень залегания грунтовых вод, почвенную влажность, а также глубину, на которую промерзает земля. И только потом можно рыть траншею.

Предварительно необходимо разметить участок, используя обычную рулетку либо же деревянные колышки и бечевку. Ров можно вырыть самостоятельно при помощи лопаты или же приобщить к работе экскаватор.

От размеров каменных глыб напрямую зависит, каким будет фундамент. Стены траншеи должны быть шире бута на несколько сантиметров, поскольку укладывать камень впритык специалисты не рекомендуют. А глубина рва должна быть не меньше метра.

Правильное армирование колонн

Все опоры столбчатого фундамента необходимо обязательно армировать для надежности и крепости сооружения

Армируют все колонны стальными прутами. Для продольной установки применяют прутья класса АIII сечением от 12 до 16 мм. Для поперечного армирования можно использовать пруты с гладкой поверхностью сечением 6-8 мм.

Важно: армирующий пояс лучше всего вязать специальной стальной проволокой, поскольку сварка нарушает свойства металла и снижает прочность готового армирующего каркаса.

Для столбов круглого сечения арматуру изготавливают из трех продольных прутов с расположенными поперечно ребрами. Их шаг должен составлять 15-20 см. Для квадратных опор технология создания армирующего каркаса такая же, с той лишь разницей, что используются четыре продольных прута.
