Шаг вязки арматуры для ленточного фундамента

С чего начать армирование

Работа по устройству фундамента начинается с разметки и подготовки грунта. Бетон можно заливать непосредственно в почву (в плотных грунтах выкапываются траншеи по размеру заливаемого фундамента) или в опалубку (рекомендуемый вариант). Перед тем, как залить бетон, необходимо провести тщательное армирование фундаментной ленты. Это можно сделать своими руками. Перед началом работы составьте схему армирования – это позволит точно вычислить требуемое количество материала.Для частного строительства применяется ребристая арматура диаметром 12-18 мм класса А3. В том случае, если высота фундамента больше 150 мм, прутья устанавливается вверху и внизу, между собой ее связывают гладкой проволокой класса А1 с диаметром 6-8 мм. В результате образуется конструкция, в сечении представляющая собой квадрат или четырехугольник с прямыми углами, углами которого служат продольно расположенная арматура 12-18 мм, а стенками поперечные связки из гладких прутов 6-8 мм.

Для мало высотного строительства достаточно арматуры диаметром 12-14 мм. Более толстые пруты только удорожают строительство, использование их особого смысла не имеет.

Поперечные связки устанавливаются с внешней стороны конструкции и придают арматурному каркасу жесткость. Расстояния между прутами указаны в инструкции СНиП 52-01-2003.

Расстояние между прутами продольной арматуры должно быть «не более двукратной высоты сечения элемента и не более 400 мм», а «шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм».

Экономия на материале неуместна, но увеличение его количества прочности фундаменту не прибавит. Основную нагрузку воспринимает продольные плети каркаса, при этом верхние работают на сжатие, а нижние на растяжение.

Способы вязки арматуры и их особенности

Выбрать можно любой, но стоит учитывать при этом габариты будущего строения, а также требования к характеристикам фундамента. Выделяют четыре способа монтажа арматуры:

1. Собственноручная вязка;
2. Короткая скрутка;
3. Нижнее подхватывание;
4. Одной правой.

Своими руками

Проволока берется в руки и сгибается вдвое. Далее делается изгиб около пальца на 1/3 петли, в которую будет вставляться крючок после накладывания на арматурную конструкцию. Крючок вертится, захватывая проволоку с другой стороны и оттягивая по направлению к себе. Теперь его нужно извлечь, а концы подогнуть или обрезать, если они превышают допустимую длину.

Количество самих витков определяется на практике. Рекомендуется сделать 3-5 оборотов. Если их меньше, обвязка будет держаться слабо, больше – порвется проволочный каркас.

Короткая скрутка

Складываем проволоку пополам, прижима рукой к каркасу и загибая кончики в свою сторону. Потом необходимо вставить крючок, прокрутить, достать и загнуть окончания проволоки.

Этот способ более надежный, чем предыдущий. Главное – делать скрутки как можно короче, а не длиннее. Для этого проволока подгибается перед моментом оборота таким образом, чтобы крючок совершил до 4 вращательных движений.

Нижнее подхватывание

Берется отрезок проволоки и перегибается надвое. Заводить нужно из положения снизу, захватывая петельку при помощи крючка. Остаточный «хвостик» перегибается, принимая вид петли, и скручивается. Подобный вариант вязки прочный и не требует использования особых инструментов.

Одной правой

Наиболее простой метод вязки арматуры, который можно выполнить самостоятельно и без помощников. Крючок продевается в петельку. Производится захватывание крючком второго конца, который находится в руке. В это же время делается прогиб вниз, пропуская проволоку сквозь крючок. Он вытягивается на себя, делается прокрутка 2-3 раза. Основное преимущество способа в том, что все действия выполняются одной правой рукой, а левая – свободна. Это можно использовать для фиксации в неподвижном положении арматурного каркаса.

Сводная таблица со всеми способами монтажа арматуры, а также их достоинствами и недостатками.

Основательно выполненная арматура для ленточного фундамента позволяет выдерживать противостояние нагрузке и деформации. Но даже самые ничтожные погрешности могут стать причиной образования трещин, способствовать разрушению основания или его проседанию.

Схемы вязки

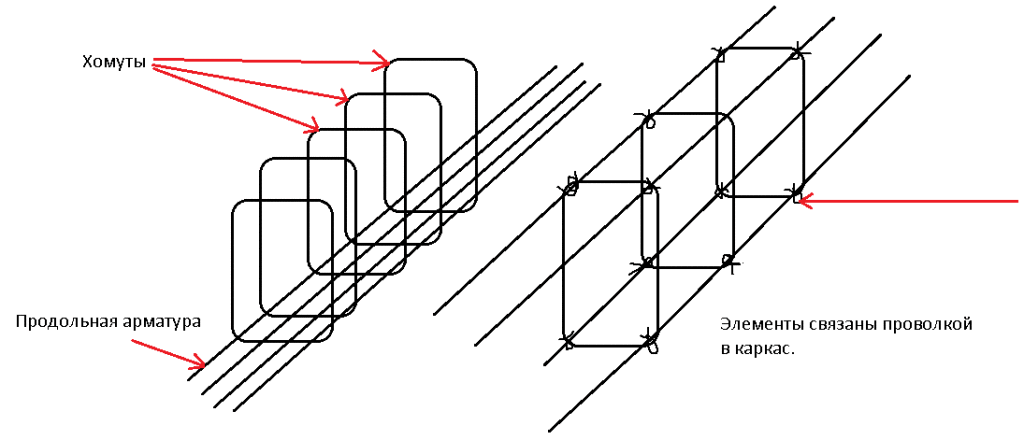

Обычно каркас для ленточного фундамента связывают в форме прямоугольного параллелепипеда.

Размещение прутьев должно соответствовать размерам фундамента.

Поэтому предварительно необходимо составить чертёж и рассчитать размеры расположения составляющих каркаса.

Горизонтальные прутья не рекомендуется устанавливать друг от друга на расстоянии меньше чем 20 см и больше 40 см. Шаг между вертикальными прутьями составляет около 15 см. Правильное расположение прутьев существенно влияет на прочность фундамента.

Предоставим несколько примеров схем вязки арматуры для ленточного фундамента:

1. Для устройства мелкозаглублённого фундамента используется арматура с диаметральным сечением не менее 12 мм. Обычно для такого типа фундамента используется каркас их четырёх горизонтальных прутьев, которые соединяются между собой вертикально размещёнными отрезками арматуры. Подготовленный короб помещается в траншею на расстоянии 10 – 15 см от её дна. Размеры короба обычно рассчитывается таким способом: от общей ширины и высоты фундамента вычитают 20 см.
2. Следующий вариант предусматривает заблаговременное приготовление закруглённых рам прямоугольной формы. Затем к ним прикрепляются горизонтальные стальные прутья. Все размеры соответствуют первому варианту.
3. Самым сложным, но и надёжным является схема вязки арматуры в виде строения кристаллической решётки. Такой вариант каркаса обычно обустраивается в фундаментах многоэтажных домов.

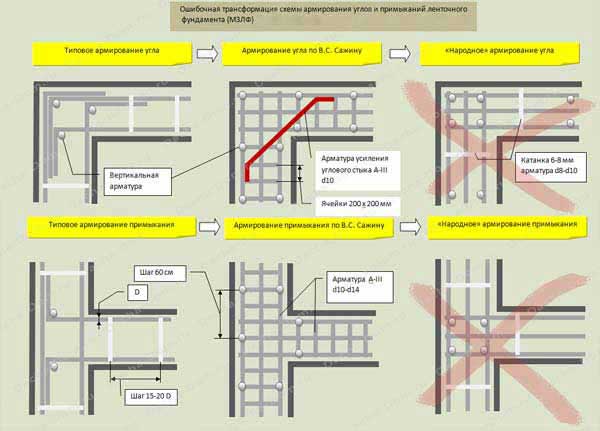

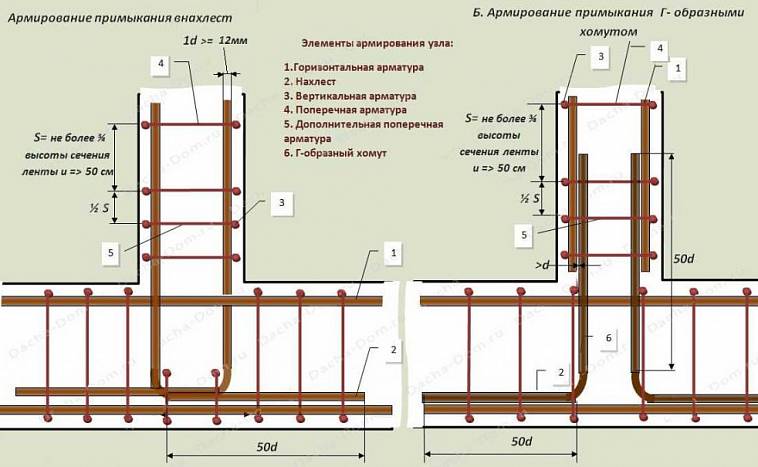

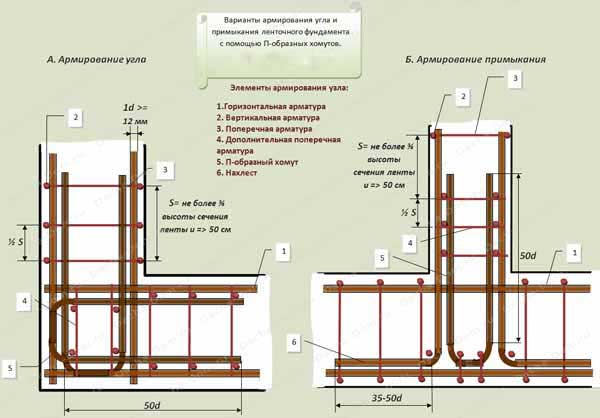

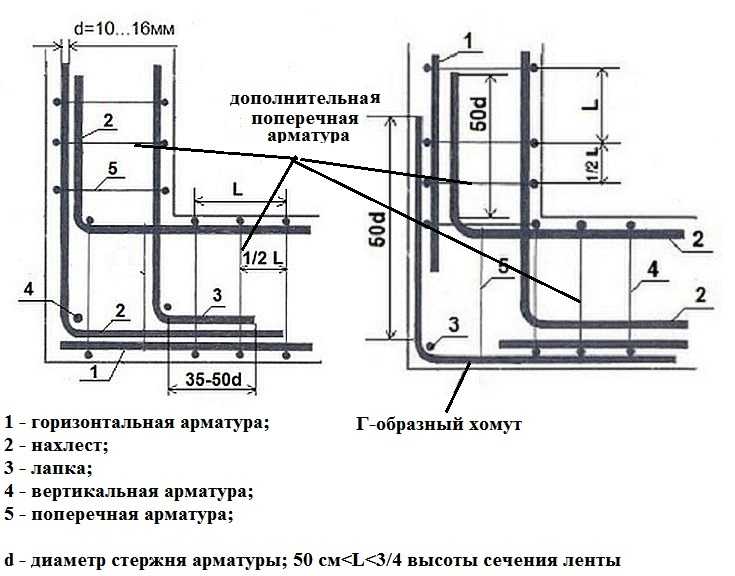

4. Очень важным моментом является правильное армирование углов ленточного фундамента.

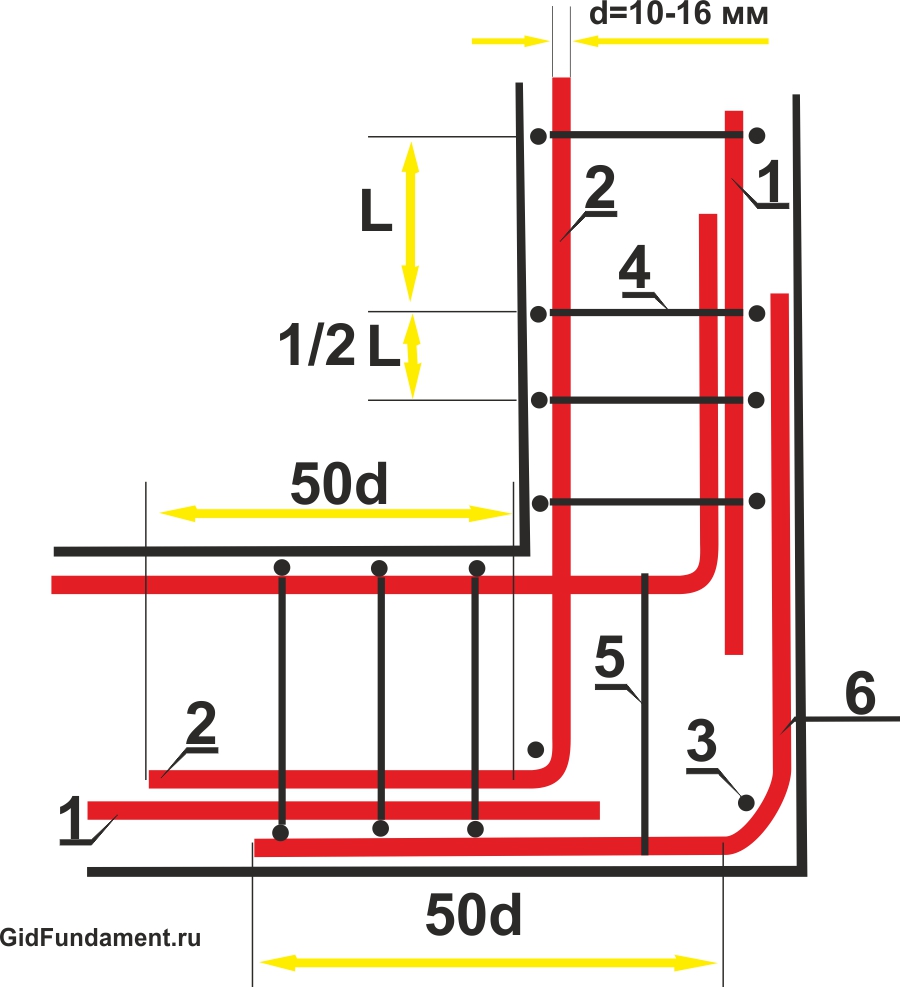

Армировать углы лучше специальными г-образными стальными прутьями, которые устраиваются так, чтобы они заходили на горизонтальный пояс приблизительно на один метр.

Вязание арматуры стеклопластикового вида

Данный материал появился в строительных магазинах совсем недавно. Его предназначение заключается в постройке одноэтажных-трёхэтажных зданий или при каких-либо бытовых работах. По сравнению со своим стальным собратом данная арматура не подвержена коррозии, у неё нет швов, при растягивании сохраняет свою прочность.

К тому же у неё низкие показатели теплопроводимости, именно поэтому в дальнейшем не возникнут холодные мостики. Но есть и минусы, например, при изгибе снижается прочность.

Профессионалы применяют данный материал для создания бетонных ограждений, а также для пеноблоков, кладок из газоблоков. Сразу возникает вопросы. Какие существуют особенности у данного материала и как его правильно вязать?

Правила сборки

Параметры каркаса под ленточный фундамент определены, можно переходить к монтажным процессам. В первую очередь надо нарезать арматуру на элементы по длине. С вертикальными и поперечными ясно. На нашем примере это будет:

• вертикальные 90 см;
• поперечные 40 см.

Количество рассчитывается с учетом общей длины траншей. К примеру, длина выкопанных траншей под стенами равна 100 м, этот показатель надо разделить на шаг укладки арматуры. Если это 20 см, то 100/0,2=500 штук и того, и другого вида.

Что касается продольных прутьев, за основу берется параметр длины одного прута. Он равен 11,7 м, с учетом перехлеста вязания применяется величина 10 м. Поэтому в одном ряду продольных стержней: 100/10=10 штук. В случае с шагом 20 см рядов 5, плюс две решетки, получается, что потребуется для сборки каркаса: 10х5х2=100 штук арматурных прутов длиною 10 м.

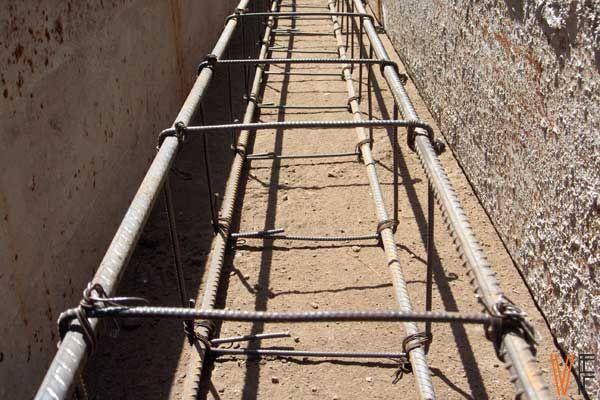

Вязка арматуры под ленточный фундамент

С целью вязки арматуры под ленточный фундамент применяется  в основном  вязальная проволока со следующим диаметром — от 0,8 и вплоть до 1,2 мм.  Её нарезают на куски с размером   от 10 до 20 см.  Минимальное количество соединений при этом должно составлять половину от имеющегося количества пересечений.

Однако в случае частного домостроения, арматурный каркас зачастую сваривают  вместо использования проволоки. Это делается для ускорения процесса.  При этом  существует несколько способов актуальной  вязки арматуры:

• С использованием плоскогубцев. С этой целью проволока складывается вдвое.  А её концы закручиваются и фиксируются  с применением  плоскогубцев с тупыми зубцами.
• Кроме того, могут быть использованы шуруповерт со специальной насадкой, а также крюк.  В этом случае отрезки проволоки  также складываются пополам и петлей цепляются за крюк.  В местах пересечения обрабатываемой  арматуры концы обматывают, а затем закладывают снова на крюк.  После этого, проворачивая крюк,  производят вращение. Для этих целей можно  также использовать шуруповерт.

Что такое вязка арматуры

По своей сути вязка прутов металлической арматуры является соединением отдельных прутов в одну конструкцию, чем-то вроде сборки большого конструктора. Такая операция необходима во много, для того чтобы и металлический каркас, и бетон, соединившись, в одно целое равномерно распределяли возникающие деформации.

Сама вязка во многом зависит от многих факторов:

• назначения фундамента;
• расчетных нагрузок на основание;
• типу грунта на участке строительства;
• технических и линейных характеристик фундамента.

Соединение прутов армирующего каркаса разделяется по схеме вязки и методу соединения – методу вязки.

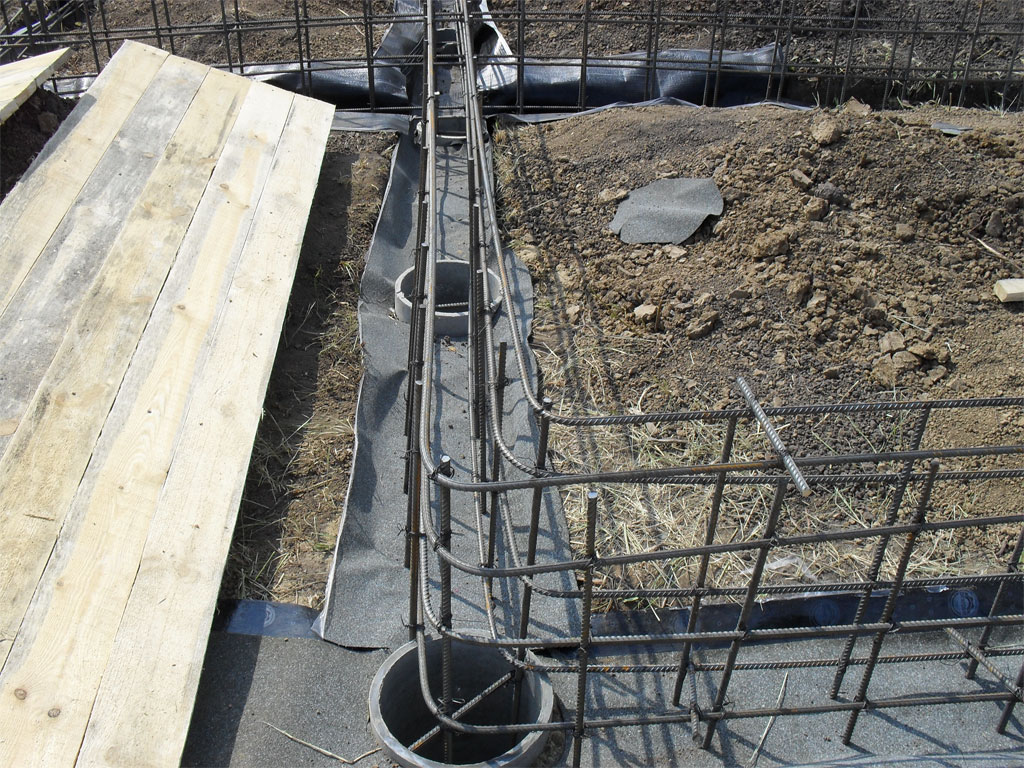

Технология армирования

Каркас для ленточного фундамента делается по размеру траншеи или уложенной в нее опалубки, в соответствии с заранее составленным проектом. Сборка начинается после обустройства отсыпки.

Проводится этот процесс в такой последовательности:

1. Элементы конструкции раскладываются на ровной поверхности в соответствии со схемой.
2. Монтаж нижнего горизонтального пояса. Сначала продольные элементы стыкуются поперек, затем к ним присоединяются вертикальные хомуты.
3. Сборка верхнего уровня секции. Применяются стяжки или проволока. Проверяется прочность соединения.
4. Изготовление угловых участков. На них устанавливаются дополнительные стойки, так как эти места принимают максимальную нагрузку.
5. Закрепление на прутах распорок, которые обеспечат правильное и устойчивое положение каркаса в пространстве.
6. Сборка, укладка и фиксация последующих ярусов, если проводится строительство заглубленной ленты.
7. Установка и крепление в опалубке отрезков труб, которые будут использоваться для прокладки коммуникаций или в качестве продух.

В заключение выполняется замешивание и заливка бетона.

Как правильно вязать арматуру для фундамента, какие нужны инструменты и материалы для вязки арматуры

Как известно, фундамент является главной составляющей любого здания. От того, каким он будет, во многом зависит срок эксплуатации, а, значит, и комфортное проживание в доме. Построить надежный и комфортный дом реально, главное — знать правила вязки арматуры при строительстве фундамента под дом и не нарушать ее.

Здесь все взаимосвязано. Основание — это гарант и базис безопасности всего здания, а каркас из прутьев арматуры является главным компонентом долголетия и крепости фундамента. Это позволяет связать основание из железобетона намертво.

Арматурные железные прутья имеют функцию сопротивления всем нагрузкам, направленным на растяжение, они повышают усилия зон сжатия. Монтажная арматура также способна скрепить рабочие прутья в каркасе.

Главной задачей арматурного каркаса является недопущение деформации и растрескивания бетона под весом здания, а также влиянием сил пучения грунтов. Это означает, что правильно собранное армирование предотвратит разрушение самой постройки и ее основания. Из всего вышесказанного следует, что важность не нарушения технологии вязки фундамента является первостепенной.

Подготовка к процессу вязки арматуры

Стоит сразу отметить, что самостоятельный процесс вязки не из легких, гораздо проще, если у вас есть хотя бы один помощник. Кроме того, еще одни помощник нужен, чтобы укладывать и передвигать готовую конструкцию на ее место. Перед самим процессом вязки нужно произвести некоторую подготовку к этой операции:

• определить какую арматуру используют для ленточного фундамента;
• произвести расчет арматуры для ленточного фундамента;
• приобрести и привезти на стройплощадку материал;
• купить отожженную проволоку с диаметром 0,8−1 мм;
• порезать арматуру на необходимые размеры.

Если вам нужно создать монолитный ленточный фундамент, то логично будет подготовить арматурные короба квадратной формы в сечении и с длиной сторон 350−400 мм. Если габариты позволяют, то длина коробов должна быть около 3 метров. Обычно, арматура на строительном рынке или складе в длину бывает 3−6 метров. По этой причине на длинные стороны коробов железные прутья уложить будет легко, а вот на квадраты (350−400 мм) вам ее придется резать. Кроме того, нужно сделать запас отрезных кругов, а также купить или арендовать угловую шлифовальную машинку (УШМ).

Основной инструмент

Помимо прочего, очень важно создать рабочий инструмент для такой задачи, как вязка арматуры — это крючок.

Сделать его можно из стального электрода или мастерка, также он продается в строительном магазине. Главное, чтобы крюк был из очень прочной проволоки, а его загиб был в 90 градусов.

Арматура вяжется из отожженной низкоуглеродистой стали, поэтому такая проволока будет легко гнуться и не поломается.

В случае если все же проволока сгибается неохотно, ее нужно подержать около 30 минут над открытым огнем, а потом остудить. Не стоит применять очень толстую проволоку, поскольку согнуть ее довольно нелегко, а тонкую придется складывать вдвое. Для процесса вязки арматуры прекрасно подходит проволока 30−40 см в длину, которая сгибается пополам.

Как правильно армировать фундамент

Перед началом создания армирования для ленточного фундамента нужно рассчитать фактические нагрузки здания. Это позволит ответить на вопрос какую использовать арматуру.

Важно подобрать ее нужного диаметра, а монтаж производить с определенным шагом.

К примеру, при армировании такого фундамента под гараж допускается использование арматуры с диаметром в 12 мм, а для жилого дома подобный диаметр не подходит.

Армирование производится так, чтобы конструкции из металла расположились внутри основания, но к наружной поверхности были не ближе, чем на 5 см. Схема армирования предполагает расположение арматуры в качестве каркаса, при этом пруты укладываются с шагом в 10−25 см.

Важное значение при создании арматурного каркаса для ленточного фундамента имеет метод крепления арматуры. Лучше всего арматуру соединять проволокой, т. к. сварка сделает металл тонким в зоне шва.

Схема армирования может быть горизонтальной или вертикальной. При использовании вертикальной схемы арматуру нужно укладывать попарно с шагом в 30 см, а при горизонтальной схеме — с шагом в 200 см. Очень важно при этом на стыках использовать вертикальную схему.

Технология армирования

1. Для вязки нужно использовать деревянную опалубку, закрепив на ее стенках пергамин строительным степлером. Пергамин нужен для того, чтобы древесина не впитывала влагу из раствора цемента.
2. Верхний уровень заливки раствора обозначается натянутой леской.
3. На дне котлована укладываются куски кирпича, так арматура будет расположена в 5 см от земли. От стенки котлована арматурный каркас должен отступать на те же 5 см. Это позволит каркасу расположиться полностью внутри бетона. Так усиливается прочность фундамента.
4. Лучше всего армировать ленточный фундамент цельной арматурой без лишних соединений.
5. Армированный каркас собирается так: по периметру всего основания вбиваются металлические прутья, к ним потом вяжется верхний и нижний пояс. Такая работа делается с применением специального крюка и проволоки.
6. Заливают слоями бетон.
7. Каждый слой нужно утрамбовывать специальной трамбовкой, чтобы устранить пустоты.

Если вы хотите, чтобы армирование вашего ленточного фундамента было качественным и надежным, важно расположить стержни под углом в 90 градусов друг к другу, предварительно произведя расчет всей конструкции.

Так что, как видите, процесс создания армирования очень важен и потребует некоторых навыков. Но, главное — соблюдать технологию (произвести расчет и использовать качественный материал) и придерживаться основных канонов вязки арматуры, что непременно продлит срок службы дома.

Армирование углов: какие материалы используются

Для увеличения прочности и устойчивости ленточного фундамента, располагаемого на небольшой глубине, следует применять прутки высокого качества, толщина которых составляет не менее 1 см. Максимальный диаметр 2 см. Вязка осуществляется с помощью специальной проволоки с сечением около 1 мм. Прутья должны быть без повреждений (в том числе без очагов коррозии). Иметь рифленую поверхность. Длина выбирается максимальная из возможных, чтобы минимизировать необходимость организации стыковки. Регламентированы следующие нормы при выборе подходящего сырья:

• арматура берется пригодная для сварки (если подходит, то в названии будет стоять буква С);
• устойчивость к ржавчине на высоком уровне (буква К в наименовании);
• индекс прочности определяется исходя из основного материала изготовления (сталь А2, или А3 самый оптимальный вариант), такие прутья не меняются при связке проволокой.

Для бетона необходим качественный цемент (М-200 — М-400). А также фракция из гравия, песок и вода. Все это соединяется в долях, определяемых исходя из конкретного проекта строительства.

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

• Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
• Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
• Вращательными движениями крючка создается скрутка из нескольких оборотов;
• Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Нормы и правила выполнения работ

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

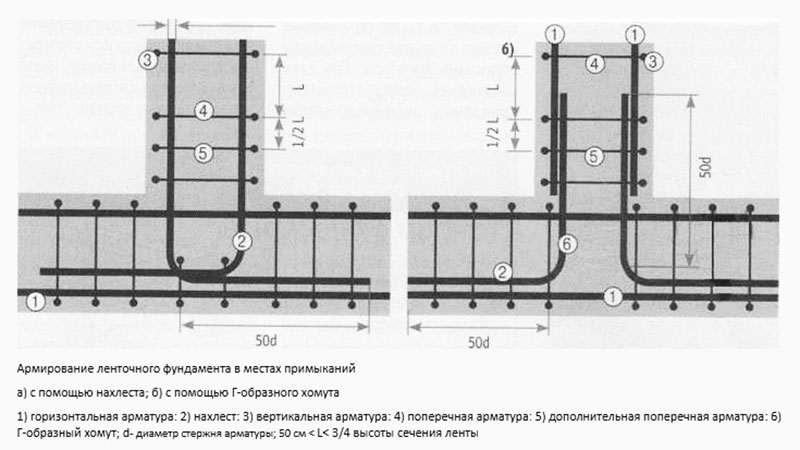

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

• 300 мм для прутков диаметром 10 мм;
• 380 для 12 мм;
• 480 для 16 мм;
• 580 для 18 мм;
• 680 для 22 мм;
• 760 для 25 мм.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Гибка всех элементов для армирования фундамента, выполняется на холодную. Ни в коем случае не нагревая арматура, так как это приведет к потере её прочности.

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 . Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения см 2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см 2 ) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см 2 , а это больше чем 2,8 см 2 , которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см 2 . Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см 2 , чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

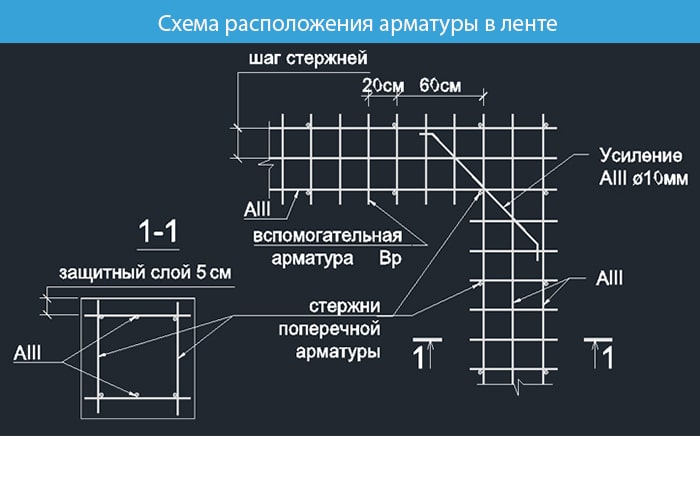

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

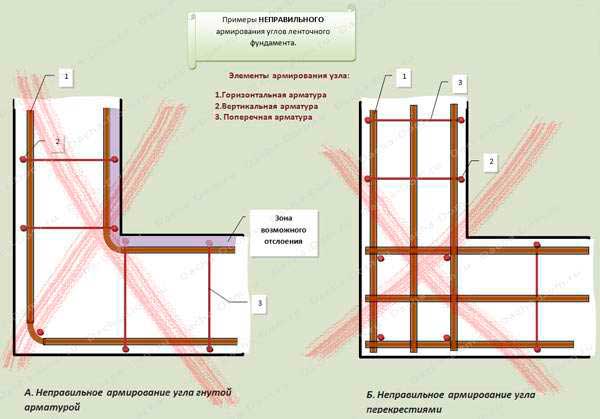

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

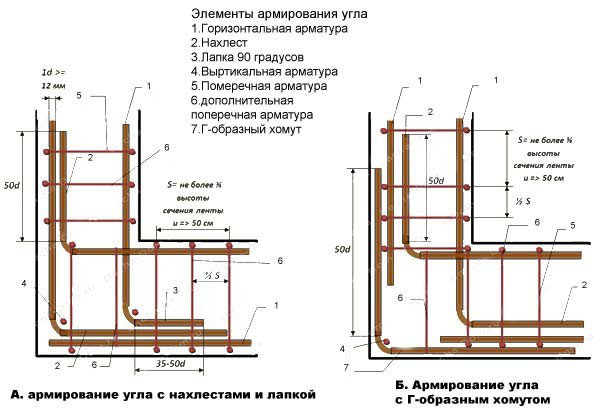

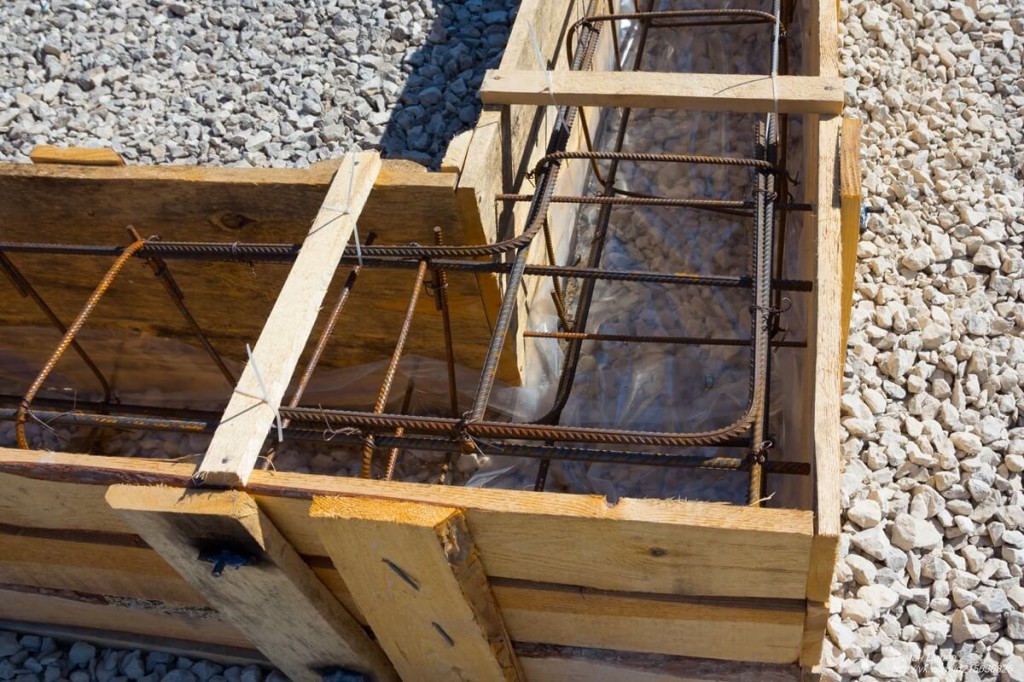

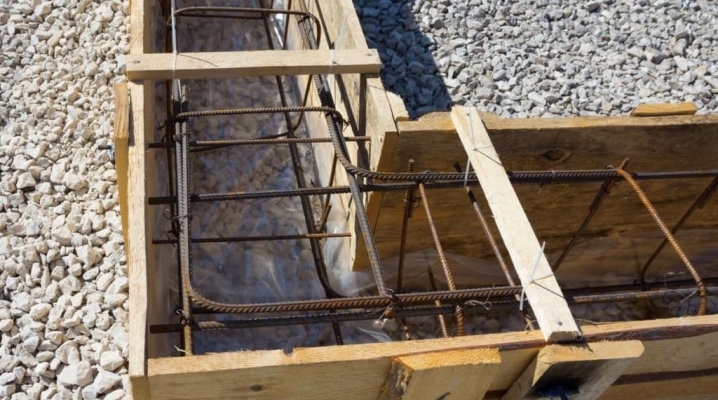

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

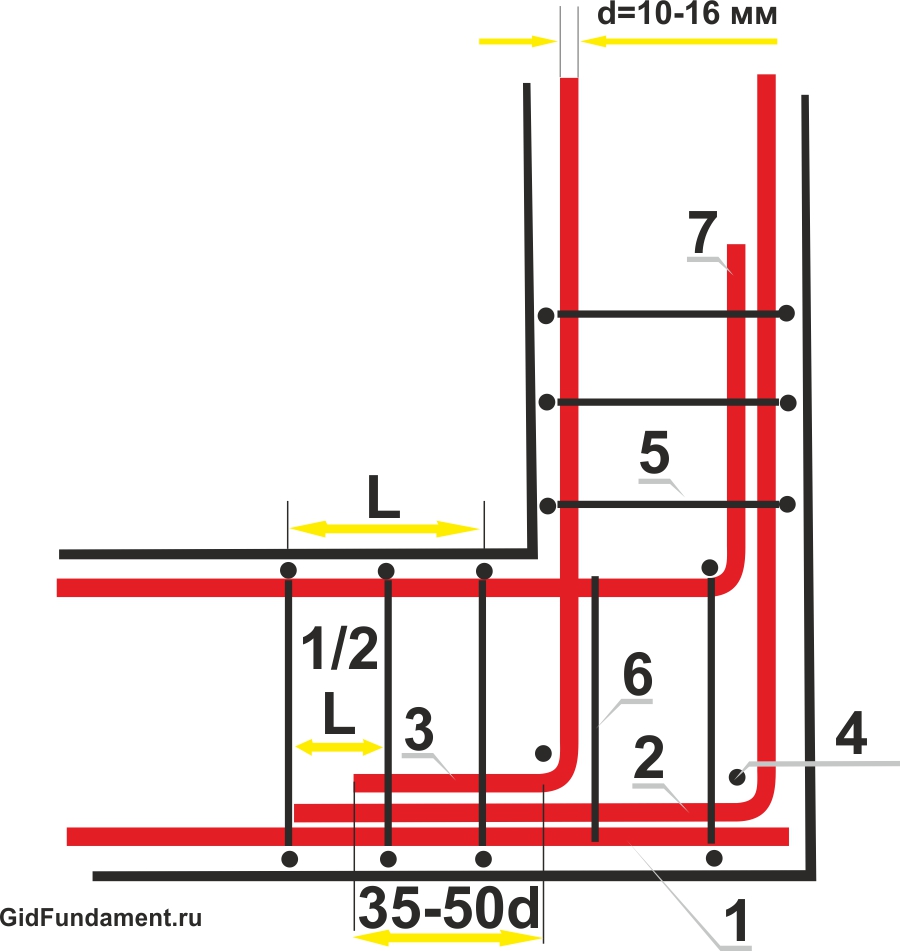

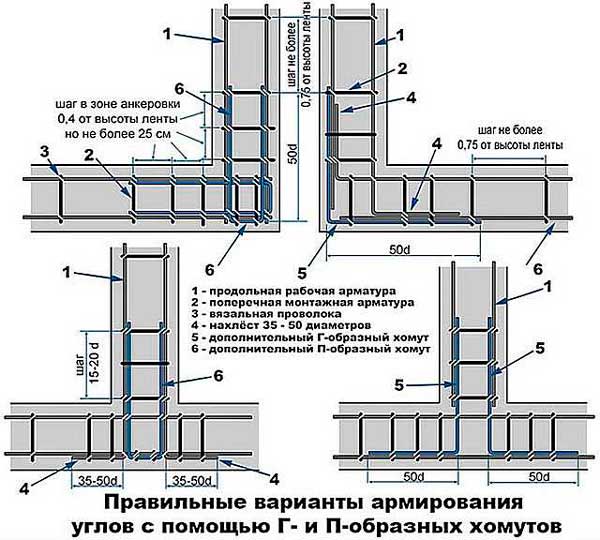

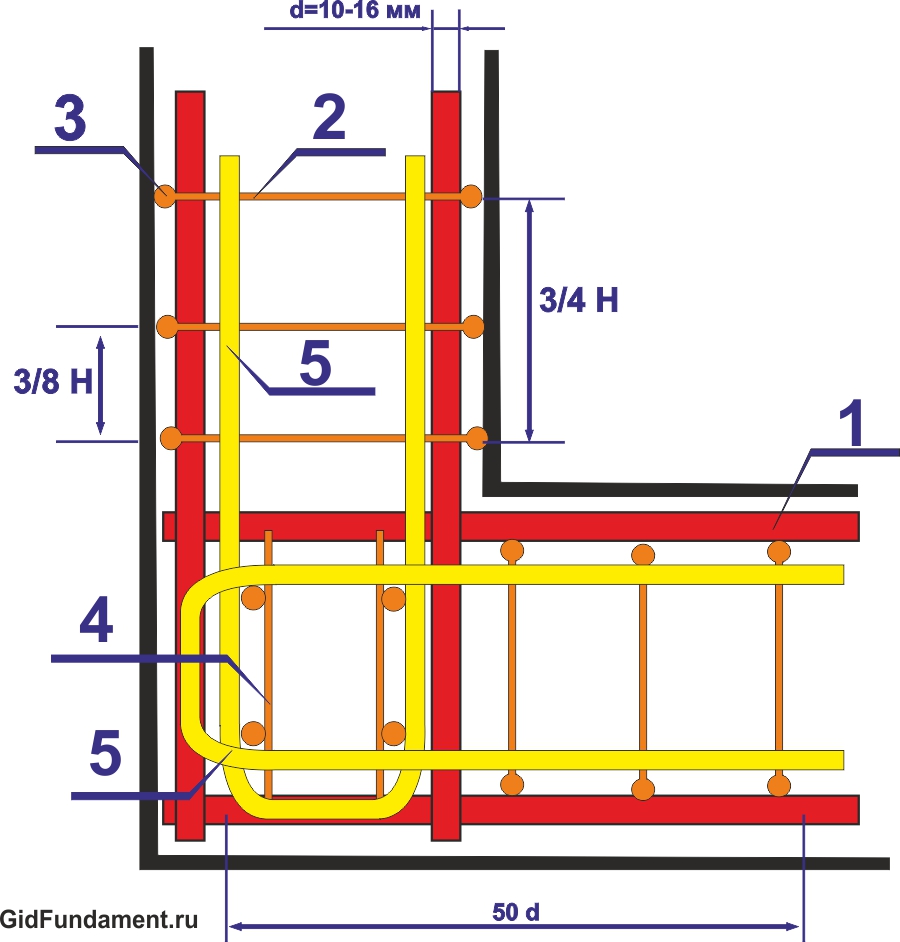

Схема вязки на углах

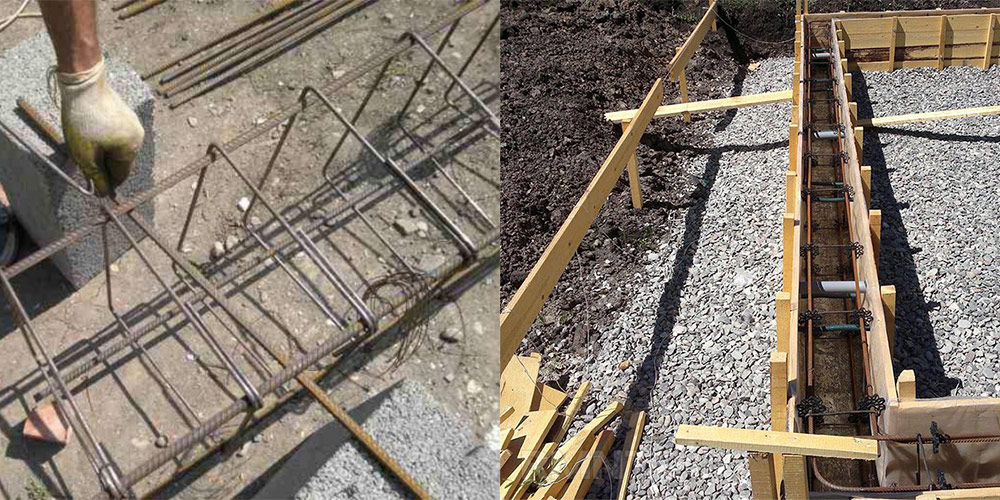

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

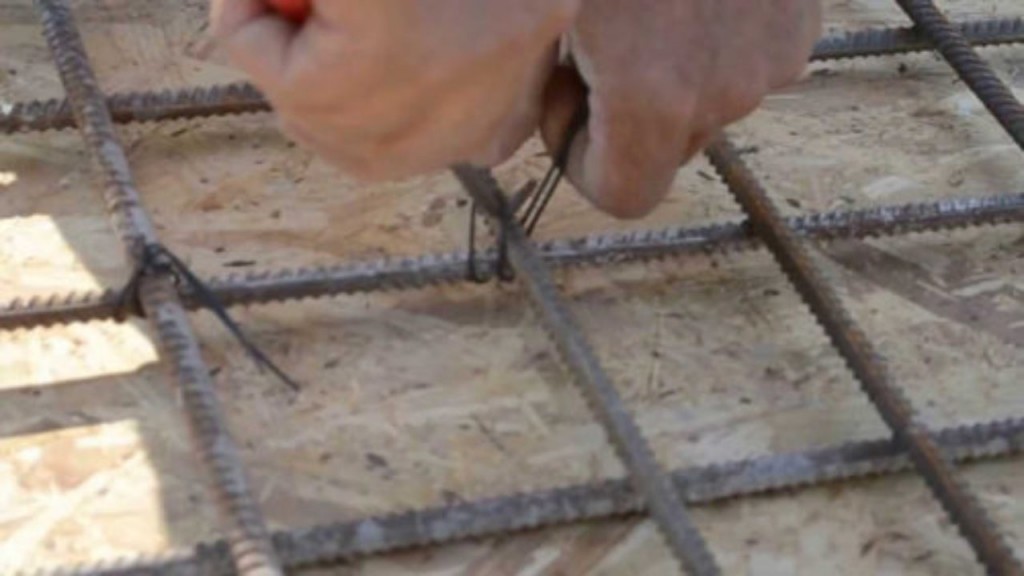

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Арматура из стекловолокна

В последние годы появилась арматура из стекловолокна. Это хороший вариант для мало высотного строительства. Стеклопластик обладает рядом преимуществ. Это: высокая прочность, повышенная прочность на разрыв, большая долговечность, малый вес. Пластик не ржавеет, плохо проводит холод, в отличие от стали. Это значит, в доме будет теплее. Малая масса пластика делает работу с ним намного легче, чем с тяжелым металлом.

Видео: Армирование и опалубка мелкозаглубленного ленточного фундамента

Выбор схемы армирования ленточного фундамента

Требуется чётко определить, какое возможное минимальное содержание арматуры должно присутствовать в ленточном фундаменте. Кроме того, необходимо грамотно определиться и с количеством требуемых продольных стержней, а также с их минимальным диаметром.

Схема армирования ленточного фундамента может быть абсолютно разной. Главное правило – подобрать такую схему, которая стала бы наиболее простой в каждом случае и в то же самое время надежной. В некоторых случаях выбирают схему, которая предполагает армирование только верхней либо нижней части фундамента. Однако это – не совсем правильное и грамотное решение.

Простая схема вязки арматуры (ознакомительная схема)

Ведь, с одной стороны, на ленту будет оказывать нагрузку вес всего дома. При этом требуется обязательно учитывать, что важная устойчивость бетона к сжатию будет во много раз превышать его возможную устойчивость к так называемому растяжению, которое может проявляться внизу ленты. С иной стороны, силы так называемого морозного пучения грунта могут стать причиной напряжения растяжения именно в верхней части фундамента. По этой понятной причине благоразумнее выполнять армирование как верхней, так и нижней части.

В то же самое время, считается, что выполнять армирование средней части вовсе необязательно. Ведь она практически неподвластна растягивающим напряжениям. Однако в случае, когда рассчитанное количество арматуры такое, что не может поместиться именно в 2 ряда (нижний и верхний), вполне можно устроить дополнительные ярусы в середине каркаса.

Еще одна рекомендация: благоразумнее выбирать схему армирования ленточного фундамента, которая будет включать именно простые геометрические фигуры (прямоугольник, квадрат). В таком случае оси каркаса будет проще всего сделать правильными. Также повысится и прочность фундамента.

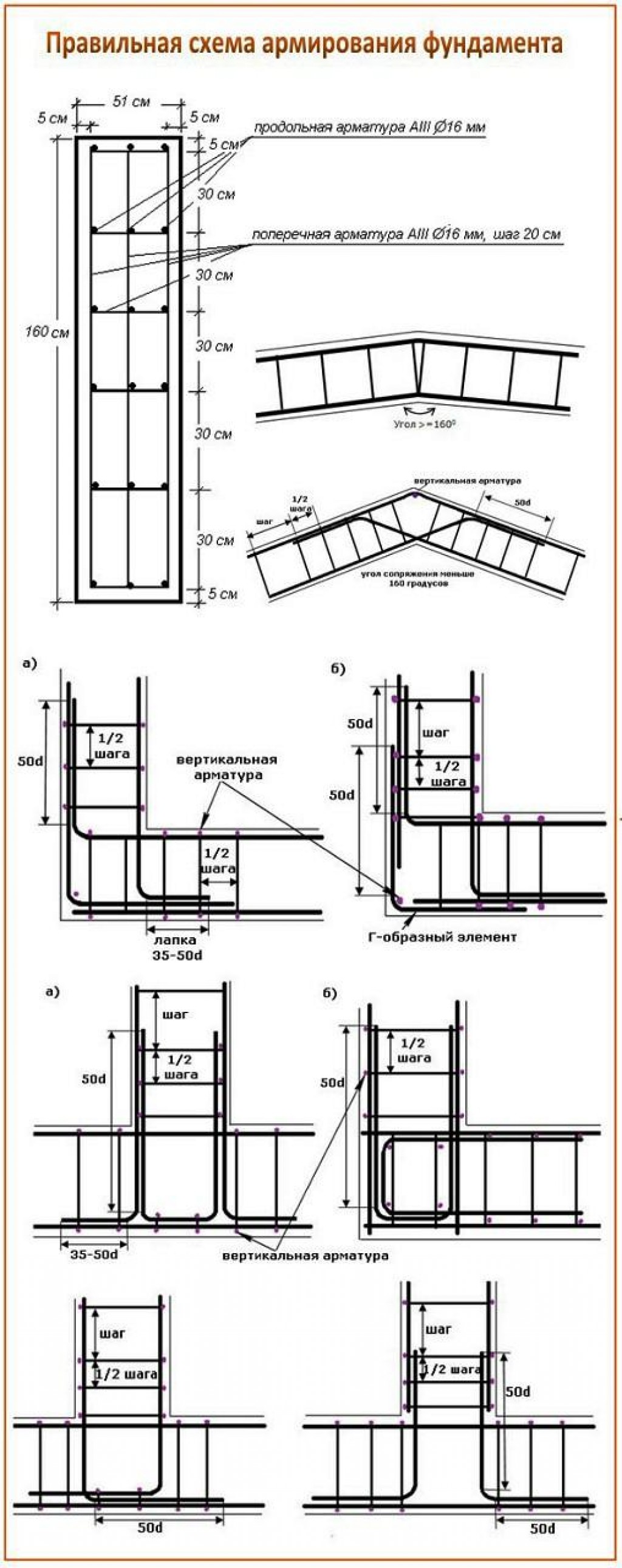

Рис.1 возможный вариант схемы армирования ленточного фундамента: 1 – арматура продольного типа; 2 — вертикальная арматура вертикального типа (или хомут); 3 – опалубка; 4 — арматура поперечного типа (или хомут).

С большой внимательностью следует отнестись к грамотному выбору схем установки арматуры в местах примыкания стен, а также на углах. Ниже можно рассмотреть схемы армирования, которые помогут грамотно связать арматурный каркас именно в этих местах.

Правильная вязка арматуры для ленточного фундамента

Устойчивость основания определяется, как качеством применяемых материалов и тщательному следованию всех положений. Изготавливая элементы армокаркасов необходимо правильно подбирать формы и параметры. Пересечение стержней должно быть надежно скреплено.

Окончательно установив и соединив все стержневые элементы в блоке бетонирования, требуется еще раз проверить прочность фиксации изделий и точность размеров и положения арматуры, с учетом допускаемых отклонений.

Виды углов

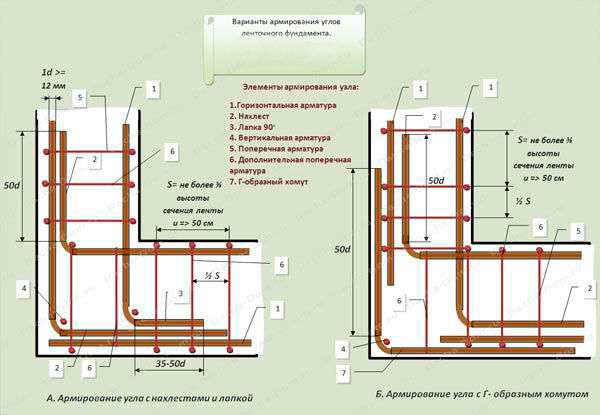

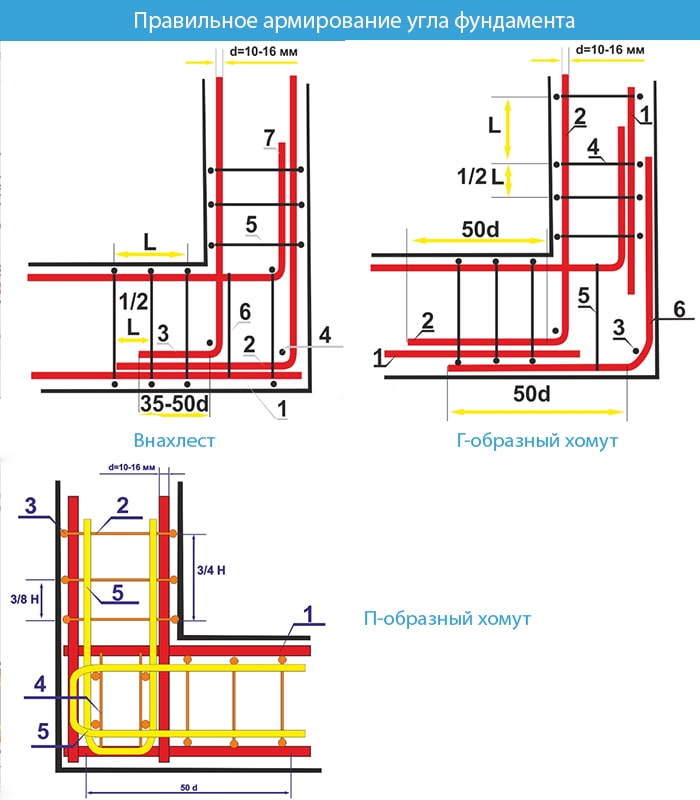

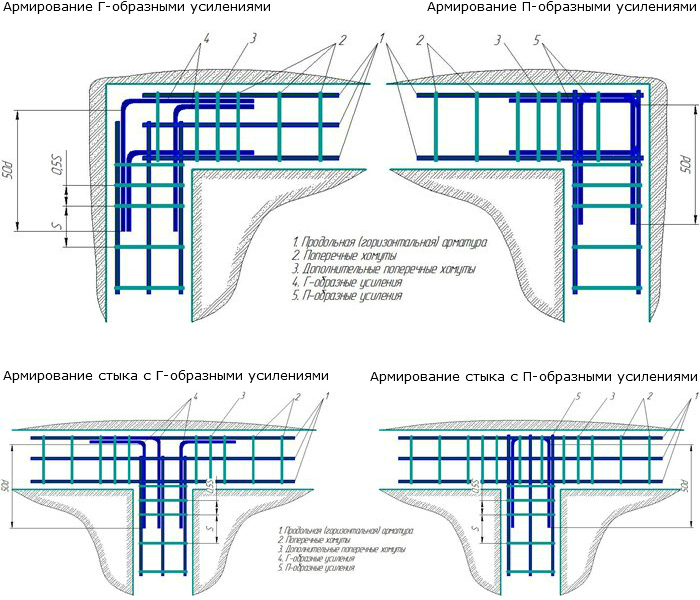

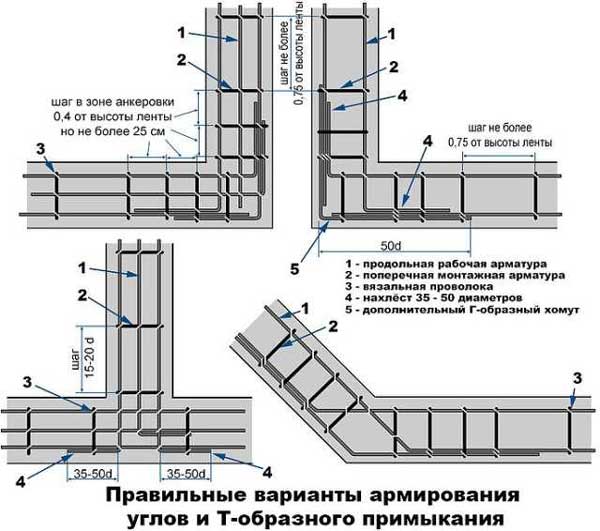

Рисунок 2. Варианты армирования ленточных углов Схема вязки арматуры на ленточном фундаменте зависит нескольких факторов: общего веса сооружения, типа грунта и используемых при строительстве материалов. Углы конструкции бывают такими:

1. Прямой. Он является самым распространенным. Такой угол имеет Т-образную или Г-образную форму.
2. Тупой. Если он развернут на 160 градусов, то трудностей с его укреплением не возникнет. В этом случае подойдет любая схема армирования углов. При этом линии проводятся от внешней стороны фундамента у внутренней. Если же угол находится в пределах 90-160 градусов, то требуется дополнительный монтаж вертикальных прутьев.
3. Эркер (произвольный). Используется для возведения строений сложной формы.

Важно! Острые углы иногда тоже присутствуют в ленточных фундаментах, но применяются они редко.

Армирование эркеров и выступов

Часто для красоты будущего здания в проекте предусмотрены выступы под веранду или так называемый эркер Часто для красоты будущего здания в проекте предусмотрены выступы под веранду или так называемый эркер. Под него также заливается фундамент, сопряженный с ленточным.

В этом случае необходимо использовать также технологию сгибания прута в форме тупого угла.

Технология армирования будет выглядеть так:

• Согнутая сталь размещается на выступе фундамента, а её края заводятся к внешним продольным элементам;
• Теперь внутренние пруты продольного расположения пропускают через согнутый каркас и соединяют их вместе;
• Затем наружные продольные элементы каркаса также сгибают после места соединения их с изогнутым элементом и подводят к внутренним;
• А для усиления конструкции используют изогнутые в форме Г пруты и достаточное количество хомутов.
