Выбор марки бетона для ленточного фундамента

Критерии выбора

Каким должен быть бетона для двухэтажного дома? Марка бетона для фундамента– это очень важный параметр, который и определяет качество бетонного состава.  Именно он и является тем критерием, от которого зависеть предельное число нагрузку, которое способно выдержать основание.

Геополимерный бетон как сделать своими руками можно узнать из данной статьи.

Также марка бетона позволяет определить их уровень стойкости к морозу, водонепроницаемость и подвижность. В обозначении марки бетона присутствует обозначение «М».

На сегодняшний день изготовители стройматериалов предлагают своим потребителям приобретать бетоны, диапазон которых М500-М1000. Теперь стоит остановиться подробнее на выборе конкретной марки бетона для заливки фундамента при строительстве двухэтажного дома.

Как сделать фундамент для одноэтажного дома из газобетона, можно узнать из данной статьи.

Как происходит определение марки бетона, можно узнать из данной статьи.

Когда нужно выбрать бетон для возведения фундамента, необходимо учитывать следующие факторы: величина нагрузки;свойства почвы;глубина промерзания и залегания подводных вод;конструкция основания.

Кроме этого, на выбор марки бетонного раствора влияет нагрузка, которая производится стенами здания на его основание. При возведении двухэтажного дома, необходимо применять следующие составы:

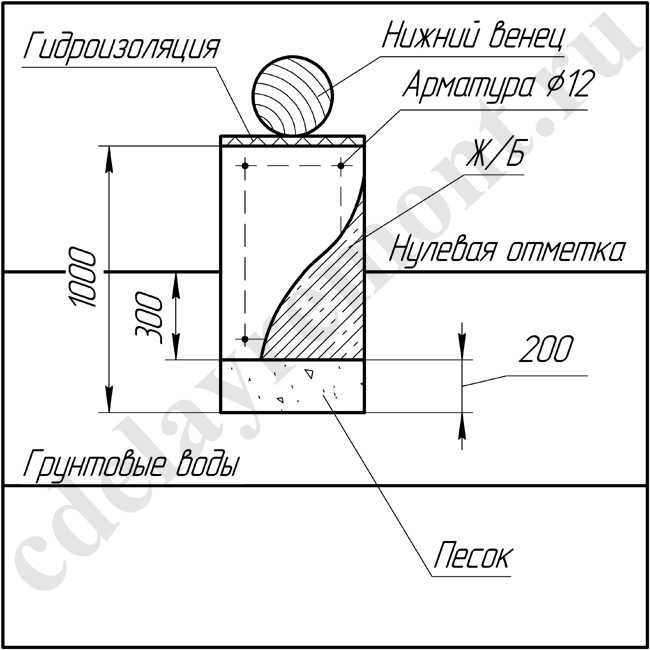

• М200 — для основания здания из бревна или бруса, пеноблоков, газосиликата, а также керамзитобетонных блоков;
• М250 — для основания под кирпичные дома с железобетонными плитами;
• М300 — для основания двухэтажного или трехэтажного дома с высокими длительными нагрузками.

Какие технические условия у тяжёлого и мелкозернистого бетона можно узнать из данной статьи.

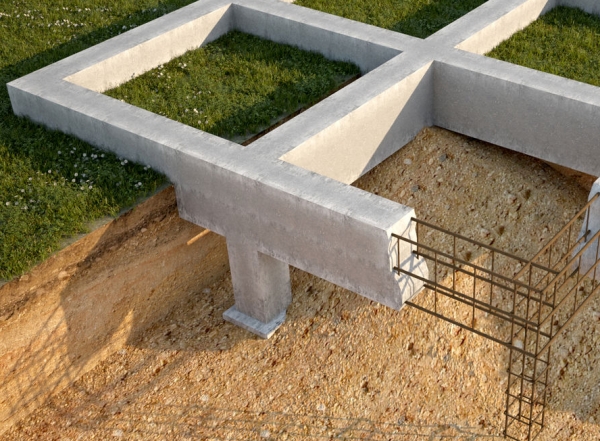

Ленточный фундамент

Каждое строение должно обладать двумя главными качествами – прочностью и долговечностью. Именно за эти нюансы отвечает фундамент, который является основой любого строения.

Сэкономив деньги на фундаменте, можно  впоследствии потерять гораздо больше денег: конструкция со временем может начать проседать из-за деформирования почвы.

Забор, возведенный без фундамента, может проседать на каждом своем участке по-разному. Это может стать не только причиной, из-за которой перестанет закрываться калитка или ворота, но также  грозит трещинами и наклоном всей конструкции. Забор с трещинами или наклоном становится небезопасным для дальнейшей эксплуатации. Придется устранять недостатки, а это приведет к материальным затратам.

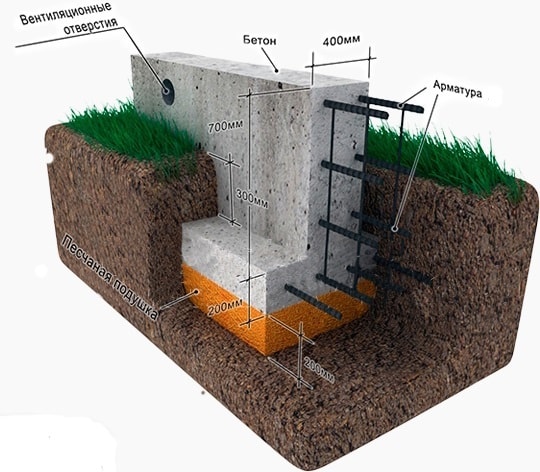

Что такое ленточный фундамент и его преимущества

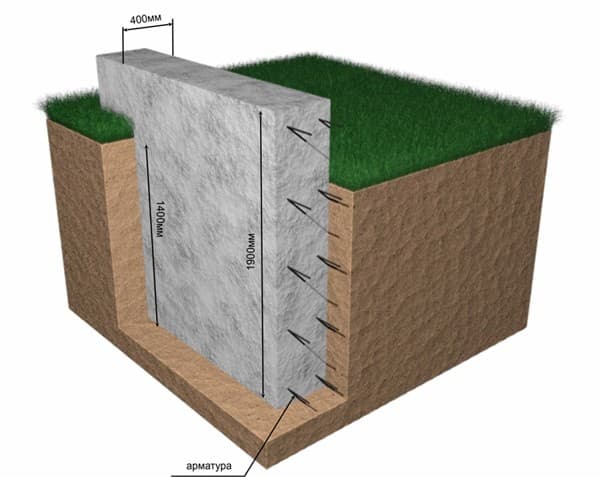

Ленточный фундамент представляет собой бетонную ленту, которая проходит по всему периметру забора.

Ширина фундамента обычно 0,25-0,30 метра, а вглубь он уходит на 0,5-0,6 метра. Внутри бетонная лента укреплена металлическими прутьями (арматурой) диаметром от 8 до 10 мм.

Армирование фундамента необходимо для того, чтобы бетон не разрушался под воздействием нагрузок, которые могут быть неравномерными.

Именно поэтому ленточный фундамент – это цельная армировано-бетонная несущая опора, которая полностью исключает возможность проседания возведенной конструкции.

Такая железобетонная конструкция фундамента:

• прочна;
• долговечна;
• надежна;
• относительно недорога.

Материалы для строительства ленточного фундамента

Бетон для  фундаментаМарку цемента для бетона необходимо подбирать в зависимости от высоты забора и материала, из которого он изготовлен.

Для кирпичного забора необходимо использовать марку цемента не ниже М-300 (желательно М-400).

Для фундамента, на котором будет возведен забор из профнастила, можно использовать цемент марки М-200, что позволит снизить материальные затраты на данном этапе строительства.

Внимание:Заливку бетона необходимо производить в один этап, чтобы исключить образование стыков, которые могут деформироваться из-за большой нагрузки.Материалы для опалубки

• доски для сооружения опалубки;
• крепежные материалы и инструменты;

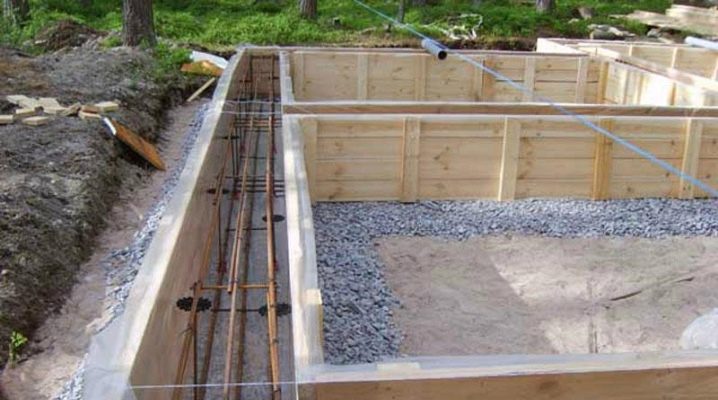

Арматура для ленточного фундамента

Из стальных прутьев сооружается каркас, который повышает прочность фундамента, его способность выдерживать большие нагрузки.

Бетон препятствует сжатию фундамента, а арматура противостоит растяжению.

Качественно проведенное армирование убережет ленточный фундамент от трещин.

Снизу и сверху устанавливается арматура диаметром 10-12мм с ребристой поверхностью, т.к. на них в большей степени приходится нагрузка растяжения.

Поперечные горизонтальные и вертикальные прутья могут быть гладкими и меньшего диаметра.

Между собой прутья связывают в каркас с помощью вязочной проволоки, которая  представляет собой стальную проволоку диаметром 2 мм.

Как рассчитать материал и где приобрести

Рассчитать количество материала для возведения ленточного фундамента под забор вы можете с помощью онлайн калькулятора, который помещен в конце нашей статьи.

А приобрести весь необходимый материал — на металлобазе «Будкомбинат» или на сайте предприятия  _

Бетон, качественный металлопрокат: арматуру, трубу профильную, трубу стальную, трубу квадратную, профнастил, — все можно купить одновременно, и при этом сэкономить на доставке.

Кроме того, грамотные менеджеры помогут выбрать подходящие материалы, просчитают их объем и предложат скидку. Несомненно, вы сбережете не только деньги, но еще нервы и время.

Три основных способа заливки бетона для ленточного фундамента:

1) Первый способ:

1. Выкопать траншеи.
2. Дно траншеи засыпать речным песком, для создания «подушки».
3. При помощи досок произвести монтаж опалубки, внутри которой создать железную конструкцию с помощью арматурных прутьев, перевязанных (для удобства) проволокой.

Для того, чтобы создать более прочное армирование, вместо проволоки необходимо использовать электросварку. Этот способ повысит сопротивление фундамента к механическим (вес забора) и климатическим (перепад температуры) условиям, однако он не только займет дополнительное время, но также повысит финансовые затраты.

4. Окончательный этап – это залить бетонный раствор в опалубку с армированной конструкцией.

2) Второй способ

Данный способ мало чем отличается от первого, так как здесь необходимо провести те же самые действия, однако высота опалубки в этом случае — 30 см над уровнем земли.

Второй способ подойдет для забора, который устанавливается на территории с неровным ландшафтом.

Если вы планируете возводить ограждение на склоне, то нужно соорудить ступенчатую конструкцию фундамента, так как на рисунке. Ни в коем случае не возводите наклонный фундамент.

Не совершайте ошибку:Если забор планируется установить на склоне, фундамент должен иметь ступенчатую конструкцию. Ни в коем случае не сооружайте наклонный фундамент.

3) Третий способ — «свайный»

В этом случае необходимо произвести заливание не только фундамента, но и свай.

Данный способ отлично подходит для участков земли с повышенной влажностью.Нюанс:В процессе забивания свай придется использовать специальную технику, что в итоге отразится на общих финансовых затратах.

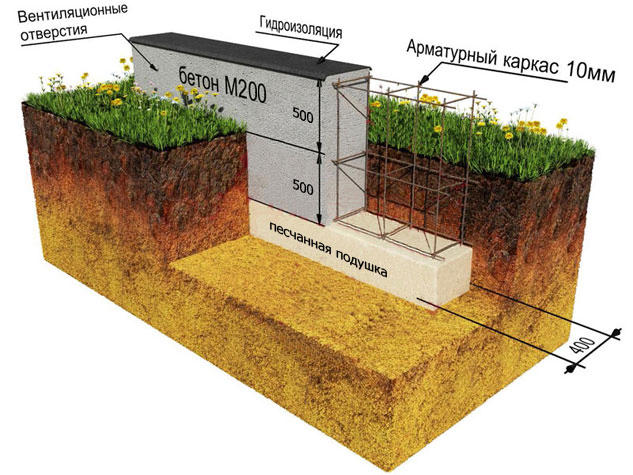

Выбор марки бетона

Бетон для ленточного фундамента, как правило, выбирается из диапазона М200-М400, в зависимости от основных и сопутствующих факторов. Марка смеси зависит от количества ингредиентов для приготовления и расчета необходимых пропорций. Например, для М400 берется 1 часть цемента М500, 1,2 части песка, 2,7 части щебня. Каждый тип предназначается определенному виду зданий:

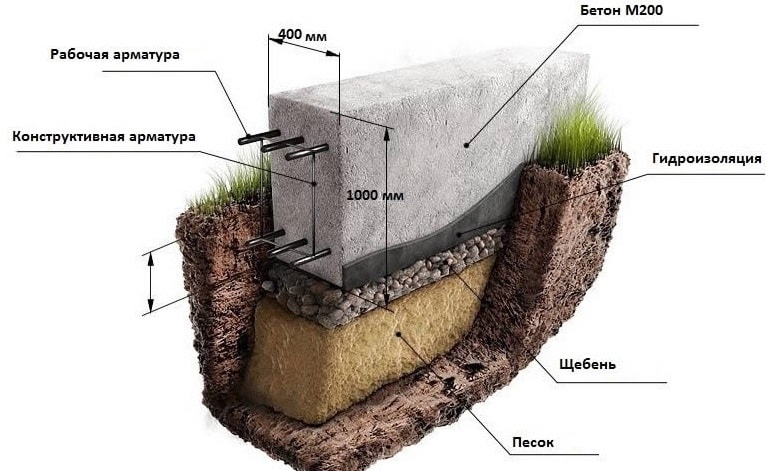

• М200 – основание для строений с бревенчатыми, пеноблочными, керамзитобетонными или газосиликатными стенами на плотных грунтах.
• М250 – для кирпичных одноэтажных домов.
• М300 – подходит частным и многоквартирным домам в 2-3 этажа, применяется для промышленных зданий и сооружений.
• М400 – для заливки на участках с высоким уровнем грунтовых вод (УГВ), также регионах с суровым климатом, где морозоустойчивость готового раствора должна быть выше.
• М500 – самый прочный материал, применяемый для строительства оснований под многоэтажные дома, массивных промышленных объектов, особенно в условиях влажного и сурового климата.

Иногда строительная смесь характеризуется показателем класса прочности бетона, обозначаемой буквой «В», который тоже показывает сопротивляемость материала нагрузкам на сжатие. Эти величины взаимосвязаны, их соответствие можно найти в таблицах. Например, В20 соответствует М250. Именно классы и марки являются основной характеристикой, по которым выбирается материал для строительства этого типа оснований.

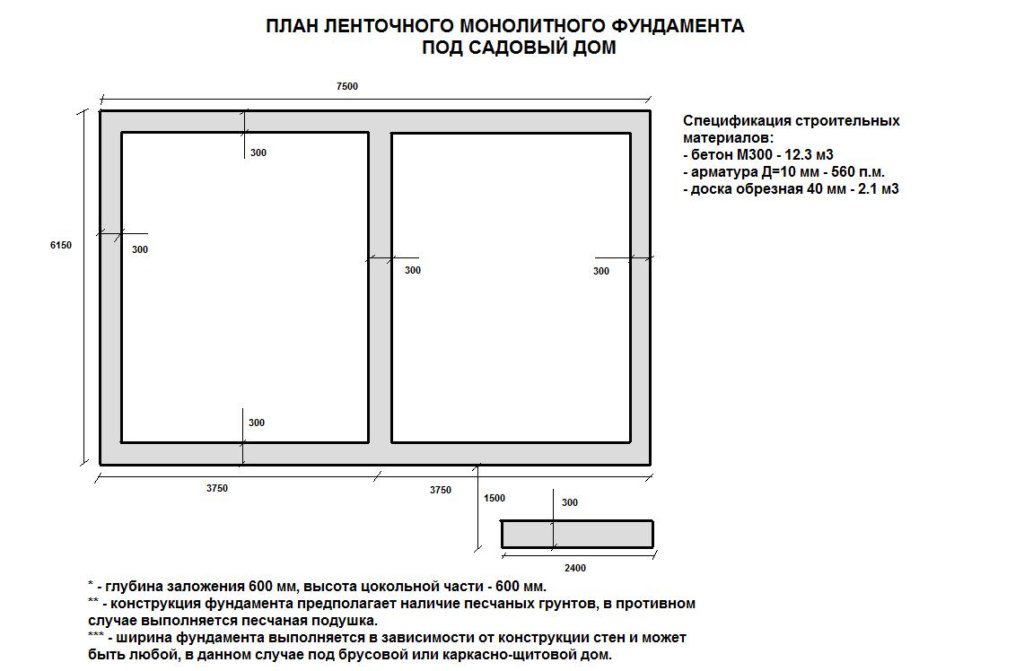

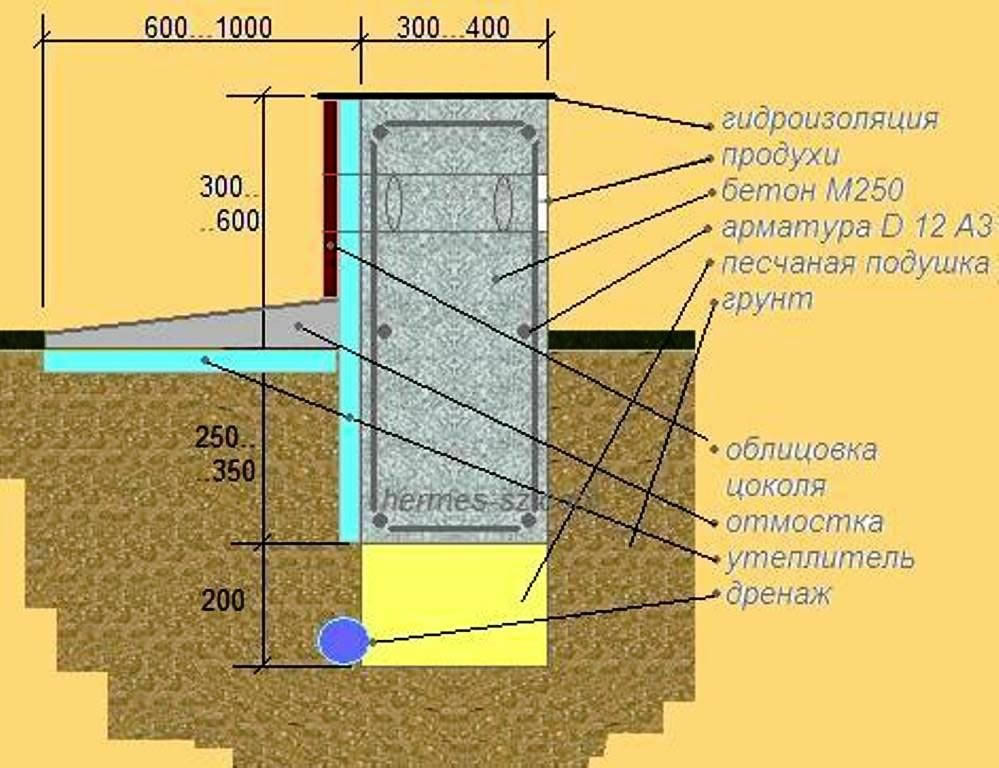

Толщина ленточного фундамента для двухэтажного дома

Для правильного расчета основания важно определить:

1. Глубину замерзания грунта.
2. Структурные особенности почвы и ее вид.
3. Место, где находятся грунтовые водные горизонты.
4. Габарит будущей постройки.
5. Масса здания.

Закажите для предварительных работ геодезические исследования. Как альтернатива приобретите карту грунтов.

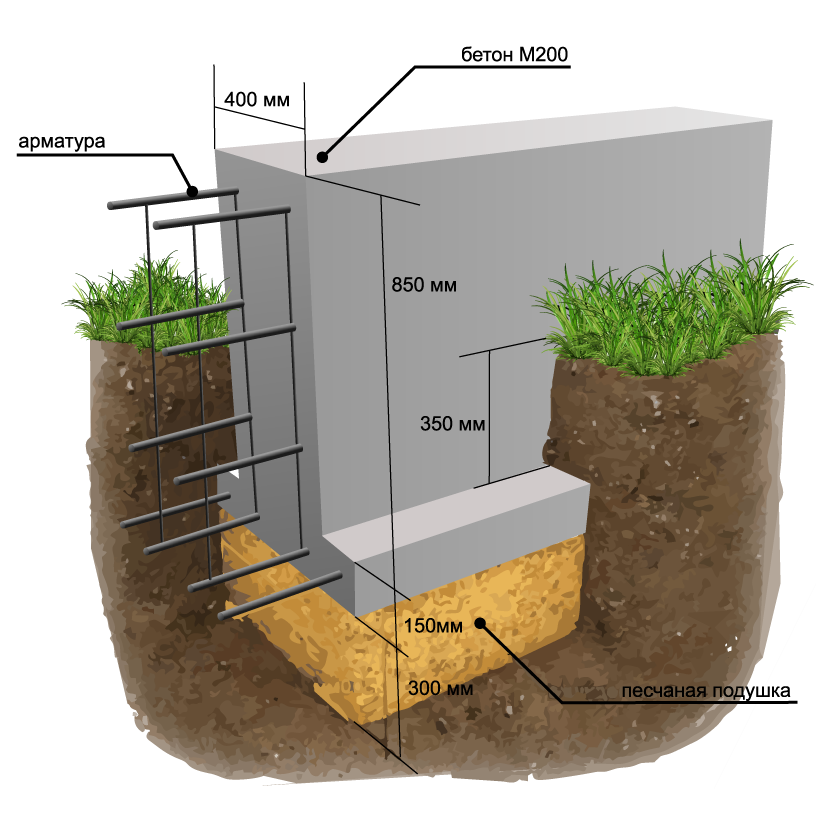

Подушка для определения толщины ленточного фундамента для двухэтажного дома в основном равна 20-60 см. В качестве основы используют песок. Фракции его должны быть крупными. Не засыпайте песок, прежде не изолировав стену вырытой траншеи геотекстилем. Тогда стенки не будут осыпаться. Суглинистый и глинистый грунт не перемешается с песком.

При пучинистых грунтах увлажните слой песка. Выложите траншею и тщательно ее утрамбуйте. Сохраняйте поверхность основы из песка всегда в ровном положении. Определив, какая толщина ленточного фундамента для двухэтажного дома, и выровняв весь песчаный слой, можно заливать фундамент.

Как видно, работа довольно простая. Для этого важно учитывать все особенности, приведенные выше. Ведь каждый грунт по-своему уникален и нуждается в разных типах основ. Толщина и глубина зависит от особенностей структуры земли.

Предыдущая запись Следующая запись

От чего зависит фундамент для одноэтажного дома?

Минимальная ширина ленточного фундамента для индивидуального каркасного дома.

Какой по расчету должен быть фундамент и какие данные потребуются для расчета его оптимальной глубины для одноэтажного дома? Рассмотрим те факторы, которые оказывают воздействие на основание здания и которые нужно учитывать в обязательном порядке при закладке несущей конструкции.

Во-первых, необходимо учитывать вес всей конструкции, то есть основной постройки дома, которая будет создавать на фундамент нагрузки на сжатие. От величины этой нагрузки зависит сам тип основания, какой будет выбираться для строительства дома и зависит она от того строительного материала, который планируется использовать в стройке. Например, если вы используете кирпич вместо газобетонных блоков, здание окажется более массивным и будет создавать большую нагрузку на основание здания, что потребует от него соответствующих параметров. Помимо этого, необходимо учитывать, будут ли в доме строиться цокольные этажи или подвалы, которые обуславливают дополнительную нагрузку на основу здания.

Во-вторых, на тип фундамента дома, глубину его установки влияет состав и уровень расположения разных слоев грунта. По этой причине требуется изучить почву, на которой будут вестись работы. Определите, какой тип грунта: пучинистый, слабопучинистый или непучинистый. Если на участке грунт с глиной, суглинком и супесью, то он относится к пучинистым. А если вместо глины различные горные породы или песок, то это непучинистый грунт.

При расчете глубины фундамента следует учитывать глубину промерзания грунта.

В том случае, если на участке скальный грунт, он обладает наибольшей степенью жесткости и постоянством механических свойств. Выстраивать на нем фундамент в полном смысле слова не требуется. Основание здания на таком участке требуется для того, чтобы выровнять основание под несущие стены. Остальные грунты такими свойствами не располагают и склонны в той или иной степени к изменению своей несущей способности.

В-третьих, необходимо определить уровень залегания грунтовых вод на участке строительства. Если этот уровень невелик, это вызывает дополнительные трудности в строительстве. Происходит это потому, что наличие близко расположенных грунтовых вод к поверхности накладывает серьезные ограничения по применению основания здания. Определяют этот уровень по глубине залегания водоносных слоев.

В-четвертых, обязательно требуется установить точку промерзания грунта. Для большинства территорий северной Евразии, где располагается Российская Федерация, эта точка промерзания будет от 1 до 1,5 м. Для чего нужны эти данные? Зная их, рассчитывайте, что фундамент необходимо закладывать как минимум на 10% ниже. Это нужно именно для того, чтобы разрушительные действия от нагрузок на сжатие и от перепадов температур не оказывали сильное разрушительное воздействие на основание дома.

Пятым фактором, который оказывает воздействие на основание здания и который нужно учитывать в обязательном порядке при закладке несущей конструкции, является бюджет, который выделяется на нулевой цикл. Одно дело, если ограничений нет (что случается нечасто) и есть возможность создавать основу здания любой сложности. Другое дело, что нужно не выходить за рамки определенных ограничений и искать в их пределах все возможные варианты.

Чтобы определиться с типом фундамента, его конструкцией и глубиной установки, требуется проанализировать пять факторов: вес постройки, несущую способность грунта, глубины залегания внутренних вод, точки промерзания и размер финансов.

Плюсы и минусы ленточного фундамента

Область применения ленточного фундамента

Для начала необходимо разобраться в терминологии. Ленточным фундаментом называют монолитно выполненную широкую полосу бетона, уходящую глубоко в землю, и удерживающую на себе конструкцию постройки. Рассмотрим подробнее область применения ленточного фундамента:

• строительство одно-, двух-, трехэтажных домов и других построек на участке, выполненных из тяжелого строительного материала: кирпича, бетона, камня;
• строительство зданий, предусматривающих по плану наличие цокольного этажа или подвала;
• строительство домов, включающих в себя по дизайн-проекту перекрытия, выполненные из тяжелых материалов, а также имеющие мансардное помещение;
• любое строительство на неустойчивом, неоднородном грунте (исключение составляют торфяники и просадочные грунты, на них устанавливать ленточный фундамент неразумно).

Таким образом, применение ленточного фундамента оправдано практически во всех случаях дачного строительства. Но почему же это так?

Плюсы и минусы ленточного фундамента

Преимуществ ленточного фундамента перед другими видами насчитывается немало, в этом и кроется секрет популярности.

• Ленточный фундамент выдерживает нагрузку, сравнимую разве что с монолитным покрытием. Ему не страшны тяжелые строения, и даже кирпичный трехэтажный дом успешно будет служить на ленточном основании.
• При соблюдении правильной технологии монтажа ленточного фундамента, эксплуатационный срок основания исчисляется десятками лет. Основание не пойдет трещинами и не поставит под угрозу целостность и безопасность постройки после первой же зимы.
• Благодаря простому монтажу ленточного фундамента, с работами возможно справиться без вызова бригады специалистов, это поможет сэкономить финансы.

• Говоря о стоимости ленточного фундамента, нужно понимать, что площадь покрытия и заливки бетоном меньше, а, следовательно, и расходы на заливку основания дома сокращаются, при этом не снижается качественная характеристика фундамента.
• В зависимости от геоданных участка, качества грунта, финансовых возможностей и пожеланий хозяина будущего дома, имеется возможность выбрать фундамент из нескольких видов.
• Ленточный фундамент позволяет качественно обустроить и утеплить пол первого этажа, за счет свободного пространства имеется возможность выложить правильную «подушку» из материалов.

Недостатков ленточного фундамента совсем мало, но их необходимо знать, чтобы сделать правильный выбор на этапе планирования строительства.

• Как я упомянул выше, имеется всего два типа грунта, на котором установка ленточного фундамента запрещена. Если на участке преобладает просадочный грунт или торфяник, отдайте предпочтение монолитной конструкции, как наиболее надежному варианту в неустойчивом грунте.
• Технология заливки ленточного фундамента предусматривает одномоментную заливку бетоном по всей площади фундамента. При обширном строительстве обеспечить такое количество бетона своими руками будет непросто, придется обращаться в фирму, занимающуюся доставкой замешанного бетона к нужному месту.
• В любом случае, вне зависимости от масштаба строительства, для работы с ленточным фундаментом необходим один или два помощника, силами одного человека сделать качественное основание практически невозможно.

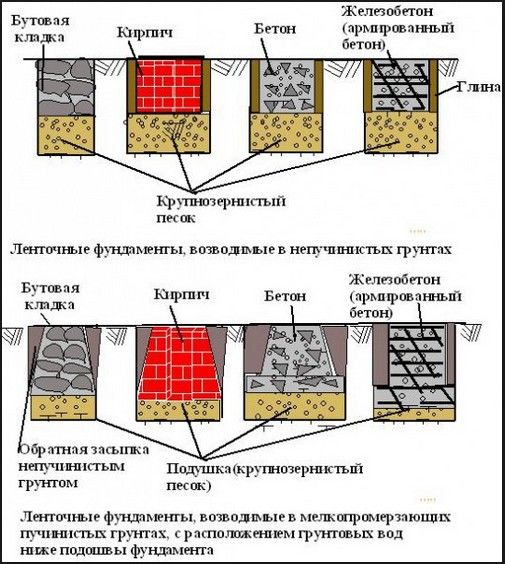

Виды ленточного фундамента

Прежде чем приступить к пошаговой инструкции, расскажу кратко о типах ленточного фундамента, отличающихся между собой технологией заливки.

• Монолитный ленточный фундамент применяется в большинстве случаев. Он заливается одномоментно, считается более крепким и надежным.
• Сборный ленточный фундамент состоит из готовых бетонных блоков, которые после установки в траншею заливаются бетоном для сцепки друг с другом. Сборный фундамент запрещено устанавливать на нестабильном грунте, поскольку риски появления трещин в этом случае выше.

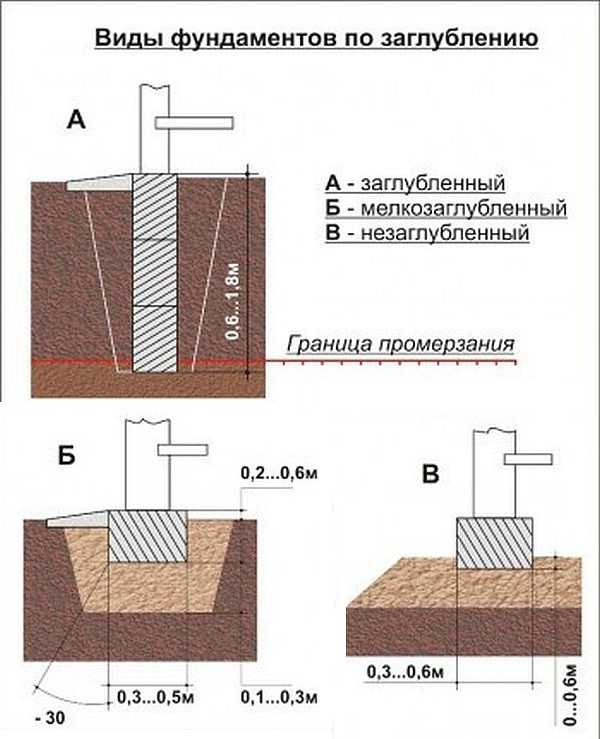

По степени заглубления принято разделять два вида ленточного фундамента.

• Заглубленный ленточный фундамент берет свое начало на глубине ниже промерзания грунта на 30 см. Такой вариант используется при строительстве тяжелого дома в несколько этажей.

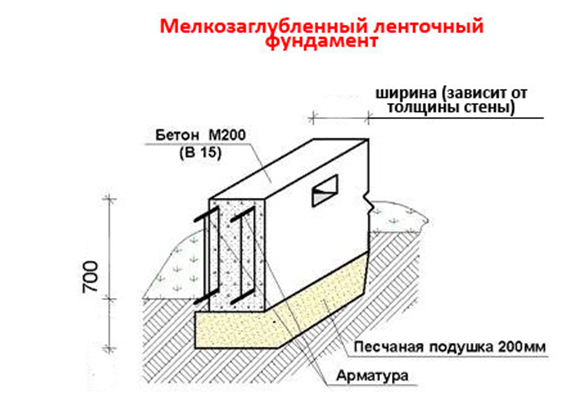

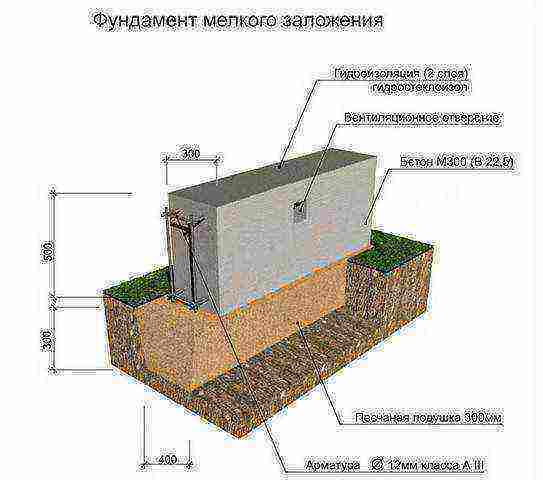

• Мелкозаглубленный ленточный фундамент используется для небольших каркасных построек, его общая глубина не превышает 60 см.

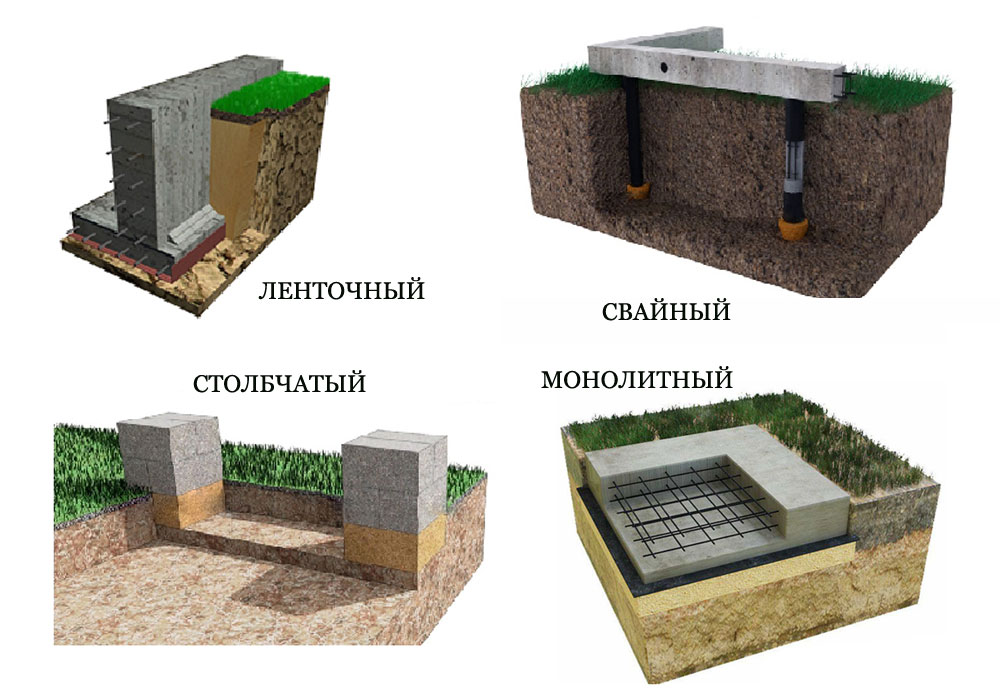

Типы фундаментов

Проведя всесторонний компьютерный анализ данных инженерных и геологических изысканий, авторы проекта могут выбирать тип фундамента высотного здания. Вот его основные типы:

• Фундамент на естественном основании.
• Свайно-плитный фундамент (СПФ).
• Свайные фундаменты глубокого заложения.

Плитные фундаменты

Фундамент на естественном основании (без забивки свай) подходит для строительства сравнительно невысоких зданий (до 75 м), относящихся ко второй категории ответственности. Как правило, фундамент представлен монолитной железобетонной плитой толщиной от 1 до 2,5 метра. В отдельных случаях, когда отсутствуют или маловероятны риски смещения грунта, возможно применение традиционных ленточных и столбчатых фундаментов. Однако плитный фундамент всё равно считается более предпочтительным. Его применяют и при возведении зданий первой категории ответственности (высотой до 100–120 метров). В местах максимальных нагрузок плита снабжается рёбрами жёсткости. Как правило, это области расположения колонн и пилонов.

Данный вид фундамента применён в сталинских высотках. Там горизонтальная основная плита имеет коробчатое вертикальное усиление по периметру. Такая конструкция за шесть десятков лет вполне доказала свою надёжность, учитывая, что высота семи московских небоскрёбов эпохи СССР превышает 200 метров.

Свайные фундаменты

Современные проектировщики склоняются, однако, к более универсальным свайным или комбинированным конструкциям, предоставляющим возможность строить высотные здания на разных типах грунтов.

При строительстве зданий высотой до 200 метров применяются забивные и задавливаемые сваи сечением 300 x 300 и 350 x 350 мм.

При большей высоте зданий обычно под будущим зданием выкапывается котлован, глубина которого зависит от количества помещений, расположенных по проекту под землёй. В этом случае стены котлована подвергаются дополнительному усилению железобетоном, которое защищает фундамент от горизонтальных нагрузок. Фундаменты глубокого заложения предусматривают применение бетонных и стальных свай диаметром до 2 метров и длиной до 83 метров. Именно такие сваи были применены при строительстве Охта-центра на болотистых грунтах Васильевского острова.

При проходке сверхплотных и скальных грунтов применяются опускные колодцы, которые при достижении необходимой глубины заливаются бетоном, становясь обсадной трубой. Именно такую технологию применяют при строительстве сверхвысоких зданий в ОАЭ и Саудовской Аравии, где под относительно неглубоким слоем песка таятся труднопроходимые скальные породы.

Если в зоне строительства присутствуют подземные воды, используются колодцы-кессоны. Вода выдавливается из них при помощи сжатого воздуха.

Комбинированные фундаменты

Комбинированные свайно-плитные фундаменты являются наиболее сложными в плане монтажа, однако позволяют обеспечить устойчивость высотного здания в условиях разнородных грунтов. Примером может опять-таки служить здание Охта-центра в Северной столице.

Суть технологии состоит в том, что оголовки свай привариваются на дне котлована к балкам бетонного ростверка. В Санкт-Петербурге он двуслойный. Нижняя плита, соединённая со сваями, служит опорой для верхней плиты, служащей непосредственной опорой задания. В результате уменьшается давящий и изгибающий момент в отношений оголовков свай. Кстати, такая же схема применена при устройстве фундаментов ряда высоток Москва-Сити.

Заключение

Расчёт ленточного фундамента выполняется согласно действующим строительным нормам и правилам, в первую очередь СП Точный расчёт фундамента по несущей способности и его осадки невозможен без отчета об инженерно-геологических изысканиях.

Приближенным образом требуемая ширина ленточного фундамента может быть определена на основании усредненных показателей несущей способности тех или иных видов грунтов, приведенных в СП Расчёт осадки обычно не показателен для простых, однородных геологических условий в рамках «частного» строительства (легких строений малой этажности).

Принятие решения о самостоятельном, приближенном, неквалифицированном расчёте ширины подошвы ленточного фундамента владельцем будущего строения неоспоримым образом возлагает всю возможную ответственность на него же.

Целесообразность применения он-лайн калькуляторов вызывает обоснованные сомнения. Правильный результат можно получить, используя методики расчёта, приведенные в нормах и справочной литературе. Готовые калькуляторы лучше применять для подсчета требуемого количества материалов, а не для определения ширины подошвы фундамента.

Точный расчет ленточного фундамент не так уж прост и требует наличия данных по грунтам, на которые он опирается, в виде отчета по инженерно-геологическим изысканиям. Заказ и оплата изысканий, а также кропотливый расчет окупятся сторицей правильно рассчитанным фундаментом, на который не будут потрачены лишние деньги, но который выдержит соответствующие нагрузки и не приведет к развитию недопустимых деформаций здания.

Вес здания и характеристики грунта

Если речь не идет о готовом проекте, в котором прописаны все рекомендации по строительным работам, то прежде чем решать, какая марка бетона нужна для ленточного фундамента, уточните общий вес строения.

Рассмотрим наиболее распространенные варианты построек и подходящие для них типы смесей:

1. Для сборно-щитового дома высотой не более двух этажей достаточно подготовить фундамент с использованием цемента М 200.
2. Под двух- и трехэтажное бревенчатое здание, а также для дома из пенобетона или газосиликатных блоков выбирайте марки М 200/250/300.
3. Тяжелому, капитальному зданию из кирпича потребуется бетон М 300 или выше.

Если говорить о характеристиках грунта, то тут многое зависит от геологии вашего участка и уровня залегания грунтовых вод. Исходя из этого:

• На песчаник и скальные породы хорошо «ляжет» состав на основе М 200-250.
• Для укладки фундамента на глину выбирайте марки 250-300.
• Если грунтовые воды расположены довольно близко к основанию фундамента, то бетон должен быть не ниже М 300. Дело в том, что чем выше будет прочность бетона, тем ниже будет показатель влагопоглащения.

Самые проблемные участки – это те, в которых преобладает глинистый грунт или суглинок. Проблема заключается в том, что такой тип земли, промерзая – «пучинится», то есть она замерзает не равномерно, из-за чего мелко-заглубленный фундамент может выдавливаться. В конечном счете, это приводит к его деформации. На этот случай не существует «специальных» марок бетона, поэтому лучше всего:

1. Уточнить уровень промерзания почвы и заглубить конструкцию ниже него.
2. Изготовить бутобетонный ленточный фундамент, усиленный арматурой. Только в этом случае в роли силового каркаса выступает не металлический прут, а крупнофракционный наполнитель (бутовый камень).

Определившись, какой марки бетон нужен для ленточного фундамента, необходимо произвести расчет материала, который потребуется для основания.

Возводим плитный фундамент для дома, делаем точный расчёт

• Расчёт нагрузочных характеристик;

Почва под плитным фундаментом пучинистая. Для определения потребуются данные об этажности, площади и материалов изготовления дома. А также, эксплуатационные данные. Тоесть, в какой степени будет загружен дом. Выделяют 2 существующие формулы, но пользоваться ими могут либо люди, хорошо понимающие математику, либо специалисты строительных компаний. Но получаемые подсчеты слишком долгие и содержат много лишнего. Для того, чтобы узнать примерное количество необходимых материалов и затрат на них можно просто посчитать элементарные данные.

• Определение прочности;

Сама по себе такая база очень прочная и толщина ее обычно 0,3-0,5м. Конечно, площадь будет под всей территорией дома, подсчеты прочности нужны только для определения оптимальной величины. Для определения прочности стоит взвесить примерное количество строительных материалов, из которых будет строиться дом. Далее, с помощью сложения и умножения получить примерный вес дома. Полученный вес разделить на размер плиты. Полученное число – оптимальная толщина этой плиты.

• Пример расчетов.

К примеру, из всех используемых стройматериалов получился примерный вес дома – 77 тонн. Территория дома 7м*11м. Тогда оптимальная толщина плиты – 77 тонн/77 м2 получится 1 м.

Размер остается 77 м. Тогда нужно 77 куб/м бетона. Для этого нужно взять песок и цемент в соотношении 1:2. Например, если песка 20 кг, цемента, соответственно, 40 кг на 1 кубометр.

Тогда на всю территорию потребуется 1540 кг песка и 3080 кг цемента.

Бутовый фундамент

Бутовый фундамент что это такое?

Все просто — это фундамент выполненный из крупных камней (бут — крупные камни), скрепленных бетоном или раствором.

Конструктивно бутовый фундамент можно сделать любой формы:

• Ленточный;
• Столбчатый;
• Плита.

Скрепление камней между собой выполняется двумя способами:

1. Камни укладываются друг на друга на раствор, по аналогии с кирпичной кладкой;
2. Камни укладываются внутрь выставленной опалубки, а затем заливаются жидким бетоном. Получается монолит.

Во время строительства каменную кладку можно армировать.

Главным преимуществом такого фундамента является низкая стоимость, особенно если камень есть в свободном доступе

Главный недостаток — высокая трудоемкость и временные затраты. Укладывать камни придется вручную, а это тяжело и долго

Кроме того при заливке некоторые промежутки между камнями могут не заполниться, что снизит прочность конструкции. Поэтому бутовый фундамент можно применять только на прочных грунтах при небольшом весе здания (каркасник, брус, ячеистые материалы).

Расчет арматуры для фундамента

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка.

Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм.

Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
6. Таким образом, для выполнения фундамента необходимо:
7. 1080 метров прутка класса A-III D16;
8. 540 метров прутка класса A-I D6.
9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

   Сумарная площадь сечения стержневой арматуры

10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно.

Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм.

В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

Образец установки арматуры для ленточного фундамента

Ленточный фундамент для дома своими руками

Чтобы сделать прочный и долговечный ленточный фундамент правила строительства очень важно соблюдать безукоризненно. Все начинается с правильного расчета. Сначала необходимо выполнить геологическую разведку территории, на которой планируется строительство объекта. Изучается тип почвы, глубина промерзания в зимний период, а также наличие или отсутствие грунтовых вод. Данные процедуры должны выполнять квалифицированные специалисты, для этого вам придется обратиться за помощью в специализированные организации. На основании полученных данных уже выбирается тип фундамента и делается его подробный проект.

Выполнить предварительный анализ и расчеты можно и самостоятельно, однако в этом случае вы можете не учесть множество моментов, которые впоследствии отрицательно скажутся на этапах возведения дома. Самостоятельно рассчитывать без каких-либо проблем можно при возведении небольших хозяйственных построек (гараж, баня и т.д.), во всех остальных случаях рекомендуется обратиться за помощью к специалистам.

Правильная разметка участка

После того как все необходимые расчеты выполнены и составлен точный план строящегося объекта, можно выполнять поэтапную разметку участка. Для этого участок нужно подготовить, убрать мусор и снять верхний слой почвы. Если на территории имеются деревья или кустарники их необходимо будет спилить и удалить корни. Далее выполняется разметка. Сначала определяют углы здания и в этих местах вбивают колья.

После этого между кольями натягивается шнур. При необходимости колья можно поправлять, потому что все должно быть идеально ровно. Для того чтобы упростить данную задачу, вы может использовать заранее подготовленные деревянные уголки. Их необходимо установить вместо колышков. Далее между ними натягивают два шнура. Ширина между шнурами должна равняться ширине фундамента. После этого выполняется проверка длины диагоналей. Если данные показатели будут одинаковы или с минимальными отклонениями, то все выставлено правильно и можно продолжать работы.

Теперь место под укладку основания необходимо просыпать сухой известью или мелом, чтобы визуально увидеть ровность. Далее аналогичным образом выполняется разметка территории под крыльцо, террасу и другие объекты, которые будут пристроены к основному сооружению. В случае, если в доме планируется установка отопительной печи или камина, то в этом месте тоже необходимо будет сделать плитное основание. Оно не должно соприкасаться с лентой главного основания.

Землеройные работы и подготовка котлована

Теперь по размеченной территории необходимо вырыть траншею соответствующей глубины. Глубина залегания будет зависеть от выбранного типа фундамента. Землеройные работы рекомендуется начинать именно с нижнего угла. Таким образом, вы сможете сохранить глубину траншеи приблизительно одинаковой по всему периметру.

Стенки траншеи должны быть ровными. В том случае, если грунт начнет осыпаться, то потребуется сделать деревянные подпорки и установить их в соответствующие места. Обязательно делайте замеры глубины траншеи, чтобы не отклоняться от намеченного положения. Также потребуется регулярно измерять и показатель уклона дна.

Если строится массивное здание в несколько этажей, то на дне траншеи необходимо будет сделать специальную подушку толщиной не более 20 сантиметров. Она делается из смеси песка и щебня. Подушка позволит равномерно воспринимать и распределять нагрузки от несущих конструкций.

Засыпка делается в три слоя, каждый из которых хорошо утрамбовывается. Для более плотной утрамбовки смесь из песка и щебня разрешается смачивать водой. Потом на подушку укладывают слой рубероида, он будет выступать в качестве гидроизоляционного материала.

Правильный монтаж опалубки

После того как все необходимые землеройные работы выполнены и траншея полностью готово, можно приступать к установке опалубки. Она может быть двух типов:

• Съемная из обрезных досок;
• Несъемная из пенополистирола.

Если опалубка будет делаться из досок, то предварительно из досок и брусков сколачиваются щиты определенной длины. Высота опалубки будет полностью совпадать с высотой подвального этажа дома (не менее 50 сантиметров). С внешней стороны из оставшихся брусков делаются подпорки, которые будут держать опалубку после заливки бетоном.

Щиты должны устанавливаться идеально ровно, это контролируется при помощи строительного уровня. После этого внутри все застилается слоем рубероида или полиэтиленовой пленкой. Пленка или рубероид должны полностью закрывать всю внутреннюю часть опалубки.

Если вы решили сделать несъемную опалубку, то для этого нужно приобрести специальные пенополистирольные блоки. Данный тип остается на фундаменте, после его высыхания и будет выполнять функции утеплителя.  Данные блоки устанавливаются в несколько слоев. Их крепление между собой выполняется благодаря наличию специальных крепежных пазов. Они надежно стоят и не требуют дополнительных подпорок с внешней стороны.

Армирование

Следующим этапом будет армирование. Это одна из важных процедур, которая будет влиять на прочность всей железобетонной конструкции. Суть ее заключается в том, что из стальных прутков соответствующего диаметра собирается укрепительная решетка и укладывается в подготовленную опалубку.

В качестве основного материала для изготовления используют арматурные прутки диаметром  от 8 до 15 миллиметров. Сначала нарезаются куски, равные всей длине, а затем уже соединительные элементы. Для соединения используется вязальная проволока. Вязать можно как вручную, так и при помощи специального вязального пистолета. Укрепление фундамента может иметь несколько слоев, это будет зависеть от воспринимаемых нагрузок и типа почвы в конкретном месте. Данный показатель рассчитывается на первоначальном этапе проектирования объекта. Между решеткой и опалубкой прокладывается слой утеплителя.

Глубина ленточного фундамента для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок. Качественно сделанная основа не только укрепит строение, но и продлит срок его эксплуатации. Строительство двухэтажного дома также начинается с проработки фундамента, но для начала нужно исследовать грунт на предмет его состояния и высоты грунтовых водоносных слоев. Такие геодезические исследования обязательны для того, чтобы рассчитать, какая глубина, высота нужны для фундамента будущего дома.

Определение глубины для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
2. Непучнистые – это полускальные и скальные породы.
3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Важно! Ленточный фундамент для двухэтажного дома на слабопучнистых грунтах отнимет не только силы, но и финансы. Поэтому лучше выбрать любой другой тип фундамента

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше. А такое сочетание грозит большими затратами и выбором нестандартных решений. Однако, ленточный фундамент тем и хорош, что его можно заглублять на 0,7 метров и при этом быть уверенным в прочности основы. Дополнительные работы потребуются не самые сложные — гидроизоляция несущей конструкции.

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Расчет глубины и ширины фундамента для двухэтажного дома

Глубина несущего основания зависит также от материалов для постройки дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Совет! В случае возведения каркасного двухэтажного дома, расчет глубины траншеи производится по стандартным параметрам каркаса высотой 70 см.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
2. Толщина основных стен строения;
3. Рыхлость почвы;
4. Точку промерзания.

Совет! Глубина несущего основания зависит также от материалов для постройки дома, климатических условий и места строительства. Двухэтажный дом считается малоэтажным типом строения, поэтому вполне подходит материал типа кирпича, шлакоблока. Ленточный фундамент для таких домов может быть мелкозаглубленного типа.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

Особенности ленточного фундамента

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах. Используется также на грунтах с перепадами 20-50 см. Отличие данного типа несущей основы в расположении по всему периметру строения, включая несущие стены.

Ширина основы должна превышать толщину стен, при этом учитывается максимальная нагрузка на грунт для имеющегося вида почвы. Толщина же зависит от материала строительства. Например, если используя бетон, ширина основы берется стандартная – 25 см, железобетон – ширина 10 см, натуральный камень – ширина 50 см.

В вопросах определения, какой именно должна быть высота заглубления фундамента, стоит обратить внимание на тип сооружения. В частности, для деревянных строений выбирается высота заглубления не более 15-20 см ниже точки промерзания грунтов, а вот для более тяжелого двухэтажного дома из кирпича, высота заглубления требуется от 30-40 см ниже уровня промерзания.

Совет! После того, как определена глубина несущего основания, высчитывается высота. Размеры варьируются по желанию заказчика, однако стандарты предлагают свои параметры: для домов из кирпича или газобетона высота от 20 см, для дерева от 35-40 см. Строители рекомендуют брать такие параметры: плюс 10 см к высоте снежного покрова, характерного для данной местности

Заключение

Защитить готовый ленточный фундамент от влаги поможет гидроизоляция. В зависимости от выбранных материалов, она бывает оклеечная, обмазочная и проникающая. Улучшить характеристики опорной конструкции и снизить теплопотери  здания из кирпича способна теплоизоляция.

Последовательное выполнение всех технологических процессов позволит возвести прочное основание для двухэтажного дома, который не потребует проведения капитального ремонта длительное время.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Кол-во блоков: 11 | Общее кол-во символов: 19822Количество использованных доноров: 5Информация по каждому донору:

1. -pod-kirpichnyy-dom/: использовано 3 блоков из 9, кол-во символов 4121 (21%)
2. -doma/fundament/fundament-dlya-dvukhetazhnogo-doma: использовано 3 блоков из 6, кол-во символов 7833 (40%)
3. : использовано 1 блоков из 11, кол-во символов 628 (3%)
4. -pod-kirpichnyj-dom: использовано 1 блоков из 3, кол-во символов 6255 (32%)
5. : использовано 2 блоков из 5, кол-во символов 985 (5%)

Расчетная высота фундамента

Расчетная глубина, ширина и высота ленточного основания для дома из пеноблоков, кирпича или бруса в средней полосе

Высота такого основания должна быть достаточно большой, чтобы выдерживать горизонтальные грунтовые подвижки и воздействие грунтовых вод. Высоту ленточного фундамента, зная глубину промерзания грунта, также не составит труда посчитать. Но при начале строительства фундамента, высота будет совсем иной, и вот почему. Она состоит из следующих слоев:

1. Сначала нужно делать на дне траншеи песчано-гравийную подушку, на которой будет лежать сам фундамент. Толщина слоя варьируется в пределах 25 − 40 см (в зависимости от типа грунта), а это уже дополнительная высота конструкции.
2. Глубина промерзания почвы (справочные данные).
3. Также нужно делать цоколь в пределах до 30 см, иногда больше, что зависит от типа грунта и дизайнерских решений.

Теперь, когда есть все необходимые параметры будущего ленточного фундамента, посчитать необходимое количество арматуры и бетонного раствора для его обустройства несложно. Если провести заливку строго по технологии, тогда основание прослужит максимально возможный срок.

Высота над уровнем грунта.

А стоит ли вообще уделять этому параметру строительства особое внимание? Разве не достаточно просто вывести фундамент на уровень поверхности грунта и возводить стены?

Недостаточно. Фундамент – это отдельная строительная конструкция, которая изолирована от стен для предотвращения капиллярных процессов в них слоем гидроизоляции.

Давайте соберем в единый список все функции возвышающегося над землей фундамента.

1. Он препятствует намоканию стен во время дождя или таяния снега в оттепель.

Высота фундамента для частного двухэтажного дома.

В защите от влажности нуждаются не только стены, но и балки пола.

Высота фундамента для двухэтажного кирпичного дома.

Основание выше уровня земли облицовано клинкером.
