Вальмовая крыша своими руками – устройство стропильной системы

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции.

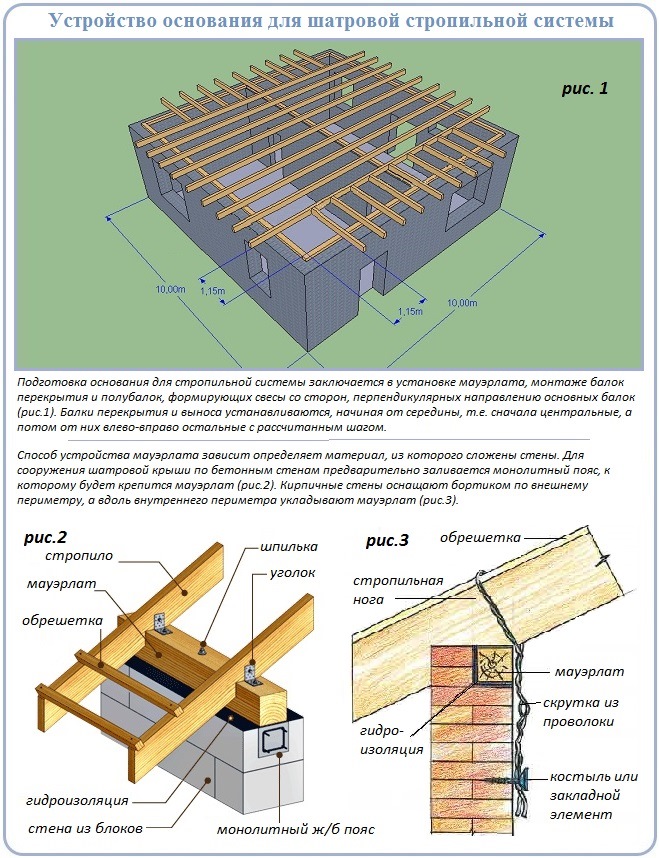

По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см.

Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила).

На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал.

Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

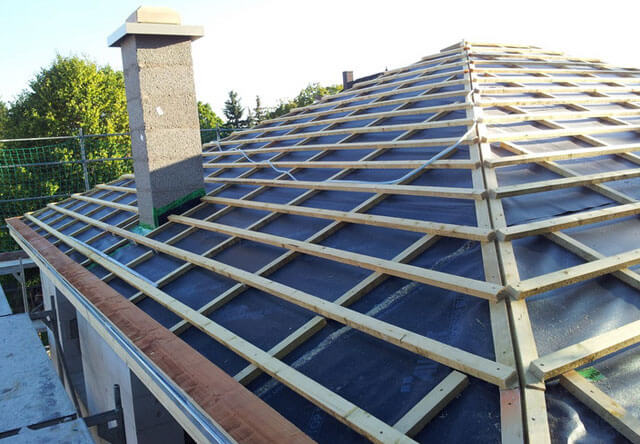

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка.

Составляем проект кровли

Работы по возведению кровли начинают с тщательных и продуманных расчетов всех конструкций четырехскатной крыши и составления проекта кровли. Также подготавливают чертежи будущего дома. Процесс проведения расчетов четырёхскатной крыши – довольно сложный, он требует знаний тригонометрии и геометрии, но при взвешенном и вдумчивом подходе ничего невозможного в нем нет. Продумать следует все детали и мелочи. В процессе создания проекта определяется тип используемых стропил для такой кровли — наслонные или висячие. Также в проекте обосновывается и рассчитывается необходимость установки вспомогательных элементов: раскосов, уменьшающих нагрузку на стропила, или затяжек, обеспечивающих устойчивость всей системы.

Это тоже важно знать: Как правильно сделать расчет четырехскатной крыши

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте. Стандартный равноскатный вариант крыши
2. Необходимая функциональность подкровельного пространства. Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания. Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.

   Чертеж и строительство ломаной кровли

3. Особенности местности расположения будущего дома. Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
4. Планируемый материал для внешнего покрытия. Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

   Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию. Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Виды стропильных систем

Существует 2 разновидности конструкций, применяемых для строительства двускатных крыш на зданиях прямоугольной формы:

• висячие системы, опирающиеся только на 2 наружных стены дома;
• наслонные каркасы имеют одну или несколько дополнительных точек опоры в виде капитальных межкомнатных перегородок верхнего этажа.

Примечание. В кирпичных, брусовых и бревенчатых зданиях кровля зачастую опирается еще и на фронтоны.

Изображенная на схеме простейшая двускатная крыша, собранная своими руками из висячих ферм с двумя подкосами и ригелем, не рассчитана на серьезные нагрузки. Подойдет для пролетов не более 6 м, какие бывают в небольших дачных домиках, сараях, гаражах и беседках. Если расстояние между стенами достигает 9 м, то следует применить ферму с четырьмя ребрами жесткости (нижнее изображение на схеме).

Для сооружений с шириной пролета более 8 м изготовление висячих систем нецелесообразно по 2 причинам:

1. Из-за увеличенного сечения балок и количества подкосов с ригелями цена готового изделия и его сборки значительно вырастет.
2. В больших домах и дачах всегда есть межкомнатные перегородки, одну из которых можно усилить и использовать как несущую для установки дополнительной вертикальной опоры. Она позволит разгрузить остальные детали фермы и уменьшить их сечение.

Наслонная система, показанная на картинке, за счет средней опоры способна перекрыть проем до 14 м. На нее монтируется вертикальная стойка, подпирающая конек, и 2 ребра жесткости. Чтобы стропила не провисали, между ними надо поставить горизонтальную затяжку.

Если на чердаке одноэтажного дома необходимо обустроить мансарду, то выбирайте стропильную систему наслонного типа с двумя стойками, опирающимися на продольные лежни. Придется увеличить угол наклона скатов минимум до 45°, а стойки сместить ближе к краю, дабы освободить чердачное пространство.

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

• Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
• Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
• Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
• Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким. Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
• Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

• Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

  Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

• Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

  Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

• Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Виды четырехскатной кровли

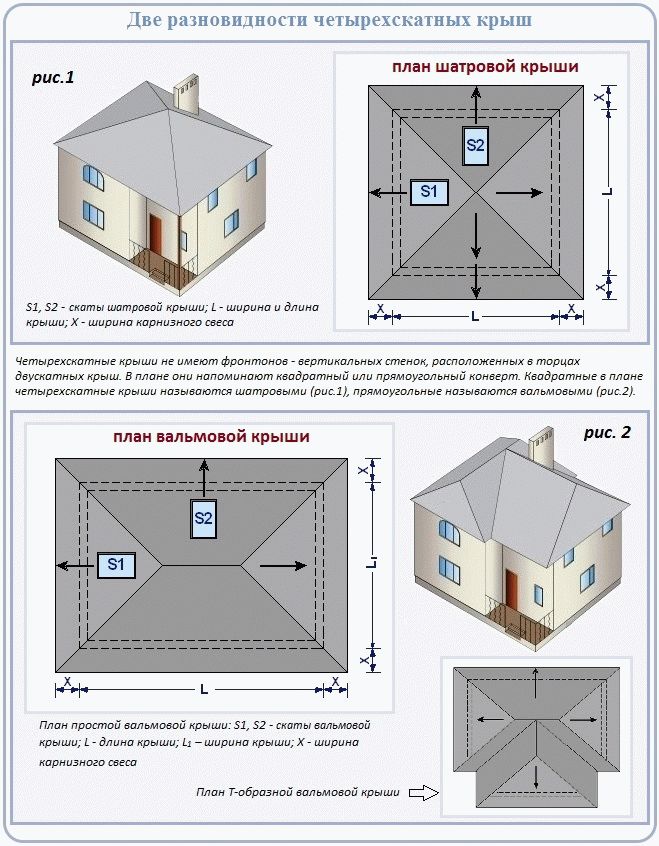

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

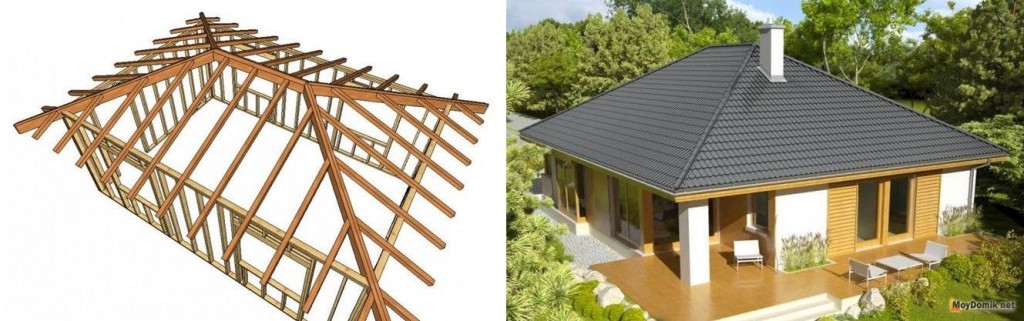

Проект дома с вальмовой четырехскатной крышей

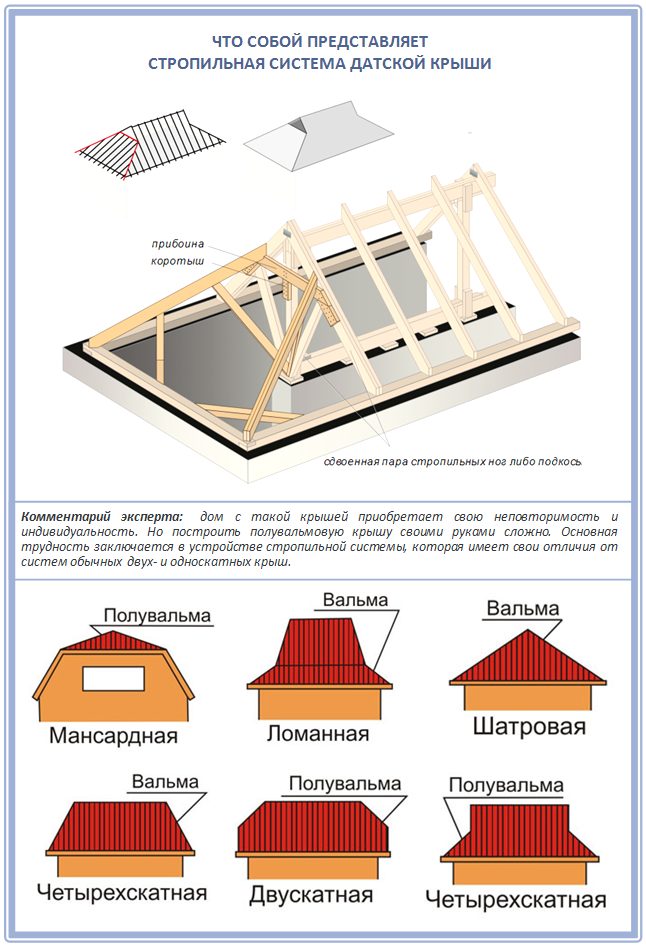

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

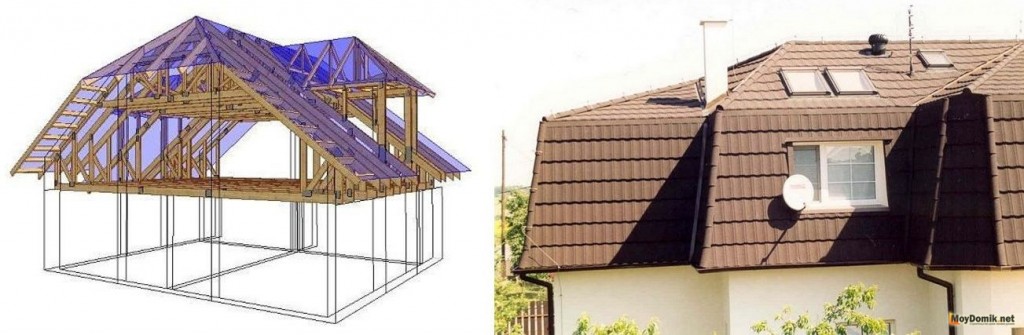

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Четырехскатная или двускатная кровля?

ВАЖНО! При выборе крыши с двумя скатами или четырьмя, стоит обратить внимание на преимущества и недостатки обеих конструкций. Учитывайте то, что бывает двускатная крыша с разными скатами.

Преимущества двускатной крыши:

Преимущества двускатной крыши:

• Надежность и прочность конструкции с равномерным распределением нагрузки на опорные стены и фундамент;
• Возможность расположения инженерных систем дома на чердаке;
• Скаты не позволяют осадкам задерживаться на кровле;
• Восстановление поврежденных участков не требует больших затрат и ремонт легок в исполнении;

Недостатки двускатной крыши:

(могут возникнуть при устройстве мансарды)

• Устройство слуховых окон потребует дополнительных денежных вливаний;
• Укрепление стропил также потребует дополнительного финансирования;

ВНИМАНИЕ! Пара скатов трапециевидной формы и пара скатов треугольной (или вальмы) формируют крышу о четырех скатах.

Преимущества четырехскатной крыши:

• Отсутствует надобность во фронтонах, поскольку окна устанавливаются непосредственно на скатах;
• Надежная конструкция крыши;
• Отличное сопротивление ветру и осадкам;
• Конвекция в помещении осуществляется по всей площади, в связи с чем тепло распределяется равномерно;

Недостатки четырехскатной крыши:

• Сложность проектирования;
• Устройство крыши смогут выполнить только профессионалы;
• Большой вес стропильной системы;

Произвести расчет стропильной системы вы можете здесь.

Оба варианта хороши по-своему. Вопрос выбора зависит лишь от Ваших индивидуальных потребностей и финансовых возможностей.

Дом с двускатной крышей

Дом с четырехскатной крышей

Возведение четырёхскатной вальмовой крыши

Весь процесс разделяется на несколько этапов. Он более сложный и дорогой по сравнению с шатровым вариантом, но вполне реализуемый. Для понимания терминологии используйте рисунок, на котором представлена схема с основными понятиями.

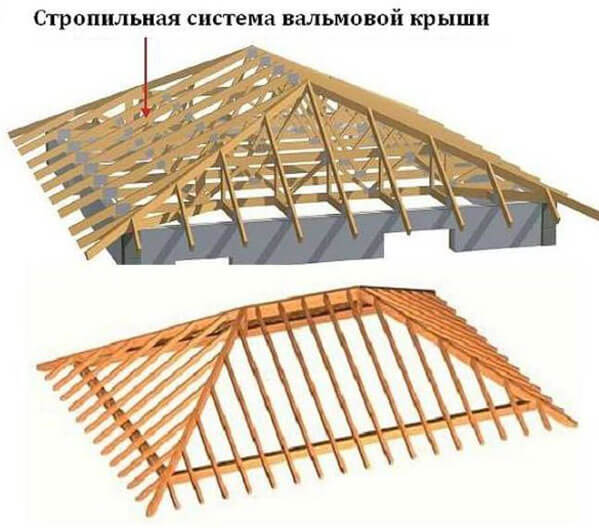

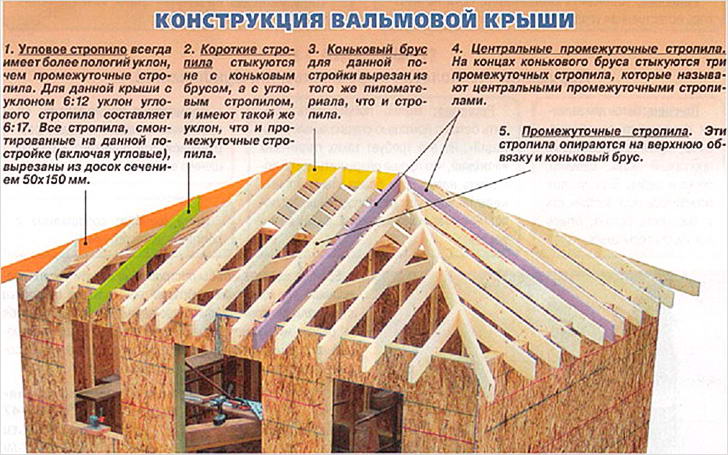

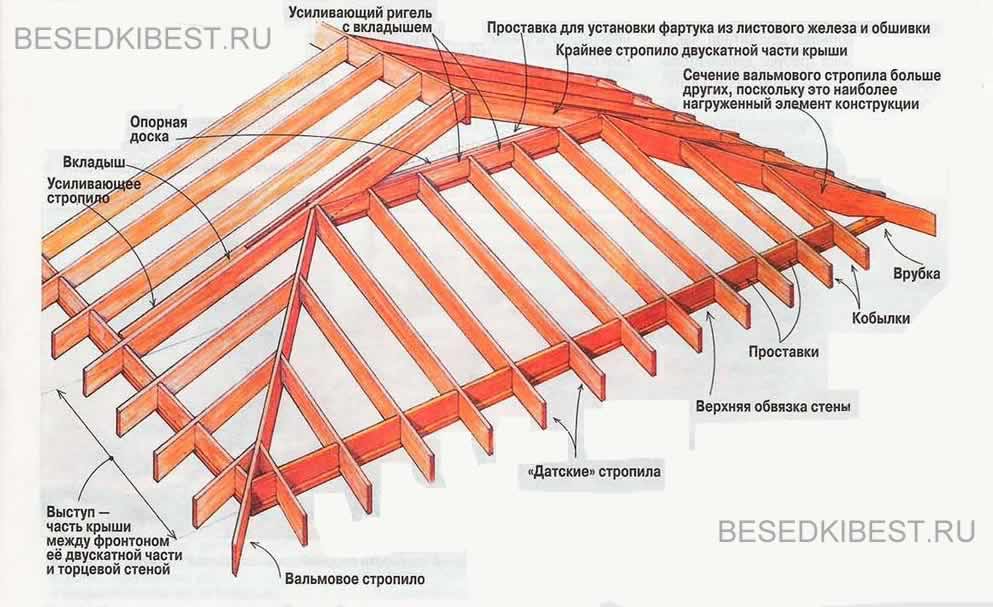

Терминология вальмовой конструкции

1. Верхняя обвязка усиливается досками (внахлест).
2. Вдоль беседки (с длинной стороны) крепится стягивающая балка. Для этого используются металлические уголки.
3. На затяжки устанавливаются две метровые стойки.
4. Для улучшения баланса ставятся временные подкосы, они позволяют зафиксировать вертикально направленные стойки.
5. Верхушки стоек соединяются с коньковым прогоном (самая высокая часть кровли).
6. Фиксируются рядовые стропильные ноги с шагом 1 метр (крепятся на гвозди).

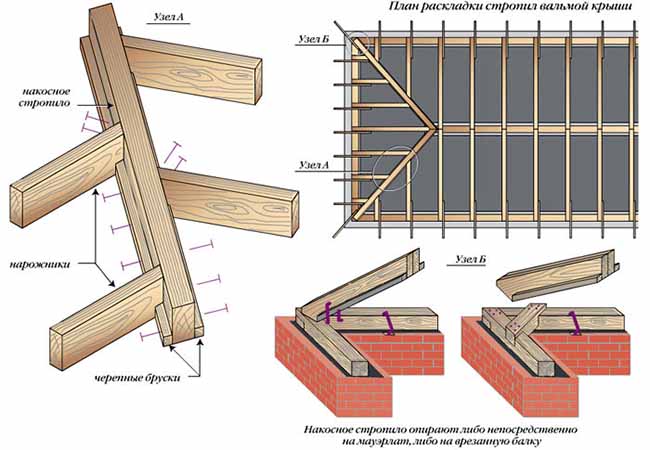

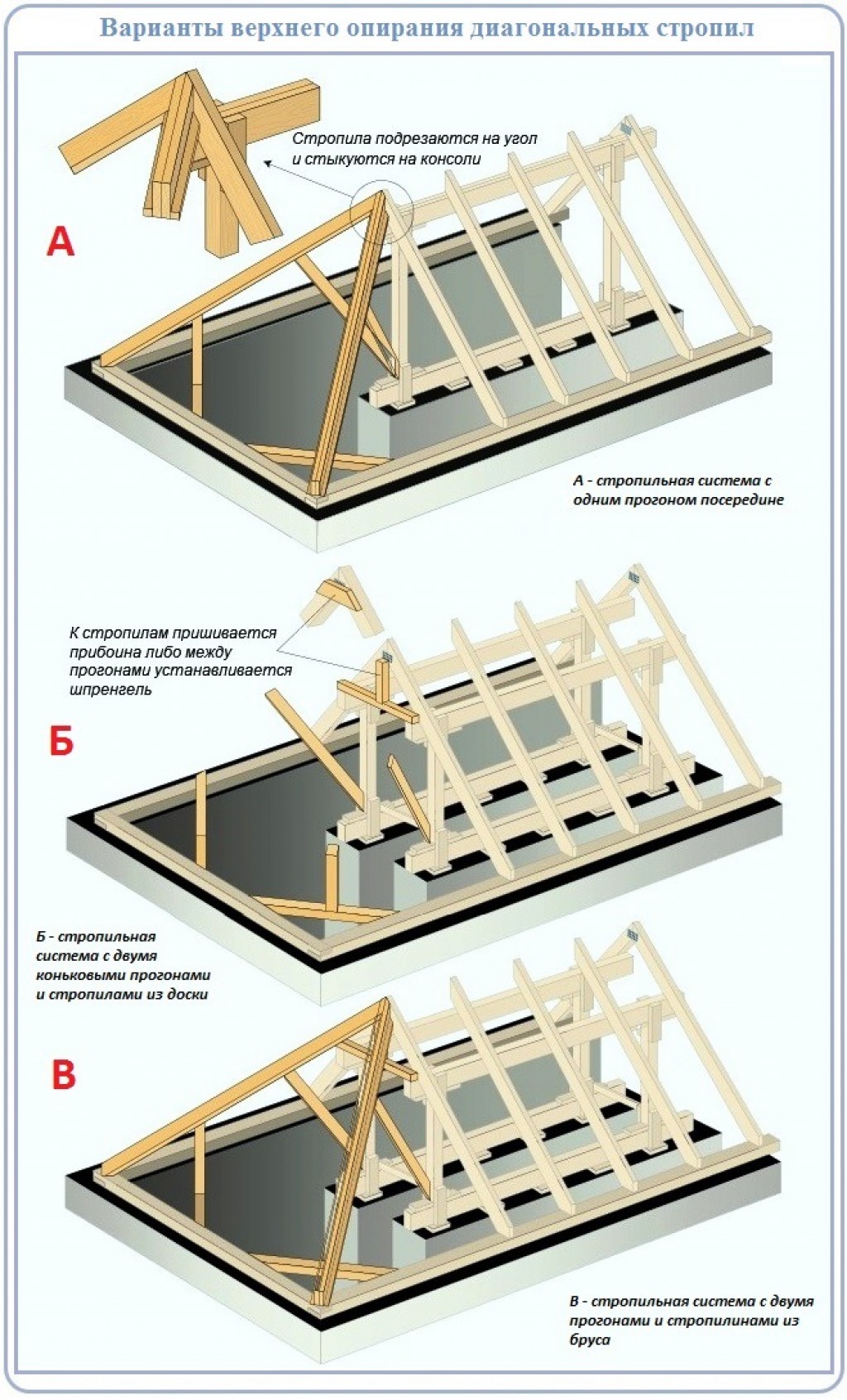

7. Диагональные стропила крепятся так, чтобы они продолжали коньковый прогон, то есть с его торцевой стороны.

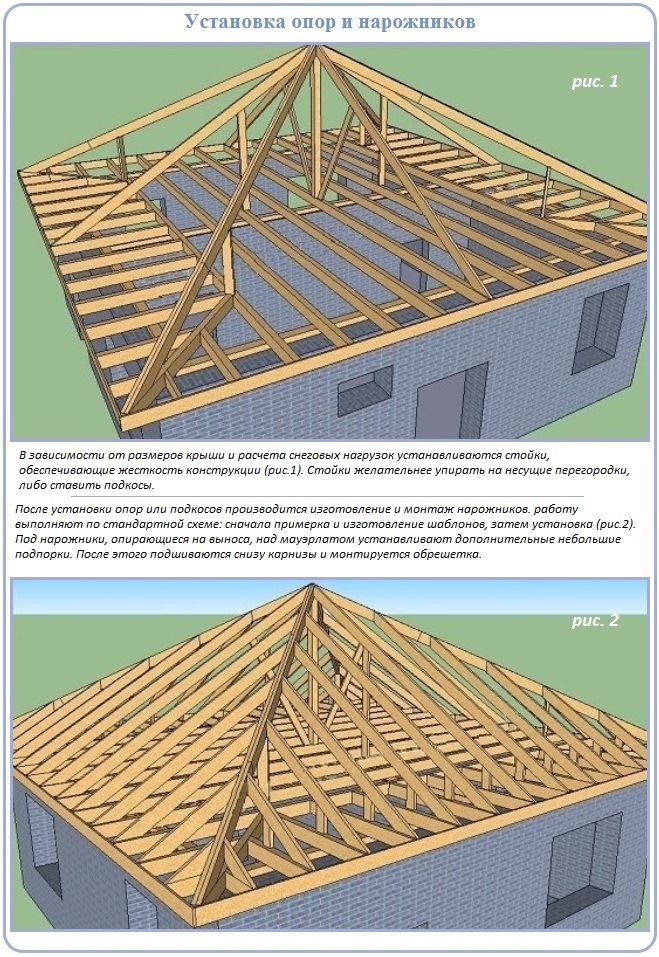

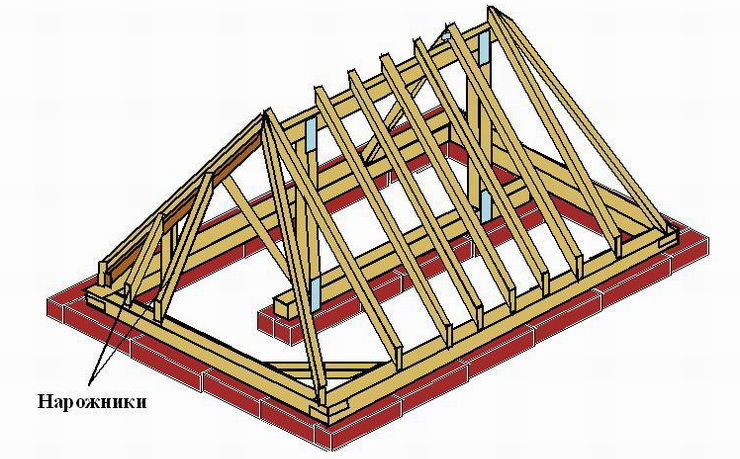

8. Нарожники крепятся сначала к диагональным стропилам, затем к верхней обвязке с шагом порядка 65 см.
9. Стелется гидроизоляция и укладывается кровля.

как построить четырехскатную крышу своими руками

Четырехскатная крыша – красивый и практичный вариант. Но при ее проектировании нужно учитывать большое количество важных тонкостей.  Если у человека мало опыта в возведении кровли, лучше доверить такой процесс специалистам.

Описание  и применение

Четырехскатная крыша часто используется при возведении загородных домов. Дом с четырехскатной крышей имеет большой и удобный чердак, который можно переделать в  четырехскатную мансарду.

Различают следующие виды четырехскатной кровли дома:

• шатровая четырехскатная крыша;
• вальмовая четырехскатная крыша;
• полувальмовая четырехскатная крыша.

Самой распространенной является вальмовая крыша. Возведение такой крыши – процедура трудоемкая, требующая внимательности и точности расчетов

Достоинства и недостатки

Достоинства четырехскатной кровли:

• красивый внешний вид;
• прогрев с 4 сторон;
• теплое и большое чердачное помещение;
• надежная защита от непогоды.

Недостатки:

• тяжелая конструкция;
• сложность в возведении;
• стоит дороже, чем двухскатная.

Конструкция и устройство четырехскатной крыши

Создание четырехскатной крыши требует создания схемы, чертежей. Не каждый человек может сделать правильный (архитектурный и эскизный) чертеж кровли. Как построить четырехскатную крышу лучше разъяснит профессионал, имеющий определенную квалификацию и опыт в создании такого рода расчетов и чертежей.

Расчет крыши

Чтобы узнать стоимость кровли, необходимо подсчитать ее площадь. По мере проведения расчетов планируемой кровли можно изменить проект с целью понижения себестоимости.

Итак, перед тем, как начать вычисления, нужно разделить всю конструкцию на отдельные геометрические фигуры. Для каждой получившейся фигуры надо рассчитать площадь. Поскольку плоскости крыши расположены с наклоном, нужно учесть, что геометрические фигуры на плоском эскизе не соответствуют истинным размерам в пространстве.

Площадь каждой фигуры на плоскости необходимо поделить на косинус угла наклона. Все результаты необходимо сложить. Площадь четырехскатной крыши надо рассчитывать по карнизным свесам.

Важные моменты для расчетов:

• определитесь с материалом для кровли, ведь для каждого материала характерны свои стандартные размеры;
• точно измерьте длину ската от нижней коньковой части до карнизной, расположенной сверху;
• добавьте припуски для парапетов, свесов.

Расчет материалов

Для того, чтобы рассчитать материалы для возведения кровли, нужно правильно подсчитать ее площадь. Также нужно учесть:

• размер нахлестов используемого материала;
• размер свесов (фронтонных и карнизных);
• Количество отходов при раскрое материалов.

При расчете четырехскатной крыши хорошо применять специализированные программы. Это обезопасит от ошибок и перерасхода материалов

Материалы

После того, как были проведены все необходимые расчеты, нужно перенести их на бумагу, сделать чертеж кровли. Как только будет составлен предварительный план, следует начинать заготовку материалов и инструментов.

Основой четырехскатной кровли являются деревянные стропила. Экономить на приобретении материала не стоит, так как от этого зависит качество возводимой конструкции. Приобретать материал нужно без брака и изъяна.

Этапы строительства крыши

Следующим этапом строительства кровли является установка несущих конструкций. Сперва нужно выложить основу. Основа состоит из мауэрлата. На нее будет монтироваться стропильная система четырехскатной крыши. Стропила устанавливаются соответственно плану для четырехскатной кровли. Стропильная система-это достаточно сложная пространственная конструкция.

Затем необходимо позаботиться об устройстве слоев для изоляции. Их несколько:

• гидроизоляция;
• теплоизоляция;
• пароизоляция.

Как покрыть черепицей четырехскатную крышу своими руками можно посмотреть на видео:

Стропильная система и монтаж

Создание стропильного каркаса состоит из этапов:

• монтаж мауэрлата;
• укладка слоя гидроизоляции между стенами и основанием;
• установка стропил. При создании следует учитывать углы наклона. Основные стойки должны прикрепляться к мауэрлату.

Необходимо придерживаться, чтоб:

• изготовление стропильной системы происходило по схеме;
• стропила надежно прикреплялись к коньку.

Монтаж обрешетки также трудоемок. Обрешетку четырехскатной мансардной крыши создают из брусьев или досок. Расстояние между досками должно быть по рекомендации изготовителя кровли, устанавливаемой на стропильный каркас.

Для деревянных стропил мастера советуют использовать деревья хвойных пород зимней заготовки.

Углы наклона крыши

Величина углов наклона крыши варьирует от пяти до шестидесяти градусов. Она зависит от предназначения чердака, климатической зоны. Если в регионе наблюдаются частые дожди, то оптимальный наклон будет равен 40-60 град. От угла наклона зависит выбор материала для кровли:

• угол 8-18 град.- для листов шифера, рулонных материалов;
• 14-60 град. – для стальных, асбестоцементных листов;
• 30-60 град.-  для черепицы, штучных кровельных элементов.

Нюансы и хитрости

При возведении кровли нужно обратить внимание на следующие моменты:

• обязательно сделать чертеж кровли;
• определиться с материалом;
• определить систему стропил;
• вычислить угол наклона крыши;
• если постройка небольшая, то идеальными будут висячие стропила, а если крупная – наслонный вариант;
• точный подсчет необходимого материала (стараться не экономить на качестве);
• основную часть кровли лучше собрать на земле.

Крыша беседки

У многих людей на дачном участке располагается беседка.

Основные функции этой части ландшафтного дизайна:

• служит украшением загородного участка;
• является великолепным местом для отдыха.

Довольно часто беседка имеет четырехскатную крышу. Она выглядит современно, привлекательно и отлично защищает от плохих погодных условий.  По форме четырехскатная крыша напоминает шатер. Сделать такую кровлю можно самостоятельно, при наличии соответствующего опыта.

Установка наклонной системы

Если вы решили своими руками сделать наслонную систему стропил, то обратите внимание, что несущая внутренняя стена-перегородка должна быть достаточно крепкой. Перед устройством необходимо заранее собрать леса, гарантирующие безопасность работ на высоте.

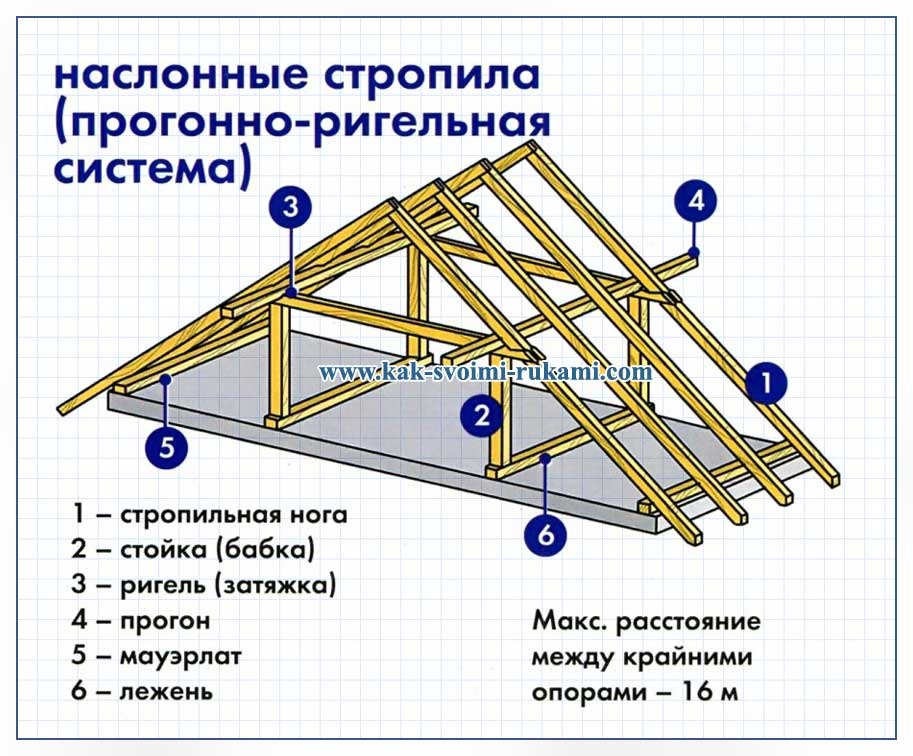

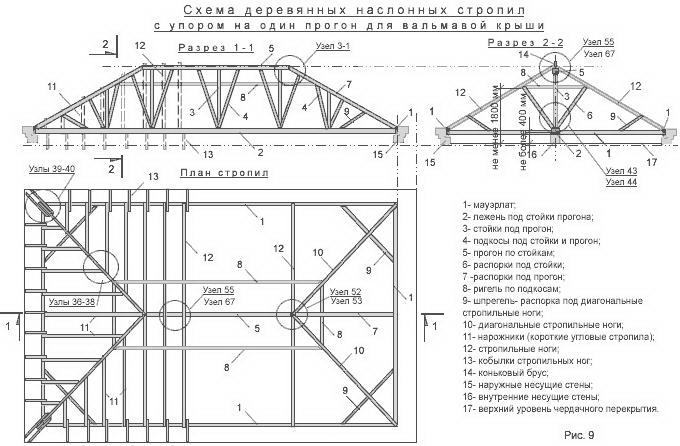

Наслонная стропильная система

Первоначальные работы такие же, как при устройстве висячей системы. Соединение верхних концов стропилин может выполняться несколькими способами, однако чаще всего применяется крепление встык. На встречных стропильных ногах под нужным углом делаются зарезы. Стропилины соединяются полученными торцами и прибиваются на два гвоздя. Соединение можно усилить деревянной или металлической накладкой.

Второй способ крепления — внахлест — выполняется с применением болтов или шпилек с широкими шайбами и гайками. Стропила при данном способе будут соприкасаться плоскостями.

Важно: В коньковой части стропилины лучше соединить особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла. Это не даст кровле повредиться при усадке.

Средняя часть стропильной системы имеет опору на внутреннюю стену и несущие столбы.

Особенности подготовки чертежа скатной кровли

Скатными называют крыши, состоящие из нескольких плоскостей, расположенных под уклоном более 10%.

Исходя из конструктивных особенностей их разделяют на два типа — чердачные и бесчердачные.

Крыша с двумя скатами — самый распространенный вариант, он может применяться для любых видов зданий.

Четырехскатные кровли встречаются преимущественно в загородном и дачном строительстве.

Разрез односкатной крыши выглядит как прямоугольный треугольник, в котором гипотенузой является стропильная нога.

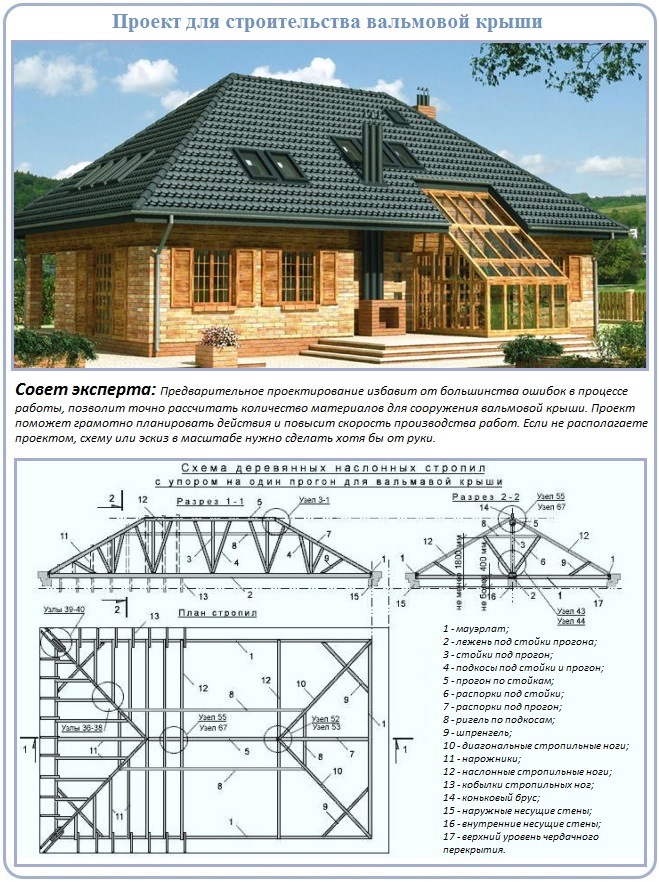

Готовый чертеж конструкции должен содержать полную информацию о длине, сечении и месторасположении всех элементов.

Желательно еще на этапе проектирования определить принцип крепления узлов и отразить это в документации.

В графической части плана отмечают длину стены дома, расстояние от стропил до конька, выбранный угол наклона ската и размеры стропильных балок.

Выбирая кровельный материал для скатной крыши, нужно обратить внимание на следующие рекомендации:

• для профнастила угол наклона ската может составлять более 8°;
• для шифера — от 20 до 30°;
• для рубероида и аналогичных рулонных материалов — 5°;
• для металлочерепицы — 30°

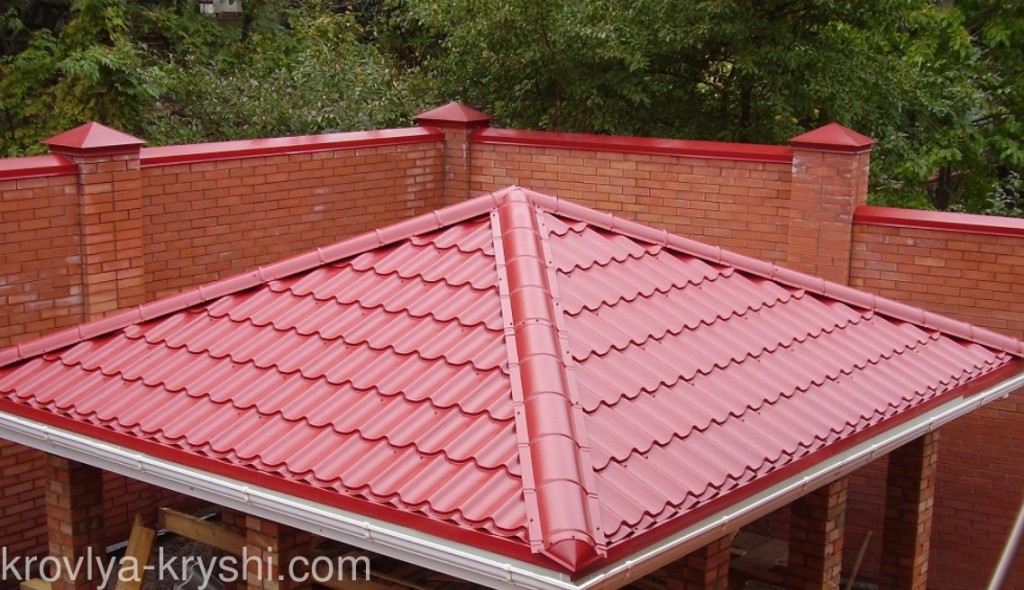

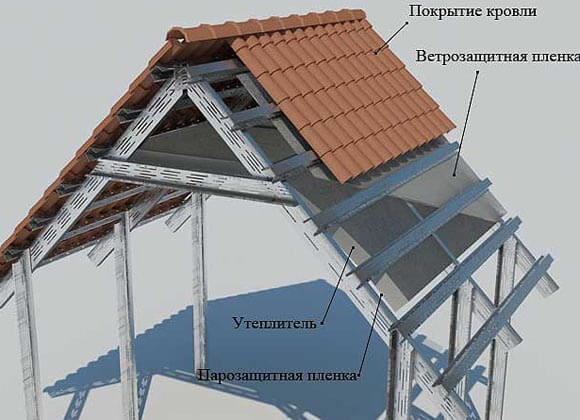

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

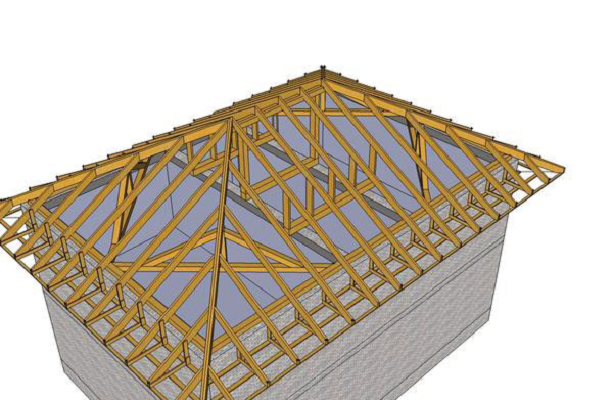

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

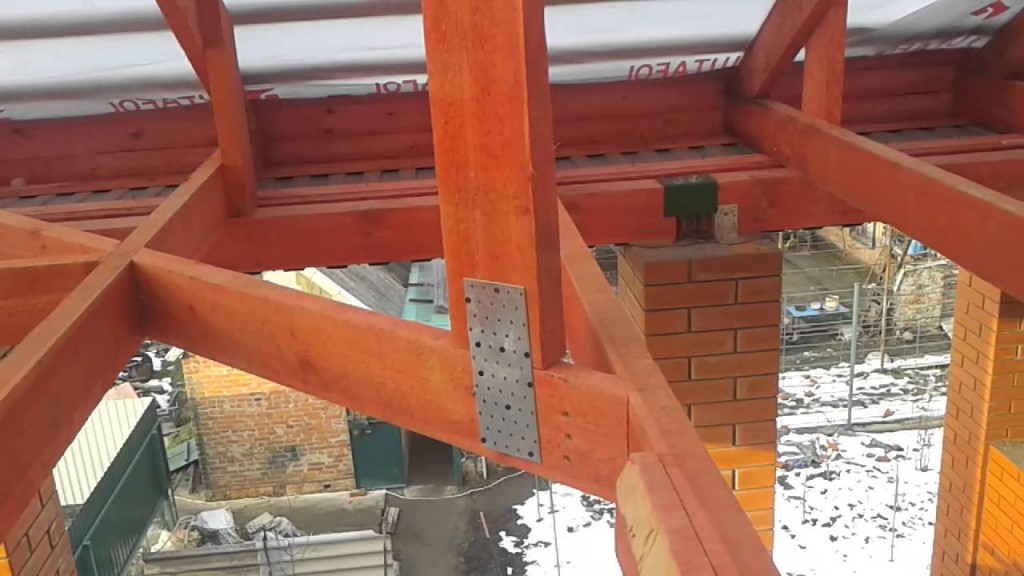

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Монтаж обрешетки

После установки системы стропил следует приступить к монтажу обрешетки, к которой затем крепят материал для кровли.

Обрешетка представляет собой специализированный каркас, для создания которого необходима обрезная или необрезная доска (толщина — 25 мм).

Обрешетку под металлочерепицу оформляют в виде разряженной обрешетки. Для этого используется контррейка (так называемая контробрешетка).

Она необходима для увеличения зазора в подкровельном пространстве, что улучшает вентиляцию. В качестве контррейки используют деревянные планки, по ширине равные стропилам. Их приблизительная толщина — 12-30 мм.

Контррейка устанавливается поверх гидроизоляционного материала на стропила, она должна в точности повторять форму стропил. Для этого на них (по отдельности) следует вмонтировать планки контррейки.

Когда контррейка установлена, можно переходить к монтажу самой обрешетки.

Этапы строительства мансардной крыши своими руками. А также разновидности мансард.

Про кровлю технониколь вы можете прочитать здесь.

А как сделать стропильную систему мансардной крыши описано по ссылке -sistemy/mansardnaya-krysha/

Для этого требуется брус сечением 30х50 или 50х50 мм. Между брусами обрешетки под металлочерепицу должно быть расстояние от 350 до 400 мм.

Крепление брусьев или досок начинают от конькового бруса. Доски или брусья крепят на расстоянии 40-150 мм от прогона ( по каждому скату) — в зависимости от материала покрытия и способа монтажа конькового узла.

Обрешетку, как правило, устанавливают по частям, поскольку при этом одновременно покрывается вся поверхность ската, определяемая длиной имеющейся доски или бруса.

После этого можно переходить к следующему прогону.

Предлагаем вашему внимаю видео о том как монтировать обрешетку на крышу:

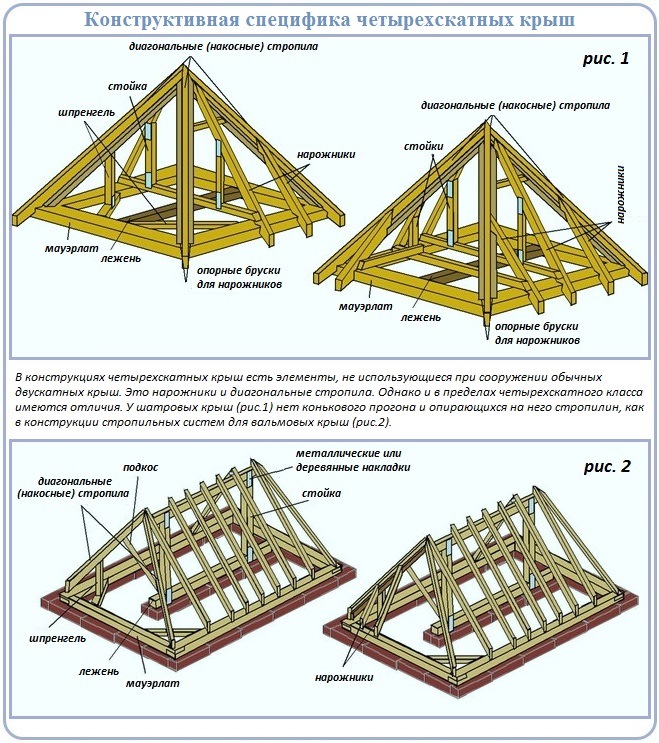

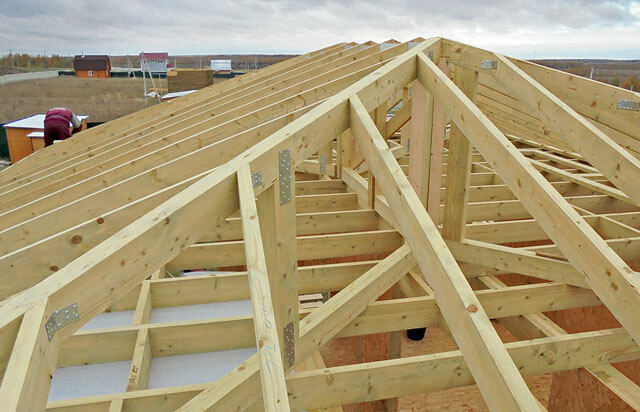

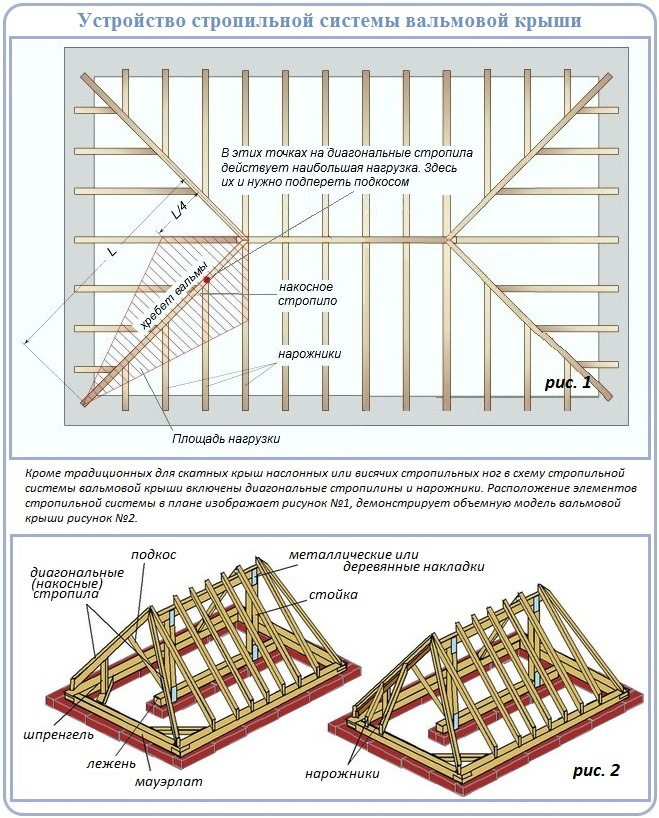

Устройство четырехскатной стропильной системы

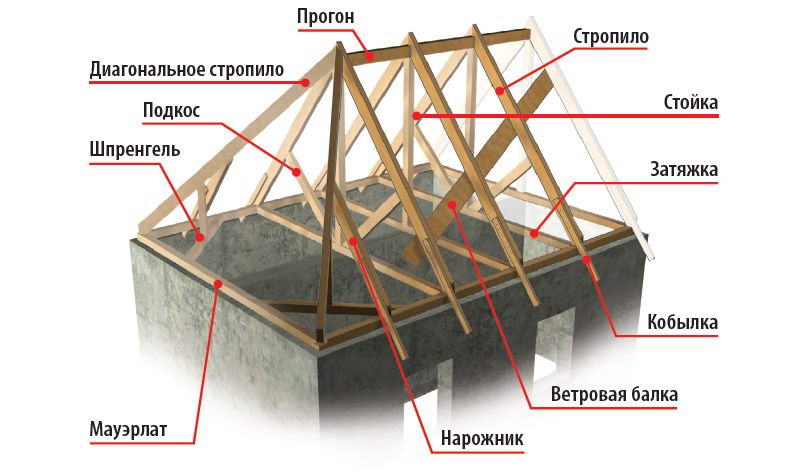

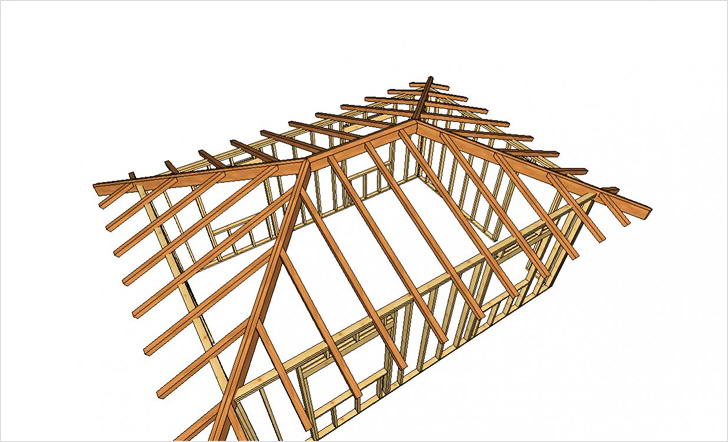

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород. Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска. Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Монтаж мауэрлата

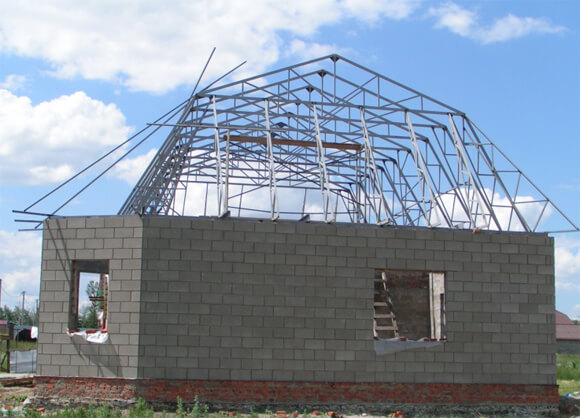

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

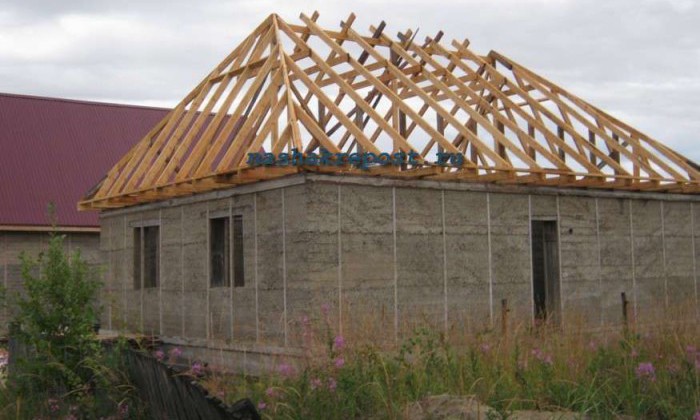

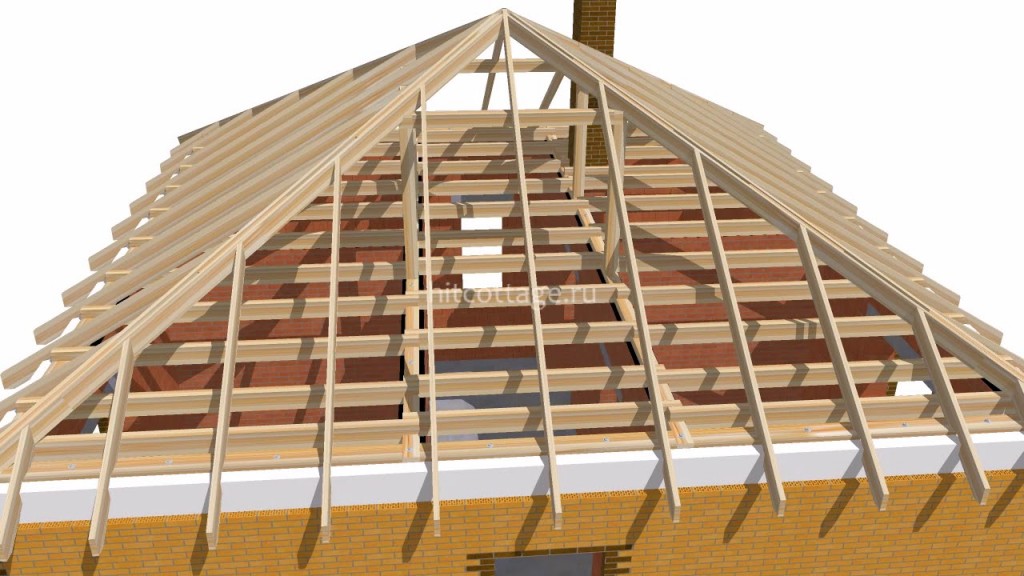

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

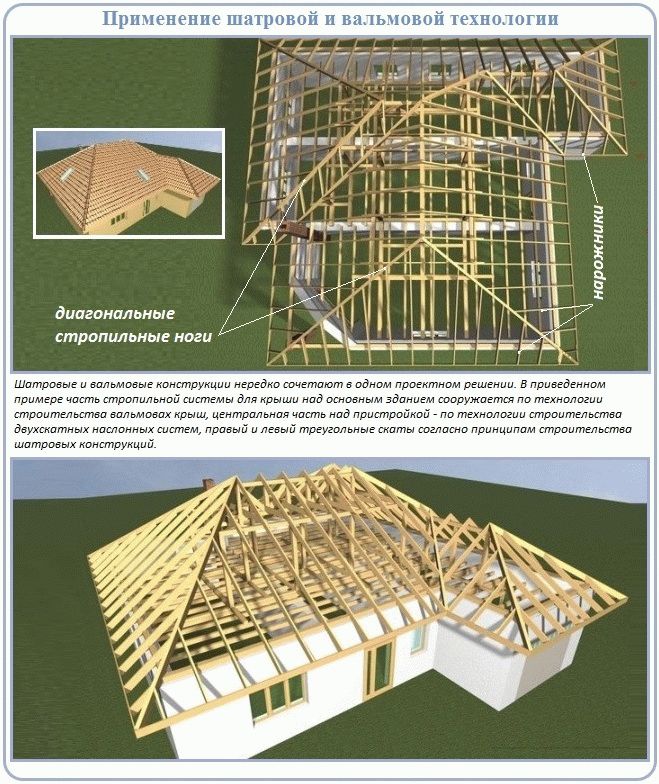

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

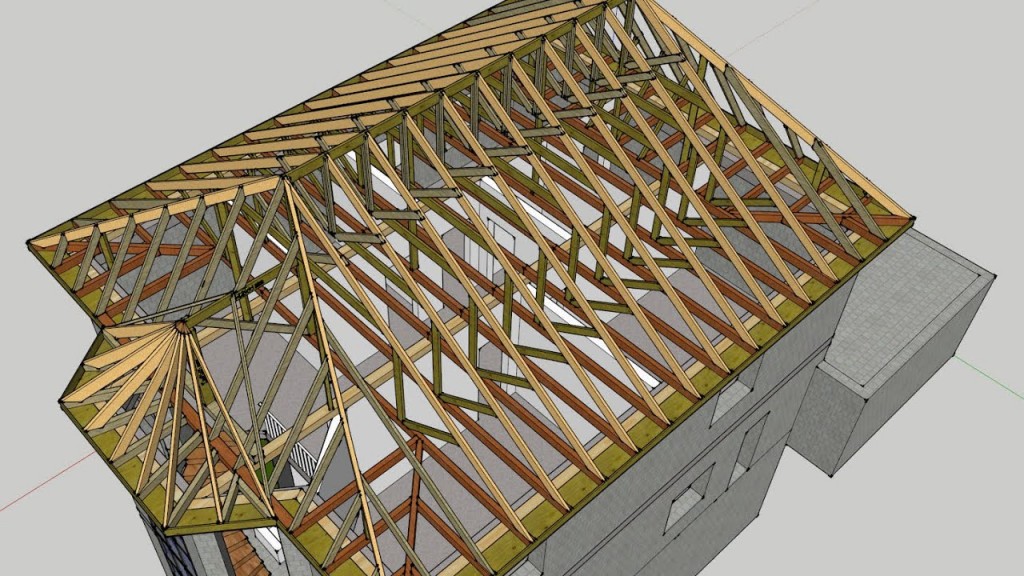

Устройство вальмовой крыши сложной формы

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать верхний венец сруба.

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши регулируется посредством длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться. Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

• дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
• наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
• совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
• для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
• повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.
