Основные виды крыш по конструктивному исполнению

Перед установкой нужно выбрать оптимально подходящую стропильную систему для кровли. Наибольшим спросом среди частных застройщиков пользуются скатные конструкции следующих видов по форме:

• 1-скатные;

• 2-скатные;

• мансардные (ломаные двускатные);

• шатровые;

• вальмовые;

• полувальмовые.

Рисунок 1. Основные виды крыш по конфигурации

Наиболее простыми по конструкции являются односкатные кровельные системы. При этом они требуют минимум финансовых и трудовых вложений на устройство. Однако учитывайте, что в здании с такой крышей невозможно обустроить полноценный чердак или, тем более, мансардный этаж.

Одни из самых популярных на сегодня крыш – двускатные и мансардные. Это обусловлено возможностью обустроить просторный чердак или большую мансарду. На такие конструкции расходуется меньше кровельного покрытия, однако требуется возведение фронтонов по торцевым сторонам дома. Также привлекает минимальная сложность монтажа.

Рисунок 3. Внешний вид двускатной (сверху) и мансардной крыши (снизу)

Шатровые кровли, как правило, имеют 4 ската в виде равнобедренных треугольников, сходящихся в одной точке сверху. Гармонично смотрятся на одноэтажных домах в классическом стиле. Характеризуются сложной стропильной системой, но повышенной устойчивость к ветровым нагрузкам.

Вальмовые и полувальмовые кровли тоже отличаются сложностью устройства, большим количеством конструктивных элементов в стропильной системе. Требует профессионального подхода к монтажу, без наличия определенных навыков самостоятельно построить качественную и надежную конструкцию будет очень сложно.

Рисунок 6. Полувальмовая крыша

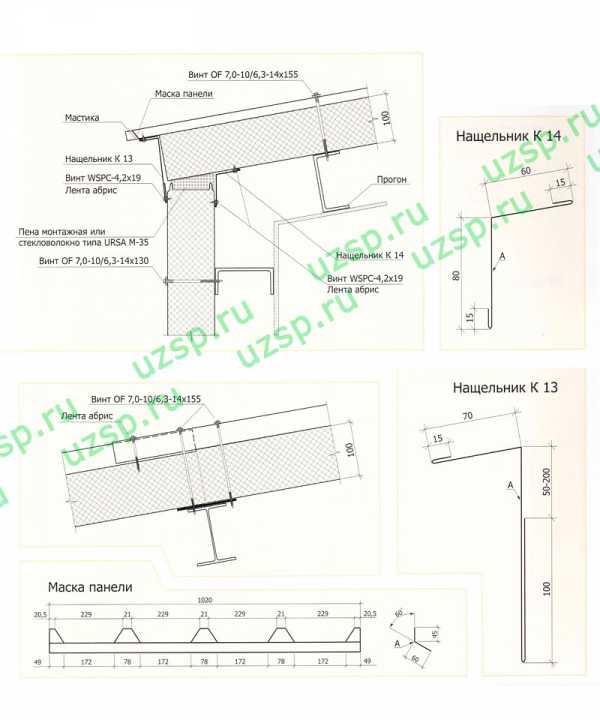

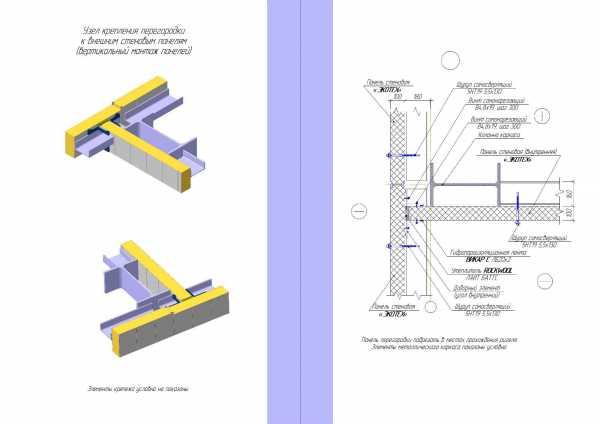

Типовые узлы сэндвич панелей

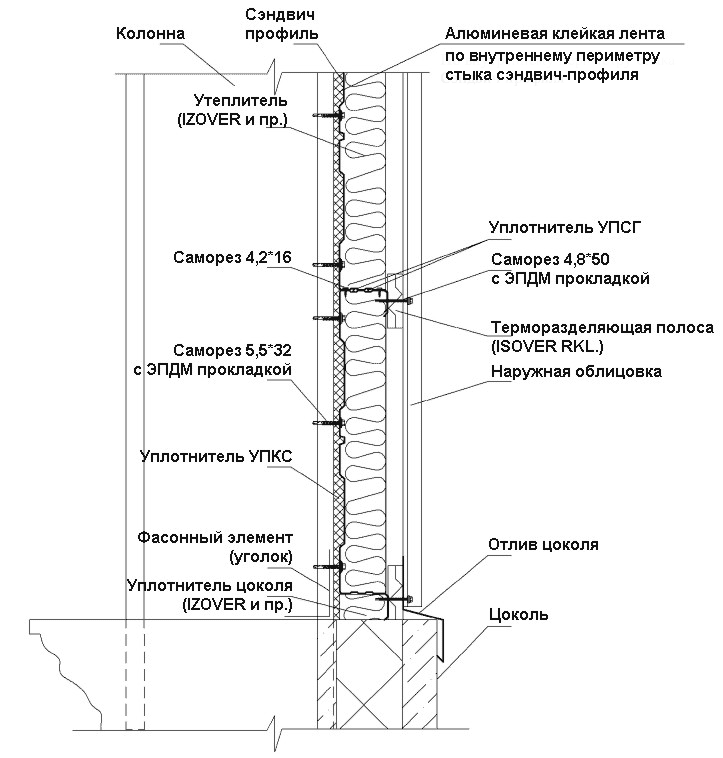

1. Стык стеновых панелей.

2. Угловой стык.

3. Стык стеновых панелей (вертикальная раскладка).

4. Узел коепления стеновых панелей (вертикальная раскладка).

5. Парапетный узел.

6. Узел крепления кровельных панелей поэлементной сбоки (продольный).

7. Коньковый узел.

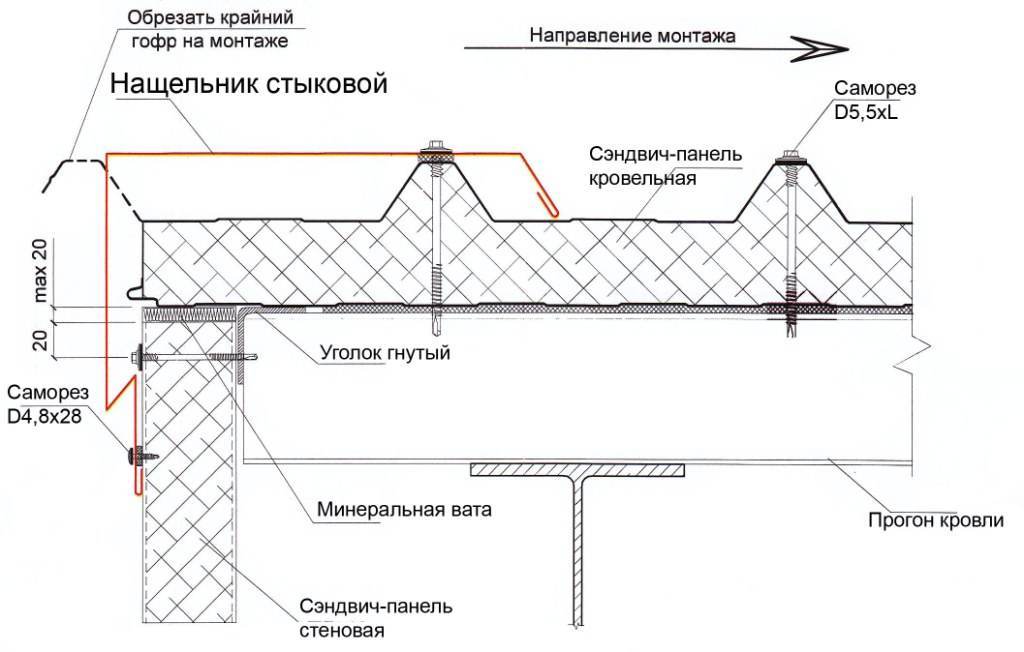

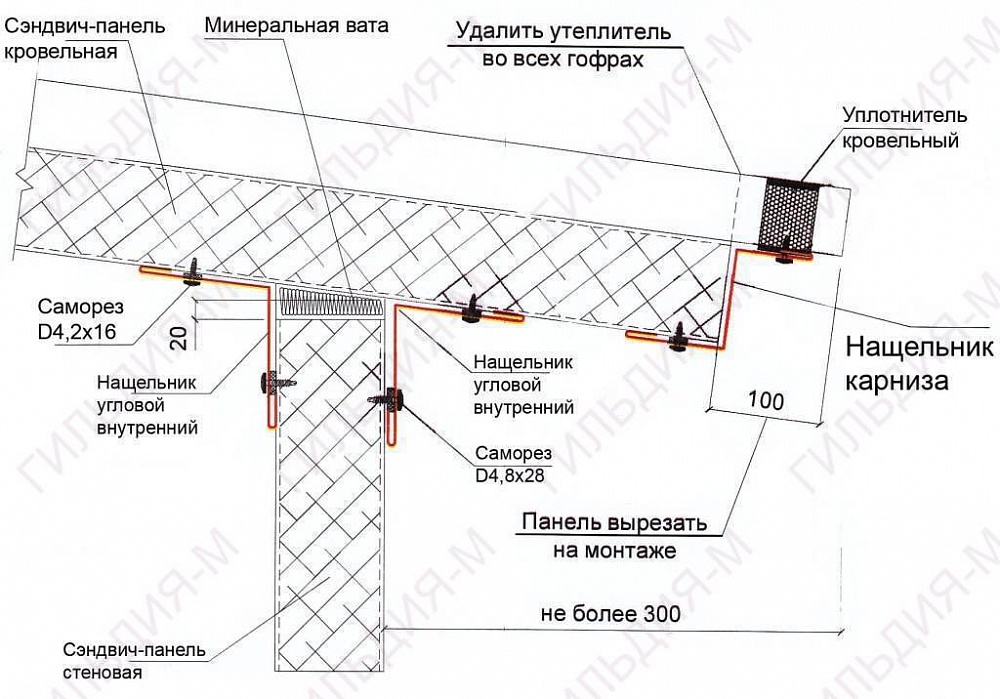

8. Примыкание крыши к стене.

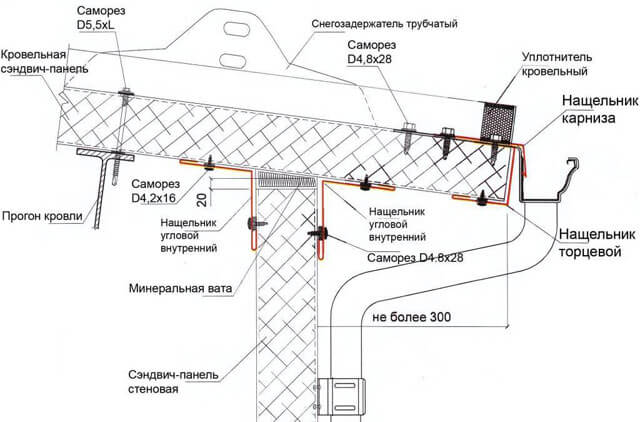

9. Узел свеса и стык кровельных панелей.

Итак, крепление сэндвич панелей в вертикальном положении всегда рекомендуется производить непосредственно от угла самого здания. Кроме того, проверить точность такого монтажа и при наличии необходимости скорректировать имеющиеся недочеты всегда помогут хорошие специалисты, которые имеют большой опыт. Также дефекты данного монтажа можно всегда скрыть с помощью различных доборных элементов. Качественные саморезы для любых сэндвич панелей помогут максимально произвести оперативную и довольно качественную установку. Также крепление необходимо начинать с верхнего торца и потом постепенно спускаться скрепленные панели уплотняются надежным герметиком, который предназначен для наружных работ. Будущая панель, как правило, монтируется уже в замок заранее установленной конструкции. Что касается крепления панелей в так называемом горизонтальном положении, то в таком случае все начинается непосредственно с установки цокольного нашельника. При возникновении такой необходимости прокладывают определенный слой пенопласт или же специальной минеральной ваты.

Монтаж таких изделий выполняется пазом вниз. Как известно, соблюдение всех необходимых размеров достигается нанесением контрольных рисок. После установки нужно произвести качественное уплотнение вертикальных стыков с помощью специального минераловатного утеплителя. В таком случае нашельники позволяют достаточно аккуратно оформить любой стык данных сказать, что крепление сэндвич панелей всегда происходит с помощью только лучших материалов. Ведь от того, какие материалы Вы будете использовать, зависит очень многое. Лучше сразу купить хорошие и надежные изделия, которые отличаются своим качеством.

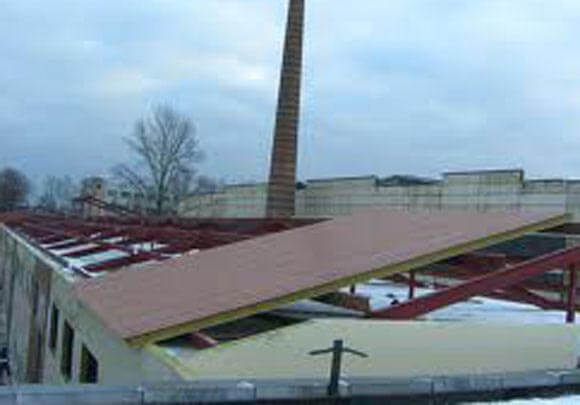

Сэндвич панели могут успешно применяться в качестве надежной кровли даже в таком случае, если угол наклона данной крыши больше 5 процентов. Как правило, установка таких профилей обычно осуществляется после того, как уже были возведены стеновые панели. Для того чтобы осуществить плотный контакт металлических листов необходимо перед монтажом обрезать абсолютно все элементы, которые выступают. Это такие элементы, как части утеплителя, клей и другие. Для всех последующих рядов Вам нужно в самом торце примыкания панели аккуратно отрезать пару сантиметров листа обшивки. Все это обеспечит красивый и аккуратный вид кровли. Тем более что это очень важно. Если вся работа будет выполнена аккуратно, то Вы сможете избежать множества проблем.

Что касается такого вопроса, как узлы крепления сэндвич панелей, то ему также всегда уделяется особое значение. Ведь от того, насколько качественно будут скреплены данные панели, зависит очень многое. Как правило, узлы сэндвич панелей служат для того, чтобы надежно и прочно скрепить конструкцию. Если бы не было надежного крепления, тогда никакая бы иная работа была бы просто – это приобрести качественную продукцию, которая бы полностью соответствовала всем задачам и требованиям. Только так можно быть уверенным, что работа будет выполнена хорошо. Тем более, что каждый из нас всегда хочет купить самые лучшие материалы.

Также смотрите:

Кровельные сэндвич панели

Технология монтажа кровельных сэндвич панелей: основные моменты

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли. Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт). Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном. Что же касается жестяных работ, то для них больше подойдут ручные ножницы. После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

в длину – 12.5 мм, диаметры резьбы – 6.3 мм под головкой шестигранной формы, к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

тип объекта; расположение плит ветровая нагрузка.

Технология монтажа сэндвич панелей: описание укладки ↑

Монтаж кровельных плит проводят рядами от свеса по направлению к коньку. Первая плита должна формировать свес. Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите. Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше. При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

5–10⁰ (9–18%) – 300 мм; 10–20⁰ (18–36%) – 200 мм.

У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки. Удаляют также и слой утеплителя. На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый). Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

Советы от профессионалов начинающим

Установка сендвичных плит — это последовательное выполнение простых операций. Даже неопытный монтажник может с ними справиться без особых навыков. Однако требуется соблюдать некоторые тонкости, которые уберегут от ошибок и не позволят повредить материал:

• При всех операциях с плитой требуется следить за сохранностью защитного покрытия, особенно на основе полимеров. Нельзя ударять по нему, допускать появление сколов. Важно избежать прислонения на установленные элементы лестниц, инструментов и техники.
• Торцевание плит основа которых выполнена из минеральной ваты требуется производить только в респираторе.
• Хотя бы раз в год поверхность стен и кровли требуется осматривать на предмет повреждений. Грязь требуется очищать мягкой щёткой.
• Повреждения защитного слоя восстанавливают при помощи специальных красителей.

Соблюдая данные правила можно значительно увеличить срок эксплуатации сэндвичей.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Рекомендации по монтажу кровельных сэндвич-панелей

Кровельные сэндвич-панели BELPANEL К4 монтируются с подрезкой внутренней облицовки (вырезка выполняется на объекте).

В случае двускатной кровли, левая и правая вырезка позволяют производить одновременный монтаж на обоих скатах с одной и той же стороны.

Кровельные сэндвич-панели BELPANEL могут крепиться в прогоны покрытия из стали, дерева или бетона со встроенным стальным профилем.

При проектировании кровли следует учитывать минимальный уклон кровли для кровельных сэндвич-панелей BELPANEL К4 — αmin =10%, максимально допустимое расстояние между опорами.

Минимальная ширина промежуточной опоры для кровельных сэндвич-панелей BELPANEL составляет 60 мм. На кровельных сэндвич панелях BELPANEL с обеих сторон нанесена специальная пленка, которая используется для защиты кровельных сэндвич-панелей BELPANEL при транспортировке и монтаже.

На внутренней стороне кровельных сэндвич-панелей BELPANEL пленка удаляется непосредственно перед монтажом, а на лицевой стороне кровельных сэндвич-панелей BELPANEL — непосредственно перед окончанием работ. В местах крепления накладных элементов и под шурупами пленка удаляется перед монтажом.

Для проведения монтажной резки кровельных сэндвич-панелей BELPANEL разрешается применение только электроножниц и пил, позволяющих холодную резку. Место резки нельзя перегревать во избежание нарушения антикоррозионной защиты листа. После каждой резки поверхность кровельных сэндвич-панелей BELPANEL необходимо тщательно очистить от стружки.

Перед началом монтажа каждой из кровельных сэндвич-панелей BELPANEL проверить, чтобы стыкуемые трапеции верхнего профилированного листа были полностью очищены.

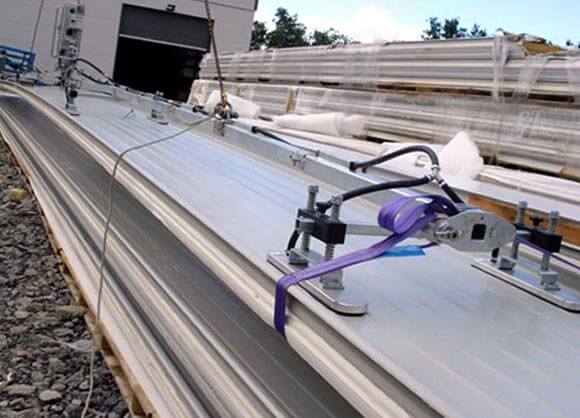

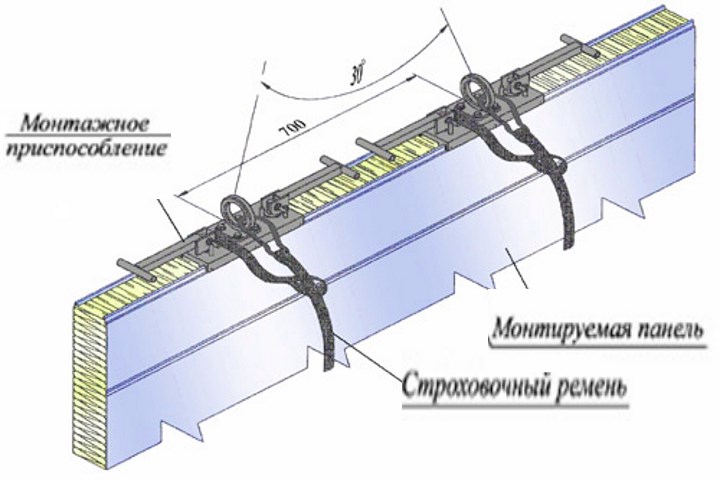

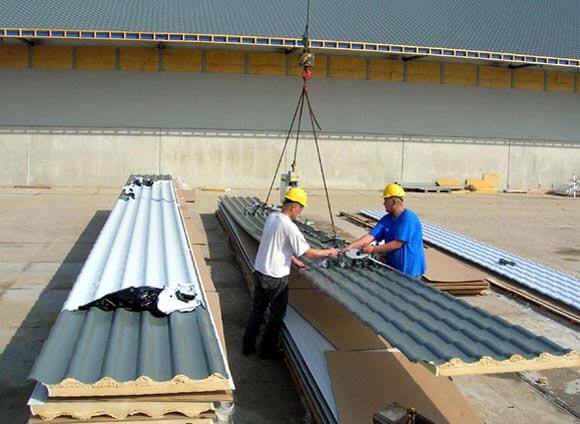

Для подъема кровельных сэндвич-панелей BELPANEL, переноса и установки их на место монтажа рекомендуется применять вакуумный или механический захват.

На месте, где вакуумный захват крепится к кровельным сэндвич панелям, необходимо устранять защитную пленку. Монтаж кровельных сэндвич-панелей BELPANEL ведется с крайней нижней панели. Следующие кровельные сэндвич панели монтируются, согласно схемы.

Первая из кровельных сэндвич-панелей BELPANEL монтируется открытой гофрой в сторону торца здания.

Крепление кровельных сэндвич-панелей BELPANEL

Для крепления кровельных сэндвич-панелей BELPANEL следует использовать специальные самосверлящие шурупы из углеродистой или нержавеющей стали с шайбами и уплотнителем из синтетического каучука (EPDM: этилен-пропилен-диен-мономер). Длина шурупов зависит от толщины применяемых кровельных сэндвич-панелей BELPANEL и типа подконструкции!

Особое внимание уделять усилию затягивания самосверлящих шурупов. Они должны быть затянуты не слишком сильно и не слишком слабо.

Избегайте излишнего затягивания крепежа, поскольку это снижает срок службы его и может повредить панель. Первым признаком слишком сильного затягивания является появление вмятин на поверхности кровельных сэндвич-панелей BELPANEL.

Продольное соединение кровельных сэндвич-панелей BELPANEL

Продольное соединение между кровельными сэндвич-панелями необходимо дополнительно соединять шурупами, как показано на рисунке. При соединении кровельных сэндвич-панелей BELPANEL типа К-4 расстояние между двумя соседними шурупами должно быть не более 0,5 м.

Определение необходимого количества шурупов.

При определении необходимого количества шурупов должны учитываться:

1. Ветровая нагрузка, зависящая от места расположения объекта и от его высоты;
2. Тип объекта (открытый, закрытый и т.п.);
3. В какой условной зоне кровли находится прикрепляемая кровельная сэндвич панель (панели в крайних зонах более всего подвержены порывам ветра);
4. Несущая способность одного крепежного элемента.

Необходимое количество шурупов определяет проектировщик в соответствии с нормами для данного климатического региона.

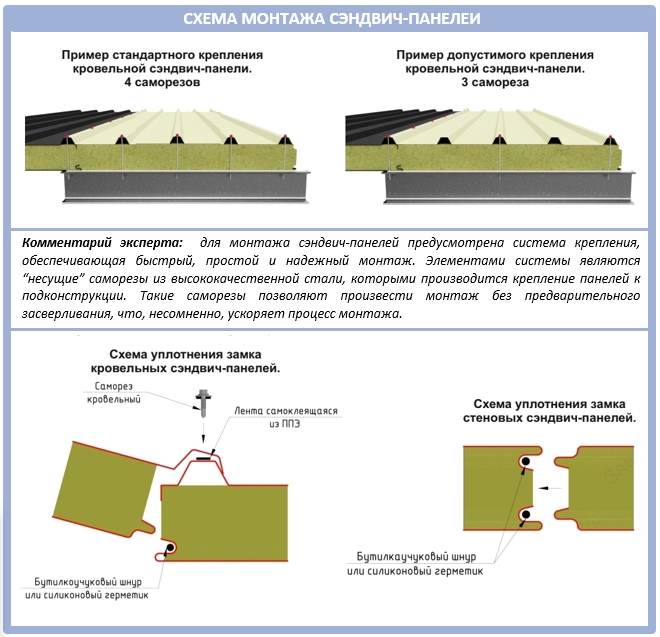

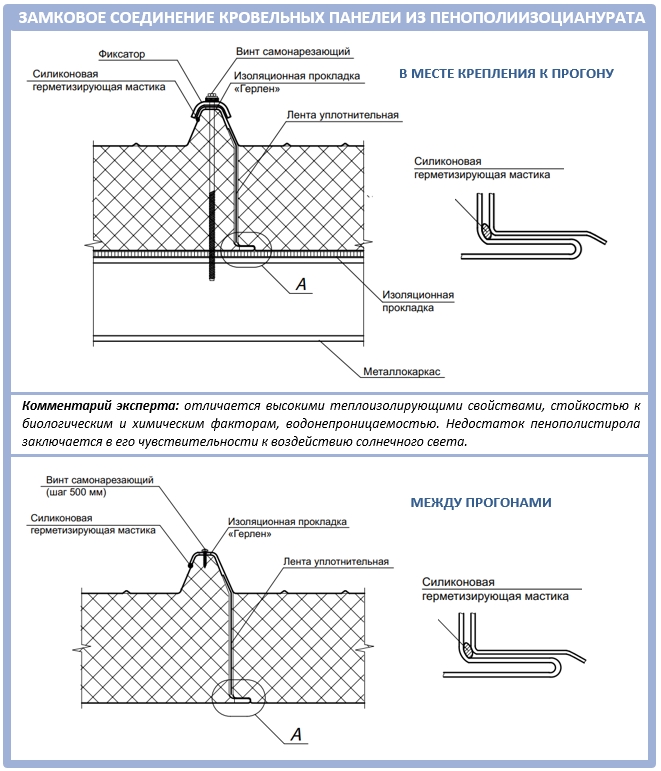

Уплотнение продольного соединения между панелями

Во время монтажа необходимо обращать внимание на соединение кровельных сэндвич-панелей BELPANEL. На продольном соединении между кровельными сэндвич панелями нельзя допускать появления зазора!

Уплотнение продольного соединения производить всегда, независимо от уклона кровли (силиконовый герметик или лента Абрис Лб 10×2).

Когда необходимо применение герметика в продольном соединении на внутренней стороне крыши, его надо нанести вручную перед монтажом каждой из последующих кровельных сэндвич-панелей BELPANEL.

Для предотвращения циркуляции воздуха и пара следует тщательно уплотнять стыки между кровельными сэндвич-панелями и колоннами. На примыкающую к кровельным сэндвич-панелям поверхность колонны приклеивается уплотнительная лента. Лента приклеивается с внутренней стороны от линии крепежа, чтобы заодно уплотнить отверстия под крепеж.

Технология монтажа сэндвич-панелей: подготовка основания, установка панелей, чертежи узлов

Технология сборки различных сооружений из сэндвич-панелей, конечно, имеет свои нюансы в зависимости от того, что именно собирается (гараж, ангар, заводской цех или жилой дом), но в целом, порядок и принцип проведения работ примерно одинаков. В этой статье будут рассмотрены основные этапы сборки таких строений, а также некоторые их особенности.

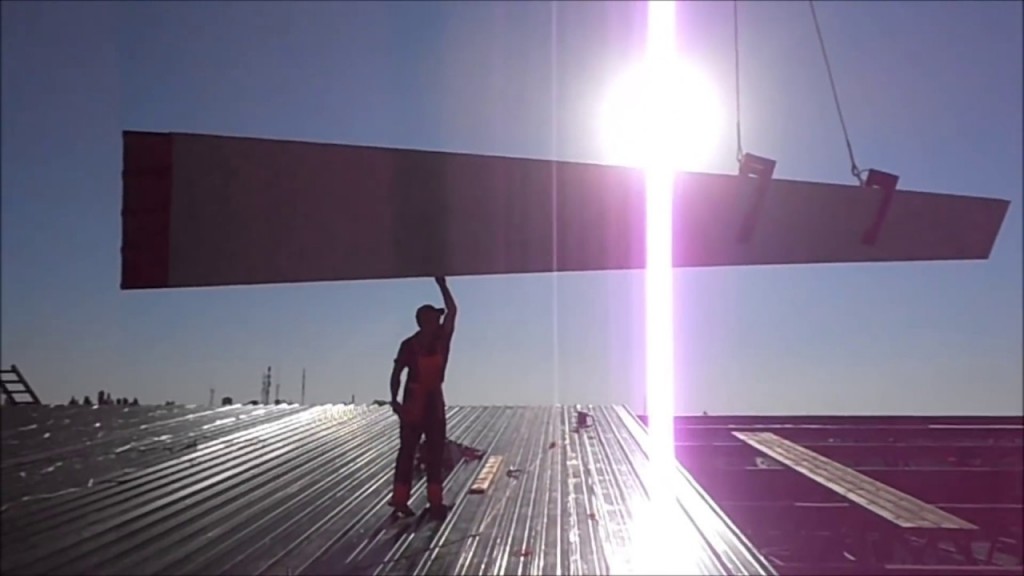

Подъём панелей

Транспортировка панелей

Доставка на объект производится грузовыми автомашинами в так называемом транспортном пакете, подъём которого на высоту проведения монтажных работ осуществляется при помощи специального оборудования — вакуумного подъёмника (крана с присосками). При отсутствии такой возможности в этих целях можно использовать традиционный подъёмный кран или же лебёдку с текстильными канатами.

В таком случае нужно предпринять ряд действий по предотвращению повреждений сэндвич-панелей:

• Следует использовать только мягкие стропы;
• Захват пакета непосредственно самими стропами недопустим, надо применять специальные мягкие прокладки;
• Для защиты элементов замков панелей от повреждений стропами нужно использовать деревянные бруски-распорки длиной не менее 120 см, которые должны равномерно располагаться в верхней и нижней части транспортного пакета;
• Осуществлять подъём панелей непосредственно с паллет тоже запрещается, необходимо их снять оттуда и перетащить на ровную поверхность.

Монтажная резка и сверловка

Нарезку сэндвич-панелей нужно производить строго в горизонтальном направлении, причём проверка горизонтальности линий надреза осуществляется строительным уровнем (лазерным или водяным, но не пузырьковым) с обеих сторон.

Перед резкой нужно удостовериться в правильности прочерченных линий, так как поговорка про семь раз очень уместна в данном случае. Металл нужно резать в первую очередь, утеплитель — во вторую.

В качестве инструмента нужно использовать ленточную или дисковую пилу со специальными насадками для резки металла или же электрическим лобзиком.

Первые два варианта предпочтительнее, так как при резке лобзиком довольно трудно держать прямое направление. Угловую шлифмашинку (болгарку) лучше не применять, так как даже на самом маломощном устройстве число оборотов таково, что в месте разреза образуется среда с высокой температурой, а это может вызвать воспламенение утеплителя.

К тому же в месте воздействия болгарки металл теряет устойчивость к появлению коррозии. Для сверления отверстий под элементы крепежа нужно пользоваться обычной дрелью, в процессе работы не забывая убирать стружку с поверхности элементов. Панели, покрытые оболочкой из древесины или поливинилхлорида, нарезаются все тем же лобзиком или обычной ручной пилой с зубьями средних размеров.

Установка стеновых сэндвич-панелей

В процессе сборки стен из сэндвич-панелей первостепенной задачей выступает избегание перекосов и неточности в местах стыков.

В случае необходимости панели можно подрезать непосредственно по месту с использованием сабельных пил (таким образом, например, организуются дверные и оконные проёмы).

По завершении сборки стен все стыки не только необходимо заполнить монтажной пеной, но и закрыть доборными декоративными элементами, которые одновременно выполняют и защитную функцию, обороняя эти довольно уязвимые места от проникновения атмосферной влаги.

Крепление панелей к подконструкции

Как показывает практика, монтажные бригады из нескольких рабочих, имеющие лёгкие передвижные краны за довольно небольшой отрезок времени могут осуществлять сборку больших стеновых площадей. Однако при найме таких бригад следует помнить, что монтажники сэндвич-панелей должны иметь в своём распоряжении не только специальное оборудование, но и внушительный опыт.

Расчёт количества крепёжного материала

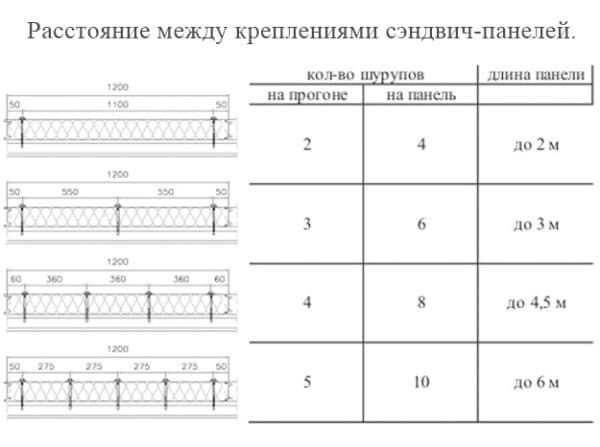

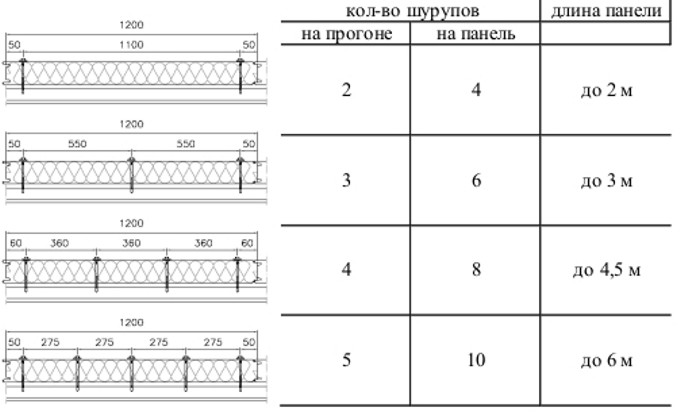

Рекомендуемые схемы расположения шуруповРекомендуемые схемы расположения шурупов

Расчёт количества крепёжного материала — вопрос совсем не праздный, от его правильности будет зависеть не только скорость проведения работ (не должно быть простоев в работе при нехватке крепежа), но и отсутствие перерасхода денежных средств (лишний крепёж абсолютно не нужен).

Поэтому подобные расчёты должен производить опытный проектировщик. Ниже приведены таблицы, с помощью которых можно посчитать примерное количество требуемого крепежа.

Обработка сэндвич-панелей

Любые действия, связанные с обработкой сэндвич-панелей, напрямую зависят от материала их изготовления, а также материала, из которого произведены несущие элементы каркаса. Панели, которые во время транспортировки загрязнились, нельзя мыть с использованием чистящих средств, содержащих в своём составе кислотные, абразивные и щелочные компоненты.

Ровный срез для надёжного соединения можно получить с использованием циркулярной пилы. В местах соприкосновения панелей с бетонными колоннами при горизонтальном способе монтажа нужно использовать самоклеящуюся ленту, которая одновременно выступает и в качестве уплотнительного материала. После завершения работ по монтажу стен и крови из панелей их рекомендуется покрыть каким-либо защитным составом, например, обычной эмалью.

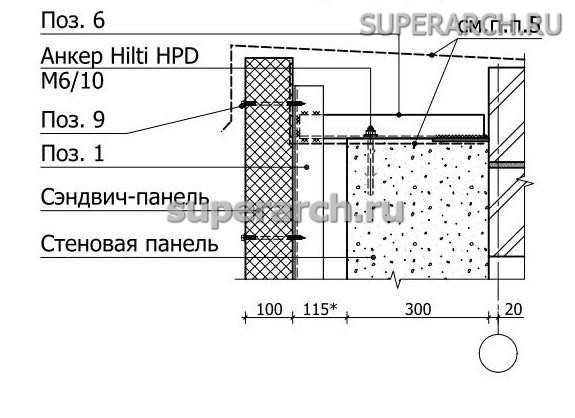

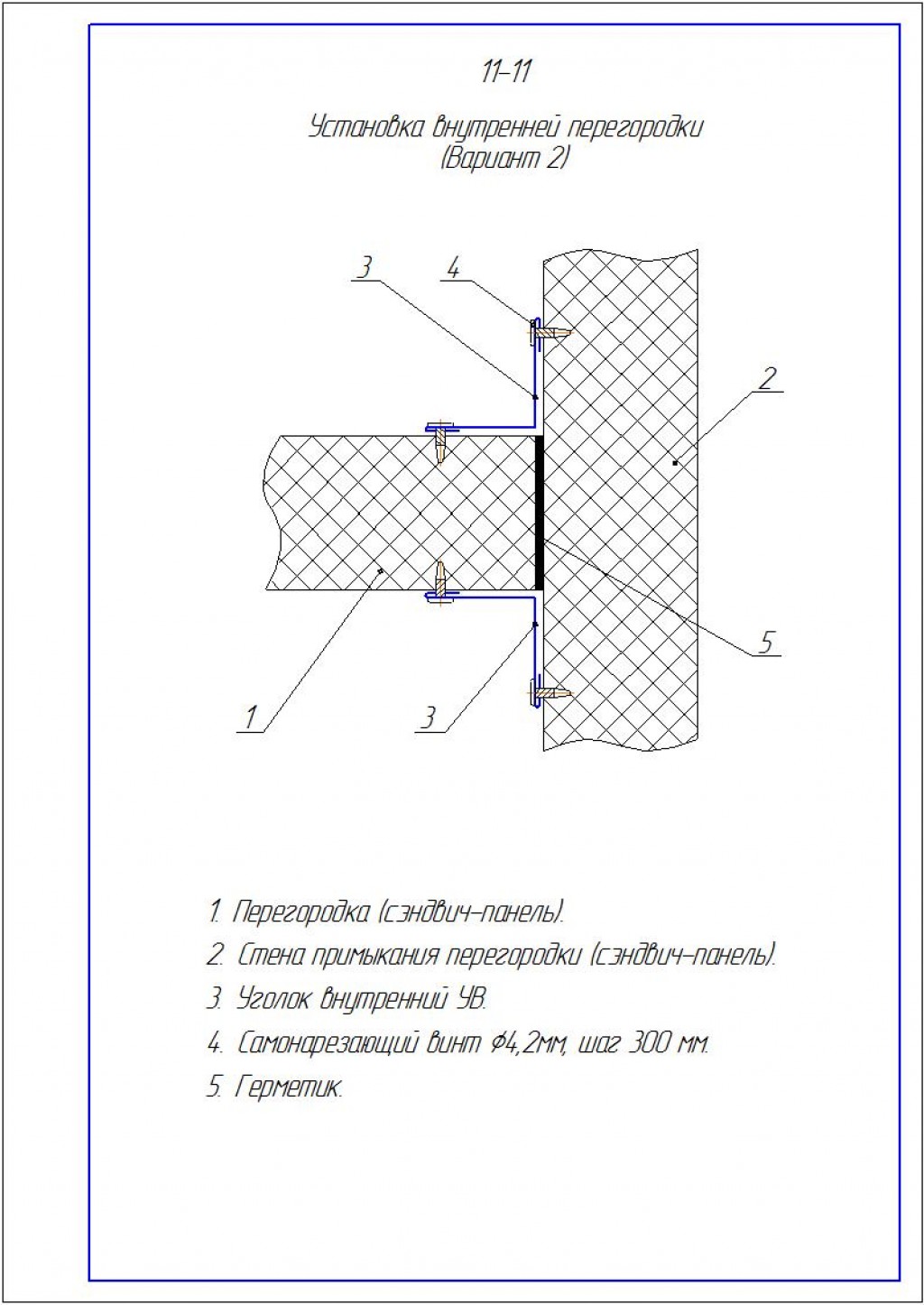

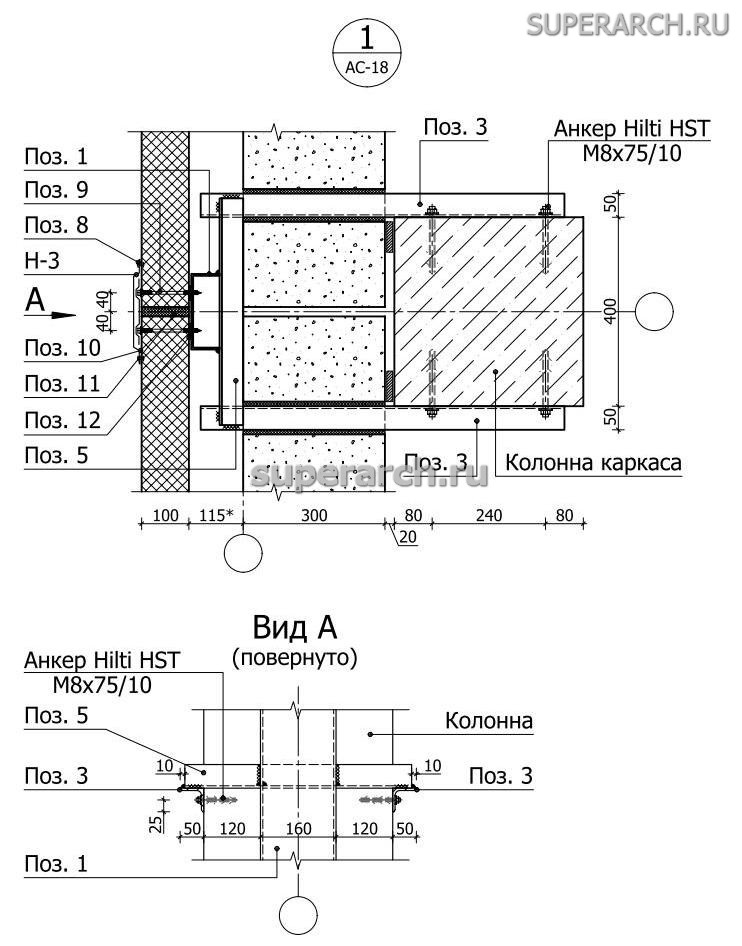

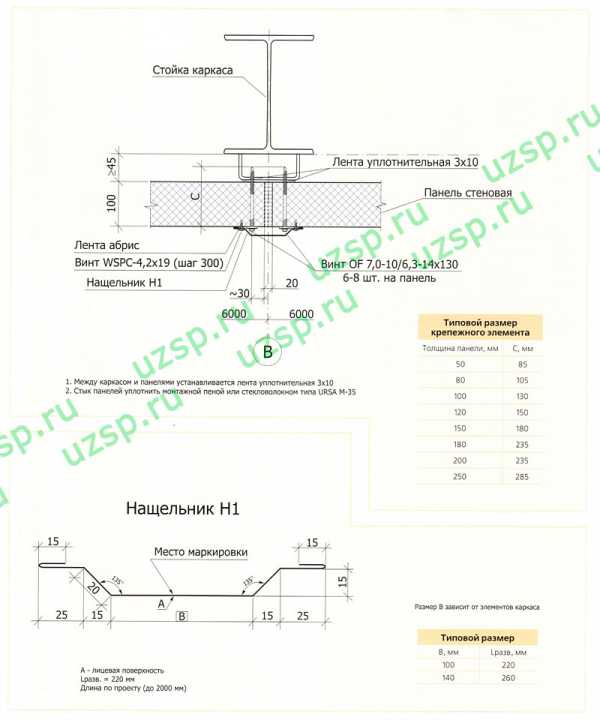

Чертёж крепления сэндвич-панелей

Посмотрите реальные чертежи крепления СИП-панелей (сэндвич-панелей).

Посмотрите видео о технологии монтажа сэндвич-панелей.

Как делать поперечный стык

Реализация поперечного стыка должна выполняться с нахлестом:

1. 5-10 градусов уклон – 300 мм.
2. 10-20 градусов – 200 мм.

На верхней панели снизу срезается обшивка из стали на величину нахлестки с сопутствующим удалением слоя утепления.

На верхний профиль, который расположен снизу плиты, наносится силиконовый герметик. После всего этого панель фиксируется к каркасу и в завершении закрепляются плиты саморезами.

Продольные стыки делаются после фиксации плиты к каркасу. Соединяются они при помощи специальных соединительных замков. Перед укладкой «сэндвича» в пазы наносится силиконовый герметик.

Подводя итог, отметим, что реализация кровли из сэндвич-панелей не представляет собой ничего сложного. Справиться с монтажными работами может даже начинающий строитель – достаточно учитывать все вышеперечисленные моменты и делать все по технологии. В таком случае сделать крышу из сэндвич-панелей будет проще простого.

Если вы не хотите рисковать и обладаете малыми познаниями в строительстве, тогда обратитесь за помощью к специалистам. Этим вы сэкономите и средства и собственные нервы.

Устройство узлов примыкания кровли

Часто встречаются примыкания покрытия к выступающим на кровле архитектурным элементам и строительным конструкциям. Различные покрытия и множество архитектурных решений предполагает богатство вариантов различных примыканий. Однако все они группируются по типу покрытия и примыкающей конструкции. Часто встречающимся является примыкание кровли к стене, например, у пристроя дома или крыльца. А сложными по исполнению и встречающимися почти везде считаются примыкания кровли к дымоходам и трубам.

Торцевое и боковое примыкание.

Традиционные методы защиты места примыкания

Если 2 старые технологии, которые сейчас перестали использоваться. Но как показала практика, они оправдывают себя на 100%.

1. При укладке кирпичных стен (или блочной) в месте примыкания крыша делают выступ во всю длину конструкции кровли. Ширина этого выступа – ½ кирпича. Этого вполне хватит для того, чтобы защищать стыки кровельных материалов со стеной от осадков.
2. В месте примыкания стоит сделать на всю длину кровли прорезь в стене, и глубина составляет 5-6 см. В такое углубление и вставляют материал крыши.

Рассмотрим другие методы.

Монтаж узла примыкания

Для каждого покрытия существует свой метод и материал стыковки кровли со стеной. Но для любого варианта действует правило: примыкание должно быть сплошным, цельным, выполненным из качественных материалов. Чаще всего при строительстве используются такие способы:

• установка стыковых планок ПС-1, ПС-2, фартуков с широкими полями перекрытия; Стыковые планки прымыкания имеют различную конфигурацию
• монтаж ленты из гофрированного алюминия или меди с последующей герметизацией краёв;
• установка в угол между крышей и стеной деревянного бруса треугольного сечения, который затем перекрывается мягким рулонным материалом с заходом на стену (гидроизоляционная накладка);Гидроизоляцию в месте примыкания кровли к стене всегда выполняют, начиная с нижних слоёв, а затем настилают верхние, перекрывая ими нижние стыки
• многослойная обработка мастикой с прокладкой полосы из геотекстиля.

Главная трудность устройства такого примыкания — добиться прочности конструкции. Ведь из-за разницы температурных деформаций материалов кровли и стены данный узел со временем разрушается.

Уязвимость узлов примыкания

Это довольно уязвимые места потому, что на них скапливается заброшенный воздушными потоками мусор. А если добавить к этому осадки в виде дождя, снега, получается довольно неприглядная картинка. Это пагубно сказывается на покрытии, и выводит из строя не только гидроизоляционный материал, но и кровельный.

Периодичные замерзания, а затем и оттаивания воды, вначале приводит к деформации стройматериалов, а потом к полному их разрушению. Поэтому это так важно, и заниматься этим необходимо во время составления проектной документации, например:

1. Когда планируете возвести кирпичный дом, то проект будет предусматривать особый козырёк. Он должен быть длиной примерно в полкирпича, это оградит стык крыши и стеновой конструкции.
2. Строители уже на этапе укладке кирпича, могут сделать специальную выемку. В конце заводят листы кровельного материала.

Герметизацию примыкания, осуществляют с помощью разных технологий и стройматериалов.

Сэндвич панели для потолка в нежилые помещения

В дизайне любого помещения оформление потолка играет значительную роль. Подбор материалов его отделки зависит от интерьера комнаты. Немалую роль играют технические характеристики материала, условия для монтажа и, конечно, величина финансовых затрат на приобретение покрытия. Подбор потолочного материала для нежилых помещений (веранды, террасы, склады, гаражи, дачи) необходимо выполнять особенно тщательно. Они должны обладать повышенной устойчивостью к влажности, перепаду температур, морозостойкостью и иметь красивый дизайн.

Наилучший вариант для таких помещений сэндвич панели для потолка. Применение этого материала просто находка для строителей. Его удобно, легко и быстро установить на потолок.

сэнжвич панели для потолка

Что это за материал?

Панели из сэндвича представляют собой прямоугольные планки из пластика. Их выпускают стандартной ширины с различной длиной.

Панели сэндвич имеют трехслойную структуру. Внешние два листа изготовляются из жестких материалов (металл, магнезитовая плита, ПВХ, древесно-стружечная плита), а между ними помещается утеплитель (полиуретан либо минеральная вата), слои склеиваются посредством горячего или холодного прессования.

Для потолка используется сэндвич с внешними пластиковыми листами.

Установка пластин на потолок

потолок из сэндвича панелей

Работать с сэндвич пластина надо предельно аккуратно – при сильном механическом воздействии их можно повредить. Монтаж панелей из сэндвича похож на установку панелей из ПВХ на потолок.

• Установку планок, как правило, обычно начинают с левого от входа угла и двигаются к противоположному углу. Можно начать монтаж с другого угла, если это требуется для соблюдения сохранения нужного оттенка цвета. На всех планках имеется замок для соединения с дугой планкой. При монтаже на деревянные направляющие креплении осуществляют с помощью саморезов.
• Крепить пластины необходимо с минимальным стыком. Чем меньше стыки между пластинами, тем лучше и качественнее выглядит потолок.
• При установке планок рекомендуется использовать герметик. С его помощью можно закрыть отверстия и образовавшееся пространство между потолком и планками, которые могут образовать сквозняки.
• Завершающую панель сначала требуется подогнать по размеру, а потом закрепить на потолке. Для подрезания используют либо напильник, либо электрический лобзик. Подрезать необходимо аккуратно, чтоб не деформировать планку. Мастера рекомендуют использовать для подгонки планок специальную пилу с мелким зубом.

Сэндвич панели для потолка нежилых помещений, в частности, для гаража, прекрасный вариант. Эти поверхности практичны, красивы и долговечны и монтируются быстро и просто.

Далее читайте о подвесном потолке Армстронг.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вы можете получать новые статьи на эл. почту!

Технология монтажа кровельных сэндвич панелей

Для легкого и надежного сооружения кровли своими руками применяются сэндвич-панели с оцинкованной профилированной обкладкой. Это покрытие имеет ребра жесткости в виде трапеции и, соответственно, такую же фактуру наполнителя. Самостоятельный монтаж кровельных сэндвич панелей возможен даже для крыши сложной формы. При этом понадобится обзавестись особыми грузозахватными приспособлениями и подъемным механизмом. Например, краном или струбциной.

Условия для строительства крыши из сэндвич-панелей

Независимо от формы крыши должны соблюдаться следующие условия:

• ее уклон составляет 5 и более градусов для сплошного покрытия,
• для крыши с встроенными световыми/слуховыми окнами уклон составляет от 7 градусов.

Технологическая схема раскладки панелей указывается в проекте на дом (в пояснительной записке). Документация включает в себя размерные данные плит, их количество, тип и расположение крепежных деталей, чертежи узлов.

Крепление плит для подъема и переноса

Для монтажа кровельных сэндвич панелей необходимо обеспечить стройплощадку подъемной спецтехникой с такими захватами, которые не повредят верхний слой плит. Например:

• с войлочным или резиновым покрытием,
• с вакуумными присосками.

Современное строительство отдает предпочтение второму варианту.

Инструкция пошагово

Работы стартуют с укладывания нижней плиты и ее прикрепления к дополнительной балке, подпирающей стропила (прогон). Используется одна из двух схем укладки:

• снизу вверх (вертикальные ряды формируются слева направо),
• горизонтальными рядами слева направо.

Какой будет схема монтажа для конкретного строения — также оговаривается в проектной документации. На каждом следующем этапе осуществляется крепление кровельных сэндвич панелей к прогонам, а не к другим балкам. Монтаж к коньку не проводится.

Герметизация щелей

Для надежной герметизации стыков в замковое соединение плит наносится уплотнитель. Такой прием позволит избежать мостиков холода, обеспечит грамотное утепление и хорошее качество монтажа кровли.

Важно: силиконовый уплотнитель не должен содержать в своем составе кислоты, иначе будет происходить коррозия металла, разрушение покрытия.

Когда подъемный механизм доставит панель к месту монтажа, с его нижней стороны надо удалить защитную пленку. Это можно сделать со всей поверхности или только в той части плиты, где будет соединение и крепление. Для подъема и подачи плиты используются 2 захвата, а не 1, даже, если сэндвич панель короткая. Это гарантирует ровную подгонку без перекосов.

Последовательность крепления сэндвич панелей:

• три самореза крайней плиты закручивают в кровельный прогон через выступающую волну ребра жесткости;
• расстояние от края панели до первого самореза составляет 50 мм, не меньше;
• плиты внутреннего расположения (не крайние) достаточно фиксировать 2-мя саморезами.

Саморезы и перехваты

Для работ используются стальные саморезы с уплотнительными шайбами из синтетического каучука. Место стыковки 2-х панелей лучше усилить металлическими перехватами трапециевидной формы, повторяющими форму профиля.

Совет: для монтажа кровли своими руками понадобится мощный шуруповерт. Именно поэтому лучше выбрать электрический инструмент, а не аккумуляторный. Также необходимо обеспечить подвод электрокабеля для подачи электросети.

Саморез должен входить в прогон под углом 90 градусов. Малейшие перекосы крепления исключаются. Одновременно с этим на металлическом профиле не должно быть вмятин, то есть, нельзя перекручивать саморез.

Как не повредить поверхность сэндвич панели?

Для сохранения нового вида профиля и для качественного соединения элементов необходимо соблюдать следующие условия монтажа:

• резка плиты осуществляется ножницами по металлу (ручными, электрическими) или ручной циркуляркой;
• замковые соединения должны быть чистыми, попавшая в них стружка сразу удаляется;
• замковый выступ предыдущей панели должен войти плотно во впадину следующей плиты;
• работникам лучше ходить по кровле в обуви с мягкой подошвой, исключающей царапание металлического покрытия.

Монтаж панелей с фальцевым замком

В отличие от замка Roof-lock (внахлест) плиты могут иметь фальцевое соединение. Такой замок обеспечивает ровную поверхность кровли: отсутствуют ребра жесткости в виде выступающей трапециевидной волны. В этом случае монтаж крыши сэндвич плитами делают вкручиванием саморезов в плоскую поверхность. Места креплений также указываются в проектной документации.

Следует знать, что одинарный фальцевый замок (лежачий или стоячий) не может полностью исключить проникновение влаги при расширении металла от высоких температур. Именно поэтому при выборе фальцевого типа соединения лучше отдать предпочтение двойному замку (лежачему или стоячему). В этом случае технология крепления плит остается аналогичной одинарному замку, однако риск разгерметизации снижается.

Окончание работ: конек

После укладки плит выполняется следующая работа:

• сооружение внутренней коньковой планки,
• заполнение стыковых панельных щелей монтажной пеной,
• снаружи на гребень 2-х стыкующихся панелей монтируют приконьковую планку,
• последняя (наружная) планка — коньковая — венчает кровлю.

В заключение следует сказать: если используются сэндвич-панели с минеральной ватой, щели заполняют этим же материалом, но не пеной. Для устройства водоотлива необходимо предусмотреть между планками свеса специальные крюки. К ним будут крепиться желоба.

Захваты для монтажа сендвич панелей

Для удобного захвата и монтажа больших панелей применяют механические (винтовой механизм) и вакуумные захваты. Механические захваты позволяют поднять панель как в горизонтальном положении (для этого применяют захват-стубцину с винтовым механизмом), так и в вертикальном (механич. захват «Майна — Вира»). Механическое крепление панелей занимает определенное время.

Если использовать вакуумный захват времени уходит значительно меньше, так как панель в таком случае крепиться быстрее. Однако существенным моментом является более высокая цена вакуумного захвата для сендвич панелей.

Важно! При использовании вакуумного захвата пленку с поверхности плит убирают только в местах крепления к захвату. Оставшийся защитный материал убирают по окончании монтажа.

Данное оборудование, захваты как механические или вакуумные, можно взять на прокат на период стройки.

Готовые панели (более массивные и большие по размеру) поднимаются при помощи крана или лебедки. Сборные варианты проще в монтаже и их легче поднять на необходимую высоту.

Железный

Металлические профили, перед тем как будут использованы, проходят на заводах специальную обработку. Для этого используется метод горячего оцинкования. Также профили покрывают специальной эмалью, которая защитит их от воздействия коррозии. Стандартный профиль или тонкостенный может быть использован для возведения коттеджей. Элементы такой конструкции могут быть использованы, как для наружной, так и для внутренней обшивки. Также их можно использовать для монтажа дверей, окон и перегородок.

Чтобы установить металлическую конструкцию не нужно обладать специальными знаниями и навыками. Детали, так же как и их отверстия изготавливаются на заводе, поэтому их точность является максимальной.

Для сборки основания используется отверточный метод. К каркасу должна прилагаться инструкция, однако механизм сборки основания выглядит следующим образом:

• Стены строения собираются по отдельности. Вначале нарезается профиль, предназначенный для боковых стен. Соединяя их между собой, получим макет стены. На этот профиль, устанавливаются ребра. Расстояние между ними должно составлять 50 см. Посредством ленты, стенки соединяются по диагонали. Для соединения элементов используются саморезы и шуруповерт. На передней стене не забываем оставить отверстие для ворот гаража;
• Для потолка необходим более широкий профиль. Соединяем профиль и добавляем ребра, таким образом, получим обрешетку строения;

• Собранные стены доставляем на площадку, а соединяем их посредством тех деталей, которые шли в комплекте;
• На готовый остов ставим крышу здания. Для крепления ее к раме используем саморезы. Далее можно заняться обшивкой каркаса.

Как выполнить проход квадратной или прямоугольной трубы

Если вы желаете вывести трубу через крышу из металлочерепицы, для обеспечения герметичности потребуется выполнить внутренний фартук:

• В специализированном магазине требуется приобрести верхние и нижние планки примыкания. Нижний элемент конструкции прикладывается к поверхности дымохода. Затем метится верхняя кромка;
• Согласно отметке подбирается штроба. Глубина данного элемента не должна быть менее 1, 5 см. Штроба также должна иметь незначительный верхний наклон;
• Удаляется весь образовавшийся сор. Сама штроба очищается от загрязнений посредством воды;
• Монтаж внутреннего фартука выполняется, начиная с низа дымохода и следуя далее;
• Монтаж планок производится внахлест, который должен быть равен 15 см. Необходимо это для обеспечения герметизации;
• Края доборных деталей, которые фиксируются в штробе, заливаются специальным герметиком. Герметик обязательно должен отличаться теплостойкостью;
• Под низом выполненного фартука фиксируется плоский лист из металла, направленный вниз. Требуется он для обеспечения стекания вод. Затем приступаем к организации бортика. Выполняется он посредством молотка и плоскогубцев;
• Сверху фартука выполняется кладка металлочерепицы по периметру трубы. После этого производится обустройство внешнего фартука. Выполняется он при помощи верхних планок примыкания. Основная его функция – декоративная. Его монтаж производится аналогично монтажу внутреннего фартука. Но есть одно отличие: верхние кромки планок крепятся к поверхности дымохода. То есть, нет необходимости в организации штробы.

Прямоугольный дымоход на крыше из металлочерепицы

Как выполнить проход круглой трубы

В ассортименте современной продукции для обустройства кровли можно отыскать специальный проход для дымохода. Изделие это вы можете приобрести в любом строительном магазине. Проход для кровли очень поможет вам в выводе конструкции через потолок. Затем выполняется фартук. Фиксируется он на крыше.

Монтаж кровельной проходки

Фартук-колпак для трубы круглого сечения

В какой зоне кровли лучше организовать проход конструкции

Учитывая особенности монтажа узла примыкания, наилучшей рабочей зоной является конек кровли. В этом случае нет риска образования снеговых карманов. Так обеспечивается оптимальный уровень герметичности. Желаете произвести монтаж в данной области?

Проход трубы через металлочерепицу

Вы также можете спроектировать вывод трубы поблизости к коньку кровли, на скате. Обустроить примыкание в этом случае достаточно просто, так как нет риска образования снежных карманов. Желаете вывести трубу на крыше, в зоне пересечения скатов? Лучше подобрать иные варианты, ведь в этом случае организация качественного примыкания будет сопряжена с бесчисленным количеством сложностей.

Монтаж трубы

Если вам нужно вывести трубу через потолок, важно не торопиться, соблюдать все меры предосторожности. Обязательно закупите все нужные материалы и инструменты. В обратном случае, высок риск не просто некачественного выполнения работы, но повреждения дымохода и самого потолка или крыши из металлочерепицы

В обратном случае, высок риск не просто некачественного выполнения работы, но повреждения дымохода и самого потолка или крыши из металлочерепицы.

Проход трубы через крышу

Однако если вы будете действовать в соответствии с инструкциями, риск возникновения дополнительных сложностей минимален. Вывести дымоход не так сложно, как это кажется в начале работы.
