Инструкция по изготовлению металлического флюгера своими руками

Основные этапы работ

• подготовительные работы;
• вырезание фигурок;
• изготовление стрелы;
• работа с вращательным механизмом.

При работе важно соблюдать технику безопасности. Поскольку предполагается работа с металлом, то при сварке надо надеть перчатки для сварочных работ, одежду из плотной натуральной ткани. Перед началом работ следует убрать подальше все легковоспламеняющиеся предметы. Получившейся флюгер в виде петуха или кота лучше обработать грунтовкой, а затем лакокрасочными материалами, чтобы исключить коррозию и продлить срок службы.

Инструменты и материалы для изготовления

Поскольку нашему метеорологическому прибору приходится постоянно сопротивляться воздействию окружающей среды, порой очень агрессивному, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит. Часто флюгеры делают деревянными (даже фанерными) и из листового железа. Редко выбирается медь, хотя именно этот металл подходит больше других.

Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог — несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать — для этого не нужны сложные инструменты. Однако, если для крыши дачного домика изделие подходит, то на большом роскошном доме оно смотреться не будет, тут уже потребуются дорогие материалы. Инструменты понадобятся следующие:

• ножницы по металлу;
• пила;
• ножовка;
• напильник;
• болгарка;
• наждачная бумага;
• дрель;
• карандаш;
• линейка.

История и реальность

По происхождению флюгер это метеорологический прибор. Сейчас он несет, по большей части, декоративную нагрузку. Зачем нужен флюгер на крышу и какие функции может выполнять это устройство? На эти вопросы постараемся ответить в этой статье.

Виды по назначению:

1. Дымоходный. Выполняет задачи по регулированию тяги, отводу дыма и защиты печной трубы от задуваний. Не стоит путать это устройство с обычным защитным колпаком. Такой флюгер – это достаточно сложная конструкция, состоящая из крепления, поворотного элемента на подшипниках, особым образом устроенного колпака, который при вращении усиливает тягу. На таких конструкциях имеется заслонка. Она прикрывает дымоход от потока воздуха, отчего дым всегда вылетает с подветренной стороны. Такое устройство называется дефлектор. Он состоит из двух труб цилиндрической формы и закрепленных над ними зонтиков-конусов. При движении воздух огибает цилиндры, идет по спирали, тем самым создает своего рода воронку, которая усиливает тягу в печи. Для домашних каминов такой дефлектор необходимая вещь. Конечно же, изготовлением и установкой должны заниматься профессионалы, ведь дым не должен уносить с собой тепло из дома. Дефлектор должен работать правильно и надежно. Он делается только из качественной стали, или меди, потому что оно испытывает большие тепловые и контрастные нагрузки.
2. Метеорологический. Такие флюгеры служат для изучения признаков изменения погоды. Бывают домашние и профессиональные. Профессиональные изготавливают коваными из качественных сплавов. Этот сложный прибор, снабженный специальными датчиками и указателями, называется анемометрический флюгер (анеморумбометр). Оно устанавливается на метеостанциях, проходит специальную поверку, чтобы давать точные данные о силе и направлении воздушных потоков. Бытовой вариант анеморумбометра представляет собой стрелку с указанием севера и юга, никакой предсказательной нагрузки не несет.
3. Громоотводный. К этому флюгеру прикрепляется заземлитель, служащий для молниезащиты. Профессиональные громоотводы лучше изготовить у профессионалов. Ведь от них зависит безопасность дома.
4. Декоративный. Самый распространенный вид флюгера. Чаще всего изготавливается из металла, хотя в последнее время появились качественные пластиковые вертушки, не уступающие кованым или литым. Форма, размер, вид и смысловая нагрузка зависят только от фантазии хозяев.

Что такое флюгер

Флюгер, или как его ещё называют – флюгарка на дымоход – это хитроумная конструкция, которая способна не только украсить жилище, но и несёт ряд функциональных аспектов:

• Флюгер дымоходный защищает трубу от попадания внутрь осадков в виде дождя и снега.
• Отпугивает птиц, которые часто пытаются вить гнёзда в тёплой трубе.
• Указывает направление ветра.
• Служит своеобразным компасом, по которому всегда можно определить стороны света.
• Более хитроумная конструкция может показывать не только направление ветра, но и его силу.
• Сделанный дымоходный флюгер своими руками, послужит интересным украшением кровли и всего дома в целом.

Сегодня, в строительных магазинах можно встретить множество самых разных форм флюгеров. Их может отличать не только размер, форма или цвет, но и цена. Конечно, можно всегда выбрать понравившуюся модель и просто установить её на дымоход своего дома, но изделие собранное своими руками, всегда смотрится интереснее, и радует глаза своих хозяев.

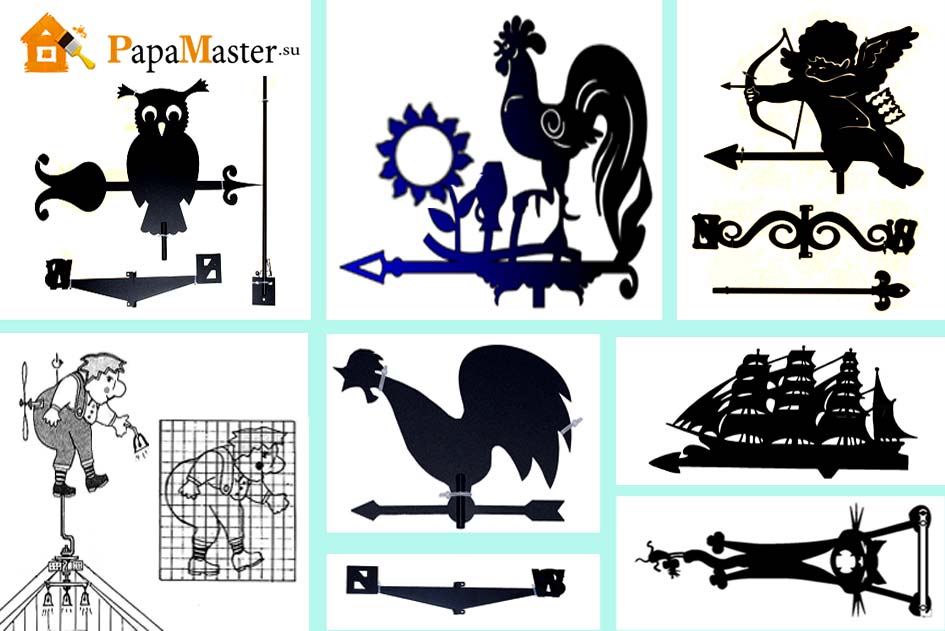

Какие бывают флюгера

Конструкция всех флюгеров идентична, различаются только визуальные составляющие, которые ограничены только фантазией того, кто разрабатывает чертёж. Но если говорить о функциональной составляющей, то все конструкции можно условно поделить на три вида:

В принципе, выбор флюгера зависит только от личных предпочтений, но рефлекторные модели считаются более предпочтительными, так как способны защитить дымоход от осадков и обратной тяги.

Тело флюгера всегда поворачивается по ветру и не даёт порывам попадать внутрь трубы.

Как сделать флюгер своими руками

Классический флюгер из металла

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

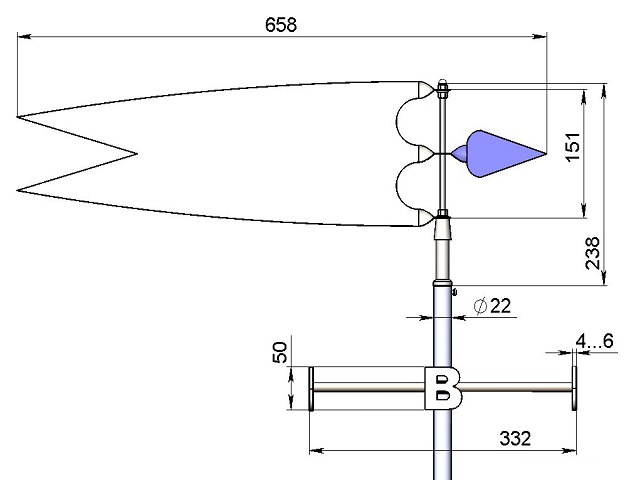

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

• Металлический лист толщиной 1,5-2 мм.
• Проволока толщиной 3 мм
• Три трубки из металла диаметром 15, 22,5 и 25 мм
• Трубка из меди диаметром 18 мм
• Труба профильная 15х15 мм
• Металлический шарик диаметром 80 мм
• Шарик от подшипника диаметром 15 мм
• Круглый металлопрокат 12 мм
• Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

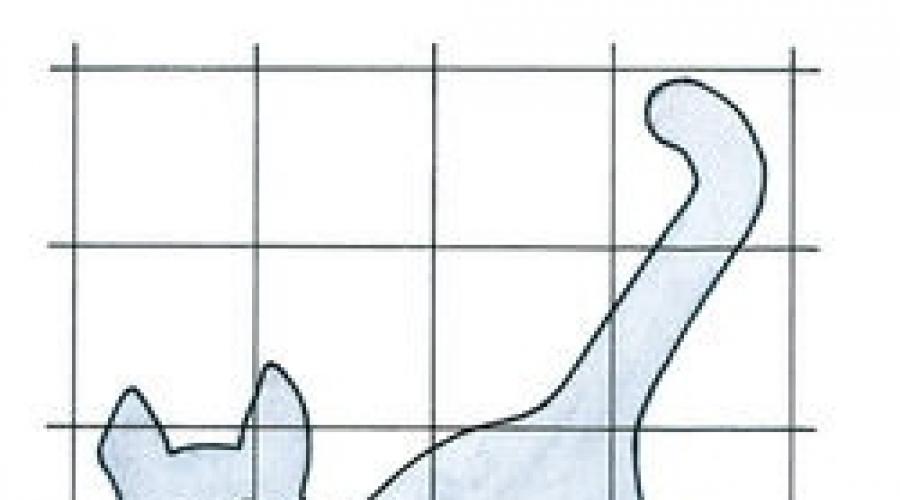

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

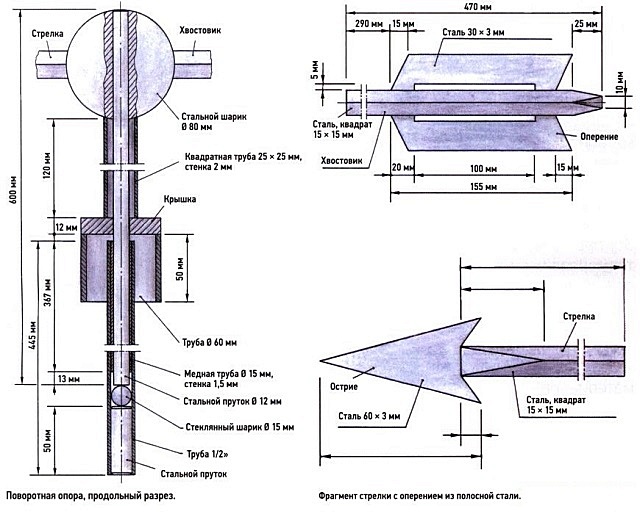

Изготовление поворотного узла

Самодельный поворотный механизм

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки. При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны.

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Флюгеры не вошедшие в другие категории.

Флюгер как декоративный элемент

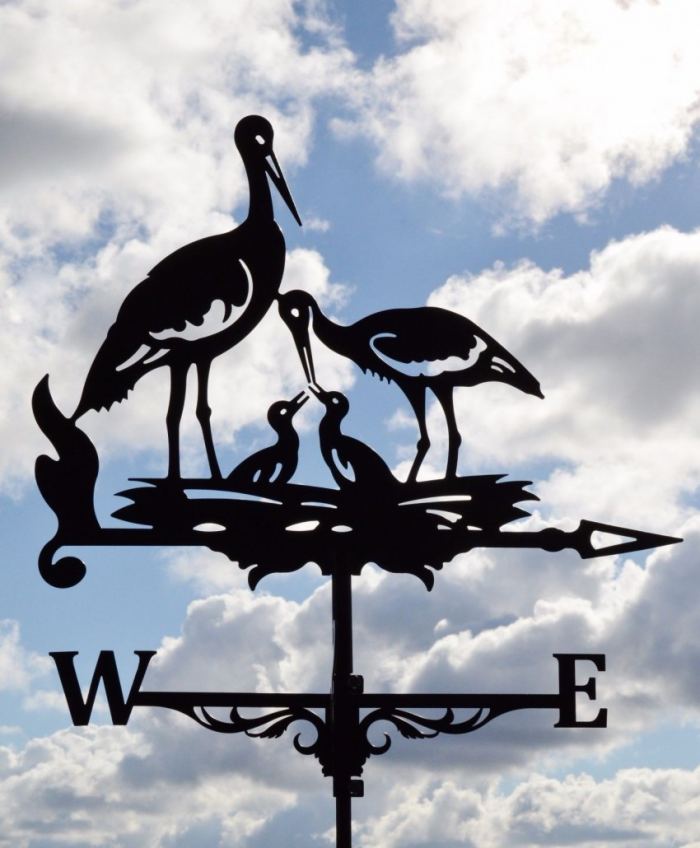

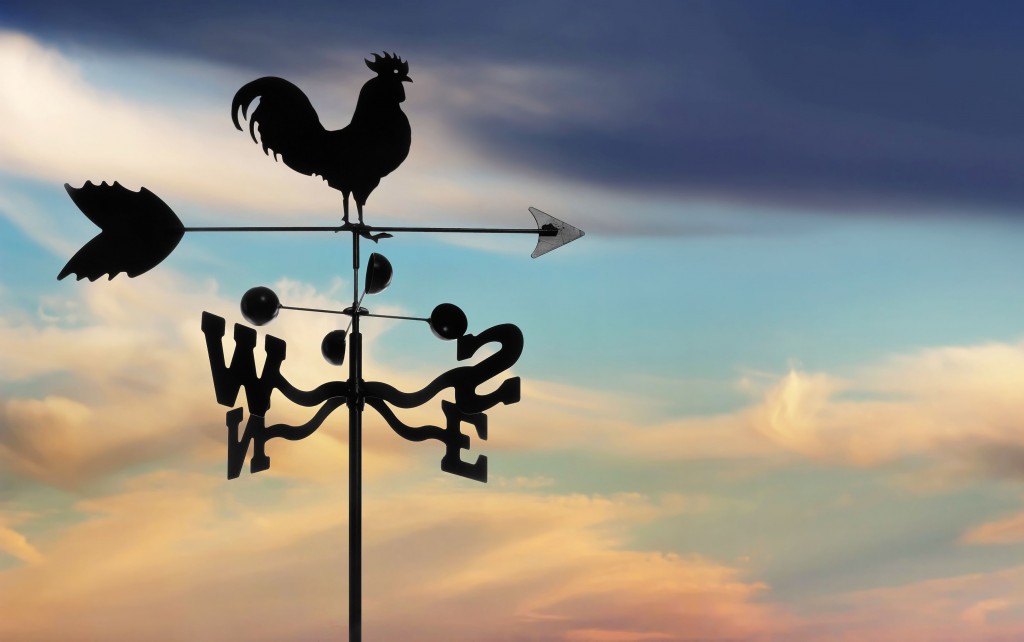

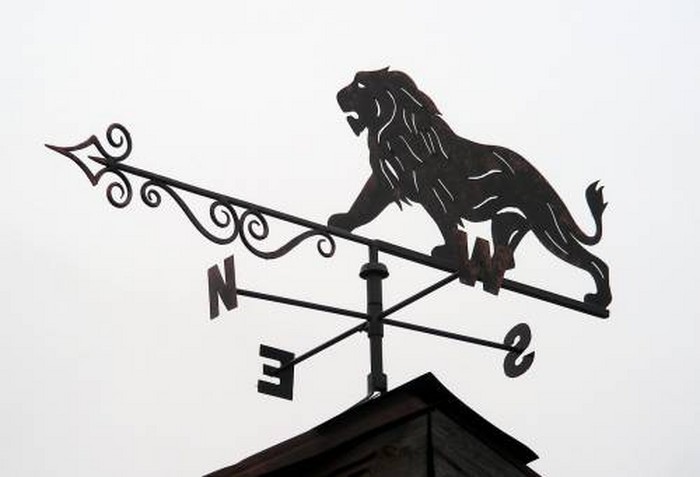

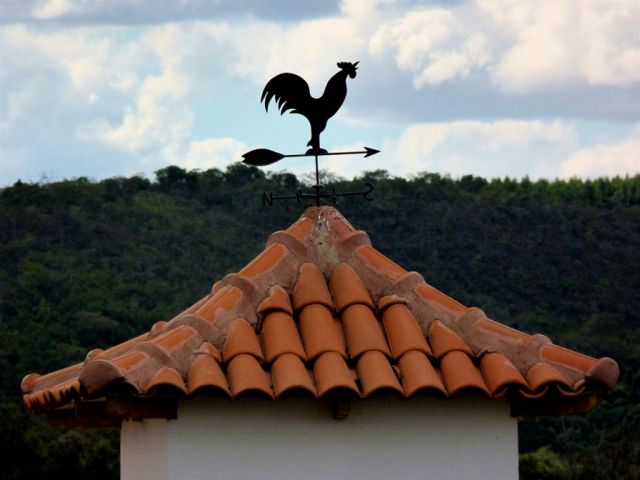

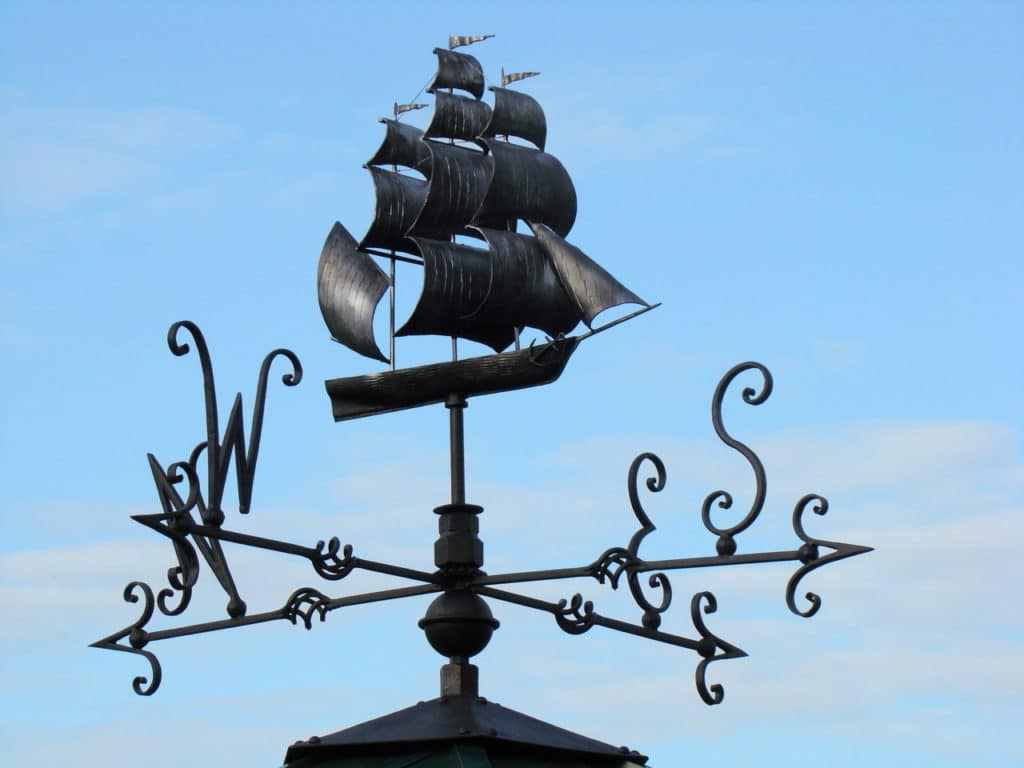

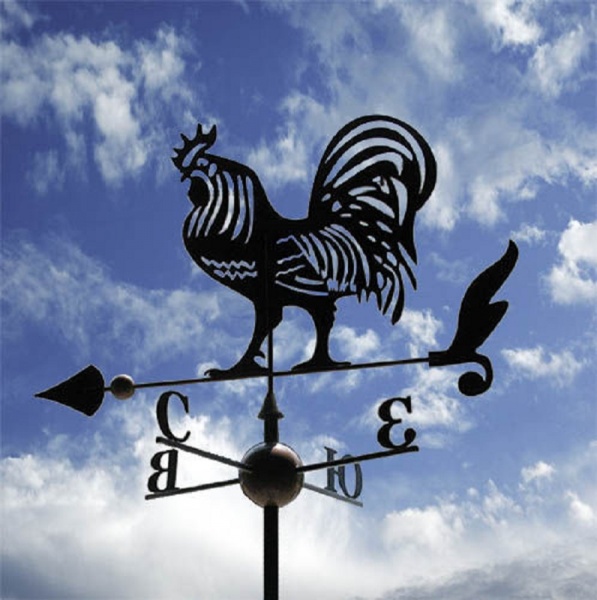

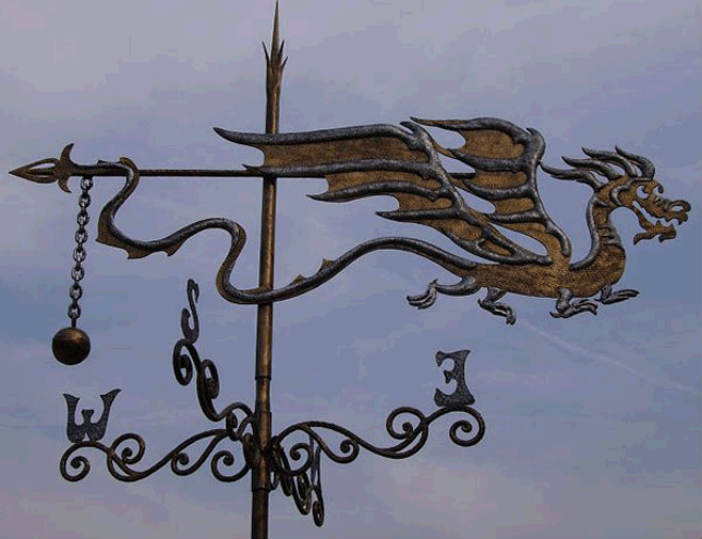

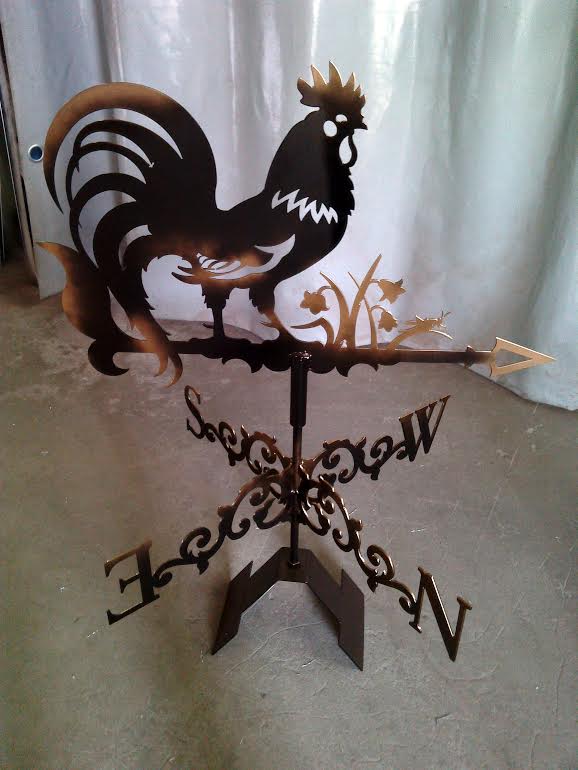

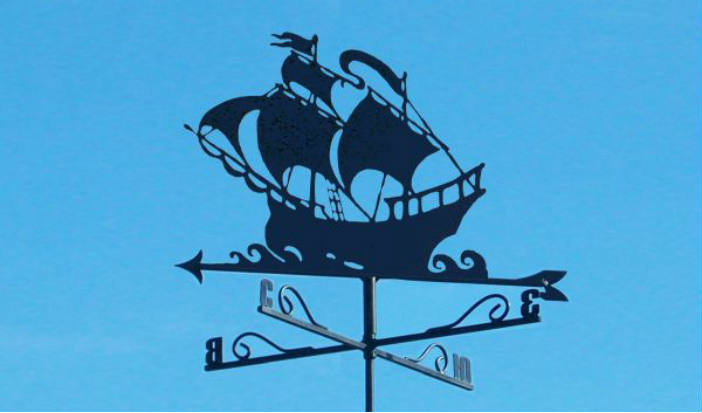

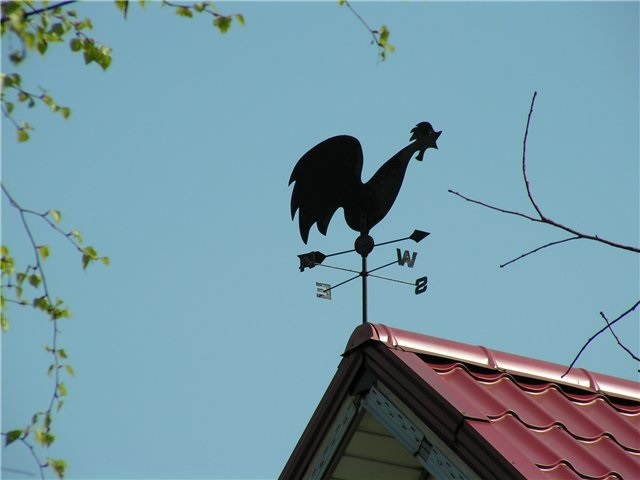

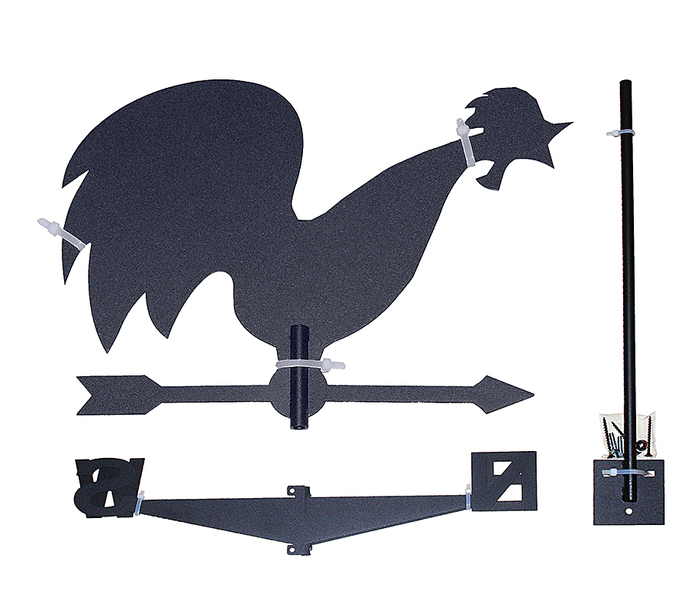

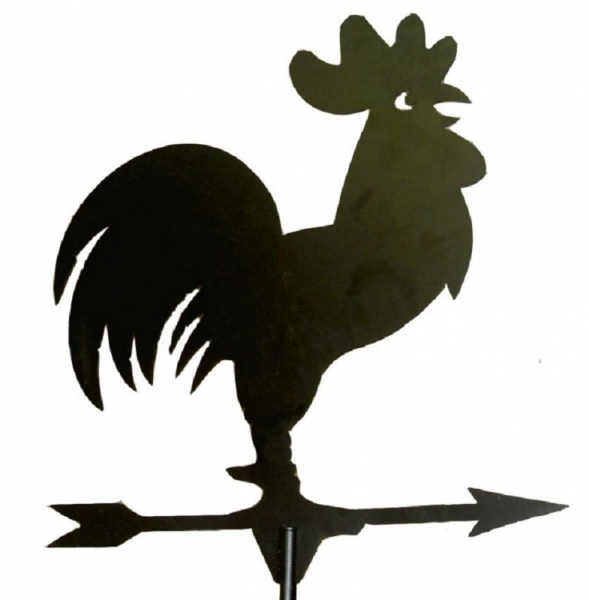

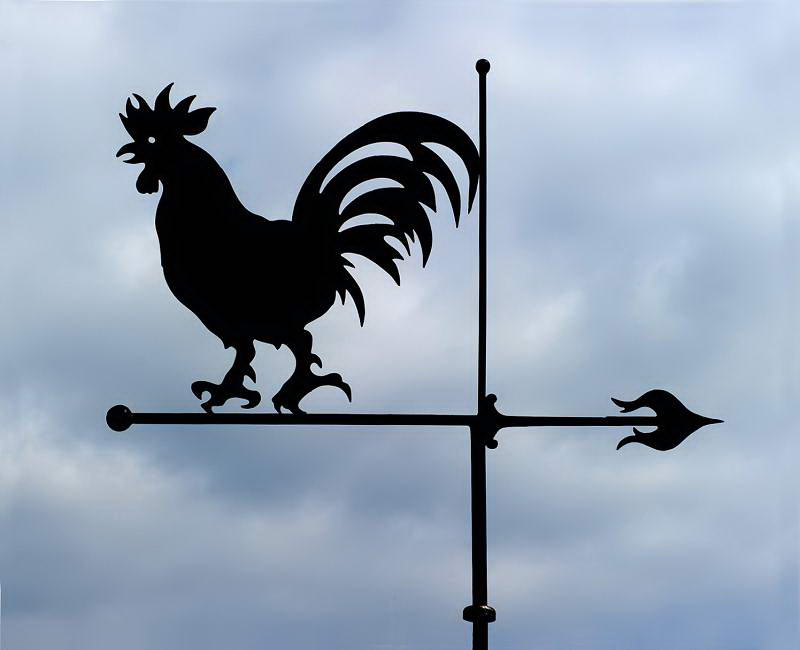

Самая популярная декоративная форма изделия – петух. Но это не значит, что вы должны останавливаться именно на этом варианте. В настоящий момент можно найти чертежи для изделий совершенно разных форм. К примеру, ничто не мешает вам выполнить изделие в виде персонажей из сказок, насекомых, знаков зодиака, самолета, корабля или животных.

Все конечно видели и знают что такое флюгер . Особенно много их на зданиях Прибалтики, Скандинавии и Нидерландов, где флюгер — это,можно сказать, часть неповторимого пейзажа и визитная карточка городов — Рига, Таллинн, Амстердам, Лейден и другие. Немногие знают, что не так давно флюгер был одним из самых необходимых атрибутов — только с его помощью можно было определить скорость и силу ветра. Поэтому он так и распространен в странах, имеющих выход в море, а также там, где в средние века было развито мореходство. Сейчас, флюгер на крышу , большей частью игрушка, дань традициям. Но дом, на котором стоит, к примеру, флюгер-петух, сделаный своими руками смотрится очень оригинально и необычно. Можно сделать флюгер своими руками или заказать его этого Вам потребуется конструкционная листовая сталь, но если Вам повезет достать листовую медь, это будет идеальный вариант, потому что изготовление флюгера из меди предполагает, что он будет радовать своим необычным видом не только Вас, но и Ваших внуков и правнуков, потому что медь не поддается атмосферной коррозии. Сделать флюгер своими руками можно имея некоторые навыки в слесарном деле, а если у Вас их нет, но желание сделать флюгер своими руками имеется — зайдите на соответствующий сервис в интернете и посмотрите технологию и варианты конструкций. Следует отметить, что флюгер на дымоход, изготовленный своими руками , будет выполнять также функцию зашиты дымохода от задувания ветра.

Материалы для создания флюгеров

Конструкция флюгера.

Флюгер на крышу можно сделать своими руками из чего угодно: из металла, пластмассы, да даже дерева. Благодаря фантазии человека материал создания может быть совершенно любой. Совершенно спокойно можно встретить флюгеры, сделанные с помощью обычных досок, водопроводных труб, пластиковых бутылей, а также стаканов, жестяных банок, теннисных шариков, велосипедных колес и многого другого.

Профессиональные мастерские предлагают делать флюгеры на крышу своими руками из цельного листа металла, но для этого потребуется различный металлорежущий и сварочный инструмент, который найдется не у каждого. К тому же понадобятся довольно высокие навыки работы по металлу, поэтому этот вариант подойдет далеко не каждому.

Отличия от подобных элементов

Существует множество других похожих устройств и для более полного понимания, а также во избежание путаницы, ниже описаны их отличительные черты:

1. Колпак на трубу. Так в общем обозначают все устройства, которые препятствуют попаданию осадков в трубу дымохода.
2. Дымник. Колпак, имеющий квадратную или прямоугольную форму, предназначенный для декоративных целей.
3. Зонт. Имеет самую простую конструкцию, способен выполнять простейшие защитные функции.
4. Оголовок. Оснащен специальным устройством, установленном во внутренней части, которое увеличивает уровень силы тяги.
5. Флюгарка. Колпак, оснащенный вращательным элементом во внутренней полости, которое служит для выхода воздушных масс в одном направлении с ветром.

Устройство флюгарки

Типы флюгеров

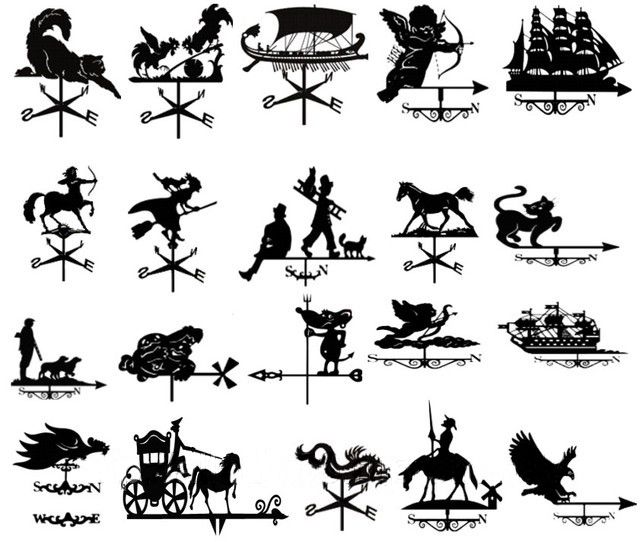

Можно выделить несколько видов флюгеров. Самый привычный из них –  метеорологический, определяющий движение ветра. Второй тип – флюгер Вильда. Он определяет ещё и интенсивность ветра, помимо направления. Принцип работы прост – отклонение флюгарки указывает силу ветра, здесь может использоваться пропеллер. Следующий тип – дымоходные. Они обеспечивают защиту трубы от задувания. Декоративные главной своей целью представляют украшение дома. Но и не стоит забывать по Царь-флюгер, который аналогов не имеет.

Сейчас флюгер чаше применяют исключительно в декоративных целях, игнорируя его первоначальное назначение. Изменился и материал, используемый при изготовлении. Поверхность его покрывают слоем специальной краски для защиты от ультрафиолета и влаги. Таким образом увеличивают срок службы изделия. К тому же, они имеют повышенную чувствительность к изменениям ветра, благодаря установке небольших пропеллеров.

Материалом для флюгера сейчас служит медь и сталь. Стандартные размеры для дома – 40 сантиметров в высоту и 70-80 сантиметров длиной, для небольших архитектурных форм используют флюгеры уменьшенного размера.

Разновидности флюгеров

Существует несколько вариантов флюгеров, отличающихся конструктивными особенностями. Флюгеры бывают:

• метеорологическими;
• измеряющими скорость ветра;
• дымоходными (имеющими дефлектор);
• декоративными.

Метеорологический флюгер обладает системой противовесов, позволяющей с большой точностью определять направление дуновения ветра.

Как правило, детали, из которых собираются приспособления, изготавливаются методом ручной ковки металла по специально разработанным схемам, учитывающим все необходимые нюансы конструкции.

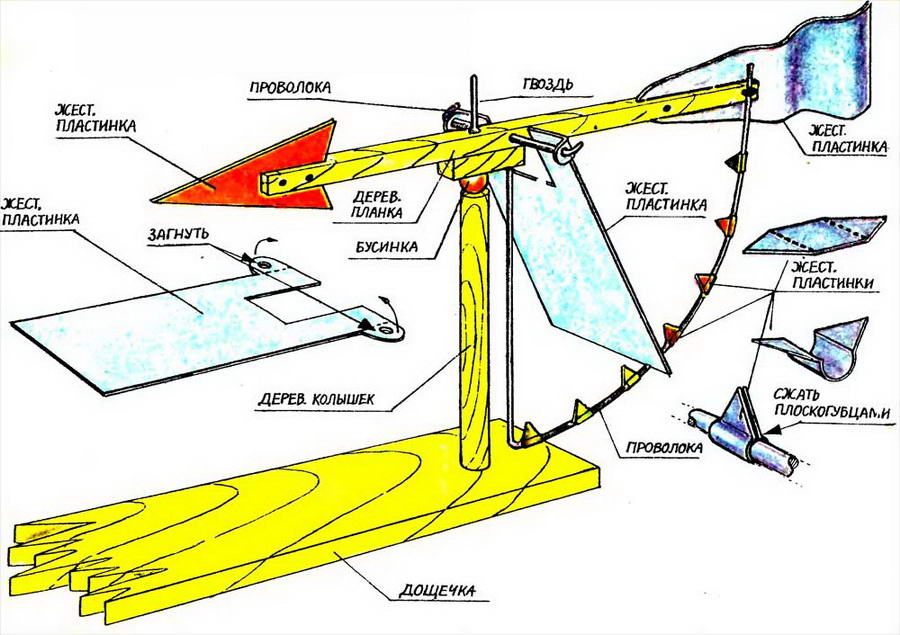

Чтобы сделать метеорологический флюгер своими руками, необходимы чертежи, содержащие точные данные о размерах деталей. Как правило, данный вид флюгеров редко можно встретить на крыше обычного дома.

Флюгеры, которые могут измерять скорость ветра, оборудуются либо пропеллерами, либо иными специальными деталями, повышающими точность работы механизмов.

Как понятно из их названия, их указатели могут не только оповещать владельцев о направлении движения воздушных масс, но и измерять силу дуновения ветра.

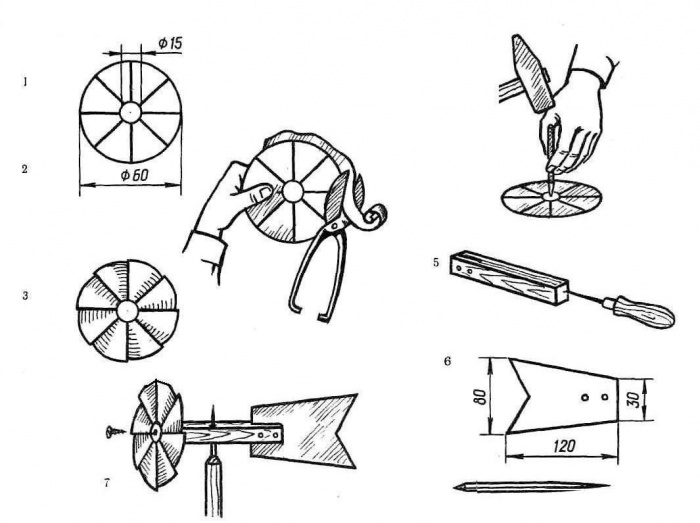

Создание флюгера с пропеллером своими руками – более простой процесс, чем сборка метеорологического «прибора», однако в ходе него может потребоваться наличие специальных и дорогостоящих деталей.

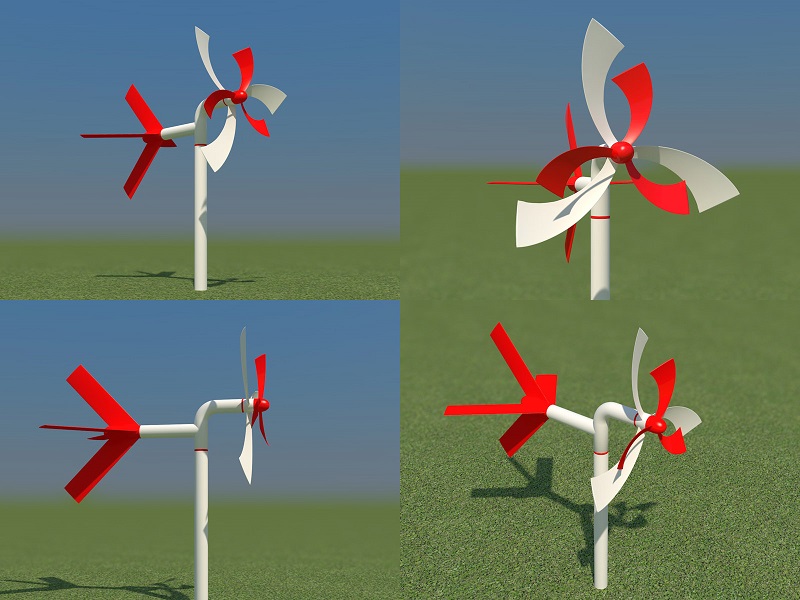

Флюгер с пропеллером (называемый иногда прибором Вильде) обладает неоспоримым преимуществом – вращаясь под воздействием движения воздушных масс, он отпугивает птиц.

Чтобы сделать флюгер для дымохода своими руками, нужно использовать специальный прибор – дефлектор, отвечающий за беспроблемное отведение дыма из вентиляционной трубы.

Чтобы собрать конструкцию, которая будет не только радовать глаз своим внешним видом, но и эффективно работать, следует потратить немало времени и сил.

Если вы хотите установить флюгер на дымоход своими руками, то рассмотрите вариант его покупки, чтобы не тратить нервы на создание функциональной конструкции.

Чтобы собрать декоративный флюгер, не требуются ни дефлектор, ни другие специальные приспособления.

Безусловно, сделанный элемент будет иметь исключительно декоративные функции, просто украшая крышу.

В качестве «маяка», указывающего приблизительное направление ветра, можно использовать различные фигуры животных или птиц.

Что такое флюгарка и где используется?

Для печных труб – из оцинкованной стали. Для выходов с высокими температурами – из меди.

• Угол наклона крышки более 40˚. Это обязательное условие того, чтобы на крышке флюгарки не будет образовываться большое количество снега, деформирующего его конструкцию. Угол наклона не должен быть и слишком болшим, в противном случае могут возникнуть проблемы с проходом воздуха и дыма через трубу.
• Точность расчёта светового проёма. Это один из определяющих факторов, влияющих на выход дыма из трубы и защиту от атмосферных осадков.

Следует отметить, что польза флюгарки равна нулю, если допущены ошибки при расчёте и проектировании дымохода!

Правила монтажа

Есть 2 основных способа монтажа флюгарки на тело трубы:

1. Отверстия просверливаются через полметра от края «юбки», при том, что их должно быть 2 и более с каждой стороны. Рекомендованный диаметр дюбеля и сверла – 5 мм. Сверлить можно с флюгаркой, которая надета на трубу. В этом случае не возникнет проблем с соосностью отверстий. После необходимо вставить дюбеля и с каждой стороны закрутить саморезы. Данный способ применяется в том случае, когда труба сделана из пустотелого кирпича.

2. Отверстия просверливаются сверху, в теле кирпича. После этого вставляются и закручиваются анкеры. При монтаже массивной и тяжёлой флюгарки она дополнительно закрепляется при помощи металлической полосы, толщина которой составляет от 3 до 5 мм. Этот способ применяется в том случае, когда труба сделана их полнотелого кирпича.

Схема шатровой флюгарки, где А — длина, а В — ширина

Установка «шапки» требует ответственного подхода, т.к. при падении она может нанести непоправимый ущерб не только верхнему покрытию крыши и водосточной системе, но и всему кровельному пирогу (её вес может достигать 100 кг.). В случае с горючей кровлей флюгарка должна быть укомплектована искрогасителем из металлической сетки. Из-за несвоевременного монтажа «колпака» или с течением времени кладка трубы может растрескаться и повредиться.

В этом случае используют кожух, улучшающий защиту трубы и выполняющий эстетическую функцию, когда кирпичная кладка не соответствует стилю крыши или дома.

На любой вкус и цвет

Строительный рынок предлагает покупателю обширный ассортимент моделей флюгарок. Они могут отличаться по размеру, форме, цвету и  материалу, из которого они сделаны. Среди наиболее распространённых – медь, пурал,полиэстер и нержавеющая сталь. Ценовой диапазон – от одной до нескольких десятков и даже сотен тысяч рублей, когда речь идёт о дизайнерском проекте премиум-класса. В связи с этим не составляет труда подобрать оптимальный вариант как для дачных домов, так и для роскошных особняков.

Как правило, обычная гарантия на такую продукцию 2 года. Примерный срок службы правильно установленной и эксплуатируемой флюгарки составляет в среднем 10 лет. Следует помнить, что флюгарка не только полезный, но и красивый элемент трубы и всей кровли. По желанию на неё можно установить стильный флюгер и поднять настроение окружающим.

По материалам журнала «Кровли. Фасады. Изоляция»

Кровельные работы в Новой Москве и Московской области >>

Как сделать самостоятельно?

Чтобы правильно собрать для кровли флюгер своими руками, сначала следует начертить подробный чертеж со всеми размерами. Это поможет не только избежать ошибок во время сборки, но и рассчитать точное количество металла и других элементов. Также потребуется выполнить эскиз.

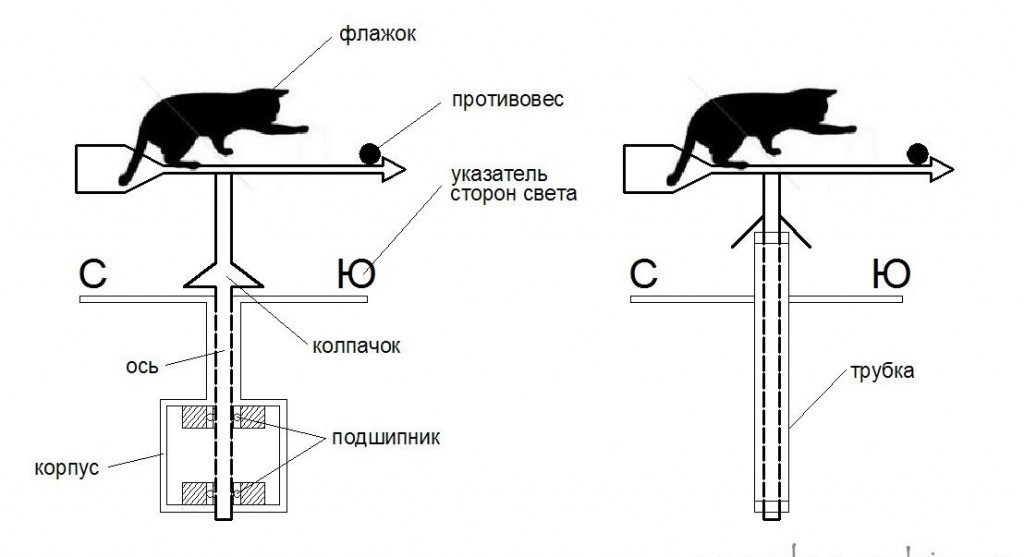

Для изготовления стандартного флажка потребуются следующие детали:

• Флюгарка длиной 70-80 и высотой 35-40 см.
• Корпус. Отрезок стальной трубы диаметром 1,5, длиной 12-16 см.
• Подшипник. Он обеспечивает вращение оси при дуновении ветра.
• Противовес. Монтируется на противоположной стороне для балансировки.
• Ось. Стержень арматуры с гладкой поверхностью, сечение – 1 см, длина – 50.
• Колпачок или заглушка.

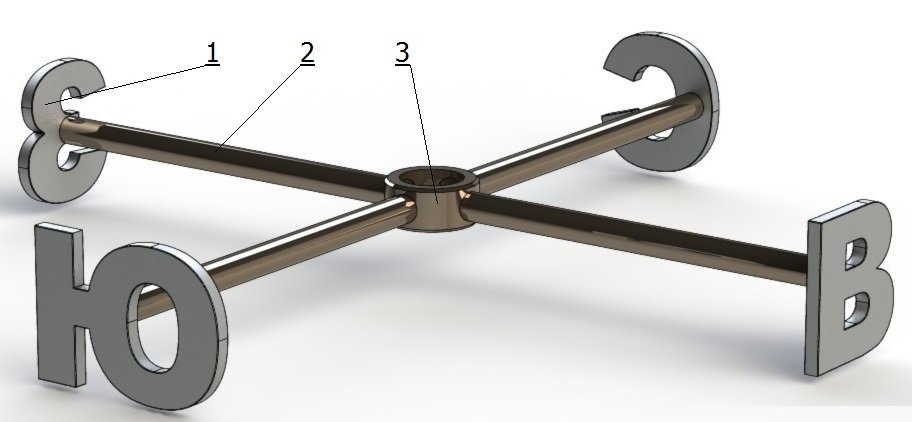

• Роза ветров. Изготавливается из четырех пластин или прутьев сечением 0,6 см, длина – 18-20 см.

Для дачи и других маленьких конструкций, например, беседок, берутся меньшие размеры. Розу ветров можно сделать из двух прутьев, расположив их в виде знака «+». На их концах при желании устанавливают буквенные значения сторон свет или другие символы.

Пошаговая инструкция сборки:

• На одном конце стальной трубы снаружи делают резьбу. На нее будет накручиваться колпачок.
• Внутрь корпуса в нижний конец (без резьбы) вставляется подшипник. Он должен стоять плотно, чтобы не выпадал.
• В подшипник устанавливается ось. Если его сечение – 9 мм, а стержня – 10, то один конец прутка уменьшают, но лучше подбирать изделия с одинаковым диаметром.
• Сверху закрывают колпачком. Чтобы его надеть на стержень, в центре дрелью просверливают отверстие. Внутри колпака нарезают резьбу, тогда его можно будет закрутить на корпусе. Если возможно, то укладывается резиновая подкладка, если нет, то стыки закрывают любым другим методом, главное – исключить вероятность попадания внутрь воды.
• К колпачку приваривается роза ветров и закрепляется флюгарка.

Внутри подшипника стержень должен вращаться абсолютно свободно, без сопротивления. Чтобы роза ветров была правильно размещена, используется обычный компас.

Способы крепления и как вырезать флюгарку

От качества монтажа зависит устойчивость к порывам сильного ветра. Он должен выдерживать значительные нагрузки, поэтому его часто устанавливают в дымоходную трубу. К корпусу привариваются металлические пластины или другие подходящие крепежи. Если изделие ставится на коньке, то место необходимо усилить, иначе оно может не выдержать нагрузок.

Размер флюгера для крыши подбирается таким образом, чтобы он не был слишком громоздким, но и не маленьким. Размещают его на самой высокой точке здания. Минимальная высота – 10-12 м, иначе он будет незаметен на кровле.

Чтобы вырезать из металлического листа какой-либо рисунок, лучше всего применять лобзик с соответствующими насадками или ножницы по металлу. Если их нет, то работают стамеской и долотом. Кончик лезвия устанавливают в вертикальном положении и ударяют резиновой киянкой так сильно, чтобы сталь сразу пробилась, и так постепенно продвигаются по контуру. Для удаления зазубрин нужен напильник.

Для более удобной работы рекомендуется использовать лезвия разных форм. Полукруглые имеют лучшую маневренность. Ими хорошо обрабатываются участки сложных форм. Широкие применяются при резке прямых и искривленных линий, а прямые сечки – для ровных линий и углов. Чтобы перенести рисунок с бумаги на металл, необходимо создать эскиз того же размера, что и флюгер. Чертеж укладывают поверх стального листа и по контуру изображения проводят острым инструментом – на стали будут оставаться царапины.

Стоимость

Соорудить флюгер можно и самому, но если нет опыта в сборке подобных изделий из металла или отсутствуют материалы, то лучше приобрести готовый. Нужно будет лишь собрать его по схеме и инструкции производителя и установить на крышу (либо заказать монтаж у продавца).

Цена зависит от размеров, материала и внешних качеств. Если сделан методом ковки или имеет необычную чеканку, то стоимость заметно возрастает. Медные типы стоят дороже стальных, причем в два раза.

Перед тем как купить флюгер под цвет крыши, нужно точно определить место для его установки, так как от этого зависит способ крепления, а также внешний вид дома. Выбирая флажок из меди, следует учитывать, что через несколько лет его потребуется очищать от налета – из-за этого он перестанет красиво блестеть.

Монтаж флюгера

Если устройство было оснащено буквами с указанием сторон света, то его необходимо выставить с помощью компаса. Если достаточно приблизительной ориентации, то можно устанавливать флюгер просто по восходу солнца. Для монтажа прибора можно воспользоваться одним из способов:

• На колпак дымохода с помощью металлических пластин, которые привариваются или прикручиваются к его основанию.
• На ветровую доску фронтона.
• На шпиль или конек крыши.

Стоит отметить, что флюгер может стать и отличным громоотводом, если был изготовлен из металла. Для этого необходимо на одном из неподвижных элементов прибора закрепить стальную проволоку, а ее второй конец углубить в землю примерно на 1,5 метра. Иногда люди интересуются, как сделать флюгер с пропеллером своими руками. Ничего сложного здесь нет, следует лишь помнить, что потребуется еще один подшипник для установки этого элемента.

Основные виды флюгеров

Функциональные особенности предопределяют видовое разнообразие флюгеров. Существует 4 основных вида подобных приспособлений для крыш домов:

• Метеорологический флюгер на дымоход или крышу. Представляет собой довольно сложное высокоточное устройство со сбалансированным механизмом работы. Типичный представитель – анеморумбометр, который используют метеорологические станции.
• Флюгер Вильде (ветряной). Данные приспособления используются для определения силы и направления ветра. Уровень сложности конструкции зависит оттого, насколько точными должны быть результаты. Особенная деталь – вертикальная пластинка. Ею можно заменить приспособлением с лопастями.

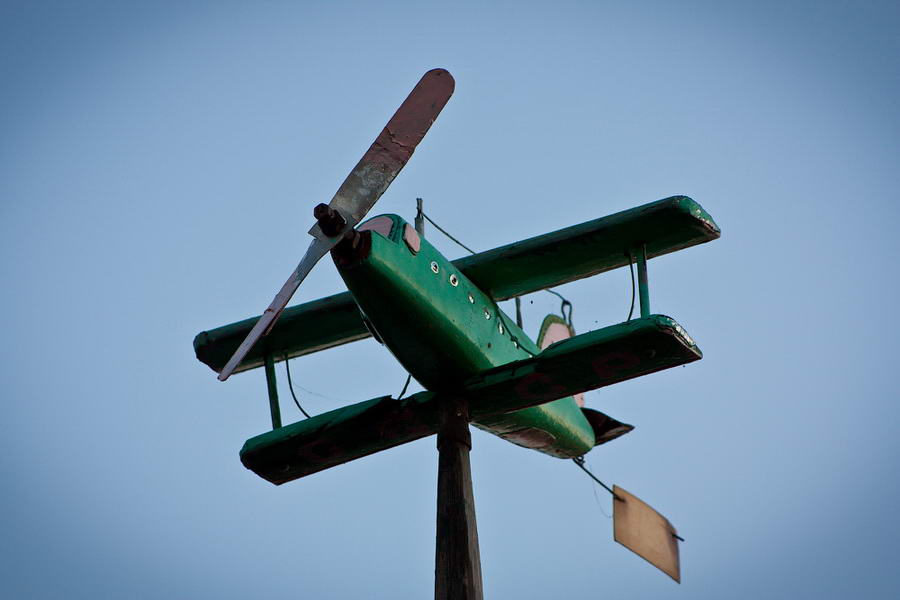

• Флюгер с пропеллером часто используют еще и в качестве своеобразного отпугивателя птиц.

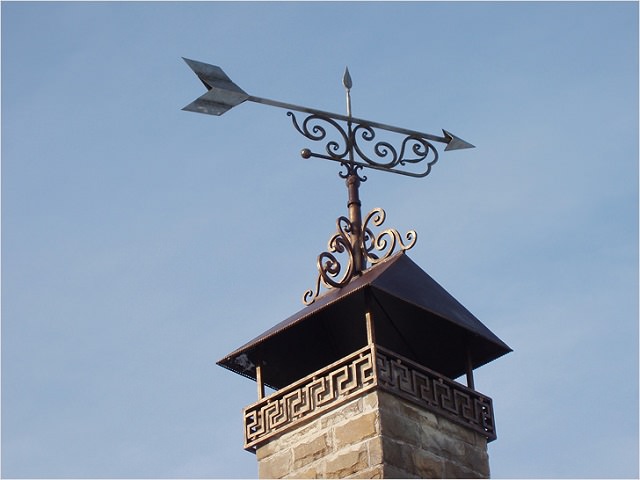

• Дымоходные устройства. Флюгер на дымоход устанавливает в том случае, если нужно защитить дымоходную трубу от задувания воздуха. При сильном ветре продукты сгорания свободно выходят наружу.

Стоит упомянуть и о декоративных элементах. Главная функция флюгера – украшать крышу здания. Обычно металлический флюгер выполнен в виде какого-то животного или представлен сложной символикой.

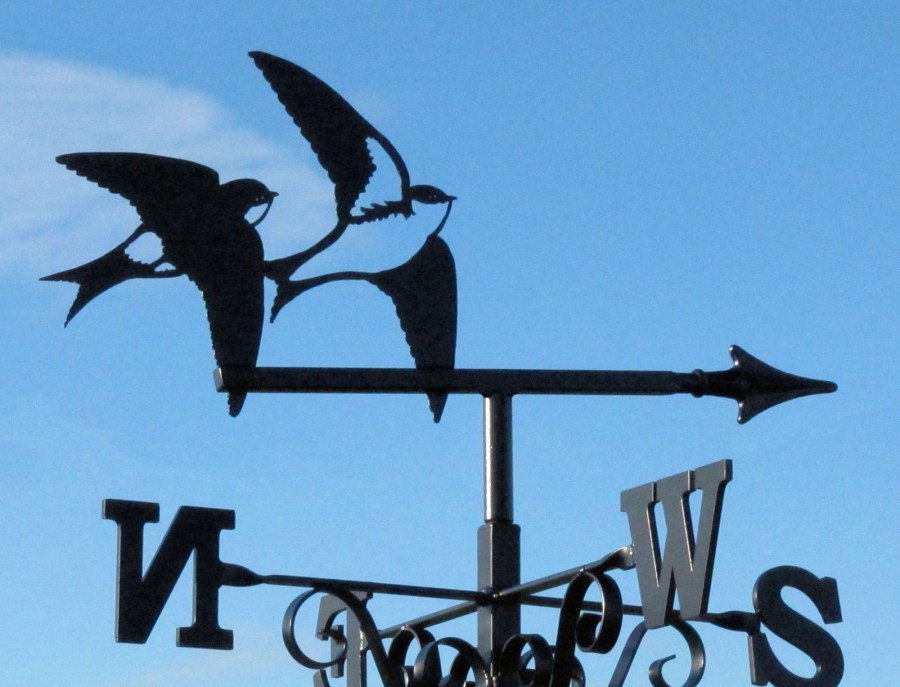

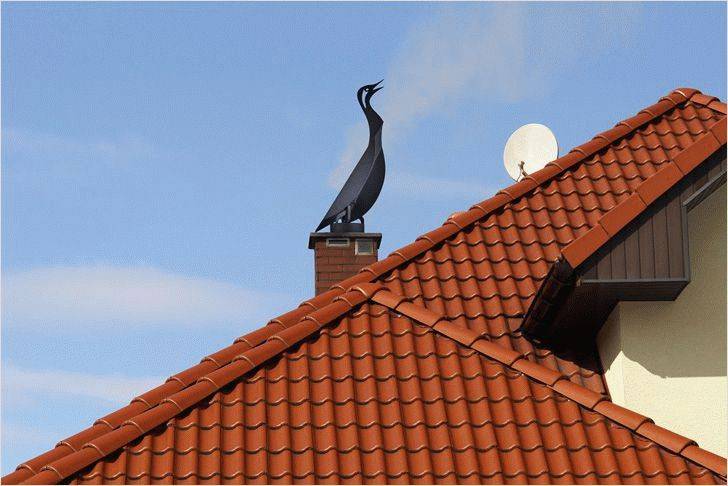

Флюгер на крышеФлюгер в виде ласточки на крыше

Виды флюгеров

Вскользь уже указывалось, что флюгеры делятся по назначению. Упустим из виду декоративные. Их строение и дизайн зависят только от фантазии автора. Можно нарушать пропорции, убирать детали и, даже, поставить флюгер под наклоном. Если же от прибора ждут точных показаний, требуется строговертикальная постановка на открытом всем ветрам участке крыши. Здесь встречаются:

• Метеорологические флюгеры. Их еще именуют анеморумбометрами. Сложный термин связан с заимствованием прибора профессиональными метеорологами. Отказавшись от внешних изысков, они сделали упор на функциональность флюгеров. В них встроили датчики, передающие информацию на компьютеры. Контрольное время работы приборов – 10 минут.

  За это время засекается скорость ветра. Учитываются мгновенный, максимальный и средний показатели. Плюсом, метеорологические модели указывают точное направление движения потоков воздуха. Проще говоря, характеристики ветра анеморубометр преобразует в электросигналы, передавая их на аппаратуру через кабель. Не удивительно, что профессиональные метеорологические флюгеры работают от блоков питания.

Прототипом анеморумбометров стал классический флюгер механического устройства. Такой указывает лишь направление ветра и то с отклонениями. Метеорологи такие аппараты именуют анемометрами. Замерить скорость порывов конструкция не способна.

• Флюгеры Вильда. Так называются приборы, не только указывающие направление ветра, но и замеряющие его силу. За это отвечает добавленная в конструкцию пластина. Она стоит вертикально, что считается нулевым положением. Пластина свободно двигается. Отклонение от оси указывает на прилагаемые ветром усилия.

Они делят плоскость на сектора. Каждый из них соответствует определенной силе ветра. Так ее и определяют. На метеостанциях одновременно работают 2 Вильде. Один ставят с пластиной весом 200 граммов. Ею замеряют силу небольших ветров. Второй флюгер оснащают 800-граммовой лопастью для противостояния ураганным порывам.

• Дымоходный флюгер. Упоминалось, что модели категории предотвращают обратную тягу в печной трубе. Дополнительно, флюгеры прикрывают ее от попадания пыли, воды, насекомых и даже крупных животных, к примеру, птиц. В открытом дымоходе они могут свить гнездо.

  Прикрыть трубу можно дымником. Так именуют статичный козырек. Обычно, он в форме прямоугольника. В противовес флюгеру, такая конструкция лишь провоцирует обратную тягу в трубе, особенно при сильном ветре.

Флюгарка на трубе вращается, как и прочие флюгеры. Тягу в трубе они увеличивают за счет строения. Оно направлено на   эффект Бернулли. Он «вытекает» из закона сохранения энергии. У флюгарки над дымоходом есть внутренний конус. Огибая его, воздух формирует область пониженного давления.

При этом, в вентиляционном канале тяга усиливается. Достичь результата можно только с цилиндрическим наконечником трубы. Не стоит путать его с прямолинейным дымником.

Разновидности флюгеров

Кроме чисто декоративного назначения флюгеры могут выполнять и другие функции. Так, встречаются следующие разновидности конструкции:

• ветряные;
• метеорологические;
• дымоходные.

Наиболее часто в домах встречаются именно ветряные флюгеры, которые позволяют определить, откуда дует ветер, а также выяснить его силу. Это становится возможным благодаря наличию на приборе специальной пластины (флюгер Вильда). Для определения направления ветра используются традиционные обозначения: N – север, S – юг, W – запад, E – восток.

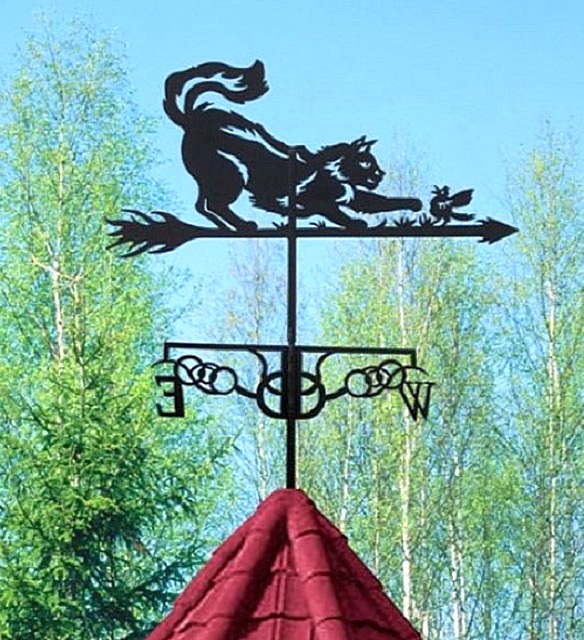

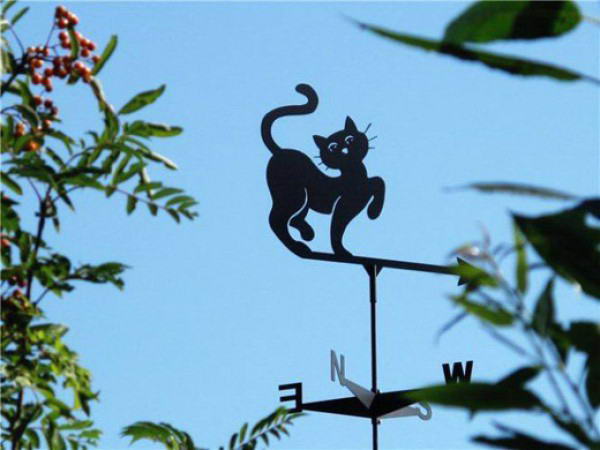

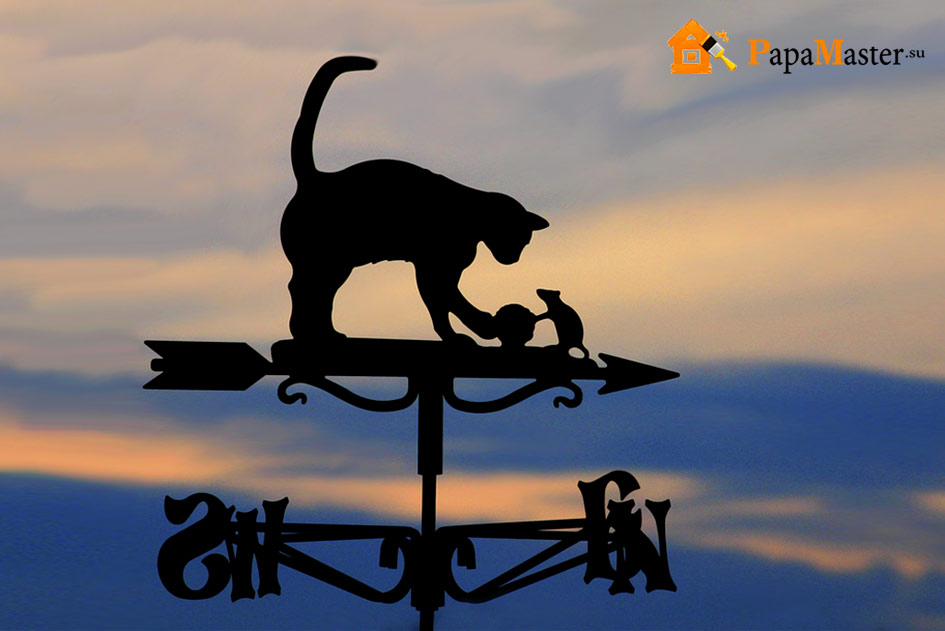

Традиционный ветряной флюгер с изображением кошки и мышей, расположенных на каждой стрелке

Метеорологический флюгер больше нужен профессионалам – он помогает определять синоптические показатели и отличается высокой точностью.

Метеорологический флюгер не несет эстетической ценности и используется только в профессиональных целях

Дымоходный флюгер имеет совсем другое назначение. Его используют для защиты дымохода и трубы на крыше от задувания.

Таким образом, правильно подобрав флюгер, можно не только украсить экстерьер, но и добиться более приземленных целей.

Зачастую большинство домов имеют ветряные флюгеры на крыше

Флюгер на крыше дома украшает экстерьер, показывая род занятий хозяев. Фигурка лося обозначает охотничьи навыки владельца дома

Изготовление флюгера

То, как сделать флюгер своими руками, зависит от формы флюгера и цели, которую преследует хозяин дома при изготовлении указателя. Если конструкция призвана только для определения направление ветра, то можно изготовить флюгер в виде стрелы, наконечник которой показывает, куда движутся воздушные массы. Если же необычная вертушка призвана украшать собой крышу здания, то можно выбрать для установки на крыше красивые фигуры животного и птицы, или более абстрактных и необычных форм.

Чтобы сделать флюгер своими руками, не нужно много времени и сил. Понадобится выбрать эскиз, подобрать материал для указателя и систему для его вращения. Установку конструкции можно при желании выполнить самому.

Сделать флюгер своими руками можно из нескольких видов материалов:

1. Сталь. Высокопрочные кованые фигуры из темного металла или легкие пропеллеры из нержавеющей стали будут настоящим украшением дома. Большой вес стали не повлияет на вращение флюгера на крыше, он будет точно показывать направление ветра, но установка такой конструкции может быть сложной;

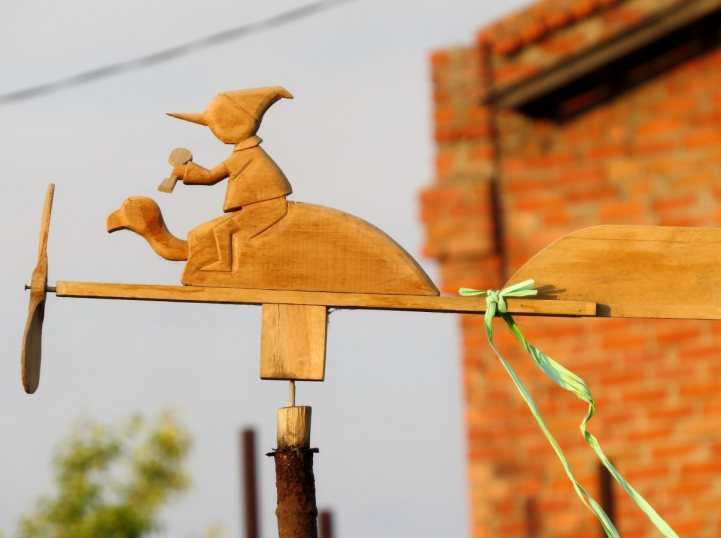

2. Дерево. Установка и крепление деревянных фигур или флюгера, изготовленного из фанеры, легче, чем конструкции из стали, но дерево и фанера — менее прочные и долговечные материалы;
3. Пластик – современный высокопрочный материал. Выпилить устройство для украшения дома можно и самому, но чаще высокопрочные фигуры производятся на заводах;
4. Самый простой флюгер можно при желании сделать из пластиковой бутылки. Бока бутылки разрезаются, чтобы получились лопасти для вращения вертушки, а крепление этого необычного устройства осуществляется на металлический болт. Составной вариант флюгера – конструкция из четырех бутылок с вырезанными боками для вращения от ветра;
5. Необычные составные флюгеры для крыши или клумб получаются из старых компакт-дисков.

Эскиз

После определения формы и размера флюгера для крыши следует подобрать эскиз. Чертеж, необходимый, чтобы сделать флюгер своими руками, следует распечатать на бумаге в масштабе 1:1, вырезать по контуру профиль и перенести его на фанеру или пластик, выбранный для создания флюгера.

Далее основа вырезается по чертежу, и заготовка обрабатывается до придания ей окончательной формы, создания силуэта животного или стрелы.

Вращательная ось

Чтобы флюгер на крыше был не статичной конструкцией, а вертушкой, нужно поставить устройство на вращательную ось. Вертикальная ось флюгера должна обеспечивать его беспрепятственное вращение под действием воздушных потоков при ветре даже небольшой силы.

Для соблюдения этих условий в качестве основных методов при производства используют два типа конструкций — на основе смазанного солидолом подшипника или пары креплений «мама»-«папа», когда центральный вал вставляется в гильзу.

Подбирая диаметр оси для крепления во время производства, следует учитывать массу конструкции, которая во многом будет определяться материалом изготовления флюгера (металл, пластик) и его размерами.

Монтаж

После окончания производства флюгера, крепление на ось стрелки-указателя направления ветра и розы ветров, осуществляется установка готовой конструкции указателя на крышу дома.

Куда ставится флюгер? Оптимальной высотой для установки указателя определения ветра считается расстояние 10-13 метров от земли, что соответствует высоте конька дома или дымохода. Для правильной работы прибору из металла необходимо свободное пространство без высоких зданий или деревьев.

Крепление флюгера на крыше выполняется при помощи длинных саморезов через угловые кронштейны, к которым приваривается или прикручивается ось флюгера.

OLYMPUS DIGITAL CAMERA

Место и технология установки флюгера

На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

• На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

Монтаж флюгера на башню

• На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

Флюгер на дымоходе

• К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

Флюгер на фронтоне

• К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

Обратите внимание: выбирая место установки, необходимо учитывать критерии надежности, функциональности и эстетики флюгера при его монтаже в определенной зоне. Не менее важно, чтобы к прибору был обеспечен свободный доступ для последующего обслуживания.

Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас. При установке важно учитывать еще несколько нюансов:

• Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
• Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
• Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
• Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

Крепления для флюгеров

В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

• Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

Крепления для двухскатной крыши

• Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

Крепления для четырехскатной крыши

• Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

Крепления для торца крыши

Инструкция по изготовлению флюгера пошагово

Первый шаг. Сверху на корпусе делают резьбу и снизу помещают в нее подшипник, соответствующий размеру. Диаметр внутри подшипника должен быть девять миллиметров.

Второй шаг. Осевой прутик необходимо проточить на специальном станке или это сделать это вручную. Протачивают прутик до толщины девять миллиметров. Если вы будете делать это вручную, то очень внимательно проверяйте параметры при помощи штангенциркуля и деталь в итоге должна быть по размеру подшипника.

Третий шаг. Необходимо приварить розу ветров к крышке корпуса, а крышку необходимо накрутить на трубку.

При монтаже флюгера сварочные работы необходимо производить с ювелирной точностью.

Четвёртый шаг. Ось вставляют в ранее просверленное отверстие, которое находиться в крышке. Очень важно точно попасть в отверстие подшипника и проверить лёгкость движения оси, но внутри подшипника ось должна быть хорошо закреплена.

Пятый шаг. Из тонкой стали, которая не ржавеет, необходимо вырезать колпачок, который должен быть немного шире диаметра корпуса, его необходимо приварить над крышкой это позволит защитить прибор от снега и дождя.

Шестой шаг. Необходимо отмерить длину оси, которая будет необходима, и отрезать, что не нужно.

Седьмой шаг. Приступаем к изготовлению декоративной части флюгера (флюгарке). Эта часть определяет декоративный вид изделия. Лучше всего применить заранее подготовленный эскиз, но можно использовать и эскиз, который вы разработали сами.

Восьмой шаг. Флюгарку прикрепляют на ось при помощи сварки или пайки.
