Важные моменты при проектировании двухскатной крыши: создание чертежа

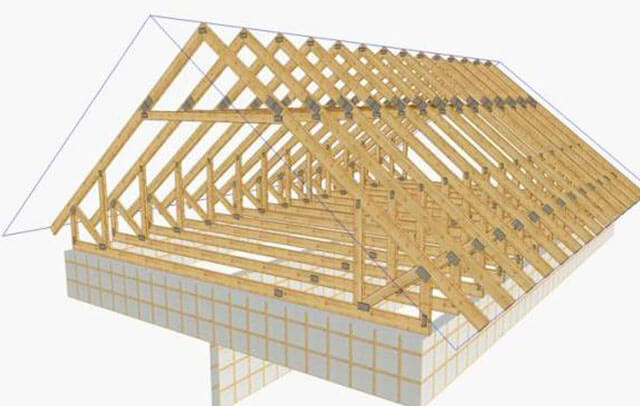

Основные элементы двухскатной стропильной системы

• Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
• Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
• Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
• Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
• Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
• Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
• Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
• Лежни — опоры для стоек и фиксации подкосов.
• Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

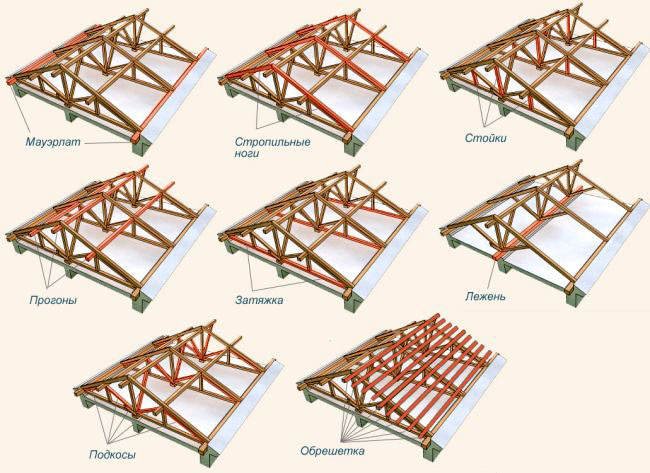

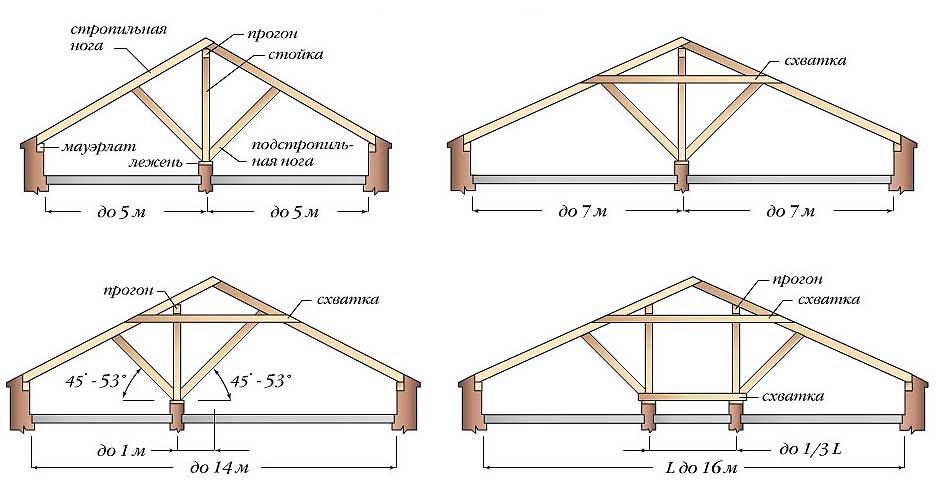

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Преимущества

Двухскатные крыши стали сооружать очень давно. Такая конструкция имеет массу преимуществ:

1. Выполнить строительство крыши может даже неопытный строитель.
2. С материальной стороны приобретение всех стройматериалов будет не накладным.
3. Устройство крыши – ее склон позволит избежать скопления снега и осадков.
4. Двухскатная крыша подходит для любого проекта дома, независимо от формы основания.
5. Выполнить ремонт крыши из двух скатов достаточно легко.
6. Проявив фантазию, можно украсить крышу дополнительными декоративными элементами.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

• Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
• Легкость и доступность обслуживания в любое время года.
• Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
• Возможность обустройства мансарды.
• Более качественная гидро- и теплоизоляция.

Устройство крыши

Главным элементом мансардной крыши является стропильная своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен определенного размера, которые прикрепляются под необходимым углом и имею опору в обозначения места схождения стропил в верхней в горизонтальной плоскости между стропилами. Служат элементом сцепления , которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие , располагающиеся под углом к стропилам для отвода мауэрлату, только располагается на внутреннем несущем , расположенный вертикально между для установки кровли.

Устройство двускатной крыши

Основные разновидности стропильных систем

Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

• наслонный;
• висячий.

Стропильная система двухскатной крыши

Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения. При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе. Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Особенности устройства двускатных крыш

Двускатные кровли представляют собой две наклонные плоскости прямоугольной формы (скаты), которые опираются на стропильную систему. Боковые части делаются глухими либо на них устанавливают окна и обшивку. Основными параметрами такой кровли являются: угол наклона и расположение конька относительно осевой линии, проходящей через стены, перпендикулярные скатам. То есть двускатная конструкция не обязательно должна иметь одинаковый наклон скатов или иметь симметричный вид.

Несимметричная двускатная кровля

Множество оригинальных проектов применяют несимметричную конструкцию скатов для учёта некоторых особенностей климата, либо в целях улучшения дизайна фасада. Стоит заметить, что такие решения весьма оригинальны, но на практике их реализовать достаточно сложно. Связано это со следующими причинами:

• Возрастает нагрузка на стены и фундамент в месте смещения конька кровли. В результате расчёты могут значительно усложняться, особенно при условии применения тяжёлых кровельных материалов, таких как шифер или керамическая черепица.
• Требуется изготавливать для каждого ската отдельные конструктивные элементы, что может значительно увеличить сроки строительства.
• На кровлю при больших углах наклона скатов могут оказывать существенное влияние давление ветровых потоков. Поэтому потребуется учитывать преимущественное направление ветров при расчётах.

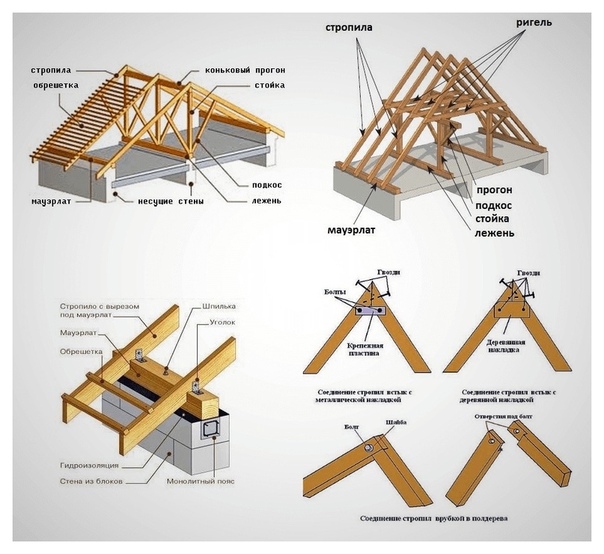

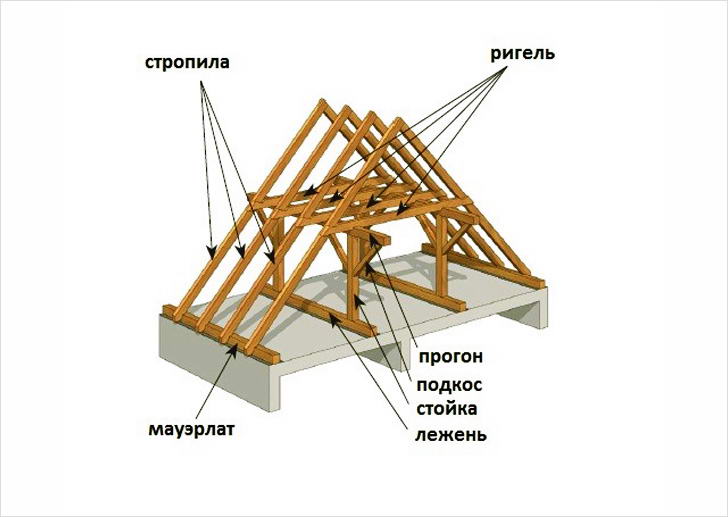

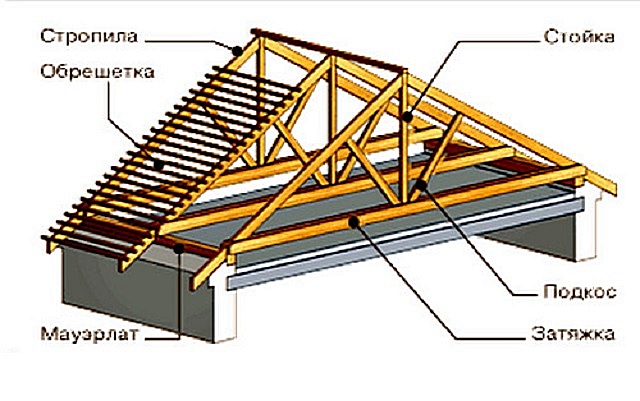

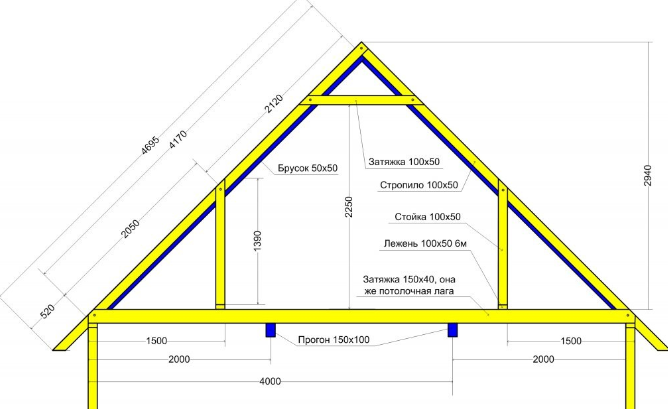

Основные элементы скатной системы крыши

Перед тем как сделать стропила на двухскатную крышу нужно создать проект, а также изучить все элементы конструкции. Потребуется спроектировать такие основные узлы:

• Мауэрлат. Обеспечивает передачу нагрузки кровельной конструкции на несущие стены объекта, создавая её равномерное распределение. Брус изготавливается из лиственных пород древесины, таких как лиственница, дуб, ясень. Минимально допустимое сечение составляет 100х100 мм. Допускается применение не только цельного бруса, а и клееного, но с сечением 100х150 мм.
• Стропила. Основной элемент конструкции, который предназначен для формирования несущего каркаса, восприятия нагрузки кровельного материала через обрешётку и передачи нагрузки на мауэрлат. Расстояние между стропилами двухскатной крыши составляет от 0,6 до 1,2 м, в зависимости от веса кровельного материала и количества осадков в конкретной области.
• Затяжка. Специальная конструкция, применяемая для фиксации двух наклонных балок скатов под заданным углом наклона, которая крепится на уровне чуть выше балок либо немного ниже конька. Применяется в наслонных типах кровель.
• Стойка. Представляет собой вертикально устанавливаемый и прочно закрепляемый элемент, выполняющий несущие функции кровли. Устанавливается обычно на стены здания для частичной передачи нагрузки кровли. Придаёт дополнительную жёсткость конструкции.
• Прогон. Бывает двух типов: боковой и коньковый. Боковой представляет собой брус, опирающийся на стойки и расположенный параллельно коньковой балке. Позволяет предотвратить прогибание ската под значительными нагрузками. Коньковый прогон устанавливается вдоль линии примыкания одного ската к другому и служит опорой для конька.
• Подкос. Представляет собой вспомогательные опоры для стоек, которые располагаются под углом 450 к несущим балкам скатов в целях увеличения площади контакта со стойками и снижения риска деформации ската.
• Лежень. Служит точкой опоры для подкоса и стойки.
• Обрешётка. Используется для фиксации стропильной системы в поперечном направлении, передачи нагрузки кровельного материала и его крепления, а также обеспечения стойкости к нагрузкам в прогонах между несущими балками.

Полезная информация! Подкосы для северных регионов из-за повышенных снежных и ледяных нагрузок на кровли допускается устанавливать не только продольно, а и по диагонали. Таким образом, значительную часть нагрузки воспринимают именно стойки, а не стены здания.

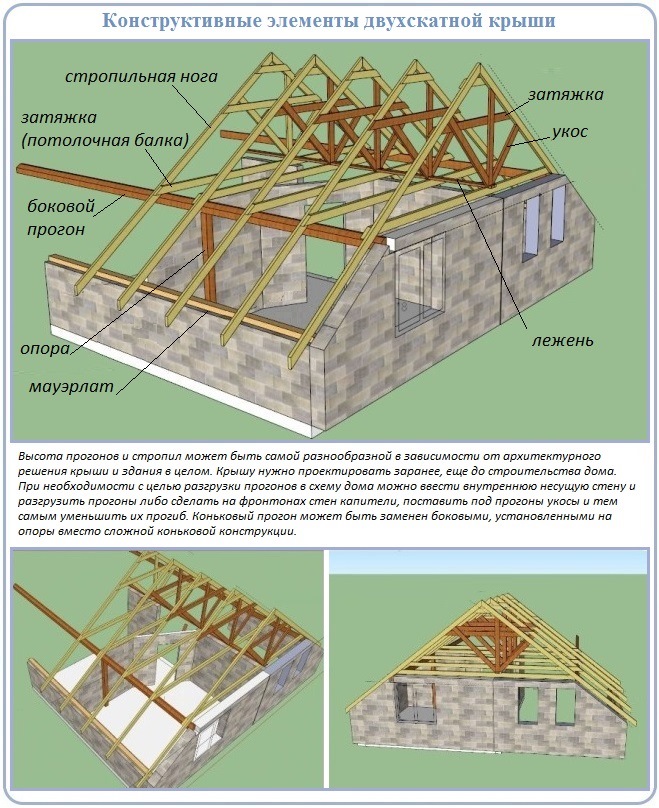

Конструктивные элементы двускатной кровли

Типы двускатных каркасных систем

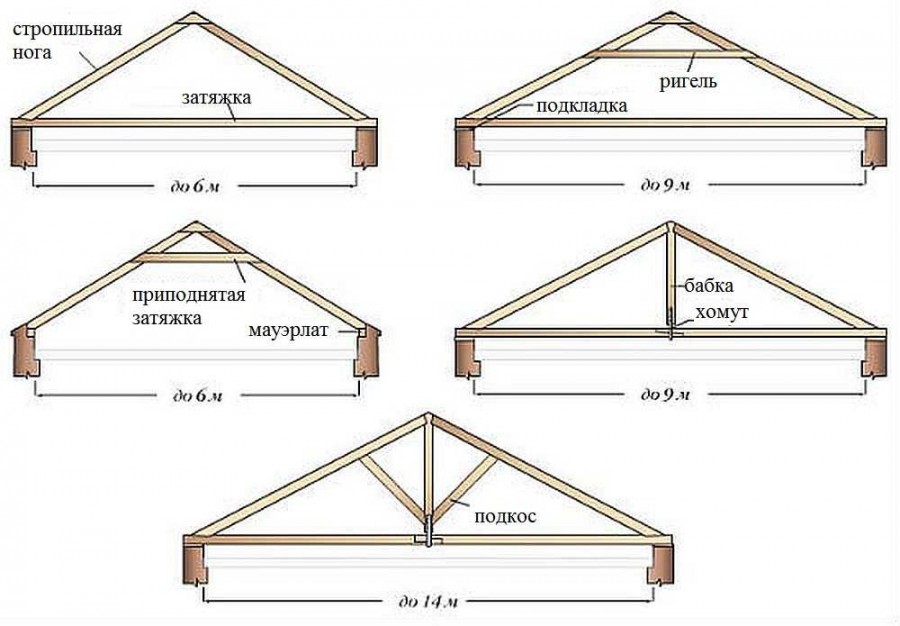

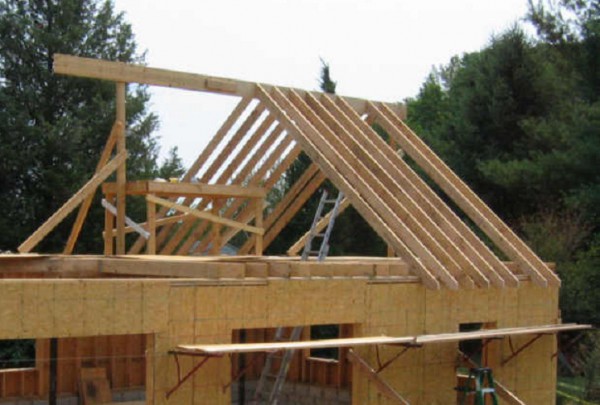

Стропила для двускатной крыши своими руками могут быть висячими или наслонными. Висячая конструкция опирается только на боковые стены. Поэтому её применяют только для установки на здания с расстоянием между стенами не более 12 м. Для предотвращения схлопывания конструкции применяют вспомогательные горизонтальные или вертикальные элементы, позволяющие повысить прочность и надёжность конструкции. Наиболее удачными элементами являются: подкос, ригель или затяжка. Они могут быть закреплены не только к коньковой балке, а и непосредственно к самим скатным балкам под определёнными углами.

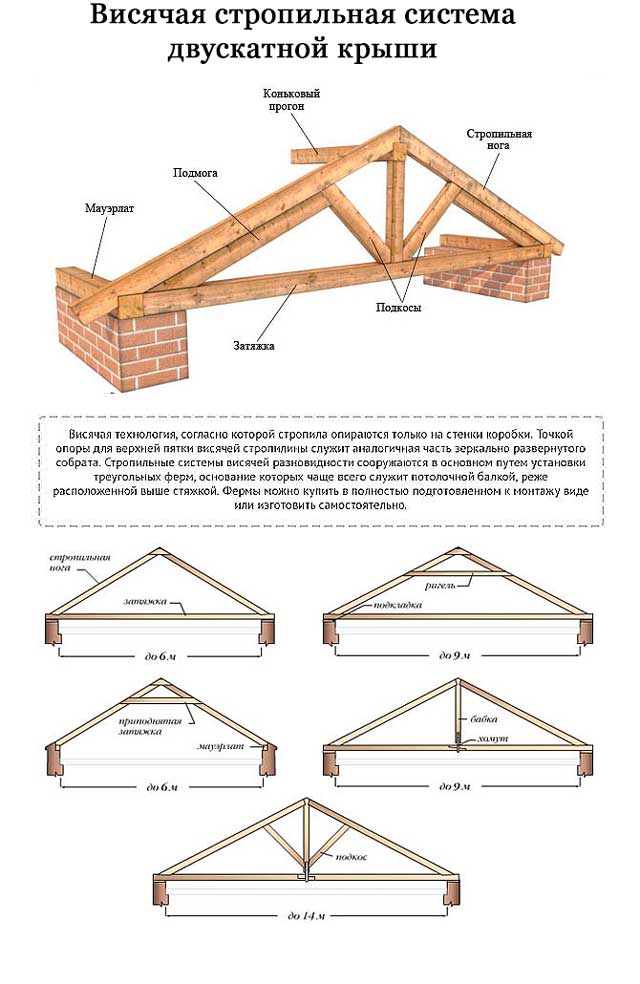

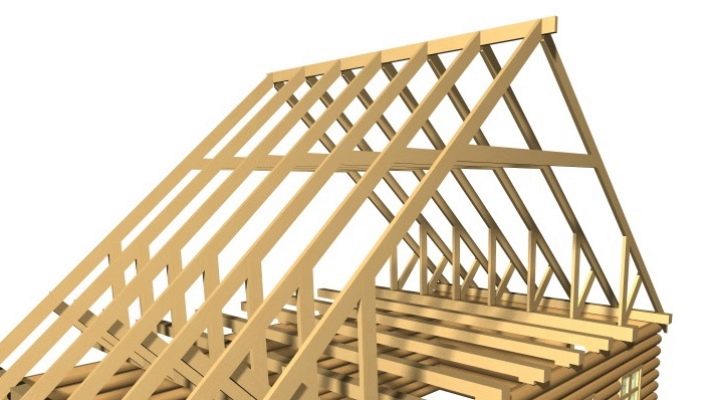

Висячая конструкция

Полезная информация! Если планируется использовать чердак в качестве жилого помещения, то в качестве опор рекомендуется использовать затяжки, которые позволят сохранить максимум пространства.

Для зданий с несущими внутренними стенами допускается установка наслонных скатных балок за счёт возможности установки дополнительных опор. В результате можно избегать ограничения висячей системы и устанавливать несущие балки даже при расстоянии между стенами более 10 м. Интервал между опорами выбирается для каждой конструкции индивидуально с учётом назначения здания и использования чердачного пространства.

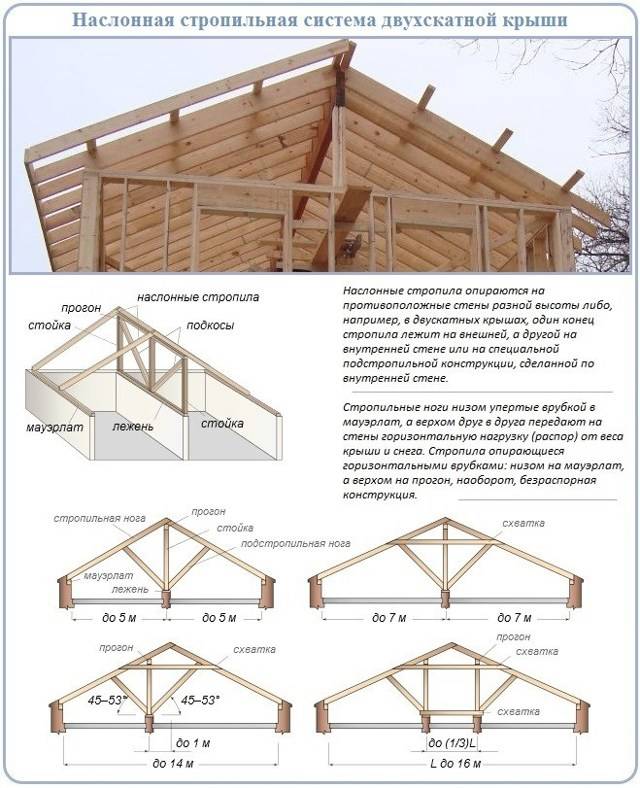

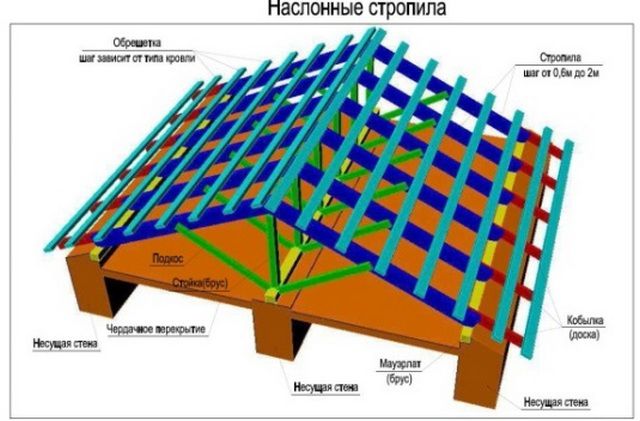

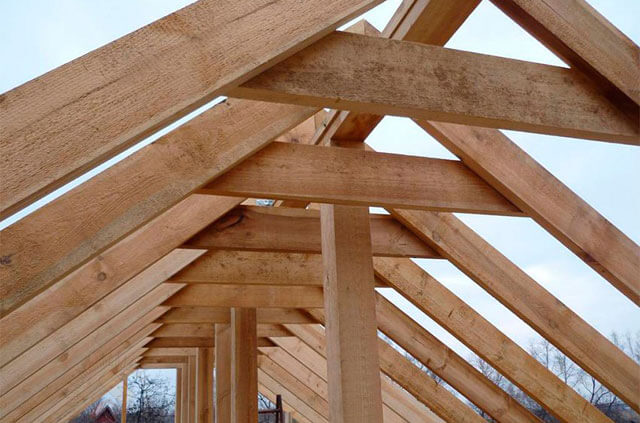

Стропильная система наслонного типа

Статья по теме:

Основные аспекты устройства наслонных стропил

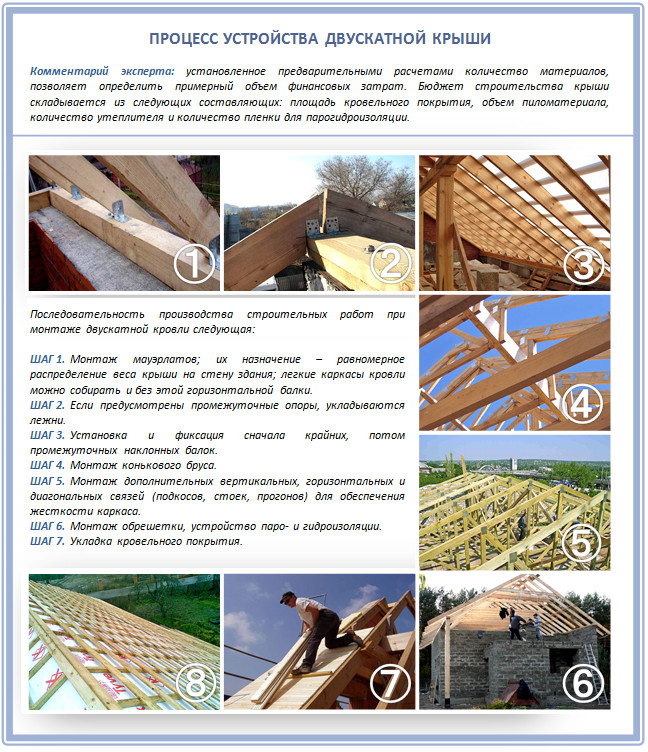

Если вы имеете на руках проект строительства крыши или схему возведения крыши, а также подготовленный материал, то можно смело приступать к постройке крыши. Строительство крыши подразумевает нескольких стадий, и основные из них:

1. Укладка мауэрлатов на армированные ж/б пояса по длинным сторонам дома.
2. По внутренней стене ложиться лежень, где будут монтироваться стойки.
3. Монтаж стоек с подкосами для крепления конькового бруса.
4. На стойки сверху монтируется коньковый брус.
5. Монтируются пары стропил. В низу ноги стропил крепятся к мауэрлату, а сверху выкладываются на коньковый прогон и соединяются меж собою. крепления низа и верха парных стропил предложено выше в данной заметке.
6. Схема конструкций стропильной структуры дома, показанная в начале статьи и под этими пунктами предусматривает формирование пар стропил двойными горизонтальными затяжками-ригелями в первой трети стропил. А также эти схватки-затяжки являются опорой для подшивного потолка и устройство за подшивкой утепления мансарды, совместно с утеплением стен переходящих в наклонную плоскость на первой трети стропил.

Определение угла наклона

Перед тем как составлять строительную смету расхода материалов, следует определиться с уровнем наклона будущей крыши. Это важно, поскольку в разных регионах России разные климатические условия.

В зависимости от уровня осадков, высоты снежного покрова, эксплуатационных возможностей самого материала, угол наклона двускатной крыши в сложных климатических условиях должен быть:

• не меньше 45 градусов,
• в условиях, когда постоянно дует сильный ветер – 12 градусов,
• в средней полосе России – 20 градусов.

Больше значение имеет и уклон кровельной поверхности. Чем он меньше, тем большая вероятность, что ветер сорвет кровлю. Чем больший угол наклона, тем большая нагрузка на того, при критических показателях наклона кровли вода может затекать в конструкцию крыши. Для каждого кровельного материала установлен свой угол наклона, с чем необходимо считаться при установке крыши.

Расчеты

Можно проводить расчет двухскатной крыши по онлайн – калькулятору, располагая на чертежах данные, которые «выдала» машина. Можно сделать это вручную, однако в этом случае вероятность ошибки возрастает, что скажется впоследствии на качестве возводимой конструкции.

Расчёты для чертежей содержат необходимые исходные данные:

•  Длина фронтонной части дома (F);
•  Длина по коньку (D);
•  Высота конька (H);
•  Длина стропильной ноги (L), а если необходимо – увеличение длины стропила для установки карнизного свеса с необходимой шириной (I);
•  Все виды нагрузок.
•  Шаг, по которому устанавливали стропила.

Крутизна ската и высота конька

Проведем вычисления высоты конька крыши над мауэрлатом. Основой большей части коньковых узлов двухскатной кровли является треугольник, а на него действуют законы тригонометрии.

При симметричной крыше конёк располагается посередине между точками опоры стропил, поэтому используем формулу: f=F/2.

Если у вас скаты несимметричные, то на чертеже нужно сделать следующее:

•  Линию F проецируем туда, где расположена линия конька крыши;
•  Измеряем получившееся расстояние между ней и мауэрлатом с каждой стороны. Помните, что крутизна скатов будет различной;
•  Теперь используем формулу H=f×tg a.

Можно доверить все вычисления машине, воспользовавшись калькулятором вычислений, а затем перенести данные на чертеж.

Длина стропильной ноги

Расстояние между каждой ногой стропил зависит от следующих параметров:

•  Материала;
•  Массивности конструкции;
•  Климата региона.

Когда пролёт больше длины стропил, их можно удлинять. При этом высота сечения не может быть меньше, только толщина. Вариант менее рациональный – удлинить стропильный брус с использованием соединительных вставок или накладных брусков.

Расчеты длины стропильной ноги базируются на теореме Пифагора. Она позволяет вычислить длину гипотенузы при условии наличия данных катетов. Такой катет – один из 3 элементов:

•  Высота конька;
•  Высота верхнего узла;
•  Высота верхнего края.

Каким будет этот элемент и место его расположения, зависит от типа двухскатной крыши. Измеряют их с помощью строительного уровня.

Несмотря на кажущуюся простоту вычислений, лучше доверить их онлайн – калькулятору. Чтобы получить правильные расчеты двухскатной конструкции, достаточно ввести нужные данные в указанные поля. К тому же существуют специальные расчетные программы, которые «выдадут» нужные параметры без ввода данных. Для расчета достаточно в нужном месте поместить форму конструкции. Затем полученные данные отражают на чертежах.

Нагрузка на стропильную систему

Для того чтобы снизить нагрузку на стены, применяют упоры вертикального или углового типа. При использовании «усилителей» нужно изменять направление «негативного» воздействия усилий.

Вычисления ведутся с учетом 3 типов нагрузок:

1. Постоянные. К их числу относят массу кровельных материалов, обрешетки и слоев утеплителя. При наличии эксплуатируемого чердака к этой нагрузке относят вес материалов для отделки. Чтобы узнать массу кровельных материалов, нужно изучить их технические характеристики. Так, металлические материалы – самые легкие, натуральная отделка в виде сланца или керамики – самая тяжелая.
2.  Переменные. Вычисления сложные, так как часть нагрузки зависит от климатических условий, которые постоянно меняются, однако эти данные не учитываются. Сведения берут из справочника СНиПА, в котором размещены таблицы, составленные около 50 лет назад. За эти годы поменялись многие важные показатели: высота покрова снега, сила ветра и его преобладающее направление. Чтобы «подстраховаться» в этой непростой ситуации, архитекторы используют специальный коэффициент, который называют запасом прочности. Для правильных значений каждый элемент нужно умножать на 1.4. Эта цифра актуальна для жилых зданий. Истинную нагрузку от ветра и снега также вычисляют с помощью «подстраховки». Коэффициент поправки основывается на длине крыши. Учитывают также расположение дома.
3.  Индивидуальные. Так называют нагрузки, возникающие при специфических условиях: торнадо, ураганах или других катаклизмах.

Расчет трех типов нагрузок ведется с учетом коэффициента запаса прочности по отношению всех конструкции: стоек, растяжек, прогонов и других. Только после того, как будут высчитаны все показатели, можно переходить к построению чертежа двухскатной кровли.

Гидроизоляция двухскатной крыши

После обрешетки стропильной системы конструкцию необходимо гидроизолировать. Изоляция выполняется либо из рубероида и подобных ему материалов, либо из специально предназначенных для этого пленок. Покрытие натягивается слева направо и снизу вверх, и прикрепляется к обрешетке скобами. Стыки проклеиваются строительным скотчем. Как правило, на двухскатной кровле предусматривается водоотводящая система. Если таковая присутствует, то кронштейны водоотводящих желобов крепятся к обрешетке перед укладыванием кровельного покрытия своими руками.

Висячая система наиболее популярна в небольших легких строениях, так как ставится быстрее и проще первого варианта, который используется в зданиях, на которые предполагается сильная нагрузка.

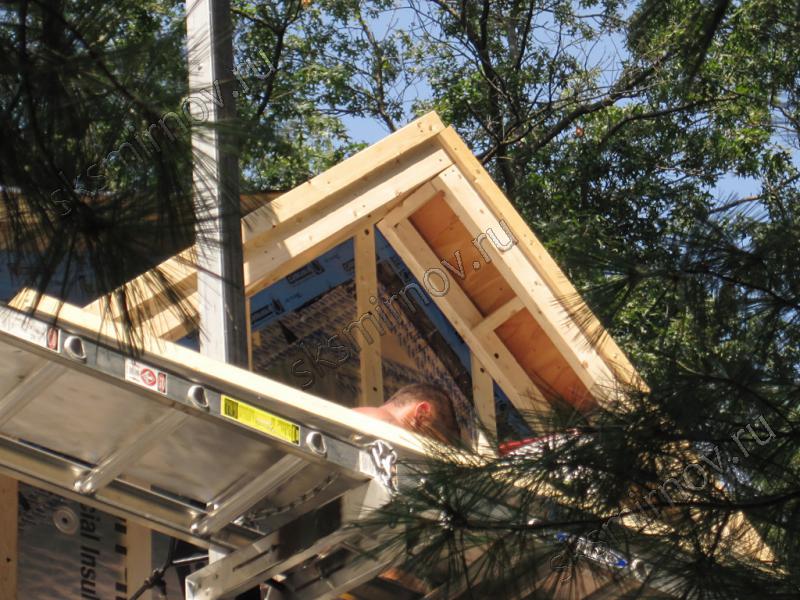

Система стропил и фронтон

Стропильная система включает в себя множество элементов, объединенных в треугольную жесткую ферму.

При строительстве на брусовом доме противоположные стены укрепляются стяжками из бруса на уровне потолочных балок (размер бруса – 10х15 см) для укрепления стен – от повышенной нагрузки они могут разойтись в стороны. Лежни 150х150 укладываются на перекрытие потолка для перераспределения веса и точечных нагрузок. Монтируется все по линиям стен чердачной комнаты (или сразу под конек, если чердака не будет). Если нужно – брус сращивают в точках соприкосновения с балкой, укрепляя соединение скобой или железной пластиной.

Для одинаковых деталей вручную создается шаблон, чтобы все атмосферные нагрузки распределились равномерно. Перекрытие ложится досками (5х15 см), составляется нужной высоты треугольник из пары ног и стойки, после чего конструкцию необходимо поднять, чтобы ноги стропил стали на мауэрлат, а стойка была по центральной оси.

После установки размерного макета стропила запиливаются в месте контакта с обвязкой, чтобы нога крепко уперлась в мауэрлат. Фиксировать ее лучше железными накладками. Полученная конструкция послужит шаблоном, а опора поможет контролировать уровень высоты остальных ферм.

Каркасом для фронтонов ставятся крайние фермы, их следует проверить на вертикальность/горизонтальность и уравнять высоту.

Сверху крепится прогон конька, на него монтируются остальные стропила. По окончанию всех работ фронтон зашивают, но можно и раньше. В случае досок подойдут 50х100 и 50х150 мм, уложенные по вертикали или горизонтали. Естественно, не стоит забывать про окна.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Внимание! Рассчитанное значение должно быть оптимизировано с точки зрения периодичности очищения крыши и вероятности повреждения кровли из-за сильных порывов ветра.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Внимание! Если планируется использование тяжелого и хрупкого материала, от устройства крутоуклонных крыш стоит отказаться.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Как сделать двускатную крышу

1. Обработка всех деревянных элементов антисептическими средствами, антипиреном и гидрофобизатором.

Видео «Стропильная система двускатной крыши»:

2. Установка мауэрлата, если он нужен.

Совет: при монтаже мауэрлата на кирпичную стену целесообразно закрывать его с внешней стороны бортиком из кирпичей: это защитит опору от внешних воздействий, и выглядеть такая конструкция будет эстетичнее.

3. Монтаж треугольного каркаса для фронтонов.

4. Установка конькового прогона двускатной крыши.

Видео «Как сделать двускатную крышу»:

5. Установка боковых прогонов.

6. Монтаж стропильных ног: одной стороной стропила опираются на конек, второй – на мауэрлат или верхний венец деревянного дома.

7. Соединение стропил затяжками (при использовании висячих стропил – обязательно).

8. Установка дополнительных опор двускатной крыши в соответствии с проектом.

Крепление деревянных деталей выполняется шурупами, саморезами, гвоздями и скобами. При использовании для стропильной системы металлических элементов – метизами, предусмотренными в комплекте.

Когда стропильная система двускатной крыши готова между стропилами закладывается утеплитель и с обеих сторон (под стропилами и между ними) закрывается пароизолирующей пленкой. Далее можно делать обрешетку под кровельный материал или укладывать его прямо на стропила (в зависимости от самого материала).

Расчет площади фронтона, и зачем он нужен

Узнать, как рассчитать фронтон двускатной крыши, вернее его площадь, т.к. высота его равна расстоянию, на которое поднят коньковый прогон от основания, необходимо будет для того, чтобы определиться с тем, какое количество материала понадобится закупать для его облицовки, а также утепления и зашивки. Для вычислений пользуемся формулой из тригонометрии, по которой, чтобы найти площадь треугольника, нужно высоту умножить на ширину и разделить результат на «два».

В нашем случае:

• ширина составляет 9 м;
• высота – 3,15 м;
• площадь = (9 * 3,15) / 2 = 14,18 м2.

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

• Назначение чердака.
• Используемое кровельное покрытие.
• Климатические условия.

Оптимальный угол наклона двускатной крыши

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

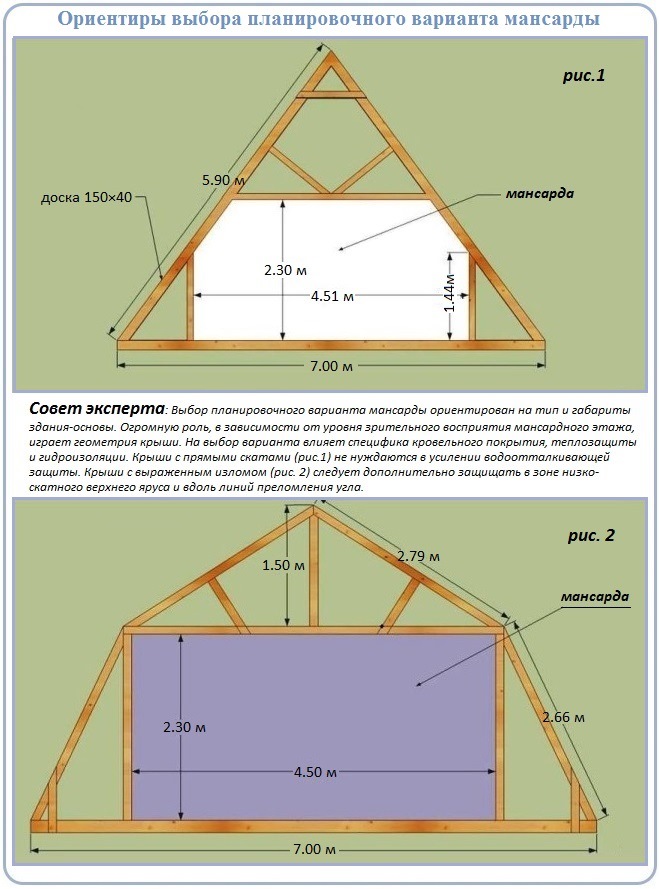

Мансардная крыша

В верхней части имеет небольшой уклон. Далее делается излом, после которого крыша опускается под острым углом. Такая крыша сложна конструктивно, но позволяет значительно увеличить пространство чердака.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Четырёхскатная крыша

Также называется вальмовой. Отсутствуют фронтоны. Похожа на двускатную крышу, у которой с торцов сделаны ещё два ската. Популярна в южных регионах, поскольку хорошо выдерживает повышенные ветровые нагрузки.

Любое конструирование по сути является поиском компромисса между многими факторами: стоимостью, технологичностью, весом, прочностью, различными потребительскими качествами.

А у потребителей строительных услуг бывают разнообразные требования и эстетические пристрастия. В результате схемы устройства крыш разнообразятся дополнительными видами, например полувальмовыми, многощипцовыми (многоконьковыми, ендовыми), купольными, шатровыми.

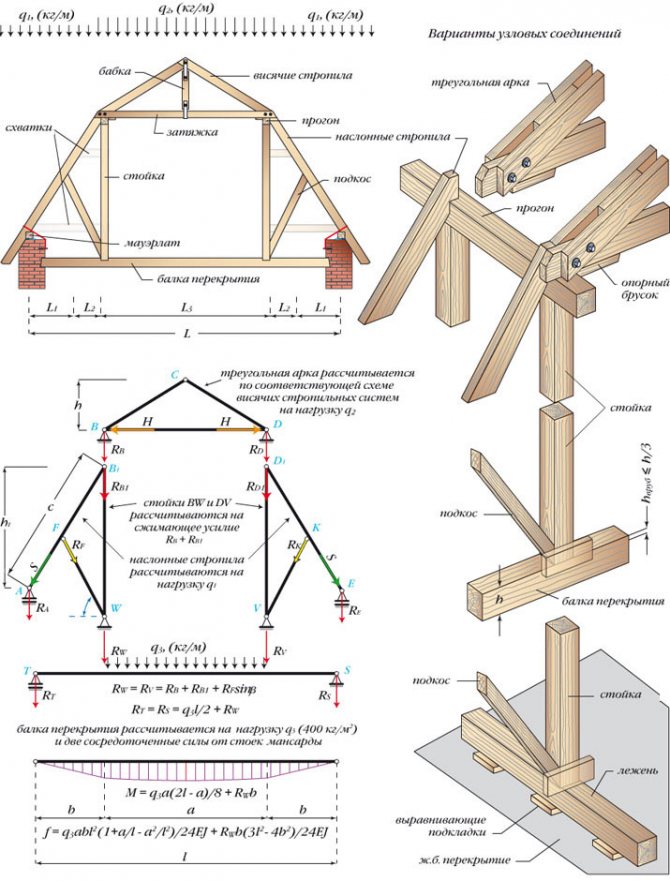

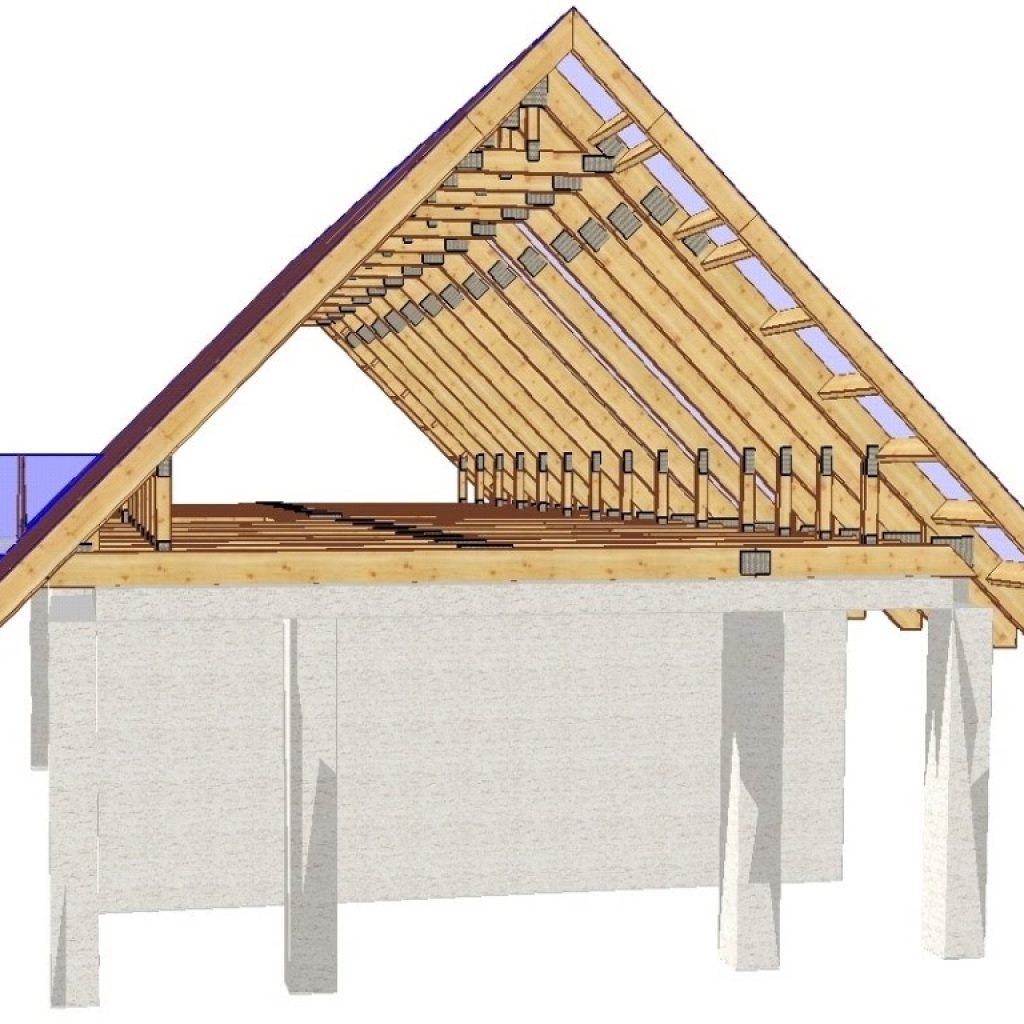

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

Монтаж стропильной системы двухскатной крыши своими руками – пошаговая инструкция

1. Проверить диагональность и плоскость поверхности. Недостатки устранить. Некоторые элементы, включая мауэрлат, лежень, прогон должны быть строго горизонтальны, но не обязательно располагать их в одной плоскости.
2. Деревянные элементы нужно обработать антисептиком.
3. Прежде чем уложить мауэрлат, следует положить гидроизоляцию, также соблюдая четкую диагональность.
4. Мауэрлат является фундаментом кровли и при монтаже рамы, помимо крепления посредством косых срубов, дублируется скобами и болтами.
5. Лежень установить на гидроизоляцию. Закрепить болтами. Разметить на нем места для опорных столбиков, которые будут держать прогон.
6. Так как соблюдается четкая горизонтальность, стойки готовятся по одному размеру, крепятся, устанавливается сверху прогон. Крепим прогон, с помощью специальных металлических пластин.
7. Разметить места крепления стропильных ног. Опытные кровельщики, не усложняя процесс, пользуются рейкой, длинна которой равна расстоянию между стропилами.
8. Стропила крепятся к мауэрлату, а только после сверху друг к другу или к прогону.
9. Проверьте конструкцию простым способом, с помощью веревки, натянув, с одной стороны, и подгоните, если нужно, положение стропил.

Если следовать данной инструкции, то вы легко справитесь со строительством двухскатной крыши своими руками. После проведенных работ приступайте к обрешетке. Установка обрешетки несложный процесс, но не стоит забывать, что от этого зависит дальнейшая укладка кровельного материала.

Подбирайте качественный материал, к примеру, сырые пиломатериалы после просыхания деформируются, а, значит, не подходят. Также выбирайте пиломатериал без сучков, такой материал может не выдержать нагрузки.

Обратите внимание, если вы строите обрешетку для шифера, то каждый лист должен иметь опору не меньше чем в три бруска. При этом четные бруски должны быть толще на 30 мм. Так достигается равномерность нагрузки и плотный нахлест. Такой немаловажный нюанс с этим хрупким строительным материалом стоит знать. Успехов в работе!

Видео по сборке и установке стропильной системы двускатных крыш

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

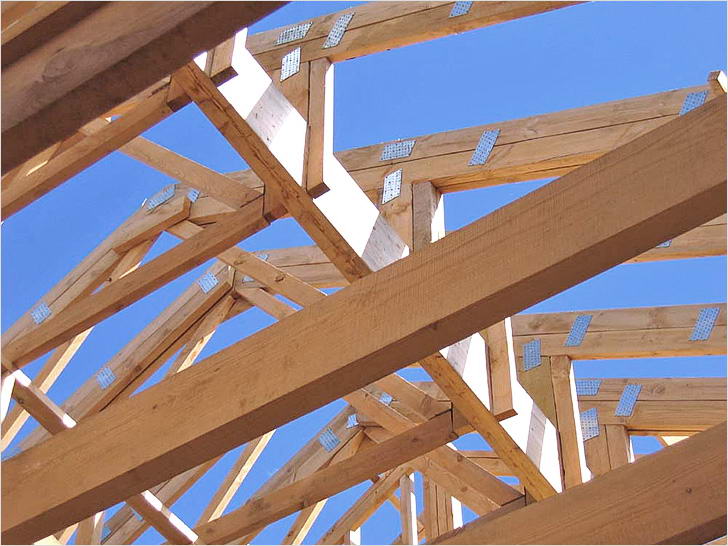

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.
