Самостоятельная постройка двухскатной крыши – пошаговое руководство

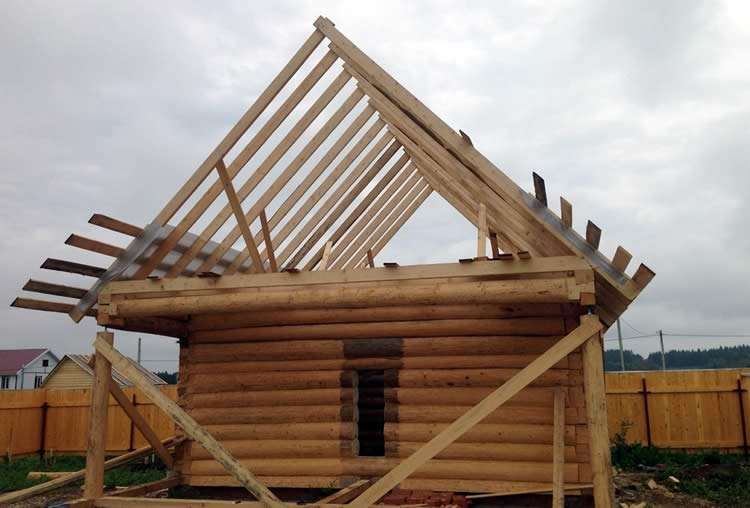

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

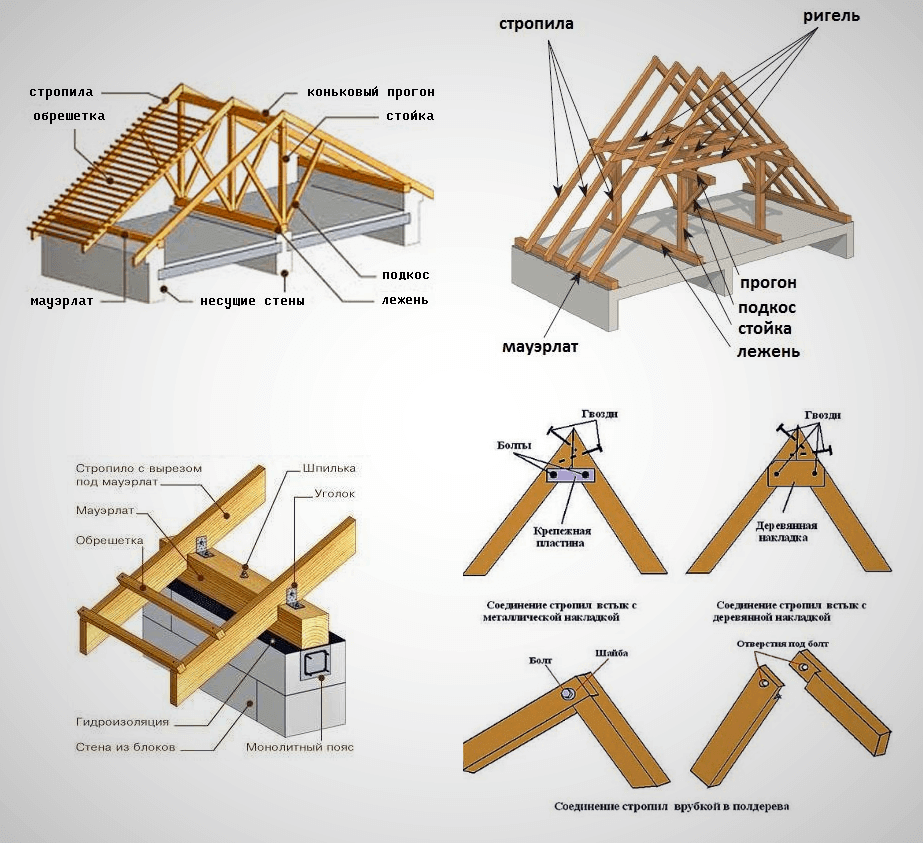

Составляющие стропильной конструкции

1. Мауэрлат – деревянный брус в форме квадрата, который следует жестко крепить вдоль всех несущих стен. Его главная функция это равномерно распределить крышу на несущие стены. К мауэрлату монтируются стропильные ноги, а для его изготовления применяется деревянный брус, сечение которого составляет 10-15 см.
2. Стропильные ноги – это главные несущие детали, которые используются для изготовления треугольной фермы. Стропила обычно устанавливаются с примерным шагом 0,6 м, в некоторых случаях, до 1,2 м.
3. Прогон – дополнительно установленный брус для опоры на стропила.
4. Лежень – необходим для установки на него стоек и распределения всей нагрузки. Лежень – это квадратный брус с сечением, как у мауэрлата. Затяжка – это поперечная балка, соединяющая в единое целое стропильные ноги и обеспечивающая ферме жесткость.
5. Ригель – деревянный брус, связывающий стропильные ноги. Его нужно устанавливать на 50 см ниже, чем верхняя точка соединения стропил методом врезки.
6. Стойки – предназначены для усиления стропильной конструкции, если ширине дома большая. На них распределяется вес конька.
7. Подкосы – дополнительные части крепления. Они усиливают конструкцию фермы и необходимы для сбора больших пролетов.
8. Конек – верхняя часть соединения стропил.
9. Свес крыши – нижняя часть стропил, выступающая за пределы стен. Свес защищает стены от попадания влаги стекающей с крыши.
10. Кобылки – необходимы для случаев, когда длина стропил для свеса крыши маленькая.

Стропильные системы делятся на два вида:

1. Висячие. Применяются, еслиширинастеныпофронтонунедостигает10м. Прииспользованиивисячейсистемыстропилаоперяютсянабоковыестены, адлявыравниваниянагрузкиихприпомощизатяжкисоединяют.
2. Наслонные. Используютсяприналичиинесущихстен, еслиширинестеныпофронтонубольшечем10м. Длятогочтобыусилитьстропильнуюсистему,посерединеставитсявертикальнаябалка, черезнеепроисходитраспределениевсейнагрузкинастены, атакжележень.

Строим двускатную крышу своими руками (с видео)

На них проиллюстрированы все производственные операции в последовательном порядке. Эти материалы и видео помогут понять, как строится двускатная крыша своими руками пошагово и каким образом правильно устанавливается стропильная система.

Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши Строительство двускатной крыши

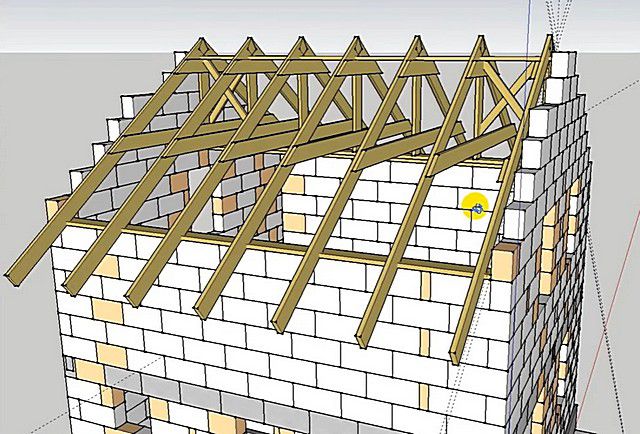

Прежде чем сооружать крышу, необходимо начертить подробный чертеж всей системы с обозначением ее основных составляющих, их расположения, размеров и количества. Например, в систему двускатной крыши входят мауэрлат, стропила, балочные перекрытия, ветровая доска и фронтонный свес. Перед началом работы следует определить, как и с каким шагом будут устанавливаться стропила, затем обозначить точки крепления мауэрлата и его соединения с балками, длину фронтонного и бокового свеса и т. д. Необходимо определить способ крепления стропил, а также заранее выбрать и рассчитать количество материалов для покрытия крыши. Для этого нужно знать площадь крыши с учетом угла наклона, что и будет определять объем закупаемого материала для кровли.

Для двускатной крыши потребуется сооружение стропильной фермы. Для перекрытия рекомендуется использовать стропила и балки одинакового сечения 50 X 150 мм. Так как строим двускатную крышу своими руками на долгий срок эксплуатации, то нужен армопояс. Прежде всего, для повышения жесткости конструкции кухни и придания ее стенам большей прочности нужно сделать армированный монолитный пояс. Такой пояс необходим также в качестве перемычки для двери и окон и будет служить основой для крепления мауэрлата стропильной системы.

По верхнему краю стен необходимо установить дощатую опалубку высотой 15 см и толщиной 2 см, закрепить ее и поместить в середину арматурный каркас. Под ним нужно пропустить и вывести в верхней части проволоку-катанку диаметром 6 мм, к которой в дальнейшем и будет крепиться мауэрлат. Опалубку следует залить бетоном — когда раствор застынет, получится армированный монолитный пояс. Мауэрлат крепится к проволоке, заложенной в монолитный пояс и выпущенной наружу в верхней его части. Места крепления мауэрлата к монолитному поясу не должны совпадать с местами установки стропил.

Для крепления мауэрлата со стеной и монолитным поясом используются закладные шпильки с резьбой для затяжки через шайбу с гайкой. Это дополнительный способ крепления, позволяющий избежать смещения монолитного пояса по горизонтали при боковой ветровой нагрузке.

Затем монтируются балочные перекрытия. Они должны быть на 2-3 см врезаны в мауэрлат, и крепить их между собой следует с помощью перфорированных уголков под шуруп. Нижнюю часть балочного перекрытия необходимо вывести по горизонтальному уровню, поскольку в дальнейшем это будет потолок кухни. Для этого нужно установить крайние к фронтонам балки, между ними натянуть веревку, по которой затем, как по уровню, устанавливать остальные балки с соответствующим шагом стропил.

Посмотрите, как строится двускатная крыша своими руками на видео, где представлен весь производственный процесс пошагово с комментариями специалистов:

Для удобства монтажа стропил рекомендуется установить временную коньковую балку, которая по окончании монтажа будет демонтирована.

Основные понятия и тонкости

Прежде чем ехать в магазин за материалом и пытаться что-то сделать своими руками, нелишним будет уяснить, что именно вы хотите, ведь двускатные системы бывают нескольких видов. А чтобы составить элементарный проект, нужно знать основные принципы и терминологию.

Что и как называется

Изучение терминологии это первое с чего должен начать домашний мастер.

• Мауэрлат — это брус, который служит опорой для стропильных ног и монтируется по периметру наружной несущей стены. Минимальное сечение такого бруса 100х100 мм. Он может быть монолитным или наборным, то есть состоять из 2 брусьев меньшего сечения;
• Стропильная нога — это наклонная балка нижней стороной опирающаяся на мауэрлат, а верхнее соединение таких балок образует конек, в двускатной системе их 2. Минимальная толщина стропильной ноги 50 мм. По ширине балки могут быть от 150 мм и больше;
• Ферма — соединение двух стропильных ног (треугольник), называемое фермой. Количество ферм зависит от длины строения, минимальный шаг ферм 600 мм, максимальный 1200 мм. Выбор шага зависит от веса кровельного пирога, а также от того какова снеговая и ветровая нагрузка в данном районе;
• Конек — верхняя линия соединения стропильных ног и двух плоскостей кровли, ее еще называют коньковый прогон;
• Кобылки — свесы от края стропильной ноги, до наружной несущей стены. На лицевую сторону свеса набивается лобовая доска, которая зачастую служит опорой для монтажа сливных желобов кровли;

Конфигурация конькового прогона и строение кобылок.

• Стойки — вертикальные подпорки, которые принимают на себя значительную часть веса стропильной конструкции. В небольших домах стойка ставиться только по центру, и подпирает конек. При значительных размерах крыши, а также в домах с жилым чердаком монтируются промежуточные стойки;
• Подкосы — небольшие балки, которые монтируются под углом и обеспечивают дополнительную устойчивость стропильных ферм;
• Затяжка — горизонтальная балка, стягивающая 2 смежные стропильные ноги. Ее еще могут именовать схваткой или ригелем;
• Лежень — это в какой-то степени аналог мауэрлата, только здесь балка монтируется поверх внутренней несущей стены или нескольких внутренних стен;

Расположение подкосов, стоек, лежня и обрешетки.

• Обрешетка — доски набитые сверху, перпендикулярно стропилам. Обрешетка может быть сплошная и с зазорами, все зависит от веса и устройства кровельного пирога;
• Прогон — аналог конькового бруса, но обычные прогоны монтируются по всей плоскости кровли, они укрепляют фермы и служат дополнительной опорой стропильным ногам.

Варианты установки прогонов и затяжек.

Виды двускатных конструкций

Чем отличаются наслонная и висячая системы

Если расстояние между наружными стенами не превышает 10 м, а внутри дома нет капитального простенка, то производится монтаж висячих стропил. Они опираются на мауэрлат и внизу стягиваются потолочными балками, плюс в некоторых случаях монтируются дополнительные поперечные затяжки.

Висячая стропильная система монтируется только в домах шириной до 10 м.

Монтаж наслонных стропил может выполняться только при наличии капитальных простенков внутри дома. При этом размеры строения не имеют большого значения. Наслонная система намного более практична и долговечна, ведь значительную часть общей нагрузки берет на себя простенок.

Для наслонной системы не имеют значения размеры дома.

Пару слов о расчетах

При расчете любой кровли учитываются 3 основные составляющие — это постоянные, переменные и особые нагрузки.

1. К постоянным нагрузкам относится, прежде всего, вес кровельного покрытия и самой стропильной системы. На неотапливаемых чердаках этот вес зачастую не превышает 30 кг, на 1 м², а если вы обустраиваете полноценный кровельный пирог с утеплением, то здесь вес может доходить до 50 кг;

Средний вес популярных кровельных материалов.

1. К переменным относится снеговая и ветровая нагрузки. Для расчета вам необходима роза ветров и средний показатель осадков по региону. Здесь вам поможет СНиП , по нему в России снеговая нагрузка колеблется от 80 до 320 кг/м². Как снеговая, так и ветровая нагрузки умножаются на коэффициент, зависящий от угла наклона крыши, и этот коэффициент постоянный;

Коэффициент при расчетах зависит от угла наклона крыши.

Если у вашей двускатной крыши угол наклона равен или превышает 60º, то снеговую нагрузку можно не учитывать, снег не удерживается на такой крыше. Зато давление ветра здесь намного выше.

Как рассчитать фронтоны двускатной крыши.

1. К особым нагрузкам относятся стихийные бедствия, типа землетрясений и ураганов. К счастью в нашей стране таких мест немного, поэтому в расчетах их учитывают крайне редко. Внизу на видео в этой статье дана подробная инструкция по расчету крыши.

Нагрузка на 1 погонный метр стропильной ноги кирпичных и деревянных домов.

Основные элементы для установки стропил двухскатной крыши

Рассмотрим основные элементы для стропильной системы:

1. Мауэрлат: представляет собой специализированный брус (фиксированные параметры которого 150мм на 150мм или же 200х200), установленный и закрепленный по периметру стенок, как низ конструкции. Предназначение его в соединении стропил здания, что позволяет распределить нагрузку на каждую из них равномерно.
2. Конек: это навершие кровли. Он как точка сосредоточения всех стропильных ног, а его продольная балка удерживает конструкцию при ветреной нагрузке.
3. Стропила: совокупность стропил представляет собой различные доски с размером примерно 70 на 150. Это одна из важнейших деталей, поскольку сдерживает вес всей конструкции. При этом сюда же следует добавить стропильные ноги. Они складываются из стропил, что закреплены между собой на расстоянии не меньше полуметра. Часто применяются висячие.
4. Лежень: брус, что уложен в параллель коньку. У него такие же размеры, что и у мауэрлата. Предназначен в качестве опор под стойку и другие элементы.
5. Стойка: брусок, поставленный вертикально и поддерживающий коньковые прогоны.
6. Затяжка: их обычно несколько и представляют собой маленькие дощечки, которые уложен меж стропилами для скрепления и создания стропильных ног.
7. Свес: висячий элемент стропильной части, что свисает за границу стен дома. Он предназначен для отведения осадков.
8. Подкос: предназначается для закрепления стропил для создания более прочной конструкции.
9. Обрешетка: классический конструктивный элемент, призванный связывать между собой стропила для поддержания прочности и надежности крыши.
10. Кобылка: если в процессе укладки не хватило длины стропил на висячие детали (свесы), то устанавливается кобылка.

Стропильная система двухскатной крыши ‒ Классификация по типу ската

Второе разделение, можно сделать по типу ската. Стропильная система двухскатной крыши, предполагает наличие двух видов конструкции:

Двухскатная крыша c ломаными и прямыми скатами

1. С прямыми скатами. Довольно простой и менее трудозатратный, вариант. Позволяет выполнить монтажную работу, быстро и без серьезных затруднений. Большим минусом, такого вида кровли, является маленькое пространство мансарды.
2. С ломаными скатами. Такой тип кровли дома, более сложный в исполнение. Предполагается наличие линии, которая позволяет изменять угол наклона. Его, в нижней части ската, нужно делать большим, чем в верхней. Такой подход, позволяет поднять потолок и серьезно увеличить полезную площадь мансарды. Монтаж, подобной стройконструкции, предполагает установку, в месте перелома, дополнительного ригеля.

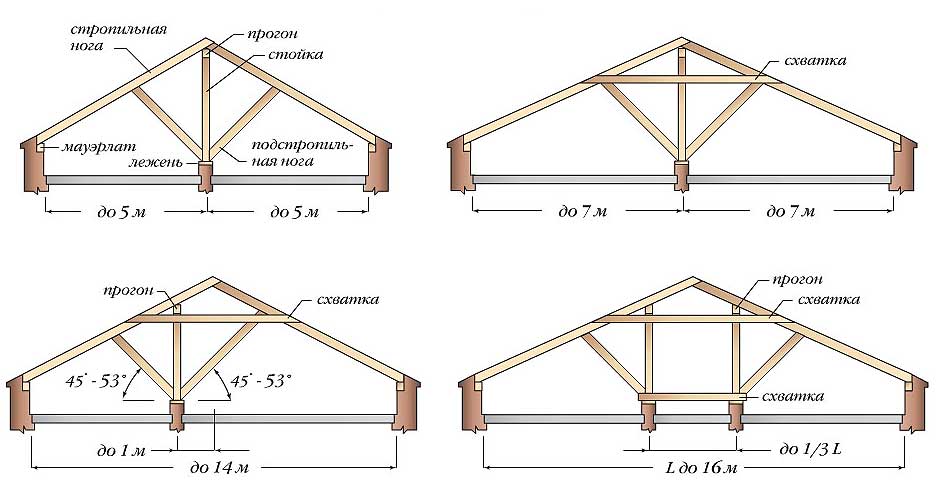

Схемы стропильной системы двускатной крыши

Схема 1: навесные, стропильные ноги. У данных брусков в качестве опоры выступает мауэрлатный каркас. Чтобы усилить прочность такой конструкции, их скрепляют перемычкой (ригелем). Подобный вариант подходит лучше всего для нешироких домов. Или когда посередине отсутствует прочная стена.

Это годится для прислоненных стропильных пар. Они закреплены вверху у конькового бруса, а внизу — к мауэрлату. Система двускатной крыши, вся ее нагрузка распределяется по всей поверхности, а также на дополнительный центральный крепеж по несущей стене, расположенной в центре здания. Данная подпорка увеличивает прочность всей крыши.

Можно придумать и самому схемы стропильной системы двускатной крыши. Главное, чтобы придуманная конструкция смогла выдержать все нагрузки от установленной кровли.

Разработка проекта

«Сломав» кровельные скаты под различными углами, можно увеличить объем пространства под мансардной крышей. Ломаная конструкция, как и другой вид мансардной кровли, массивнее и тяжелее стандартной щипцовой крыши, что следует учитывать при оборудовании мансардного этажа в процессе реконструкции дома. Предварительно необходимо обследовать состояние фундамента и стен сооружения, чтобы определить, смогут ли они выдерживать повышенные нагрузки. Если устройство массивной мансардной конструкции планируется на этапе подготовки к строительству своими руками, это должно быть учтено при разработке проекта фундамента и стен дома.

К созданию проекта мансардной крыши следует отнестись внимательно, так как погрешности в расчетах или неправильно подобранные параметры элементов стропильной системы могут привести к повреждению самой крыши, а в некоторых случаях и стен дома, в процессе эксплуатации.

Разработку проекта мансардной крыши рекомендуется доверить профессионалам. Также есть возможность воспользоваться специальными компьютерными программами, с помощью которых выполняется расчет оптимального угла наклона крыши и других параметров. Все расчеты выполняются согласно документу СНиП «Нагрузки и воздействия».

При выборе проекта мансарды, строительство которой можно осуществить своими руками, в первую очередь необходимо обратить внимание на зависимость параметров помещения от угла наклона кровли. Жилое помещение должно иметь высоту более 2,2 метров. Если скаты крыши прямые, то угол их наклона серьезно влияет на ширину помещения.

Ломаная мансардная кровля позволяет максимально расширить помещение, обеспечив необходимую высоту потолков по всей его ширине. При этом боковые (нижние) стропила располагаются под углом около 60 градусов, а угол наклона верхних можно выбрать на свое усмотрение, исходя из эстетических предпочтений, а также снеговых и ветровых нагрузок, характерных для района строительства.

Сборка крыши

Из чего бы ни возводились стены дома, крыша всегда формируется из дерева. С его структурой в двухскатном варианте мы разобрались, теперь уделим внимание этапам работы.

Рекомендуем прочесть: составление чертежа двухскатной крыши.

Этапы возведения каркаса

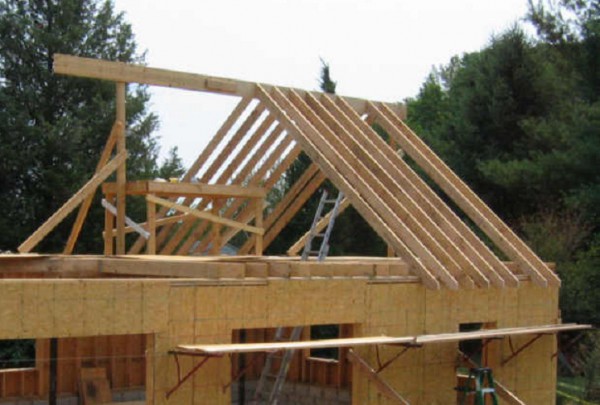

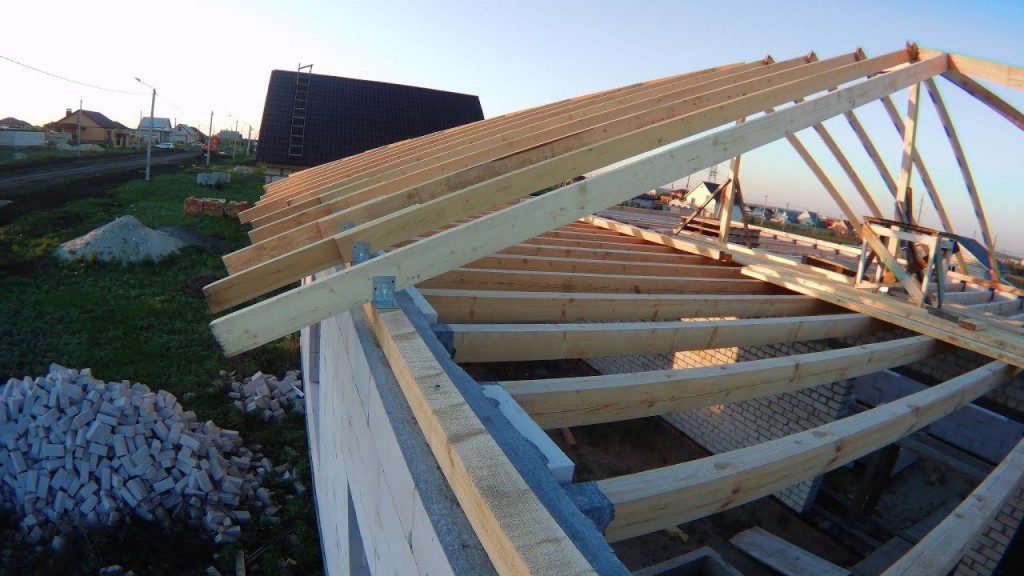

Предлагаем небольшой пошаговый фотоотчет по монтажу наслонных стропил при устройстве двухскатной крыши:

Если щипцов на торцевых стенах нет, после сборки каркаса выполняется устройство фронтона двухскатной крыши, и если надо формируются слуховые окна. Только тогда можно приниматься за составление кровельного сэндвича.

Пошаговая инструкция по изготовлению

Кровельная ферма включает в себя:

• стропилы;
• коньковые и боковые прогоны;
• диагональные элементы;
• мауэрлат.

Треугольник — самая надёжная форма для создания крыши

Основой конструкции служит мауэрлат — брусок, положенный в основание, по которому выравнивается угол наклона системы. Для двухскатных крыш размер бруса должен быть 100 x 150 мм.

Пошаговая инструкция по изготовлению стропильной системы предусматривает выполнение следующих действий:

• надёжно закрепить мауэрлат к стеновым перекрытиям;
• установить и зафиксировать две крайние стропильные фермы, натянув между ними шнур, обозначающий конёк кровли;
• на расстоянии 60 см друг от друга прикрепить к мауэрлату остальные фермы;
• смонтировать на опорах коньковый прогон и зафиксировать на нём диагональные, промежуточные и короткие элементы системы.

Схема поможет начинающим строителям изготовить каркас для двухскатной крыши самостоятельно

Эксплуатационные характеристики и длительность срока службы двухскатной крыши во многом определяется качеством истропильной системы. Работу по её обустройству следует выполнять тщательно и аккуратно с соблюдением всех технологических тонкостей.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

• мауэрлата;
• стропильных ног;
• вертикальных стоек;
• подкосов;
• затяжки;
• конька;
• лежня;
• обрешетки.

  Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Виды стропильных систем

Стропила – это основной конструкционный элемент любой двускатной кровли. Именно они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому их выбирают с запасом. Типов стропил всего два – висячие и наслонные.

Висячие стропила опираются на крайние опоры, поэтому они работают и на сжатие, и на изгиб. Поскольку такая конструкция создает существенно распирающее усилие в горизонтальной плоскости, требуется устройство деревянной или металлической затяжки, находящейся у основания стропил.

Стропильные системы

Выбор одного из типов стропил зависит от размеров крыши и конструкции дома. Если есть средняя несущая стена, то она может использоваться в качестве основания для наслонных стропил. Также подойдут и промежуточные столбчатые опоры. Концы стропил должны опираться на стены сооружения, а их средняя часть на стены или опоры, поэтому их элементы работают как балки – на изгиб. Преимуществом такой кровли является малый вес.

Когда производится установка стропильной системы двухскатной крыши, использование висячих стропил целесообразно там, где нет промежуточных опор. Наслонные же могут работать только в том случае, если расстояние между опорами не превышает 6.5 метров. Ширина стропил может быть увеличена за счет введения дополнительных опор. Если используется одна дополнительная опора, то расстояние составит 12 метров, а для двух – уже 15 м.

Чтобы стропило плотно прилегало к балке нужно его приложить к месту крепления и отметить, где будет произведен распил. Наличие распила позволит брусу прочно лечь на балку. Такое место называется «подпятником».

Если дом построен из бруса, то стропильные ноги опираются на верхние венцы, а крепление их осуществляется с помощью болта, скобы или нагеля. Соединение стропил производится соединением с помощью металлических накладок и болтов. В иных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

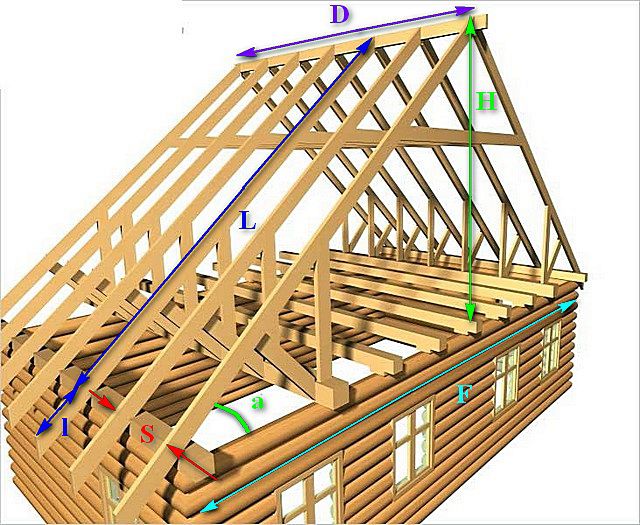

Расчет стропильной системы непосредственно зависит от размеров дома и вида кровли. Чем они больше и чем более интересная форма крыши, тем выше сложность, поэтому лучше доверить эту задачу профессионалу, поскольку цена ошибки в этом случае может быть слишком высокой.

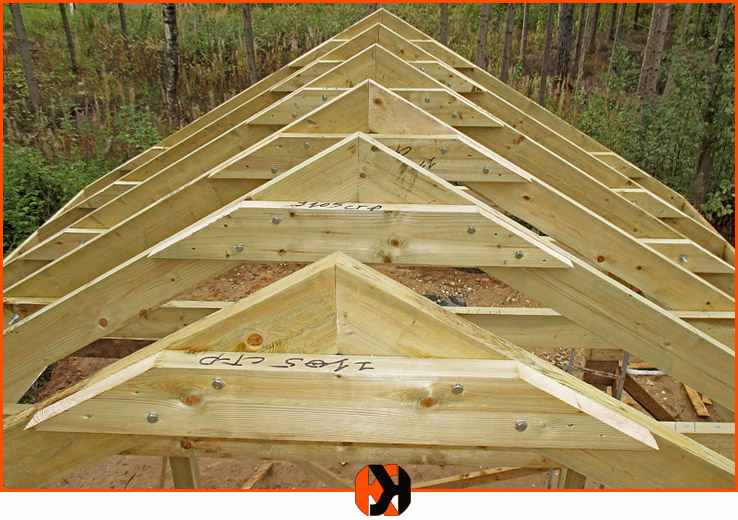

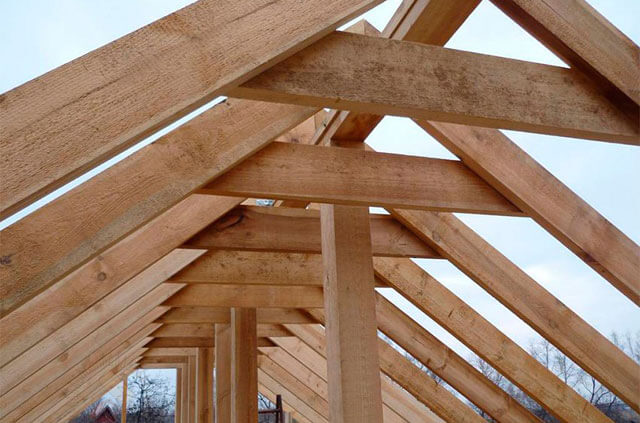

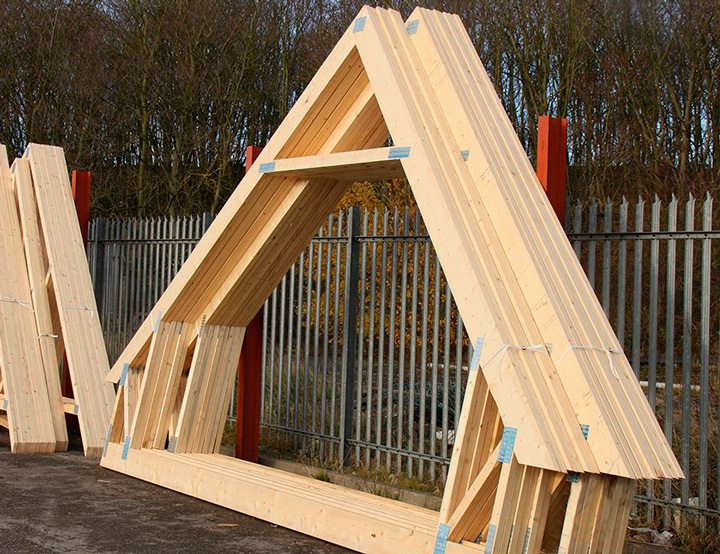

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

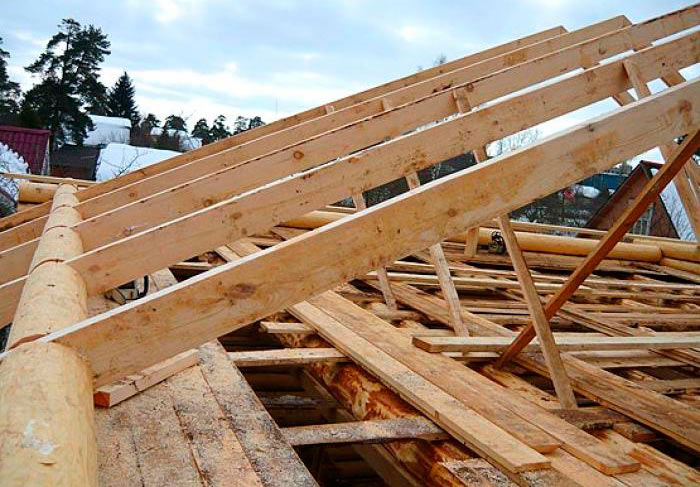

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Пошаговая инструкция монтажа

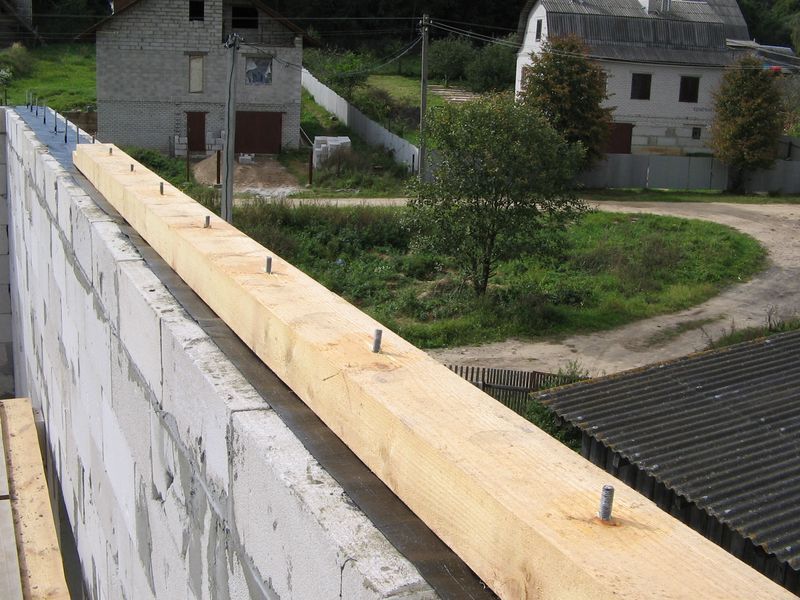

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

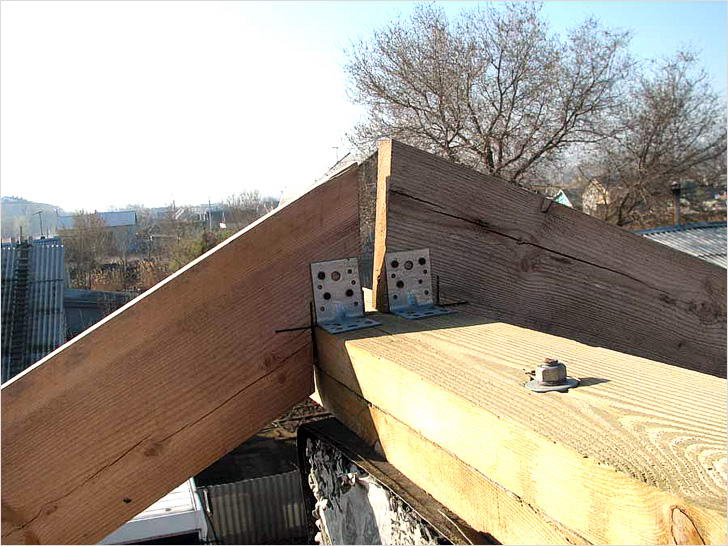

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

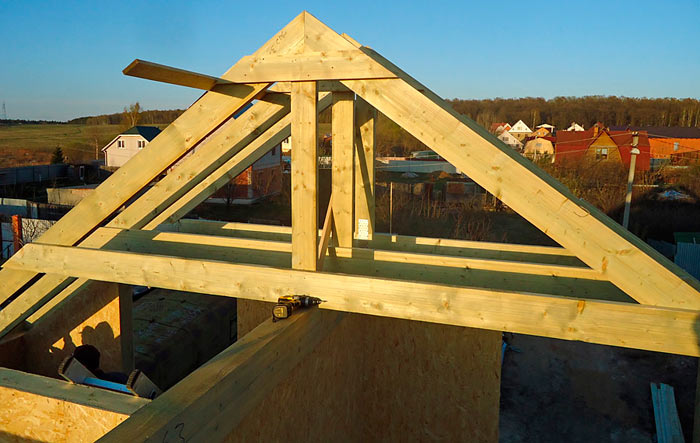

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

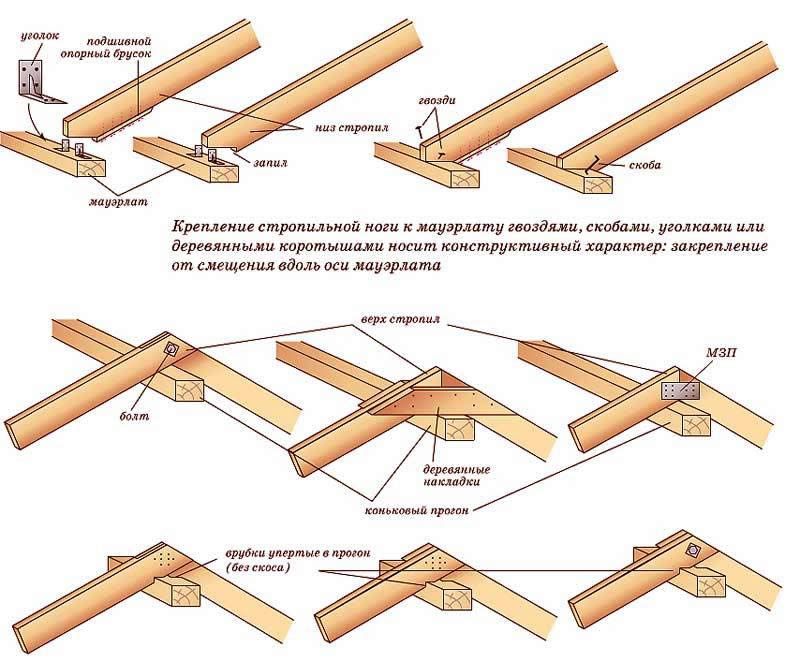

Схема крепления основных узлов

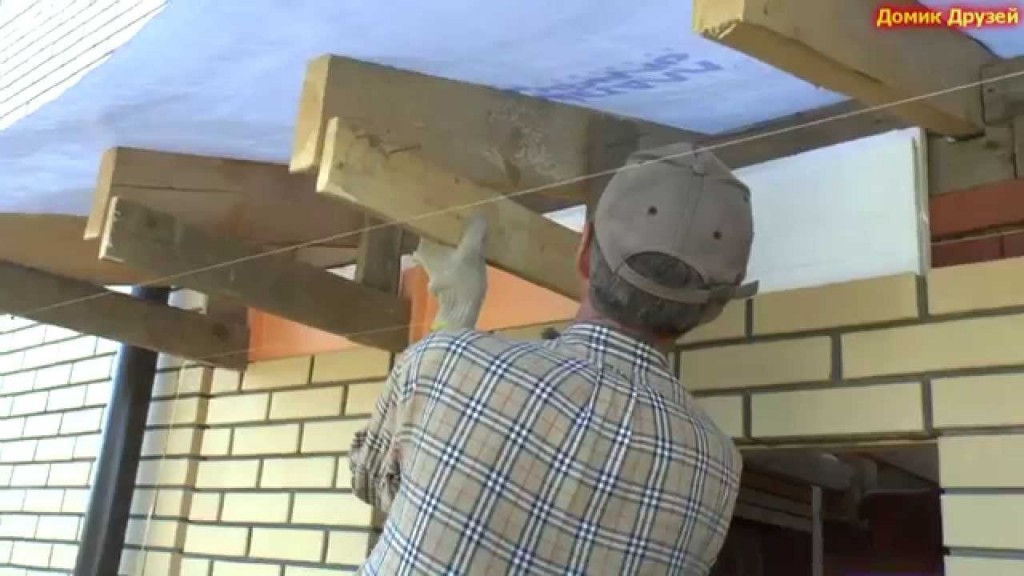

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). Система с висячими стропилами

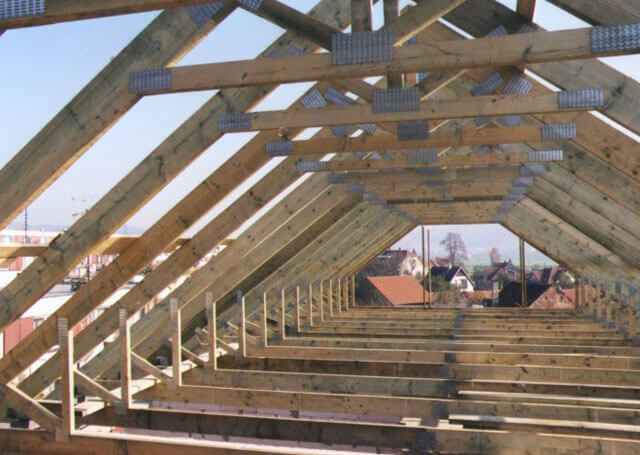

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

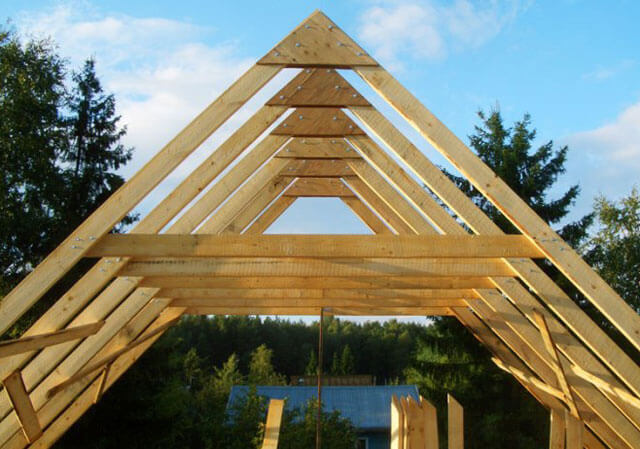

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Заключение

Крыша это третий конструктив дома (фундамент, стены, крыша). Этот конструктив осуществляет главную защитно-декоративную обязанность. Крыша оберегает весь дом от внешних климатический факторов и сохраняет тепло в доме. А ещё она создаёт притягательность дома за счёт эстетических объёмов, которые отвечают избранному зодческому образу.

Именно она извлекает и добивается приличного вида дома с однообразной и неинтересной коробкой стен.

Кровля это одна из конструкций крыши. Этот конструктив — финишное покрытие крыши. Её задачи защитно-декоративные.

Все крыши делятся на:

• плоские,
• и скатные.

Как правило, многие застройщики строят дома без проектов. Поэтому рекомендую хотя бы выполнить схему дома. Не только стен и перегородок, но и крыши до начала основного строительства, чтобы итог его в конце не огорчил Вас. Ведь Вы всю оставшуюся жизнь будете жить в доме, который построите сами. И дай Вам бог…

Будьте здоровы!

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Советы и рекомендации по монтажу двускатной стропильной системы

При сборке стропильного каркаса для двускатной крыши важно придерживаться определённых правил:

1. Вся древесина, используемая для монтажа стропильной системы, должна быть обработана антисептическими и противопожарными составами.
2. При работе с ручным электроинструментом необходимо соблюдать требования безопасности, указанные в инструкциях.
3. Установку гвоздевых пластин нельзя производить при помощи заколачивания молотком, это приводит к их деформации. При монтаже нужно использовать зажимающий инструмент.
4. Под мауэрлатом должен быть проложен слой гидроизоляция. Традиционно для этого используется рубероид.
5. При монтаже стропильной системы нужно использовать крепёж с защитным покрытием.
6. Монтаж стропильной системы следует производить в сухую безветренную погоду.

Видео: двускатная крыша для металлочерепицы

Как и всякая кровельная система, двускатная крыша требует внимательного и ответственного отношения. Ошибки при строительстве таких кровель обходятся, как правило, дорого. Важен не только тщательный подбор материалов, но и грамотное их применение. Тем не менее основную часть работ вполне можно выполнить самостоятельно. Успехов вам!

Подписаться на наш канал в Похожие записи:

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа. Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения. При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции.

Конструкция кровли

Прежде чем начать монтаж двухскатной крыши необходимо разобраться, что она из себя представляет. Конструкция отличается от всех остальных фронтонами. Можно привести следующие их разновидности в зависимости от способа сборки стропильной системы:

• односкатная – фронтоны имеют форму трапеции или прямоугольного треугольника;
• двускатная характеризуется треугольными фронтонами;
• четырехскатная (вальмовая) не имеет вертикальных граней.

Основными элементами системы двухскатной кровля являются:

• стропила;
• мауэрлат;
• ригель;
• подкосы;
• стойки;
• схватки (стяжки);
• обрешетка;
• упорные бруски и накладки.

Основные элементы кровли

Стропила – это основные несущие конструкции. Важно при строительстве своими руками правильно подобрать их сечение, иначе может возникнуть аварийная ситуация.

Как правильно сделать обрешетку

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.
