Колпаки на трубах дымоходов — функциональное украшение

Что такое колпак для дымохода

Колпак — это выполненный из металла защитный элемент, который устанавливается в верхней части дымохода.

Он выполняет сразу несколько функций:

защищает кирпичную трубу от разрушения осадками;предотвращает попадание осадков и мусора в трубу;защищает дымоход от птиц;увеличивает тягу;придает крыше более привлекательный вид.

Если на кирпичной трубе не будет колпака, то она начнет быстро разрушаться в верхней части под воздействием осадков. Таким же образом защищают и кирпичные столбы заборов. Максимальную защиту от попадания в трубу листьев и другого мусора дают колпаки с сеткой, также они надежно защищают трубу от птиц.

Закрепленный на трубе дымохода колпак изменяет движение потоков воздуха в ней, именно благодаря этому увеличивается тяга. В результате топливо в печи или камине горит лучше, и дом прогревается быстрее. Усиление тяги более заметно в случае, если канал трубы извилистый, а не прямой.

Колпак на дымоходе

Несмотря на то, что колпаки для дымоходов были созданы в сугубо практических целях, они выполняют и эстетическую функцию. Этот элемент экстерьера хорошо дополняет внешний вид крыши и дома вообще, придавая постройке целостный и завершенный вид.

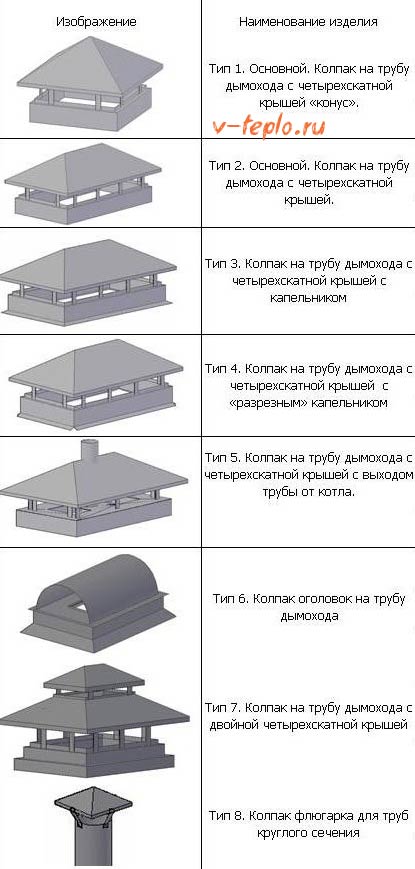

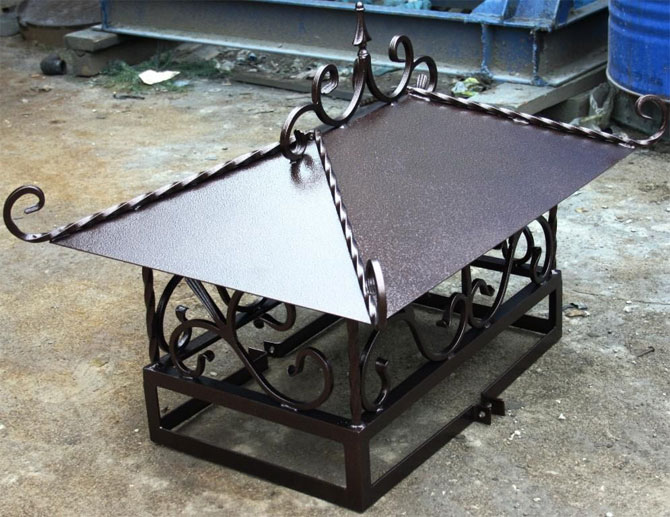

Помимо стандартных типовых конструкций в продаже есть и множество оригинальных моделей колпаков, каждую из которых можно назвать произведением искусства — производители разрабатывают необычные привлекательные дизайны, украшают свою продукцию ажурной ковкой, дополняют флюгерами и так далее.

Другие названия колпака для дымохода — оголовок, дымник, флюгарка, зонт. Кроме того, зонтом называют верхнюю часть этого доборного элемента крыши, которая непосредственно служит для защиты трубы от осадков, его также называют крышкой. В нижней части расположен капельник, который служит для отвода воды, стекающей с трубы.

Делаем козырек на вытяжную трубу дымохода своими руками

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
3. Улучшение показателя КПД существующего дымохода.
4. Укрепление кирпичной кладки.
5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе. . Конструктивные особенности элемента

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

• крышки или зонта для защиты от осадков
• капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

• с плоским верхом
• в виде «домика» с четырехскатной крышей
• в виде «домика», имеющего четырехскатную щипцовую крышу
• с верхом в виде полусферы
• с верхом, который имеет открывающуюся крышку
• с флюгером наверху.

По форме дымники различаются на

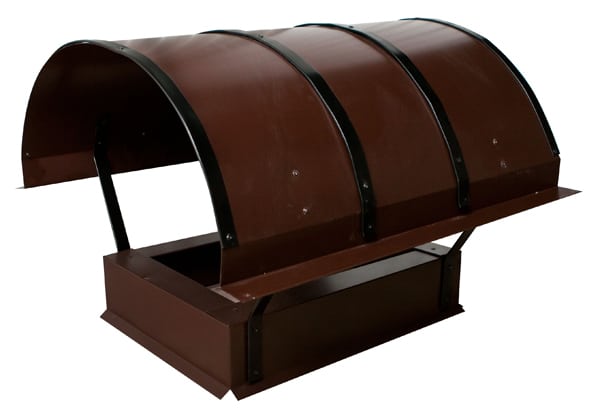

• сводчатые (полуцилиндрические)
• двускатные
• четырехскатные
• четырехщипцовые
• шпилеобразные
• шатровые
• плоские.

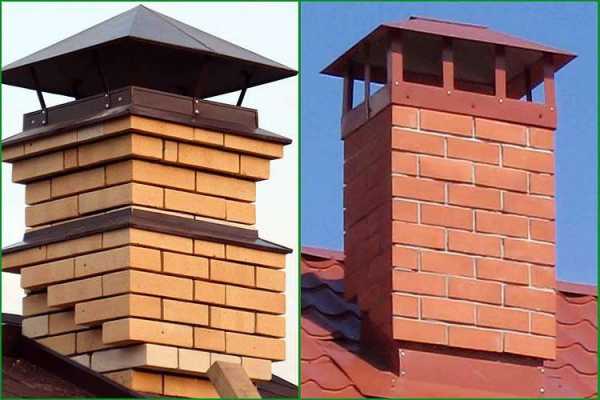

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
2. Неправильно рассчитан диаметр вытяжной трубы.
3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

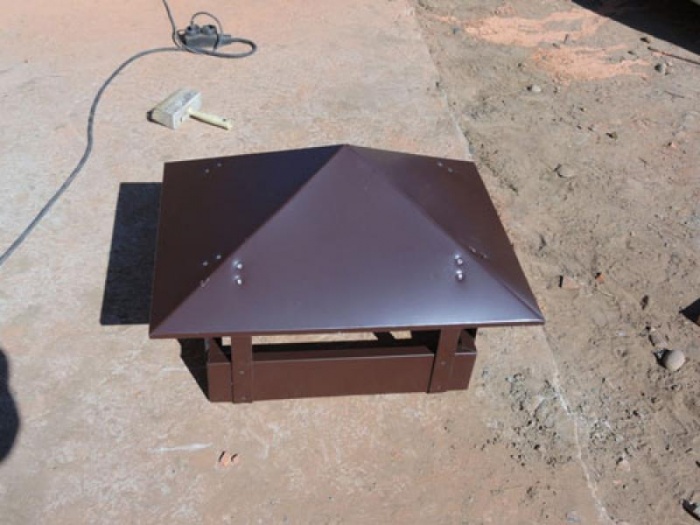

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Вывод

Установив ветрозащитный колпак на трубу, вы сможете получить не только эстетически привлекательный элемент, но и выполняющий практическую роль. С его помощью удастся увеличить тягу в дымоходе, защитить сооружение от разрушения, тем самым сэкономив на дорогостоящем ремонте конструкции. Изготовить дымник вы можете самостоятельно или приобрести готовый. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Предыдущая запись Сливные трубы: ликбез по основным требованиям

Дефлектор ЦАГИ — чертежи и технология

Одна из популярных конструкций для дымовых и вентиляционных труб — оголовок, изобретенный Центральным аэрогидродинамическим институтом, получивший название дефлектор ЦАГИ. Он не только защищает трубу от попадания влаги и мусора, но и предотвращает опрокидование тяги при сильном ветре.

Дефлектор ЦАГИ устанавливают на трубу круглого сечения, его размеры зависят от внутреннего диаметра дымового канала. В таблице приведены необходимые для изготовления размеры.

Сделать дефлектор можно как из тонкой нержавейки, так и из кровельной жести. Технология изготовления в целом похожа на сборку простого колпака.

1. По указанным в таблице размерам выполняют чертеж в натуральную величину и переносят его на металл.
2. Вырезают заготовки и соединяют отдельные элементы: диффузор, конус верхнего колпака и внутреннюю трубу.
3. С помощью заклепок соединяют их.
4. Устанавливают на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Как правильно замерить трубу

Колпак на дымоход должен закрывать все верхние горизонтальные поверхности трубы. Поэтому, если на трубе сделан оголовок (расширение), то колпак должен закрывать и его.

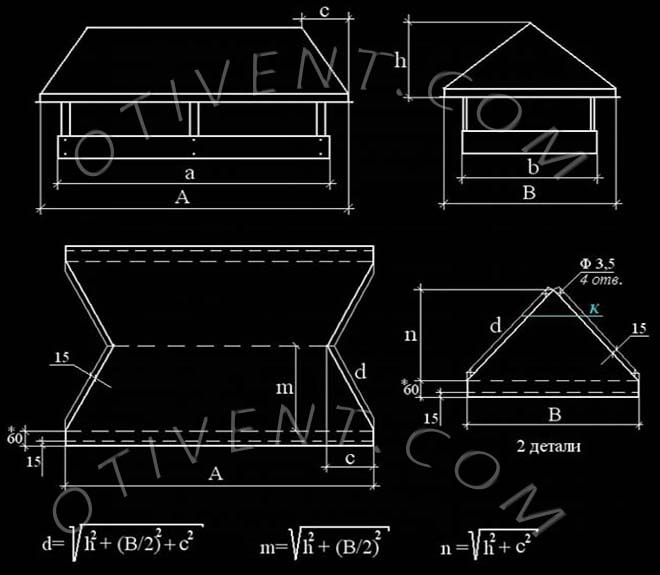

Измерять трубу надо следующим образом:

Если в трубе два и более дымоходов, то измеряем каждый из них.

Обратите внимание! Колпак должен довольно легко надеваться на трубу, поэтому его размеры a и b увеличиваем на 4-5 мм.

На расширения трубы у колпака будут опираться «крылья»:

• вариант 1 — если вы собираетесь сделать их согнутыми (относительно вертикальной боковой части трубы) под 90 градусов, то размер h оставляете без изменений;
• вариант 2 – при наклонных «крыльях» h необходимо уменьшить на 20 мм.

Длину крыльев выбираете произвольно таким образом, чтобы они закрывали горизонтальную поверхность уширения трубы.

Дополнительные материалы и инструменты

Помимо материала, для изготовления понадобятся:

• Небольшой молоток
• Перчатки
• Резиновая киянка
• Зажимы специальные
• Гибы
• Металлический уголок
• Металлический брусок
• Ножницы по металлу/электролобзик
• Маркер
• Линейка.

Виды и принцип работы козырька

Существует несколько основных видов козырьков, выступающих в роли навеса для дымохода, которые различаются по виду дымника и форме крыши. Что касается разновидностей дымников, то они делятся следующие виды:

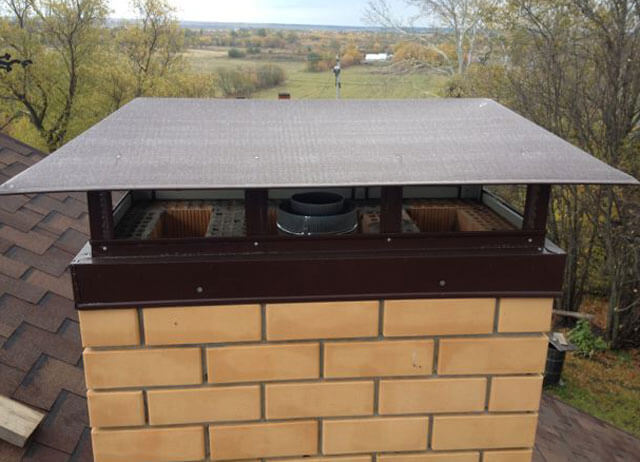

• Стандартный козырек — чаще всего выполняется в виде домика со скатной крышей
• Козырек с флюгером
• Дымник с полукруглым навершием
• С открывающейся крышкой
• Козырек с щипцовой крышей.

Особого внимания заслуживает козырек с флюгером, в который помещается специальная заслонка. Она позволяет выходить продуктам сгорания из дымохода даже в самую безветренную погоду.

Помимо этого, очень практичными устройствами являются дымники с открытой крышкой. Они позволяют очищать при необходимости дымоходные проходы.

По форме крыши дымников различают следующие виды козырьков (все их можно выполнить своими руками):

• Сводчатые
• Четырехщипцовые
• Шатровые
• Плоские
• Четырехскатные
• Шпилеобразные
• Двускатные.

Виды колпаков на дымоход отличаются прежде всего материалом изготовления и своей конструкцией. От степени качества козырька будет зависеть уровень тяги и защиты от внешних воздействий.

Подробно о том, как сделать козырек на дымоход говорится в видео:

Принцип действия флюгарок

Работа дефлектора основана на таких действиях:

1. Воздушные потоки, огибая стенки верхнего цилиндра, ударяют в него. Скользя по его поверхности, они заворачивают вверх и подсасывают выходящие из трубы газы.
2. После установки дымника воздух внутри трубы движется интенсивнее и таким образом усиливает тягу.
3. При вертикальном или косом направлении ветра, козырек провоцирует дальнейшее увеличение тяги. Воздушные потоки проникают через зазор устройства в верхний цилиндр и подсасывают выходящий из трубы дым.
4. Если ветер дует вниз, то под верхом козырька возникают вихри, которые замедляют выход дыма.

Все разнообразие флюгарок

Сегодня мастера предлагают нам от стандартизированных колпаков до самых необычных уникальных и выполненных под заказ. Разбирать каждый из них просто не имеет смысла. Давай рассмотрим основные категории колпаков:

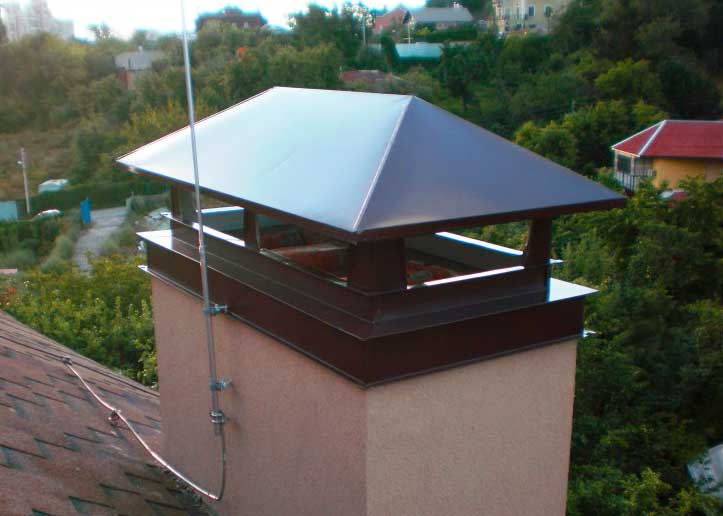

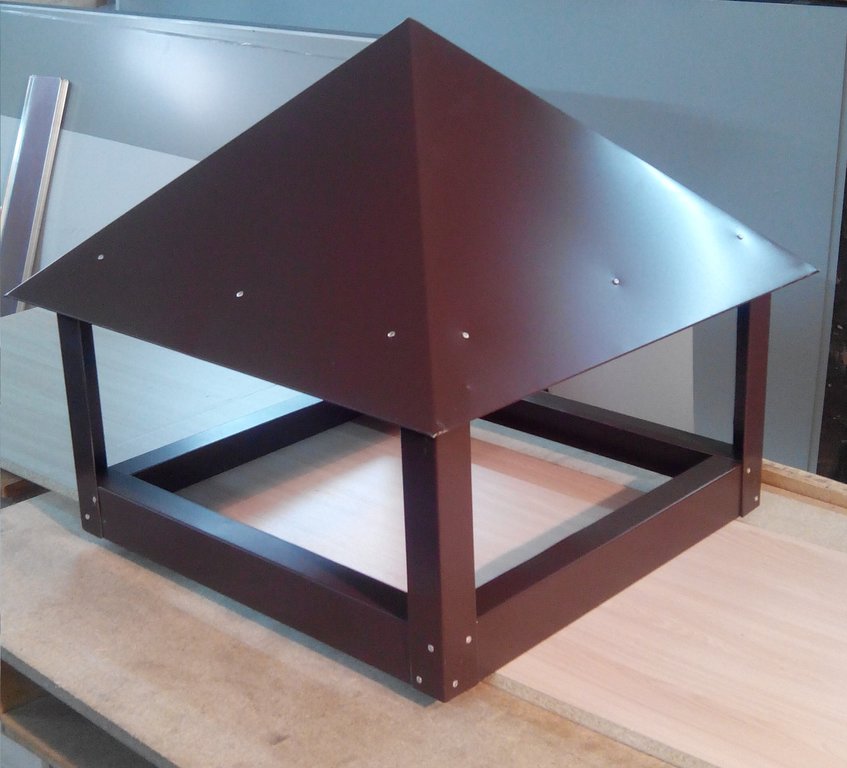

• Стандартный колпак на дымоход. Похож на четырехскатную крышу домика. Один из наиболее часто встречающихся.
• Зонт на дымоход. Имеет конусообразную форму.
• Флюгарка с плоским навершием.
• Колпак с навершием полукруглым.
• Колпак на дымоход с щипцовой крышей. В этом случае на трубу приходится по два ската.

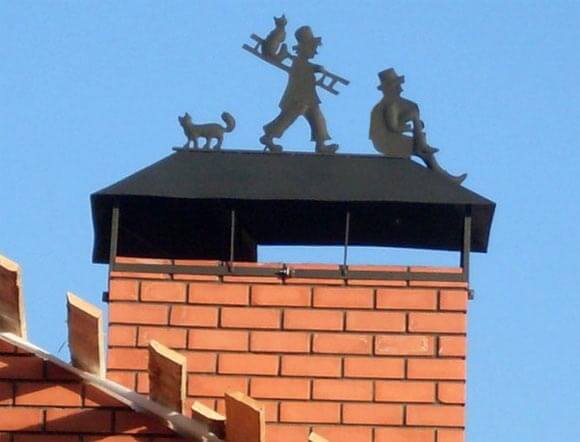

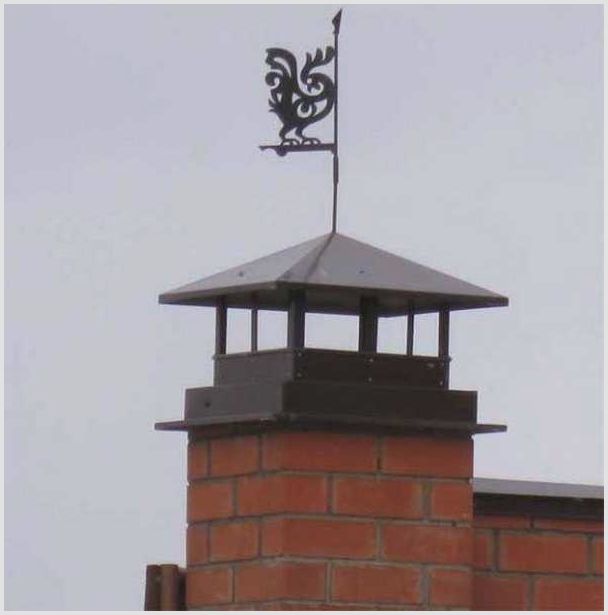

• Колпак с флюгером на вершине дымохода. Имеет наибольший  простор для воплощения ваших фантазий.
• Колпак на дымоход  открывающейся крышкой.

Различные конструкционные особенности и различный материал придают флюгаркам лишь некоторые отличительные черты и дополнительные характеристики. В остальном же все они выполняют одинаковые функции и играют одинаковую роль. При выборе формы важно скорее чувство вкуса. Здесь сложно сказать, что одна из конструкций будет намного лучше всех остальных.

Виды колпаков на дымоход

Плоские навершия из меди, например, чаще всего устанавливают на дома в стиле модерн. Европейский стиль домов лучше всего сочетается с полукруглыми колпаками. Колпаки с щипцовой крышей лучше всего устанавливать в заснеженных регионах, где количество осадков зимой превышает среднее.

Флюгарки с флюгером также хороши тем, что их конструкция позволяет установить специально для этого предназначенную заслонку и во время сильного ветра беспрепятственно покидать продуктам сгорания трубу вашего дымохода, не загрязняя ее. Это означает, что вам реже придется чистить ваш дымоход.

Возвращаясь к чистке, следуют отметить, что дымник с открывающейся крышкой будет удобнее всего в этом плане, ведь  позволяет выполнить чистку беспрепятственно, потому как не загораживает дымоходную трубу в открытом состоянии.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
3. Улучшение показателя КПД существующего дымохода.
4. Укрепление кирпичной кладки.
5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе.

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

• крышки или зонта для защиты от осадков;
• капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

• с плоским верхом;
• в виде «домика» с четырехскатной крышей;
• в виде «домика», имеющего четырехскатную щипцовую крышу;
• с верхом в виде полусферы;
• с верхом, который имеет открывающуюся крышку;
• с флюгером наверху.

По форме дымники различаются на

• сводчатые (полуцилиндрические);
• двускатные;
• четырехскатные;
• четырехщипцовые;
• шпилеобразные;
• шатровые;
• плоские.

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
2. Неправильно рассчитан диаметр вытяжной трубы.
3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Пример изготовления зонта на трубу своими руками

Зонт прикрепленный сверху трубы выполнят функцию вытяжки воздуха. Скопленные воздушные массы от выделения вредных газов, паров, пыли, тепла оказывают вредные последствия при вдыхании кислорода человеком.

Установленный зонт на трубе при малейшем движении ветра создает огромную тягу и если открыть двери, форточку, отверстие получится приточно — вытяжная вентиляция. Поступающий воздух в краткие сроки подсушит стены при ремонте, удалит влажность с помещения в трудно доступном месте, траву, заготовки требующие подсушки во время применения.

Также зонт помогает избавиться от попадания атмосферных осадков в виде сильного дождя, снега. Гараж, небольшой склад, погреб имеют уязвимые места, где дождь попадая по трубе вниз создаст неприятные условия. Принеся влагу, сырость от чего появляется плесень создавая неприятный запах. Вода может повредить предметы случайно оставленные не в том месте.

Делая ремонт в своем подворье своими руками без специалистов, хочется сэкономить или научиться.

Как изготовить круглый зонт

Рассмотрим чертеж изготовления зонта  круглого сечения на трубу своими руками. Такой вид трубы еще называют дымоходом.

На зонт нам понадобится материал из железа оцинковки или черного листового. Толщина железа не должна превышать 0,5 -0,7 мм. Свыше 1 мм вам будет тяжело изготовлять т. к. зонт делать будем ручным способом.

Изготовление верхней части зонта (конус)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и у трубы наружный диаметр должен быть 150 мм. Раскрой получается такой. Линейкой по металлу прикладываем к листу железа отмечаем отрезок 150 мм (15 см). Штангельциркуль ставим губками к первой отметки отрезка где находится 0, а вторая  метка 150. Держа штангельциркульобводим окружность. Диаметр нашей окружности получился 300 мм.

Линейкой внизу окружности чертим отрезок 150 мм.А от концов отрезка еще провести линии к центру, получится вот такая фигура, в виде треугольника.

Соединение в замки зонта (конус)

Теперь будем чертить в треугольнике линии для замков или их еще называют фальцевые швы. Замки будут между собой соединятся, чтобы созданная деталь конуса не разошлась при ее применении. С левой стороны отмечаем 15 мм, а с другой 7 мм ( если деталь крупных размеров то на стороны замков добавляем еще 5 мм). По синей линии отрезаем до центра ножницами с обеих сторон.

С левой стороны делаем замок отгибаем или отбортовываем на уголке 15 мм, как показано на рисунке  А . Эти 15 мм делим пополам получаем сумму 7 мм, отгибаем как показано на рисунке Б. Такой же отгиб делаем и с правой стороны где указано 7 мм обозначенный синим цветом на рисунке В.

Теперь надо взять деталь в руку приложить от начала замка к уголку или трубе и загибать постепенно конусом чтобы совпали замки. Совпавшие замки слегка можно зажать плоскогубцами. Под замок подкладываем трубу или какое нибудь приспособление (в слесарно-жестяницких работах это служит рельса средних размеров) и постепенными ударами молотка загибаем и простукиваем.

Изготовление соединительных частей конуса и обечайки (стакан)

Вырезаем из металла три полосы длинной (длина является и высотой) 170 мм и шириной 45 мм. Каждую полосу в длину с обеих сторон  отмечаем по 10 мм и загибаем во внутрь(это надо для жесткости), а по ширине с каждой стороны по 25 мм  будем загибать под конус и в обечайку которая находится снизу зонта и одевается на трубу.

Обечайку делается от наружного диаметра трубы, мы взяли за основу 150 мм. Высота обечайки будет 100 мм. Линейкой замеряем, вырезаем полосу ее ширина (высота) 100 мм, а длина высчитывается так. Если нам надо диаметр 150 мм ,то высчитываем по формуле П = 3,14. Диаметр 150 умножим на 3,14 получается 471 мм.

Теперь высота 100, длина 471 мм, так еще не забываем про соединения для болтов, на каждый загиб по 25 мм, в их два загиба.  Общая длина обечайки 521 мм.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Эскиз зонта сделанный из бумаги-1

Эскиз зонта сделанный из бумаги-2

Эскиз зонта сделанный из бумаги-3

Эскиз зонта сделанный из бумаги-4

Как изготовить квадратный зонт

По многим вопросам связанными с заходом на сайт, многие ищут изготовление зонта на квадратную трубу своими руками. Тогда для вас откроем еще одну главу о таком зонте.

Все знают, что зонт предназначен для вытяжки воздушных масс пыли, запаха гари, отработанных веществ производства и т. д. В домашних обстановках, имея свои дома владельцы, имеющие печи или вытяжные системы дома. Нуждаются в защите своих квадратных труб от воздействия окружающей среды (дождь, снег), которые разрушают кирпичную кладку. Но и присутствие красивой формы защиты трубы, особенно при строительстве своего дома сделанного из железа или легкой жести металла.

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

• Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
• Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
• Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
• Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
• Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

• Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
• Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Колпак на трубу дымохода: как сделать своими руками

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

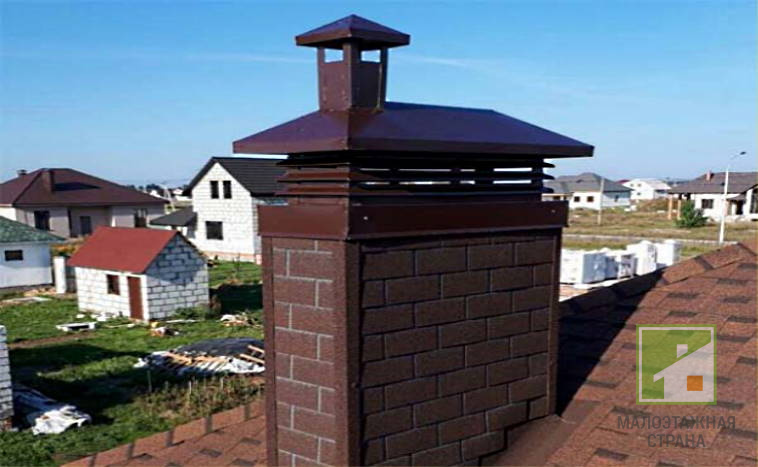

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

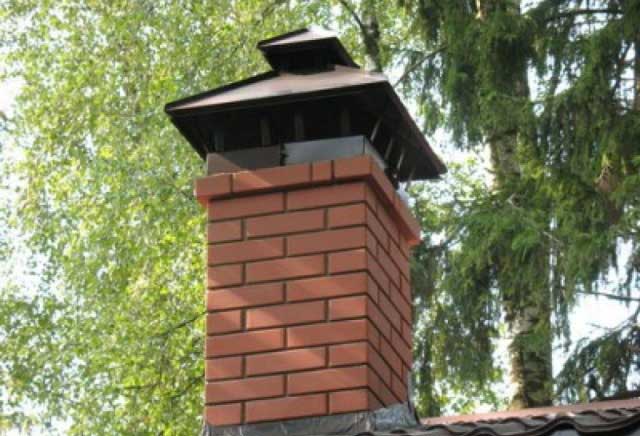

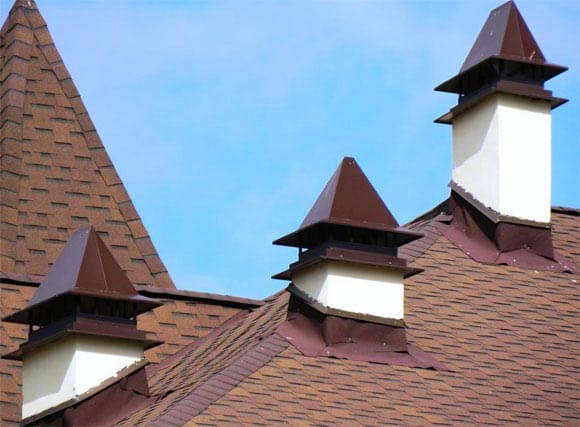

Фотогалерея: виды колпаков для дымоходаВыбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

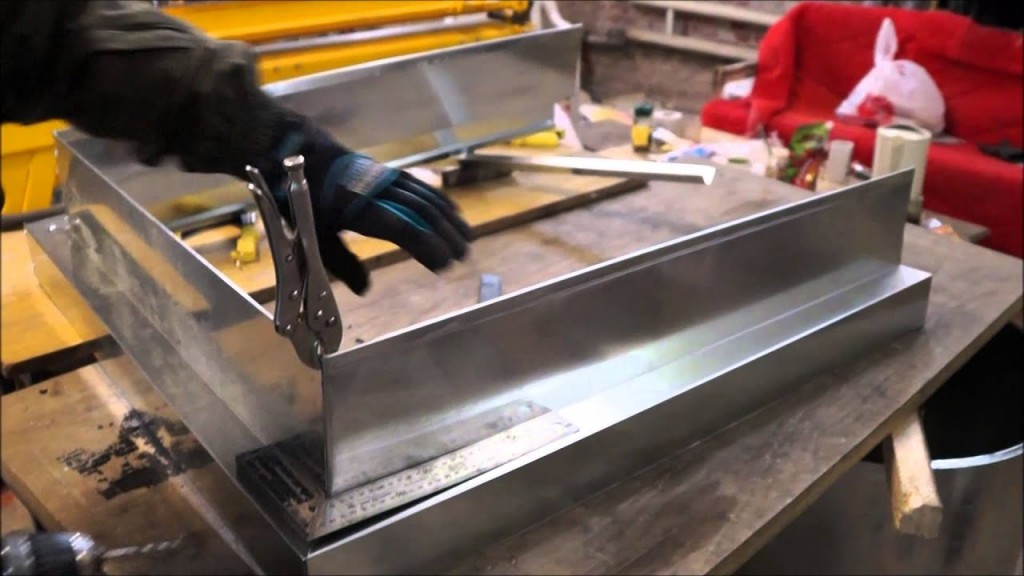

   Оцинкованная сталь легко подвергается обработке

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

   Металлические полосы или профили позволяют сделать каркас для крепления колпака

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

   Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

(0 голосов, среднее: 0 из 5)

Колпак для трубы дымохода – Колпак на трубу дымохода своими руками: виды, устройство, монтаж

Схемы для колпака

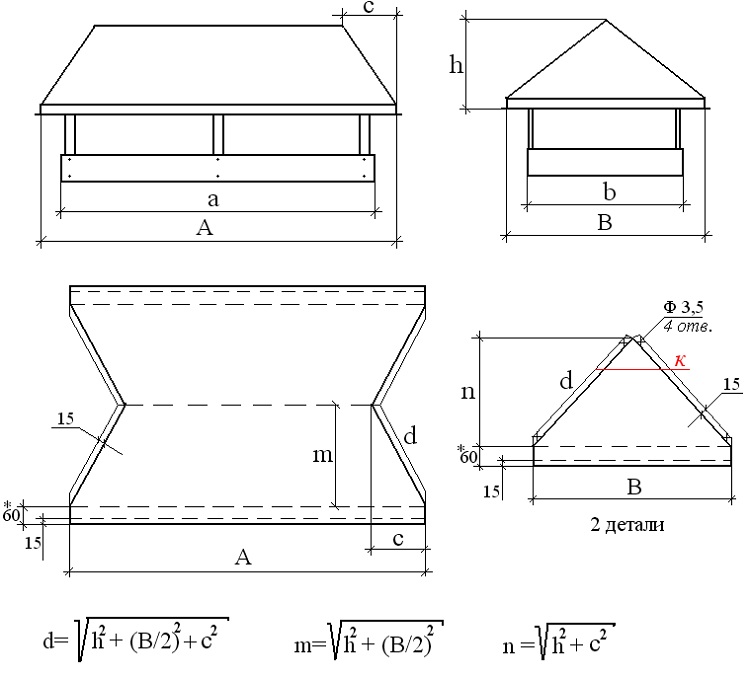

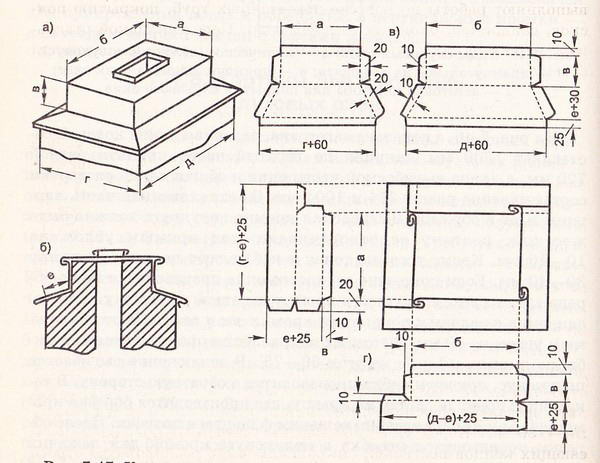

Чтобы сделать колпак на дымоход своими руками. необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу.

Некоторые трубы имеют выступ (оголовок ) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя .

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма .

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы. Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы – это решение проблемы. Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов. Кованый зонт на дымоход – это вечное изделие, он прослужит вам и вашим детям.

Еще один хороший вариант защиты такого дымохода от попадания влаги и снега между контурами – создание бетонной шапки:

Отметим, что для многих подобный вариант завершения дымохода кажется удивительным: зачем при изготовлении колпака на дымоход делать при выходе еще и делать стяжку? На самом деле такая стяжка не позволяет искрам попадать в шахту, а дождевая вода стекает исключительно только на улицу.

Также подходящий вариант – изготовление такого колпака достаточно широким, чтобы полностью закрыть собой вход в трубу:

Изучайте наши мастер-классы, выбирайте подходящую конструкцию и делайте заготовку для будущего объекта собственной гордости!

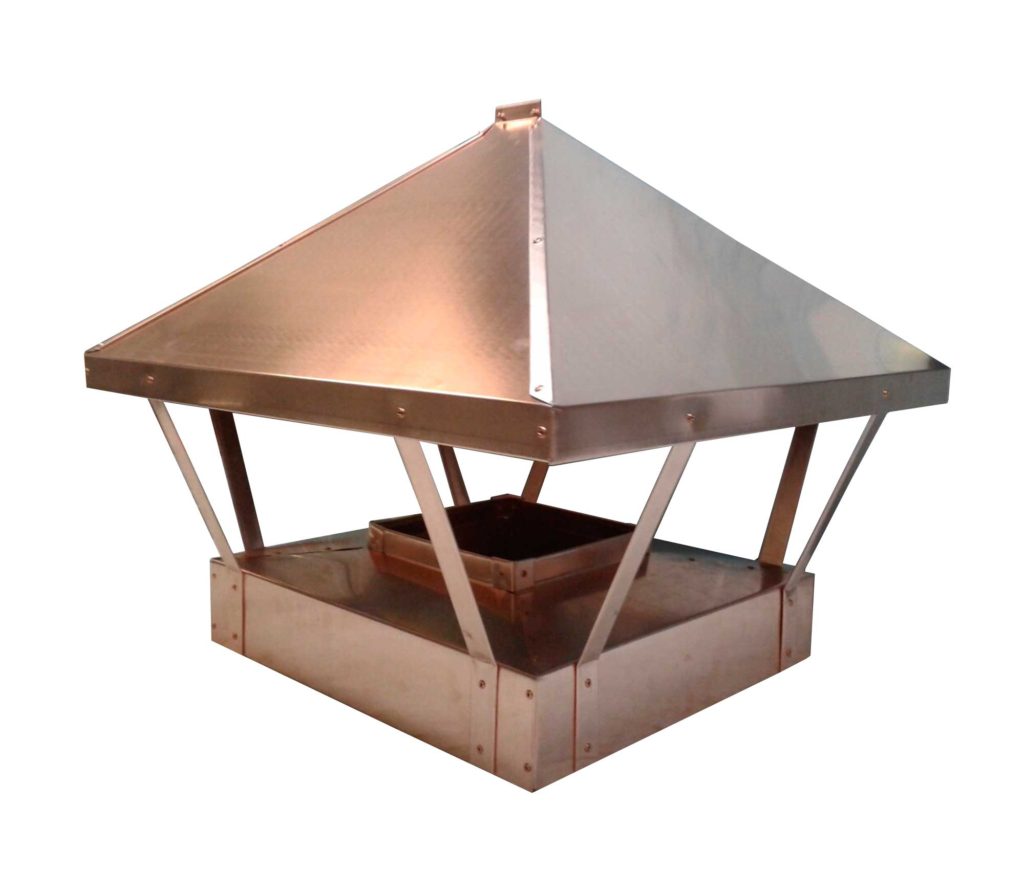

Колпак на дымоход представляет собой устройство, предназначенное для защиты трубы от попадания влаги. Внешний вид таких козырьков может быть различен, что имеет зависимость как от предпочтений хозяина дома, так и от конфигурации трубы.

Включают в себя:

• зонтик – устанавливаемая на вершине колпака защита от осадков, посторонних предметов и проникновения птиц, внешний вид которой имеет форму пирамиды, конуса или соответствует другой геометрии;
• фартук – часть колпака, отвечающая за защиту верха трубы от стекающей с зонтика воды. Обычно установка этого элемента производится при оснащении прямоугольной или квадратной трубы. В результате гарантируется увеличение срока службы дымохода, так как удается практически исключить вероятность появления коррозии и грибка;
• кронштейны – крепежные элементы, представляющие собой металлические полоски, которые позволяют соединить козырек и фартук. Непосредственное крепление в данном случае производится за счет использования сварки.

Имейте в виду! Собрать колпак для дымохода вполне реально самому, но только в том случае, если вы хотите установить достаточно простой флюгарок. Модели, отличающиеся большей сложностью в плане конструктивных особенностей, гораздо выгоднее заказать или купить.

При наличии выбора лучше всего отдать предпочтение тем моделям, которые оборудованы открывающейся крышкой. Это позволит проводить профилактический осмотр дымохода и его чистку без каких-либо проблем, что связано с комфортом доступа.

Колпак на дымоход долгого срока использования может быть изготовлен только из железа, устойчивого к коррозии: оцинкованная сталь, алюминий и медь. В последнем случае предлагаемый металл обладает ярко выраженным декоративным характером, так как его переливы на солнце могут придать вашем дому определенную респектабельность.

Одевают оголовок на трубу дымохода чтобы гасить искры. Это одно из его предназначений. Поэтому качество железа должно быть хорошим, тем самым оно долго не прогорит.

Свойства сооружений

Конструкция изделия состоит из 2-х основных частей:

• Крышки, которая защищает от различных осадков;
• Капельника, отводящего воду, которая стекает сверху трубы.

Если же по ней будет сочиться вода, то зимой, в морозы, на ней будет образовываться лед. Это разрушительно действует на саму конструкцию.

Изобретена была конструкция в одно время с печными трубами. Поскольку первое время в них регулярно попадал мусор, снега и дожди, а бывало, что даже птицы. После того как изобрели защитные колпаки, данную проблему устранили.

Спустя определенное время довольно-таки практичное устройство было дополнено эстетичностью. С тех пор флюгарки не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции являются настоящими искусственными шедеврами.

Рекомендации специалистов

Дефлектор на дымоходную трубу газового оборудования устанавливать не рекомендовано. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода на дымоотводе будет замерзать, а дефлектор способствует усилению такого рода тенденции.

Специалисты не рекомендуют флюгеры, поскольку их вращающиеся элементы довольно быстро выходят из строя. В зимнее время из-за образования конденсата покрываются льдом, что приводит к расшатыванию кладки трубы. Следовательно, оптимальным вариантом для дымоходов являются козырьки.

Пример «умного» дефлектора с поворотным колпаком

Какой конструкции выбрать козырек зависит от сечения трубы. Например, для дымохода круглого типа чаще всего козырек идентичной формы, а для прямоугольного строения – может иметь большое количество видов.

На что обратить внимание при установке

Устанавливая дымники на крышу, нужно избегать слишком низкого положения колпака, близости козырька к выходу дыма — это уменьшит тягу. Маленькие отверстия по бокам конструкции могут привести к тому, что зимой они замерзнут, полностью перекроют выход отработанных газов. Обмерзание случается, если топить печь или камин сырыми дровами, при отоплении газом такие случаи более редки.

Если сделать конструкцию непрочной или слишком маленькой, она может упасть в трубу, перекрыть дымоход. Это может привести к тяжелейшим последствиям. Особенно при газовом отоплении. Дым дров или угля легко определяется по запаху, однако при горении природного газа образуется оксид углерода (или угарный газ), который ничем не пахнет. Действует он незаметно — люди теряют сознание, все сильнее отравляясь.

Если сделать колпак из некачественного материала, дым быстро его разъест. Дешевая оцинковка служит не больше двух-трех лет. Намного дольше остается невредимой оцинкованная сталь с полимерным покрытием, еще дольше — нержавейка и медь, хоть цена их и выше.

Если вентиляция и дымоход выполнены единым блоком, они накрываются двускатными колпаками, чтобы снег легко съезжал по двум скатам. При этом выходы дымоходов котлов, работающих на газу или дизельном топливе, должны изолироваться от вентиляционных выходов. В этих случаях ставятся дымники с дополнительными каналами.

Подходить к обустройству дымника следует со всей вдумчивостью. Чтобы он принес пользу, а не вред, нужно соблюдать СНиПы, правильные габариты, применять надежные материалы, способные противостоять агрессивным средам. Если всё сделать грамотно, колпак улучшит облик дома, оптимизирует дымоотводную систему и защитит трубу от разрушения.
