Устройство стропильной системы крыши

Простые и сложные виды вальмовых кровель

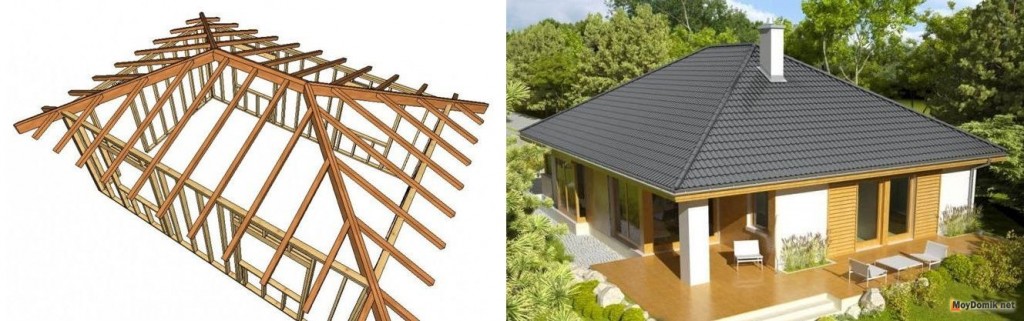

Самая простая вальмовая крыша – это четырехскатная система, где фронтальные склоны имеют форму трапеций, а торцевые выполнены в виде треугольников. Скаты-треугольники носят названия «вальмы», они берут свое начало у торцевого карниза и простираются до краев конька. В ходе сооружения такой конструкции используют систему наслонных и накосных стропил – приемы позаимствованы из схем, по которым возводят двухскатные и четырехскатные кровли.

Конструкция полувальмовой крыши образуется из двух элементов обычной двухскатки и двух вальм. Карнизы последних, как правило, располагаются намного выше фронтальных. Отличительной особенностью данного типа сооружения является отсутствие острых выступов. Такие крыши получили распространение в регионах с сильными ветрами. Если дом строится в местности, для которой характерны обильные снегопады, то скаты полувальмовой конструкции делают более крутыми. Пологие склоны крыш – оптимальный вариант для менее снежных регионов.

Четырехскатная система — пример самой простой вальмовой крыши Рекомендуем

• Четырехскатная крыша – технология устройства и монтаж стропильной системы
• Мауэрлат – как сделать основание для стропил?
• Крыша дома – особенности устройства разных систем

Вальмовая кровля может походить на шатер или пирамиду, в таком случае ее называют шатровой или, соответственно, пирамидальной. Сооружают подобные конструкции крыш на домах, несущие стены которых формируют квадрат или правильный прямоугольник. Все стороны шатровой крыши имеют форму треугольников, верхушки которых сопрягаются в одной точке.

Самая сложная вальмовая конструкция имеет ломаную форму. Состоит такая роскошная крыша из разных по размеру и форме скатов, при этом каждый из них имеет излом. Простым примером ломаной кровли выступает двухскатка, у которой фронтальные стороны имеют в верхней части излом. Такой подход позволяет значительно увеличить чердачное пространство, в котором обычно обустраивают мансарду.

Виды двухскатных крыш и их основные преимущества

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены. Кровли с двумя скатами подразделяются на следующие виды:

• симметричные, которые при соединении скатов образуют равнобедренный треугольник;
• разноскатные, имеющие разные углы наклона скатов, то есть образующие произвольный треугольник;
• разноуровневые, у которых скаты расположены на разной высоте;
• полувальмовые, особенностью которых являются скосы над фронтонами;
• ломаные крыши, имеющие на плоскости линию излома.

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

• экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
• наклон скатов обеспечивает естественный водосток дождевой и талой воды;
• общее снижение теплопотерь за счёт обустройства подкровельного пространства;
• простая технология монтажа позволяет осуществить монтаж своими руками;
• относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

Двухскатная крыша своими руками

Строительство своими силами

Сборка стропильной системы

Вне зависимости от вида крыши, в первую очередь необходимо собрать стропильную систему. Это мы сделать двумя способами:

1. Собрать крышу на земле, потом поднять её на обвязку и зафиксировать.
2. Постепенно возводить непосредственно на беседке.

Собранная стропильная система на земле

Первый вариант уместен в том случае, если вы полностью уверены в размерах и у вас есть готовый рисунок беседки с размерами. Готовый проект позволит вам изготовить все стропила заранее и соединить их под необходимым углом, после чего просто поднять и установить её непосредственно на верхнюю обвязку.

Если вы не уверены в точных размерах и не готовы собрать её на земле, тогда начинаем поэтапно её сооружать «наверху».

Односкатная Двускатная Вальмовая (самый простой вариант) Шатровая (самый простой вариант)

В зависимости от выбранного вами типа готовим стропила и начинаем их поднимать на крышу.

Крепление стропил к мауэрлатам (на верхнюю обвязку)

Стропила необходимо зафиксировать в двух местах — снизу на мауэрлате (нижняя обвязка) и сверху — это может быть укладка на верхний мауэрлат, обычное соединение двух стропил, крепление к прогону или к деревянному шпилю. Процесс представлен на рисунке ниже.

Крепление стропил к мауэрлату

При установке вам необходимо будет сделать запил на стропилах под тем углом, который подойдёт для вашей беседки. Приложил стропило к мауэрлату, его необходимо скрепить металлическими уголками (например, 75-ми), гвоздями, саморезами или скобами.

Угол наклона стропил должен составлять 30 градусов, этого будет достаточно, чтобы снег не залеживался зимой и не прогибал крышу.

Обшивка обрешёткой

В зависимости от выбора кровли, вам необходимо будет подобрать обшивку для крыши. Её можно сделать из обычной обрезной доски или ориентированно-стружечных плит OSB.

Для профнастила будет достаточно несколько обрешеток, к которым в дальнейшем будут прикрепляться профилированные листы. Для битумной черепицы необходимо будет сделать сплошной и ровный слой обрешетки, иначе кровля будет проваливаться.

Несплошная обшивка (под профнастил, металлочерепицу) Сплошная обшивка доской Сплошная обшивка OSB

Укладка кровли

Данный шаг можно назвать самым простым, хотя он является самым ответственным. Именно от укладки кровли будет зависеть внешний вид кровли.

Кровля из «мягкой» черепицы

В зависимости от материала, подход к его креплению будет кардинально отличаться. В целом весь процесс выглядит так:

1. Считаем площадь крыши в квадратных метрах
2. Выбираем кровлю и покупаем её в нужном количестве с запасом (не забыв про конёк, если у вас двускатная или вальмовая крыша).
3. Следуя инструкции, закрепляем её на обшивке.

Я могу порекомендовать изучить публикацию про разнообразные виды кровельного материала для крыши беседки. Возможно, вы найдете там гораздо больше информации по интересующему вас материалу либо подберете себе адекватную кровлю под стать вашей постройке.

Видеоинструкция

Для наглядности предлагаю вам посмотреть видеозапись по строительству беседки TimeLapse, для которой возводят четырёхскатную крышу шатрового типа.

Ребята все работы произвели на земле, после чего просто подняли крышу наверх, прикрепили её к верхнему основанию и положили кровлю. Быстро, просто и экономично. По моему мнению, видео является образцово-показательным и прекрасно показывает весь процесс.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

• Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
• Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
• Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

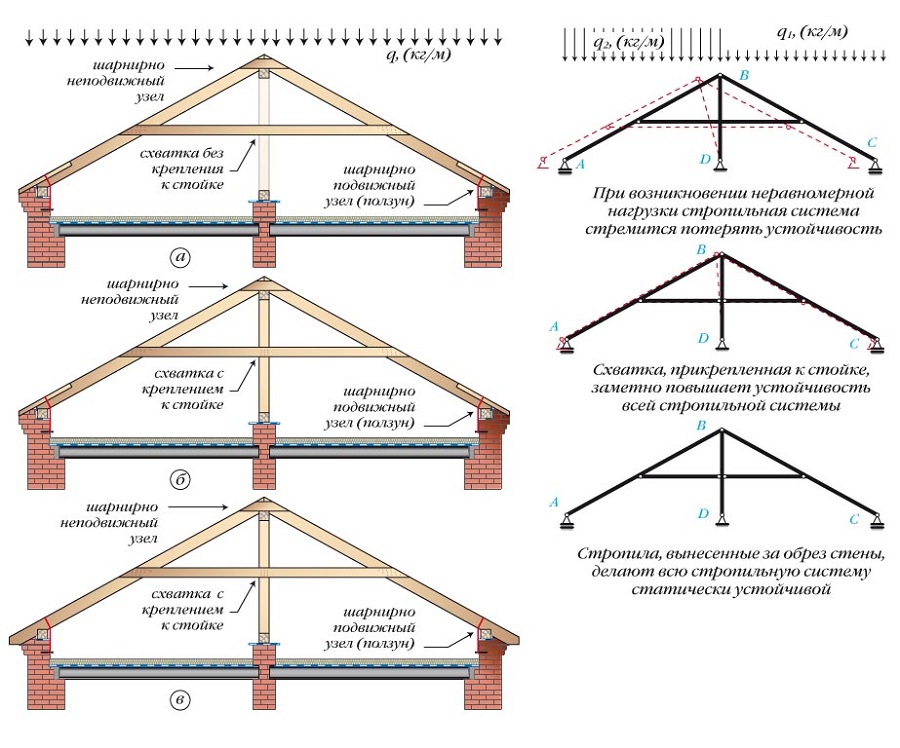

Какую систему выбрать – наслонного или висячего типа

Висячий тип стропильных систем можно выбрать, если соблюсти несколько важных условий. Во-первых, посередине дома не должно быть несущей стены. Во-вторых, расстояние от одной наружной стены до другой не должно превышать 10 м. Главное преимущество при использовании висячей стропильной системы – это отсутствие необходимости монтировать стойки и закреплять коньковый брус.

При монтаже висячей конструкции важно верхние части соседствующих стропил запилить под углом. Между собой стропила следует сбить гвоздями. При этом нижние части стропильных ног создают упор на внешнюю стену. То, что отсутствуют стойки – это очень удобно в случае, когда планируется обустроить мансарду. Балки перекрытия стягивают конструкцию, выполняя функцию затяжек. Сделать крышу прочнее можно, если установить верхнюю затяжку в полуметре от конька. В чём состоит разница между наслонной и висячей системой стропил, вы можете посмотреть на рисунке ниже:

Если в конструкции дома присутствует центральная несущая стена, рекомендуется использовать наслонную стропсистему. Технология монтажа предполагает укладку на стену, лежня. После этого на лежень следует закрепить опорные стойки. А уже на стойки нужно прибить коньковый брус. Монтаж наслонной стропильной системы отличается экономичностью и простотой в применении.

При проектировании разноуровневых потолков вместо стоек используют кирпичную стену. В таком случае с помощью стены чердачное пространство делится на 2 половины.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки. Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

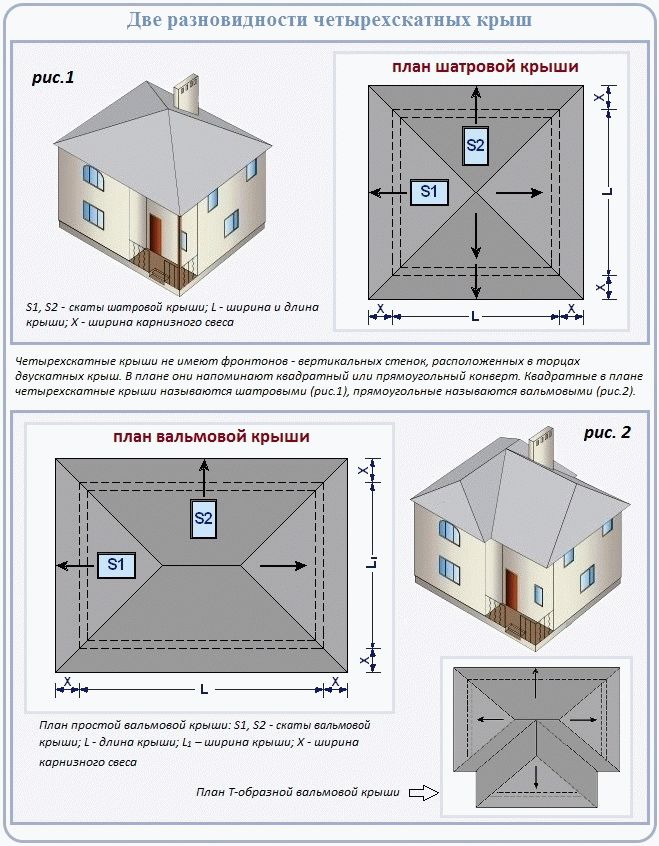

Виды вальмовых крыш

Стропильные системы в этих видах крыш выполняются в различных вариантах. Например, если вальмовый скат не доходит до конька, вследствие чего наверху образуется вертикальный маленький фронтон треугольной формы, то такая крыша носит название – голландская.

Голландская вальмовая крыша

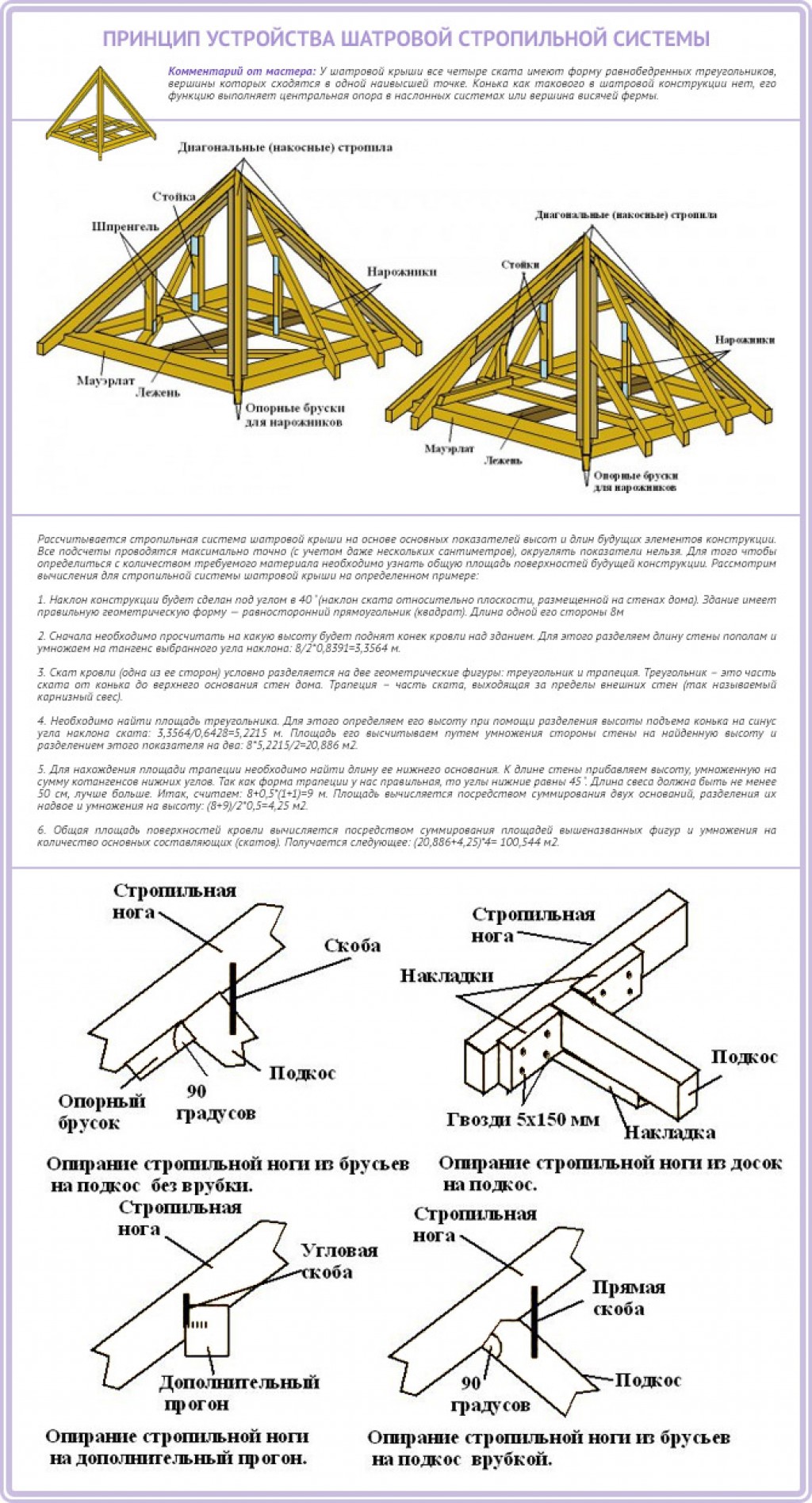

Также выделяются шатровые кровли. У них все четыре ската одинаковой формы, а боковых фронтонов в таких конструкциях попросту нет. Вальмы в этом варианте представляют собой треугольные поверхности, уклон которых выполнен под одним углом с другими скатами. Как правило, используются такие системы для строений, имеющих в проекции площадь в форме квадрата. В группе вальмовых крыш есть полувальмовые мансардные кровли, четырехскатные, щипцовые, многощипцовые и двухскатные.

Кроме этого, существуют ломаные кровли, состоящие из скатов различных размеров, угол наклона у которых разный. Подобные конструкции весьма сложны в устройстве, также сложно произвести и их расчет. Поэтому встречаются они нечасто, но нужно заметить, что они имеют очень привлекательный вид. Оценить эффектность крыш с ломаной конструкцией стропильной системы вы можете на видео, где также рассказывается об особенностях их сооружения.

Проектирование вальмовой крыши

Любое строительство начинается с проекта. Выполнить расчеты можно самостоятельно или подобрать подходящий проект на общедоступных ресурсах. Очень важно выбрать правильный угол наклона вальмовой крыши, от этого параметра будет зависеть не только материал кровельного покрытия, но и продолжительность срока службы всей конструкции в целом. После того как выбрана подходящая конфигурация крыши необходимо составить общий чертеж беседки и на его основании произвести расчеты, учитывая основные нагрузки, воздействующие на стропильную конструкцию:

• масса кровельного покрытия;
• ветра, преобладающие в данном регионе;
• нагрузка, производимая атмосферными осадками;
• общий вес всех элементов стропильной конструкции.

При составлении проекта обязательно следует учесть массу всех рабочих, производящих монтаж четырехскатной крыши.

Конфигурация будущей крыши зависит от фантазии владельца беседки и его финансовых возможностей. Составляя схему вальмовой крыши, следует учитывать, что сложная конструкция потребует больше материала и времени для ее сооружения. Если есть какие-то проблемы с расчетами, то лучше обратиться за помощью к специалистам. На это потребуются дополнительные финансы и время, но в итоге результат оправдает вложенные средства. В противном случае есть риск получить ненадежную крышу, которую через время придется переделывать.

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

1. Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
2. Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.
3. Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
4. Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет  натуральное дерево, покрытое водостойким лаком.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

• Подробнее о ней в материале: Стропильная система двухскатной крыши и ее устройство

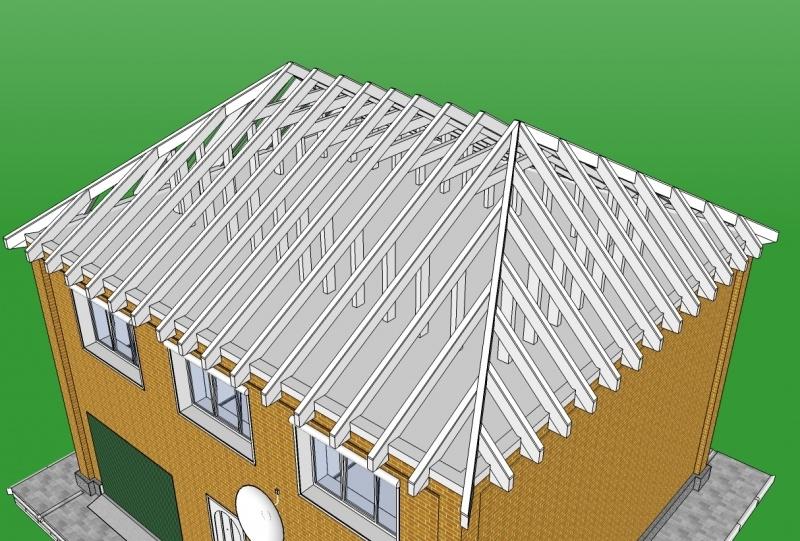

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

• Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Конструкция стропильной системы крыши

Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

Статья по теме: Снегоудерживающие устройства для крыши своими руками

Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.

   Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки

2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.

   Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
7. Монтируется обрешётка и лобовая доска на карнизном свесе.

   После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Подписаться на наш канал в Похожие записи:

Виды нагрузки и её расчет

От снега

Для кровли дома опасно скапливание большого слоя снега, если уклон небольшой, то на ней может собраться целый сугроб. Для компенсации веса массы снега возле элементов, выступающих над крышей, устраивают сплошную обрешетку, и усиливают слой гидроизоляции.

Кроме того, снеговой мешок при нормальном уклоне, постепенно станет сползать по скату кровли и постепенно достигнет карнизного свеса. При большом размере карниза, возможно его повреждение и даже разрушение.

От воздействия ветра

С ветровой нагрузкой проблема состоит в надежной фиксации кровли, если крепление недостаточно прочно, то ветер просто ее сорвет. С увеличением уклона кровли и ее высоты, усиливается ветровая нагрузка, но есть отличия в подъемной силе и давлении ветра.

Ветер создает давление на кровлю при большом ее уклоне, а при уменьшении уклона скатов появляется мощная подъемная сила, способная при мощных порывах ветра снести вашу крышу.

Для противодействия воздействия ветра, необходимо прочно закрепить все элементы кровли. К примеру, штырями, из металла забетонированными в стены, к которым будут крепиться стропильные ноги.

Масса финишного покрытия воздействует на кровлю не меньше, чем остальные факторы. Если уложено кровельное покрытие с большой массой, то учитывайте, что оно воздействует на конструкцию постоянно. Необходимо помнить, что с увеличением 1м2 покрытия, необходимо увеличивать угол ее уклона.

Во время расчетов, нужно помнить и про теплоизолирующий материал, у которого может быть значительная масса. Если планируется построить и оборудовать мансардное помещение, необходимо включить в расчеты и вес материала, используемого для ее внутренней отделки.

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

1. В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
2. Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
3. Укладывают боковые прогоны.
4. Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
5. Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
6. В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
7. Устанавливают коньковый брус.
8. Крепят наслонные стропильные ноги.
9. Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.

В завершение статьи о том, как создается стропильная система двухскатной крыши, видео с комментариями специалиста.

Особенности укладки стропил

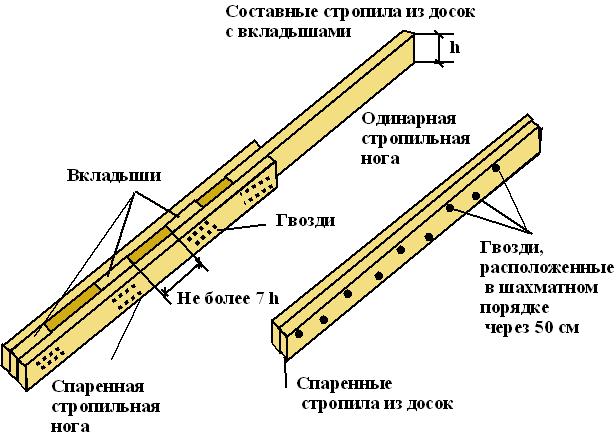

Залог того, что получится качественная и надежная стропильная система вальмовой крыши – схема, тщательно продуманная и грамотно составленная. Именно на нее и следует ориентироваться при проведении всех работ.

Необходимо помнить о шпильках, которые служат для крепления мауэрлата. Нельзя допускать, чтобы на них опирались рядовые стропила, поскольку это может привести к возникновению определенных проблем с врубкой и креплением.

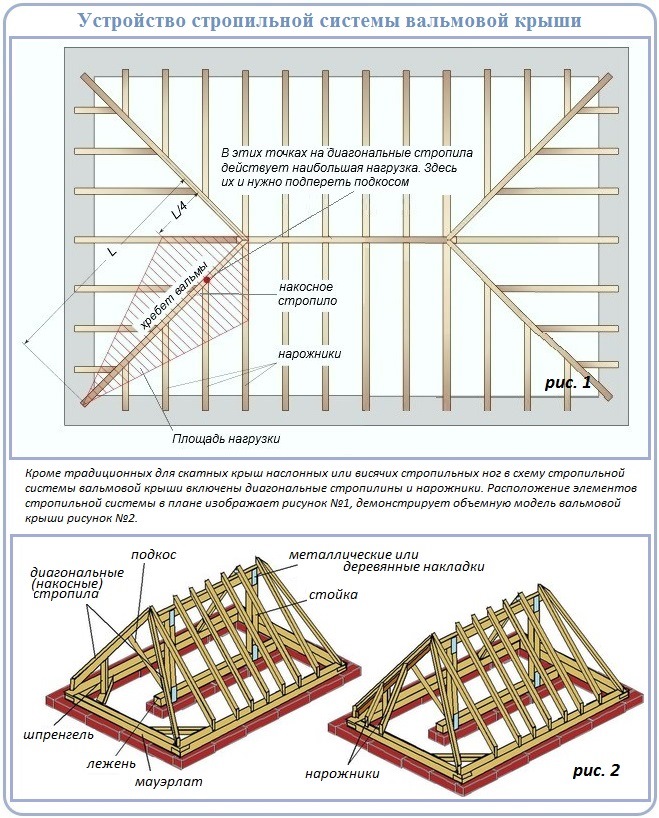

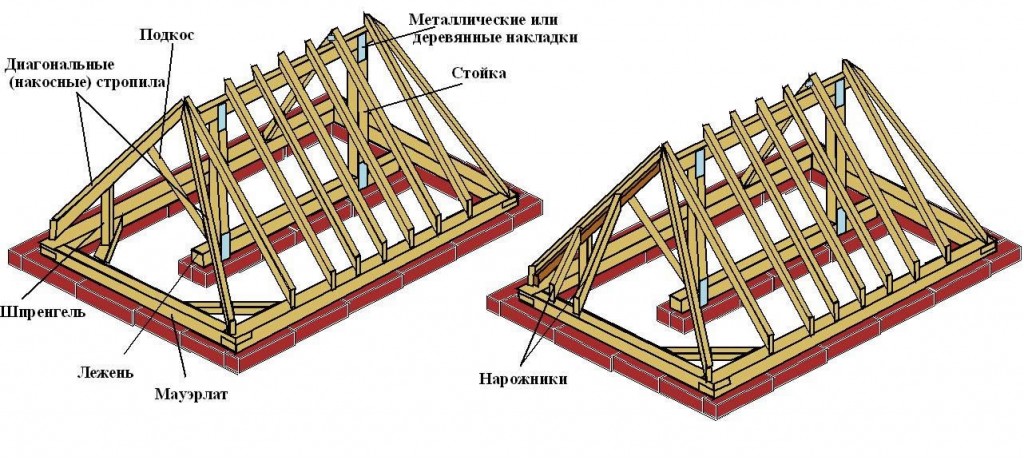

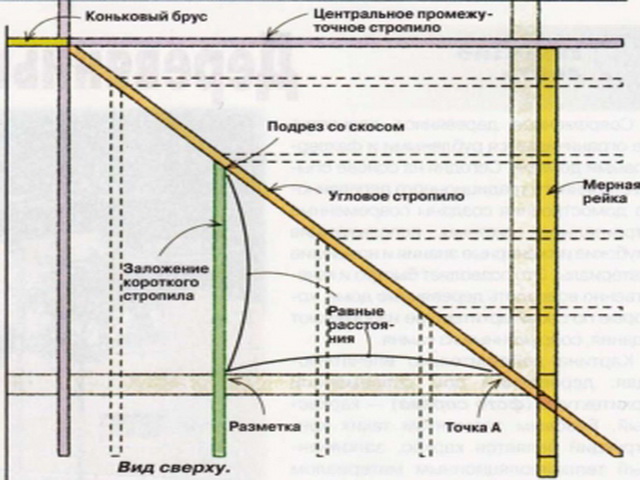

С каждой стороны диагональных стропил крепится по одному нарожнику (укороченной стропильной ноге), за счет которых происходит соединение стропил с мауэрлатом. Установка рядовых стропил и нарожников осуществляется параллельно друг по отношению к другу, под прямым углом к коньковому брусу.

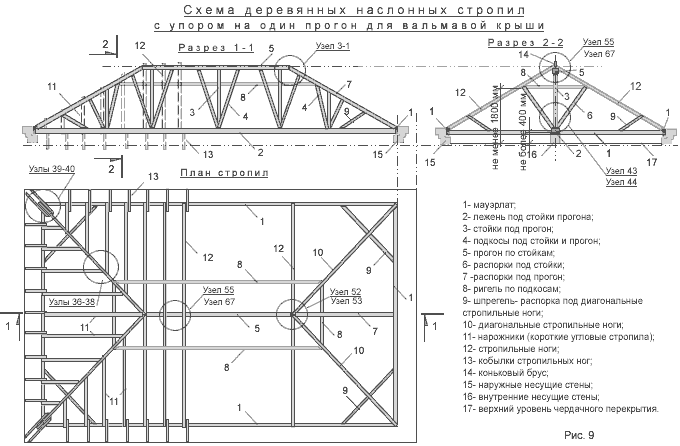

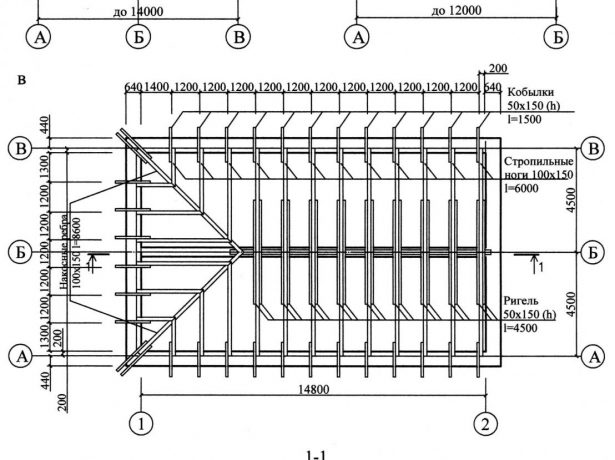

Особенности проектировки стропильной системы вальмовой кровли

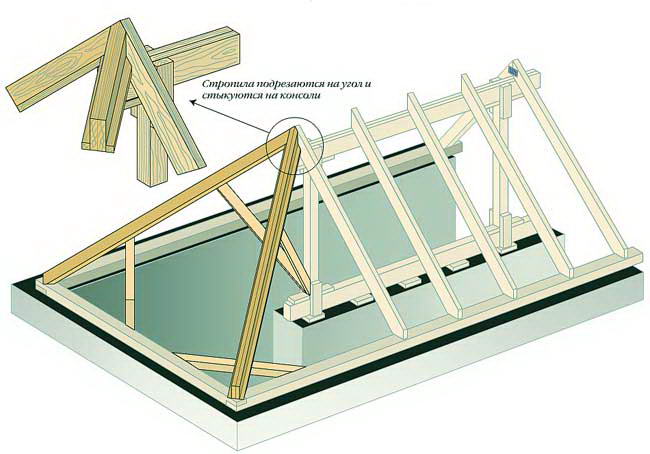

Стропильная система вальмовой кровли гораздо сложнее привычной двускатной конструкции, поэтому без точного расчета построить ее не получится. Кроме того, необходимо иметь массу инженерных знаний, которые позволят распределить кронштейны, раскосы, подпорки и крепления для фиксации всех элементов конструкции.

Перед началом работ по устройству вальмовой кровли в обязательном порядке выполняют детальный чертеж. Он необходим не только для того, чтобы максимально точно повторить проектную конструкцию, но и рассчитать расход материалов. Количество материалов будет напрямую зависеть от того, на сколько высоко поднят конек над уровнем несущей стены. С одной стороны, чем выше крыша, тем больший объем предоставляется на мансардном этаже. С другой стороны — на это уйдет больше материалов, надежность стропильной системы со временем может ослабевать, а стоить такая конструкция будет дороже.
