Устройство и монтаж системы водостока для крыши

Как установить водосток после завершения строительства крыши: популярные методы монтажа

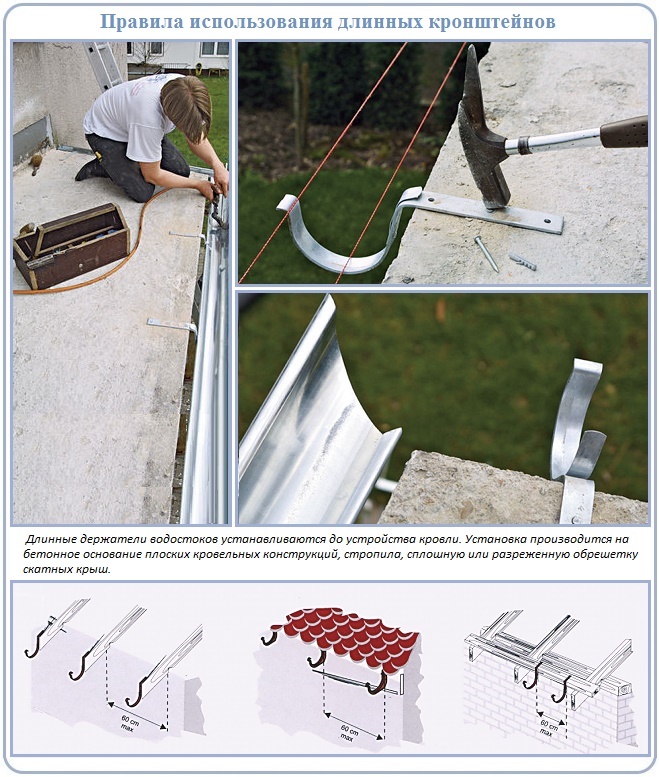

Крепление к стропилам

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Водосточная система и факторы воздействия

Любая система водостока включает:

• вертикальные водосточные трубы,
• горизонтальные желоба,
• воронки,
• соединительные детали,
• крепежные элементы.

Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.

Какие бывают системы водоотведения

Для изготовления наиболее популярных и распространенных кровельных водоотводов используется оцинкованный металл. Хотя их и нельзя назвать особенно привлекательными, по сравнению с более современными вариантами, однако надежность данных изделий проверена временем.

Обладая навыками жестянщика или просто умелыми руками, смастерить водосток своими руками из оцинковки довольно несложно. Что касается других систем из металла, то наиболее элитными из них считаются изделия из меди и сплава цинка и титана. При значительной долговечности эти системы обладают также внушительной стоимостью.

Более демократичным вариантом считаются металлические водостоки, покрытые защитным слоем полимера. При довольно доступной цене они обладают очень привлекательным внешним видом: если за ними правильно ухаживать, прослужить они могут многие годы.

Что касается полимерных водоотводов для крыши, то для них характерна высокая стойкость к морозу, жаре, солнечному свету. Они довольно прочны и красиво смотрятся. К недостаткам пластиковых изделий обычно относят их высокую стоимость: в особенности этим славятся европейские модели. Однако в этой линейке встречаются и довольно качественные недорогие разновидности. При этом, монтаж пластикового водостока можно выполнить самостоятельно.

Виды металлических водостоков

Для того, чтобы выбрать металлические водостоки, следует подробнее рассмотреть все возможные варианты и проанализировать их преимущества и недостатки.

Оцинкованная сталь

Водостоки для крыши из оцинкованной стали в ряду металлических изделий можно считать бюджетным вариантом. Покрытие надежно защищает конструкции от коррозии даже при постоянном соприкосновении с водой. Недостатком оцинковки является их неустойчивость к механическим повреждениям. Другими словами – при ударе или давлении на трубе или желобе может появиться вмятина. Это определяет наличие определенных требований – бережное обращение с элементами системы при транспортировке, подъеме на высоту и на этапе монтажа позволит избежать деформации. Водосточные желоба и трубы из оцинкованной стали могут использоваться для организации системы отвода дождевых и талых вод в частных домовладениях с постоянным проживанием, на дачах и в зданиях промышленного и коммерческого назначения.

Сталь с полимерным покрытием

Изготовленные из стали с полимерным покрытием водосточные желоба и трубы своими руками монтировать сложнее, так как здесь очень важно сохранить целостность самого покрытия. Если вы не уверены в своих силах, возможно, лучше обратиться к специалистам.

Изготавливаются изделия этого типа следующим способом: на трубы и желоба, полученные с помощью метода холодного проката, наносится порошок полимерной краски. Для равномерного распределения состава используют электростатическое поле. После нанесения порошка изделия подвергаются термической обработке в высокотемпературных камерах, где полимер расплавляется, образуя на поверхности изделия тонкую пленку. Кроме декоративности, полимерное покрытие обеспечивает изделиям коррозионную стойкость. Слой полимера тонкий, но прочный, к тому же он обладает отличной адгезией, поэтому даже при длительной и интенсивной эксплуатации краска не образует «пузырей» и не отслаивается. Технология изготовления обеспечивает равномерность толщины декоративно-защитного полимерного слоя по всей поверхности стальных изделий.

Водосточные желоба и трубы из стали с полимерным покрытием способны выдерживать температуры от -40° C до +120° C. Срок их службы в среднем составляет около 20 лет.

Медные водостоки

Медный водосточный желоб своими руками смонтировать достаточно просто. Пластичность этого материала значительно облегчает процесс монтажа водостока по сравнению с менее податливыми материалами. В то же время простота монтажа – не единственное, и даже не основное преимущество медных водостоков. Химические свойства материала позволяют ему при взаимодействии с водой образовывать на поверхности изделий тонкий слой окисла, который является естественным и надежным покрытием. Таким образом коррозионно-устойчивая медь получает дополнительную защиту.

Водослив с крыши из меди

Существенным недостатком медных водостоков является их высокая стоимость, однако она оправдана их отличными эксплуатационными качествами, в частности, долговечностью (срок службы конструкций составляет до 150 лет). Еще одно преимущество водостоков из меди является их высокая ремонтопригодность. При получении механических повреждений или разгерметизации стыков медную конструкцию легко запаять.

Состав водосточной системы

Любая конструкция, отводящая воду с крыши, выполняется из стандартных деталей. Они известны ещё со времён древнего Рима, а их форма не менялась в течение многих веков:

Применяемые материалы

При самостоятельном устройстве водостоков внутри дома можно брать практически любые трубы и разветвители. Но для наружных отводных систем выбор материала ограничивается спецификой эксплуатации. Ведь все детали напрямую контактируют с атмосферой и должны быть устойчивы к сильным морозам, заносам снега, проливным дождям и немилосердному солнцу.

Таблица: характеристики материалов, применяемых для изготовления элементов водостоков

При самостоятельном изготовлении деталей часто используют:

• жесть;
• бутылки из пластика.

Эти материалы легко достать. Можно взять любые ёмкости и сделать из них элементы водостока. Технология изготовления труб, фитингов и других фрагментов системы стока очень проста — необходимо найти подходящие коробки или банки, спаять, сварить их или пробить в стенках отверстия и скрутить проволокой.

Недостатки:

• жесть — короткий срок использования;
• бутылки из пластика — необходимы дополнительные крепления, иначе система разрушится даже при средних порывах ветра.

  Элементы водосточной системы из пластиковых бутылок надо хорошо закреплять, чтобы их не унесло порывами ветра

Выбор материала в зависимости от облицовки кровли

Чтобы экстерьер дома не выглядел нелепо, необходимо подобрать элементы водостока и согласовать их с покрытием крыши. Например, пластиковая труба на доме с кровлей из меди, будет смотреться не очень красиво.

Есть несколько общих правил по выбору материала для водосточной системы:

• для элитных построек, облицованных дорогостоящими материалами сверху донизу (например, черепицей из керамики или плиткой из сланца), выбирают цинк-титановый и медный водосток;
• обычный рубероид, шифер, толь и пластик отлично гармонируют с ПВХ;
• кровельная сталь и жесть идеально смотрятся на крышах из профнастила и металлочерепицы;
• алюминиевый водосток сочетается почти со всеми видами покрытий из металла и пластика.

Фотогалерея: водостоки из разных материалов Пластиковая система водостока собирается быстро и смотрится красиво Водоотвод из кровельной стали продержится много лет Алюминиевый водосток выглядит элегантно

 Основные части водосточной системы

Прежде чем приступить к алгоритму монтажа водостока разберем конструкцию водосточной системы. Знать ее необходимо как в случае самостоятельного изготовления всех элементов, так и если Вы решили произвести самостоятельную установку уже готового водостока.

Один из главных элементов водосточной системы – желоб, который размещается под свесом кровли таким образом, чтобы стекающая с крыши вода попадала в него. Желоба подвешиваются вдоль всех скатов крыши на специальных креплениях в виде кронштейнов. Водосточная система может иметь внешние и внутренние углы, назначение которых заключается в герметичном соединение двух желобов друг с другом. Для вывода воды в желобах предусмотрены воронки, к которым прикреплены водосточные трубы. Трубы, в свою очередь, крепятся к стенам дома специальными хомутами.

Эти части являются основой для всей системы. Имея под рукой план строения, Вы без труда определите нужное количество всех элементов.

Из чего состоит водосток для кровли из профнастила?

Основные компоненты водосточной системы – это подкарнизный желоб, воронки и трубы для отвода воды по назначению. Водосточные желоба бывают разной формы поперечного сечения: в основном это прямоугольные, полукруглые и фигурные желоба, цветовую гамму которых вполне можно подобрать под кровельный материал. Кроме того, подкарнизные желоба делятся на закрытые и открытые: если в желобах первого типа воронки расположены непосредственно в желобе, то в открытых желобах воронка представлена независимо, в качестве отдельного элемента. Свои достоинства и недостатки есть как у закрытых, так и у открытых желобов.

Закрытые подкарнизные желоба элегантно смотрятся на здании и представляют собой единую, прочную конструкцию, хотя их узкие отверстия для воронок и приходится иногда очищать от скопившейся грязи и листьев. Кроме того, в редких случаях зимой канал водостока суживается из-за льда.

Открытые желоба, имеющие отдельные водостоки, отличаются повышенной проходимостью, однако в этом случае необходимо обеспечить качественный крепёж воронки к желобу, иначе при сильных порывах ветра конструкция будет издавать весьма неприятный грохот. В индивидуальном строительстве всё чаще предпочтение отдаётся желобам закрытого типа, в то время как более дешёвые открытые подкарнизные желоба скорее типичны для городских многоэтажек.

Новые и классические материалы для водостоков

Из чего обычно сейчас делают водостоки для крыши? Условно можно разделить все разнообразие материалов на четыре категории:

• ПВХ (поливинилхлорид) – это полимерный, пластичный, но достаточно прочный материал. Обычно составляется из замковых соединений, легкий и простой в установке, не требует покраски. Поливинилхлорид относительно новый материал для водостоков, который стал массово заменять непрактичные оцинкованные водосточные сооружения, быстро окисляющиеся и приходящие в негодность. Минус – при ударах или большой нагрузке такие пластиковые водостоки подвержены раскалыванию и требуют замены всей секции, однако они намного дешевле металлических, а их монтаж не требует специальных знаний. Вместе с тем сейчас выпускаются и более дорогие модели такого водостока, которые крепятся на достаточно сложную систему кронштейнов и обеспечены полным набором уплотнительных и колено-муфтовых соединений.

• Алюминий – легкий, но прочный, может соединяться как из секций, так и подбираться индивидуальными конструкциями из длинных, иногда до 10 метров, полос. Существенный плюс – сочетая легкость, имеет большую прочность и противостоит коррозии, сохраняет свой цвет и внешний вид длительное время, не требует окраски, хорошо поддается сверлению. Цена такого водостока оптимальна, при высоком качестве материала и его большой надежности. Минус — алюминий более тяжелый, чем пластиковые трубы, а сварка или заделка трещин, проколов, требует специального оборудования и навыков.
• Чугун – классический вид водосточной системы для частных домов и больших городских зданий. Такие металлические водостоки ставили еще наши деды и прадеды и многие из них еще служат до сих пор.

Чугун очень устойчив к внешним повреждениям, выглядит очень солидно, но очень тяжелый, а соединять его довольно сложно – требуются болтовые крепления. Кроме того такие металлические водостоки требуют постоянной покраски, а самостоятельная сверловка большой осторожности, поскольку чугунные водостоки хрупкие, несмотря на свою прочность.

• Медь – самый дорогой материал для водостока. Однако водосточные системы из меди самые долговечные, имеют оптимальный вес, прочность, покрываются слоем окисления, который добавляет внешнему виду здания элемент дороговизны, долговечности и прочности. Медь проста в установке, отлично поддается изгибу и не требует покраски, однако довольно дорого стоит и не всегда может подойти к дизайну здания, в частности цвету кровли.

Правила монтажа водосточной системы для крыши

Давайте теперь поговорим о порядке и правилах монтажа водосточной системы для крыши и обратим внимание на различия в сборке водостоков из металла и ПВХ материалов.

1. Необходимо учитывать температуру воздуха при установке. Водосток для крыши из ПВХ материалов монтируют при температуре выше +5°С. Для металлического водостока все зависит от материала, из которого изготовлен защитный слой: для пластизола минимальная температура составляет +10°С, для керамических гранул -10°С, для пурала -15°С.
2. Желоба водосточной системы нужно размещать под уклоном в сторону дождеприемника. Обычно величина уклона дана в инструкции по монтажу и установке водосточной системы для крыш. В большинстве случаев, для пластиковой водосточной системы уклон составляет 3 — 5 мм на 1 метр. Для металлической системы такое расстояние составляет 2-5 мм на 1 метр желоба. Пролет между дождеприемниками не должен быть больше 24 м.
3. Размещать держатели (крюки, кронштейны) для желоба необходимо на одинаковом расстоянии. Для начала нужно установить крайние держатели для водостоков (в начале и конце трассы водосточного желоба) отступив от края крыши не более 200 мм, а потом между ними уже размещать остальные. Расстояние между кронштейнами следует соблюдать до 50 см для водостока из ПВХ и до 60 см — для металлического. Заглушку в торце желоба системы водостока и угол поворота необходимо расположить далее чем на 20 см от держателя.
4. Край покрытия кровли должен находиться над серединой желоба. Для того чтобы снег не съезжал всей своей массой на желоб водостока, последний должен размещаться ниже линии, которую мы условно можем провести в продолжение кровли.
5. Крепление водостоков к стене здания должно осуществляться достаточным количеством держателей. Крепежи водосточных труб монтируют через каждые 2 м для небольших зданий, высота которых не превышает 10 м и через каждые 1,5 м — для зданий выше 10 м. Отступ трубы водостока от стены здания должен составлять 3-8 см. Нужный изгиб трубы получают при помощи коленей. Слив размещают на высоте 25 см от земли или 15 см от отмостки.
6. Соединение и резка изделий водосточной системы для крыши.

Пластиковые водостоки соединяют с помощью клея (холодная сварка), при помощи защелок и зажимов, или при помощи резиновых уплотнителей. Соединяя элементы пластиковой трубы водостока необходимо учесть зазор для компенсации расширения при изменении климатических условий.

Режут пластиковые водостоки, как правило, пилой с мелкими зубьями (пила по металлу или ножовка), а для отверстий применяют ножницы по металлу. Зачищают края напильником или наждачной бумагой.

Металлические водостоки соединяют при помощи уплотнителей или зажимов.

Металлические трубы нельзя резать угловой шлифовальной машиной («болгаркой»), т.к. идет разрушение покрытия материалов из-за нагрева стали.

Установка слива на крыше

Дождь – это не всегда хорошо. Например, во время атмосферных осадков вода, стекая с крыши зданий, может сильно им навредить. Падающие струйки и даже капли со временем выбивают в отмостке выбоины. Впитавшаяся в грунт вода возле дома может подтопить фундамент или подвал.

Чтобы избежать всех этих неприятностей, влагу необходимо отводить, для этого служат сливы с крыш. Они могут быть выполнены в различной вариации, но служат одной цели – защитить строение от разрушений. В этой статье мы поговорим о том, как установить сливы на крышу своими силами.

Какие элементы включает в себя система слива

Элементы водостока

Прежде чем осуществлять монтаж слива на крышу, стоит узнать, из каких элементов он состоит. В состав системы водостока входят:

Виды желобов

Кроме этих основных элементов могут использоваться и другие. Например, сетка на желоба. Она предотвращает попадание крупного мусора в водосток и не дает образовываться засорам.

В регионах с холодными зимами стоит подумать о противообледенительных системах. В них могут входить нагревательные кабели, датчики температур и другие устройства.

Виды желобов и используемый материал

Пластиковый

В продаже можно найти желоба и трубы различного диаметра. Так, первые выпускаются в диапазоне от 90 до 150 мм. Трубы можно приобрести диаметром от 75 до 120 мм. Выбор размеров будет зависеть от размеров крыши. Если площадь ската менее 70 м2, то можно приобрести желоба и трубы самого маленького диаметра.

Кроме самих размеров и форм (квадратные, круглые и другие), элементы водостока различаются по используемому материалу. В основном это металл и пластик.

Самыми распространенными в последнее время стали элементы стока из ПВХ. Благодаря особому покрытию (акрил или диоксид титана), такие изделия не боятся перепадов температур, влаги и солнечных лучей. Срок службы желобов и труб из пластика около 50 лет. Еще один плюс – это низкая стоимость.

Металлический

Металлических желобов и труб для стоков существует несколько видов. Перечислим основные из них. А именно:

• Оцинкованная сталь. Такой материал часто использовали раньше. Но в последнее время оцинкованная сталь стала вытесняться аналогом с пураловым покрытием. Это обуславливается большим сроком службы последнего. Само оцинкованное железо быстро выходит из строя под влиянием кислотных дождей. Но такой материал все же остается востребованным в виду своей дешевизны.
• Алюминий. Желоба и трубы из этого металла легкие и довольно прочные. Такие изделия служат гораздо дольше, чем оцинкованная сталь, но и стоят дороже.
• Медь. Такие изделия считаются самыми долговечными. К тому же они придают крыше изысканный вид. Но медь очень дорогой металл, поэтому такие водостоки доступны не каждому. При монтаже медных желобов и труб важно учесть одну особенность. Если крыша сделана из любого металла или имеются другие металлические элементы, то устанавливать такие изделия нельзя. Дело в том, что вода, стекая по другому металлу и попадая на медь, будет приводить к коррозии последней.
• Титан-цинк. Это самый дорогой вариант элементов систем водопровода. Такие желоба могут прослужить полтора века и больше.

Монтаж слива крыши

Варианты расположения

Все работы можно выполнять в любой сезон, но лучше всего это делать в теплый период. Летом все можно сделать гораздо быстрее и качественнее.

Монтаж кронштейнов

Примерка желобов

Подгонка

Монтаж водостока

Крепление желоба

Установка воронки

Крепление элемента

Сборка водосточной трубы

Крепеж

Подробный видеоролик по монтажу водостока с полезными рекомендациями:

Как правильно установить водостоки?

Специалисты начинают работу по установке внутреннего и наружного водостоков с вычерчивания подробной схемы, на которой указывается точки установки воронок, крепежных кронштейнов, длина и уклоны желобов. Без такой схемы не удастся обеспечить точную стыковку конструкции и ее герметичность.

По технологии монтаж водостоков для крыши начинается с разметки точек установки водоприемных воронок. Максимальное расстояние между ними по длине карниза не должно превышать 20 метров.

После этого на лобовую доску карнизного свеса крепят два крайних кронштейна – самый короткий и самый длинный. Между ними с уклоном 3 мм на 50-60 см длины карниза натягивается шнур, отмечающий низ водосточного желоба.

Одновременно контролируется правильность установки кронштейна по отношению к свесу кровли так, чтобы вода поступала точно в центр желоба.

После того, как все кронштейны выставлены и закреплены саморезами, приступают к монтажу желобов. Их соединяют в единую линию при помощи замков-защелок.

Для того, чтобы упростить эту работу, нужно приобрести пластиковый модуль, в котором желоб и воронка выполнены в виде единой конструкции. Это избавит вас от необходимости резать в желобе отверстие, подгонять его под размер воронки и герметизировать.

Расчет и порядок монтажа системы водостоков

Металлические водостоки для крыши: монтаж своими руками

Крепить желоба водостока нужно по определенным правилам:

• Угол наклона водосточного желоба должен составлять 3-5 мм на погонный метр длины. При малом уклоне вода не будет успевать сбегать в водоотлив во время сильных осадков. Больший уклон чреват переливами вблизи водостока;
• При длине водостока более 12 метров водоотливные трубы устанавливаются с обоих концов желоба, то есть уклон должен вестись в обе стороны;
• Расстояние между кронштейнами должно составлять м, во избежание провисаний;
• Установка кронштейнов для желоба должна быть выполнена таким образом, чтобы край кровельного покрытия заходил на жёлоб на одну треть или половину ширины желоба, а визуальное продолжение ската крыши находилось на высоте 25–40 мм от края желоба. Такое размещение выбрано для того, чтобы подтаявший снег с крыши проходил над желобом, не попадая в него и, в тоже время, вода во время дождей стекала точно в него.

Перед тем, как крепить водостоки, необходим тщательный подготовительный расчет с учетом перечисленных требований. При установке системы водоотлива важно правильно установить крайние кронштейны для крепления. Расстояния от крыши до желоба должны соответствовать расчетным значениям.

К примеру, при длине крыши 10 м и заданном уклоне 5 мм на 1 м разница по высоте установки крайних кронштейнов должна составлять 50 мм. Правильно установить несущие кронштейны поможет предварительная разметка. Ближайшие к концам крыши кронштейны крепятся на расстоянии 50–100 мм от края ветровой доски или на крайних стропилах. Смонтированные крюки будут служить направляющими для последующей разметки. Между крюками натягивается веревка, и по ней отмечаются точки крепления всех остальных крючьев.

Установка водоотлива

Нельзя забывать об установке уплотнительных элементов в местах соединений. Любые конструкции водостоков предусматривают установку герметизирующих элементов. Течи в непредусмотренных местах пользы не принесут.

В статье было показано, как правильно выбирать и крепить водостоки на этапах строительства и на полностью готовом строении. В конечном итоге, выбор материала и способа монтажа зависит от многих факторов, начиная от финансов и заканчивая личными предпочтениями. Не последнюю роль играет опыт строительных работ при монтаже или возможность пригласить опытных мастеров или помощников.

Как правильно установить водостоки?

Специалисты начинают работу по установке внутреннего и наружного водостоков с вычерчивания подробной схемы, на которой указывается точки установки воронок, крепежных кронштейнов, длина и уклоны желобов. Без такой схемы не удастся обеспечить точную стыковку конструкции и ее герметичность.

По технологии монтаж водостоков для крыши начинается с разметки точек установки водоприемных воронок. Максимальное расстояние между ними по длине карниза не должно превышать 20 метров.

После этого на лобовую доску карнизного свеса крепят два крайних кронштейна – самый короткий и самый длинный. Между ними с уклоном 3 мм на 50-60 см длины карниза натягивается шнур, отмечающий низ водосточного желоба.

Одновременно контролируется правильность установки кронштейна по отношению к свесу кровли так, чтобы вода поступала точно в центр желоба.

После того, как все кронштейны выставлены и закреплены саморезами, приступают к монтажу желобов. Их соединяют в единую линию при помощи замков-защелок.

Для того, чтобы упростить эту работу, нужно приобрести пластиковый модуль, в котором желоб и воронка выполнены в виде единой конструкции. Это избавит вас от необходимости резать в желобе отверстие, подгонять его под размер воронки и герметизировать.

При очень широких кровельных свесах монтаж водостокана вертикальных участках требует использования дополнительных прямых отрезков труб, которыми соединяются колена.

Сегменты вертикальной водосточной трубы крепят к стене специальными кронштейнами, снабженными хомутами. Их устанавливают по отвесу так, чтобы на 1 погонный метр трубы приходилось не менее двух креплений. В нижней части труба заканчивается отводным коленом, которое направляет воду в ливневую канализацию. Его ставят на высоте 30-40 см от уровня отмостки.

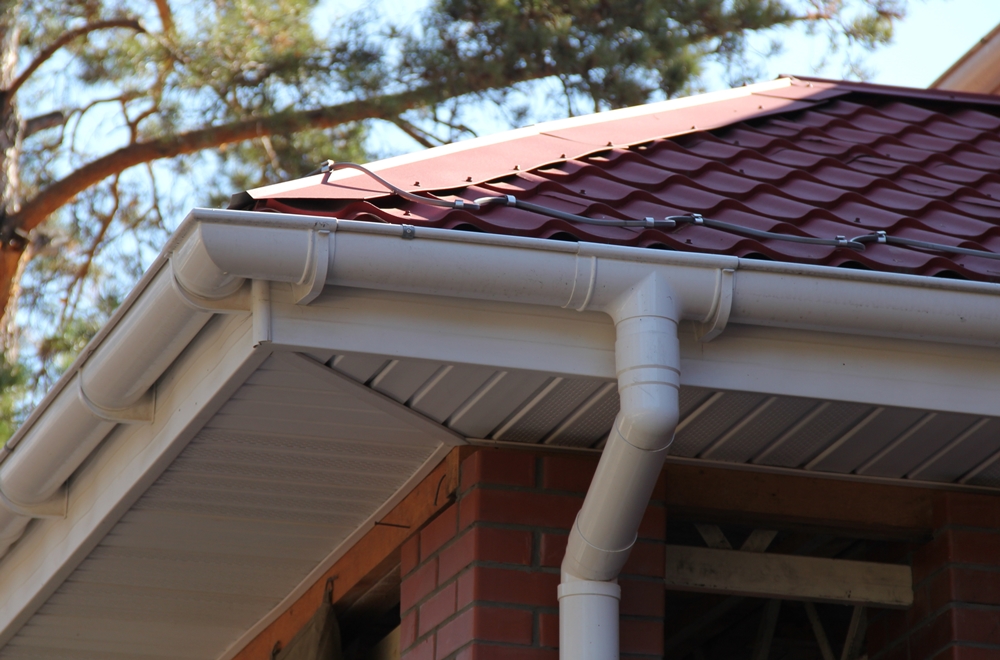

Когда установка водостока полностью завершена, можно приступить к монтажу греющего кабеля.

Его ставят не только в водосточном желобе, воронках и внутри труб-стояков, но также на краю карнизного свеса. Только такой комплексный монтаж исключает образование ледяных пробок, перекрывающих движение воды.

Процесс крепления греющего кабеля довольно прост и заключается в фиксировании его на специальных зажимах. А вот для того, чтобы собрать работоспособную схему, нужны базовые знания в области электротехники и подробное знакомство с инструкцией фирмы-изготовителя.

Отвечая на вопрос о том, как сделать водосток своими руками быстро и недорого, можно дать один полезный совет. Довольно дорогие стандартные водосточные желоба и трубы можно заменить на более дешевые пластиковые, предназначенные для внутренней канализации.

По сути, набор фасонных и погонажных элементов для водостока и канализации абсолютно идентичен. Исключением являются открытые желоба, которые можно легко сделать из обычной канализационной трубы диаметром 100 мм, аккуратно разрезав ее по всей длине болгаркой.

На рынке продаются пластиковые канализационные трубы разной длины (от 0,5 и до 4 метров). Поэтому их нетрудно скомбинировать так, чтобы с минимальными отходами собрать желоб нужной протяженности. Для сборки самодельной водосточной системы можно использовать стандартные кронштейны и воронки.

Для более плотной стыковки разрезанную трубу на участке раструба нужно загерметизировать силиконом, а по бокам поставить два коротких винта с гайками для обжима.

Устанавливаем водосток на кровлю из профнастила

Устройство кровли из профнастила – сложный, многостадийный процесс, который требует соблюдения множества нюансов. Крыша любого здания – будь то скромный загородный домик или капитальное городское строение – состоит из большого количества конструктивных элементов, каждый из которых нуждается в правильной и внимательной установке.

Если проявить халатность и недобросовестность хотя бы на одном этапе строительства крыши из профнастила, её эксплуатация может стать мучением на долгие годы. Одним из важных элементов конструкции крыши является водосток, об устройстве которого мы и расскажем в этой статье.

Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Монтаж водостоков

Чтобы создать водовод кровли своими руками, следует приготовить:

• инструмент для вальцовки;
• молотки;
• ножницы по металлу;
• форму для изготовления желобов;
• инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Оформление изгибов

Ошибки при монтаже водовода

1. Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
2. Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
3. Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
4. Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
5. Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
6. Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

• Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
• Уклон желобов проверяют уровнем, теодолитом или нивелиром.
• Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
• Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора. Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период.

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Установка водостоков своими руками: нюансы, на которые важно обратить внимание

Чтобы водосточная система прослужила несколько десятков лет, нужно придерживаться основных правил монтажа.

Важно: обеспечить небольшой уклон желобов в сторону слива для естественного стока вод.

• Главное условие правильной работы водосточной системы: нужно обеспечить уклон желобов 3-7 градусов в сторону слива для естественного стока вод.
• Расстояние между серединой крюка кронштейна и краем свеса крыши должно быть не менее 300 и не более 400 мм. Проигнорируете это правило крепления водостока к крыше – и вода во время дождя будет течь мимо желоба; водосточная система окажется неэффективной.
• Количество сливов определяется длиной ската: на каждые 12 м нужен один слив. К примеру, если длина ската 12 м, то устанавливается один слив. Если скат длиной 13 м – то понадобится уже два.
• Если высота дома менее 10 м, допускается расстояние между хомутами до 1,8 м. Если больше 10 м, то оно не должно превышать 1,5 м.
• Диаметр водосточной трубы с одной стороны больше, чем с другой. При их наращивании по длине больший диаметр должен быть сверху.
• Чтобы водосточная система не обледенела (чистить и удалять лед из труб – удовольствие сомнительное), в систему устанавливают греющий кабель.

Выбор водостока

Чаще всего подбор и установка водосточной системы и монтаж кровли происходят одновременно, поэтому и заказывать их тоже нужно одномоментно.

Если здание имеет сложную конфигурацию крыши, то для расчета сливов придется провести тщательный анализ ее площади и геометрии, а также обязательно возможных максимальных объемов стоков. Неверно произведенный расчет приведет к переполнению желобов, и вся система водоотведения станет бесполезной.

Важно также подобрать такой вариант сливов, который будет гармонировать с кровлей и фасадом дома.

В конечном итоге весь процесс выбора сводится к определению трех параметров:

• материала, из которого будут изготовлены сливы;
• размеров элементов системы;
• формы элементов.

Основные правила установки

Предположим, что вы определились с типом водостока, подобрали форму элементов для нее и готовы приступить к установке.

Перед тем, как смонтировать водосток, необходимо ознакомиться с основными правилами установки:

1. Расстояние от трубы до стен должно быть 3-8см. Плотное прилегание приведет к увлажнению стены;
2. Желоб всегда устанавливается с наклоном к стоку, чтобы вода не скапливалась и не переливалась через верх;
3. Герметизации мест стыков элементов системы. Например, при сборке составных частей водостока может использоваться клеевое крепление, холодная сварка, резиновые уплотнители.

Определить, какой вариант лучше, особенно когда осуществляется устройство водосточных труб, сложно. Ведь каждый способ имеет свои минусы и плюсы:

1. • Резиновые уплотнители предохраняют от протеканий, хорошо переносят механические воздействия, но чувствительны к перепадам температурного режима;
   • Клеевое соединение обеспечивает надежность системе, но его нельзя демонтировать;
   • Холодная сварка (молекулярная) обеспечивает высокую прочность соединения, но при линейной деформации элементов приводит к их растрескиванию.

В итоге, право выбора способа крепления остается за вами.
