2.1. Устройство кровли. Подготовка основания под кровлю

Подготовка основания под кровлю

1. Все поверхности оснований из железобетона, бетона и штукатурка из цементно-песчаного раствора должны быть огрунтованы составом из битума БН 90/10 и керосина (праймером), приготовленного в соотношении (по весу) 1:3. Расход грунтовки составляет 0,3-0,5 кг/м².

2. В стяжках под кровельный ковер на покрытиях зданий и соружений выполняют температурно-усадочные швы шириной 5-10 мм, разделяющие стяжку из цементнопесчаного раствора на участки не более 6 х 6 м, а из песчаного асфальтобетона — не более 4 х 4 м. Швы должны располагаться над швами несущих плит (в холодных покрытиях) и над температурно-усадочными швами в монолитной теплоизоляции. По ним укладывают полоски шириной 150-200 мм из рулонного материала и приклеивают их точечно с обеих сторон шва.

3. При устройстве выравнивающей стяжки из цементнопесчаного раствора, укладку последнего производят полосами шириной не более З м ограниченными рейками, которые служат маяками. Раствор подают к месту укладки по  трубопроводам при помощи растворонасосов или в емкостях на колесном ходу. Разравнивают цементно-песчаную смесь правилом из металлического уголка, передвигаемым по рейкам.

4. После или в процессе высыхания (через 8-10 суток после укладки) стяжки ее грунтуют (см. п. 3.1.1.); грунтовку наносят при помощи окрасочного распылителя либо кистями (при малых объемах работ). При устройстве выравнивающей стяжки из асбестоцементных листов их грунтуют и укладываю в 2 слоя с разбежкой швов. Швы между листами сборной стяжки проклеивают полосами наплавляемого рулонного материала шириной 100… 150 мм.

5. При устройстве выравнивающей стяжки из литого асфальта его укладывают полосами шириной до 2 м (ограниченными двумя рейками или одной рейкой и полосой ранее уложенного асфальта) и уплотняют валиком или катком весом 60-80 кг.

6. Перед выполнением монолитной теплоизоляции на цементном вяжущем производят нивелировку поверхности несущих плит для установки маяков, служащих основанием под рейки для укладки бетонной массы полосами на необходимую высоту.

7. Теплоизоляционные работы совмещают с работами по устройству пароизоляционного слоя (если он требуется по проекту), выполняя их "на себя". Это повышает сохранность теплоизоляции при транспортировании материалов.

8. Теплоизоляционные плиты должны плотно прилегать друг к другу. Если ширина швов между плитами превышает 5 мм то их заполняют теплоизоляционным материалом.

9. Замоченная во время монтажа теплоизоляция должна быть удалена и заменена сухой.

10. Теплоизоляционные работы не должны опережать работы по устройству нижнего слоя кровли. Как правило, их последовательность должна обеспечивать устройство нижнего слоя кровельного ковра в ту же смену, что и укладка теплоизоляционных плит перед устройством теплоизоляционных слоев основание должно быть сухим, обеспыленным, на нем не допускаются уступы, борозды и другие неровности. Требования к ровности основания приведены в таблице 4 и 5.

Содержание

• Введение
• Общие положения руководства по применению Армокрова
• 1.1. Конструктивные решения кровли. Требования к применяемым материалам
• 1.2. Конструктивные решения кровли. Требования к основанию под кровлю
• 1.3. Конструктивные решения кровли. Требования к изоляционным слоям
• 1.4. Конструктивные решения кровли. Требования к элементам покрытия
• 2.1. Устройство кровли. Подготовка основания под кровлю
• 2.2. Устройство кровли. Устройство водоизоляционного ковра
• 3.1. Конструктивные решения гидроизоляции. Требования к изоляционным слоям
• 3.2. Конструктивные решения гидроизоляции. Требования к основанию под гидроизоляцию
• 4. Выполнение гидроизоляции
• 5. Условия выполнения изоляционных слоев
• 6. Содержание и обслуживание кровель. Дефекты рулонных кровель из наплавляемых материалов и способы их устранения
• 7. Контроль качества и правила приемки работ
• 8. Охрана труда и техника безопасности

Общая характеристика и виды мягкой кровли

Мягкая кровля – современный строительный материал, изготавливаемый на основе стекловолоконных листов, в обеих сторон пропитанных резинобитумом.

Как правильно положить рубероид на крышу, чтобы он служил долгие годы.

Как установить снегозадержатели на крыше, можно прочитать в специальной статье.

Отличительным свойством резинобитума является высокая степень герметичности и влагостойкости. Именно этими качествами объясняется популярность этой кровли в современном строительстве. Мягкая кровля содержит также особую посыпку, которая увеличивает ее износостойкость и не позволяет рулонному покрытию склеиваться.

Данный материал является идеальным выбором для покрытия крыш с углом наклона менее 11 градусов.

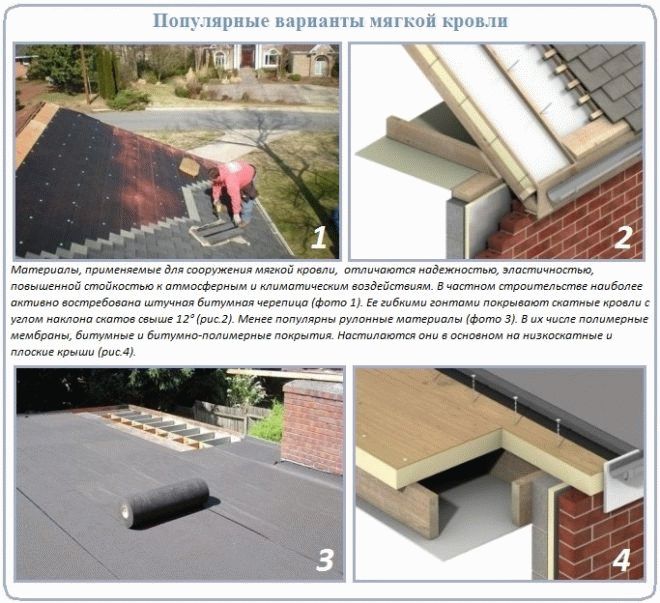

К мягкой кровле относятся гибкая, или битумная черепица, рулонная, или мембранная кровля.

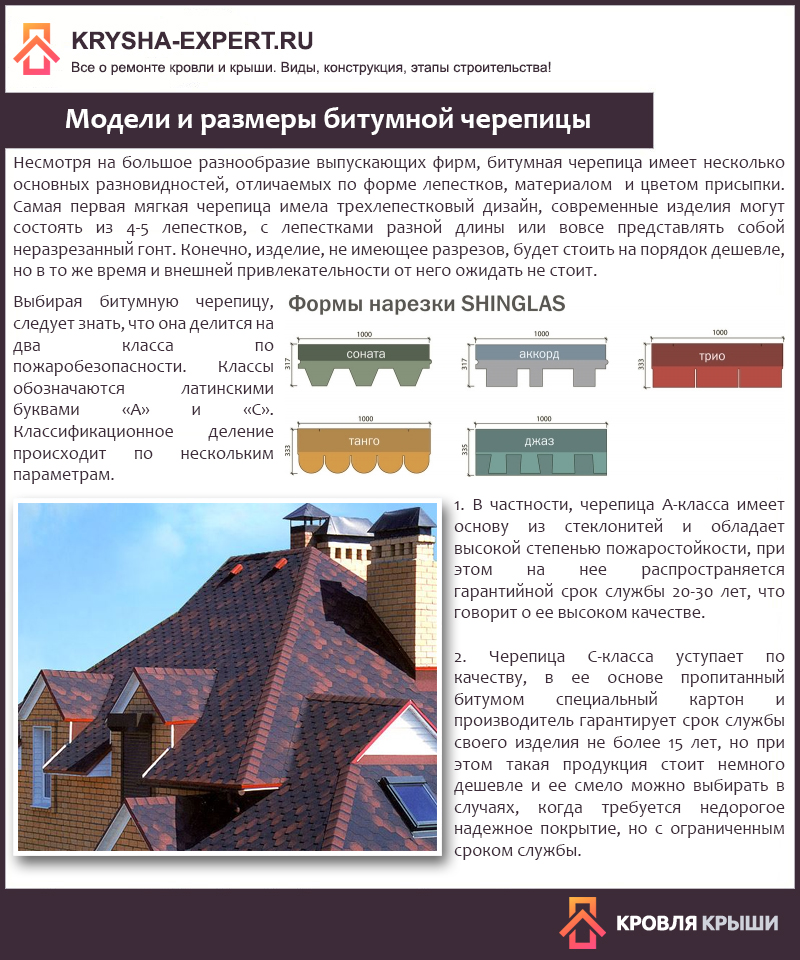

Мягкая черепица

Мягкая гибкая, или битумная черепица иначе называется штучной мягкой кровлей, кровельной плиткой, гонтом, шинглсом. Пожалуй, это самый распространенный вид кровли, который является аналогом керамической разновидности черепицы.

Мягкая черепица представляет собой плоский лист с вырезанными на одном краю фигурчатыми узорами. Основой мягкой черепицы является нетканый прессованный стеклохолст, который может выдерживать большие нагрузки и почти не подвержен деформации. Черепица данного типа бывает разных форм: треугольной, овальной, шестиугольной. Обычно она имеет размер 1х0,33 м.

Одним из основных плюсов мягкой черепицы является возможность ее использования для покрытия кровель с куполами и башнями или крыш необычной формы.

Рулонная кровля

Второе название данного вида кровли – битумно-полимерная. Нередко она становится единственным решением для устройства крыш зданий сельскохозяйственного назначения, железобетонных и кирпичных построек.

Рулонная кровля изготавливается на основе стекловолокна или материала синтетического происхождения. Это гарантирует высокие гидроизоляционные свойства материала.

Недостатком рулонной кровли является ее паропроницаемость.

Так как при укладке рулонной кровли применяется горелка, необходимо, чтобы материал не горел, а плавился. В обратном случае укладка не может быть качественной.

Мембранная кровля

Другое название мембранной кровли – кровля из ПВХ-мембран. Она представляет собой мембраны, изготовленные из ТПО, ЭПДМ и ПВХ.

Одной из важнейших особенностей технологии устройства кровли этого типа является то, что швы закрепляются с помощью горячего воздуха, и это гарантирует высокий уровень их прочности. Мембрана прикрепляется механически способом при помощи дополнительных проклеек. Крепление может осуществляться также к кровельной стяжке. Благодаря мембранной структуре гарантируются прочность, надежность полотна и длительный срок эксплуатации.

Какой шаг обрешетки под мягкую кровлю выбрать, что учитывать в стропильной системе

Обустройство мягкой кровли имеет массу нюансов, требующих особого внимания. В частности, приходится тщательно продумывать конструкцию обрешетки, чтобы кровля могла реализовать свои достоинства. Достоинств, кстати, немало – мягкая кровля отлично выдерживает любые природные явления, довольно просто монтируется и позволяет создать практически любой экстерьер здания. В данной статье будет рассмотрено устройство обрешетки под мягкую кровлю и тонкости ее монтажа.

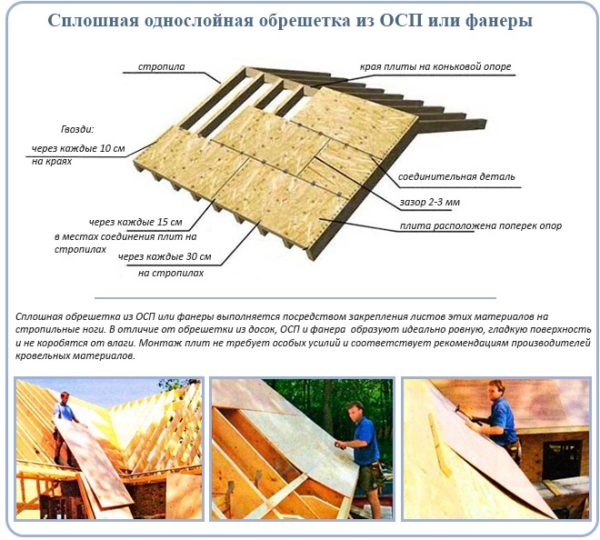

Обрешетка под мягкую кровлю: однослойная и двухслойная сплошные конструкции

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

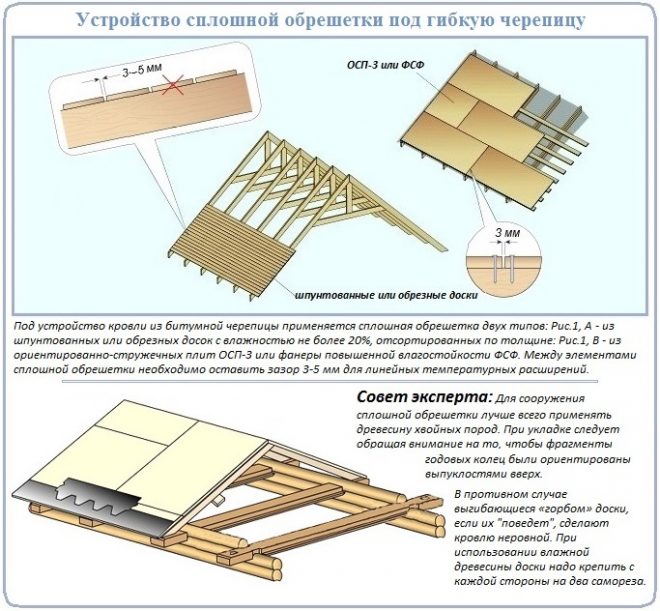

Разновидности обрешетки под гибкую черепицу

Сплошная обрешетка из досок под гибкую черепицу для предотвращения провисания

Обрешетка под мягкую кровлю монтируется сплошным покрытием. Существует 2 вида каркасов: однослойный и комбинированный.

Однослойный настил

При монтаже однослойной основы все части обрешетки прибивают по направлению конька к стропильным ногам. Для работы применяют тесаные доски, плиты ОСП или фанерные листы. Разреженный вариант не используют часто, так как мягкое покрытие будет провисать.

Двойной настил

В этом случае сочетается несколько слоев, для изготовления которых можно выбрать разные материалы. Первый из них представляет собой разреженную обрешетку под ОСБ на крышу. Для ее обустройства брусья или доски укладывают вразгон. Второй слой изготавливают из досок, фанеры или полотен ОСБ. Благодаря такой схеме есть возможность формирования теплоизоляционного пирога и вентиляционного зазора. Такая конструкция больше подходит для современных гибких кровельных материалов.

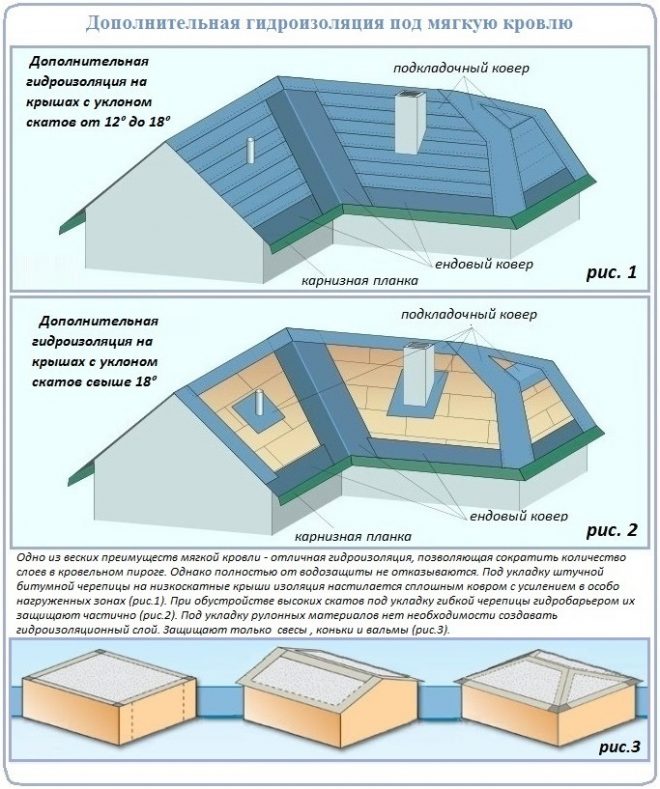

Рулонные изделия

Такие покрытия обеспечивают высокую степень надежности от проникновения влаги. Рулонные материалы изготавливаются на основе строительного картона или стеклохолста. Основу промазывают битумом с двух сторон, что позволяет обеспечивать высокую гидроизоляцию. Благодаря этому свойству минимальный угол наклона такой кровли практически не ограничен. Материал позволяет использовать его в качестве покрытия как для скатных, так и для мало уклонных поверхностей, уклон которых принимается равным 1-2 %.

Угол наклона влияет лишь на количество укладываемых слоев. Для плоской крыши потребуется уложить полотна в 4-5 слоев. Для скатной кровли с большой крутизной может быть достаточно 2-3 слоев. Универсальность дополняется низкой стоимостью. Но чаще всего материал укладывается на поверхности, где уклон небольшой. Для скатных покрытий рулонные изделия не обладают достаточной привлекательностью.

Рекомендации профессионалов

Для обеспечения лучших качеств кровельного пирога есть смысл прислушаться к рекомендациям, перечисленным ниже. Обратите внимание — советы даны практиками, которые ни один год занимаются монтажом кровель.

Создание паробарьерной изоляции

Пароизоляция дает возможность исключить проникновение паров воды в толщу теплоизолятора из помещения. Монтаж пароизоляционной пленки осуществляется внахлест, после чего её скрепляют соединительной лентой. Пароизоляционная пленка монтируется вплотную к утеплителю.

Обеспечение надежной теплоизоляции

Обратите внимание на то, что сам по себе утеплитель не греет, а только задерживает воздух собственными волокнами, иначе говоря — исполняет роль теплоизолятора.

При создании слоя теплоизоляции необходимо не допускать «намокания» утеплителя с помощью слоя гидроизоляции. Если утеплитель намокнет — это станет причиной значительного ухудшения его теплоизолирующих качеств.

Монтаж теплоизоляции нужно делать, когда величина влажности деревянных элементов, пребывающих в конструкции кровли, снизится до 18%.

Укладка слоя гидроизоляции

Здесь самое главное — не перепутать типы пленки для кровли.

Лучше при монтаже лишний раз перечитать инструкцию — особенно в том случае, если приходится работать с малознакомым материалом.

Подготовка крыши под мягкую кровлю – особенности технологии

Битумная черепица в последние годы стала одним из самых популярных кровельных покрытий, благодаря своему оригинальному внешнему виду, имитирующему классическую керамическую черепицу.

Простая технология фиксации гонтов с помощью самоклеящегося слоя упрощает самостоятельную укладку материала, но перед началом монтажных работ конструкции крыши требуется основательная подготовка.

В этой статье мы расскажем, как выполняется устройство кровельного пирога под мягкую черепицу.

Технология подготовки

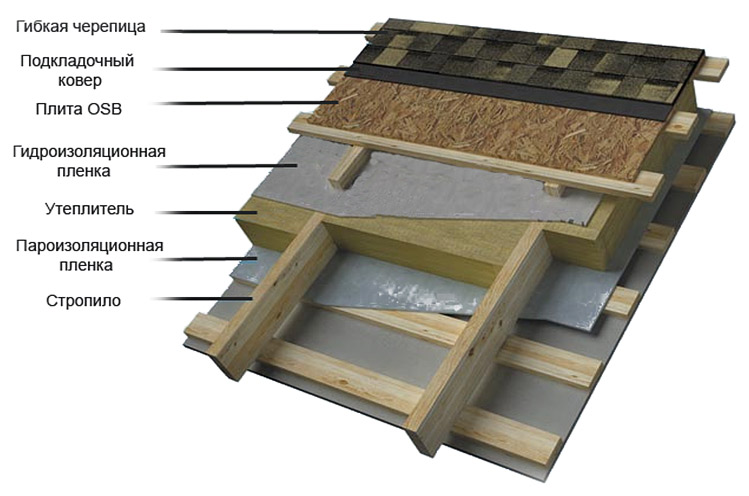

Кровельный пирог, с помощью которого выполняется устройство мягкой кровли, состоит из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, подкладочного ковра и финишного покрытия. Качество конструкции зависит от правильности расчета, очередности и совместимости материалов. Подготовка крыши под мягкую черепицу производится следующим образом:

• В первую очередь, необходимо проверить состояние стропильного каркаса. Все сгнившие элементы нужно заменить. Выполнить повторную обработку антипиреном и антисептиком.
• Поверх стропил полосами с нахлестом закрепить паропроницаемую мембранную гидроизоляцию. Гидроизоляционный материал фиксируют строительным степлером с провисанием, чтобы избежать разрыв в случае протечки.

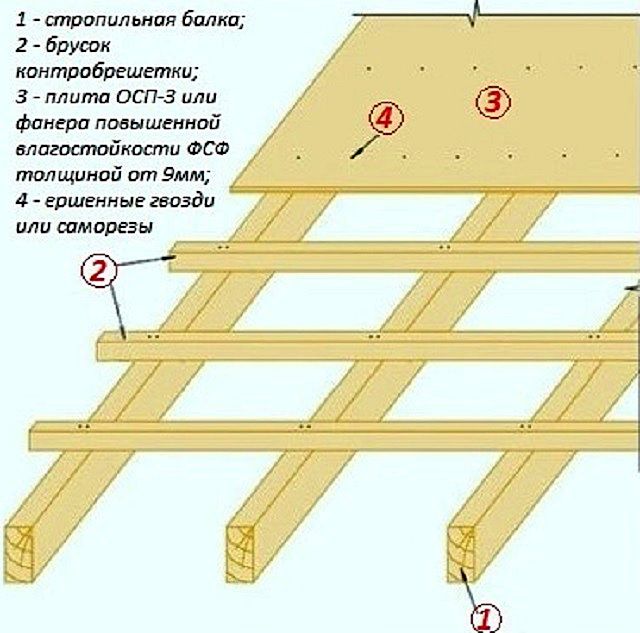

• Поверх гидроизоляции приколачивают рейки контробрешетки толщиной 3-4 см для обеспечения вентиляционного зазора. Затем перпендикулярно стропилам фиксируют разреженную обрешетку из обрезной доски с шагом 30-50 см.
• На дополнительную обрешетку приколачивают листы фанеры или ОСБ, делая между ними зазор 1-3 мм.
• На сплошное основание укладывают подкладочный ковер, на который в последствии настилают мягкую кровлю.

Опытные мастера отмечают, что устройство качественного, надежного основания делают битумную кровлю более долговечной и устойчивой к механическим повреждениям. Поэтому в процессе работу нужно неукоснительно соблюдать технологию и рекомендации производителей.

Материалы для изготовления сплошной обрешеткиПодкладочный ковер под мягкую кровлю

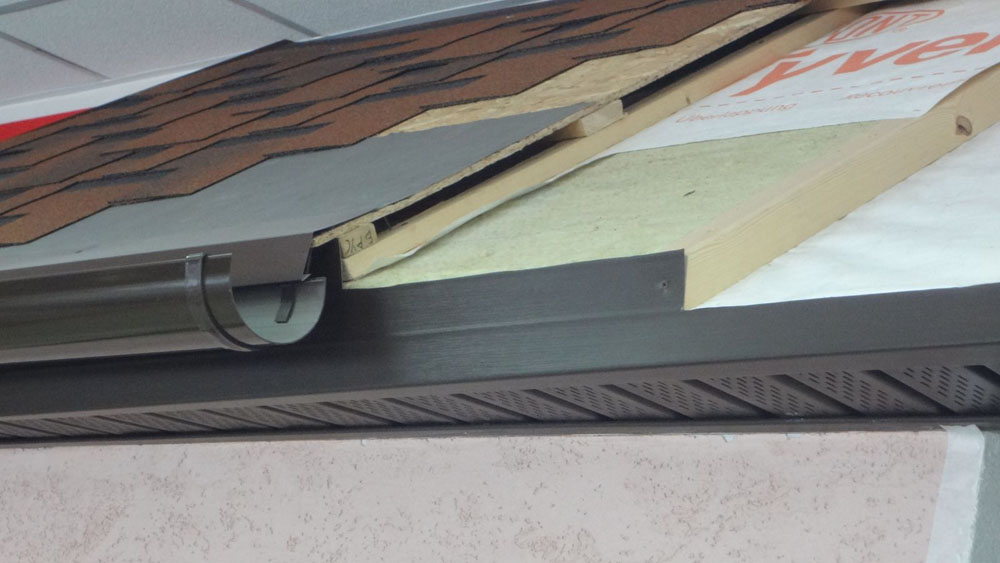

Особенности установки капельника

Капельник считается важным элементом в устройстве обрешетки под мягкую кровлю, так как отвечает за защиту от неблагоприятного воздействия влаги. Изгиб изделия зависит от угла наклона крыши, его величина варьируется от 100 до 130 градусов. Крепят капельник на край крыши, вертикально направляя его вниз, чтоб вода стекала на землю. Среди особенностей следует выделить такие характеристики:

• Для изготовления капельника используют оцинкованную сталь, которая не имеет склонности ржаветь;
• Для того чтоб не портить эстетический вид здания, цвет капельника следует подбирать под оттенок крыши;
• Чтобы полностью защитить кровлю и фасад, следует протянуть капельник по всему периметру постройки;
• Устройство способно обеспечить защиту от ветровых потоков.

Вот мы и познакомились со всеми особенностями создания обрешетки для зданий с мягкой кровлей. Следуйте всем советам и рекомендациям,  и у вас обязательно все получится!

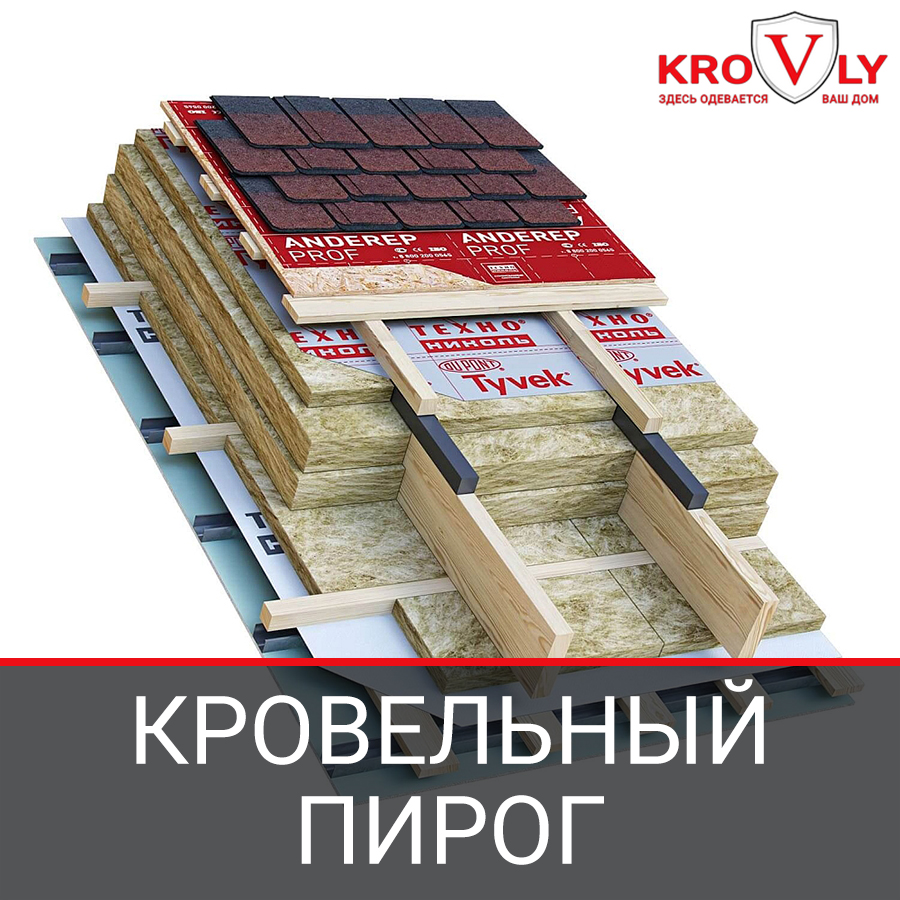

«Кровельный пирог» и узлы кровли

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.

Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

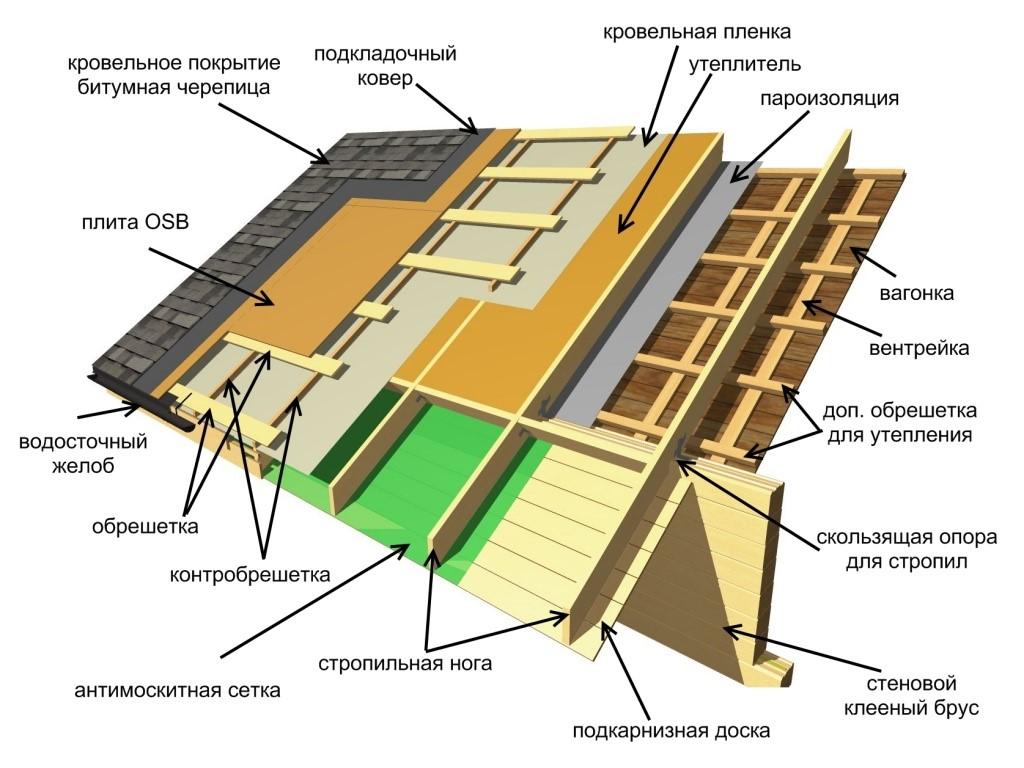

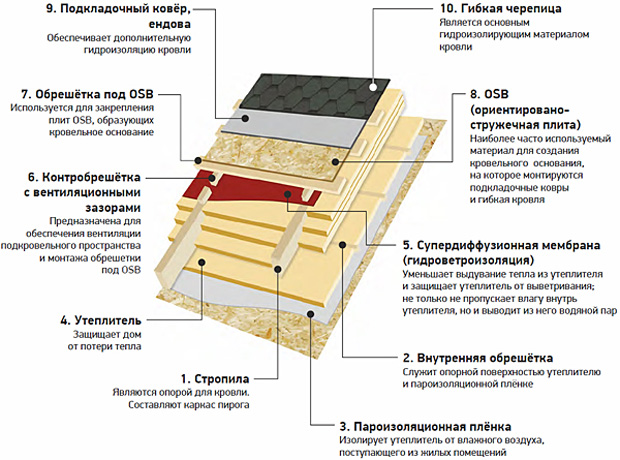

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

1. Гибкая черепица RUFLEX
2. Подкладочный ковёр RUFLEX
3. Основание под черепицу (ОСП-3, ФСФ)
4. Обрезная доска, либо брус с шагом расчитанным по проекту
5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
6. Супердиффузионная мембрана (гидроизоляция)
7. Утеплитель (плотностью 30-140 кг/м3)
8. Стропильная балка
9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить «мостики холода»
10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
11. Пароизоляционная пленка
12. Доска (каркас для создания воздушного зазора 2-5 см)
13. Подшивка

Примечание:

1. Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п.3)
2. Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

1. пропитка стропильной конструкции антисептиком
2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски
7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов. Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах — поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа.

Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства.

Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек.

Наружные работы

1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации — 150 мм.

   Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки

2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см.

   зазоров от края карниза

3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX — универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

• доступная стоимость
• безотходность монтажа
• малый вес
• высокая устойчивость к атмосферным воздействиям
• отсутствие влагопоглощения
• отличная звуко- и теплоизоляция
• простота укладки
• долговечность (от 35 лет)
• широкая цветовая гамма
• шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки.

Устройство кровельного пирога важно знать перед началом строительства — это позволит рационально закупать материалы, необходимые для монтажа крыши.

Обобщение

Кровельным пирогом в понимании обычного человека можно назвать комплекс «слоев», которые входят в понятие «крыша» дома. Материалы, которые обеспечивают комфортное проживание в мансардных комнатах либо же «не протекающий» чердак, укладываются слоями, поэтому их сравнили со слоеным пирогом.

От правильного исполнения кровельного пирога зависит даже срок службы дома, поэтому экономить на материалах или работе – далеко не самая лучшая идея. Крыша защищает весь дом от воздействия окружающей среды, поэтому данной системе необходимо уделить особое внимание.

Без всех необходимых элементов любая система будет неправильно работать, поэтому каждый слой пирога очень важен. Одним из правил работы с утеплителем является соблюдение его в сухом состоянии. В этом помогут гидроизоляция и пароизоляция. Для отвода влаги и соблюдения температурного режима делаются вентиляционные зазоры. В борьбе с обледенением можно даже купить специальное термооборудование. Не стоит забывать про водостоки и снегозадержатели.

Кровельный пирог обеспечит не только теплую зимой и прохладную летом мансардную комнату, но и защитит от неприятных звуков из-за ударов об кровельный материал. Это второй по важности этап строительства дома, поэтому ему нужно уделить соответственную сумму денег и количество времени.

Окрашивание листов шифера

Технология шиферной кровли позволяет производить окрашивание листов шифера для улучшения его свойств и внешнего вида крыши здания. Слой краски, который образуется на поверхности материала:

• надежно защищает шифер от атмосферных влияний, что увеличивает его срок эксплуатации;
• предотвращает появление на материале мхов и лишайников;
• повышает водоотталкивающие свойства шифера;
• создает красивый вид кровли.

Для окрашивания листов шифера из асбестоцемента применяются следующие виды красок.

Водно-дисперсионная краска, иногда ее называют акриловой, имеет следующие достоинства:

• плотно и равномерно покрывает всю поверхность материала, при этом микротрещины и незначительные сколы затягиваются пленкой. Это увеличивает срок эксплуатации всей крыши;
• покрытие шифера приобретает гидрофобные свойства, которые способствуют более эффективному удалению воды с кровли. Лучше всего использовать этот краситель для плоских крыш или конструкций с небольшим уклоном;
• зимой снег и наледь сходят с крыши быстрее, что снижает механическую нагрузку на систему стропил.

Алкидные красители также обладают определенными достоинствами:

• большая вязкость делает поверхность шифера более гладкой и придает достаточную устойчивостью к внешним воздействиям атмосферы;
• после высыхания, пленка краски обладает прекрасной эластичностью, из-за чего отсутствует эффект образования трещин;
• присутствие в составе красителя специальных пигментов хорошо защищает поверхность от воздействия прямых солнечных лучей и предотвращает выцветание.

Защитный слой красителя значительно уменьшает выделение асбеста в воздух и увеличивает срок эксплуатации покрытия примерно в два раза.

Покраску шифера рекомендуется проводить в два слоя при температуре окружающей среды от 5 до 25 градусов.

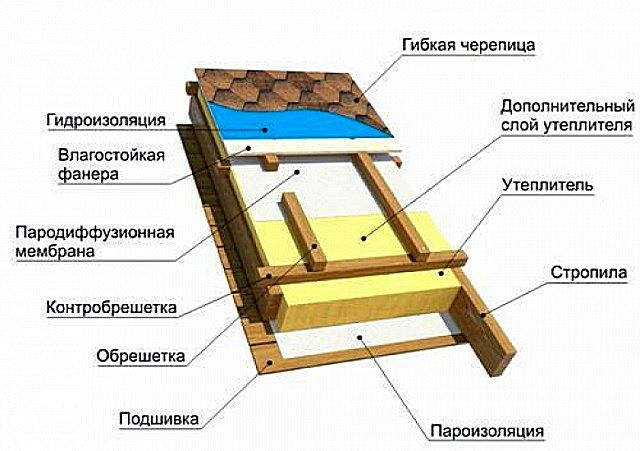

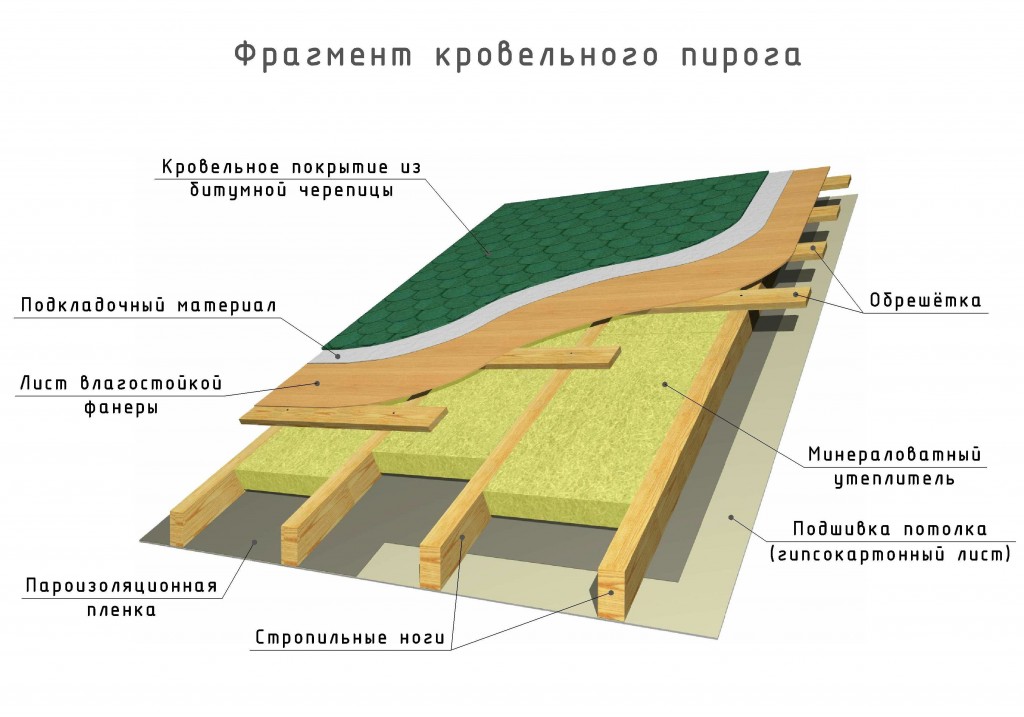

Кровельный пирог под мягкую кровлю

Этим названием обозначается конструкция мягкой кровли, заполняющая пространство крыши между ее наружной и внутренней гранями, то есть пространство внутри стропильного каркаса. Она состоит из наслоений различных материалов, каждый из которых выполняет свою функцию. Из-за своей слоистости конструкция и имеет название, аналогичное наименованию кулинарного изделия.

Пирог кровли под мягкую черепицу улучшает гидроизоляционные свойства крыши, обеспечивает ее утепление. За каждую из этих функций отвечают отдельные слои, например, для повышения влагостойкости в пирог включается гидроизоляционный слой. Количество составляющих пирога зависит от типа кровли: утепленные крыши требуют прокладки большего числа слоев.

А теперь рассмотрим схему кровли под мягкую черепицу более подробно.

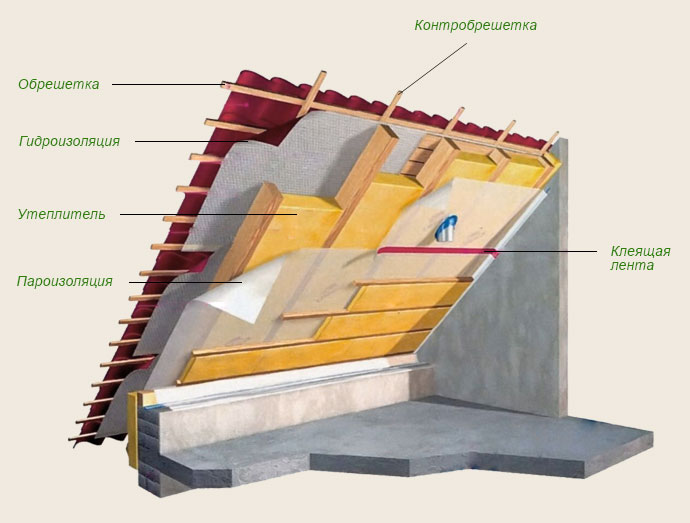

Строим утеплённую мансардную крышу без ошибок
