Диаметр арматуры для армопояса дома из газобетона

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Армопояс для стен дома из газобетона

[rek_custom1] Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

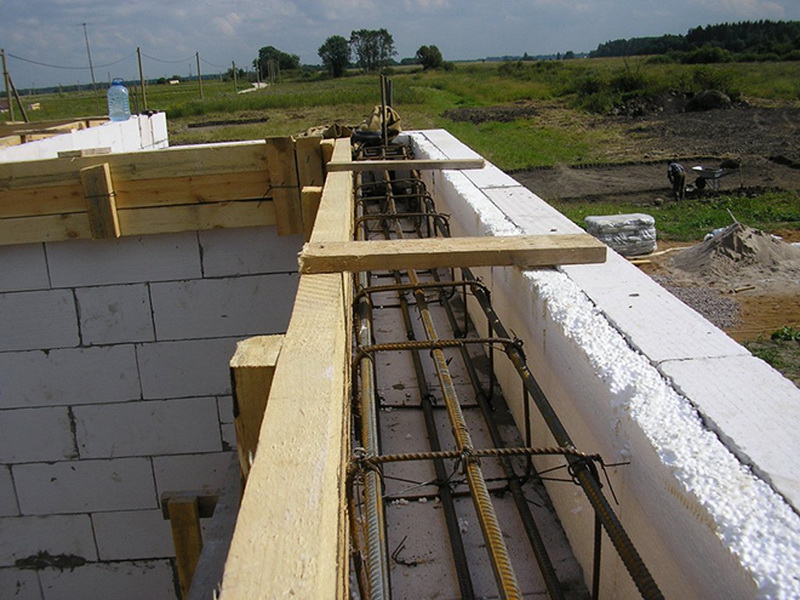

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе.
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
2. Армопояс может выровнять стены по горизонтали.

3. Придание жесткости всему зданию из газобетона.
4. Локальные нагрузки распределяются равномерно на несущие стены.

5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

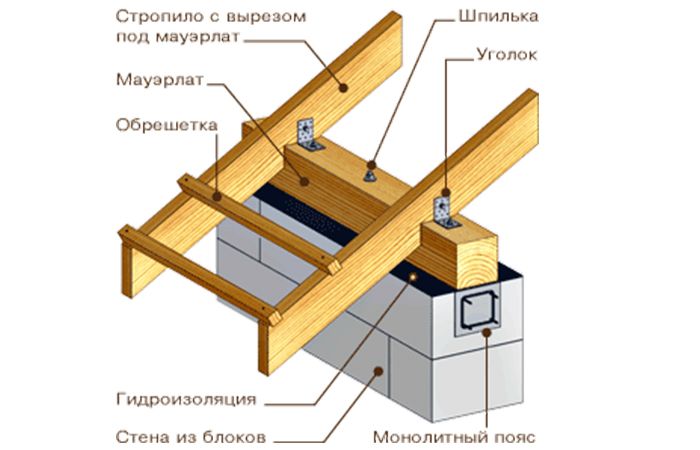

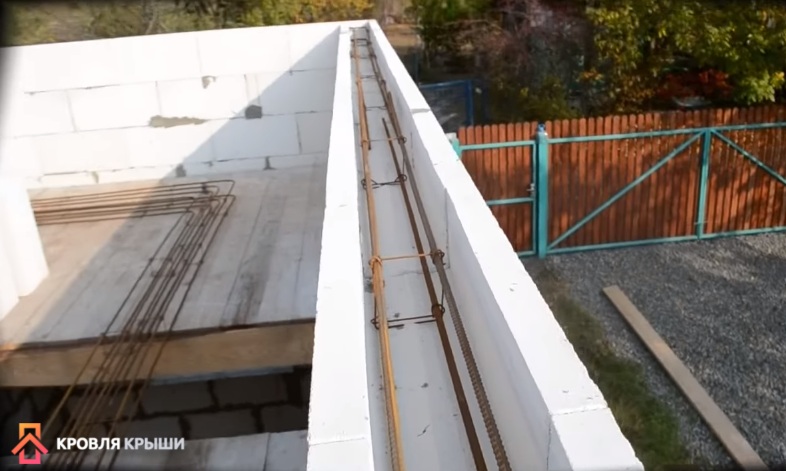

Армопояс под мауэрлат

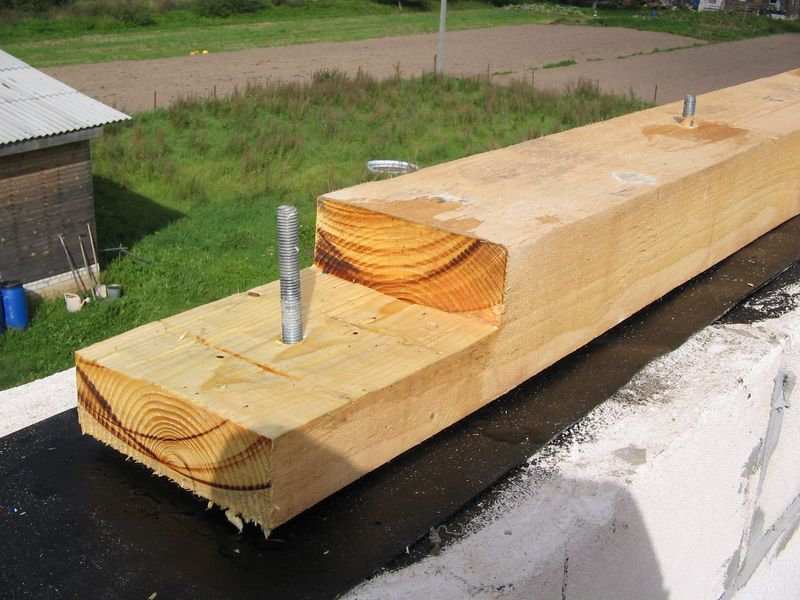

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

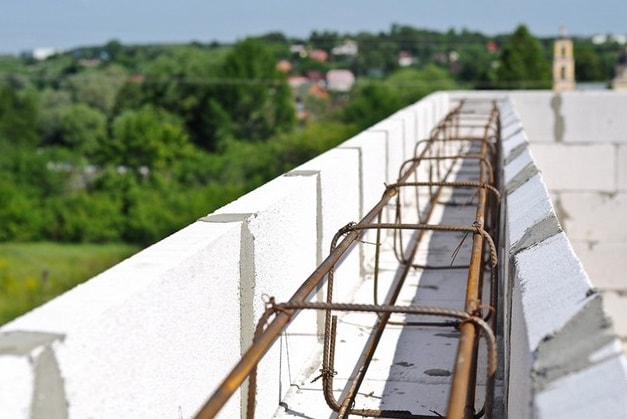

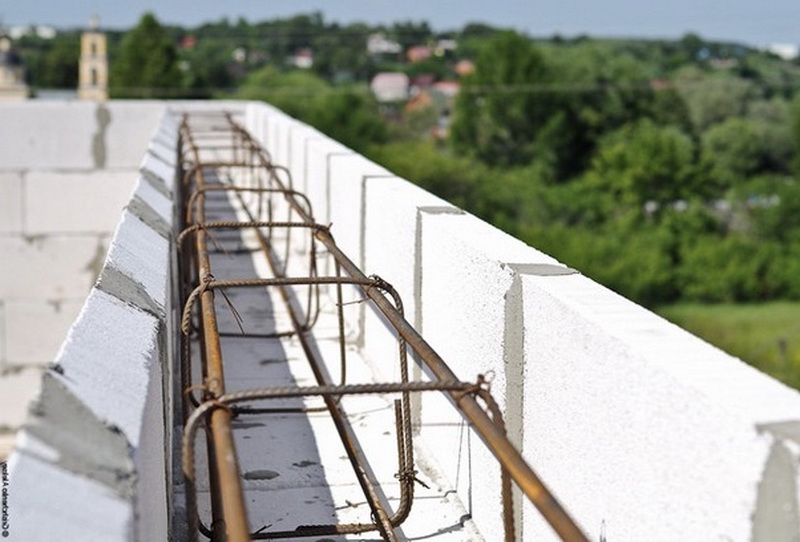

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.

6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.

10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса.

И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен.

Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Армопояс из кирпича на стены из газобетона

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

1. Возведение стен должно осуществляться на надежном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Особенности крепления мауэрлата к газобетону без армопояса

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим способом, с закладкой арматуры и бетонированием ленты. С другой стороны, проблема заключается лишь в соблюдении технологии, в этом нет никаких секретов, и при должном терпении и аккуратности закрепить деревянный брус без армопояса не составит особого труда.

Прежде всего, необходимо знать условия, при соблюдении которых можно прикрепить мауэрлат к газобетону без армопояса:

• В конструкции каркаса крыши стропила не должны создавать дополнительной распирающей нагрузки на верхнюю кромку стен;
• Здание и крыша в первую очередь ориентированы на местности так, чтобы ветровые потоки создавали минимальное давление на кровельные скаты;
• Наклон кровли выбран достаточно большим, чтобы в зимнее время тяжелый снежный покров выдавливал стропила и мауэрлат за пределы верхней кромки стен.

Совет! Способ, как закрепить мауэрлат без армопояса, нужно выбрать до того, как будут выложены стены. Принять решение нужно до того, как будут выложены последние три ряда блоков. Именно на уровне третьих сверху рядов закладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона. Ситуация со стропилами станет более понятной, если взглянуть на приведенную ниже схему.

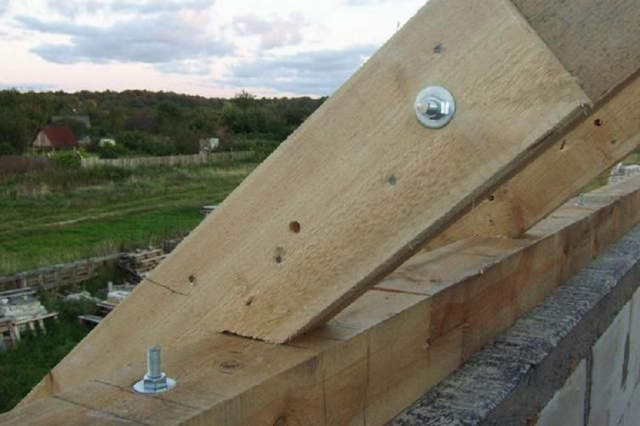

Висячие стропильные балки после установки и выравнивания на коньке и мауэрлате обязательно соединяют-стягивают горизонтальными брусовыми стяжками.

Если наслонную балку ставят на коньковом прогоне с использованием шарнира, то пятку стропила, которой она опирается на поверхность мауэрлата, нужно закрепить на скользящем соединении. В противном случае вес кровли оторвет деревянный брус от поверхности.

Как правильно сделать армопояс?

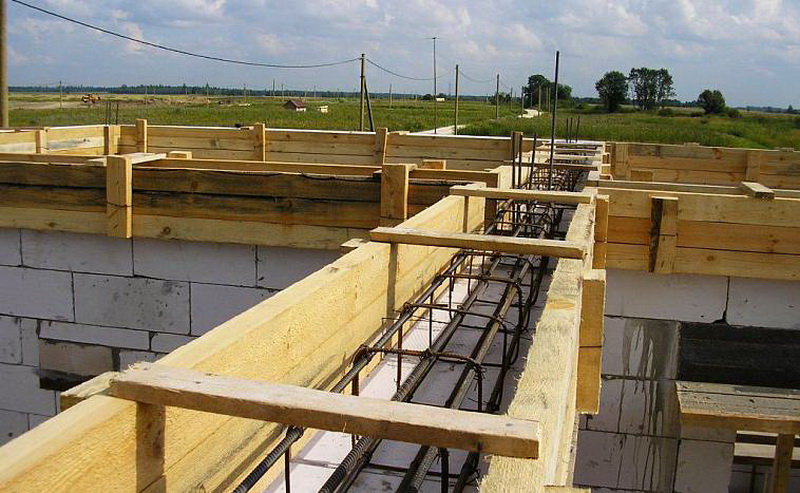

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

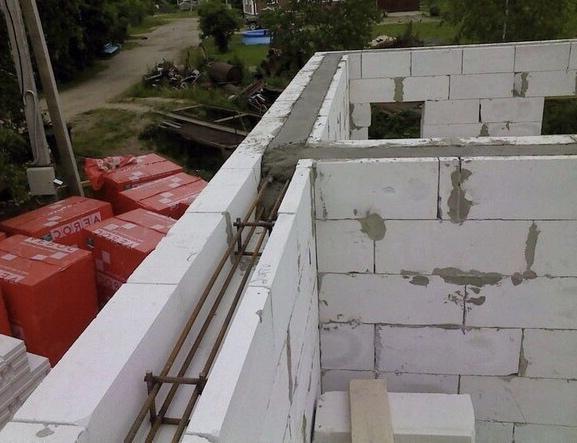

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

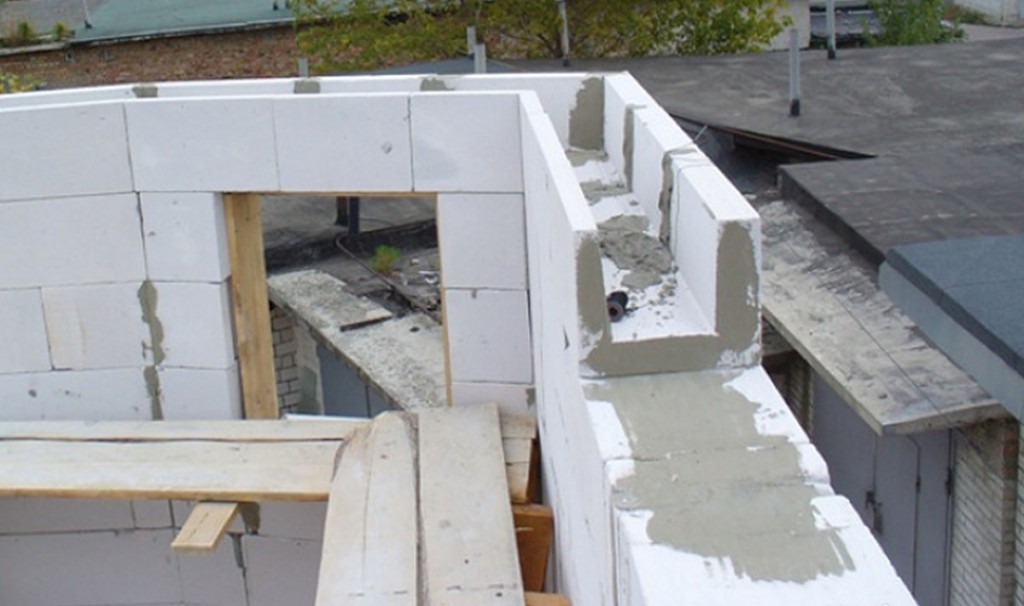

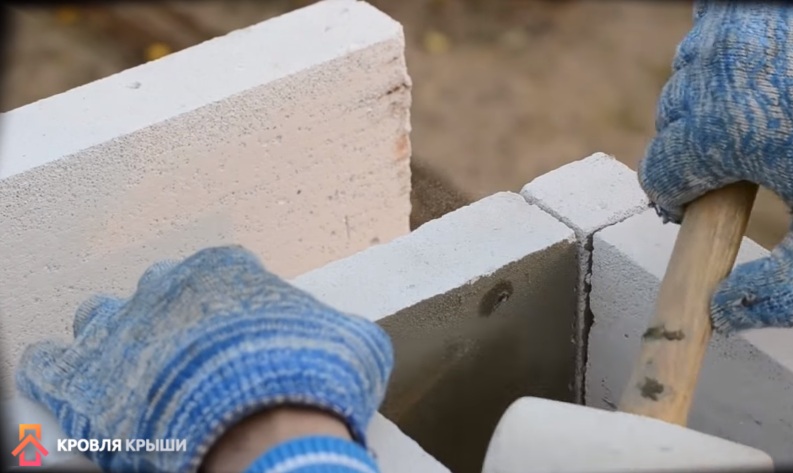

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

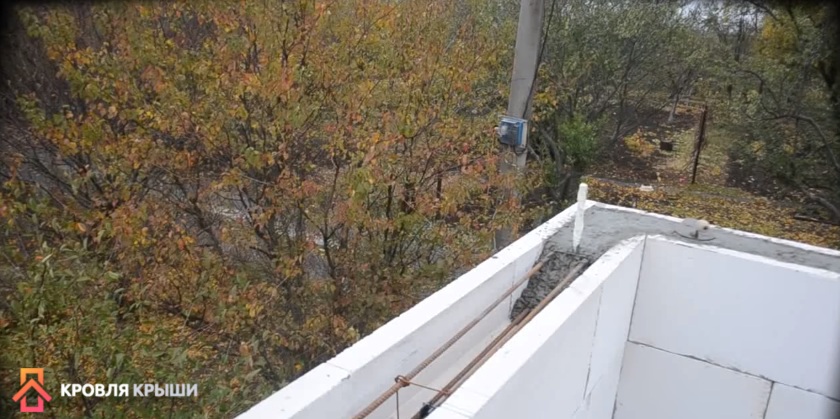

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Где делается сплошное армирование стен из газобетона

Наиболее критичным сечениями стены в габаритах одного этажа является первый ряд блоков и последний. На него  укладываются элементы перекрытия или кровли. Если  вы приняли решение на их устройство, то стена из газобетона должна иметь не менее двух армированных поясов.  А так же конструция армирования стен –  должна быть  более лёгкая. Высота сечения пояса принимается в зависимости от его конструкции и грунтовых условий.

Схема опалубки армопояса. С учетом нагрузки на стены

Используя стандартные элементы коробчатой формы, высота пояса окажется равной их глубине. В остальных же случаях, нужно учитывать, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне по ленточному сборному фундаменту можно сделать повыше, сантиметров двадцать – тридцать. Верхний же пояс, в основном распределяющий нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

В случае если в качестве основания под газобетонную коробку принята монолитная железобетонная плита, мелкозаглублённый фундамент с верхним и нижним армированием, железобетонный ростверк свай, или монолитная лента с арматурным каркасом в верхнем сечении. То необходимость устраивать нижний пояс армирования стен, отсутствует. Достаточно армировать верхний срез под потолком этажа.

Армирование кладки коробки из газобетона.

Устройство монолитной бетонной балки которая не является сплошным контуром, например, в среднем сечении стены, разорванном оконными и дверными проёмами, также не имеет смысла. В этих местах нужно выполнять конструктивное армирование кладки при помощи сетки и специальных каркасов для укладки в тонкий слой раствора .Либо утапливая арматуру в прорезанные штрабы газоблоков. Такое усиление не создаёт неразрезного пояса. Но в то же время значительно повышает устойчивость кладки к локальным нагрузкам и местным деформациям.

Как закрепить мауэрлат к газобетону без армопояса

Нужно ли делать армопояс для газобетона во всех случаях? Если подразумевается возведение небольшого дома для фиксации стен газоблока с брусом можно использовать более простой способ. Для этого металлические шпильки (стальные крепежи в виде болтов с квадратным основанием 5х5 см.) вмуровываются в стену.

Крепеж начинает устанавливаться за 2-3 ряда от верха кладки. Длины шпильки должно быть достаточно для того, чтобы пройти через брус.

Когда возводится 4-скатная крыша армопояс должен проходить по всем наружным стенам. Если 2-скатная, с оконными проемами на фронтонах, пояса укладываются только под мауэрлатом

Обоснованность сооружения армирующего пояса под мауэрлат из кирпича

Часть специалистов считает возможным возведение армопояса из кирпича для строений из пористых блоков.

Но армирующей эту конструкцию можно назвать лишь с натяжкой, поскольку состоящая из нескольких рядов, она не будет равномерно распределять нагрузку, идущую от стропильной стены, в результате, создаваемая точечная нагрузка будет оказывать на пористые блоки разрушительное действие.

Итак, давайте подведем итоги:

• сооружение из армопояса под мауэрлат необходимо, если планируете строение из газо- и керамзитобетона, и при кирпичных стенах;
• для надежной фиксации мауэрлата к армопоясу следует использовать резьбовые шпильки, прикрепленные к металлическому каркасу;
• весь объем бетонных работ следует сделать за один раз без перерывов;
• мауэрлат крепится через слой рулонной гидроизоляции.

Как армировать газобетон — зоны армирования

Газобетон является теплым, но довольно хрупким материалом, который обладает низкой прочностью на изгиб, а это стает причиной трещин. Правильное армирование усиливает кладку, добавляя стенам жесткости и стойкости к возникновению трещин.

В данной статье мы полностью рассмотрим все этапы армирования газобетонного дома, начиная от первого ряда, и заканчивая армированием фронтона.

Этапы строительства с применением арматуры:

1. Армирование первого и каждого четвертого ряда газобетона.
2. Армирование подоконных рядов.
3. Армирование блоков под перемычками
4. Армирование самих перемычек.
5. Армопояс под перекрытия.
6. Армирование под мауэрлат.
7. Армирование фронтона.
8. Армирование перегородок.

Армирование первого и последующих рядов газобетона

Предварительно, на фундамент уложена гидроизоляция, первый ряд газоблока уложен на раствор, а плоскость блоков выравнена теркой.

Далее необходимо сделать следующее:

1. Сделать в ряде блоков две штробы.
2. Очистить ряд от газобетонной крошки и пыли.
3. Выгнуть арматуру под штробы.
4. Заполнить штробы цементным клеем по газобетону.
5. Уложить в штробы арматуру и загладить плоскость блоков.

Для армирования рядов кладки обычно используют арматуру диаметром 8мм. На углах обязателен загиб арматуры. Нахлест арматуры должен составлять минимум 300 мм. Рациональней будет применять более длинные прутки арматуры, ведь так получится меньше нахлестов и более экономный расход арматуры.

Армирование подоконных рядов газобетона

Процесс армирования под оконными проемами аналогичен тому, что мы написали выше. Отличие лишь в том, что армирование под окнами должно заходить минимум на 900 мм от краев проема.

Армирование блоков под перемычками

Перемычки должны опираться на блоки минимум на 250 мм с каждой стороны. Так как перемычка собирает на себе вес от вышестоящих блоков, то повышенная нагрузка от перемычки передается на те блоки, на которых она стоит.

Потому эти блоки нужно армировать двумя прутками арматуры по 8 мм. Длина армирования должна составлять 900 мм, но для перестраховки можно и больше.

Армирование перемычек

Перемычки можно залить самостоятельно, а можно купить в готовом виде. Готовые газобетонные перемычки продаются различных размеров, как по длине, ширине и высоте. Более подробно про перемычки смотрите в нашей предыдущей статье, там полный обзор.

Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самым популярным и простым способом создания перемычки является заливка бетона в готовые U-блоки.

Процесс выглядит следующим образом:

1. Выставляется деревянная подпорка под перемычку.
2. Укладываются на клей U-блоки.
3. С внешней стороны перемычки вкладывается утеплитель.
4. Устанавливается арматурный каркас из 4-6 прутков арматуры.
5. Заливается бетоном М300-М350.
6. Перемычка должна опираться на блоки минимум на 250 мм.
7. Продольная арматура диаметром 8-10 мм.
8. Поперечная арматура(рамка) – 6 мм.
9. Шаг между рамками – 250 мм.
10. Основную нагрузку воспринимает нижняя арматуры.
11. Для арматурного каркаса защитный слой бетона минимум 40мм.

Армирование армопояса под перекрытия

Армопояс является обязательным элементом дома из газобетона. Задача армопояса – создать по всему периметру стен жесткую неразрывную конструкцию, а также равномерно распределить нагрузку от перекрытий и вышестоящих блоков.

Арматуру в армопоясе применяют диаметром от 10 до 12 мм. Для обычных двухэтажных домов, применяют схему армирования с четырьмя или шестью прутками продольной арматуры. Рамку делают из 6мм арматуры, расстояние между рамками около 250-300 мм.

На углах армопояса применяются специальные хомуты для усиления арматуры, смотрите схему снизу.

Нахлест арматуры минимум 300 мм. Ширина армопояса должна быть как у стены. Высота армопояса – 200-300 мм.  Не забывайте про утеплитель с внешней стороны – 50 мм ЭППС.

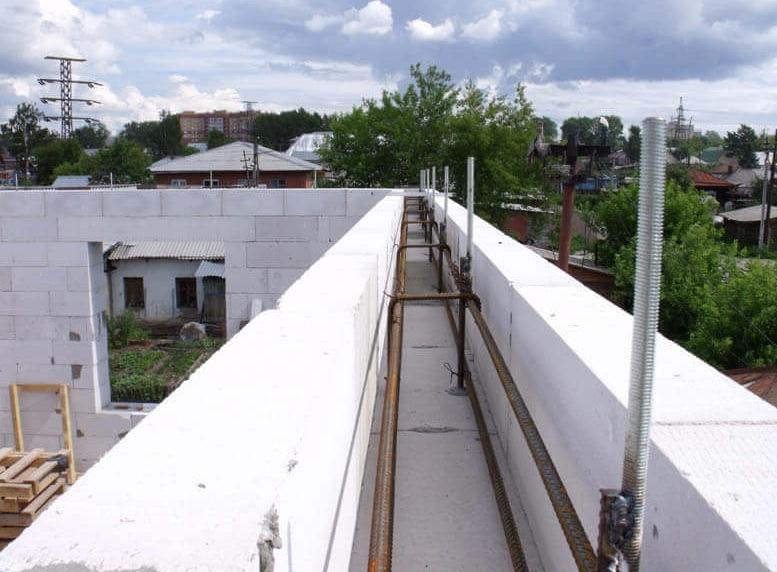

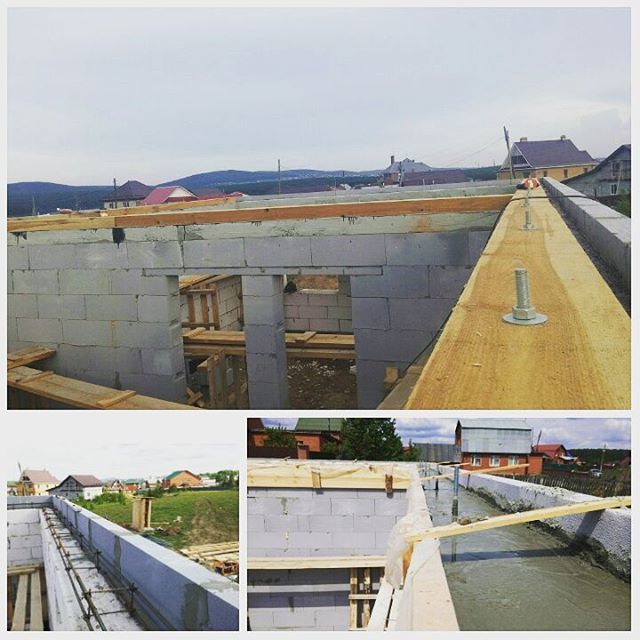

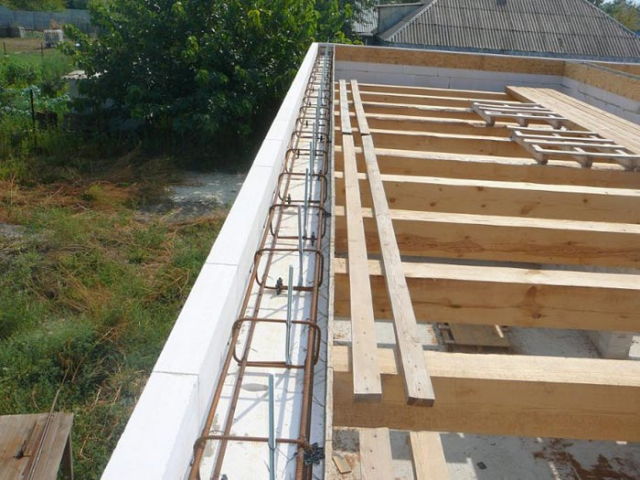

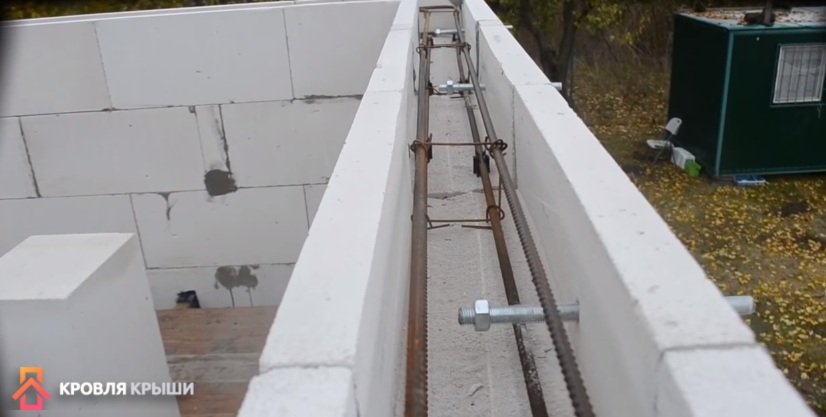

Армопояс под мауэрлат

Армопояс под мауэрлат является менее нагруженным, от чего и требования к нему меньше чем к армопоясу под перекрытия. Обычно применяется квадратная схема армирования с 10 мм арматурой. В качестве опалубки применяют U-блоки.

• Шпильки должны быть 12 диаметра.
• Расстояние между шпильками около 100 см.
• Шпилька фиксируется проволокой к армокаркасу строго вертикально.
• Перед заливкой бетона, обмотайте шпильки пленкой или изолентой, чтобы бетон на попал на резьбу.

Армирование газобетонного фронтона

На фронтоне нужно армировать:

1. Подоконный ряд.
2. Ряд над окном.
3. Армирование ряда под мауэрлат(армопояс).
4. Верхний обрез кладки.

Армирование перегородок

Про перегородки мы написали большую подробную статью – перегородки из газобетона, там вы узнаете про армирование, анкеровку со стенами и прочие нюансы.

В каком случае можно делать армопояс из кирпича

При возведении бань и аналогичных малоэтажных хозяйственных построек от заложения дорогостоящей монолитной ленты из ж/б можно отказаться в пользу кирпичного армопояса.

Такие пояса выкладывают из 4-7 рядов красного полнотелого кирпича, армируемого жесткой проволокой или стальной сеткой со средним размером ячеек. Остальные правила укладки кирпичного армопояса (смещение блоков на треть, тычковая перевязка, контроль за качеством раствора и толщиной швов, заложение металлических шпилек для крепления мауэрлата на этапе сборки) остаются неизменными.

Для утепления кирпичного армопояса используются те же материалы, что и для бетона (а именно – тонкие панели газосиликата или листы уплотненного полистирола), потребность в таких работах возникает из-за разницы в коэффициентах теплопроводности у пористых стеновых блоков и кирпича.

При этом следует помнить, что сборные конструкции всегда будут уступать по прочности и выдержке растягивающих нагрузок монолитному ж/б. По этой причине кирпичные пояса не закладываются в жилых домах с распорными стропильными системами (по сути – любыми конструкциями с двумя и более скатами) или высокой этажностью. Также от них отказываются при ведении строительства на участках с проседающими грунтами или отсутствии уверенности в устойчивости фундамента.

Теперь вы знаете ответ на вопрос: армопояс как правильно сделать.

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

• армопояс укрепляет конструкцию коробки здания;
• мауэрлат является основанием для устройства стропильной системы.

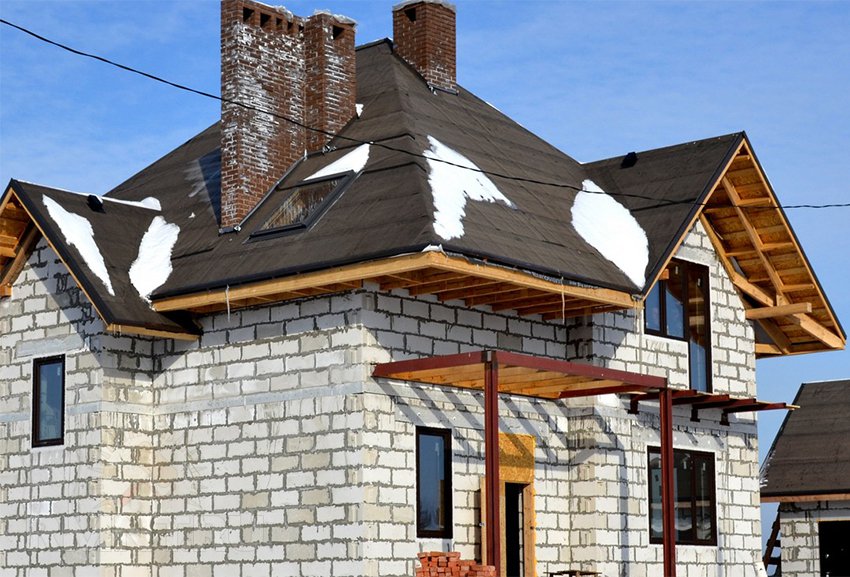

Армированный пояс по верху стены необходим для усиления конструкции дома

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Межэтажные армопояса придают зданию дополнительную прочность

Армопояс для газобетона

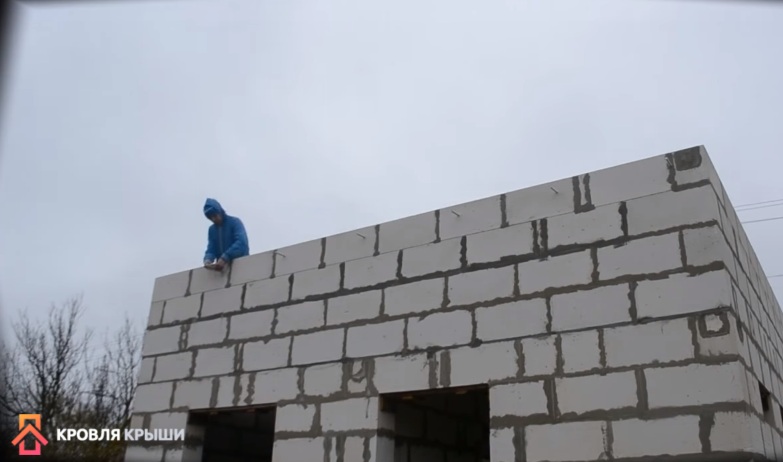

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Армопояс под деревянные балки перекрытия

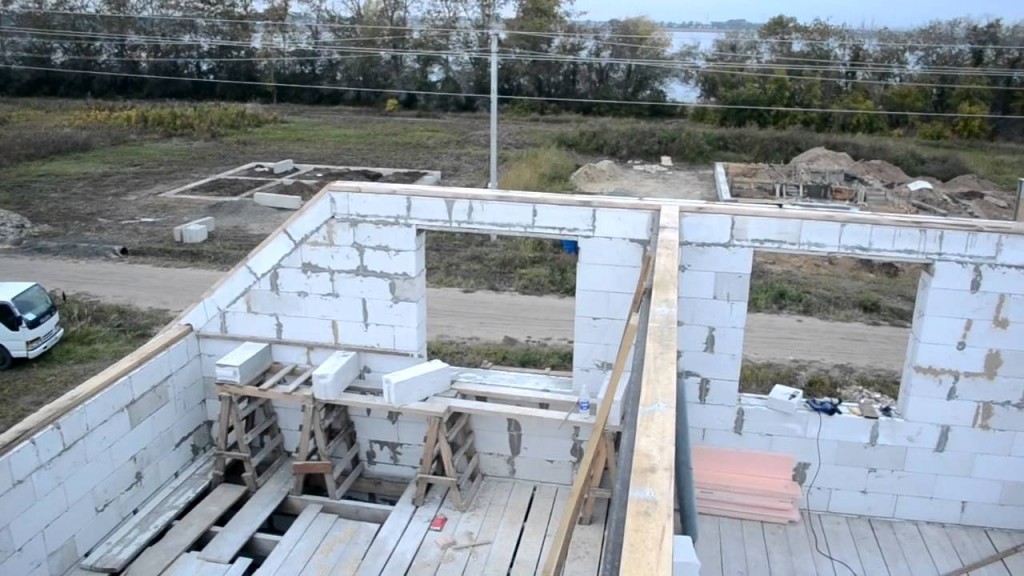

Начало работы. Под деревянные перекрытия в доме из газобетона первого этажа отливается монолитный железобетонный пояс шириной, равной ширине газобетонной кладки, и толщиной 150 – 200 мм. Армируется он 3 – 4 продольными стальными арматурными стержнями диаметром 10 – 14 мм. Крайние стержни должны быть не ближе 35 – 60 мм от обеих плоскостей стены.

После бетонирования нужно выдержать не менее 3 – 7 дней до начала создания нагрузки на монолитный пояс, чтобы он набрал прочность.

Совет. В это время, не снимая опалубки, можно поднять на стены деревянные брусы и сложить их на краю.

После снятия опалубки нивелиром проверяется горизонтальность пояса. Вместо нивелира можно использовать гибкий водяной уровень. Поверхность бетона покрывается слоем битумной мастики, на которую для усиления гидроизоляции укладывается полоса рубероида или более качественного гидроизоляционного полотнища, например «Изоспана».

Шаг 1 — Установка мауэрлата

Мауэрлат укладывается поверх наружной стены по ее периметру. Имеет вид бруса или бревна.

При использовании металлической стропильной системы мауэрлат может быть стальной балкой – тавровой или двутавровой.

Основное назначение этого элемента конструкции крыши – распределение веса крыши и кровельного покрытия через систему стропил и перекрытие на стены. Крепится балка или бревно мауэрлата:

• к кирпичной стене на уровне последних 4 – 6 рядов кладки, в которую закладывают свитую вдвое или втрое проволоку, диаметром 4 – 6 мм;
• закладывают проволоку под арматуру армопояса, потом пропускают через отверстия в брусе и скручивают поверх мауэрлата;
• на Г-образных стержнях, диаметром 10 – 15 мм, одним концом замурованных в армопояс, на втором конце – резьба под гайку, не менее 3 стержней на балку;
• на кусках арматуры, замурованных в кирпичную или блочную кладку или армопояс, пропущенных через брус мауэрлата и загнутых сверху;
• на химических или распорных анкерах, установленных в бетоне армопояса.

Наружный размер анкеров должен быть больше высоты бруса. Или нужно сверлить в балке отверстия двумя диаметрами – под анкер и под его гайку.

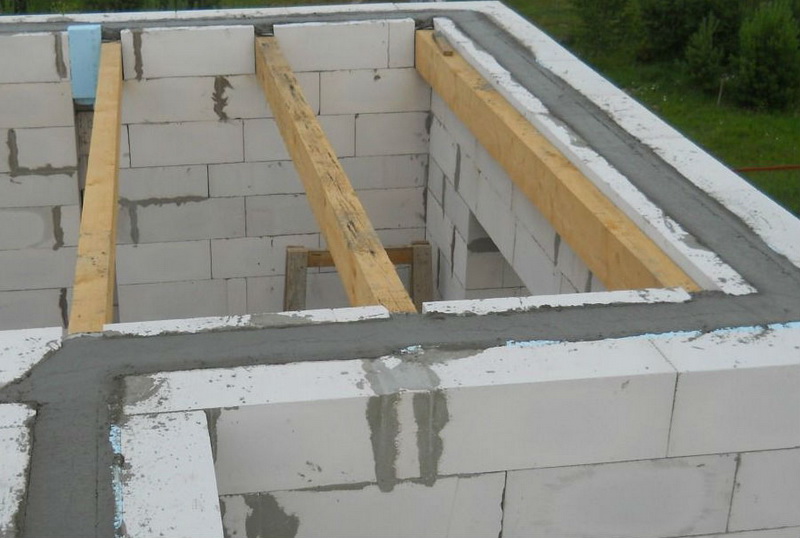

Шаг 2 — Раскладка и временное крепление балок

Для перекрытия по деревянным балкам в газобетонном доме используют балки сечением 100 – 120 х 150 – 200 мм. Длина балок обычно 6 м, но может быть и больше.

Точный размер сечения и шаг установки балок определяется расчетом при проектировании дома. Балки обычно укладываются поперек комнаты. Длина выбирается не менее ширины помещения под перекрытием, с учетом половины ширины каждой стены, на которую балка опирается.

После раскладки балок по стенам с проектным шагом они временно закрепляются к монолитному поясу Г-образными полосками оцинкованной стали. К балке крепят 4-мя шурупами и к поясу тоже 4-мя шурупами, вкрученными в пластиковые распорные дюбели. Нужно по 2 пластины, 16 шурупов и 8 дюбелей на каждую балку.

Совет. Можно временное крепление сделать проще: поперек балок недалеко от их концов укладывается доска, а лучше две, и прибивается гвоздями. Две доски, уложенные рядом, упростят передвижение по балкам. Шляпки гвоздей, чтобы их потом было легче вынуть, можно оставить на поверхности.

Рекомендуем: 5 причин сделать утепление кровли пенополиуретаном

Шаг 3 — Соединение балок по длине и крепление к мауэрлату

Если длины балки не хватает для перекрытия двух помещений, то соединение кусков производят в зоне опирания на промежуточную стену. Для этого используют перфорированную оцинкованную пластину из стали толщиной 1,5 – 2 мм, 100 мм шириной и 200 – 250 мм длиной.

На каждую сторону пластины, т.е. на балку в зоне стыка не менее 3 – 5 шурупов. К мауэрлату или поперечной балке, на которую будут крепиться стропила, торцы балок перекрытия крепятся обычными гвоздями, длиной 200 мм.

Мауэрлат тоже закреплен к армопоясу уголками на 8 шурупах.

Если вы не хотите иметь потом проблем со стропильной системой крыши, то крепление мауэрлата нужно делать обязательно и достаточной прочности.

Статья по теме: Лучшие 3 программы для рисования и проектирование домов

Шаг 4 — Проверка горизонтальности верхней плоскости перекрытия

Выравнивать верхнюю плоскость деревянного межэтажного перекрытия в доме из газобетона, образованную балками, нужно для того, чтобы настилать пол второго этажа. Т.к. балки могут быть после высыхания немного изогнутыми или винтообразно скрученными, то даже уложенные на ровный армирующий пояс, они могут не дать горизонтальную плоскость.

Ровняют плоскость или заменой балки, или состругиванием ее выступающей части электрорубанком. Подкладывание щепочек, палочек и кусочков дощечки могут дать отрицательный результат.

Подкладушки со временем высохнут, образуется щелочка и начнется скрип при хождении. Как его устранить – об этом в другой статье. Если сверху перекрытия будет чердачное помещение или черновой пол, то выравнивать плоскость балок перекрытия нет нужды. А если в проекте дома на первом этаже предусмотрен подвесной потолок, то нижнюю плоскость равнять тоже не нужно.

Еще раз, более детально, все основные этапы установки деревянных перекрытий вы можете посмотреть в видео-ролике:

ОСТАЛИСЬ ВОПРОСЫ? ПОЗВОНИТЕ НАМ

И МЫ ПОМОЖЕМ СДЕЛАТЬ ДЕРЕВЯННЫЕ ПЕРЕКРЫТИЯ

8 499 348-1991

Армированный пояс для деревяных перекрытий

|Армирование|Армированный пояс для деревяных перекрытий

Дата: 13 июня 2018

2140

Коментариев: 0

Армопояс имеет множество названий: армирующий пояс, разгрузочный пояс, сейсмопояс. И это неслучайно, т. к. все они в полной мере отражают функции и назначение данной конструкции. Именно благодаря полосе железобетона многие блочные (и не только) строения не разваливаются и не дают трещин при землетрясениях, сильных ветрах и т. д. Армопояс скрепляет строение, подобно обручу на бочке.

Советы по организационным вопросам утепления объекта

1. При создании конструкции и планировании ее дальнейшего утепления следует выполнять работы с отступом от наружной грани стены, а не только на ее ширину.
2. Минимальной шириной армирующего пояса должно быть 20 см при использовании бетона монолитного типа и 25 см при использовании кирпичей.
3. Получившееся свободное пространство после заливки разгрузочного пояса следует заполнять утеплителем и закрывать пеноблоком, который следует заранее вырезать по нужным размерам.

Сооружение армопояса

Монтаж опалубки, укладка металлического каркаса

После завершения всех кладочных работ по возведению стен приступают к сооружению армопояса. В домах из газобетона последний ряд выполняют из

U-образных блоков . Если они отсутствуют, то можно внешний ряд выполнить из распиленных вдоль блоков шириной в 100 мм, а внутреннюю часть опалубки делают из досок или плит ОСП – очень хорошего материала, который можно использовать для опалубок повторно. При монтаже опалубки следует ее верхний край выставлять строго горизонтально, что легко проверяется водяным уровнем (ватерпасом).

После этого внутрь опалубки помещается арматурный каркас, продольная часть которого должна состоять не менее чем из 4 прутков арматуры диаметром не менее 12 мм. Поперечные части из прутков арматуры или проволоки 8 мм в диаметре должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см. Если необходимая толщина по бокам легко регулируется правильной укладкой каркаса, то снизу делаются подставки из битого кирпича или подкладываются деревянные бруски. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

После укладки каркаса необходимо укрепить опалубку так, чтобы ее не расперло от тяжелого бетона. Это можно сделать несколькими способами:

1. При монтаже опалубки нижнюю ее часть скрепляют деревянными брусочками, а вверху прибивают те же бруски или куски доски. После застывания бетона верхние доски просто отдирают, а нижние остаются в бетоне, только подпиливают выступающие концы.
2. Опалубку можно укрепить специальными диагональными упорами, которые одним концом опираются на горизонтальную поверхность, а другим концом упираются в опалубку.
3. При изготовлении многоразовой опалубки из плит ОСП часто применяют крепление двух половин при помощи резьбовых шпилек. На противоположных сторонах листов опалубки напротив друг друга сверлятся отверстия, диаметров 12, 5 мм. Внутрь вкладывается пластмассовая трубка длина, которой равна ширине будущего армопояса. Через отверстия пропускается резьбовая шпилька диаметром 12 мм, которая затем стягивается гайками с большими шайбами. После застывания бетона шпильки вынимаются, листы опалубки снимаются, а трубки, имеющие копеечную цену, остаются в бетоне.

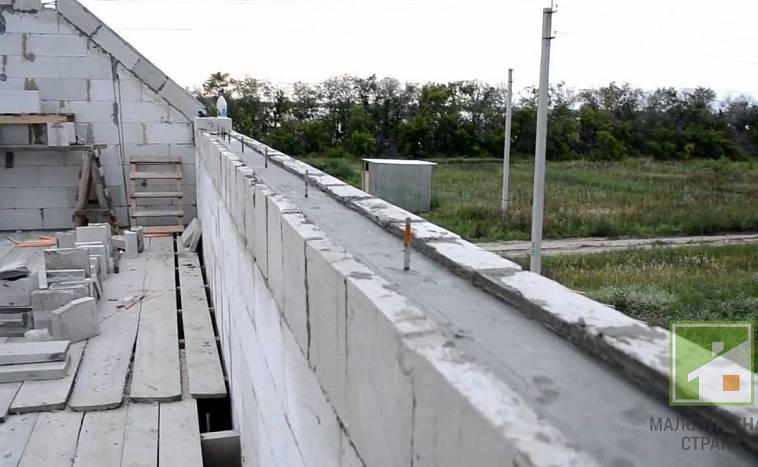

Установка закладных резьбовых шпилек

После проверки правильности установки опалубки надо установить крепежные элементы, к которым впоследствии будет крепиться мауэрлат. Лучше всего это сделать при помощи резьбовых шпилек, которые крепятся к металлическому каркасу. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над уже смонтированным мауэрлатом.

Шпильки должны быть установлены в тех местах, где на мауэрлат не опираются стропила. Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 1 метр. Разметку удобно вести мелом прямо на арматурном каркасе, а выравнивание по линии делать при помощи шнура, натянутого по осевой линии. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Шпильки должны быть закреплены строго вертикально, что контролируется пузырьковым уровнем.

Заливка армопояса бетоном

Для того, чтобы армопояс был максимально прочным все бетонные работы должны быть произведены непрерывно и за один раз. Марка бетона для устройства армопояса должна быть не менее M200. Учитывая значительный объем таких работ, предпочтительней всего использовать готовый бетон, который подается при помощи бетононасоса прямо в опалубку.

При невозможности обеспечить подачу бетона промышленным способом его можно приготовить и самостоятельно. Естественно без бетономешалки и нескольких помощников здесь не обойтись. Для приготовления нужной марки бетона понадобится одна часть цемента марки М400, три части мытого песка и три части щебня.

После укладки готового бетона, в нем могут образовываться воздушные полости – пузыри, снижающие прочность конструкции. Для их удаления лучше всего пользоваться специальным вибратором, а при его отсутствии бетон по всему объему протыкается куском арматуры.

Применение пластификаторов позволяет повысить подвижность смеси, снизить составляющую воды, что в итоге повысит прочность готового армопояса и сроки его созревания.

Каркас: краткая инструкция

Существует несколько правил при сооружении армировочного каркаса. Их желательно придерживаться, чтобы армопояс для газобетона получился монолитным и достаточно жестким.

Основные правила обустройства каркаса армопояса для газобетона:

• Непрерывность конструкции
• Обустройство на всех несущих стенах
• Выполнение каркаса армопояса из двух рядов арматуры толщиной в 2 прута минимум
• Нахлест продольной арматуры должен составлять минимум 8 сантиметров
• Минимальный диаметр арматуры продольной – 10 миллиметров, поперечной – 6-8 миллиметров
• Прутки для армопояса должны быть максимально длинными (6-8 метров), обрезки могут использоваться лишь когда выполняется армирование углов
• Шаг поперечной арматуры должен быть равен 20-40 сантиметрам
• Со всех сторон арматура должна быть защищена бетоном слоем минимум 50 миллиметров
• Для связывания поперечной и продольной арматуры используют специальную вязальную проволоку
• По углам продольную арматуру загибают, нахлесты делают как можно дальше от углов
• Каркас армопояса обустраивают строго горизонтально, проверяя строительным уровнем
• Расстояние между стержнями рассчитывают в соответствии с высотой и толщиной армопояса и защитного слоя бетона, который должен составлять минимум 5 сантиметров со всех сторон

Методы крепления мауэрлата к стене из газобетона

При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно. Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

Функции мауэрлата:

• равномерное распределение веса крыши по стенам;
• надежная фиксация стропильной системы;
• защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.
