Устройство различных видов фальцевой кровли

      Область применения

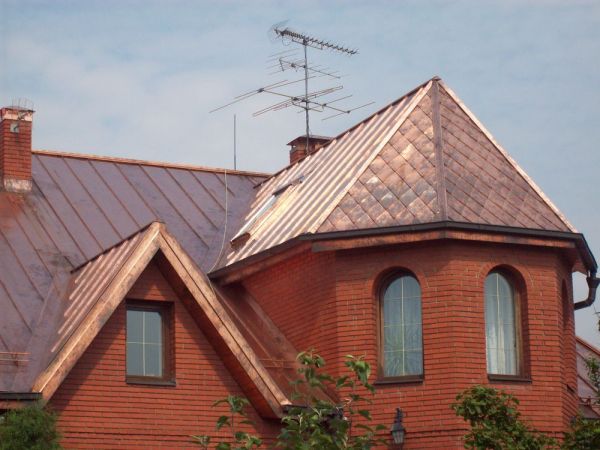

Технологическая карта разработана на устройство кровельного покрытия из листовой или рулонной оцинкованной стали как с полимерным покрытием, так и без него, для общественных и жилых зданий, имеющих уклон ската кровли от 7 до 30°. Кровельные покрытия могут изготавливаться и из цветных металлов. В данной технологической карте рассматривается технология устройства металлической кровли, в которой соединение отдельных элементов покрытия выполняется с помощью фальцев.

Целью формирования технологического процесса для данной технологической карты является:

— обеспечение безопасного перемещения рабочих на кровле и безопасного выполнения производственных процессов;

— рациональное использование простейших механизмов и приспособлений для выполнения кровельных работ;

— достижение высокого уровня производительности труда;

— снижение себестоимости выполняемых работ.

Что такое кляммер для фальцевой кровли и для чего он нужен?

Фальцевая крыша – металлическое покрытие, у которой все элементы соединены фальцевым швом. Именно в швах и расположены скрытые фальцевые кляммеры. При таком соединении нет необходимости сверлить специальные отверстия под крепеж. При такой конструкции крепеж осуществляется за счет саморезов или гвоздей.

Непосредственно кляммеры крепятся на ОСБ или обрешетку. При закрытом фальце крепеж надежно соединяет кровельные листы и обеспечивает прочность всей конструкции.

Внешне кляммер представляет собой деталь в виде металлической полосы, которая крепится к подкровельному основанию. При выборе кляммеров самое важное обратить внимание на металл, из которого они изготовлены. Крепежам приходится выдерживать большие нагрузки, а также внешнее негативное воздействие атмосферы. Они не должны ржаветь, должны быть максимально прочными и износостойкими. Именно поэтому нержавейка и оцинкованная сталь – оптимальный вариант.

Преимущества крепежа:

• монтажные кровельные работы проводятся проще и затрачивается меньше времени;
• кровля получается однородной, без наличия видимого крепления;
• отличается простотой в применении;
• обладают высокими эксплуатационными возможностями.

Поскольку крепления разработаны специально для соединения фальцевой кровли, ни один аналог не сможет сравниться по качеству и надежности.

Кляммеры бывают двух типов:

• подвижные (плавающие);
• фиксированные (неподвижные).

Крепежные элементы какого типа выбрать зависит от конструкции.

GreenCoat TSP Pural BT

Специальная кровельная сталь экстра-класса для фальцевых работ, изготовленная с применением биотехнологий (БТ).

Сталь GreenCoat TSP Pural BT отличается исключительной легкостью в формовании даже при температуре до –15 °C.

Сталь GreenCoat TSP Pural BT предназначена для фальцевой кровли. Этот материал, из которого изготавливается фальцевая кровля, пригоден для фальцевания вручную. В разработке этой марки участвовали профессиональные кровельщики, что позволило в результате придать материалу оптимальные свойства в сочетании со премиальным качеством стали из Северной Европы и превосходным покрытием. В итоге получился поистине уникальный материал экстра-класса для фальцевых работ.

Легкая в формовании сталь TSP (TinSmith Pro) в сочетании с первоклассным покрытием Pural BT представляет собой материал экстра-класса для изготовления изделий наивысшего качества. Сталь практически не пружинит, позволяя сделать плотный фальцевый шов.

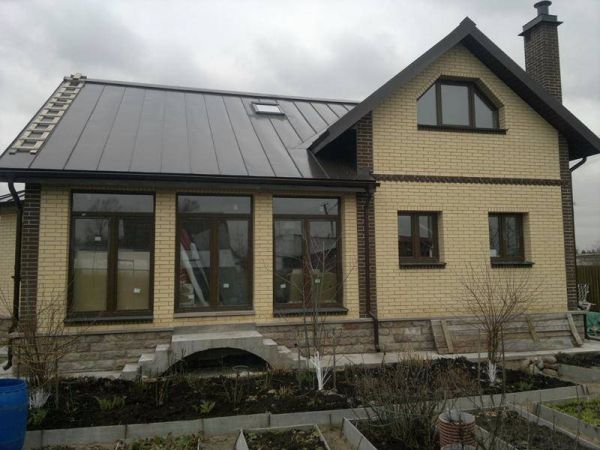

Фальцевая кровля окрашенная

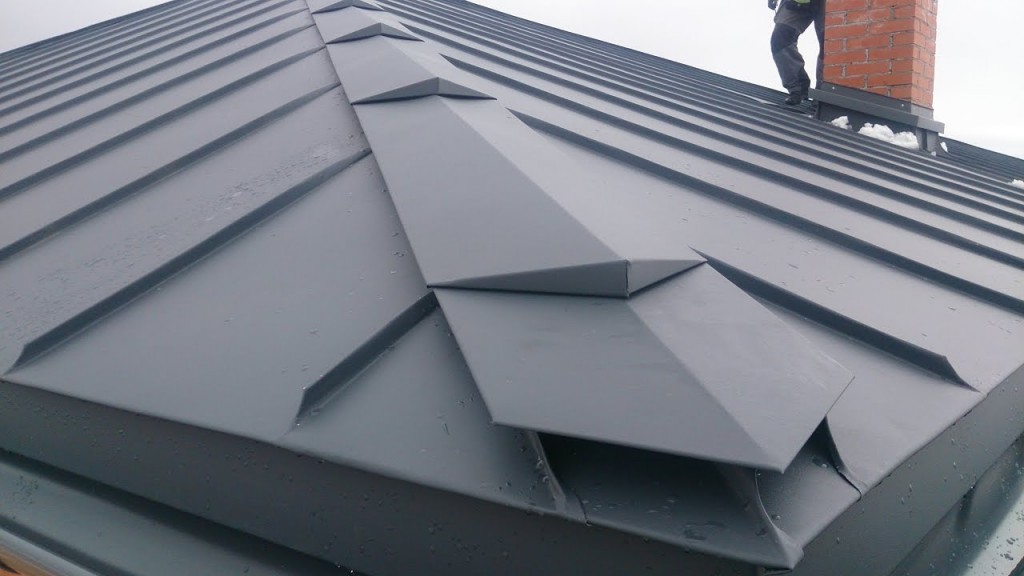

Фальц (фальцевое соединение) — вид шва, образующегося при соединении листов металлической кровли. Различают фальцевые соединения лежачие и стоячие. Боковые длинные края полос стали, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные — лежачими. Фальцы выполняются (закатываются), либо вручную специальным инструментом, либо современным способом — специальными электромеханическими закаточными устройствами.

Преимущества фальцевой кровли

• Использование двойного стоячего фальца и специального фальцующего оборудования обеспечивает 100% гарантию от протечек.
• Отсутствие элементов крепления на поверхности панель – картин позволяет исключить возникновение протечек в местах повреждения покрытия при резких колебаниях температуры.
• Минимальный вес единицы площади кровельного покрытия исключает необходимость усиления стропильных конструкций.
• Одно из немногих кровельных покрытий, технология изготовления, которого никаким образом не влияет на антикоррозионные свойства материала.
• Использование в качестве сырья оцинкованную сталь с полимерным покрытием и цветных металлов в несколько раз продлевает срок службы кровли.
• Картины крепят к обрешетке узкими стальными полосками – «кляммерами», которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки.

Устройство крыши с фальцевыми соединениями

Листы металла (или «картины»), которые будут необходимы для монтажа крыши, изготовлены определенным образом. У этих полотен имеются загнутые края, которые впоследствии будут образовывать фальц. Листы будут крепиться с помощью специальных кляммеров для такого вида кровли. Эти устройства могут приобретаться в магазине и изготавливаться самостоятельно.

Фальц может быть как горизонтальным (наиболее часто их делают именно так), так и вертикальным.

Швы также изготавливаются разными. Например, стоячий одинарный фальц — это самый простой способ соединения листов. В этом случае загиб одного листа просто надевается на загиб второго листа. Стоячий двойной фальц считается еще более герметичным в сравнении с первым, так как при его выполнении производится двойной загиб. Лежачий одинарный фальц применяется редко по той причине, что такой способ является наименее надежным. Такой шов используется чаще для рулонного металла.

Такая кровля может крепиться как вручную, так и с использованием специфической закаточной машинки.

В целях облегчения постройки такой крыши применяется кликфальц. Этот вид фальцевой кровли является самозащелкивающимся, поэтому использование машинки не потребуется. Полотна просто защелкиваются, легким нажатием собираясь воедино. Кликфальц – это отличный вариант для тех, кто выбрал такой тип кровли.
