Водоотведение дождевых вод с крыши частного дома

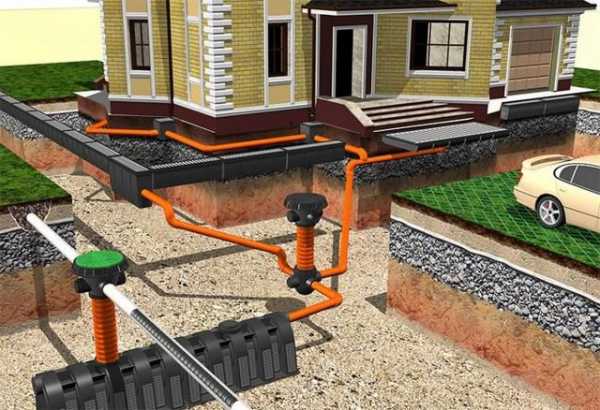

Виды дождевой канализации

Система может быть открытого и закрытого типа. Открытая ливневка предполагает расположение на участке нескольких лотков для транспортировки воды в сборники. Для естественного ливнестока, дренаж делается на поверхности грунта, при этом вода впитывается в почву. Укладка модульных каналов открытой дорожной ливневки выполняется без нарушения целостности покрытия.

Закрытый точечный тип ливневой канализации требует профессиональных навыков, так как трубы и другие элементы прокладываются в земле, соединяясь с дренажем. Чаще всего используют комбинированный вариант, который совмещает преимущества обеих систем.

Требования к ливневой канализации склада

Основные требования к ливневой канализации собраны в документе «Технические указания по проектированию и строительству дождевой канализации» (актуализирован г.). Указания распространяются на возводимые и реконструируемые здания.

В ливневую канализацию склада допускается спуск следующих видов жидкостей:

• Дождевая и талая вода.
• Вода от полива дорог, мытья покрытий и поверхностей склада.
• Вода с дренажей, конденсата от холодильных установок и кондиционеров;
• Вода после мойки техники, оборудования, автомобилей (после прохождения проверки маслоуловителями и грязеотстойниками).
• Производственные жидкости, в которых нет органических загрязнений.

В случае наличия примесей в стоках, необходимо согласовать отвод ливневых вод с организацией, эксплуатирующей дождевую канализацию, а также с контролирующими органами (рыбоохрана, санитарно-эпидемиологической службой, местными органами регулирования).

Запрещено использовать сток для следующих категорий жидкостей:

• Вода, температура которой выше +40 °С.
• Жидкости с предельными концентрациями загрязнения.
• Агрессивные производственные стоки.
• Жидкость с высоким органическим загрязнением.
• Вода с предельным содержанием нефтепродуктов.

Для крупных предприятий рекомендуется использовать ливневые канализации как дополнительный источник технического полива..

Нормативно-правовая база:

• СНиП II-32-74 – содержит в себе нормы и правила при работе с наружными сетями и сооружениями (канализация).
• СНиП III-3-81 – содержит порядок приемки объектов после реконструкции или завершения строительства.
• СНиП III-3-76 – содержит основные положения по вводу в эксплуатацию зданий и объектов законченного строительства;
• СНиП III-20-74 – специальные нормы по кровле и гидроизоляции.
• СНиП III-30-74 – основной свод норм и правил для водоснабжения и канализации.
• ГОСТ  – содержит требования по охране природы.
• ГОСТ  – стандарты правильного составления проектной документации.
• ГОСТ 19179-73,  ГОСТ 19185-73, ГОСТ 24856-2014, ГОСТ 25150-82  – основные термины и определения по гидрологии, гидротехнике, трубопроводной арматуре, канализации.
• ГОСТ Р 57368-2016 – требования к сохранению ландшафтной архитектуры.
• СП  – позволяет определить категорию зданий.
• СП  – правила для планировки земельных участков промышленных зданий.
• СП  – описывает внутренний водопровод и канализацию.
• СП  – правила предотвращения подтопления территории.
• СП  – правила проектирования и строительства городских и поселковых систем водоотведения.
• СанПиН  – основной регламентирующий документ с требованиями к охране окружающей среды.
• СанПиН 2.2.1/ – содержит в себе нормы классификации сооружений по санитарному контролю.

Для проектирования, создания, эксплуатации складов основной документ – СНИП 31-04-2001 («Складские помещения»). В нем описаны основные мероприятия по обеспечению безопасности, классификации объектов, правила проектирования и строительства объектов.

Смета на ливневую канализацию: пути оптимизации расходов

Типовая ливневая канализация состоит из следующих элементов – лотков-водосборников, дренажных труб, пескосборников, промежуточных колодцев (смотровых и дренажных) и резервуара для сбора сточных вод.

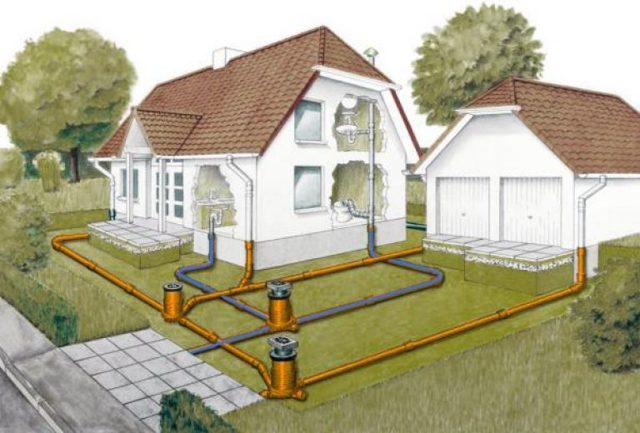

Схема монтажа ливневой канализации

1. Причем наилучшие результаты демонстрирует лишь полностью укомплектованная канализация, в конструкции которой есть все вышеперечисленные элементы. Поэтому экономить смету путем исключения каких-либо составных частей – это далеко не самое лучшее решение.

Однако никто не мешает нам объединить некоторые элементы «в одном флаконе». Например, смотровой колодец с перепадом патрубков можно превратить в тот же пескосборник. А вместо лотков – достаточно дорогостоящих изделий – использовать перфорированную дренажную трубу, уложенную в заполненную щебнем канаву.

2. Словом, вариантов совмещения функций – масса. И каждый сулит весь ощутимую экономию. Кроме того, сократить смету можно и путем оптимизации размеров сточных водоводов или дренажных колодцев. Ведь рекомендуемые в СНиП габариты (200-250 миллиметров) годятся и для промышленных сооружений и для целых кварталов одноэтажной застройки.

3. А вот для отдельного дома, оборудованного не откачиваемым ливневым колодцем, достаточно и 100-миллиметровой трубы (для подстраховки от подтопления можно использовать 150- миллиметровую трубу). Итог – полуторная, а то и двойная экономия только на трубах.

4. Еще один способ экономии – это уже упомянутый не откачиваемый ливневый колодец, заглубляемый до горизонта с высокой проницаемостью. Из такого колодца не нужно откачивать воду или подключать его в центральную канализацию. Стоки уйдут сами, растворяясь в хорошо проводящем влагу песке.

Как видите, творческий подход к конструкции дает реальный шанс на экономию.

Однако некоторое самовольство допустимо только при обустройстве бытовой ливневой канализации, закладываемой возле небольшой дачи или скромного загородного дома.

Действительно крупные строения с кровлей больших размеров или промышленные объекты лучше оборудовать ливневой канализацией, обустроенной по рекомендациям из ГОСТ и СНиП. В ином случае владелец таких объектов может заплатить за собственную неосмотрительность двойную цену (и это без учета стоимости демонтажных работ не годной ливневки).

Расчет ливневых стоков с кровли

Ну, вроде производственные вопросы отпустили, можно поговорить на отвлечённые темы, заради, так сказать, чистой науки. Интересно мнение коллег вот по какому вопросу.

Известно, что расход ливневых вод с кровель зданий можно посчитать по двум разным формулам: первая приведена в СНиП * (внутрянка), вторая в СНиП (наружка). Причем, при прочих равных условиях, по первой формуле расход будет получаться заметно больше. Внимание вопрос: в каких случаях какой формулой следует пользоваться? Как будто нигде это не регламентируется, а на практике делается «по опыту», то есть, как заведено. Слышал вариант: «внутряночная формула для расчёта гидравлики внутренних ливневых сетей и больше ничего», слышал упрёки наружников, недовольных, что расход от ливневых выпусков «не так посчитан», но где тут логика, с какой стати гидравлика внутренних сетей и наружных должна считаться по разным расходам?

Лично я для себя решил следующим образом: формула 1 для кровель, оборудованных внутренним ливнестоком, формула 2 — для кровель без оного. Отсюда, в сущности, хотя бы понятно, почему расходы физически разняться. А вы как думаете?

Глава «Расчётные расходы дождевых вод», подставляем коэф. Z из таблицы десять, получаем расход с кровли.

Те вместо крыши — одна большая воронка и дождь попадает прямо в неё, минуя кровлю?

Моё мнение почему такая разница высказано в сообщении #7. В общем жду с нетерпением и ваших комментариев.

Ну, несколько метров от самого удалённого края ендовы до воронки как раз и преодолеваются за секунды.

какой ответ, уточните пожалуйста! сейчас вы отвечаете на мой же собственный комментарий.

«Да, да, архи! И они называли Вас земляным червяком! И еще желтой рыбой!»

Преклоняясь перед глубокой мудростью, заложенной умными дядьками в формулы и таблицы по расчету дождевых расходов ( и ничуть не подвергая их сомнению), начинаешь думать о правомерности следующих (чисто теоретических вопросов):«Сможет ли верблюд пролезть через игольное ушко?» и «Сколько чертей уместится на острие иголки?».

Андрей, вы прекрасно объясняете, но всё таки вы пишете в целом о расчёте дождевых стоков из наружного Снипа, а вопрос вызывает только лишь расчёт стоков с кровли по этой формуле, о котором пока ни слова. Кроме того, не согласен, что вводимые в формулу параметры (очевидно, имелась ввиду таблица 5, а не 4) обуславливаются только последствиями превышения пропускной способности трубы. Тут скорее дело в скорости, с которой вода достигнет коллектора при расположении оного внузу склона, на водоразделе и т.п., о чём выше писал Skorpion. По поводу ввода этих параметров дал бы даже ссылку на Курганова, ибо помню, что он это рассматривал, но под рукой ни книги ни конспектов нет.

Чтобы не затапливало его цеха и склады, не возникали огромные лужи на его предприятии, чтобы на голову не извергались потоки воды с крыши и прочие вещи. Таким образом — задача состоит именно в недопущении последствий, а скорости и коэффициенты в формулах — инструментарий, не более того.

Угу, она отличается тем, что там меньше места для накопления стоков и больше шансов, что они польются через край

Я так понимаю. учитывается уклон, который направлен именно к в снипе идет разделение именно по 1.5%. Написали бы конкретно для плоской кровли и для скатной. Ведь скатная кровля имеет уклон от 7%. Да, плоская кровля имеет больше места для накопления стоков. Но ведь если, посчитать по заниженному уклону (как в моем случае), то этого запаса может ведь не хватить? Тем более как относительно недавно выпал дождь среднемесячной нормы осадков.

Чем больше я думаю над этим вопросом, тем больше запутываюсь. Считала скатной — формой грубо говоря как у избушки и там устанавливается именно наружние воронки, а плоской — кровлю огороженную парапетом с внутренними воронками. Теперь в серии увидела кровлю, огороженную парапетом с внутренними воронками. а уклон 5%. И ведь получается, что в ней больше места для накопления , пожалуйста, привести мысли в для начала стоит определится какая кровля считается плоской, а какая скатной? Но, к сожалению, точного определения не нашла(

Очень интересная тема — давно задавалась этими вопросами и вот теперь столкнулась вживую. Поручили сделать проект не только внутренней сети водостока, но и дождевую канализацию. Подскажите, пожалуйста, как все-таки на практике (при проектировании) увязать эти цифры? По расчету внутрянки водосток с кровли у меня получается равным всему водостоку с территории, расчитанному по СНиПу наружки. Т.е. если я буду проссчитывать трассу на участках между выпусками водостока, то приду на неправильные цифры в конце. Или мне расчитывать внутреннюю сеть по одному СНиПу, а наружную по другому? Тогда по каким цифрам брать выпуск? И верно ли будет просчитать участки кровли по НВК для того, чтобы определиться какой сток прибавится на участке после выпуска?Гидравлический расчет полимерных труб можно вести по табл. Лукиных или для них есть где-то свои таблицы?

Доп. вопрос: смущают цифры. на площади 8,83га возможен ли сток более 1000 л/с? (это из другого проекта и, естественно, с кровли такого стока нет ) Tр получилась порядка 6 минут. может в этом ошибка?

расчет стока нутряночный вам нужен для:

1. Определения диаметра труб внутреннего водостока2. Прикинуть, пропустит ли внутренний водосточный стояк расчетный расход

Все остальное считается, как для наружки, и если вы ведете ветку с кровли до очистных, надо считать по методике внииводгео всю ветку, в том числе и ту часть, что идет с кровли до выпуска. Если у вас в эту ветку врезаются выпуски с кровли, то вы их также просчитываете по методике и прибавляете полученный расход.

Монтаж водостока

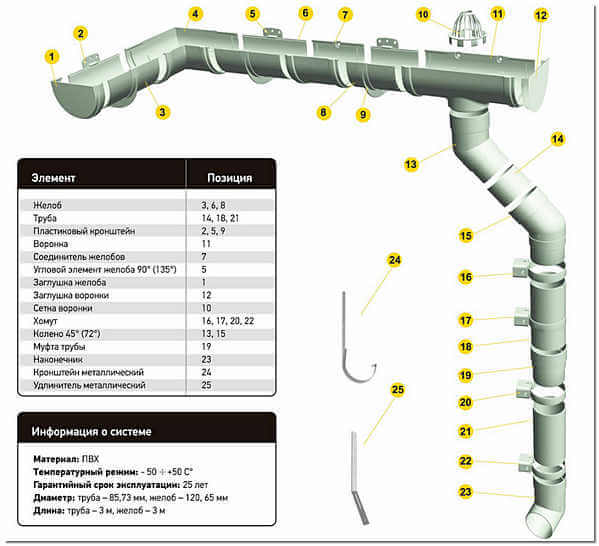

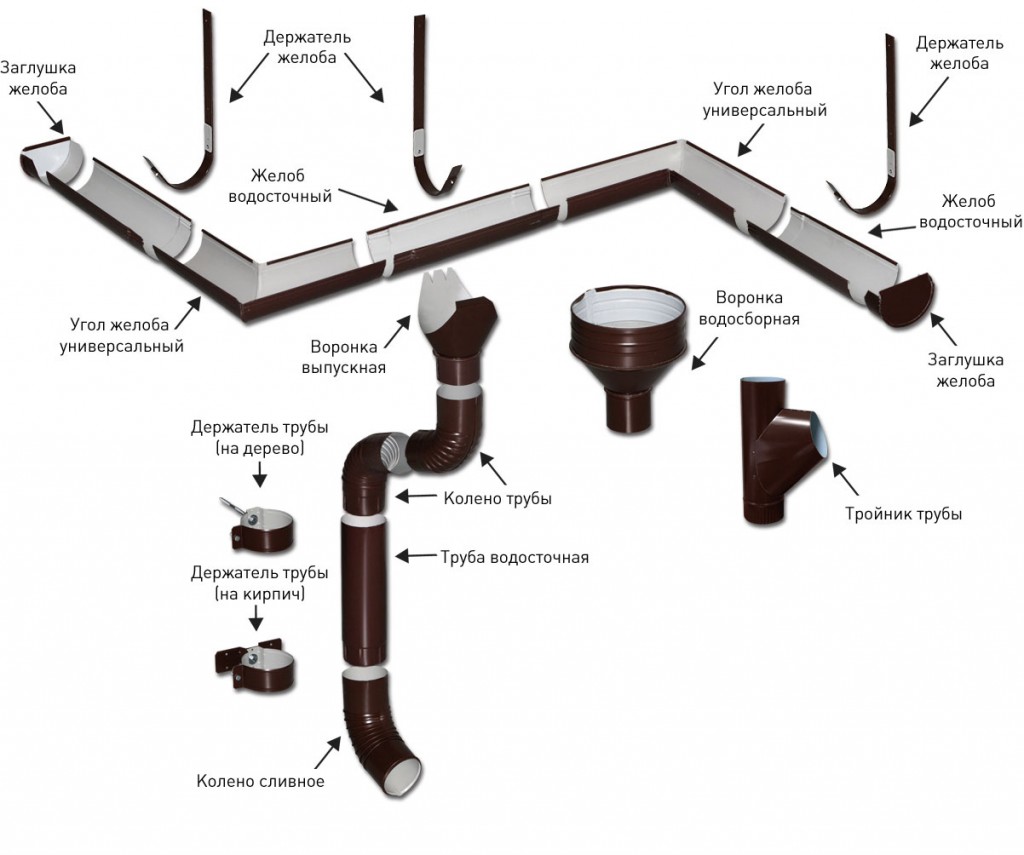

Для монтажа ливнёвки на крыше будут необходимы такие материалы:

• водосточные желоба;
• замки для желобов, заглушки;
• кронштейны;
• водосточные трубы;
• колено;
• хомуты;
• воронки;
• сливное колено;
• для пластиковых систем используется специальный клей;
• саморезы, штыри;
• защитные сетки для сливных воронок.

Кронштейны, водосточные желоба

Начинать установку водоотлива для крыши надо с разметки точек монтажа кронштейнов, для чего используется специальная отбивка (разметочная нить). Центр ливневого желоба должен находиться под линией свеса ската, образовавшийся зазор не должен быть меньше 25 мм. При монтаже соблюдается уклон в сторону воронок 2-5%, все кронштейны следует ставить каждые 50-60 см (зависит от типа и материала системы). Крайний кронштейн ставится в 25-30 см от угловой заглушки, воронка ставится с краю или по центру водосбора, крепится в двух точках.

Во время крепежа желобов надо сразу определиться с видом монтажа:

• на стропильную ногу (используется для кронштейнов из металла);
• на фронтонную доску (для систем из пластика);
• на настил с использованием удлинителей из металла (для металлических/пластиковых кронштейнов).

При монтаже очень важно избежать следующих ошибок:

• провисание желоба (происходит из-за слишком большого шага между кронштейнами);
• перелив воды через край водосбора (край свеса кровли не совпадает с серединой водосточного желоба);
• перелив воды, разбрызгивание (зазор между карнизом и линией желоба слишком большой).

Водоотливы

Следующим этапом является монтаж водосточных труб, осуществляемый сверху вниз. Слив, муфту и колено устанавливаются так, чтобы раструб смотрел вверх, в соединение колено-колено вводится часть трубы не короче 6 см (зависит от промежутка между стеной и фронтонной доской).  Далее выполняется сборка остальной части трубы, к стене крепеж осуществляется при помощи хомутов с шагом в 180 см. Одни хомут будет фиксирующим, второй – направляющим, для некоторых видов ливневых систем производители рекомендуют использование температурных компенсаторов.

Водосточные трубы выставляются строго по вертикали с использованием отвеса. Сливное колено ставится после крепежа трубы хомутами, высота его нижнего края от уровня грунта (отмостки) составляет 25-30 см.

Если по периметру дома устроен ливнеприемник или дренаж, край слива необходимо аккуратно завести в него, отдельно наружные отводы уже не используются.

Монтаж общей ливневой системы на этом закончен, но дополнительно надо проверить все узлы и прочность крепления.  Если все выполнено верно, вода будет из желобов попадать в трубы, не переливаясь и не разбрызгиваясь.

Уход за водоотливами очень простой, в конце каждого сезона осуществляется осмотр, тщательная промывка желобов и труб, весь мусор обязательно удаляется.

На сегодняшний момент покупателю предлагается на выбор множество цветов для водосточной системы, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно и гармонично. Срок службы обычно отт 25 до 50 лет в зависимости от типа металла.

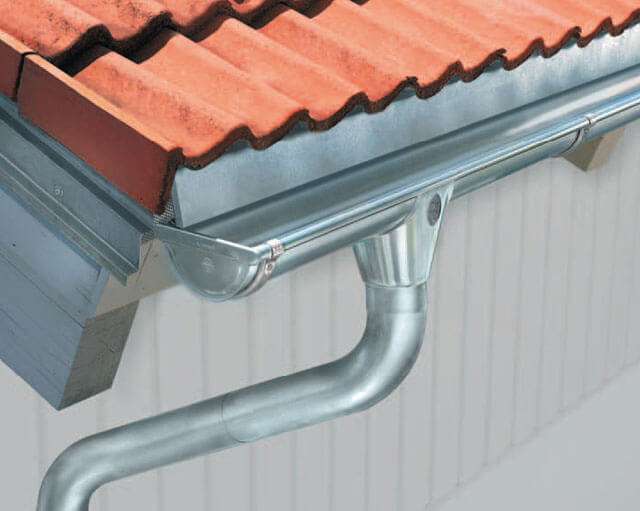

• Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий бывает круглая или прямоугольная.

• Водостоки из меди, алюминия и стали с цинк-титановым покрытием в России устанавливают крайне редко.

• Пластиковые системы слива в зависимости от конструкции крыши могут соединяться двумя различными способами: клеевым или с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, но цветовая палитра ограничена. Срок службы до 30 лет

Преимущества: простота монтажа, малый вес, наилучшая герметичность среди всех систем водоотведения, аккуратный внешний вид,  и что не мало важно, умеренная стоимость.

Недостатки: пластик плохо переносит экстремальных морозов. Он более хрупок, чем сталь и может быть поврежден снегосходом.

Как крепить водостоки правила монтажа

Какой марки бетон нужен для фундамента частного дома одноэтажного дома

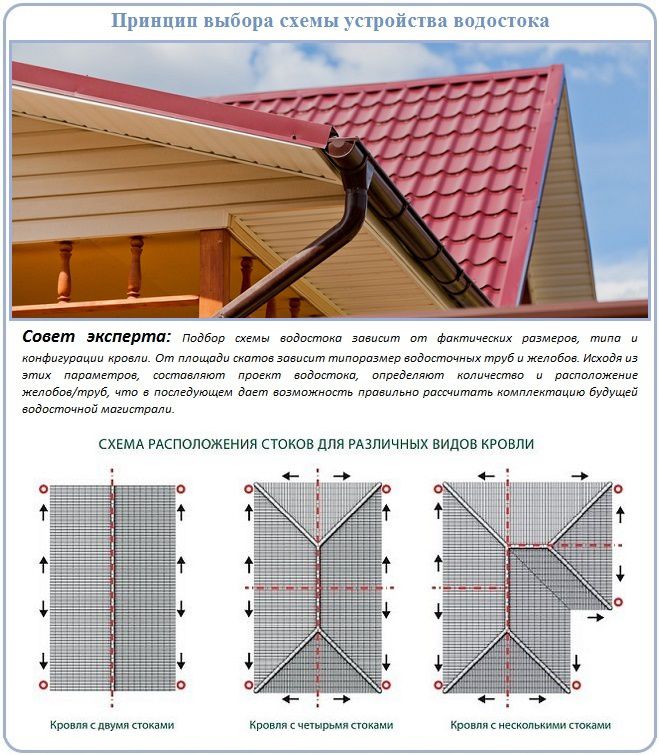

Прежде всего проводится проектный расчет, чтобы определить основные параметры: диаметры и длину труб и желобов, места креплений и другое.

Все работы непосредственно связанные с установкой водостока разбивают на несколько этапов.

Разметка и крепление кронштейнов

Тщательно измерив крышу по периметру, определяют длину желоба водоотвода. Затем отмечают места расположения воронок водостока.

Важно!

Воронка должна быть установлена ниже капельника, причем минимальное расстояние между последним и отверстием воронки, куда стекает вода, равна одному сантиметру.

Затем начинают закреплять крюки. Первыми, учитывая наклон водостока, два – самый короткий кронштейн для водостока и самый длинный, между ними протягивают шнурок. Именно по этой линии будет располагаться нижняя часть водосточного желоба. Далее между ними распределяют остальные с шагом в зависимости от материала водостока:

• 0,5-0,6 м – для пластиковых;
• 0,75-1,5 м – для металлических.

Установка сливов и желобов

Водосточный желоб должен легко ложиться в воронку, чтобы добиться этого при помощи ножовки или ножниц для резки металла в воронке с двух сторон вырезают полукруг. Затем в нее вставляют желоб и загибают его кромки и фиксаторы воронки: передний фальц воронки заходит за кромку желоба, а фиксаторы – заводят и загибают поверх задней.

Совет Воронку слива прикрепляют к желобу перед тем, как его зафиксируют крюками.

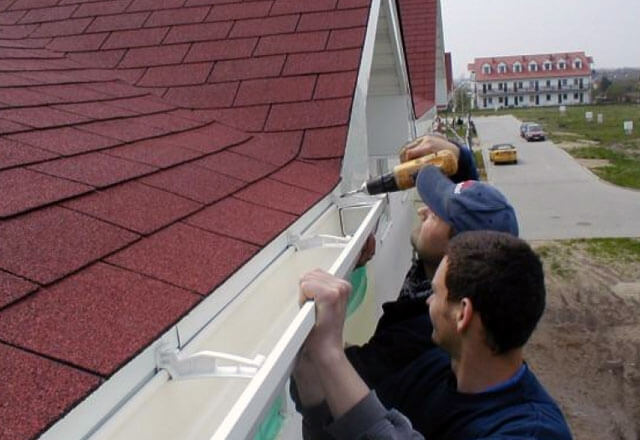

Крепление желоба водостока выполняют следующим образом:

• желоб вкладывают в кронштейн, заводя его переднюю часть под загнутый конец последнего,
• поворачивают на 90⁰ в сторону ската крыши;
• фиксируют при помощи пластин.

Совет Если водосточная система выполнена из пластика, то воронку и желоб склеивают специальным клеем.

Установка труб

Водосточные трубы отпиливают в соответствии с требуемой длиной. К стене здания крепят держатели для трубы: один верхней, а один – в нижней части здания. Если труба состоит из нескольких частей, объединяют с помощью соединительных труб и закрепляют в держателях. Отмостка должна отстоять от сливного колена на расстоянии от 30 см.

Соединение желобов

Монтажные работы заканчивают соединением друг с другом. Для этого используют муфту, в которую предварительно вставлена специальная уплотнительная полоса из резины, ребристой стороной вверх . Фиксирующая часть замка при этом должна быть разогнута на 90⁰. Соединительную муфту необходимо расположить таким образом, чтобы она оказалась посередине стыков желобов, сохранив между ними незначительный люфт – они не должны соприкасаться. После чего защелкивают замок соединителя.

Соединители желобов водостока одновременно выполняют роль компенсаторов. Желоба под действием жары, как правило, расширяются и увеличиваются в длине. И хотя удлинение на каждый метр довольно незначительно, скорее всего, водосточную систему придется перекрашивать. Благодаря компенсаторам удается избежать искажения конструкции.

Рекомендуем Поверх желобов рекомендуется устанавливать пластиковое сетки, которые защитят их от попадания всевозможного мусора.

Смотрите монтаж водосточной системы на видео:

2019

Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Совет! Несмотря на то, что глубинная дренажная система и часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

Совет! Ливневая канализация закрытого типа с использованием труб, имеющих большой диаметр, чаще всего монтируется на городских улицах или на промышленных предприятиях. Но иногда именно этот вариант водоотведения лучше всего подходит для частных территорий. Наиболее яркий пример целесообразности такого выбора – участок имеет большую площадь.

• Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Лотки сверху прикрываются декоративными съемными решетками.
• Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

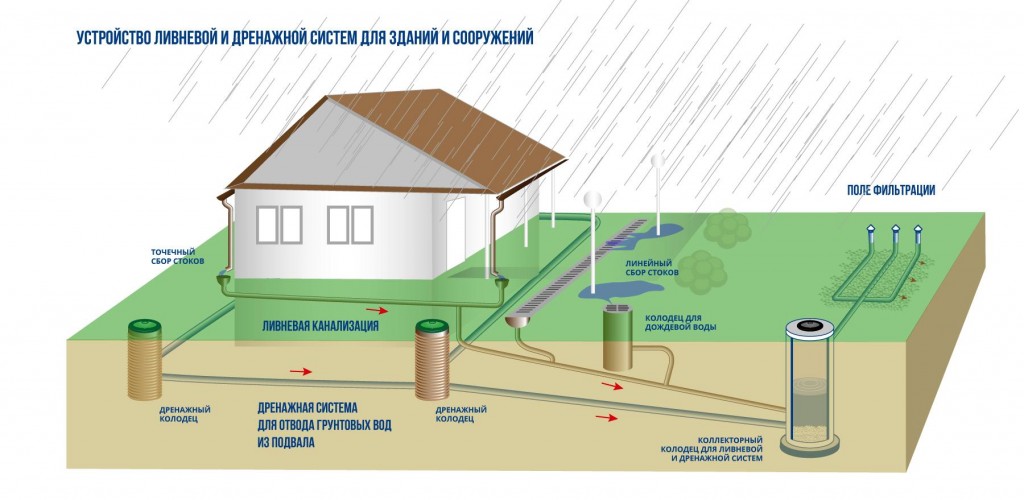

Виды ливневок по типу водоотводов

Выделяют два типа обустройства системы:

• Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
• Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Монтаж сливной системы

Перед тем как сделать ливневку для кровли приготовьте все необходимые комплектующие. Во время проведения работ вам понадобятся следующие инструменты:

• болгарка или ножовка по металлу;
• герметик и клей;
• резиновый уплотнитель;
• заглушка желоба.

Для сокращения издержек по времени и материальным расходам, специалисты рекомендует проводить монтаж ливневки во время строительства дома. Нет ограничений по времени года, но удобнее работать в теплую сухую погоду. В таких условиях установка будет выполнена более качественно.

Рекомендуем к прочтению:Виды четырехскатной крыши монтаж своими руками

Вначале необходимо рассчитать уклон желоба, он должен обеспечивать естественный сток воды к воронке. В таком случае влага не будет застаиваться и система спокойно перенесет зимние морозы. Инструкция по монтажу прилагается в комплекте с выбранными комплектующими. Производитель прикладывает подробную инструкцию с пошаговым описанием.

Некоторые стальные ливневки требуют предварительной припайки деталей друг к другу. Убедитесь в том что у вас имеется необходимый инструмент для проведения работ.

Первым делом крепят кронштейны с шагом в 500—600 мм. Сначала крепят крайние держатели в соответствии с проектным уклоном. Затем натягивают шнур и определяют места установки остальных деталей.

Теперь можно приступить к установке желоба. Расстояние от свеса кровли до верхней границы ливневки должно быть не больше 250 мм. Желоба укладываются в кронштейны креплении делают нахлест одной детали на другую не меньше 30 мм. Все стыки обрабатывают герметиком, чтобы вода не просачивалась сквозь слив. Размеры крайних деталей подгоняют под нужный размер при помощи болгарки. По краям желоба закрываются заглушками, которые крепятся клеем.

Помимо воды со скатов кровли, к сливной системе подводят капельники, выводящие влагу из подкровельного пространства. Обычно они закреплены на стропилах.

По углам устанавливают водоприемные воронки, для этого делают спилы наискось. Внутренняя часть воронки обрабатывается клеем и соединяется с желобами. Чтобы мусор не засорял трубы на воронку устанавливают сетку. Теперь, при помощи хомутов крепят сточные трубы и крепят к воронке. Стыки труб обрабатывать герметиком не нужно.

Теперь можно провести испытания системы — вылейте ведро воды на крышу. Если увидите что собранная ливневка своими руками дала течь, то сразу же устраните неисправности.

Грамотный монтаж слива с крыши поможет выполнить опытный специалист. Поэтому, если сомневаетесь в том, что сможете все самостоятельно построить, обратитесь к специалистам. Хотя придется потратить деньги на оплату работы, но вы получите высокое качество сливной системы и сэкономите время.

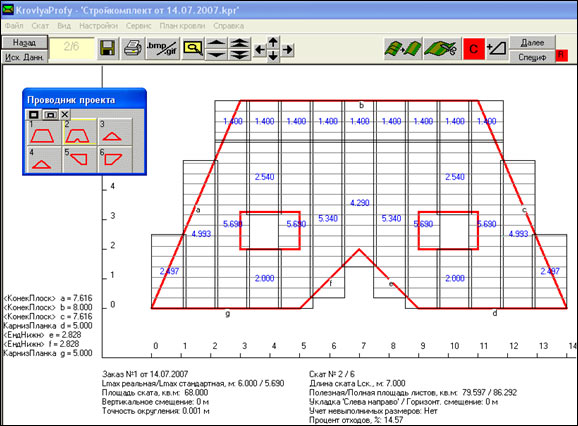

Расчет водосточной системы: онлайн-калькулятор

• На крышу любого здания попадает большое количество осадков.
• Чтобы они затем не стекали по стенам и не просачивались в грунт под фундамент дома, необходимо устроить надежную систему водоотведения.
• Всего в строительстве существует два вида систем водоотведения:

• неорганизованная;
• организованная.

1. Когда вода по скатам крыши стекает прямо на отмостку здания, то это называется системой неорганизованной.
2. Когда же на крыше установлена водосточная конструкция и вода отводится в определенное место, то такая система называется организованной.
3. Неорганизованный водоотвод, главным образом, используется на крышах плоских.
4. Достоинство у такого метода всего одно – не нужно тратиться на желоба, трубы, крепления и работу.
5. А недостатков очень много!
6. Вода способствует разрушению стен, цоколя, отмостки.
7. Фундамент изнашивается намного раньше положенного срока.
8. Если под домом ходят люди, то вода попадает прямо на них.
9. Организованная система водоотвода с кровли дома – совсем другое дело!
10. Вода не попадает на конструктивные элементы дома и они служат максимально возможно.
11. Ведь для отвода воды установлены специальные узлы водоотвода и вода уходит в специально организованное место.
12. Также водосточная система несет на себе определенные эстетические функции.
13. Это выглядит,как если бы в комнате не повесили занавески.
14. А если вид водостока подобрать правильно с точки зрения дизайна, то он станет дополнительно украшением дома.

Дом, на котором не установлена водосточная конструкция, вид имеет незаконченный.

Как правильно провести расчет

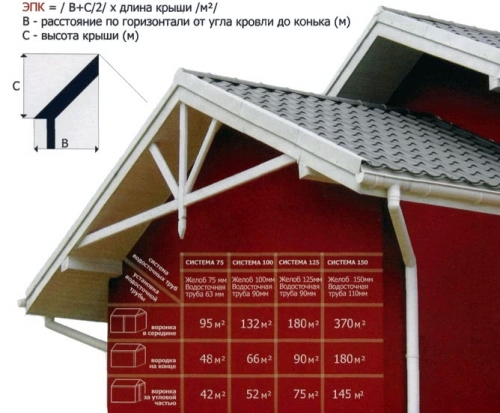

С чего начинается расчет водостока

• Основной характеристикой системы водостока является ее пропускная способность.
• То есть определенное количество воды, которое система без проблем сможет отвести с вашей крыши.
• Для того чтобы правильно выполнить расчет водостоков, следует учесть конфигурацию и тип крыши, а также обилие и частоту осадков.
• Если расчет выполнить неправильно, то водосток не справится с объемом воды, которая начнет поступать во время сильных ливней или резкого таяния снега, и она начнет переливаться через край желобов водосточной системы.
• Это то же самое, если бы такой конструкции вовсе не существовало.
• Для того чтобы понять, какая должна быть характеристика водосточной системы, следует выяснить, какой объем среднемесячных осадков в вашем регионе, и какова пиковая нагрузка.
• Также имеет значение конфигурация крыши, углы наклона скатов и частота ливней.
• Потому что любая водосточная система справится с обычной нормой осадков.
• Рассчитываем количество осадков, которое приходится на площадь водоотведения.
• Для этого используем формулу:
• Q = S x q / 10000.
• Здесь:

• Q – количество осадков, которые на площадь водоотведения приходятся, измеряется в литрах/сек;
• S – площадь кровли, с которой отводится вода, измеряется в метрах квадратных;
• q – максимальная интенсивность осадков, измеряется в л/(с х га).

Еще о внутреннем водоотводе с плоских крыш.

О гидропароизоляции кровли по ссылке. О материалах для гидропароизоляции.

Инструкция по монтажу ондулина здесь. Достоинства и недостатки этого кровельного материала, порядок монтажа.

Используя данные по реальной пропускной способности элементов системы (предоставляет изготовитель систем), производим выбор конкретной системы:

1. После того, как пропускная способность водосточной системы нами рассчитана, необходимо рассчитать количество стояков.
2. Для этого используется такая формула:
3. N = Q / qn.
4. Здесь:

• N – количество стояков;
• Q – количество осадков;
• qn – пропускная способность водосточной системы.

• Давайте на примере рассмотрим, как выполняется расчет.
• Вначале необходимо вычислить площадь крыши, с которой необходимо отводить воду:

Рассчитываем площадь водоотведения.

S = 5.5 х 12,5 = 68, 75 кв. метра.

1. Теперь используем формулу:
2. Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 литра/сек.
3. Число 267 – это максимальная интенсивность осадков.
4. В каждом регионе она своя.
5. Теперь берем таблицу, в которой указана пропускная способность систем:

• И подбираем конкретную систему.
• Для нашей площади водоотведения самой эффективной будет система Х1.
• То есть, когда стояк установлен на углу здания.
• У такой системы пропускная способность равна 1,91 литра/сек.
• Зная нашу пропускную способность, легко рассчитать требуемое количество стояков:
• N = Q / qn = 1,84 / 1,91 = 0, 96.
• То есть нам вполне хватит одного стояка.
• Видео о водосточной системе кровли
• Что еще почитать по теме?

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Компоненты и устройство ливневых систем водоотведения

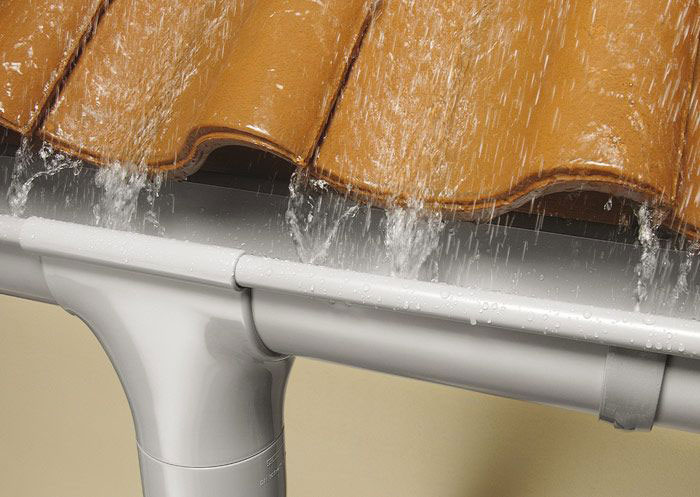

Ливневые системы водоотведения с крыш включают множество функциональных и монтажных элементов.

Компоненты систем делятся на три группы: ● кровельная — включает отводные желоба и горизонтальные водостоки, собирающие сходящую с крыши воду; ● сточная — воронки и вертикальные трубы пристенного слива в канализационные и дренажные системы или на грунт; ● монтажная — крючья и кронштейны, крепежные и соединительные приспособления. Для двускатных и четырехскатных крыш ливневая система водоотведения включает: ● горизонтальные желоба под скатами кровли для сбора стекающей воды, монтируются под уклоном в сторону приемных воронок; ● вертикальные сточные трубы с воронками, по которым осуществляется часть вертикальных труб направляют в дождеприемник ливневой канализации либо на поверхность грунта. В последнем случае целесообразно проложить открытые водосточные желобки или канавки для стока воды с территории участка. Для горизонтальных крыш ливневые системы водоотведения состоят из: ● сточных отверстий на поверхности крыши с выводом в скрытые трубы; ● горизонтальных труб, проложенных в крыше и выходящих из стен; ● вертикальных труб с воронками, расположенными под выходами горизонтального слива. Как правило, для реализации таких ливневых систем обеспечивается небольшой уклон поверхности крыши в сторону сливных отверстий, расположенных по углам кровли.

Выбор системы водоотлива: рекомендации специалистов

Как уже говорилось, выбор системы водоотлива производится с учетом особенностей вашего региона, концепции строения, стоимости работ и материалов.

Современные производители предлагают огромное количество вариантов систем, которые можно монтировать как на строящиеся здания, так и на уже готовые дома.

Большинство владельцев домостроений, предпочитают не вникать в особенности обустройства ливневой системы, полагаясь на профессионализм сотрудников строительных компаний. Однако, с некоторыми нюансами ознакомится не помешает:

• В идеале, все элементы должны быть от одного производителя. Это обеспечит надежность монтажа и отсутствие протечек.
• При выборе оцинкованных систем, учитывайте, что неэстетичный вид широкой воронки компенсирует погрешности изготовления деталей.
• Кровля, водосток под которой выполнен без желобов, не будет протекать, благодаря надежности конструкции. Однако, вы можете столкнуться с некоторыми сложностями при монтажных работах.

Водосточные трубы с крыши плавно переходят в сточные трубы, прячущиеся под землей Источник

• Срок службы оцинкованных труб и систем, изготовленных из них, при надлежащем уходе, может превышать 25 лет.
• Металлические системы, покрытые цинко-полимерным материалом, смотрятся привлекательно, защищены от коррозии, не требуют специального ухода и служат до 50 лет. Кроме того, существует возможность заказать индивидуальные конструкции водостоков и выбрать цвет, соответствующий дизайну дома.
• Перед установкой конструкций из пластика в северных регионах, необходимо проконсультироваться со специалистами.

Практический расчет пропускной способности водопровода

Очень часто причиной не функциональности ливневой канализации оказывается пренебрежение проектировщиками деталей расчета. Опираясь на общие указания СНиП, ремонтники и монтажники часто допускают ошибки.

При расчете диаметра ливневой канализации зачастую используются трубы с сечением 200-250 мм. Это оптимальный показатель для беспрепятственного передвижения стоков по трубам. Даже если осадки выпадают с большей интенсивностью.

Важно! Предварительный расчет и закупка необходимых деталей в соответствии с нормами и требованиями способствует снижению затрат без ущерба функциональности сети.

Метод производства

В производстве пластиковых водостоков используют полимерную массу поливинилхлорида. Эту массу насыщают пигментами для создания того или иного оттенка. Для придания пластику нужной формы эту массу пропускают через трафареты с отверстиями.

Водосточные системы из ПВХ выпускают в круглой и овальной формах. Но они могут иметь и квадратный вид.

Водоотливы делают из двух видов ПВХ: жесткого и пластифицированного. Система их жесткого ПВХ отличается большей прочностью, чем аналогичная из пластифицированного, который содержит разные пластификаторы.

Для крыш с большой площадью используют системы из жесткого ПВХ, и соответственно для небольшой по площади кровли – пластифицированный ПВХ.

В полимерную массу также добавляют разные стабилизаторы, которые способствуют устойчивости к воздействию ультрафиолета и к перепадам температур.

Водосточная система из ПВХ отличается легким весом элементов. Это делает её монтаж легким и быстрым.
