Как застройщику самостоятельно рассчитать стропильную систему крыши

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом. Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Как посчитать площадь крыши дома: онлайн калькулятор

Как посчитать квадратуру крыши дома и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор, который считает не только квадратуру дома, но и производит расчет угла наклона, количества кровли, стропил и многое другое.

Данный калькулятор производит расчет покрытия для двускатной кровли. Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначение полей в калькуляторе

Формула расчета высоты крыши

Суть математического метода.

Кстати, угол наклона ската можно обозначать градусами, процентами или в виде десятичной дроби. В числителе такой дроби размер высоты конька, а в знаменателе горизонтальный катет нашего треугольника. Так вот строители обычно пользуются именно дробным определением угла наклона, так намного удобней.

Дробное определение угла наклона крыши считается более практичным.

Расчёт количества древесины, необходимой для изготовления стропил

Для устройства стропил чаще всего применяют хвойные породы дерева. Зная, сколько стропил требуется на крышу и какой объём древесины содержится в одном брусе, вычислим необходимый объём древесины. Предположим, что мы произвели полный расчёт стропильной системы и получили, что необходимо 18 единиц бруса размером 150х150 мм. Далее смотрим таблицу.

Таблица: количество бруса в кубическом метре пиломатериалов

Объём одного бруса 150 х 150 мм составляет 0,135 м3. Значит, объём пиломатериала для 18 стропил составит 0,135 м3 ∙ 18 = 2,43 м3.

Видео: расчёт материала для стропил двускатной крыши

Правильный расчёт основных параметров позволяет сделать стропильную систему безопасной, надёжной и долговечной. Знание необходимого объёма древесины позволяет сэкономить средства на обустройство стропил. Онлайн-калькуляторы значительно облегчают расчёт всех технических характеристик кровельного каркаса, экономят время на расчёты и повышают их точность.

Подписаться на наш канал в Похожие записи:

Рассчитать высоту крыши правильно

Каждый, кто строил дом самостоятельно, сталкивался с проблемой выбора угла наклона крыши. В статье мы расскажем, как рассчитать высоту крыши правильно – самый простой и верный способ.

Необходимость проведения расчетов высоты крыши

Кровля — важнейший элемент конструкции: она защищает от осадков внутреннее пространство дома, предотвращает от намокания наружные стены, увеличивая тем самым срок эксплуатации постройки.

От правильности расчета наклона скатов зависит нагрузка на каркас, влагостойкость покрытия — насколько быстро с нее удалятся ливневые осадки, снег, талые воды.

Но, назначив слишком большой угол, владелец будет вынужден отапливать неиспользуемый объем, что в условиях постоянного повышения цен на энергоносители ведет к неоправданному увеличению коммунальных платежей. К тому же это увеличивает площадь и материалоемкость кровли, что также требует затрат.

Выбрав оптимальный угол уклона ската, мы уменьшаем сечение несущих элементов конструкции, обеспечиваем удаление осадков, предотвращая намокание кровельных материалов, снижаем материалоемкость и стоимость монтажа конструкции.

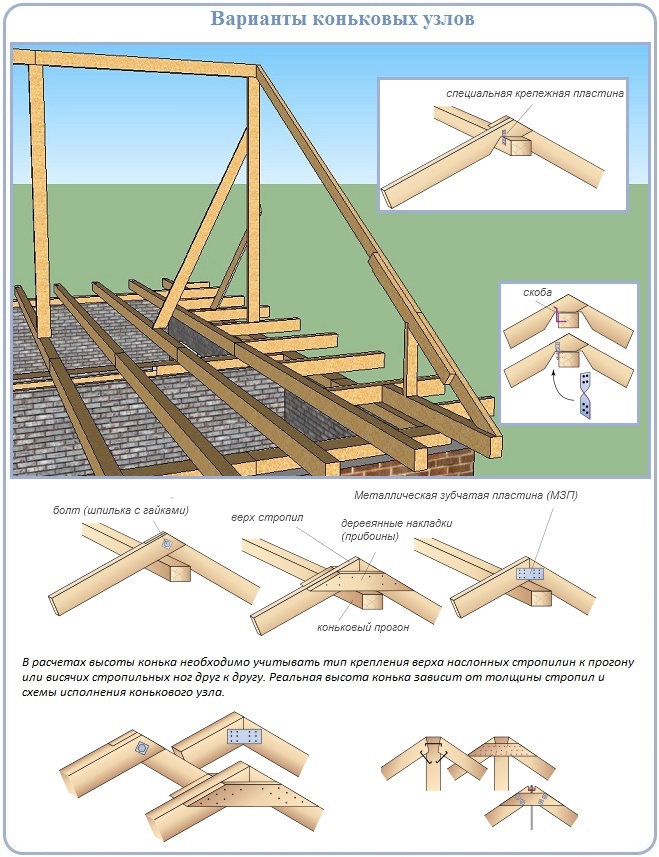

Выбор высоты конструкции

Угол наклона ската зависит от следующих показателей:

• климатических условий региона строительства (осадки в виде дождя и снега, ветровая нагрузка);
• конструкции крыши (односкатная, двухскатная, вальмовая, другая);
• использование подкровельного пространства — нежилой чердак требует меньшей высоты, чем жилая мансарда;
• материала покрытия (волнистые листы, черепица, битумно-полимерные плоские плитки, листовая сталь или профнастил);
• эстетики фасада, здесь главенствуют вкусы хозяев.

Климат часто играет определяющую роль в конструкции кровли: в странах с морским климатом, где много осадков, крыши более островерхие, чем в местностях с сильными ветрами — там угол наклона меньше или имеет вид арки для снижения парусности конструкции. В засушливых южных регионах, где минимальное количество осадков, но бывают сильные ветра, кровли практически плоские. В странах с высоким снежным покровом часто делают 4 ската — так снег не задерживается на кровле.

Внимание! Данные по климатическим значениям осадков и ветров можно определить по таблицам СНиП «климатология» или в местной метеорологической же можете посмотреть статью Как сделать односкатную крышу из профнастила

По нормативным документам допустимый угол наклона по виду материала составляет, градусов:

• волнистые листы — более 30;
• черепица — 30…65;
• битумно-полимерные плоские плитки — свыше 30;
• кровельная сталь, профнастил, металлочерепица — от 15 и выше.

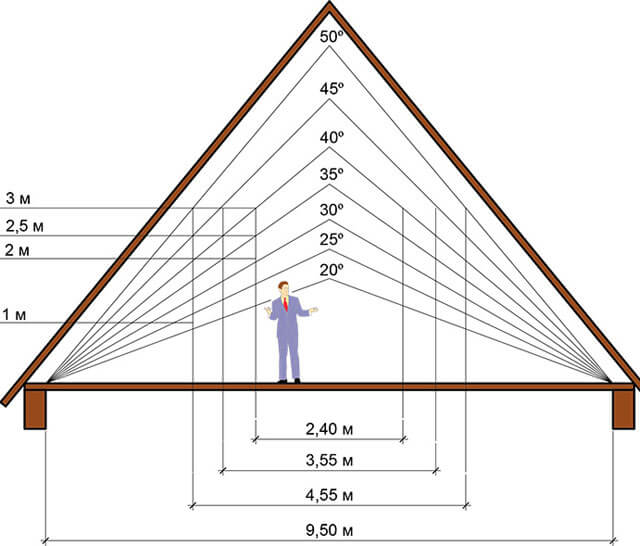

Если чердачное пространство не будет использовано в качестве жилого помещения, то высота в коньке должна обеспечивать возможность периодического осмотра исправности крыши, по противопожарным требованиям это 1,6 м от верха мауэрлата до низа конькового бруса.

В мансарде со спальными комнатами высота от пола до потолка должна быть не меньше 2, 5 м.

Методики расчета высоты

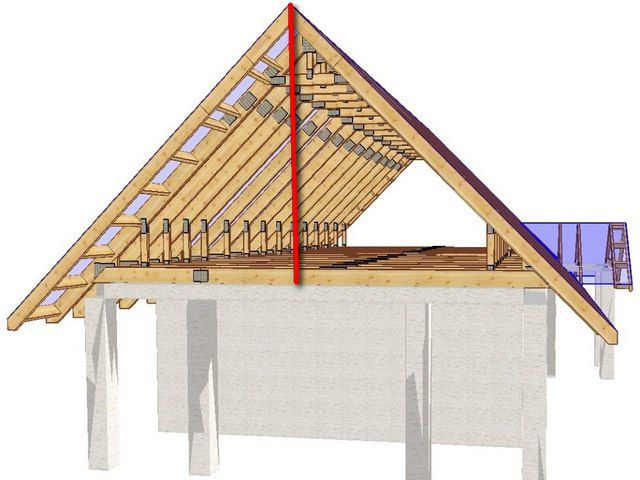

Рассмотрим, как правильно рассчитать и определить высоту крыши, по отношению к ширине дома. Верхняя линия несущей конструкции крыши называется коньком — это линия перелома скатов.

Математический расчет

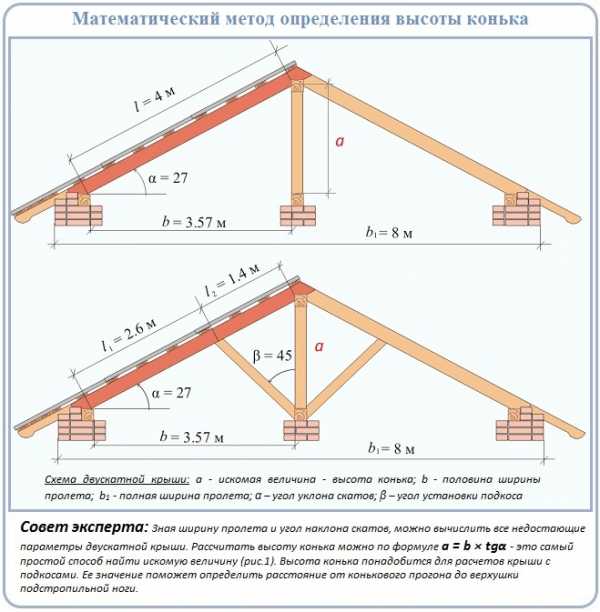

Самый распространенный вариант кровли — двухскатный. Для определения требуемой высоты на поперечном разрезе дома наносим вертикальную линию по середине ширины пролета.

По таблицам Брадиса находим тангенс угла, обеспечивающий нормативное значение (в зависимости от принятого материала покрытия) — от 15 до 65 градусов. Умножаем полученную половину ширины на табличное значение тангенса, получаем искомую высоту конька.

Если полученная высота недостаточна для организации жилой комнаты или прохода под крышей для осмотра, высоту придется увеличивать до нужного значения.

Определив высоту конька, по теореме Пифагора вычисляем длину стропила. При большом поперечнике в конструкции потребуются дополнительные стойки или наклонные подкосы чтобы уменьшить прогиб стропил.

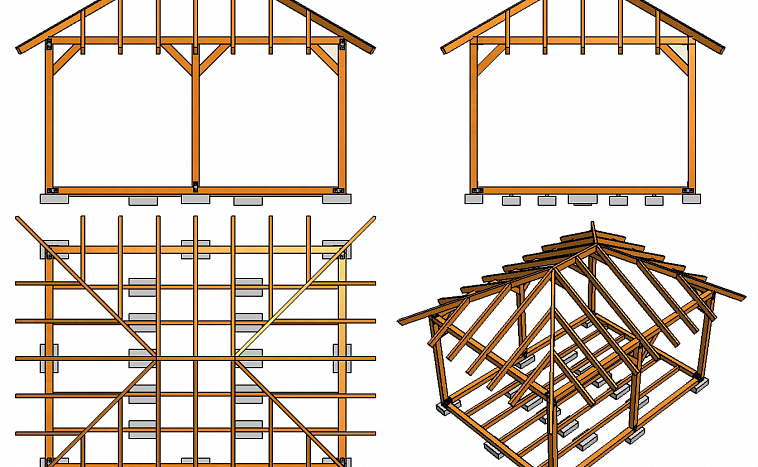

Крыша на 4 ската (вальмовая и шатровая) имеет два дополнительных ската по торцам дома. Угол наклона вальмов обычно назначают большим, чем наклон ската, в шатровой кровле все скаты имеют одинаковый уклон.

Внимание! Большой угол скатов повышает парусность кровли, поэтому в регионах с сильным порывистым ветром часто выбирают для покрытия металл, с минимальным требованием уклона.

Графический расчет

Методика графического определения высоты зависит от способности определения размера «на глазок». Для 2-х скатной кровли рисуют в масштабе равнобедренный треугольник с основанием, равным ширине постройки. Далее при помощи транспортира откладывают нужный угол наклона покрытия, наносят линии от мауэрлатов до пересечения друг с другом, и по линейке определяют высоту конька.

Внимание! Графический способ менее точен, чем определение высоты математическим путем, и может быть рекомендован для нежилых построек.

Он-лайн калькуляторы

На многих сайтах, посвященных строительству частных домов и дач, есть встроенные он-лайн калькуляторы для определения высоты конька.

Достаточно ввести исходные данные — место строительства, назначение и ширину здания, материал и конструкцию покрытия, Вы получаете результат — высоту крыши. Способ самый простой, но есть сомнения в его надежности, так как требования к крышам там не всегда актуальны, то есть могут не соответствовать последним нормативным документам.

Заключение

Крыша — один из элементов конструкции дома, определяющих его прочность, надежность, долговечность и микроклимат помещений. Это ответственная и многодельная часть стройки. Стоимость кровли и работ по ее монтажу составляет до трети цены всей постройки.

Если у Вас есть малейшие сомнения в своих способностях к определению правильного уклона, стоит поручить эту работу профессионалам.

Так Вы получите гарантию качества на все работы, крыша будет соответствовать действующим нормам, а при малейших недочетах сможете предъявить претензию компании-подрядчику.

Как рассчитать высоту крыши

Крыша защищает здание от всевозможных атмосферных воздействий, а также выступает в роли конструктивного украшения всей постройки. Она предопределяет долговечность дома, вместе с этим, ее строительство и последующие ремонты требуют немалых денежных затрат. Оттого к вопросу ее возведения необходимо отнестись со всей ответственностью.

В строительстве любых объектов нет места просчетам. Поэтому перед возведением какого-либо здания нужно верно выполнить соответствующие вычисления. Сделать это можно посредством онлайн сервисов, однако поистине точные расчеты конкретного объекта возможны лишь при «ручной» обработке данных.

Кто возводил собственный дом, тот непременно сталкивался с вопросом, как рассчитать высоту крыши. Перед определением данного параметра, необходимо учесть несколько нюансов:

• определиться с типом кровли – одно-, двух- или многоскатная, с жилой мансардой, чердаком или без него;
• определить уклон крыши – нужно принять во внимание климатические условия района строительства, силу ветра, количество осадков и температуру;
• выбрать кровельный материал – он также предъявляет некие требования к углу наклона кровли.

Величина уклона колеблется в пределах 11-600. Чем больше выпадает зимой снега в районе, тем угол должен быть больше. После предварительного вычисления высоты крыши, можно определиться с количеством необходимого материала. В данном вопросе многое определяет именно угол конструкции – с его ростом повышается расход материала. Например, уклон 450 увеличит себестоимость крыши (по сравнению с плоской конструкцией) в 1,5 раза, а если этот параметр будет равен 600 – в 2 раза.

Пропорции высоты кровли обуславливаются только нормативными требованиями к постройке. Непосредственно высота может быть посчитана посредством строительного угольника и чертежа крыши, выполненного на миллиметровой бумаге. Помимо этого, сделать расчеты помогут простейшие геометрические формулы, для чего понадобятся такие начальные данные: длина и ширина здания, угол наклона кровли.

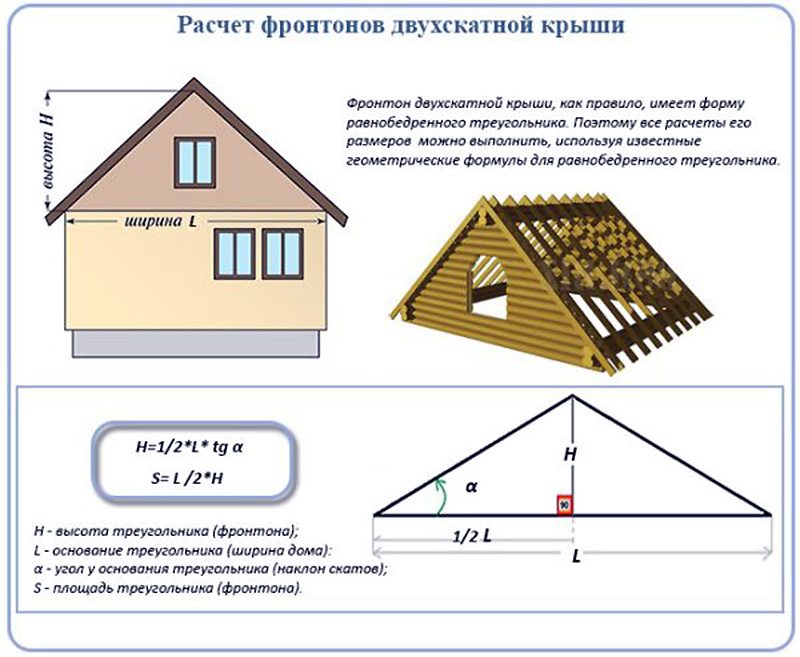

Далее, необходимо прибегнуть к несложным геометрическим расчетам. Катет треугольника – это высота конька, второй катет может быть шириной дома, его диагональю, разделенной пополам или половиной ширины здания (для односкатной, шатровой и двускатной кровли соответственно). Высота конька определяется умножением длины катета на тангенс угла наклона. Приводим вам для расчетов таблицу тангенсов и синусов:

Например, имеется дом шириной 6 м с 2-скатной крышей уклоном 400. Тангенс 400равен 0,839. Таким образом, высота крыши равна 6/2*0,839=2,5 м.

По схожей схеме рассчитывается и длина стропил . В описанном выше треугольнике данная опора представлена гипотенузой. Чтобы вычислить ее длину необходимо величину известного катета разделить на синус противоположного угла наклона. Из схемы выше следует, что длина стропил (в нашем треугольнике — это гипотенуза) Lc равна высоте конька крыши Hк разделенной на синус угла А.

Как видно, рассчитать высоту крыши несложно. Игнорировать эти вычисления не стоит, ибо это чревато перерасходом средств или разрушением конструкции в процессе эксплуатации уже возведенного здания.

Советы и рекомендации

Угол наклона кровли вычисляется между наклоненными стропилами и перекрытием. При подсчете площади поверхности, которую должны будут занять листы металлочерепицы, шифера либо профнастила, нельзя забывать, что одна из волн тратится на соединения с соседними листами. Поэтому придется добавить еще 10% к полученной площади уже после всех расчетов и корректировок. Также учитывают, что листовые материалы измеряются в погонных метрах, которые потребуется сначала пересчитать в квадратные, и лишь затем сравнивать с размерами крыши. Дополнительно проверить себя можно, воспользовавшись специализированными онлайн-калькуляторами непосредственно от крупных поставщиков избранного покрытия.

Если кровля не имеет настенного желоба, добавляют 7 см на спуски над карнизами. А в том случае, когда есть и желоб, и карниз, и свес, длину можно сократить на 70 см. Обсчитывать площади парапетов, брандмауэрной стены и прочих конструкций, не связываемых физически с главным покрытием, нужно дополнительно. Принимать во внимание стоячие фальцы, если единичные детали покрываются кровельной сталью, нет необходимости.

Также можно проигнорировать обход бруса основания рулонными покрытиями. По существу, он не играет роли, как и обустройство фартуков.

И еще про игнорируемые детали: нет необходимости просчитывать присоединения кровли к:

• парапету;
• зенитному фонарю;
• тепловому шву;
• трубе;
• шахте вентиляции;
• стене.

Покрытия частей одной крыши, расположенных в различных плоскостях и отсоединенных другими материалами, рассчитываются каждое по отдельности. Если проекта здания нет или он вызывает определенные сомнения, лучше все величины измерять по факту. Затраченные усилия обернутся сторицей, ремонтировать или строить с нуля окажется намного проще. Тем более что неучтенные на планах и схемах большого масштаба сантиметры в реальности оборачиваются целыми метрами погрешности.

Максимально точный результат получается у профессиональных строителей и проектировщиков – к ним и следует обращаться, чтобы получить качественную услугу.

Когда дело доходит до формирования сметы, нельзя забывать об использовании крепежа и доборных элементов. Их распределение по площади крыши должно быть равномерным, за исключением тех случаев, когда иной порядок продиктован технологией. Целесообразно учесть, что в отдельных вариантах покрытий количество отходов может достигать 50%. Удивляться и возмущаться здесь бессмысленно, такова технология. Именно поэтому расчет площади кровли – это еще не все, хотя и очень важно для дела.

В грамотно составленных сметах не должно быть такого, чтобы простой расчет по площади принимался за основу оценки стоимости. И даже если проведена незначительная корректировка по непонятным коэффициентам, которую никак не обосновывают, доверять такой смете нельзя.

Лучше обратиться за помощью в другую организацию. Все цифры и расчеты, которые представлены проектировщиками, стоит лично перепроверить. Используя онлайн-калькулятор, помощь архитекторов заменить нельзя, но получится по крайней мере высчитать все так, чтобы кровля была надежной при обычных условиях эксплуатации.

О том, как правильно рассчитать площадь крыши, смотрите далее.

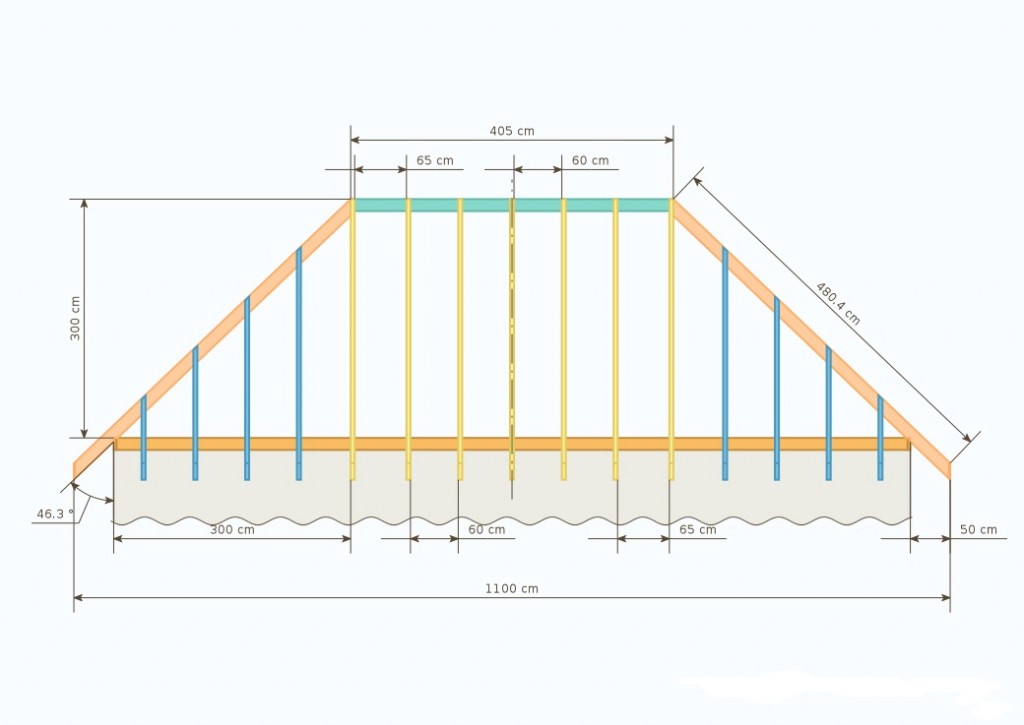

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Как правильно рассчитать уклон крыши?

Само предназначение крыши заключается в защите от природных явлений — ветра, дождя, снега, жары или мороза. Крыша может быть как с минимальным наклоном, так и иметь большое значение уклона. Для того чтоб кровля гармонично сочеталась с постройкой и одновременно с этим безупречно выполняла свои функции необходимо знать как правильно рассчитать уклон крыши.

При расчетах учитываются следующие факторы.

Фактор: регион постройки дома

Первое что берется во внимание — это регион, где построен дом. Каждый регион имеет свои особенности. Количество осадков и сила ветра может сильно отличаться и, соответственно, влиять на оптимальный угол уклона крыши. Например, чем больше в регионе выпадает зимой снега, тем более покатой должна быть крыша.

На таких крышах снег не скапливается в больших количествах и не утяжеляет всю кровельную систему, а вода уходит быстро, не застаиваясь и не разрушая кровельный материал, следовательно, нагрузка на гидроизоляцию будет меньше. Для регионов, где очень часто дуют сильные ветра, имеет смысл устанавливать крышу с минимальным углом наклона.

Фактор: вид материала

Каждый вид материала имеет свои технические характеристики и особенности как со стороны монтажа, так и эксплуатационных моментов. Поэтому необходимо уточнять на какой угол в градусах или процентах рассчитан данным материал.

При малом уклоне крыши до 10о или в процентах до 15% используют рулонные покровные материалы, такие как рубероид и др., но необходимо знать — чем меньше уклон, тем больше слоев покрытия необходимо укладывать (от 2 до 4 слоев). При уклоне более чем 20% (12о) используют металлочерепицу и керамическую черепицу, профнастил, шифер.

На что влияет угол уклона крыши?

С увеличение угла уклона крыши могут возникнуть следующие вопросы и нюансы:

• Чем больше уклон, тем больше площадь кровли и тем больше необходимо материалов для кровли. Поэтому расчет уклона кровли несет экономический характер, с его помощью можно регулировать и высчитывать необходимые затраты, подбирая оптимальный вариант окончательного вида крыши в зависимости от материальных возможностей.
• Нагрузка на большие скатные крыши при сильных порывах ветра усиливается в несколько раз. Например, если сравнивать кровлю с углом в 11о и 45о, то воздействие на вторую будет примерно в 5 раз больше. Если все же в ветряных регионах установить такую кровлю, то необходимо укреплять полностью всю конструкцию – стропильную и систему обрешетки. При этом использовать балки большего сечения и делать меньше шаг. Такая конструкция может быть невыгодна с материальной точки зрения и со стороны увеличения веса постройки, что может негативно сказаться на фундаменте и несущих стенах. Поэтому лучше рассчитать уклон кровли в зависимости от природных условий.
• При достаточно большом угле наклона кровли более чем 60о можно даже не учитывать вес снега, воздействие талой воды и дождя — осадки будут сразу скатываться с поверхности кровельных материалов, не приводя к застою. Но здесь тоже есть особенность. Во-первых — материал должен соответствовать такому большому углу. Во-вторых — обрешетка должна быть с меньшим шагом для более надежной фиксации кровельного материала.

Малый уклон: плюсы и минусы

Свои плюсы и минусы имеет и кровля с малым процентом уклона:

• Зимой необходимо организовывать регулярную очистку от снега. В противном случае при большом накоплении снега и льда кровля может провиснуть под суммарным весом или с нее будут сходить «лавины».
• Обязательно требуются предусмотренные и установленные системы отвода воды.
• Даже если отводы талой и дождевой воды установлены и работают в штатном режиме, все щели и стыки листов кровельного материала необходимо обрабатывать герметиком, слой гидроизоляции должен быть более плотнее с уменьшением угла наклона.

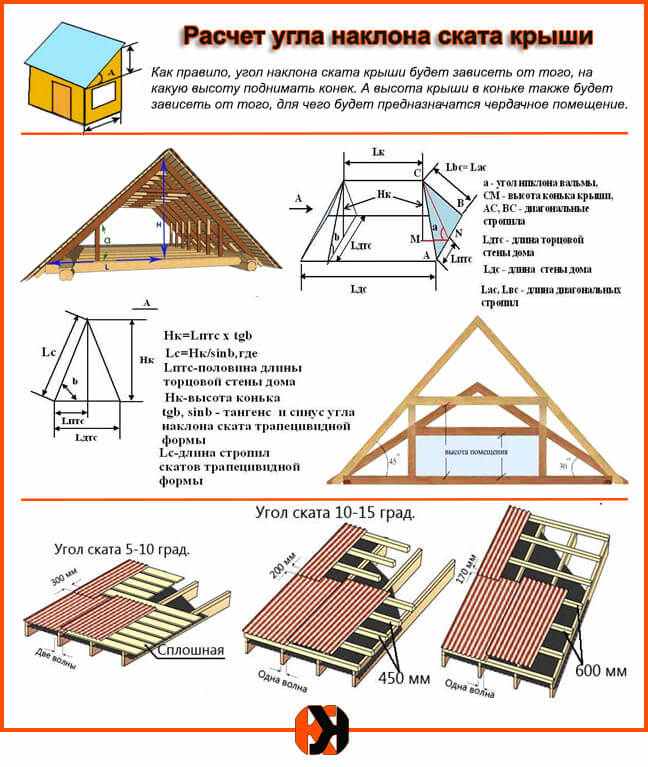

Определение угла наклона крыши

При развитии IT-технологий появились компьютерные программы, которые помогают в проведении расчетов и определении оптимального угла наклона. Для этого необходимо ввести необходимые данные и вы автоматически получите уже готовый результат.

Рассчитать угол уклона можно самостоятельно, но это требует внимания и определенных знаний. Для расчетов существует формула, по которой можно определить либо высоту конька с уже установленным углом ската, либо угол ската, зная высоту конька.

Разберем на примере и вычислим необходимую высоту конька. Для этого необходимо замерять ширину стены дома. Полученное значение уменьшить в 2 раза и умножить на коэффициент, взятый из таблицы коэффициентов Брадиса, определенный для каждого угла уклона.

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.
