Инструкция по монтажу битумной черепицы Ондулин

Общие сведения о продукте

Монтаж ондулина (часть 1).

Ондулин – это долговечный материал, который используется для кровельного покрытия. Срок службы его составляет от 15 лет до полувека, все зависит от модели и ее качества. Листы производятся без асбеста (эту вредную для здоровья человека смесь можно найти в шифере, прямом «родственнике» ондулина). Данное кровельное покрытие устойчиво к сильной жаре и крепким морозам. Согласно исследованиям американских ученых, ондулиновая кровля способна выдержать ветер со скоростью до 50 метров в секунду. Кстати, если продукт после десятилетия службы потерял сочность цвета, его можно покрасить виниловыми или акриловыми красками. Технология монтажа ондулина схожа с технологией крепления шифера.

Производят продукт из макулатуры, битума и минеральных компонентов. Вначале готовят бумажную массу, которая будет служить основой, после пульпу отправляют в специальную машину, она ей придает волнистую форму. Сухое полотно режется по длине и отправляется в отделение для пропитки, там под действием давления и высоких температур пласты пропитывают битумом и штабелируются на паллеты. Обязательный момент – обмотка термоусадочной пленкой. Полный цикл изготовления продукта занимает 45 минут.

Теперь озвучим стандартные параметры листа ондулина:

1. Ширина – 95 см.
2. Длина- 2 м.
3. Толщина – 0,3 см.
4. Высота волны – 3,6 см.
5. Вес – около 6 кг.

Особенности ондулина — полезный размер листа, нахлесты и ширина, технические характеристики

Ондулин, или еврошифер, относится к числу наиболее надежных кровельных материалов. Во время проведения расчетных мероприятий потребуется знание стандартного размера ондулина: это даст возможность избежать недостач или излишков во время укладки кровли.

Особенности изготовления ондулина

Свое название ондулиновые листы получили от французской компании «Onduline», которая владеет патентом на данную продукцию. Материал состоит исключительно из безопасных и экологически чистых компонентов, выгодно отличаясь в этом отношении от традиционного шифера из асбестоцемента.

Для изготовления материал применяется чистая целлюлоза: для ее пропитки используется нефтяной битум и эфирные смолы. Не так давно появилась итальяно-французская разработка «ондувилл». Имея аналогичный с ондулином состав, этот новый материал имитирует керамическую черепицу.

Для производства ондулина применяются следующие операции:

1. Очистка целлюлозы. Из ее состава удаляется мусор и примеси. Затем вещество замачивается в воде, с разведенными в ней пигментами и модификаторами. Полученное сырье называется «пульпа».
2. Обработка пульпы. Это происходит на специальном конвейере, где материал прессуют до толщины 3 мм. Высохнув и затвердев, пульпа приобретает специфическую волнистость.
3. Пропитка битумом. Целлюлозную основу площадью 1,9 м2 пропитывают с помощью нефтяного битума.
4. Штабелировка готового материала. В качестве упаковки применяется термоусадочная пленка, оснащенная этикеткой и сопроводительной информацией.

Размер листа с учетом нахлеста — полезная ширина

Очень удобно то, что ондулин всегда выпускается в стандартных размерах. В случае обнаружения отклонений по ширине или длине волнистых листов можно сделать вывод, что скорее всего речь идет о подделке вопросительного качества. Имея на руках информацию о полезном размере листа ондулина, довольно просто провести расчет конечного количества покрытия.

Стандартный размер листа ондулина:

Вооружившись информацией об общей площади кровельных скатов, для подсчета количества листов ондулина не потребуется значительные усилия. Все, что нужно – разделить площадь кровли на показатель полезной площади одного листа (1,6). Для компенсации на обрезание к полученной сумме добавляется 15%. Также не следует забывать о корректировке размера листа ондулина с учетом нахлеста: на это влияет угол уклона скатов. В таком случае полезная ширина ондулина будет отличаться от рабочей. При расчете полезной ширины листа ондулина от стандартного показателя отнимается размер бокового нахлеста.

Сильные стороны ондулина

Первоначально функция ондулиновых листов сводилась исключительно к осуществлению быстрого ремонта и заделке протечек на шиферных, черепичных и металлических кровлях. По ходу применения практика показала, что еврошифер вполне пригоден в качестве самостоятельного кровельного материала.

Этому поспособствовали следующие его качества:

1. Малый вес. Без преувеличения можно сказать, что ондулин – наиболее легкий материал для крыши. Это позволяет осуществлять его укладку прямо на старый шифер или профилированный лист без проведения демонтажных мероприятий.
2. Продолжительность службы. Ондулиновая кровля способна безболезненно перенести до 100 заморозок и разморозок, что позволяет производителю давать гарантию на 25 лет. Как показывает практика, еврошифер служит не менее 50 лет.
3. Хорошая прочность. Наличие волнистого профиля позволяет материалу иметь несущую способность в 650 кг/м2. Ему не страшны снеговые нагрузки до 300 кг/м2.
4. Гидрофобность. Ондулин не пропускает и почти не впитывает воду, что позволяет гарантировать надежную защиту стропильной конструкции от намокания.
5. Звукоизоляция. Поверхность еврошифера обладает шумопоглощающими характеристиками. На такой крыше почти неслышен дождь, град или сильный ветер.

Выбирая ондулин в качестве кровельного покрытия, важно учесть тот факт, что этот материал является горючим. Производитель не рекомендует при эксплуатации превышать температурный режим в + 110 градусов, иначе листы начнут деформироваться. Исходя из этого, еврошифер не следует использовать на банях, беседках с мангалами, жилищах с каминами и твердотопливными печами.

Стандартные размеры листа ондулина для крыши

Рекомендуем к прочтению:Характеристики ондулина: плюсы и минусы материала

Для производства ондулина существуют стандарты, распространяемые в другие страны по французской лицензии. Согласно прописанным нормам размеры листа ондулина для крыши следующие: длина одного изделия должна составлять 2 тыс. мм, ширина – 950 мм. При этом величина толщины должна составлять 3 мм, а высота волн не превышать 3, 6 см.

Внимание! Допустимой погрешностью принято считать +/- 5 мм для ширины, +10/-3 для длины. Высота волны ондулина может быть больше или меньше на 2 мм.

Каждое изделие ондулина состоит из 10 волн, что обязательно учитывается при расчете расхода материала при покрытии крыши. Если выполнять горизонтальную кладку, то ширина нахлеста должна равняться одной волне. Такой подход позволит улучшить показатели прочности и герметичности настила. При укладке кровли вертикальным способом, следует учитывать угол наклона. Так, если угол ската больше, чем 15 градусов, то нахлест не должен быть меньше 10-15 см. Таким образом, полезная площадь одного рабочего изделия составляет 1,6 кв. м.

Важно! Если ондулин укладывать на крыши с уклоном меньше 15 градусов, то нахлест по бокам должен охватывать две волны, а вертикальный ряд – около 20 см. Таким образом  производится специальный расчет полезной площади листа.

Прежде чем отправиться за закупкой материала, следует выяснить, сколько листов вам потребуется для кровли здания. Выяснить это можно с помощью специальных расчетов. В следующем разделе мы выясним, как определить оптимальное количество ондулина для определенной крыши.

Установка обрешетки

Перед ее монтажом нужно позаботиться о выполнении гидроизоляционного слоя. При опасениях о плохой вентиляции под листами профиля нужно проводить монтаж изоляции параллельно обрешетке.

На видео – схема крепления металлочерепицы монтеррей саморезами:

Ход работ:

1. Между стропилами необходимо выдерживать расстояние равное 600-1000 мм. Чем больше выбранный отрезок, тем толще должно быть сечение досок. Для металлочерепицы стоит подобрать брусья с размерами сечения 30×100 мм.
2. Вначале следует уложить гидроизоляцию, сквозь нее к стропилам прибивают бруски для выполнения контробрешетки сечением 40×50 мм, а на них прикрепляют доски самой обрешетки.
3. Первая ее доска должна быть толще остальных, так как на нее идет нагрузка от первой ступеньки металлочерепицы.
4. Затем для обеспечения герметизации и надежного прилегания кровельного материала в местах, где проходят вентиляционные выходы и дымоход, устанавливают внутренние фартуки.

Возможно вам так же будет интересно узнать о том, что лучше металлочерепица или профнастил.

Так же будет интересно узнать о том, что лучше металлочерепица или мягкая кровля и как сделать правильный выбор. Для этого стоит перейти по ссылке и прочесть содержание данной статьи.

А вот чем хороша модульная металлочерепица будмат венеция и чем она хороша, рассказывается в данной статье.

Так же будет интересно узнать, какие отзывы существуют о том, что лучше ондулин или профнастил.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Технические характеристики ондулина

Ондулин впервые появился на строительном рынке в первой половине 20 века. Этот материал является более совершенным и удобным аналогом шифера.

Ондулин изготавливают из высококачественных компонентов, наделяющих его многими достоинствами. Расскажем об основных характеристиках такого материала, как ондулин.

Размеры листа ондулина

Ондулин изготавливается и поступает в продажу в виде листов, толщина которых составляет примерно 3 мм, а параметры ширины и длины составляют 95*200 см. Лист имеет гофрированную поверхность, высота волн составляет 36 мм.

При монтаже листы ондулина укладываются внахлёст, поэтому полезная площадь материала сокращается до 1.6 м. Этот факт следует учитывать при выполнении расчётных работ, направленных на вычисление количества необходимого материала.

Каждый лист ондулина создаётся путём прессования целлюлозного волокна с последующим покрытием готовых листов битумным составом. Последним слоем на листы ондулина наносятся минеральные компоненты и отверждающие смолы.

От правильности проведения технологии создания ондулина будут зависеть их технические характеристики:

• Защитные качества,
• Продолжительность срока эксплуатации,
• Привлекательный внешний вид.

Большинство производителей ондулиновых листов придерживаются стандартных параметров, а допустимая погрешность размеров составляет от 2 до 5 мм. Площадь одного ондулинового листа составляет примерно кв.м.

При расчёте количества необходимого для покрытия кровли материала обязательно нужно учесть полезную площадь ондулина и количество нахлёстов и перекрытий.

Вес листа ондулина

Ондулин изготавливается из лёгких материалов, что обеспечивает ему лёгкий вес. Один лист весит около 6 кг. Основу ондулина составляют такие компоненты:

• Целлюлозные волокна,
• Очищенный битум,
• Смоляная полимерная пропитка,
• Природные пигменты, изготовленные на основе минеральных безвредных компонентов,
• Минеральный наполнитель.

Целлюлозная основа ондулиновых листов пропитывается полимерными и битумными составами под большим давлением, благодаря этому готовое изделие обладает большим запасом прочности.

Добавление разнообразных минеральных красителей позволяет получить разные оттенки листов ондулина.

Небольшой вес ондулина существенно облегчает его монтаж. Для укладки листов не нужно привлекать дополнительную дорогостоящую строительную технику, а, следовательно, не потребуются дополнительные денежные траты.

Кроме того, транспортировка листов ондулина к месту строительства также осуществляется без проблем.

Срок службы ондулина

Популярность такого кровельного материала как ондулин с каждым годом всё возрастает. Причин тому несколько. Этот материал обладает прекрасными техническими характеристиками, лёгок в монтаже, универсален.

К тому же у ондулина – очень большой срок службы. Производители, которые занимаются изготовлением ондулина долгое время, предоставляют покупателям гарантии на материал до 15 лет. На самом же деле срок службы ондулина намного больше.

Если листы были уложены правильно и эксплуатация кровли осуществляется в соответствии с рекомендациями, то ондулиновое покрытие может прослужить хозяевам дома 20 и даже 30 лет без ремонта.

Длительность срока службы ондулина обуславливается высокой устойчивостью материала к температурным перепадам. Это особенно важно в межсезонье, когда температура окружающего воздуха меняется достаточно часто и резко.

Ондулин не восприимчив к сильным морозам или палящим солнечным лучам. Под воздействием таких неблагоприятных факторов материал не растрескивается и не расплавляется.

Полезные советы по монтажу кровли из ондулина, смотрите здесь

Ещё одно важное преимущество ондулина – способность выдерживать большие нагрузки. Однако здесь есть один нюанс. Материал сможет выдержать нагрузку, создаваемую, к примеру, большим количеством снега, только при правильном обустройстве обрешётки (именно этот элемент отвечает за правильное распределение нагрузок).

1 комментарий: Технические характеристики ондулина

Мой сосед во время постройки дома долгое время не мог принять решение. Какой вид кровли для крыши использовать. Но в итоге после долгих споров, советов и раздумий он пришел к выводу что наиболее эффективным материалом для кровли является ондулин. Он в отличий от шифера не нагревается так сильно и по вредности материала намного превосходит другие виды кровельных покрытий. Его легко резать, он легкий на вес что упрощает процесс кровли. Он обладает в достаточной мере эластичностью. Которая играет не мало важную роль при погодных изменениях. Например при нагревание и охлаждения когда другие материал расширяется или сжимается. В общем я на последовал примеру соседа и вот уже четыре с половиной года не жалею об этом. Мой вам совет делайте правильный выбор и не прогадаете. И в конечном итоге не важно ондулин это или какой-то другой материал по сути являющийся его дорогим аналогом. Не зацикливайтесь на цене или на практичности материала. Учитывайте все его достоинства и недостатки. Экологичность, эстетику и многие другие аспекты. Удачи вам в ваших начинаниях

Характеристики ондулина

Ондулин активно используется в строительстве капитальных объектов – жилых, коммерческих и производственных зданий, при возведении легких сооружений – павильонов, киосков, навесов, беседок. За счет своего малого веса данный листовой материал идеально подходит для ремонта старых кровель: его можно монтировать поверх плоских, старых покрытий крыши, не боясь лишней нагрузки на фундамент сооружения. Приблизительная нагрузка нового настила составит около 3 кг на 1 м 2 .

Технология изготовления материала достаточно проста: целлюлозное волокно прессуется в волнистые листы, напоминающие формой традиционный шифер. Затем основа пропитывается битумом, верхний слой материала покрывается слоем минерального пигмента и отверждаемыми смолами. Небольшая толщина ондулина делает его удобным в монтаже – листы легко поднимать на крышу, резать, использовать для укладки на криволинейных поверхностях, поскольку материал гнется как в продольном, так и в поперечном направлении. Общая площадь стандартного листа составляет 1,9 м 2 .

К преимуществам ондулина относится :

• длительный эксплуатационный срок (гарантия – 15 лет, реальный срок службы – 50 лет);
• привлекательный внешний вид;
• устойчивость к влаге и атмосферным воздействиям (шквальный ветер до 200 км/ч, температура от -40 до +80°С);
• высокий коэффициент шумопоглощения;
• простой монтаж;
• устойчивость к биологическому разрушению, воздействию кислот, щелочей, масел;
• способность выдержать нагрузку до 300 кг/м 2 .

Полезная площадь листа ондулина. Все в одной таблице

Кровельные материалы Ондулин представлены тремя типами листов, отличающихся конструкцией, габаритами и полезной площадью. Так, например, листы Ондулин Смарт снабжены «умным» замком Smart Lock,  листы Ондулин DiY  имеют меньшее количество волн, а листы Ондулин Компакт, как следует из названия, имеют небольшие размеры.

Полезная площадь листа ондулина — это площадь без учета боковых и торцевых нахлестов. Знание полезной площади позволяет быстро рассчитать необходимое количество кровельных материалов, для этого достаточно разделить общую площадь поверхности крыши на полезную площадь одного листа. Полезная площадь листа ондулина зависит от уклона кровли. С увеличением угла наклона полезная площадь кровельных материалов увеличивается, а при монтаже на пологие крыши — уменьшается.

Изменение полезной площади обусловлено следующими причинами:

— при больших углах наклона ондулин монтируется с боковым нахлестом в одну волну, а при малых углах наклона боковой нахлест составляет две волны;

— с ростом угла наклона кровли торцевой нахлест листов увеличивается, а при снижении уменьшается.

Увеличение бокового и торцевого нахлестов необходимо для того, чтобы предотвратить протечки во время сильного ливня, при косом дожде и сильном боковом ветре. Кроме того, большие нахлесты препятствуют протечкам при образовании линз из талой воды.

Замок Smart Lock является дополнительным препятствием для воды, поэтому торцевой нахлест листов Ондулин Смарт остается неизменным при любых углах наклона кровли и составляет 12 см.

Полезная площадь листа Ондулина

Полезная площадь ондулина (размер листа ондулина с учетом нахлеста)

Как рассчитать размеры ондулина для крыши? Общая площадь листа ондулина стандартна и равняется 1.9 кв.м. Полезная площадь – это та, которая видима, нахлесты и переслоения не считаем. Могут быть нахлесты в одну волну, могут быть в две.

И сверху вниз напуск листов друг на друга тоже может отличаться в зависимости от величины угла наклона, или как его еще называют, ската крыши. В этой статье все самое важное про монтаж ондулина.

Считается, что рабочая площадь ондулина составляет от 1.3 кв.м при очень крутой крыше, когда есть необходимость использования больших напусков листов друг на друга и переслаивать в две волны, и до 1.6 кв.м.

Хотя мастера утверждают, что если посчитать количество листов и поделить значение площади крыши на полтора – не ошибешься.

Существует специальная программа для расчета количества листов. Называется она ondulineroof, ее можно спокойно скачать в Интернете или воспользуйтесь нашим онлайн калькулятором.

На самом деле, нужно знать только размеры крыши и высчитать ее площадь. Если она имеет простой геометрический профиль, который можно разбить на отдельные прямоугольники, треугольники или хотя бы трапеции, площадь которых находится по известным формулам, то тогда становится легче.

Находится площадь крыши, суммируемая из площадей геометрических фигур, ее составляющих, и затем можно рассчитать количество листов ондулина, деля либо на 1.5 полученное значение, либо на 1.3 при очень крутой крыше или на 1.6 при пологой, до 10°.

Полезная площадь ондулина

Инструкция по монтажу ондулина

Технология монтажа этого материала на скатной кровле сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делают сплошную обрешетку. Она может быть выполнена из теса толщиной от 15 до 25 мм или многослойной фанеры. Между собой соседние листы кладут внахлест на 2 волны. Листы из соседних рядов накладывают друг на друга на 300 мм. Верхний лист кладут на нижний, пока не дойдут до верха ската. Стандартные размеры ондулина позволяют уложить на 5 метровый скат три ряда листов.

Если угол наклона плоскостей скатов кровли увеличивается до диапазона 10 – 15 градусов, то обрешетку можно сделать не сплошную. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам составляет 200 мм, а с боков в 1 волну. Большие, чем 15 градусов, углы наклона позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом по концам в 170 мм и сбоку в 1 волну.

Варианты обустройства обрешетки под ондулин при различных углах наклона крыши

Каждая доска обрешетки прибивается параллельно карнизной доске. Для этого изготавливают из брусков эталонный «интервал», который используют для разметки места крепления каждой следующей доски обрешетки. Чтобы аккуратно размечать волнистые листы, нужно взять небольшой кусок ондулина с прямым краем и чертить по нему цветным карандашом. Это позволит проводить точные линии.

Ондулин — мягкий материал, его легко можно разрезать строительным ножом. Сделать своими руками кровлю из ондулина не так уж и сложно.

Пошаговый алгоритм монтажа кровли из ондулина

Дальнейшая инструкция по монтажу ондулина такая:

• Определяем тот край крыши, который находится с другой стороны от преобладающих ветров в вашей местности.
• С выбранного края крыши начинаем укладывать первый ряд. При этом нужно уделить особое внимание первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Крепят его вначале на один гвоздь, чтобы при необходимости скорректировать положение.

Последовательность укладки листов ондулина, в соответствии с направлением движения ветра

• По всей длине доски обрешетки натягивают веревку. Это нужно для того, чтобы не промазать гвоздем мимо доски. Когда уложены 3 листа, и вы убедились, что лежат они параллельно карнизной доске, прибейте их. В каждый лист необходимо вбить около 20 гвоздей. На концах листов гвозди вбивают в каждую волну, в середине можно через одну, а боковой нахлест крепят с обеих сторон.

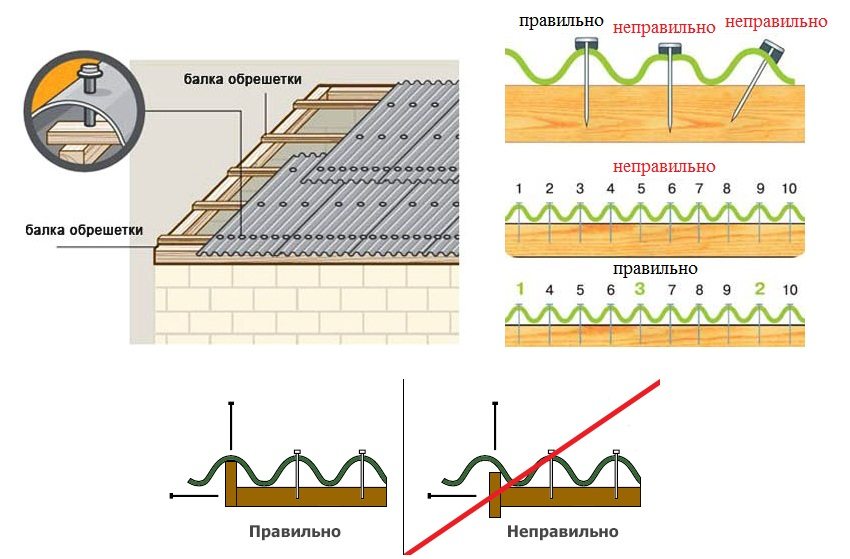

Инструкция по правильному расположению и забиванию гвоздей в листы ондулина

• После того как начальный ряд надежно прибит, можно начинать укладывать второй. Особое внимание следует уделять пробиванию гвоздями нахлеста. Листы в этих местах не должны иметь люфт. Аналогично укладывают все последующие ряды ондулина. При передвижении по листам ногами, нужно ступать только в места, где есть доски обрешетки и только в мягкой обуви, а лучше босиком, если позволяет погода.

После укладки и закрепления первого ряда листов ондулина — можно приступать к укладке второго ряда

• Когда листы на обоих скатах крыши закреплены полностью, приступают к монтажу конькового элемента. Он изготовлен из такого же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начинали укладывать листы. Нахлест делают не менее 125 мм. Прибивают конек в каждую волну всех листов с обеих сторон.
• После этого оформляют ендовы, при их наличии, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
• Закрытие торцов крыши производится шипцовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится, как сверху, так и сбоку. Если на крыше имеются различные элементы или вертикальные стены, то стыки с ними могут быть оформлены с помощью той же ендовы. При этом нужно организовать в этом месте хорошую гидроизоляцию, чтобы не протек ондулин. Отзывы владельцев иногда бывают негативным по причине того, что этому моменту не было придано достаточного внимания. Течь начиналась всегда именно в таких местах.

Завершающий этап в обустройстве кровли из ондулина — монтаж конькового элемента, ендовы и торцевой планки

• Если кровля сложная или четырехскатная, то придется под углом разрезать ондулин. Размеры листа таковы, что сделать это несложно. Нижнюю кромку первого листа совмещают с началом ската. При этом срез наклонного конька будет являться той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, находящимися выше, проделываем ту же манипуляцию. Угловой стык закрывается коньковым элементом и пробивается гвоздями в каждую волну.

В ассортименте производителей ондулина всегда имеется и пароизоляционная мембрана

Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина

Так как этот материал имеет свойство источать сильный запах при нагревании под солнечными лучами, то кровля и чердачное помещение нуждаются в регулярной вентиляции, особенно в жаркое время года. Для этой цели производители выпускают различные кровельные вентиляторы, сочетаемые именно с ондулином. Их крепят в любом месте плоскости крыши гвоздями в каждую волну. При этом, стыки хорошо гидроизолируют.

Кровельные окна используют для освещения чердачного пространства. При их монтаже необходимо, чтобы верхний лист лежал внахлест на основании этого элемента. Крепят окна тоже гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон совершенно оправдано, так как кроме освещения, они дают возможность выходить на крышу при необходимости.

Размещение мансардного окна в кровле, укрытой ондулином

Еще одним полезным элементом является карнизный заполнитель. Это прокладка, которая помещается под ондулин на уровне карниза или под коньковый элемент. Она нужна для того, чтобы птицы не проникали в чердачное помещение.

Таблица сравнения применимости материалов

Как правильно крыть крышу ондулином

После укладки гидроизоляционного материала наступает пора монтировать собственно ондулин. Имейте в виду, что хотя этот материал умеет растягиваться, класть его внатяжку категорически не рекомендуется. В противном случае из-за температурных деформаций крыша наверняка начнет протекать.

• Листы ондулина кладутся вразбежку. То есть стыки одного горизонтального ряда должны быть прикрыты целыми частями листов другого.
• Ондулин монтируется на крышу внахлест. При угле ската меньше 10 градусов вертикальный нахлест должен быть 30 см и более, боковой – в 2 волны. Если угол ската круче, вертикальный нахлест можно сделать в 20 см, а боковой – в 1 волну.
• Закрепляется покрытие по зигзагообразной схеме. В нижней части ондулина гвоздями прибивается каждая волна. Потом волны чередуются, верхняя и средняя части материала закрепляются по очереди.

Если в качестве обрешетки используется металлический оцинкованный профиль, вместо гвоздей берутся саморезы по металлу со шляпкой особой формы.

Карнизные планки и коньки крепятся на крышу в последнюю очередь.

Огромное достоинство ондулина в том, что данное покрытие сумеет смонтировать даже тот, кто ранее никогда не сталкивался с кровельными работами. Главное – следовать инструкции, и всё получится!

Расчет количества ондулина

Отметим, что у этого кровельного материала есть общая площадь листа и полезная. За основу расчета надо брать второй показатель. Все дело в том, что ондулин укладывается внахлест между соседними листами вдоль карниза и с небольшим смещением вдоль ската. Это и уменьшает его общую площадь. Кроме того в расчете обязательно учитывается угол наклона ската крыши. Вот зависимость полезной площади от уклона крыши (по моделям).

Расчет количества прост. Необходимо определиться с площадью ската крыши. Затем определиться с углом его наклона. И, выбрав параметр по таблице, разделить площадь крыши на площадь ондулина. Полученный показатель увеличить в большую сторону.

Ондулин чаще используется в конструкции одно- или двускатных крыш. Если кровля имеет сложную конструкцию, то отходов материала будет много. Поэтому сегодня предлагает уникальный материал под названием «Ондувилла». Он чем-то напоминает металлочерепицу. При использовании на сложных крышах отходов его не так много. Технология монтажа ондулина

Евгений Филимонов

Задать вопрос

Покрыть крышу ондулином – это в первую очередь правильно выбрать тип обрешетки: разряженную или сплошную. Если скат кровли в пределах 5-10°, то монтируется сплошная обрешетка, больше 10° — разряженная.

Для сплошной обрешетки можно использовать доски толщиною 20-25 мм и шириною 100-150 мм. А также листовые или плитные материалы: влагостойкая фанера, ОСП, ДСП и прочее. Важный момент – стыковка элементов обрешетки производится на стропилах. Плиты и листы обязательно укладываются в разбежку, оптимально – в половину листа. И между ними обязательно оставляется компенсационный зазор в пределах 1-2 мм. Это на случай теплового расширения пиломатериала.

Что касается разряженной обрешетки, то если угол ската крыши в пределах 11-15°, то используют доски с выше обозначенными параметрами. При этом монтажный шаг составляет 45 см. если угол наклона превышает 15°, то используются деревянные рейки сечением 50х50 мм. Их шаг установки – 61 см. Обратите внимание, что шаг – это расстояние между серединами досок или реек.

Чем резать ондулин

В процессе монтажа ондулин часто приходится разрезать, иногда на мелкие кусочки, чтобы уложить материал вокруг дымоходной трубы или других сложных участках крыши. Часто нужно отрезать лишнее, если нахлест выходит чрезмерным.

Резка листа канцелярским ножом

Запомните: режут ондулин с «фасада», то есть лицевой стороны, верхом которая и укладывается к небу. И режут также не по волне, а по впадине между волнами.

Чем разрезать ондулин? Техника резки следующая:

1. Делается надрез. То есть резка начинается с выполнения надреза с лицевой стороны. Потом лист сгибают, переворачивают, и он режется дальше.
2. Чем пилить ондулин? Для этих целей прекрасно подойдет обыкновенный канцелярский нож. Он позволяет осуществлять ровную резку, не оставляющую «покрошенных» краев, все будет четко и ровно.
3. Это если подразумевается резка вдоль листа. Если поперек, то лучше классической ножовки для дерева ничего нет. Но тут есть определенные особенности. Такая резка также идет по лицевой стороне. Но нужно предварительно качественную разметку сделать, чтобы резать точно по линии.
4. Если нужно порезать много листов, можно использовать «циркулярку», то есть циркулярную пилу. Циркулярная пила дает ровный правильный надрез.
5. Что касается резки болгаркой, то использовать ее можно, но осторожно. Нужно следить за тем, чтобы края распила не оплавились, поскольку при резке болгаркой на высоких оборотах из-за трения повышается температура материала в месте разреза от круга.

Расчет количества ондулина на крышу

Основной ошибкой при расчете количества ондулина на крышу является учет реальной площади кровельных листов вместо полезной. Реальная площадь листа ондулина составляет 1.9 кв. м. Однако полезная площадь листа при наклоне крыши от 15 градусов составляет 1.6 кв.м. Эта разница возникает из –за того, что ондулин укладывают с нахлестом по ширине и длине.

Для расчета количества листов ондулина необходимо воспользоваться следующей формулой:

Данной формулой следует пользоваться в случае, если необходимо определить количество листов для двускатной крыши без примыканий и сложных геометрических переходов. Следует отметить, что полезная площадь листа зависит от угла наклона крыши. Если уклон кровли составляет 5-10 градусов, то полезная площадь кровельного листа составляет кв.м. При уклоне крыши 10-15 градусов полезная площадь составляет кв. м.
