Угол уклона кровли для различных условий и кровельных материалов

Таблица уклона и рекомендаций по монтажу

Минимальный уклон

Главными достоинствами крыш с небольшим уклоном являются их невысокая стоимость, а также то, что такие крыши в меньшей степени подвержены воздействию ветровых нагрузок. Поэтому их возводят преимущественно в регионах с частыми и сильными ветрами. Следует, однако, учитывать, что при уменьшении уклона ухудшается водоотвод и увеличивается нагрузка от снегового покрова, поэтому необходимо принять меры по усилению герметизации кровли:

– величина как поперечных, так и продольных нахлестов увеличивается до длины двух волн профнастила;

– все соединения листов профнастила уплотняются с помощью тиоколовых или силиконовых герметиков.

Разумеется, монтаж кровли с минимальным уклоном должен выполняться особо тщательно, желательно привлечение специалистов с хорошим опытом и соответствующими профессиональными навыками.

Минимальный уклон для крыш из профнастила регламентируется «Строительными нормами и правилами» и составляет:

• для построек промышленного или хозяйственного назначения: 8 градусов (14,1%);
• для жилых и общественных зданий: 10 градусов (17,6%).

Что важно знать перед монтажом профлиста

Монтаж профнастила – дело не простое, поэтому прежде чем приступить непосредственно к самому процессу укладки, следует знать следующую информацию:

Скат крыши

Обычно, кровельный профнастил применяется для крыш, где длина ската будет менее 12 м.

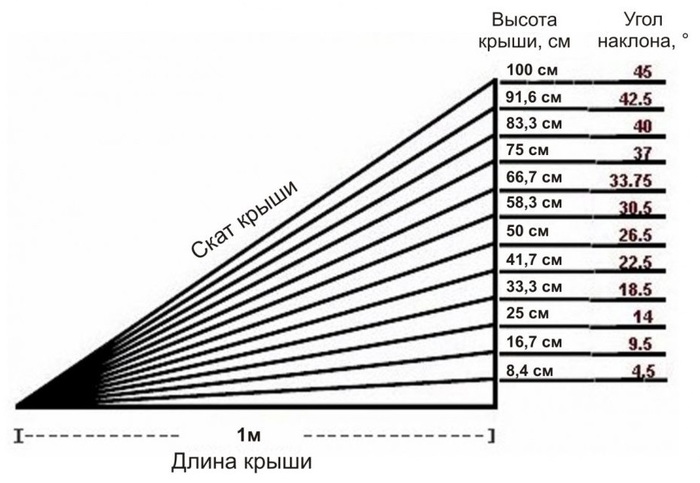

Угол наклона кровли

Если на скат крыши при монтаже накладывается несколько листов профнастила, то, чтобы определить величину горизонтального нахлеста, необходимо знать, сколько градусов составляет угол наклона кровли:

• при угле наклона кровли меньше 12 градусов – нахлесты профнастила, что вертикальный, что горизонтальный – герметизируются (силиконовым или тиоколовым герметиком).
• при угле наклона кровли от 12 градусов до 15 градусов – величина нахлеста равна 200 мм и более
• если угол наклона кровли от 15 градусов до 30 градусов – величина нахлеста равна 150-200 мм
• при угле наклона кровли больше 30 градусов – величина нахлеста равна 100-150 мм.

Величина карнизного свеса

Длина и ширина карнизного свеса кровли крыши будет зависеть от высоты профиля.

При монтаже кровельного профнастила, обязательно нужно определить величину карнизного свеса.

Карнизный свес – это важный архитектурный акцент и он является не только визуальной границей, которая отделяет кровлю от фасада здания, но и относится к элементам металлической кровли, таким как:

• свесы (подразделяются на карнизный и фронтонный);
• фартуки;
• желоба;
• разжелобки.

Все эти элементы устраивают по обрешетке, и конкретно, величина карнизного свеса зависит – от высоты профиля:

• для профнастила, тип С- 10, С- 21 высота профиля соответственно 10 и 21, величина свеса равна 50 -100 мм;
• для профнастила, тип НС- 35, С- 44, Н- 60, Н- 75 высота профиля соответственно 35, 44, 60 и 75, величина свеса равна 200 -300 мм.

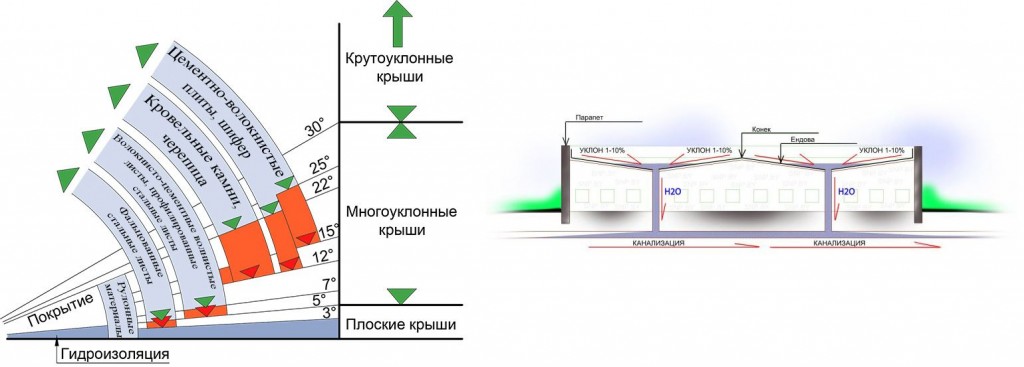

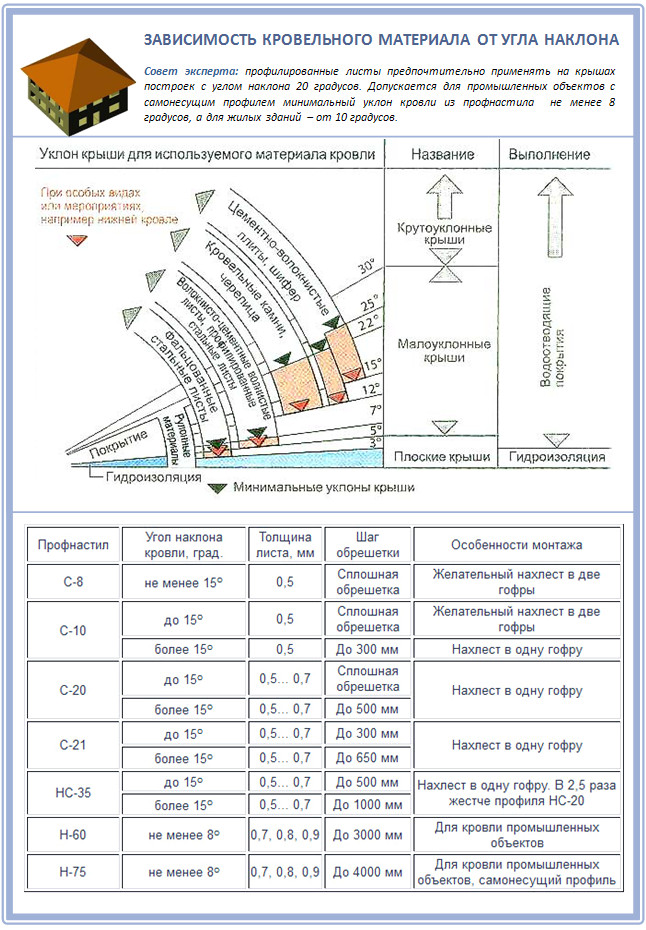

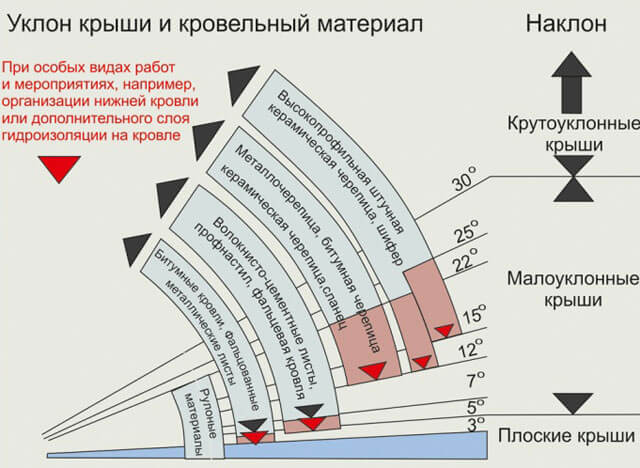

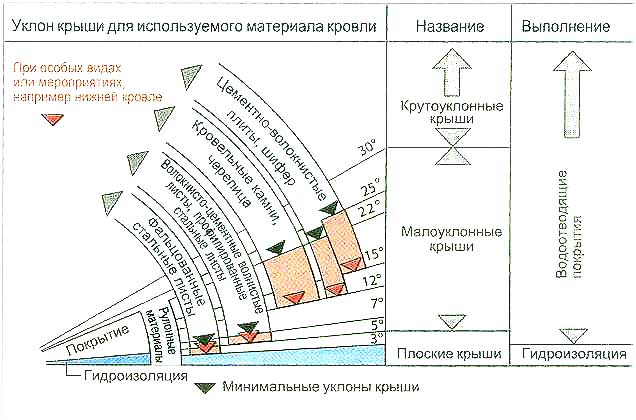

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Минимальный угол уклона скатов крыши с металлочерепичным покрытием должен равняться пятнадцати градусам (есть изготовители данного вида покрытия, которые допускают угол в четырнадцать градусов). При незначительных наклонах некоторые изготовители советуют пропитать каждый стык листов герметиком и влагостойким составом, который не боится морозов. Но на практике было замечено, что больше всего снежные массы слеживаются на кровле с металлочерепичным покрытием, уклон которой составляет от двадцати до тридцати пяти градусов. Чересчур минимальный наклон не приветствуется, так как жидкость не будет успевать уходить с кровли, таким образом, оказывая на нее давление, и протекая под стыки во время значительных проливных дождей. Данную ситуацию можно немного поправить, выбрав черепицу с более высокими волнами.

Профлист (профнастил)

Этот вид кровельного покрытия требует уклон минимум в двенадцать градусов, что меньше нежели для металлочерепицы. Незначительные углы уклона нуждаются в двухволновом нахлесте, а углы от пятнадцати градусов – в нахлесте в двадцать сантиметров. Ширина каркаса становится выше с повышением наклона. У практической плоской кровли используют сплошной каркас, потому что при скоплении значительных объемов снежных масс может прогнутся крыша.

Гибкая черепица (мягкая кровля)

Каркас под данный вид покрытия является цельным основанием, выполненным из листов фанеры либо же ОСП. Минимальный наклон скатов для гибкой черепицы должен быть не меньше одиннадцати градусов.

Материалы на битумной основе

Для этого мягкого покрытия достаточно всего-навсего двух градусов. Для совсем незначительного наклона необходимо увеличить численность слоев крыши (ибо для плоской поверхности имеет огромное значение хорошая водонепроницаемость). Коль вы собираетесь использовать только один или два слоя, то необходимо выполнить наклон не меньше, чем пятнадцать градусов.

Еврошифер (Ондулин)

Для Ондулина необходим уклон минимум в одиннадцать градусов. Однако при использовании еврошифера на крыше с незначительным наклоном существует одно немаловажное условие: необходимо использовать каркас цельного типа.

Глиняная черепица и асбестоцементный шифер

Этот вид материала нуждается в наклоне ската в двадцать два градуса. Помимо этого, необходимо повнимательнее отнестись к расчету стропильной системы, ведь нагрузки от материала, имеющего немалый вес, будут значительными. А если еще взять во внимание скопление снежных масс либо же сильный шквал, то вообще получится, что необходимо повысить требования к опоре крыши. Стоит еще учесть то, что, если уменьшить склон, это приведет к увеличенной нагрузке на опору.

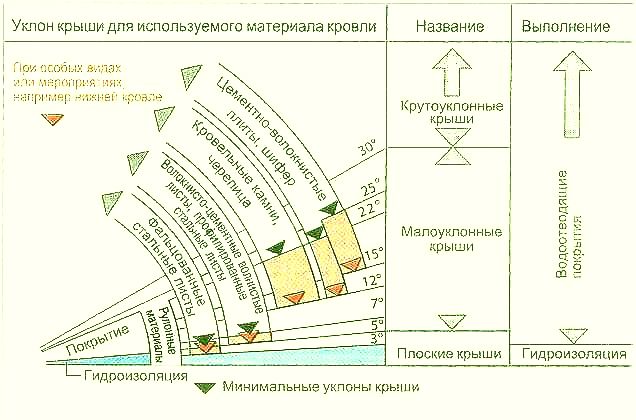

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом.

Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Какой должен быть уклон крыши из профнастила – параметры для расчета угла наклона кровли

Профнастил – это довольно практичный материал, подходящий для использования в качестве кровельного материала применительно к любым постройкам. Профилированные листы отличаются надежностью, стойкостью к коррозии и длительным сроком службы, который при нормальных условиях эксплуатации может превышать 25 лет.

Одним из важнейших факторов, влияющих на долговечность конструкции, является угол наклона кровли из профнастила. Расположив скаты кровли под правильным углом, можно обеспечить самостоятельный отвод воды и снега с их поверхности. В данной статье речь пойдет именно об уклоне крыши из профнастила.

Общие характеристики профнастила

Профнастил создается из холоднокатаной рулонной стали, которая впоследствии обрабатывается цинковым сплавом и наружным покрытием. Для покрытия металлических листов могут использоваться полимерные составы или различные лакокрасочные изделия. Последним этапом создания профнастила является профилирование – процесс придания металлу определенной формы профиля, которая обеспечивает прочность и несущую способность готовых изделий.

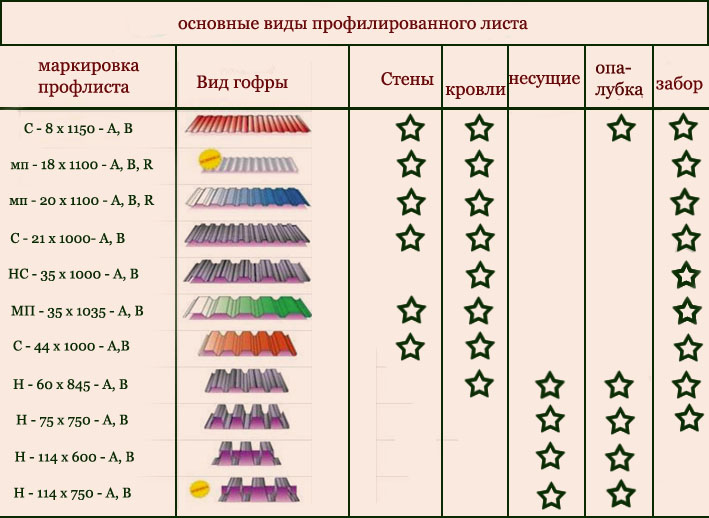

Все профильные листы делятся на три основных категории:

1. Стеновые. Изделия этой группы имеют минимальную прочность, которая обуславливается небольшой толщиной металла и низким профилем. Стоимость стеновых листов невелика, но и использовать их можно только для создания вертикальных поверхностей или небольших навесов.
2. Несущие. Такие листы имеют усиленные ребра жесткости, за счет которых обеспечивается высокая прочность и несущая способность. Высота профиля несущих листов может доходить до 114 мм, что позволяет использовать данный вид изделий при монтаже кровельных конструкций с большой площадью и длинными пролетами.
3. Универсальные. Как следует из названия, универсальные профильные листы подходят для решения широкого круга задач. Характеристики таких листов варьируются в довольно широких пределах, и при желании всегда можно подобрать оптимальный вариант. Стоит знать, что минимальный угол наклона крыши из профнастила указывается не просто так, нужно придерживаться рекомендаций.

Независимо от вида, профильные листы можно использовать в кровельных конструкциях, если высота профиля превышает 20 мм, а минимальный уклон для профнастила составляет 8 градусов.

Выбор угла наклона ската кровли

Чтобы подобрать оптимальный угол ската крыши из профнастила, представления об архитектурных изысках и простого желания недостаточно. На подбор влияет две группы параметров – технически и климатические. Подробно рассматривать первую группу не нужно – к этим параметрам относятся характеристики кровельного материала и рекомендации по его укладке.

Климатические параметры выражены следующими пунктами:

1. Снеговая нагрузка. Этот параметр необходимо учитывать в первую очередь. В регионах с большим количеством снежных осадков минимальный уклон односкатной крыши из профнастила не может составлять менее 20-25 градусов, иначе крыша будет испытывать чрезмерные нагрузки.
2. Дождевая нагрузка. Конечно, дожди не настолько опасны для кровли, как снег, но их тоже необходимо отводить с ее поверхности. Если в регионе, где происходит строительство, выпадают обильные осадки, угол наклона односкатной крыши из профнастила нужно увеличивать.
3. Ветровая нагрузка. Данный показатель влияет на уклон крыши из профнастила противоположным образом – повышение наклона скатов делает кровлю более подверженной воздействию сильных ветров. Чтобы компенсировать этот фактор, крышу нужно пологой – это позволит снизить ее парусность.

Когда все факторы учтены, необходимо создать проект будущей крыши, в котором будут отображаться все ее компоненты с указанием размеров и расположения.

Минимальный уклон односкатной крыши

В строительных нормах есть пункт касательно минимального уклона крыши из профнастила, который должен составлять не менее 8 градусов. Впрочем, при большой необходимости минимальный наклон крыши из профнастила можно уменьшить – для этого понадобится увеличить нахлест листов и обработать стыки герметиком.

Классификация крыш из профлиста в зависимости от уклона выглядит так:

1. Малоуклонные. Уклон такой крыши составляет менее 14 градусов. Чтобы крыша могла эффективно выполнять свои функции, листы профнастила необходимо укладывать с нахлестом около 20 см. Для такой конструкции лучше всего подходит сплошная обрешетка, к которой крепятся гидроизоляционные мембраны.
2. Среднеуклонные. В данном случае уклон крыши из профнастила варьируется в пределах от 15 до 30 градусов. Для таких конструкций будет вполне достаточно нахлеста листов около 15-20 см без дополнительной герметизации стыков.
3. Крутоуклонные. Если скаты кровли расположены под углом более 30 градусов, то нахлест листов профнастила должен составлять около 10-15 см. Для таких конструкций допустимо использование решетчатой обрешетки с шагом не более 25 см.

Необходимый уклон кровли

Угол наклона крыши не имеет значения для укладки профнастила

Производители дают гарантию, что профнастил хорошо работает в условиях уклона крыши более 12°, при этом максимальный наклон может составлять 70° и больше. По нормам СНиП рекомендуемый угол нормируется на уровне 20° как самый рациональный вариант. Для покрытия кровли со средним углом наклона (15 – 35°) часто берут марку С21. Высота волны составляет 21 мм, а толщина профлиста для кровли 0,8 мм, предусмотрены капиллярные желоба для отвода жидкости.

На плоские кровли ставят несущие разновидности марки Н60 – Н75, листы имеют высокую степень сопротивления статическим усилиям. Минимальный уклон задерживает воду, она отводится медленнее. Внимание уделяют небольшим стыкам и щелям, куда может просочиться влага. Места нахлеста листов друг на друга уплотняют кровельными герметичными составами.

Разновидности крыш:

• к плоским относят покрытия, которые наклонены под углом не больше 5°;
• скатные — больше 20°.

Толщина профнастила в зависимости от угла наклона крыши

На скатах большого уклона применяют утонченные изделия марки С8 – С12. Давление от снега на листы минимальное, вода и влага от подтаивания легко удаляются за пределы покрытия. У материала снижена несущая характеристика, с тонким профлистом работать труднее. К кровлям с небольшим уклоном относят те, что имеют склон меньше 25°, к среднему уклону — до 40°, крутыми считают настилы под углом больше 40°.

Плоские крыши строят с усиленными стропилами, которые могут выдержать большой вес, а скатные предполагают экономию древесины на каркасе кровли. Для настилов с небольшим наклоном выбирают профлист с высокой воной, который стоит дороже материала с небольшой высотой гребня, что идет на скатные кровли.

Минимальный уклон кровли из профлиста определяют с учетом ветрового давления, поэтому при выборе угла учитывают климатические особенности и расчетную силу ветра в регионе строительства. Принимают во внимание массу утеплителя, вес профнастила, обрешетки, стропил. Поперечный нахлест увеличивается при снижении угла наклона, при показателе до 15° заход верхнего листа на нижний составляет 20 – 25 см.

Видео-инструкция

Как ни крути, но практически все частные дома имеют скатную крышу, что не удивительно, так как они просты в обслуживании, хоть их устройство и сложнее, чем у плоских того чтобы сделать кровлю правильно, нужно рассчитать минимальный угол ската крыши, а для того чтобы произвести расчет, нужно знать от чего он зависит.

Впрочем, именно углом ската кровли и отличаются скатные кровли от плоских. Если угол превышает 10 градусов, то крыша считается скатной.

В том случае, если угол не достигает двух с половиной градусов, крышу относят к плоским. Существуют крыши, уклон которых более 80-ти градусов, но делаются они очень редко.

Угол крыши зависит от многих факторов, не только природных, но и от свойств используемого кровельного материала.

• Ветер. Чем больше будет уклон крыши, тем большей будет ветровая нагрузка. При увеличении угла с 10-ти до 45-ти градусов, произойдет увеличение нагрузки в 5 раз. Правда, если сделать небольшой угол, то ветер может сорвать листы покрытия, попадая под стыки.

• Снег и дождь. С увеличением уклона ската кровли с нее лучше сходит снег и стекает вода. В то же время, уже давно известно, что максимальная снеговая нагрузка наблюдается на скатах в 30 градусов. При устройстве 45-ти градусного ската достигается полное схождение снега, с меньших же углов снег просто сдувается ветром.

Вашему вниманию!Если уклон будет маленьким, то ветер будет стараться загнать воду под стыки, что и определяет минимальный скат крыши. Например, для черепицы минимальный угол равен 22 градусам, для шифера – 30-ти, для рулонных материалов – 5-ти.

В итоге получается, что при большом количестве осадков лучше сделать скат, по крайней мере, в 45 градусов, если же осадков выпадает немного, то достаточно будет 30 градусов.

Что же касается ветра, то с нормальными ветровыми показателями в районе справится кровля, имеющая 35-40 градусов, в то время как в районах с сильными ветрами – 15-20 градусов.

12º — таков минимальный уклон скатов крыши

Как уже отмечалось ранее: все скаты крыш имеют подходящий для них материал. Давайте рассмотрим самые распространенные типы кровельных материалов:

Все виды кровельного покрытия укладываются на скат крыши – минимальный угол которого соответствует используемому материалу и опирается на конструкцию, которая передает вес крыши на здание. Несущая конструкция включает в себя стропильные фермы и обрешетку.

Крыша дома

Крыша – это конструктивный элемент здания, который отвечает за его защиту от воздействия внешних факторов. Она должна успешно противостоять атмосферным осадкам в виде дождя, града, снега, шквальных ветров и разрушающих ураганов. Правильный уклон кровли играет большую роль в быстром удалении с крыши воды и снежного покрова. В сочетании с качественно выполненной гидроизоляцией он обеспечивает отличную защиту всего сооружения, включая внутренние помещения.

От грамотного уклона крыши будут зависеть не только эти показатели, но и ее продолжительная работа и прочность. Как правильно сделать расчет, какие учесть факторы, как рассчитать его для крыш с разным покрытием – все эти вопросы будут освящаться в этой статье.

Преимущества и особенности плоских кровель

Крыша с маленьким уклоном в одном случае может быть незаменима, в другом же – абсолютно противопоказана. Тем не менее она используется и может дать следующие бонусы:

небольшой расход кровельных материалов и крепёжных элементов, отсюда экономическая выгода;

простой и безопасный монтаж, это позволит уложить плоскую кровлю своими руками быстро и сэкономить ещё и на работе;

такая кровля проще конструктивно, потому что в ней отсутствует конёк, который довольно сложен по конструкции и реализации, который нужно герметизировать и применять ветрозащиту;

плоская кровля намного легче скатной или мансардной, а это говорит об упрощении требований к несущим стенам и перегородкам, уменьшается нагрузка на фундамент.

Есть ещё один немаловажный момент, суть которого отображена на диаграмме выше – от угла наклона кровли сильно зависит то, какой материал применяется для покрытия. Основываясь на опыте строительства, инженеры выполнили эту диаграмму и дали чёткие рекомендации по поводу применения конкретного кровельного материала. Эти рекомендации исключают риск протекания кровли и её преждевременного износа. Удачной всем стройки и правильного вдумчивого проектирования!

Владимир, Москва задаёт вопрос:

При строительстве на своем участке столкнулся с необходимостью формирования наклонной поверхности из бетона. Подскажите, как под углом, чтобы получить качественное и прочное покрытие?

Эксперт отвечает:

Вопрос, как залить бетон под углом, довольно распространенный. Необходимость создания наклонных поверхностей, особенно в постройках технического назначения или при обустройстве участка (заливка дорожек, формирование отмостки и прочее), возникает практически у каждого хозяина.

Качественное бетонное покрытие можно получить только при точном соблюдении технологии производства бетона, начиная от приготовления . Качество бетона в первую очередь зависит от марки используемого цемента: это может быть цемент марки 400, 500 или же 600. Понятно, что самый прочный бетон получим при использовании 600-ой марки цемента. Но для обустройства приусадебного участка, как и одноэтажных частных построек, как правило, применяется цемент марки 400. Другие компоненты раствора: песчано-гравийная смесь и вода.

Для заливки бетонной смесью наклонной поверхности понадобятся:

• бетонная смесь;
• штыри;
• веревка;
• опалубка;
• маяки;
• материал для ;
• правило;
• лопата, ведро;
• уровень.

Для начала забивают по краям бетонируемого участка штыри на той высоте, до которой планируется нарастить бетонный слой. Между штырями туго натянуть веревку: веревкой определяется плоскость наклонной поверхности. Теперь все готово для сооружения опалубки, установки маячков, которые по заливаемой площади будут служить регулятором толщины слоя бетонной смеси. При сооружении опалубки необходимо помнить, что длина правила и расстояние между сторонами опалубки должны соответствовать друг другу. Иначе невозможно будет добиться идеально ровного распределения раствора согласно намеченному углу наклона.

На этом этапе уже все готово для формирования наклонного участка, заливки его бетонной смесью. Осталось только произвести армирование, чтобы , уберечь его от быстрого разрушения. Именно армирование служит гарантией прочности, помогает обеспечить долговечность, надежность бетонных конструкций. Для армирования можно использовать арматуру или применить специальную армировочную металлическую сетку.

Заливать поверхность раствором лучше в два приема. На первом этапе использовать раствор, приготовленный точно по технологии, с достаточным содержанием песчано-гравийной смеси. Такая смесь выгружается на подготовленную конструкцию при помощи лопаты, тщательно распределяется, а затем не менее тщательно разравнивается. На втором этапе применяется бетонный раствор с очень низким содержанием щебня, а также большим количеством воды: жидкий раствор облегчит задачу выведения ровной поверхности. Раствор заливается поверх первого слоя из ведра, тщательно разравнивается правилом. В процессе выравнивания важно обязательно ориентироваться на обозначенный при подготовительном этапе уровень наклона. Этот финишный слой раствора должен быть толщиной не более 4 см, в противном случае в процессе эксплуатации он будет растрескиваться, очень быстро разрушится, а поверхность утратит свой эстетический вид.

Виды уклонов

В зависимости от материала, облицовки кровли, выбирается и угол наклона. Например двухслойная толевая конструкция может иметь уклон от четырех до тридцати градусов, но обычно ее делают 4-10°, пологие крыши, покрытые кровельной сталью должны иметь наклон 12-18° и обычно строится 15°. Угол наклона крыши шиферной 30-90°, средний наклон делается около 45°. Существуют таблицы, в которых указаны углы наклонов кровли для различных материалов. Минимальный уклон крыши делается в 3°, в таких случаях используется толь с посыпкой или кровля из цинковых лент.

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

Ширина основания (W)

Высота конька (H)

Длина стропил (L)

Угол: 59градусов

От чего зависит?

Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемой и обладать устойчивостью к пожарам. Она должна быть очень удобной для проведения ремонтных работ в период эксплуатации. От надежности зависит, сколько прослужит строение, и многие домовладельцы предпочитают покатые системы. У покатой конструкции множество преимуществ, но все равно следует производить расчет уклона кровли. Также популярны простые двускатные и односкатные крыши, мансардные или вальмовые.

Прежде чем приступить к работам по монтажу, производятся точные расчеты угла уклона. Например, покатые крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и это не зависит от материала конструкции.

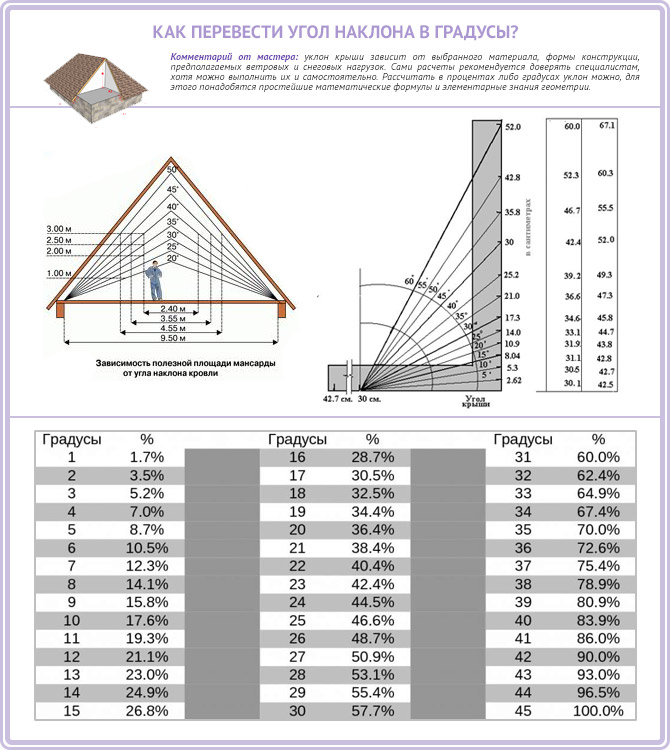

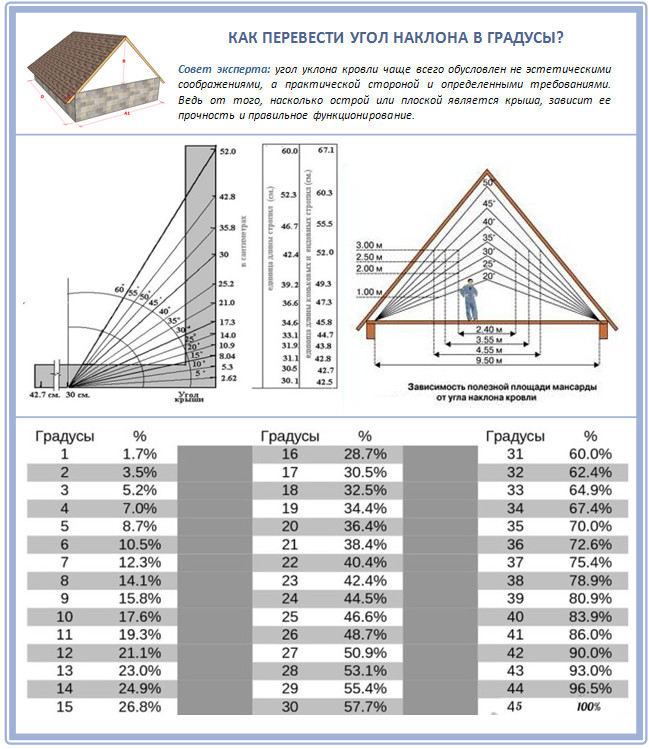

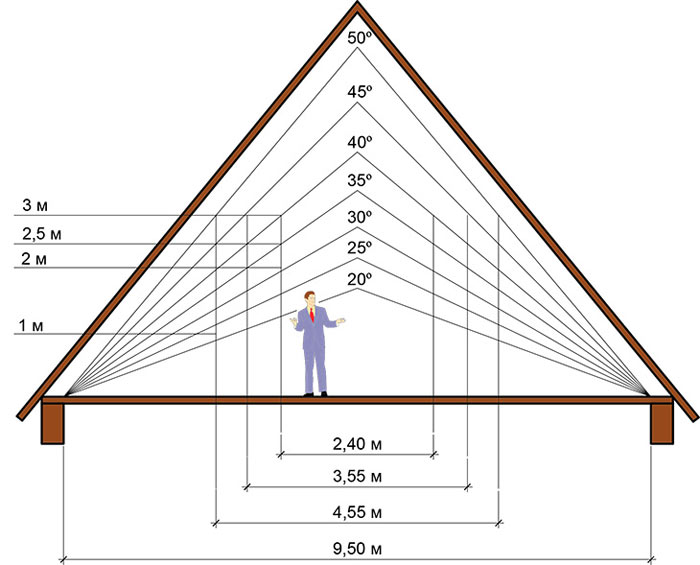

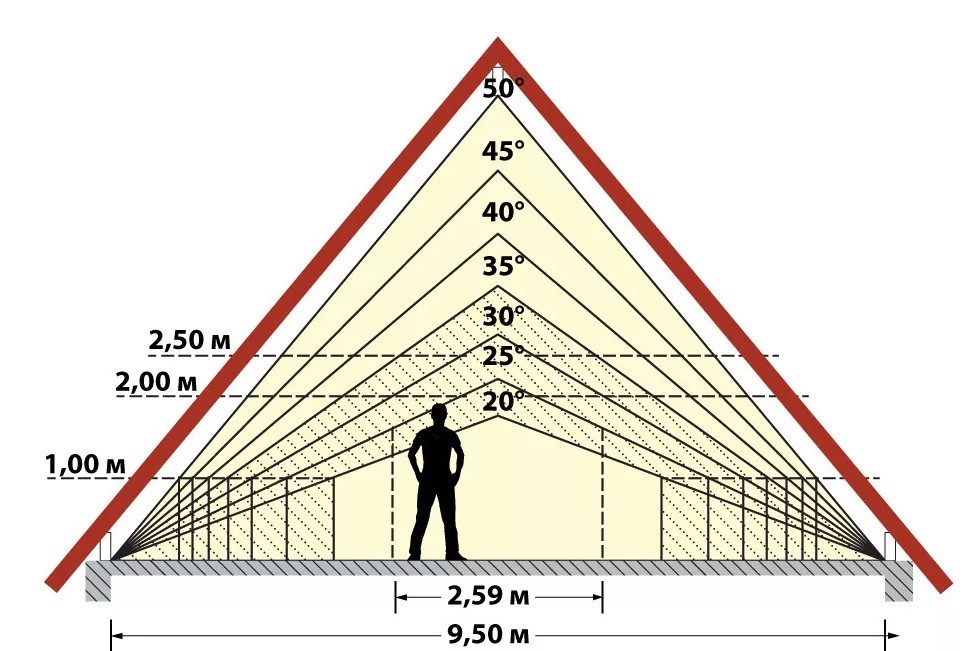

Полезная площадь мансарды в зависимости от угла наклона кровли

При выборе данного показателя, необходимо учитывать ветреность и осадки на местности. В ветреную погоду правильная система оказывает сопротивление порывам ветра при большом уклоне, но большой угол опасен для системы. Если показатель увеличивается, например, с 11 до 45 градусов, то ветровые нагрузки возрастут в пять раз. Если скат будет очень маленьким, то при сильных порывах ветра, кровлю срывает.

Снежный покров легче сходит изделий с большим наклоном, при 45 градусах будет обеспечено полное скатывание снежных масс. Чтобы под стыки кровли ветер не загонял воду, лучше сделать больший наклон.

Рассчитывая показатель, следует учитывать ветреность в районе. Если присутствуют сильные порывы ветра, то рекомендуется наклонять кровлю на 15-20 градусов, в местности с нормальными показателями – 35-40 градусов. Для каждого строения производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.

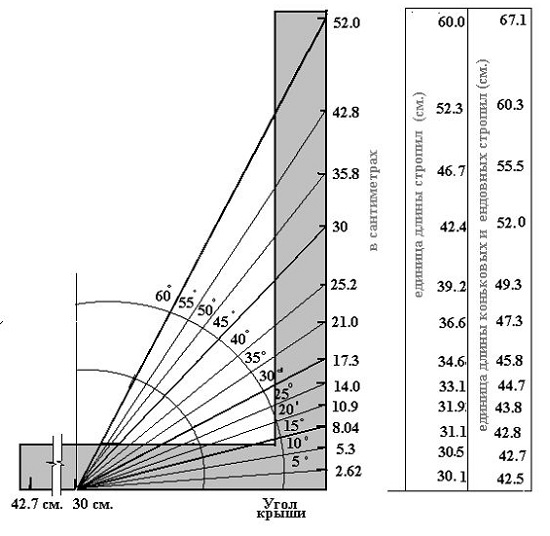

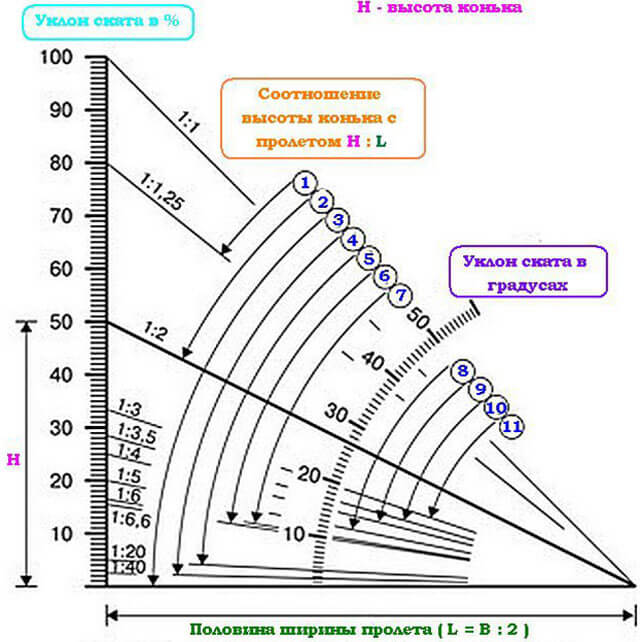

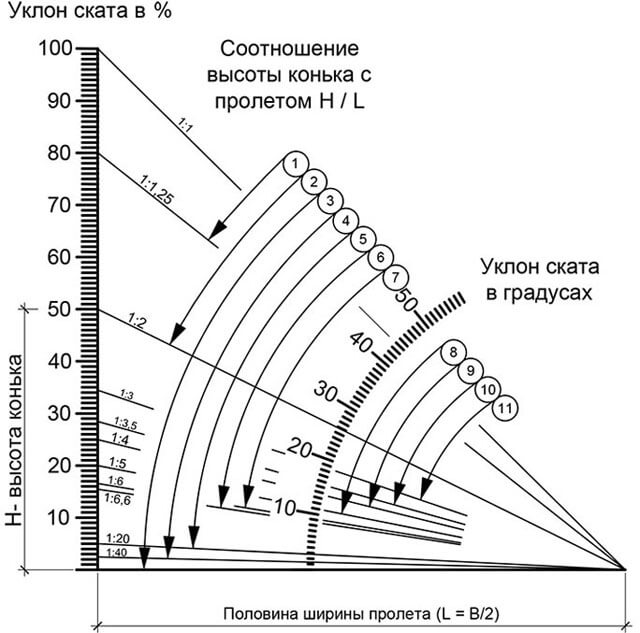

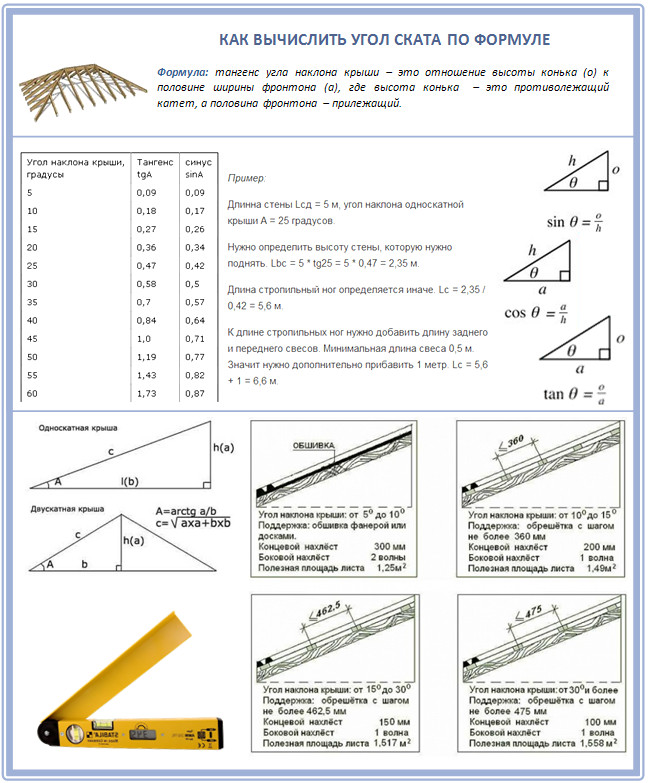

Чтобы сделать правильный расчет нужно научиться пользоваться математической таблицей Брадиса.

Пример расчетов

Показатель предполагаемой нагрузки, влияющий на показатель, можно определить, учитывая предполагаемые нагрузки, которые рассчитываются, принимая во внимание снеговые нагрузки и вес конструкции. Показатели всех слоев 1м 2 кровельного пирога складываются и умножаются на 1,1

Для расчетов требуется знать толщину обрешетки и утеплителя. Например толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м 2. В качестве материала возьмем ондулин, имеющий вес 3 кг/м 2. Итак, получается 10+15+3х1,1=30,8 кг.

Чтобы правильно рассчитать требуемый градус для требуемой системы, нужно научиться пользоваться математической таблицей Брадиса, в которой дана зависимость угла наклона от используемого материала для строительства конструкции.

Вместо заключения

Таким образом, мы с вами выяснили, каков минимальный уклон кровли из профлиста. Расчеты при составлении проекта такой крыши лучше всего делать с учетом длины и ширины листа. В этом случае материал не придется кроить. А следовательно, в конечном итоге останется меньше отходов, да и сама кровля получится гораздо более надежной и долговечной.

Строительная отрасль в нашем государстве сравнительно недавно использует в качестве кровельного материала профильный лист, хотя в Европе и странах Америки эта технология получила масштабное развитие еще в 80-х прошлого столетия.

Благодаря высоким техническим характеристикам материал получил за короткий срок огромную популярность.

Перечисляя основные плюсы, материал выгодно отличается по:

• Простоте монтажных работ.
• Легкости отдельных листов и удобство при транспортировке.
• Долгий эксплуатационный период.
• Высокая эстетичность дизайнерского вида.

Конструкция кровельного пирога

По устройству плоская кровля по профлисту похожа на другие варианты крыш. Поверх уклонообразующего слоя стелется паробарьер, который имеет двойное значение: он препятствует попаданию влаги на утеплитель и предохраняет конструкцию от образования конденсата с внутренней стороны при резких перепадах температур. На этот слой укладывается утеплитель.

Последним слоем выступает гидроизоляция. Она предотвращает попадание внутрь осадков. Обычно для данного покрытия используют жидкую резину, при ее укладке швов не образуется, поливинилхлоридную мембрану или еврорубероид, которые уже требуют склеивания либо сваривания швов. В конце идет монтаж вентиляции – она способствует выходу паров с утеплителя, иначе он отсыреет. В результате отсырения металлические части конструкции подвергнутся коррозии, что приведет к образованию плесени и мокрых пятен на потолке.

Сегодня плоские крыши часто используются как полезные площади – на них устраивают террасы, бассейны, «зеленые кровли» и так далее. В зависимости от того, планируется ли эксплуатировать эту часть дома, необходимо подбирать соответствующее финишное покрытие. Тут стоит заранее просчитать все нагрузки на крышу и здание в целом, чтобы учесть их в самом начале строительства.

Монтаж материалов

Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:

• основное покрытие;
• утеплитель;
• изолирующие мембраны.

Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.

Конструктивно грамотно собранный «пирог» исключает следующие явления:

• потери тепла;
• промочи;
• образование конденсата;
• образование наледи.

К основным строительным правилам устройства кровли относится ее эффективная теплоизоляция, которая:

• к минимуму сводит потери тепла через крышу;
• препятствует поверхностной конденсации.

Установка утеплителя выполняется между стропилами. Согласно СНИП, для препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.

Уплотнитель выполняет такие функции:

• останавливает нагревания пространства кровли;
• звукоизолирует помещение.

По нормам СНИП толщина утеплителя для нашей местности составляет 250 мм.

Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.

Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.

Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.При укладке соблюдаются такие требования:

• укладываются на стропила, расстояние между которыми не более1,2 м;
• провисание пленки по высоте не должно превышать2 см.

Внимание. При устройстве гидроизоляции защитный слой не должен касаться поверхности утеплителя.

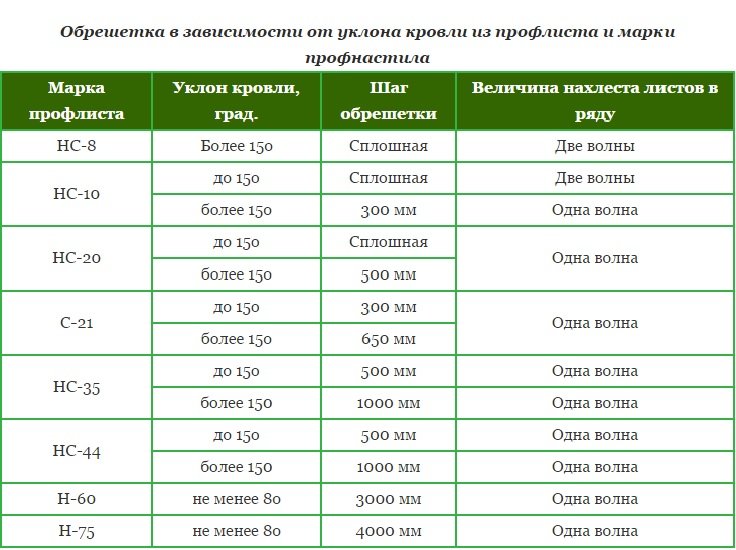

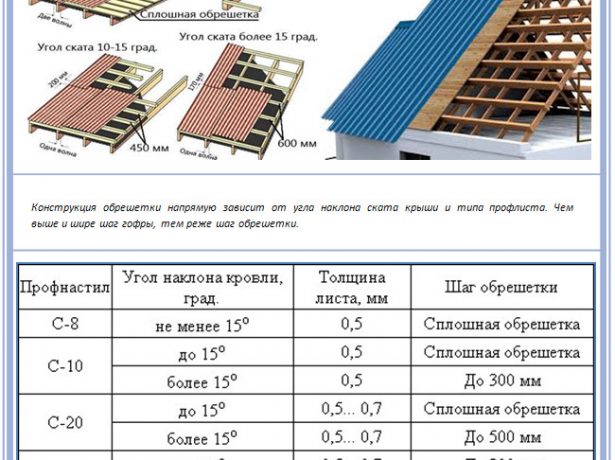

Зависимость вида обрешетки от градуса уклона крыши

Профнастил крепится к обрешетке, и ее шаг зависит от угла наклона кровли, который важно держать под контролем на протяжении всего монтажного процесса. При минимальном уклоне используют сплошную обрешетку. В зависимости от качества металла и марки настила шаг может быть в пределах 400 мм.

• Средний уклон требует применить шаг до 650 мм.
• Большой угол наклона кровли увеличивает шаг до 1000 мм.
• Параметры шага зависят также от марки профнастила и его толщины.

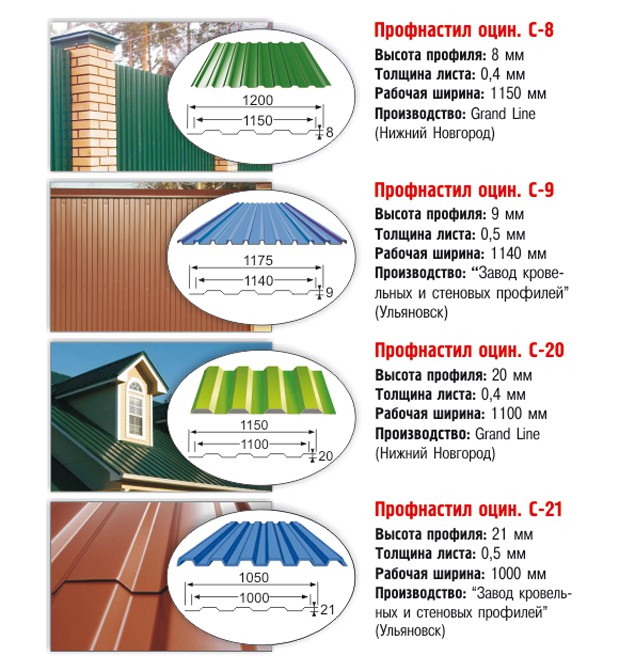

Характеристики профилированного листа

Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.

Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

Чаще всего форма гофры — трапеция

Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.

Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.

Обрешетка для профлиста используется различная, чаще не сплошная

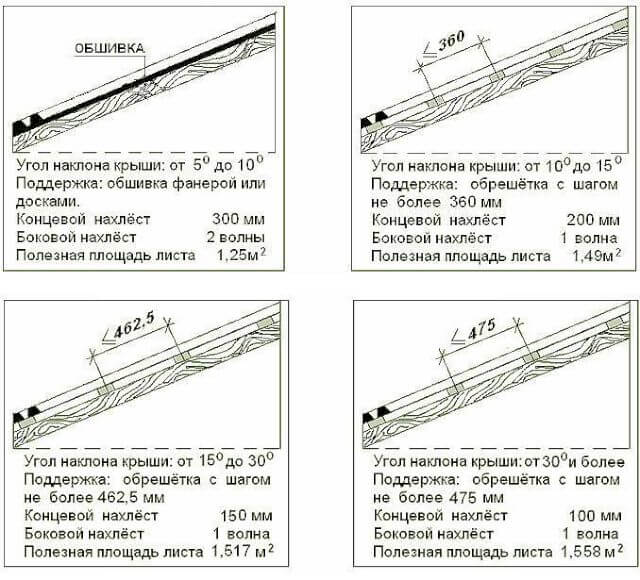

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

высшего качества

Стропильная система при повышении угла растет вверх за счет самих стропил, однако, нагрузка на них разбавляется дополнительными конструкциями. При минимальном уклоне крыши стропила могут быть короче, но незаменимыми становятся технически сложные дополнительные подкосы.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Какие крыши по типу уклона выделяют мастера?

1. Плоские кровли – когда скат наклонен под углом не более 5 градусов. Этот вариант мы можем видеть на многоэтажных домах и больших хозяйственных строениях.

2. С минимальным уклоном – от 5 до 12 градусов. Такие кровли встречаются в южных районах, где почти не бывает осадков, и в ветреных областях.

3. Скатные крыши – с углом от 15 до 25 градусов. Такие кровли менее чувствительны к скоплению осадков. Этот вариант наиболее популярен в центральных регионах России.

4. Крутые крыши – угол 40 градусов и более. Крутой уклон популярен в строительстве загородных домов, где очень часто обустраиваются мансардные помещения. Такой угол требует укрепления стропильной системы, с учетом ветровых нагрузок.

И сразу же небольшой мастер-класс из трех частей по строительству крыши с минимальным углом наклона:
