Как подобрать размеры стропила и на что обратить внимание при их выборе?

Двускатная крыша — расчет параметров

Содержание

• Двускатная крыша — расчет параметров
• Что характерно для расчета двускатной крыши, и какие элементы подлежат математическим вычислениям
• Как определиться с тем, под каким углом устанавливать скатные поверхности
• Как определить, насколько нужно поднять конёк
• Расчет площади фронтона, и зачем он нужен
• Как выполняется определение общей площади
• Можно ли доверять современным онлайн-калькуляторам
• Самостоятельный расчет двухскатной крыши

Особенности двускатной конструкции крыши

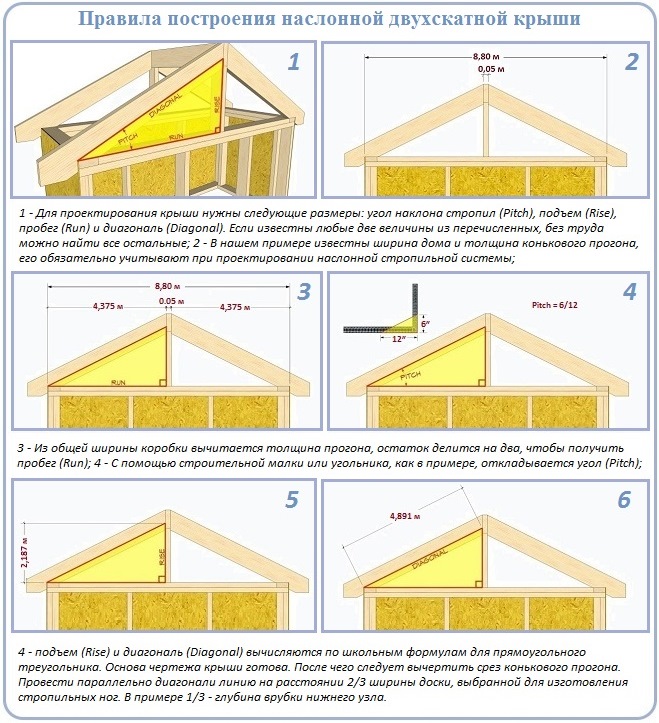

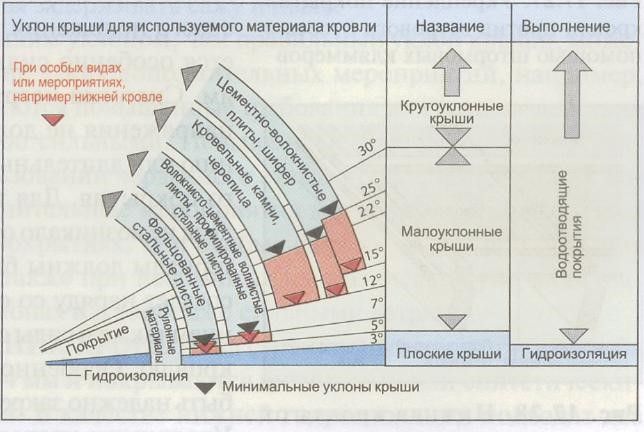

1. Определение угла наклона ската
2. Расчет высоты конькового прогона
3. Вычисление площади фронтона
4. Расчет площади двускатной крыши
5. Помощь онлайн-калькуляторов и специалистов

Обустройство — двускатной крыши, хоть и завершающий этап строительства любого дома, но относится к наиболее значимым элементам постройки. Роль её не уступает по значимости ни стенам, ни фундаменту. Она защитит ваш дом от попадания влаги и осадков, не допустит проникновения холода, поможет создать приятную и уютную атмосферу внутри, при этом придав экстерьеру завершенности и презентабельности. Сегодня есть разные типы крыш, и традиционно наиболее распространёнными являются двухскатные, они простые и удобные, заслужили к себе вековое доверие.

Обрешетка и паро- и гидроизоляция

На односкатной крыше посеяли газон

Готовая система стропил зашивается неструганой доской поперек лаг. Расстояние между досками может быть до 15 см, если кровля жесткая. Для мягкой кровли зазор лучше свести к минимуму. Поверх обрешетки укладывают пароизоляционную пленку, закрепляя к обрешетке строительным степлером или гвоздями, прокладывая под скобу или гвозди широкие пластинки из электрокартона, пластика (иначе они прорвут пленку) , при необходимости устраивают теплоизоляцию и гидроизоляцию.

Рулонные материалы всегда раскатывают поперек стропил, ленты кладут снизу вверх, с небольшим нахлестом, и герметизируют стыки (для рубероида – битумной мастикой, для полиэтилена – клеем или скотчем, и т.д.).

Завершает устройство крыши укладка кровельного материала.

Единственным недостатком такой кровли является относительно быстрый сход с неё снега весной, поэтому желательно либо предусмотреть возможность счищать с неё снег (желательно не поднимаясь на крышу, так как она плохо выдерживает зимнее хождение по ней), либо снегоудерживающие приспособления, которые удерживают снег на крыше, пока он не растает. Хорошо гидроизолированные крыши невысоких дачных домиков с прочными стропилами и со скатом в 20-35 градусов можно застелить георешеткой, засыпать грунтом и засеять травой.

Онлайн-калькулятор двускатной крыши

Предварительный расчет двускатной кровли на угол наклона и площади всей конструкции выполняется с помощью виртуального калькулятор. В расчетную форму необходимо ввести точные или приблизительные данные параметров крыши, обрешетки, стропильной системы, указать снеговую и ветровую нагрузки, которые соответствуют конкретному региону и типу местности.

С помощью калькулятора можно получить дополнительные данные:

• Приблизительную массу всех кровельных материалов, сколько потребуется рулонов изоляции.
• Шаг, объем, масса обрешетки, а также количество рядов.
• Минимальное сечение, количество и масса стропил, нагрузка на стропильную систему, объем бруса.

Для получения результата остается нажать клавишу «Рассчитать».

Укажите кровельный материал: —— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2) кг/м2Введите параметры крыши:Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123 Рабочий участок бокового стропила (не обязательно) (см)Расчёт обрешётки:Ширина доски обрешётки (см)Толщина доски обрешётки (см)Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки:Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2) Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVII Высота до конька здания 5 мот 5 м до 10 мот 10 м Тип местности Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетовКрыша:Угол наклона крыши: 0 градусов. Угол наклона подходит для данного наклона для данного материала желательно увеличить!Угол наклона для данного материала желательно уменьшить!Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 :Нагрузка на стропильную систему: 0 кг/ стропил: 0 см. Количество стропил: 0 шт.

Обрешетка:Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

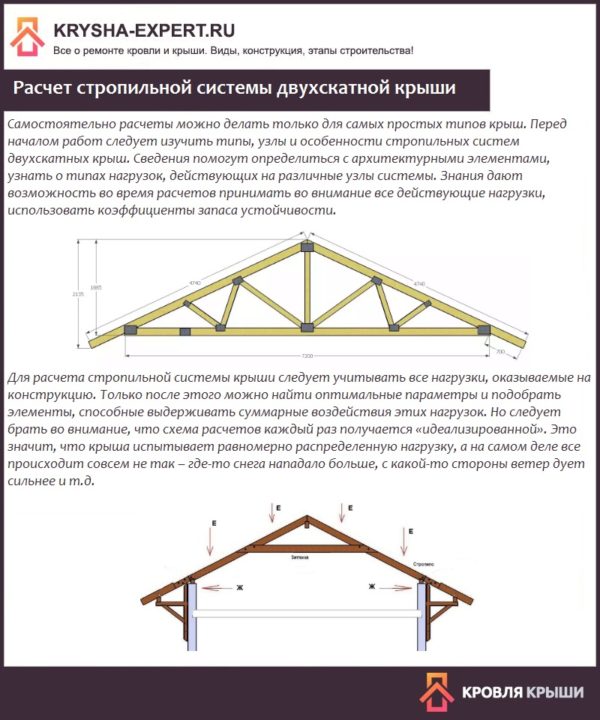

Расчет стропильной системы

При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.

К постоянным нагрузкам относится:

• Вес кровельного материала;
• Вес стройматериалов, из которых построен стропильный каркас крыши;
• Вес утеплителя, пароизоляции, гидроизоляции;
• Вес отделочного материала мансарды или жилого чердачного помещения.

На крышу сооружения также воздействуют следующие временные нагрузки:

• Вес снега;
• Ветровая нагрузка;
• Вес работника, выполняющего обслуживание и ремонт кровли.

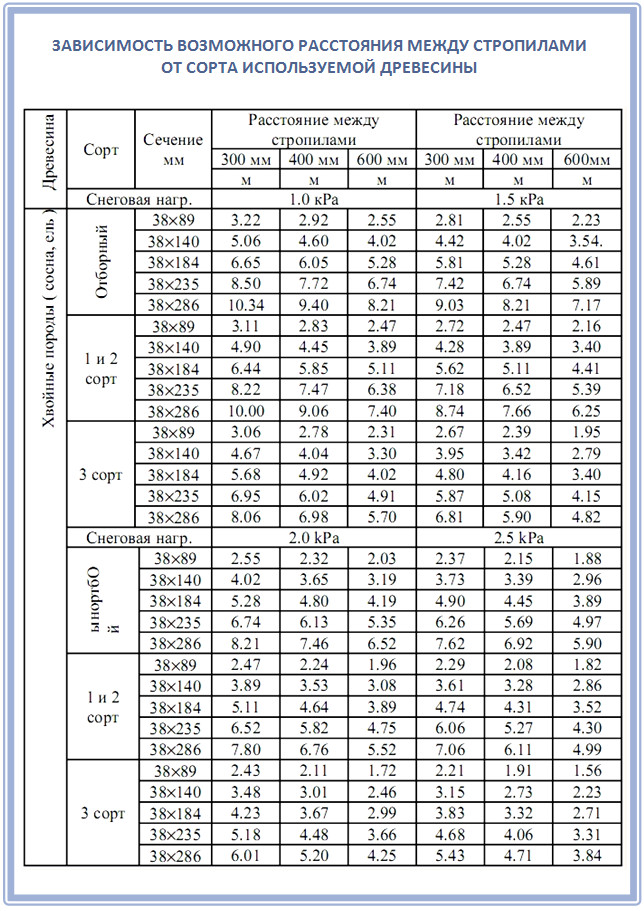

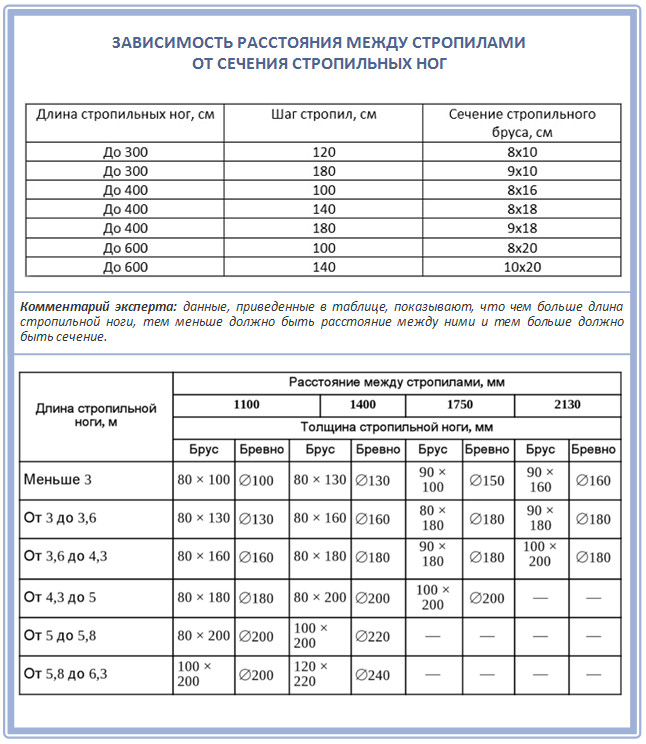

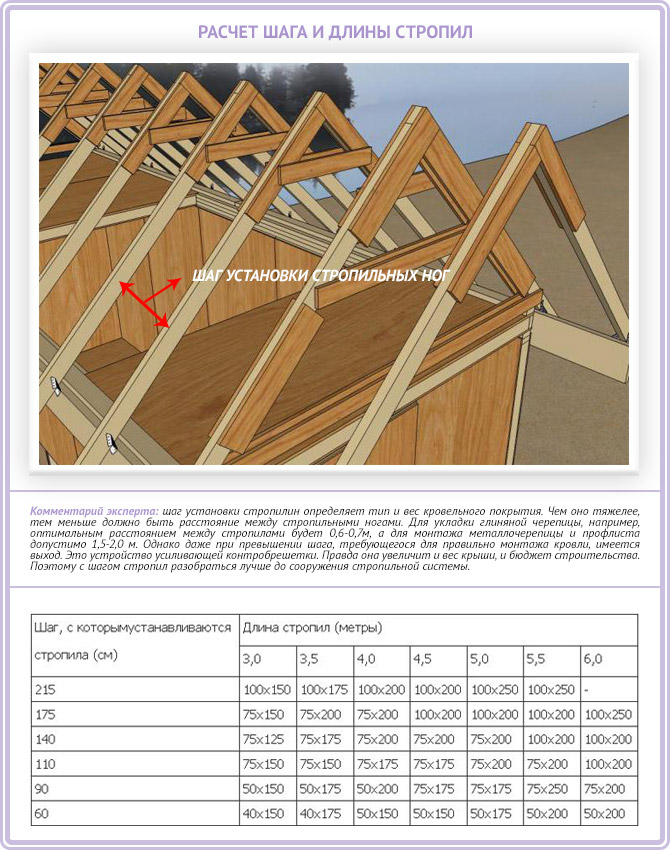

Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП «Нагрузки и воздействия».

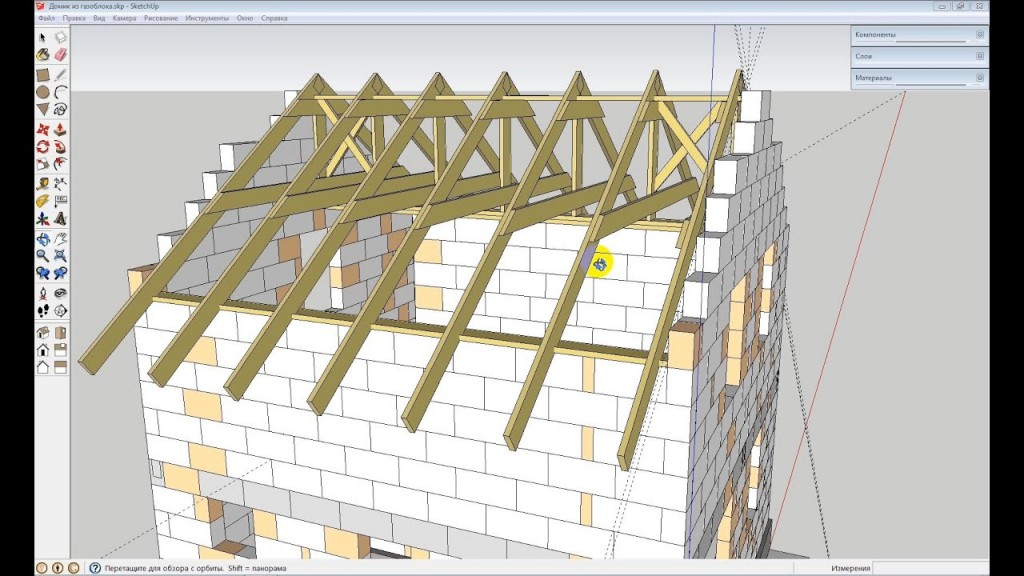

Видео о том, как выполнить расчет стропильной системы:

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

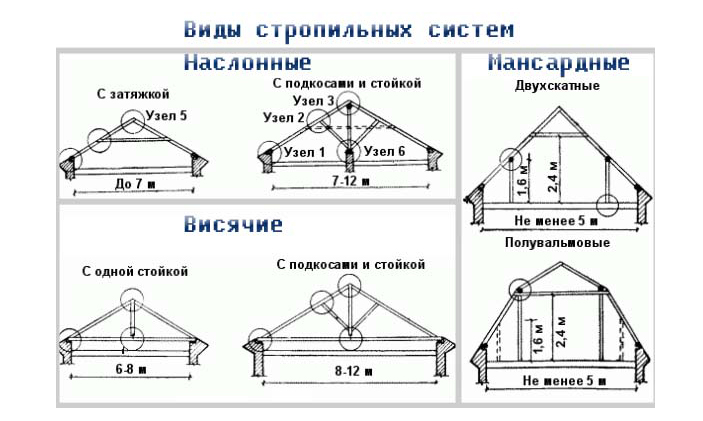

Виды стропильных систем для двухскатной крыши

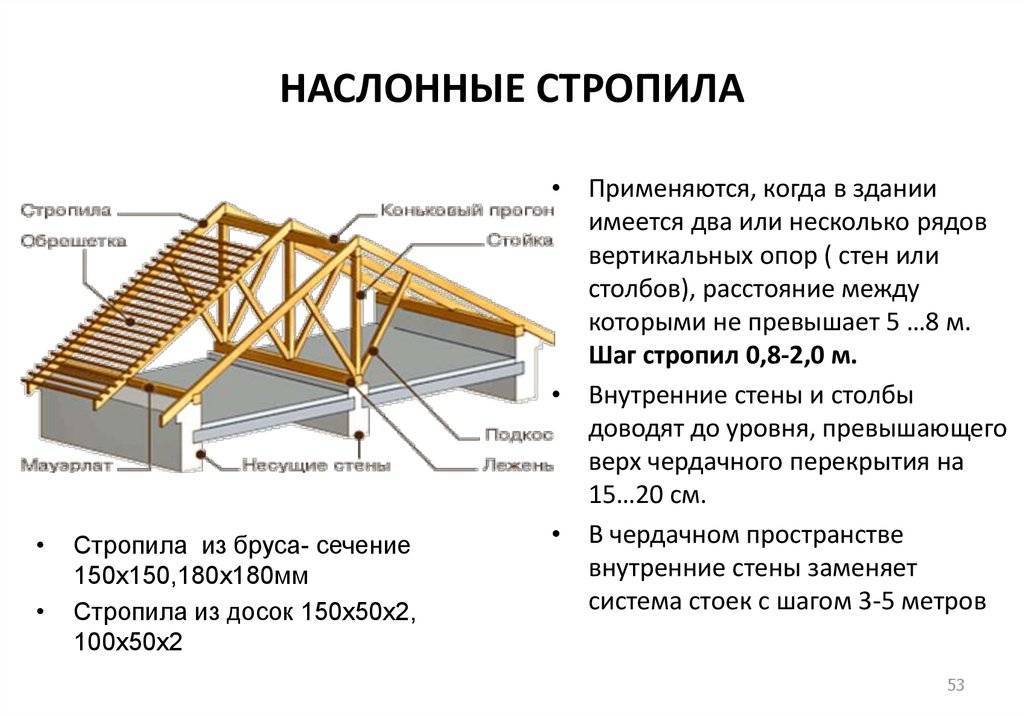

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

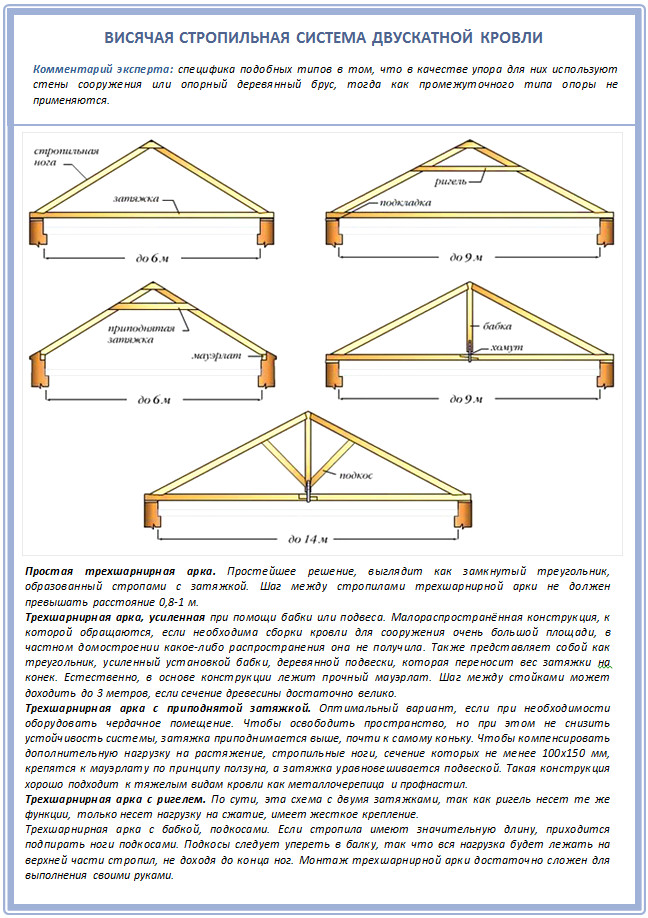

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет – 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

1. В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
2. Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
3. Укладывают боковые прогоны.
4. Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
5. Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
6. В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
7. Устанавливают коньковый брус.
8. Крепят наслонные стропильные ноги.
9. Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.

В завершение статьи о том, как создается стропильная система двухскатной крыши, видео с комментариями специалиста.

Материалы и инструменты, необходимые для установки стропил

Для изготовления и монтажа стропила вам понадобится в первую очередь сосновый брус влажностью не более 15 %. Минимальный размер бруса – 50 х 150 мм, и доска для обрешетки толщиной не менее 30 мм. Доску можете применять и необрезную, В этом случае обязательно снимите кору. Под обрешетку кровли для керамической черепицы необходимо брус 50 х 50 мм.

Для крепления кровли к обрешетке понадобятся крепежные изделия (саморезы или шиферные гвозди в зависимости от выбранной кровли).

Обрешетку крепить лучше гвоздями длиной 80 мм.

При монтаже и изготовлении стропила вам понадобится обычный плотницкий инструмент, а также электродрель. Если же вы делаете кровлю из металлочерепицы, профнастила, шифера, что не входит в вышеизложенную тему, вам необходимо иметь болгарку.

ВНИМАНИЕ: Обратитесь к разметке шага ответственно. Правильно размеченные места установки стропил обеспечат вам упрощение работы в дальнейшем. Обязательно проверьте диагонали вашего ската, что позволит без затруднений произвести кровлю крыши.

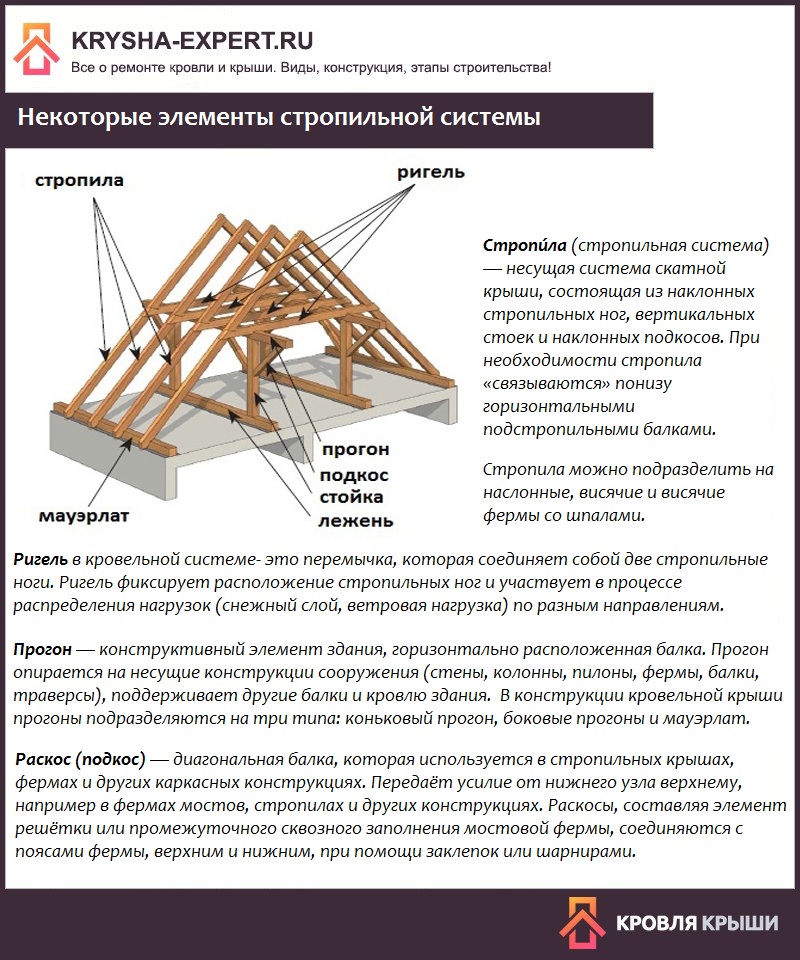

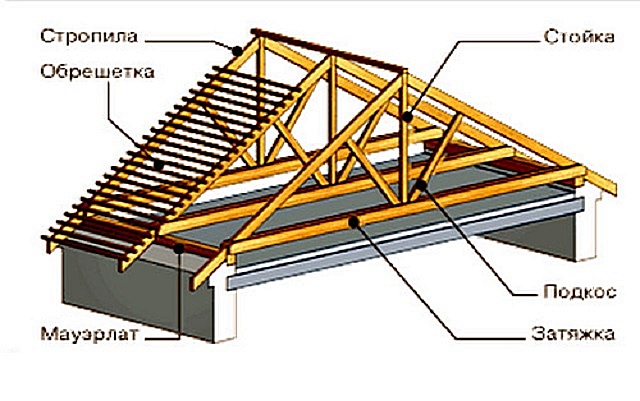

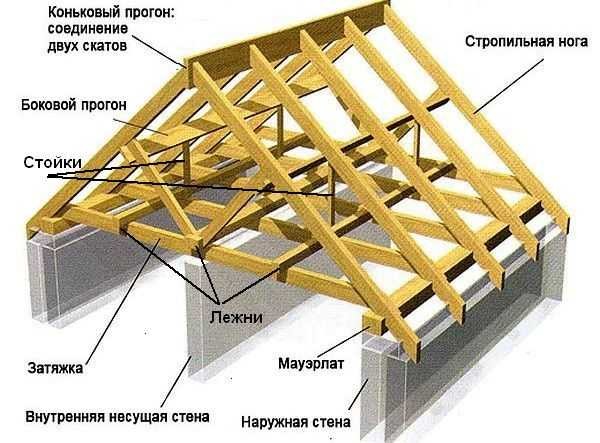

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   надежно фиксирует нижние концы стропил к балкам;
3. выступает в качестве балок для пола мансардных помещений;
4. служит основой для потолка нижнего этажа дома.
5. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

Необходимые инструменты

При установке стропил на мансардной крыше используются следующие инструменты:

• болгарка;
• дрель;
• ножовка;
• пила;
• топор;
• стамеска;
• молоток;
• рубанок.

При установке стропильной системы на мансардной крыше важно определить оптимальное расстояние между стропилами. Правильный выбор этого параметра позволит рассчитать оптимальное количество материала и обеспечить надежность всей крыши.

Сооружение крыши строения – важный этап в строительстве дома, при этом необходимо максимально точно просчитать шаг стропил, поскольку именно от этого будут зависеть надежность и срок службы кровли.

Если мастер не уделит внимания расчетам и установит стропила, ориентируясь только на собственный глазомер, то каркас получится либо слишком тяжелым, к тому же дорогостоящим, либо непрочным.

Расчет двускатной крыши

Расчет двускатной крыши

Введите требуемые размеры в миллиметрах

X — ширина дома Y — высота крыши C — размер карниза B — длина крыши Y2 — дополнительная высота X2 — дополнительная ширина

Справка

Программа работает в двух режимах: простая двускатная крыша и двухскатная крыша (боковые крыши) Тип 1 и Тип 2.

Внимание! Если у вас крыша с одной двускатной стороной, то сначала используйте для расчета тип 1, затем тип 2. И уже по полученным данным рассчитывается количество строительных материалов: ферм, обшивочных досок, подкладочных и листовых материалов. В противном случае расчет может оказаться программа позволяет делать пропилы в основной крыше под боковыми фронтонами крыши.

При расчете вы увидите несколько цифр: размер или количество строительного материала на половину крыши и в скобках — полный размер или объем. При расчете дополнительной кровли — полный размер и объем, а в скобках — два числа: размер и объем еще одной или двух крыш.

Внимание! При расчете листа рубероида учтите, что программа находит площадь кровли. Например, серию 2,8 умножьте на 7,7 листов подряд. В реальной конструкции положить 3 ряда. Для более точного расчета количества листов кровли нужно уменьшить высоту листа в расчете на получение ряда серий. Не забудьте установить точную величину перекрытия.

При расчете объема материала стропил основной кровли, в режиме типа 2, программа не учитывает вырез бокового фронтона. Это связано с некоторыми трудностями при реализации программы. Может, решу в будущем. Однако излишки материала стропил вряд ли исчезнут или внесут какие-то коррективы в свои расчеты. Также будет отдельная программа для более интеллектуального расчета листов кровельных материалов.

И не забывайте покупать стройматериалы надо с некоторым запасом на отходы.

Монтаж обрешётки – что важно знать и как правильно делать

Для изготовления обрешётки рекомендуется использовать брус с площадь сечения 5*5 см. Также в работе понадобятся доски. Рекомендуемая толщина и высота досок – 4*12 см. Важно стропильную систему оградить от попадания влаги. Чтобы уберечь дерево от намокания, под обрешётку можно уложить гидроизоляционный материал. Гидроизоляцию на крышу нужно настилать постепенно, горизонтальными полосами, направляясь от карниза, заканчивая коньком. Стелить материал будет правильно, если напускать его на 10-15 см больше. Скрепить стыки можно с помощью скотча. Концы стропил при этом должны оказаться полностью закрыты нижним краем плёнки.

Важно между досками и плёнкой оставить зазор для вентиляции.

Далее следует этап, когда стропильную систему обшивают досками. Набивать доски нужно перпендикулярно по отношению к рейкам. Начинать следует от карниза. Правильный шаг обрешётки следует выбирать, исходя из типа кровельного покрытия и ориентируясь на угол наклона скатов. Расстояние между досками можно делать тем шире, чем больше угол.

Когда монтаж обрешётки будет выполнен, можно приступить обшивать фронтоны и свесы. Для закрытия фронтонов подходят такие материалы:

• доски;
• панели из пластика;
• вагонка;
• профнастил;
• водостойкая фанера.

Расчет диагональной стропильной ноги пример

В статье приведен пример классического расчета деревянных стропил в составе наслонной стропильной системы проектируемой двухскатной крыши с кровлей из асбестоцементных волокнистых листов по деревянной обрешетке. Целью расчета является определение (назначение) оптимальных размеров прямоугольного поперечного сечения стропильных ног при известных значениях постоянной и временной нагрузок.

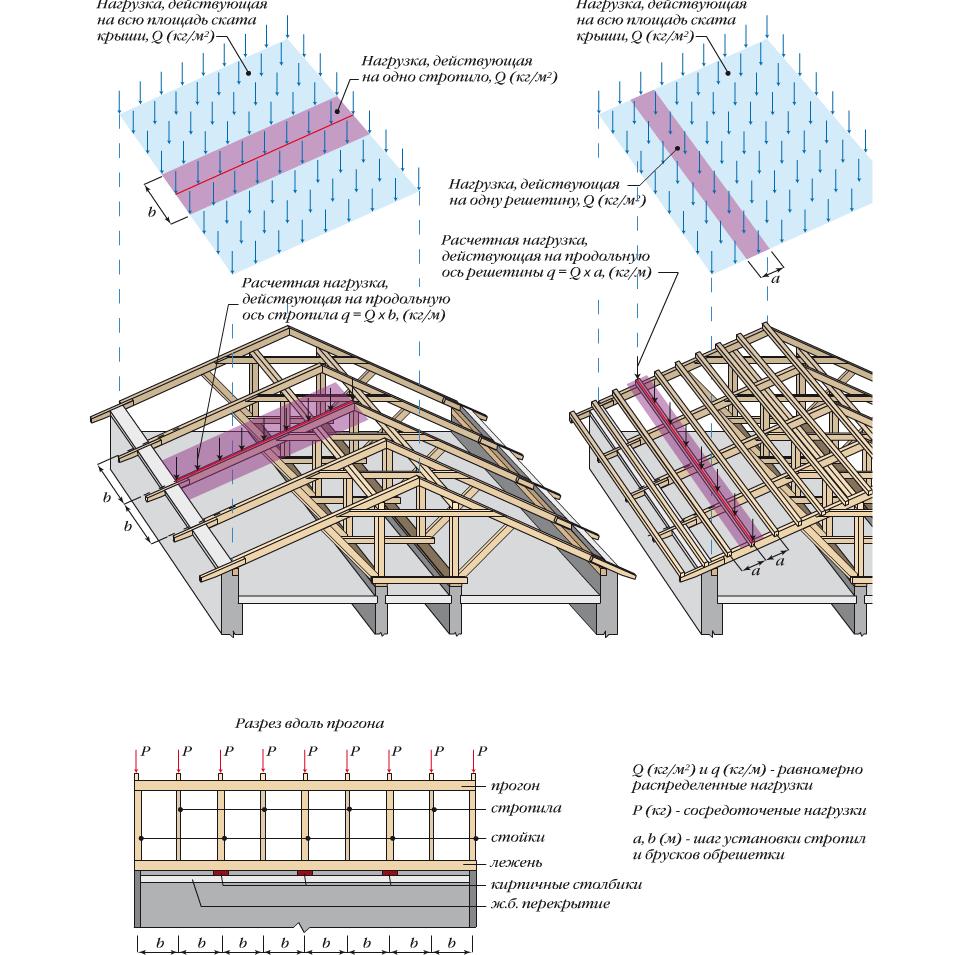

Схема для сбора нагрузок и расчета стропильных ног представлена ниже на Рис.1.

Рис.1. Схема к расчету стропильных ног

Р А С Ч Е Т :

1) Подсчет нагрузок

Нагрузка, действующая на каждую стропильную ногу (кроме крайних), собирается с грузовой площади шириной l=1,0 м (см. Рис.1).

Погонные нагрузки на стропильную ногу (на 1 пог.м. длины): нормативная нагрузка:

расчетная нагрузка:

2) Расчет на прочность

Стропильная нога работает как наклонная изгибаемая балка, опирающаяся на два прогона: коньковый и настенный (мауэрлат). Расчетная схема стропил выглядит, как балка на двух опорах, нагруженная по всей длине равномерно распределенной нагрузкой.

Составляющие расчетной нагрузки:

Максимальный расчетный изгибающий момент:

Расчетная продольная сила: Условие прочности балки из пластичного материала (в нашем случае — дерева), испытывающей прямой поперечный изгиб в сочетании с осевым растяжением (сжатием), имеет следующий вид:

Подставим известные нам абсолютные значения усилий в формулу (1):

Из двух слагаемых левой части неравенства (2), первое по абсолютному значению меньше второго. Действительно, числитель второго слагаемого больше первого более чем в 2 раза, а отношение их знаменателей можно выразить следующей зависимостью:

т.е. для наиболее употребительных размеров сечений деревянных элементов (стропил) момент сопротивления Wx численно меньше площади F в 25…50 раз. Вследствие этого сечение стропильных ног подбираем по второму слагаемому, но с небольшим запасом:

где: Wтр – требуемый момент сопротивления сечения стропил.

По таблицам ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» подберем такие размеры поперечного сечения стропильных ног, при которых фактическая величина момента сопротивления сечения (Wx=Wнт) будет чуть больше требуемой величины (Wтр). Данному условию удовлетворяет брус размером сечения b×h=7,5×15 см, расчетный момент сопротивления которого составляет:

Площадь принятого поперечного сечения будет равна F=b×h=7,5×15=112,5 см 2 .

Проверим условие прочности (1) для принятого сечения стропильных ног, подставив найденные значения Wx и F в выражение (2):

УСЛОВИЕ ПРОЧНОСТИ ВЫПОЛНЕНО!

P.S.: Как видим, влияние продольной силы на суммарные напряжения в стропильной ноге — незначительно, поэтому при уклонах кровли до 35° продольной составляющей нагрузки qz можно пренебрегать.

3) Расчет на жесткость

Интенсивность нормативной поперечной равномерно-распределенной нагрузки:

Проверим жесткость стропильной ноги, для чего определим величину относительного прогиба и сравним ее с величиной предельно допустимого прогиба:

УСЛОВИЕ ЖЕСТКОСТИ НЕ ВЫПОЛНЕНО!

Необходимо увеличить размеры сечения стропильных ног до тех значений, при которых момент инерции (Jx) сечения увеличится не менее чем в 1,33 раза. Таким образом, окончательно принимаем брус сечением b×h=7,5×15 см (момент сопротивления Jx=2810 см4).

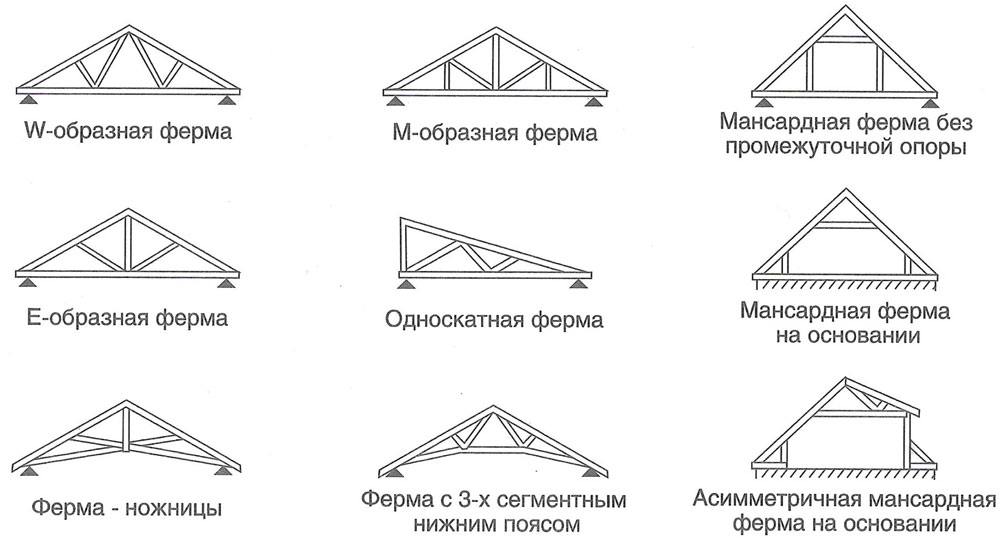

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

• Висячую конструкцию. Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент;
• Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже:

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

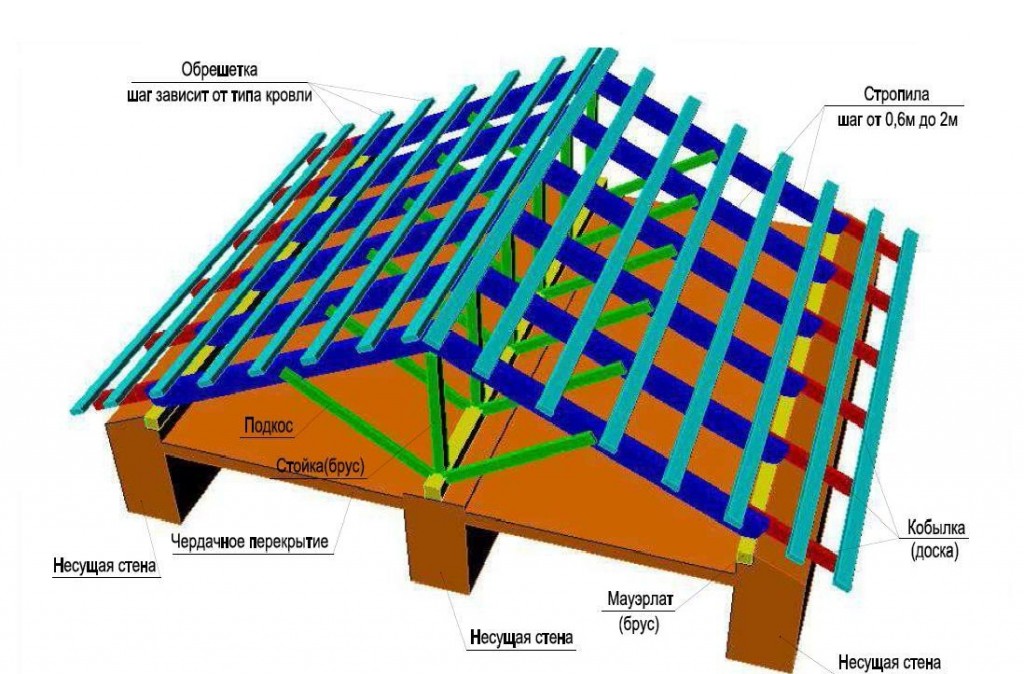

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

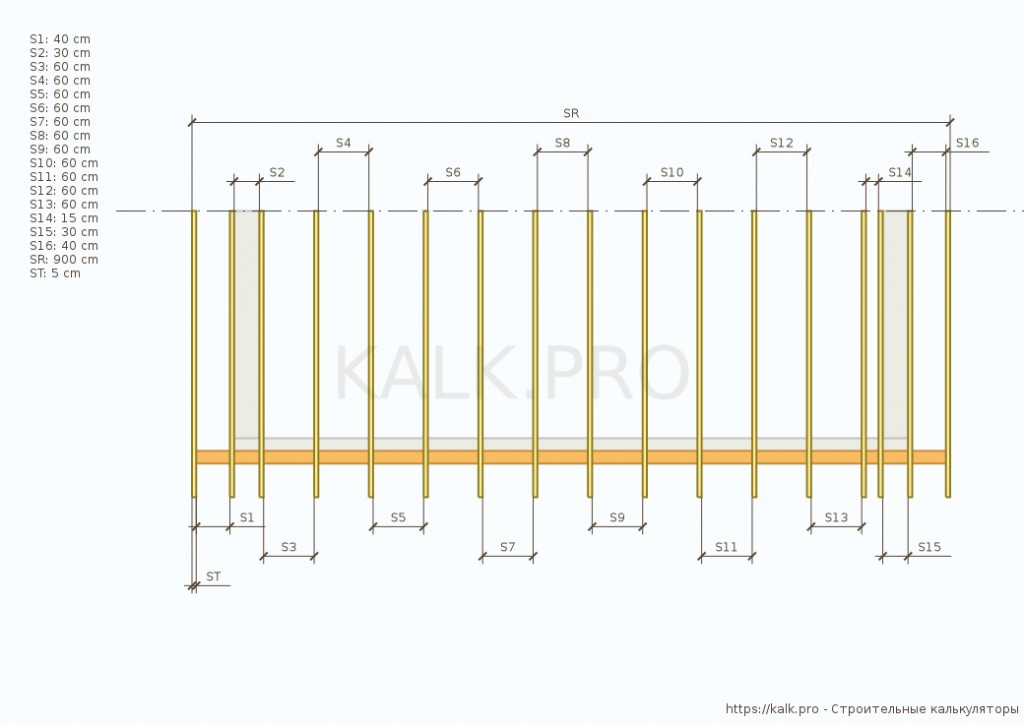

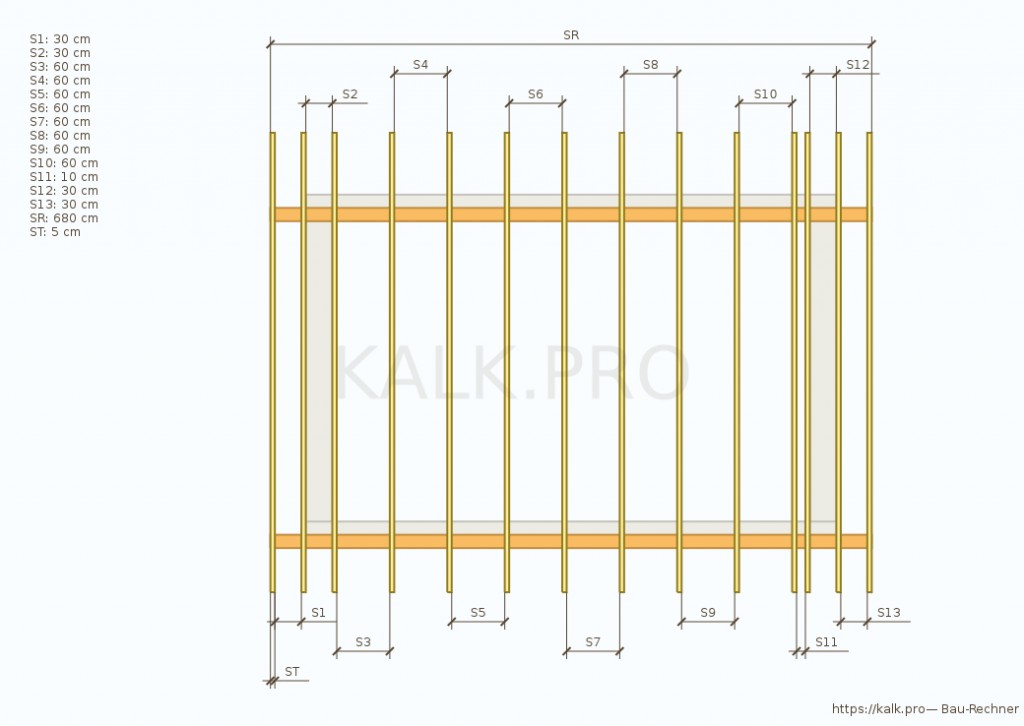

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

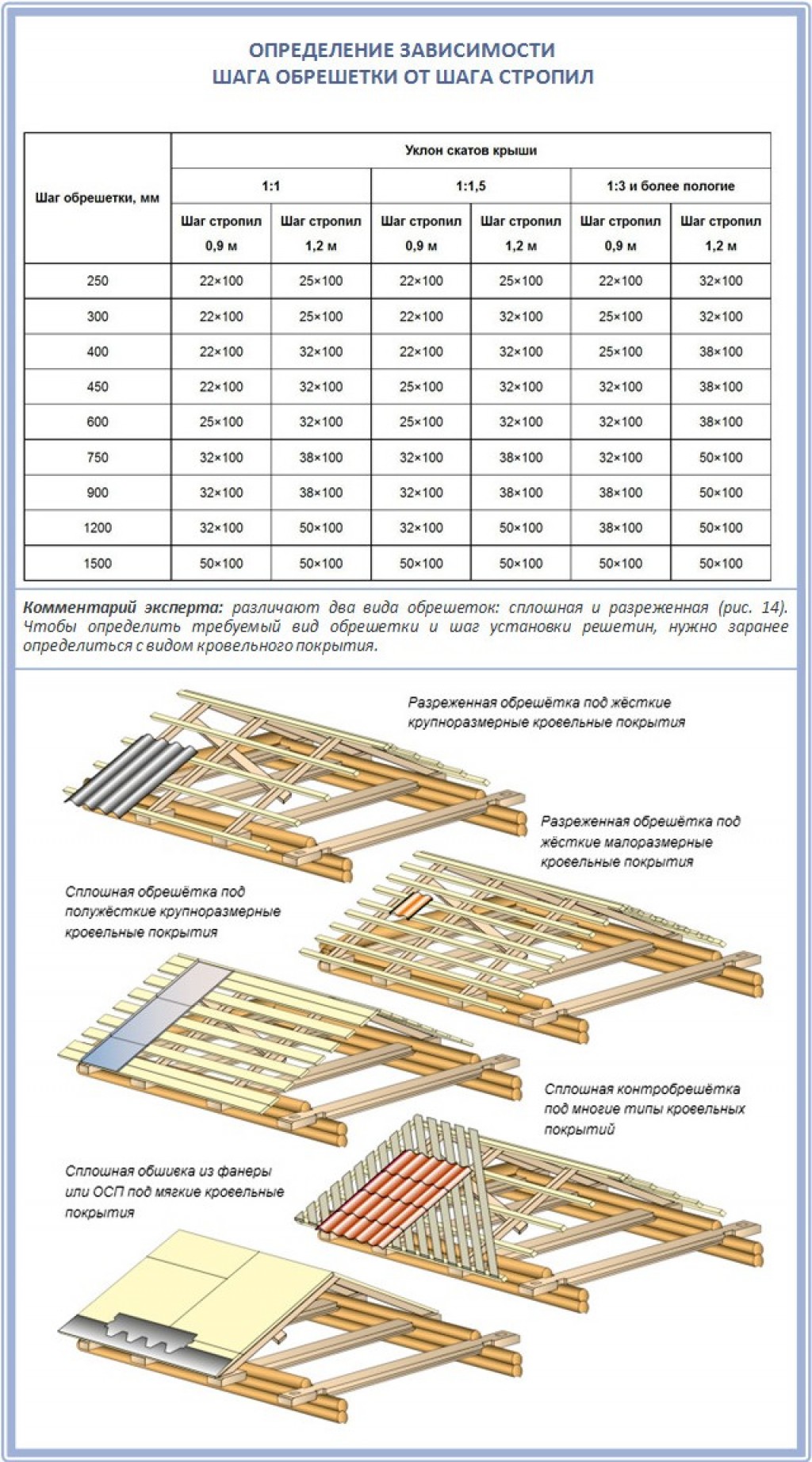

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Стропила в односкатной крыше

Для хозяйственных построек и некоторых домов в частном исполнении применяются крыши, имеющие один скат. В связи с ограничением угла наклона на них оказывается высокое давление. Специалисты рекомендуют для стропил односкатной крыши использовать пиломатериал увеличенного сечения, с установкой минимального шага друг от друга.

При расчете расстояний, на которых устанавливаются балки кровли, особое внимание следует уделить величине снеговой нагрузки в конкретной местности. При малом уклоне эта характеристика имеет большое значение. Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку.

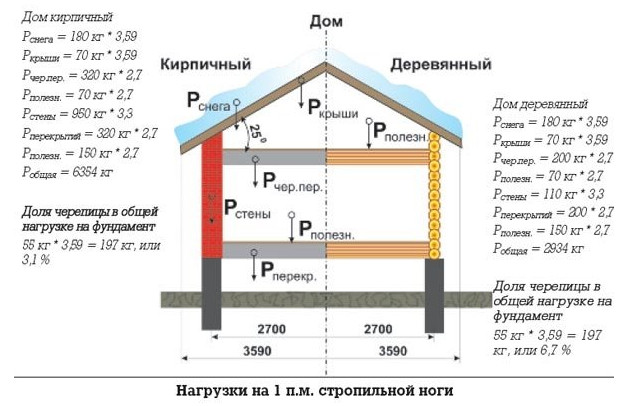

Нагрузки, которые испытывают стропила

Для скатной крыши должен быть создан прочный каркас, являющийся ее несущей конструкцией. Еще при проектировании должен быть проведен расчет стропильной ноги для того, чтобы определиться с длиной и сечением элементов, на которые будут приходиться главные нагрузки.

Нагрузки, которые действуют постоянно, создаются самим кровельным пирогом, в который входит наружный кровельный материал, обрешетка, тепло-, паро- и гидроизоляционный материал, а также внутренняя обшивка чердака или мансарды. В эти нагрузки входит и вес всевозможных объектов, которые будут расположены на крыше или закреплены с внутренней стороны стропильной системы.

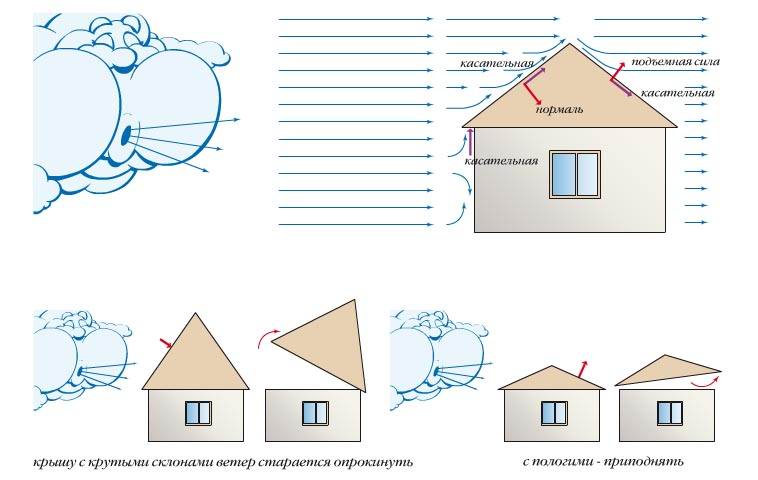

Переменные нагрузки состоят из воздействий, которые порождаются ветром, осадками, а также сейсмической активностью. Сюда же относится и вес человека, который в будущем будет проводить ремонт, плановое обслуживание или очистку крыши.
