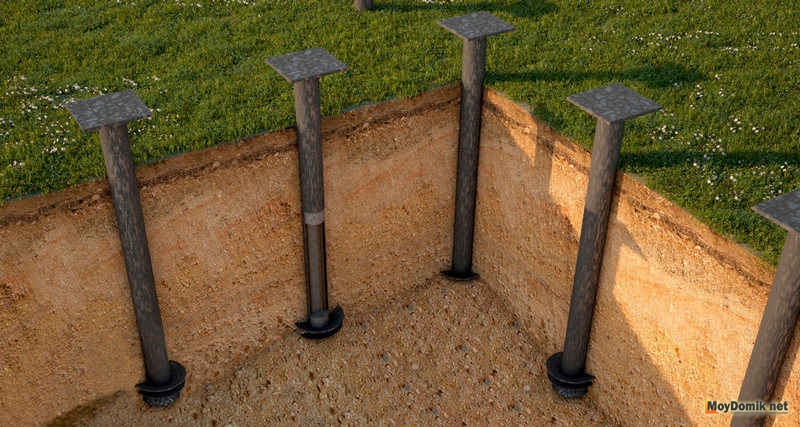

Что представляет собой свайный фундамент

Задумывая строительство, в первую очередь рассматриваются классические варианты фундаментов: ленточный, столбчатый и монолитный. Ограничивая себя использованием инновационных технологий, на стройку приходится тратить зачастую средств больше, чем было бы при правильном подходе. Один из альтернативных вариантов – использование свай.

Свайный фундамент представляет собой вкрученные в опорные точки металлические трубы, оснащённые на концовке резьбой. Верхняя часть после установки закрывается головкой, которая принимает на себя часть нагрузки строения. Расчёт количества свай и мест расположения выполняется специалистами. Точность проектных работ обеспечивает равномерное распределение веса постройки на опорные элементы.

Что это такое?

Это сборная конструкция, включающая некоторые виды элементов.

1. Опоры. Их погружают в грунт на большую глубину, вплоть до уровня его промерзания. Опоры бывают буронабивными, винтовыми, железобетонными. Реже используют асбоцементные забетонированные трубы. Оголовки свай обязательно срезают в одной плоскости для достижения их горизонтальности.
2. Ростверк. Изготавливают из металлопроката или железобетона. Этот элемент конструкции повышает уровень сопротивления опор к деформациям грунта. Также ростверк повышает нагрузочную способность готового фундамента.

Особенности применения свайных фундаментов

Идея установки сооружений на сваях не новая, технология известна людям уже несколько столетий, но на новый виток развития она вышла во второй половине девятнадцатого века, когда вместо деревянных стоек начали использовать забивные, набивные и винтовые конструкции, выполненные из комбинации стали и бетона. Свайный фундамент имеет свою чёткую специализацию, некорректно было бы говорить о его преимуществах перед другими вариантами организации основания дома и сравнивать их по каким-либо характеристикам. В условиях, для которых он разрабатывался, свайный фундамент не имеет конкурентов, его невозможно надёжно заменить иной конструкцией. Сваи могут использоваться на любых типах грунта, кроме, пожалуй, скальных пород и оснований с очень сильными горизонтальными подвижками, однако, технологически и экономически целесообразно применять их:

• для строительства зданий на участках с высоким уровнем грунтовых вод;
• там, где верхние слои естественного основания характеризуются слабой несущей способностью (торфяники, плавуны), тогда как плотные грунты расположены довольно глубоко;
• при большой глубине промерзания (северные широты, вечная мерзлота);
• на крутых склонах;
• если масса строения слишком велика (например, многоэтажные здания из тяжёлых материалов).

Если рассуждать о технологических и функциональных особенностях свайных фундаментов, то тут можно сформулировать следующие пункты, многие из которых логически следуют один из другого:

• Универсальность и вариативность (огромное количество технических решений, всегда есть выбор для любых условий).
• Большая несущая способность.
• Практически не нужен ручной труд (допустима полная механизации процессов).
• Индустриализация (возможно использование элементов, полностью изготовленных в заводских условиях, минимизирован «человеческий фактор»).
• Высокая скорость возведения.
• Возможность строить в любое время года.
• Полное отсутствие или минимизация земляных работ.
• долговечность (особенно применимо к железобетонным конструкциям).
• относительная экономичность (небольшая материалоёмкость — сниженное потребление бетона, нет необходимости изымать и перевозить большие массы земли).

Устройство фундамента

Для того чтобы возвести этот фундамент нужно определить расстояние между сваями, а так же их количество. На территории строительства нужно разметить местоположение опор и определить глубину неустойчивого грунта. Основой фундамента является винтовая свая. Она состоит из стальной трубы с острым концом и приваренными к ней лопастями. Вся свая покрыта специальным покрытием, которое защищает конструкцию от коррозии. При помощи этих лопастей грунт вокруг сваи уплотняется.

Сваи устанавливаются на глубину посадочного или торфяного слоя. Если глубина оказывается сильно большой и сваи не хватает, то ее наращивают. После того как сваи установили все лишние части отрезаются по уровню фундамента и бетонируются. Для целостности конструкции сваи между собой скрепляют брусом или швеллером.

Для предохранения от коррозийного воздействия устанавливают свайные оголовки. Затем все покрывают специальным составом на основе эпоксидной смолы. Эту смолу так же используют для защиты подводных частей у кораблей. Если грунт имеет разную высоту, то проблема разрешается за счет вкручивания свай.

Если сооружение не является постоянным, то винтовые сваи можно выкрутить. Сама свая может выдержать нагрузку в 4 тонны, в зависимости от грунта. Свайный винтовой фундамент может прослужить около 45 – 50 лет.

Преимущества:

• фундамент является очень экономичным, так как не требует проведения земляных работ, выкапывания пней и выравнивания почвы;
• изготовить возможно по истечении трех дней;
• можно использовать на любых грунтах, кроме скального грунта;
• работу по возведению фундамента можно проводить в любое время года;
• к домам, возведенным на свайном фундаменте легко пристроить другие строительные конструкции.

Свайный фундамент подходит для постройки таких зданий как: бани, дома из бруса и газобетона, гаражи, беседки, дачи и т.д. Для большинства случаев в строительстве именно фундамент из винтовых свай является оптимальным.

Если вы надумали строить фундамент по свайно-винтовой технологии как описано в статье, предлагаю присмотреться к покупке самих свай. На рынке множество представителей, у которых так же много разновидностей металлических свай. Но скажу так, 70% этих свай привозится из китая, 20% делаются у нас чудо умельцами так сказать на коленке и только 10% изготавливаются в заводских условиях с учетом ГОСтов, СНИПов и на которые даются гарантийные обязательства, в том числе на устройство фундамента.

Но не переживайте, из тех 70% китайской продукции тоже можно выбрать вполне достойный вариант. Поэтому свайный винтовой фундамент, а точнее сами винтовые сваи предлагаю приобрести на крупнейшем оптовом интернет-магазине Китая – Перейти. Тут вы сможете найти винтовую сваю на любой вкус и кошелек, но в любом случае она будет дешевле по стоимости таких же свай, но привезенных уже к вам в город. Email

Какими бывают сваи

Классификация свай производится по нескольким параметрам:

• конструкции – цельные или составные, выполненные из отдельных секций, с острием или тупым нижним концом (открытым, закрытым), с уширениями на разных уровнях или без них;
• по размеру – короткие (жесткие) и длинные (гибкие или средней жесткости);
• форме сечения – круглые и многоугольные, трапецеидальные, пирамидальные и конические, крестообразные, тавровые и двутавровые, сплошные и пустотелые, ровные и переменного поперечного профиля;
• материалу изготовления – деревянные, бетонные или железобетонные, из металла, грунтобетонные, комбинированные;
• характеру работы – висячие и опорные (сваи-стойки);
• технологии монтажа – забивные, винтовые, набивные (частотрамбованные, буронабивные), вдавливаемые;
• способу армирования – с поперечно и продольно установленными ненапрягаемыми или предварительно напряженными стержнями, расположенными в центре, по периметру или углам.

В зависимости от грунтовых условий, конструкции и высоты дома выбирают различные типы свай. К примеру, в качестве свайного фундамента на вечномерзлых грунтах, а также в районах с сейсмичностью, превышающей 6 баллов, не допускается использовать сплошные железобетонные стволы без поперечного армирования. А круглые полые жб сваи великолепно проявляют себя в условиях сейсмичности 7 и более баллов, но использование такого фундамента при строительстве гидротехнических сооружений не допускается.

Назначение и виды свайопределяют вариант их изготовления – в заводских условиях, на площадке или непосредственно в грунте.

Сваи-стойки представляют собой столбы, проходящие сквозь слабые слои и опирающиеся непосредственно на плотные грунтовые пласты. К висячим сваям относятся стволы, передающие нагрузку от сооружения на сжимаемый грунт через свои боковые поверхности.

Для погружения свайного фундамента до необходимой отметки забивным или вдавливаемым способом используют специальное оборудование – молоты, копры или другие установки ударного и вибрационного действия. Они бывают:

• гидравлическими;
• механическими;
• дизельными;
• пневматическими и т.д.

Набивные типы свай выполняются с предварительным бурением скважин или забивкой полых труб в грунт, который в процессе углубления удаляется разными способами. Образованное отверстие впоследствии заполняется бетонным раствором. В зависимости от технологии производства работ и характеристик грунта, оболочки вынимают или оставляют в качестве обсадки. Часто конструкция буронабивных свай предусматривает устройство уширенной пяты, увеличивающей несущую способность фундамента. Отверстие в нижней части образуется механическим путем (разбуриванием) или посредством камуфлетного взрыва.

Винтовые сваи изготавливают из железобетона, либо металла. Они состоят из ствола и винтовых лопастей, расположенных на установленном в нижней части башмаке-наконечнике. Столб может быть как пустотелым, так и сплошным или заполненным бетоном, а лопасти – литыми стальными или чугунными, сварными металлическими и даже пластмассовыми.

Одним из видов свайных фундаментов являются шпунтовые стенки, выполненные из дерева, а также стали или железобетона. Сваи устанавливаются вплотную друг к другу, создавая водонепроницаемое ограждение.

Деревянные сваи

Для деревянных свай используют длинномерную древесину ели и сосны. В определенных ситуациях допускается применять дуб, лиственницу или кедр. В качестве материала выбирают прямоствольные бревна, очищенные от коры. При значительном заглублении допускается выполнять наращивание деревянных свай по длине до 3-4 элементов.

Нижнюю часть стволов заостряют, а в случае погружения в каменистые или слишком плотные грунты – на нее надевают защитные металлические башмаки. Сверху на бревна устанавливают бугель, представляющий собой кольцо из металла. Он предохраняет дерево от возможного разрушения ударным молотом.

Железобетонные сваи

Сборные сваи изготавливаются на заводах, а монолитные – непосредственно на площадках в соответствии с проектом. Арматура может быть обычной, либо предварительно напряженной, а для заливки применяют тяжелые бетоны с соответствующими показателями по морозоустойчивости.

Металлические сваи

Для свай используются трубы, сварные конструкции или прокатный профиль. Изделия небольшого диаметра допускается погружать закрытыми снизу коническими наконечниками. В качестве защиты от коррозии поверхность металлических свай обрабатывают:

• битумом;
• каменноугольными смолами;
• др. антикоррозийными составами.

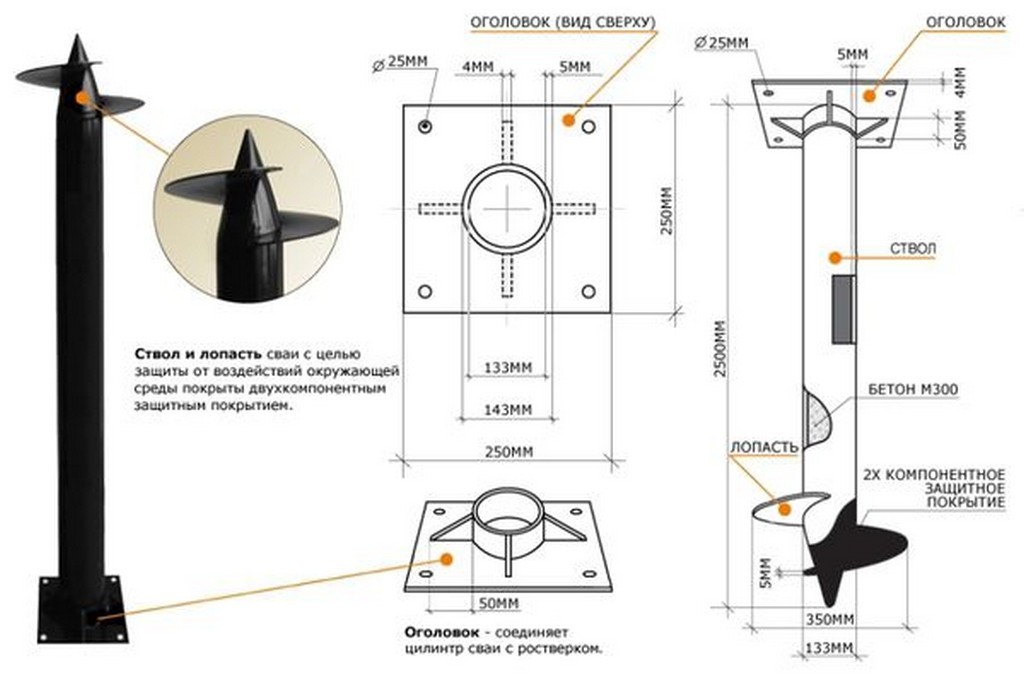

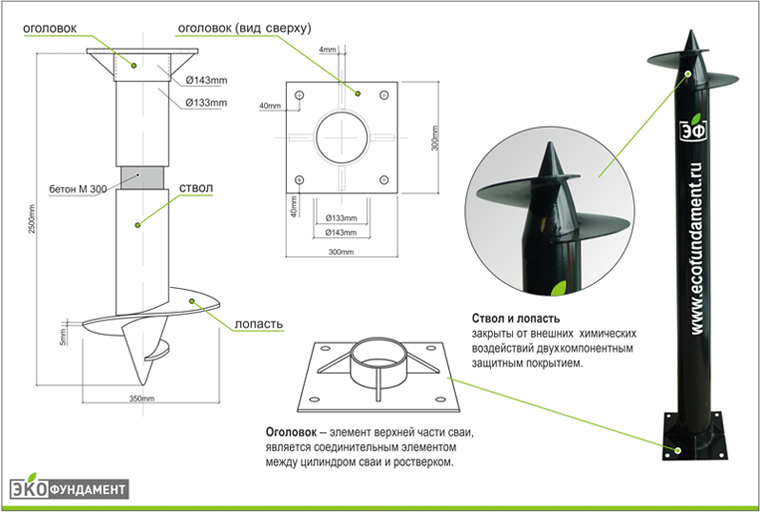

Конструкция винтовых свай

Вопреки расхожему мнению, сваи винтовые стальные (СВС) создавались не для снижения бюджета строительства, а для гарантированной компенсации сил пучения на элементы фундамента, легкого достижения нижних опорных пластов. Существуют различные виды винтовых свай для малоэтажного строительства, однако их конструкция во многом схожа:

• тело – бесшовная труба (4 – 4,5 мм стенка), обычно из стали Ст3, максимальным ресурсом обладают конструкции из сталей 30ХМА, толщиной стенки 6 – 10 мм;
• лопасти – навариваются на тело или имеют вид самостоятельного наконечника (сварка, литье), привариваемого к телу сваи.

Подобная конструкция многофункциональна – лопасти преобразуют крутящий момент в продольное перемещение при погружении, компенсируют горизонтальные усилия, обеспечивая стабильность геометрии. Поэтому на СВС дома можно строить на вечномерзлых, слабых и пучнистых грунтах.

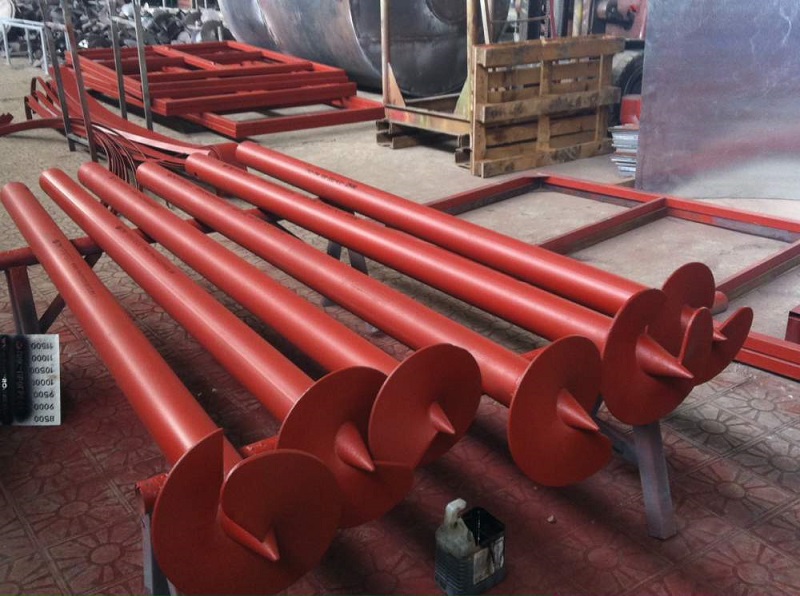

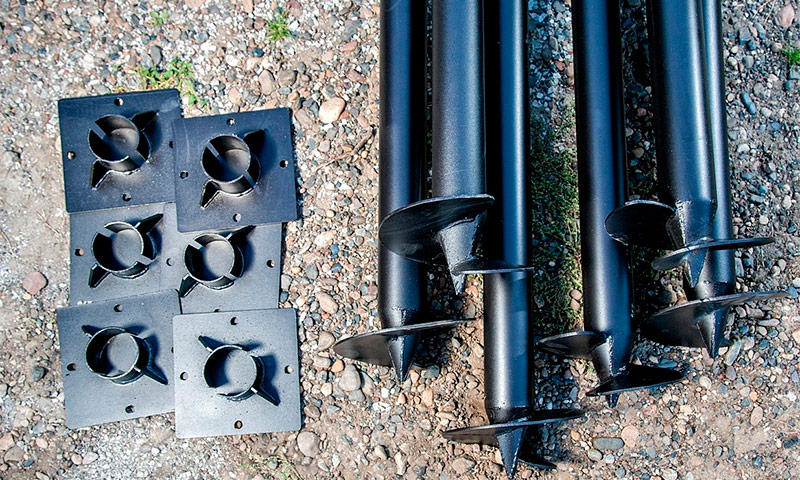

Разновидности винтовых свай

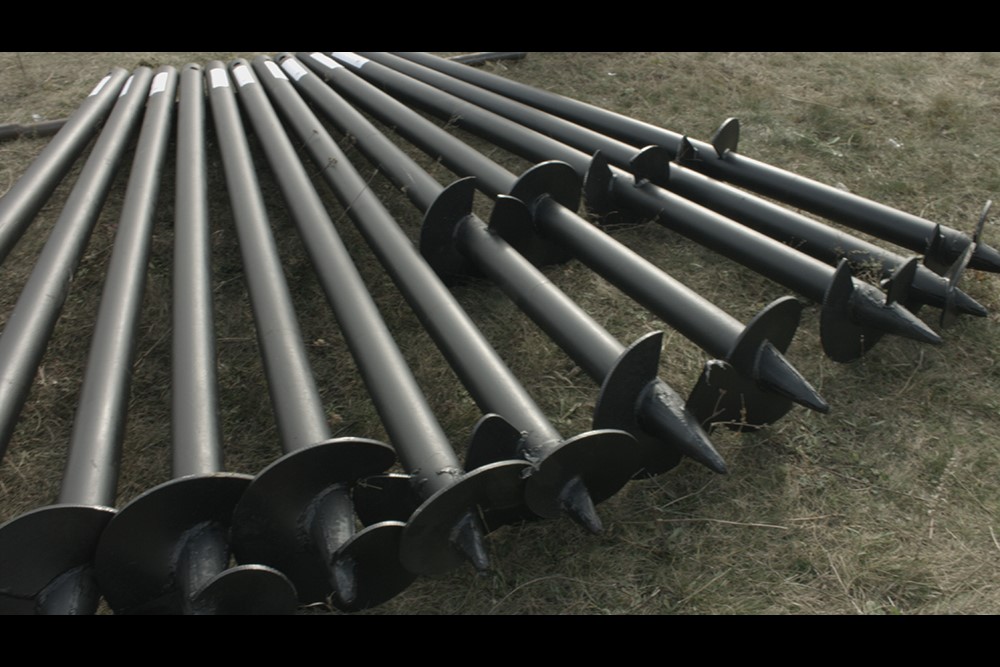

Рис. 1. Виды винтовых свай.

Перед тем, как выбрать винтовые сваи для фундамента дома, необходимо изучить требования нормативов СНиП от 1985 года за номером (проектирование свайных полей), точнее последнюю редакцию от 2011 года – СП для расчета несущей способности основания.

Для различных сооружений существуют несколько типов СВС:

• узколопастные – многовитковый аналог шурупа, литой наконечник соединяется с телом сваи сваркой, для вечной мерзлоты используются варианты с зубьями по периметру нижнего среза (Рис. 1, Вар. 4), для почв с большим содержанием камней, осколков и плотных пород применяются заостренные наконечники (Рис. 1, Вар. 3);
• широколопастные – одна лопасть литого наконечника с 1– 1,5 заходом (Рис. 1, Вар. 1);
• многолопастные – несколько лопастей по длине для улучшенного опирания, компенсации вертикальных подвижек (Рис. 1, Вар. 2).

Здания максимально разрешенной этажности (3 уровня с мансардой) в малоэтажном строительстве можно строить исключительно на многолопастных СВС. Для легких построек достаточно однолопастных модификаций с широким винтом либо узкой спиралью наконечника в зависимости от типа грунта. Для винтовых свай предусмотрена стандартная маркировка:

• СВС – сварной наконечник;
• ВСЛ – литой наконечник;
• СВК – конусная модификация, может обозначаться СВС-К;
• СВП – конструкция дополнена пикой, варрант обозначения СВС-П;
• ВАУ – анкерное устройство винтового типа (сборная конструкция).

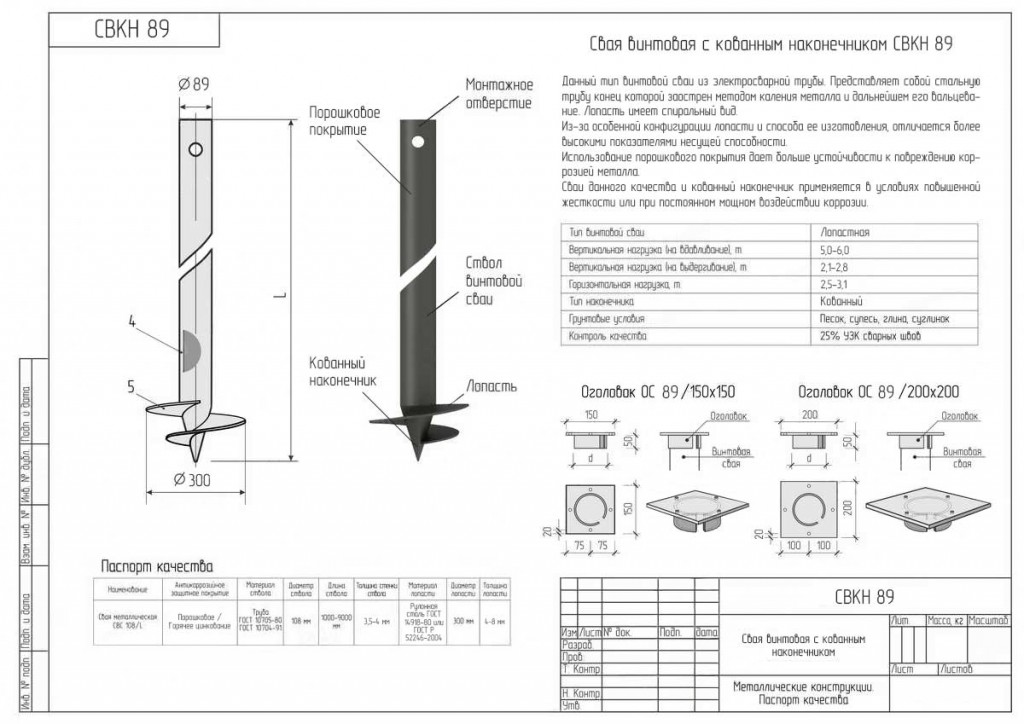

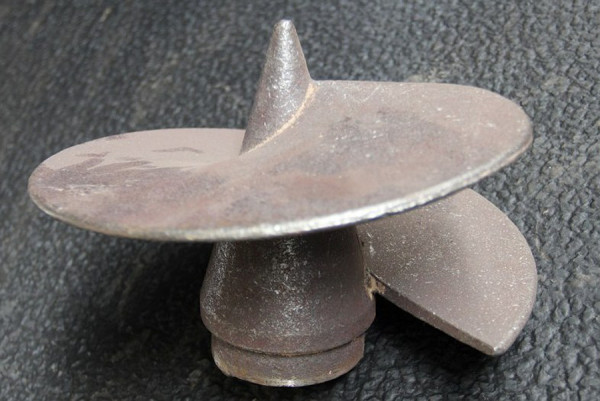

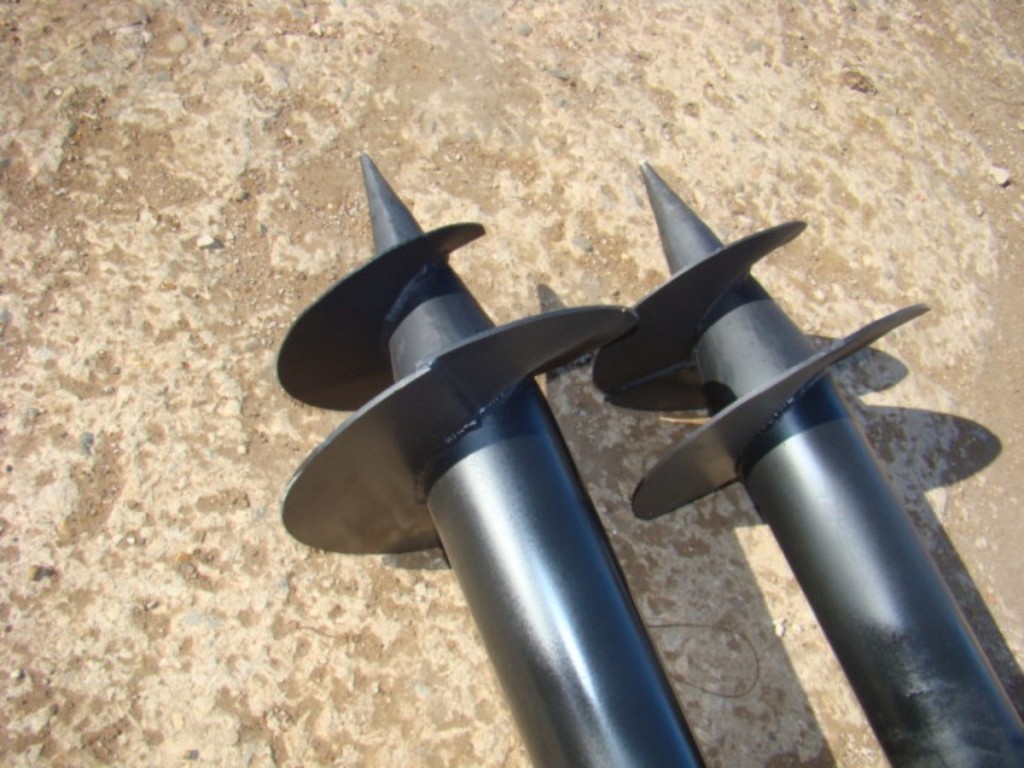

Литой наконечник винтовой сваи.

Для решения специфических задач производители выпускают сваи переменного диаметра, сложной конфигурации:

• серия Z – винтовой анкер для легких конструкций;

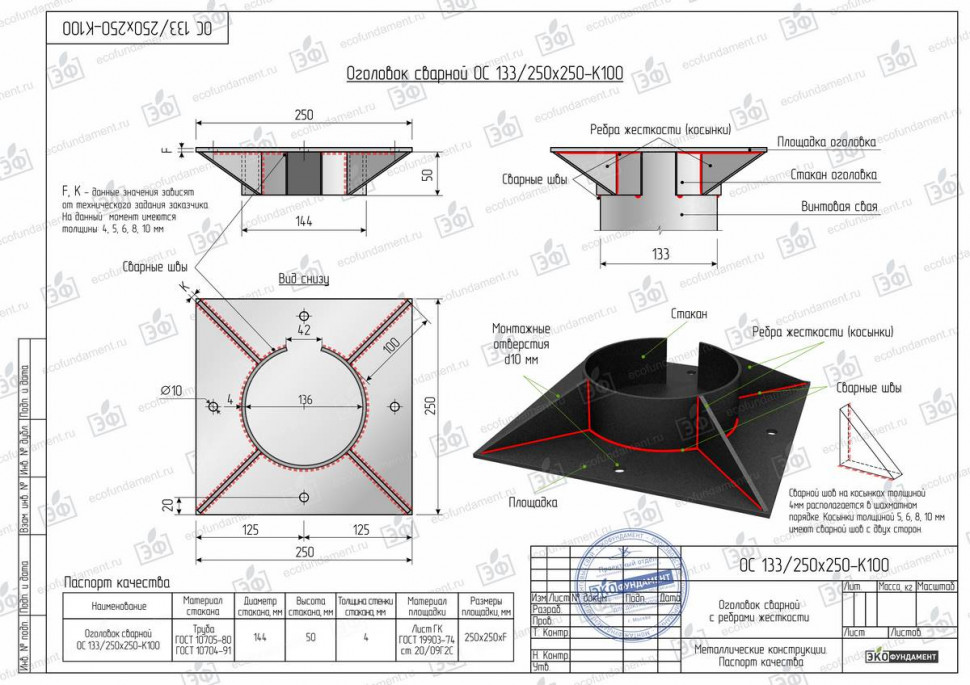

• серия Т – пластина оголовка с монтажными отверстиями;
• серия U – П-образный оголовок;
• серя F – круглый фланец;
• серия R – квадратный фланец.

Стандартными диаметрами СВС, СВЛ являются 57 – 325 мм. Изделия специальных серий имеют размер 159 мм, максимум. В маркировке последовательно отражается тип сваи, диаметр ствола, толщина стенки, размеры лопасти, общая длина изделия. Существуют особенности маркировки отдельных производителей. Например, фирма Фундэкс добавляет Ф1, Ф2 после стандартного обозначения (две, одна лопасть, соответственно).

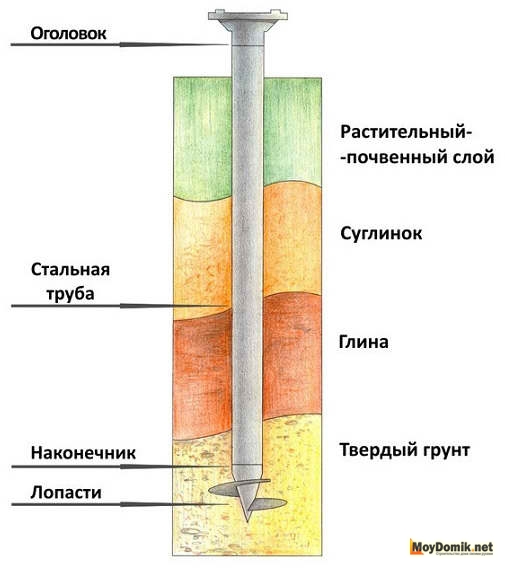

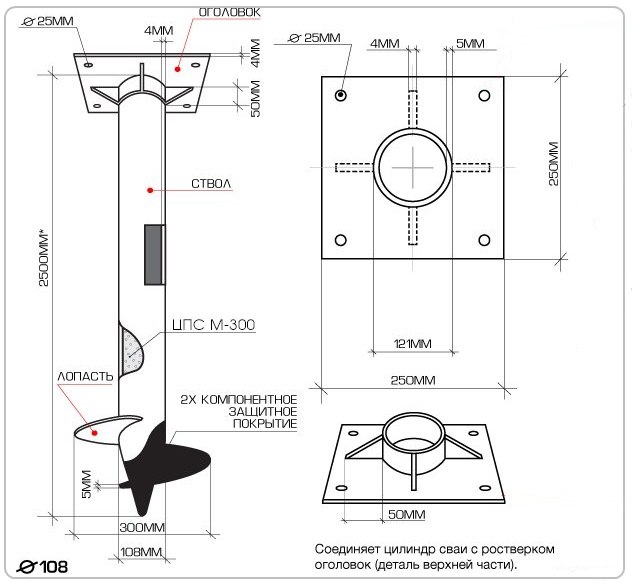

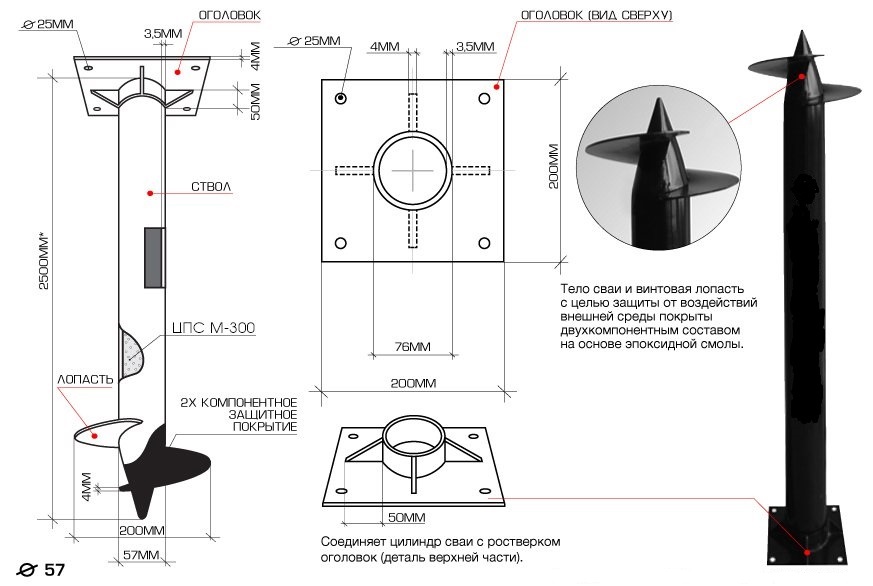

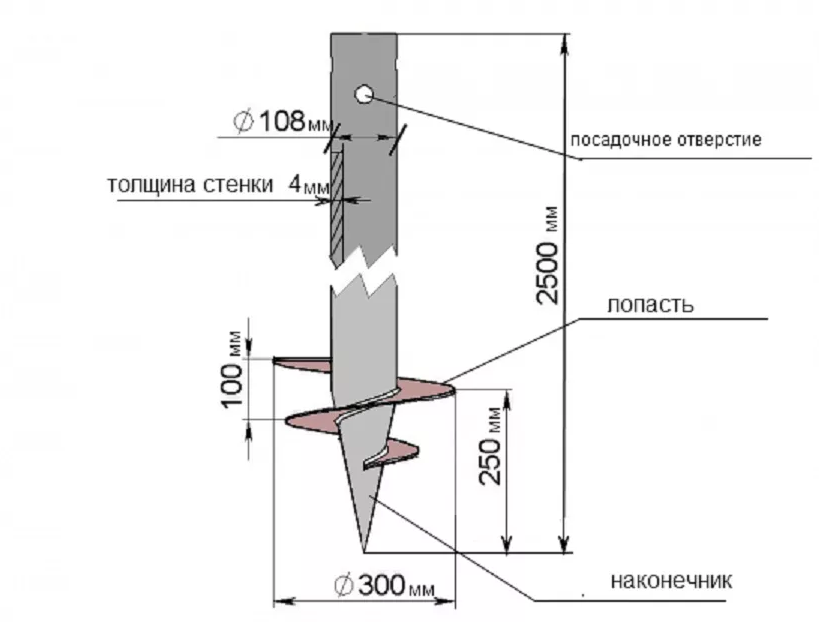

Схема винтовой сваи.

В середине 20-го столетия для нужд армии выпускались максимально прочные СВЛ со следующими характеристиками:

• литой наконечник;
• винт 14 мм, 6 мм (возле конуса, с края, соответственно);
• бесшовная труба (Ст20);
• горячее цинкование (140 – 200 микрон).

При заявленном 100 – 180 летнем ресурсе эти изделия эксплуатируются до сих пор, поэтому реальный эксплуатационный период пока не известен.

Область использования

Лестница на винтовых сваях.

В 70% случаев индивидуальные застройщики не подозревают, что СВС можно использовать, не только для опирания коттеджей и бань, но и для изготовления фундаментов следующих конструкций, значительно сокращая время строительства:

• шумозащитные экраны, заборы;
• беседки, теплицы, малые архитектурные формы;
• усиление монолитных фундаментов (плита, лента);
• оттяжки, анкеры, столбы ЛЭП;
• временные сооружения с возможностью демонтажа (аттракционы, павильоны);
• мосты, причалы, укрепление откосов;
• рекламные конструкции.

В нормативах СНиП приведены детальные инструкции, как выбрать винтовые сваи для конкретных эксплуатационных условий. Для большей надежности рекомендуется красить изделия специальными антикоррозионными ЛКМ.

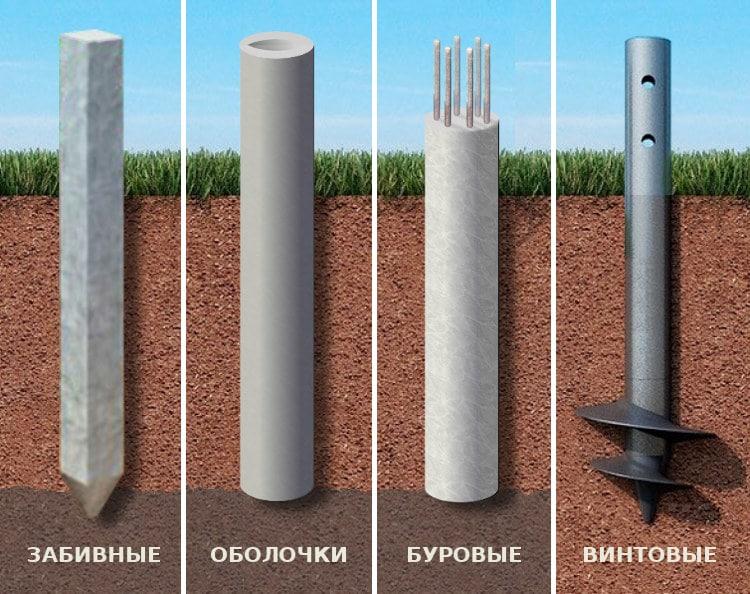

Виды свай и свайных фундаментов

Классификация ведется по видам, смотри раздел 6 СП 50-102-2003. В нем расписаны устройство свайного фундамента, его проектирование, а также виды свайных фундаментов.

По способу погружения они бывают:

1. Забивные или вдавливаемые. Готовые погружают прямо в грунт или в лидерные (предварительно подготовленные) скважины.

   По материалу – бетонные, железобетонные, стальные, деревянные.

   По армированию:

   с ненапрягаемой арматурой, установленной продольно и поперечными дистанцирующими отрезками арматуры;

   с предварительно напрягаемой продольной прутковой или канатной арматурой с поперечной арматурой или без нее.

   По конфигурации сечения:

   поперечного – прямоугольные, квадратные, круглые, двутавровые и тавровые, круглые или квадратные с круглой полостью.

   продольного – цилиндрические, призматические и с боковыми наклонными гранями – трапецеидальными, ромбовидными, пирамидальными;

   по конструкции – цельные и составные;

   по виду нижнего конца – с плоским концом, с заостренным, с объемным уширенным – булавовидным, полые с открытым или закрытым окончанием и с камуфлетными пятами – со взрывными полостями.

2. Железобетонные сваи-оболочки, погружаемые с полной или частичной выемкой грунта и не заполняемые бетоном. Могут быть и бетонируемые.
3. Набивные бетонные и железобетонные. Грунт отжимается в стороны, свая бетонируется.
4. Буровые бетонные и железобетонные. В пробуренную скважину:

   на растворе устанавливают готовые элементы;

   заливают бетон;

   устанавливают армирующий каркас и заливают бетон.

5. Винтовые. Стальная труба с винтом на конце.
6. Буровинтовые. Железобетонное изделие с винтом на конце вкручивается в грунт.

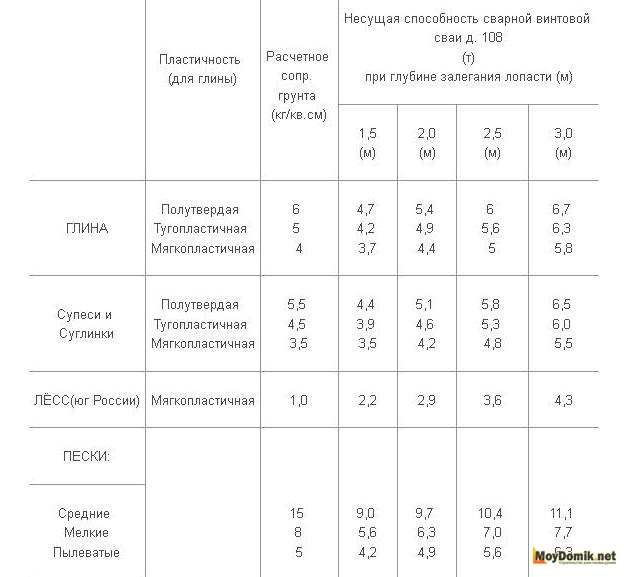

О расчетах параметров свай

При расчетах учитывается тип возводимого объекта и его предполагаемый вес. Сваи диаметром в 47 и 76 миллиметров применяются при строительстве ограждений и укреплений. Для возведения легких построек и каркасных домов используются сваи, диаметр которых равен 79 миллиметров. Сваи диаметром 108 миллиметров выдерживают вес до трех с половиной тонн и подходят практически для любых построек, кроме каменных сооружений. Масса возводимых малоэтажных домов высчитывается с учетом их габаритных размеров, веса стен и различных конструктивных элементов.

Длина свай определяется в зависимости от уровня расположения подошвы роставерка, расположения подземных вод, глубины промерзания грунта, массы и габаритных размеров возводимого строения. Чаще всего используются сваи, длина которых составляет от двух до двух с половиной метров.

Необходимое количество свай и расстояние между ними рассчитываются с учетом:

• Формы фундамента;
• Характера и величины действующей нагрузки;
• Вида и свойств грунта на участке.

Плюсы и минусы свайного основания

У любой конструкции – свайные фундаменты не исключение – имеются как свои плюсы, так и минусы.

Плюсы

Плюсы свайных оснований из ж/б свай для применения в частном строительстве:

1. Устойчивость ко всем видам нагрузок.
2. Имеющаяся химическая инертность бетонной смеси очень важна при обустройстве оснований в тех грунтах, которые химически активны.
3. Долговечность.
4. Высокий запас прочности. Это дает возможность достройки второго этажа (по необходимости).

Минусы

Имеющиеся недостатки:

• Необходимость применения спецтехники.
• Если в монтаже применяются копры, то велика вероятность разрушения ветхих построек из-за сильных колебаний грунта.
• Если используется спецтехника, то на тесной стройплощадке может не хватить места для маневрирования первой.

Учитывая все плюсы и минусы, все же железобетонные сваи – лучшее и самое надежное решение для постройки загородного дома. Поскольку именно такой фундамент самый прочный и долговечный.

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Важно! Если свая не вкручивается, лунку можно сделать немного глубже, но не более 25 см.

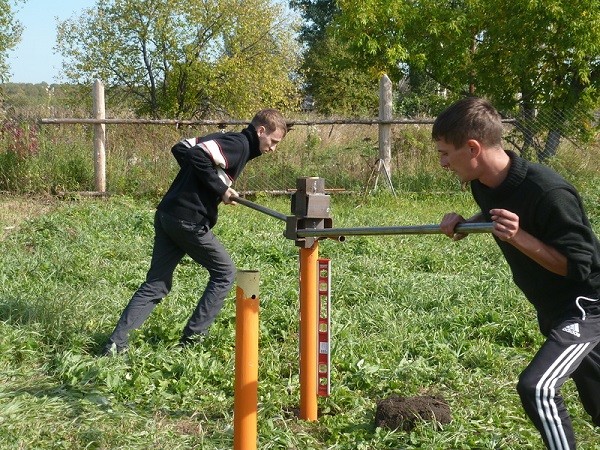

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение.

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

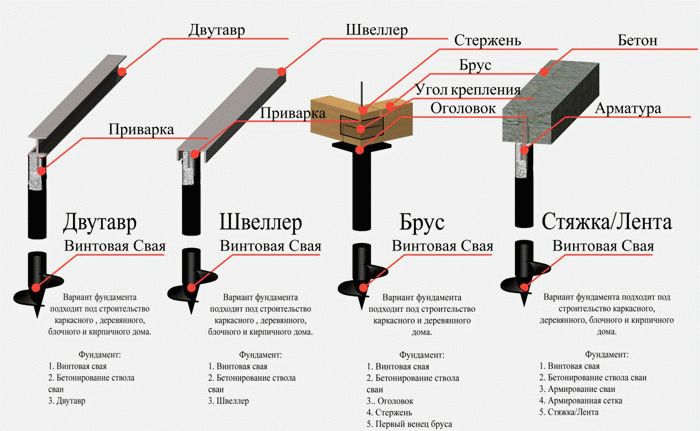

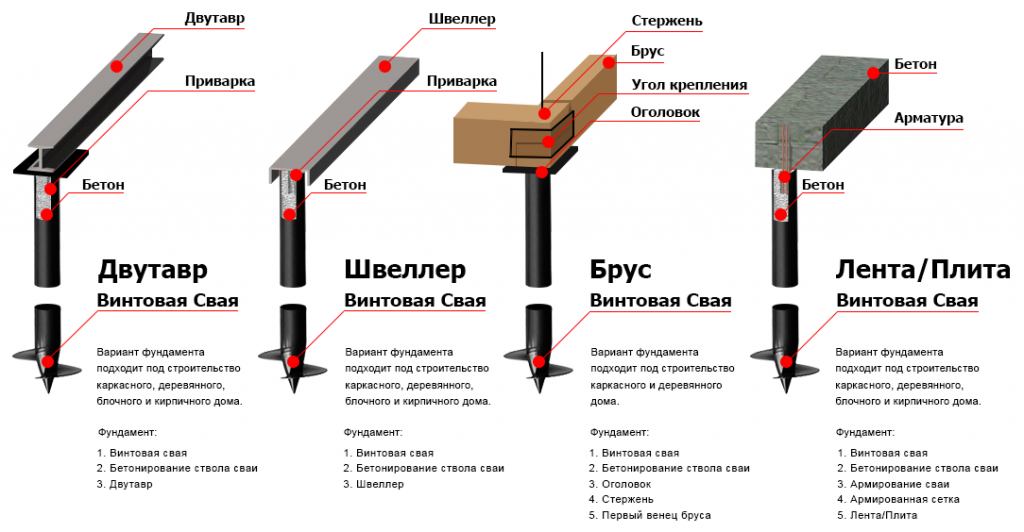

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.

Далее строительство дома выполняется по стандартной схеме. Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой.

Выбор и монтаж винтовых свай для забора

Планируя строительство дома, каждый хозяин заботится о защите своего участка. Используя винтовые сваи для забора, можно построить действительно надежное и долговечное ограждение. Такое ограждение не просядет и не перекосится. К тому же вполне возможно установить забор на винтовых сваях своими руками, что позволит сэкономить денежные средства на вызове специалистов.

Характеристика винтовых свай

Ограждающее сооружение является неотъемлемой частью придомового участка. Как любая конструкция, оно требует наличия фундамента.

Те, кому приходилось делать ленточную основу или вкапывать столбы, знают, сколько труда, времени и денег потребуется для производства земляных работ, изготовления опалубки и бетонирования. Забор на винтовых сваях быстро и экономично избавит от подобных проблем.

Несмотря на то, что свайно-винтовой фундамент уже несколько лет применяется при строительстве домов, гаражей и промышленных сооружений, для возведения ограждений его стали использовать относительно недавно.

Свая — это опорная конструкция, которая представляет собой пустотелую металлическую трубу с наконечником, имеющим резьбу или лопасти.

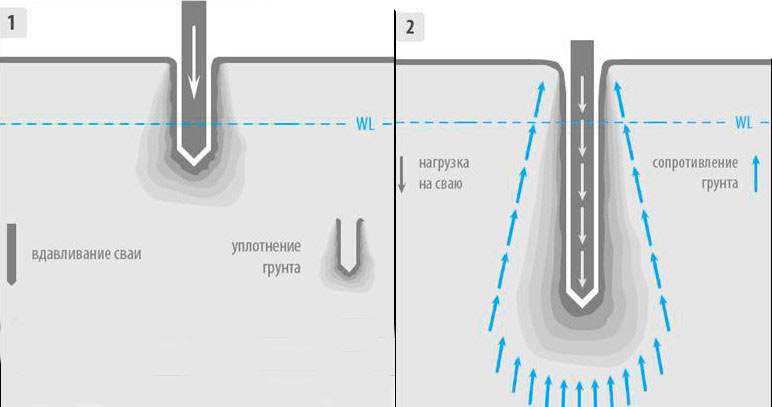

При вхождении в землю наконечник уплотняет ее вокруг себя, создавая прочную основу для строительства любых сооружений, так как на него не действует выталкивающая сила почвы. Сама труба может быть длиной от 1,5 до 10 м, толщина металла — от 3,5 мм.

Нужная длина сваи определяется в зависимости от глубины промерзания земли и уровня грунтовых вод на участке их предполагаемой установки. Данные опоры могут быть литыми или сварными. Первые имеют большую прочность благодаря цельнометаллическому изготовлению.

У сварных изделий при высокой нагрузке увеличивается вероятность деформации и скола лопастей. Прочные основания правильно подобранных винтовых опор позволяют выдерживать ограждающие конструкции любого веса.

При монтаже сваи не требуют дополнительного армирования или усиления, как в случае с монолитным фундаментом.

При необходимости любой рачительный хозяин сможет сделать подобные конструкции для забора своими руками. Главное — выбрать детали из качественного металла. Материалом для изготовления свай может служить сталь с содержанием углерода до 0,25%.

Диаметр и длина изделия рассчитываются, учитывая глубину погружения, материал и вес заборного полотна, вид и сопротивление грунта. По этим же показателям выбирается вариант наконечника. Для плотных почв подходят сварные либо изготовленные из тела самой трубы наконечники.

Крестообразные применяются при установке опор в торф или песок.

Преимущества винтовых опор

Технология монтажа ограждения на винтовых сваях обрела популярность благодаря ряду преимуществ:

1. Установка забора возможна в любой грунт, особенно на болотистых местностях или с высоким уровнем залегания подземных вод, где невозможно устройство ленточного фундамента. Рельеф участка для строительства может быть разнообразным: со склонами и любыми перепадами высот.
2. Винтовые сваи под забор отличаются легкостью монтажа, так как не требуют производства земляных и бетонных работ, применения специальных механизмов. Сваи, подобно шурупам, ввинчиваются в землю вручную.
3. Возможность установить винтовые опоры в любое время года. Различные погодные условия не повлияют на прочность и надежность сооружения.
4. Смонтировать свайную конструкцию можно очень быстро. Ввинчивание одного столба занимает не более 30 минут.
5. Долговечность. При правильной установке и обработке металла специальным антикоррозийным составом данные опоры прослужат около 100 лет.
6. В зависимости от материала, из которого будет построен забор, и состояния почвы на участке есть возможность выбрать нужный размер сваи. Диаметр их колеблется от 54–108 см. Для каждого размера характерна своя несущая способность.
7. При необходимости винтовую опору можно использовать повторно, просто выкрутив ее из земли и установив в другом месте.

Монтаж винтовых опор своими руками

Монтаж ограждения на винтовых сваях позволяет выбрать схему его установки и материал изготовления. Таким образом, можно построить легкие заборы, например, из профлиста или поликарбоната, или возвести тяжелые каменные ограждения. Могут устанавливаться и комбинированные конструкции с тяжелыми основами и легкими пролетами.

На сегодняшний день в продаже представлены различные варианты винтовых свай для заборов. В данных изделиях уже имеются специальные отверстия для крепления пролетов ограждения.

Чтобы выполнить монтаж забора на винтовых сваях самостоятельно, нужно определить необходимые размеры и количество опор.

Для этого составляется схема будущего ограждения с точными расчетами расстояния между соседними столбами, которое должно выдерживаться в пределах 2,5–3 м, высоты их выступающей части и глубины погружения в грунт. Отдельно прорабатываются места установки ворот и калитки.

Все работы по обустройству ограждения лучше проводить с напарником.

Для начала нужно произвести пробное бурение. Это делается для того, чтобы определить оптимальную глубину закручивания свай в почву. В основном этот показатель составляет около 1,5 м. На участке производится разметка по периметру предполагаемого забора, и в местах установки опор делаются небольшие углубления, что облегчит процесс ввинчивания.

Во время работ нужно постоянно контролировать вертикальность элементов с помощью уровня и при необходимости корректировать возникшие отклонения. Существует вариант вкручивания опор механизированным способом с помощью специальной техники. Это значительно ускорит процесс установки конструкций, но и увеличит материальные расходы на производство работ.

После установки всех необходимых свай производят их обвязку крепежными элементами и приступают к строительству самого забора.

Для этого к стойкам привариваются горизонтальные рейки, на которые крепятся верхний и нижний ряды балок. Последним этапом осуществляется крепление штакетника, профнастила или установка кованых секций.

Забор на винтовых опора, будет долгое время служить надежной защитой участка.

Назначение буровых строительных свай-классификация и их виды

Назначение строительных фундаментных свай – создание прочной основы для больших архитектурных сооружений благодаря значительной толщине и глубине расположения (до 76 м). Их виды разнятся, в зависимости от устройства и методов изготовления:

1. Буронабивные, сделанные способом заливания бетона и его армирования железным каркасом в специально пробуренных скважинах без предварительного крепления их стенок. Выполняются в почвах с глиной. Применяются в строительстве высотных сооружений в густо застроенных районах и при наличии системы подземных коммуникационных линий. Делаются непосредственно на месте сравнительно дешёвый вариант возведения сваи с использованием непрерывного полого шнека, когда бетонирование после максимального погружения бура осуществляется посредством заливания смеси в специальную полость в середине бурового шнека. Армирование делается в конце рабочего процесса.
2. Буронабивные, установленные на значительную глубину. Стены скважин дополнительно укрепляются раствором на цементной основе или с помощью специальной обсадной трубы. Такое приспособление эффективно, когда фильтрация подземных вод составляет от 200 м в сутки. Применяются на грунте из песка, с плывунами.
3. Буроинъекционные, делающиеся посредством заполнения подготовленной скважины мелкозернистым раствором бетона (диаметр сваи: от 150 до 250 мм). Применяются для реконструкций старых оснований, при возникновении опасности оседания, движения геологических слоёв. В этом случае бурение делается в самом фундаменте или рядом с ним. Армирование необязательно.
4. Буроопускные, предполагающие помещение в скважину железобетонного столба с заполнением образовавшегося промежутка между ним и стенками скважины бетоном.
5. Буросекущие, выполняемые способом поочерёдного бурения и последующего бетонирования вначале нечётных, затем чётных скважин при условии их обязательного сцепления друг с другом.

Плюсы и минусы свайно-винтового фундамента

25 сент. 2020 г., 16:09

Как и любой фундамент он имеет свои неоспоримые плюсы и определенные нюансы, которые нужно учитывать при выборе.

Преимущества свайно-винтового фундамента

• Высокая скорость установки. Для монтажа требуется минимум подготовительных работ: не нужно организовывать подъезд для крупной строительной техники и дополнительно подготавливать грунт. Эксплуатировать сваи можно сразу после установки без ожидания усадки фундамента, что значительно увеличивает скорость возведения всего здания.
• Экономия денежных средств. Стоимость материалов и работ по установке свайного основания будет в разы меньше классического бетонного.
• Надежность. При правильных расчетах, профессиональном монтаже и качественных материалах свайный фундамент может прослужить от 50 лет и дольше. Чтобы не переживать за эти моменты, обращайтесь только к профессионалам, таким как завод винтовых свай.
• Минимальное количество строительного мусора. При работе с таким фундаментом нет необходимости в выкапывании лишнего грунта, по участку не будет ездить и оставлять следы строительная техника, а строители случайно не прольют бетон, от которого потом не так просто избавиться.
• Возможность монтажа в любое время года за счет отсутствия ограничений по температурному принципу. Для установки свайного фундамента не нужно прогревать бетон или тратиться на противоморозные добавки, что тоже помогает сэкономить при строительстве. Кроме того, стоимость строительных работ зимой, как правило, ниже, что так же помогает сократить расходы.
• Использование практически на любом грунте. Благодаря возможности регулировки уровня погружения винтовые сваи можно использовать на трудных песчаных, болотистых грунтах и неровных ландшафтах с перепадом высоты до 8 метров.
• Использование при ремонте и наращивании фундаментов. Неоспоримым плюсом можно считать возможность использования винтовых свай при ремонте и реконструкции фундамента старых домов, а также при наращивании фундамента для пристроек к уже готовому зданию.
• Повторное использование. Такой фундамент зачастую используют при строительстве временных сооружений. После демонтажа здания сваи можно извлечь из грунта и использовать повторно, если за время службы они не были повреждены.

Недостатки свайно-винтового фундамента

Как правило, в строениях на таком фундаменте отсутствуют подвальные помещения. Теоретически сделать подвал при таком фундаменте возможно, но осуществить это будет очень непросто и дорого. А кроме того, обустройство подвала может послужить причиной нарушения эффективного взаимодействия свай с почвой.

Свайно-винтовой фундамент способен выдержать ограниченную массу. Как правило, используется для возведения малоэтажных каркасных зданий. Основательное строение из бетона, блоков или кирпича будет слишком ненадежным на таком основании.

Нельзя использовать на горной-каменистой местности. Такая почва не даст сваям проникнуть на необходимую глубину и обеспечить устойчивость строению.

Вероятность коррозии. Стальные опоры можно защитить, если обработать снаружи специальной смолой и забетонировать изнутри. Но даже в этом случае не стоит выбирать такой фундамент на почве с высокой коррозионной активностью, если сами сваи будут повреждены, появится угроза разрушения всего здания.

Свайные фундаменты в строительстве загородных домов

В Подмосковье   реализуются проекты дачных поселков, где основным  массовым строительным объектом является 1-3 этажный коттедж семейного типа.

При возведении малоэтажных зданий требования к надежности фундамента ничуть не ниже, чем при строительстве небоскребов. Поэтому, в условиях сложных подмосковных грунтов, застройщики все чаще сооружают под коттеджи более надежные фундаменты свайного типа.

Конечно, глубина погружения свай, их количество, а, соответственно, и объем работ при возведении небольших домов будет меньше. Однако это не означает, что их можно строить, как говорится, на скорую руку.

Спешка и безответственность – вещи, в строительстве, недопустимые.

Фундаменты для малоэтажного строительства

Существуют различные фундаменты для малоэтажного строительства: свайные(с использованием винтовых или железобетонных свай) и свайно-ленточные. Тип того или иного фундамента выбирается в зависимости от геофизического состояния грунта на строительном участке и с учетом планируемой нагрузки во время эксплуатации здания. Так же рассчитываются оптимальные .

Обычно свайный фундамент строится на слабых песчаных, песчано-глинистых, суглинистых и глинистых, насыщенных влагой, грунтах. Более основательно изучить вопрос о том, какой тип свайного фундамента целесообразно использовать в том или ином месте, может только квалифицированный специалист, на основе изучения данных о пробах грунта и информации о планируемом строении.

Винтовой фундамент для строительства загородных домов

Свайно-винтовой фундамент – наиболее рациональный вид основания под возведение загородного дома. В реалиях современного строительства все дачи и коттеджи, в большинстве случаев, создаются из каркасных панелей, бруса либо сруба. Это легкие материалы, для которых несущей способности винтовых свай будет достаточно в любых типах грунта.

Основной акцент в строительстве загородных домов всегда ставится на скорость реализации проекта и его невысокую стоимость. Фундамент на винтовых свая идеально соответствует этой идее – его цена, при любых раскладах, будет в среднем на 50% меньше, чем стоимость плитного основания либо ленточного фундамента глубокого заложения.

Рис:  Легкий дом на свайно-винтовом фундаменте с ростверком из бруса

Плюсы использования свай для дома

Еще один немаловажный фактор: в сложных физико-геологических грунтах (особенно — слабых, пылевидных, насыщенных влагой, лёссовидных, торфяных и подобных грунтах) строительство свайных фундаментов не только позволяет получить более надежное основание для будущего строения, но и экономически выгоднее!

Свайный фундамент имеет ряд преимуществ перед другими основаниями:

• Себестоимость свайного фундамента значительно меньше ленточного основания;
• Долговечность и надежность конструкции (за исключением винтовых свай);
• Быстрая и легкая установка;
• Возможность производить строительство на неровной и заболоченной местности;

Если посмотреть на показатели разрушения, то срок бетонного основания значительно, ниже, нежели у свайного фундамента. Железобетонные основания больше подвержены усадки, следствием чего является понижение показателей несущей способности. Скорость монтажа свайного фундамента объясняется несколькими факторами:

• Не нужно копать траншею;
• Если установка свай происходит вручную, то строительного процесса достаточно 3 человека; (Установка винтовых свай своими руками)
• Не нужно ждать высыхания основания, так как конструкция устанавливается без использования растворов;
• Монтаж по проекту может происходить без особых навыков и знаний.

Даже в самых слабых грунтах одна свая выдерживает нагрузку в несколько тонн. Пожалуй, единственное «противопоказание» для строительства дома на сваях — неравномерное боковое движение грунтов со сдвигом слоев. В такой ситуации возможно даже опрокидывание зданий, построенных на сваях.

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
2. Далее, натягивают шнур между ними – это контур будущего основания дома.
3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня. После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.

Достоинства

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Расчет свайно-ростверкового фундамента.

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
3. Так как сваи уже расставлены, можем посчитать их количество.
4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность буронабивных свай.

Несущая способность свай разных диаметров в различных грунтах.

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.
