Как выполнить основание из асбоцементных труб своими руками

Буронабивной фундамент

Подготовительные работы для буронабивного фундамента

В отличие от плиточных и ленточных фундаментов опоры буронабивных монтируются только в основных узлах здания, а не под всем фундаментом либо под несущими стенами и по периметру. Узлами служат примыкания наружных стен к несущим стенам, а также углы здания.

Фундамент из асбестоцементных труб своими руками должен заглубляться ниже линии промерзания, характерной для данного типа грунта. Поэтому строителям средней полосы при обустройстве такого фундамента приходится приобретать большее количество строительного материала, что негативно сказывается на их благосостоянии. В то же время, малоэтажное строение, установленное на бетонных или металлических колоннах, которые вкопаны в грунт на большую глубину, может простоять долго.

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

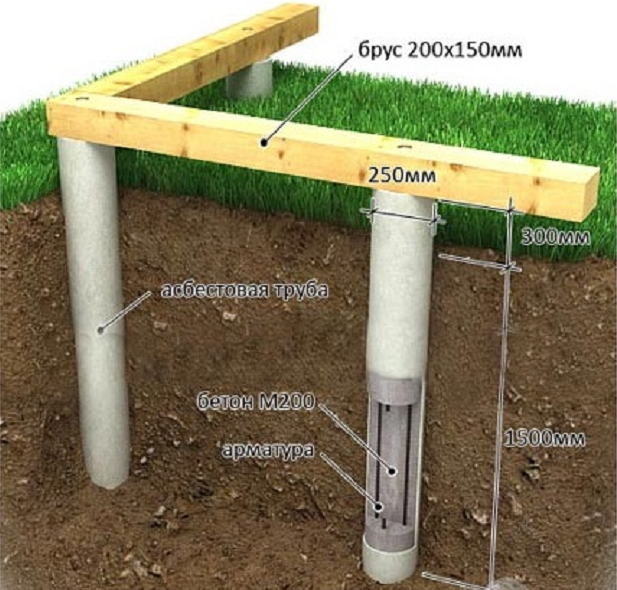

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Особенности фундамента из асбестоцементных труб

Если в «тяжелом» кирпичном доме по проекту не нужен подвал, то его ставят на мелкозаглубленном ленточном фундаменте. Доказано, что совокупный вес нагрузки на основание компенсирует силы морозного пучения, которые стремятся «вытолкнуть» фундамент. У небольших легких построек такого баланса сил нет, и когда основание ленты находится выше линии уровня промерзания грунта, возможны различного рода деформации. Заглубленный же ленточный фундамент — это неоправданные расходы и избыточные несущие свойства, которые просто не нужны.

Мелкозаглубленный сборный столбчатый фундамент (из кирпича или строительных блоков) на пучнистых грунтах не подходит по тем же причинам, что и мелкозаглубленная лента. И самый простой способ — обустройство монолитного столбчатого фундамента из асбестовых труб с заглублением ниже уровня промерзания. Если сравнивать с другими способами и материалами, то этот вариант лучше по нескольким причинам:

1. У квадратного столба при одинаковой площади опоры больше площадь боковой поверхности, чем у круглой трубы, а значит сильнее воздействие сил пучения грунта.
2. При использовании труб не требуется установка опалубки и последующая распалубка.
3. Асбестоцементная труба сделана из армированного бетона в массе, поэтому она имеет собственную высокую прочность на сжатие и воспринимает часть нагрузки от строения.
4. По сравнению со строительными блоками или залитым бетоном у трубы более плотная и однородная структура, которая определяет более высокую устойчивость к воздействию влаги в грунте.

Асбестоцементные трубы Источник А главное достоинство — скорость проведения работ.

Как сделать фундамент на трубах из асбеста

Опорный фундамент из асбестовых труб является одним из экономичных вариантов в строительстве каркасных и хозяйственных сооружений в сравнении с ленточным.

При строительстве опорного фундамента, сооружаемом с применением труб, не требуется специального образования. Опорный фундамент формируется не по периметру здания, а в местах стыковок стен и угловых узлах.

В связи с необходимостью формирования фундамента в грунт ниже линии промерзания, количество бетонного раствора увеличивает стоимость проекта. Небольшим же зданиям достаточно столбчатого фундамента, который также целесообразно углубить.

Формируем фундамент из труб

При первом варианте используются готовые сваи и специальное оборудование, последнее является дорогим удовольствием для частного домостроения, поэтому мало популярно.

При втором способе формирование опор происходит в отверстии почвы с применением опалубки из различных материалов.

Фундамент из асбестоцементных труб – это отличная опалубка, ее не нужно снимать. Производятся асбестоцементные трубы разных диаметров, которые подбираются под вес вашего сооружения.

Также опорный фундамент из труб удобен при формировании фундамента на неровной местности, заболоченных участках.

Создавая фундамент из асбестоцементных труб, обязательно произведите расчет веса конструкции, в том числе материалов. Далее необходимо рассчитать нагрузку на фундамент. После подсчета количества опор, которое зависит от данных расчетов, можно приступить к проектированию столбчатого фундамента.

Этапы формирования опорного фундамента

1. Произведение расчетов, проектирование. Надо учитывать, что расстояние между опорами не более 2,5 метров.
2. Подготовка, расчистка территории под фундамент, перенос плодородного слоя грунта.
3. Разметка фундамента с помощью разметочного шнура по периметру и по диагоналям для создания идеального прямоугольника.
4. Бурение скважин под столбы с использованием садового бура или специального оборудования в зависимости от сложности грунта.
5. Размещаем внизу опоры песчаный слой 30 сантиметров, проливаем, утрамбовываем.
6. На неустойчивых почвах в отверстии создаем бетонный слой, более широкий, чем труба.
7. Укладываем на дно столба полиэтилен для предотвращения отхождения воды из раствора.
8. Спускаем в опору асбестоцементную трубу, укрепляем распорками, применяем уровень.
9. Формируем металлический каркас опоры из арматуры и спускаем каркас в трубу. Заметьте, если проект предполагает наличие горизонтальной обвязки — ростверка, то арматура из трубы должна выводиться наружу для последующего соединения с арматурой обвязки.
10. Заливаем в скважину бетонный раствор, штыкуем, либо применяем виброоборудование.
11. Зазор между асбестовой трубой и опорой засыпается песком, утрамбовываем. Для пучинистого грунта требуется песчаный 10-сантиметровый слой
12. По верху часть асбестоцементной трубы обрезается по уровню, производим гидроизоляцию, либо сооружается ростверк.

Поделиться ссылкой:

(Пока оценок нет)

Как рассчитать основу?

При расчете количества труб, их диаметра и глубины залегания применяется ряд простых, но обязательных для выполнения правил:

1. Определяем при помощи справочника глубину промерзания грунта в вашем регионе, прибавляем к этому значению 30-50 см. Получаем значение подземной части нашего основания.
2. Количества столбов используем из расчета приблизительно 0,8 т веса на каждую опорную трубу. При этом сваи располагаются по углам сооружения, на пересечениях несущих стен, и по периметру на расстоянии до 1 м. Удельную массу материала берем из строительного справочника, можно использовать источники из Интернета. При расчете учитываем вес пола, стен, кровли, отделочных материалов.
3. Диаметр трубы также подбирается в соответствии с весом сооружения. Так для легких веранд вполне подойдет опора диаметром 100 мм, для блочных домов или бревенчатых заданий лучшим вариантом станет основание диаметром 300 мм.
4. Высота надземной части колонны должна составлять приблизительно 300 мм, но в случае необходимости ее можно изменять в соответствии с рельефом местности.

Достоинства и недостатки

Если говорить о «плюсах» асбоцементного фундамента, то они следующие:

• микроволокна асбеста армируют стенки трубы, повышают ее устойчивость как на сжатие, так и на излом;
• небольшой объем земляных работ:
• установка труб не занимает много времени;
• асбестовые трубы монтируют даже в стесненных условиях стройплощадки;
• при одинаковом пятне опоры квадратной сваи и круглой трубы, у последней меньше площадь боковой поверхности, что уменьшает воздействие выталкивающих сил пучения.

Недостаток, «минус», у асбестовых свай для фундамента лишь один — у них ниже несущие способности, чем у железобетонных свай заводского производства. При «ручной» заливке и уплотнении раствора невозможно добиться такой же плотности и однородности сваи на всей глубине — асбоцементные трубы для фундамента могут просто не выдержать воздействия вибрации и высокого давления.

Подготовительные мероприятия

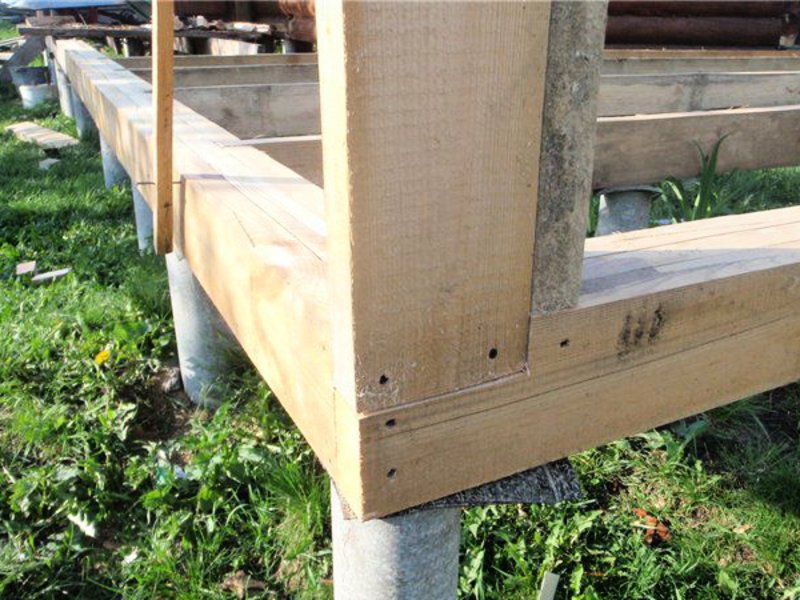

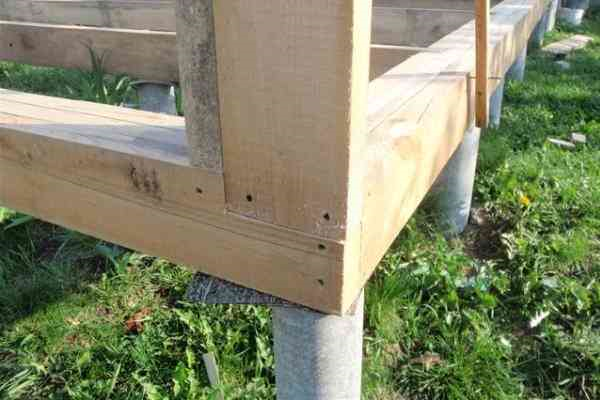

Рис. 3. Схема монтажа лаг на столбчатый фундамент.

Перед началом работы стоит провести подготовку поверхности площадки, на которой будут проводиться работы (рис. 4). Главный этап подготовки – разметка почвы. Оптимальное расстояние между опорами – 1,5-2 м. Но естественно, что чем чаще, ближе и плотнее была произведена установка столбов, тем более прочным и долговечным окажется будущий фундамент. На момент начала процесса закрепления столбов лучше уже иметь на руках будущий план дома и сосредоточить большее количество опор в ключевых точках, где будет расположен наибольший вес – стены, которые являются несущими, печи, углы и т.д.

Заглублять опоры нужно примерно на 25-30 см ниже, чем уровень промерзания грунта на данной местности. Этот показатель для нашей климатической зоны составляет около 1,5 м. От того, на каком виде труб вы остановились, зависит диаметр будущих лунок, предназначенных для опор. Чаще всего диаметр получается 15-25 см. Выступать опоры должны не более чем на 0,5 м над землей.

Выполнение строительства

Контуры здания намечаются на предварительно подготовленном участке, его необходимо выровнять и очистить от посторонних предметов. Углы и места пересечения стен следует выделить при помощи кольев большего размера. Именно в этих местах и монтируются первые сваи, для разметки лучше всего использовать веревку и колышки. Все стороны должны быть перпендикулярны, проверить это следует для равенства диагоналей коробки.

Если строится дом с пристройкой, потребуется заложить отдельные фундаменты и выполнить для них верхнюю обвязку. Следует предусмотреть наличие деформационного шва, он будет делиться на два контура. Такая технология убережет здание от разрушения при неравномерно распределении масс на сваи.

На следующем этапе бурятся скважины под установку свай. Каждая свая закладывается на одинаковую глубину, само углубление делается на 20 см больше подземной части. Со дна ям убираются все крупные камни, и создается песчаная подушка с добавлением гравия. Песок и щебень засыпается на глубину 10 см, тщательно трамбуется. Каждый слой поливается водой, когда вся влага впитается, сверху кладется слой рубероида.

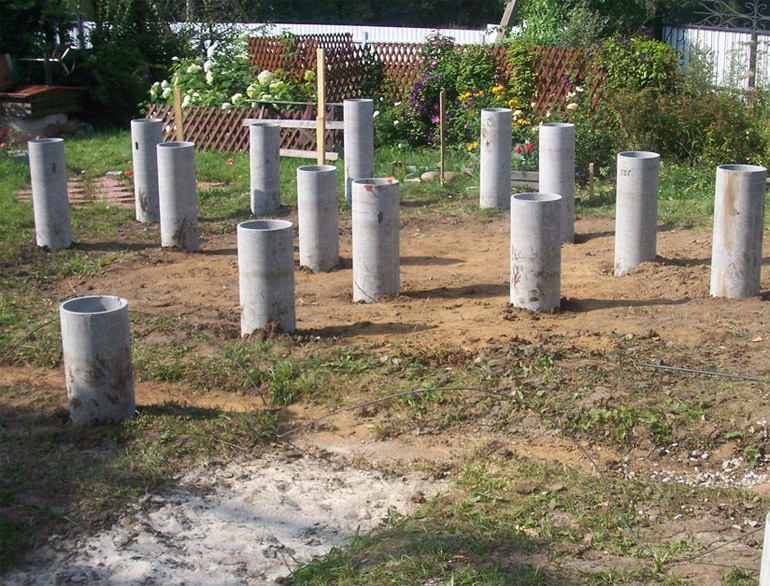

Только после этого начинается монтаж труб, каждый столб выравнивается по высоте. Зафиксировать каждый столб можно при помощи деревянной рейки в нужном положении. Если грунтовые воды находятся высоко, необходимо выполнить гидроизоляцию, для этой цели рекомендуется использовать битумную мастику. Следует также произвести заливку труб при помощи цементного раствора, это предотвратит возможное пучение почвы. Смесью заполняется пространство вокруг труб и сами трубы.

Для приготовления раствора песок смешивается с песком в соотношении 2:1, вода заливается в смесь до тех пор, пока готовый раствор не будет напоминать жидкое тесто. Далее в раствор добавляется 2 части мелкого гравия, все тщательно перемешивается и заливается у основания труб на глубину до 50 см. Трубы при этом приподнимают, а в углубление заливается раствор. После чего сваи возвращаются на место, применяется нажимающее усилие.

После высыхания смеси используется рубероид для гидроизоляции. Можно использовать и горячую мастику, следует дождаться полного высыхания. Песок и грунт сыплется сверху, когда все застынет. Внутри каждой сваи устанавливаются пруты арматуры в количестве 2-3 штуки на каждую сваю, после заливки раствором прутом необходимо протыкать застывающий раствор для того, чтобы оттуда вышел воздух. Далее отводится несколько недель на то, чтобы фундамент высох и окреп, после чего поверх опор выполняется обвязка. Для этой цели используются бруски и куски металла. Нагрузка между всеми сваями будет выровнена после выполнения обвязки. А после выполнения этой работы можно переходить к непосредственной постройке здания.

Лучше всего проводить монтаж фундамента из асбестоцементных труб при наличии хотя бы начальных строительных навыков, имеет значение правильная разметка местности. Такой фундамент помимо прочности отличается долговечностью, что позволяет его использовать не только для строительства легких строений типа бани или беседки, но и жилого дома с высотой до 3 этажей.

Срок службы такого фундамента превышает 25 лет, а при качественном выполнении работ и защите он может прослужить и больше. Если трубы для строительства закупаются с запасом длины, на месте проводятся работы по их распиловке, для этой цели используется специальный инструмент. Работы по закладке фундамента из труб следует проводить после завершения паводка, когда почва достаточно просохнет и до первых заморозков.

Статьи по теме

• Как правильно произвести утепление фундамента пеноплексом
• Дренаж фундамента своими руками
• Как использовать пенополистирол для пола в качестве утеплителя?
• Утепление фундамента пенополиуретаном
• Утепление полов: материалы и технологии

Этапы возведения

Процесс возведения столбчатого фундамента из асбестовых труб легок в своем воспроизведении, не дорог, благодаря наличию и доступности строительного материала на современных рынках. Решив возводить легкую конструкцию, беседку, деревянный или каркасный дом, можно выбирать фундамент столбчатого типа. Для его возведения необходимо придерживаться определенных этапов:

1. предварительный;
2. подготовительный;
3. основной;
4. заключительный.

Рекомендуем: Дымоходы из асбестоцементных труб

Предварительный этап

Предварительный этап строительства подразумевает проведение проектных работ, а именно инженерные изыскания, которые позволят произвести все необходимые расчеты и подобрать необходимые материалы.

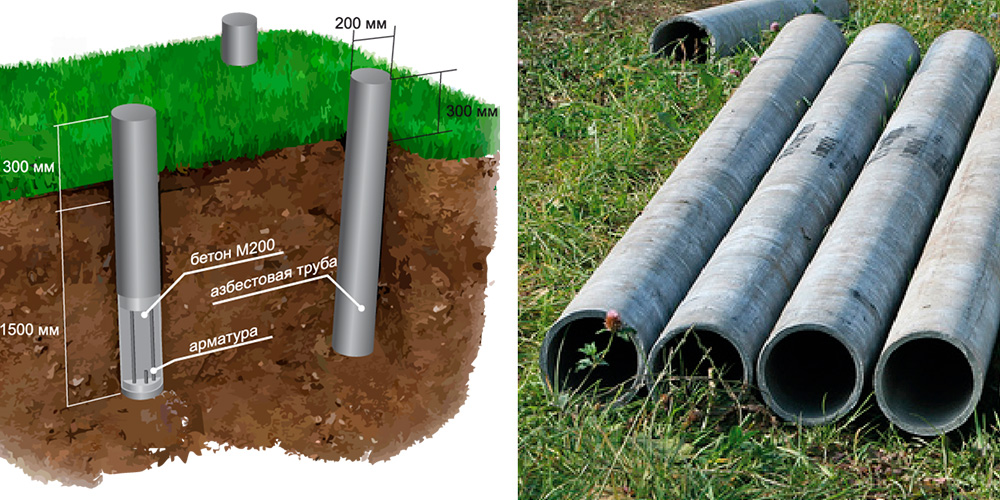

Схема монтажа столбчатого фундамента

Подготовительный этап

Подготовительный этап включает в себя подбор стройматериалов, подготовка участка территории к дальнейшим работам, а именно: очистка участка от мусора; снятие верхнего плодородного слоя почвы.

Котлован под фундамент

Основной этап

Основной этап включает в себя разметку территории, подготовку котлованов, их укрепление песком, установка асбестовых труб и арматуры, выравнивание уровня конструкций, заливка котлованов и труб бетонным раствором.

Таким образом, можно понять, что основной процесс возведения столбчатого фундамента несложен.

Заключительный этап

Вам может быть интересно:

1. Фундамент из асбестоцементных труб своими руками: видео
2. Столбчатый фундамент своими руками из асбестоцементных труб: пошаговая инструкция
3. Материалы для изготовления труб: какие бывают
4. Соединение асбестоцементных труб
5. Крепление для труб ПВХ
6. Пайка медных труб горелкой своими руками: паста, припой
7. Пропановая газовая горелка для пайки медных труб разным припоем: какую выбрать
8. Как сварить каркас ворот из труб своими руками: чертеж, видео

Как построить столбчатый фундамент из асбестовых труб своими руками

Самым долгим и затратным этапом строительства по праву считается устройство фундамента. Особенно трудным и дорогим этот процесс оказывается на сложном грунте, где любому строению необходима особенно надежная опора.

При правильном использовании это недорогой материал способен, сэкономив время и силы строителя, выстоять перед грунтовыми водами, осадками и движением грунта, сохранив геометрию дома или надворной постройки.

Что собой представляют асбестовые трубы

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

• напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
• безнапорные, используемые для монтажа систем дымоудаления.

Обратите внимание! Для устройства столбчатого фундамента используют только напорные трубы, так как безнапорные не выдержат внутреннего давления от заливаемого в них цементного раствора и внешнего давления грунта.

В чем особенность фундамента из асбестовых труб

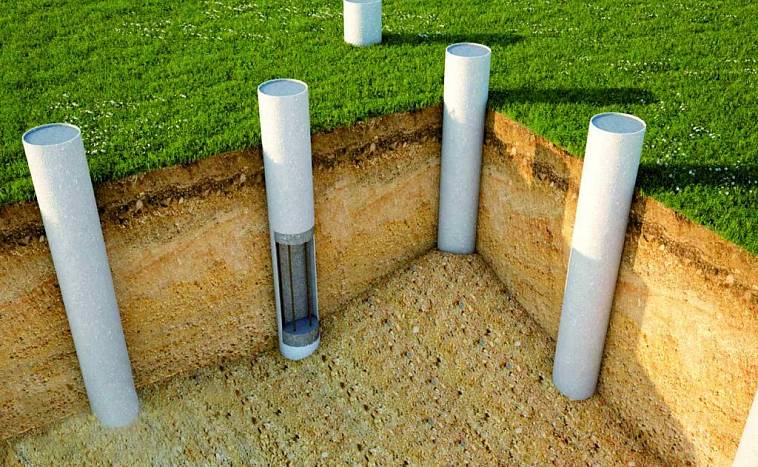

Из асбестоцементных труб возводят фундамент столбчатого, или свайного, типа, изготавливая для будущего строения своеобразные ноги – столбы, или сваи, уходящие глубоко в почву.

Особенностью такого фундамента является установка свай под ключевыми точками строения: углами, зонами пересечения стен.

Отличительная черта свайного асбестоцементного фундамента – заливка полых асбестовых труб цементным раствором с дополнительным армированием. В результате столбы опор получаются прочными и устойчивыми к давлению грунта и способными выдержать вес возведенного строения.

Такое строение опорной конструкции актуально в тех случаях, когда невозможно или нецелесообразно устройство фундамента плитного или ленточного типа:

• При возведении надворных построек, дачных домиков и каркасных домов, не имеющих погреба, бань. Легкие постройки различного назначения не нуждаются в оборудовании опорной ленты по периметру, тем более, нецелесообразно под них заливать монолитную плиту.
• На сложном грунте или в холодных регионах, где земляные работы требуют серьезных затрат. На нестабильном грунте, склонном к осыпанию, рытье траншеи и монтаж фундамента невозможны без оборудования опалубки. В холодных регионах, где земля не оттаивает даже летом, а также на каменистом грунте опасность осыпания ниже, но сами работы значительно сложнее.
• При высоком уровне грунтовых вод или при расположении строения вблизи водоемов, склонных к разливу. В мокрой почве ленточный и монолитный фундамент будут постоянно контактировать с водой, постепенно разрушаясь и проседая в вымытые подземными потоками полости.

Подготовка стройплощадки, стройматериалов и инструмента

Чтобы выполнять строительно-монтажные работы с максимальным комфортом, необходимо подготовить рабочее пространство, необходимые инструменты и материалы заранее:

• Участок, на котором будет возводиться строение, очищают от мусора, растительности и корней.
• Снимают верхний плодородный слой почвы, площадку выравнивают и утрамбовывают.
• Наносят разметку, отмечая расположение и размеры скважин.
• Закупают стройматериалы в рассчитанном ранее количестве, желательно с небольшим запасом на случай порчи в ходе монтажа. Дополнительно следует приобрести рубероид и битумную мастику для гидроизоляции, нерастяжимую веревку для разметки, стальные пруты (3-4 штуки на трубу) и проволоку для армирования свай.
• Запасают песок и гравий в объеме, вдвое превышающем объем сухого цемента.
• Готовят или приобретают минимальный набор инструментов: лопату, ручной бур, отвес и строительный уровень, желательно – вибропогружатель, если его нет – стальную арматуру, емкость для смешивания бетона.

Обратите внимание! Все подготовительные мероприятия проводятся непосредственно перед началом работ, чтобы, во-первых, не готовить рабочее пространство повторно, во-вторых, не повредить хрупкие стройматериалы во время их хранения.

Надежны ли сваи фундамента из асбестовых труб: Монтаж своими руками: пошаговая инструкция +

Один из вариантов недорогих, но достаточно прочных фундаментов из асбестовых труб своими руками под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Фундамент из труб своими руками. Экономия и простота

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками.

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

• количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
• требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
• диаметр трубы (в соответствии с   весом и размерами постройки),
• необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
• количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

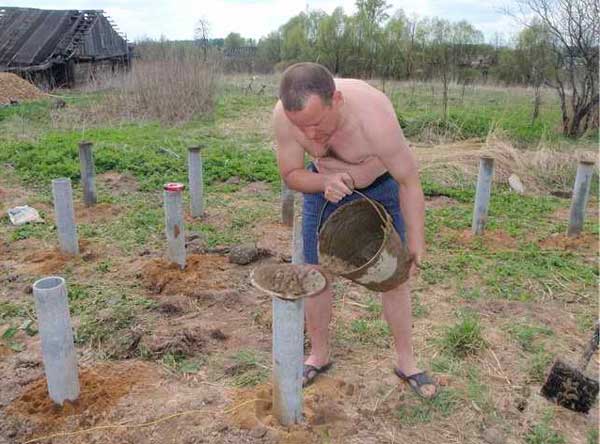

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

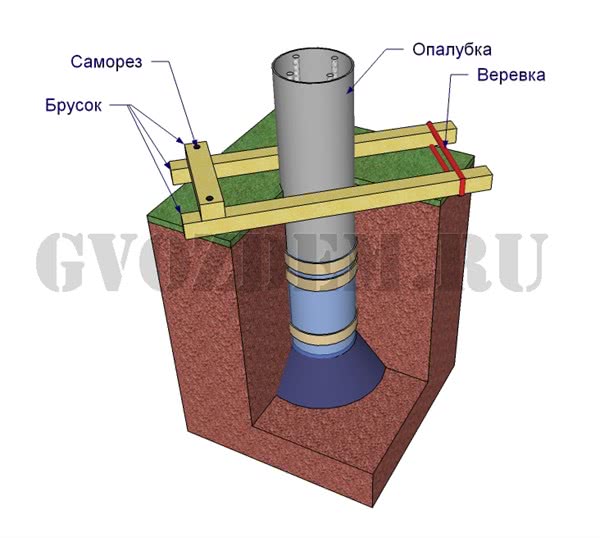

Как фиксировать асбестовую трубу для фундамента

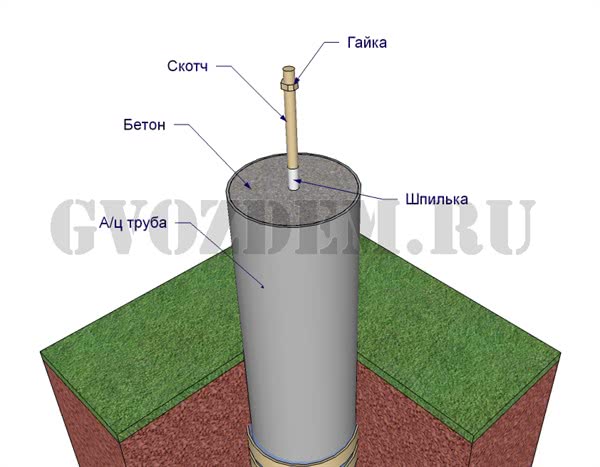

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

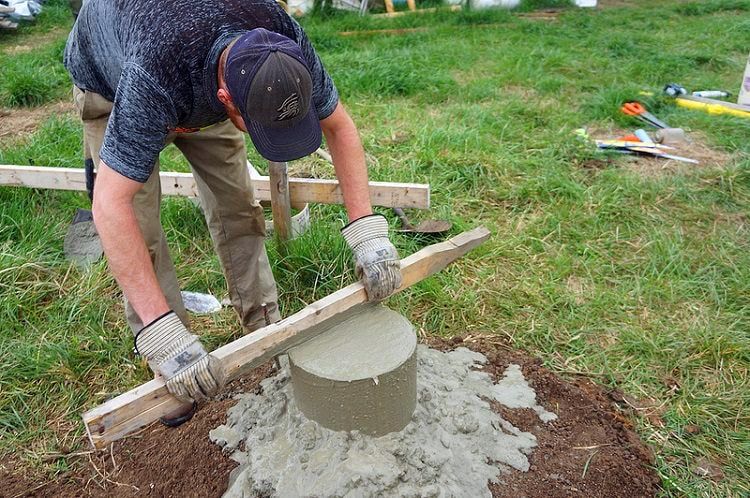

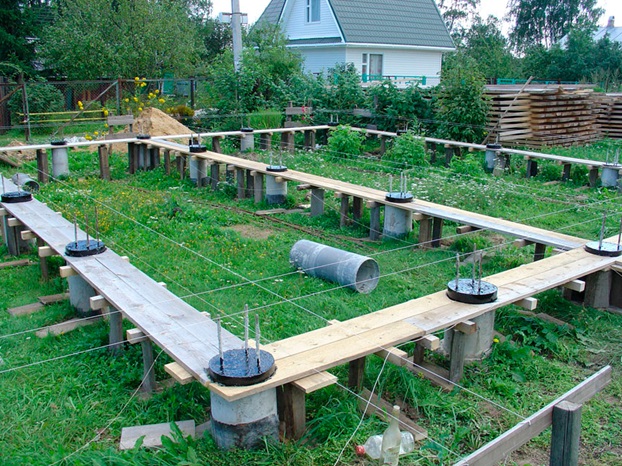

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Выполнение расчетов – важные моменты

До того как рассчитать столбчатый фундамент из асбестоцементных труб, необходимо выполнить исследование рабочего участка. Геологические изыскания осуществляются путем бурения скважины с извлечением проб грунта.

По результатам обследования определяются:

• характеристики грунта;
• уровень грунтовых вод;
• глубина промерзания.

Определив вес здания, и владея результатами геодезических исследований рабочей площадки, можно вычислить:

• размеры трубчатых свай;
• количество асбестовых опор;
• общую площадь сечения колонн.

Нагрузка на фундамент зависит от конструкции строения, а также от материала, из которого оно выполняетсяРассчитывая сваи из асбоцемента, учитывайте следующую информацию:

• глубина погружения опор должна превышать уровень замерзания почвы как минимум на 50 см;
• размер выступающей части свай выбираются индивидуально для разных зданий и составляет 50–150 см;
• площадь сечения опоры зависит от веса строения и подбирается с учетом максимального усилия на сваю, составляющего 800 кг;
• равномерная передача усилий от здания на грунт обеспечивается путем погружения опор с интервалом между ними не менее 100 см;
• количество заливаемого бетона вычисляется методом суммирования свободного пространства опорных свай.

Благодаря расчетам можно без привлечения специализированных организаций по проектированию определить параметры столбчатой основы.

Фундамент из асбестоцементных труб

Фундамент из асбестоцементных труб

Достоинства фундамента из асбестоцементных труб

• Простота выполнения, исключающая необходимость привлечения специальной  строительной техники;
• Сжатые сроки проведения работ и выдержки;
• Несложный расчет фундамента, выполнить который можно самостоятельно, без обращения в проектную организацию.
• Возможность возведения и длительной эксплуатации зданий в затопляемых районах;
• Невысокая цена на материалы.

Область применения столбчатых фундаментов

Столбчатые фундаменты из асбестоцементных труб выполняют как основание для строительства легких строений: летние дачные домики, небольшие бани и сауны, террасы и веранды, а также каркасные облегченные дома. В регионах с холодным климатом такой фундамент позволяет существенно сэкономить, ведь заглубление отдельно стоящих труб и по материалам, и по стоимости работ обходится значительно дешевле заглубленного ленточного или блочного фундамента.

Технология выполнения свайного фундамента из асбестоцементных труб

Процесс бурения скважины под сваю

• Устраивают на дне каждой скважины песчаную подушку толщиной 20 см, утрамбовывают ее и проливают водой. После впитывания воды выстилают дно рубероидом. После этого в скважину устанавливают подготовленные трубы. Если трубы приходится пилить до требуемого размера, необходимо оставить запас около 10 см высотой, чтобы после выполнения фундамента выровнять высоту опор.

Процесс установки опорных асбестоцементных труб

• Трубы выравнивают по уровню, закрепляют с помощью временных опор из деревянных брусков. Еще раз проверяют равенство диагоналей. В районах с близким залеганием грунтовых вод проводят гидроизоляцию труб мастикой на основе битума до уровня грунта. Просушивают мастику.

Процесс выравнивания асбестоцементных труб с помощью деревянной опалубки

• Готовят бетон: 1 часть цемента смешивают с 2 частями песка, разбавляют водой до консистенции жидкого теста, после чего в полученный раствор высыпают 2 части мелкого гравия. Хорошо вымешивают и заливают основание трубы на 40-50 см.
• Трубу приподнимают на 15-20 см и оставляют до полного застывания бетона. Этот прием поможет создать прочное основание опоры, устойчивое к силам выталкивания при пучении грунта.
• После застывания бетона скважину с внешней стороны трубы дополнительно гидроизолируют рубероидом и засыпают речным песком, проливают его и трамбуют, проверяя установку по уровню. Натягивают между ними бечевку или устанавливают брусок и выравнивают их по горизонтали.

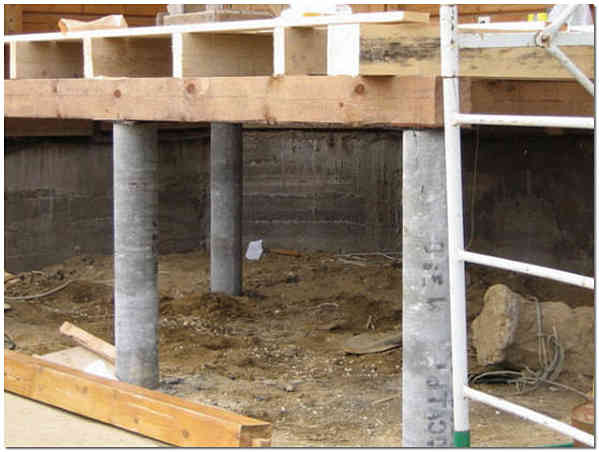

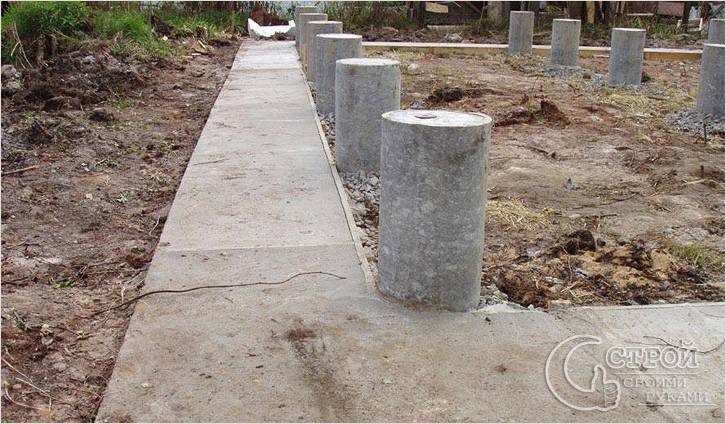

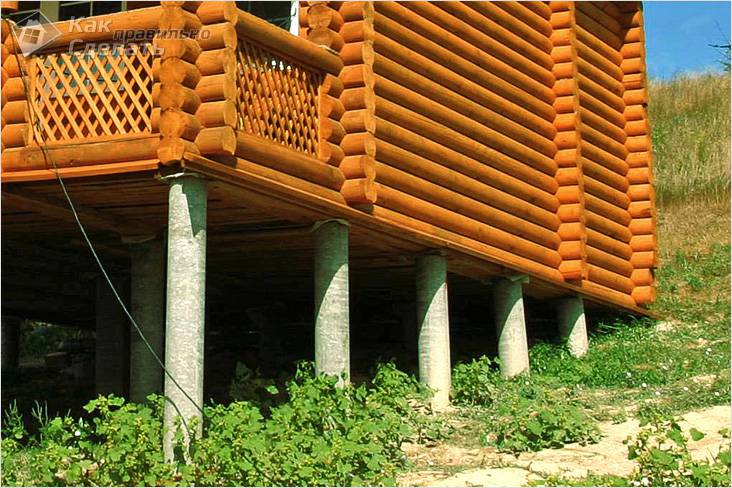

Фундамент из асбестоцементных труб готов

• Внутрь трубы устанавливают арматуру: несколько прутков, соединенных между собой поперечными перемычками из проволоки. Смешивают бетон и заливают оставшуюся часть трубы.  Для удаления воздуха из раствора протыкают его несколько раз металлическим прутком.
• После полного высыхания бетона, через две-три недели, фундамент готов к дальнейшему строительству. В целях продления срока его службы рекомендуется произвести его гидроизоляцию битумными или полимерными материалами.

Устройство свайного фундамента из асбестоцементных труб позволяет снизить стоимость работ по возведению прочного основания под здание в несколько раз. Однако, при слишком большой нагрузке такой фундамент может оказаться недостаточно прочным. В таком случае лучше выбрать другой тип фундамента, ленточный или монолитный.

В заключении обязательно прочитайте про буронабивной фундамент своими руками.

Основные этапы работ

Применяя асбоцементные трубы для фундамента, выполняйте строительные работы по следующему алгоритму:

1. Произведите необходимые расчеты, разработайте рабочий проект.
2. Подготовьте стройплощадку, разметьте координаты расположения свай.
3. Пробурите в почве каналы для монтажа опорных колонн.
4. Сформируйте подушку в нижней части канала, установите сваи.
5. Соберите арматурный каркас, опустите опору и забетонируйте.

Остановимся на особенностях начальной стадии, а также тонкостях подготовки свайной основы.

Сваи располагают по углам строения, в местах пересечения несущих стен, а также по периметру на расстоянии не более 1 метра

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

Выполняя работы, обратите внимание на следующие моменты:

• контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
• предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
• на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
• обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
• удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Технология выполнения свайного фундамента из асбестоцементных труб

Процесс бурения скважины под сваю

• Устраивают на дне каждой скважины песчаную подушку толщиной 20 см, утрамбовывают ее и проливают водой. После впитывания воды выстилают дно рубероидом. После этого в скважину устанавливают подготовленные трубы. Если трубы приходится пилить до требуемого размера, необходимо оставить запас около 10 см высотой, чтобы после выполнения фундамента выровнять высоту опор.

Процесс установки опорных асбестоцементных труб

• Трубы выравнивают по уровню, закрепляют с помощью временных опор из деревянных брусков. Еще раз проверяют равенство диагоналей. В районах с близким залеганием грунтовых вод проводят гидроизоляцию труб мастикой на основе битума до уровня грунта. Просушивают мастику.

Процесс выравнивания асбестоцементных труб с помощью деревянной опалубки

• Готовят бетон: 1 часть цемента смешивают с 2 частями песка, разбавляют водой до консистенции жидкого теста, после чего в полученный раствор высыпают 2 части мелкого гравия. Хорошо вымешивают и заливают основание трубы на 40-50 см.
• Трубу приподнимают на 15-20 см и оставляют до полного застывания бетона. Этот прием поможет создать прочное основание опоры, устойчивое к силам выталкивания при пучении грунта.
• После застывания бетона скважину с внешней стороны трубы дополнительно гидроизолируют рубероидом и засыпают речным песком, проливают его и трамбуют, проверяя установку по уровню. Натягивают между ними бечевку или устанавливают брусок и выравнивают их по горизонтали.

Фундамент из асбестоцементных труб готов

• Внутрь трубы устанавливают арматуру: несколько прутков, соединенных между собой поперечными перемычками из проволоки. Смешивают бетон и заливают оставшуюся часть трубы.  Для удаления воздуха из раствора протыкают его несколько раз металлическим прутком.
• После полного высыхания бетона, через две-три недели, фундамент готов к дальнейшему строительству. В целях продления срока его службы рекомендуется произвести его гидроизоляцию битумными или полимерными материалами.

Устройство свайного фундамента из асбестоцементных труб позволяет снизить стоимость работ по возведению прочного основания под здание в несколько раз. Однако, при слишком большой нагрузке такой фундамент может оказаться недостаточно прочным. В таком случае лучше выбрать другой тип фундамента, ленточный или монолитный.

В заключении обязательно прочитайте про буронабивной фундамент своими руками.

Преимущества и недостатки

При самостоятельном возведении жилого или дачного дома, беседки, навеса или террасы, особенно на сложном грунте, важно, сэкономив время, силы и деньги, получить надежное и функциональное строение. Поэтому, прежде чем останавливать свой выбор на свайном фундаменте из асбестоцементных труб, необходимо взвесить плюсы и минусы этой опорной конструкции.

Достоинствами столбчатого асбестового фундамента являются:

• применимость на сложных участках,
• низкая стоимость расходных материалов,
• малый расход цемента,
• быстрота возведения,
• возможность выполнения монтажа с малым набором инструментов,
• сокращение объемов земляных работ,
• устойчивость к воздействию влаги, перепадам температур,
• химическая и биологическая инертность,
• отсутствие коррозии под– и надземных частей фундамента,
• защита здания от подтапливания.

Однако у асбестоцементных труб и опор из них есть серьезные недостатки:

• малая несущая способность, недостаточная для возведения жилых домов из тяжелых стройматериалов, домов большой площади и этажности;
• невозможность оборудования под домом подвала или погреба;
• для большого количества фундаментных столбов потребуется много скважин, рытье которых без бура по трудозатратам сопоставимо с прокладыванием канавы под ленточный фундамент;
• ошибки в расчетах или монтаже приведут к тому, что грунт будет выдавливать сваи, так как сцепление с почвой у асбестовой трубы отсутствует.

Обратите внимание! Асбестоцементные трубы легко повредить во время хранения, транспортировки и монтажа. Применение изделий со сколами или трещинами для монтажа опор недопустимо. Чтобы использовать такие трубы для других целей, поврежденные участки необходимо срезать, что проблематично без специнструмента и навыков выполнения подобных операций.

Заливка асбестоцементных опор бетоном

Высота заливки должна лежать в пределах 400 – 500 мм. Для образования бетонной подушки под трубой ее необходимо приподнять на высоту на 150 – 200 мм. Такой ход обеспечит получение надежной опоры, которая будет противостоять пучению грунта.

Как только бетон застыл, на внешнюю поверхность трубы укладывают рубероид и полученную конструкцию засыпают речным песком. Его необходимо уплотнить, то есть, надо пролить водой и утрамбовать. Между установленными столбами протягивают шнур и проверяют их установку по горизонтали.

Перед тем, как залить бетон внутрь трубы, в нее устанавливают арматуру. Как правило, это стальные прутья, которые соединены между собой при помощи проволочных перемычек. После того, как бетон залит из него удаляют воздух. Для этого несколько раз, необходимо проткнуть залитый бетон арматурой. Такую операцию, иногда называют, штыкованием.

На этом заливка свай заканчивается и наступает время технологического простоя. Оно длится порядка двух – трех недель.
