Расстояние от края ростверка до сваи

Руководства по монтажу свайно-винтовых фундаментов

Приступая к установке фундамента на винтовых сваях, необходимо тщательно ознакомиться со следующими сборниками строительных нормативов:

1. СП «Свайные фундаменты». Это один из последних кодексов правил в данной сфере, который позволит даже неопытному строителю без грубых ошибок установить свайно-винтовый фундамент с нуля. В своде правил особое внимание уделяется проектированию оснований такого типа: приводятся методы расчета способности свай выдерживать нагрузки как по теоретическим выкладкам, так и исходя из практического опыта, описывается расчет свайных и свайно-плитных фундаментов по видам деформаций, указываются важнейшие аспекты проектирования свайных оснований при реконструкции строений и установке свайных полей большого размера. Также подробно рассматриваются нюансы проектирования фундаментов на сваях в случае малоэтажных зданий, опор ЛЭП, в просадочных и набухающих почвах, на закарстованных и подрабатываемых территориях, в сейсмически опасных районах.Скачать СП
2. СП 50-102-2003 «Проектирование и устройство свайных фундаментов». Данный нормативный документ был разработан ранее СП 2011 (которое во многом и создавалось на его базе), поэтому во многом дублирует эти правила, но есть и существенные отличия. Из СП 2003 года строитель узнает много полезной информации именно об обустройстве фундамента на винтовых сваях. Свод правил описывает монтаж предварительно изготавливаемых свай: забивных и вибропогружаемых, вдавливаемых, винтовых и бурозавинчиваемых. Не обошли вниманием авторы нормативов и установку свайных изделий, которые изготавливаются непосредственно на строительной площадке: буронабивных и буроинъекционных. Здесь можно получить много ценных сведений о монтаже фундаментов на сваях при реставрации зданий и контроле качества проведенных работ.Скачать СП 50-102-2003
3. СНиП «Свайные фундаменты». Это самый первый свод правил, касающийся фундаментов на винтовых сваях, разработанный еще в советские времена. В нем подробно описываются нюансы каждого вида свайных изделий и приводятся основные инструкции по расчету способности их столбов выдерживать нагрузки в случае свай-стоек, забивных свай висячего типа и свай-оболочек, которые устанавливаются без изъятия почвы, висячих, набивных и буронабивных свай, винтовых свай. Также имеются примеры расчета свайных фундаментов и их оснований по способности деформироваться. Из СНиП можно узнать также о нюансах конструирования свайных оснований на различных видах почв.Скачать СНиП
4. СНиП Основания зданий и сооружений. Скачивайте тут.
5. СНиП     Бетонные и железобетонные конструкции.

Все документы, которые Вы можете скачать на данной странице, представлены в формате PDF. Открыть их можно любым современным браузером (Firefox, , Google Chrome и т.д.).

Расчет для установки свайно-винтового фундамента

Перед установкой свай необходимо провести корректный расчет фундамента. Расчет свайно-винтовых фундаментов в России производится по СНиП «Свайные фундаменты». Это довольно габаритный документ, содержащий в себе всю необходимую методологию расчета и технологические указания по строительству свайных фундаментов.

Обязательным этапом, предваряющим монтаж винтовых свай, является предварительное инженерно-геологическое изыскание на строительном объекте, где будет возведено здание. Предметом изыскания являются: фактура и структура грунта, уровень залегания грунтовых вод, характер ландшафта местности, климатические условия и пр.

Дальнейшим объектом исследования является проект будущего здания. Исходя из произведенных на его основе расчетов, с поправкой на данные инженерно-геологического изыскания, разрабатывается план будущего фундамента. Расчет установки свайно-винтового фундамента, несмотря на кажущуюся простоту технологии, требует наличия соответствующей квалификации и реального опыта внедрения таких решений в строительные проекты. Ошибка, допущенная на стадии проектирования фундамента, может обойтись очень дорого.

Монтаж винтовых свай

Основные этапы установки свайно-винтового фундамента:

1. Привязка проекта здания к строительному участку и разметка свайного поля

Важные технологические допуски: отклонение фактического положения свай от проектного не должно превышать 20-30% их диаметра

2. Разработка приямков для установки винтовых свай

Разработка приямков на глубину 0,5м. или на глубину промерзшего грунта в том случае, если монтаж осуществляется в зимний сезон

3, Установка винтовых свай, начиная с угловой сваи и далее, согласно плану фундамента

Важные технологические допуски: глубина первоначальной установки свай должна быть равна не менее 4-5 диаметров лопасти

4. Монтаж винтовых свай вручную или машинным методом

Важные технологически допуски: глубина залегания лопастей свай должна быть ниже уровня промерзания грунта (определяется согласно СНиП 23-01-99 «Строительная климатология»), вертикальность погружения сваи в грунт (определяется с помощью гидравлического уровня или геодезического прибора, допустимое отклонение – 2% от длины сваи)

5. Подрезка установленных свай в уровень по горизонтали, высота подрезки в соответствии с проектом фундамента

Важные технологические допуски: геометрически выдержанная горизонталь подрезки, контроль осуществляется с помощью геодезического прибора

6. Бетонирование внутренних полостей установленных свай

Бетонирование внутренних полостей свай. Осуществляется для вытеснения кислорода из внутренней полости сваи и предотвращает коррозию изнутри

7. Разработка опорной конструкции фундамента

Разработка опорной конструкции – заключается в приваривании оголовков и установки ростверка согласно плану фундамента

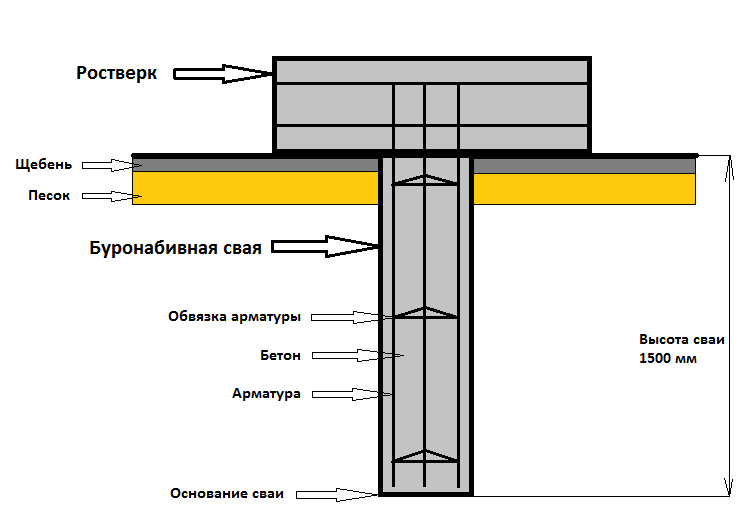

отступ от края сваи до края ростверка?

ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ЖЕЛЕЗОБЕТОННЫХ РОСТВЕРКОВ СВАЙНЫХ ФУНДАМЕНТОВ. (к СНиП ), п.4.2: Расстояние от края плиты ростверка до ближайших граней свай – не менее 100 мм.

Но на деле обычно берем не менее 200 – доблестные сваебойщики и бурильщики точностью себя не утруждают. Чтобы потом после исполнительной ростверки меньше корректировать.

проектировщик ж/б, ОиФ

Принимая минимальное расстояние надо учитывать 100мм + допустимое отклонения сваи в плане согласно СНиП ,таб. 18. Для разных видов свай, разных диаметров, расположения и т.д. получаются разные расстояния. Неучёт этого “плюса”, приводит к тому, что свайное поле будет выполнено с допускаемыми отклонениями, а ростверки на них не “сядут”. Переделывать проект вы будете за свой счёт. Ну и расстояние больше полученных значений назначать не след. – таким образом контролируется работа производителей свайного поля. “Опыт – сын ошибок. “

ПРОЕКТИРОВАНИЕ И УСТРОЙСТВО СВАЙНЫХ ФУНДАМЕНТОВ

15.5.7 В состав основных показателей, контролируемых при устройстве фундаментов из забивных, вибропогружаемых, вдавливаемых и завинчиваемых свай, входят их положение в плане, отметки голов и вертикальность оси свай.

Предельные отклонения фактического положения свай в плане от проектного при однорядном расположении свай поперек оси свайного ряда составляют ±0,2d (d – диаметр или сторона сечения свай), а вдоль оси ряда ±0,3d, для кустов и лент с расположением в два и три ряда ±0,2d – для крайних свай поперек оси свайного ряда и ±0,3d – для остальных свай и крайних свай вдоль оси свайного ряда, для сплошного свайного поля ±0,2d для крайних свай и ±0,4d – для средних свай.

Предельные отклонения фактических отметок голов свай от проектных при монолитном ростверке или плите составляют ±3 см, при сборном ростверке ±1 см, а в безростверковом фундаменте со сборным оголовком ±5 см.

Предельные отклонения осей погруженных свай от вертикали составляют ±2 % их длины.

Отступ от края сваи до края ростверка? отступ от края сваи до края ростверка? Основания и фундаменты

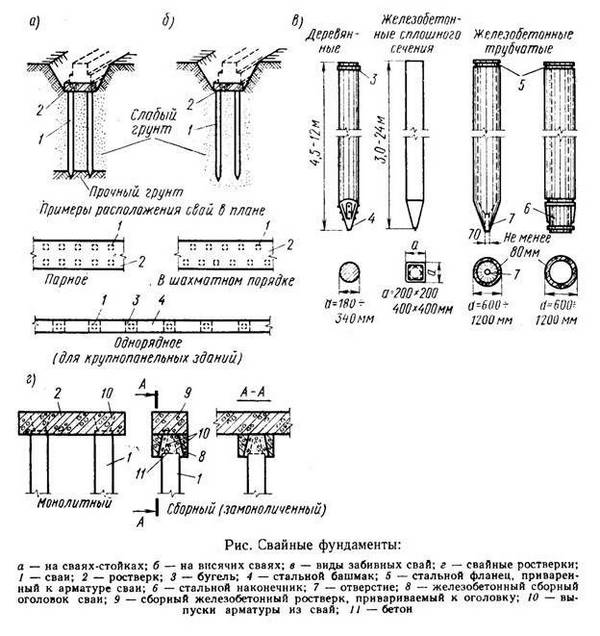

Устройство свайных фундаментов.

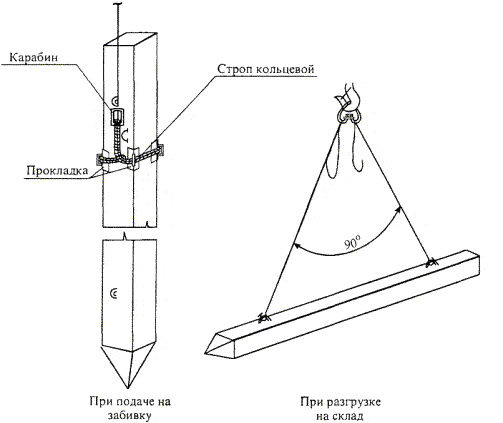

Состав операций и средства контроля

Измерительный, 20% свай, выбранных случайным образом

Технический осмотр, каждая свая

Измерительный, каждая свая

Визуальный, измерительный

Технические требования

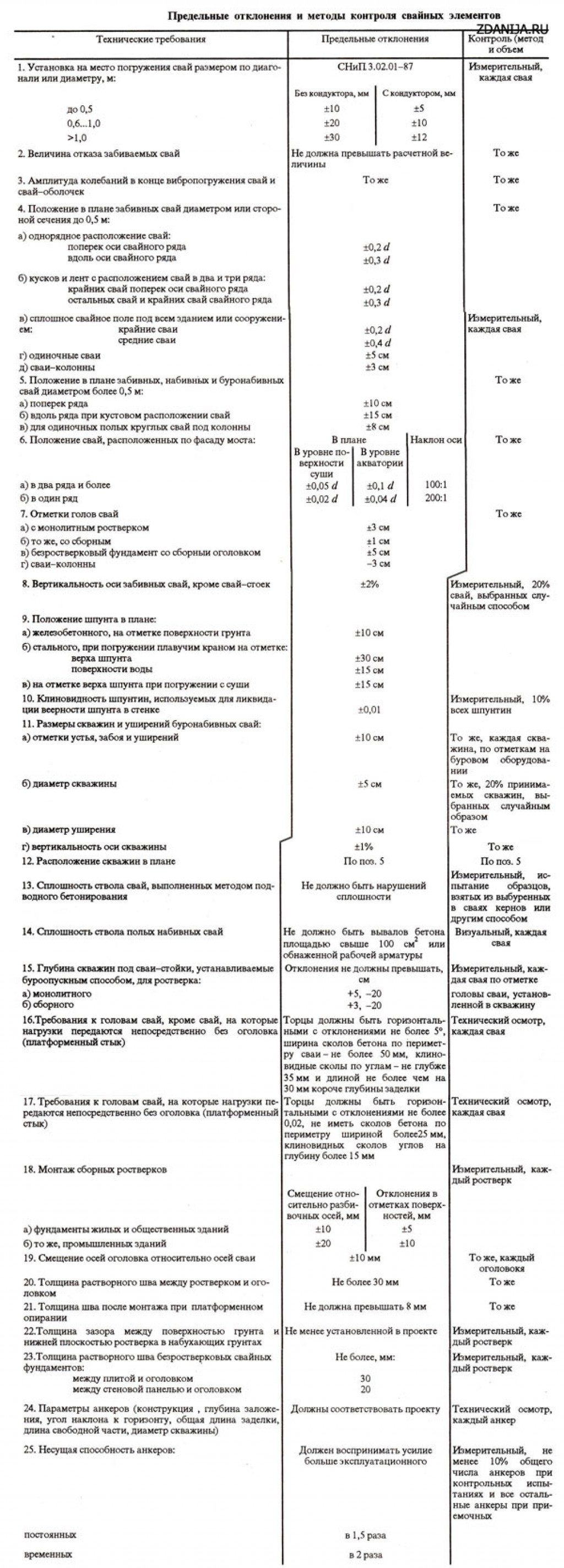

СНиП п. 11.6, табл. 18

— установки на место погружения свай:

а) с кондуктором, с размером свай по диагонали или диаметру (d):

—от 0,6 до 1 м — ±10 мм;

—свыше 1 м —±12 мм;

б) без кондуктора, с размером свай по диагонали или диаметру (d):

—от 0,6 м до 1 м — ±20 мм;

—свыше 1 м — ±30 мм.

— от вертикали оси забивных свай, кроме свай-стоек, — ±2%;

—отметок голов свай:

—с монолитным ростверком — ±3 см;

—со сборным ростверком — ±1 см;

—безростверковый фундамент со сборным оголовком — ±5 см;

—сваи-колонны — ±3 см.

Положения в плане забивных и набивных свай в соответствии с таблицей 1.

Допустимые отклонения

Закручивание сваи В отличие от других, монтаж свай по своей технологии предполагает некоторые отклонения от проектных показателей в горизонтальной и вертикальной плоскости. Постепенное ввинчивание свай требует постоянной проверки всех уровней.

Даже если вначале процесса конструкция выставлена идеально, то при погружении в любой момент могут возникнуть отклонения. Причиной этого может быть неоднородность почвы или любые иные препятствия.

Выполняя работы по устройству свай, следует вести постоянный контроль уровней. Необходимо учитывать возможность возникновения отклонений от оси следить за тем, чтобы они не превышали допуски.

Приведём некоторые показатели допустимых отклонений при углублении свай. Во время монтажа стержней прямоугольной и квадратной формы, полых, а также круглых забивных диаметром менее 50 см допустимые отклонения при расположении в одном ряду составляют вдоль оси ряда – 0,3d, поперёк – 0,2d (d – диаметр сваи с круглым сечением или длина меньшей стороны стержня прямоугольной формы). Для одиночных стержней – 5 см, для колонн – 3 см. Если стержни располагаются в несколько рядов, так называемым кустовым или ленточным способом, то допустимые отклонения составляют:

• для крайних: по оси ряда – 0,3d, на пересечении ряда – 0,2d;
• для остальных: по оси ряда – 0,3d, на пересечении ряда – 0,3d.

Отклонения для пустотных стержней с диаметром 0,5–0,8 м и буронабивных свай с диаметром, превышающим 0,5 метра:

• при ленточном размещении: по оси ряда – 15 см, на пересечении ряда – 10 см;
• при кустовом размещении: по оси ряда – 15 см, на пересечении ряда – 15 см.

Для пустотелых круглых стержней под колонны допустимые отклонения составляют 8 см.

Общее количество свай с отклонениями от количества их по проекту не должны превышать:

• при ленточном размещении – не более четверти всех используемых свай;
• при сваях колоннах – 5% от всех установленных свай.

Такие отклонения не считаются критичными и почти полностью устраняются в процессе монтажа обвязки или крепления оголовков. Вертикальное размещение стержней необходимо осуществлять намного точнее.

Отклонение шпунта

Установленные шпунты Рассмотрим теперь, какие существуют отклонения шпунта и способы их устранения.

• Веерность – это отклонение шпунта от вертикального уровня в плоскости створа. Веерность с наклоном вперёд обычно возникает при забивке одного шпунта или нескольких сразу на полную глубину. Она увеличивается с забиванием каждого последующего шпунта. Для устранения отклонения веерности необходимо механизм забивки смещать от центра тяжести погружаемого шпунта в противоположную сторону отклонения на 10–20% от ширины шпунта. При небольших отклонениях устранить веерность можно оттягивая шпунт во время его углубления в противоположную сторону направления отклонения. Если его показатель превышает допуски, то устранение его происходит с помощью применения клиновидных шпунтов. Клиновидность шпунта (отношение разности ширины нижней и верхней части к её длине) должна составлять до 0,5%.

Отклонение шпунта по уровню погружения

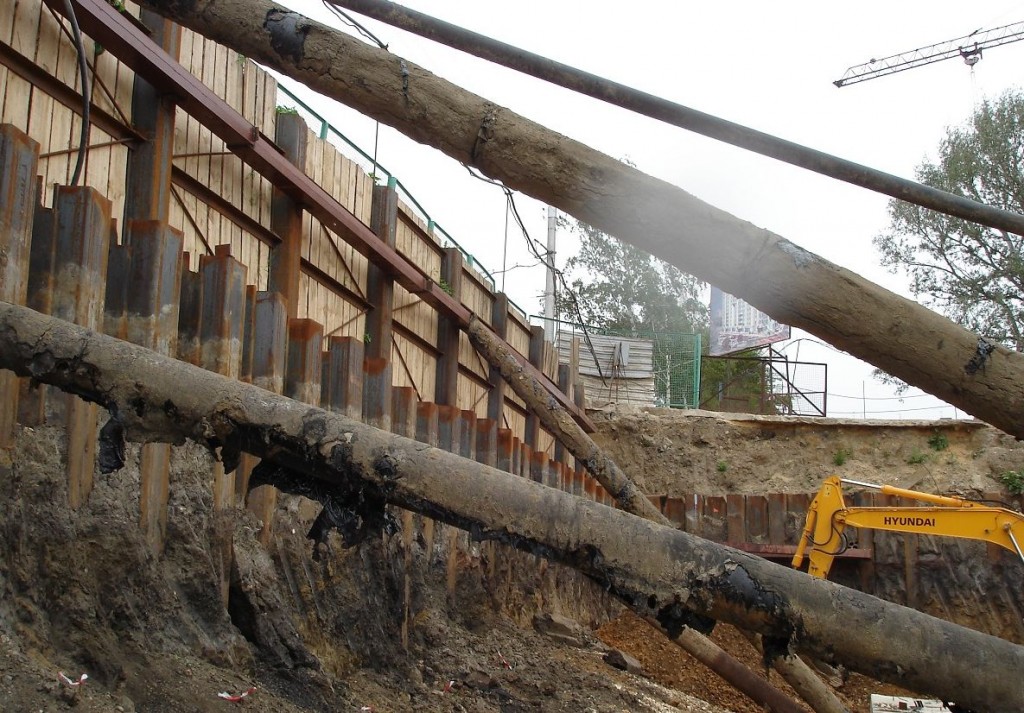

Вертикально погруженный шпунт Уход шпунта ниже проектной отметки из-за погружения смежного шпунта возникает при углублении соседнего шпунта из-за большого сопротивления в замке. Чтобы предотвратить такое отклонение, необходимо соединить между собой с помощью сварки или соединительных болтов ранее погружённые шпунты до проектной отметки. Погружение шпунта на недостаточную глубину из-за возникающих препятствий в грунте или сильного трения в замках. Способ устранения такого отклонения заключается в поднятии нескольких погружённых шпунтов на 0,5–0,8 м и обратном их погружении на необходимую глубину. Если же причина обусловлена наличием постороннего предмета, то углубление проблемного шпунта следует прекратить и перейти к погружению последующих конструкций. После успешного их погружения, возвращаемся к проблемному шпунту и погружаем по направляющим его двух соседних шпунтов.

Если отклонения шпунта устранить всеми, приведёнными выше, способами не удалось, необходимо решать этот вопрос совместно с проектными организациями.
