Фундамент на винтовых сваях: технология и монтаж

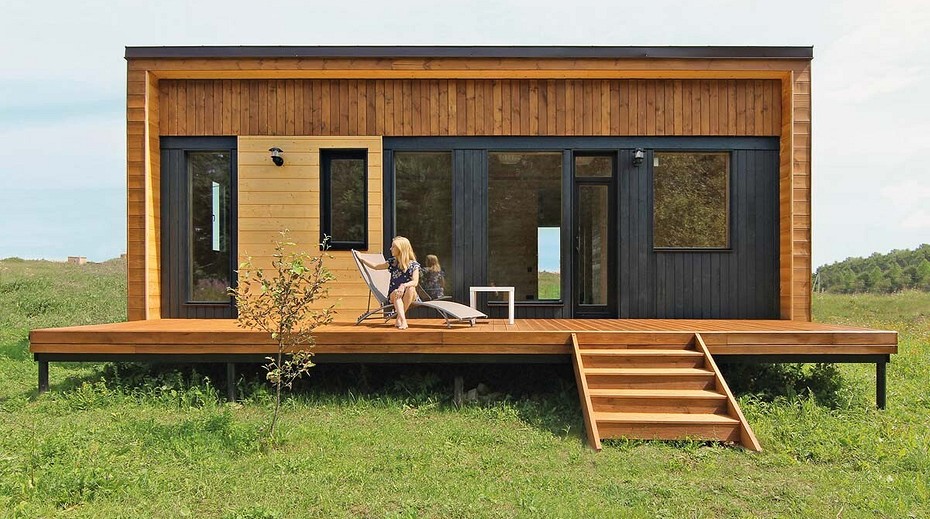

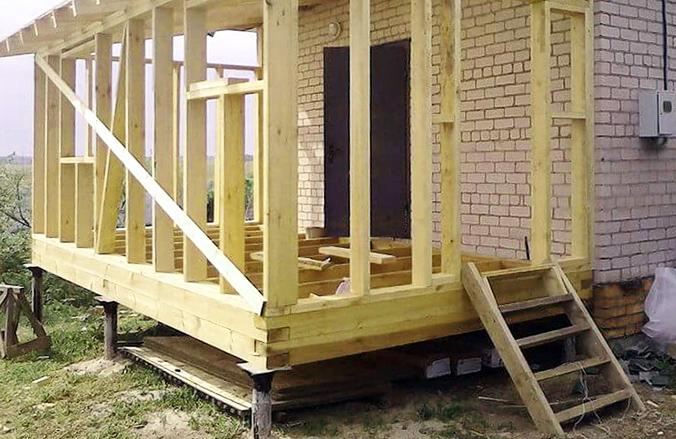

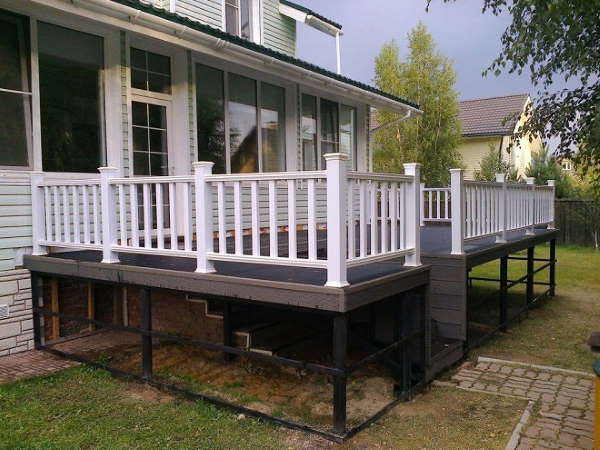

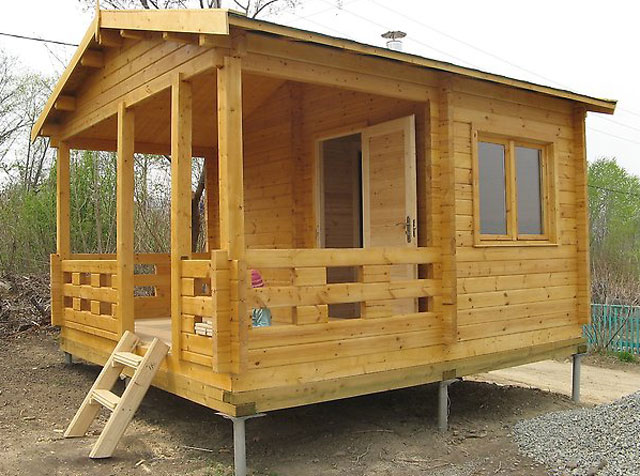

Веранда на винтовых сваях

Винтовые сваи – это полые стальные трубы, острые и снабженные винтовыми лопастями с одной стороны и обрезанные с другой. Специальная ямобурная машина или бригада монтажников легко, как штопор в пробку, завинчивает такую сваю в самый безнадежный грунт, создавая надежный фундамент под веранду – поскольку, благодаря лопастям, конструкции очень прочно закрепляются в земле, их невозможно продавить или выдернуть.

Конечно, для веранды не нужны настолько длинные и толстые сваи, как для кирпичного дома, но точный расчет необходим. Веранда на сваях будет стоять надежно, если купить качественные сваи у проверенного производителя и правильно их установить. Доставку и установку их с гарантией качества производят наши специалисты. Работа по установке свайного фундамента займет немного времени и не потребует перекапывать весь участок.

Как выглядят винтовые опоры?

Использование опор с винтовой частью изначально осуществлялось только в военной сфере. После того, как было обнаружено, что такие свайно-винтовые конструкции очень быстро монтируются, технология стала активно применяться и в гражданском строительстве. Основное преимущество такого вида деталей – это возможность применения их без предварительного проведения земляных работ, то есть без бурения скважины и подготовки почвы к погружению трубы. Применение винтовых свай в основном практикуется в пучинистых почвах, состоящих преимущественно из глины.

Виды винтовых свай

Сама свайно-опорная конструкция представляет собой трубу, в нижней части которой располагается острие и лопасти. Такие опоры могут быть различных размеров, длины и диаметра. Как правило, минимальная длина составляет 2 метра, а максимальная – 12 метров. Что касается диаметра трубы, то минимальная его ширина составляет 60 миллиметров, а максимальная — 300. Среди разновидностей опор можно выделить трубы с открытым торцом, которые заполняются грунтом. Такая конструкция имеет большую несущую способность. При необходимости можно сделать заказ на изготовление винтовых свай нестандартных размеров.

Веранда — определение, отличия от других видов пристроек, назначение

Есть много публикаций, в которых авторы рассказывают о различных проектах закрытых и открытых веранд. Но если строго следовать определениям норматива для многоквартирных домов (СП статья 3.3), то этот вариант пристройки должен быть неотапливаемым и застекленным, то есть закрытым.

А по виду связи с основным зданием веранда может быть: пристроенной, встроенной, встроенно-пристроенной или надстроенной на перекрытии нижнего этажа. Это же определение дословно повторено в СП для одноквартирных домов (статья 3.4).

Открытые веранды, в терминах тех же сводов правил, определяются как террасы (статьи и соответственно). По устройству и связи с основным зданием все то же самое, кроме остекления, которого не должно быть.

Если в веранду провести коммуникации и устроить там кухню, топочную, бойлерную или санузел, то она перейдет в разряд вспомогательных помещений. При подключении в системе отопления закрытая пристройка уже относится к жилым помещениям.

Исходя из вышеперечисленного, примеров использования веранды не так уж много. Как правило, это помещение в теплое время предназначено:

• для отдыха;
• для обустройства обеденной зоны;
• для организации рабочего места.

Еще здесь можно отвести место под систему хранения в виде шкафов, тумб, закрытых и открытых полок. В том числе и в холодное время года, при условии, что предметам хранения не страшны отрицательные температуры.

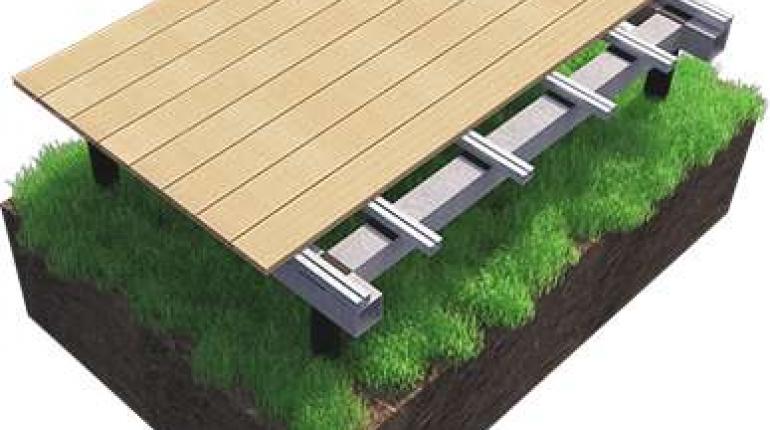

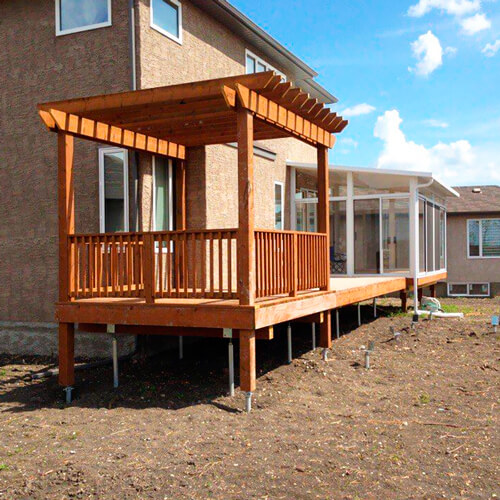

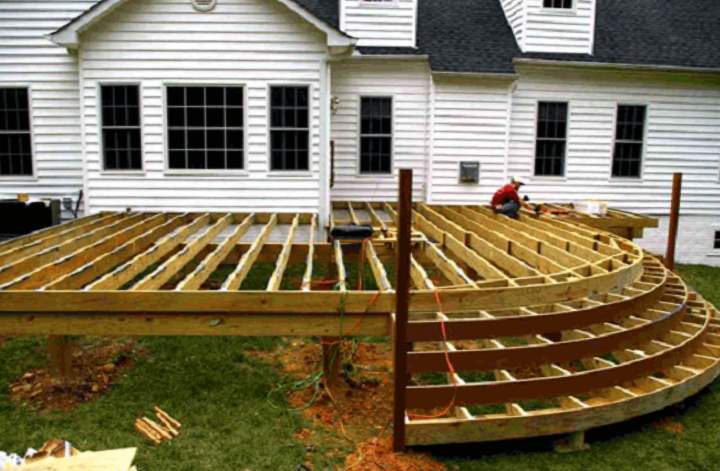

Особенности строительства фундамента для террасы

Перед закладкой любой фундаментной основы необходимо тщательно изучить состав грунта и в зависимости от полученных показателей выбирать тип строительного материала. Если почва имеет плотную прочную консистенцию, то фундамент можно делать из любого стройматериала. А если грунт окажется рыхлый, с близким расположением подземных вод, то единственно правильным решением будет установка свайно-винтовой конструкции. Веранда на винтовых сваях будет сохранять необходимую устойчивость даже в заболоченных территориях, ведь эти опоры используются для строительства надводных объектов, в том числе в агрессивной среде: кислых почвах, соленой воде. Подводя итог можно сказать, что самой универсальной и безопасной фундаментной основой на сегодняшний день является свайно-винтовая конструкция.

Основные виды свайных фундаментов

Существует несколько классов свай, которые различаются технологией погружения в грунт. Данный ассортиментный ряд позволяет решить в основном все задачи, возникающие в гражданском строительстве. Выделяют следующие типы свай:

• Забивные сваи — представляют собой готовые конструкции. Их монтируют в грунт, при этом не требуется убирать почву: сваи просто вдавливают, забивают либо используют вибрацию для погружения.
• Набивные сваи. Их делают на стройплощадке, заполняя скважину бетоном. Скважины пробуривают либо отжимают, вытесняя и уплотняя грунт.
• Винтовые сваи. Выполнены в виде трубы из стали, на нижнем конце которой расположены лопасти. Их ввинчивают в почву, а затем заливают внутрь бетон.
• Сваи-столбы — изготавливаются на заводе, их погружают в заранее подготовленную скважину.
• Сваи-опоры — изготовленные в заводских условиях элементы располагают в котлованах, в шурфах либо траншеях, а затем фиксируют при помощи обратной засыпки.
• Инъекционные сваи. Чтобы их сделать, закачивают в почву бетонный раствор (мелкозернистый бетон) под большим давлением.
• Кессонные (погружаемые, колодезные). Они утапливаются в грунт под тяжестью своего веса либо с помощью огрузки. Одновременно с этим изнутри сваи удаляется почва.

Геология участка: цели проведения и этапы работы Перейти

В зависимости от выбранной технологии погружения свай может потребоваться применение всевозможных оболочек, выполняющих определенную функцию. Например, если сваи неглубокие буронабивные, используются трубы из рубероида, которые не нужно извлекать после завершения работ. Они защищают подземную часть сваи от пагубного воздействия влаги и играют роль опалубки наверху.

Когда используется технология вертикально перемещаемой трубы, оболочка является опалубкой. Ее удаляют из выемки по мере выполнения монолитных работ.

Если у вас сваи-трубы либо трубобетонные элементы, их оболочка будет выполнять несущую функцию. Однако чаще всего у свай отсутствуют оболочки, поэтому они контактируют с почвой.

Сваи производятся из стандартных стройматериалов:

• Древесина. Такие сваи стали применять уже достаточно давно, и они доказали свою эффективность. К примеру, опоры мостов в Санкт-Петербурге выполнены из бревен хвойных пород, диаметр которых составляет 0,2–0,4 м. При этом большинство свай и в наше время находится в идеальном состоянии. Если почва сухая, сваи из древесины прослужат много лет, особенно учитывая тот факт, что дерево покрывают специальными защитными составами. Однако только железобетонные изделия обладают максимальным сроком эксплуатации.
• Сваи из железобетона используются чаще всего. Они изготавливаются на заводе и имеют длину 3–12 м. У этих изделий сплошное квадратное сечение от 20 x 20 до 40 x 40 см. Также сечение может быть в виде круга, призмы, треугольника либо иметь сложную форму. Железобетонные сваи изготавливаются на прочном арматурном каркасе, чтобы изделие выдерживало изгибающие нагрузки. К тому же, если сваи забивают в грунт, металлический каркас защитит от ударных нагрузок. По этой причине на концах свай увеличивают количество поперечной конструкционной арматуры.
• Сваи из бетона не армируются по всей длине, однако в верхней части есть каркасы из стали.
• Бутобетонные сваи на 30 % состоят из бутового камня.
• Сваи из металла выполнены в виде трубы с круглым либо прямоугольным сечением.
• Достаточно часто можно встретить элементы, выполненные из нескольких стройматериалов. К примеру, винтовая свая, сделанная из стальной трубы, внутрь которой залит бетонный раствор. На бревно из древесины можно насадить железный наконечник с лопастями.

ТОП-5 статей по строительству:

• Можно ли построить на участке второй дом: разбираемся в законодательстве
• Расположение дома на участке: учитываем стороны света, расстояние до соседей и нормативные акты
• Из чего лучше строить дом: обзор популярных материалов
• Дом на 2 семьи с разными входами: планировка и преимущества
• Материнский капитал на строительство дома: как получить и потратить

Как правильно выбрать вид свай, а также способ погружения? Для этого следует учесть множество нюансов:

• общий вес строения, а также конструктивные особенности;
• несущую способность каждого элемента свайного основания;
• особенности почвы;
• специфику условий, в которых проводятся строительные работы: плотность застройки, размер участка.

При создании фундамента для загородных частных домов применяются не все вышеуказанные виды свай. Как правило, подбирается несколько вариантов свайных оснований, удовлетворяющих требованиям застройщика. Затем из них следует выбрать самый подходящий по цене. Рассмотрим наиболее популярные виды свайных фундаментов.

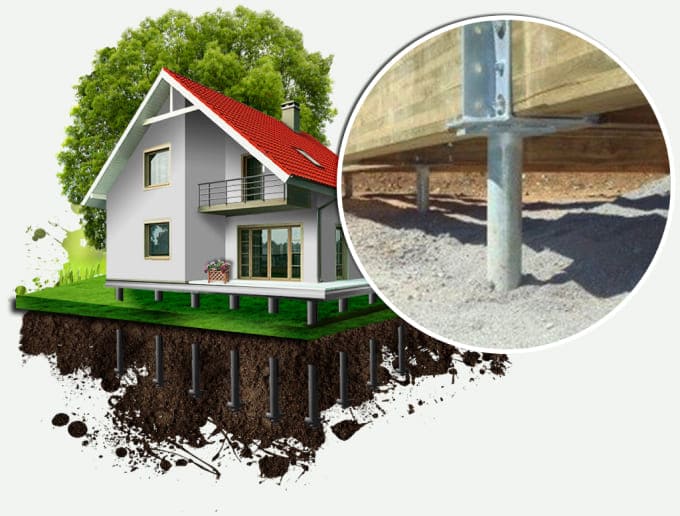

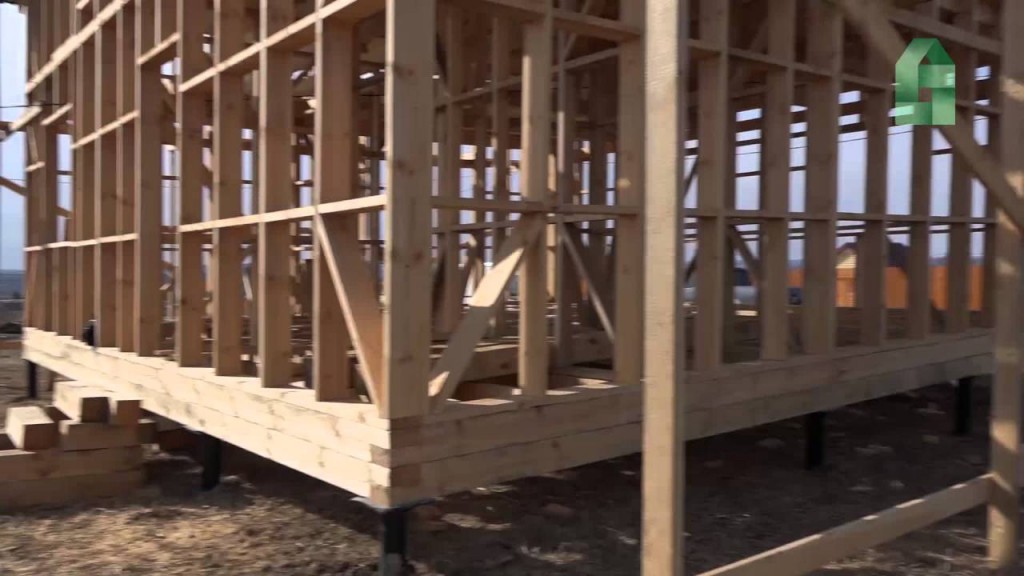

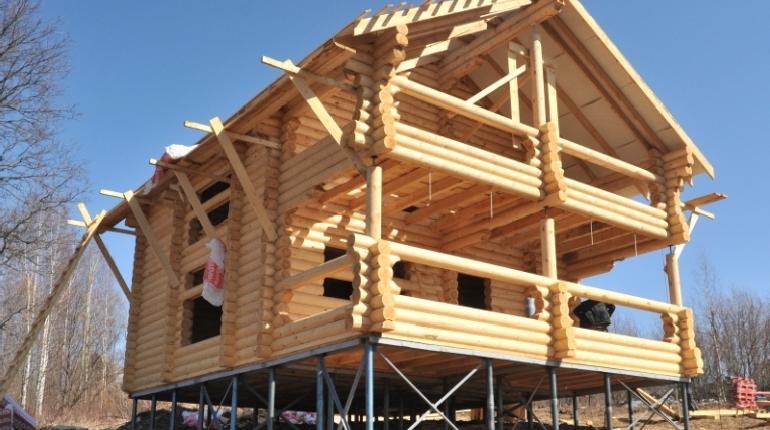

Постройка дома на винтовых сваях – особенности конструкции

Базовый элемент фундамента – трубчатые элементы со спиральным наконечником. Строительство домов на винтовых сваях осуществляется опорами различной конструкции. Они отличаются формой рабочего наконечника.

Профиль может быть следующим:

• стандартным, в виде одного полного витка, приваренного в трубе. Является частью основ легких строений;
• усиленным, состоящим из двух прерывистых витков, сваренных с трубой. Способен воспринимать повышенные нагрузки;
• узколопастным, выполненным в виде литой насадки конической формы. Применяется для каменистых грунтов;
• цилиндрическим в виде сплошной спирали постоянного диаметра. Предназначен для работы в условиях вечной мерзлоты.

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор Особенностью винтового фундамента является метод погружения. Сваи не забиваются в почву последовательными ударами, а завинчиваются путем приложения крутящего момента. В процессе вращения трубы ее конусообразный наконечник постепенно продвигается вглубь грунта. Надежному креплению способствует уплотнение породы в процессе завинчивания.

Подбирая сваи для дома, необходимо учесть следующие моменты:

• марку стали, применяемую для их изготовления;
• толщину витка в рабочей части;
• размер стенки трубы, определяющий ее долговечность;
• качество сварных швов в зоне крепления насадки;
• форму рабочих лопастей и общую длину опорного элемента.

Нагрузка от массы строения равномерно распределяется по всем колоннам. Это достигается путем выравнивания верхних частей труб и крепления оголовков. К опорам крепится ростверк, который объединяет колонны в общий силовой контур.

Для изготовления ростверка выбирают один из следующих материалов:

• стальные швеллеры или двутавры;
• деревянные брусья;
• бетонные блоки.

Такой фундамент надежен. Ведь нагрузка от здания передается ростверку, жестко связывающему колонны. Быстро возведенный фундамент позволяет за ограниченное время осуществить строительство дома.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком

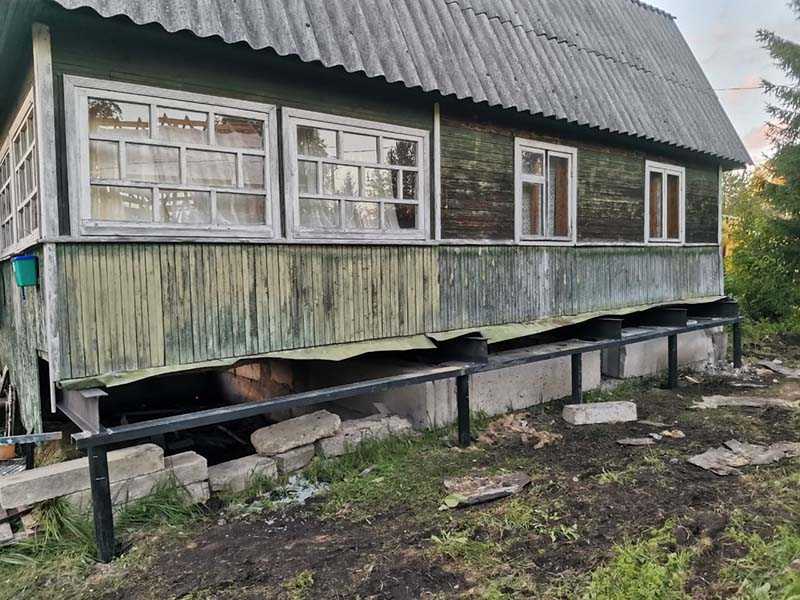

Пристройка на винтовых сваях к деревянному дому | Город свай

Если вы являетесь счастливым владельцем частного дома или какого-нибудь дачного участка, значит, когда-нибудь поднимется важный вопрос о расширении жилого помещения, то есть, появится необходимость в дополнительной комнате-пристройке. Или же у вас появится желание достроить летнюю террасу или перенести крыльцо в другое место. И тут на помощь приходит планировка пристройки на винтовых сваях. Ведь нету лучше варианта, чем достроить фундамент к уже готовому фундаменту, чем этот.

Пристройка к дому на сваях. Основные характеристики

Фундамент дома на винтовых сваях — это один из самых экономичных и эргономичных вариантов для строительства пристройки к ранее построенному дому. Однако перед началом организации строительных работ возникает множество важных вопросов. Какие сваи выбрать? На каком расстоянии их размещать друг от друга? Скреплять ли строящийся фундамент с уже построенным? Итак для начала необходимо определиться со всеми факторами, которые будут влиять на фундамент пристройки: Конфигурация будущей постройки, тип основательных грунтов, состояние старого фундамента.

При расчете ширины шагов между сваями необходимо знать вес будущей пристройки. Максимальное расстояние, которое может быть между несущими сваями — не более 3 метров. Также сваи при желании можно соединять между собой профильными трубами, уголками или швеллером.

Насчет соединения нового фундамента со старым лучше проконсультироваться со специалистами, так как при стяжке может произойти искривления, и вся работа будет испорчена. Пристройку на винтовых сваях можно привязывать к дому только тогда, когда это все размещается только на твердом грунте.

В основном для любого вида постройки используются сваи диаметром 98 — 108 миллиметров (их несущая способность – от 2 до 6 тонн), но длина корректируется в зависимости от вида и твердости грунтов, выпуклостей участка, высоты возводимой пристройки. Среднее заглубление сваи производится на глубину 1,5 — 3 метра. Сваи представляют собой большие стальные трубы, которые на нижнем конце оборудованы лопастями. Эти лопасти дают возможность сверлить грунт как вручную, так и с использованием специальной техники. Этот процесс слегка напоминает сверление с помощью шурупов. Благодаря такому строению сваи могут проникать глубоко в грунт, не выталкиваются с него, хорошо фиксироваться и не давать возможности проседать постройке.

С помощью сваи можно возводить постройки в тех местах, где невозможно использование фундаментов другого типа.

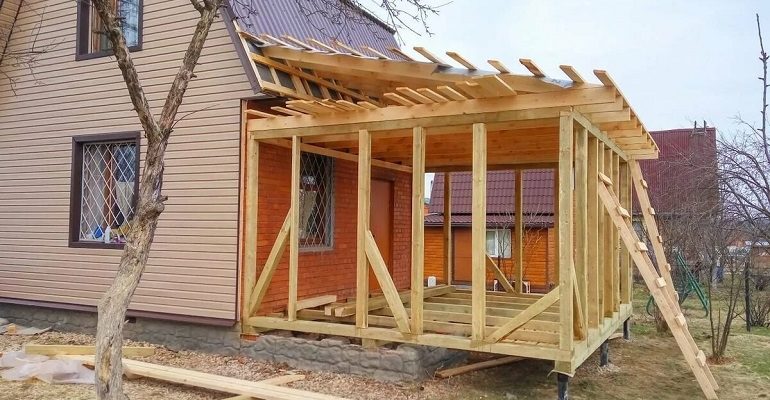

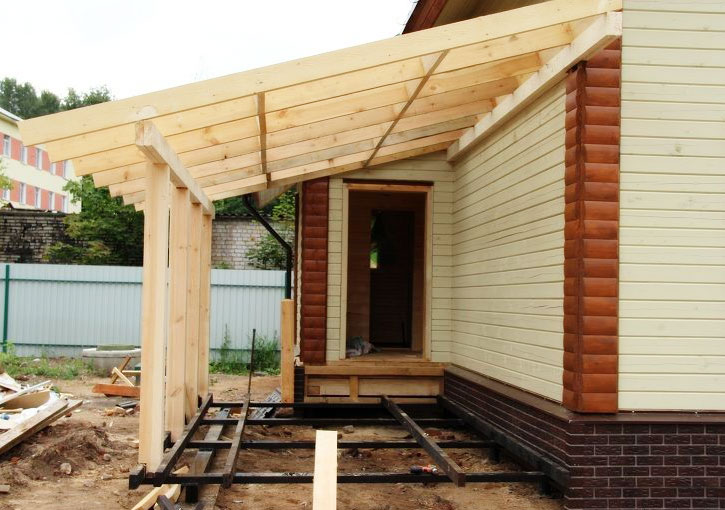

Пристройка на винтовых сваях к деревянному дому

Перед началом строительства необходимо поработать над проектом будущей пристройки к деревянному дому. То ли это будет веранда, то ли летняя кухня, терраса, каркасная пристройка и т. п., все зависит от ваших желаний и предпочтений. Далее, проводим анализ несущего грунта. После проведенных расчетов осуществляется установка правильно подобранных по длине и диаметру свай на точном расстоянии, благодаря которому сваи будут держать устойчиво эту пристройку.

Но перед заглублением в грунт их желательно обработать специальным защитным раствором полимерного состава, от этого будет зависеть долговечность фундамента. Это особенно касается мест сварки и мест входа сваи непосредственно в грунт. На установленные винтовые сваи монтируют стальные оголовки. На оголовки, в свою очередь, крепится брус через специальные отверстия к самим оголовкам. Теперь уже можно приступать к строительству самой постройки.

Использование свайно-винтового фундамента дает возможность увеличить площадь дома или построить дополнительную пристройку буквально за несколько недель. Эту работу можно, конечно, выполнить своими руками, но все равно за расчетами проекта и количеством строительных материалов необходимо обратиться к специалистам. Они сделают вам все необходимые вычисления и тогда вы можете приступать к начальному этапу постройки — установке винтовых свай.

 Основные преимущества строительства на винтовых сваях:

• относительно небольшая стоимость строительных материалов и маленькие затраты непосредственно на процесс строительства;
• короткие сроки выполнения работ, кроме зимнего времени года;
• легко решается проблема плохих для строительства грунтов (плохая рельефность, болотные и глинистые грунты);
• возможно совмещение с различными видами фундаментов (ленточный или столбчатый) без использования каких-либо специальных строительных технологий;
• возможность строительства построек самых необычных геометрических форм, в условиях с ограниченной квадратурой;
• постройка на винтовых сваях может даже сберечь ваш газон.

Какие еще сваи используются?

Помимо винтовых свай под террасу можно использовать забивные и буронабивные опоры. В первом случае используются столбы, которые различаются между собой по материалу изготовления и эксплуатационным характеристикам.

Забивные опоры могут быть металлическими, железобетонными и деревянным. Для их устройства в грунте необходимо привлекать спецтехнику, что приводит к удорожанию строительства. При плотной застройке участка организовать подъезд техники достаточно сложно.

Буронабивные поры изготавливают непосредственно на участке. Предварительно бурят скважины на глубину промерзания, затем укладывают арматурный каркас в каждый шурф и заливают бетоном. Таким образом получается надежный и долговечный фундамент.

Если ведется строительство террасы с высокими проектными нагрузками, то буронабивные опоры послужат лучшей альтернативой винтовым сваям из-за их высокой несущей способности.

– закручивание свай

Винтовой фундамент привлекателен тем, что работу по закручиванию сваи можно выполнить своими руками. Однако важно знать, как правильно закрутить винтовую сваю, чтобы избежать её перекоса. Для этого нужно:

• сделать рычаг. Для этого нужно продеть лом или арматуру в технологические отверстия (находятся в верхней части сваи) и крутить сваю с помощью этого рычага. Чтобы исключить деформацию сваи, применяют различные приспособления, самое простое из которых – монтажный оголовок. Он похож на верхнюю часть сваи с приваренными по бокам проушинами. В этом случае рычаг вставляется в проушины. Отметим, что чем длиннее рычаг, тем меньше усилий понадобится приложить для заглубления сваи. Оптимальный размер – 2,5-3 метра.;

• установить сваю;

• сделать приямок – углубление в месте установки сваи. Углубление делается садовым буром. Глубина приямка не должна превышать 50 см. Более глубокий приямок упростит закручивание, но снизит несущую способность сваи;

• закрепить уровень на стволе сваи. Это позволит постоянно контролировать степень отклонения сваи от вертикальной оси и моментально выполнять корректировку. Не стоит думать, что сваю можно выровнять потом. А выкручивание и повторное закручивание сваи только разрыхлят почву;

• закрутить сваю до упора в твердый грунт или до расчетной глубины.

Примечание. Первыми закручиваются угловые сваи.

Раздел

Антикоррозионое покрытие и его поведение при закручивании сваи.

3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.

3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое. Именно здесь на незащищенном металле коррозия идет наиболее активно.

3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.

3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.

3.5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.

3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.

Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Схема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

Проектная схема с расчётами свайного фундамента

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями. После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

Пример лёгкой обвязки свайного фундамента

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.

Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

Фасадные работы

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома. Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

На этом видео – монтаж свай для фундамента в реальных условиях.

Особенности установки жб свай под фундамент

Перед началом монтажа рассчитывается общий вес сооружения: массу бетонного ростверка, стен, перекрытий, отделки, стропильной конструкции, кровельных материалов. К полученному числу добавляют ориентировочный вес мебели и всего, что будет находиться в доме. Для надежности к итоговой цифре добавляют еще 15-20%.

На основании полученных результатов рассчитывается нагрузка на основание. После предварительных расчетов проводятся работы на стройплощадке. Основные этапы установки свайного фундамента:

1. Геологическая экспертиза. Определяется тип почвы, уровень залегания грунтовых вод.
2. Подготовка участка. Выполняется обустройство подъездных путей и путей для передвижения техники по строительной площадке. Если участок имеет неровный рельеф, то производится выемка грунта. После земляных работ на объект доставляют и складируют опоры и материалы для ростверка или обвязки.
3. Разметка. Выполняется геодезическая разбивка участка: размечают контур фундамента и точки забивки опор.
4. Монтаж. При помощи сваебойного оборудования сваю поднимают и устанавливают в вертикальное положение. После этого стержень погружают в почву на проектную глубину.
5. Выравнивание свай. После забивки всех опор их верхние части обрезают в один уровень при помощи навесной гидравлической установки — сваерезки.
6. Обвязка фундамента. Для усиления свайной конструкции опоры соединяют по периметру бетонным ростверком или стальным профилем — швеллером, двутавровой балкой.

Устройство цоколя

Дом, построенный на фундаменте из винтовых свай, выглядит как будто парит в воздухе на некоторой высоте от земли, из-за отсутствия привычного нашему взгляду под домом цоколя. Вокруг свайно-винтового фундамента для устройства цоколя можно использовать фасадные панели.

Для крепления фасадных плит понадобится легкий металлический несущий каркас, который в свою очередь крепится непосредственно к надземной части винтовых свай. С внутренней стороны фасадные плиты утепляются с применением долговечного утеплителя плит из минеральной ваты.

Монтаж цоколя

Специалисты рекомендуют не пренебрегать устройством фальш-цоколя. Он выполняет не столько эстетическую роль, сколько защитную. Пространство между винтовыми сваями в фундаменте необходимо закрывать от животных, снега, воды, мусора. Внешний вид и монтаж цоколя зависит от выбранного материала. Периметр можно отделать профнастилом, виниловым или металлическим сайдингом, кирпичом, декоративной штукатуркой.

По периметру цоколя обязательно предусматривают вентиляционные отверстия, которые отчасти контролируют влажность воздуха в доме.

В некоторых случаях цоколь дополнительно утепляют. Это необходимо, если половое перекрытие дома не имеет качественного утепления. Теплоизолянты для свайно-винтового основания должны быть жесткими (с плотностью выше 50 кг/). Чаще всего выбирают пенопласт или экструдированный пенополистирол.

Вывод

Как видим, свайно-винтовой фундамент вовсе не так уж прост и дешев, как частенько пишут. И применим далеко не во всех случаях строительства. Тем не менее, для тех, кто не боится приложить руки, его сооружение нередко оказывается проще и дешевле традиционного бетонного, а сам фундамент надежнее. Особенно это касается фундамента для небольшой своей бани, тут свайно-винтовой фундамент вне конкуренции. Еще он совершенно незаменим при сооружении причалов и эллингов для мелких плавсредств, для возведения небольших мостиков в частных владениях, беседок, нависающих над водой (см. рис. в начале статьи) и т.п.

На сваях имеет смысл возводить жилые дома с ограниченным сроком эксплуатации. Что касается пригодности свайно-винтового фундамента для заболоченных грунтов, плывунов и разного рода неудобий вроде косогоров, то в индивидуальном строительстве это преимущество весьма относительное, в гиблых местах не селятся. В целом, свайно-винтовой фундамент не строительная панацея и не эпохальное изобретение, но во многих случаях может выручить.

***

© 2012-2020

(Пока оценок нет)

• загородный дом
• камень и бетон
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

В каких случаях необходим свайно-ростверковый фундамент

Если оголовки опор обвязаны дополнительной горизонтальной балкой или ростверком, такой фундамент называют свайно-ростверковым. Его выполняют из металлопроката, древесины, железобетона. Его назначение – равномерно распределить вес постройки на все опоры. Он усложняет и удорожает строительство основания, но делает его надежнее и долговечнее.

Ростверк оправдан при возведении пристройки на винтовых сваях к кирпичному дому, особенно, если пристройку тоже планируется выполнять из кирпича.

Технология строительства каркасных домов предусматривает равномерное распределение массы сооружения на фундамент, поэтому строительство ростверка необязательно. Аналогичную схему имеют деревянные дома и срубы.

Виды и отличия

Ростверки подразделяются на три основных категории. Они могут быть монолитными сборными и сборно-монолитными. В настоящее время применяются следующие виды ростверков:

• Деревянный высокий;
• Металлический высокий;
• Свайный куст.

Деревянные высокие ростверки активно используются при осуществлении строительства небольших зданий, опирающихся на бетонный фундамент с винтовыми сваями.

К примеру, это могут быть каркасные дома. Для обвязки винтового фундамента применяется первый венец здания. Для этого применяются балки, изготовленные из дерева, бревна или брусья с различным диаметром.

Бревна соединяются с оголовками свай посредством анкерного крепления шпильками. Фундамент и подвязку разделяет специальная гидроизоляционная прокладка.

Также с этой целью применяется пенополистирол, бикрост или рубероид. Высокий ростверк, выполненный из металла, применяется в структуре различных утяжеленных конструкций.

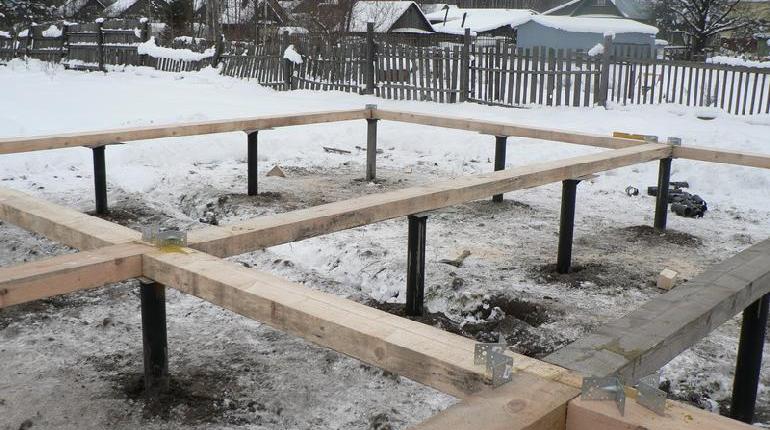

Ростверк на сваях — начало процесса

Для того чтобы сформировать такой ростверк ряды, состоящие из свай винтового типа которые соединяются посредством швеллеров или двутавровых балок.

Все соединения расставляются по точкам в строгом соответствии с ориентировкой на расположение несущих стен. Швеллер с самым большим диаметром применяют для того, чтобы усилить оси.

В том случае, если производится монтаж каркаса или постройки из металла, ростверки винтовых свай подвергаются не только сварке, но и дополнительной стяжке при помощи болтов.

Благодаря этому вся конструкция обретает дополнительную прочность. Кроме того применяется метод дополнительной страховки шва, которая препятствует формированию трещин и разрывов.

Свайный куст представляет собой такой вид ростверка, в котором применяются сразу несколько свай винтового типа. Их скрепление между собой производится в верхней части конструкции.

Погружение таких пучков в грунт производится на небольшом расстоянии друг от друга. Это обеспечивает эффективное распределение общей нагрузки, исходящей от колонн.
