Особенности расчета

Фундамент подразделяется на разные категории, в зависимости от выбора постройки и почвы.

Схема нагрузки на несущее основание

• Если говорить о несущем основании на сваях, то его используют редко, когда почва не слишком устойчива.
• Сваи погружаются ниже уровня промерзания грунта и создают мощное и надежное основание. Благодаря этому удается возводить даже многоэтажные здания.
• Более распространенным вариантом становится столбчатый фундамент. Это небольшие опоры, которые располагаются по периметру здания. Столбчатый фундамент — экономичное решение, которое подходит для небольших построек.
• Чтобы правильно выбрать определенный тип фундамента, нужно рассчитать нагрузку на него. Сделать это можно самостоятельно, главное знать некоторые простые детали.

Калькулятор фундамента под деревянный дом онлайн от 100срубов

— мелкозаглубленного ленточного армированного

— и монолитного свайно-ростверкового на буронабивных сваях

Расчёт стоимости онлайн не является коммерческим предложением. Расчет производится предварительно, в тестовом режиме.

мп длина ростверка см ширина ростверка всего см высота:

25 см шаг хомутов

40 см песчаная подушка под фундамент

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 ниток арматуры

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 100 120 штук количество бетонных буронабивных свай*

* параметры сваи: диаметр см, глубина см до ростверка

Материалы

Доставки и аренды

Работы

—————————————————————————————————————————————————-

в том числе фундаментные блоки -высота 0 1 ряд — 20 см 2 ряда — 40 см 3 ряда — 60 см 4 ряда- 80 см 5 рядов — 100 см 6 рядов — 120 см

в том числе фундаментные блоки -ширина 0 20 см 40 см

в том числе бетон см

Окончательная стоимость фундамента может быть определена специалистами 100срубов. Свяжитесь с нами по телефону 8(495)988-58-84

Этап I. Определение типа грунта

Чтобы определить тип грунта на участке, сегодня существует более десятка верных способов – и дедовских, и с привлечением современной техники. Самый простой из них – сделать несколько глубоких ям по всему участку и рассмотреть так называемый срез почвы. Причем буквально в пару метрах земля уже может быть другой – это нормально. И вот по таким результатам нужно сложить для себя геологическую картину – от нее и будет зависеть и глубина закладывания фундамента, и его вид.

А любой сухой грунт, хоть он песчаный или глинистый, имеет стандартную несущую способность от 2кг/см2. Вот на эту цифру и нужно ориентироваться при расчете ленточного фундамента. Так нагрузка и от бревенчатой, и от кирпичной бани остается все-таки в пределах нормы – еще и с каким-то запасом.

Если же у вас получается, что вес бани будет явно превышать это значение, и вы сомневаетесь, выдержит ли фундамент нагрузку – просто увеличьте ширину его ленты, и все, ведь нужно будет учитывать еще и расчет осадки ленточного фундамента с годами. Только после этого еще раз пересчитайте нагрузку на грунт – вес фундамента в этом случае изменится, и общее значение будет уже другим.

К слову, тяжелыми называются те грунты, что тяжело копаются – и их называют «плотными», т.е. обладающими низкой пористостью и неэластичность. А вот те, что копаются легко – это среднеплотные грунты, которые еще могут зваться пористыми, пластичными и текучими.

Немаловажное значение имеет и глубина промерзания почвы. Дело в том, что та земля, что находится ниже этой точки, уже уплотнена, как говорится, «дальше некуда» — и в этом состоянии она находится сотни лет. А вот тот грунт, что выше этой точки, всегда насыщен влагой и при сезонном размораживании увеличивается в объеме – пучится. Причем не менее чем на 10% — для фундамента это довольно ощутимо, как, впрочем, и для стен бани. Вот откуда взялось понятие максимальной деформации строительного материала, и вот почему так важно вычислить характеристику почвы и ее возможное пучение к весне, и на основе чего делается расчет ленточного монолитного фундамента – точный и надежный.

Подробнее о том, как выбирать фундамент в зависимости от типа почвы, можно узнать тут:

Онлайн калькулятор для расчета ленточного фундамента

Итак, какие результаты, потребные для расчетов, выдает этот калькулятор ленточного фундамента?

1. Площадь всего основания фундамента, а также объем бетона, который для него потребуется.
2. Общий погонаж и вес всей арматуры (калькулятор выдает даже результат в штуках числа вертикальных элементов и горизонтальных рядов).
3. Площадь опалубки вместе с количеством необходимых для ее обустройства пиломатериалов.
4. Конечную стоимость всех необходимых для сооружения ленточного фундамента стройматериалов плюс итоговую стоимость ленты. Такие данные онлайн калькулятора крайне желательно иметь при себе даже при заказе строительства под ключ.

Замечание. Полученный онлайн расчет цены ленточного фундамента не может быть абсолютно точным. Это ориентировочные данные, окончательная стоимость обычно определяется по месту, исходя из конкретных условий строительства.Еще один нюанс. При загрузке в калькулятор исходных данных необходимо помнить, что ширина стенки ленты не должна быть меньше ширины стенки строящегося дома.Последний узелок на память. При возведении стального каркаса при расчетах допускается использовать ребристую арматуру в качестве продольных прутьев, а в качестве вертикальных поперечин — гладкую.

Используя данный калькулятор ленточного фундамента, любой сможет сделать необходимые расчеты онлайн без особых усилий. И к тому же совершенно бесплатно.

Egor11 ← Калькулятор фундамента монолитная плита, его расчет и цена Расчет бруса для постройки дома в онлайн калькуляторе в кубах и штуках →

Выберите вид фундамента

ВЫБРАТЬ ХАРАКТЕРИСТИКИ БЕТОНА

ВВЕДИТЕ ПАРАМЕТРЫ ДЛЯ РАСЧЕТА ЛЕНТОЧНОГО И ПЛИТОЧНОГО ФУНДАМЕНТА

ВВЕДИТЕ ПАРАМЕТРЫ ДЛЯ РАСЧЕТА СВАЙНОГО ФУНДАМЕНТА

Перед расчетом рекомендуем ознакомиться с инструкцией.

Калькулятор предназначен для расчёта количества цемента, песка, гравия или щебня и воды для фундамента (ленточного, плиточного и свайного) из бетона М100 – М400 на основе Портланд цемента 400 и 500.

Смотрите калькулятор расчета стяжки пола, с помощью которого можно определить необходимый объем песка, цемента, воды и армирующего материала.

Калькулятор для онлайн расчет потребностей цемента, песка и воды на ленточный, плиточный или свайный фундамент. Для точного расчета перед началом всех действий ознакомитесь с инструкцией.

Установка опорного основания для дома – это наиболее ответственная операция, определяющая его долговечность. Особенность возведения объекта состоит в том, что он должен быть залит в один прием, поэтому точно рассчитать цемент на фундамент калькулятором, важен не только с точки зрения оптимизации расходов, но и с технологической. Качество работ по формированию проектно-сметных документов во многом определяет эффективность строительства.

Прежде, чем выполнить расчет массовой доли песка в бетоне, нужно определить потребность в нем самом. Фундаменты бывают разной формы, но наиболее востребованным является ленточный в форме перевернутой буквы «Т» с опорным основанием. Предположим проектную форму в таком виде с шириной 70 сантиметров на плоскости опоры. Толщина опорной части составляет 30 сантиметров.

Высота опорного основания по проекту составляет 1 метр. Сечение несущей части в данном случае может быть 50 сантиметров, чего достаточно для установки двухэтажного сруба. Кроме того, вместе с периметральной частью нужно произвести заливку для всех простенков внутри здания и опоры под печь или очаг.

Поочередно нужно посчитать количество заливки каждого этого элемента и суммировать результаты, помня о необходимости одновременного устройства всего опорного основания в целом. Далее, необходимо сделать расчет объема компонентов для приготовления бетона, марка которого должна соответствовать указаниям проектной документации.

Соотношение, наиболее часто используемое для приготовления бетона, представляется как 1:3:5 или 1:4:4 (портландцемент / песок / щебень), однако эти соотношения не учитывают ни влажности, ни фракции составляющих. А от этих данных зависит качество получаемого продукта. Для получения более точного соотношения можно воспользоваться тематическими таблицами из интернета, в которых включены более точные данные, но и они не дают гарантии получения качественного бетона.

В интернете приводятся многочисленные калькуляторы, помогающие более или менее точно рассчитать количество цемента и песка на фундамент дома в соответствии с проектом. Основой расчета является информация о проектной марке бетона. Для получения результата учитываются такие данные:

• ширина бетонной опоры;
• величина заглубления подземной части;
• высота цокольной части;
• длина ленты опорного основания с учетом перегородок.

• Расчет количества прутков арматы из различных материалов.
• Общую длину и марку вязальной проволоки.
• Рекомендуемые материалы и их количество, для изготовления опалубки исходя из проектной конфигурации.

Подобные калькуляторы хороши для первичного расчета затрат на цемент и другие материалы при изготовлении фундамента. Однако, обратим внимание на другую сторону вопроса. Предстоит уложить несколько десятков кубометров бетона, который нужно приготовить и залить в один прием.

При укладке нужно использовать специализированное вибрационное оборудование для уплотнения раствора. Необходимость использовать приборы для контроля горизонтальности опорной поверхности. При подготовке к заливке нужно устроить дренажный слой из песка и гравия, который также необходимо тщательно уплотнять виброплитами.

Учитывая высокую трудоемкость подготовительных мероприятий, начиная от рытья траншей под фундамент, а также сжатые сроки выполнения заливки основания, следует рассмотреть вариант организации подряда. В таком случае все работы будут выполнены профессионалами, владеющие всем комплексом оборудования, профессиональными навыками и технологиями.

Расчет количества бетонной смеси

Ленточный фундамент в первую очередь подбирается по площади, на которую передается нагрузка на грунт от постройки. Разные виды почвы способны воспринимать определенное давление, поэтому для начала нужно хотя бы знать, чем они представлены на вашем участке. За точку отсчета берут допустимую нагрузку на м2, умноженную на 1,2 – коэффициент запаса прочности на случай изменения условий эксплуатации фундамента.

Теперь, зная вес и размеры будущей постройки, можно простым делением вычислить ширину ленты. Как правило, она получается около 0,4 м, но монолит всегда должен быть толще несущих стен на 10-15 см. Высота фундамента – это сумма его заглубленной части, опирающейся на плотные слои почвы ниже точки замерзания, и цоколя. Последний обычно делают размером 0,4-0,5 м, но особо строгих требований здесь нет.

Расчет количества бетона для заливки монолитной ленты зависит от уже определенных ее габаритов и схемы основания. Оно может просто проходить по периметру под несущими стенами здания, иметь перемычки, обеспечивающие опору внутренним перегородкам, или вытягиваться в одну линию, как в случае с тяжелым кирпичным забором. Иногда под самонесущие конструкции, не передающие больших нагрузок, монолитный фундамент делают менее мощным, чтобы сэкономить на материалах. Тогда расчет соответствующей части основы выполняют отдельно.

Также в строительстве на слабых грунтах нередко используют ленточный фундамент Т-образного сечения вместо обычного прямоугольного. В любом случае здесь нужно только одно – подсчитать его кубатуру. Для этого применяют простейшую формулу: V = S·L, где: S – площадь монолитной ленты в разрезе, выраженная в м2, L – ее общая длина в метрах.

Параллельно с этим уже можно определить количество основных компонентов смеси для получения бетона нужной прочности. Для этого существуют стандартные таблицы с массовым и объемным соотношением цемента конкретной марки, песка, гравия и воды для затворения. Мы же приводим готовые цифры для 1 м3 бетона разной крепости.

В таблице расчет бетона на ленточный тип фундамента марки М200 приведен с учетом заполнителей рядового качества, для раствора от М300 и более – высокого. Для других типов цемента и гравия можно выполнить аналогичные вычисления все в тех же онлайн-калькуляторах. Готовые цифры останется только перемножить на кубатуру ленты – этого достаточно, чтобы определить количество стройматериалов и их суммарную стоимость.

Также вам предстоит подсчитать объем песка и щебня для подушки под ленточный фундамент. Здесь достаточно знать ширину траншеи, выкопанной с учетом толщины опалубки для бетона, и высоту отсыпки. Для легких одноэтажных построек или заборов можно заложить по 10 см песчаного и гравийного слоя. Под тяжелый дом подушка понадобится толще – до 60 см.

Последний этап – подбор арматуры и расчет ее суммарной длины с учетом нахлестов и схемы увязки, а также количества хомутов. Здесь проще воспользоваться функциональными онлайн-калькуляторами, которые одновременно определяют эти величины для выбранного фундамента. Полученным данным вполне можно доверять, поскольку они формируются в соответствии с основными требованиями СНиП.

Пример расчета

Возьмем простой ленточный фундамент для забора длиной 10 м. В каждом отдельном случае нужно учитывать вес ограждения, который зависит от выбранного материала строительства и высоты пролетов. Наша конструкция возводится из керамики, скажем, толщиной в полтора кирпича (38 см). На квадратный метр кладки без учета швов потребуется 189 блоков. На самом деле 153, но для упрощения расчета нагрузок строители принимают подобные допущения, поскольку вес у раствора и керамики примерно одинаковый.

Масса красного кирпича – 3,5 кг (мы выбрали одинарный полнотелый)? отсюда уже можно вывести основные нагрузки:

• Вес 1 м2 кладки: 189х3,5 = 662 кг.
• 1 п.м пролета высотой 2 м: 662х2 = 1324 кг.
• Давление на ленточный фундамент: 1324÷3800 = 0,34 кГс/см2.

Но несмотря на незначительную нагрузку, строители рекомендуют использовать для заборов бетон марки М200. Дальше выбираем габариты фундамента. В нашем случае подойдет мелкозаглубленная, но широкая лента, например, 50х20 см. Для более легких конструкций с хорошей парусностью (из профнастила или шифера) ее лучше сделать узкой и глубоко зарытой в грунт.

Все исходные данные есть, можно выполнять расчет:

• Площадь монолитной ленты в разрезе: 0,2х0,5 = 0,1 м2.
• Объем заливки: 0,1х10 = 1 м3.

Выбираем данные для бетона М200 из приведенной выше таблицы или используем упрощенную пропорцию для компонентов раствора: на 1 часть ПЦ М400 понадобится 2,5 ч щебня фракции 5-20 мм и 4,2 ч песка.

Как самому рассчитать бетон для фундамента

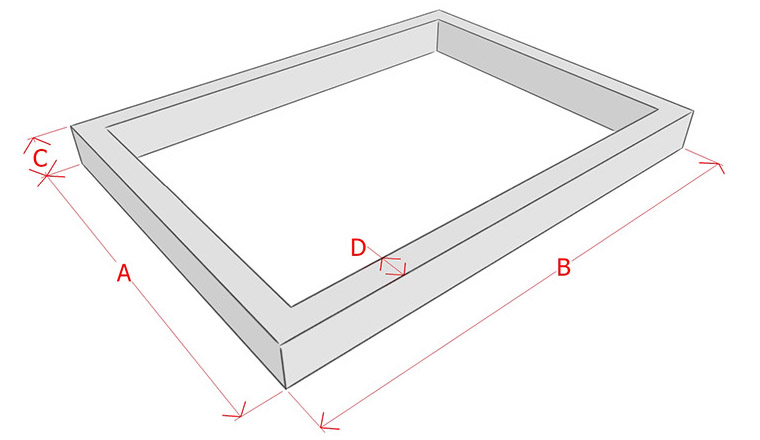

Определить кубатуру смеси можно самостоятельно, применяя простейшие формулы. Для этого нужно знать ширину ленточного фундамента, его высоту и общую длину. Длина ленты определяется как сумма периметра и несущих простенков. Высота складывается из надземной части и глубины заложения, ширину берут из предварительного расчета несущей способности фундамента.

Условно примем ширину равной 0,3 м, высоту – 1,6 м, длину – 40 м. Бетон рассчитывают как объем параллелепипеда:

V = 0,3 х 1,6 х 40 = 19,2 м3.

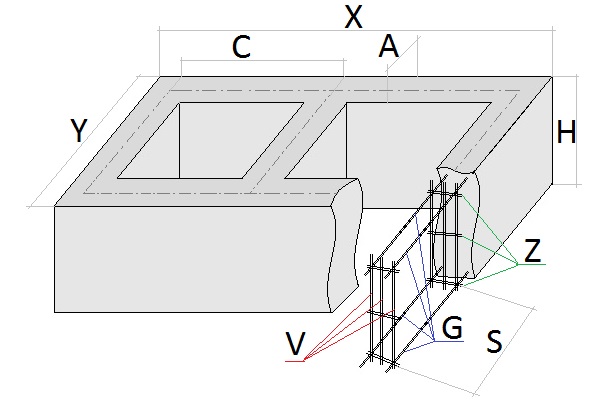

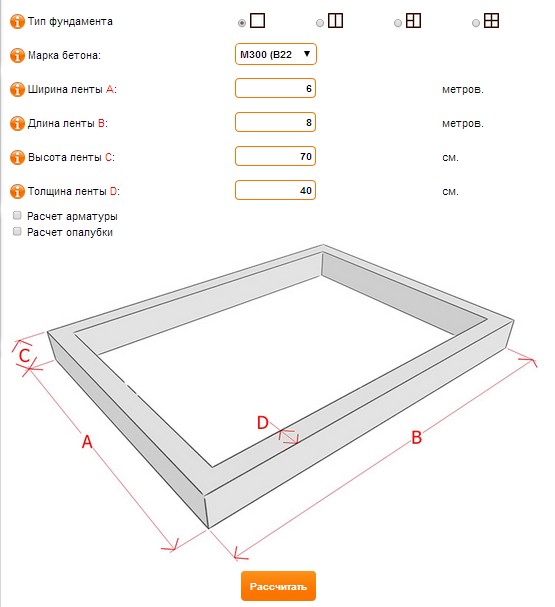

Чтобы упростить расчет количества бетона и избежать при этом ошибок, можно использовать программу-калькулятор. Для этого готовят стандартные исходные данные:

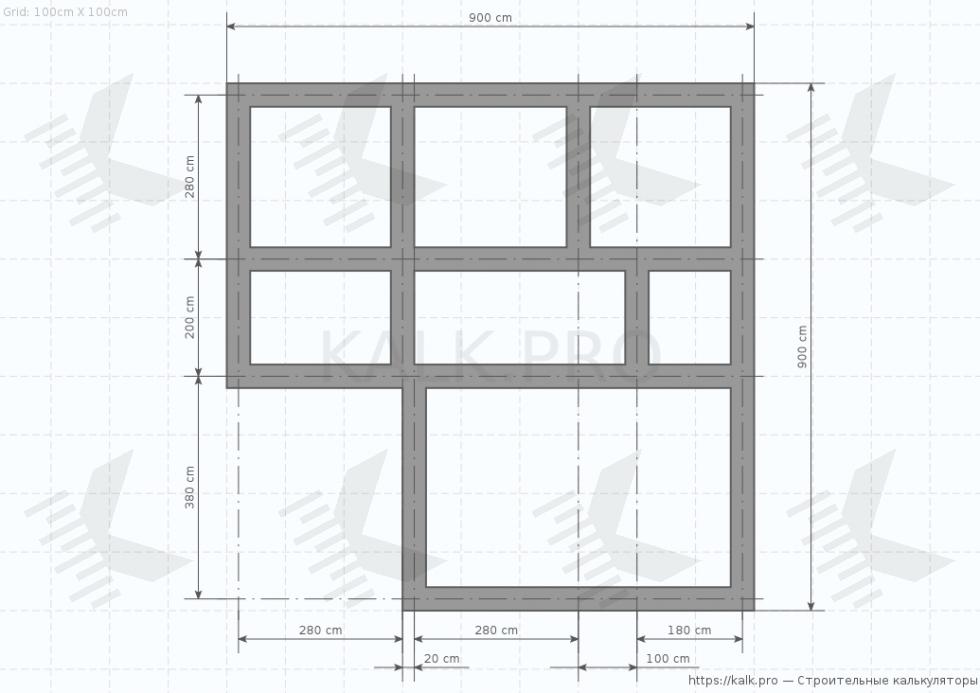

• схему ленточного основания;
• длину и ширину дома;
• ширину и высоту ленты.

В программе указано, в каких единицах следует выражать линейные параметры. Обычно калькулятор позволяет рассчитать не только бетон: параллельно выполняется расчет профиля, длины и общего веса арматуры, размеров опалубки, объема теплоизоляционных материалов

В качестве примера предлагается определить количество расходных материалов, необходимых для того чтобы заложить основание под дачный однокомнатный домик. В калькулятор вводят параметры из таблицы 1.

Таблица 1

После введения данных выбирают опции – например, расчет арматуры или опалубки. Есть программы, в которых арматура рассчитывается по умолчанию, на основании размерных параметров и в соответствии со строительными нормами СНиП 52-01-2003.

В результате вычислений калькулятор выдает сформированные в виде таблицы результаты.

Таблица 2

Если выбрана дополнительная опция расчета арматуры, то калькулятор выкладывает следующую информацию: минимальный диаметр продольных арматурных прутьев, число рядов арматуры в каждом поясе, наименьший диаметр поперечных хомутов, шаг арматуры, ее общую длину и вес.

Расчет опалубки предусматривает вычисление кубатуры пиломатериалов, необходимых для создания формы, в которую будет залит бетон. Толщина досок определяется на основании ГОСТ Р 52086-2003, размеры досок и их количество рассчитываются в зависимости от того, насколько велик фундамент.

Расчет объема раствора под ленточный фундамент для ограждения

Этот тип основания используют, чтобы установить забор практически из любого материала. В качестве него используется бетон, кирпич, металл, дерево. Чтобы получить основание высокого качества, учитывают плотность грунта, глубину его промерзания, уровень расположения грунтовых вод. Так как забор считается легким сооружением, в его основание обычно заливают «тощий» бетон марки марки 150. При условии легкого или скального грунта пригодна бетонная смесь марки 100 с невысоким содержанием цемента. На участках со сложным рельефом и рыхлым грунтом желательно использовать 200-й бетон.

Чтобы рассчитать объем смеси, нужно для начала выяснить габариты ленты. Ее длина соответствует протяженности забора, ширина чаще всего составляет 0,4 м. Средняя глубина ленточного фундамента для забора — 0,5 м. Она является оптимальной для деревянных и металлопрофильных ограждений. Для более массивных конструкций делают фундамент глубокого заложения, проходящий ниже уровня промерзания грунта (обычно разница составляет 30 см).

Пример расчета

Требуется изготовить основание под забор из армированных бетонных блоков общей длиной 25 м. Ограждение устанавливается на участке с пылеватым песчаным грунтом, промерзающим на глубину 1,5 м. Бетон для заливки ленты считают так:

Н = 25 х 0,4 х (1,6 + 0,3) = 19 м3.

Если смесь будет изготавливаться самостоятельно, следует помнить: фундамент будет прочным лишь при условии составления рецептуры бетона в соответствии со строительными нормами.

Калькулятор от ПРО100СТЕН рассчитает и проверит все за вас, выдав максимально точный и информативный результат. Для этого понадобится самый минимум вводимых данных, а развернутый результат избавит вас от многочисленных дополнительных расчетов. Искренне надеемся, что представленные калькуляторы будут помогать вам в строительной сфере так же часто, как и нам самим, и станут вашим ежедневным и незаменимым помощником.

Калькулятор бетона

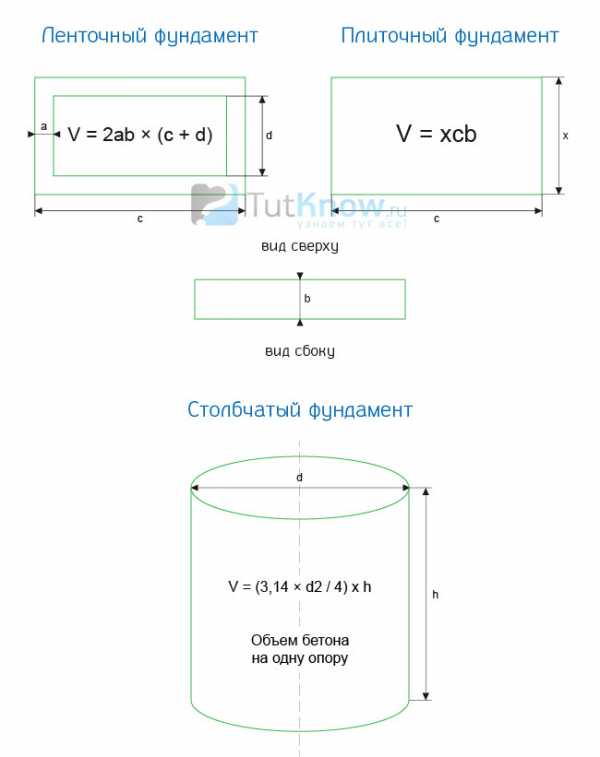

Рассчитать фундамент можно самостоятельно, зная формулы объемов геометрических фигур. Но если нет времени проводить вычисления, и есть риск ошибиться? Ошибка в большую или в меньшую сторону – это в любом случае убытки. Не хватит бетона – дозаливка приведет к отслоению.

Излишек бетона – это потеря ваших денег. Рассчитать стоимость фундамента и точное количество бетона поможет вам калькулятор фундамента. Это простой и нужный сервис, разработанный нашей компанией.

Калькулятор бетона на фундамент

Достаточно ввести в соответствующие графы необходимые параметры, нажать кнопку «Рассчитать объем и стоимость», и заказать у нас необходимое количество бетона.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

• Типа фундамента (плитный, свайный, ленточный).
• Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
• Веса самого здания (типа используемого строительного материала, этажности).

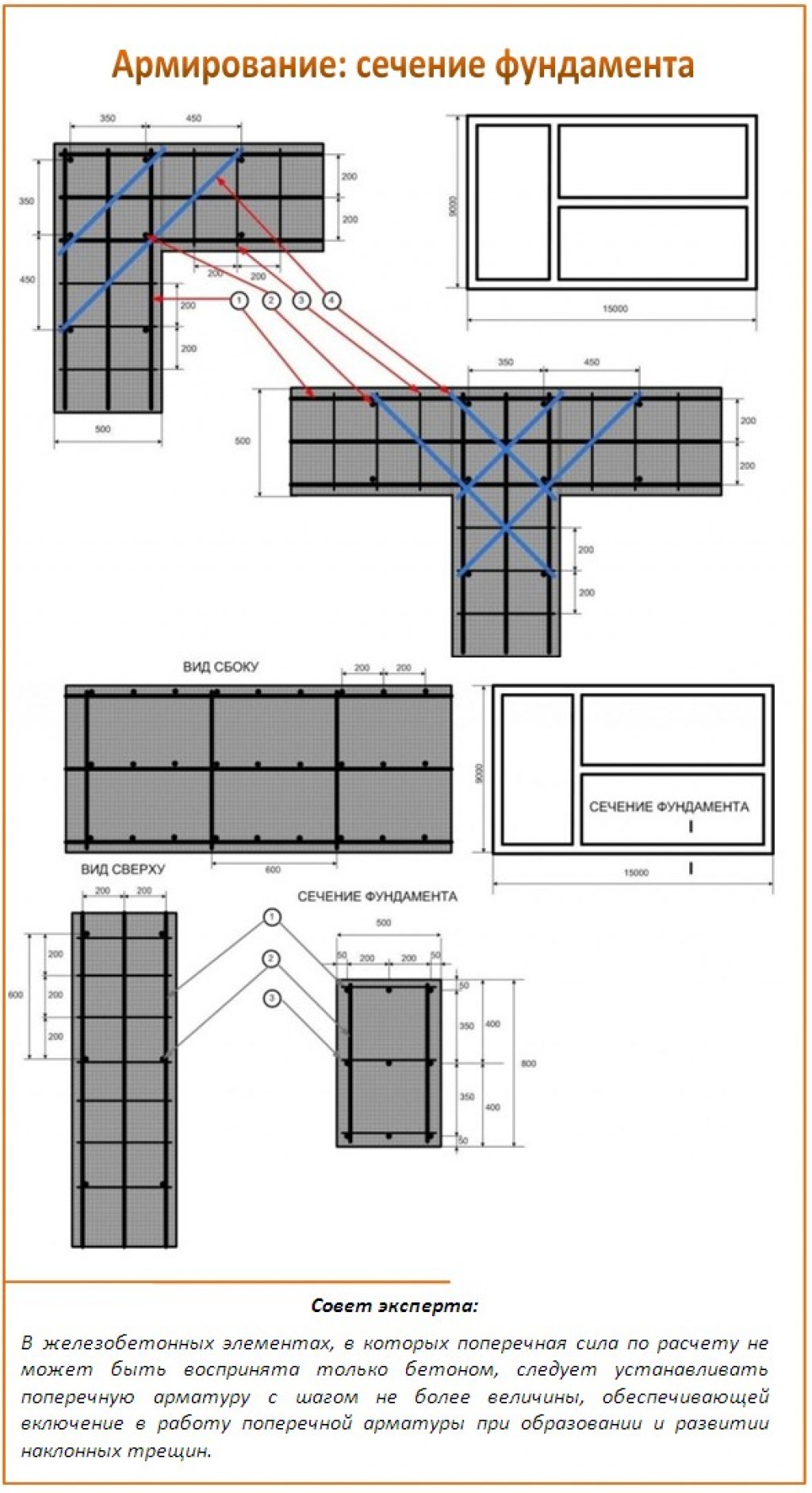

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

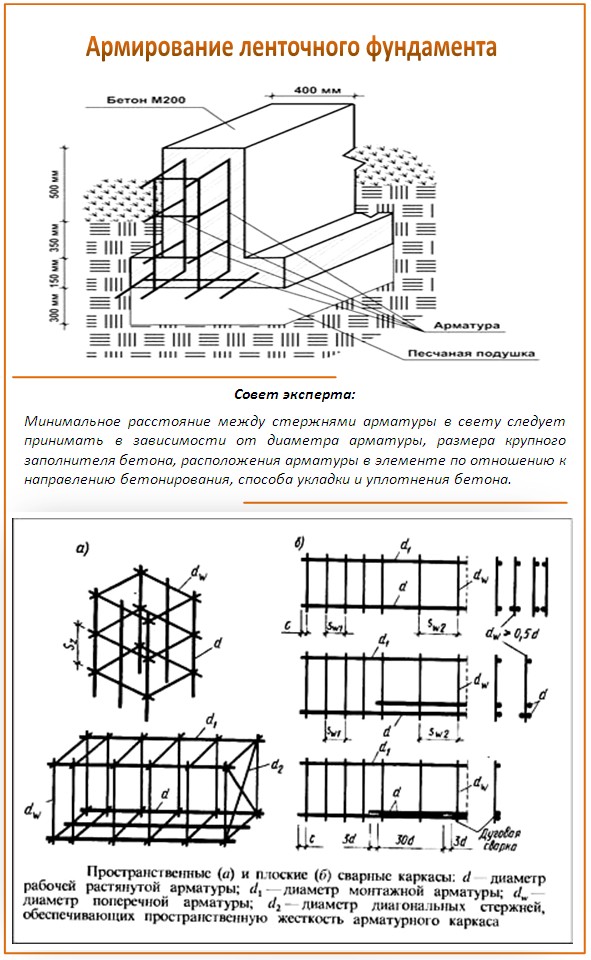

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов. Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см.

Расчет диаметра продольной рабочей арматуры

Стоит отметить, что если высота ленты фундамента более 70 см, то нужно добавлять конструкционные продольные ряды арматуры, их называют противоусадочными рядами и они помогают удерживать каркас в правильном положении. Диаметр конструкционных стержней арматуры обычно составляет от 8 до 10 мм.

Количество конструкционных продольных рядов зависит от высоты ленты. По СНиПу, расстояние между конструкционными рядами арматуры не должно превышать 40 см.

Количество рядов конструкционной арматуры, в зависимости от высоты ленты:

• До 70 см – без конструкционной продольной арматуры.
• 71-90см – 1 ряд конструкционной арматуры
• 91-130 см – 2 ряда
• 131-170 см – 3 ряда.
• 171-210 см – 4 ряда.

Предлагаем ознакомиться Можно ли мыться в бане когда болеешь

Общая площадь сечения рабочей продольной арматуры должна быть как минимум 0.1% от площади сечения фундамента, то есть одна тысячная от сечения фундамента. Минимальный диаметр рабочих арматурных стержней – 12 мм.

Пример: высота ленты фундамента – 100 см, ширина – 40 см.

• Площадь сечения ленты – 4000 см2.
• Находим требуемое сечение рабочей арматуры – 4000/1000 = 4 см2.

Далее по таблице подбираем арматурные прутки требуемого диаметра, в зависимости от схемы армирования – 4 или 6 рабочих стержней.

В нашем случае это 4 прутка 12-го диаметра, так как в таблице ближайшее подходящее значение 4,52 см (452 мм).

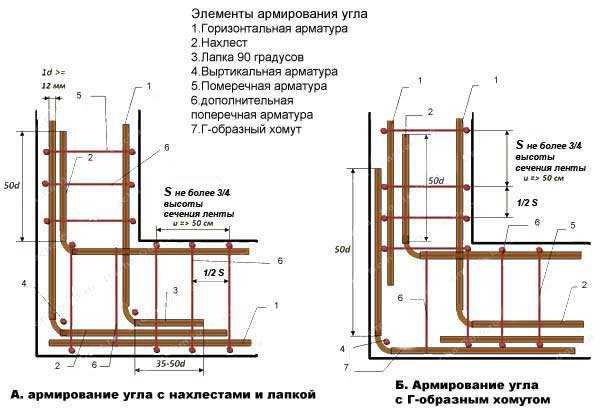

Стоит отметить, что рабочие стержни продольной арматуры должны быть одного диаметра, но в случае, если у вас не хватает требуемой арматуры, то самые толстые стержни нужно располагать в нижнем ряду.

Нахлест стержней продольной арматуры должен составлять 40 диаметров арматуры, то есть 40*12=480мм.

Расстояние между хомутами (прямоугольными рамками) составляет 500 мм, а на углах – 300 мм.

Какие данные нужны для расчета?

В большинстве случаев кубатуру фундамента принято считать равной внутреннему пространству опалубки. Отсюда логически вытекает, что, узнав максимально точный объем опалубки, вы одновременно узнаете и точную кубатуру фундамента.

В зависимости от проекта, конструкция опалубки может быть:

• плитной;
• ленточной;
• столбчатой.

Таблица состава бетонной смеси.

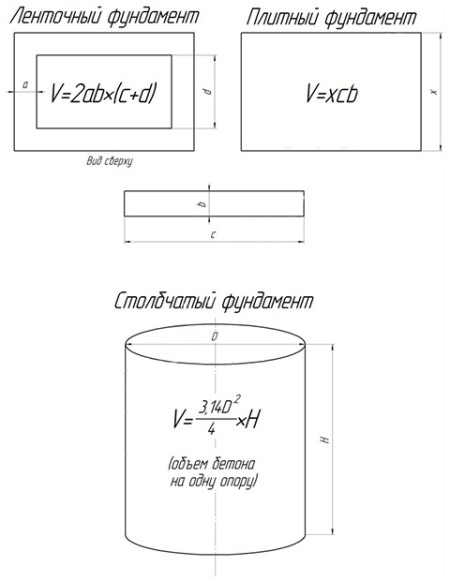

Зная размеры опалубки, расчет кубатуры фундамента можно выполнить предварительно или же после ее монтажа с помощью проведенных измерений. Второй вариант даст более точные результаты, поэтому при заливке основания покупным бетоном лучше пользоваться именно им

С помощью первого варианта можно обзавестись всеми необходимыми стройматериалами до начала работ, что очень важно, если предполагается изготовление бетона непосредственно на стройплощадке

Независимо от выбора варианта, для его выполнения понадобятся следующие данные:

• длина траншеи;
• ширина траншеи;
• высота опалубки.

Для каждого вида опалубки определение ее объема имеет свои особенности, которые обязательно следует знать. Для максимально точного определения необходимого объема бетона нужно высчитать кубатуру армирующей сетки и уменьшить на ее значение полученную кубатуру фундамента. Но на практике такой подсчет армирующих поясов редко выполняется даже профессиональными проектными организациями. Для одно- или двухэтажных частных домов объем уложенной в их основание арматуры не бывает настолько большой, чтобы нельзя было опустить его значение без особого ущерба для точности производимых подсчетов.

Что такое плитный фундамент?

Люди во все времена старались строить свой дом на прочном каменном основании. Именно этот подход давал надежность и долговечность построенным зданиям. И именно он привел к проектированию и строительству на плитных фундаментах.

Плитным фундаментом принято называть конструкцию основания под здание, имеющую вид железобетонной монолитной плиты, располагающейся в границах периметра здания, а чаще несколько выходящую за них.

Существует два вида таких фундаментов:

• сборные, собранные в единую плиту из готовых заводских блоков или плит;
• монолитные, изготовленные непосредственно на стройплощадке и представляющие цельную жесткую конструкцию из армированного бетона.

плита сооружается из готовых железобетонных плит, произведенных на ЗЖБИ – заводе железобетонных изделий. Для изготовления могут применяться плиты типа:

• ПД – плита дорожная;
• ПДП – дорожная для покрытий;
• ПДГ – дорожная с рифленой поверхностью;
• ПДН – дорожная с напряженной арматурой;
• ПАГ – аэродромная и мн. др.

Сборный фундамент из плит хорошо держит нагрузку на сухих, прочных и непучинистых грунтах. А лучше всего они работают на грунтах с мелко- или крупнообломочной каменной структурой. Для этого вида оснований желательна небольшая глубина промерзания грунтов. Поэтому чаще сборные плиты используются для строительства в южных районах страны, где грунт не замерзает или глубина промерзания незначительная.

Но стоит только супесчаному, глинистому, а особенно лессовому грунту немного подмокнуть, например, от тающего снега или затяжных осенних дождей, так немедленно начинаются проседания отдельных плит и после этого трещат стены и перекрытия дома.

• Плитный является огромным искусственным плоским камнем высокой прочности. Прочность монолитного фундамента на сжатие обеспечивается использованием соответствующей марки бетона, а на изгиб – его арматурным каркасом.
• Конструкцию каркаса изготавливают из арматурных стержней нужного диаметра и марки стали, пользуясь данными ГОСТ 5781. Можно делать каркас из композитных материалов – стекло или углепластика. Часть композитной арматуры изготавливается на основе базальтового волокна.
• На месте стальной каркас сваривается электросваркой или связывается мягкой стальной проволокой. Композитный каркас только вяжется проволокой, точно так же, как и стальной.
• Арматурный каркас имеет вид пространственной конструкции, в которой арматура расположена во взаимно перпендикулярных направлениях и образует две плоскости в виде горизонтальных сеток. Его схема определяется при проектировании.
• Размер ячейки этих сеток рассчитывается при проектировании и находится в пределах 200 х 200 – 300 х 300 мм. Арматуру используют диаметром 12 – 16 мм.

Виды плитного фундамента

Каркас устанавливается на пластиковых «стульчиках» – опорах. Их высота обеспечивает точное расстояние от нижней и верхней плоскостей фундамента, и составляет 50 мм. Каркасы монтируются так, что бы расстояние от их краев до опалубки так же было по 50 мм. Этот промежуток при заливке и уплотнении бетона образует специальный слой, защищающий арматурный каркас от коррозии. После застывания бетона и набора им прочности, заданной расчетом при проектировании монолитный фундамент готов к возведению здания.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Сбор нагрузок на грунт (F)

Вес сооружения

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Учет состояния грунта

Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.

Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.

Значения сопротивления нагрузке для некоторых типов грунта:

Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.

С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).

При определении заглубления фундамента важную роль играют такие параметры состояния грунта:

1. Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
2. Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
3. Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.

Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.
