Обратная засыпка фундамента внутри и снаружи – основные правила

ЧТО ИСПОЛЬЗУЮТ В КАЧЕСТВЕ НАПОЛНИТЕЛЯ

Вариантов для засыпки немного. Обычно речь идет о следующих наполнителях:

• грунт, который изъяли до этого в месте прокладки коммуникаций;
• песок;
• глина;
• суглинок.

Глина, в свою очередь, не пропускает воду, ее слой создает практически непроницаемый барьер для нее, но при этом материал плохо переносит морозы. Преимущество грунта, который ранее изъяли из траншей или котлованов, только в том, что он уже есть на месте. То есть его не требуется вывозить, а потом закупать другой материал для наполнения.

Использовать плодородный слой почвы для засыпки не рекомендуется. В нем всегда большой удельный вес органики, которая начинает разлагаться. Через некоторое время это заканчивается ненужной и даже опасной усадкой грунта.

Инструкция к калькулятору

Исходные данные

Длина траншеи (L) — длина одной траншеи или сумма разных отрезков. Например, для рисунков L = L1 + L2 + L3 + L4/

Глубина (Н) и высоты (Н1, Н2 и Н3) — толщины засыпки для соответствующей ширины.

Ширина (A, B, C, D, E, F, G, I) — ширина засыпки до ее изменения.

Площадь (S) — площадь засыпки во внутренней плоскости котлована.

Цена 1 т песка — затраты на покупку 1 т песка.

Результат

Объем засыпки — объем, который нужно заполнить уплотненным песком.

Масса песка — количество песка, которое требуется привести на стройплощадку.

Требуемый объем песка — объем песка в рыхлом состоянии, который необходимо привести.

Стоимость — общие затраты на покупку песка.

Как правильно выполнить подсыпку

Подсыпка грунта производится по периметру всего фундаментного пояса дома, подготовленным грунтом определенной влажности заполняется свободное пространство между фундаментом и стенками траншеи (котлована) внутри и снаружи фундаментных конструкций.

Подсыпки земли выполняется по наружному и внутреннему периметру дома, при этом толщина слоя не должна превышать высоты 30-50 см. Засыпанный слой грунта проливается цементным молочком и утрамбовывается. Работы ведутся одновременно внутри и снаружи. Пазухи котлована заполняются грунтом послойно, каждый слой проливается раствором цементного молочка.

Послойное трамбование песка

В доме предусматривается устройство цоколя, подвала или подземного технического этажа? В этом случае разрешается не выполнять внутреннюю засыпку фундамента дома, или выполнить частичное заполнение пазух землей.

Глубина внутренней засыпки напрямую зависит от типа фундамента и возведенного ростверка. В ленточном фундаменте высота обратной засыпки внутри периметра здания ограничивается уровнем продухов, либо выполняется на высоту цокольного перекрытия.

Для столбчатых и свайных фундаментов пазухи котлована или траншеи засыпаются внутри на всю высоту. Для дома предусмотрен высокий цоколь? Тогда внутри проводится дополнительная обсыпка конструкций с уклоном от внутренней стены основания.

Верхний слой почвенной засыпки в утрамбованном состоянии должен достигать уровня отмостки.

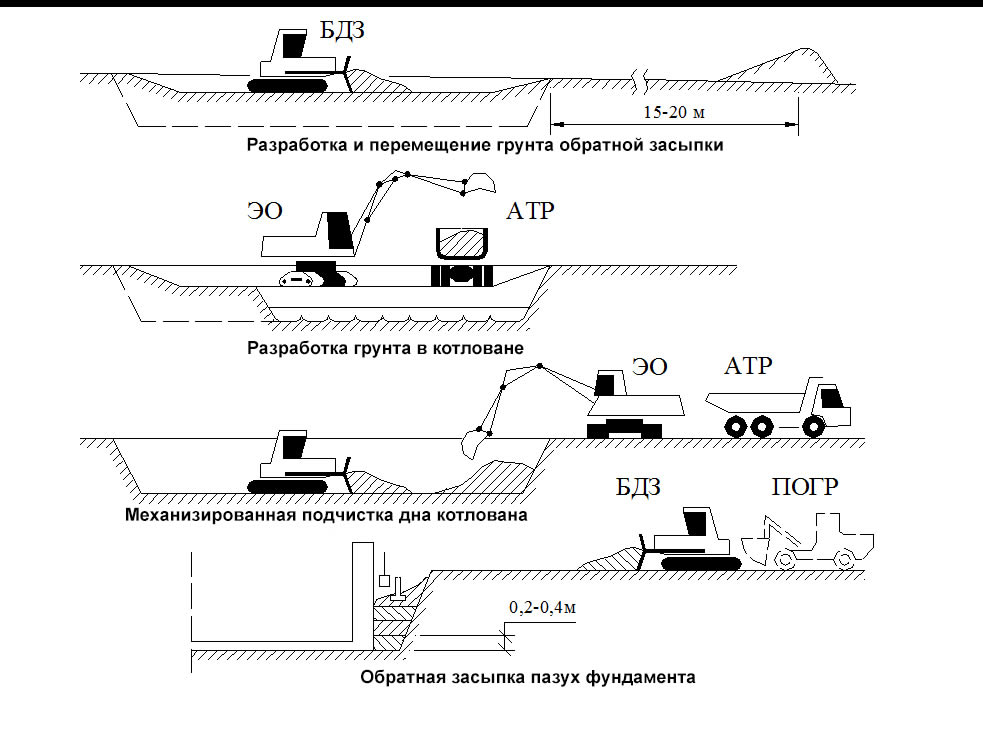

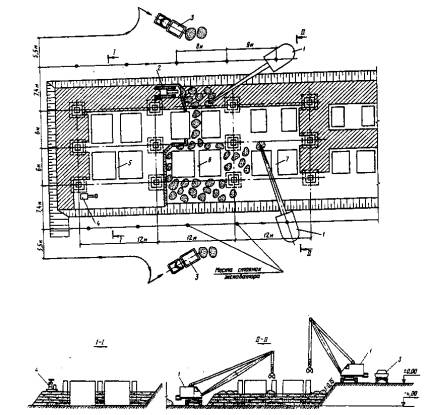

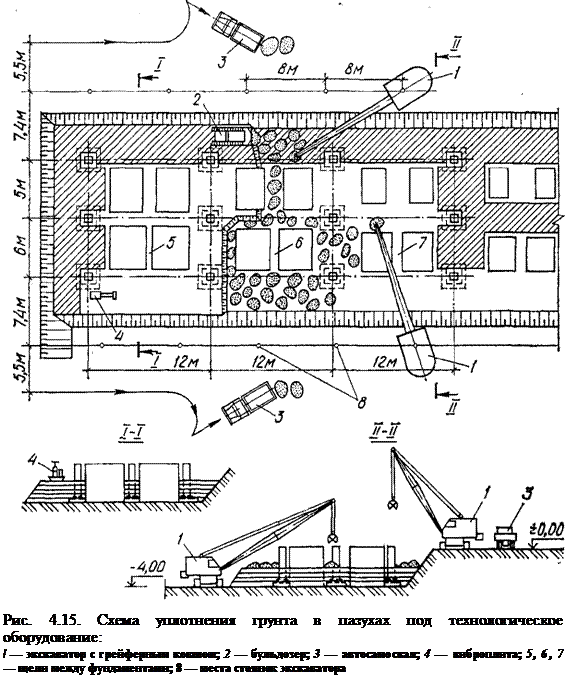

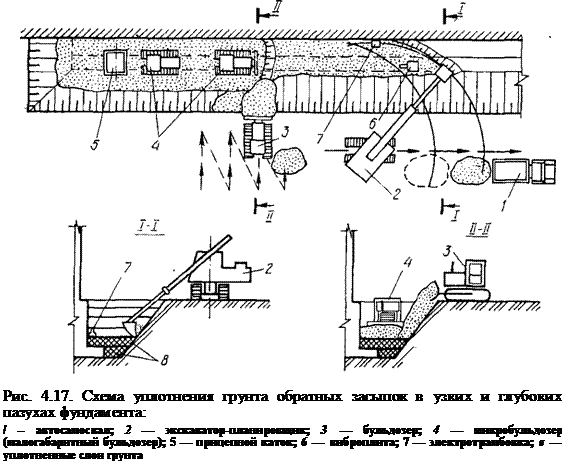

Засыпка габаритных пазух котлована внутри и снаружи может выполняться с помощью специальной землеройной техники. При механической засыпке пазух особое внимание следует обратить на послойное трамбование грунта. Плохо утрамбованная засыпка грозит проседанием грунта по всему периметру фундаментного пояса дома. Посмотрите видео, как выбрать материал для засыпки и произвести ее при строительстве.

Засыпка снаружи

В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:

• обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
• утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
• скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).

При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

Материалы

Возможность промерзания прилежащего к фундаменту грунта снаружи присутствует всегда. Поэтому, несмотря на утепление отмостки, пазухи траншей заполняются снаружи песком, ПГС или щебнем в зависимости от УГВ. Для нормальной эксплуатации бетонных конструкций необходима плотность оболочки 0,95 единиц, поэтому нерудные материалы насыпают слоями 10 – 20 см, уплотняют виброплитой, ручным инструментом. Проливка песка не рекомендуется ,т.к. существует опасность размытия нижних слоев (актуально для пылеватых почв).

Поэтому при обратных засыпках песком нужно обильно увлажнить материал перед его укладкой в пазухи. Естественная усадка занимает время, поэтому лучше арендовать либо изготовить самостоятельно виброплиту, сократив время трамбовки до минимума.

При высоком УГВ или возможности его сезонного подъема нужно использовать щебень. Гравийный материал уступает этому нерудному продукту по основной характеристике – лещадности. Поэтому возможна усадка в процессе эксплуатации, приводящая к деформации отмостки.

Расчет объемов грунта при выполнении траншей для въезда в котлован

Для обеспечения въезда в котлован и выезда из него устраивают как минимум две траншеи (съезда-выезда). Ширина траншеи (Вr, м) принимается в зависимости от ширины планируемых для заезда в нее строительных и транспортных машин.

При одностороннем движении ширину траншеи по низу принимают равной Вт = Вт1 = 4,5 м, а при двухстороннем движении ширину траншеи по низу, принимают равной: Вт = ВТ2 =6 м.

Объем земляных работ (VТВ, м 3), при устройстве траншеи съезда определяют по формуле:

VТВ = (Н2 ( 3Вт + 2mН(m? — m)/ m?) * (m? — m) / 6(16)

где:

Н — глубина котлована, м

Вт — (Вт1 и Вт2) ширина траншеи по низу, м

m — коэффициент заложения откоса котлована

m? — коэффициент заложения откоса траншеи.

VТВ = (4(3 * 6 + 2 * 0,98) * 9,75) / 6 = 130 м3

Как подобрать материал

Перед началом работ, важно знать, чем выполнять обратную засыпку фундамента. Ввиду специфики прохождения процесса, в строительстве используют следующие материалы:

1. Горные породы осадочного типа (песок).
2. Измельченные (глина).
3. Грунт или почву с места строительства, где вырывали траншею.

Каждый из вышеперечисленных материалов обладает своими особенностями и преимуществами. Используя в обратной засыпке фундамента песка, можно избежать побочных эффектов от вспучивания земли с наступлением холодного сезона. Это связано с высоким показателем водопроницаемости, в особенности если дополнительно используется смесь гравия или щебня. В результате, вся влага с объекта будет стекать в прорытую траншею. Как результат, гидроизоляция заложенного фундамента будет испытывать чрезмерные нагрузки и может повредиться со временем, а несущая функция снизится.

Однако подобную сложность возможно разрешить, соорудив отмостку. Ее сооружают плотно к будущему дому по всей территории. Это позволяет исключить попадание влаги в почву около основания, что ликвидирует возможное размытие. Конструкцию можно соорудить самостоятельно с использованием бетонной смеси. В качестве альтернативы можно взять гидроизоляцию с подстилающим материалом. Однако второй вариант не предполагает полную защиту от влаги.

Рекомендовано создать дополнительный водоотвод для влаги, стекающей по отмосткам, либо изготовить систему дренажей.

Используя глину для засыпки, реально сделать качественную защиту фундамента от попадания грунтовых вод. Также разрешается использовать суглинки с добавлением супесий. Главное проследить, чтобы структура была плотнее чем почва, окружающая строительные объект. Однако глина под воздействием внешних факторов может начать впитывать влагу, что негативным образом скажется на фундаменте и его характеристиках.

Основным преимуществом использования грунта является отсутствие необходимости вывоза за пределы стройплощадки. Если остается неизрасходованная почва, ее можно применить для внешнего обустройства или в разработке ландшафтного проекта.

Чтобы обезопасить себя от возникновения сложностей в будущем, недостаточно знать, что такое обратная засыпка фундамента, требуется детально ознакомиться с технологий выполнения и следовать строго инструкции.

Влажность

Для обратной отсыпки следует использовать только грунт, имеющий определённую влажность. Данный показатель зависит от типа материала и его состава. Так, если засыпка внутренних полостей производится песком или супесью, то процент влажности в данном случае не должен превышать 15. Для более тяжёлых и плотных грунтов – песчано-гравийной смеси, суглинка и глины, — данный показатель может быть несколько выше – до 20%. При этом нижний порог влажности не должен быть менее 12%.

Связано наличие таких ограничений с зависимостью между уровнем влажности материала и его плотностью. Чересчур сухой грунт будет рассыпчатым и рыхлым, трудно поддающимся уплотнению. Слишком влажный материал может стать источником повышенной сырости внутри фундамента со всеми вытекающими отсюда негативными последствиями.

Отвалы грунта вокруг строительного котлована

Плотность

Показатель плотности грунта также во многом влияет на качество внутренней отсыпки пустот в основании здания. Чем менее она плотна, тем меньше её защитные свойства: такая засыпка хуже противостоит проникновению подпочвенных вод, придаёт меньше устойчивости несущим конструкциям фундамента.

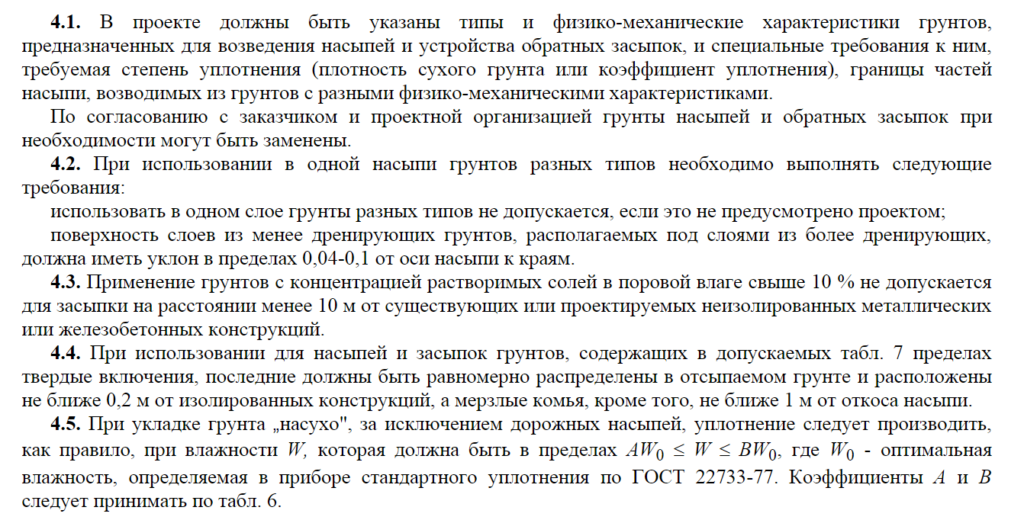

Согласно СНиП, плотность засыпного грунта должна составлять не менее 90 – 95% от первоначальной плотности нетронутого грунта на площадке строительства. В реальности такой показатель можно достичь лишь при использовании тяжёлого грунта – песчано-гравийной смеси, глины и суглинка, либо при тщательном, послойном уплотнении отсыпки из песчаного грунта.

Для проведения отсыпки рекомендуется использовать не карьерный строительный или промытый речной песок, а обычный песок, добытый из-под почвы. Он имеет в своём составе мельчайшие включения глины и прочих связующих элементов, что позволяет ему со временем уплотняться, образуя связи между отдельными своими частицами.

Зачем выполнять обратную засыпку фундамента

Обратная засыпка фундамента землей – эта технологическая операция, обязательная для объектов, фундамент которых устанавливался в траншее или котловане.

Существует специальная технология выполнения работ по засыпке пазух фундамента, которая регламентируется нормами СНиП «Земляные сооружения, основания и фундаменты».

Как правильно засыпать фундамент построенного дома, какие бывают виды засыпки – постараемся разобраться в этой статье.

Сроки начала работ по обратной засыпке пазух

После заливки ленточного фундамента дома нельзя продолжать работы по утеплению, облицовке, необходимо дождаться, пока фундаментное основание наберет проектную прочность. Для набора прочности фундаментная конструкция должна отстояться не менее 28 дней, только после этого можно продолжать работы по строительству дома.

Фундамент с обратной засыпкой

Существующая технология устройства ленточного фундамента дома не разрешает демонтаж опалубки ранее, чем через 14 дней после завершения бетонирования опорных элементов основания, но даже после снятия опалубочных щитов, проводить засыпку фундамента не разрешается.

Если на строящемся объекте предусмотрено устраивать цоколь, работы по возведению цокольного этажа требуется полностью закончить до начала обратной засыпки пазух фундамента.

Заполнение грунтом пазух фундаментов производится после выполнения комплекса монтажных работ по укладке плит перекрытий и гидроизоляционных работ.

Грунт для засыпки: требования к материалу

Приступая к работам по обратному заполнению пазух ленточного фундамента, стоит использовать природный грунт, который извлекался при копке траншей или котлована.

Эту землю складируют в кучах недалеко от строительной площадки, чтобы применить в качестве засыпки фундамента.

По СНиП требуется, чтобы грунт, предназначенный для засыпки пазух ленточного фундамента, имел одинаковую структуру и влажность с почвой на строительной площадке.

Использование для подсыпки фундамента дома ранее выбранного из траншей грунта, позволяет значительно сэкономить средства на вывоз грунта со строительной площадки. Использование песчаных смесей или гравия для проведения работ по заполнению пазух  не рекомендуется, но существует одно исключение – очень узкие щели разрешается заполнять гравийно-песчаной смесью, а не землей.

Обратная засыпка песком

Если обратная засыпка пазух траншей (котлована) все же производится песчаной смесью, требуется проверить коэффициент уплотнения, который должен приближаться по значению к коэффициенту уплотнения природного грунта на участке застройки в естественном состоянии.

Очень важно помнить, что не допускается применять для обратной засыпки почвы, содержащие чернозем, и верхний плодородный слой.

Почему важна влажность грунта

Влажность почвы – это основной показатель, который оказывает огромное влияние на качество выполненной обратной засыпки стенок траншей или котлована. Ранее вынутый из котлована грунт, который складируется недалеко от строительной площадки, может изменить свою влажность. Это происходит от впитывания влаги атмосферных осадков (дождевая вода, туман, росы) или выветривания.

Почва естественной влажности

Для подсыпки допускается использовать почву естественной влажности, поэтому пересохший или водонаполненный грунт следует дополнительно подготовить для работы. Тяжелые и сухие грунты предварительно размачивают, но не обыкновенной водой.

Для проведения процедуры размачивания грунта готовят специальное цементное молочко, затворяя воду небольшой порцией портландцемента.

Влажность грунта должна составлять от 12% (тонкие пески, глинистые породы) до 20% (тяжелые почвы). Если показатели влажности грунта выше этих значений, почву предварительно подсушивают, равномерно перемешивая несколько раз.

Особенности засыпки и трамбовки грунта:

• Для качественного выполнения трамбовки необходимо использовать специальную технику и оборудование, которые позволят добиться оптимальной плотности грунта и обеспечат долговечность строений и длительный срок службы коммуникаций;
• В зависимости от имеющихся подъездов и доступа ко всем частям объекта для доставки грунта используют различную спецтехнику (автосамосвалы, экскаваторы и др.);
• Выравнивание и уплотнение каждого слоя наполнителя во время обратной засыпки выполняется с помощью малогабаритных бульдозеров и небольших катков;
• Выбор спецтехники для уплотнения грунта зависит от наличия свободного пространства для проведения работ или необходимости выполнить работы в сложных условиях с ограниченным пространством. Для этих целей могут использоваться трамбовки, самоходные и виброкатки, гидромеханические виброуплотнители и другая спецтехника;
• Для засыпки грунта и его трамбовки в элементах фундамента, сообщающихся между собой, используют виброплиты. В стесненных условиях, когда не представляется возможности использовать другую технику, применяют ручные трамбовки;
• Для того чтобы утрамбовать грунт в замкнутых пазухах, применяют подвесные грунтоуплотнители на кране;
• Уплотнение грунта возле отдельных элементов фундамента или подземных коммуникаций проводят очень аккуратно, используя подходящее оборудование и технику (виброукатка, вибротрамбование, виброуплотнение с нагрузкой). Для этих целей применяют электротрамбовки, самопередвигающиеся виброплиты и специальные вибротрамбовки, катки разных типов и др. Проводится засыпка и трамбовка в районе отдельных элементов фундамента, а затем выполняется постепенная засыпка и уплотнение грунта между ними;
• При засыпке пазух многоуровневых фундаментов сначала выполняются работы на нижних участках, а потом проводится засыпка и выравнивание грунта по всей поверхности котлована;
• Обратную засыпку траншей следует выполнять только после принятия выполненных работ заказчиком. Засыпку последнего слоя в траншеях проводят с помощью экскаватора-планировщика;
• Узкие проходы и стесненное пространство, в котором располагаются всевозможные коммуникации, засыпают песчаным грунтом. Если позволяет специфика строительства, проводится дополнительный полив и создается эффект гидронамыва, позволяющий добиться равномерного распределения грунта;
• Метод обратной засыпки и выбор спецтехники зависят от архитектурных особенностей возводимых сооружений и наличия свободного пространства для проведения работ.

Соблюдение технологии, правильный выбор наполнителей для засыпки, методов трамбовки и спецтехники позволят избежать ошибок и значительно продлить срок службы коммуникаций и возводимых сооружений.

Советы и рекомендации как выполняется обратная засыпка фундамента

Многие застройщики, впервые сталкивающиеся со строительством дома, ошибочно полагают, что возведением фундамента, стен и кровли основной этап работ можно считать завершенным. Это далеко не так. Ведь нужно обязательно побеспокоиться о том, чтобы в процессе эксплуатации жилища не сырела плита, на которой находится все здание. Кроме того, в районах с повышенным уровнем грунтовых вод, остов здания может проседать или, наоборот, его будет выпирать. Может случиться и так, что фундамент начнет двигаться, подпираемый почвенными слоями. Чтобы избежать всех этих неприятностей, нужна правильно выполненная обратная засыпка фундамента. Оглавление:
