Бетонная подготовка под фундамент: назначение и правила монтажа

Для чего нужна подготовка

Чтобы построить основу, необходимо качественное бетонное основание. Причины:

• После работы тяжелой спецтехники остаются бугры, рытвины, не разбитые земляные комья. Нужно вооружиться штыковой, совковой лопатами, приступать к разравниванию поверхности.
• На твердой основе фундамент будет равномерно распределять нагрузку.
• Укладка армирующей сетки будет в несколько раз эффективнее. Твердая площадка не дает проседать арматуре.
• Предотвращает утечку влаги.
• Дополнительная гидроизоляция.

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Существенным недостатком монолитных фундаментов для частных домов является его высокая стоимость из — за высокого расхода бетона и арматуры. Вдобавок возведение подвалов и цокольных этажей в здании будет невозможно.

Расчет фундамента

При выборе любого варианта сначала необходимо узнать требуемую площадь фундамента, которая рассчитывается по формуле:

S>1,2·F/(В·R), где:

S (см2) — площадь фундамента,

F (кг) – масса здания,

В – коэффициент, учитывающий условия работы фундамента, принимается равным:

1 — для каменного дома, стоящего на глинистых грунтах,

1,1 (1,2) – для деревянных зданий на глинистых грунтах, при отношении длина/высота здания >4 (или при соотношении длина/высота <4 и каменных постройках на песчаных грунтах)

1,3 – для всех видов домов, стоящих на мелких песках

1,4 – для длинных зданий, стоящих на крупных песках

R (кг/см2) — расчётное сопротивление грунта, принимается равным:

4,5 (3,5) – для плотных (средней плотности) крупных песков

3,5 (2,5) — для плотных (средней плотности) песков средней крупности

3 (2) – для плотных (средней плотности) маловлажных мелких песков

2,5 (1,5) – для плотных (средней плотности) влажных мелких песков

2,5 (2) – для плотных (средней плотности) маловлажных пылеватых песков

2 (1,5) – для плотных (средней плотности) влажных пылеватых песков

4 (2) – для сухих (влажных) супесей

3 (1) – для сухих (влажных) суглинков

5 (1) – для сухих (влажных) глин

Отличить глину, супесь и суглинок «на глазок» можно следующим способом:

• Глину легко скатать в тонкий шнур, при растирании песок на пальцах не ощущается.
• Суглинок скатывается в шнур с растрескавшимися краями, при растирании песок на пальцах ощущается, но грунт похож на глину.
• Супесь скатывается в шнур с трудом или не скатывается вообще, в пальцах растирается в песок с вкраплениями глины.

Справочные материалы для расчета массы здания:

Плотность основных строительных материалов

Средний вес кровли и перекрытий.

В зимний период на здание оказывает давление снег, ложащийся на крышу.  Его тоже надо учесть, это можно сделать с помощью схемы приведенной ниже. Для расчёта снеговой нагрузки используют первое значение, при уклоне крыши 25 — 60 градусов величину нагрузки умножают на 0,7.

Карта снеговых нагрузок

Полученную площадь фундамента делят на его длину для получения необходимой ширины. В случае выбора столбчатых фундаментов – делят площадь на количество столбов для определения их габаритов.

Когда известны размеры фундамента необходимо рассчитать для него арматуру. Более подробно о том как это делается можно узнать в статье: расчет арматуры для фундамента.

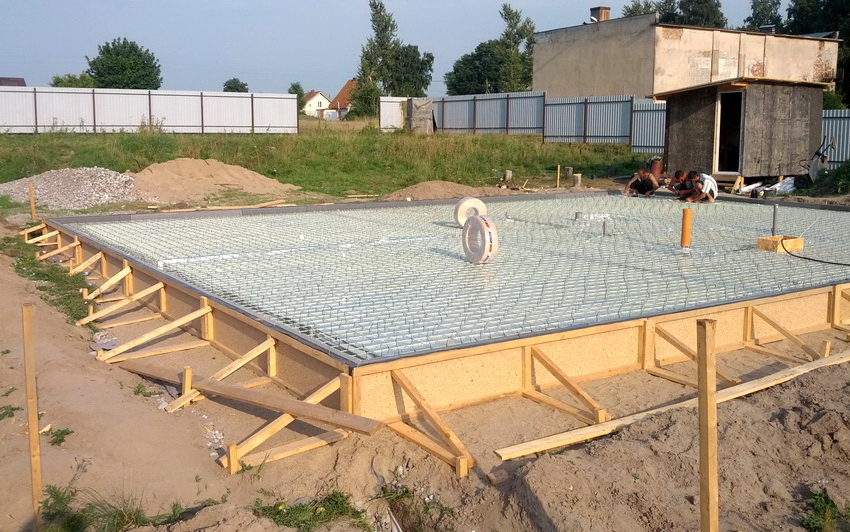

Монолитная фундаментная плита своими руками

Монолитная плита своими руками

Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода.

Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

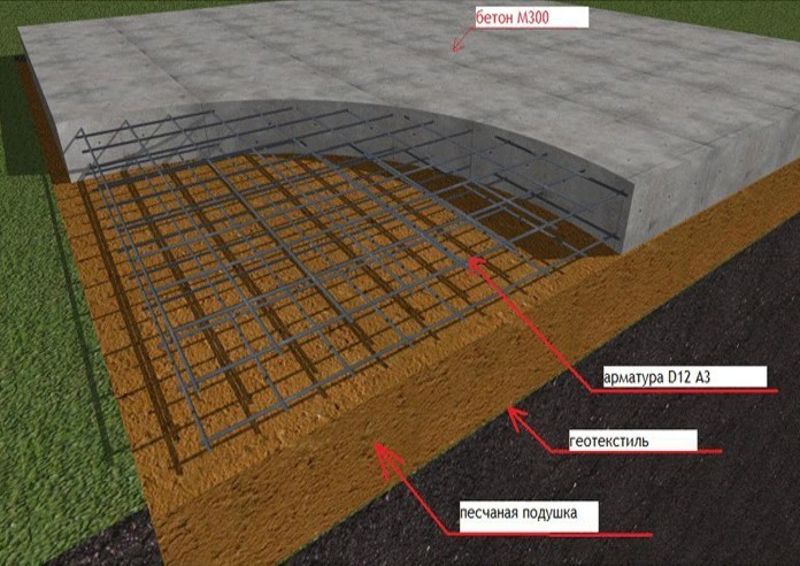

Характеристики бетона

• Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
• Подвижность смеси – П-3.
• Морозостойкость – выше F
• Водонепроницаемость – не ниже W

к оглавлению ↑

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

к оглавлению ↑

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства.

При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры.

Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

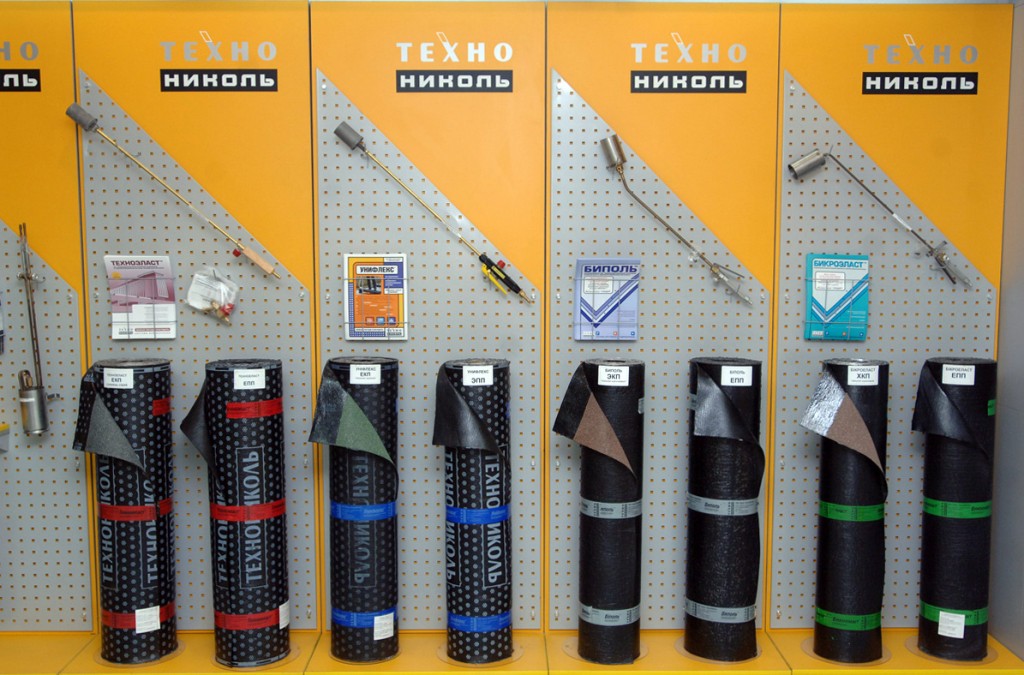

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

к оглавлению ↑

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

к оглавлению ↑

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

• Расстояние между верхним и нижним рядами арматурного каркаса.
• Толщина бетонной заливки под каркасом и над ним.
• Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

Подготовительный этап

• Геологические изыскания, определение грунта, замер глубины промерзания (очень важный пункт);
• Подготовка площадки под сам фундамент, произвести замеры на местности будущего фундамента исходя из проекта строения;
• Произвести необходимые расчеты материала, к основным можно отнести: а) Гидро- и грунтоизолирующие материалы; б) ПГС (песчано-гравийная смесь) и щебень;

• Арматура рифленая диаметром 12-16 мм, вязальная проволока, вязальный крючок;

  Вязальный крючок для арматуры

• Доска для опалубки 100х25, саморезы, шуруповерт.

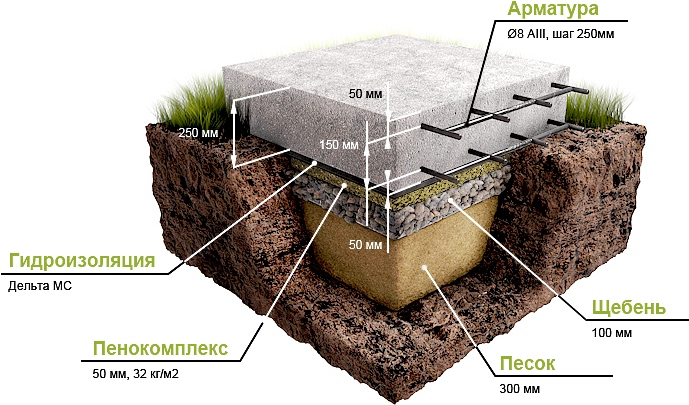

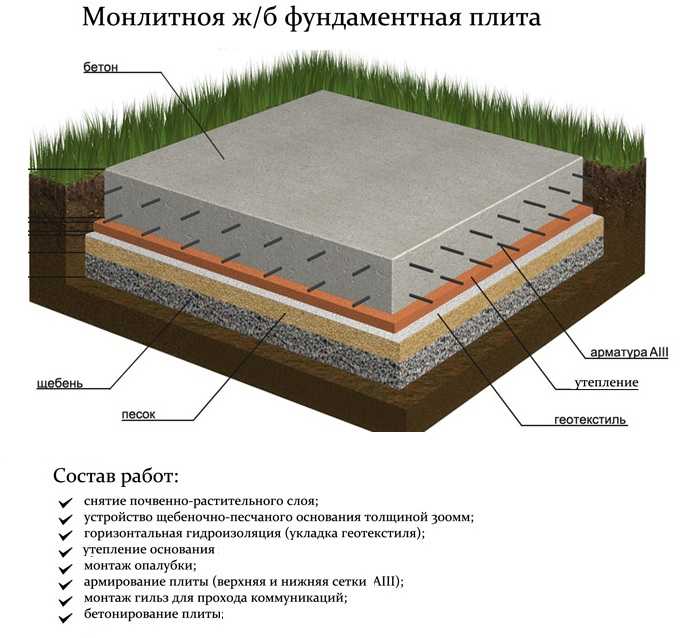

Устройство монолитной плиты

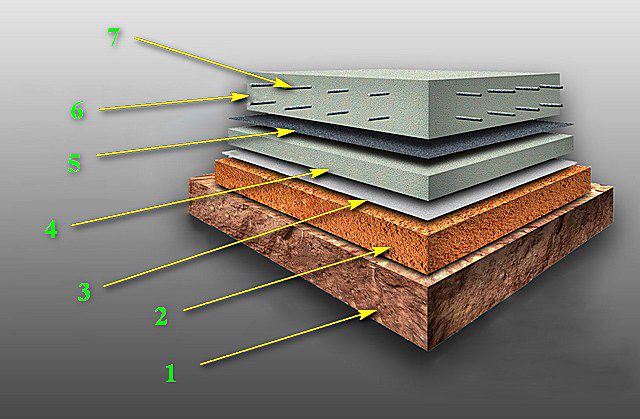

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.

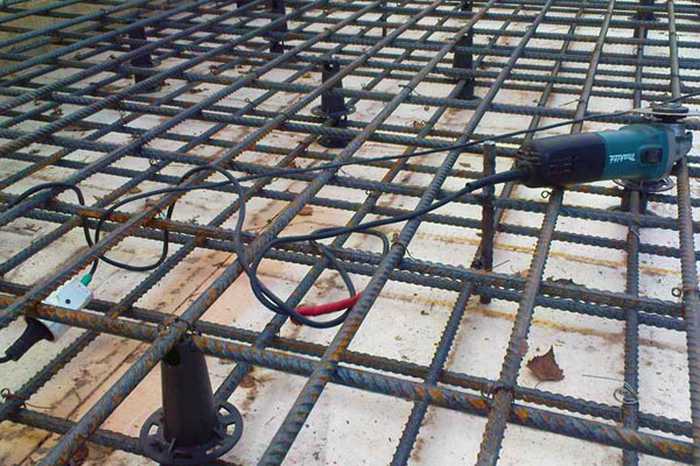

6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

Плюсы и минусы монолитного фундамента

Несмотря на то, что есть куда более простые и дешевые в обустройстве типы оснований, технология монолитного фундамента активно применяется по всей стране, так как обладает уникальным набором преимуществ:

• возможность обустройства на тех типах почвы, где строительство другого варианта фундамента невозможно. Это, например, мелкопесчаные и пылевые грунты, насыпные и водонасыщенные, слабонесущие и глинистые почвы;
• долговечность выше, чем у других типов фундамента, и достигает 150 лет при условии соблюдения всех тонкостей его обустройства;
• рекордная несущая способность. Монолитный плитный фундамент выдерживает огромные нагрузки. Для частного строительства это означает, что на нем можно возвести 3-этажный кирпичный дом;
• нагрузки на основание распределяются равномерно, ведь оно монолитное. Отсутствие швов и стыков убережет конструкцию от появления деформаций и разрушений при подвижках грунта, а значит, и дом не перекосится и не покроется трещинами;
• во время сезонных пучений грунта основание равномерно приподнимается вместе с домом, а потом так же равномерно опускается, при этом какие-либо деформации полностью отсутствуют;
• монолитное основание сильно упрощает обустройство чернового пола. После минимальной подготовки на него уже можно класть ламинат, плитку или линолеум;
• монолитная плита становится отличной защитой от грунтовой сырости, которая может проникать в дом, построенный, например, на ленточном основании;
• минимальное количество земляных работ, так как монолитный плитный фундамент заглубляется примерно на 2/3 своей толщины и относится к мелкозаглубленным основаниям. Поэтому подготовительные работы сведены к минимуму, что позволяет сократить временные и финансовые расходы;
• относительная простота и скорость обустройства. Без специальной техники будет сложно обойтись, но времени на подготовку столь надежного основания уйдет минимум. К тому же, выровнять площадку, насыпать песчано-гравийную смесь и утрамбовать ее при наличии необходимой техники сможет практически любой мастер.

По итогу у нас получается уникальное основание, которое можно применять чуть ли не всегда и везде, но, увы, без недостатков не обходится:

• цена. Чтобы залить основание подо всей будущей постройкой, потребуется много бетона и арматуры, а это большие растраты;
• заливку необходимо выполнять одномоментно, а чтобы приготовить такое большое количество бетона, придется воспользоваться специальной техникой (лучший вариант – автомиксер), а это дополнительные расходы;
• возведение монолитного фундамента лучше доверить специалистам. Конечно же, можно попробовать обойтись и своими силами, но придется арендовать специальную технику;
• обустроить подвал или погреб под домом невозможно;
• при строительстве монолитного основания в районах, где температура достигает рекордно низких отметок, необходимо дополнительно обустраивать слой теплоизоляции, что удорожает строительство фундамента;
• монолитный фундамент не подходит для местности, где часто наблюдаются оползни. Также его лучше не использовать на грунтах с мощным илистым или растительным слоем. Еще одно ограничение – местность с большим уклоном;
• необходимо заранее продумать расположение всех коммуникаций.

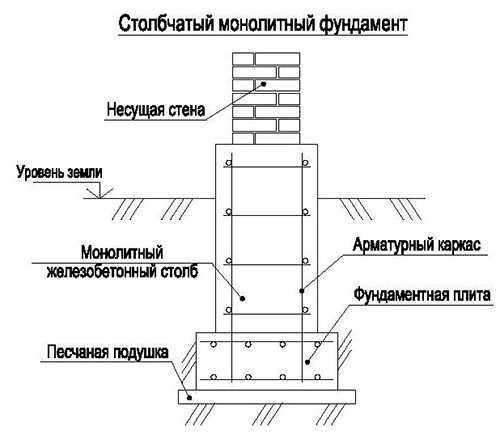

Столбчатый фундамент

Пошаговая инструкция монтажа столбчатого фундамента выглядит следующим образом:

• выполнение расчетных работ (необходимо четко рассчитать нагрузку здания на фундамент и в соответствии с этим выбрать необходимые материалы, установить столбы с нужной частотой);
• бурение или выкапывания ям (наносится разметка и выполняется выкапывание ям определенной глубины для каждого столба);
• укладка гидроизоляции и трамбовочного слоя (чтобы уплотнить грунт, производится засыпка на дно ямы песка или гравия толщиной в 10-15 см, укладывается слой гидроизоляции);
• обустройство столбов (выполняется монтаж столбчатого фундамента при помощи конкретных строительных материалов, укладывается верхний слой гидроизоляции).

Как видно из описания, этапы монтажа столбчатого фундамента являются такими же, как и для монтажа ленточного основания. Разница состоит только в том, что столбчатый фундамент предназначен для конструкций более легкого типа.

В качестве основной составной части для монтажа столбчатого фундамента могут использоваться различные материалы:

• деревянные столбы;
• кирпич, камень, железобетонные блоки;
• асбестоцементные или железные трубы.

Технология монтажа будет отличаться в зависимости от того, какой материал используется. Так, при использовании деревянных столбов следует особое внимание уделить гидроизоляции, поскольку дерево может очень быстро разрушаться.

Этап 2: выбор типа фундамента

От правильности выбора типа фундамента зависит все: какой срок простоит ваш дом, сколько денег и нервов вы потратите на строительство.

 Для определения типа фундамента необходимо провести расчеты по показателям:

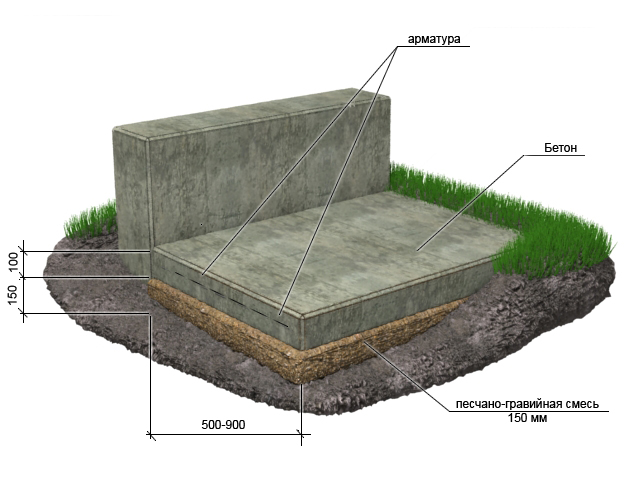

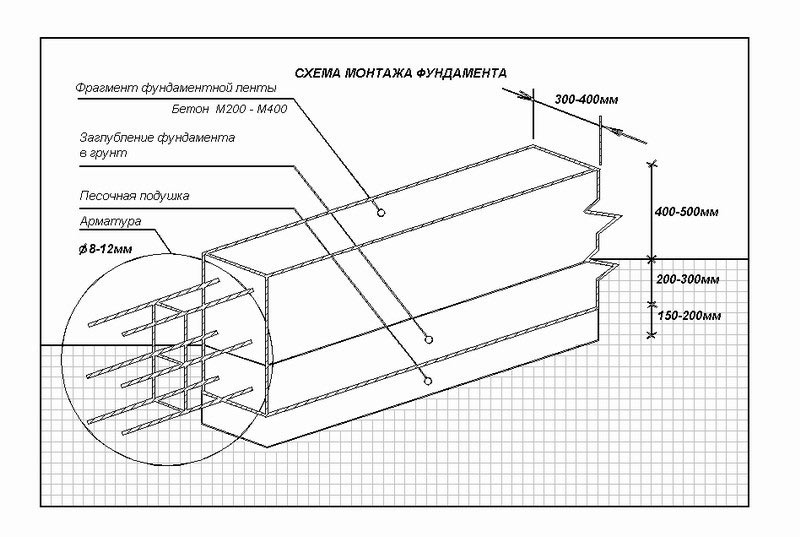

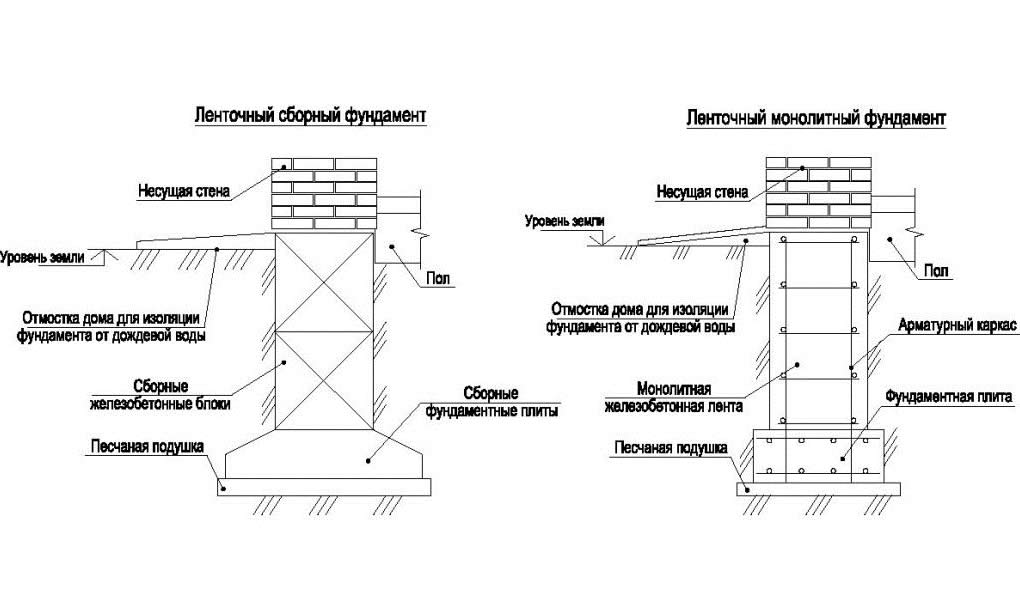

Тип 1: ленточный фундамент

Ленточный фундамент – это замкнутый контур (лента) из железобетонных балок, который возводится под всеми несущими стенами.

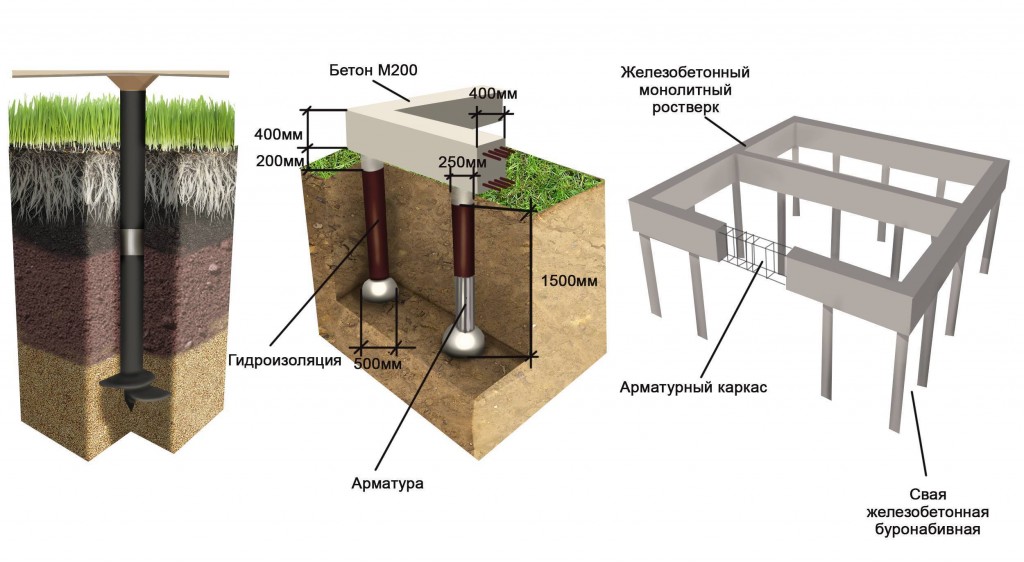

Тип 2: столбчатый фундамент

Столбчатый фундамент – это заземленные столбы, которые находятся на местах наибольшей нагрузки дома — пересечение стен, углы дома, несущие балки и т.д.

Тип 3: плитный фундамент

Плитный фундамент – это монолит (плита) из бетона или железобетона, на которую ставится дом.

Тип 4: свайный фундамент

Свайный фундамент – это фундамент, главной опорой которого являются сваи.

Для каких построек подходит

Возведение ленточного фундамента позволяет построить дом любой формы и размеров. На нем можно монтировать конструкции из дерева, кирпича, газобетонных блоков, бетонных плит и других материалов.

Максимальное количество этажей здания зависит от конфигурации и типа выбранного основания. Для многоэтажных строений подойдет глубоко заглубленный монолитный ленточный фундамент. Небольшие летние домики, беседки и хозяйственные постройки можно ставить на мелко заглубленные конструкции.

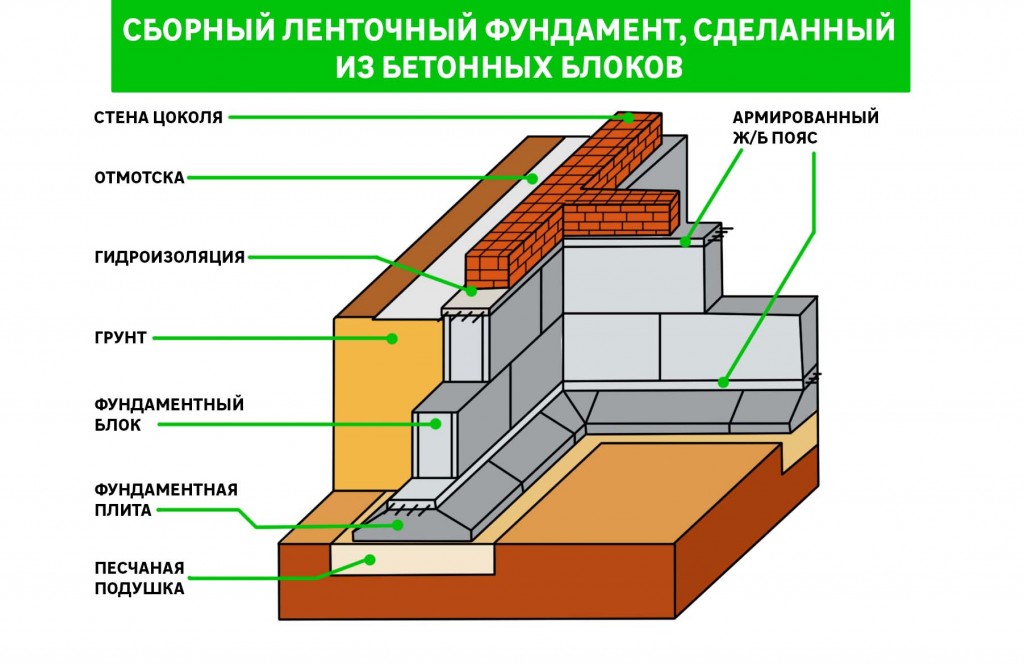

Сборные основания сегодня все чаще используются при массовой застройке. На них легко и быстро удается поставить добротный коттедж с высотой до трех этажей. Он выдержит массивные стены из кирпича или бетонных плит.

Подготовка к ведению работ

Для начала необходимо заготовить такие пиломатериалы:

• доски шириной 10—15 см и толщиной 25—30 мм для сборки ограждающих щитов;
• брус сечением 10 х 5 см пойдет на распорки;
• бруски либо доски толщиной 4—5 см понадобятся для укосов и кольев;
• проволока вязальная;
• гвозди, саморезы (подойдут недорогие черные);
• пленка полиэтиленовая плотная.

Неразборное ограждение из пенопласта

Количество стройматериалов считается по периметру будущего здания, ширине фундаментной ленты и высоте основания до верха цоколя. При расчете необходимо учесть следующие требования:

Совет. Если вы хотите купить лес на изготовление конструкций, стоит рассмотреть вариант аренды готовой опалубки скользящего (переставного) типа, используемой для заливки фундаментов, колонн и перекрытий монолитных зданий. Может статься, что стоимость проката готовых ограждений выйдет меньше цены комплекта материалов. Из чего изготавливаются различные виды опалубочных щитов, смотрите на видео:

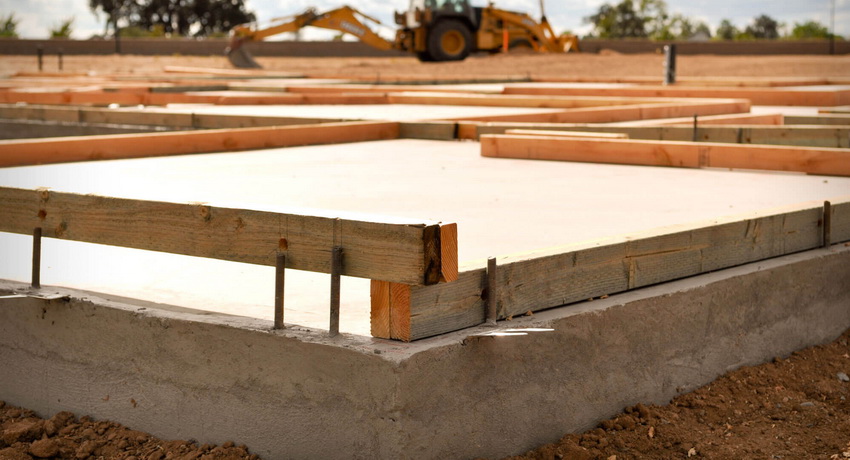

Перед тем как сделать деревянную опалубку фундаментной ленты, закончите ряд подготовительных работ:

1. Выройте траншею проектной глубины и ширины. Первая обычно принимается по границе промерзания (на стабильных грунтах), вторая делается на 10 см шире толщины будущей стенки.
2. Утрамбуйте дно траншеи и подровняйте стенки по вертикали.
3. Устройте подбетонку либо гравийно-песчаную подушку высотой 100—150 мм.

Траншея в плотном грунте роется по ширине фундаментной ленты, а опалубка выставляется выше уровня земли. В процессе копки обратите внимание на уклон участка и сразу выведите дно котлована в горизонталь. В рыхлых и песчаных грунтах траншея расширяется до нужного размера, чтобы стенки не осыпались и не мешали монтажу ограждений на полную глубину.

Разновидности монолитной плиты

Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

Классический тип

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

Утепленная шведская конструкция

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

Русский вариант

Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

Как самому сделать монолитный фундамент — инструкция по шагам

Какой фундамент построишь, столько дом и простоит. Поэтому отнеситесь к выбору серьезно, чтобы гарантировать сооружению долгую жизнь. Монолитный фундамент подойдет для строительства на проблемных грунтах, так как в конструкции нет слабых мест соединения, как в сборных основаниях.

Существует 3 вида основания из монолитного бетона. Выбор зависит от веса строения, типа почвы и вашего бюджета. Залить монолитный фундамент своими руками не так сложно, особенно малозаглубленную ленту и плиту.

Под всеми несущими стенами будущего сооружения делают ленту из бетона. Она бывает малозаглубленной (30 ‒70 см) и заглубленной (1 м и более). При высоком уровне грунтовых вод на глинистых почвах обязательно заглублять фундамент ниже линии промерзания почв, укреплять и изолировать от воды. Это оптимальный вариант фундамента дома с подвалом.

Самый недорогой, весь фундамент — столбы на расстоянии 1‒2 м. Подходит только для одноэтажных легких построек на неподвижных грунтах. Иногда эту технологию сочетают с лентой, чтобы сделать подпол небольшого размера.

Фундаментную плиту легко рассчитать и залить. Также как и лента, такой фундамент бывает малозаглубленным и заглубленным. Первый вариант позволяет существенно сэкономить на размере земельных работах, но не дает обустроить помещение под домом. Зато у вас сразу будет готов черновой пол. Второй тип подойдет для тяжелого строения, кроме того, там можно сделать подвал. Но стоимость такой плиты высока.

Когда целесообразно использовать:

• Проблемные почвы.
• Для домов из тяжелых материалов (бетон, кирпич, камень).
• Для построек на ровной местности.

Допустим, вы уже провели все необходимые расчеты, выполнив экспертизу почвы и просчитав вес дома, и нарисовали схему будущего основания. Технология монолитного плитного фундамента проста, поэтому при желании ее просто залить самому.

1. Разметим площадь будущего дома по схеме.

2. Удалим грунт и выровняем поверхность. Оптимальная толщина монолитной плиты — 20‒40 см, в зависимости от грунта и общего веса конструкции.

3. Засыпаем песок, хорошо утрамбовываем. Для этого его лучше смочить, если есть возможность, используйте виброплиту для трамбовки. Затем засыпаем щебень, толщина каждого слоя — 10‒15 см, в зависимости от наличия бетонной подготовки и характеристик грунта.

5. Возведем бетонную подготовку. Уложите пленку на поверхность, чтобы жидкость не уходила в песок, Обычно используют марки М50‒М100. Толщина — 5‒10 см.

4. Монтируем необходимые детали водопровода и канализации. Лучше установить над трубами коробы, это убережет конструкцию от разрушения.

6. Положим материалы для гидроизоляции. Их размер должен немного превышать площадь будущей фундаментной плиты, а все швы нужно спаять.

7. Уложим слой теплоизоляции.

8. Монтируем арматуру.

9. Устанавливаем опалубку.

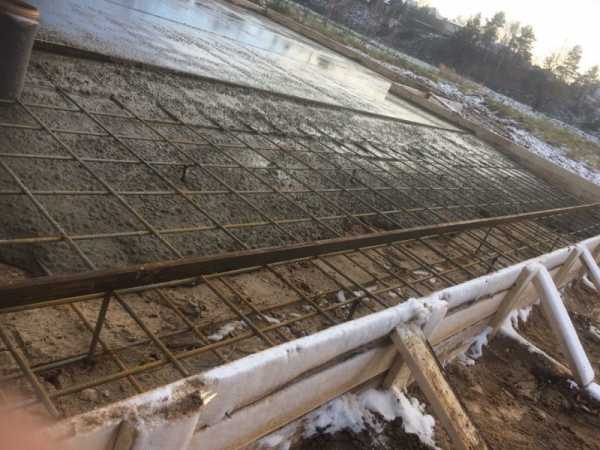

10. Заливаем бетон и уплотняем. Удобнее использовать виброуплотнитель, чтобы равномерно и быстро распределить бетон по всей опалубке.

11. Покрываем защитной пеленкой. Ждем 3-4 недели, пока бетон наберет достаточную прочность для дальнейших работ.

Расчеты для монолитной плиты

При самостоятельной закладке основания нужно знать, как сделать, расчет плиты. Монолитный тип фундамента выбирают под тяжелые здания из кирпичных или бетонных стен.

Важно: чем больше масса надземной постройки, тем лучше ее сцепление с плитой. Вдобавок снижаются горизонтальные деформации участка грунта, служащего опорой фундаменту.

Расчет строят на основе данных, полученных путем геологических изысканий, проведенных там, где предполагается строительство. В первую очередь принимают во внимание несущую способность пород, степень насыщенности их водой.

Какой должна быть монолитная плита фундамента

Общая характеристика монолитной конструкции по устройству и применению выглядит следующим образом:

• материал стен, вес надземной конструкции – без ограничений;
• показатель несущей способности – от 6 МПа;
• гидроизоляция зависит от агрессивных свойств грунтовых вод – рулонная, наплавляемая или обмазочная;
• армирующий каркас – арматурная сетка из прутов диаметром 10-20 мм с размером ячеек 150х150 или 200х200 мм;
• толщина плиты – минимум 300 мм с заливкой бетона класса

При расчетах выясняют распределенную нагрузку на землю от веса надземной постройки. Показатель не должен превышать значение несущей способности подстилающего грунта. Расчет удельного давления на землю делают суммированием веса всех элементов здания. Результат делят на площадь плиты. Полученное значение не должно превышать нормы, рекомендуемые СП Если это происходит, проблему решают следующими действиями:

• увеличивают площадь плиты;
• подстилающий грунт заменяют отсыпкой из щебня, гравия;
• уменьшают вес надземной постройки путем отказа от некоторых элементов, например, этажа или пристройки;
• обычный плитный фундамент заменяют другим подходящим типом основания, например, свайным, о котором мы писали ранее.

Точные расчеты способен выполнять профессионал. Если допустить ошибки, фундамент плита не справится со своими функциями, что приведет к разрушению здания.

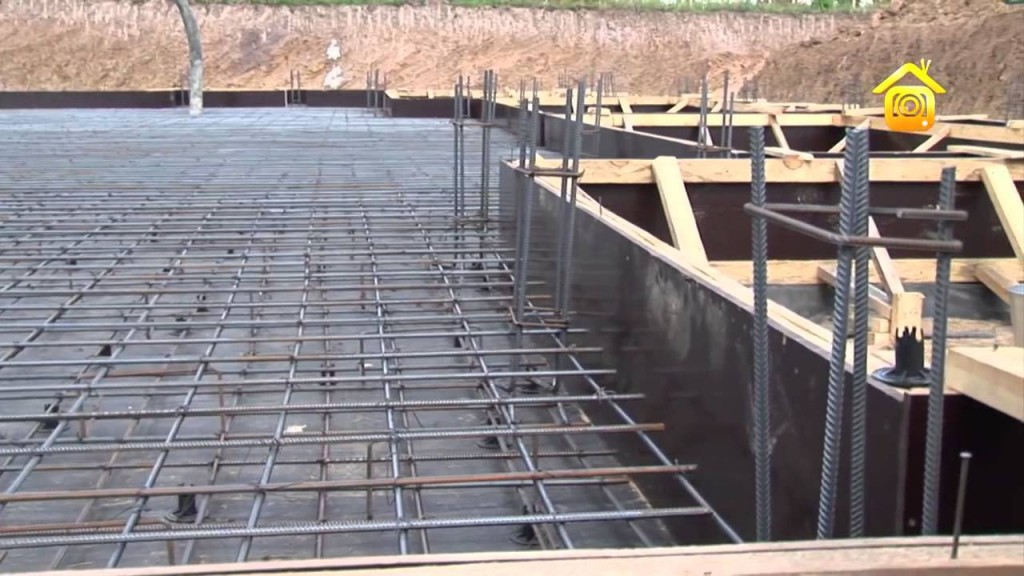

Расчет армирующего каркаса и материалов

• бетон – примерный расход 0,25 м3/1 м2 площади заливки;
• песок, гравий или щебень – расход зависит от площади и толщины подсыпочного слоя;
• геотекстильное полотно, армированная ПЭТ пленка – расход вычисляют измерением площади плиты плюс 25% на стыки;
• арматура для армокаркаса – для плиты количество прутов рассчитывают по формуле 12-15 м/1 м2 площади, под ребра жесткости на каждый погонный метр выступа отводят 4-5 м арматуры;
• плиты экструдированного пенополистирола – количество рассчитывают по площади утеплителя и фундамента или 0,5 м3 теплоизоляции/1 м2 монолитного основания.

Дополнительно потребуется вязальная проволока для формирования армокаркаса, доски или фанера под обустройство опалубки. Расчет проводят в индивидуальном порядке.

Выводы и полезное видео по теме

Изготовление деревянной опалубки своими руками для ленточного фундамента с армированием стеклопластиковой арматурой диаметром 8 мм. Как выполнить выравнивание опалубки с помощью водяного уровня. Укрепление опалубки раскосами для придания дополнительной жесткости конструкции:

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

Расчет материалов для опалубки своими руками. В видео представлены подробные расчеты для возведения разных опалубочных систем и рекомендации специалиста:

Период эксплуатации здания напрямую зависит от прочности бетонного основания. Соблюдая последовательность действий при сооружении опалубки, удастся избежать ряда ошибок, которые могут стать причиной преждевременного разрушения фундамента. Правильно смонтированная опалубка придаст фундаменту нужную форму, не даст ему просесть или деформироваться в дальнейшем.

Возможно у вас есть опыт самостоятельного сооружения опалубки для фундамента, пожалуйста, поделитесь им с нашими читателями. Расскажите, были ли трудности во время строительства и как удалось с ними справиться. Оставляйте свои комментарии в форме для связи.

Из чего складывается цена монолитного плитного фундамента

Теперь обсудим стоимость бетона и стоимость работ по заливке фундамента.

Цена бетона будет от 2500 до 3800 рублей за куб без доставки. За доставку нужно брать еще 300-500 рублей за куб, но не меньше 3500 рублей за выезд машины.

На дом размером фундамент 10х10 м и толщиной плиты в 20 см нам понадобится, грубо говоря, 20 кубов плюс доставка. Отсюда выходит (в среднем): 20*3000=60000 рублей за бетон и 400*20=8000 рублей. Заливка 100 м2 фундамента обойдется нам в 68000 рублей, если мы будем делать все сами.

Строительные компании предлагают следующие цены: заливка 100 м2 фундамента «под ключ» в центральных городах обойдется в среднем 4000 рублей за 1 м2. Итого 400000 рублей за ваш фундамент. Да, сюда входит арматура, щебень, песок, изоляция и работа. Но даже если цена всех этих материалов будет стоить столько же, гораздо выгоднее и дешевле все делать самому.

Из всего этого можно сделать вывод, что монолитный плитный фундамент – оптимальный вариант для возведения зданий на сложных грунтах и в труднодоступных местах.

Также его вполне по силам залить самому, без большого опыта. Для этого не требуется спецтехники, кроме разве что бетономешалки. Грунт вполне можно снять лопатами. Это выйдет намного дешевле, чем обращаться в строительную фирму. Можно сэкономить на рабочей силе, наценке и рисках быть обманутым недобросовестными строителями (если вам вдруг попадутся именно такие). Для этого необходимо лишь изучить необходимую информацию, найти помощников и за работу.

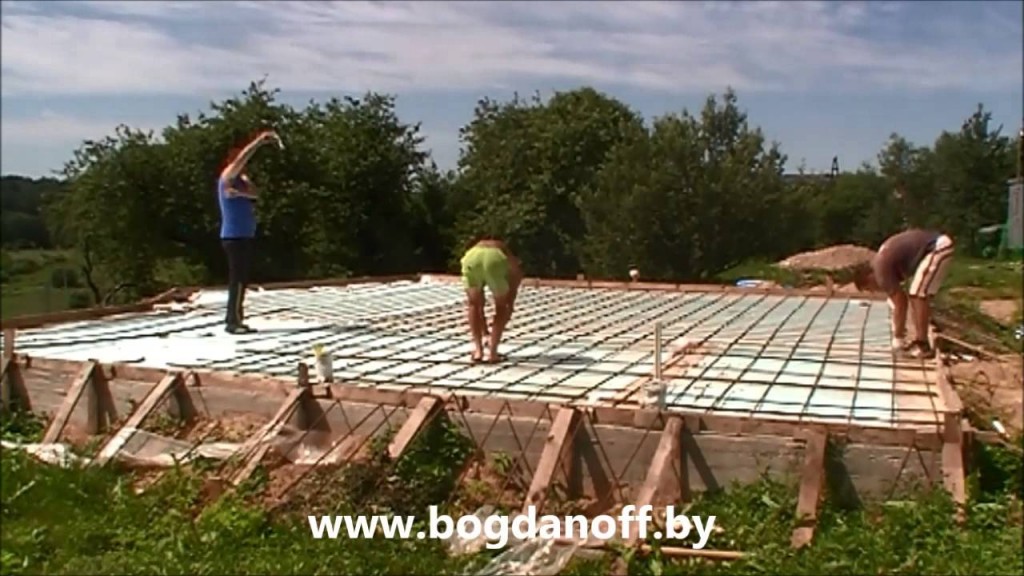

Предлагаем наглядно ознакомиться со всеми этапами работ по заливке монолитной плиты фундамента, просмотрев следующий видео материал:

Устройство из доски: как правильно произвести установку своими руками?

Как же самому сделать правильно опалубку для ленточного фундамента? Наиболее распространенным вариантом съемной опалубки является изготовление ее из досок.

Делается она следующим образом:

1. Подготовка вертикальных стоек. Для них используется брус 40х(40-50) мм. Длина стойки на 16-20 см превышает высоту опалубки. Это превышение располагается снизу и предназначено для забивания в грунт. Для облегчения процесса нижний конец заостряется с помощью топора. Количество стоек определяется с учетом выбранного шага по такому принципу: стойки устанавливаются на всех углах, и равномерно распределяются вдоль стенки.
2. Сборка щитов. Она осуществляется на ровной площадке. Оптимальная длина каждого щита 2,4-3 м в зависимости от длины стены (кратно длине). Для того чтобы собрать опалубку, вначале, строго параллельно укладываются крайние стойки, а между ними закрепляются рядами доски. Грани досок подгоняются плотно, без зазора. Затем между крайними стойками строго параллельно закрепляются промежуточные стойки с нужным шагом. Так изготавливается необходимое количество щитов.
3. Установка в траншею. Щиты поочередно забиваются в грунт заостренным концом стоек. Они должны располагаться строго вертикально, что проверяется отвесом. Монтируются щиты в 2 ряда, параллельно. Расстояние между ними строго соответствует ширине фундамента. После забивания верхний край щитов должен располагаться строго горизонтально, что контролируется строительным уровнем. Между собой щиты скрепляются хомутами или проволокой. Зазор должен быть минимальным.

Бетонный раствор достаточно текуч, а всю влагу необходимо сохранить внутри опалубки. Для этого внутренняя поверхность стенок покрывается гидроизоляцией.

Обычно используется рубероид или толстая полиэтиленовая пленка. Подходит и ПВХ пленка. К доскам гидроизоляция крепится с помощью мебельного степлера или аккуратно прибивается небольшими гвоздями.

Укрепление

В процессе заливки на стенки опалубки действуют значительные нагрузки, направленные на раздвижение рядов. Изменение размеров недопустимо, а потому необходимо упрочнение конструкции:

1. Между рядами стенок закрепляются перемычки из деревянных брусьев. Они не позволяют стенкам расходиться относительно друг друга. Перемычки крепятся к верхней грани стенок с шагом 45-75 см. Крепление можно осуществить гвоздями или шурупами.
2. Установка укосин (откосов). Для удержания щитов в вертикальном положении важно обеспечить им боковой упор. С этой целью на наружной стороне стенки устанавливается укосина в виде деревянного бруска, расположенного примерно под углом 45 градусов. Шаг их установки поддерживается в пределах 50-75 см. Укосины устанавливаются на обеих стенках.

Особое внимание следует уделить прочности углов. Здесь очень важно исключить расхождение стыков. Для крепежа используются металлические скобы или стальная, вязальная проволока.

Заливка бетонной смеси

Независимо от устройства ленточного фундамента своими руками на последнем этапе осуществляется заливка фундаментного основания бетонным раствором.

На начальном этапе изготавливается и устанавливается опалубка. В качестве материала для неё можно использовать деревянные доски или фанеру.

Необходимо следить за соответствием ширины опалубки заданным размерам. Параллельную фиксацию щитов осуществляют с помощью проволоки и распорок.

Снаружи доски также следует зафиксировать колышками, забив их в грунт. Если уровень опалубочной конструкции больше 20 см над поверхностью земли, сооружение дополнительно укрепляется специальными упорами.

Гвозди в поверхность опалубки забиваются изнутри и загибаются вниз.

При выборе марки бетонного раствора учитывают погодные условия. При благоприятных – выбирается М200. В противном случае используется М400.

Если работы проводятся в зимний период, в бетон добавляются специальные добавки. Они увеличивают морозостойкость и ускоряют затвердение раствора.

Для того чтобы более подробно узнать про устройства ленточного фундамента своими руками, посмотрите видео:

При строительстве лёгких конструкций используются бетон с добавлением керамзита. В результате этого улучшаются теплоизолирующие свойства фундамента.

Залитый в опалубку бетонный состав в нескольких точках протыкается металлическим стержнем. Наружная поверхность опалубки простукивается молотком.

Такие действия выполняются для того, чтобы не происходило образование воздушных пузырей.

Через несколько недель опалубка разбирается. После набирания бетоном необходимой прочности начинают укладывать гидроизоляцию и возводить цоколь.

Расскажите об этой статье друзьям в соц. сетях!

Как сделать монолитный фундамент для дома

Залить монолитный фундамент под дом не так просто. При установке монолитного ленточного фундамента для начала необходимо выкопать траншею. Важный момент – зачистка дна котлована перед возведением фундамента. Кроме того, необходимо следить за тем, чтобы туда не попала вода. Глубина траншеи должна соответствовать полностью подошве фундамента.

После чего делается песчаная подушка, где преимущественно используют песок либо некрупный щебень. Вся процедура повторяется несколько раз, утрамбовывая один слой за другим до тех пор, пока высота подушки не достигнет 0, 3-0, 6 м. После чего до уровня земли оставшуюся часть заливают бетоном.

Далее необходимо установить опалубку на основе дощатых щитов. Сверху щиты должны быть соединены планками. После чего необходимо уложить слои толя либо рубероида. Именно такая технология возведения фундаментов обеспечит надежную гидроизоляцию.

При строительстве деревянных домов используются фундаментальные панели толщиной в 26 см. Для их изготовления используют специальные добавки, которые повышают гидроизоляционные свойства.

В таком фундаменте сразу устанавливаются панели для коммуникационных отверстий, дверных и оконных проемов. Современные технологии позволят создать панели любых размеров и конфигураций.

На площадях с высоким уровнем грунтовых вод сооружают плитные фундаменты. Для его возведения устанавливают железобетонную плиту, закрепленную арматурным каркасом. Но иногда при сооружении котлована для возведения фундамента можно столкнуться с проблемой «слабого грунта». Для таких грунтов используются свайные фундаменты, позволяющие возводить сооружение на деформируемых основаниях.

Различают два вида свайных фундаментов: висячие сваи (передача усилий через боковое сопротивление) и фундаменты стоечного типа: (работающие за счет опоры). Благодаря механизации установки свайного фундамента повысилась их эффективность, вследствие чего такого рода фундаменты только набирают популярность.

Устройство и требования

При строительстве опалубки для монолитных фундаментов необходимо руководствоваться общепринятыми стандартами и требованиями, изложенными в СНиП 52-01-2003 (СП ), а также пользоваться рабочими чертежами.

Материал, вариант конструкции и способы крепления выбирают с учетом требуемой устойчивости и жесткости относительно напора раствора в процессе бетонирования. При этом опалубка должна обеспечивать проектное положение монолитной плиты по высоте и точность ее размеров.

Конструкция должна быть прочной и не допускать утечки цементного молока через щели и швы. Для этого все зазоры перед бетонированием должны быть тщательно заделаны. Чтобы облегчить процедуру распалубки, внутреннюю поверхность щитов смазывают цементным раствором, гидрофобным составом, либо другой антиадгезионной смесью.

Местные неровности на плоскости опалубки не должны быть больше, чем 3 мм. Заливая бетон, строители должны контролировать состояние вспомогательной конструкции, чтобы вовремя предотвратить деформации, которые могут возникнуть под давлением раствора.
