Буронабивной фундамент с ростверком — технология строительства

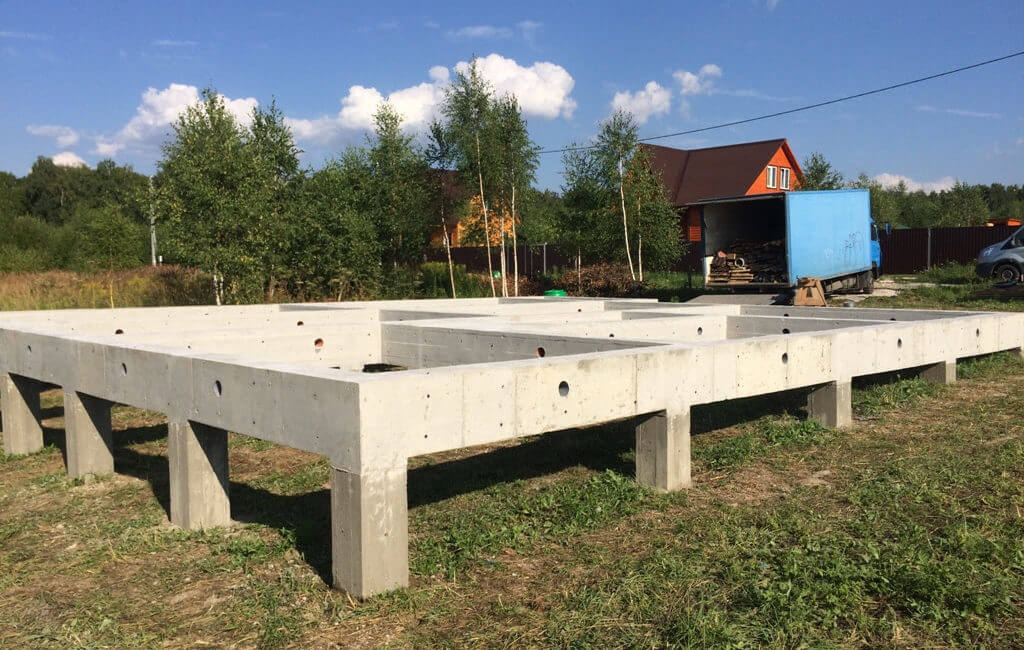

Столбчатый фундамент с высоким ростверком

    Данная конструктивная схема является наиболее верной и правильной, так как ростверк в ней находится на определённом возвышении над поверхностью земли. Обычно это расстояние не меньше 15 см. Зазор под ростверком исключает давление на него поднимающегося из-за морозного пучения грунта.

    Последовательность выполнения работ:

    1) Возводятся все столбы фундамента. Возвышение их над уровнем земли определяется исходя из двух требований. О первом говорилось выше — это минимальный зазор 15 см. Второе условие — столбы должны быть углублены в тело ростверка на 5-10 см.

    2) Макушки столбов покрываются обмазочной гидроизоляцией, предотвращающей капиллярный подъём влаги из грунта и проникновение её в ростверк.

    3) Делается основание опалубки. Есть два способа:

а) При минимальном возвышении ростверка в качестве основания используется насыпанный слой песка. Его увлажняют, уплотняют трамбовкой и выравнивают, формируя как-бы нижнюю поверхность опалубки. После заливки ростверка песок из под него удаляется.

    Примечание: При данном способе песчаное основание необходимо покрыть, например, полиэтиленовой плёнкой или пергамином (прорезав отверстия под столбы). Иначе при заливке бетона цементное молоко из него будет быстро впитываться в песок и ростверк не сможет набрать необходимую прочность. Кроме того потом будет сложнее убирать песок, так как он отвердеет.

б) При более высоком ростверке основание делается из досок или фанеры.

    4) Устанавливаются боковые стенки опалубки. Размеры поперечного сечения ростверка выбирают в зависимости от материала стен и их толщины.

    Для деревянных домов высота берётся не меньше 40-60 см. При этом будет обеспечена и достаточно высокая прочность на изгиб, и нижние венцы стен не будут намокать при попадании на них брызг дождя с отмостки или при контакте со снегом зимой. Ширина выбирается в зависимости от толщины стен и от конструкции цокольного перекрытия. На рисунке ниже показано, что балки перекрытия можно устанавливать на отдельные столбы (так в основном раньше и поступали) или класть их на специально сформированное расширение ростверка.

    Для каменных домов высота ростверка берётся не меньше 20 см, а ширина соответствует толщине стены. Небольшая высота связана с отсутствием больших изгибающих нагрузок. Каменные стены сами по себе обладают большой прочностью на изгиб и основную нагрузку принимают на себя.

    5) После монтажа опалубки вяжется арматурный каркас. Рабочая арматура располагается в нижней и в верхней частях ленты углубляясь в бетон не менее  чем на 5 см. Число прутков выбирается в зависимости от их диаметра: ∅10 мм — 8 штук; ∅12 мм — 6 штук; ∅14 мм — 4 штуки. Арматура больших диаметров не используется, она хуже начинает работать в связке с бетоном.

    6) Производится бетонирование. Не спешите снимать опалубку и убирать песок из под ростверка. Начинать возводить стены и даже крышу можно и с ними уже на 4-5-й день после заливки. А уберёте всё лишнее попозже, когда уже нужно будет отделывать цоколь и сооружать отмостку.

Буронабивные сваи с ростверком: технология и монтаж своими руками. Опалубка для ростверка своими руками

Для постройки облегченных сооружений из дерева, пеноблоков, пенобетона, сэндвич-панелей и подобных целесообразно применение свайного или столбчатого фундамента с ростверком. Ростверк – это прочная опорная конструкция из армированного бетона или металла (например, из швеллеров), которая позволяет равномерно распределить нагрузку здания на все элементы фундамента.

Виды ростверка:

• низкий – углублен в почву и не выступает над ее поверхностью;
• высокий – расположен на значительной высоте относительно плоскости грунта;
• повышенный – выступает над землей, а нижняя часть ростверка находится на уровне поверхности грунта.

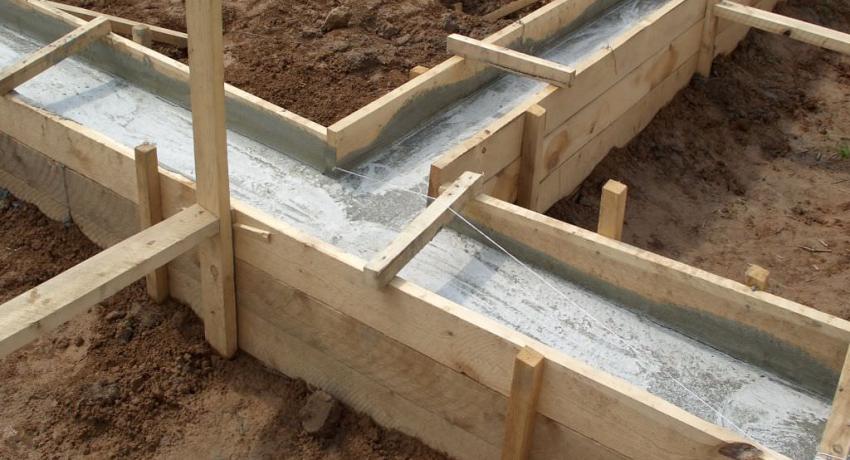

Для создания ростверка необходима опалубка, которая является временной формой для заливки бетонного раствора.

Устройство опалубки ростверка

Наиболее распространенным материалом для создания опалубки являются деревянные доски. Такой материал легко поддается обработке и позволяет создавать опалубку своими руками без применения сложного инструмента.

Для создания опалубки понадобится такой минимальный набор материалов:

• комплект обрезных односортных досок 150х22 мм или 180х22 мм;
• брус сечением 4х4 мм или 5х5 мм для распорок и кольев;
• гвозди или саморезы по дереву;
• пленка из полиэтилена для укладки на дно опалубки;
• битумная мастика, которая выступает в роли гидроизоляционного слоя столбов или свай;
• при высоком типе опалубки – набор стяжных винтов.

При этом для монтажа опалубки понадобится минимальное владение лопатой, ручной пилой, молотком и строительным уровнем.

Этапы создания опалубки

Процесс монтажа деревянной конструкции опалубки выглядит так:

• в зоне монтажа опалубки осуществляется зачистка грунта от растительности и мусора с помощью лопаты, топора и других инструментов. Опалубка для высокого ростверка может обойтись без этого этапа, так как она располагается над уровнем земли;
• сваи или столбы фундамента обмазываются битумной мастикой;
• весь периметр свайного или столбчатого фундамента засыпается песчано-гравийной смесью или песком (уровень этой подушки зависит от расчетного уровня дна ростверка). Для высокого ростверка на ножки из бруса укладываются доски под уровень. Ширина досок или подушки должна быть не менее ширины столбов или свай;
• через каждые два метра снаружи и изнутри вбиваются колья таким образом, чтобы их высота была на 20-25 сантиметров больше, чем высота ростверка. Колья вбиваются для вертикального удержания досок опалубки. Между парой кольев по ширине соблюдается строгое выполнение расстояния, равного ширине ростверка плюс двойной толщине досок. Торцы кольев соединяются поперечными планками для обеспечения жесткости;

• на песчано-гравийную подушку укладываются доски по ширине ростверка вдоль всей конструкции. Если предусмотрен уклон, то доски располагают соответственно. Для жесткости доски крепятся к кольям гвоздями/саморезами;
• на нижний ряд монтируются следующие боковые доски, прибивая или привинчивая их к кольям;

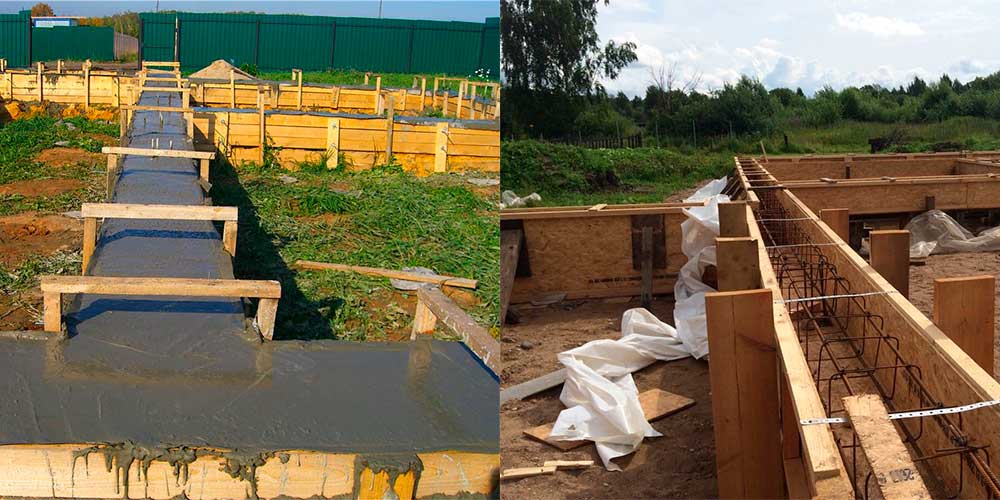

• опалубка под ростверк застилается на дне полиэтиленовой пленкой с целью гидроизоляции, а по краям прибивается гвоздями или скобами строительного степлера. Плёнка не позволяет цементному молочку впитываться в песчаную подушку и преждевременно высыхать раствору;
• в опалубку укладывается каркас стальной арматуры, которая увязывается к арматуре столбов или свай для прочности и надежности. При необходимости можно использовать сварку. Обязательным условием является соблюдение расстояния между арматурой и дном/стенками.

Монолитная опалубка ростверка позволяет получить единую жесткую конструкцию, которая равномерно распределит нагрузку будущего здания и не позволит его стенам негде проседать с течением времени. Она выполняется со строгим соблюдением герметичности и требует наличия деревянного дна.

Опалубка для ростверка фундамента хоть и создается простым образом, но обязательно должна быть выполнена с соблюдением всех геометрических размеров и уклонов. Расстояние между боковыми гранями и стенками наголовников не могут превышать одного сантиметра с каждой стороны, а столбы и сваи должны строго соответствовать проекту.

Буронабивной фундамент с ростверком: пошаговая инструкция

Свайно-ростверковый фундамент на буронабивных сваях — комбинированный тип основания из опорных свай, сформированных в грунте путем бетонирования скважин, пробуренных в земле.

Вторая часть фундамента — ростверк, распределяющий нагрузку на свайное поле.

Такой тип фундамента обладает высочайшей несущей способностью и может использоваться для постройки больших домов и частных коттеджей из любых материалов.

Буронабивной фундамент с ростверком позволяет возводить строения на сложных грунтах: вязких, болотистых, плывунах, пучинистых. Основание на буронабивных сваях незаменимо в сейсмически активных районах, зонах с разветвленными сетями подземных коммуникаций, а также в грунтах с повышенной щелочностью, где невозможно использовать винтовые опоры.

Преимущества конструкции:

• повышенная устойчивость к вибрации;
• возможность возведения при неблагоприятных геологических условиях;
• простота монтажа;
• отсутствие больших объемов земляных работ;
• относительно небольшая себестоимость.

Сделать буронабивной фундамент с монолитным ростверком можно без привлечения специалистов и профессиональной техники.

Недостатки:

• опасность неравномерной осадки опор;
• невозможность устройства цокольного этажа и подвала.

Когда его можно использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

• Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор.
• На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот. Свайно-ростврековый фундамент — со сваями ТИСЭ
• При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение. Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий.
• При строительстве в жестких грунтах. В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами).
• Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор.
• При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

Плюсы и минусы

Основными преимуществами столбчатого фундамента с ростверком являются:

1. Область применения — неограничена. Может возводиться на глинистых, скалистых, твёрдых и неустойчивых грунтах. Рельеф участка также не имеет значения, что избавляет архитектора от стандартных решений и больших затрат на строительство;
2. Грамотная установка обеспечит зданию долговечность (более 70 лет);
3. Относительно небольшая цена;
4. Есть возможность подбора типа и вида фундамента и его ростверка, что даёт возможность сэкономить на цене и сроках выполнения работы;
5. Простота технологии даёт возможность строить фундамент самому.

Но, кроме выше перечисленных преимуществ, существует и несколько недостатков:

• отсутствие возможности построения подвального помещения или погреба;
• небольшая способность сопротивления к деформации грунта во время процесса пучения.

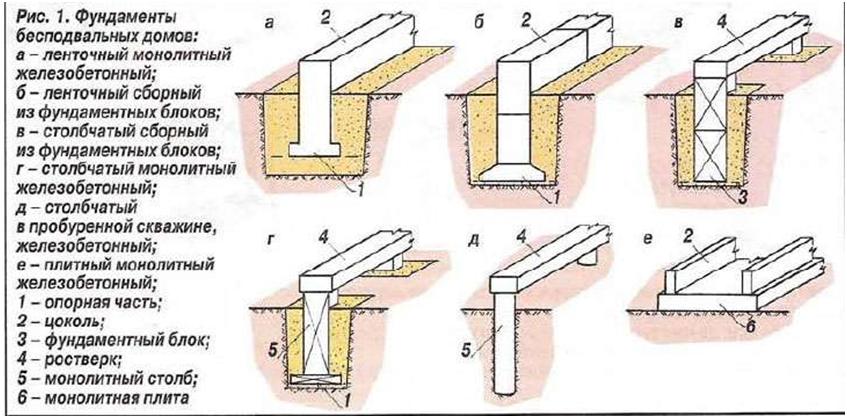

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

Железобетонный ростверк своими руками

Бетонный ростверк довольно часто используется в частном строительстве и является идеальным и вполне бюджетным вариантом основания для небольшого дома.

Рассмотрим алгоритм создания ленточного ростверка подробнее.

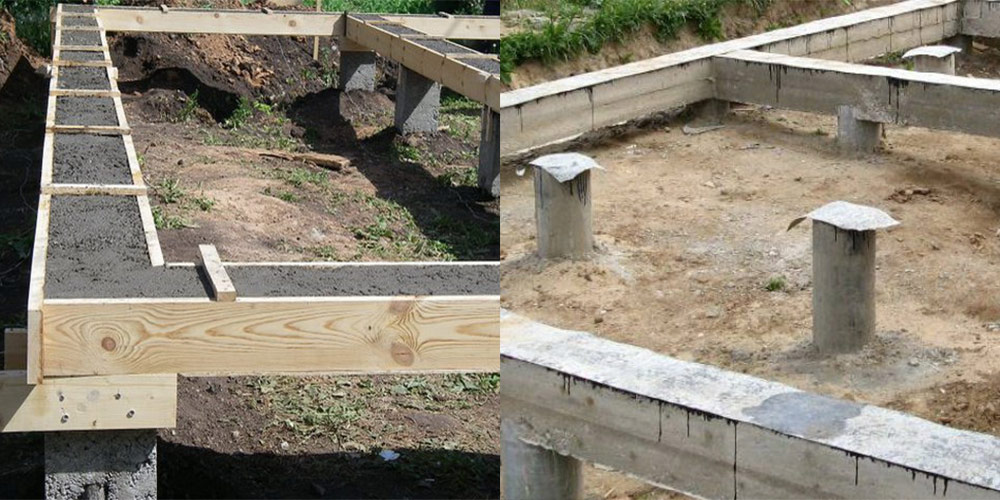

Монтаж опалубки

Устройство ростверка начинается с создания опалубки. В первую очередь в обязательном порядке выравнивают сваи. Высота всех свай над грунтом должна быть одинаковой.

Опалубку для ростверка изготавливают из прочных деревянных досок или щитков. Днище  должно быть съемным. Ширина ленты должна превышать толщину стенок здания по проекту примерно на  0,3-0,4м.

Высокий ростверк предполагает наличие свободного пространства между грунтом и лентой. Чтобы приподнять конструкцию над землей, дно опалубки засыпают песком или выстилают толстым пенопластом, застилая верх полиэтиленом. Полиэтиленовой пленкой также нужно закрыть и боковые элементы. После того, как бетон закрепится, деревянные щитки и подушка из песка или пенопласта убираются.

В качестве альтернативы днище иногда выстилают прочным щитом и приподнимают на брусе, устанавливая нужную высоту. При этом обязательно нужно обеспечить достаточную прочность днища опалубки и стыков его с бортиками, ведь бетон будет оказывать на них колоссальное давление.

Арматура

Этап армирования очень важен, поскольку именно наличие арматуры позволяет фундаменту-ростверку выдерживать большие нагрузки на изгиб и не деформироваться в процессе эксплуатации.

Процесс аналогичен процедуре армирования ленточных фундаментов. Для продольных верхних и нижних элементов берутся ребристые прутья с диаметром не менее 1,2см. Вязка осуществляется с шагом в 0,4м. К вертикальным прутьям применяются те же требования. Поперечные элементы могут быть более тонкими и гладкими.

Высота арматурного каркаса рассчитывается так, чтобы металл был покрыт слоем бетона не меньше 5см.

Расчет арматуры для фундамента можно произвести, воспользовавшись онлайн-калькулятором.

Бетонирование

Это завершающий этап монтажа ростверка фундамента. Он ничем не отличается от заливки бетоном ленточных фундаментов. В идеале бетонирование должно проводиться в один этап. После заливки бетон прикрывается полиэтиленом. И затем регулярно увлажняется. Опалубку можно снимать по прошествии не менее 7 суток с момента схватывания. А прочность, необходимую для продолжения строительных работ, фундамент набирает лишь спустя 30 дней с момента заливки.

Минусы свайно-ростверкового фундамента

Недостатки свайно-ростверковый фундамент тоже имеет, и их нужно обязательно учесть при принятии решения:

• Такой фундамент однозначно не подойдет для тяжелого, массивного строения, так как имеет относительно небольшую максимальную нагрузку.
• Достаточно сложный и трудоемкий процесс расчета свайно-ростверкового фундамента.
• Сложности, которые возникают при обустройстве цоколя.
• Часто возникает необходимость заполнения пространства между сваями, что ведет к дополнительным материальным и трудовым затратам.

Петр Матко – специалист по расчету и планированию работ "МосАрхБюро" считает:

Лучше всего для этого нанять опытного специалиста. Он сможет грамотно учесть возможные особенности местности. При самостоятельном расчете большая вероятность ошибки, которая будет стоить вам "поплывшего" фундамента.

Гибридные варианты фундамента

Стремление объединить преимущества разных типов фундаментов привело к появлению комбинированных конструкций.

• Свайно-ленточный фундамент представляет собой сочетание мелкозаглублённой ленты и буровых либо забивных свай. Несущая способность такого фундамента в основном обеспечивается лентой, а сваи предотвращают её выталкивание. Но при промерзании грунта конструкция испытывает повышенные нагрузки (особенно если лента недогружена) — именно поэтому в ней не стоит использовать винтовые сваи, у которых могут оторваться лопасти. Такой фундамент хорошо сочетается с простыми в плане небольшими блочно-кирпичными зданиями.
• Свайно-плитный фундамент крайне редко, но всё же применяется в частном домостроении при возведении кирпичных домов большой площади. Он представляет собой свайное поле (сваи располагают с шагом 1,5–2 м на всей площади застройки), объединённое с толстой монолитной плитой.
• Свайно-буровой фундамент с ростверком и стяжкой — неплохая альтернатива шведской плите, обеспечивающая без дополнительных затрат высокий цоколь, а значит, лучшую защиту стен от увлажнения. Стяжку толщиной 100–150 мм с одноуровневым армированием выполняют поверх ростверка и тщательно утрамбованной песчаной подсыпки. При этом цоколь утепляют снаружи плитами ЭППС, чтобы снизить вероятность промерзания грунта под фундаментом.

• Дачный участок

  Как сделать фундамент из блоков ФБС: пошаговая инструкция и советы по выбору материала

Конструктивные разновидности фундамента с ростверком

Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:

• сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
• цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
• комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.

Выбор оптимального варианта определяется требованиями проекта.

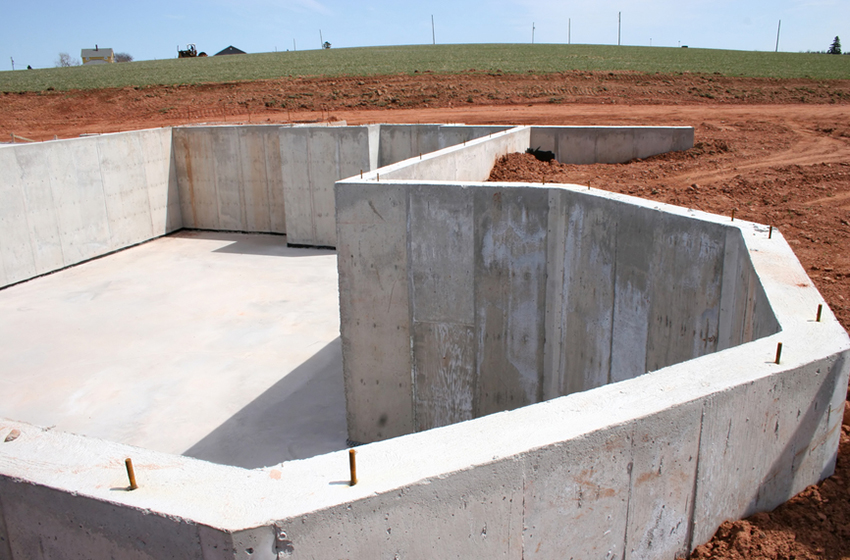

Комбинированный вариант

Это технология возведения ростверка с плитой. То есть, в ней отсутствует свайный фундамент. Обычно этот вариант применяется при строительстве частных домов, если застройщик решает на слабых нестабильных грунтах построить дом с подвальным или цокольным помещением.

То есть, на месте дома сооружается монолитная плита с ростверком. Сложность возведения этой конструкции заключается в том, что заливать бетон нужно так, чтобы плита и ростверк были единым целым. Поэтому создается единый армированный каркас.

Для этого придется уложить в плиту металлическую решетку, а к ней в два или три ряда прикрепить по месту расположению ленты вертикальные отрезки арматуры, которые между собой свяжутся в каркасную клетку. Расстояние от края ростверка до края плиты определяет именно установка вертикальных арматурных прутов.

Но есть еще одна сложность – установка опалубки для ростверка. Ее не к чему крепить, особенно это касается внутренних щитов. Ведь край ростверка располагается далеко от несущей опоры. Поэтому каждый элемент монолитной плиты с ростверком заливается по отдельности. Эта технология определена СНиПами.

• Сначала пол (плита). Кстати, можно провести его теплоизоляцию, засыпав поверх подушки керамзит. Залитый бетон должен набрать минимум 70% от марочной прочности, на что уходит 20-21 день.
• Затем монтируется опалубка для ростверка, и заливается бетонный раствор.

Такой тип фундамента – это большие материальные расходы, сложность в изготовлении, требования к точным подсчетам. Особенно это касается расстояния от края ростверка до края плиты. Чем меньше расстояние, тем больше нагрузок на края плитного фундамента, отчего он может разрушиться.

Даже если его закладывать под газобетон. Но есть и свои плюсы. К примеру, нет необходимости копать котлован ниже уровня промерзания грунта.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

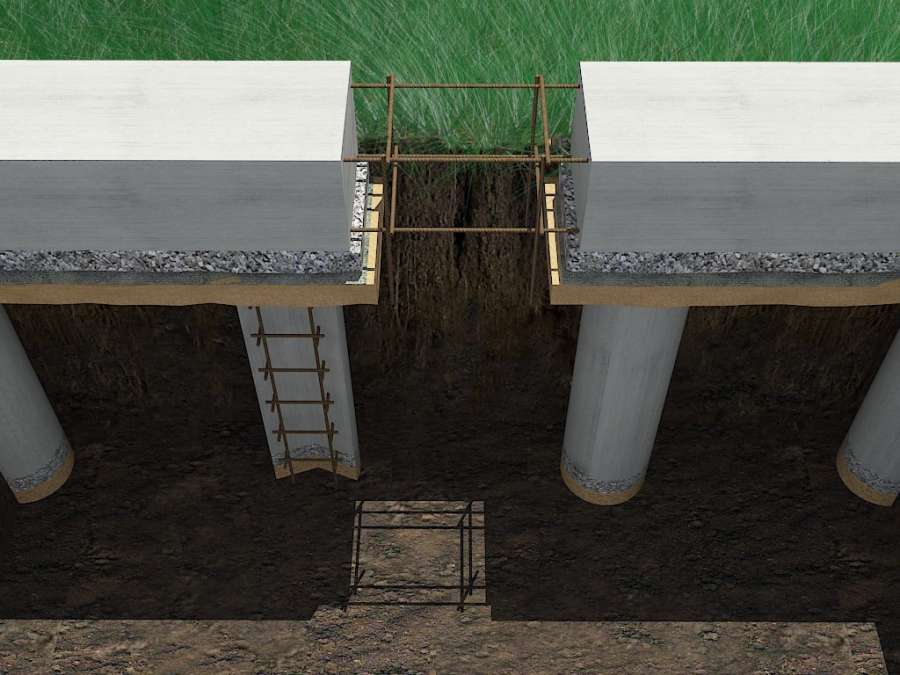

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

• песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
• кольцевого дренажа, расположенного на уровне подошвы ростверка;
• бетонной подготовки в виде стяжки без арматуры;
• гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы. Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах.

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Устройство свайного фундамента из забивных свай, основные различия и применение

Свайный забивной фундамент может быть изготовлен на любых конструкциях, описанных в подразделе 2. п. 1 этой статьи.

Названия они будут носить по названию использованной забивной сваи.

Забивные погружают в грунт на заданную расчетом глубину одним из способов:

• забивкой паровым, механическим или дизельным молотом;
• вибропогружением с помощью одного из нескольких разновидностей вибропогружателей;
• статическим вдавливанием, используя большую массу вдавливающей установки;
• комбинацией или попеременным использованием нескольких способов.

На оголовках устраивают ленточный или балочный решетчатый ростверк или ростверк в виде сплошной плиты.

Что такое ростверк

Ростверком называют верхнюю часть свайного фундамента. Ростверк представляет собой балки или плиты, объединяющие несколько свай. Его задачей является “включение” в работу нескольких свай и передача на них нагрузок от вышерасположенных конструкций.

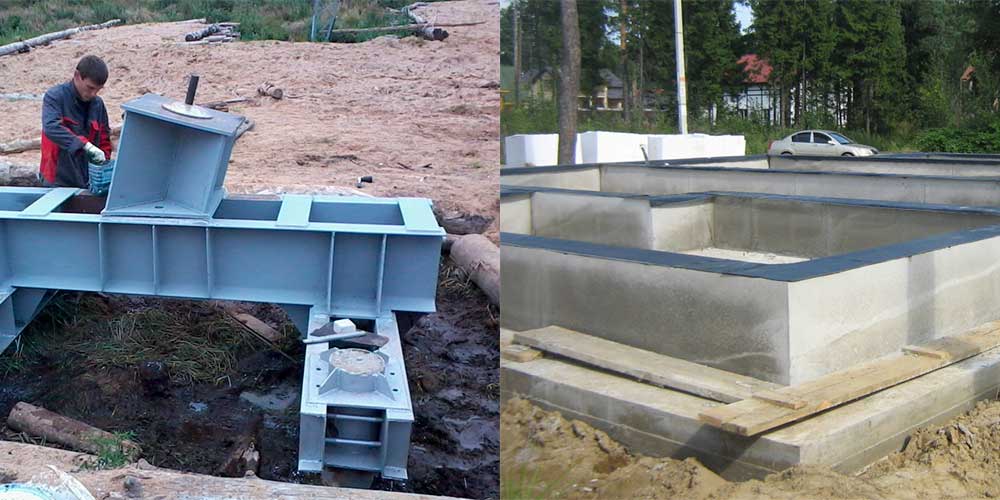

Ростверк бывает:

• деревянным;
• бетонным;
• железобетонным;
• металлическим;

Бетонный и железобетонный ростверк при этом выполняют как сборным, так и сборно-монолитным, монолитным.

Также выделяют следующие виды ростверка в зависимости от высоты расположения относительно уровня земли:

1. Высокий. Низ ростверка находится на 10-15 сантиметров выше уровня грунта;
2. Повышенный. Располагается вровень с землёй;
3. Заглубленный. Расположен ниже уровня земли;

Нагрузка

Для каркасного дома наибольшая дистанция между опорами не может превышать 7 шагов, поскольку дистанцию в 8 шагов и более принято использовать при постройке масштабных объектов, в которых, как правило, применяют свайную сеть.

Минимальная дистанция между опорами — это допустимый зазор между сваями, при котором фундамент не будет испытывать сдвиги и разрушаться.

Рассчитаем точные нагрузки здания на основу и грунтовую массу.

Это важно!

Правильно заложенный фундамент способен выдерживать несколько сотен тонн, тем не менее, если шаг буронабивных свай в ленточном ростверке по СНиП рассчитан неверно или неточно, то это может привести к разрушению всего объекта, поскольку потребует совершать ремонт опорных конструкций и вносить изменения в дистанцию между сваями.

Укажем плотность в г / см3 некоторых видов грунтов:

• глина: 2, 75;
• супесь: 2, 72;
• пески: 2,6-2,7;
• суглинки: порядка 3.

Несмотря на достоверные характеристики плотности всех видов грунтов, расчет массы грунта также необходим. Однако, стандартом является удельная масса грунта, благодаря этому параметру можно узнать массу любого слоя. Не учитывать плотность грунта в разных местах участка — равносильно допустить «съезд» фундамента в сторону.

• Дисперсный грунт: 1,5-2,5 г/см3.
• Метафорический грунт: около 3 г/см3.
• Аргиллит и алевролит: 2-2,5 г/см3.
• Песчаник: 2-2,7 г/см3.
• Известняки: 2,2-3 г/см3.

Буронабивной фундамент

Буронабивной фундамент с ростверком

Технология устройства буронабивных свай

В заключение

Таким образом мы узнали самые главные понятия ростверков. Конечно, о них можно говорить намного дольше, но это — тема далеко не одной статьи. А пока, в рамках этой, озвучим важные моменты:

1. Во время проектирования нужно учесть множество факторов, чтобы выбрать правильно все составляющие. Так, деревянный ростверк не подбирается для кирпичных зданий, лента не обязательно выдержит нагрузки так хорошо, как плита, а деформация заглубленной конструкции иногда приводит вплоть до вырывания свай;
2. Расчет ростверка должен быть точным. Особенно это касается сборно-монолитных конструкций. Впрочем, и подбор материала должен быть также произведён правильно. Например, недостаточная толщина двутавра может привести к сложным, а то и непоправимым последствиям;
3. Необходимо правильно защитить материал. Так, ростверк металлический поддаётся коррозии, деревянный — гниению, а заглубленный бетон будет впитывать влагу из грунта;
4. Не стоит пренебрегать геологическими проблемами. Если грунтовые воды находятся высоко, а местность часто страдает от паводков, есть смысл сделать высокий ростверк.

Придерживаясь этих и других правил, можно создать отличный крепкий фундамент который будет надёжно удерживать ваш дом. Помните об этом, чтобы не вложить средства впустую и не подвергнуть опасности себя и других.

ВконтактеFacebookTwitterGoogle+Одноклассники

Что это такое?

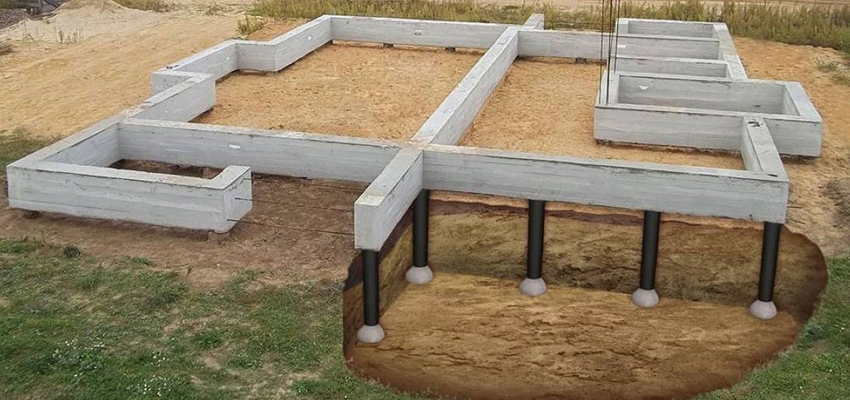

Свайно-ростверковый фундамент с конструктивной точки зрения выглядит просто – это сваи и плита-монолит. Нагрузка на плите распределяется равномерно, из-за чего ее величина может быть очень внушительной. Если кратко сформулировать задачи, которые выполняет плитный ростверк, получаем следующий перечень:

• соединить между собой сваи;
• равномерно распределить нагрузку по всему основанию;
• жестко зафиксировать сваи, чтобы исключить вероятность их передвижения;
• исключить вероятность того, что произойдет усадка фундамента.

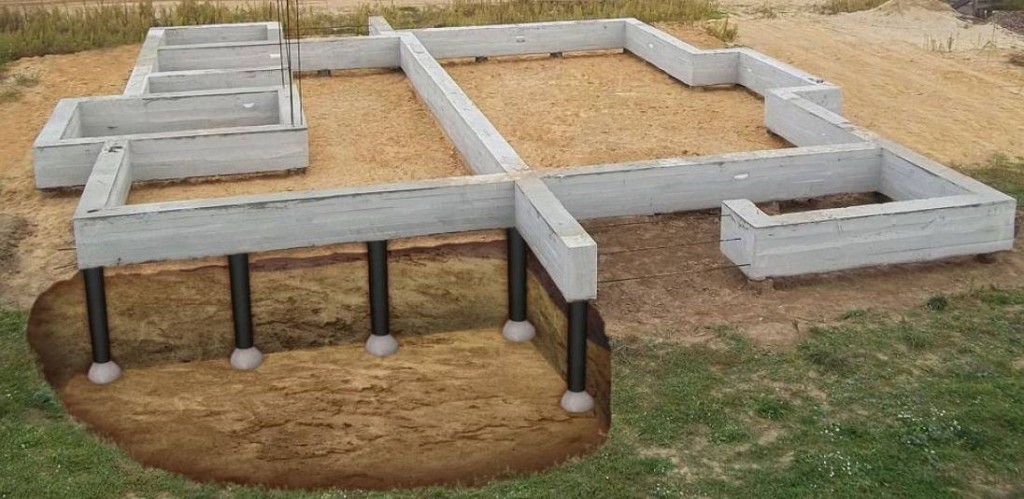

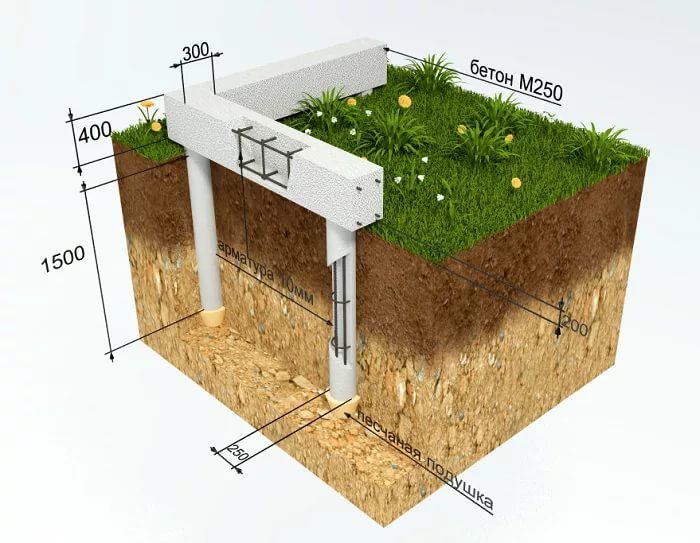

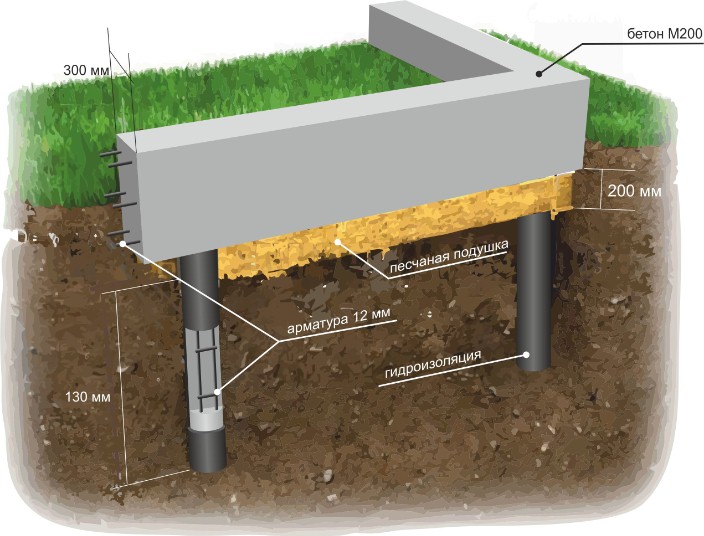

Схема устройства свайного фундамента с ростверком

Ростверк на монолитных плитах может принадлежать к одному из трех типов:

• металлический – для соединения свай используют швеллерную или двутавровую балку, при этом размер сечения зависит от назначения стен. У несущих стен сечение больше, у любых других – меньше. Этот вариант требует серьёзных денежных затрат, поэтому применяют его нечасто;
• бетонный – он применяется только для несущих стен. В вырытые траншеи устанавливают сваи, в случае необходимости подрезают их, выполняют заполнение ПГС, после чего подвязывают арматуру и делают опалубку;
• подвесной – он выглядит так же, как и бетонный, однако плиту кладут прямо на сваи. Монолитная плита с ростверком в этом варианте так же требует армирования и прокатного профиля.

Фундамент плитный железобетонный с монолитным ростверком

Иногда, когда речь идет о постройке небольшого здания, плитный ростверк допускает установку на деревянные брусья. Однако в этом случае стоит убедиться, что они справятся с планируемой нагрузкой. Наиболее распространенным является классический вариант, когда сваи сверху накрывают монолитной плитой.

В процессе установки следует помнить о том, что бетонный плитный ростверк можно устанавливать только при температуре выше нуля. В противном случае он быстро даст усадку, что, разумеется, крайне нежелательно.

При этом специалисты рекомендуют не экономить на качестве и количестве бетона – от этого будет зависеть надежность и долговечность всей конструкции. Сама технология изготовления выглядит просто – в опалубку с арматурой заливают бетон. Однако при этом следует позаботиться о грамотно подобранном составе смеси и о достаточном ее количестве.

Ниже на схеме показано, как устроен монолитный плитный ростверк, и из каких элементов он состоит.

Сама по себе железобетонная плита является достаточно качественным основанием, а если ее использовать совместно с ростверком, который воспринимает большую часть усилий на себя, получается просто прекрасное основание

Пример расчета

Чтобы лучше понять принцип выполнения вычислений, стоит изучить пример расчета. Здесь рассматривается одноэтажное здание из кирпича с вальмовой крышей из металлочерепицы. В здании предполагается наличие двух перекрытий. Оба изготавливаются из железобетона толщиной 220 мм. Размеры дома в плане 6 на 9 метров. Толщина стен составляет 380 мм. Высота этажа — 3,15 м (от пола до потолка — 2,8 м), общая длина внутренних перегородок — 10 м. Внутренних стен нет. На участке найдена тугопластичная супесь, пористость которой — 0,5. Глубина залегания этой супеси — 3,1 м. Отсюда по таблицам находим: R = 46 тонн/кв.м., fin = 1,2 тонн/кв.м. (для расчетов среднюю глубину принимаем равной 1 м). Снеговая нагрузка берется по значениям Москвы.

Сбор нагрузок делаем в форме таблицы. При этом не забываем про коэффициенты надежности.

Предварительно назначаем ростверк шириной 40 см, высотой 50 см. Длину сваи — 3000 мм, D сечения = 500 мм. Используем примерный шаг свай 1500 мм. Чтобы рассчитать общее количество опор нужно 30 м (длину ростверка) поделить на 1,5 м (шаг свай) и прибавить 1 шт. При необходимости значение округляется до целого числа в сторону уменьшения. Получаем 21 шт.

Площадь одной сваи = 3,14 0,52/4 = 0,196 кв.м., периметр = 2 3,14 0,5 = 3,14 м.

Найдем массу ростверка: 0,4м 0,5 м 30 м 2500 кг/куб.м. 1,3 = 19500 кг.

Найдем массу свай: 21 3 м 0,196 кв.м. 2500 кг/куб.м. 1,3 = 40131 кг.

Найдем массу всего здания: сумма из таблицы + масса свай + масса ростверка = 244167 кг или 244 тонн.

Для расчета потребуется нагрузка на пог.м ростверка = Q = 244 т/30 м = 8,1 т/м.

Расчет свай. Пример

Находим допустимое нагружение на каждый элемент по формуле указанной ранее: P = (0,7 46 тонн/кв.м. 0,196 кв.м.) + (3,14 м 0,8 1,2 тонн/кв.м. 3 м) = 15,35 т. Шаг свай принимается равным P/Q = 15,35/8,1= 1,89 м. Округляем до 1,9 м. Если шаг получается слишком большим или маленьким, нужно проверить еще несколько вариантов, меняя при этом длину и диаметр фундаментов.

Для каркасов применяются пруты D = 14 мм и хомуты D = 8 мм.

Расчет ростверка. Пример

Нужно посчитать массу здания без учета свай. Отсюда М = 204 тонн. Ширина ленты принимается равной М / (L R) = 204/ (30 75) = 0,09 м. Такой ростверк использовать нельзя. Свесы стен кирпичного здания с фундамента не должны превышать 4 см. Ширину назначаем конструктивно 400 мм. Высота остается равной 500 мм.

Армирование ростверка свайного фундамента:

• Рабочее 0,1%*0,4*0,5 = 0,0002 кв.м. = 2 Здесь достаточно будет 4 стержней диаметром 8 мм, но по нормативным требованиям используем минимально возможный диаметр 12 мм;
• Горизонтальные хомуты — 6 мм;
• Вертикальные хомуты — 6 мм.

Выполнение расчетов займет определенный промежуток времени. Но с их помощью можно сберечь деньги и время в процессе строительства.

Также вы можете рассчитать фундамент при помощи онлайн калькулятора. Просто нажмите на ссылку Расчет фундамента столбчатого типа и следуйте инструкциям.

Источник

Что такое свайно-ростверковый фундамент.

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Свайно ростверковый фундамент.

Так выглядит свайно-ростверковый фундамент вынутый из земли.

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Ростверк фундамента. Различают свайные фундаменты с высоким и низки ростверком.

Как работает ростверк и что он дает.

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Свайно ростверковый фундамент.

Чем отличаются свайные и свайно-ростверковые фундаменты.

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях.

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Свайно ростверковый фундамент.

Устройство свайно-ленточного фундамента.

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Конструктивные особенности свайного фундамента с монолитным ростверком

Существует два варианта исполнения монолитного ростверка:

• плитный – ростверк, связывающий в единую систему все сваи;
• ленточный – ростверк, соединяющий сваи последовательно.

Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.

Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.

В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:

• висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
• наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
• низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.

Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.

Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы. Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

• Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
• Высокая надежность.
• Длительный срок службы. Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
• Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.
