Для чего нужны винтовые сваи?

Конструкция винтовой сваи

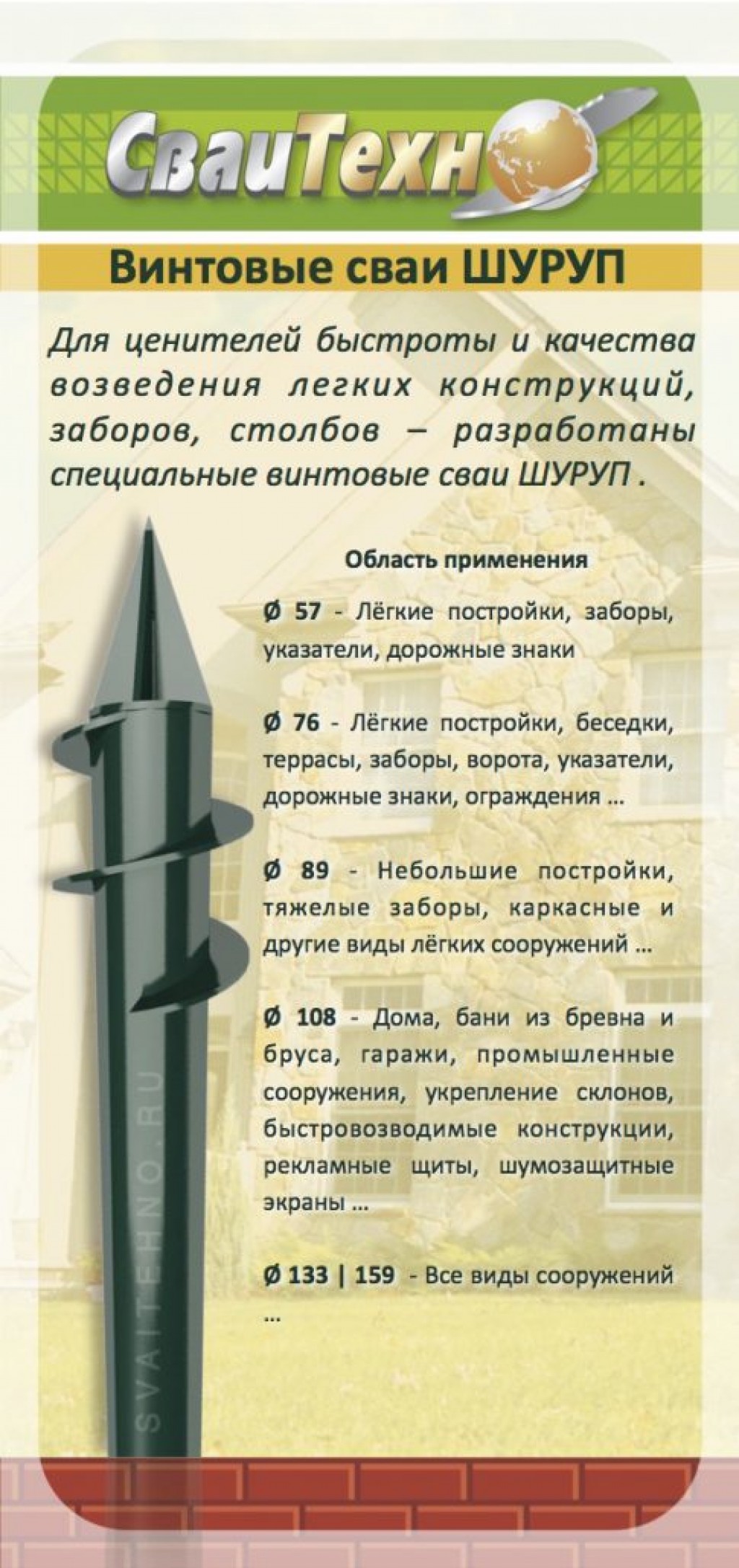

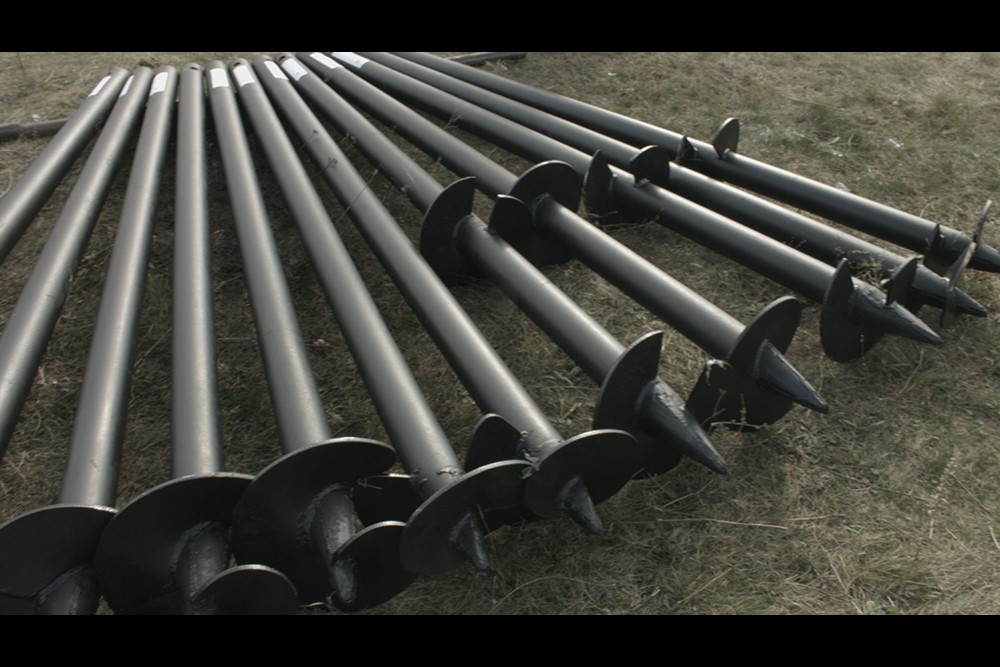

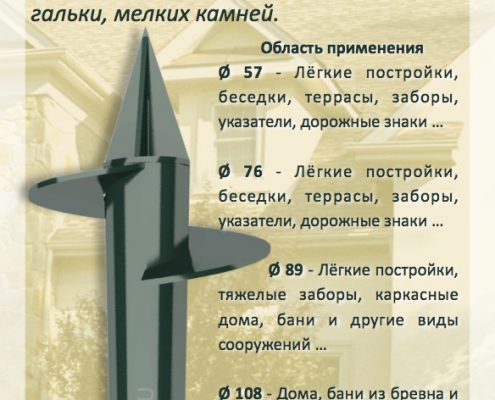

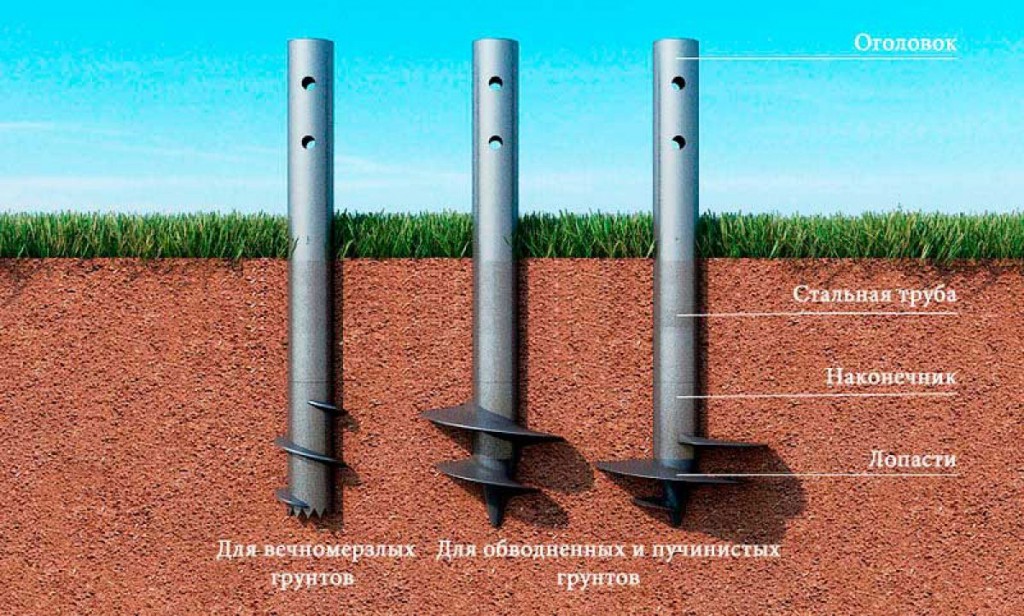

Винтовая свая представляет собой стальную трубу с конусом и стальной лопастью определенной конфигурации с одной стороны и техническим отверстием с другой, покрытой антикоррозийным составом. Конус служит для облегчения погружения сваи в грунт, а так же обеспечивает герметичность полости сваи. Лопасть имеет форму винта. При вращении свая погружается, не нарушая при этом структуры грунта. Так же лопасть передает большую часть нагрузки на слои, находящиеся непосредственно под лопастью сваи. Техническое отверстие служит для фиксации и передачи крутящего момента от гидравлического вращателя к свае. После монтажа сваи, часть трубы с отверстием срезается. Покрытие винтовой сваи служит для предотвращения коррозии, тем самым продлевая срок службы фундамента. На странице типы винтовых свай Вы можете ознакомиться с ассортиментом производимых нами винтовых свай.

Технология монтажа винтового свайного фундамента:

1. Сама технология весьма проста в исполнении. На начальном этапе учитывают особенности местности, размер возводимого сооружения, и многие другие факторы. Исходя из них, определяют количество, размер, глубину, на которую завинчивают сваи, а также расстояние между ними. Происходит разметка для опор и при необходимости сварка свай вместе (существуют сварные винтовые сваи до 11 метров).
2. После завершения подготовки и расчётов приступают к самому монтажу. Так как простейшая винтовая свая представляет собой трубу, с приваренными лопастями. Вкручивать её можно используя не только специальную технику, но и простые подручные средства, и физическую силу. Как правило, сваи закручиваются на глубину окончания торфяного или посадочного слоя. Глубину можно выяснить, проведя соответствующие замеры.
3. После завершения установки для большей надежности сваи скрепляются между собой в зависимости от типа постройки и бетонируются. Все лишние элементы и выступающие части срезаются до уровня фундамента.

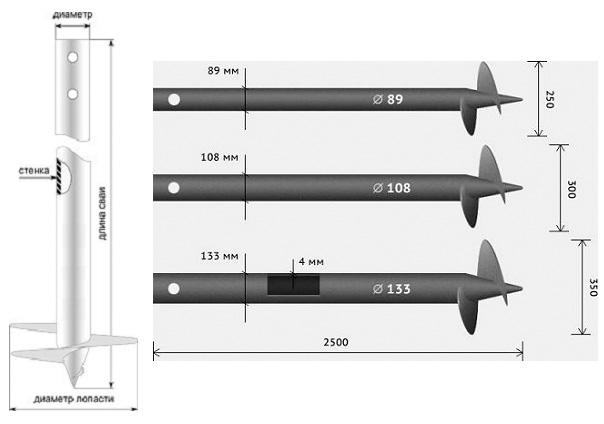

Винтовые сваи имеют высокую устойчивость и могут выдерживать нагрузки от 4 до 9 тонн на каждую, при условии, если свая длинной 2.5 м. диаметр 108 мм. толщина ствола 4 мм. на основании имеется лопасть длинной в полтора оборота, шириной 300-350 мм. и толщиной не менее 5 мм. Бетон в ходе строительства можно использовать невысокой стоимости. Начиная от марки М300 и выше. Для защиты от коррозии используется специальный наконечник и покрытие для сваи. Срок эксплуатации подобных строений от 80 до 100 лет. В зависимости от качества металла, обработки защитными средствами и погодных условий местности срок эксплуатации может различаться.

Винтовой свайный фундамент идеально подходит для большинства типов зданий, в частности, таких как дома из бруса, сооружения по каркасной и модульной технологии, дома из газобетона, бани, дачи и беседки. Винтовые сваи можно использовать даже при проектировании ландшафтного дизайна.

Преимущества и недостатки использования свай

Винтовые сваи имеют ряд неоспоримых плюсов, которые заключаются в следующем:

1. В высокой скорости монтажа, что позволяет возвести фундамент, всего лишь за каких-то один или два дня.
2. В отсутствии необходимости выполнять полномасштабные земляные работы, что серьёзно удешевляет строительство.
3. Возможность возведения фундамента при любой погоде.
4. Начать строительные работы, можно сразу же после установки основания.
5. Высокую устойчивость.

К сожалению, применение свай имеет и свои определённые недостатки.

Одним из наиболее существенных минусов, является невозможность монтажа свайного фундамента на скалистом грунте. Кроме того, существует и некоторая проблематичность при обустройстве подвала строения, а также необходимость в более качественном утеплении его нижнего перекрытия.

Оценить статью и поделиться ссылкой:

Свайные фундаменты

Конструкция свайного фундамента состоит из группы свай и ростверков, являющихся связывающим и распределяющим нагрузки звеном сооружения. На несущие плиты или балки, объединяющие сваи, опирают наземные части строений. В зависимости от своего места расположения относительно горизонта, ростверки бывают:

• низкими – находятся ниже уровня поверхности земли и передают через свою подошву часть усилия на грунт. Как правило, устраиваются не выше отметки промерзания;
• промежуточными – укладываются без заглубления непосредственно на поверхностном слое непучиноопасных грунтов. Вертикальное давление по подошве не передают;
• высокими – располагаются над уровнем земли под внутренними стенами домов при наличии технического подполья, а также под мостовыми опорами и т.д. Жесткость такой конструкции придают дополнительные наклонные сваи.

Проект сооружения может предусматривать различное расположение свайных стволов:

• одиночное – под легкие каркасные строения;
• ленточное (одно- или многорядное) – под несущие стены протяженных сооружений;
• кустовое – под массивные колонны и столбы;
• сплошное – под башни и высотные дома, имеющие небольшую площадь в плане.

Используя при возведении фундаментов в гражданском строительстве разные виды свай, удается увеличить объем сдаваемого жилья за счет повышения этажности строений, а также использования площадок с грунтами, имеющими неудовлетворительные характеристики. Кроме того, можно отметить значительное снижение трудоемкости и сокращение временных сроков на этапе земляных работ, по сравнению с открытым способом монтажа подземной части сооружения, дающее застройщику экономическую выгоду.

Что такое свайно-винтовой фундамент?

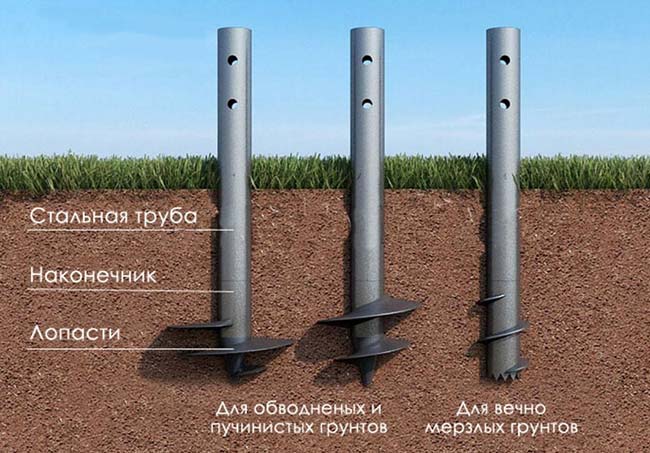

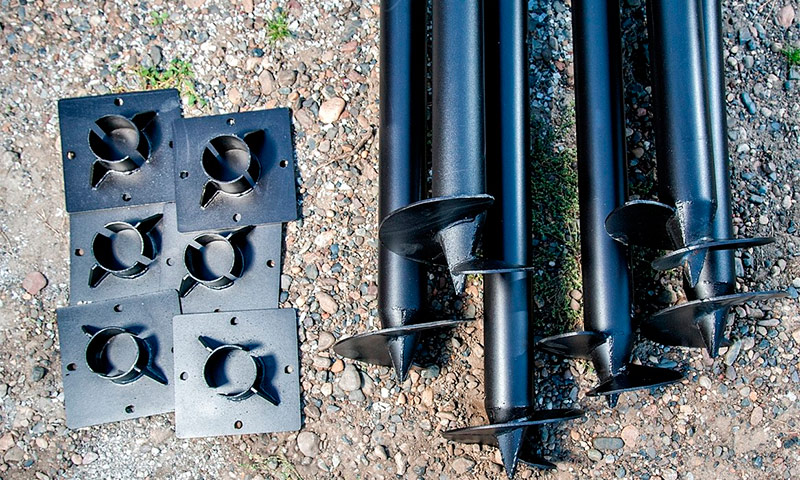

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

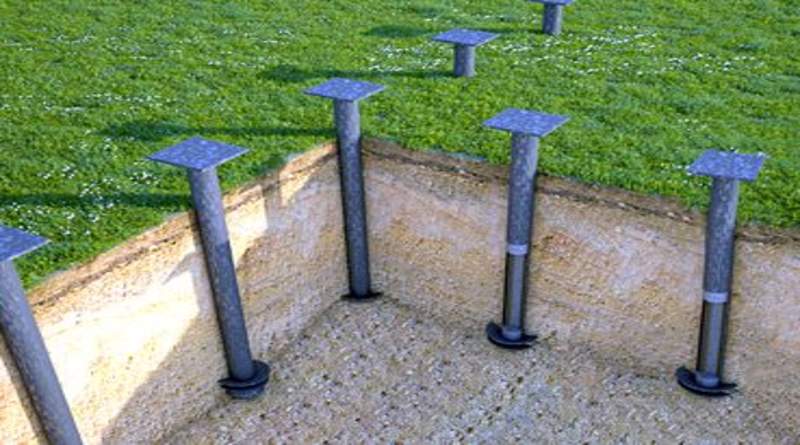

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

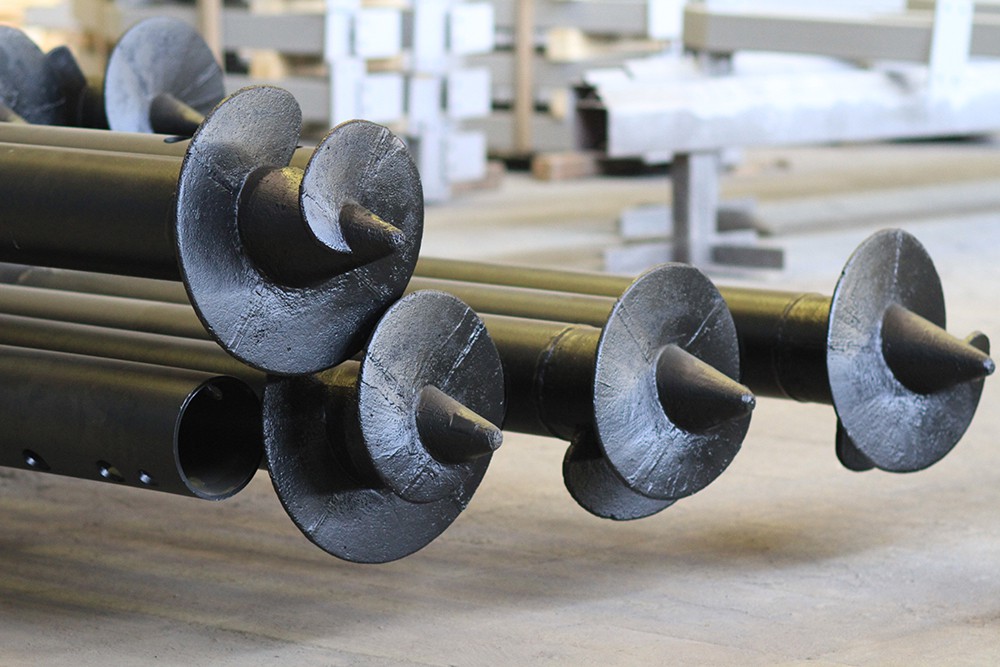

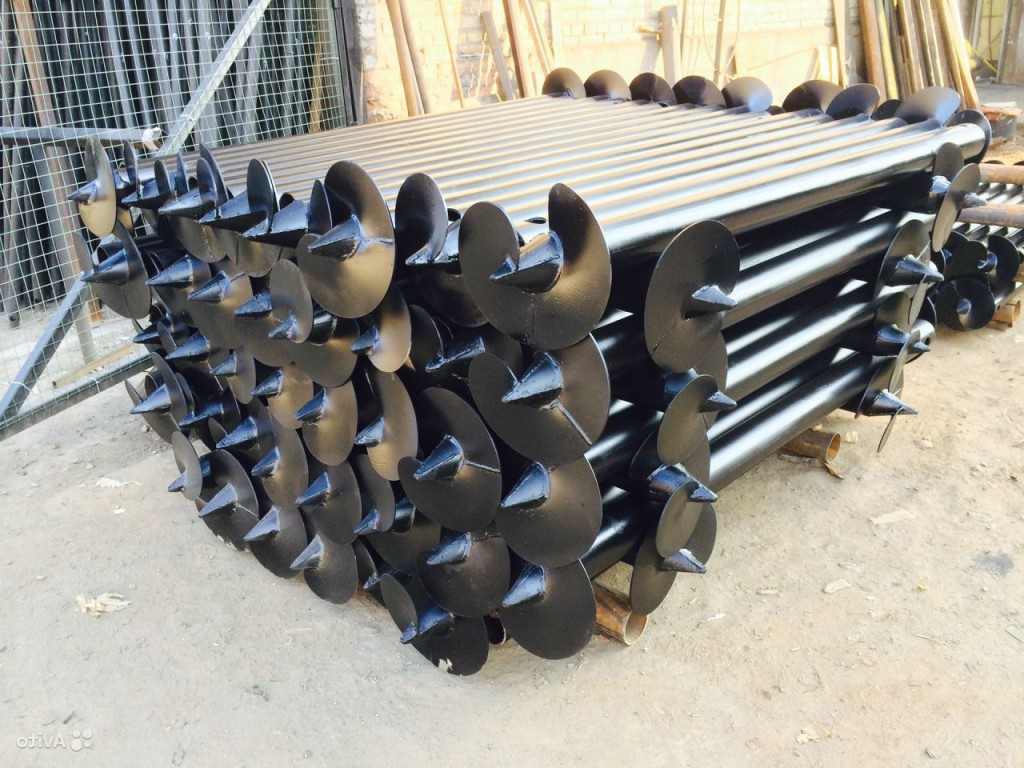

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Почему стоит работать с заводом «Кронверк»

Предприятие может предложить своим клиентам производство металлоконструкций высокого качества по очень умеренным ценам. Кроме 50 моделей винтовых свай, отличающихся по диаметру и длине, на данном предприятии можно заказать все типы комплектующих для них. Также в ассортименте компании есть готовые металлоконструкции, подобные балкам, колоннам, лестницам и межэтажным перекрытиям. Основные преимущества работы с заводом «Кронверк» включают:

• Возможность заказывать средние и крупные оптовые партии стройматериалов, экономя на надбавках розничных магазинов.
• Цена на винтовые сваи будет индивидуальной для крупных стройподрядчиков, желающих обеспечить свое производство высококачественными металлоконструкциями и расходными материалами.
• Есть возможность заказать сопутствующие работы с участием рабочей силы и спецтехники завода, включающие монтаж и демонтаж металлических конструкций разной сложности.
• Есть отличные предложения для дилерских сетей, желающих наладить розничную торговлю винтовыми опорами завода в регионах РФ и за рубежом.

Продажа винтовых свай – выгодный и перспективный вид бизнеса в сфере строительного производства. И только клиентам завода «Кронверк» будут доступны все преимущества этого сравнительно нового, но высокоэффективного материала, включающего прочность конструкции, низкую стоимость и долгий срок эксплуатации.

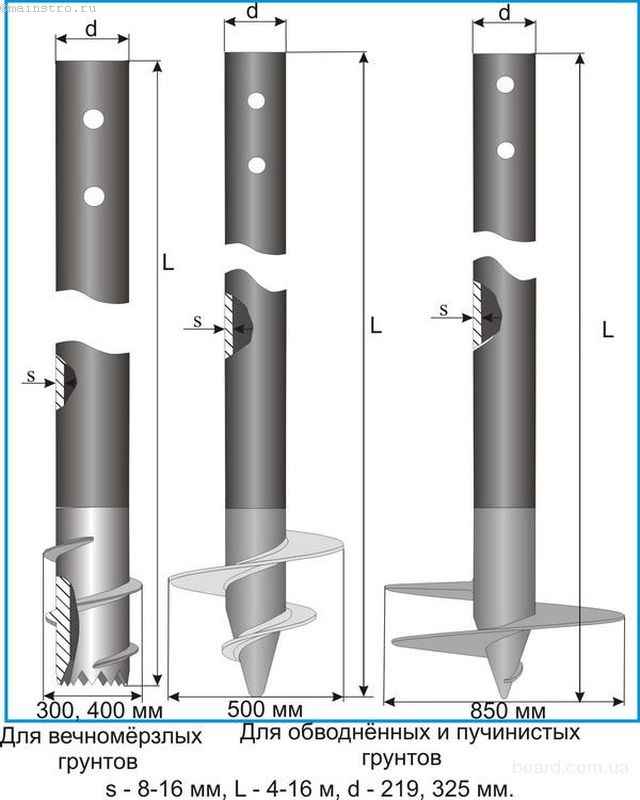

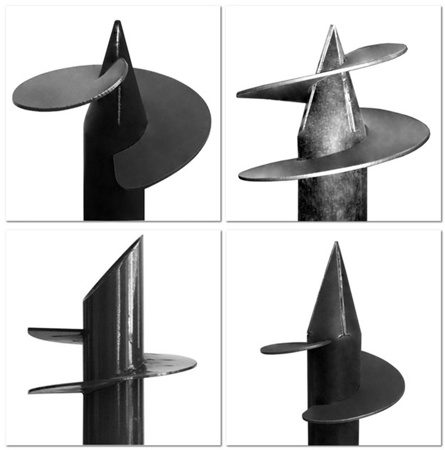

Количество лопастей

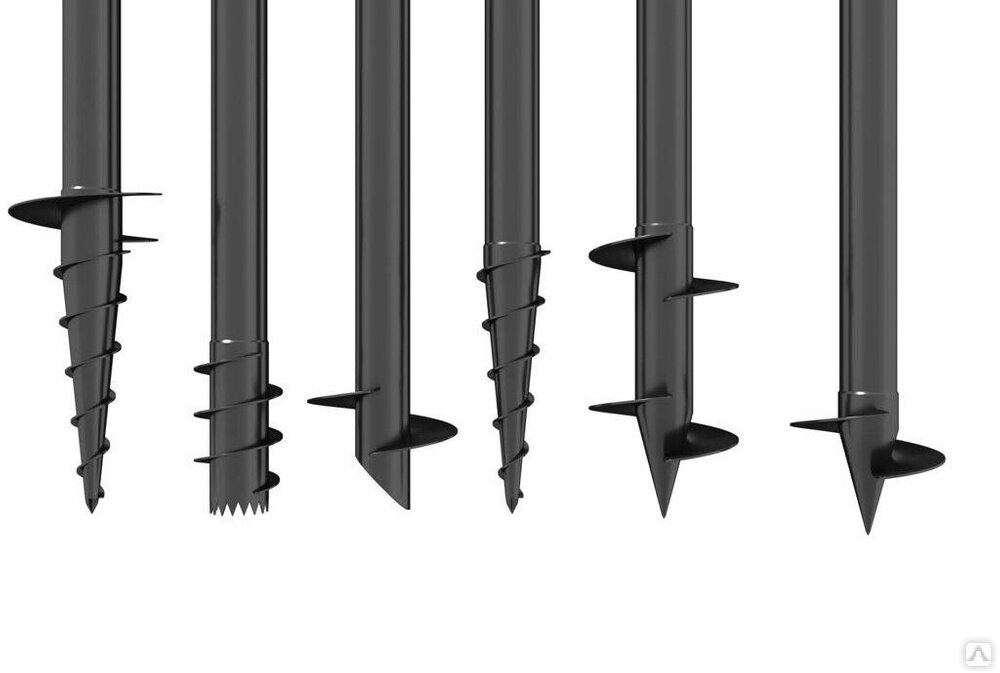

Однолопастные сваи лучше всего подойдут для пристройки к дому и других строений с небольшими размерами. Они обладают малой несущей способностью, и при установке рекомендуется проводить бетонирование.

Многолопастные модели держатся в грунте лучше. Это вариант для домов, оказывающих сильное давление на основание, построенных из тяжелых материалов – кирпича и бетонных блоков.

Важно также понимать, что в продаже есть винтовые модели, предназначенные для мало и сильнонагруженных конструкций.

Конструкция

1. Видов свай.
2. Материала и метода их изготовления.
3. Расположения под домом.
4. Глубины погружения.
5. Конструкции ростверка.

Свая выглядит как длинный стержень. Ее можно сразу установить в землю или изготовить прямо в процессе установки. Она является острой с нижней стороны. Можно надеть наконечник из стали, чтобы защитить от повреждений. На верх одевают кольцо из стали, чтобы защитить от ударов в процессе работы. При изготовлении свай на месте, сначала нужно пробурить скважины, а потом залить их бетоном.

Виды свайных фундаментов, в зависимости от методов погружения:

1. Забивные. Погружают, используя механизмы для вдавливания.
2. Буровые железобетонные. Устанавливают в скважинах.
3. Набивные бетонные и железобетонные конструкции. Для их создания делаются скважины, устанавливается опору и заливается бетоном.
4. Винтовые сваи под фундамент. Закручивают в почву.

В зависимости от несущих нагрузок, существуют две классификации свай:

1. Висячие. Они позволяют передать нагрузку благодаря трению о почву.
2. Стойки. Нужны, при слабой верхней части почвы. С их помощью нагрузка передается на нижние, более твердые слои земли.

По принципу расположения они бывают:

1. Одиночные. Когда опора стоит отдельно.
2. Объединенные в свайную ленту. Строятся по периметру свайных стен. Нужны для распределения нагрузки по всей конструкции.
3. Объединенные в свайный куст. Размещают под колонами, служащими основой дома.

Материалы, из которых их делают:

1. Деревянные.
2. Металлические.
3. Бетонные.
4. Железобетонные.
5. Комбинированные.

Комбинация разных материалов – лучшее решение, поскольку у  каждого материала своя степень коррозии.

Ресурс винтовых свай

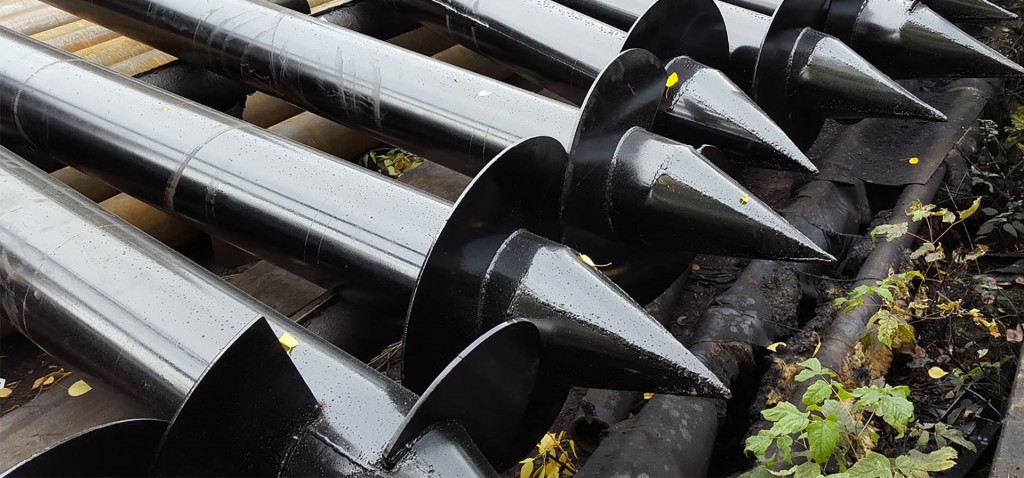

Для повышения эксплуатационного ресурса СВС необходима антикоррозионная обработка каждого изделия согласно ГОСТ Р , , 5272. Производители используют следующие технологии антикорра:

• холодное цинкование – слезает практически полностью еще при погружении сваи за счет содержащихся в земле абразивов;
• горячая оцинковка – держится немного дольше, не обеспечивает заявленный 75 летний ресурс;
• порошковое окрашивание – служит 30 – 50 лет после монтажа, разрушается гуляющими токами в грунте;
• покраска битумными составам – защищает от грунтовой воды, независимо от высоты УГВ, обеспечивает 50 – 70 летний срок эксплуатации

Чтобы повысить ресурс дома, специалисты рекомендуют следующие ЛКМ:

• грунт ВЛ 05 + холодное цинкование (эмаль IR 02) + стеклопластик – ресурс 300 – 400 лет в экстремальных условиях, электрохимическая коррозия отсутствует;
• эмаль IR02 или Zinga Metall + полиуретановая либо эпоксидная двухкомпонентная эмаль  – создавались для защиты нефепроводов (воздушных, подземных), имеют  50 – 100 летний ресурс;
• грунт ВЛ 05 + полиуретановая эмаль Hempel, Masco – стандартный уровень защиты днищ ледоколов, подлодок, резервуаров ГСМ, 30 – 70 летний ресурс.

Даже при покупке СВС с заводским антикоррозионным слоем необходимо покрыть сваи для надежности указанными составами.

Смотрите также:

Ручной монтаж винтовых свай

1. Монтаж начинается с установки свай в угловые точки здания, согласно чертежу.
2. Процесс ввинчивания сваи. Свая устанавливается вертикально в необходимую точку. Далее, в специальные отверстия вставляется прут или дюймовая труба и два человека начинают вращать сваю. Третий член бригады в это время удерживает сваю в горизонтальном положении. Через 2-3 оборота, отвесом или гидроуровнем проверяется вертикальность сваи. Свая завинчивается на проектную глубину, но не менее глубины, на которую промерзает грунт.

    Рекомендация. Для уменьшения, прикладываемого работниками усилия при вращении сваи, размах рычагов вращения должен быть не меньше длины сваи.

3. После окончания установки всех свай, любым из доступных способов необходимо измерить горизонтальный уровень всех опор и выровнять их, подрезав надземную часть.
4. Перед установкой оголовков, внутренний объем труб свай рекомендуется залить бетонным раствором, для защиты внутренней поверхности труб от коррозии и придания дополнительной прочности сваям.

 Внимание! Практика показывает, что наиболее распространенными ошибками при установке свай являются:

1. Потеря вертикальности при завинчивании сваи.
2. Вывинчивание сваи для регулировки ее высоты, что приводит к проседанию сваи.
3. Закапывание сваи.
4. Свая не бетонируется. Это разрешается только при толщине сваи не менее 6 см.

Ручной монтаж винтовых свай

Вверх

Способы вязки арматуры

Наиболее распространенный метод крепления – связывание арматуры с помощью специальной проволоки. Электросварка используется очень редко и только для арматуры, имеющей в маркировке литеру «С».

Соединять сваркой обычную арматуру не допускается, поскольку вследствие воздействия высоких температур она становится менее прочной.

Для вязания арматуры применяют только отожженную круглую проволоку диаметром 1 мм. Необожженная проволока является менее пластичной, поэтому плохо гнется и легко обрывается.

Ищете информацию по теме, как выбрать теплый электрический пол?

Быстрее всего вязка арматуры осуществляется с помощью специального пистолета, снабженного аккумулятором. Но его приобретение целесообразно только при больших объемах работ, к тому же он не очень удобен при вязке арматуры в труднодоступных местах.

Армирование свайно – ростверкового фундамента для частного дома в основном осуществляют посредством другого инструмента – специального крючка. Профессионалы предпочитают самодельные крючки, но для разовых работ сгодится и покупной.

В продаже можно найти как обычные, так и винтовые крючки, называемые, также, полуавтоматическими.

Последние позволяют выполнять вязку арматуры несколько быстрее, но в силу своей конструкции после затягивания узла они оставляют слишком длинные свободные концы проволоки, которые часто выступают из бетона и начинают ржаветь.

Наиболее простыми и распространенными видами узлов являются так называемые «петля» и «две петли». Первый используется при соединении арматуры внахлест, второй – для стыковых соединений. На практике же петлю часто применяют не только для нахлесточных соединений, но и для угловых.

На завершающем этапе монтажа арматурного каркаса следует извлечь бобышки, на которых устанавливалась рабочая арматура нижнего пояса. После этого весь каркас окажется подвешенным на проволоке, обвитой вокруг верхних перемычек опалубки. Теперь можно приступать к заливке бетона.

Видео об армировании ростверка свайного фундамента

Сваи: длина промышленных свай

Выпускаются готовые забивные сваи, длина которых колеблется от 3-х до 16-ти метров. В отдельных случаях, возможно изготовление и более длинных свай. Однако если есть необходимость осуществить глубокое погружения свай – чаще применяют составные сваи.

По способу взаимодействия с грунтом, сваи разделяют на:

• Сваи-стойки, которые опираются на плотный грунт или скальное основание, достигая проектной глубины.

• Висячие сваи – те, которые способны нести проектную нагрузку за счет сил бокового трения.

Также сваи могут отличаться по способу погружения в грунт:

• Забивка – наиболее распространенный и технологически отработанный способ погружения свай.
• Вдавливание – наиболее безопасный для соседних построек, но и весьма дорогой способ погружения, связанный с применением дорогостоящей техники.
• Вибропогружение – также требует специфического и часто дорогого оборудования – вибропогружателей.
• Завинчивание – применим только для винтовых свай.
• Комбинированные — сочетающие разные способы из перечисленных выше.

Смотрите так же:

1. Свайные работы, информация
2. Сваебойные работы, подробнее

Внимание! Мы применяем в своей практикезабивные сваи, длина которых может достигать 12 метров, и погружаем их без выемки грунта или с предварительным лидерным бурением. Кроме того, мы так же устанавливаем винтовые сваи, которые пользуются все большим спросом у населения.
