Как применить гидроизоляцию для фундамента из блоков ФБС?

Что такое фундаментный блок ФБС?

Это конструктивный сборный элемент, изготовленный из бетона в виде прямоугольника с железными петлями и монтажными зазорами. Широко используется в индустриальном строительстве для возведения фундаментов повышенной прочности. Эффективно укрепляет стены, делает их стойкими к низким температурам. Конструкции выпускаются на заводе, параметры строго контролируются ГОСТом.

ФБС имеет ряд функциональных особенностей:

• простой монтаж – при установке не используется спецтехника;
• устойчивость к внешним факторам – можно использовать в сейсмических зонах, в условиях экстремально низких температур, агрессивных веществ;
• пожароустойчивость – даже при контакте с открытым огнем;
• звукоизоляция – слой ЖБ конструкции непроницаем для большинства звуков;
• долговечность – срок эксплуатации ФБС более 50 лет.

Что такое блоки ФБС?

Аббревиатура «ФБС» расшифровывается следующим образом: фундаментный блок сплошной. Изделие представляет собой монолитный бетонный или железобетонный параллелепипед, изготовленный из высококачественных материалов. Каждый этап производства контролируется специальным оборудованием.

Изготавливаются ФБС методом формовки из бетонных растворов тяжелой группы. Изделия имеют металлический арматурный каркас, увеличивающий их механическую прочность. Структура блоков и их габариты обеспечивают равномерное распределение нагрузки по всему фундаменту.

По конфигурации и типоразмерам ФБС может быть:

• ленточным;
• колонным;
• массивным.

Независимо от вида блоков технология их производства остается неизменной. Неотъемлемой частью технологического процесса является строгий контроль на всех этапах производства.

Предназначение фундаментных блоков

Бетонные блоки для осуществления постройки стен подвальных помещений имеют еще другое название – фундаментные бетонные блоки стен, или сокращенно ФБС.

Главным практическим назначением блоков ФБС является создание конструкций имеющих различный сложный размер сооружений из пеноблоков, имеющих разное предназначение.

Интересно, что они применяются в очень больших температурных диапазонах — от -70°С до +50°С при постоянном воздействии температуры воздуха. Их применяют для создания преимущественно на ленточный фундамент.

к оглавлению ↑

Особенности блоков ФБС

Технология и расчет ленточного фундамента под дом сможет гарантировать высокие показатели надежности и прочности, но помните, что данные характеристики могут быть обеспечены исключительно правильной установкой всех элементов, ведь они имеют немалый вес. Поэтому с помощью ручной раскладки такой фундамент из блоков ФБС своими руками укладывать не рекомендуется.

Необходимо применять специализированную технику и составить четкий план работ.

Строительство фундамента из блоков ФБС имеет много преимуществ. Можно выделить тот факт, что эта технология их укладки создает конструкцию, которая способна выдерживать большой вес, низкие или высокие температурные режимы 24 часа в сутки, поэтому именно такой фундамент под дом из пеноблоков прекрасно подойдет для различных климатических условий.

Процедура складирования и установки фундамента под дом из пеноблоков – это, с одной стороны, простая работа, но все-таки в этом случае нужен расчет, точные размеры, вес, а также ручной детальный план или схема, поэтому потребуется повышенное внимание, а также тщательность.

Если вы захотели сами сделать фундамент из ФБС своими руками, то лучше всего, чтобы была заранее составленная программа с планом строительства. А также приглашено несколько помощников. Без них работа сильно затянется, так как вес пеноблоков ФБС громаден.

Фундамент из сборных блоков

В этом случае также рекомендуют использовать меньшие габариты пеноблоков, потому что стандартный блок имеет вес приблизительно 500 килограмм. А для работы с такими грузами, которые имеют такой вес, потребуется специальное грузоподъемное оборудование крупных размеров.

Еще одним преимуществом данных пеноблоков является весьма широкий ассортимент видов и размеров.

Поэтому благодаря этому можно осуществлять расчет , а также строительство не только блочного типа основания, но даже построить стены на дом на ленточный фундамент. Но в этом случае также нужно будет купить стеновые бетонные блоки.

ФБС является готовым материалом, поэтому нужно просто сделать расчет, а затем приобрести бетонные плиты (фундаментные блоки для ручной кладки) с подходящими размерами, и в этом случае можно уже не думать о том, как правильно отпилить и обточить другие материалы, так как они сразу же готовы к работе.

к оглавлению ↑

Описание и особенности фундаментных блоков

Построить дом – дело нешуточное! Для осуществления подобной задумки важна каждая мелочь. Но всё же: самым незаменимым элементом любого строения является его основа – фундамент.

При проектировании сооружения, будь то огромный особняк для жизни и отдыха или небольшой сарай для хозяйственных нужд, нельзя допускать ошибок в расчётах, полагаясь на непроверенные данные.

Здесь совершенно недопустима небрежность и нарушение технологии, экономия на качестве и безопасности стройматериалов. Нельзя упрощать себе работу, надеясь на везение и то, что все упущения при закладке основы можно будет исправить на последующих этапах строительства.

Починить можно крышу, и даже, если в доме рухнут стены, восстановить их, хоть и трудно, но возможно. А вот некачественный фундамент невозможно скрыть надёжными перекрытиями и красивым оформлением фасада.

Так стоит ли экономить усилия, личное время и бюджет на этой ключевой стадии строительства? Ведь отличный фундамент является гарантией покоя и счастья людей, желающих пользоваться своими личными и общественными постройками в течение долгого времени.

Но как сделать основу дома надёжной, не тратя лишних денег на строительство, поступить благоразумно и просчитать всё до мелочей?

Для начала следует правильно выбрать материал для фундамента. Основа постройки может быть монолитной, а также выполненной с применением фундаментных блоков.

Это своего рода кирпичи, но только сделаны они из более прочных материалов и размеры имеют гораздо значительнее.

Существует мнение, что последний вариант при его воплощении несколько рискованнее монолитного фундамента из-за межблочных стыков, без которых невозможно обойтись в данном случае при закладке основания.

Но если всё проделать правильно, то подобная конструкция ни чем не уступит монолиту, а все остальные проблемы можно устранить благодаря грамотной гидроизоляции.

Главное, что подобный материал способен сократить сроки выполнения работы и одновременно обеспечит желанную надёжность, а также отсутствие проблем и неприятностей при дальнейшей эксплуатации здания.

Кроме того, фундаментные блоки могут оказаться полезными не только при возведении основания строения.

С помощью таких волшебных «кирпичиков» возможно, при желании, качественно соорудить цокольный этаж, эксплуатируя его потом с большой пользой для себя и всех, кто будет проводить время в новом доме.

В помещениях, расположенных снизу постройки можно оборудовать подвалы, баню, гараж, мастерскую и прочие полезные комнаты.

Блочный фундамент незаменим в частных постройках, но с успехом используется и в строительстве жилых многоэтажных домов, в общественных и даже промышленных зданиях.

Но подойдут ли блоки для любого типа фундамента? Данный строительный материал особенно часто бывает полезен в индивидуальных работах при устройстве основания постройки по ленточному типу.

Он привлекает частных строителей тем, что наиболее прост при монтаже. Такая конструкция представляет собой замкнутую сплошную полосу, сооружённую по всему периметру будущего дома.

Лента основания из блоков уходит в почву на заранее просчитанную величину. Эта конструкция в конечном варианте выступает цокольной частью сверху, тем самым такая разновидность основы оказывается надёжной поддержкой для строения. Кроме того, она позволяет провести полноценное утепление полов, а также подвести инженерные коммуникации.

Железобетонные блоки часто используются при устройстве столбчатых фундаментов. Это целесообразно для домов небольших размеров и построек, сконструированных из лёгких каркасов.

В данном случае основание дома выкладывается в виде опор-столбов, размещённых с определённым шагом по конкретным точкам протяжённости периметра намеченного здания, что оказывается экономично и упрощает работу, но исключает использование в хозяйственных и бытовых целях цокольного помещения.

Особенности блоков

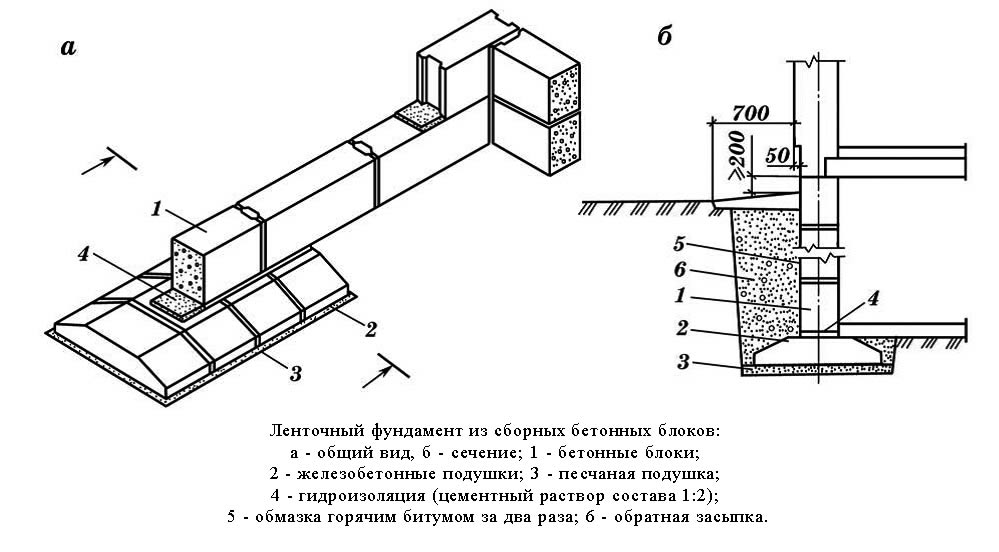

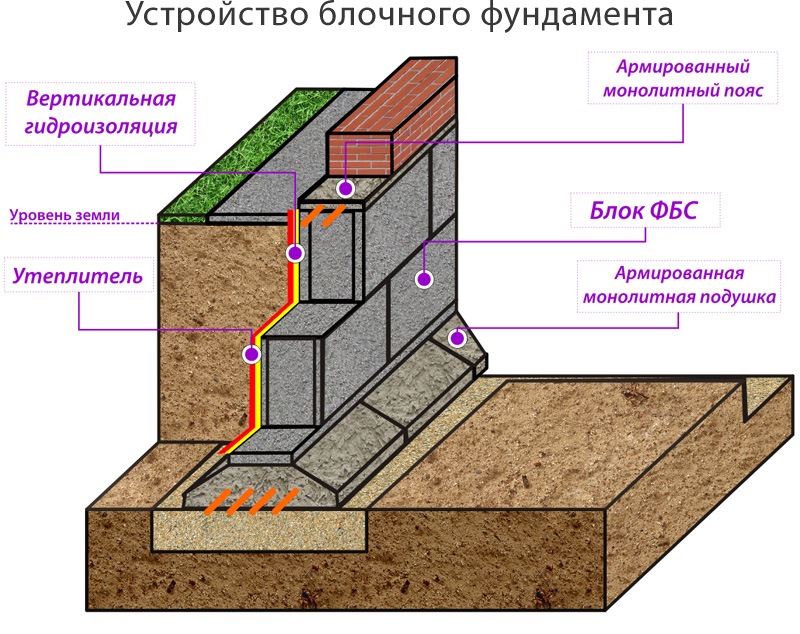

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

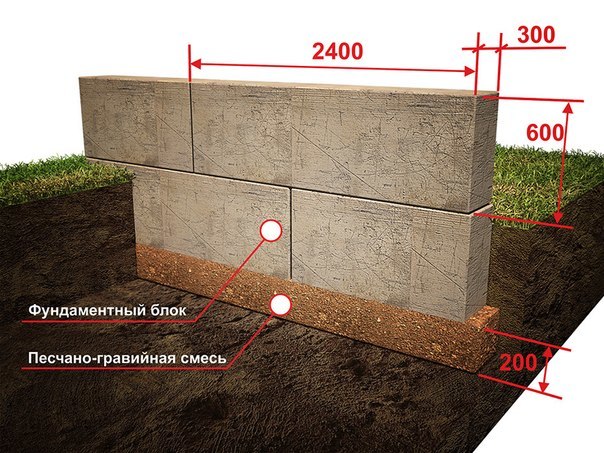

Стандартные характеристики для фундаментных блоков:

• высота — не более 58 см;
• ширина — 60, 50, 40 и 30 см;
• длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

• звукоизоляцию;
• теплопроводность;
• отсутствие негативного воздействия внешних факторов;
• простоту монтажа;
• широкий ассортимент;
• устойчивость к перепадам температур;
• долгий срок эксплуатации;
• высокую прочность и надежность;
• небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.

При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Плюсы использования блоков ФБС:

1. Высокая скорость монтажа, так как укладка изделий осуществляется при помощи крана. Также требуется минимальное время на застывание бетонного раствора, даже при армировании пояса осуществлять кладку стен можно уже после 1-2 недель. К тому же имеется возможность выполнять обустройство фундамента в любое время года.
2. Более доступная стоимость фундамента, если сравнивать с монолитными конструкциями.
3. Высокое качество изделий, так как они изготавливаются на заводе с соблюдением высоких требований качества. Фундаментные блоки соответствуют ГОСТ, имеют высокую несущую способность.
4. Простота укладки. Наличие специализированных монтажных петель значительно облегчает процесс монтажа блоков.
5. Огромный эксплуатационный срок (до 100 лет).

К тому же фундаментные блоки представлены в продаже разнообразных размеров, изготовлены из разных видов бетона, отчего напрямую зависит их прочность. Имеются ФБС с пустотами для прокладки коммуникаций.

Можно ли уложить ФБС на бок?

Поэтому сейчас будет актуально разобраться в фасадных штукатурках. Фасадные штукатурки выполняют очень важную для стен защитную функцию. На фоне этого декоративная функция штукатурок отходит на второй план.

Несмотря на то, что железобетонные блоки фбс тяжелые и громоздкие, их популярность стремительно растет. Ведь с их помощью можно возвести надежные и долговечные фундаменты, способные выдержать большие нагрузки. На таких основаниях возводятся высотные жилые и административные здания. Но использование фундамента такого типа оправдано только в следующих случаях:.

Скрыть объявление. Чтобы задать вопрос, получить консультацию или поделиться опытом войдите на форум. Как стать консультантом. Регистрация: Ответьте пожалуйста. Залит ленточный фундамент шириной 40 см, в глубину 50 см, залит вровень земли. Есть ФБС керамзитнобетонные ширина толщина их 30 см, а высота 58 см.

Где применяются ФБС блоки

ФБС блоки получили наибольшее применение при закладке фундаментов и возведении стен дома. Обладая высокой прочностью, надёжностью и долговечностью, данный вид ЖБ изделий идеально подходит как для строительства промышленных объектов, так и для возведения многоэтажных домов.

Рассмотрим основные преимущества и выделим недостатки применения данного вида ЖБ конструкций.

Плюсы и минусы ФБС блоков

Благодаря использованию при производстве ФБС блоков тяжелых марок бетона, эти ЖБ изделия имеют большое количество преимуществ. Среди них в особенности следует выделить:

• Высокую несущую способность;
• Надёжность и прочность;
• Универсальность в использовании;
• Сейсмоустойчивость;
• Большую скорость монтажа.

Не лишены ФБС блоки и некоторых недостатков. В частности, это достаточно высокая стоимость, что заметно сказывается на расходе бюджета выделенного на строительство дома. Однако данный минус нивелируется высокой скоростью монтажа фундамента с использованием бетонных блоков.

Второй недостаток, связан с низким показателем теплопроводности и их большим весом. Кстати, из-за данной особенности ФБС блоков, невозможно отказаться во время выполнения строительных работ от привлечения спецтехники. Поднять и опустить блоки ФБС вручную (с использованием лебёдки и т. д.) практически невозможно.

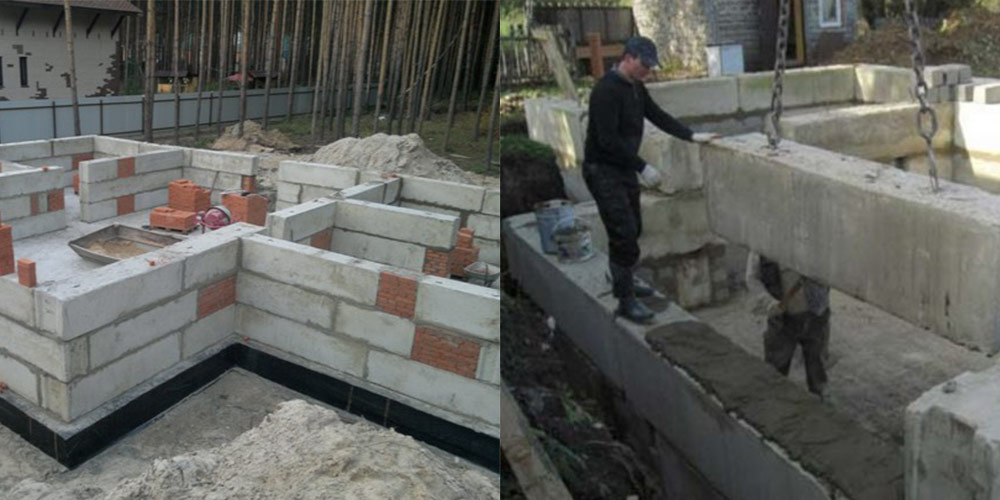

Технология укладки ФБС

Фундамент из этого материала обустраивается по следующей схеме:

1. Подготовительные работы

На данном этапе копается котлован или отдельные траншеи по ширине блоков. Основание получившихся траншей выравнивается по горизонтали и засыпается слоем песка. Затем на песчаную подушку кладется рамка из брусков высотой 6-10 см. Ширина конструкции должна быть на 20 см больше самого фундамента. Рамка засыпается песком, который смачивается и тщательно утрамбовывается.

Поверх песка заливается монолитная армированная лента. Ее можно заменить фундаментными плитами ФЛ. Последние укладываются с промежутками до 70 см. Пространство, оставшееся между ними, заполняется грунтом. Этот грунт необходимо тщательно утрамбовать.

1. Укладка ФБС

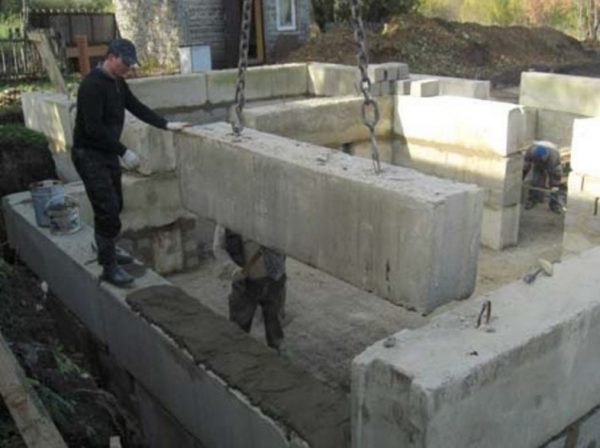

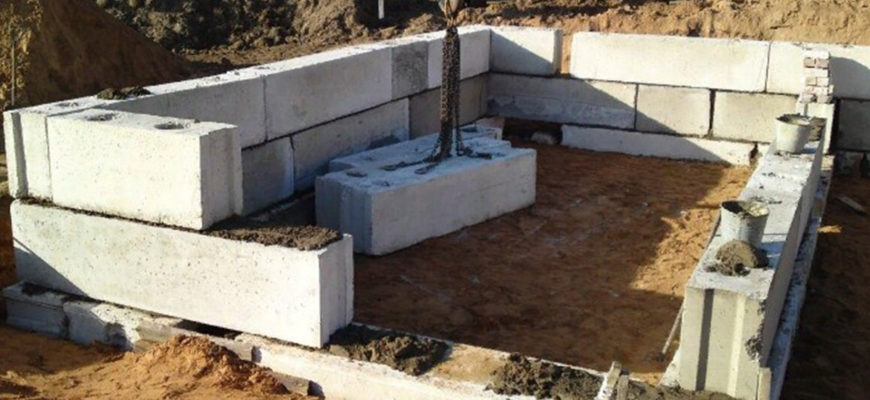

Монтаж фундаментных блоков начинают с выставления блоков-маячков. Их располагают в местах пересечения траншей. Вертикальные швы фиксируются раствором. Пустые участки, оставшиеся между блоками, заливаются бетонной смесью.

Технология укладки блоков ФБС предполагает монтаж каждого последующего ряда на слой раствора толщиной 1,5 см. Перевязка вертикальных швов должна составлять не менее 25 см. При отсутствии возможности сделать достаточную перевязку, между рядами кладут металлическую сетку либо прутки арматуры. В процессе монтажа фундамента важно оставить достаточно места для последующей прокладки труб водоснабжения и канализации.

Количество рядов при укладке фундамента из блоков ФБС составляет от двух до пяти.

1. Завершающие работы

После монтажа всех рядов фундамента необходимо сделать опалубку и залить нижнюю часть основания бетонным раствором. После этого на подсохший раствор укладывают слой гидроизоляционного материала, после чего фундамент засыпают песком.

Алгоритм строительства блочного фундамента

Так как перед рытьем котлована или траншеи наверняка производилась разбивка без особой скрупулезности, хозяину обязательно нужно проследить, чтобы подобная халатность не была допущена при переносе осей фундамента на подготовленную основу:

• Четкий контур будущего фундамента нужно отметить с помощью лазерных устройств.
• Во вспомогательных точках установить металлические штыри.
• Пары расположенных напротив штырей соединить причалкой – натянутой леской или шнуром.

Недопустимо выполнять разбивку отдельными отрезками между крайними маяками-штырями одной стены. Иначе накопиться статическая ошибка. Результат ошибки — ощутимое отклонение и кривой, требующий недешевых исправлений фундамент.

Причалка необходима для контроля монтажа блоков по вертикали. Между шнуром и устанавливаемым блоком должно оставаться не более 2 мм. Вслед за набором высоты сооружаемого фундамента причалку передвигают вверх. Горизонтальность кладки проверять можно примитивным уровнемером, но лучше тоже лазерным нивелиром. Надежней.

Дальнейшие действия полностью в епархии бригады строителей, так как размеры и внушительный вес бетонных блоков для устройства фундамента подвластны только атлантам. Самый легкий элемент 45 кг, а ведь его еще доставить нужно к точке установки.

Но расслабляться хозяевам рано. Нужно проконтролировать, чтобы рабочие соблюдали технологические правила, а они должны:

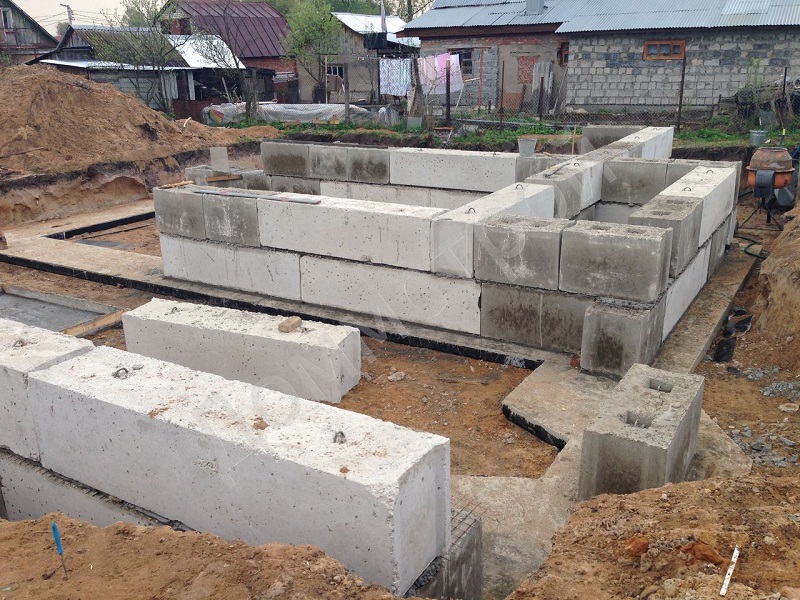

• Первым делом установить маячные блоки. То есть конкретно обозначить ФБС-блоками углы строения и места пересечения перегородок и несущих стен, если они запроектированы.
• Между маячными блоками выполнить кладку первого ряда с заполнением раствором вертикальных швов. Толщина швов по вертикальным и горизонтальным стыкам 2 см. Для заполнения не перекрытых цельным блоком участков используют доборные элементы.

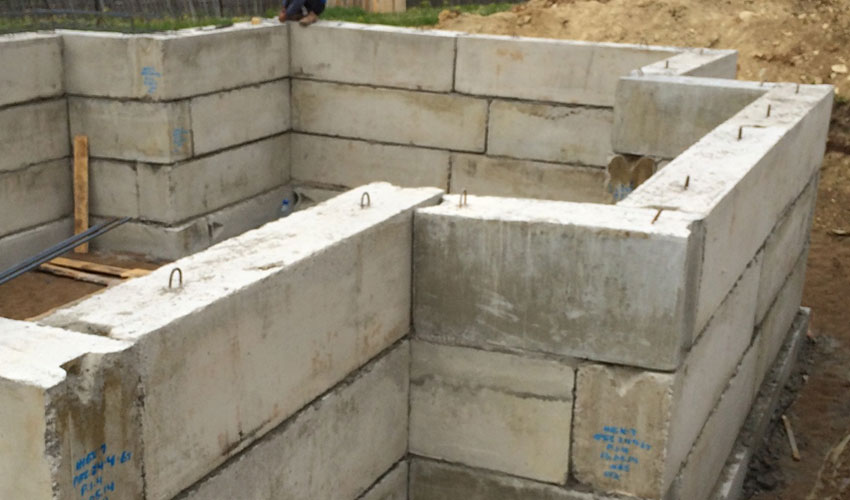

• Монтаж второго ряда производится с перевязкой по принципу стандартной кирпичной кладки. Правда, отступ от края элемента диктуют не эстетические соображения, а все те же прочностные характеристики естественного основания. Над глинистыми пучинистыми породами вертикальный шов перевязки должен приходиться на середину блока предыдущего ряда. Если природная основа достаточно прочна, отступить от края можно на 0,4 высоты укладываемых блоков. Установленный с отклонениями блок обратно поднимают краном и, отведя его в сторону, повторяют попытку до тех пор, пока элемент фундамента не встанет на положенное ему место.
• Во время кладки следует оставлять промежутки в местах пересечения фундамента коммуникациями. В промежуток затем вставляются гильзы под прокладку труб, оставшееся пространство заполняют пломбой из бетона, реже закладывают кирпичом.

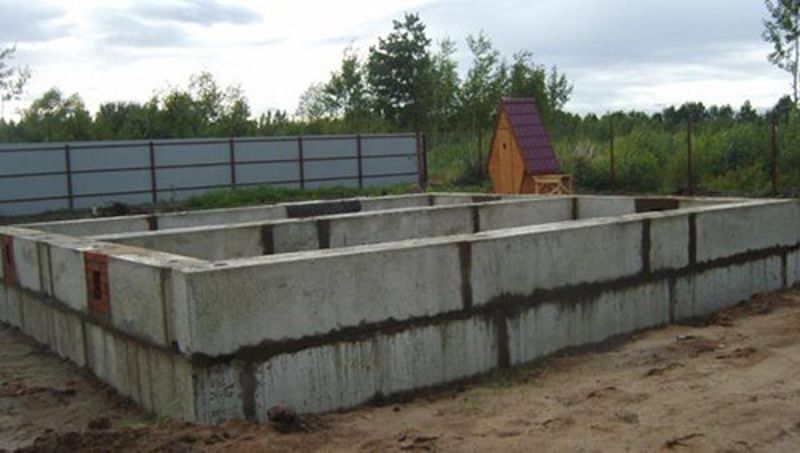

• После установки всех элементов по верху фундаментной кладки заливается армирующий пояс с предварительной укладкой сетки или трех рядов прутка. Он и поверхность конструкции выровняет под возведение стен, и надежность повысит.

Все стыковые швы по горизонталям и вертикалям должны быть заполнены раствором. Расшивку швов между фундаментными блоками производят с обеих сторон. На участках с характерным повышением грунтовой воды до и выше подошвы фундамента стенки его нужно гидроизолировать битумной мастикой или жидкой резиной.

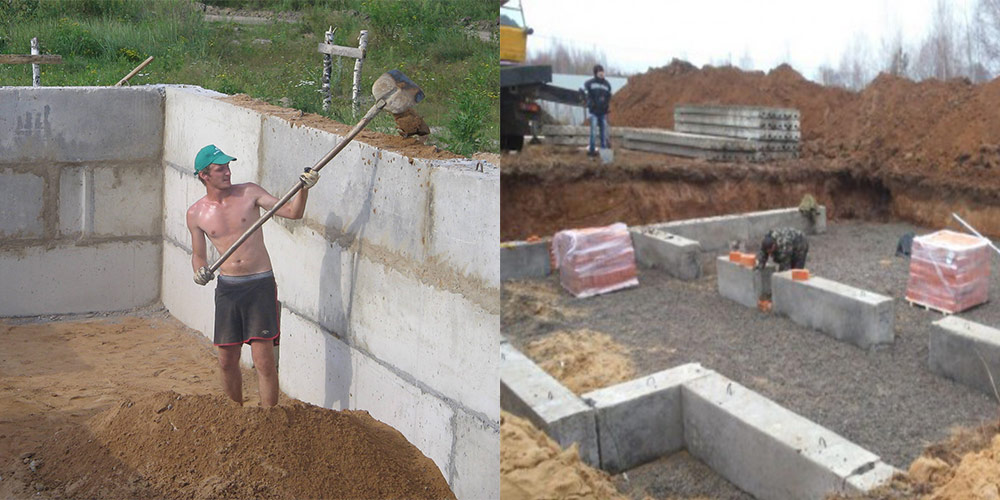

В завершении работы траншею засыпают карьерным или речным песком послойно. Каждый из засыпанных слоев уплотняется трамбовкой.

Вот согласно данному перечню правил осуществляется строительство фундамента ленточного типа из готовых блоков фбс. Быстро и в сравнении с большинством способов сооружения оснований недорого, если учесть все затраты, а не только расходы на закупку стройматериалов.

Похожие записи: Бутовый фундамент: технология и нюансы строительства каменного основания Можно ли строить фундамент бани из ФБС разных размеров? Укладка плитки на деревянный пол: технология правильной подготовки основания и специфика работ

Строительство фундамента из блоков ФБС своими руками

Строительство фундамента из блоков ФБС

Как известно от прочного фундамента зависит судьба и долговечность возводимой постройки. В связи с этим стоит с ответственностью подойти к этому вопросу. Выбор фундамента во многом зависит от типа грунта, глубины промерзания почвы, ее пучения и других факторов.

После того как был сделан выбор фундамента в ту или иную сторону можно браться за его возведение. Но есть одно, но. После возведения фундамента не стоит сразу же приступать к постройке здания, для которого был возведён фундамент. Это связано с тем, что фундамент должен укрепиться, то есть просесть на грунте. Это потребует немало времени для каждого типа фундамента свой срок.

Но возведение фундамента из блока ФБС значительно сокращает это время. И в этой статье строительного журнала будет рассказано о том, как правильно укладывать блоки ФБС и подробнее поговорим о них.

Блоки ФБС применяются для строительства разных масштабов, как от строительства гаража, так и до малоэтажного строения (в несколько этажей). Аббревиатура ФБС расшифровывается как «Фундаментные Блоки Стеновые». Цена на блоки относительно невысока, что тоже является плюсом, а время возведения фундамента значительно сокращается.

Блоки изготавливают обычно с одинаковой высотой, которая составляет 58 см., но остальные параметры у разных блоков разная (длина, ширина, вес). Ширина блоков ФБС подбирается с учетом толщины стен возводимого строения.

То есть, ширина фундамента должна быть больше ширины наружной стены. Хотя с блоками ФБС допускается, и свисание, допустим кирпичной стены на 6 см., с обеих сторон и до 10 с одной. Однако не стоит так возводить стены.

Подготовка к установке блоков

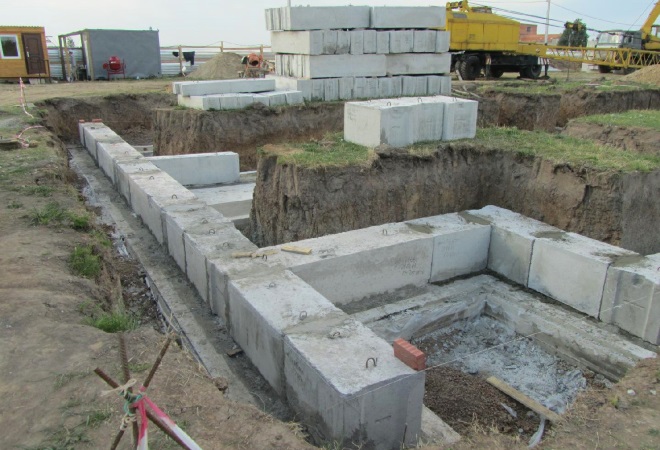

Перед началом установки блоков ФБС проводятся земельные работы (рытье котлована или траншеи). Траншеи выкапываются с учетом удобности монтажа блоков. Так же как и при возведении любого другого типа фундамента производится выравнивание траншеи в горизонтальной плоскости.

При возведении фундамента на слабых грунтах для увеличения подошвы фундамента нижний ряд ставят из более широких блоков.

Установка ФБС блоков

В начале установки нового ряда устанавливают так называемый блок-маяк. Эти блоки устанавливают на углах и пересечениях. Обязательно вертикальные швы замазываются раствором. Если осталось пространство между блоками, то оно заливается бетоном. Последующие ряды устанавливаются на слой раствора, толщина слоя равна 1,5 см.

Как в любой кладке делается перевязка рядов, так и при установке ФБС блоков. Перевязка делается, как правило, через каждые 25-60 см. В практике количество рядов в таком фундаменте колеблется в пределах от 2 до 5.

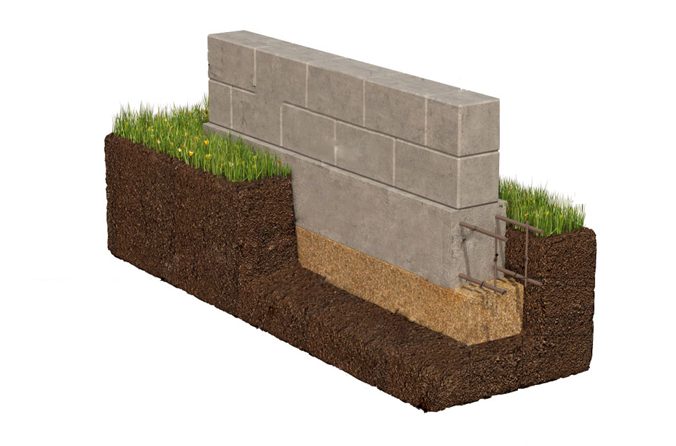

• Если нужно возвести фундамент из блоков ФБС под легкие постройки, такие как баня или гараж, то вполне хватит и одного ряда блоков.

Но при этом требуется усилить фундамент и произвести такие действия как:

• Сделать подушку из гравия и песка высотой в пределах 30 см;
• Изготовить армированный железобетонный пояс толщиной 10 см;
• Произвести гидроизоляцию блоков.

Само изготовление фундамента из блоков очень трудоёмкое, но при этом не сложное. При правильном построении такой фундамент прослужит очень долго, поскольку будет обладать большой прочностью.

Расход раствора при монтаже блоков ФБС — На обе руки мастер

Одним из наиболее эффективных материалов для укладки надежного основания являются блоки ФБС, обладающие высоким запасом прочности.

Монтаж фундаментных бетонных блоков осуществляется в кратчайшие сроки и без привлечения квалифицированных специалистов, что существенно позволяет сократить итоговый бюджет без потери качества и надежности возводимого элемента конструкции.

Практическое занятие №6

“Определениерасхода материалов и стоимости устройствафундаментов различных конструктивныхсхем ”.

Исходные данные:

Осевые размеры в плане:

см (5,7 м);

см (4,56 м).

Общая высота фундамента:

см (1,23 м).

Высота фундамента над уровнем грунта:

см (0,64 м).

Толщина фундамента одинаковая по всейвысоте:

38 см (0,38 м) для кирпича;

40 см (0,4 м) для бетона.

Под фундаментом имеется песчанаяподготовка 10 см (0,1 м) с насыпной плотностью .

По верху ленточного фундаментапредусмотреть гидроизоляцию из одногослоя рубероида из полосы шириной 50 см(0,5 м) с нахлёсткой 10…15 см (0,1…0,15 м). Ширинарулона рубероида 1 м; длина в рулоне 15м; масса (кг).

Расчетнаячасть

Площадь фундамента

Если фундамент изготовить из бетона:

Если фундамент изготовить из кирпича:

Полезная площадь фундамента

Если фундамент изготовить из бетона:

Если фундамент изготовить из кирпича:

Длина (по периметру) фундамента

Объем и масса песчаной подготовки

Высотой песчаной подготовки 0,1м, насыпнаяплотность .

Для фундамента из бетона:

Для фундамента из кирпича:

Расход рубероида для гидроизоляции

По верху ленточного фундаментаукладывается гидроизоляция из одногослоя рубероида из полосы шириной 0,5мдлина периметра фундамента 20,52 м снахлёсткой 0,15 м по четыре углам фундаментаполучаем общую необходимую длинурубероида

Ширина рулона рубероида 1м; длина врулоне 15м; масса .Нам потребуется 1 рулон.

Варианты конструктивных решенийфундамента

1. Из сборных бетонных блоков

Типы блоков: ФБС 24-4-6; ФБС 12-4-6; ФБС 9-4-6;ФБС 6-4-6.

По высоте блоки кладутся в два ряда.

Расход цементно-песчаного раствора0,07 м3на 1 м3кладки.

Плотность материала блоков 2,15 т/м3

Плотность раствора 1,55 т/м3

Согласно схемам №1 и №2 раскладки блоков,фундамент собирается из 28 блоков типаФБС 12-4-6 и 8 блоков типа ФБС 9-4-6.

Требуемое количество раствора:

Общая масса бетонных блоков:

Разрез представлен на схеме №3.

2. Из мелких бетонный блоков

Габариты мелких бетонных блоков: 202040см.

Расход блоков 60 штук на 1м3кладкии раствора 0,06 м3на 1м3кладки.

Плотность материала блоков 2,2 т/м3.

Требуемое количество блоков

Подготовительные работы

В первую очередь, выкапывают котлован или отдельные траншеи, ширина которых должна соответствовать размерам блоков ФБС. После дно траншеи выравнивается и защищается для дальнейшей укладки блоков. Далее делается основание, которое должно быть из песка, однако если грунт является песчаным, то его не нужно обустраивать. После делается рамка из брусков, высота которой должна составлять 6-10 см, а ширина — больше самого фундамента на 20 см. Правильность расположение рамки необходимо проверить строительным уровнем и другими приспособлениями. После этого в рамку высыпают песок, который тщательно утрамбовывают.

Подготовка площади к установке блочного фундамента

Если грунт под основание не является устойчивым или надежным, рекомендуется первый ряд фундамента сделать более широким. Для этого следует прибрести плиты ФЛ под блоки или же сделать армированную монолитную ленту. Плиты необязательно укладывать плотно, а расстояние между ними может составлять около 70 см. При этом такие зазоры важно засыпать землей и утрамбовать. Блоки следует укладывать так, чтобы швы располагались над серединой плит.

Подготовительные работы по гидроизолированию

Подготовительные работы по гидроизолированию

Подготовительные работы по гидроизолированию состоят из следующих шагов:

• удаление цементной смеси из швов материала кирпичной кладки;
• места возсожных протечек заделываются быстросхватывающейся заделкой из Пенелага, которая твердеет очень приготовления Пенелага нужны:
• сухая смесь Пенелаг;
• вода.

Смесь соединяется с водой в соотношении 0,15 л воды на 1 кг смеси не должна быть менее 20 градусов Цельсия.

Поэтапное смешивание:

• Смесь тщательно перемешивается до кашицеобразной массы, гладкой, равномерной консистенции.
• В связи с тем, что смесь быстро твердеет, не нужно готовить сразу большое количество. Время для использования раствора не превышает 30 секунд до момента схватывания.
• Затем все соединяющиеся поверхности обрабатываются дополнительно проникающим гидроизолиоующим материалом, Пенетроном. Материал наносится широкой щеткой или кистью.
• Затем разводится сухая смесь Пенекрит.
• Для этого заранее приготовляются одинаковые емкости на которые нанесены мерные метки и чистая пластиковая емкость.
• Для смешивания используется дрель или строительный миксер.
• При условии размешивания малых объемов смешивание производится в ручную с обязательной защитой рук прорезиненными перчатками.

Гидроизоляция фундамента

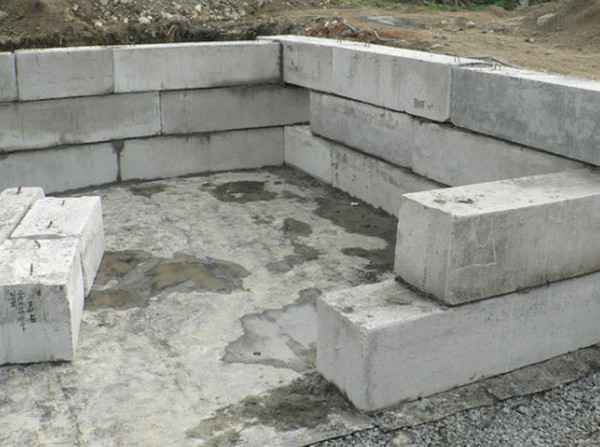

Гидроизоляция фундамента из блоков ФБС

Фундамент из блоков ФБС практически целиком погружен в грунт. Такие условия эксплуатации требуют тщательной защиты бетона от влаги, так как материал неустойчив к ее воздействию и обладает высокой степенью гигроскопичности. Мокрый бетон в зимнее время перемерзает и разрывается изнутри. Это недопустимо и требует установки качественной гидроизоляционной отсечки.

Наиболее распространенный способ — нанесение горячего битума в несколько слоев, оклеивание рубероидом с промазкой между слоями битума или мастики. Выбор того или иного способа зависит от климатических условий местности, количества осадков и высоты почвенных вод.

Оптимальным вариантом считается использование битумной мастики, которая имеет высокие рабочие качества и легко наносится на поверхность.

Видео по теме: Фундамент из блоков ФБС своими руками

Публикации по теме

Расчет размеров фундаментных блоков

Как правильно рассчитать толщину фундаментной плиты

Пошаговая инструкция изготовления отмостки своими руками

Подготовка грунта

Применение блоков ФБС требует уплотненного грунта Используя элементы ФБС, можно без особого труда изготовить ленточный или столбчатый блочный фундамент своими руками. Каждая разновидность конструкции имеет свой тип достоинств.

Устройство такого основания под жилое строение требует строительный участок с плотной структурой почвы.

Эксперты строительного дела рекомендуют выполнять монтаж на таких грунтах, как:

• структура грунта, состоящая на основе уплотненного песка;
• щебень или гравий;
• скальные виды пород.

Устройство блочного фундамента Важно перед тем, как сделать фундамент из блоков, выполнить геологические этапы работ. Они необходимы для выяснения состава и плотности слоев грунта на строительном участке. Эту работу делают при помощи бурения слоев почвы на определенную глубину, а затем берется на анализ образец.

Для того чтобы спустя некоторый промежуток времени не образовались деформации и трещины на конструкции крыши и основных стенах, в обязательном порядке выполняются исследования почвы.

В случае если построенный тип основания размещен на грунтах, у которых структура имеет нестабильные характеристики, то можно решить эту проблему при помощи частичной замены почвы на строительном участке, а также ее уплотнении.

Чаще всего для индивидуального строительства в целях экономии образцы грунта не увозят в лаборатории. Их внимательно изучают непосредственно на месте буровых работ.

Важно помнить о том, что в практике при сильном пучении структуры почвы фундаментные блоки в некоторых случаях выкручивает. Но эту на первый взгляд серьезную проблему можно решить быстро без особых финансовых потерь. В ситуации с устройством монолитной ленты при интенсивном вспучивании грунта структура конструкции основания может полопаться в нескольких местах. За счет этого понадобится дополнительная заливка швов.

Глубина заложения фундамента мелкозаглубленного из блоков

Ещё на стадии проектирования должна определяться глубина заложения фундамента. Этот параметр очень важен, поскольку от него зависит прочность и долговечность всего строения.

Как правило, подобные нормы подробно описываются в СП (своде правил), и расчет любой фундаментной конструкции ведётся с учётом этих нормативов.

  Но если работы по устройству основания дома будут вестись своими руками, то вам стоит знать некоторые особенности и правила определения глубины заложения фундаментных конструкций.

В нашей статье вы найдёте подробные рекомендации, которые помогут вам самостоятельно определить, какой глубины нужно сделать  ленточный, плитный или мелкозаглублённый фундамент под дом из газобетона, кирпича, брёвен и т.п. При этом ваш фундамент может быть монолитный или из фундаментных блоков (ФБС).

Правда и мифы о глубине заложения основания

Если дом строится своими руками, то правильный расчет глубины заложения основания один из самых сложных моментов

Если дом строится своими руками, то правильный расчет глубины заложения основания один из самых сложных моментов. Но прежде всего, необходимо определиться с материалом и конструкцией основания, поскольку и от этого тоже зависит глубина заложения фундамента.

Чаще всего своими руками строят одноэтажный дом, поэтому мы и рассмотрим типы оснований, подходящие для этой постройки:

1. Если стеновые конструкции будущего дома планируется делать из кирпича, природного камня или железобетона, то единственный вариант подходящего основания – это заглублённый монолитный ленточный фундамент или основание из фундаментных блоков (ФБС). Иногда используются комбинированные конструкции, когда в качестве подошвы делается монолитный ленточный пояс, а остальная часть фундамента выполняется из ФБС.
2. Под дома из лёгких стеновых блоков, например, газобетона, брёвен, бруса и других лёгких материалов можно делать фундаменты мелкого заложения. Также такие основания можно делать под каркасные и каркасно-щитовые дома. При этом вы можете использовать следующие виды фундаментов мелкого заложения:

• мелкозаглублённый столбчатый фундамент из труб, бетонных блоков, брёвен, кирпича или бетона глубиной 0,7-0,8 м;
• ленточные конструкции мелкого заложения из ФБС и железобетона глубиной 0,6-0,7 м;
• плитный фундамент глубиной 0,5-0,6 м.

1. Незаглублённый фундамент можно применять под дома из газобетона, брёвен, бруса, лёгких стеновых блоков из других материалов, а также под каркасные строения, возводимые на прочном скалистом грунте. Незаглублённый фундамент также может быть ленточный, плитный и столбчатый. Делая расчет таких оснований, очень важно предусмотреть дополнительную фиксацию строения.

Согласно СП чаще всего под капитальную постройку делается фундамент глубокого заложения (не менее 1,2 м), поскольку на подземные конструкции воздействуют несколько сил:

• тяжесть от постройки (она будет не такой большой у строений из газобетона, бруса, брёвен и других лёгких стеновых блоков);
• горизонтальные подвижки грунта;
• силы пучения, возникающие в зимний период в глинистых и суглинистых почвах, насыщенных влагой;
• подземные и поверхностные воды.

Некоторые строители и проектировщики считают, что чем больше глубина заложения фундамента, тем лучше. На самом деле это не так, ведь слишком большая глубина основания может привести к неоправданно большим расходам на возведении этой части конструкции:

• увеличиваются объёмы земляных работ;
• повышается расход материала;
• становятся больше трудозатраты;
• время возведения основания увеличивается.

Важно: при определении отметки заложения основания нужно руководствоваться нормами из СП, а не советами знакомых и личными предпочтениями.

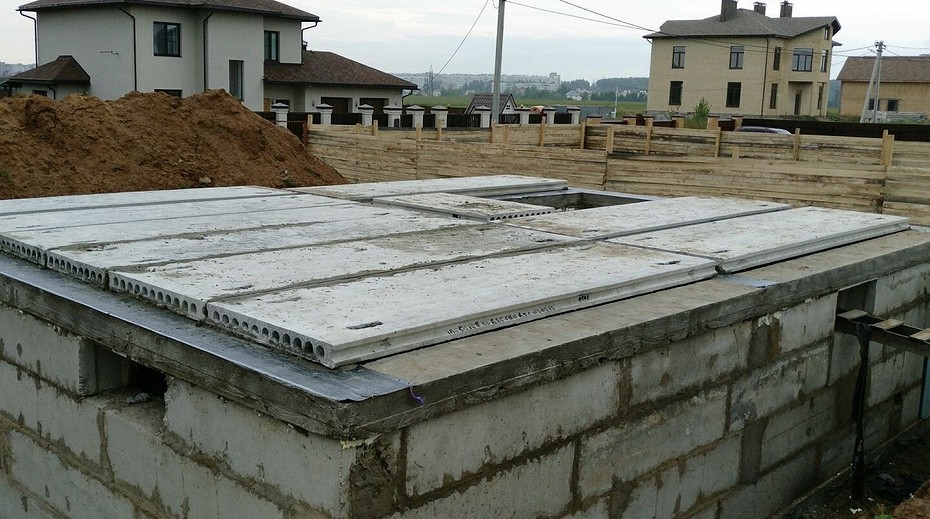

Зависимость отметки заложения от типа подвала

Если в доме делается неотапливаемый подвал, то по СП глубина заложения подошвы основания должна быть на 10 процентов ниже отметки промерзания

Если в доме из газобетона, кирпича или другого материала делается неотапливаемый подвал, то по СП глубина заложения подошвы основания должна быть на 10 процентов ниже отметки промерзания.

Что касается отапливаемых подвалов в домах из бруса, газобетона, кирпича, бетона и др., то тут по СП отметка заложения подошвы может быть на 20-30 процентов выше точки промерзания породы.

Важно: под внутренними стеновыми конструкциями из газобетона, кирпича и бруса можно делать основание мелкого заложения, но оно должно заглубляться не менее чем на 0,4 м от поверхности земли.

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

• Длина блоков составляет 9/12/24 дм.
• Ширина —3/4/5/6 дм.
• Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

• ФБС — сплошной блок максимальной прочности;
• ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
• ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

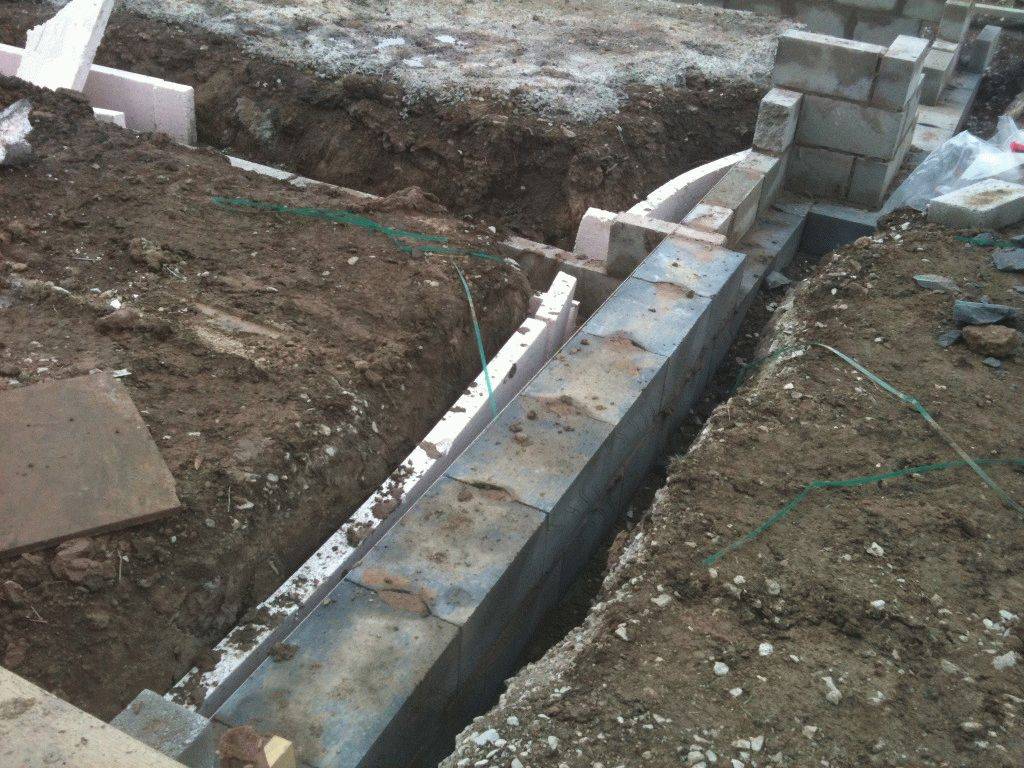

Постройка прерывистого ленточного фундамента из блоков ФБС

Перед тем как приступить к работам по монтажу фундаментных стеновых блоков, рекомендуется по всем правилам подготовить подушку под фундамент.

Ход работ:

1. Когда грунт под фундамент будет изъят из траншеи, ее дно утрамбовывают.
2. Монтируется каркас, лучше его сбить из брусков. Габариты рамы должны быть больше на 20-30 сантиметров от размера подушки фундаментной основы. Конструкция монтируется на дно котлована, ее расположение должно быть строго горизонтальное.
3. Все внутреннее пространство засыпают песком. Рекомендованная толщина слоя не меньше 15 см.
4. Песчаный слой равняют рейкой и обильно поливают водой. По мере того как он будет оседать песок досыпают еще, снова трамбуют и поливают водой. Эта методика используется для полной ликвидации скопления воздуха.
5. В качестве второго слоя в 5 см послужит щебенка с фракцией 2-4 см. Щебень разравнивают и трамбуют.
6. Для увеличения прочности фундаментной основы из стенового блока, следует сделать армопояс. Рекомендуется использовать арматуру марки Ф12. Стержни укладывают и сваривают. Каркас формируют из проволоки D4.
7. Металлический каркас заливают бетонным составом, толщина слоя 20 см и ширина 30 см.

Далее работы приостанавливаются на 2-3 суток, бетон должен полностью затвердеть.

Нельзя чтобы под подошвой фундаментной основы оставался насыпной либо разрыхленный грунт.

Достоинства сборного ленточного фундамента

Этот блочный фундамент будет иметь такие преимущества:

• стоить меньше, потому, что фундаментные блоки, изготовленные на ЗЖБИ (заводе железобетонных изделий) будут дешевле, чем отлитые на стройплощадке;
• сократятся сроки строительства фундамента в 2–3 раза благодаря использованию промышленно изготовленных блоков больших размеров, отпадет нужда устраивать опалубку, вязать арматурный каркас, замешивать и заливать бетонный раствор определенного состава, уплотнять его трамбованием или глубинным вибрированием, ждать от недели до двух пока бетонная фундаментная стена наберет сдаточную прочность для начала кладки несущих стен здания и т. п.;
• блоки, изготовленные на ЗЖБИ, имеют нормированную прочностью, которая достигается использованной маркой цемента и временной выдержкой для набора необходимой прочности;
• нагрузку фундамента из ФБС на грунт можно варьировать выбором блоков нужной ширины и/или выбором ширины площади дополнительной опоры;
• для железобетонной фундаментной подушки, на которую при необходимости устанавливаются блоки сборного ленточного фундамента, используют тоже готовые ФБС.
