Как правильно сделать подушку под фундамент

Существует несколько вариантов конструкции подушки под ленту:

• Песчаная. Представляет собой слой песка определенной толщины, максимально уплотненный и горизонтальный. Распределяет нагрузку от веса ленты и постройки, обеспечивает отсечку от грунтовых вод, позволяет заменить неподходящий грунт на более стабильный и дешевый речной песок. Используется преимущественно для относительно легких построек, под тяжелые и массивные здания такая подушка не используется.
• Гравийная подушка. Используется слой гравия или щебня, позволяющий значительно увеличить вес постройки. В частном строительстве такой тип подушки используется достаточно широко, поскольку позволяет более плотно утрамбовать слой засыпки и обладает высокой несущей способностью для любых домов. В составе гравийной засыпки песок также присутствует, заполняя полости между более крупными элементами, что делает слой более плотным. Обычно присутствует 60% щебня и 40% песка.
• Бетонная стяжка (подбетонка). Представляет собой слой заливки из бетона меньшей плотности. Наиболее прочный и надежный вариант подушки, обеспечивающий горизонталь и высокую несущую способность. Применяется для самых тяжелых построек, обходится в значительные суммы.

Выбор наиболее подходящего варианта обусловлен весом будущей постройки, особенностями грунта и прочими факторами. Он производится во время создания проекта, при расчетах фундамента.

Типы песчаного грунта

Песчаные грунты представляют собой сыпучую смесь мелких фракций кварца и других минералов с содержанием глины не более 3%. Как продукт разрушения горных пород, песчаный субстрат по плотности разделяется на такие группы, как плотные, средней плотности и рыхлые. В зависимости от состава и фракции зерна выделяют песчаные грунты 4 типов.

Пылеватый

Субстрат представляет собой очень мелкий песок – более 3/4 состава предусматривает частицы менее 0,1 мм – с большим содержанием глинистых включений. Эта масса плохо пропускает влагу, что обуславливает неустойчивость толщи, склонность к проседанию и вспучиванию. На таком ненадежном мелкопесчаном основании чаще всего применяют ленточный фундамент с усилением сваями.

Мелкозернистый

Эта категория песчаного грунта содержит 3/4 элементов размером более 0,1 мм. Субстрат относительно устойчив в качестве опоры для фундаментной конструкции в случае применения надежной гидроизоляции. Мелкозернистая толща хорошо впитывает влагу и подвержена морозному пучению. При заложении подошвы основания строения требуется заглубление больше расчетной глубины промерзания почвы.

Крупный

Грунтовая масса с крупнозернистым песком относится к надежным вариантам основы под строительство фундамента. 1/2 общего количества фракций имеют размеры более 0,5 мм, субстрат отлично пропускает воду, силы морозного пучения минимальны.

Гравелистый

Грунтовые пласты, 1/4 состава которых представляет собой зерна более 2,0 мм, отличаются высоким потенциалом для строительства фундаментных конструкций. Гравелистый субстрат не удерживает воду, грунтовые слои не подвержены горизонтальным смещениям, отсутствует эффект морозного пучения.

Практические советы по устройству подушки из песка

При строительстве домов наиболее распространенным вариантом устройства основания является ленточный фундамент. Для создания подушки из песка нам понадобятся такие инструменты и материалы:

• песок;
• вода;
• леска;
• совковые и штыковые лопаты;
• доски;
• деревянные бруски;
• полиэтиленовая пленка;
• трамбовка;
• каток;
• ведра;
• шланг для полива;
• молоток;
• гвозди.

Для создания фундаментной подушки используется песок крупных фракций (гравелистый).

Толщина песчаной подушки зависит от веса возводимого объекта и составляет от 10 до 25 см. Благодаря ее применению на пучинистом грунте амортизируется процесс пучения под фундаментом. Под мелкозаглубленную ленту подушку делать не обязательно.

В самом начале работы подготавливается площадка для засыпаемого песка. Перед его засыпкой делается разметка фундамента. Натягивается леска, проверяются диагонали согласно проекту строительства здания.

После выкапывания траншеи необходимой глубины и ширины происходит создание обноски. На расстоянии в 2 м от фундамента в почву вбиваются стойки-опоры. К ним прибиваются горизонтальные доски, которые поднимаются на 80 см от уровня земли. На обноске отмечается расположение углов возводимого фундамента.

Боковые стенки траншеи делаются вертикальными и без откосов. На этом этапе важно учесть уровень грунтовых вод. В случае превышения средних показателей для выбранного климатического пояса песчаная подушка делается толще.

Для привоза песка подготавливается площадка, которая покрывается полиэтиленовой пленкой. Так предотвращается смешивание песка с землей или сорняками. Можно сделать короб, чтобы песок не рассыпался.

Основным требованием при создании песчаной подушки под ленточный фундамент является осуществление плотной трамбовки поверхности.

Ее трамбуют постепенно, слой за слоем, чтобы предотвратить в будущем усадку строящегося дома. Изготавливая основание под фундамент, материал насыпается слоями, толщиной примерно по 20 см каждый. Он трамбуется при помощи специальных катков или площадных вибраторов.

Полив водой – еще один из способов эффективной трамбовки песчаного основания. Эта методика является распространенной и широко применяется в современном строительстве. Грунт под песком, который был предварительно уложен в выкопанную траншею, смачивается два раза водой. Отличным решением станет увлажнение песка перед укладкой в траншею. После тщательно выполненной трамбовки слой песка выравнивается.

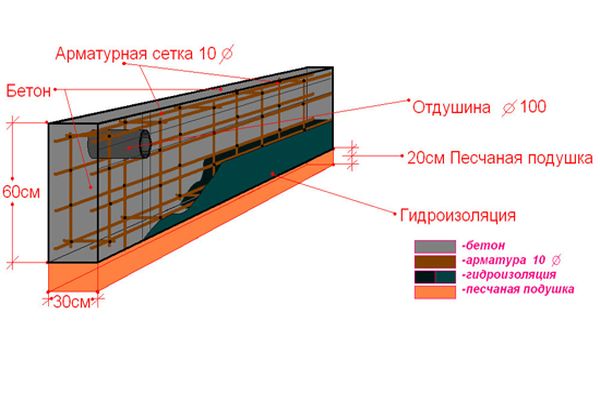

Поверх уложенного песчаного слоя под ленточный фундамент укладывается гидроизоляционный слой. Используется пленка, изготовленная из полиэтилена, или смесь битума и полимеров, которая реализуется в рулонах. Для максимально прочной фиксации пленка крепится с внешней стороны опалубки. Гвозди для ее закрепления используются с широкой шляпкой. В некоторых случаях применяется пистолет с металлическими скобами.

В ходе трамбовки и поливки водой гидроизоляционный слой удерживает влагу в песке. Он не допускает просачивания цементной воды через щели, которые могут возникнуть в опалубке. По песку иногда укладывается кирпич или камень, чтобы поднять арматуру выше уровня расположения песочного основания. После засыпки песка подушку следует оставить на 3-5 дней.

На следующем этапе проводится армирование конструкции, а ленточный фундамент заливается в опалубке. Со стороны песчаной подушки толщина защитного слоя должна составлять более 70 мм. Толщина подушки уменьшается до 40 мм при ее расположении на скальном грунте. Правильно уложенная песчаная подушка оптимально распределяет баланс нагрузки на фундамент при наличии грунтовых колебаний и деформационных процессов.

Как правильно сделать подушку под фундамент

Фундаментная подушка

Надежность и долговечность строения зависит от разных факторов. Однако большое значение при этом имеет качество сооружения фундамента. На одном из этапов строительства основы дома создается фундаментная подушка, которая является самым важным моментом строительного процесса.

Виды фундаментных подушек

Фундаментная подушка представляет собой своеобразную прокладку между грунтом и самой основой. Чтобы правильно выбрать материал для ее изготовления, необходимо тщательно изучить особенности грунта на участке строительства и знать предполагаемый вес будущего строения.

В качестве материала для изготовления подушки чаще всего используют песок, щебень и бетон.

Песчаная подушка

Песок является одним из доступных строительных материалов, поэтому его используют при минимальном бюджете на строительство. Он обладает свойствами, дающими возможность применения в мероприятиях подобного рода.

Песчаная подушка используется в следующих случаях:

Фундаментная подушка из песка

Сооружать фундаментную подушку можно только из крупнозернистого песка, материал с мелкими частицами запрещен к использованию для таких целей.

В процессе засыпки песчаной подушки следует обратить внимание на такие моменты:

• Поверхность подушки должна быть максимально ровной.
• Слой песка следует тщательно утрамбовать.
• Высота подушки может составлять от 20 до 40 см.

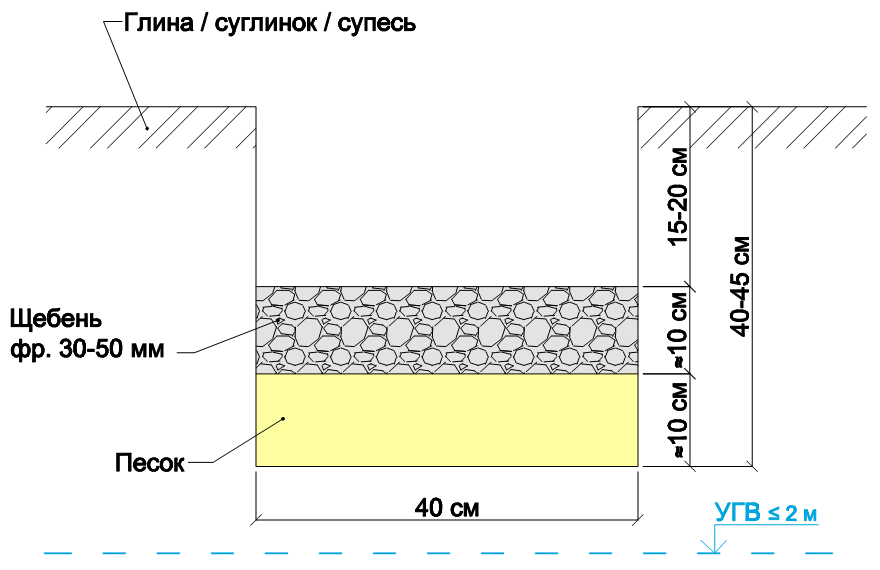

Подушка из щебня

Необходимость использования подушки из щебня возникает в том случае, когда требуется поверхность, способная противостоять высоким нагрузкам.

Щебень для подушки под фундамент может быть разных фракций из различных каменных пород. Самым прочным материалом считается щебень средней фракции из гранита.

При обустройстве щебенчатой подошвы придерживаются следующей схемы:

• Поверхность засыпают небольшим слоем песка, чтобы щебень более плотно прилегал к почве.
• Песок выравнивают и утрамбовывают.
• Засыпают щебень, выбрав оптимальную фракцию. Толщина слоя должна примерно составлять 0,2 метра.
• Используя специальное оборудование необходимо тщательно утрамбовать засыпку.

Создавая подушку для фундамента из песка или щебня, важно помнить, что она должна быть шире самого основания примерно на 0,3 метра. Это необходимо для сооружения устойчивой конструкции, способной выдерживать вес сооружения.

Бетонная подушка

Подушки выполняются из железобетона на специализированных предприятиях и имеют форму трапеции. Они считаются наиболее надежной основой для фундамента под тяжелые каменные дома, однако стоимость таких изделий довольно высокая.

Укладка фундаментных подушек выполняется следующим образом:

Подушка из бетона

Правила обустройства подушки для фундамента

Фундаментная подушка обеспечивает надежность и долговечность будущему строению, следовательно, к вопросу ее обустройства следует подходить очень ответственно. Существуют определенные правила выполнения этого процесса, которые позволят создать качественное основание для фундамента.

Во-первых, все материалы укладываются послойно с последующим интенсивным уплотнением. Если при этом пользуются виброплитой, то можно насыпать слой толщиной 10-15 см. При ручном уплотнении слой нужно делать не выше 5-10 см. Для большей эффективности песок проливают водой. Чтобы вода не размывала грунт под подушкой, можно увлажнять песок до засыпки в траншею или котлован. Общая высота подушки определяется свойствами грунта на строительном участке, но она не может быть меньше 5 см и больше 25 см.

Во-вторых, подушка обустраивается по всей площади фундамента. В этом случае можно рассчитывать на равномерную осадку строения. По ширине основание должно немного превышать аналогичный параметр самого фундамента, оптимальное значение равно 0,3 метра.

Преимущества и процесс обустройства подушки из песка и щебня

Песок и щебень считаются самыми доступными материалами, поэтому пользуются популярностью у частных застройщиков. Несмотря на низкую стоимость материалов, они идеально подходят для создания основы для ленточного фундамента.

Помимо этого такое основание под фундамент дает следующие преимущества:

• Работа относится к разряду простых мероприятий, поэтому есть возможность самостоятельно осуществить весь процесс.
• Материалы обладают пониженной теплопроводностью, что позволяет избежать значительных потерь тепла.
• Основание такого типа получается достаточно плотным и надежным, следовательно, вся конструкция получает аналогичные свойства.
• Подушка под фундамент из песка и щебня равномерно распределяет нагрузки любого типа.
• Благодаря обустройству фундаментальной подушки предотвращается подъем влаги из почвы на капиллярном уровне.

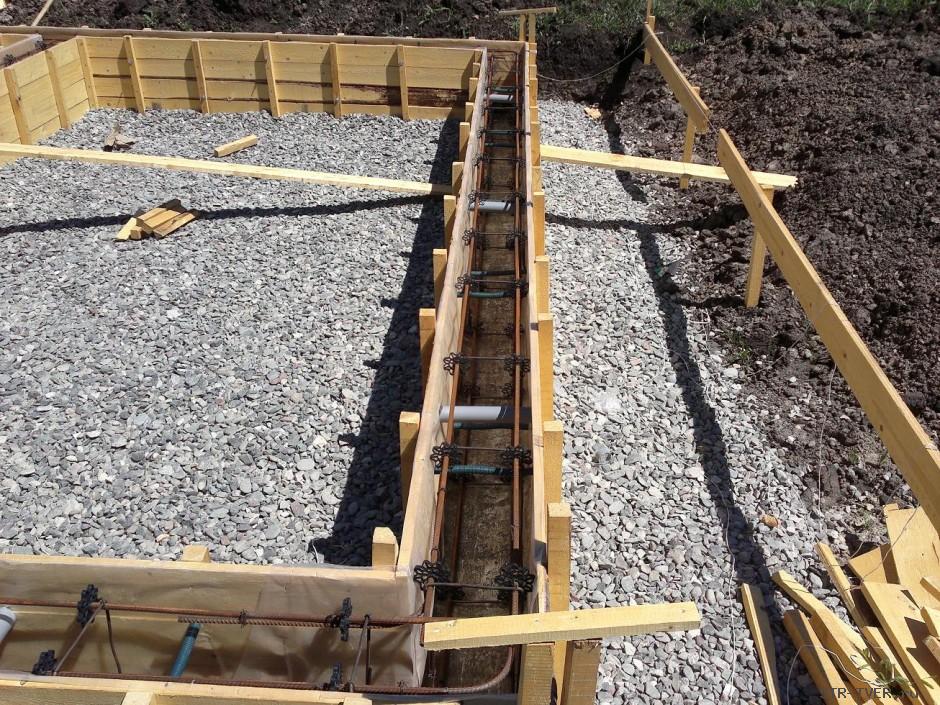

Основы под ленточный фундамент

Создание подушки из песка и щебня для фундамента выполняется по следующей схеме:

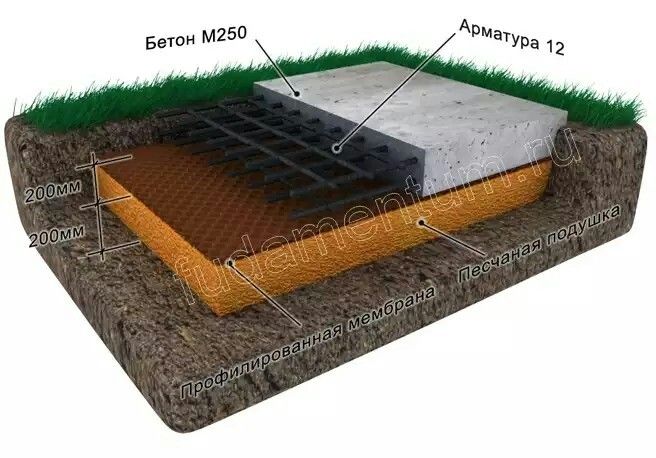

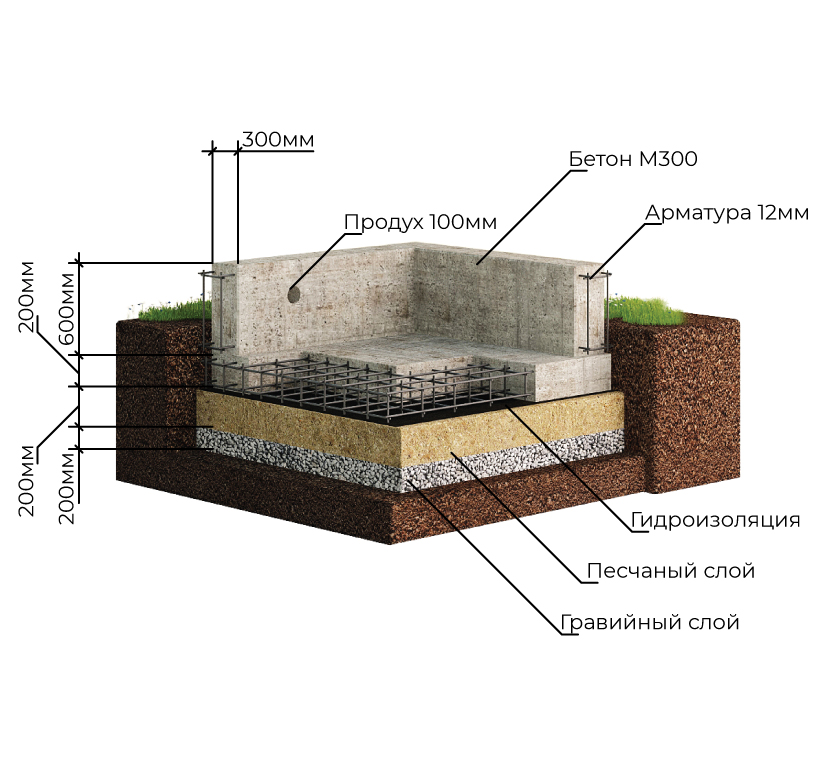

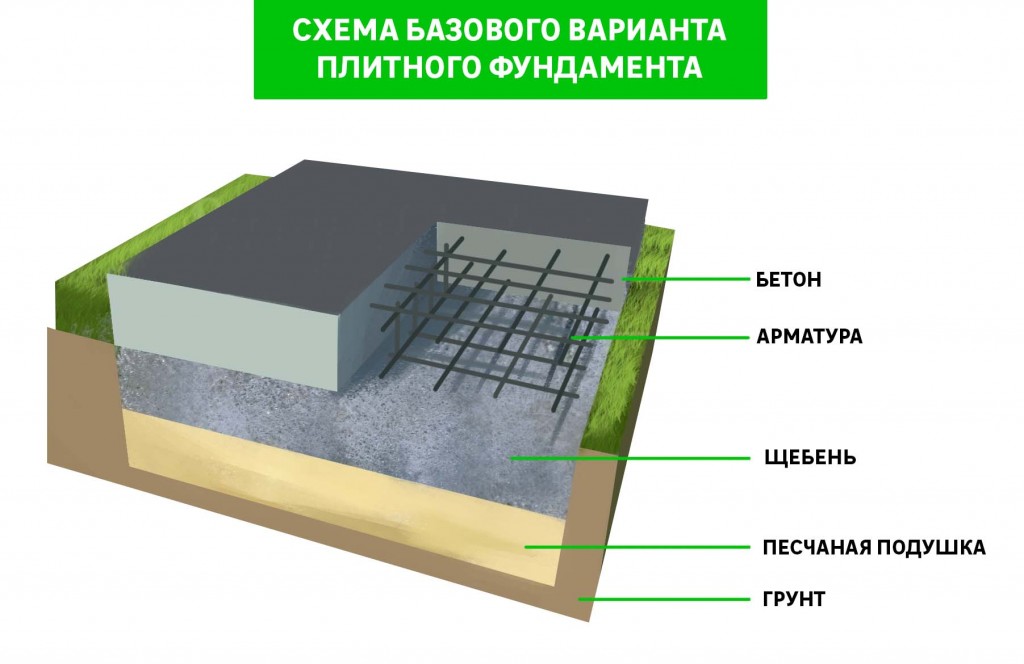

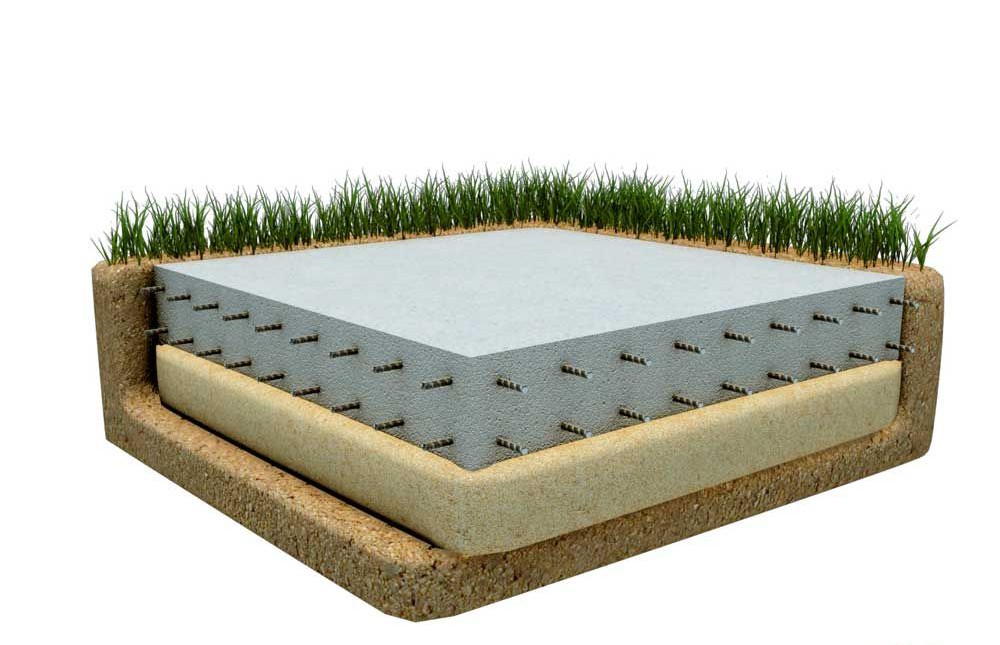

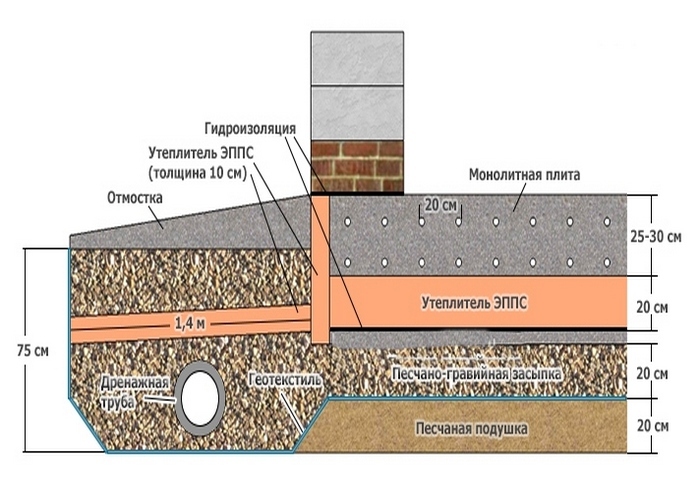

Создание бетонной подушки для плитного фундамента

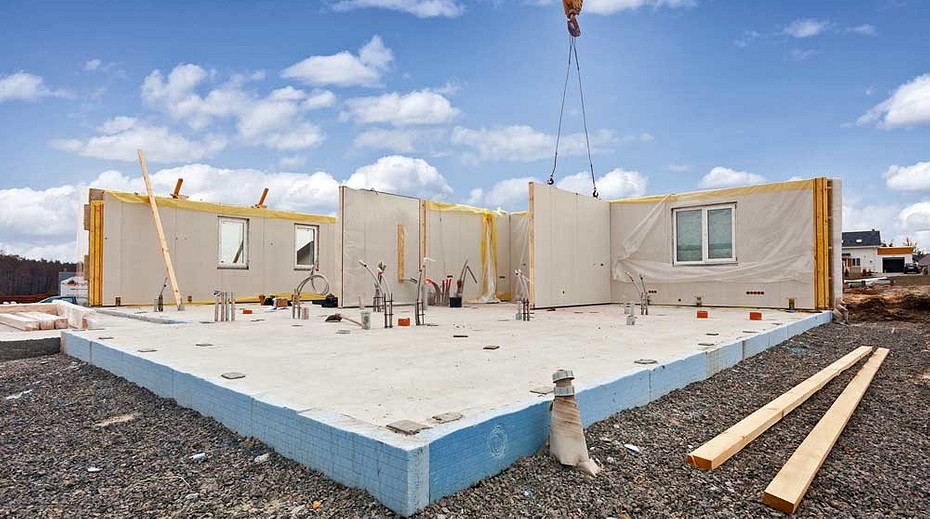

Монолитная плита считается самым надежным и прочным основанием, но для этого необходимо правильно сделать подушку для него. Стоит отметить, что такой процесс требует намного больше вложений, чем при строительстве песчаной засыпки, однако эти расходы вполне оправданы.

Процесс создания подушки из бетона для монолитной плиты фундамента предполагает выполнение следующих действий:

Чтобы построить надежное и долговечное жилище, необходимо создать для него правильную и качественную опору. Выбор типа подушки для фундамента является довольно ответственным моментом, поэтому важно учитывать все факторы, включая особенности грунта, вес строения и материалы, используемые для его возведения. Только в этом случае можно избежать неприятных моментов в процессе эксплуатации дома.

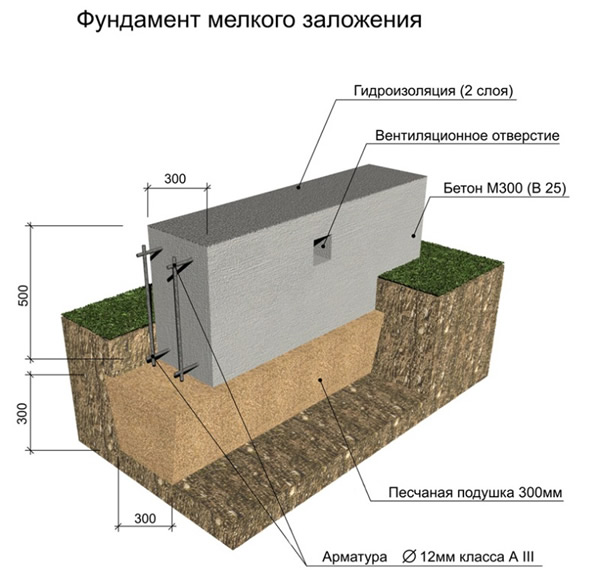

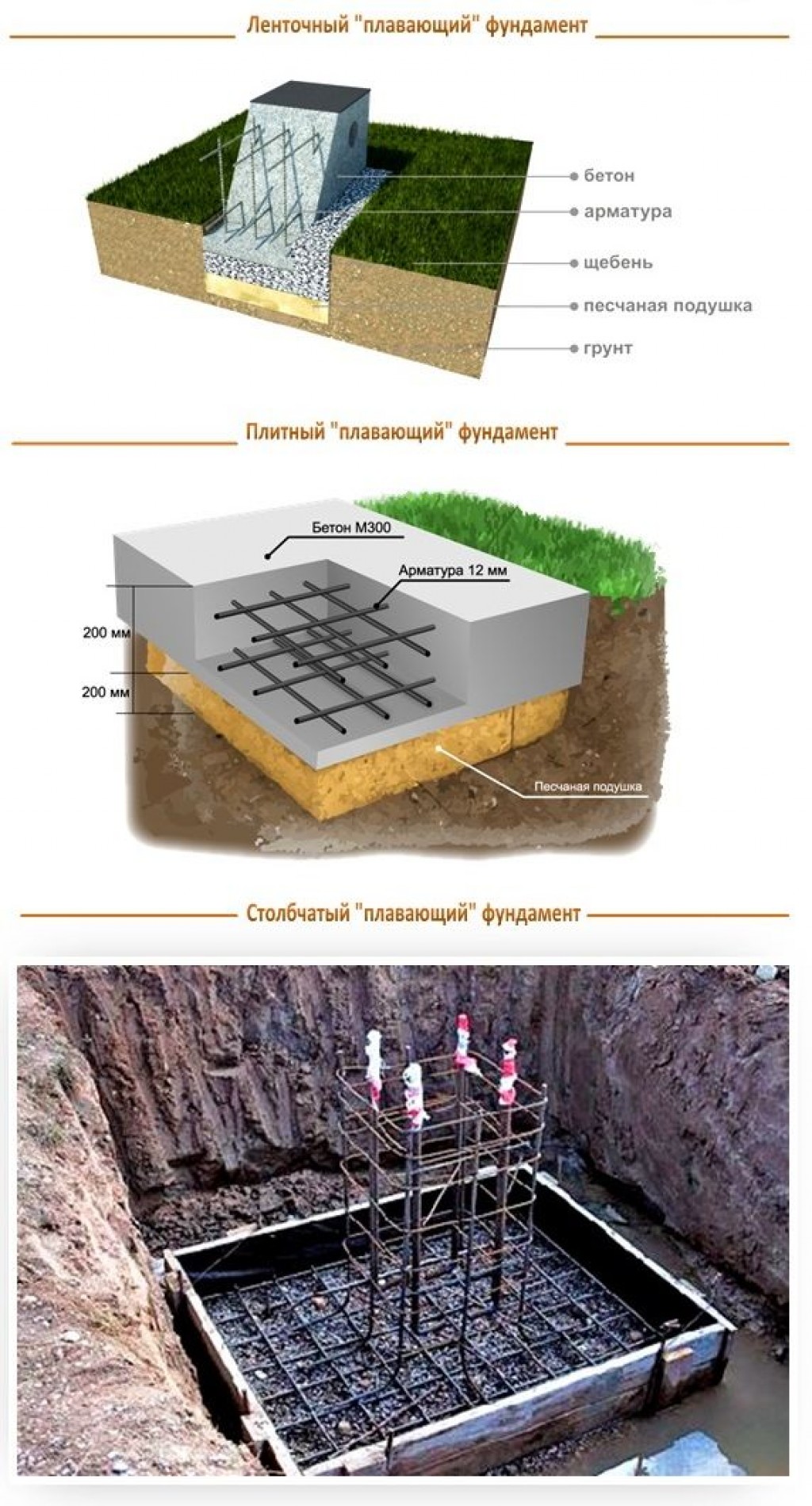

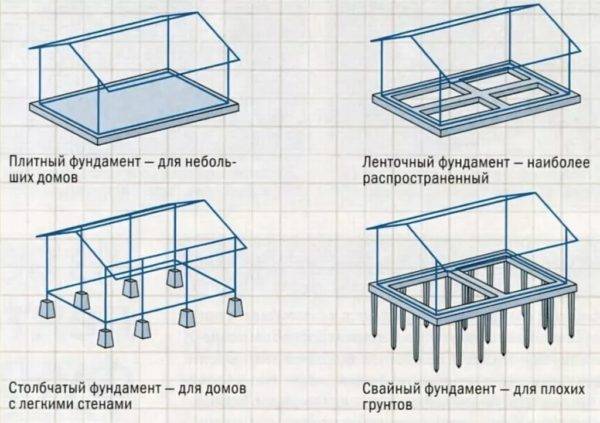

Ленточные и плитные

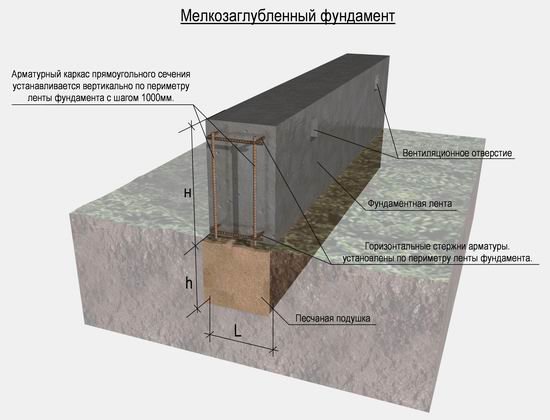

Существуют мелко заглубленные (до 0,7 м от уровня почвы) и заглубленные разновидности (от 0,3 м ниже уровня ежегодного промерзания грунта) ленточного основания. Последние отличаются надежностью и устойчивостью на пучинных и плывущих грунтах, но могут обойтись слишком дорого.

В сложных геологических условиях или при высоком уровне грунтовых вод может оказаться выгоднее сделать плитный  монолитный фундамент, цена которого будет возможно ниже ленточного заглубленного. Нагрузки на монолитную плиту равномерно распределяются и это делает невозможными любые деформации как самой плиты, так и находящегося на ней строения. По этой причине такое основание еще называют плавающим. Кроме того, плитные основания не требуют такого большого объема земляных работ, поскольку их толщина варьируется от 20 до 40 см. Также они позволяют дополнительно сэкономить на черновом полу. Вот только подвал в доме с плитным основанием сделать не удастся.

Но есть и ещё одна, неочевидная роль песчаной подушки для фундамента:

На самом деле, песчаная подушка позволяет экономить бетон для фундамента.

Смотрите: для всех очевидно, что делать фундамент необходимо ниже уровня промерзания почвы, чтобы избежать действие сил морозного пучения.

Но можно отсыпать 15-20 см песка или ПГС, которые не увеличиваются в объёме в течение года, и тем самым сэкономить несколько кубометров дорогого бетона.

Если вы строите дом в 100 квадратов песчаная подушка сэкономит вам 12-15

Материалы

При устройстве фундаментных подушек можно использовать:

• речной и карьерный песок;
• щебень и гравий;
• бетонный раствор.

Уточнения по составу и размерам подстилающего слоя даются в проектной документации. Как правило, в ней учитывается доступность материалов по регионам и их приемлемая стоимость. Но основным аргументом, все же, остаются геологические условия. К примеру, для слабых грунтов гравийно -песчаная подушка под фундамент закладывается в пропорции:

• 40% песка;
• 60% щебня, либо гравия.

Некоторые мастера предлагают устройство фундаментной подушки из глины. Они утверждают, что выравнивающий слой будет выполнять гидроизоляционную функцию. Конечно, глина сможет защитить бетон от капиллярного всасывания воды. Но этот грунт является пучинистым, поэтому при промерзании увеличивается в объеме и начинает давить на подземную конструкцию. Из этого следует вывод, что суждение о том, что для основания под фундамент можно использовать глину – абсолютно не правильно.

Устройство фундаментной подушки

Чтобы песок не просачивался в почву, укладывают геотекстиль

Если вес дома небольшой и строят каркасный тип с деревянными балками перекрытий, устройством подсыпки можно пренебречь в случае стабильных грунтов или сделать слой минимальной толщины. Песчаная подушка под фундамент ленточного типа делается послойно с последующим уплотнением всех пластов.

Правила обустройства подсыпки под монолитный железобетонный фундамент или плиту:

• перед трамбовкой щебень или песок проливают водой, чтобы элементы материала осели под действием тяжести;
• подушку делают под всей подошвой опоры, при этом она должна быть шире ленты минимум на 0,3 метра;
• используют очищенные материалы.

Качеству материалов уделяют внимание, например, глинистые примеси в песке приведут к вздутию слоя при увлажнении и дальнейшем промерзании. Пылеватые и мелкие пески сработают аналогично, поэтому не стоит использовать их для подсыпки, а лучше брать материал крупной фракции.

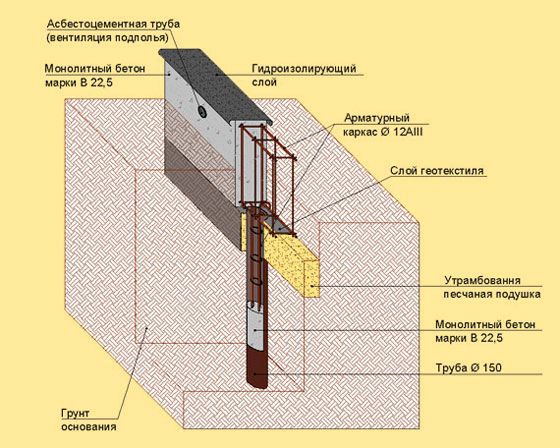

Часто применяют геотекстиль — тканевое или нетканевое полотно из полиэфира или полипропилена. Ткань устанавливают на землю перед слоем песка, чтобы частицы материала не вымывались в грунт, и слой не вспучивался.

Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

Устойчивость фундаментов зависит от качества подготовки основания. Его выбор и устройство во многом определяется материалом подземных конструкций и грунтовыми условиями площадки застройки.

Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками.

Чаще всего она выполняется под монолитными лентами и плитами с учетом требований соответствующих СНиП и СП.

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания.

Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

• к появлению трещин в бетонируемой конструкции;
• к недобору проектной прочности;
• к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Еще одна причина, определяющая для чего нужна подбетонка, заключается в том, что по жесткому и ровному слою подготовки устройство фундамента в зимний период происходит проще.

Нормативные документы – СНиП и Свод Правил (СП)

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям, указанным в соответствующих СНиП и других стандартах государственного и отраслевого значения. Бетонная подготовка под фундамент выполняется, основываясь на:

• СНиП ;
• СП ;
• СП 50-101-2004.

В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

• типа грунта;
• окружающей застройки;
• действующих нагрузок;
• сейсмичности;
• экологических требований.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

• предполагается наличие значительных сжимающих нагрузок;
• строение предполагается размещать вблизи откосов, на склоне или насыпи;
• под подошвой фундамента находятся слабые грунты.

Следует оговориться, что СНиП допускает не производить расчетов по несущей способности, если проектом будут предусмотрены мероприятия, исключающие смещение грунта по ранее названным причинам.

В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки.

К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован.

При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются.

Щебень, в этом случае, будет выполнять дренажную функцию.

Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см.

С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания.

Высоту короба принимают, исходя из толщины подготовки под фундамент.

На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок.

После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять.

В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора.

Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см.

В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

Практические рекомендации

Важно определиться, какой песок нужен для изготовления подсыпки. При проведении работ своими руками стоит запомнить:

1. Материал должен относиться к крупной или средней фракции. Если выбрать мелкий песок, он даст усадку, которая приведет к неравномерному проседанию дома.
2. Чтобы понять, какой материал потребуется в плане происхождения, необходимо рассмотреть особенности каждого. Речной песок сложно добывать, что автоматически приводит к увеличению его стоимости. Минусом этого материала является размер частиц, часто слишком мелкий для подсыпки. Карьерный песок более крупный и дешевый. Если отвечать на вопрос, какой лучше выбрать, речной или карьерный, ответом станет второй вариант.

Согласно нормативным документам подсыпка должна быть тщательно уплотнена. Зачем это требуется? Выполнение таких мероприятий снижает способность к усадке и повышает прочность. Утрамбовать песок своими руками можно несколькими способами:

• проливка водой;
• использование специальной техники;
• грузы.

Трамбовка подушки под фундамент.

Первый вариант не рекомендуется к применению. Это связано со сложностью метода и особенностями грунтов. Сложность заключается в том, что чтобы качественно утрамбовать материал потребуется залить в 3-5 раз больше жидкости, чем объем подушки. Такой вариант противопоказан для глинистых оснований, способность к дренированию которых мала. Вся залитая вода не сможет быстро уйти в почву, а останется рядом с фундаментом.

Лучше всего выполнить трамбовку динамической нагрузкой. Для этого применяются вибрационные плитные или точечные инструменты. В качестве требований к выполнению работ можно привести следующее:

• Послойное выполнение. Динамика позволяет уплотнить песок только на 15-20 см, поэтому материал нужно засыпать именно такими слоями и после каждого делать уплотнение.
• Добавление поверх песка слоя щебня. Делать это не обязательно, но такой метод повысит эффект от действий и качество уплотнения. Слой крупного материала может быть тонким, но он создаст дополнительное давление и позволит затронуть более глубокие слои с помощью эффекта расклинивания.
• Увлажнение подсыпки перед уплотнением. Вода позволит связать частицы вместе, благодаря ей они не расползутся после трамбования.

В заключение можно сказать, что на качество основания под подошву влияет обоснованность устройства подсыпки, правильный выбор материала для нее и соблюдение технологии при укладке.

Назначение подушки под ленточный фундамент

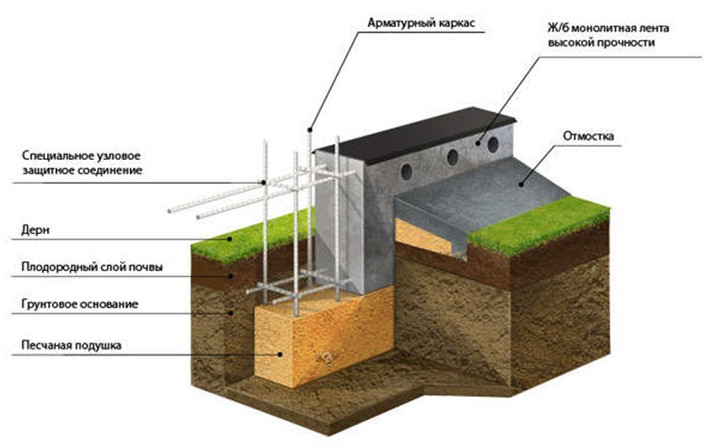

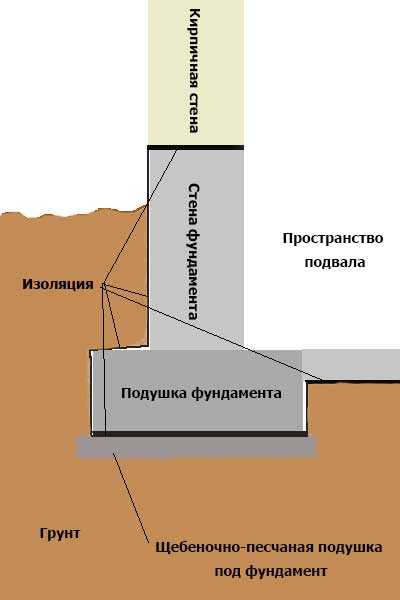

Эскиз с обозначением местонахождения песчаной подушки

Возведение каждого здания начинается с устройства фундамента.

Его главная функция – создание прочной опоры и обеспечение поддержки здания во время всего периода эксплуатации.

Для облегчения этапа заливки и придания основанию большей надежности, нужна песчаная подушка под ленточный фундамент. Ее задача − обеспечить ровную и устойчивую поверхность для устройства основания.

Функции подушки

До укладки железобетонных ленточных оснований или использования для этой цели железобетонных блоков, обычно нужна подсыпка из песка, щебня или гравия. Песчаная или гравийная подошва выполняет следующие функции:

• выравнивает траншею под заливку основания и сглаживает возможные неровности грунта;
• равномерно распределяет нагрузки от веса фундамента на нижние слои грунта;
• отсекает влагу и отводит грунтовые воды от основания, предотвращая вспучивание в холодное время года.

При наличии высокого уровня вод на строительном участке, перед тем как будет сделана подушка под ленточный фундамент, дно траншеи или котлована выкладывают геотекстилем. Слой этого материала предотвратит возможное заиливание песчаного слоя.

Основные параметры ленточного фундамента

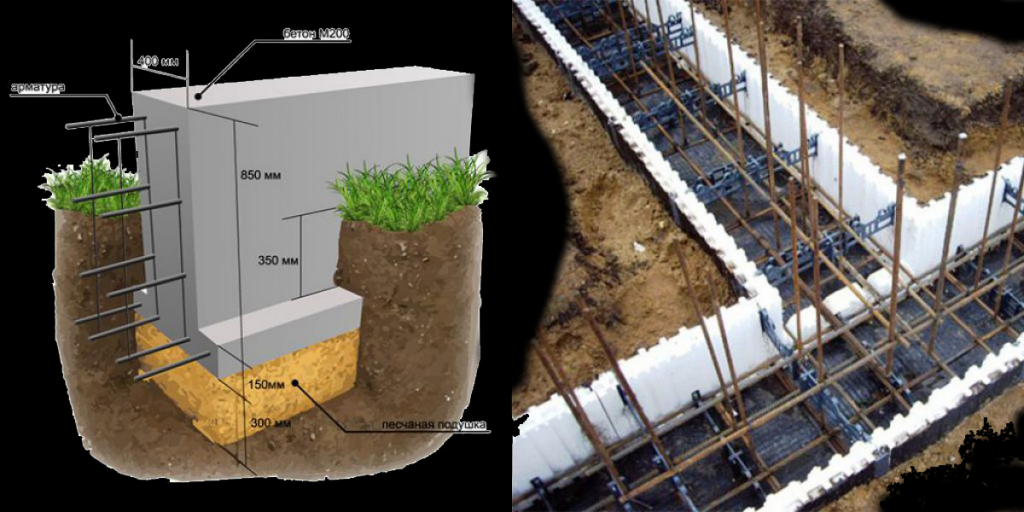

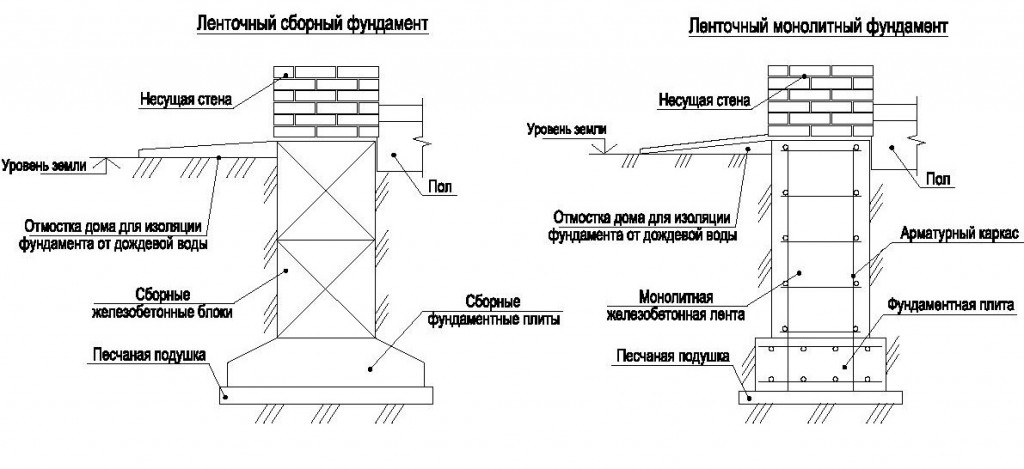

Схема отображающая параметры ленточного основания

Основания ленточного типа устраивают по периметру будущих стен конструкции (как внешних, так и внутренних) на глубину разработки почвы.

Устройство такого типа основания предусматривает два основных параметра:

Существует следующее требование к ширине – она должна быть не меньше, чем толщина стены. Но, чаще всего, этого бывает мало для того чтобы на выходе получить площадь, обеспечивающую несущую способность фундамента. Можно увеличить ширину на всю высоту фундамента, но это экономически невыгодно.

В этом случае, углы наклона боковых стен равны 30º и 45º, где первый показатель приведен для кирпичных фундаментов, а второй – для бетонных. Такая конструкция позволяет избежать опасных растягивающих или скалывающих напряжений на боковых гранях основания.

Более того, нижняя (расширенная) часть препятствует выдвижению основания из грунта и нейтрализует влияние касательных сил пучения в мороз. Устройство основания в виде трапеции позволяет значительно снизить расходы, сокращает объем бетонной смеси и арматуры. При этом такой фундамент характеризуется хорошими несущими способностями.

Устройство подушки и материалы

Необходимые материалы для обустройства подушки ленточного фундамента

Материалами, для подготовки подушки под фундамент ленточного типа могут быть:

• чистый песок крупной фракции, не содержащий глинистых примесей;
• галька;
• смесь щебня и песка;
• бетон и железобетон.

Если выполняется устройство подушки на слабых грунтах, то нужна подсыпка из песка и щебня или песчаной гравийной смеси в следующем соотношении: 40% песка крупной фракции и 60% щебня или песка. Такой вид оснований подходит для фундаментов одноэтажных небольших домов, то есть для относительно легких строений. Подушки такого типа не требуют увлажнения и послойной утрамбовки.

Отсыпка песчаной гравийной или щебеночной смеси дает меньшую усадку после укладки, в сравнении с подушками из песка. Однако при возведении конструкций большего веса, например кирпичных домов, этап утрамбовки является обязательным.

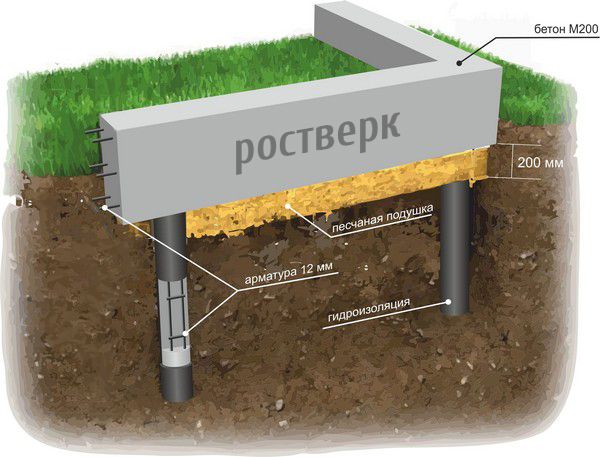

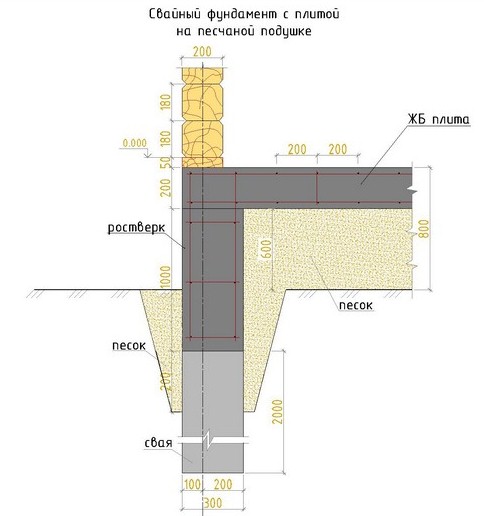

Свайные фундаменты

Эти фундаменты состоят из свай, которые перекрыты сверху балкой, железобетонной или бетонной плитой. Устройство свайного фундамента — это очень дорогой и трудоемкий в выполнении процесс, поэтому в индивидуальном строительстве их применяют крайне редко. Его устанавливают в тех случаях, когда требуется на ослабленный грунт передать увеличенные нагрузки. Нагрузка от здания в этом случае передается на плотные грунты, расположенные на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По методу погружения в грунт и изготовления сваи различают забивные и набивные. В зависимости от поведения в грунте сваи бывают сваи-стойки, которые имеют под собой достаточно прочный грунт и висячие сваи. Они используются, когда слишком большая глубина залегания надежного грунта. Наиболее экономичными считаются деревянные сваи, но во влажном грунте быстро гниют. Железобетонные сваи дороже, зато долговечны и могут выдержать большие нагрузки.

Нужна ли песчаная подушка под ленточный фундамент

Одной из самых популярных веток на FORUMHOUSE является раздел о фундаментах, ведь наши эксперты всегда готовы ответить на любой вопрос. Многие начинающие застройщики интересуются, зачем нужна песчаная подушка под фундамент и нужна ли она вообще. В этой статье мы будем искать ответ на данный вопрос.

Песчаная подсыпка делается сплошь и рядом при большинстве работ с основанием дома. Но одни строители полагают, что она обязательна во всех случаях, другие – что только при определённых условиях, а в остальных случаях просто вредна.

Чтобы узнать, зачем нужна песчаная подушка и нужна ли подсыпка песка по всей площади, обратимся к практическому опыту экспертов нашего сайта.

Нужна ли подушка под ленточный фундамент

Песчаная подушка под ленточное основание дома делается практически всеми, поскольку кажется гарантией его прочности и долговечности. Однако песок в вырытую траншею многие могут засыпать, руководствуясь принципом: «чем больше, тем лучше, ведь так делают все». Не учитывается ни геология участка, ни особенности грунта и его несущая способность, ни уровень грунтовых вод.

Я читал, что ленточный фундамент должен опираться на неразрушенный (нетронутый) слой грунта, и песчаная подушка ему не требуется. Но многие мои знакомые перед заливкой ее делали. На вопрос «зачем» отвечают – «видели у соседей».

Чтобы внести ясность, надо чётко для себя определить: о каком типе ленточного основания дома идёт речь. А именно:

• малозаглублённом – МЗФЛ;
• заложенном ниже глубины промерзания;
• монолитном;
• сборном из блоков ФБС.

Каждый из этих четырёх видов требует индивидуального подхода при подготовке основания.

Для чего нужна подушка из песка под монолитный фундамент

Подушка под ленточный фундамент может не делаться, если речь идёт о монолитном основании. Но только при соблюдении следующих условий:

• Грунт непучинистый;
• Грунт под основанием песчаный;
• Лента заливается ниже глубины промерзания, с бетонной подготовкой под подошвой;

Для сборного основания, из блоков ФБС песчаная подушка просто необходима, т.к. только песком можно выровнять все неровности, которые остались после выборки (т.е. снятия разрыхлённого слоя) грунта. Только песок можно уплотнить практически до природной плотности.

Если этого не сделать, то фундаментный блок ляжет на грунт неровно (не всей поверхностью подошвы), и под ним могут оказаться пустоты. Это приведёт к неравномерному давлению основания дома на грунт. Соответственно, увеличивается вероятность его неравномерной просадки.

При устройстве сборного фундамента выполняется песчаная подготовка толщиной в 10-15 см.

Зачем нужна подушка под ленточное основание

Я как-то спросил у главного инженера строительной фирмы, зачем в фундамент песчаная сказал: чтобы выровнять основание под «0» и для экономии бетона.

Если устраивается монолитное ленточное основание, то добиваться «зеркального» основания уже не нужно, т.к. в силу пластичности заливаемый бетон заполняет все неровности. Соответственно, подошва основания будет опираться на почву всей своей поверхностью и перераспределит нагрузку на грунт.

Когда речь заходит о МЗФЛ, то песчаная подушка необходима, т.к. с её помощью пучинистый грунт заменяется на непучинистый. Причём, МЗФЛ требует устройства дренажной системы, утеплённой отмостки и утепления самого фундамента. Эти меры минимизируют силы морозного пучения, действующие на него.

При устройстве песчаной подушки важно понять, какой грунт находится под будущим основанием. Если почва с невысокой водопроницаемостью (это в первую очередь касается суглинков и глин), то песок, являясь менее плотным, станет местом, где постоянно будет скапливаться вода. Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента.

Вопрос применения песчаной подушки надо рассматривать, исходя из конкретных характеристик грунта, уровня УГВ, веса и конструкции здания, глубины промерзания. Нельзя считать песчаную подушку универсальным средством, подходящим для строительства любого основания, без её привязки к конкретным условиям эксплуатации здания.

Подсыпка под фундамент: песок или щебень

• 20-30 см – это минимальная толщина песчаной подушки;
• Для выравнивания основания достаточно толщины в 5-10 см;
• Для засыпки лучше всего подходит крупнозернистый песок.

Песчаная подушка под фундамент

Практически все инструкции от специалистов, вещающих нам в сети или с экранов телевизоров о необходимости соблюдения технологии заливки фундамента или выбора материалов, составляются производителями тех самых смесей. И в большинстве случаев, не несут в себе никакой полезной информации. В частности, никто не упоминает о том, что такое и для чего нужна песчаная подушка под фундамент. Поэтому эксперты компании «Фундаментально» решили восполнить этот пробел, поделившись актуальной и полезной информацией со всеми читателями нашего блога!

Назначение песчаной подушки

Грамотно обустроенная «подложка» под фундаментом позволяет:

• Выровнять дно траншеи;
• Усилить свойства слабого грунта;
• Распределить вес постройки;
• Предотвратить промерзание основания;
• Отводить дождевую или талую воду;
• Разомкнуть «капиллярный мост» для влаги между почвой и основой;
• Амортизировать фундамент при пучении грунтов.

Иными словами, наличие подушки из сыпучих материалов – обязательное условие для любого основания, вне зависимости от его вида или типа.

Состав подушки под дом

Само название говорит о том, что же именно является основной составляющей такой подушки. Но далеко не каждый песок подходит для этой цели. В идеале, это должен быть крупнозернистый гравелистый (т.н. «речной») сыпучий материал. Ведь благодаря крупной фракции, он будет противостоять возможной усадке конструкции как нельзя лучше. Тем не менее, специалисты рекомендуют использовать песчано-гравийную смесь, обосновывая такой выбор дренажными, а также компенсационными свойствами материала.

При этом большинство строителей забывают, что под действием грунтовых вод, подушка может утратить свои изначальные свойства. В будущем, это может повлечь за собой множество проблем. Во избежание «плачевного» исхода нужно предотвратить возможное «смешивание» посредством создания дополнительной прокладки – слоя геотекстильного материала.

Как правильно подобрать материалы?

При подборе материалов и проведении расчётов нужно учитывать:

• Тип будущего фундамента;
• Площадь, объем, вес здания;
• Состав грунтов на участке;
• Глубину промерзания почвы;
• Наличие/отсутствие высоких грунтовых вод.

Для ленточного фундамента лучше использовать «классический» вариант – речной песок, трамбуя его в котловане с помощью виброплиты. Для монолитных же плит рекомендуют применять различные «смеси» с дополнительными присадками. В частности, можно использовать смесь бетона и гравия: такие подушки обладают большой надежностью, феноменальной прочностью, а также могут выдерживать нагрузки даже от многоэтажных зданий.

Практические советы по исполнению

Даже опытные мастера допускают ряд ошибок, способных повлиять на состояние конструкции в будущем.

Поэтому мы собрали для вас несколько советов, гарантирующих эффективный результат:

• Трамбовка. Здесь нужно следить за состоянием и структурой материала: излишняя влага повредит подушку при высыхании, в то время как слишком сухой материал не будет поддаваться обработке;
• Проверка качества. Для этого достаточно пройтись по «готовой» подушке: если на песке не остается следов – все сделано правильно;
• Форма. В большинстве случаев, подложка должна принимать вид трапеции и не разваливаться даже при сильном физическом контакте;
• «Горизонт». На участках с «наклоном», компенсировать неровности можно добавлением небольшого количества песка. Следить за высотой можно с помощью обычного строительного уровня.

Грамотно устроенная “подошва” защитит основание от «капризов» природы: атмосферных осадков, резких перепадов температур, промерзания грунта и т.д.!

Подушка под монолитную плиту фундамента

Строительство дома начинается с укладки фундамента. Так как монолитная плита подвержена деформации и преждевременной осадке, стоит использовать подушку под фундамент. Чтобы конструкция не деформировалась учитывайте: топографический план местности, изыскания геологического характера, гидрогеологические показатели.

Для капитальных строений средних размеров рекомендованная толщина подушки под плиту равна 0,2 метра. Стандартно используется песок, бетон или щебень. Насыпь утрамбовывается виброплитой с минимальным усилием не менее 180 кг/м2.

Характеристики песчаной подушки

Песок – прочный материал, пригоден для выравнивания земли. При укладке песчаной основы руководствуются следующими факторами:

• высота залегания грунтовых вод;
• многоэтажность капитального строения;
• тип земляной основы;
• вид материалов, используемых для сооружения;
• географические и климатические особенности региона.

Для укрепления фундамента иногда совмещают песок и щебень. При отсутствии автоматической машины для утрамбовки, используется вода – песок заливают водой и ждут до полного высыхания.

Для укрепления фундамента иногда совмещают песок и щебень

Характеристики бетонной подушки

Бетонную подушку стоит использовать для расширения уже существующего фундамента или для создания армированного пояса под ФБС.  Это автономное строение и соединение с главной конструкцией не требуется. Играет роль и марка бетона, согласно нормам СНиПа, минимально допустимая марка М — 200.

Несоблюдение или игнорирование строительных норм приводит к:

• перекосам и деформациям дверных проёмов;
• появлению трещин в несущих или навесных стенах;
• осадке цокольного этажа.

Чтобы предотвратить нежелательные последствия укрепляйте конструкцию металлическими прутьями на стадии планирования и заливки бетоном, утепляйте фундаментальную основу, используйте обратную засыпку песчано-гравийной смесью (засыпка щебнем недопустима, используйте глину и землю)

Примеры подушек под фундаментную основу

Вот два варианта подушек с одинаковой прочностью, но различные по глубине залегания. При использовании щебня ширина насыпи больше, чем у главной конструкции. Таковы требования строительных норм в целях безопасности.

• песок 0,3м, щебень 0,1 м, пенополистирол, гидроизоляция, армированная сталь;
• грунтовая основа, подложка из крупнозернистого песка, гравий, железобетон.

Каждый из приведённых материалов эффективен и практичен для построения фундамента. Однако, песчано-гравийная подушка занимает лидирующие позиции по применению в строительстве, так как характеризуется большим сроком эксплуатации и стойкостью к температурным перепадам.

Применение плитных фундаментов

Плитные фундаменты известны своими способностями сопротивляться движению грунта и даже компенсировать его вертикальные и горизонтальные перемещения. Поэтому такой фундамент часто используется в случаях насыпного, пучинистого, круглогодично промерзшего или подвижного грунта, а так же при неравномерности сжимаемости грунтов. На основе плитного фундамента можно организовать отличную защиту от высокого уровня напорных грунтовых или талых вод, однако это потребует дополнительного дренажа, гидроизоляции, а так же внимательной организации канализации, водопровода и других коммуникаций. В целом применение плитного фундамента целесообразно для строительства простых по планировке и небольших каменных, либо каркасных сооружений. Если планировка здания сложная, то плиту, после возведения, разрезают на части по деформационным швам. В результате под каждой частью строения оказывается своя цельная часть плиты, что снизит нагрузку при движении грунта, однако даже в этом случае все составляющие плиты будут работать как единая плита (эту работу однозначно должны проводить профессионалы). С затратной точки зрения малозаглубленные плитные фундаменты экономически довольно выгодны, поскольку позволяют экономить, как на материалах, так и на трудозатратах. Они возводятся быстро и имеют очень простую конструкцию, однако если здание не будет отапливаться, то малозаглубленный фундамент необходимо качественно теплоизолировать.

Особенности ленточного незаглубленного фундамента

При строительстве дома на пучинистом грунте лучше использовать ленточный незаглубленный фундамент. Конечно, в этом случае дом должен быть малоэтажным и из максимально легких материалов. Если дом будет стоять на скальном грунте, с применением незаглубленного ленточного фундамента можно возводить кирпичные и каменные дома.

Ленточный незаглубленный фундамент имеет несколько вариаций: в виде решетки, монолитной плиты и столбчатый.

Незаглубленный ленточный идеально подходит при строительстве на пучинистом грунте малоэтажного дома из легких материалов.

Разберем все виды, для каких строений его можно использовать и как заливать его своими руками без помощи специалистов.

Для чего она нужна подушка?

Использование песка позволяет решить многие проблемные вопросы, связанные с особенностями грунта и близко расположенной к поверхности земли грунтовой водой.

Для создания подушки следует использовать крупнозернистый песок, который обладает хорошим сопротивлением на сжатие и не позволит воде высоко подняться по капиллярам.

Что касаемо происхождения, но наиболее часто подсыпаются речные породы.

Правильно созданная песчаная подушка позволяет:

• Выровнять дно траншеи или котлована, в котором будет размещаться фундамент;
• Максимально равномерно воспринять нагрузки от фундамента и передать их на почву;
• Предотвратить промерзание грунта;
• Создать дренаж для отвода талой и дождевой воды;
• Оградить основание фундамента от близко расположенной грунтовой воды;
• Избежать негативных последствий от пучинистых почв (глины) во время морозов и весеннего оттаивания.

Стоит отметить, что помимо укладки песка слоем, в некоторых случаях может производиться полная замена проблемного грунта на песок.

Это позволяет избежать грунтовых подмывов и непредвиденных зимних подъемов фундамента.

К такому решению часто прибегают во время строительства на торфяниках и заболоченной местности, где решить проблему высокой воды достаточно проблемно.

Условия, при которых требуется подсыпка

Наличие подушки обязательно при создании мелкозаглубленного ленточного фундамента. Слои грунта, расположенные под лентой, создают нагрузки, выталкивающие основание из траншеи. Подушка принимает на себя эти усилия и в значительной степени компенсирует их.

Дополнительным условием наличия подушки является возможность попадания в траншею грунтовых или дождевых вод. Слой засыпки способствует аккумулированию стоков на дне траншеи, где влага попадает в дренажные трубы и выводится в специальные колодцы или водоемы.

Необходимо учитывать, что песчаная подушка хотя бы минимальной толщины присутствует в любом случае.

Она выравнивает дно траншеи, позволяя получить горизонтальную и ровную плоскость без использования сложных и трудоемких технологических приемов.

Материалы для создания подушки

Даже судя из названия, «песчаная подушка» делается из песка, но не любого, как может показаться, а крупнозернистого.

Идеальный вариант – это гравелистый песок с крупной фракции. Именно «крупный» песок или речной песок средней фракции будет противостоять возможной усадке конструкции.

Но многие специалисты рекомендуют для устройства прослойки использовать песчано-гравийную смесь, мотивируя это лучшими дренажными и компенсационными свойствами.

На самом деле для компенсационной прослойки можно использовать любой, менее пучинистый материал, который хорошо противостоит сжатию.

Гораздо важнее уберечь эту прослойку от влияния на нее влаги, при сезонных повышениях уровня грунтовых вод. Для этого, нужно предотвратить смешивание почвы с песчаной подушкой посредством укладывания между ними слоя геотекстиля.
