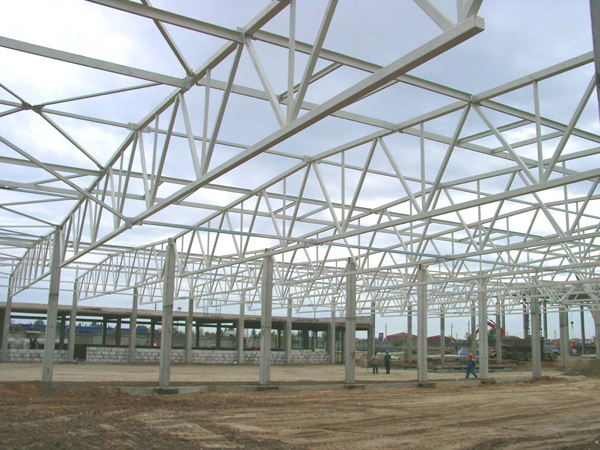

Одним из главных факторов при строительстве зданий и сооружений является стоимость их возведения. Металлоконструкции из профильной трубы – один из самых экономичных способов решения этой задачи. Они постоянно используются при изготовлении каркасов быстровозводимых сооружений. В качестве крепёжных элементов применяются болты, гайки, анкеры. Наиболее протяжённые и ответственные соединения производятся при помощи сварки. В качестве материалов для фермы из профильной трубы используется профильная труба и листовой металл для выполнения вспомогательных функций.

Конструкции из профильной трубы применяются как в строительстве, так и в промышленности, отраслях сельского хозяйства (в частности, при постройке животноводческих ферм и сооружений для хранения кормов). Кроме того, ферма из профильной трубы является базовой конструкцией для некоторых видов кровли зданий, прогонов и временных каркасных сооружений.

Основные преимущества конструкций из профильной трубы

1. Изготовление ферм из металлоконструкций на нашем предприятии занимает предельно малое количество времени;

2. Быстрое возведение зданий и сооружений из готовых конструкций;

3. Возможность оперативного демонтажа, транспортировки и монтажа фермы на новом месте;

4. Небольшие затраты на возведение сооружений. Благодаря экономичной технологии изготовления ферм и простоте их установки, данные сооружения требуют более чем в 2 раза меньше первоначальных вложений, чем здания из металлобетона или силикатного кирпича;

5. Долговечность возведённых конструкций. Благодаря специальной антикоррозионной обработке, применяемой при производстве фермы из профильной трубы, срок эксплуатации металлокаркасных изделий может достигать нескольких десятилетий;

6. Прочность и гибкость. Эти ценные эксплуатационные качества достигаются за счёт проведения тщательных расчётов на этапе проектирования. Исходя из предполагаемых предельных нагрузок на изгиб и кручение, подбираются оптимальный профиль и необходимая толщина материала.

Инструкция для онлайн калькулятора расчета односкатного навеса

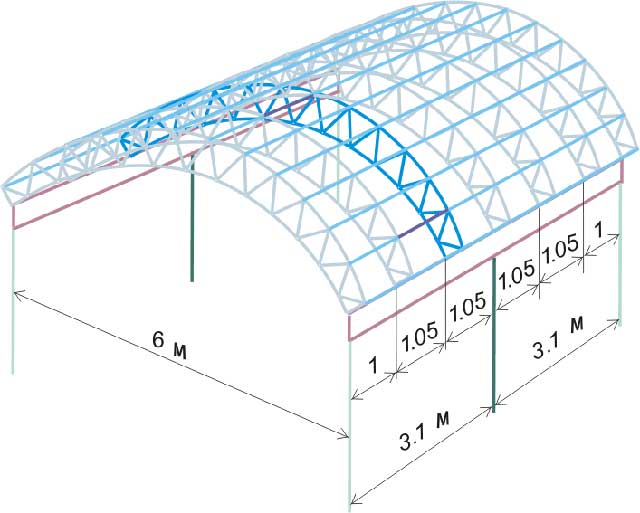

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.  Выбирая ширину козырька необходимо учитывать СП «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом. Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки. Обратите внимание, что калькулятор подсчитывает  параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы).

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.  Выбирая ширину козырька необходимо учитывать СП «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом. Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки. Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес.

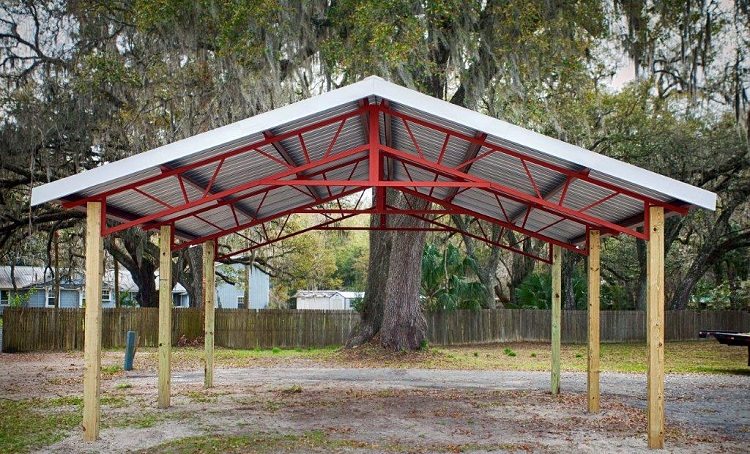

Плюсы использования ферм из металла

Для изготовления ферм для навеса рекомендуется использовать металлические профильные трубы, которые отличаются многочисленными преимуществами:

• прочность их высокая, сроки эксплуатации намного выше, чем для остальных материалов;
• возможность сооружения даже очень сложных конструкций, затрачивая на это минимум усилий. В данном случае требуется только предварительный расчет навеса, который можно сделать при помощи специального калькулятора и данных, полученных их справочника (учитывая тип трубы, размеры навеса, материал кровельного покрытия, угол уклона);
• относительно невысокая стоимость ферм;
• небольшой вес, так как профильные трубы внутри полые;
• высокая устойчивость к деформациям, различным внешним нагрузкам, ударам и прочему.

После монтажа трубы обрабатываются антикоррозионными составами, после чего их можно окрасить полимерными красками, отличающимися долговечностью, внешней привлекательностью, устойчивостью к ультрафиолету, осадкам.

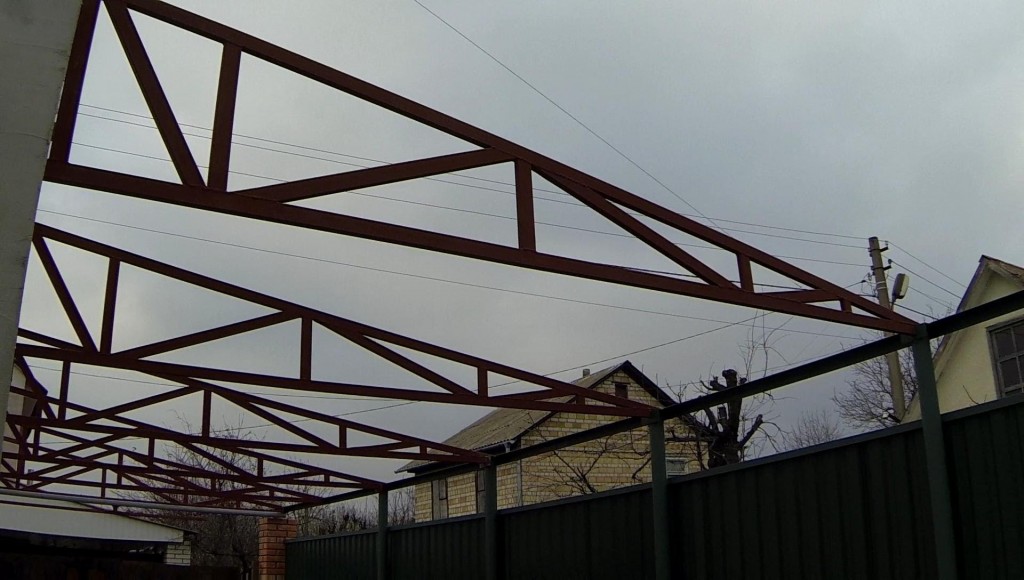

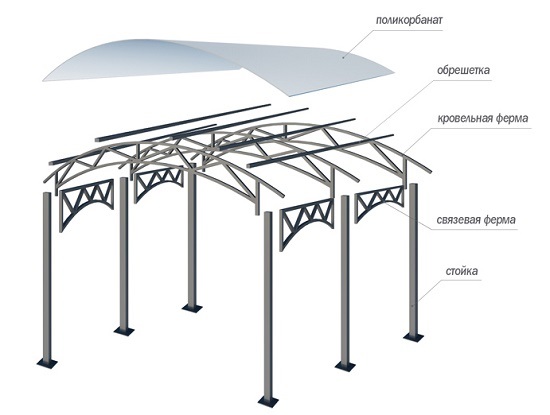

Элементы ферм для навеса

Чертеж навеса.

Чаще всего фермы для навеса выполняются из металлических профильных труб, которые обеспечивают необходимую надежность. С ними достаточно просто работать, а несущая способность позволяет для покрытия использовать самые разнообразные кровельные материалы, включая металлические листы.

Конструкция таких металлических ферм включает в себя два пояса, нижний и верхний, и такие элементы, как стойка, раскос, шпренгель, то есть опорный раскос. Форма конструкции может быть самой различной, так же как и ее размеры. Все это оказывает сильное влияние на проведение расчетов перед началом строительства.

При расчете ферм для навесов необходимо учитывать не только материал, из которого они изготавливаются, но и то, какой уклон будет иметь будущая конструкция, какая ферма будет применяться. Применимы три варианта:

• 6-15 градусов;
• 15-22 градуса;
• 22-35 градусов.

Если угол конструкции небольшой, то необходимо использовать фермы трапециевидной формы. При этом обеспечить уменьшение веса можно, если принять высоту за 1/7 или 1/9 от общей длины для пролета.

Если навес будет иметь сложную геометрическую форму, то в средней части его надо приподнимать над всеми опорами, часто специалисты рекомендуют использовать фермы Полонсо. Но когда требуется большая высота конструкции, стоит предпочтение отдать многоугольной ферме, чей нижний пояс будет приподнятым.

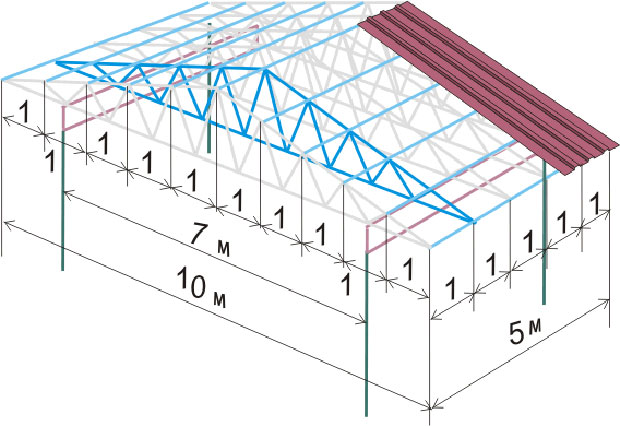

Схема навеса из металла и поликарбоната.

Чаще всего используется конструкция для односкатного навеса с небольшим уклоном, ферма здесь имеет асимметричную форму. При проведении расчетов в данном случае требуется учесть, что для стропил будет применяться швеллер с сечением балки в виде «П», тавр в виде буквы «Т», металлический «Г»-образный уголок. Все элементы будут свариваться, то есть собирать фермы для навеса можно прямо на месте.

При выполнении расчета надо учитывать, что металлические профильные трубы, которые могут быть использованы для строительства, бывают холодно- и горячекатаными. В последнем случае используется стальная лента с толщиной до 5 мм, сечение такой трубы квадратное либо прямоугольное, но первый случай предпочтительнее (с такой трубой проще работать).

А если угол уклона больше 20 градусов: как быть?

Сделать расчет фермы при уклоне в 15-22 градуса не так сложно. Учитывается, что высота фермы будет составлять одну седьмую от общей длины пролета, который может составлять все 20 метров. Чтобы увеличить высоту конструкции на 0,23 от длины пролета, необходимо нижний пояс сделать ломаным.

Согласно расчетам специалистов, такой тип ферм имеет вес, примерно на 30 процентов меньший, чем обычные треугольные, но для использования такого типа с восемью панелями необходимо обеспечить пространство для их крепления. В остальном расчет проводится согласно табличным данным.

Сделать расчет фермы при уклоне в 22-30 градусов можно с помощью специальной онлайн-программы. Обычно такой угол используется для железа, шифера и других подобных материалов, ферма в данном случае должна иметь треугольную форму с высотой в одну пятую от длины всего пролета. Вес такой фермы относительно небольшой.

При общей длине пролета конструкции в 14-20 м необходимо выбирать ферму с раскосами, идущими вниз.

Схемы козырьков с уклоном.

Тогда верхняя часть будет иметь панель, длина которой составит от полутора до двух с половиной метров, в обоих поясах количество панелей будет четным. Обычно их количество составляет восемь.

Фермы рекомендуется монтировать при помощи подстропильных конструкций из металла, которые одновременно являются и связующими для опор. Длина одного пролета может быть значительной, до двадцати метров. Ферма имеет так называемую форму Полонсо, то есть состоит из двух отдельных элементов треугольной формы, которые соединяются затяжками. В таком случае конструкция получает возможность отлично противостоять продольному изгибу, сохраняя небольшой вес. Если покрытие будет крепиться прямо к фермам, надо делать затяжку в верхних узлах.

При расчетах учитывается, что верхняя часть может разбиваться на 12 либо 16 отдельных панелей.

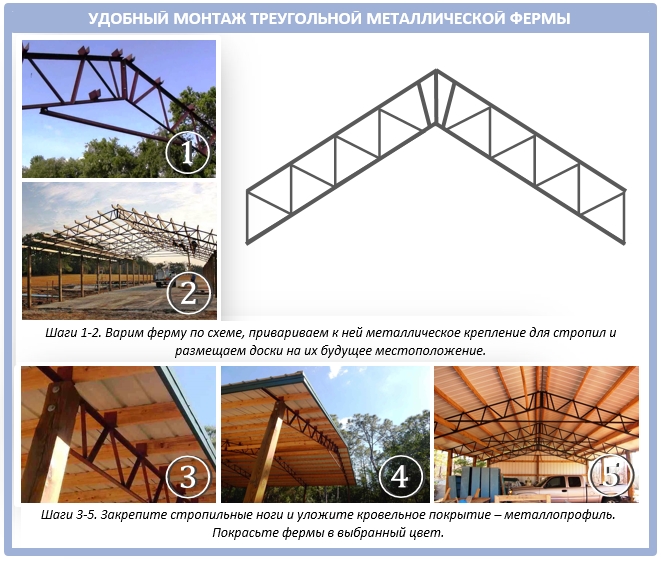

Сборка каркаса с применением готовых ферм

Порядок сборки каркаса из металла выглядит так:

1. На размеченном участке у устанавливаются и бетонируются опоры, расположение должно быть вертикальным, что легко сделать, прибегнув к уровню или отвесу.
2. К установленным стойкам приваривают продольно квадратные трубы.
3. Ферма монтируется на земле, к поясам вверху и внизу привариваются раскосы и перемычки. Фермы поднимают на опоры и приваривают.
4. На расстоянии полуметра к каждой ферме приваривают перемычки, это основа для крепления листов поликарбоната.
5. Все металлические части зачищают, обезжиривают, грунтуют и наносят краску. Тщательная подготовка каркаса поможет защитить его от коррозии.

Конструктивные особенности

Трубы данной категории производят прокатывая, а затем обрабатывая металл при помощи особых станков.

По типу сечения профильные изделия делят на:

• овальные;
• прямоугольные;
• квадратные.

Изначально профильная продукция круглая. Когда ее обработают горячим или холодным прокатом, трубы приобретают необходимую форму.

Металлические профилированные изделия имеют разные размеры. Их сечение, минимально, 15×15 мм, максимально – 45×5 см. Толщина стенок – мм, средняя длина составляет м.

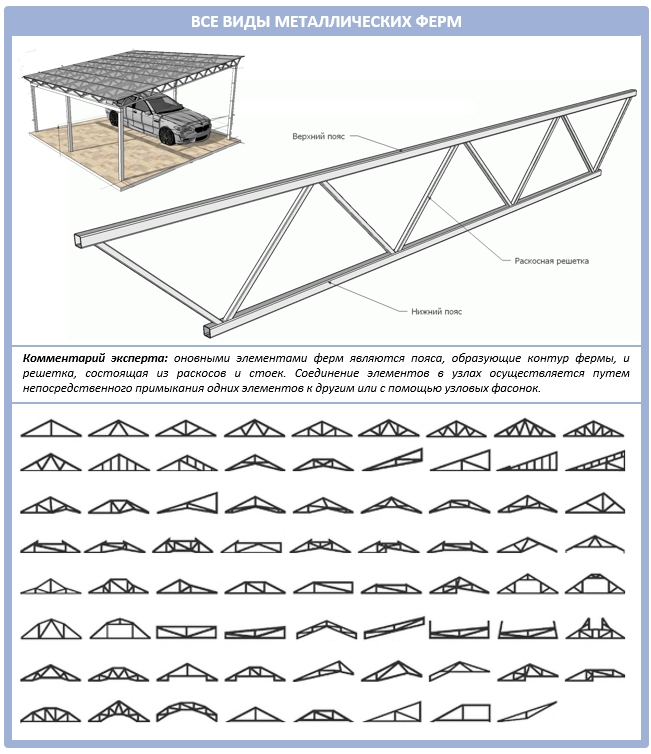

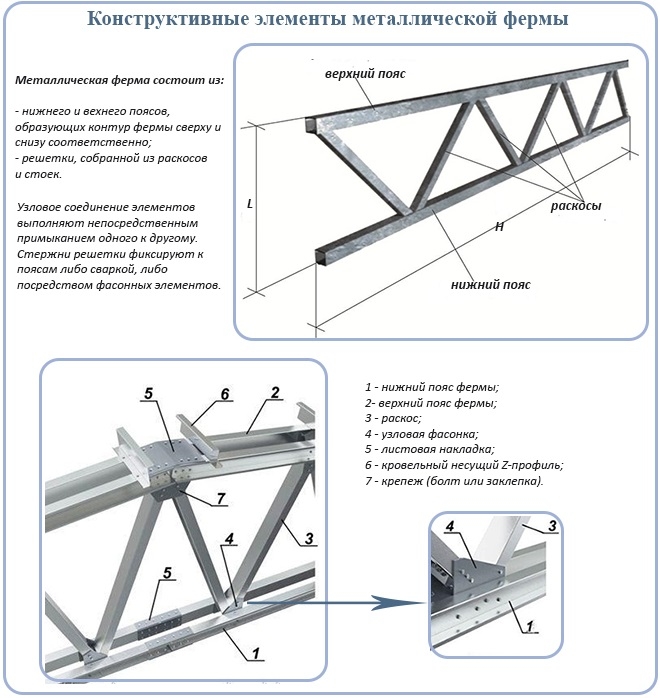

Основные элементы стальной фермы:

• пояса, играющие роль контура;
• стойки;
• раскосы;
• основной (опорный) раскос.
• крепежные элементы: косынки, сварка, клепки, болты и пр.

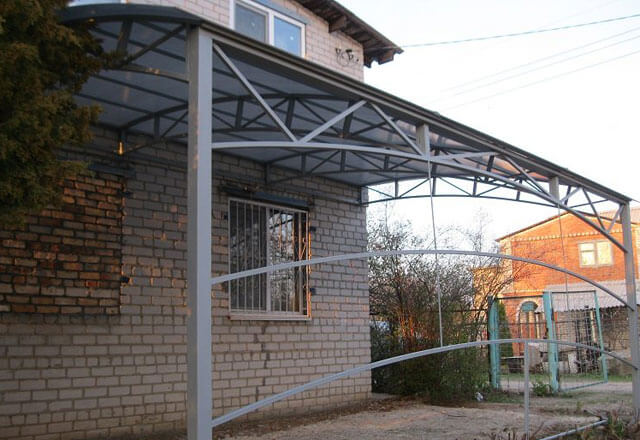

Козырьки над входом консольные

Навесы консольного типа зависят от размеров крыльца. В соответствии с требованиями нормативных документов, площадка перед дверью должна быть больше ширины двери в полтора раза. Средняя ширина двери составляет 0,9 метра. Получается, что минимальный размер верхней площадки равен 1,35 м (0,9 х 1,5 = 1,35). Это значение приравнивается к рекомендуемой глубине навеса.

Что касается ширины козырька, то здесь все просто. Она делается на 0,6 метра больше, чем ширина двери. С каждой стороны козырек должен выступать по 0,3 метра.

Таким нехитрым способом рассчитываются навесы. Расчет конструкции при стандартных значениях приводит к следующему результату: глубина — 0,9-1,35 м, ширина — 1,4-1,8 м.

Подготовительные работы

Чтобы сделать навес из профтрубы, нужно создать чертеж. Желательно сделать его максимально подробным, отражающим все детали и нюансы. Сначала рассчитывается, под каким углом будет располагаться крыша, какой длины будут стропила. Угол должен быть небольшим, чтобы навес мог выдержать сильные порывы ветра и снегопад. Это влияет на тип стропильной системы и размеры элементов.

Расчеты размеров и чертеж

Все размеры для чертежа навеса из профильной трубы высчитываются по формуле: L=b/cosA, если планируется установка односкатной крыши. Для двускатной расчеты производятся по следующей формуле: L=b/2cosA, где L — длина стропильных ног, b — ширина крыши, A — угол наклона кровли.

Существуют стандарты расчета навеса из профильной. Угол для односкатной крыши составляет 6-15°. Для двускатной и шатровой в регионах, где выпадает большое количество снега, — 22-30°. Когда в регионах постоянный сильный ветер, угол наклона составляет 15-22°.

Когда ширина навеса 450-550 см, сечение труб должно быть соответственно 40х40 и 50х50 мм. Для больших конструкций с шириной более 550 см выбирают трубы сечением 40х40 или 60х30 мм для стропильной системы и 80х80 или 120х120 мм для несущих стоек.

Также следует уделить особое внимание площадке и установке стоек навеса. Необходимо определить высоту залегания грунтовых вод. В зависимости от этого выбирается та или иная глубина для фиксации несущих столбов.

Список инструментов

Для изготовления постройки понадобятся такие инструменты и материалы:

• строительный уровень;
• лопата или бур;
• сварочный аппарат;
• рулетка;
• болгарка;
• дрель;
• перфоратор, если планируется консольный или пристроенный навес;
• болты, шайбы и гайки;
• специальные саморезы для фиксации кровельного материала;
• строительный уголок;
• профильные трубы;
• кровельный материал;
• цемент;
• песок;
• щебень;
• фланец.

Изготовление

Чтобы конструкция в итоге отличалась прочностью, высоким качеством эксплуатационных свойств, важно производить ее изготовление с соблюдением четкой последовательности необходимых действий.

Вот базовые правила, которые необходимо соблюдать для достижения оптимального результата:

1. Сборка и скрепление элементов фермы производится с помощью прихваток или спаренных уголков;
2. В создании верхнего пояса участвуют два разносторонних тавровых уголка, стыкующихся между собою наименьшими сторонами;
3. При создании нижнего пояса используются только равносторонние уголки.
4. Если ферма очень большая и обладает значительной длиной, то ее элементы соединяются с помощью специальных накладных пластин, а также парных швеллеров для того, чтобы нагрузка на конструкцию распределялась равномерно.
5. Монтаж раскосов нужно выполнять при соблюдении угла, близкого к 45°, стоек — строго 90°. И те, и другие крепятся с помощью крестообразных равносторонних уголков (или тавровых уголков).
6. Тавры более всего подходят при изготовлении цельносварных систем.

Только после завершения сборки конструкции с помощью прихваток можно выполнять сварку (ручную или автоматическую), после которой необходимо зачистить все швы. В заключении конструкция полностью подлежит обработке специальным антикоррозийным составом и покраске.

Если при возведении металлической фермы были учтены все вышеописанные правила, то большая вероятность того, что она будет отвечать всем требованиям государственных стандартов и нормам безопасности.

Несущая способность фермы напрямую зависит от ее высоты, и это важно помнить при создании проекта и выполнении чертежей узловых соединений. Трубы из металлопрофиля – наиболее легкий, экономичный и наименее затратный вариант создания конструкций, обладающих высокой прочностью, поэтому именно они стали оптимальным средством для создания стропильных систем больших и малых размеров.

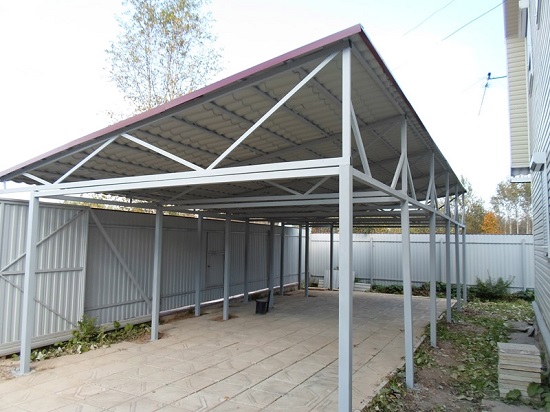

Как рассчитать и построить навес из профильной трубы своими руками

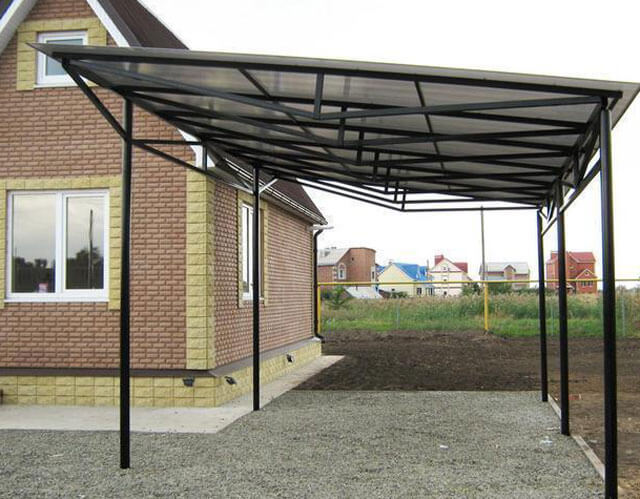

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

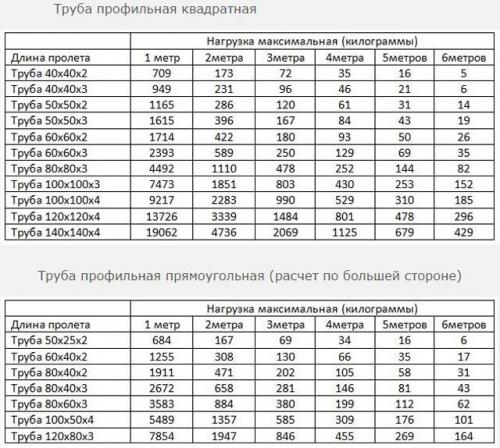

Рекомендуемые размеры сечения труб для навеса

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

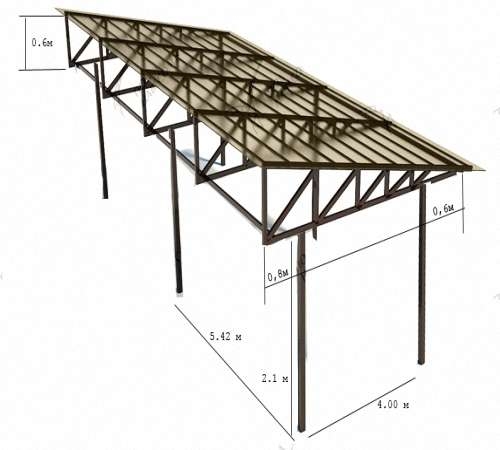

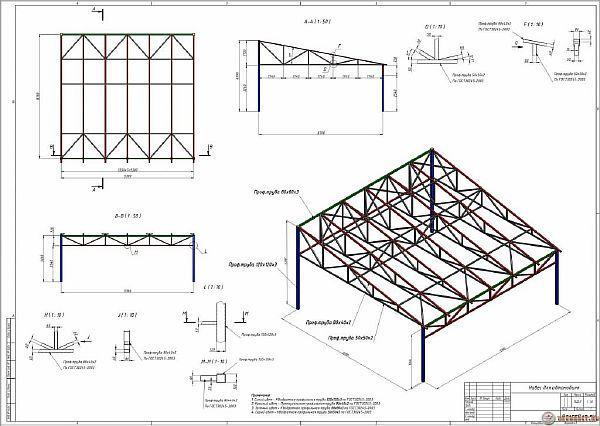

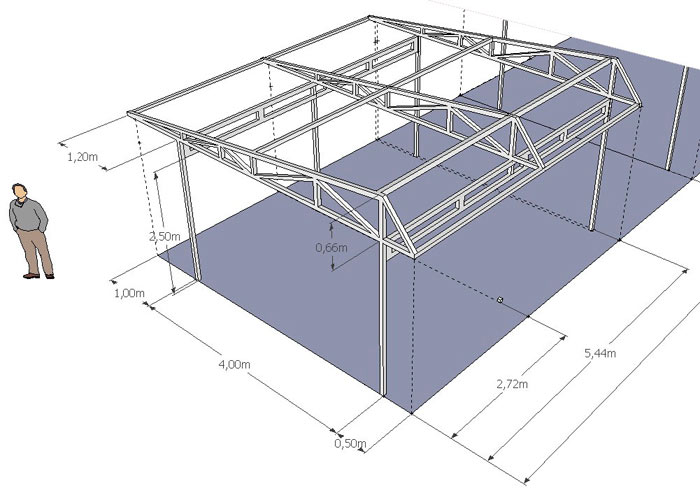

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

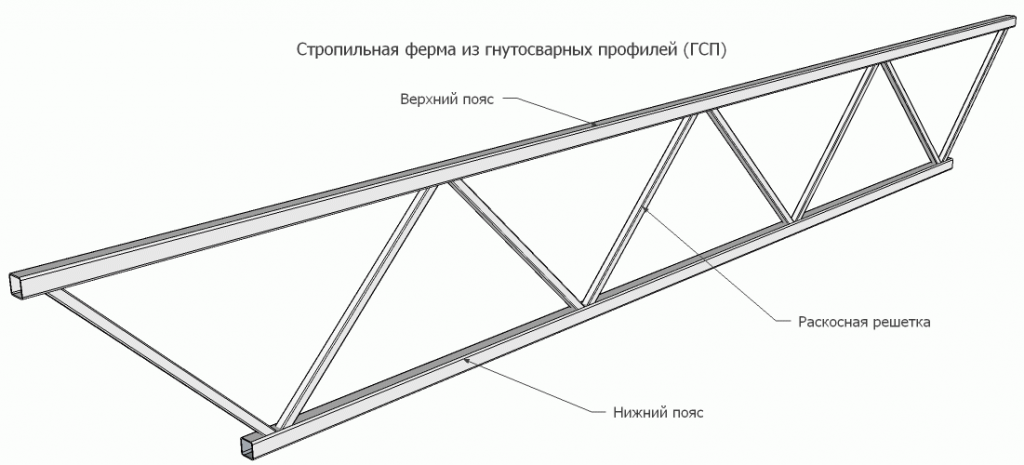

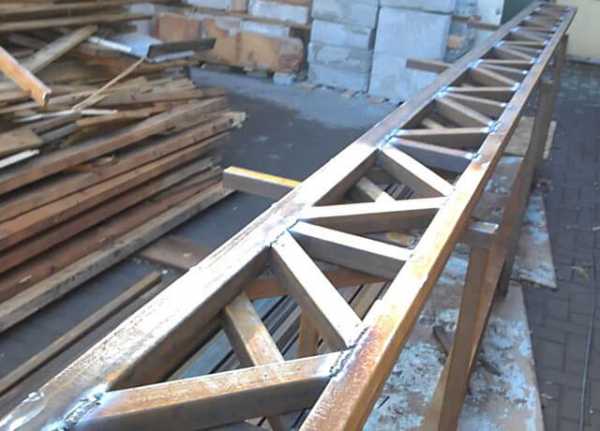

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Преимуществами безфасоночного сварного соединения является:

• Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
• Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
• Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
• Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

• Необходимость иметь довольно дорогостоящее оборудования;
• Необходим опыт в сварочных работах.

Болтовые соединения при производстве  изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Основными достоинствами таких соединений являются:

• Простота выполнения сборки;
• Нет необходимости в дополнительном оборудовании;
• Возможность полного демонтажа сооружения.

Недостатки:

• Увеличивается вес конструкции;
• Необходимы дополнительные детали крепежа;
• Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

• Лопата.
• Сварочный аппарат.
• Нож, ножовка по металлу (болгарка).
• Измерительные принадлежности (метр, отвес, рулетка).
• Шуруповерт.
• Набор ключей.
• Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново.

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

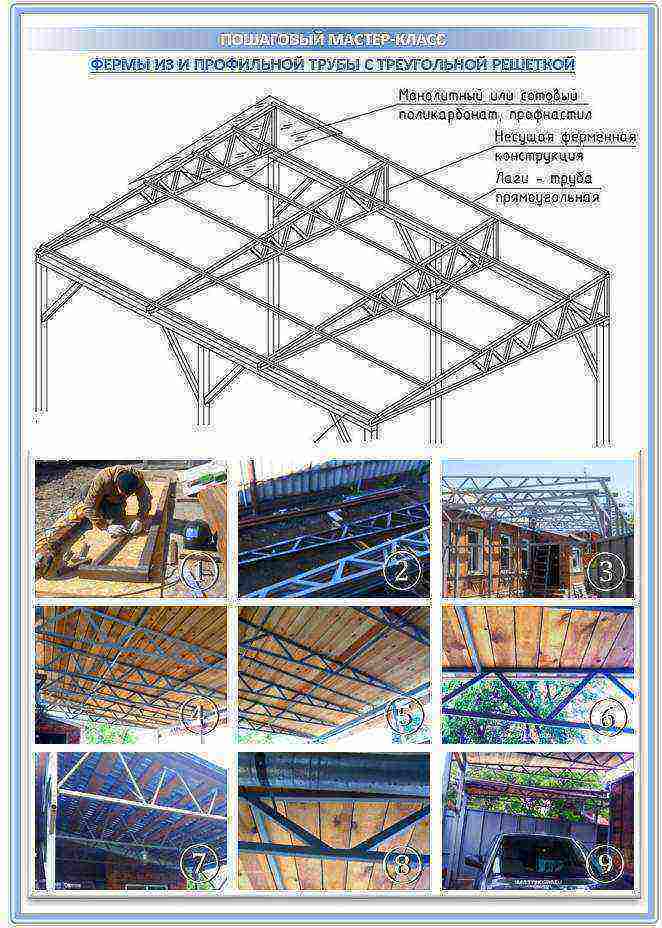

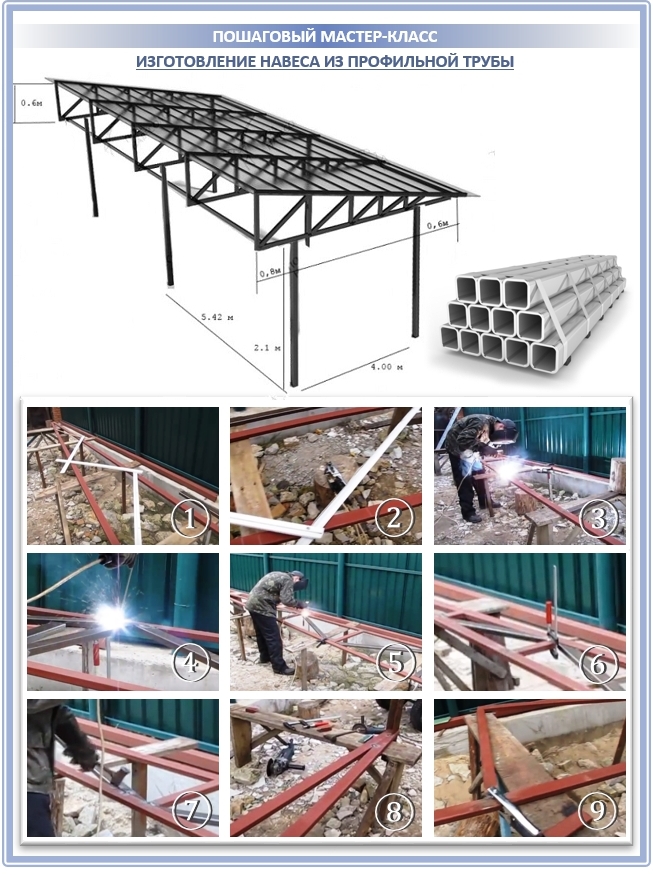

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

• Нарезать заготовки в размер соответственно чертежа.
• Соединить сваркой в каркас боковые фермы.
• Приварить фронтальные профили навеса.
• Затем монтируются раскосы.

СОВЕТ! После изготовления одной фермы, ее в дальнейшем рекомендуется использовать вместо шаблона для того, чтобы проф трубы ферм были одинаковы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Если нет крана, то можно изготовить конструкцию и наверху:

1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше. Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

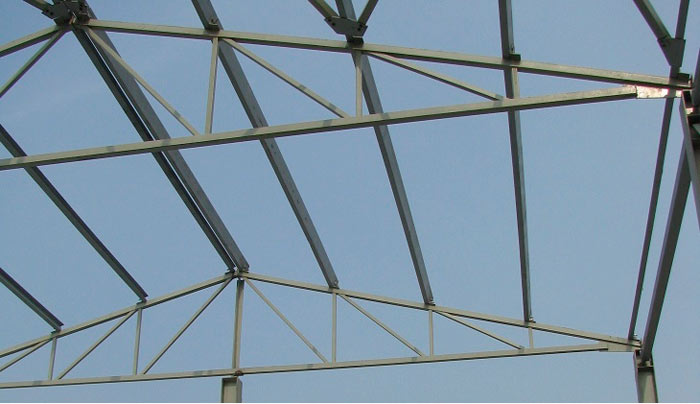

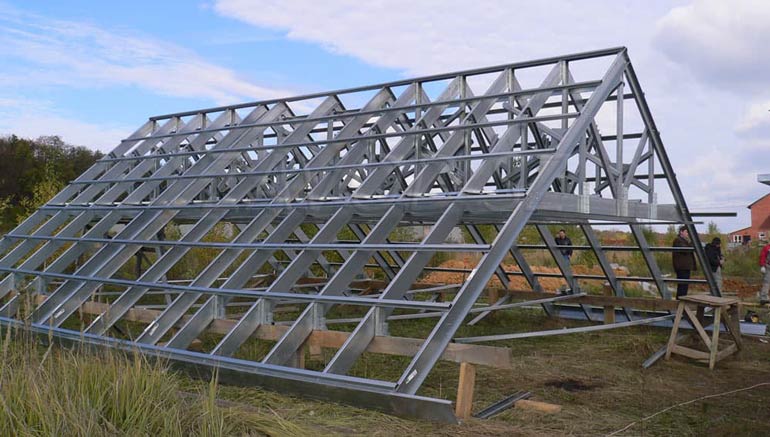

Изготовление металлических ферм

В строительной индустрии существует немало приспособлений для поддержания кровли и монтирования перекрытий. Одна из них – система стержней, которая остается геометрически неизменной при условной замене любого жесткого узла на шарнирную опору. И называется такие каркасы фермами. Они изготавливаются из ровных отрезков и соединяются в точках, называемых местами приложения нагрузки. Наиболее устойчивой считается система, состоящая из треугольников.

В переводе с латыни «ferme» означает надежную, жесткую конструкцию, потому для ее создания требуется выполнить два условия – получить надежно скрепленный металлический каркас и распределить вес так, чтобы вся нагрузка сосредотачивалась в крепежных узлах. Потому такие инженерные сооружения характеризуются высокой прочностью и невероятной устойчивостью.

Фермы – классификация и области применения

Фермы из различных конструкционных материалов сегодня широко используются в различных отраслях промышленности для перекрытий заводских цехов, зрительных залов кинотеатров, художественных галерей, изготовления мостов, электрических опор, телевизионных и радиомачт, а также в изготовлении подъемно-транспортных механизмов.

По сути, это силовые и каркасные элементы строительных комплексов. Для их классификации используется несколько принципов:

1. Конструктивное исполнение. Двух видов: легкие – наиболее распространенные и тяжелые, применяемые для особых задач, а именно мостостроении, производстве ангаров для воздушных лайнеров и также при проектировании кранов.
2. Очертание поясов. Существуют треугольные фермы, с сегментными и трапециевидными поясами, параболическими и параллельными поясами.
3. Подтип решеток. Бывают треугольными, крестовыми, треугольными с применением дополнительных стоек, треугольными со специальными шпрен-гелями и ромбическими.
4. Статическая схема – неопределимая либо определимая. Все зависит от того, какие конструктивные элементы заложены в узел для соединения опор – шарнирный он или жесткий.
5. Вид сечения стержней. Зависит от расположения и количества двутавров, полых труб, швеллеров, уголков и прочих профилей – одиночные и двух симметричные.

Существует еще несколько видов классификаций, но они имеют специфический характер и мало распространены. Например, по наличию стропил, в зависимости от пролетности здания, материала стен, скатности крыши, вида крана и прочее.

Порядок сборки

Первым делом при самостоятельном монтаже металлических стропильных систем, конечно же, производят раскрой уголка и других металлических изделий, согласно чертежу. Далее:

• собирают конструкцию фермы на земле;
• тщательно проверяют ее геометрию с использованием угольника и уровня;
• сваривают собранный каркас с применением накладных пластин и уголков там, где это необходимо.

Порядок сборки фермы на земле обычно выглядит следующим образом:

• укладывают продольные трубы или уголки (при парной фермы сначала сваривают тавры);
• приваривают стойки;
• приваривают раскосы и перемычки.

На заключительном этапе сборки фермы проверяют в том числе и качество выполненных сварных швов. Конструкция, конечно же, должна получиться максимально надежной.

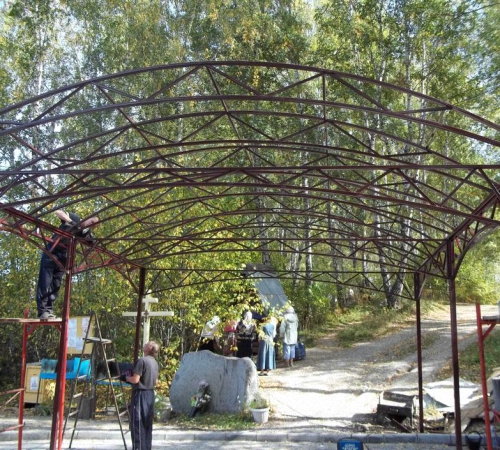

После того, как первая ферма будет готова, приступают к сборке следующей. Таким образом сваривают все опорные элементы стропильной системы сооружения.

Расчет основных элементов конструкции

Расчет сечения трубы для навеса зависит от высоты самой конструкции и количества столбиков. Если размер сооружения не превышает пяти метров, труба выбирается с сечением 6-8 сантиметров. При больших размерах количество стояков должно быть увеличено. Чтобы этого не делать, можно выбрать профиль с большим сечением. К примеру, 10 сантиметров.

Размер обрешетки будет зависеть от толщины поликарбоната и размера навеса. Если лист пластика имеет толщину один сантиметр, а навес имеет размеры 6 х 8 метров, то обрешетка будет собираться с шагом в один метр. Данные значения находятся в соответствии с нагрузками. Для этого существуют специальные таблицы, которые учитывают величину нагрузки и толщину поликарбоната. Пример данной таблицы можно посмотреть на фотографии ниже. Она разработана для поликарбоната с толщиной шесть, восемь, десять и шестнадцать миллиметров.

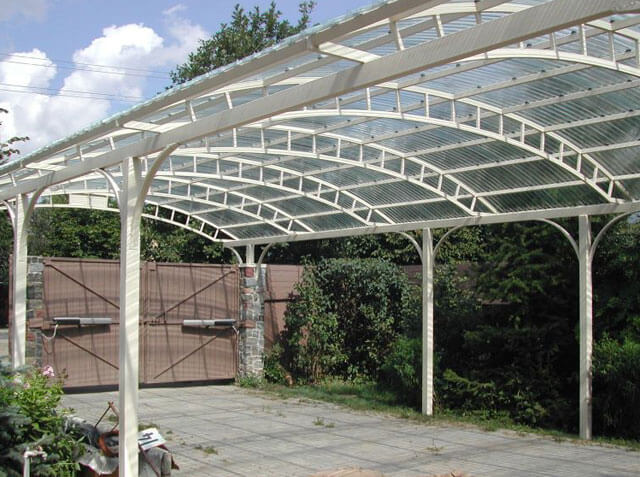

Расчет арочного навеса предполагает вычисление ферм и их количества. Именно размеры ферм определяют ширину всего навеса. Для их определения необходимо знать следующую информацию:

• Размеры фермы.

• Размер материала (поликарбоната).

• Сопротивление металла.

• Способ крепления элементов (сваркой, болтовой и так далее).

• Значение нагрузок (в соответствии с нормативными документами).

• Стальные конструкции по СНиП.

Размер навеса выбирают в соответствии с размером материалов. Если лист поликарбоната имеет шесть метров в длину, то его либо используют целиком, либо режут на две части. Конечно, порезать можно и на большее количество частей. Но это приведет к образованию отходов. Таким образом, крыша будет либо шестиметровой, либо трехметровой. Длина может выбираться любая, в зависимости от личных предпочтений.
