Кровельная воронка

Причины протечки

Значительные нагрузки, с которыми сталкивается система водостока, нередко становятся причиной ее повреждения. Кроме того, протечки возникают и в ряде случаев.

№1. Ошибки в монтаже

Желая сэкономить, собственники решают самостоятельно установить водосток, тем более что в интернете можно найти подробные инструкции и видеоролики, демонстрирующие, как это сделать. При этом в таких «руководствах» упускаются важные нюансы, без соблюдения которых функциональность водостока сводится к нулю.

Например:

Если ошибки монтажа не стали причиной порчи системы, их можно устранить, в противном случае придется полностью заменить водосток.

№2. Неверный расчет системы

Достаточно часто «домашние мастера» приобретают элементы системы водостока, пользуясь усредненными показателями. Это может стать причиной протечки. Важно, чтобы лотки, располагаемые горизонтально, и вертикальные трубы в точности соответствовали друг другу. Диаметры этих элементов прямо пропорциональны площади скатов:

• При площади ската кровли 70 м2, диаметр желоба – 100 мм, вертикальной трубы – 80 мм.
• Если площадь ската от 70 до 120 м2, то первый показатель 125 мм, второй – 100 мм.
• При скате площадью 120-150 м2, показатели 150 и 120 мм соответственно.
• Наконец, если скат кровли более 150 м2 (до 200 м2), то параметры системы 200 и 120 мм.

Представленные выше параметры актуальны при монтаже на кровле единственного вертикального стояка. Однако рекомендуем проводить монтаж двух стояков, если расстояние между ними более 12 метров.

№3. Механические повреждения

Возникают в ходе эксплуатации системы и связаны с замерзанием воды в желобах и трубах. Расширяясь, замерзшая жидкость становится причиной того, что элемент водостока покрывается трещинами или лопается. В этом случае поможет только один метод – замена поврежденного фрагмента водостока.

Как обнаружить протечку? Временно перекрыть сливное отверстие системы и полить в желоб воду, наблюдая за тем, где она будет протекать.

Другие причины

Вызвать течь водосточной трубы могут и иные факторы:

1. Засор. В желоб могли попасть листья, ветки, прочий мусор. Для решения проблемы достаточно прочисть трубу, для профилактики – установить на нее сетку. Чистить элементы можно щеткой, совком или шлангом с сильным водным напором.
2. Разгерметизация соединений. Для устранения используется силиконовый герметик. Если повреждены резиновые прокладки, их меняют.
3. Нарушить нормальное функционирование системы может и коррозия. Придется менять поврежденные элементы.

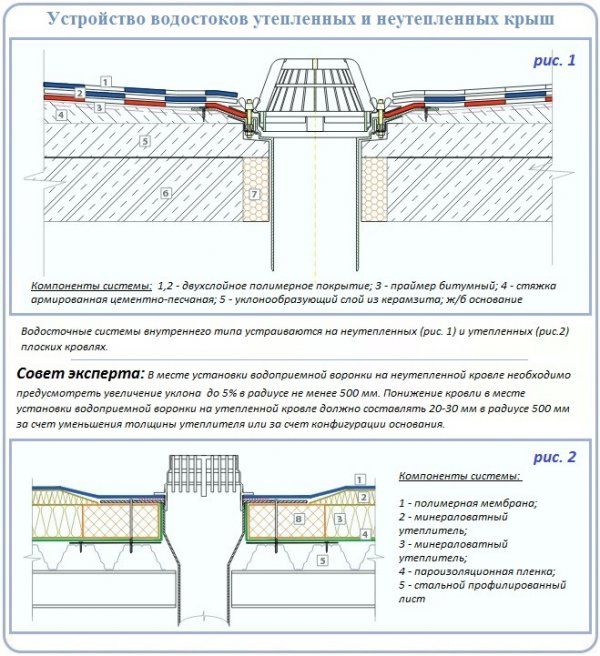

Зачем нужны водосточные воронки на плоской кровле

На плоских крышах во время непогоды может оседать большая масса осадков. Это ведет к разрушению гидроизоляционного слоя, сильному загрязнению покрытия, а в тяжелых случаях – обвалу кровли. Избежать этого поможет правильно сконструированная система водоотведения.

Конструктивные особенности и материалы изготовления кровельных воронок

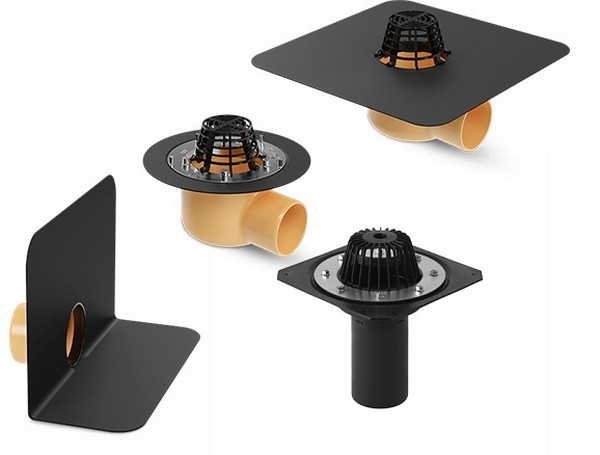

Кровельная воронка

Водоприемные воронки изготавливают из:

• ПВХ – идеальны для мягкого покрытия (ондулин, шинглас, гибкая черепица);
• оцинкованного металла – такие изделия надежны, их можно купить по небольшой цене;
• меди – цена кровельных водосточных воронок из меди гораздо выше, а сочетаются они не со всеми видами покрытий.

Различают плоские и колпаковые воронки. Первые предназначены для плоской кровли и монтируются вровень с покрытием.

Колпаковая воронка имеет вид колпака, выступающего над крышей. В ней предусмотрена фильтрующая сетка, которая защищает сток от засоров.

В зависимости от расположения сливного отверстия, выпуск делают горизонтальным или вертикальным. В зданиях без чердачного помещения возможен только горизонтальный выпуск, имеющий следующие минусы:

• отводящий трубопровод прокладывается сквозь слой кровельного утеплителя. При необходимости ремонта системы придется разбирать большой участок кровли;
• есть риск образования льда в магистрали.

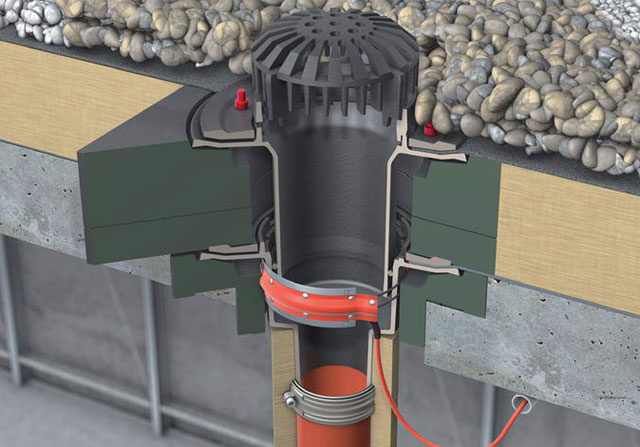

Также существуют воронки с электроподогревом, защищенные от замерзания.

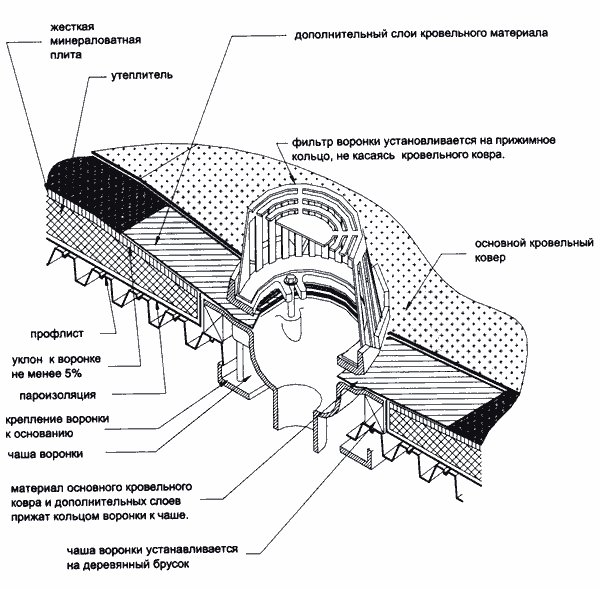

Строение водосборной воронки

Водосборная воронка включает следующие элементы:

• прижимное кольцо, обеспечивающее герметичность;
• решетку, предохраняющую от мусора;
• патрубок;
• водоприемник;
• сальники в местах соединения патрубка и трубы;
• фиксирующие фланцы;
• крышку.

• Водосточные желоба. Размеры и материалы для изготовления.

Принципы выбора сливной воронки для кровли

Выбирая водосточную воронку следует помнить о следующих моментах:

• металлические хороши для крыш из металлопрофиля или фальца;
• для полимерного или битумного покрытия подходят конструкция из ПВХ;
• изделие с фильтрационной сеткой защитит сток от засорения;
• если есть вероятность промерзания системы, оптимальна подогреваемая воронка.

Наиболее популярны изделия диаметром 100 мм, цена на них может сильно различаться в зависимости от производителя.

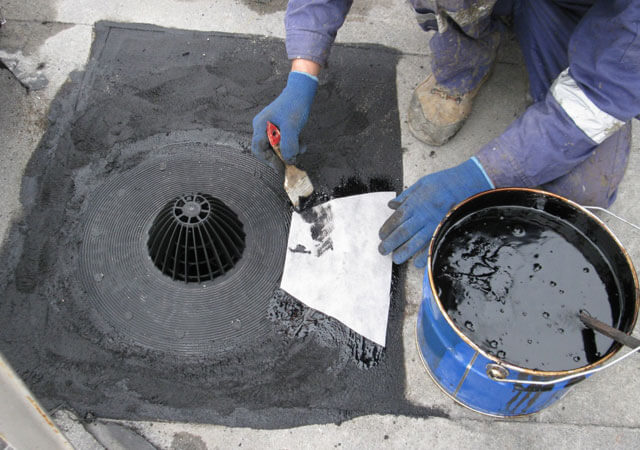

Порядок установки

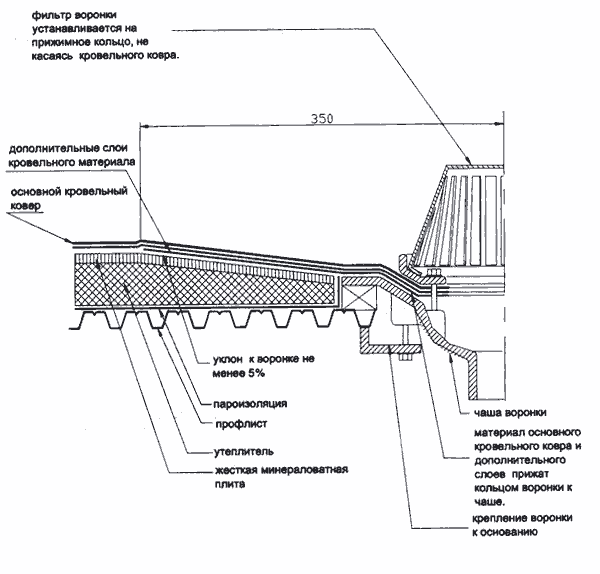

Воронка кровельная

Чтобы установить кровельную воронку на плоском покрытии, нужно:

1. Разделить крышу на сегменты и с помощью керамзита или бетона образовать уклон к центру. Установить нижний элемент конструкции и присоединить его к водостоку.
2. Уложить утеплитель и гидроизоляцию, затем соединить низ и верх системы.
3. Между слоями рубероида разместить пластиковый фартук и закрепить его наплавленным слоем битума.
4. Поставить решетку от мусора.
5. Проверить работоспособность слива: вылить на крышу ведро воды и проследить, как она уходит и нет ли протекания.

Купить водосточные воронки по низкой цене Вы можете у нас, оставив заявку на сайте. Не забывайте о том, что система водоотведения нуждается в регулярном контроле. Это поможет избежать застоев воды на крыше и продлит срок ее службы.

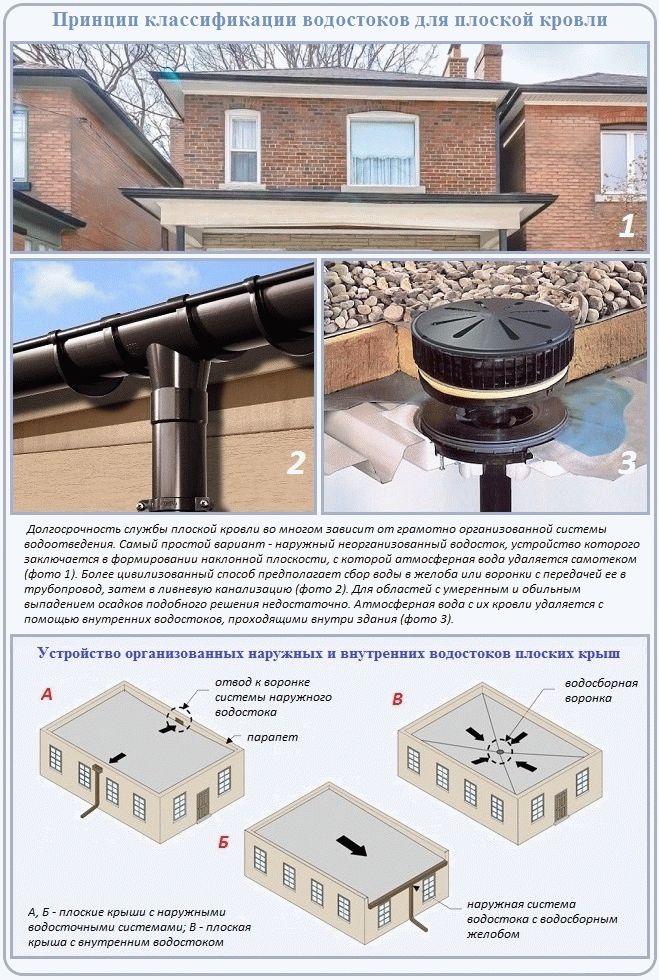

Внутренние водостоки.

Применяются для отвода дождевых и талых вод в любое время года с кровель плоских крыш и при развитой площади кровли. При малой поверхности крыш ― свободный сброс или водосточные наружные трубы. Но при большой площади , как на современных производственных зданиях, это невозможно .

Достоинства внутренних водостоков: не промерзают при любом климате; не требуют дорогого ремонта ; не портят строительных конструкций и стен. Применяются на современных многоэтажных зданиях с плоскими кровлями.

Внутренние водостоки собирают осадки с крыши здания и отводят их в наружную сеть дождевой или общесплавной канализации. При отсутствии таковой допускается выпуск воды открыто в лотки около здания . При этом не следует допускать размыва поверхности земли .

Допускается отводить воду из внутренних водостоков в сеть условно чистых вод производственной канализации ( при технико-экономическом обосновании). Отвод воды и внутренних водостоков в сеть бытовой канализации не допускается.

Внутренние водостоки , как правило ,устраиваются в зданиях с положительной температурой (+5°) . В неотапливаемых зданиях следует предусматривать мероприятия , обеспечивающие положительную температуру в трубопроводах ( электропрогрев, паропрогрев ) . Иначе происходит промерзание , забивка льдом .

Элементы внутренней водосточной сети < см. плакат > .

К ним относятся :

1) приемники атмосферных вод ― водосточные воронки ;

2) отводные трубы , соединяющие водосточные воронки со стояками ;

3) водосточные стояки ;

4) подпольная водосточная сеть ( выпуски ) ;

5) устройства для осмотра и прочистки сети .

Водосточные воронки — по форме бывают колпаковые и плоские . Плоские во-досточные воронки для плоских кровель ( террас ) , на которых возможно пребывание людей ( солярии , кафе ) < см. рисунок 30 > .

Колпаковые воронки устанавливаются на неэксплуатируемых крышах .

Изготавливаются воронки из чугуна . Особенно важно, чтобы соединение воронки с кровлей было водонепроницаемым и эластичным . Водосточные воронки бывают диаметром 50 , 75 , 100 и 150 мм ( диаметр патрубка ) .

Суммарная площадь водоприемных отверстий воронки должна превышать площадь поперечного сечения патрубка не менее , чем в 2 раза . На плоской кровле устанавливать не менее 2-х воронок .

Воронки должны устанавливаться в пониженных частях крыши , в ендовах , уклоны кровли к воронкам должны быть не менее Кровля не должна иметь таких мест в которых могла бы скапливаться и застаиваться вода и в которых нельзя расположить водосточные воронки .

Воронки устраиваются так , чтобы расстояние между ними на каждой продольной разбивочной оси здания не превышало 48 метров для любых видов кровли .

На плоских кровлях жилых зданий воронки следует располагать по 2 на каждую секцию.

У деформационных швов устанавливают по 2 воронки по обе стороны шва. Если они при этом присоединяются к общему стояку или отводной линии , следует предусматривать эластичные соединения , позволяющие трубам некоторый сдвиг и в то же

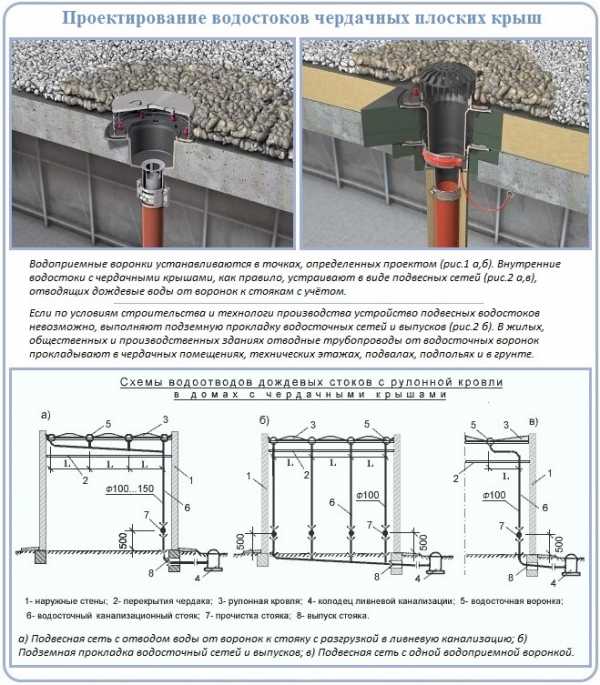

Рис. 19 Схемы внутренних водостоков перпендикулярный ( а ) и пересеченный ( б ) :

1 — водосточная воронка ; 2 — стояк ; 3 — прочистка и ревизия ; 4 — отступ ; 5 — выпуск; 6 — приемный колодец ; 7 — гидрозатвор ; 8 — открытый выпуск ; 9,10 — подвесная линия ; 11 — сборный трубопровод .

Рис. 20 Устройство открытого выпуска :

а ) — общий вид гидрозатвора ; б ) — гидрозатвор на стальной трубе выпуска ; в ) гидрозатвор из фасонных частей ( тройник , отступ ) ; 1- канализация , упор ; 2,3, — ревизия , прочистка ; 4 — во-досточный стояк ; 5 — патрубок для теплого воздуха ; 6 — гидрозатвор .

Рис. 21 Основные типы водосточных воронок :

а ) — плоская Вр10 для плоских кровель ; б ) — колпаковая ВР7м для скатных кровель ;

1 — сливной патрубок ; 2 -прижимной фланец ; 3 — колпак , решетка ; 4 — крепеж ; 5 -патрубок асбестоцементный .

время герметичные . Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационный раструбов с эластичной заделкой .

Отводные трубы служат для присоединения водосточных воронок к стоякам внутренней водосточной сети . Прокладываются в чердачных помещениях и технических этажах , в промышленных зданиях применяются подвесные линии . Не разрешается прокладка подвесных линий над оборудованием и продукцией , не допускающими попадания на них влаги .

Устраиваются из чугунных раструбных безнапорных труб при отсутствии вибраций , стальных ( при вибрации ) или пластмассовых труб . На подвесных сетях устраивают ревизии и прочистки через 20м при диаметре до 150 ; через 25м при диаметре до 200 мм .

Диаметр отводной трубы должен быть не менее диаметра отводного патрубка воронки .

Минимальный уклон в подвесных трубопроводов I = , максимальный диаметр подвесных труб ― 300 мм .

Начальный участок подвесной линии , отводящей воду от нескольких воронок , рекомендуется располагать на расстоянии от кровли, равном не менее 12-ти диаметрам воронки для увеличения ее пропускной способности .

Водосточные стояки принимают атмосферные воды от отводных линий и передают их в подпольную водосточную сеть . Стояки устанавливают у стен , перегородок или колонн в отапливаемых помещениях вдали от наружных стен . Устанавливают открыто или в бороздах , шахтах . В жилых зданиях стояки , как правило , располагают в лестничных клетках , коридорах , подсобных помещениях . Прокладка стояков и отводных труб в квартирах не допускается . Не разрешается замоноличивать водосточные трубы в блоки и стеновые панели .

Стояки выполняются из чугунных , асбестоцементных или пластмассовых труб в зависимости от высоты и назначения здания . Диаметр их должен быть не менее диаметра присоединяемых отводных труб и принимается обычно 100 , 150 и 200 мм .

Для прочистки на стояках на нижнем этаже устанавливаются ревизии на высоте 1 метр от пола ; при наличии отступов — над отступами. Испытание стояков при приемке ― заполнение до воронки .

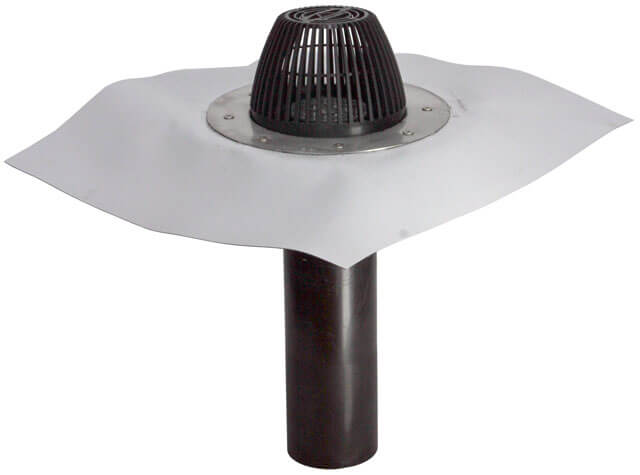

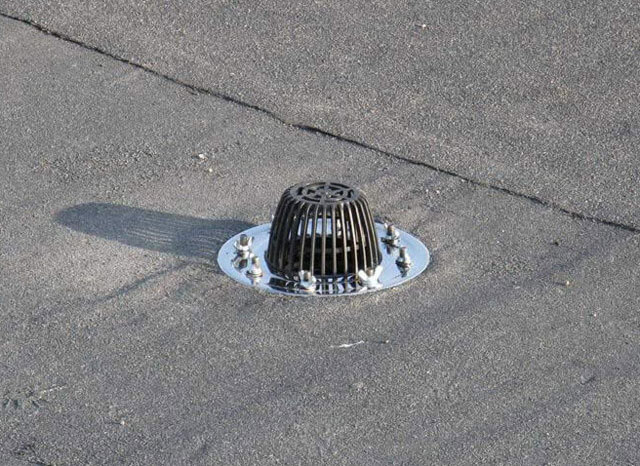

Кровельные воронки для плоских покрытий

Устройство водосточной системы плоской кровли.

Можно отметить, что водосточные элементы выпускают из различных материалов (металла, пластика, комбинированные и другие). Подбор этих изделий следует выполнять в соответствии с тем, из какого сырья сделана кровля. Другими словами, если крыша металлическая, водостоки должны быть изготовлены из аналогичного материала, тогда как при мягких видах кровель рекомендуется применять устройства для отвода влаги из полимерных соединений.

Как правило, наиболее простая конструкция воронки (приемника воды) имеет широкий борт для приема воды, стакан и колпак. При этом водосточные воронки должны отвечать следующим требованиям:

• соединение этого элемента с изоляционным слоем настила покрытия кровли должно быть герметичным и надежным, рекомендуется наклеивание гидроизоляционного слоя настила кровли на борт воронки;
• крышка воронки должна быть съемной, а стакан может составлять единое устройство с приспособлением;
• колпак должен хорошо (наглухо) закрепляться на предусмотренное место системы;
• для защиты от попадания мусора во внутреннюю конструкцию воронки должны иметь предохранительный зонт (фильтр).

Как правило, наиболее простая конструкция воронки имеет широкий борт для приема воды, стакан и колпак.

Можно отметить, что для плоских кровель рекомендуют использовать воронки с горизонтальным бортиком (выпуском). При этом существует несколько видов этих устройств, которые различаются в зависимости от типа материала, из которого изготавливается фланец. Это может быть битумная деталь, прорезиненная, на основе винила или универсальная из ПВХ или алюминия. Воронки с вертикально расположенным выпуском тоже могут применяться при организации водоотвода для плоских кровель.

Выбор этого элемента и составной части – фланца – зависит от того, какие материалы используют для покрытия крыши, это следует учесть при покупке деталей. Помимо этого нужно обратить внимание на то, будет ли образовываться ледяная корка вокруг воронок, в этом случае лучше устанавливать обогревательные кабели. В продаже имеются для этих целей саморегулирующиеся приспособления и устройства, автоматически регулирующие работу таких аппаратов. В них встроены датчики температуры и влажности с контролерами прибора.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

• возможность эксплуатации практически при любых температурных условиях;
• стопроцентная инертность к ультрафиолету;
• презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
• лёгкость конструкции.

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент. Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение.

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

• строительный уровень,
• саморезы,
• шуруповерт,
• дрель,
• шнур или веревка,
• универсальная биметаллическая коронка для вырезания отверстий,
• ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

• ➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
• ➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Водосточные воронки

состоят из корпуса 9, устанавливаемого в перекрытии, рамы 7, под которую заводится гидроизоляция 8, колпака 6 или решетки 10 для задерживания мусора. Верхняя часть воронки (колпак, решетка) должна иметь отверстия, площадь сечения которых не менее чем вдвое больше сечения отводящего патрубка, чтобы уменьшить сопротивление движению и подпор воды перед воронкой. Воронки должны герметично соединяться с кровлей, чтобы атмосферные воды не просачивались и не разрушали перекрытие. Для этого слой гидроизоляции 8 зажимается болтами между корпусом 9 и рамой 7 и заливается сверху мастикой.

Применяются водосточные воронки d= 80, 100, 150 и 200 мм.

В зависимости от назначения кровли (эксплуатируемая, неэксплуатируемая) и условий эксплуатации применяют плоские(рисунок г) иликолпаковые(рисунок д) воронки. Их устанавливают с учетом рельефа кровли, конструкции здания, расчетной площади водосбора на расстоянии не более 48 м друг от друга.

Воронки располагают в рядах колонн на границе отдельных пролетов, ближе к наружному периметру здания, в наиболее низких местах ендовы (перелома профиля крыши). У деформационных швов (температурных и осадочных) устанавливают две воронки по обе стороны шва. В жилых зданиях желательно устанавливать одну воронку на секцию. На кровле предусматри­вается уклон 0,01…0,015 к водосточным воронкам так, чтобы на крыше не было мест, где может скапливаться влага.

Для компенсации осадочных и температурных деформаций водосточные воронки присоединяют к стоякам или отводным линиям через компенсационные патрубки.

Отводные трубы, соединяющие воронки, прокладывают на чердаках, технических этажах, в межферменном пространстве на расстоянии 1,0… 1,5 м от кровли.

Замоноличивать стояки в строительные конструкции не рекомендуется, так как на стенках труб образуется конденсат во время таяния снега, когда температура воды близка к 0°С. Наиболее, целесообразно прокладывать стояки в нишах. В жилых зданиях стояки располагают в лестничных клетках у стен, не смежных с жилыми комнатами. В общественных зданиях их устанавливают в коридорах, подсобных помещениях, лестничных клетках.

Выпуски служат для отвода воды за пределы здания. Открытые выпуски выполняют в виде стальной или чугунной трубы, выходящей за стену здания (вылет не менее 150 мм), на высоте не менее 150 мм от лотка, предотвращающего размыв отмостки около здания. Для исключения промерзания выпуска зазор между стеной и трубой заполняют слоем теплоизоляции (минеральной ватой).

Устройства для прочистки сети выполняют в виде ревизий, прочисток, смотровых колодцев, конструкции которых аналогичны применяемым на системах канализации. Ревизии и прочистки устанавливают в тех же местах, что и на системе канализации.

При проектировании водостоков диаметр и тип водосточной воронки принимают в зависимости от расчетного расхода дождевых вод:

Площадь водосбора определяют как горизонтальную проекцию участка кровли, с которого вода стекает в воронку. При наличии стен, примыкающих к кровле и возвышающихся над ней, водосборная площадь увеличивается на 30% суммарной площади вертикальных проекций стен.

Водосточные воронки плоских кровель: монтаж и обогрев

Воронки устанавливаются так, чтобы обеспечить схождение воды в сливы под действием гравитации. Они должны быть расположены в самых низких участках крыши. Чтобы обеспечить сток воды, достаточно уклона кровли 2%. Если такой уклон отсутствует, то его создают искусственно – для всей крыши целиком или делают так называемую «разуклонку» – при помощи керамзита, плит утеплителя или бетона.

Источник

Поверхность крыши дробится на равные площади правильных геометрических форм. В основание крыши монтируется нижняя часть изделия, чтобы подсоединить воронку к водосточной трубе. После того как гидроизоляция и утеплитель будут уложены, нижнюю и верхнюю части воронки соединяют при помощи кольцевого уплотнителя. Между слоями рубероида должен располагаться пластиковый фартук воронки. Закрепляют его дополнительным фартуком из битума. Сверху все эти слои закрываются мастикой или опять битумом. Ставится защитная решетка.

Проверяют качество проведенных работ, выплескивая ведро воды на расстоянии 2 метров от воронки.

Расчет водосточных воронок на плоской кровле

На крыше дома должно быть установлено не меньше 2 воронок, чтобы обеспечить необходимую защиту на случай непредвиденных ситуаций вроде сильной непогоды или засоров в трубах. По одной воронке должно приходиться на каждые 150 или 200 квадратных метров крыши. Воронки устанавливается на расстоянии 25 метров друг от друга, если длина самого дома превышает 25 метров. Минимальное расстояние от воронки до воронки – 50 сантиметров. Нельзя устанавливать воронку ближе чем 1 метр до края крыши.

Если здание разделено на секции, каждую из них необходимо оснастить собственной воронкой ливневой канализации на кровле.

Принцип размещения водоприемников

Приемники воды необходимо установить в наиболее низких местах кровли. Он должны быть равномерно распределены по поверхности. Чтобы исключить образование застойных луж на крыше, уклон поверхности в сторону воронки должен составлять не менее 2%, при этом на расстоянии около полуметра до водосточной воронки уклон должен быть увеличен не меньше, чем до 5%. Изменение уклона обеспечивается за счет выравнивания стяжки или уменьшения теплоизоляционного слоя.

Расчет количества приемников воды выполняется следующим образом: на каждую воронку должно приходиться не более 200 кв. м. поверхности, расстояние между воронками – не менее 50 см. Минимальный диаметр трубы – 10 см. Несмотря на размеры крыши, на ней должно быть установлено не менее двух воронок, либо одна воронка и ливневой сток. Это позволит избежать затопления при засорении водоприемника.

При расчете количества приемников воды и их параметров учитывается интенсивность и частота выпадения осадков в данном регионе.

Как правильно эксплуатировать систему водостока

Чтобы вся конструкция работала безотказно, необходимо обязательно чистить её не реже, чем дважды в год. Эту процедуру проводят без абразивных средств, лучше водой из шланга или мягкой щёткой или веником.

В регионах со снежными зимами следует предусмотреть систему снегозадержателей на крыше, чтобы тяжёлая масса не разрушила своим весом крепления желобов

Если в желобе или трубе образовалась пробка из льда, пролейте систему теплой водой, не пытайтесь разбить лед механическим способом.

Если у вас остались вопросы по теме или есть дельные дополнения, напишите об этом в комментариях!

Монтаж пластиковых систем

Этапы установки при монтаже элементов из пластика аналогичны сборке металлических конструкций. Основное отличие — выполнение стыков желобов и воронок.

При перепаде температур длина полимерных деталей колеблется в пределах нескольких миллиметров на один погонный метр. Для компенсации линейного расширения водосточной системы воронки выполнены в виде устройства с градуировкой на внутренней поверхности, соответствующей возможной температуре воздуха во время монтажа. Лотки вкладывают свободно без приклеивания.

Желоба соединяют между собой клеем, следя за плотной стыковкой элементов узлов крепления. Углы вклеивают до установки в кронштейны.

При длине ската больше 10 м и отсутствии на линии компенсирующей воронки между желобами укладывают расширительный элемент. Он состоит из подвижных частей, которые нужно выставить в соответствии с температурой воздуха. Для этого на внутренней поверхности нанесены риски. Приклеивают лотки с обеих сторон узла, сохраняя совмещение по отметкам.
