Как вязать арматуру на фундамент вручную

Для чего нужно армировать фундамент

Фундамент чаще всего деформируется из-за неравномерной нагрузки или пучения грунта под воздействием низких температур. Если конструкция состоит из бетона, то следует учитывать его характеристики: высокие показатели прочности на сжатие и низкую прочность на разрыв. Для компенсации последнего качества используется схема каркаса, которая монтируется из металлических прутьев для армирования. Сталь обладает более высокой устойчивостью к растяжению, что помогает фундаменту выдерживать повышенные нагрузки.

Верхняя часть конструкции фундамента под весом здания сжимается, нижняя растягивается при замерзании грунта, вследствие чего в области растяжения могут появиться трещины. Поэтому арматура укладывается в нижней и верхней части фундамента. В армированном бетоне цементный раствор сопротивляется сжатию, металл — процессу растяжения. Укладывать прутья посередине нет смысла, так как там повышенной нагрузки не наблюдается.

При возведении фундамента особое внимание необходимо уделить тем частям конструкции, которые выделяются на пристройки и эркеры. Для армирования бетона в этих областях используются согнутые под определенным углом прутья на примыкающие стены. Металл не должен выступать за опалубку или уходить в грунт, расстояние между прутьями не должно превышать 5 см. Для соединения можно использовать только проволоку (но не сварку). Форма каркаса из арматурных прутьев должна быть квадратной (прямоугольной).

Зачем делать армирование

Принцип столбчатого фундамента сводится к тому, что свая проходит все слабые грунты выше промерзания. Опорная часть закладывается непосредственно на более надежный грунт ниже глубины промерзания.

На проблемных почвах столбики в скором времени могут начать гулять, изменяя свое месторасположение и вертикальность.

Чтобы основание дома было надежным и функциональным долгие годы, обязательно делается армирование фундамента. Один из принципов монтажа каркаса — придерживаться строгого соответствия проекта. А, чтобы совсем быть уверенным в правильности чертежей, проект можно отдать независимым экспертам.

Расчет арматуры столбчатого фундамента

Прежде чем приступать к строительству, в обязательном порядке нужно произвести все необходимые расчеты фундамента. Многие принимают решения для расчетов пригласить специалистов, но можно и все необходимые операции произвести самостоятельно. При правильных расчетах ваш дом будет стоять прочно и надежно.

Что касается столбчатого фундамента, он представляет собой довольно простую конструкцию, состоящую из столбов, которые погружаются в землю на определенную глубину и балок, которыми фиксируются те самые столбы. Такая конструкция имеет широкое применение в строительстве одноэтажных или двухэтажных домов. Кроме того, такой вариант строительства на порядок дешевле своих аналогов.

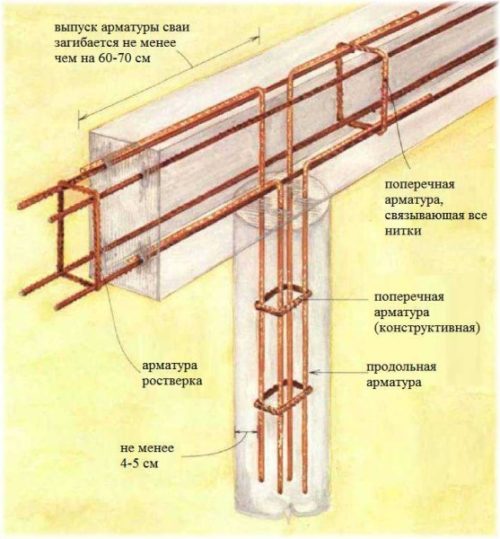

Основным элементом в создании прочного фундамента является арматура. Для того, чтобы правильно вычислить необходимое для строительства количество арматуры, необходимо учитывать такие факторы, как тип фундамента, уровень нагрузки и грунт. Кроме того, во внимание берется и вес постройки.

Что касается армирования столбов, здесь подойдет ребристая арматура диаметром не больше 1 см. Количество прутьев необходимое для армирования столбцов составляет не больше пяти единиц.

Если один из столбов имеет высоту 1,5 метра, достаточным будет 4 стержня, которые укладываются не чаще, чем, через каждые 7 см. Высоту столба мы умножаем на 4 и получаем необходимое количество ребристой арматуры. Для определения гладкой арматуры, необходимо расстояние между единицами, т.е. 7,5 см умножить на 4. Так мы получаем необходимое количество материала на один слой. Затем уже полученное значение необходимо умножить на количество всех столбов фундамента.

Необходимость армирования и требования

Армирование фундамента является монтажным процессом, позволяющим равномерно распределить вертикальное давление со стороны здания на заглубленный контур, а дальше — на грунт. Как правило, оказываемая на основание нагрузка различается по месту. Причины этого кроются в конструкции помещений, пристройках, мебели, цементных стяжках, установке тяжелой бытовой техники.

Бетон имеет высокие показатели сопротивления на осевое сжатие и слабые — на растяжение. Металлические пруты отличаются эластичностью и передают это свойство фундаменту. В свою очередь, застывшая смесь защищает железо от коррозии и удерживает его в статическом положении.

В процессе эксплуатации составные части фундамента выполняют разные по физическим свойствам задачи, направленные на достижение необходимых свойств опорной системы. Бетон противостоит сжатию, а сталь обеспечивает его деформацию в допустимых расчетами пределах. Правильное проектирование позволяет уменьшить объем земляных работ и расход раствора. Это уменьшает расходы и снижает вес основания.

К армированию предъявляются следующие требования:

• достаточный запас прочности, чтобы противостоять дополнительным нагрузкам, которые могут возникнуть в процессе эксплуатации строения;
• расположение остова так, чтобы он не препятствовал правильной подаче бетонного раствора в опалубку;
• вязка с шагом, соответствующим толщине контура;
• укладывать секции нужно так, чтобы по окончании заливки железо не выступало из фундамента;
• обязательная обработка железа против коррозии, так как ржавчина способна разорвать бетон;
• жесткое соединение всех фрагментов, независимо от места их расположения.

Технология армирования проверена столетиями. Благодаря ее внедрению срок службы зданий и сооружений удалось увеличить в 3-4 раза.

Как правильно связывать арматуру для фундамента

Процесс изготовления армокаркаса для монолитного фундамента достаточно простой. Очень важным моментом в таком процессе является скрепление прутьев арматуры между собой. Это происходит следующим образом:

1. Изначально нарезается стальная проволока на отрезки, равные в длину 20 см.
2. После этого прутья арматуры раскладываются по периметру всей конструкции.
3. Далее проводится установка прутьев вдоль опалубки в вертикальном положении.
4. Крепление арматуры начинается со связывания в нижней части вертикально стоящих прутьев с горизонтальными. Сначала это делают, используя нить. Расстояние, которое должно соблюдаться при расположении фиксации – 5-7 см относительно грунта или песчаной подушки.
5. После того, как было проведено крепление всех прутьев, следует приступать к окончательной фиксации этих мест. Для этого используют проволоку и крюк. Накручивают проволоку не слишком плотно, в виде восьмерки. Крепление нужно провести таким образом, чтобы не было лишнего трения, но одновременно с этим, сетка оставалась прочной.
6. Процесс финишного крепления можно проводить поочередно, либо по всей конструкции сразу.

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

• Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
• Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Необходимость армирования

Внешне твердый и прочный бетонный столб, оказавшись в фундаментной конструкции и подвергнутый нагрузочным воздействиям, превращается в колкую субстанцию.

Имея огромный запас прочности, бетонный столб разрушается за долго до набора предельной прочности, и причиной этого является неравномерное распределение нагрузки от сооружения.

Чтобы избежать этого, рекомендуется выполнять армирование столбов фундамента. Данная мера позволит:

• максимальную часть особо важных напряжений переносить в глубокие бетонные слои и распределять их главным образом не на камень, а на арматурный каркас;
• металлические арматурные прутья отлично соединяют основные элементы фундаментной конструкции – опорные столбы и ростверок;
• эксплуатационный период армированных столбов увеличивается в разы по сравнению с простыми бетонными опорами.

Применение армирования в некоторых ситуациях помогает избегать негативных последствий, связанных с разрушением столбов. Обрушение происходит не скачкообразно – конструкция расползается медленно и пластично.

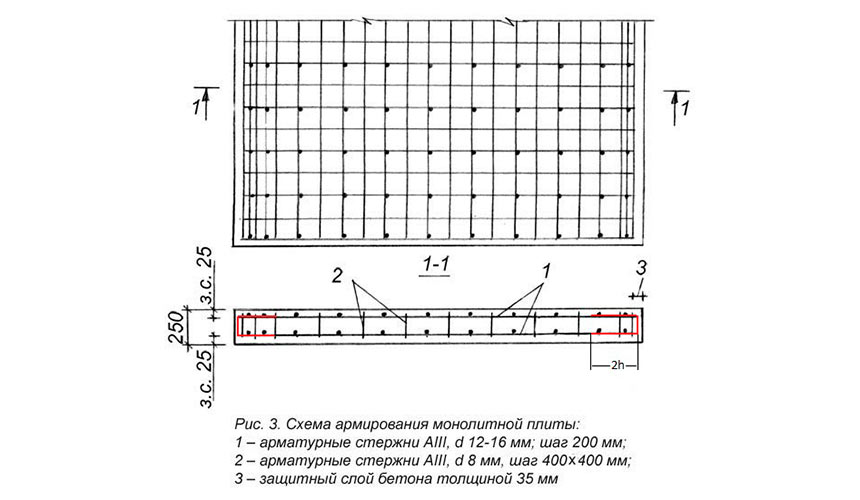

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

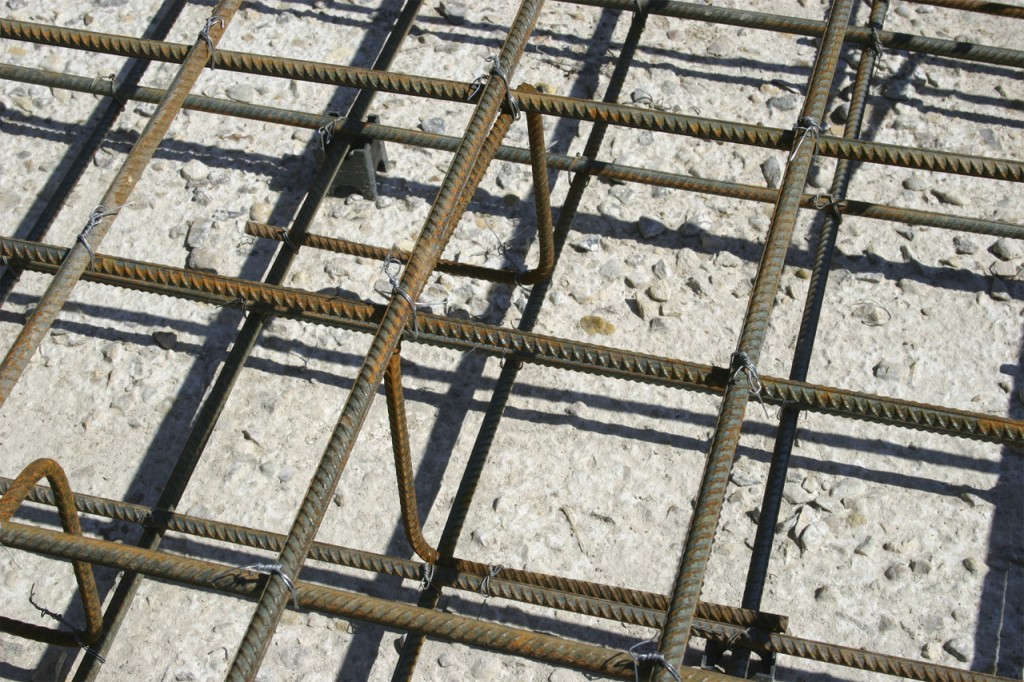

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

• отсутствие связи в торцах – прутки верхнего и нижнего пояса должны быть связаны П-образными хомутами по всему периметру плиты;

  С торцов плита армируется П-образными хомутами.

• одна сетка вместо двух поясов – нижняя сетка работает на растяжение исключительно от веса здания, при малейшем возникновении морозного вспучивания под плитой зоны растяжения возникают возле верхней плоскости, поэтому вторая сетка является обязательным условием нормальной эксплуатации (при толщине плиты равной или меньше 15 см допускается использование одной сетки);
• не соблюдение защитных слоев;

  Специальный пластиковый стакан обеспечивает нижний защитный слой.

• слишком большой размер ячеек сетки, ячейки не должны превышать 40 см, оптимальный размер подбирается расчетом, на практике часто не более 20 см.

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Расчет материалов ленточного фундамента | Онлайн калькулятор

Фундаментом называется подземная часть здания или сооружения, принимающая нагрузки и передающая их на грунт. Самым популярным видом фундамента при строительстве домов считается ленточный фундамент.

Такое распространенное применение ленточного фундамента объясняется его универсальностью и доступной стоимостью.

Перед тем как приступить к строительству, нужно сделать выбор между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент экономит, как бюджет, так и время. И трудозатраты будут значительно меньше, так как для его сооружения не потребуется глубокий котлован. Используется такой фундамент для облегченных конструкций небольшой площади:

• домов из дерева
• газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
• монолитных зданий с несъёмной опалубкой
• небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Такой фундамент применяется для постройки сооружений с тяжёлыми стенами, бетонными перекрытиями, подвалом или подземным гаражом. Длину заглубления фундамента нужно рассчитать заранее. Сначала необходимо определить уровень промерзания грунта, затем вычесть 30 см и уже на этой глубине закладывать фундамент.

Подготовка к работе

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Устройство подушки и гидроизоляция ленточного фундамента

На готовую траншею следует уложить песчаную подушку с добавлением гравия. Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку.

Установка опалубки ленточного фундамента

Опалубка обычно изготавливается из струганных досок толщиной приблизительно 40-50 мм. Можно использовать для этой цели шифер.

При возведении опалубки контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб соорудить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для ввода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это защитит опалубку от загрязнения.

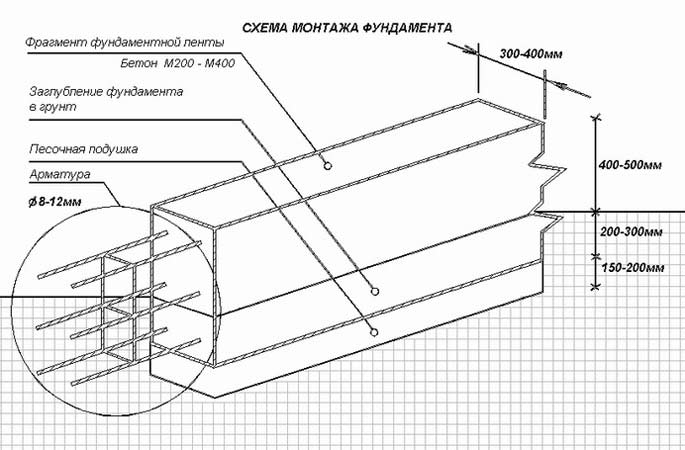

Укладка арматуры

Следующий этап – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специальной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматура может быть как стальная, так и стеклопластиковая.

Не рекомендуется использовать для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки. Размещая арматуру в траншее, следите за отступами от краев. Рекомендуемый отступ – 50 мм.

Вентиляция и коммуникации

Далее необходимо обеспечить вентиляцию фундамента и предусмотреть технологические отверстия для ввода коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре.

Заливка ленточного фундамента бетоном

Заполняйте опалубку бетоном постепенно. Толщина слоев составляет 15-20 см, во избежание пустот и увеличения общей прочности трамбуйте слои специальным инструментом – деревянной трамбовкой, либо глубинным вибратором.

Можно заказать готовую бетонную смесь с завода или сделать ее самому с помощью бетономешалки. Рекомендуемая пропорция цемента, песка и щебня такова: 1:3:5.

Слои не должны отличаться составом. В холодную погоду следует применять подогреватель бетона и морозостойкие добавки, в жаркую — поливать бетон водой.

Окончание работ

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Какой бетон выбрать?

Прежде чем определиться с маркой бетона, необходимо знать назначение будущей постройки, а также какую нагрузку будет нести фундамент, т.е. основная опора. Большое значение придается свойствам имеющихся грунтов на участке.

Для строений из кирпича, высотой от 2 этажей и выше потребуется бетон В25 (М350), а для деревянных стен марки: В12,5 (М150) или В15 (М200).

Состав бетонной смеси стандартный: цемент, песок, щебень и вода. Для увеличения прочностных характеристик будущего сооружения рекомендуется применять специальные добавки. Четкое соблюдение пропорций компонентов и тщательное соединение обеспечивает получение качественной и однородной смеси.

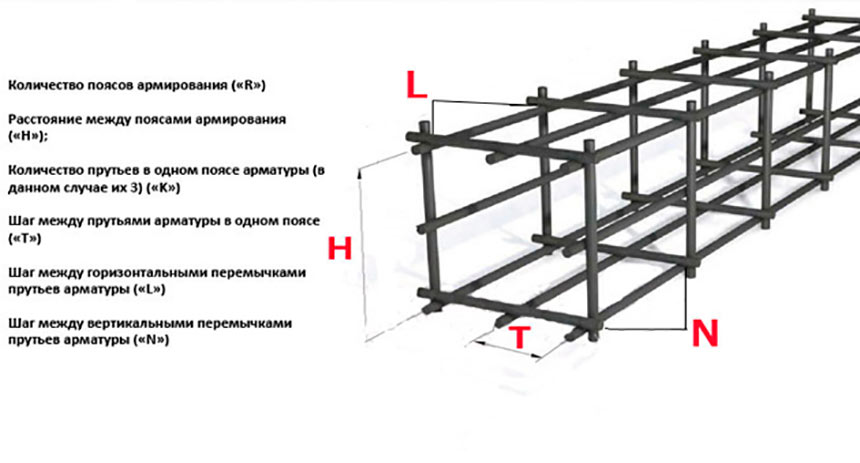

Расчет количества арматуры

В качестве примера представлен монолитный бетонный ростверк длиной 8 м, шириной 6 м, толщиной 400 х 400 мм. Для армирования понадобится два продольных пояса по 3 стержня в каждом. Понадобятся металлические пруты сечением 14 мм класса А3. Расстояние между ними должно быть 100 мм, с учетом того, что по 50 мм с каждой стороны занимает слой бетона.

Для монтажа перемычек понадобятся пруты сечением 11 мм, класса А1. Устанавливают их на расстоянии 200 мм друг от друга.

Формула расчета:

1. Вычисляют длину стержней в верхнем продольном ряду. Определяют длину всего ростверка. Для этого складывают длину всех четырех его сторон: (8*2) + (6*2)= 16 +12 = 28 м. Так как используют по три стержня в ряду, полученное число умножают на три: 28 м * на 3 шт. = 84 м. Так как нужно заложить два ряда, полученное значение умножают на два: 84 * 2 = 168 м арматуры понадобится для монтажа двух продольных рядов.
2. Выполняют расчет перемычек на оба контура ростверка. Их располагают на расстоянии 200 мм друг от друга. Длина перемычек будет составлять 300 мм. Рассчитывают количество по формуле: (30/0.2) *2 = 300 шт. Вычисляют длину металлических прутьев: 300 *0,3 = 90 м.

В ростверке, в котором толщина со всех сторон одинаковая, вертикальных перемычек понадобится столько же, как и поперечных.

Понадобится 168 м металлических стержней класса А3 и 180 м прутьев класса А2.

Более прочные соединения получаться, если скреплять арматуру между собой проволокой, а не сваркой. На каждое соединение расходуется около 40 см проволоки. Определяют ее количество по формуле: (30/0,2) * 4 = 600 шт. по 0,4 м = 240 м.

↑ Инструменты, используемые для соединения арматурных прутьев

Сварка является не такой практичной, как арматурная вязка для ленточного фундамента. В соединительных узлах при вязке создаётся высокая прочность. К тому же нет необходимости приглашать сварщика, а это снижает себестоимость возведения фундамента.

Собирают арматурный каркас или в опалубке, или рядом. Вязку можно выполнять вручную (в перчатках), а можно использовать специальные инструменты:

1. Вязальный пистолет – это лучший вариант по скорости. Но пистолет очень неудобен в труднодоступных местах. Второй его недостаток – огромный расход проволоки. И третий – большая цена. Хороший пистолет обойдется в 30 тысяч рублей, китайский вариант хоть и будет дешевле, но прослужит недолго, его хватит на один фундамент.
2. Крючок для вязки. Внешне напоминает согнутый и обточенный гвоздь, у которого шляпку поменяли на рукоять. Достаточно часто используют в шуроповёрте, зажимая его в патроне. Промышленность же производит винтовые крючки. Они удобны в использовании, но происходит вязка слишком медленно, к тому же образуются длинные хвосты.
3. Народные приспособления для вязки. Если нет подходящих инструментов, то используют плоскогубцы или крючок, который легко изготовить из обыкновенного гвоздя. К сожалению, эти инструменты не приведут к качественному результату, а метод вязки ухудшит прочность всей конструкции.

Столбчатый фундамент своими руками: пошаговая инструкция

Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.

Столбчатый незаглубленный фундамент

Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков

Пошаговая инструкция по устройству:

1. Подготовительные работы – очистка площадки и разметка расположения столбов.
2. Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
3. Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
4. Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.

Техника устройства рассмотрена в следующем видео:

Мелкозаглубленный столбчатый фундамент

Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.

А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:

• для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
• для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания

Общая последовательность действий при сооружении:

1. Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
2. Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
3. Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
4. Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
5. Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
6. Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
7. Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
8. Бетонирование труб до верха.

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб

Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.

В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:

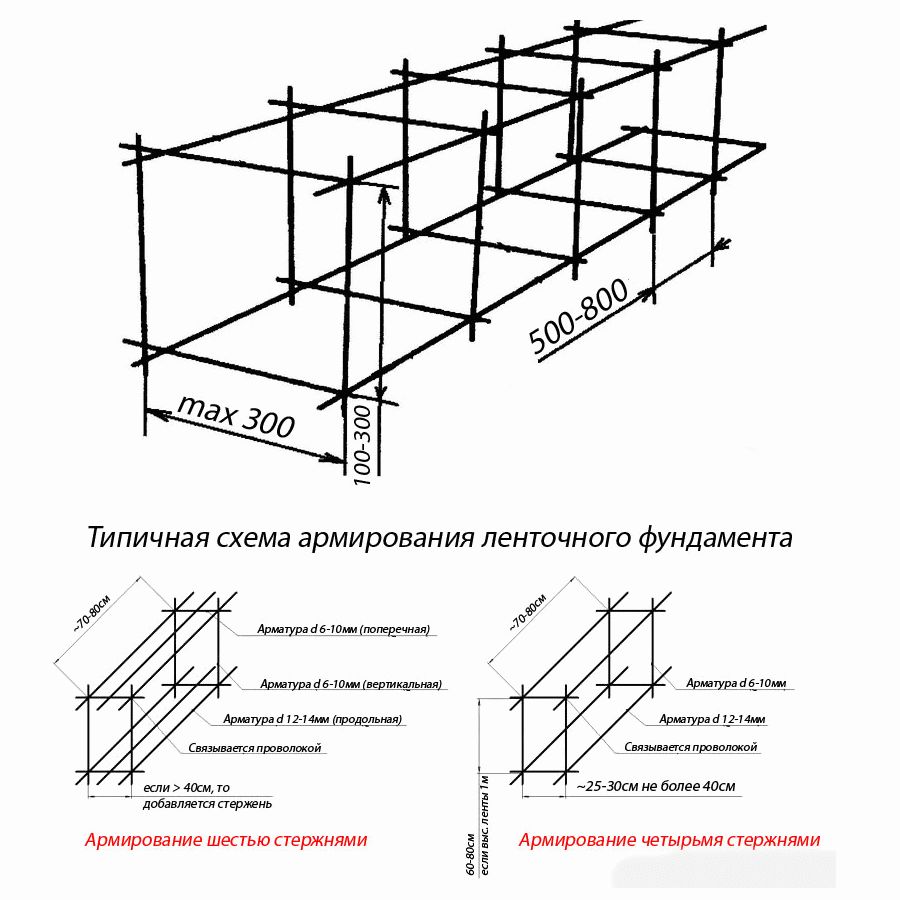

Как выполнить армирование своими руками

Для этого, за основу следует взять квадрат или прямоугольник.

До установки каркаса на дно траншеи надо выложить песчаную подушку глубиной 1 м.

Каркас устанавливается таким образом:

• на дно траншеи укладывают кирпичи, высота которых составляет 5 см (для того, чтобы создать зазор между нижней частью основания и каркасом);
• для установки стоечных стержней заранее необходимо сделать образец, в соответствии с которым будут нарезаться стержни;
• на кирпичи укладывают пруты продольной формы;
• к продольным прутам с шагом 50 см при помощи вязальной проволоки привязывают горизонтальные перемычки длиной чуть меньше толщины основания (приблизительно, по 5 см с каждой стороны);
• к углам образовавшихся ячеек крепят пруты вертикально длиной на 10 см меньше высоты основания;
• к вертикальной арматуре монтируют верхние продольные прутья;
• к полученным углам привязывают верхние поперечные стержни.

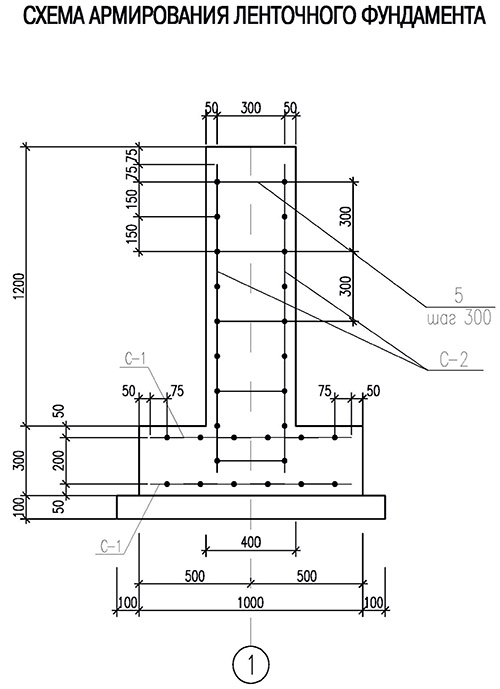

При армировании ленточного фундамента необходимо придерживаться требований СНиП 52- 01- 2003

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Как вяжется арматура (схема)

Правильно вязать арматуру по технологии «клетка». Предполагается закрепление углов любым способом. Угол — 90 градусов.

Как вяжется арматура

Схема вязки:

• Согнуть фрагмент проволоки (250-300 мм).
• Завести внахлест стержня. Правильное размещение – диагональное.
• Крючком зацепить проволоку в месте сгиба.

Один из элементов вязки — проволока

• Обвести иной проволочный кончик в месте, где пересекаются стержни.
• Уложить над крючком.
• Скрутить проволоку на 3-4 оборота. Процедура выполняется крючком.
• Извлечь крючок.
• Отогнуть концы проволоки во внутреннюю часть конструкции.

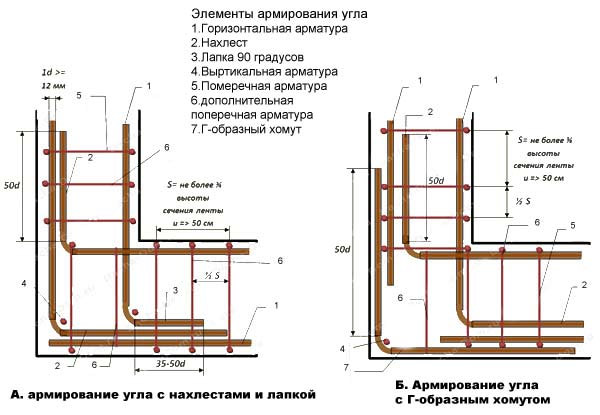

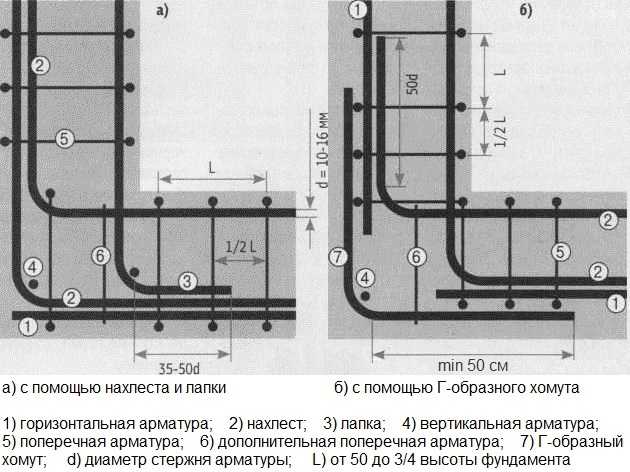

Для вязки углов используются гнутые прутья. Для усиления углового фрагмента — анкеры.

Простой перехлест прутьев при армировании угловых участков не используется.

Устройство ленточного фундамента для строительства ангаров.

Ленточный фундамент используют при возведении ангаров любого типа. Данный тип фундаментов имеет монолитную конструкцию под всеми наружными и внутренними капитальными стенами. Сначала на строительной площадке роется котлован. Затем внутри котлована обозначается линия фундамента. По этой линии монтируют опалубку. Перед заливкой бетона в опалубку помещают металлический армированный каркас.

При прочих равных условиях ленточный фундамент считается более надежным и ему отдают предпочтение при монтаже многоэтажных быстровозводимых сооружений и ангаров больших размеров. Ленточный фундамент достаточно прост в устройстве и при необходимости его можно залить без привлечения строительной техники. Такой фундамент является универсальной конструкцией и применяется при строительстве любых ангаров на грунтах различного типа.

Обозначим несколько положительных моментов, за которые предпочитают именно ленточный фундамент:

1. простота в возведении;
2. невысокая стоимость;
3. высокая прочность и надежность;
4. возможность применения на пучинистых грунтах.

Вязка композитной арматуры

Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:

• Более низкая цена.
• Небольшой вес.
• Не поражается коррозией.
• Высокие прочностные характеристики.

Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.

Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.

Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

• Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
• Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
• Вращательными движениями крючка создается скрутка из нескольких оборотов;
• Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Основные требования

Конструктор, занимающийся проектированием плитного основания, должен придерживаться условий армирования, изложенных в СП 52-101-2003.

В нормативном документе содержатся:

• правила расположения и вязания арматурной сетки,
• описание математически расчетов,
• рекомендации по использованию подставок для нижнего слоя и т.д.

Согласно технологическим требованиям, не допускается использование арматуры со следами ржавчины, старой краски и т.д. Чтобы обеспечить высокую адгезию металла с бетоном, применяют стальные стержни периодического сечения. Для фиксации элементов силовой конструкции используют вязальную проволоку или применяют метод сварки: пластиковые хомуты в данном случае ненадежны.
