Заливка ленточного фундамента самостоятельно

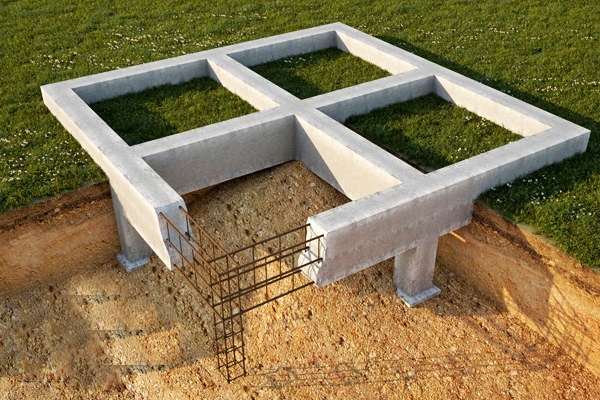

Как устроен ленточный фундамент

Правильный ленточный фундамент представляет собой монолитные полосы из бетона, на которых устанавливаются несущие вертикальные конструкции. Вариант считается одним из лучших для одноэтажных и малоэтажных построек, в том числе, и жилых. Однако перед тем как начинать покупать материалы и готовиться к монтажу ленточного основания, стоит познакомиться с информацией о его плюсах и минусах.

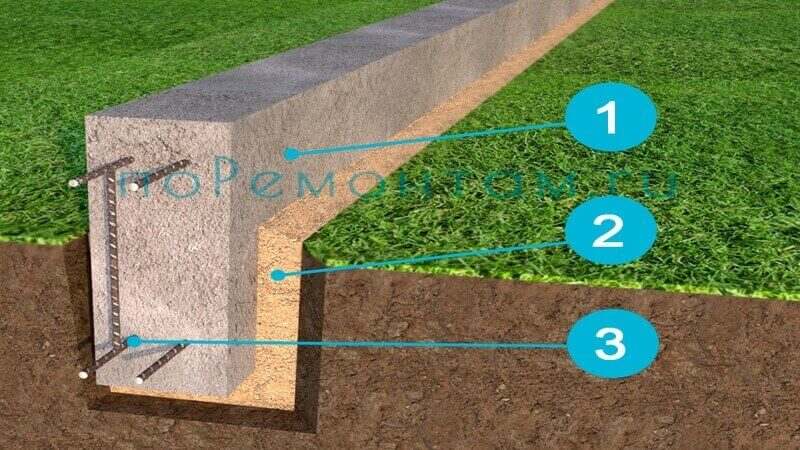

Устройство ленточного фундамента: 1 — Монолитный бетон. 2 — Песчаная подушка. 3 — Арматура.

Недостатки ленточного фундамента

Список характерных для ленточных фундаментов недостатков сравнительно небольшой и состоит всего из 3 пунктов: ленточное основание нельзя использовать для некоторых видов грунтов; заливать раствор в опалубку следует быстро (на весь объём уходит не больше 2–3 часов) – для больших построек это означает необходимость в одновременном приготовлении нескольких кубометров бетона. работу практически невозможно выполнить в одиночку – даже без привлечения специалистов владельцу участка, на котором ведётся строительство, придётся заручиться помощью друзей или родственников. В большинстве случаев монтаж такого основания требует обращения в строительную компанию, которая поставит достаточное количество раствора. Для ускорения процесса монтажа и повышения качества конструкции стоит воспользоваться услугами этой же или другой организации для выполнения других этапов работы. Хотя результатом обращения к профессионалам станет заметное увеличение сметы на строительство здания.

Достоинства ленточного фундамента

Плюсов, обеспечиваемых ленточными фундаментами, намного больше, чем минусов. К ним относят: возможность выдерживать серьёзные нагрузки – до 17 тонн на 1 кв. м; минимальное время возведения – от 5 до 7 суток при правильно выбранных температурных условиях; простую подготовку, которую можно выполнить своими силами, независимо от объёмов работ; высокий эксплуатационный период таких оснований, превышающий 100 лет (только при соблюдении всех правил монтажа, устройства утепления и гидроизоляции); доступную стоимость по сравнению с большинством других фундаментов. Список преимуществ ленточных оснований включает широкий ассортимент различных вариантов. Это позволяет выбрать подходящий вид и конструкцию в зависимости от условий строительства и финансовых возможностей. Есть среди плюсов ленточного фундамента и повышение эффективности теплоизоляции пола первого этажа за счёт создания многослойной утепляющей «подушки».

Классические ошибки при строительстве ленточного фундамента

Ленточный фундамент остается пока самым доступным вариантом возведения основания дома своими руками и рекомендуемым для строительства легких домов. Между тем прочность фундамента зависит не только от условий его постройки, а и от территориальных особенностей местности. Рассмотрим основные ошибки, при возведении ленточных фундаментов, а также как их избежать.

Геолого-гидрологические работы

Перед началом работ рекомендуется получить данные геолого-гидрологических изысканий, которые при разработке проекта позволят сделать расчеты с привязкой к местности. Большинство типовых проектов вполне ожидаемо сделаны без учета особенностей грунта, поэтому в некоторых регионах можно наблюдать ненормированное поведение основания.

Ленточные фундаменты, установленные на чернозем, не считаются прочной основой для любого жилого строения. Обычно участки чернозема под фундаментом выбирают, засыпают послойно песком, тщательно трамбуют с использованием воды и засыпают подушку гранитного щебня.

Особенности экстремального проектирования

При самостоятельной постройке дома можно провести анализ грунта своими силами. Для этого необходимо отшурфить участок в 2-3 местах и проверить глубину залегания плодородного слоя, воды, глины и песка. Будет полезно поинтересоваться у соседей особенностями фундаментов, которые простояли несколько десятилетий:

• на какую глубину выполнялось заглубление фундаментов;
• типами и материалами, которые использовались для устройства;
• о наличии системы дренажа возле дома;
• о случаях сползания грунта на склонах.

Ошибки при проведении работ и монтаже

Устройство фундаментов в осенне-зимнее время

Фундаменты не устанавливаются на переувлажненный и мерзлый грунт, а также на снег. Возведение бетонного основания в зимний период нежелательно или должно выполняться по строгой технологии с использованием строительной техники. При укладке бетона в траншею на снег образуются пустоты, заполненные водой.

Пучинистые грунты и их особенности

К стандартной ошибке относится недобор грунта при рытье траншеи под фундамент до проектной отметки. По СНиП в пучинистых грунтах допускается заглубление подошвы фундамента ниже расчетной глубины промерзания.

На пучинистых грунтах не устанавливаются фундаменты свайного и ленточно-заглубленного (ленточно-свайного типа) типа. Сваи удерживают фундамент на своем месте, а силы пучения выталкивают его на поверхность, в результате очень вероятно растрескивание бетонной ленты или отрыв сваи.

Снижение вероятности пучения почв на любых грунтах

Чтобы предотвратить пучение, под подошву фундамента укладывают дренаж, выбирают глину и засыпают котлован песком и щебнем, исключая источник пучения. На таких почвах обязательно утепляют отмостку, что не даёт промерзнуть фундаменту и исключить условие возникновения пучения.

Оклеивание и теплоизоляция наружной стороны позволяет сместить точку росы за границы фундамента, что исключает влияние касательных сил пучения.

Защита фундамента включает:

• наклеивание гидроизоляционной пленки;
• монтаж пенополистирола XPS (высокая плотность);
• укрытие 2 слоями плотного полиэтилена;
• дополнительно листы полистирола ПСБ 25 прижимаются к фундаменту засыпкой почвы.

Принцип: силы пучения почвы сминают ПСБ 25, которая смещается вверх по полиэтилену, не повреждая основную теплоизоляцию. После оттаивания конструкция восстанавливает свою сендвич-структуру.

этап – расчет

На ленточный фундамент действует два вида сил: горизонтальная, создаваемая почвой и вертикальная, создаваемая пучением почвы, с одной стороны, и весом строения, с другой стороны. Чтобы нивелировать их воздействие, нужно правильно рассчитать фундамент.

Расчет можно выполнить несколькими способами: вручную, с помощью онлайн калькулятора или путем использования специальных программ. Среди популярных: «Фундамент», «Base», «Плита». Разобраться с работой программ можно, но всё равно нужно обладать пониманием процесса расчета и знать факторы, которые влияют на фундамент.

На практике ленточный фундамент рассчитывается двумя способами:

• с учетом несущей способности грунтов;
• с учетом деформации грунта. Материал подготовлен для сайта

Прежде чем приступить к расчету, нужно составить точное представление о том, каким будет будущий дом. В частности, следует:

• определить параметры цоколя (если планируется);
• начертить схему дома (включая внутренние несущие стены и перестенки);
• определить конфигурацию и размеры подвала;
• определить используемый для строительства материал, в т.ч. материал для утепления, защиты, отделки.

Расчет ленточного фундамента по несущей способности грунта

Является более оптимальным вариантом, в силу своей простоты. Чтобы воспользоваться им для расчетов нужно:

1. Просчитать нагрузку на фундамент. Для этого не нужно делать точных расчетов, достаточно просчитать вес стен (общая площадь, без учета проемов), перекрытий, стропильной системы и кровельного материала, лестниц, колонн, возможно бассейна, отделочных материалов, сантехники и мебели. Ориентировочные данные приведены в таблице. Можно упростить задачу и воспользоваться общей рекомендацией мастеров – принимать нагрузку, создаваемую строением в размере 180 кг/

Помимо статической нагрузки, создаваемой домом, следует учесть еще и снеговую нагрузку в регионе. Точные данные можно получить в местных инстанциях.

Примечание. При угле уклона кровли в 25 ° или меньше, используют поправочный коэффициент 1. При угле уклона в 60 градусов и больше – снеговая нагрузка в расчет не берется. В диапазоне от 25 ° до 60 ° коэффициент выбирается исходя из графика, который не сложно построить самостоятельно. Он варьируется в диапазоне значений от 0 до 1.

2. Определить конфигурацию и размеры сечения ленты фундамента.

• ширина ленты равна толщине стены плюс 100 мм. Для более точных расчетов можно воспользоваться данными, приведенными в таблице:
• длина ленты равна суммарной длине всех наружных стен дома;
• глубина или место расположения подошвы фундамента равно глубине промерзания плюс 200 мм (для заглубленного варианта) или 500-700 мм. от поверхности почвы (для мелкозаглубленного). Высота фундамента над поверхностью грунта обычно составляет 400-500 мм. При наличии цокольного этажа, его высота прибавляется к расчетным данным.

3. Внести коррективы в расчет, исходя из учета следующих параметров:

• давление, создаваемое рядом стоящими зданиями;
• свойства грунта. Для получения точных данных нужно заказывать геодезическое исследование. В результате будут определены вид грунта, пучинистость, уровень грунтовых вод, уровень промерзания, просадочность.
• рельеф участка.

Строительство дома выполняется исключительно на ровной, подготовленной площадке. Эту задачу успешно выполняет фундамент. А как быть если участок не ровный, но решено заливать ленточный монолитный фундамент? Возможны два варианта решения проблемы:

• подсыпка грунта. Такой вариант доступен, в случае если рельеф отличается незначительными перепадами высоты;
• устройство ступенчатого ленточного фундамента. Визуально он подобен ступенькам, которые выдерживают значительную нагрузку, оказываемую на фундамент склоном.

Примечание. При значительной подвижности почвы следует отдать предпочтение основанию другого типа.

Сделать расчет блочного ленточного фундамента также не составит труда, поскольку на него действуют те же силы.

Расчет фундамента под легкое строение можно выполнить самостоятельно, руководствуясь положениями СНиП (выдержки приведены в таблицах), для расчета оснований под тяжелые здания целесообразно обратиться в проектную организацию.

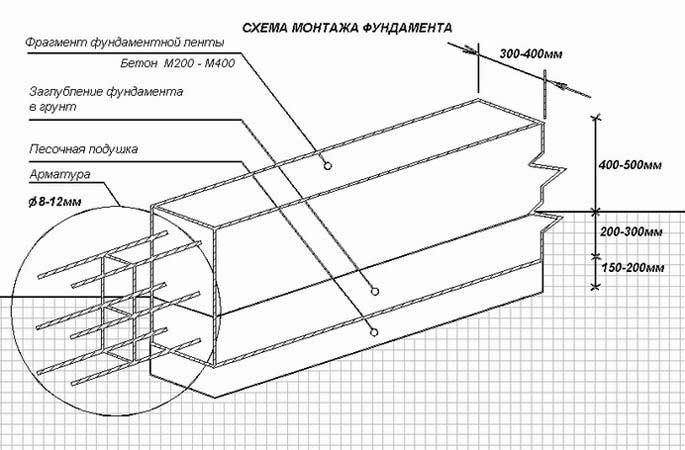

Результатом расчетов станет схема ленточного фундамента. Чертёж целесообразно создавать, придерживаясь масштаба 1:100, а ключевые узлы выполнять на отдельном листе. Это обусловлено тем, что основание может иметь сложную конфигурацию. Поэтому чертеж ленточного фундамента на разных листах поможет более точно отобразить главные узлы и прочие необходимые данные.

Удобной для работы может считаться схема фундамента, соответствующая следующим условиям:

• наглядность;
• читаемость;
• полнота предоставленной информации.

Создание столбчатого основания

Особенность столбчатого фундамента под дом заключается в его конструкции, которая может выдержать лёгкие и средние сооружения. Земельный участок при этом должен находиться в районе без оползней, землетрясений, селей и с низким залеганием грунтовых вод. Только в таком случае можно гарантировать долгий срок службы столбов. Такой тип фундамента выбирают, если хочется сделать быстро пристройку своими руками и при минимальных денежных вложениях.

Всю процедуру разделяют на несколько шагов:

1. Вначале автоматическим или ручным буром проделывают отверстия, соответствующие выбранному диаметру и глубине.
2. Делают подушку из песка, которым засыпают яму на высоту 20 см и хорошо утрамбовывают материал, доливая воды. Жидкость помогает быстрее усесться песку.
3. Соединяется арматура диаметром 10−12 мм, причём большая часть прутьев находится в вертикальном положении. Арматура должна торчать на высоту 15−20 см из ямы. Это и будет высотой столбчатого фундамента от земли.
4. Заливается бетон для создания столбов.
5. Из досок собирается опалубка, которая будет соединять все столбы между собой уже на поверхности грунта.

Такой тип фундамента отличается небольшой прочностью, которая способна выдержать только лёгкие строения наподобие курятника, но качество можно повысить. Например, при создании каркаса из арматуры применяется большее количество стального материала, опоясывающего вертикально стоящие прутья. Кроме того, на качество сильно влияет выбор марки бетона и его соотношение с песчано-гравийной смесью. Сделав упор на эти два условия, получают крепкое основание, которое способно выдержать здание средних размеров.

Фундамент — это основная часть любого дома, и именно от его качества зависит насколько долго простоит жилье. Сделать основание своими руками легко, если следовать пошаговой инструкции и использовать качественные материалы. Ещё один важный момент касается индивидуальных условий земельного участка, которые необходимо уточнить заранее у геологов. Следуя всем этим правилам и технике безопасности, фундамент получится прочным и стойким к различным природным воздействиям.

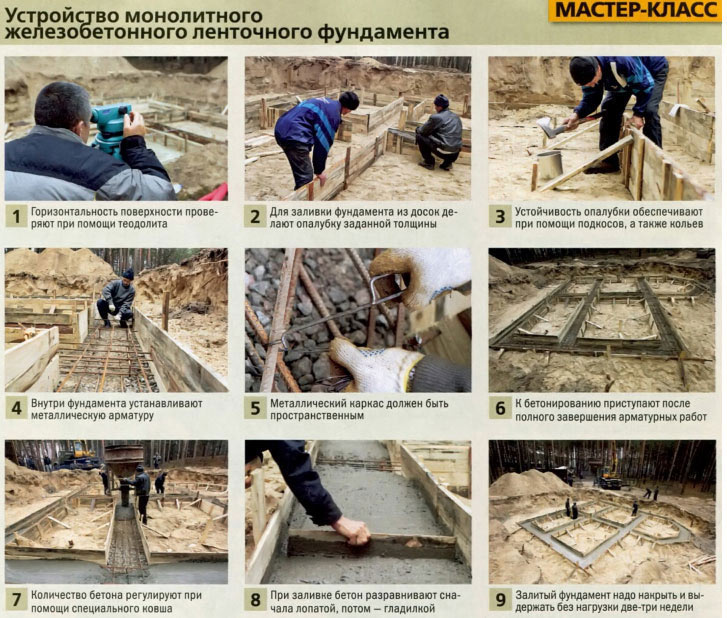

Технология возведения

Возведение ленточного фундамента не требует особых знаний и спецтехники, но чтобы он был прочным и надежным, нужно его строить, соблюдая технологию возведения. Специалисты компании «КиевНовБуд» имеют большой опыт строительства домов под ключ , в том числе возведение фундамента. О качестве выполненных работ могут  рассказать владельцы готовых  коттеджей, построенных компанией.

Любое строительство состоит из этапов, в свою очередь фундамент также возводится поэтапно.

1. Если есть проект, то фундамент строится согласно проекту. Если проекта нет, то составляется подробный чертеж с точными размерами. Подбирается материал, делается расчет фундамента и подсчитывается необходимое количество материала.
2. Перед возведением фундамента следует подготовить участок: убрать мусор, выровнять землю. Площадь для основания должна превышать по периметру на 2-3 метра с каждой стороны.
3. Далее делается разметка: устанавливаются колышки по углам и в местах пересечения стен. Между колышками натягивается леска или веревка. При этом нужно проверить правильность геометрических пропорций: диагонали должны быть равны.
4. На следующем этапе по разметке роются траншеи. Ширина траншеи зависит от выбранного материала стен, для кирпичных стен ширина должна быть около 50 см. Если решено стены возводить из пеноблоков, то прочитав статью про выбор пеноблока , можно выбрать пеноблоки определенного размера и рыть траншеи шириной согласно этому размеру. Глубина траншей зависит от вида будущего строения, наличия гаража или подвала под домом.
5. Когда вырыты траншеи, дно следует хорошо утрамбовать и выполнить дренажный слой, состоящий из песка (10 см) и гравия либо щебня (10 см). Песок следует полить водой и хорошо утрамбовать.
6. Правильный ленточный фундамент предполагает выполнение гидроизоляции поверх дренажного слоя, для которой можно использовать рубероид или любой гидроизоляционный материал. Чтобы земля не обсыпалась на фундамент, стены траншеи следует укрыть гидроизоляционным материалом.
7. На дренажном слое с гидроизоляцией сначала заливается первый слой бетона 10 см.

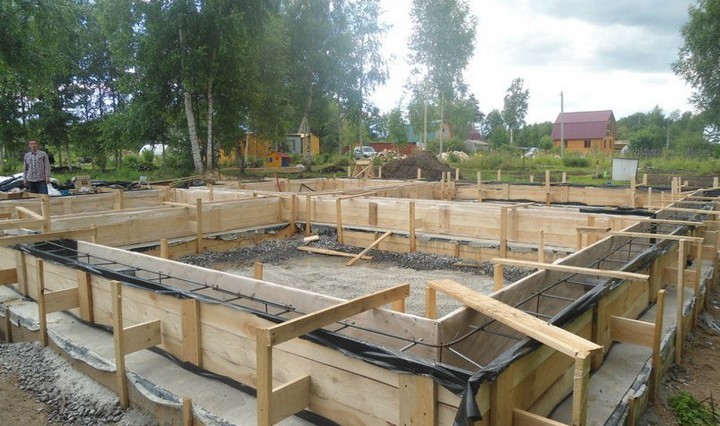

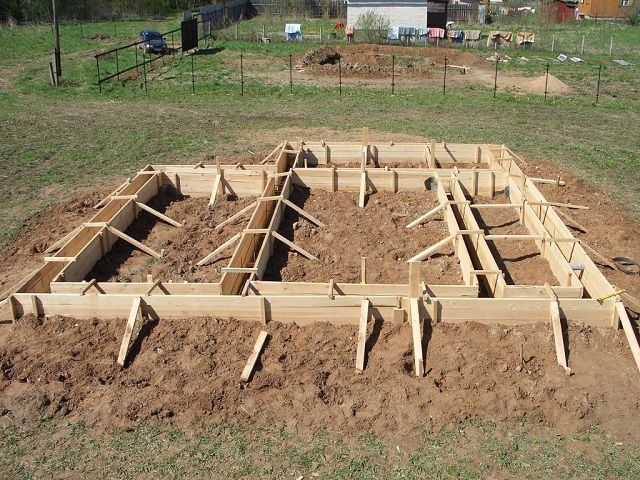

8. После застывания бетона собирается деревянная опалубка, которая необходима для создания ленточного фундамента. Ширина опалубки является шириной фундамента. Для ее создания берутся доски шириной 3-5 см. Опалубка должна выступать над поверхностью земли на 30 см – это будет цоколь строения. Чтобы опалубка не развалилась от давления бетона при заливке, необходимо установить распорки.
9. В опалубку укладывается арматура из железных прутьев, которые связываются между собой с помощью проволоки или сварки. Прутья укладываются как по горизонтали, так и по вертикали. Арматура нужна для укрепления фундамента.
10. Бетон можно заливать слоями по 20 см либо за один прием. При заливке бетон следует подвергать вибрированию, чтобы вышел весь воздух, и не образовалось пустот внутри, которые впоследствии могут быть причиной возникновения мостиков холода и тещин в фундаменте.
11. После того как фундамент будет полностью залит, его оставляют застывать. Опалубку снимают спустя неделю. После снятия опалубки стены фундамента следует гидроизолировать рубероидом.
12. Когда выполнена гидроизоляция, нужно сделать обратную засыпку: пространство между землей и фундаментом засыпается песком или землей. Правильный ленточный фундамент должен выстояться месяц, после чего можно продолжать строительство.

Устройство фундамента требует определенных знаний, умений и затрат. От качества фундамента зависит прочность, надежность и срок эксплуатации будущего строения. Начинающий застройщик вряд ли обладает такими знаниями, поэтому лучше пригласить специалистов.

Строительством частных домов занимается компания «КиевНовБуд». На все выполняемые работы у компании есть сертификаты. Убедиться в качестве работ можно, посмотрев видео о строительстве коттеджа  нашей компанией. Компанией постоянно проводится много акций, от которых выигрывает как заказчик, так и исполнитель. Например, мы обеспечиваем своими материалами, на которые не делаем наценку, так как зарабатываем только на выполнении работ. Таким образом, экономятся финансы клиента. Наши партнеры надежны и мы гарантируем, что они выполняют свою работу качественно. Примером такого партнера является компания ELIO , занимающаяся изготовлением и установкой межкомнатных дверей.

Одним из первых вопросов, которые возникают при проектировании загородного коттеджа, какой вид фундамента выбрать . При его выборе следует учитывать будущую нагрузку от здания и характеристики грунта. Поэтому, выбирая участок , следует обратить внимание на залегание подземных вод и характеристики грунта. Самым популярным на сегодняшний день является ленточный фундамент для дома. Хотя это простой фундамент, но для того чтобы он был надежным и долговечным, нужно знать и соблюдать технологию его возведения.

Можно, конечно, купить готовый дом. В этом случае не нужно ломать голову над тем, с каких материалов его лучше строить. Если же принято решение о самостоятельном строительстве, то здесь у любого застройщика возникает вопрос, что лучше: строить самому или заключить договор  со строительной организацией. Если самостоятельно строить дом и выбрать ленточный фундамент, то нужно разобраться, какие у него плюсы и минусы, а также изучить технологию возведения.

Ленточный фундамент и особенности его устройства

Для почв и климата, характерных для средней полосы, наиболее подходящим и часто используемым типом фундамента является ленточный. Как правило, выбор падает именно на него по нескольким причинам:

• его довольно просто сделать самостоятельно;
• он не потребует больших материальных и физических затрат, а также применения дорогостоящей тяжёлой техники;
• он позволяет обустроить подвал;
• при этом его надёжность достаточно высока за счёт бетонных лент, которые проходят под всеми несущими конструкциями;
• этот тип зарекомендовал себя как один из наиболее долговечных.

Для грунтов пучинистого типа с риском подтопления ленточный фундамент является вполне подходящим. Для того чтобы определить, какой грунт имеется на выбранном вами месте строительства, можно обратиться в специализированные компании, где квалифицированные кадры выполнят все нужные работы и предоставят исчерпывающие данные, на основании которых и следует выбирать оптимальный тип основания.

Эти данные помогут вам не только на этапе устройства основания, но и в дальнейшем, при проведении воды на территорию и выборе между возможными вариантами (трубопровод, скважина, колодец).

Далее, мы расскажем вам, как сделать ленточный фундамент для дома своими руками. Видео поможет вам лучше понять каждый этап.

Возведение ленточного фундамента предполагает наличие следующих материалов:

• цемент;
• гравий;
• вода;
• доски для опалубки;
• каркасные проволоки;
• арматура;
• распорочные бруски;
• кирпич;
• материал для устройства гидроизоляции;
• гвозди.

Следует подготовить и инструментарий: мастерок, лопату, рулетку, уровень, нивелир, молоток.

Если вы планируете масштабное строительство и фундамент необходим большой, то имеет смысл подумать о покупке готового бетона или приобретении глубинного вибратора.

Армирование

Технология заливки ленточного фундамента  на пучинистых грунтах предусматривает обязательное армирование. Схема армирования разрабатывается при проектировании дома, в зависимости от индивидуальных особенностей строения (этажности и веса строения, площади застройки, заглубления фундамента под дом и пр.).

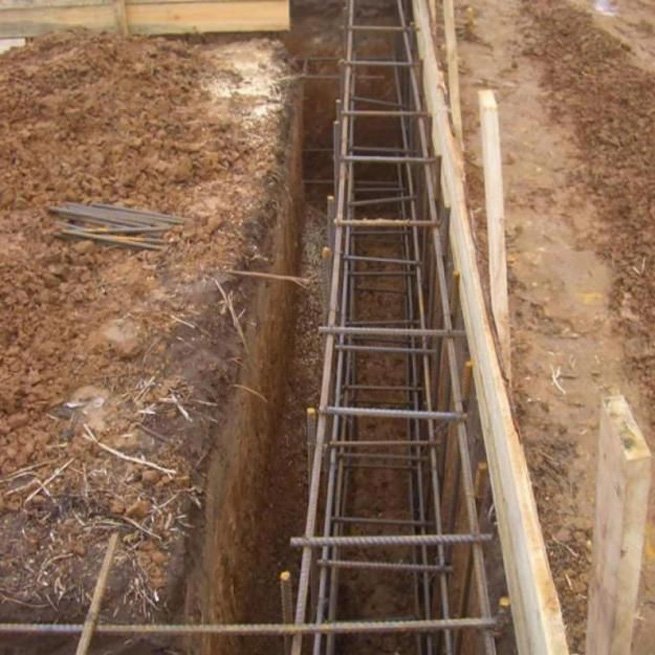

Вид готового арматурного каркаса для «ленты»

Для обустройства арматурного каркаса используется стальная рифленая арматура. Но в последнее время все большую популярность приобретает композитные материалы. Арматура из стеклопластика по своим прочностным характеристикам не уступает стальной. При этом она имеет гораздо меньший вес (что существенно облегчает производство работ), не подвержена коррозии.

Правила монтажа арматурного каркаса рекомендуют соединять между собой все его элементы при помощи вязки стальной проволокой. Использовать для соединения арматуры сварку не рекомендуется. В местах сварных швов нарушается структура металла, поэтому такие соединения достаточно быстро разрушаются под воздействием коррозии. При этом существенно уменьшается прочность и несущие характеристики фундаментной конструкции.

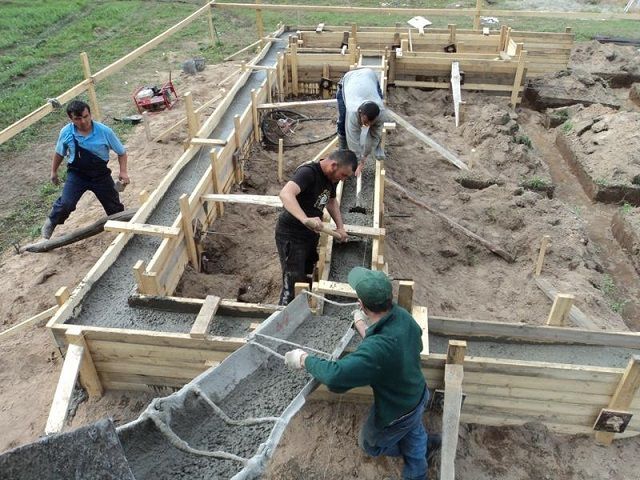

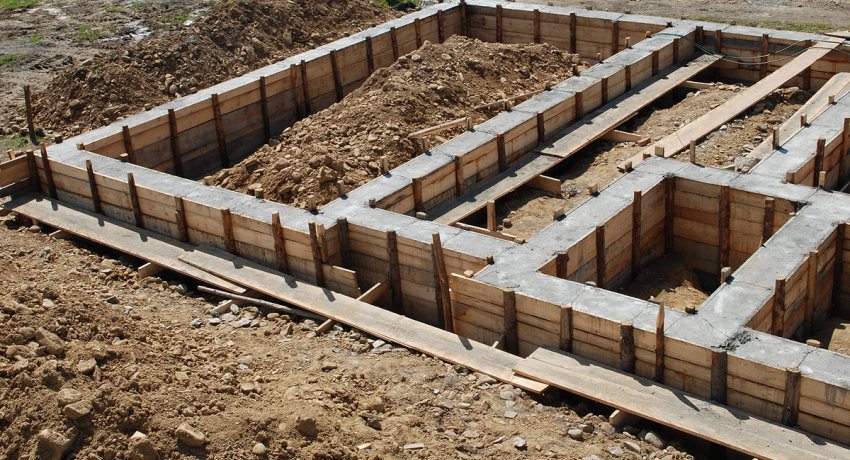

Заливка фундамента

Края заливаемой траншеи тоже должны быть ровными. Для этого необходимо установить опалубку, которая состоит из строганных досок толщиной не меньше 50мм. Эти доски очень крепко фиксируются, строго вертикально, к ним, для большей устойчивости, ставятся распорки к опоре из стенок траншеи.

Подпорки ставятся через каждые полметра для того, чтобы избежать перекоса после начала заполнения бетонной смесью. Здесь же необходимо стразу оставить отверстия для коммуникаций.

С момента установки опалубки можно преступать к монтажу каркасной арматуры, устанавливаемой по всему периметру опалубки. Это металлический каркас, состоящий из двух и более рядов вертикально закрепленных прутьев, а определиться с количеством поперечных полос поможет глубина залегания фундамента.

Арматурная сетка изготавливается с применением сварки, при этом, во время установки такого каркаса непосредственно по периметру опалубки, не стоит поддерживать арматурные прутья с помощью кирпичей, это испортит качество фундамента, снизит прочность.

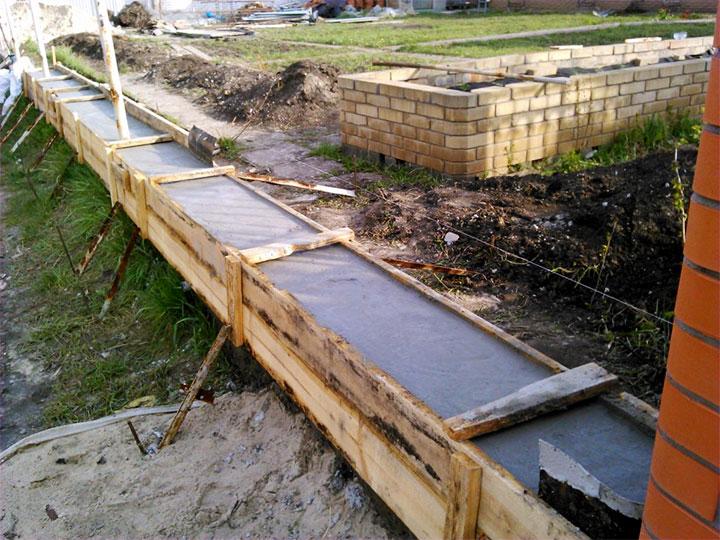

Вся арматура заливается бетоном, равномерно, по 15-20 см., при этом смесь постоянно разравнивается тяпкой для исключения лишних пустот и пузырьков воздуха и хорошенько трамбуется.

Бетонный раствор должен иметь одинаковую жесткую консистенцию. Для этого используется марка цемента М300-М400, песок, гравий или щебень, вода. Пропорции 1:2:3, а воды 15% всей смеси. Упростить процесс поможет заказ и доставка бетона, т.к. поставляемый объем гораздо больше, чем бетон, вымешанный вручную при помощи бетономешалки.

Для того, чтобы грамотно залить бетонный раствор, желательно использовать переносные желоба, т.к. бетон, заливаемый с высоты более полутора метров подвержен расслоению.

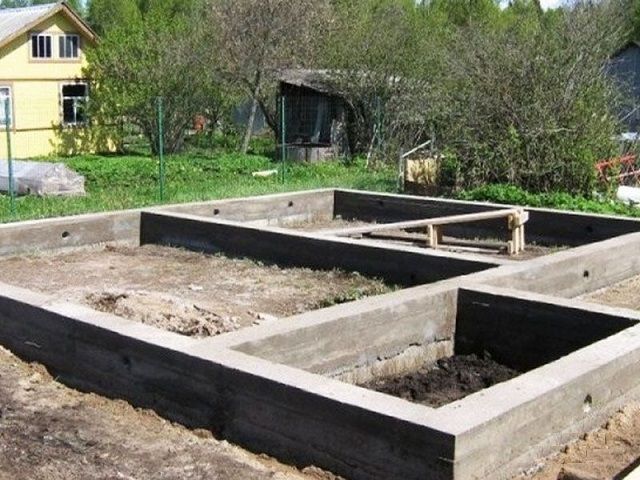

По окончании работ получается железобетонный монолитный фундамент, который необходимо тщательно укрыть рубероидом в два слоя, и периодически поливать для большего сцепления бетона.

Снимать опалубку можно спустя 10 дней. Также, необходимо обработать наружные стенки фундамента битумной мастикой с приклеиванием рубероида, для гидроизоляции полученного фундамента.

А грунт, который прилегает к фундаменту, обрабатывают полимерными вяжущими смесями и осторожно засыпают к фундаменту, чтобы не повредить установочную гидроизоляцию.

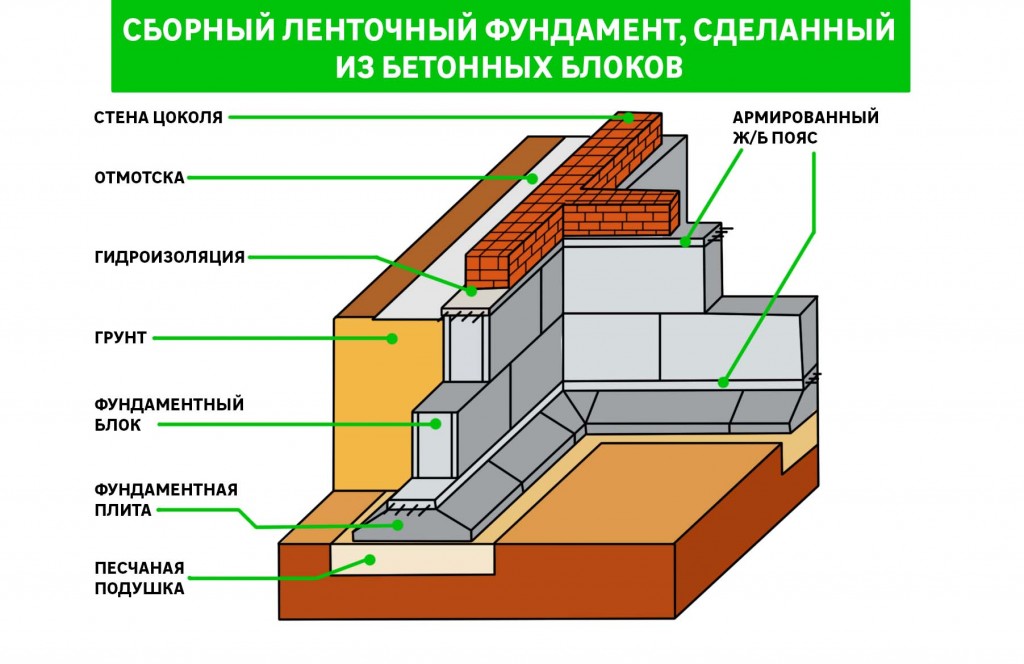

Ленточный монолитный фундамент является наиболее распространенным по сравнению со своим собратом из бетонных блоков, собираемый непосредственно на строительной площадке.

Недостатком такого способа является большое количество стыков, приводящих к быстрому изнашиванию фундамента, срок эксплуатации которого истечет в три раза быстрее, чем фундамент из монолитной заливки.

Ленточный

При обустройстве ленточного фундамента на заранее размеченной территории оборудуются траншеи, глубиной ниже уровня промерзания. Ширина их должна составлять не больше 50-60 см.

Перед заливкой фундамента, обустраивается песчаная подушка – толщиной не менее 15-20 см; она должна быть пролита водой и хорошо утрамбована. На дно фундамента заливается первая порция бетонного раствора – толщиной не более 10-20 см. На первичный раствор укладывается армированная сетка, и сверху заливается бетонный раствор до поверхности грунта.

Если ленточный фундамент должен выступать над землей, необходимо заранее соорудить опалубку из деревянных досок. Бетонный раствор нужно залить в опалубку. Деревянные доски опалубки можно снимать только после высыхания бетонного раствора.

Водонепроницаемая пленка

При заливке бетона в опалубку необходимо на внутреннюю сторону деревянных щитов прикрепить водонепроницаемую пленку – она предотвратит впитывание воды из раствора деревянными досками.

Гидроизоляция конструкции

Схватывание бетона происходит через 3 часа после заливки, после чего его необходимо поливать водой через каждые 3-4 часа и накрыть пленкой для удержания влаги.

Гидроизоляцией, по своей сути, является целым рядом действий, направленных на исключение проникновения воды внутрь помещений, а также на обеспечение сохранности стенок, фундамента и строения в целом. Поэтому так важна гидроизоляция и ее правильно выполнение.

В таких случаях очень трудно добиться того, чтобы под дом не проникала вода. В таких ситуациях помогает устройство внутренних дренажных систем, являющихся одним из действий, дополнительно защищающих фундаменты. Но устройство внутренних дренажных систем может привести к тому, что дом просто просядет, а фундамент и стенки дадут трещины. Ленточный монолитный, по сравнению со сборным, подмывается несколько меньше, но и он не лишен определенных недочетов.

Полное схватывание фундамента в большей степени зависит от климатических условий, в среднем, достаточно одной недели.

Гидроизоляция может быть правильно устроена собственными руками несколькими методами:

1. Гидроизоляция обшивкой несъемной опалубкой.
2. Проникающая гидроизоляция с помощью пропитки полимерными смолами.
3. Оклеечная гидроизоляция с помощью рулонных водоизоляционных материалов.

Часто используется для защиты ленточного фундамента дома, так называемая, двухуровневая гидроизоляция. Она заключается в том, что те слои, которые находятся в грунте, защищают от проникания воды при помощи обшивки рубероидом, а наземные части – пропитывают особыми минеральными составами.

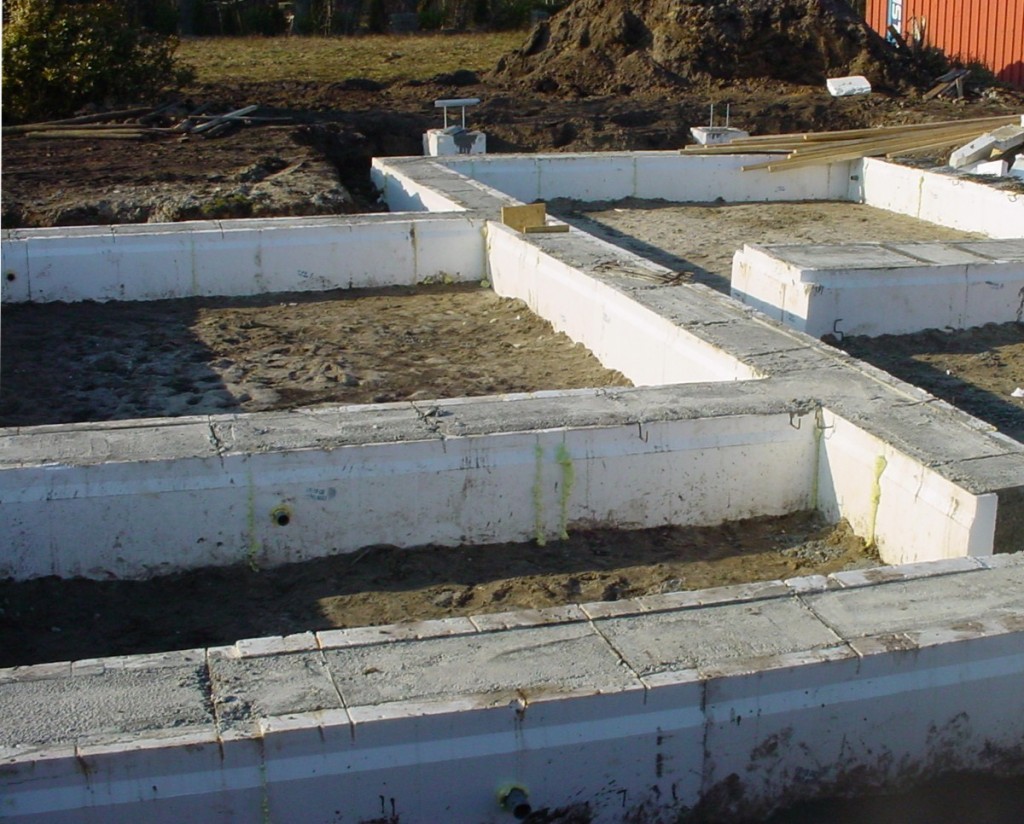

Несъемная опалубка – это довольно дорогой способ гидроизоляции. Зато его долгий срок службы дозволяет говорить о необходимости использования этого метода. А уж вкупе с внутренней дренажной системой такая гидроизоляция будет капитальной и надежной.

Материалы

Чтобы выбрать материалы для ленточного фундамента, надо определиться с технологией. При применении сборных элементов потребуется приобрести:

• бетонные блоки марки ФБС;
• бетонные плиты марки ФЛ;
• кирпич и бетон для заделки отверстий;
• гидроизоляционные материалы;
• теплоизоляционные материалы при необходимости.

Заделка отверстий из кирпича или бетона применяется потому, что полностью выложить подземную стену из типовых блоков практически невозможно. Также бетон и арматура пригодятся, чтобы сделать ленточный бетонный пояс по обрезу опорной части. Железобетонный элемент необходим для связывания всей конструкции в единое целое. Он позволяет равномерно передавать нагрузку от стен на нижележащие части. При необходимости читайте подробную статью о фундаментах из ФБС.

Технология заливки ленточного фундамента подразумевает использование:

• жидкого бетона классов В15—В20;
• арматуры: рабочей, вертикальной, поперечной;
• досок или пенополистирола для изготовления опалубки;
• гидроизоляционных материалов;
• теплоизоляции при необходимости.

Перед тем, как правильно залить ленточный фундамент под дом, потребуется также заготовить сыпучий материал. Используют песок средней или крупной фракции, щебень, гравий или песчано-гравийную смесь. Такая подушка одновременно выполняет сразу несколько функций:

• выравнивает основание под ленту;
• выполняет функцию дренажного слоя;
• предотвращает негативное действие сил морозного пучения.

Лента и монолитная плита фундамента — Клуб Мастеров

Возведение любой постройки начинается с выбора типа фундамента. Основными факторами при этом выступают характеристики грунта на строительном участке и экономические затраты. Основание должно быть прочным и надежным, чтобы построенное сооружение можно было эксплуатировать продолжительное время.

Если строительство планируется проводить на песчаных, плавающих или торфяных почвах, то следует обратить внимание на ленточный фундамент с монолитной плитой. Этот вариант отличается высокой надежностью. Основание такого типа способно выдерживать значительные нагрузки от тяжелых зданий и со стороны грунта.

Выемка грунта

Выемка грунта

Выкопать траншеи легче всего экскаватором, но если такой возможности нет, придется использовать лопаты. В процессе копки нельзя выходить за пределы разметки, при этом стенки траншеи следует постоянно ровнять по вертикали.

Очень важно, чтобы глубина по всему периметру была одинаковой, а дно максимально плоским.

Если почва слишком плотная и поддается с трудом, достаточно углубиться на 40-50 см. После этого по углам траншей и через каждые 2 м на прямых отрезках бурят отверстия под опорные столбы.

Выемка грунта

Этот способ позволяет изготовить надежный прочный фундамент с меньшими затратами, ведь пробурить ямы даже в плотном грунте гораздо легче, чем копать траншею. К тому же, потребуется меньше бетона и арматуры для каркаса. Глубина отверстий под столбы должна быть на 15-20 см больше уровня промерзания, что составляет примерно 1,2-1,5 с учетом глубины траншеи.

Дренаж и песчано-гравийная подушка под фундамент

Внутренний дренаж фундамента

Необходим при высоком уровне пролегания грунтовых вод, его можно определить с помощью проведения геологии, если имеются сомнения в его необходимости. Зачастую для облегченных домов небольшой площади, достаточно поверхностного дренажа, который обустраивается уже после заливки фундамента.

Поземный внутренний дренаж, необходим только при высоком уровне грунтовых вод, в условиях повышенной влажности.

схема внутреннего дренажа фундамента

Подушка для фундамента

Необходима для создания устойчивого и прочного основания для фундамента. Так же, она способствует предотвращению впитыванию влажности фундаментом, поскольку песчано-гравийный слой создает дренажный эффект, по которому влажность не может подниматься вверх, а скапливается только у основания подушки и сосредотачивается непосредственно в грунте.

По технологии песчано-гравийная подушка обустраивается следующим образом:

трамбовка гравийного слоя подушки

Поочередно просыпаются слой гравия и слой песка, до достижения требуемой высоты.

• Просыпается из песка и гравия по всему дну траншеи и ее высота должна составлять от 10 до 30 см, в зависимости от веса будущего здания. Для одноэтажного каменного дома, достаточно 20 см , для легких деревянных домов от 10 до 15 см, в зависимости от используемого пиломатериала материала.
• Первым слоем просыпается гравий или щебень на высоту примерно 5 см.
• Вторым слоем на высоту до 5 см просыпается песок, который разравнивается, проливается водой и утрамбовывается.
• Таким образом, слой за слоем достигается необходимая высота подушки, завершающим слоем должен быть песчаный. Подушку обязательно необходимо хорошо утрамбовать и пролить водой, что бы песок плотно осел между гравием.

песчано-гравийная подушка Признак хорошо утрамбованной подушки – это когда при хождении, не остается углублений на песчано-гравийной поверхности. Во время просыпки, используя строительный уровень, необходимо проверять горизонт, что бы не допустить перекосов в основании.

Видео описание

Как выглядит несъемная гидроизолирующая опалубка, смотрите в следующем видео:

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

• рабочая продольная арматура диаметром от 12 мм и более;
• горизонтальные хомуты – от 6 мм;
• вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

Заливка бетоном: как сделать бетонную смесь самостоятельно.

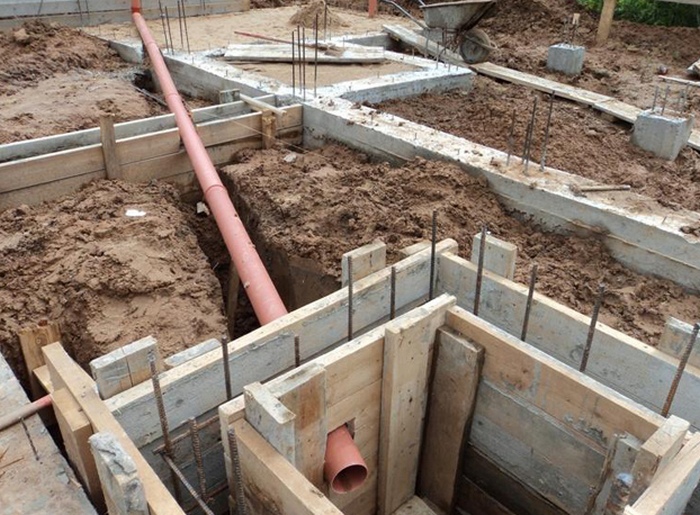

Бетонную смесь заливают в опалубку постепенно слоями толщиной 15-20 сантиметров. Слои должны быть одинаковыми по составу! Затем бетон трамбуют при помощи глубинного вибратора или деревянной трамбовки. Трамбовка поможет избежать пустых мест, что усилит прочность и надежность конструкции.

Можно купить готовую бетонную смесь либо сделать раствор своими руками. Смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавляют водой в размере 60% от цемента. В мороз заливают теплую воду, а в жаркую погоду — холодную. Это ускорит затвердевание.

Ленточный фундамент своими руками пошаговая инструкция.

Кроме того, не забудьте добавить пенетрон, если вы решили использовать это гидроизоляционное средство. При минусовой температуре в смесь добавляют морозоустойчивые вещества в расчете 1,5% от массы цемента. При температуре до -10 градусов подойдет поваренная соль, при более сильном морозе применяют хлористый кальций. Но, как уже отмечалось, заливать бетон лучше в теплое время года.

Залитый бетон накрывают пленкой. Через 4-6 дней снимают опалубку, засыпают фундамент песком или глиной и вновь накрывают пленкой. Пленку желательно оставлять на 2-4 недели, ведь в первый месяц после заливки фундамент набирает 99% прочности.

Если вы не хотите готовить бетонную смесь самостоятельно, раствор можно купить в готовом виде. Крайне важно правильно выбрать бетон, так как качество состава влияет на прочность, надежность и долговечность будущего фундамента и строения.

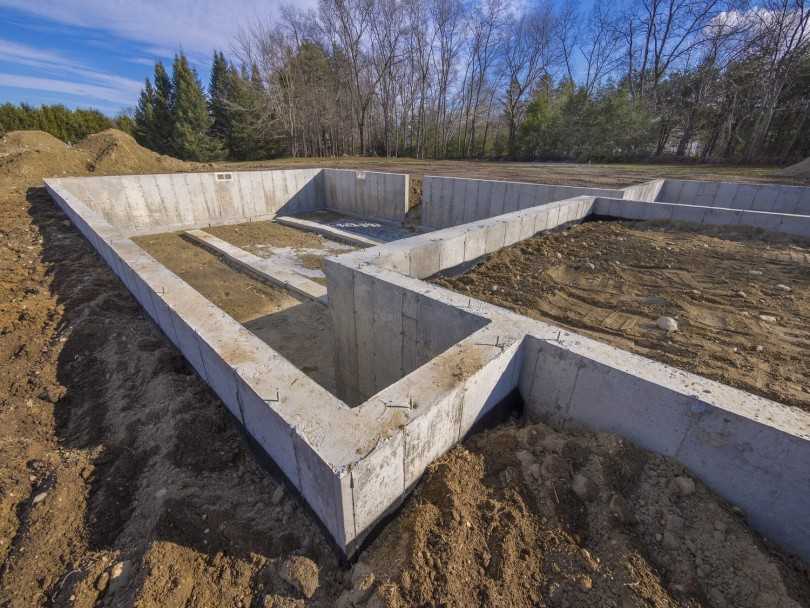

Ленточный фундамент пошаговая инструкция.

Дополнительные документы

Кроме проектной документации, которая прилагается к плану фундаментной основы сооружения, прилагают комплект следующих документов:

• сводную спецификацию с указанием требований к каждому элементу, располагаемому ниже «нулевого» уровня;
• развертку и планировку по монтажу сборных опорных элементов;
• схему, отображающую армирование участка с учетом нагрузочных воздействий объекта на фундаментную основу;
• таблицы, в которых указаны эксплуатационные показатели опорных столбов фундамента;
• сведения о размещении откосов.

Чтобы фундамент получился надежным и долговечным, используют точные расчеты и квалифицированных специалистов. Попытки сэкономить на составлении проекта однозначно приведут к появлению дефектов, которые повлекут за собой финансовые расходы.
