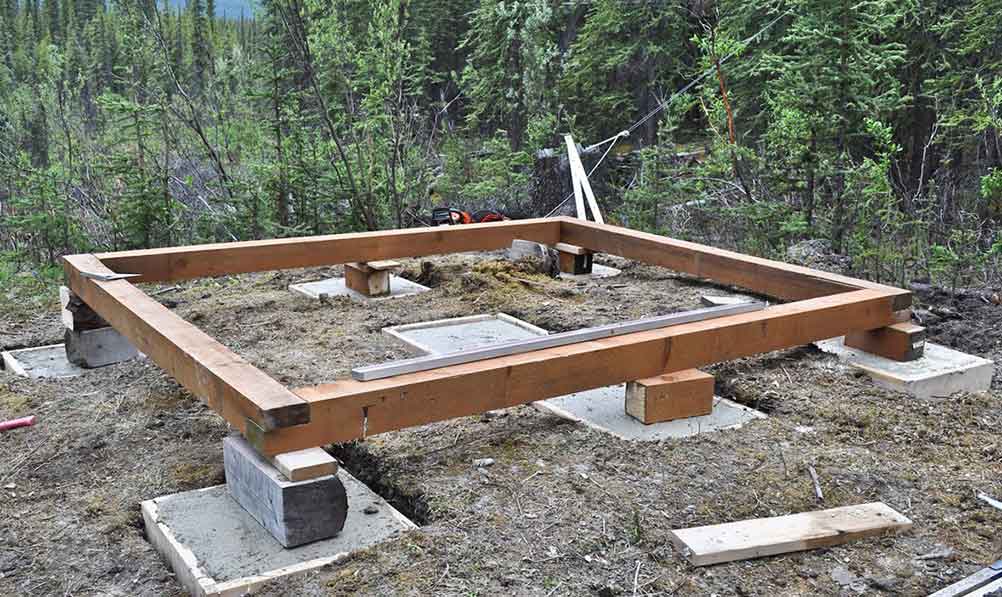

Как возвести столбчатый фундамент под баню?

Особенность основы

Размер ленточного фундамента бани может быть любого вида. На это влияет площадь бани, материал для стен, глубина промерзания земной поверхности. Толщину учитывают по материалу стен. Для ленточного основания под баню обязательны отверстия под вентиляцию.

Ленточный фундамент для бани своими руками устанавливают лишь в тех случаях, когда поверхность земли не сыпучая и грунтовые воды расположены глубоко в почве. Основное критерие ленточной основы — глубина, превышающая уровень замерзания грунта. В тех регионах где грунтовая почва промерзает на невысокой глубине, ленточное основание может быть мелкозаглубленным. Такую конструкцию можно устанавливать для бань разных типов: из кирпича, из бруса, пеноблоков, бревен. Выполнить данный строительный процесс выгоднее своими руками, так цена заливки на ленточный фундамент каркасной бани может занять третью часть от стоимости всего проекта. В сравнении с основаниями других видов, ленточный базис дешевле монолитной конструкции, но дороже столбчатой.

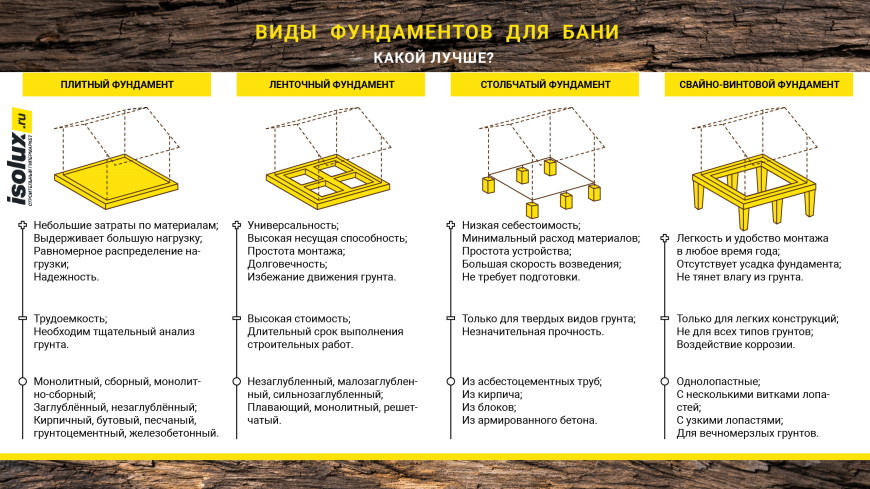

Типы лент для бани

После того как определились с ленточным фундаментом, решаем вопрос из каких строительных материалов будет обустраиваться лента фундамента. Вариантов существует несколько. Дадим краткую характеристику ленточному фундаменту разного типа:

• Обустраиваем фундаменты из кирпичной кладки. В данном случае получаем ленту, которая имеет технологические сложности из-за наличия большого количества швов и процесса кладки;
• использование бута для ленточных фундаментов. В этих случаях используют речной камень, армирование посредством стальных прутьев проводить не нужно. Бут заливают бетоном в стандартном соотношении в зависимости марки используемого цемента М-400 или М-500;
• обустройство ленточного фундамента сборного типа. Это один из самых затратных типов ленточного основания. Обусловлено это высокой стоимостью фундаментных железобетонных блоков;
• ленточные фундаменты, которые обустраиваются посредством несъёмной опалубки. Это одна из новых технологий, мало апробированная специалистами. Поэтому в частном строительстве к возведению зданий с фундаментами данного типа относятся достаточно осторожно. При обустройстве используются специальные полистирольные блоки с замками. Которые устанавливаются по типу обычной опалубки, и заливается бетоном;

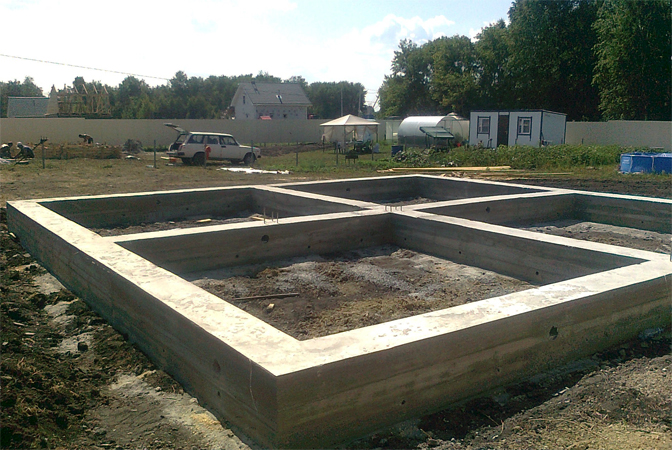

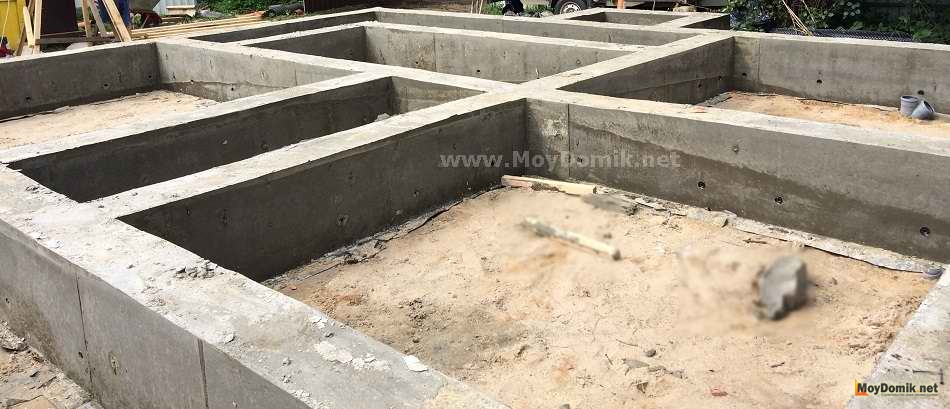

• обычная бетонная монолитная лента. Распространённая ленточная конструкция. По характеристикам прочная, несложная в обустройстве и по затратам более экономичная некоторых других видов. Данный тип основания рассмотрим более подробно и познакомим с процессом, как правильно сделать ленточный фундамент для бани.

Варианты исполнения несущих плавающих конструкций

Если не сильно вдаваться в технические нюансы, это железобетонная плита различной толщины, которая установлена (залита) на плотной подушке из сыпучих материалов. Такой тип оснований используется при:

• Строительстве массивных больших зданий, несущие конструкции которых сделаны из бетона, кирпича или камня;
• При создании заливных фундаментов всех типов, где не используются наполнители. Достаточно для этого использовать гравий или щебень небольшой фракции;
• При возведении зданий на песчаных, глинистых почвах всех типов, а также на грунтах, склонных к сезонным подвижкам (вспучиваниям) через промерзание.

На рисунке схема-чертеж плитного фундамента.

Для возведения таких несущих конструкций необходимо использовать деревянную опалубку. Для уплотнения материала подушки хорошо подойдет классический вибратор, который улучшает качество бетона. Толщина бетонной плиты редко превышает 40 см и в этом ключевое преимущество такого типа основания, т.к. не нужно использовать большое количество готового бетонного раствора. Также стоит помнить, что размеры плиты должны отвечать строго заданным проектным параметрам здания, при этом могут быть немного больше, но не меньше.

Преимущества и недостатки

Ленточные фундаменты по конструктивному типу бывают двух типов:

• монолитные – залитые бетоном полосы с армированным поясом;
• сборные – ленты собранные из железобетонных блоков или красного кирпича.

Оба вида ленточного фундамента представляет собой полосы, проходящие по всему периметру здания, а также под несущими и внутренними стенами. Применяют такие фундаменты для построек из разных материалов, например, для дома из газобетона , шлакоблока и кирпича. Кроме того его применение обоснованно для домов, в которых предусмотрен подвал. Свою популярность ленточный фундамент завоевал благодаря следующим преимуществам:

• Способности выдерживать большие нагрузки. Ленточный фундамент под дом применяется как для легких зданий, так и для домов с тяжелым перекрытием. Использование опор позволяет равномерно распределить нагрузку по всему основанию.
• Возможность построения подвала или цокольного этажа.
• Простая технология возведения, несмотря на трудоемкость работ. Возможность использования доступных материалов, таких как: бетон, арматура, кирпич, камень и др.
• Низкая стоимость.
• Устройство фундамента не требует применения специальной техники.
• Долговечность. Если фундамент заглублен ниже уровня промерзания, то он будет подвержен меньшей деформации и обладает более высокой устойчивостью. В зависимости от выбранного для основания материала срок службы фундамента составляет:
  • кирпич – 30-50 лет;
  • железобетонные блоки – 30-75 лет;
  • монолитные армированные бетонные ленты — до 150 лет.
• При расчете сметы  стоимость ленточного фундамента можно уменьшить за счет выбора более дешевого типа.

Монолитные конструкции

Монолитный фундамент не зависимо от глубины, на которую он заложен,  дает возможность возводить здания любой формы. Это преимущество можно использовать для воплощения, как оригинальных индивидуальных решений, так и типовых  проектов. Кроме того, монолитные фундаменты прочнее сборных и не требуют дополнительной гидроизоляции. Благодаря цельности и глубине конструкции несколько лент фундамента можно использовать в качестве стен для сооружения подвальных помещений.

При возведении монолитного фундамента, например, для теплого энергоэффективного дома , не нужно нанимать дорогую технику, достаточно обычной бетономешалки. Недостатком является высокая трудоемкость работ и большие временные затраты. Кроме того, большое значение для устройства монолитного фундамента, имеет сезонность. Заливка фундамента должна проводиться в теплое время, чтобы конструкция была прочной и надежной. Многие строящихся  объекты компании «КиевНовБуд», строились именно в теплое время года. К недостаткам армированных монолитных ленточных фундаментов можно отнести большой расход материалов: бетона, пиломатериалов, арматуры.

Сборные конструкции

Сборка фундамента из железобетонных блоков дает возможность избежать ошибки при возведении, получить прямые углы, избежать перекоса стен. Преимуществом сборных конструкций является скорость возведения и короткий срок выдержки. В отличие от монолитного фундамента сборный не требует застывания и можно после его возведения сразу приступать к следующему этапу строительства. Об этапах строительства можно узнать из статьи о строительстве дома из пеноблоков .

Главным недостатком сборных фундаментов является высокая стоимость материалов и работ. Кроме того, для возведения потребуется специальная грузоподъемная техника. Железобетонные блоки нельзя использовать для возведения фундамента на пучинистых грунтах, так как движение почвы может вызвать деформацию конструкции, которую невозможно укрепить армированием. Блоки не обладают такой прочностью как монолитные бетонные ленты. Блочные соединения нуждаются в дополнительной гидроизоляции, чтобы избежать проникновения воды между стыками блоков.

Начало устройства: анализ грунта и разметка

Строительные работы, связанные с изготовлением фундаментов, всегда начинаются с анализа грунта на участке, где предполагается возведение объекта. Причем, это не зависит от того, хотим мы соорудить фундамент для забора или для двухэтажного дома. Анализ грунта может проводиться на основе данных геологических исследований, которыми занимаются специализированные изыскательные организации. Но далеко не всегда такая информация есть и приходится изучать грунт самостоятельно.

Обычно перед строительством разрабатывают скважину, ведь без постоянного источника воды нормальное проведение строительных работ просто немыслимо. При бурении скважин вы сможете отобрать пробы грунта на различной глубине. Если подвод воды на участок осуществляется как-то иначе, придется пробурить скважину или выкопать шурф.

Чтобы оценка грунта была как можно точнее, глубина шурфа (или скважины) должна быть на 50-70 сантиметров больше глубины промерзания грунта. На схеме ниже изображена карта промерзания грунтов, по которой можно географически определить примерную глубину промерзания, отталкиваясь от которой дальше проводить исследования.

Далее важно измерить глубину насыпного и почвенного слоев – в качестве основания даже для мелкозаглубленного фундамента они не подходят ввиду их малой несущей способности. При последующем устройстве эти слои убирают, оставляя в качестве основания пласты грунта: пески, супеси, глины или суглинки – которые скрыты под самым верхним слоем почвы. При анализе грунта станет понятно, какими характеристиками он обладает и какова расчетная площадь подошвы. Более подробно о том, как проводить расчет, мы поговорим в отдельной статье.

Важное свойство грунта, которое нельзя игнорировать – его способность вспучиваться в холодную пору года. Все дело в замерзающей воде, которая, как известно, при этом увеличивается объеме. По этой простой причине все мелкопористые грунты на всю глубину промерзания вспучиваются. При устройстве ленточного фундамента основная задача состоит в том, чтобы либо сделать ставку на равномерное вспучивание по всей площади основания дома (тогда сооружение вместе с подземной частью будет равномерно подниматься зимой и опускаться по мере отмерзания грунта в теплую пору года), либо сделать так, чтобы фундамент опирался на непучинистые слои грунта (сюда относятся отдельные виды крупно- и среднепористых грунтов, а также слои грунта, которые находятся ниже линии промерзания). В ряде случаев пучинистый грунт заменяют слоем песка или гравия, который впоследствии смачивают и плотно утрамбовывают. Нередко вместо ленточных возводят так называемые столбчато-ленточные фундаменты, которые, как видно из названия, сочетают в себе преимущества двух типов.

К пучинистым грунтам в первую очередь относятся пылеватые и мелкозернистые пески, к условно пучинистым – глинистые грунты, меняющие свои показатели при их насыщении водой. Песчаные, скальные и обломочные грунты – идеальные основания для возведения ленточного фундамента.

Стоит уделить внимание и уровню грунтовых вод. При высоком уровне в большинстве случаев необходимо позаботиться о создании дренажной системы, служащей для отвода воды. После проведения всех вышеперечисленных работ, вполне может оказаться, что в вашем случае целесообразно строить не ленточный, а свайный фундамент или фундамент на винтовых сваях о которых мы говорили в отдельных статьях.

Разметка фундамента

Само собой разумеется, перед разметкой необходимо расчистить участок от высокой травы и мусора. Предполагается, что на данном этапе у нас уже есть чертеж, на котором изображены основные параметры будущего фундамента. Простейший чертеж можно изобразить следующим образом.

Имея на руках столь незамысловатую схему, можно приступать к его разметке на участке. Для этого можно использовать собственноручно изготовленные колышки и леску. Так же нам понадобится рулетка для измерения. Но при наличии минимального набора инструментов, самая сложная задача состоит в создании прямого угла. Для проведения данной процедуры существует множество способов, мы воспользуемся одним из них.

Сначала вбиваем один колышек 1, отмечающий первый из углов дома, далее отмеряем необходимо расстояние до вспомогательного кола 2, вбиваем его и натягиваем между двумя кольями леску. Далее от вспомогательного колышка отмечаем такое расстояние А, чтобы длина отрезка между точками 1-3 соответствовала размерностям внешней стороны фундамента на чертеже, например 6000 мм. Вбиваем кол в точке 3 – это второй угол нашего будущего дома. От него еще раз откладываем расстояние А на отрезке 3-4, вбиваем кол в точке 4. Нам необходимо получить отрезок 3-5, который является еще одной внешней стороной нашего фундамента. Он же – высота равнобедренного треугольника 254. Для того чтобы восставить высоту из точки 3, нам необходимо узнать длину B, которая соответствует стороне равнобедренного треугольника 254 и одновременно гипотенузе прямоугольных треугольников 253 и 354.

B = Квадратный корень суммы возведенных в квадрат размеров А и 35 (размер стороны по чертежу). Нашли длину B, отложили ее из точек 2 и 4. Точка пересечения – вершина нашего треугольника 254 и одновременно искомая точка 5, являющаяся третьим углом дома. В прямоугольнике достаточно отложить один перпендикуляр, остальные прямые углы возводятся просто исходя из параметров фундамента: из точки 1 откладывается отрезок длиной 35, из точки 5 – длиной 31. Точка их пересечения – 4 угол фундамента. Внутренняя разметка проводится аналогично. Подчеркнем, что разметка  на участке должна проводиться крайне осторожно и точно, ведь от нее зависит соответствие проекту. Прямоугольность форм можно проверить путем измерения диагоналей прямоугольников – они должны быть равны друг другу.

Основные виды ленточных фундаментов

Этот тип основания имеет ряд разновидностей:

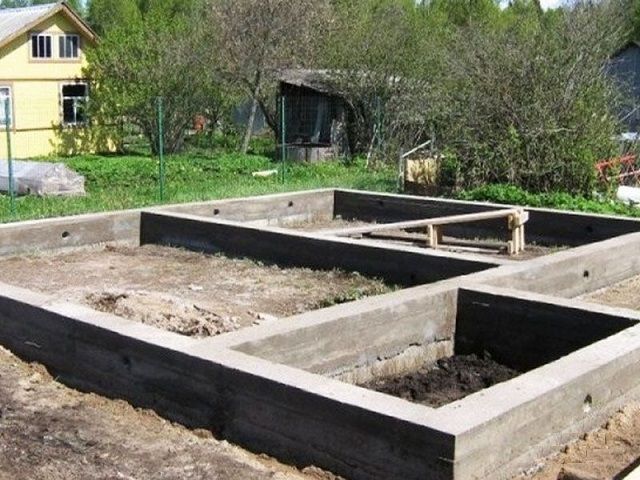

1. Монолит: лента, представляющая собой залитый в опалубку периметр здания. Монолит делается из бетона с арматурой, которая служит для укрепления смеси; при этом размер ячейки ленточного фундамента по правилам должен быть равен 40 см. Для создания ленты требуется аренда бетононасоса, но в случае, если работа делается самостоятельно, можно сэкономить и обойтись бетономешалкой.
2. Сборная конструкция: в этом случае лента делается из блоков, которые укладываются по периметру, а места их скрепления промазаны цементом.

• мелкозаглубленный – его нижняя часть расположена над уровнем промерзания грунтов;
• заглубленный – нижняя часть расположена под уровнем, по которому происходит грунтовое замерзание.

Достоинства и недостатки такого основания

К плюсам ленты относятся следующие пункты:

1. Небольшие затраты по материалам. Один из главных признаков, которым обладают ленточные фундаменты – размеры, которые достаточно невелики, и потому в сравнении с монолитной плитой стройматериалов потребуется значительно меньше.
2. Возможность выдерживать большую нагрузку: лента способна служить отличным основанием как под легкий каркасный дом, так и под коттедж из кирпича или блока, который имеет несколько этажей.
3. Легкость возведения, а также высокая скорость. На заливку или установку готовых элементов требуется максимум пара дней, если речь идет о монолите, то сохнет он менее месяца.
4. Возможность создать своими руками.

Что касается минусов, то они следующие:

1. Необходимость тщательного анализа грунта.
2. Зачастую для создания требуется техника и рабочие.
3. Большой вес общей конструкции, который провоцирует неравномерную усадку.

Размер ленточного фундамента: основные требования

Выводы

Ленточный фундамент, плюсы и минусы которого делают его одним из наиболее недорогих, но качественных оснований для дома, считается весьма распространенным в строительстве зданий разного назначения.

Его параметры могут отличаться, однако то, что необходимо вычислять особенно досконально для ленточного фундамента – размеры.

ГОСТ 13580-85 определяет габариты плит для ленты, а что касается монолита, то его длина, ширина, глубина и высота зависят от разновидности ленты, материалов для будущего дома, а также того, на каком грунте происходит строительство.

И в заключении, как обычно, видео по теме:

 Выбираем тип фундамента

Чтобы строение было прочным и надежным, прослужило долго, не требуя постоянного ремонта, стоит тщательно подойти к выбору типа фундамента. Независимо от типа материала стен, долголетие и целостность здания зависит от правильно устроенного основания.

Делая выбор, следует оценить факторы, влияющие на надежность основания:

• тип грунта на месте строительства;
• глубина залегания грунтовых вод;
• нижний предел сезонного промерзания почвы;
• перепады высот на площади застройки;
• физические данные будущего дома: расчетный вес и площадь.

Почему важны все эти данные? Ответ прост – физика. Легкое здание на мощном фундаменте, пучинистые почвы выдавят наружу в период дождей или промерзания. Это произойдет, потому что почва будет увеличивать объем — а значит, сильнее оказывать давление на подземные стены строения.

Тип грунта

Важно понимать, что на тип фундамента огромное влияние оказывает вид почвы на участке застройки. Кроме разновидности основы, данный фактор влияет и на глубину заложения фундамента. Чтобы правильно рассчитать размер траншеи, следует определить тип грунта. В таблице описаны типы почв, виды грунта и глубина промерзания.

Данная условная градация принята для проверки прочности оснований зданий и сооружений:

Коэффициент морозной пучинистости выводится из данных по уровню влажности грунта и нахождения грунтовых вод на момент начала промерзания почвы.

Рельеф участка

Кроме того, при выборе основания важно учитывать ровность и степень однородности рельефа. Участки с небольшим уклоном, следует выровнять. Если такой возможности нет, то расчётной точкой для глубины заложения принимается нижний уровень участка.

Например: Согласно типового проекта под двухэтажный коттедж, планируется к устройству заглубленный ленточный фундамент высотой 1,8 м. Разница высот на участке застройки составляет 0,7 м. Таким образом, роется траншея глубиной 1,8 м на нижнем уровне и 2,5 м на высоте. При этом, низ траншеи должен иметь четкую линию горизонта исходя из нижней точки.

Ленточный фундамент на участке с небольшим уклоном

Если на участке наблюдаются большие высотные перепады, то ленточное основание устроить будет довольно сложно. В таких ситуациях выбирается либо смешанное основание, либо свайное.

Обратите внимание! Расчетные данные по весу здания, следует запросить у проектной организации. Самостоятельно производить вычисления габаритов основания, не имея строительного образования, не рекомендуется. Для приблизительного расчета можно воспользоваться онлайн калькулятором.

Виды фундаментов для погреба

Для строительства погребов используется в основном 2 вида фундаментов:

• ленточный;
• монолитная плита.

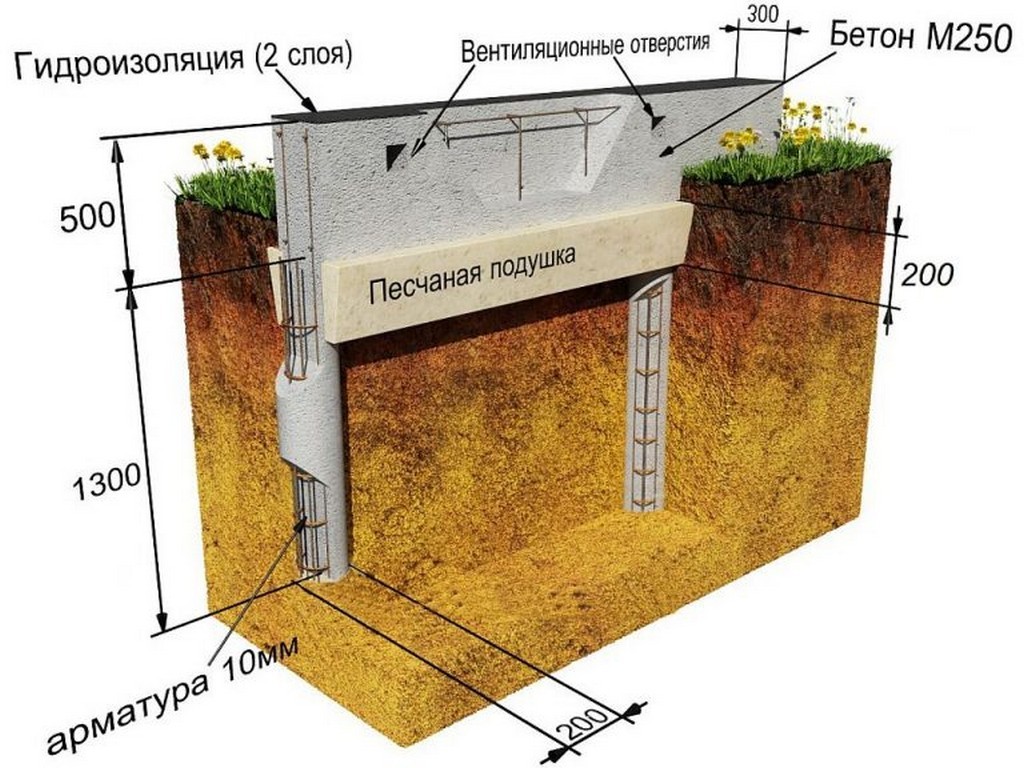

Ленточный фундамент в разрезе.

Ленточный тип фундамента применяют в тех случаях, когда почва твердая, а грунтовые воды находятся на большой глубине и никак не угрожают погребу.

Фундамент из монолитной плиты.

Монолитная плита используется в тех случаях, когда почва мягкая и грунтовые воды располагаются близко к поверхности. Также, монолитный вариант применяют, когда необходимо построить погреб в доме с ленточным фундаментом при уже готовом жилом строении.

Возведение ленточного фундамента

Для сооружения фундамента ленточного типа потребуется следующие строительные материалы:

• чистый речной песок;
• цемент марки не ниже М300;
• ребристая арматура диаметром 8-10 мм;
• проволока для обвязки арматуры;
• щебень мелкой или средней фракции.

Перед началом строительства необходимо заранее подготовить нужный инструмент:

• лопата для рытья траншеи;
• измерительная рулетка;
• водяной уровень;
• плоскогубцы для проволочной обвязки;
• бетономешалка;
• болгарка для подрезки металлических прутьев.

Итак, процесс возведения фундамента:

1. Для небольшого погреба с размерами 3х3 метра, по периметру готового котлована вырывается траншея глубиной в 30-40 см и шириной в 20-30 см в зависимости от используемого материала для возведения стен. На дно траншеи насыпают речной песок с толщиной слоя в 5-7 см и плотно его утрамбовывают. Следом засыпают слой щебня на 5-7 см и плотно утрамбовывают в песок.

Таким образом, мы создаем своими руками специальную подушку, которая обеспечит равномерное высыхание фундамента и будет служить препятствием для проникновения влаги к нижней его части.

Подушка для фундамента из щебня.Армированный каркас для ленточного фундамента.

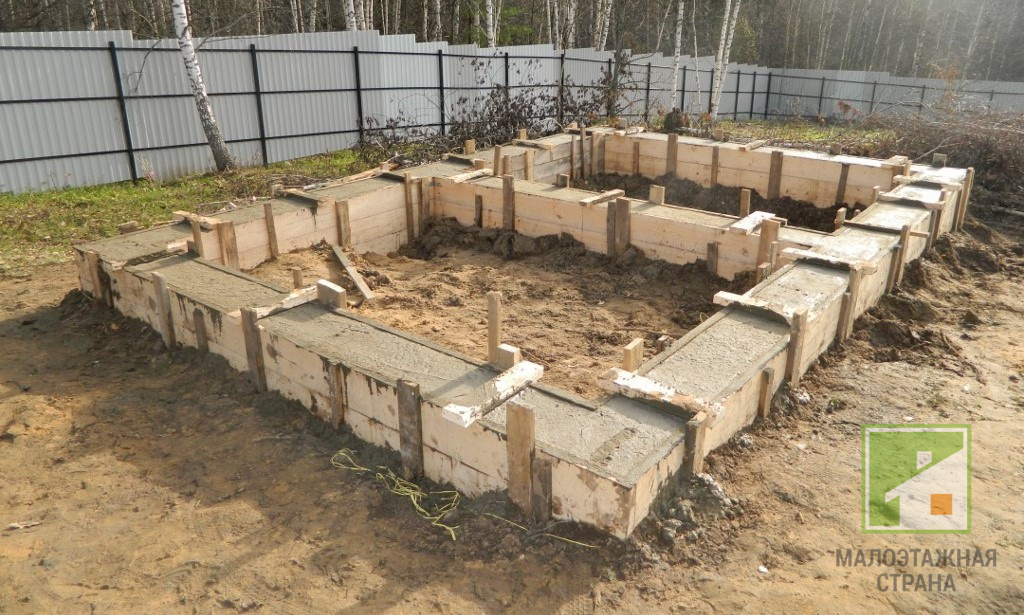

1. После того как каркас готов, сооружается опалубка из досок или деревянных панелей, которая придаст форму заливаемому бетону. Если почва твердая, и вы выкопали траншею с ровными стенами, то опалубку устанавливать не обязательно, поскольку для ее изготовления дополнительно потребуются доски или деревянные панели, за счет чего общая цена такого фундамента немного вырастет.

Опалубка из досок под фундамент.

1. Металлический каркас не должен лежать на земле, а должен располагаться четко по центру фундамента. Для поднятия каркаса и его фиксации между стенами траншеи используйте кирпичи или камни. После того как армирование надежно закреплено, можно заливать бетон. Вся траншея должна быть залита одновременно не допуская высыхания отдельных слоев бетона. Раствор можно делать максимально жидким, поскольку в таком состоянии он будет равномерно распределяться в горизонтальной плоскости. После заливки, оставляем фундамент на 4 недели, за это время он достаточно затвердеет для возведения кирпичных стен.

Заливка бетона на фундамент.

Возведение монолитного фундамента

Фундамент в виде монолитной плиты возводить немного проще, чем ленточный, однако требуется значительно больше раствора для его изготовления и соответственно вырастает цена.

При мягком и неустойчивом грунте с высоким уровнем грунтовых вод, именно такой фундамент является идеальным решением, поскольку препятствует проникновению воды в подвальное помещение и служит надежным основанием для стен погреба.

Для создания монолитной плиты нам потребуется:

• бетономешалка;
• речной песок и цемент марки не ниже М100;
• ребристая арматура для создания каркаса;
• монтажная проволока для соединения прутьев арматуры;
• деревянные панели для создания опалубки;
• щебень средней или крупной фракции.

Совет! Бетонная плита предполагает углубление котлована на 40-50 см ниже расчетной высоты самого погреба. Строительство такого фундамента рекомендуется проводить в летнее время года, поскольку именно летом выпадает наименьшее количество осадков и грунтовые воды находятся на низком уровне.

Перед созданием монолитной плиты необходимо максимально выровнять дно котлована, удалить строительный мусор и дать почве просохнуть.

1. На дно котлована насыпают слой песка в 5-8 сантиметров, потом слой щебенки толщиной в 10 см и тщательно все утрамбовывают. Такая подушка сооружается с целью создания надежного основания для бетонной плиты и предотвращает воздействие грунтовой влаги на ее нижнюю часть. Если залить бетон без защитной подушки, то верхняя часть плиты будет высыхать быстрее, чем нижняя, что в итоге приведет к появлению трещин, которые будут пропускать грунтовые воды в помещения погреба.

Армирующий каркас для фундамента из монолитной плиты.

1. Следующим этапом начинается сооружение армирующего каркаса. Важно соблюдать расстояние между армированием и подушкой, поскольку каркас не должен лежать на земле. Металлические прутья укладываются по всей площади фундамента крест на крест в два ряда. Оба ряда соединяют между собой вертикальными прутьями, таким образом, чтоб нижний ряд находился в 5-7 сантиметрах над подушкой, а верхний ряд на расстоянии 5-7 см ниже предполагаемой поверхности бетонной плиты. Ячейка между прутьями должна составлять не более 20 см.
2. После создания каркаса, по краям котлована выстраивается опалубка из деревянных плит. Плиты можно устанавливать вплотную к стенкам котлована или привязать металлической проволокой к установленному армирующему каркасу. Плиты должны на 5-10 см быть выше уровня плиты.

Опалубка стен и лестницы.

1. Далее заливается бетонная смесь по всей поверхности. При приготовлении бетона своими руками в бетономешалке, старайтесь не делать больших перерывов между порциями заливки, поскольку такой фундамент должен заливаться сразу и в полном объеме. Для предотвращения образования пустот или воздушных пузырьков, желательно воспользоваться специальным электровибратором, который можно взять в аренду.

Совет! Для залитой плиты необходимо 5-6 дней, чтобы бетон набрал достаточно прочности для начала возведения стен подвала. В первые несколько дней, стяжку рекомендуется опрыскивать водой для равномерного высыхания нижней и верхней части бетонной плиты.

СНиП: информация для застройщика

Устройство пола по линии грунта будет эффективным, если придерживаться рекомендаций СНиП от 2011 года. В документе указан ряд условий, при которых технология будет оправдана:

1. Проведение гидроизоляционных работ. Оптимальный материал – экструдированный пенополистирол, размещенный под подошвой постройки. Вспененные плиты способствуют сохранению геотермального тепла.
2. Выбор оптимальной толщины слоев. Необходимость создания конструкции, ее толщина зависят от уровня подпочвенной влаги, нагрузки строения и возможности обогрева. При УГВ меньше 2 м песочную подсыпку не используют, а черновую стяжку заменяют проливкой щебня. Нагрузки более 0,2 т/ 1 м2 предусматривают армирование проволокой 4 мм в диаметре.
3. Наличие дренажной системы. Прокладка дрен требуется при высоком уровне грунтовых вод. В частном строительстве для отвода паводковой, грунтовой или талой воды используют ливневку.
4. Обратная засыпка нерудными сыпучими материалами (20 см песка и столько же щебня) с последующей утрамбовкой предотвратит проседание фундамента.
5. Укладка геотекстильной ткани актуальна только при обустройстве фильтрующих коммуникаций или дренажа. В противном случае грунт не уплотнится, нарушив прочность фундамента.

Технология ленточного основания – оптимальна для дачного строительства. Она минимизирует расходы на выполнение каждого слоя пирога, увеличивает сроки эксплуатации дома, ремонтопригодна и надежна.

Введение

Если Вы строительством не занимались и участок Вам не знаком, то характеристик грунта Вы не знаете, однако, узнать их будет довольно просто даже для непрофессионала. Для этого выкапывается ямка глубиной от полуметра до полутора. Конкретнее это будет зависеть от уровня залегания грунтовых вод.

Если в полученной ямке Вы обнаружите торф, песок, заболоченную землю, то это свидетельствует о слабости грунта и о том, что фундамент следует выбрать либо плитный, либо свайно-винтовой, то есть тот, который отличается повышенной долговечностью и надежностью. Также допустима ленточная конструкция на укрепленной песчаной подушке. Но тут крайне важно создать монолитный фундамент, потому как блочный вариант будет попросту ненадежным.

Если же в составе почв Вы обнаружите много глины, суглинка, гравий, средней фракции песок, то плотность подобного грунта будет средняя, а это значит, что возможно выбирать ленточную или же столбчатую разновидности фундамента. Такого плана основы идеально подойдут для бань абсолютно любых видов.

В том случае, если в грунте будут явно заметны кварц, довольно плотный песок мелкой фракции или скалистые породы, то для такой устойчивой почвы великолепно подойдет совершенно любой тип фундамента.

После внимательного изучения почв последует выбор материалов. Если Вы предпочитаете кирпичи, пеноблоки, натуральный или же искусственный камень или другой материал, представляющий из себя крупные камневидные элементы, то фундамент в таком случае обязан быть ленточного или же плитного типа.

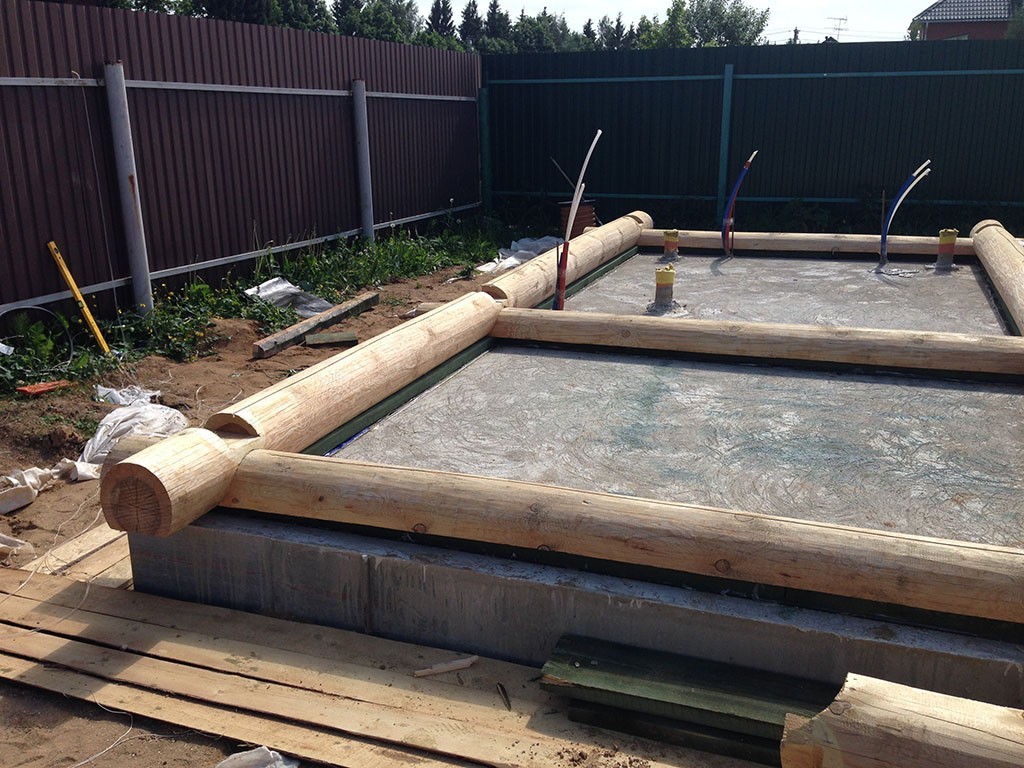

Если в качестве материала Вас привлекают брус или бревна, то целесообразно остановиться на столбчатой конструкции. Однако если участок отличается слабыми почвами, то лучше выбрать винтовой фундамент.

На винтовых сваях

Они применяются, в основном, в военном строительстве из-за быстроты монтажа и возможности не использовать специальные механизмы. Стоимость такого типа постройки достаточно низкая.

На настоящий момент, именно благодаря этому аспекту, этот фундамент приобретает все большую популярность в обычном малоэтажном строительстве. Винтовые сваи, по своей сути, являются стальными трубами со сварными наконечниками. Они монтируются сверху с помощью оголовка. Еще одна специфическая характеристика, которую следует отметить — необычайная прочность конструкции и сопротивление значительным нагрузкам.

Этапы возведения

Далее мы пошагово расскажем о том, как возводится ленточный фундамент.

Траншея

Выбрав ровную площадку, где будет располагаться дом, приступают к разметке траншей на местности.

Предварительно можно спланировать участок с помощью легкой техники, трактора, мотоблока. Незначительные возвышенности и впадины выравниваются обычной лопатой.

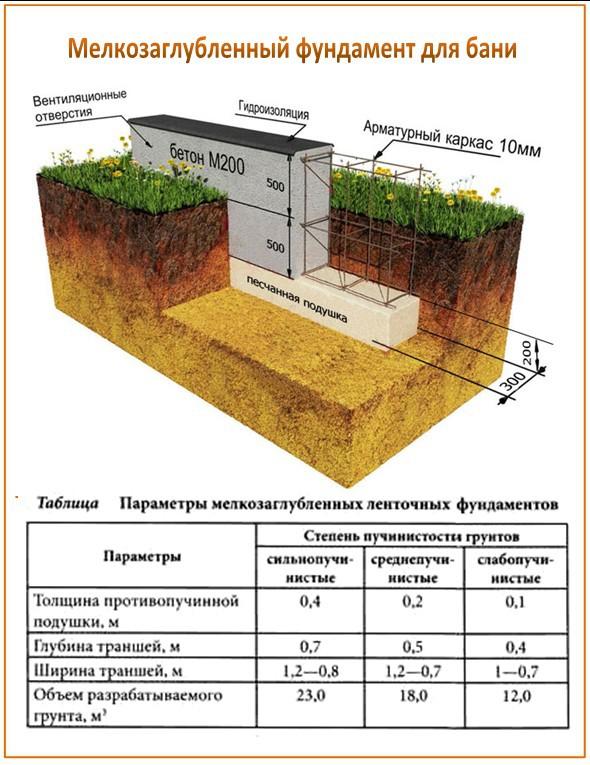

Мелкозаглубленный ленточный фундамент на глинистой почве, суглинке, каменистом грунте будет выполняться лучше, чем на песчаных и черноземных грунтах. Чтобы исключить осыпание, заиливание траншеи во время проливных дождей, траншею накрывают геотекстилем. Дополнительно он предохранит ее от прорастания сорняков, мелкой поросли деревьев и кустов.

На дне траншеи МЗЛФ формируется уплотнительная подушка. Ее размеры: общая глубина в 35 см будет достаточной для придания основанию необходимых прочностных характеристик. Вся глубина фундамента будет равняться 50 см. Ширина траншеи под стенки здания толщиной два кирпича должна составлять 60 — 80 см. Для создания подушки на дно траншеи насыпается однородный слой песка толщиной 20 см.

Песчаную прослойку необходимо тщательно утрамбовать и пролить водой до полного промокания. Сверху на песок насыпать щебень мелкой фракции толщиной слоя 20 см. Тоже пролить водой и утрамбовать. С целью создания гидроизоляционной прослойки ленточного мелкозаглубленного фундамента, сверху на гравий необходимо раскатать полосу рубероида, сложенную вдвое.

Закончив подготовку траншеи, следует с помощью уровня проверить плоскость выполненной подушки. Она должна быть строго горизонтальной. В выкопанную траншею устанавливается опалубка из деревянных, металлических, пластиковых щитов.

Опалубка

Их закрепляют с помощью распорок в траншее, фиксируя проволочными перегородками между собой.

Залив бетон, дождавшись его полного застывания, щиты демонтируют, проволоку внутри бетона оставляют, откусывая кусачками.

При отсутствии щитовой опалубки ее можно изготовить самостоятельно из досок, листового металла, плоских шиферных либо пластиковых листов. Доски сбиваются гвоздями с шагом соединения 80 см. Деревянные щиты фиксируются на основании подпорками либо опорными брусьями сечением 50 х 50 мм. Брусья ставятся через каждые 70 см. Установив опалубку на место, ее необходимо накрыть листами пергамина либо полиэтилена.

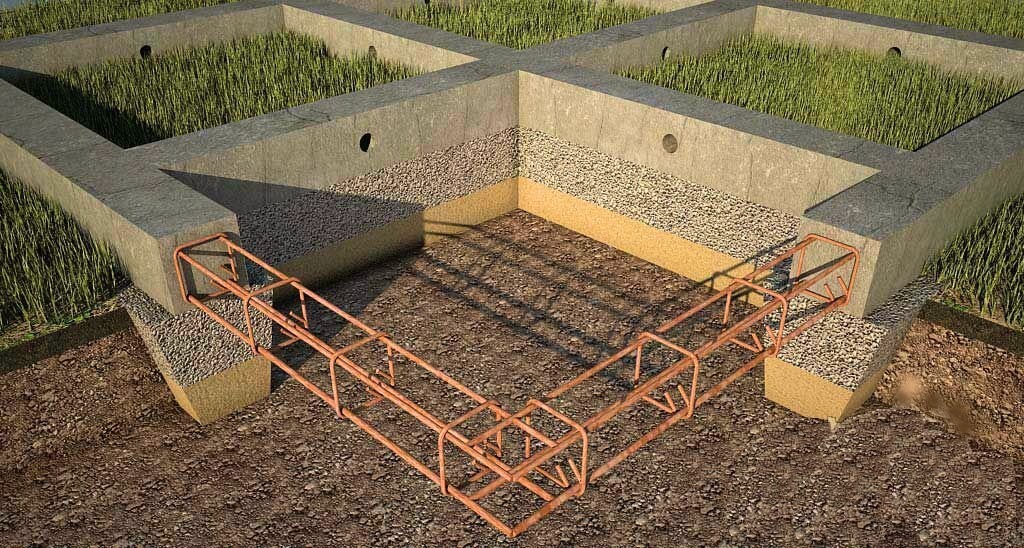

Армирование

Качественное армирование является залогом монолитности, долговечности всей его конструкции, надежной службы на многие годы. С этой целью сооружается каркас из стальной арматуры.

Необходимо выбрать арматурные прутья диаметром 14 — 18 мм. Длина может быть самой разной. Специалисты в сфере строительства рекомендуют использовать арматуру длиной от 2 — х до 5 — ти метров. Расчет такой: чем длиннее арматурные прутья, тем меньше соединений в конструкции сеток, а значит, тем выше прочность структуры основания. Формируется каркас, сетки из арматуры укладываются на подушку по всему периметру подготовленной траншеи.

Внутри сеток изготавливается скелет из прутьев арматуры меньшего диаметра. Для этого используется арматура сечением 10 мм. Между собой прутья соединяются мягкой проволокой методом скручивания. С этой целью предварительно заготавливаются отрезки стальной отожженной проволоки длиной 30-40 см. Они откусываются кусачками и раскладываются по периметру траншеи.

Заливка бетона

Подготовка

Собственноручно замешанный бетон наиболее качественный, прочный, долговечный. Для его изготовления необходимо приобрести ингредиенты: цемент марки не ниже М400, щебень, лучше крупных фракций для более сильного сцепления, песок, вода. Соблюдать пропорцию: цемент – 1 часть, песок – 3 части, щебень – 5 частей, вода – 1 часть. Тщательно перемешать, использовать в течение 3 часов.

Хорошо замешанный до однородного состояния бетон заливается в подготовленную траншею. Во избежание пустот, воздушных пузырей, камер, смесь уплотняется после заливки. Эта операция может выполняться двумя способами. Ручной трамбовкой или вибрирование специальным вибропрессом.

Жидкий бетонный состав заливается  не весь сразу. Он добавляется по мере утрамбовки, чтобы полностью уплотнилась вся глубина залитого слоя.

 Засыпка и утрамбовка

Армирование и заливка бетона.

Установка опалубки для ленточного фундамента пошаговая инструкция. Армирование ленточного фундамента является обязательной процедурой, от правильного выполнения которой зависят прочностные характеристики всей конструкции. В качестве арматуры применяются металлические стержни толщиной 8-12 мм. Они нарезаются отрезками требуемой длины и укладываются вдоль и поперек фундамента. Если глубина основания составляет более 40 см, то прутья нужно монтировать еще и вертикально (рис. 4).

Для связки арматуры сварку использовать не рекомендуется, потому что такие соединения являются очагами коррозии.

Прутья крепятся к опалубке и соединяются между собой стальной проволокой. Сварочное соединение применять не рекомендуется, так как это со временем приведет к коррозии металла и ухудшению механических свойств основания. После того как с армированием покончено, можно начинать замес и заливку бетонного раствора. Для удаления из него пузырьков используют вибрационную машинку или уплотняют залитую смесь деревянным бруском. Верхний слой смеси выравнивают правилом или мастерком.

Через 10-15 дней после завершения работ деревянная опалубка разбирается, после чего внешние стенки фундамента обрабатываются жидкой или пленочной гидроизоляцией. Это позволит защитить основание от разрушающего воздействия грунтовых вод. На последнем этапе работ выполняется обратная засыпка с помощью песка.

Выбор места или с чего начать строительство

Размещение бани на участке

Начинать строительство бани, где придется категорически запрещено.

Очень важно учесть уровень грунтовых вод, специфические особенности почвы участка, на котором предполагается строительство.

В идеале земля должна быть однородной по составу, и достаточно плотной.

В местах, где грунт характеризуется высоким уровнем вспучиваемости, неоднородный по составу или сползает, начинать строительство бань недопустимо.

Нужно обязательно проводить исследования на глубину грунтовых вод и промерзание грунта.

Несущая основа (фундамент) должна быть заложена глубже уровня промерзания на 30 см, чтобы избежать смещения постройки и разрушения ее в дальнейшем.

Определяем характер грунта

Анализ грунта при возведении любого строения считается обязательным условием. Для этого выкапывается несколько ям в разных местах участка и внимательно изучается пластование слоев грунта. Глубина выкопанной ямы должна быть до уровня глубины промерзания и не меньше.

Важные моменты при закладке фундамента

Возведение основы для бани из блоков требует строго выполнения следующих условий:

• Выбор типа фундамента
• Учет несущей нагрузки строения, расчет сопротивления грунта
• Определить место расположения печи и подземные коммуникации для бани.

Глубина промерзания грунта

Значение ГПГ (глубина промерзания грунта) – параметр очень важный, особенно на площадках с пучинистой почвой. Именно он при промерзании увеличивается в объеме, воздействуя на подземную часть фундамента. Иными словами, выталкивает его наружу.

Технология возведения

Монолитные плитные фундаменты, как правило, возводятся на сложных грунтах, и поэтому к их проектированию и строительству, а также к материалам, предъявляются самые жесткие требования, которые регламентируются такими нормативными документами: СНиП –87 и СП 50–101–2004.

Строительство всех монолитных плит производится по одной схеме:

• Создание проекта.
• Разметка на площадке контуров будущего сооружения.
• Подготовка почвы к возведению фундамента.
• Прокладка в грунте инженерных коммуникаций (канализация, вода, и.т.д.).
• Устройство песчано-гравийной подушки нужной толщины.
• Настил теплоизоляционного слоя с его последующей гидроизоляцией.
• Создание арматурного каркаса.
• Сборка и тщательный крепеж опалубки.
• Заливка «подошвы» бетоном.

Если вы решили возводить монолитный плитный фундамент, то действовать нужно по той же схеме.

Выводы

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах. Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Возведение любой постройки начинается с выбора типа фундамента. Основными факторами при этом выступают характеристики грунта на строительном участке и экономические затраты. Основание должно быть прочным и надежным, чтобы построенное сооружение можно было эксплуатировать продолжительное время. Если строительство планируется проводить на песчаных, плавающих или торфяных почвах, то следует обратить внимание на ленточный фундамент с монолитной плитой. Этот вариант отличается высокой надежностью. Основание такого типа способно выдерживать значительные нагрузки от тяжелых зданий и со стороны грунта.

Армирование

Итак, что об этом необходимо знать? Как уже упоминалось ранее, арматура для ленточного фундамента должны быть в диаметре не менее 12 миллиметров. Из нее варятся объемные каркасы, которые устанавливаются внутрь опалубки в несколько рядов. Как правило, хватает двух, однако можно монтировать и большее количество. Внутри каркаса арматура дополнительно укрепляется прутами толщиной около 10 миллиметров. Это позволяет значительно повысить прочность конструкции, благодаря чему фундамент сможет выдерживать большие нагрузки и прослужит намного дольше. При этом поперечные стержни лучше сажать не на сварку, а крепить специальными пластиковыми фиксаторами или стальной проволокой, чтобы они были немного подвижны и не разрушили основание. Каркас должен быть плотно прижат к опалубке, слегка впиваясь в утеплительный материал.

Сколько арматуры нужно для армирования ленточного фундамента? Точное количество будет указано в расчетах, которые проводили проектировщики при геодезическом исследовании. Самостоятельно определить его вы не сможете, поскольку здесь нужно учитывать множество факторов, таких как тип строения, создаваемая нагрузка, устойчивость почвы, сейсмическая активность региона и многие другие.

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП , где описаны все меры по защите МЗЛФ на сложных грунтах.

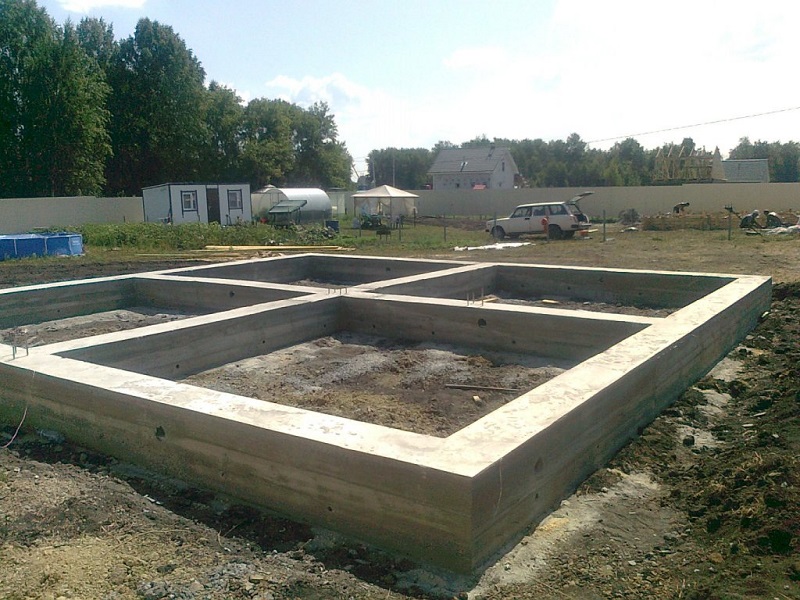

Преимущество и недостатки монолитных конструкций

Монолитные ленточные опоры независимо от глубины заложения позволяют возводить здания любой формы. Такое преимущество используют для решения нестандартных задач. Например, для строительства домов с трапециевидными и полукруглыми эркерами или обустройства террас со сложными линиями. По сравнению со сборным фундаментом монолитная лента гораздо прочнее. Она не имеет щелей не требует дополнительной гидроизоляции. А глубина и цельность конструкции позволяют при строительстве использовать любую из полос в качестве одной или двух примыкающих стен для сооружения подземного помещения.

Они не требуют использования дорогой строительной техники. Достаточно иметь бетономешалку и малую технику. Такое преимущество позволяет заложить монолитный фундамент ленточной конструкции собственными силами. Но для этого потребуется вырыть траншею нужной глубины, смастерить опалубку, уложить каркас из арматуры, замесить бетон и лишь, затем залить.

Как видите, наряду с преимуществами есть существенные недостатки у ленточных фундаментов монолитного типа. Основным минусом является высокая трудоемкость, требующая от застройщика большого количества времени.

Еще одним недостатком можно считать высокий расход материалов, требуемых для возведения монолитных армированных лент. По своему объему такая конструкция уступает разве что плитным основаниям. Чтобы обустроить такой фундамент потребуется значительный объем бетона, арматуры и пиломатериалов. А если замешивать бетон своими руками потребуется песок, цемент и щебень.

Кроме того технология возведения основания из монолитных лент требовательна и к времени года. Как правило, закладка должна производиться в теплую пору года. От этого будет зависеть прочность конструкции и ее надежность. После того как бетон наберет свою прочность можно производить демонтаж опалубки, и нагружать фундамент.

Считается, что бетон набирает свою марочную прочность в течение 30 дней. В этот период залитый фундамент требует постоянного увлажнения. По достижении 70% прочности конструкция освобождается от опалубки. Выполнять демонтаж деревянной рубашки можно на 7 день.

Как правильно выполнить подсыпку

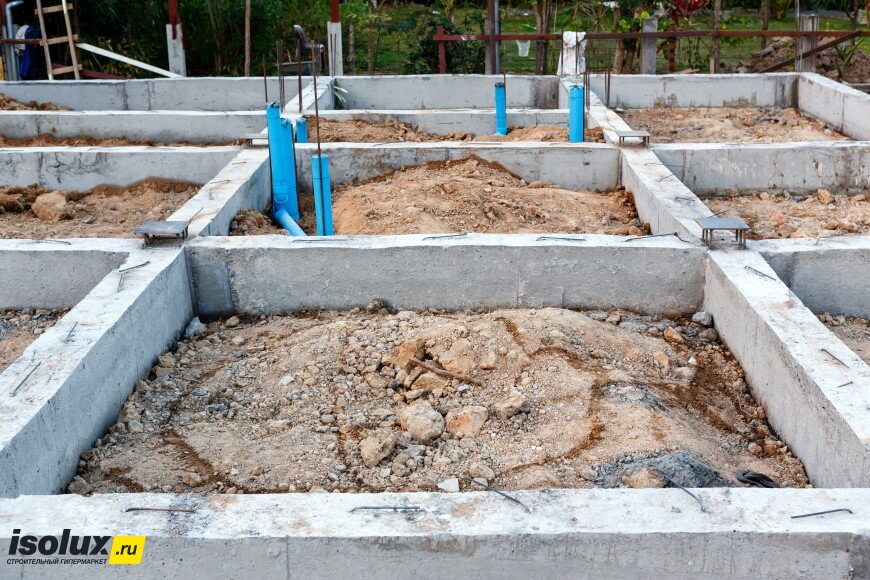

Подсыпка грунта производится по периметру всего фундаментного пояса дома, подготовленным грунтом определенной влажности заполняется свободное пространство между фундаментом и стенками траншеи (котлована) внутри и снаружи фундаментных конструкций.

Подсыпки земли выполняется по наружному и внутреннему периметру дома, при этом толщина слоя не должна превышать высоты 30-50 см. Засыпанный слой грунта проливается цементным молочком и утрамбовывается. Работы ведутся одновременно внутри и снаружи. Пазухи котлована заполняются грунтом послойно, каждый слой проливается раствором цементного молочка.

Послойное трамбование песка

В доме предусматривается устройство цоколя, подвала или подземного технического этажа? В этом случае разрешается не выполнять внутреннюю засыпку фундамента дома, или выполнить частичное заполнение пазух землей.

Глубина внутренней засыпки напрямую зависит от типа фундамента и возведенного ростверка. В ленточном фундаменте высота обратной засыпки внутри периметра здания ограничивается уровнем продухов, либо выполняется на высоту цокольного перекрытия.

Для столбчатых и свайных фундаментов пазухи котлована или траншеи засыпаются внутри на всю высоту. Для дома предусмотрен высокий цоколь? Тогда внутри проводится дополнительная обсыпка конструкций с уклоном от внутренней стены основания.

Верхний слой почвенной засыпки в утрамбованном состоянии должен достигать уровня отмостки.

Засыпка габаритных пазух котлована внутри и снаружи может выполняться с помощью специальной землеройной техники. При механической засыпке пазух особое внимание следует обратить на послойное трамбование грунта. Плохо утрамбованная засыпка грозит проседанием грунта по всему периметру фундаментного пояса дома. Посмотрите видео, как выбрать материал для засыпки и произвести ее при строительстве.
