Как правильно выбрать винтовые сваи для забора

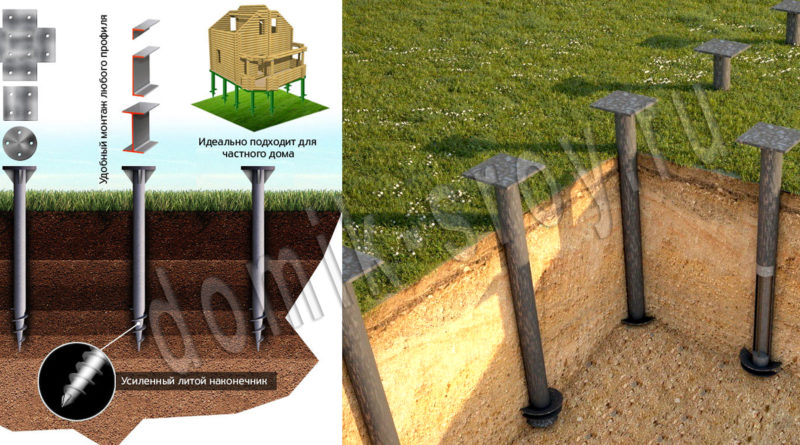

Почему именно свайно-винтовой фундамент?

Если вы возводите дом из бруса, бревен или с использованием каркасной технологии, то фундамент можно выбирать не столь мощный. Например, свайно-винтовая конструкция легко выдержит все нагрузки от такого строения. Именно поэтому при строительстве каркасного или деревянного дома выбирают такой тип фундамента.

К преимуществам свайно-винтового типа основания специалисты относят следующее:

• относительная легкость монтажа и быстрота выполнения работ. Винтовые сваи можно установить на свое место вручную или при помощи специальной техники. Но в любом случае все работы не займут более одного дня. К тому же само строительство можно начинать сразу же после установки свай. Этим такой тип фундамента выгодно отличается от традиционного ленточного, ведь в последнем случае вам придется ждать минимум месяц;
• прочность и надежность. При возведении используются металлические конструкции, которые отличаются большим сроком эксплуатации. К тому же сам свайно-винтовой фундамент можно использовать даже на «сложных» грунтах;
• низкая стоимость. При строительстве используется минимальное количество материалов, что заметно удешевляет все работы. Можно еще существенно снизить ваши расходы. Для этого многие умельцы делают винтовые сваи своими руками. Такие конструкции получаются не менее прочными, чем заводские, при этом стоит дешевле;
• у вас есть возможность вести строительство дома даже на склонах. В этом случае используются сваи с разной длиной.

Не стоит забывать и об уменьшении объемов работ. У вас нет необходимости рыть котлован под фундамент. Достаточно сделать правильную разметку и можно приступать к «вкручиванию» свай на свое место.

Но и такие конструкции не лишены своих минусов. В первую очередь специалисты отмечают свойство используемого материала разрушаться от коррозии. Если грунт слишком влажный, то металл может быстро проржаветь. Но этот минус легко исправить, достаточно покрыть сваи специальным антикоррозийным покрытием.

Еще один недостаток – это невозможность строить такой фундамент вблизи уже существующих строений или сооружений. Действительно, сваи «вкручиваются» в грунт, при этом используется длинный металлический прут. Для выполнения таких работ нужно много свободного пространства.

Фундамент для забора на винтовых сваях: особенности монтажа

Немного подробнее о различиях в монтаже сетки-рабицы и секционных конструкций (профнастила и т.д.).

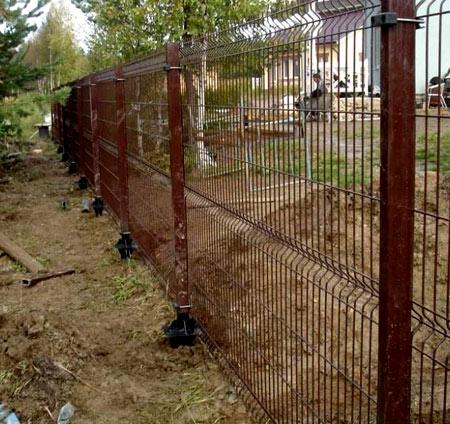

Чтобы сделать фундамента под забор своими руками из сетки-рабицы, используют небольшие винтовые сваи диаметром до 50-ти мм и длиной до 2,5 м, которые ввинчивают в грунт примерно на метр, а 1,5 м оставляют над землей. Расстояние между сваями фундамента под забор – не больше 3 метров. Сетка крепится разными способами: с помощью металлических скоб, привариванием хомутов из твердой поволоки или металлической полосы. Сквозь ячейки в верхнем ряду сетки пропускают прут или крепко натянутую проволоку, чтобы сетка не провисла. Обычно весь процесс установки свай фундамента для забора и крепления полотна сетки занимает от 1 до 3 дней (в зависимости от длины ограждения).

При монтаже свай винтовых для забора из профнастила применяется немного иная технология. Сваи берут диаметром побольше – от 70 мм и длиной в 3 метра. Соответственно и заглубление в грунт винтовых свай под забор будет уже несколько больше — 1,2 м. Далее к наземной части привариваются перекладины из профилированной трубы или из дерева, а уже к ним на саморезы крепятся листы. Расстояние между столбами в этом случае должно быть меньше – до 2,5 м. Аналогично монтируется и деревянный забор на винтовых сваях, асбестоцементных или поликарбонатных секций, евровагонки и т.д.

Мы привели усредненные данные о глубине погружения при монтаже забора на винтовых сваях для центральных областей России, но нельзя забывать, что огромная часть территории страны находится в зонах с достаточно суровым климатом. В этом случае нужно рассчитать так, чтобы винт сваи фундамента под забор был полностью погружен ниже уровня промерзания почвы. Перед началом строительства необходимо узнать глубину горизонта промерзания в месте будущей постройки. Брать за основу общеизвестные значения нежелательно, поскольку они могут меняться в зависимости от подземного стока и характера грунта. Перед началом работ по установке винтовых свай для забора за этой информацией можно обратиться в геологические службы и организации по месту жительства.

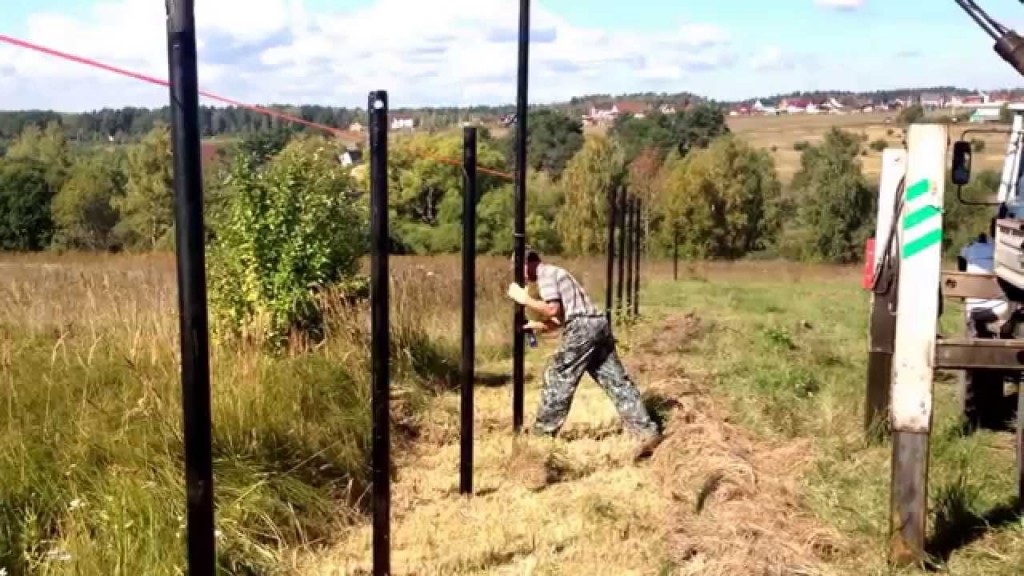

Как выдерживать вертикаль при установке винтовых свай для забора?

Для забора нужно купить винтовые сваи-пики. Перед началом монтажа натягивают шнур по высоте будущего забора; затем сваи заворачивают до выравнивания оголовков по шнуру. Можно купить винтовые сваи для забора с уже нанесенными отверстиями под установку полотна. С ними очень удобно монтировать секционные ограждения.

При ввинчивании винтовых свай под забор нужно строго выдерживать вертикаль и положение в плане, иначе после у вас уйдет много средств и труда на доворачивание, установку дополнительных опор, бетонирование и выравнивание.

Самый простой способ монтажа забора на винтовых сваях – нанять мини-экскаватор или машину с КМУ – краново-манипуляторной установкой, оснащенной специальным устройством – заворачивателем свай. В таких современных кранах-манипуляторах происходит автоматическое слежение за глубиной и вертикальностью погружения свай.

Если арендовать технику для вашего проекта дорого, винтовые сваи для забора можно погрузить вручную при помощи двух рабочих и любого подходящего металлического штыря: лома или куска арматурного прута. Для этого в оголовках винтовых свай предусмотрены отверстия.

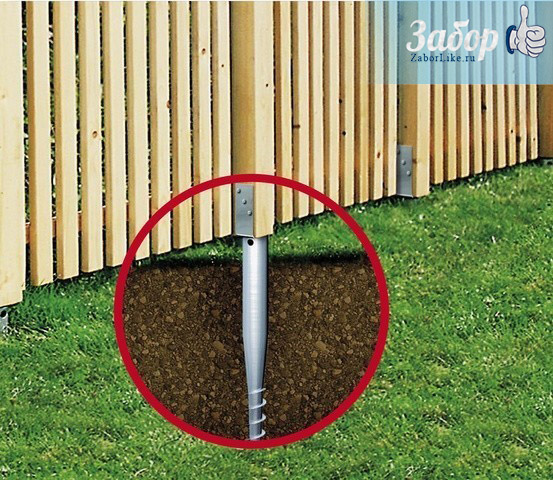

Забор на винтовых сваях

Любая территория, на которой нежелательно присутствие незваных гостей, нуждается в надежной ограде. Если у вас есть загородный дом или дача, то без забора вам не обойтись – такова уж наша национальная традиция. Что-то легкое и декоративное можно поставить и без основания, а более долговечное и мощное ограждение обязательно нуждается в фундаменте для забора.

Еще совсем недавно в России строили ограждения из сетки-рабицы или деревянного штакетника на традиционных ленточных фундаментах для забора: от чужих глаз не скроешься, но посторонним проникнуть будет сложно. Сейчас эти материалы по-прежнему популярны – они видоизменились, стали выглядеть эстетичнее. Появились и новые – профнастил, евровагонка, пластик. Технологии фундаментов тоже не стоят на месте, все большую популярность приобретает строительство заборов на винтовых сваях, уверенно приходящее на смену ленточным фундаментам под забор. На вкрученные сваи можно смонтировать такие материалы:

сетку-рабицу; профнастил; штакетник;

евровагонку.

Винтовые сваи под забор вполне экологичны и легко монтитруемы, а при необходимости их можно извлечь и использовать повторно.

Фундамент для забора на винтовых сваях: особенности монтажа

Немного подробнее о различиях в монтаже сетки-рабицы и секционных конструкций (профнастила и т.д.).

Чтобы сделать фундамента под забор своими руками из сетки-рабицы, используют небольшие винтовые сваи диаметром до 50-ти мм и длиной до 2,5 м, которые ввинчивают в грунт примерно на метр, а 1,5 м оставляют над землей. Расстояние между сваями фундамента под забор – не больше 3 метров.

Сетка крепится разными способами: с помощью металлических скоб, привариванием хомутов из твердой поволоки или металлической полосы. Сквозь ячейки в верхнем ряду сетки пропускают прут или крепко натянутую проволоку, чтобы сетка не провисла.

Обычно весь процесс установки свай фундамента для забора и крепления полотна сетки занимает от 1 до 3 дней (в зависимости от длины ограждения).

При монтаже свай винтовых для забора из профнастила применяется немного иная технология. Сваи берут диаметром побольше – от 70 мм и длиной в 3 метра. Соответственно и заглубление в грунт винтовых свай под забор будет уже несколько больше — 1,2 м. Далее к наземной части привариваются перекладины из профилированной трубы или из дерева, а уже к ним на саморезы крепятся листы. Расстояние между столбами в этом случае должно быть меньше – до 2,5 м. Аналогично монтируется и деревянный забор на винтовых сваях, асбестоцементных или поликарбонатных секций, евровагонки и т.д.

Мы привели усредненные данные о глубине погружения при монтаже забора на винтовых сваях для центральных областей России, но нельзя забывать, что огромная часть территории страны находится в зонах с достаточно суровым климатом. В этом случае нужно рассчитать так, чтобы винт сваи фундамента под забор был полностью погружен ниже уровня промерзания почвы.

Перед началом строительства необходимо узнать глубину горизонта промерзания в месте будущей постройки. Брать за основу общеизвестные значения нежелательно, поскольку они могут меняться в зависимости от подземного стока и характера грунта.

Перед началом работ по установке винтовых свай для забора за этой информацией можно обратиться в геологические службы и организации по месту жительства.

Как выдерживать вертикаль при установке винтовых свай для забора?

Для забора нужно купить винтовые сваи-пики. Перед началом монтажа натягивают шнур по высоте будущего забора; затем сваи заворачивают до выравнивания оголовков по шнуру. Можно купить винтовые сваи для забора с уже нанесенными отверстиями под установку полотна. С ними очень удобно монтировать секционные ограждения.

При ввинчивании винтовых свай под забор нужно строго выдерживать вертикаль и положение в плане, иначе после у вас уйдет много средств и труда на доворачивание, установку дополнительных опор, бетонирование и выравнивание.

Самый простой способ монтажа забора на винтовых сваях – нанять мини-экскаватор или машину с КМУ – краново-манипуляторной установкой, оснащенной специальным устройством – заворачивателем свай. В таких современных кранах-манипуляторах происходит автоматическое слежение за глубиной и вертикальностью погружения свай.

Если арендовать технику для вашего проекта дорого, винтовые сваи для забора можно погрузить вручную при помощи двух рабочих и любого подходящего металлического штыря: лома или куска арматурного прута. Для этого в оголовках винтовых свай предусмотрены отверстия.

Винтовые сваи для забора: цена

Свайно-винтовая технология укладки фундаментов под забор и под любые постройки – как тяжелые, так и легкие, уже давно предпочитаемая европейцами. Она незаменима для устройства оснований на промерзших, подвижных, болотистых грунтах, склонах. Самая выгодная и надежная на сегодня технология установки капитальных ограждений — это забор на винтовых сваях, отзывы об этом новом методе только положительные, а это значит, что популярность его будет расти и дальше.

Забор на сваях

Забор на сваях сегодня делают всё чаще. Важно пополнять знания о последовательности этой самой установки. Сделав все в правильном порядке, они не будут подвергаться сезонному пучению грунта, ограда не будет проседать, и простоит десятки лет.

Железобетонные сваи

Начнем с ж/б опор под ограждение. Они представляют собой столбы из бетона, внутри коих находится железный каркас. Являясь одним целым, эти два материала наделены положительными чертами:

1. При правильном монтаже простоят свыше 100 лет.
2. Монтируются в любом грунте, кроме скалистого.
3. Работы проводятся за 1-2 дня.
4. Простота монтажа. Придется обратиться в компанию, чтобы квалифицированный персонал вкупе со свайно-забивным оборудованием провел установку опор. Участие заказчика необязательно. Минус: вручную они не погружаются, это невозможно.
5. Стоимость проведения работ и закупки материалов не ударит по финансам. К тому же результат будет качественным с вероятностью 100%.

Монтаж железобетонных опор выполняется в определенной последовательности.

Выполняется подготовительный этап:

составляется план будущего ограждения; закупаются материалы и вспомогательные приспособления; доставляются на место проведения монтажа; площадь под забор на сваях очищается от мусора; территория размечается в соответствии с составленным планом.

При составлении проекта важно учитывать разновидность почвы, ее устойчивость, уровень промерзания. Рекомендуем провести геологическое исследование, чтобы быть уверенным, что в ходе монтажных работ ж/б опора не столкнется со случайным камнем.

Выполнив подготовку поверхности, разметку и геологическое исследование, приступают к погружению опор в землю. Технике необходим свободный подъезд по периметру. Спецтехника просто-напросто вбивает железобетонные штыри в землю ниже уровня промерзания почвы.

Винтовые сваи

Винтовые подходят для строительства ограды не менее ж/б. Их отличительные качества:

1. Сочетаемость с любыми типами почв: болотистыми, глиняными, рыхлыми, сыпучими. Подойдет любая местность, кроме каменистой.
2. Монтаж возможен и со спецтехникой, и без нее.
3. Забор на сваях возводится за 1 день при использовании спецтехники. Без специальной техники процесс осуществляется за 1-2 дня.

Из минусов выделяется необходимость защищать поверхность слоями лакокрасочных материалов или оцинковывать их. Обязательно бетонировать внутреннее пространство. Рекомендуем приобретать готовые лопастные трубы заводского изготовления. Их поверхность защищается на стадии производства.

Итак, положительные и отрицательные стороны рассмотрены. Переходим последовательности монтажных работ:

1. Разумно будет начать с геологического исследования почвы. Это предотвратит возможный риск повреждения винтовых опор о подземные камни.
2. Не стоит забывать про правильный подбор длины.
3. Далее рассчитываем необходимое количество материалов для забора на сваях. Не забываем брать в расчет вспомогательные инструменты и приспособления: болгарка, диски по металлу, металлические оголовки и так далее.
4. На расчищенной местности создаем небольшие лунки. Диаметр лунок обязан быть на 1-5 мм больше диаметра трубы.

На этом подготовительный этап завершается. Начнем с собственноручных монтажных работ:

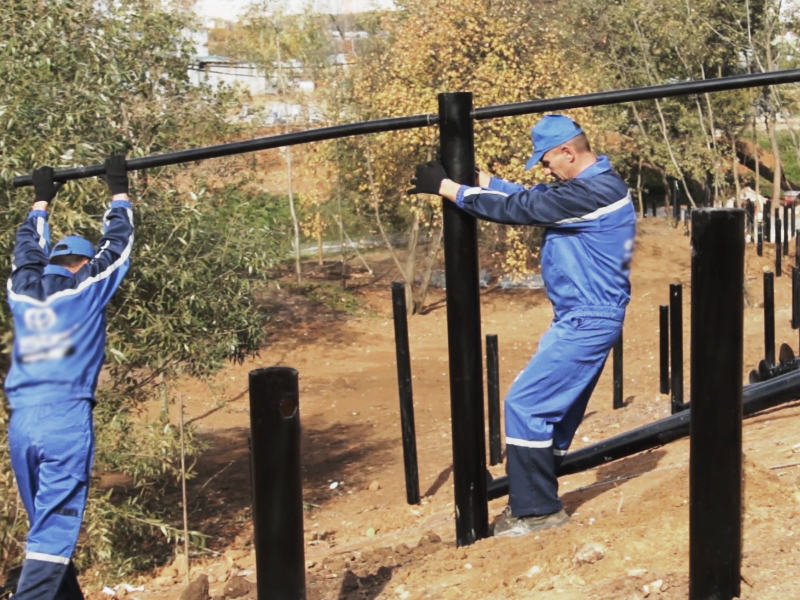

1. Для ввинчивания подбирается рычаг определенного размера. Он не должен упираться в соседние элементы.
2. Начиная вкручивание, один человек держит трубу в строго вертикальном положении. Два человека проводят углубление.
3. Завершив монтажные работы, лишние части труб срезаются.
4. Обязательно проводят бетонирование.
5. На срезы привариваются металлические оголовки.
6. В финале происходит нанесение защитного лакокрасочного слоя с антикоррозийными свойствами на новообразовавшиеся сварные швы.

С участием спецтехники процесс выполняется аналогично. Различие заключается в том, что элементы вкручивают не люди, а специальная установка, экскаватор.

Винтовые и ж/б штыри бывают и стояками и опорами под стояки. Уместен и первый, и второй вариант монтажа.

Какие выбрать?

Выбор стройматериалов зависит от финансов, веса материалов, особенностей почвы и пожеланий заказчика. Если вы не разбираетесь в особенностях обустройства забора на сваях, обращайтесь к нам. Мы вышлем бригаду, которая проведет замеры, посоветует материалы и скажет цену.

Железобетонные и винтовые штыри не имеют принципиальных различий. Они применяются в строительстве ограждений с одинаковой частотой. Однако той или иной задумке стоит подобрать наиболее подходящий вариант, если вы заинтересованы в долгом сроке эксплуатации.

Сваи или столбы?

Можно выделить следующие преимущества винтовых свай, которые не могут предложить обыкновенные столбы.

• Необходимость в организации трудоемких подготовительных работ фактически отсутствует.
• Возможность установить фундамент для ограждения в любое время года.
• Продолжительный срок эксплуатации.
• Отдельные составляющие конструкции крайне редко требуют ремонта или замены.
• Сваи могут устанавливаться практически на любом грунте, а столбы не могут быть установлены в торфяных грунтах и болотистых местностях..
• Обеспечение точной геометрии ограждения в любое время года.

Стандарты

Загоревшись идеей о строительстве дома, стоит изучить строительные нормативы. Ниже показан ряд документов, показанных к изучению перед работой над проектом и установкой свайного основания. Данные нормативы упростят установку фундамента так, чтобы он был надежной опорой для дома.

• СП «Свайные фундаменты».
• СП 50-102-2003 «Проектирование и устройство свайных фундаментов».
• СНиП РК «Свайные фундаменты».

В каждом документе прописаны конкретные нормы по установке свайных фундаментов. Глубина погружения, шаг между опорами и многое другое. Данные документы могут отпугнуть, но это очень хорошая шпаргалка для начинающих и даже хорошо разбирающихся строителей.

Преимущества винтовых свай

Самая главная проблема, с которой сталкивается владелец индивидуального участка, состоит в том, что столбы забора, даже забетонированные, начинают «играть» вместе с грунтом при его замерзании и последующим оттаивании.

Чаще всего подвижка опор происходит неравномерно, забор перекашивается и его обшивка деформируется, что требует ремонтных работ.

Факт: на бетонный столб, заглубленный на один метр в землю и диаметром до 25 сантиметров, действует выталкивающая сила в несколько тонн. Винтовые сваи не подвержены климатическим и сезонным переменам.

Винтовые сваи, легко входя в почву, не нарушают целостности грунта, имеют меньшую площадь сцепления с замерзшей землей – на них не действует выталкивающая сила.

Основные преимущества:

• легкость установки – не требуют производства земляных и бетонных работ, специальных механизмов, его можно устанавливать в любое время года, включая зиму;
• высокая прочность – каждая свая способна выдержать нагрузку в несколько тонн;
• надежность – забор без ремонта может простоять более ста лет; (!)
• простой демонтаж и перенос забора;
• универсальность – их можно устанавливать на любых грунтах, на болотистых участках.

Можно отметить лишь один недостаток установки свайного фундамента для забора – относительную дороговизну в случае применения специальной техники. Но вы можете устранить этот минус, сделав работу вручную.

Технология монтажа

Монтаж «в четыре руки» происходит быстрее и качественнее. При поддержке напарника можно одновременно вкручивать опору и следить за её вертикальностью, корректируя «курс» заглубления.

Особенности технологии и материалов

Расстояние, на котором расположена каждая винтовая свая для забора, должно быть как можно более точным. Разница в шаге может сказаться на прочности готового ограждения. Дополнительную структурную прочность забору сообщают лаги, которые также необходимо монтировать строго в горизонтальной плоскости.

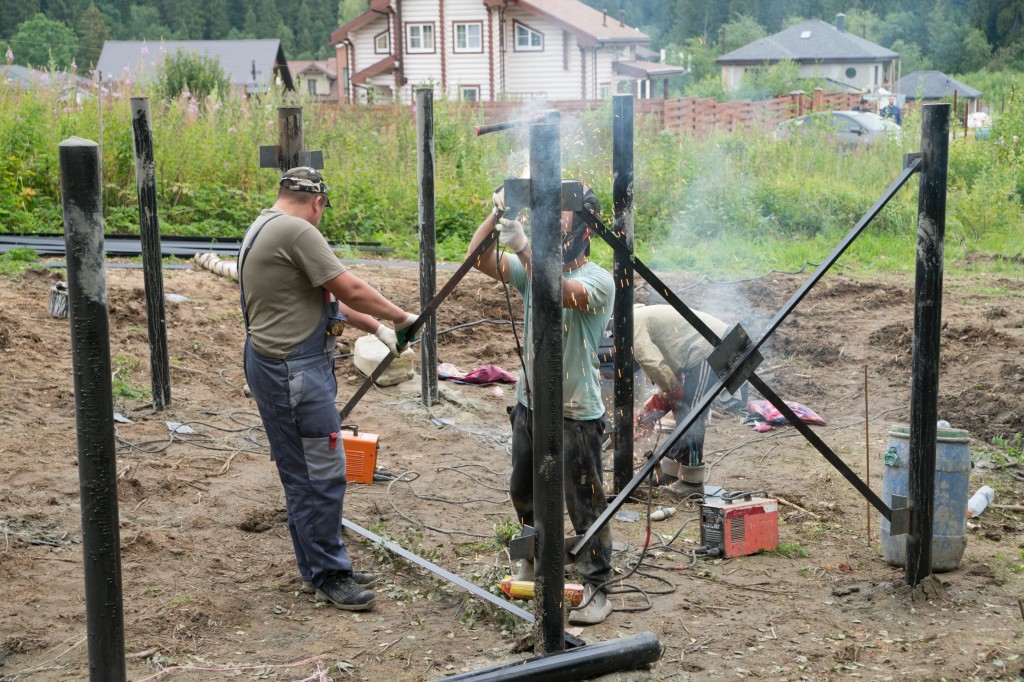

Соединяя элементы конструкции сварными швами, последние необходимо сглаживать и красить для защиты от коррозии.

И, наконец, следует выдерживать расстояние порядка 200 мм между нижним краем полотна пролетов и землей. Это предотвратит контакт первых с последним и его разрушительные последствия.

Заглубление опор

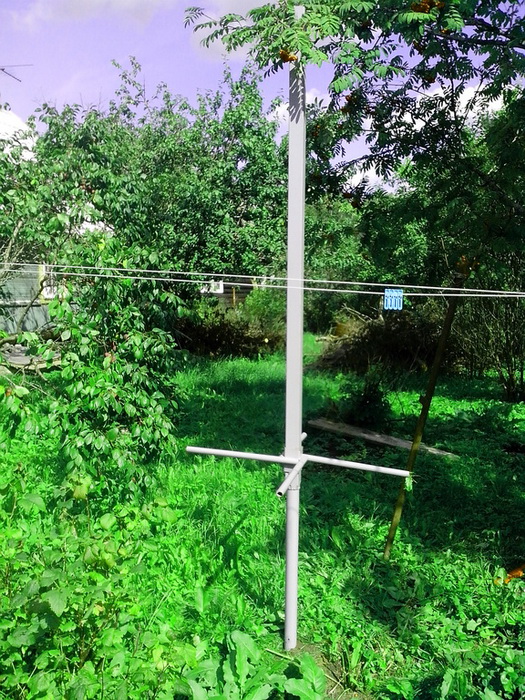

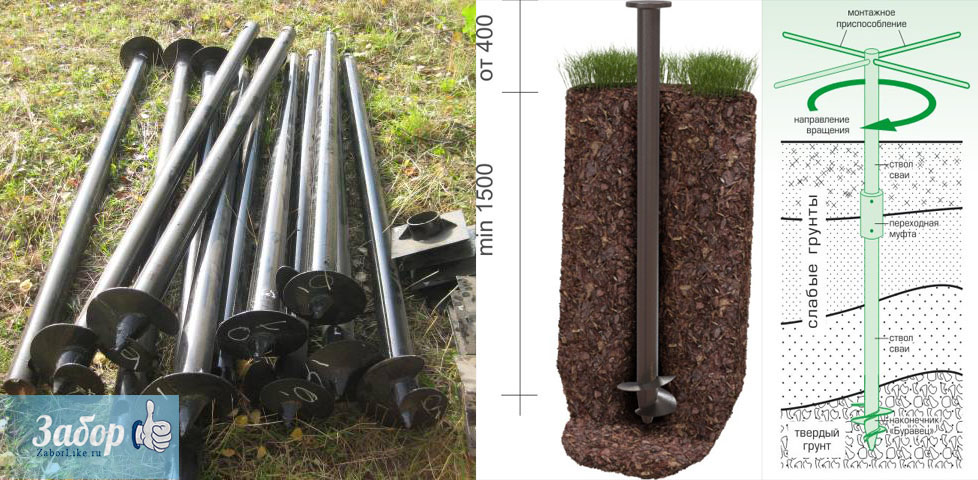

Для вкручивания используются специальные устройства, которые помещаются на вершину сваи круглого сечения или на профильную трубу комбинированных свай. С помощью рычагов столбы вращаются и врезаются в толщу грунта.

Вкручивая каждый столб, необходимо следить за вертикальностью. В этом поможет спиртовой строительный уровень с магнитным основанием. Начинать лучше с угловых опор. Допустимо устройство небольшой лунки глубиной до 300 мм при помощи садового бура, диаметр которого меньше диаметра лопасти сваи.

Полноразмерные опоры длиной в 3000 мм вкручиваются до проектной высоты ограждения. Укороченные варианты заглубляются до проектной высоты. После этого в них устанавливаются профильные трубы соответствующего размера и фиксируются при помощи винтов или сварки (или и того, и другого).

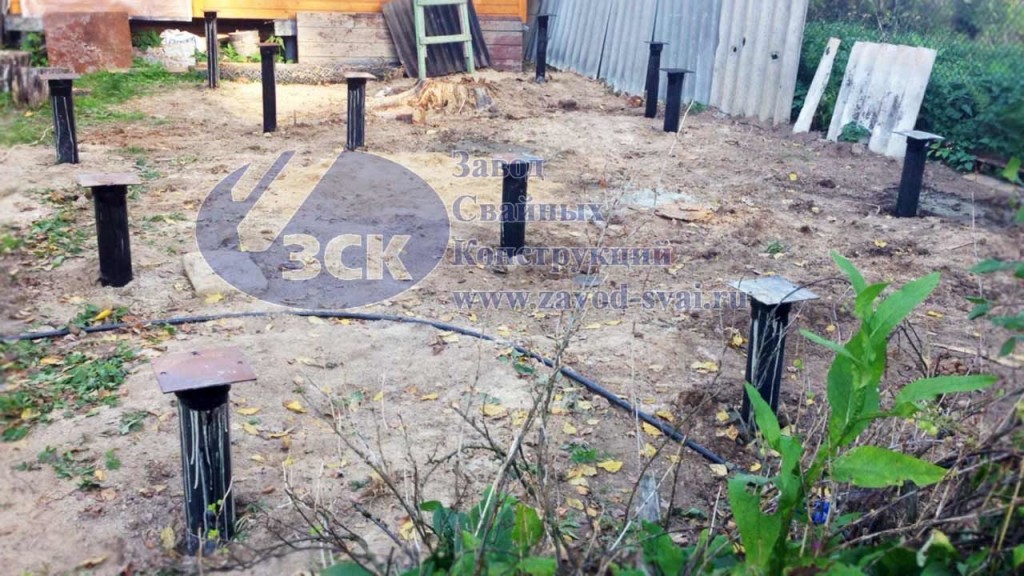

Для повышения прочности основания на укороченных сваях верхушки последних соединяются сварной обвязкой. А разъемные соединения подземной и надземной частей одной-двух опор рядом с столбами ворот позволят при необходимости расширять проем для проезда крупногабаритной техники.

Контролировать высоту и положение опор в ряду помогут лазерный уровень или натянутые причалки. Установленные сваи рекомендуется заполнять цементно-песчаной смесью, которая предотвратит ржавление внутренних стенок. А для дополнительной защиты не помешают заглушки на верхних отверстиях.

После установки всех опор, на которую уходит до 80% всего времени монтажа забора, можно приступать к монтажу горизонтальных лаг и креплению к ним материала пролетов. После чего забор готов к эксплуатации – не нужно ждать, пока фундамент отвердеет в достаточной степени или тратить время на дополнительную обработку поверхности.

Этапы монтажа

Установка конструкции своими руками состоит из следующих этапов:

1. Составление проекта, что подразумевает первоначальный анализ грунта для определения необходимой длины конструкции. Проектирование подразумевает и просчет расстояний между опорными столбами и глубину их вкручивания.

2. Монтаж базы (вручную либо механически).

3. Монтаж ключевой конструкции (собственно, установка на основание самого забора). При помощи специальных крепежных элементов деревянный забор или ограждение из профнастила крепится к опоре.

Если же планируется установить забор на винтовых сваях самостоятельно, своими руками, то вместо проектирования можно осуществить пробное вкручивание конструкции для определения ее необходимой длины и глубины погружения в землю. Здесь также нужно учесть характер почвы и степень ее промерзания в холодное время года.

После предварительной разметки территории, опоры можно вкрутить вручную, оставляя верхнюю часть лопасти над поверхностью почвы. Далее можно приступать к ее цементированию.

По мере высыхания раствора производится монтаж площадки и несущего столба. Верхняя часть опоры обрабатывается антикоррозийным составом, после чего производится установка составляющих забора.

к оглавлению ↑

Процесс монтажа винтовых свай для забора (видео)

к оглавлению ↑

Материал для ограждения на винтовых опорах

Для изготовления полотна используют:

• листы профнастила;

• древесину;

• сетку;

• бетон;

• кирпич;

• кованные конструкции.

Для возведения забора на винтовых опорах чаще применяют дерево и профнастил — оценивая отзывы, легко заметить, что это самый распространенный вариант. В обоих случаях каркасы изготавливаются по схожей схеме.

к оглавлению ↑

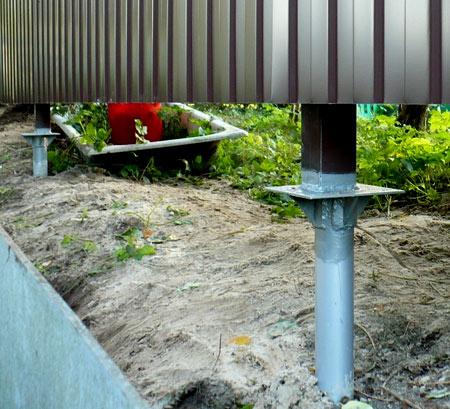

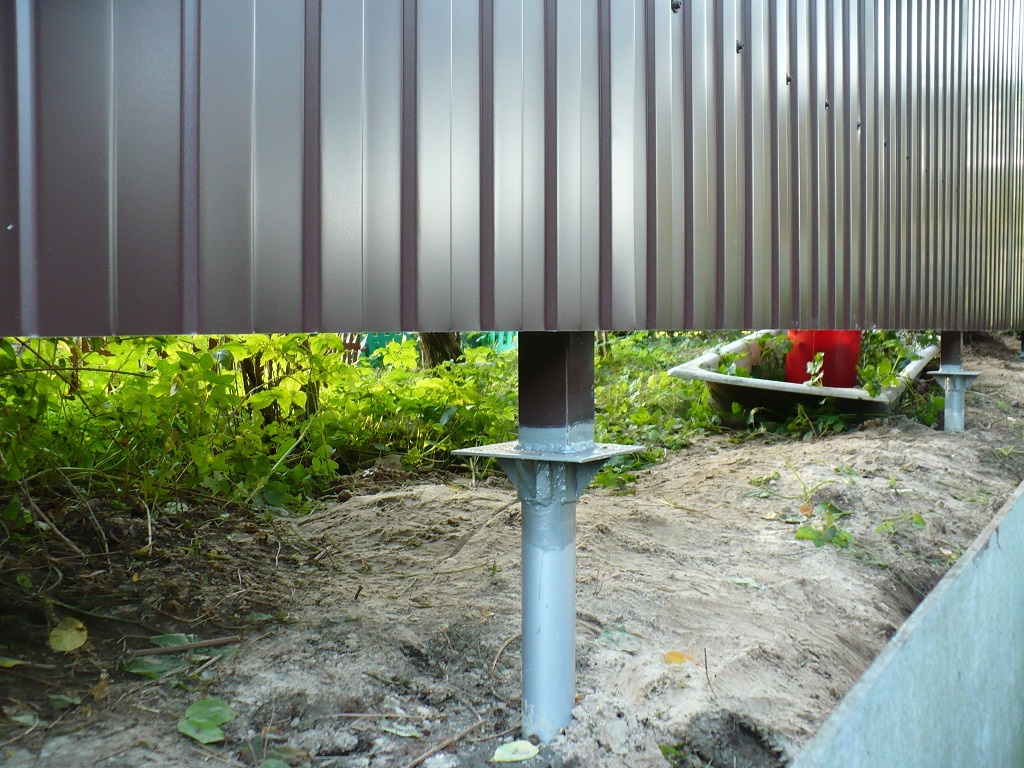

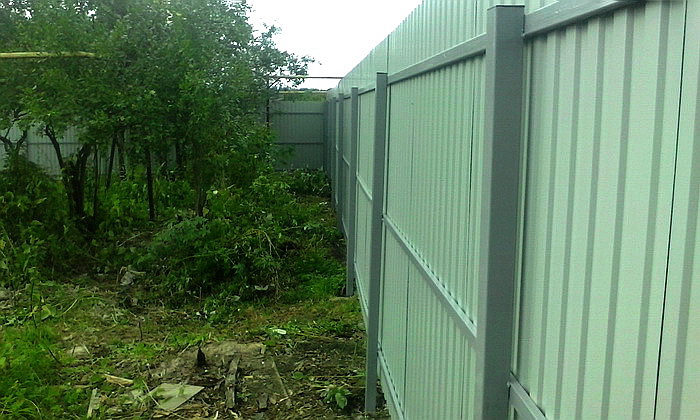

Установка профнастила

Метод крепежа во многом зависит от подобранного вами стиля ограждения. Как правило, панели устанавливают параллельно опорным элементам. Чтобы избежать перекосов, в процессе монтажа первого листа необходимо очень тщательно произвести замеры.

Расстояние от земли должно составлять не менее пяти сантиметров, поскольку постоянный контакт листа с поверхностью грунта приведет к скорому выходу его из строя из-за повышенной влажности.

Мероприятия по закреплению панелей проводят в такой очередности:

• определение корректной высоты от земли до нижнего края листа;

• по вымеренной высоте протягивается строительная нить от одной опоры до другой;

• первая панель прикладывается в соответствии с имеющимися мерками;

• закрепление листа;

• последующие листы закрепляются один за другим на основании позиции первого.

Перейти к расчету

Нет похожих записей.

Забор на винтовых сваях особенности монтажа | Город свай

Для того чтобы защитить свою территорию на участке от проникновения посторонних лиц, животных, возводят забор. Каждый хозяин хочет получить долговечное, надёжное, красивое ограждение.

Винтовой забор — отличное решение для прочного ограждения. Строительство не займёт много времени и денежных средств. За последнее время винтовые сваи стали популярны и завоевали доверие у многих людей.

В чём же выгода таких свай?

Неоспоримые преимущества и особенности свайного строительства:

1. Возможно винтовые заборы возвести даже на заболоченных и торфяных местах. Почва с высоким уровнем залегания подземных вод не станет проблемой для возведения забора из свай. Монтаж можно осуществить даже на склонах и местностях со сложным рельефом.
2. Возводить заборы можно в любую ненастную погоду и в любой сезон, даже на территориях где вечная мерзлота.
3. Конструкция винтовых свай представлена металлическими трубами с литыми или сварными наконечниками. Ручным способом, без дополнительной специализированной техники ввинчивают в грунт. Длительность вкручивания одной сваи составляет не более 30 минут.
4. Длительный срок эксплуатации (от 50 лет) — ещё одна особенность винтовой сваи. А если её обработать заранее средством против коррозии, то срок службы увеличится до 100 лет.
5. Стоимость приемлемая. Оптимальное соотношение качества и цены, по сравнению с другими.
6. Нагрузка до четырёх тонн.

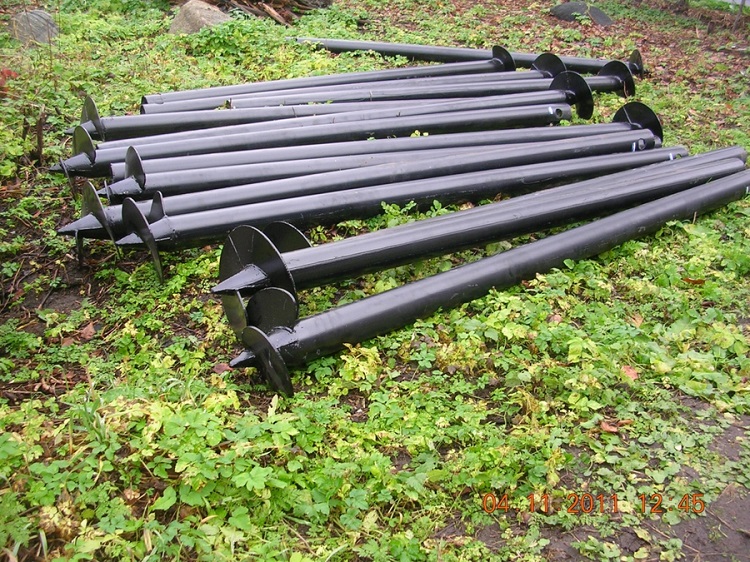

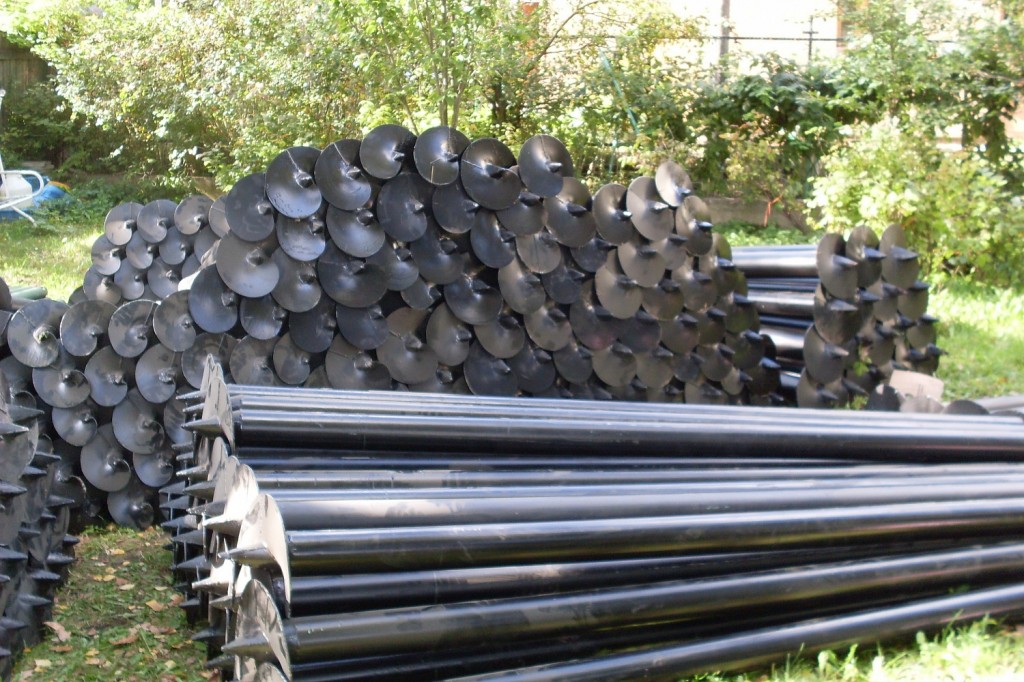

Какие бывают виды винтовых свай?

ВС бывают:

• комбинированные (их редко используют, так как имеют низкое качество);
• литые (предназначены для возведения фундаментов тяжёлых построений);
• сварные (в основном используют для строительства забора).

Размеры диаметра ВС от 57 мм до 89 мм.

Сваи со сварным наконечником используют для:

• малоэтажных строительств;
• каменистых грунтов;
• талых и обводнённых грунтов;
• вечномёрзлых грунтов.

Применение ВС для установки забора

Как показывает практика, заборы на винтовых сваях лучший и популярный вариант. В отличие от всех, длинный забор уязвим для ветровой нагрузки. Они придают жёсткость и устойчивость. Используют ленточный фундамент для возведения металлических ограждений. Наконечник винтовой уплотняет окружающую почву и играет роль «якоря«, не выталкивающий стойку и не разрушающий само ограждение.

Технология монтажа забора на винтовых сваях. Секреты установки

Как и любая конструкция, заборы на ВС предполагают точное соблюдение правил технологической установки. Рассмотрим этапы постройки:

1. Стоит провести пробное завинчивание каждой сваи.
2. Далее завинчивают необходимое количество ВС.
3. Обвязывание профильной трубой.
4. Обвязка швеллером.
5. Обработка антикоррозийным веществом.

Технология установки, в принципе, считают общей, внезависимости от того, какой тип забора будет устанавливаться (деревянный, решетчатый, из листов профнастила). Каждая сваи имеет свой размер.

Устанавливаем заборы из винтовых свай своими руками

Для начала выполняется разметка периметра нужного ограждения. Расстояние между сваями должно быть примерно 2—3 метра (в зависимости от высоты забора и его материала заполнения). Затем нужно выполнить пробное ввинчивание сваи, чтобы определить глубину. Бурятся лунки глубиной 15—20 сантиметров и засовываются туда вертикально сваи.

Вкручиваются они только двумя трубными ключами. Если нету в наличии таких ключей, то их можно взять в аренду. В конце работы сваи обрезают до нужной высоты и при необходимости бетонируются. Приваривание лаг — следующий этап. Установка забора соответствует принятым нормам для возведения ограждения.

Устанавливается штакетник, профлист или натягивают рабицу.

Не каждый человек знает, как выполнить установку забора самостоятельно. Для этого можно посмотреть специальное видео в интернете и с лёгкостью поставить самому винтовой забор.

Приблизительная цена на сваи

Стоимость зависит от длины и диаметра ствола. Толщина стенки равна 3,5 мм., диаметр лопасти = 18 см., в том случае, если толщина металла составляет 4 мм. Для уменьшения стоимости используют сварной наконечник для заборов. Для не тяжёлых заборов из деревянного штакетника или сетки из металла покупают сваи с диаметром 57 миллиметров по цене 1000 – 1300 рублей.

 Выбирайте сваи для своих ограждений по доступности в цене, качеству, надёжности!

Антикоррозийная обработка

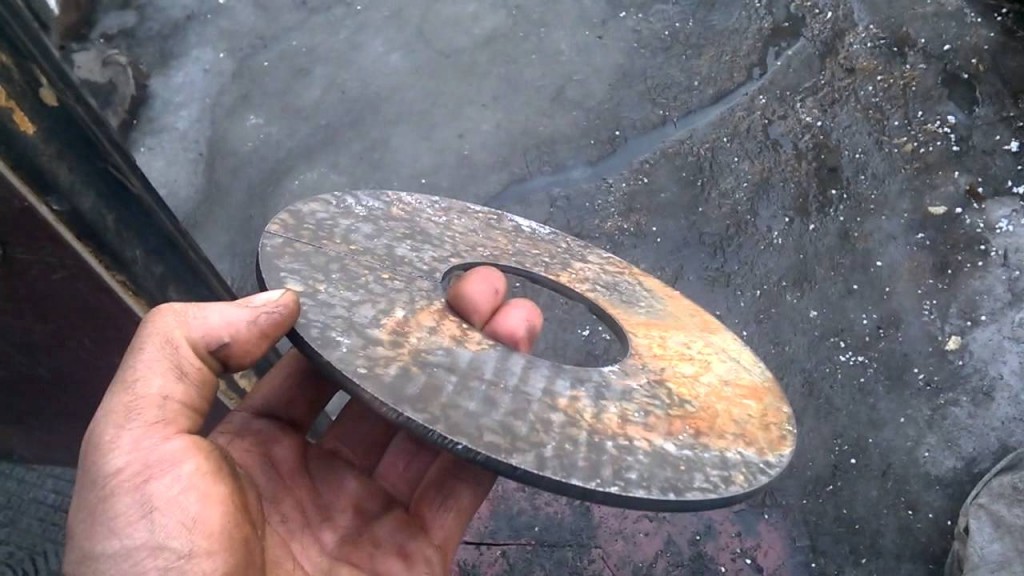

Самодельные винтовые сваи нуждаются в качественной антикоррозийной обработке, что увеличивает их срок службы в несколько раз. Установлено, что стальной ствол и лопасти ежегодно теряют до 0,01 мм толщины из-за негативного воздействия влаги. Поэтому специалисты рекомендуют покрывать их специальными составами, как только будет удалена окалина с поверхности сварных швов. Чаще всего это:

Горячее цинкование винтовых свай — защита от коррозии

• полиуретановая эмаль. Отличается 30–60-летним сроком службы в особенно агрессивных условиях;
• двухкомпонентная эмаль. Имеет 60–90-летний ресурс службы, специально создана для защиты подземных конструкций;
• стеклопластик. Наносится на специальное цинковое покрытие и обеспечивает 300–400-летний срок службы;
• двухкомпонентные покрытия на основе эпоксидных смол. Бюджетный вариант, обеспечивающий долгий срок службы ствола и лопастей фундамента.

Видео по теме: Самодельные винтовые сваи для забора

Публикации по теме Правила монтажа и закручивания винтовых свай Порядок изготовления свайного фундамента с ростверком Варианты изготовления фрезера из болгарки своими руками

Забор на винтовых сваях своими руками

Использование винтовых свай позволяет установить забор очень быстро, недаром эта конструкция называется «быстровозводимой». Свайно-винтовой фундамент не требует заливки бетона, ожидания, пока он высохнет, его не нужно выравнивать и не нужно контролировать, как ленточный. А в некоторых случаях это единственный способ поставить изгородь, которая не завалится через год из-за грунтовых вод и промерзания почвы.

Винтовые — особый тип свай, состоящий из длинного столба и несущих лопастей на конце. Они ввинчиваются в землю под давлением, после чего на них крепятся разные конструкции, от ограждений и рекламных конструкций до мостов, заводов, фабрик.

Рассказываем об особенностях этой конструкции и об установке забора на винтовых сваях своими руками!

Чем хороши заборы на винтовых сваях

У свай есть уникальные преимущества, иначе они не получили бы распространения: люди обходились бы ленточными фундаментами и стандартными опорными столбами.

Чем хороши винтовые столбы

1. Можно ставить на сложных грунтах, среди которых торфяники, суглинки, болота, почвы с высоким уровнем залегания подземных вод.
2. Можно монтировать заборы в любой сезон, летом и зимой. Собственно, свайные фундаменты активно используются на крайнем севере, поэтому снегопады и мерзлота при строительстве не помешают.
3. Возводятся быстро и просто. По сути, всё возведение — вкручивание сваи в землю, похожее на ввинчивание штопора в пробку, и даже сложные приспособления для этого не нужны, ввинтить можно и вручную. На закручивание одной сваи уходит около получаса.
4. Срок эксплуатации от 50 до 100 лет при условии, что металлические поверхности хорошо обработаны антикоррозионными составами.
5. Относительная дешевизна — установка забора на винтовых сваях своими руками точно обойдётся дешевле, чем строительство полноценного ленточного фундамента.
6. Можно использовать повторно. Допустим, вы переезжаете. Сваи легко выкрутить и забрать с собой — удачно, если на новом месте вам тоже понадобится ограда.

Оптимальная толщина винтовых свай

Чем больше диаметр и толщина стенок трубы, тем выше её несущая способность. В целом, для установки винтовых свай для забора своими руками подойдут варианты от 54 до 108 мм диаметром, со стенками от 2 до 8 мм.

• до 54 мм — вариант для лёгкого деревянного шаткетника, сетки-рабицы;
• до 89 мм — для заборов из профнастила и евроштакетника;
• до 108 мм — выдержат нагрузку, которую создают ограды, террасы и другие мелкие ландшафтные объекты, теплицы.

Глубина ввинчивания составляет стандартно 1,5 метра, но сильно зависит от особенностей почвы. Некоторые виды грунта требуют глубины, некоторым хватит метра, поэтому мы рекомендуем предварительно проконсультироваться со специалистом-почвоведом.

Пошаговая инструкция по установке винтовых свай для забора своими руками

1. Разметка участка. Здесь свайный фундамент ничем не отличается от любых других. Прежде чем строить ограду, нужно разметить, где она будет стоять, где будут находиться столбы. Оптимальный шаг — 2 или 2,5 метра.
2. Дальше идут несколько вариантов свай:
   • комбинированные, на которые сверху надевается специальная насадка: она и будет выполнять роль опорного столба; в месте, по которое свая уйдёт в грунт, находится специальная рукоять, за которую она и вкручивается в почву, оставляя на поверхности непосредственно опору;
   • обыкновенные, которые могут закручиваться при помощи самодельной арматуры, специальных промышленных колпаков (надеваются и завинчиваются), автоматически — машинками-сваезабивателями.
3. Столбы-сваи должны входить в землю под прямым углом. Это очень важный момент: косая свая-опора — косой забор.
4. К опорам привариваются поперечины. Обычно их две (по верхней кромке и отступив 30 см от грунта снизу), но можно сделать и три, третья пойдёт посередине. После окончания сварочных работ всё это дело тщательно грунтуется и покрывается антикоррозийными средствами.
5. Забор на получившуюся конструкцию можно поставить совершенно любой, начиная от деревянного и заканчивая профнастилом, сеткой-рабицей, евроштакетником. Свайно-винтовой фундамент выдержит даже достаточно массивную ограду, его можно ставить на открытых продуваемых площадках.

За один световой день можно легко установить свайный фундамент для всего ограждения без привлечения специалистов, исключительно своими руками и руками помощников.

Советы и рекомендации по установке

Сразу наметьте, где будут ворота и калитки. По обеим сторонам от ворот нужны сваи; оптимальный вариант, кстати, — раздвижные ворота. Мы делаем такие из сетки-рабицы самостоятельно.

Рычаг для ввинчивания можно сделать из арматуры.

Обязательно пригласите помощников. Их помощь будет нужна на многих этапах, от разметки и завинчивания до придерживания опор, чтобы они входили в землю правильно.

Если планируется особо тяжёлый забор, места, в которых сваи-опоры выходит из земли, дополнительно укрепите универсальной смесью М150. Это запечатает верхний слой и не позволит проникнуть внутрь влаге, а значит — продлит срок службы конструкции.

В блоге вы найдёте пошаговые инструкции о том, как самостоятельно натянуть на столбы сетку-рабицу, как установить на каркас профлисты. Ещё вы можете обратиться к нашим специалистам напрямую — они проконсультируют и подскажут.

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы. Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):

Раскрой полосы

• по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
• длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Чтобы добиться одинакового размера всех винтовых лопастей, полосу необходимо расчертить, для чего по длине лопасти проводят горизонтальную ось, и вертикальную, шаг которой обязательно должен равняться диаметру винтовой лопасти. Первая вертикальная линия будет проходить от короткой стороны полосы на том расстоянии, которое будет равно ½ диаметра заготовки.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Вырезание заготовок

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Изготовление винтовой спирали

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт.

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Треугольники для формирования наконечника

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

• сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
• полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Установка лопасти на наконечник

Когда лопасть будет устанавливаться на конус, ни в коем случае не должны появиться зазоры. Если все же они есть, придется корректировать угол подъема спирали. Сверьте расстояние от нижнего угла спирали до конусной вершины – у вас должно получиться 50 мм. Когда элементы плотно сомкнуться между собой, стык проваривается ровным сплошным швом. Ни в коем случае нельзя допускать прерывистый шов, ведь при завинчивании в грунт на винт будет воздействовать огромная нагрузка.

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

Необходимые материалы

Решившись на строительство забора на винтовых сваях, можно готовить необходимые материалы. Рассмотрим пример забора из профнастила. Для его возведения вам понадобятся:

• Собственно винтовые сваи.
• Направляющие для крепления профнастила (металлический профиль или уголок, который будет выполнять роль лаг).
• Профнастил (достаточно толщины 0,5 мм).
• Столбы для ворот и калитки.

Рассчитать необходимое количество будет несложно. После приобретения всех материалов можно приступать к установке забора.

Как изготовить винтовые сваи самостоятельно — Сваи Мания

На сегодняшний день  многие домовладельцы выбирают свайно-винтовой фундамент для  своих построек.  Ведь технология  возведения такого фундамента – довольно простая. Кроме того, достаточно просто можно самостоятельно выбрать или даже  изготовить винтовые сваи.

Конечно, стоит иметь в виду, что решение изготавливать такую продукцию собственными руками может быть оправдано только в случае строительства легких построек.  В случае же возведения тяжеловесных жилых домов благоразумнее сделать выбор в сторону продуктов заводского изготовления.

Итак, разберемся детальнее в конструкции  этой востребованной продукции, а также  непосредственно в технологии, как сделать винтовые сваи самостоятельно при возникновении такого желания.

Свайно винтовой фундамент (схема)

Сколько это будет стоить?

После возникновения вопроса “как сделать забор на винтовых сваях своими руками”, попутно возникает и другой “сколько это будет для меня стоить?”

Одна свая обойдется вам примерно в 1500 рублей. Соответственно, сваи потолще и побольше диаметром, будут немного дороже (до 2500), а более тонкие и узкие – дешевле (около 1000 за самую слабую сваю).

Произведите простые подсчеты и убедитесь: конечная стоимость такого фундамента будет стоить почти в два раза дешевле альтернативных вариантов.

В конечном итоге несмотря на то что к свайному фундаменту наши люди пока относятся с подозрением и осторожностью (ну не может же все быть настолько хорошо!), этот тип фундаментов, особенно для строительства заборов, террас, максимально выгоден для всех. А возможность самостоятельной установки делает его монтаж очень экономным.

Самостоятельное изготовление винтовых свай

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

• ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
• наконечник в форме конуса, закрепленный на нижнем конце опоры;
• лопасти, образующие спиральный виток, приваренные на конус;
• оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

Самодельная винтовая свая

Начало работы

Первое, что нам необходимо сделать, это составить чертеж будущей винтовой сваи. Это может быть самый простой набросок, но он даст вам возможность отметить все необходимые размеры опорного стержня, да и подсчет нужного количества материалов с его помощью будет идти легче. Здесь же будет размечаться каждый элемент заготовки.

На чертеже необходимо указать:

1. Какого диаметра будет труба.
2. Необходимую длину опоры с учетом конуса.
3. Высоту или угол конуса.
4. Расстояние от низа лопасти до самой верхушки конусного наконечника.

Чертеж и размеры основных элементов

Если вам нужны опоры под деревянную конструкцию, не забудьте предусмотреть оголовок (заглушку) и усиление в виде ребер жесткости.

Здесь работа может застопориться из-за необходимости точно указать длину сваи, а выяснить вы это сможете только после того, как будет проведен анализ грунта. Нас интересует глубина залегания плотных грунтов.

Правильнее всего будет заказать анализ почвы в специализированном бюро, но за такую услугу придется немало заплатить.

Но, так как на самодельных сваях вы вряд ли будете строить жилую постройку, можно обойтись без нецелесообразных для легкой конструкции трат.

Можно спросить у знакомых или соседей, которые вели серьезное строительство, не известна ли им такая информация, вдруг они смогут ее прояснить.

Технология предусматривает следующее: по своей длине опора должна превосходить глубину залегания несущего слоя на 0,5 м, именно на столько она будет возвышаться над уровнем земли.

Определив размеры, можете начинать изготавливать лопасть в домашних условиях, для чего вам понадобится:

• качественная листовая сталь;
• плазморез;
• тиски;
• шаблоны, при помощи которых размечают внутренний и наружный диаметр заготовки;
• оборудование, на котором растягивают винтовую спираль (можно ограничиться ломом).

Какие виды свай используются для строительства заборов

Современная строительная индустрия предоставляет богатый выбор винтовых свай. Из-за большого ассортимента продукции осуществить выбор бывает особенно сложно.

Исследования грунтов

Если сделан выбор в пользу забора, в качестве основания которого будут использованы винтовые опоры, то необходимо ознакомиться с ошибками, способными свести к нулю преимущества использования винтовых свай.

Некоторые невежественные застройщики решают установить винтовые сваи на глубину, которая им кажется оптимальной. Затем, когда с течением времени такой забор начинает деформироваться от морозного пучения и просадок, такой горе-строитель начинает ругать винтовые сваи.

Установленные винтовые сваи для забора

Так как же не свести на нет эффект от этого мероприятия? Рекомендуется воспользоваться данными инженерно-геологических исследований, такими как уровень грунтовых вод, строение и характеристики грунтов на участке. Также чрезвычайно важна информация о глубине промерзания грунта.

Основываясь на полученных данных можно определиться с глубиной заложения сваи, длина подземной части которой должна быть больше, чем глубина промерзания. При несоблюдении этого условия винтовая свая будет подвержена действию морозного пучения. Помимо этого, смысл в установке винтовых свай как опор под ограждающие конструкции будет утерян в случае, если свая не будет упираться в несущий слой грунта.

Схема для установки винтовых столбов

Определить глубину залегания плотных слоев можно только опытным путем, проведя инженерно-геологические исследования на участке. Возможно, что застройщику не придется проводить специальные изыскания при строительстве забора, если при возведении дома они уже проводились.

Почему так важно соблюсти условие, при котором свая опирается на плотный слой грунта? Потому что только в этом случае можно гарантировано утверждать, что ни сезонные изменения почвы, ни какие-либо другие неблагоприятные факторы будут не в состоянии нарушить вертикальность, устойчивость и долгий срок службы такой опоры.

Как выбрать подходящий вариант свай

В зависимости от типов грунтов целесообразно применять соответствующий тип свай. Слабые грунты (торфяники и песчаный грунт) лучше воспримут сваи с закрытым наконечником и широкими лопастями. Применение свай с открытым наконечником допустимо на обычных грунтах. Уплотненный грунт с высоким содержанием глины лучше взаимодействует со сваями, имеющими неширокие лопасти. На очень твердом и тяжелом грунте применяют многовитковые винтовые сваи, напоминающие своим видом шуруп.

Стоимость таких конструкций значительно выше, а несущая способность не столь высока, поэтому их используют в исключительных случаях.

При строительстве забора достаточно разобраться в основных типах винтовых столбов, пригодных для несения нагрузки элементов ограждения. В эту категорию попадают сваи небольшого диаметра от 54 до 108 мм.

Так выглядит квадратная винтовая свая

Литые или сварные

Промышленность выпускает сваи с литыми и сварными наконечниками. Обычно, литыми элементами обладают сваи с диаметром в 108 мм. Процесс производства таких лопастей достаточно дорог, а потому их применение оправдывает себя в экстремальных условиях использования: обводненных почвах, высоких нагрузках. Поскольку винтовые сваи со сварными лопастями показали отличные прочностные характеристики, их использование при устройстве ограждения наиболее рационально с экономической точки зрения.

В зависимости от тяжести элементов ограждения выбирается толщина винтовой опоры. Приведем данные о зависимости толщины столбов от воспринимаемой нагрузки:

Пример литой сваи

Закладываем фундамент на винтовых сваях своими руками

Когда все расчеты и технологическая карта процессов на руках, можно начинать строительство.

Закладка фундамента на винтовых сваях подразделяется на этапы.

1. Разметка участка для монтажа винтового фундамента. По сути, это перенесение чертежа на местность. Отмечаем места, где будут монтированы сваи. Это можно сделать, забив колышки, или нанести стандартную веревочную разметку.

2. Монтируем сваи. При помощи трубы закручиваем сваи в места разметки. Можно использовать и лом. Магнитным уровнем проверяем вертикальность вхождения свай в почву через каждые 2 — 3 витка. Сваи закручиваются с запасом в 10 – 15 см для последующего равнения, ведь ни в коем случае нельзя их выкручивать обратно.

3. Проверяем горизонтальный уровень. После того, как все сваи смонтированы, нужно проверить их горизонтальность. Лучше всего это сделать горизонтальным нивелиром. Лишнее срезаем с помощью болгарки.

4. Фиксация бетоном. При закручивании сваи вокруг трубы образуется полость. Для укрепления конструкции нужно залить полости бетоном (для раствора берем цемент марки М 500). Можно для придания дополнительной прочности сделать армирование свай. Для этого до заливки бетоном разместите в полостях прутья арматуры или оберните трубы арматурной сеткой.

5. Монтаж оголовков. Чтобы закрыть полость труб, нужно приварить оголовки. Проверьте еще раз горизонтальность свай и приварите оголовки. Для защиты от коррозии нанесите на швы специальный антикоррозийный состав для металла.

6. Монтируем ростверк. После того, как сваи будут закреплены, нужно сделать обвязку конструкции. Устанавливаем перемычки. Их можно приварить или прикрутить болтами. Предварительно, для защиты от коррозии, обработайте их специальным раствором либо покрасьте 2 раза.

Преимущества винтовых свай для заборов

Рассматривая положительные факторы возведения заборов на винтовых сваях, можно отметить, что:

• надежная установка ограждения возможна даже на болотистых и пучинистых грунтах;
• грунтовые слои при погружении сваи не перемешиваются, как это происходит при выкапывании траншей или котлованов;
• лопасти, ввинчиваясь в грунт, не разрыхляют его, а уплотняют;
• изделия можно использовать повторно;
• забор на винтовых сваях возводится быстро, так как не нужно выполнять земляные работы и ждать окончательного отверждения монолитного бетона или раствора в кладке;
• неровности и уклоны на участке не страшны – установка опор выполняется практически в любых труднодоступных местах;
• монтаж можно производить при любой погоде, своими руками, без спецтехники.

Преградой для использования винтовых свай является скальный или насыщенный камнями грунт. В этом заключается единственный существенный недостаток изделий.
