Как сделать буронабивной фундамент своими руками?

Что такое свайный фундамент?

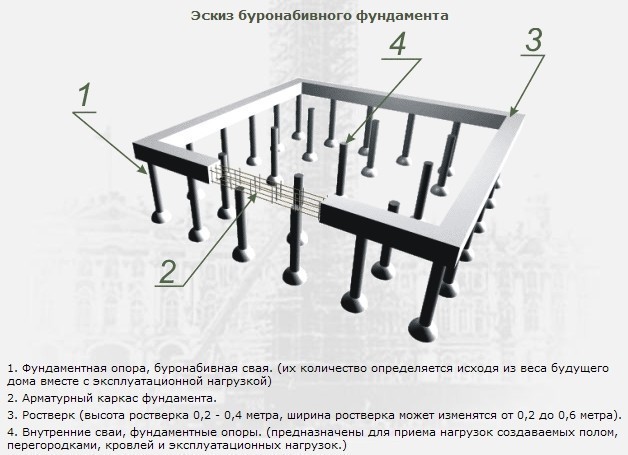

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

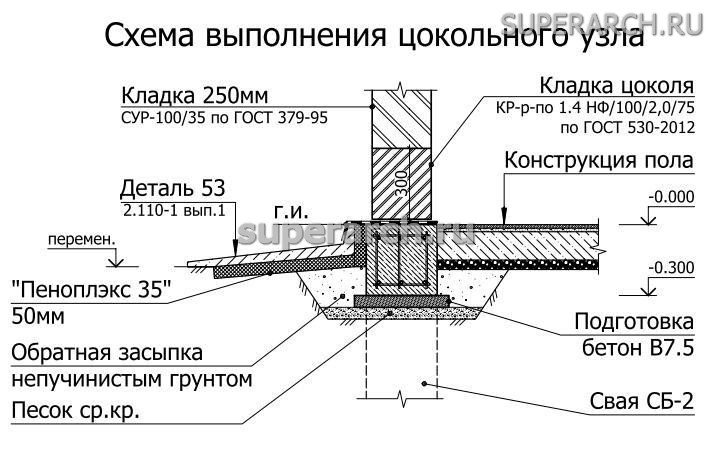

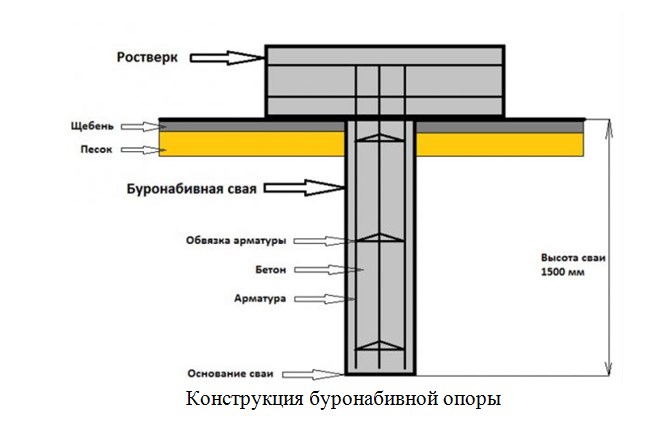

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

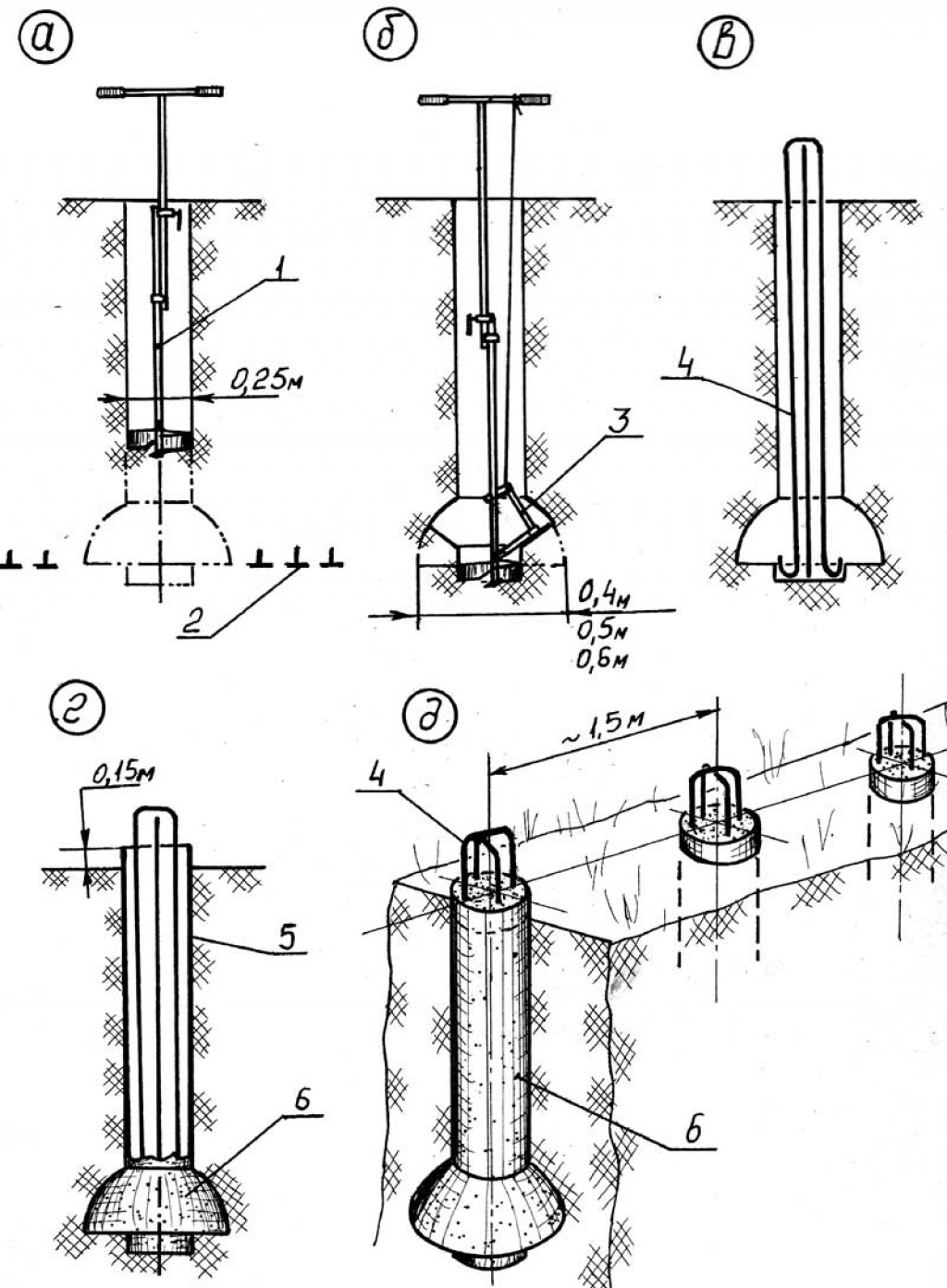

Технология возведения свайного фундамента по запатентованной технологии: буронабивные сваи с камуфлетным уширением

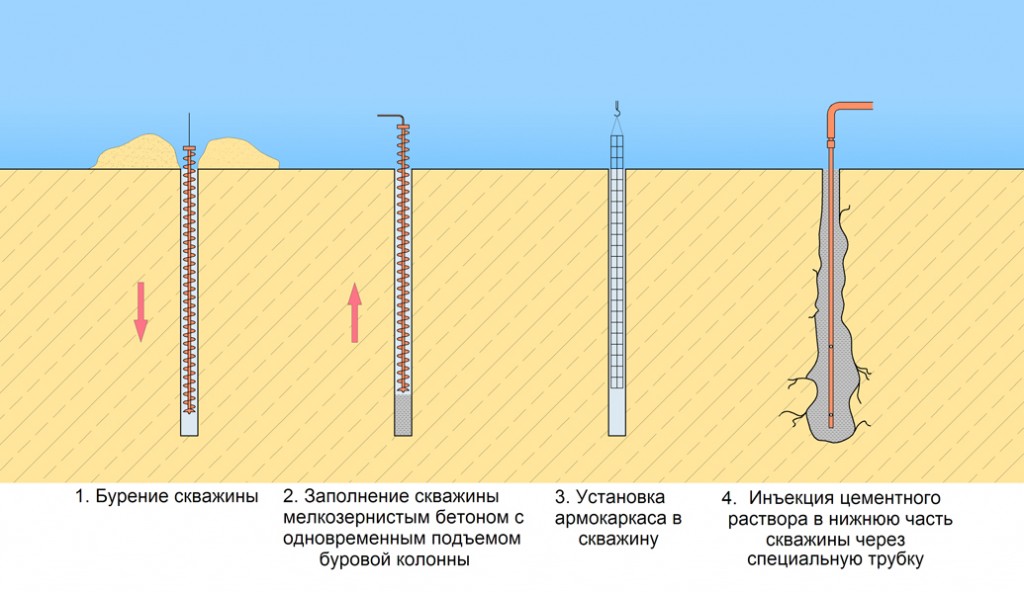

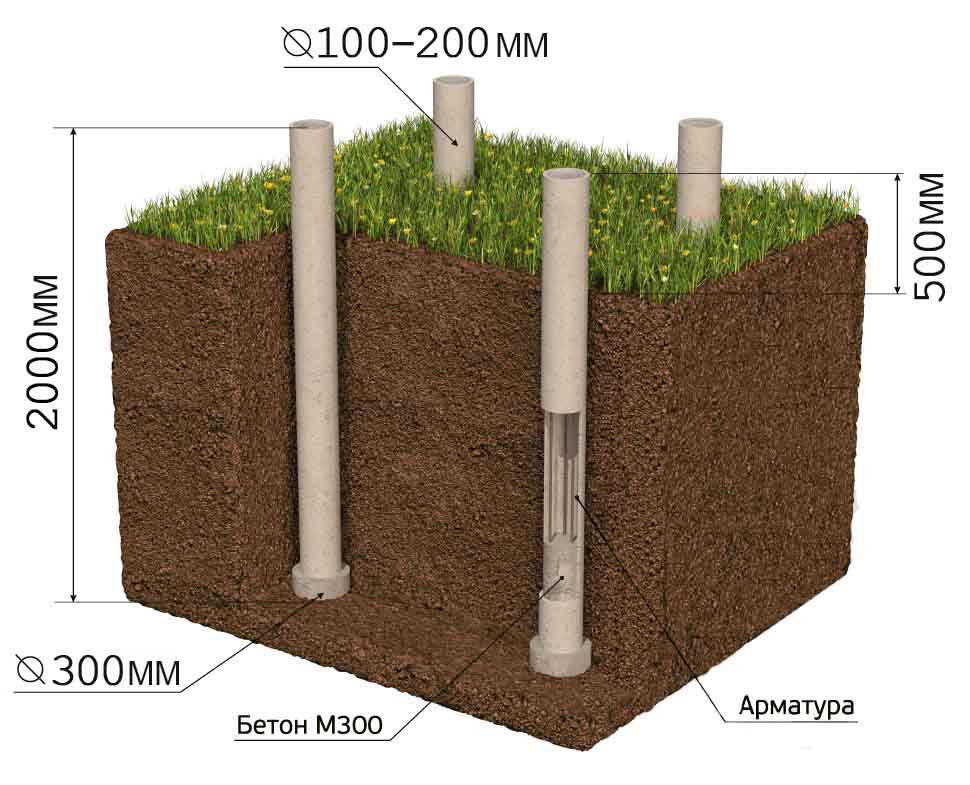

Как проводятся работы с буронабивными сваями? В ходе работы с буронабивными сваями на стройплощадке отсутствуют признаки привычных земляных работ «нулевого цикла». Сначала бурят скважины диаметром 250мм, куда опускают двухметровую арматуру — основа будущей сваи — и закладывается маленький заряд аммонита (не превышающий 150 грамм тротилового эквивалента). Это является началом формирования свайного фундамента. После этого скважину заливают жидким бетоном. Далее следует взрыв, похожий на негромкий хлопок петарды. Он расширяет основание скважины, благодаря чему бетон быстро проседает, заполняя образовавшиеся пустоты в форме округлого выступа. Затем в скважину доливают бетон. Когда происходит загустение, формируется прочная, способная выдержать нагрузку до 20 тонн, свая. Таким образом, формируется свайный фундамент с камуфлетным уширением. Буронабивные сваи — это действительно актуальная технология, учитывающая современные строительные требования. Это позволяет возводить быстровозводимые конструкции здания в сжатые сроки.

Чем хороши забивные опоры?

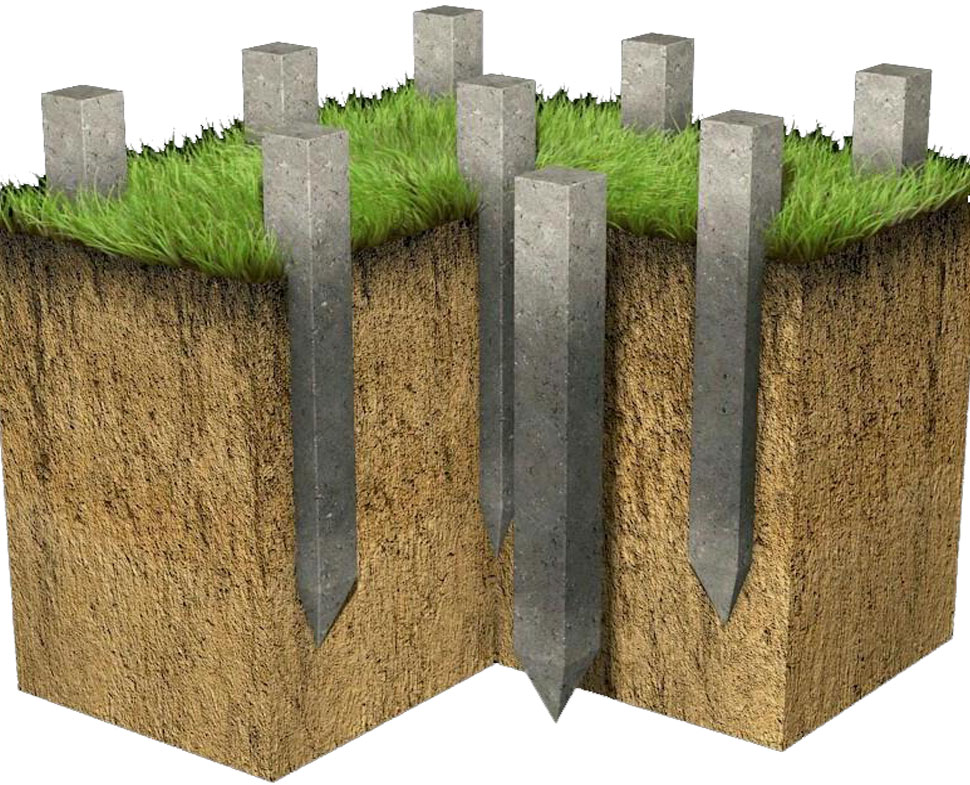

Забивными называют железобетонные сваи, изготавливаемые в виде стержней различного сечения. Они бывают квадратными, круглыми, прямоугольными и т. д. Эти тяжелые столбы погружаются в землю до расчетной глубины с использованием специальных установок, однако монтаж выполняется в кратчайшие сроки.

К основным преимуществам забивных опор относят:

• хорошую несущую способность – выдерживают даже сравнительно высоки нагрузки;
• стойкость к коррозии;
• долговечность;
• стоимость – дешевле буронабивных почти в 2 раза;
• широкий ассортимент на рынке – можно подобрать опоры под строящийся объект с учетом его веса и характеристик участка.

Главный минус – шумность выполняемых строительных мероприятий, потому работы придется выполнять только в строго ограниченный промежуток времени, если рядом располагаются другие жилые объекты. Кроме того, бетонные сваи много весят и их транспортировка может представлять собой достаточно большую сложность, а также потребует дополнительных расходов.

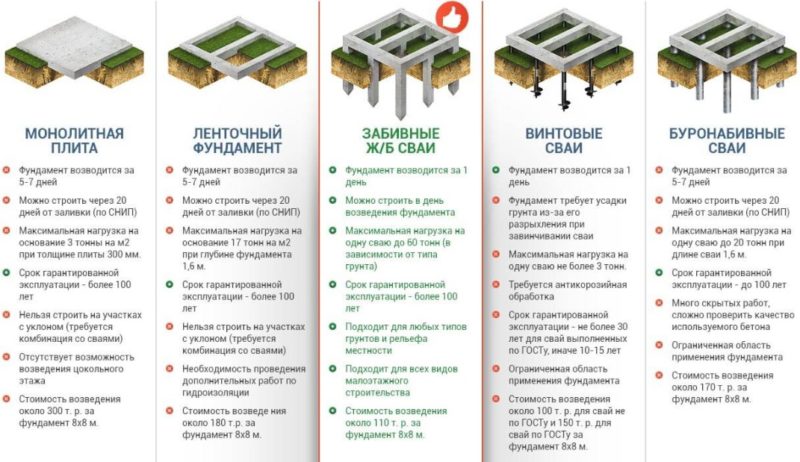

Выбирать между сваями необходимо с учетом индивидуальных условий строительства. Буронабивные намного прочнее и могут выдерживать экстремальные нагрузки, но они дороже, потому выбирают их только в том случае, если ЖБ опоры не смогут выдержать нагрузку от строящегося объекта.

Расчет конструкции

Каркас буронабивного фундамента регламентируется ГОСТом.

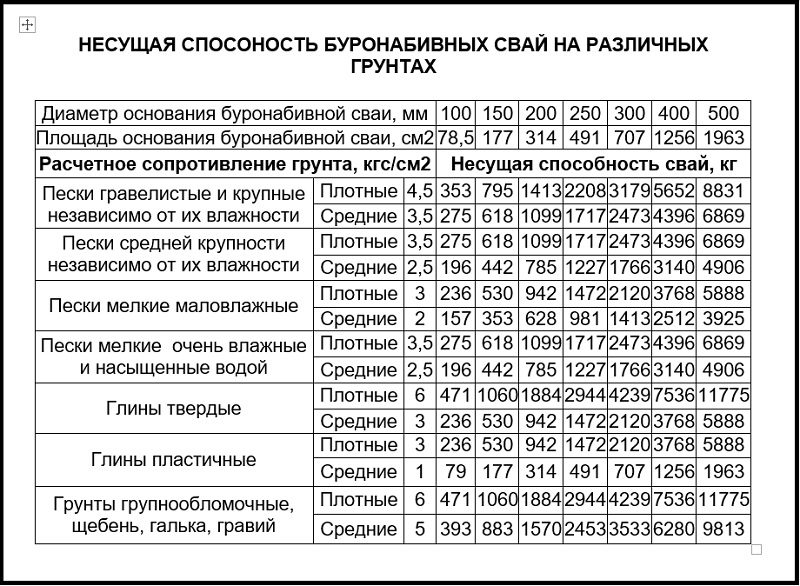

Чтобы выполнить расчет, необходимо учитывать несущую способность каждой отдельной сваи и их количество. Понятно, что несущая способность напрямую зависит от ее габаритов. Причем, как мы увидим при расчете, совсем небольшая разница в диаметре сваи значительно увеличивает ее несущую способность. Например, при d=300 мм она выдержит нагрузку в 1700 кг, а если увеличить ее диаметр на 200 мм, то ее несущая способность резко возрастет и она уже сможет выдерживать вес до 5000 кг.

При возведении буронабивного фундамент собственными силами очень трудно понять, достигнут ли при бурении уровень несжимаемости грунта. Поэтому специалисты советуют даже после расчетов бурить на глубину от полутора до двух метров для подстраховки. Эта глубина гарантирует то, что глубина промерзания остается значительно выше, уровень грунтовых вод уже пройден, а несущая способность грунта на такой глубине достаточно велика и, наверняка будет больше расчетной с большим запасом (приблизительно 6 кг/см2)

Еще один момент, имеющий прямое отношение к расчетам, это выбор размера бура. Современное оборудование позволяет бурить очень глубокие скважины разного диаметра от 15 до 40 см. А так называемые фундаментные буры позволяют при очень небольшом диаметре бурения, например в 20 мм, достигнув дна, расширять диаметр основания вдвое или даже втрое. Это расширение обеспечивает опорную площадь сваи и увеличивает ее способность сопротивляться выпучиванию.

При расчете руководствуемся нормативным документом – Свод правил СП Свайный фундамент. Актуализированная редакция СНиП

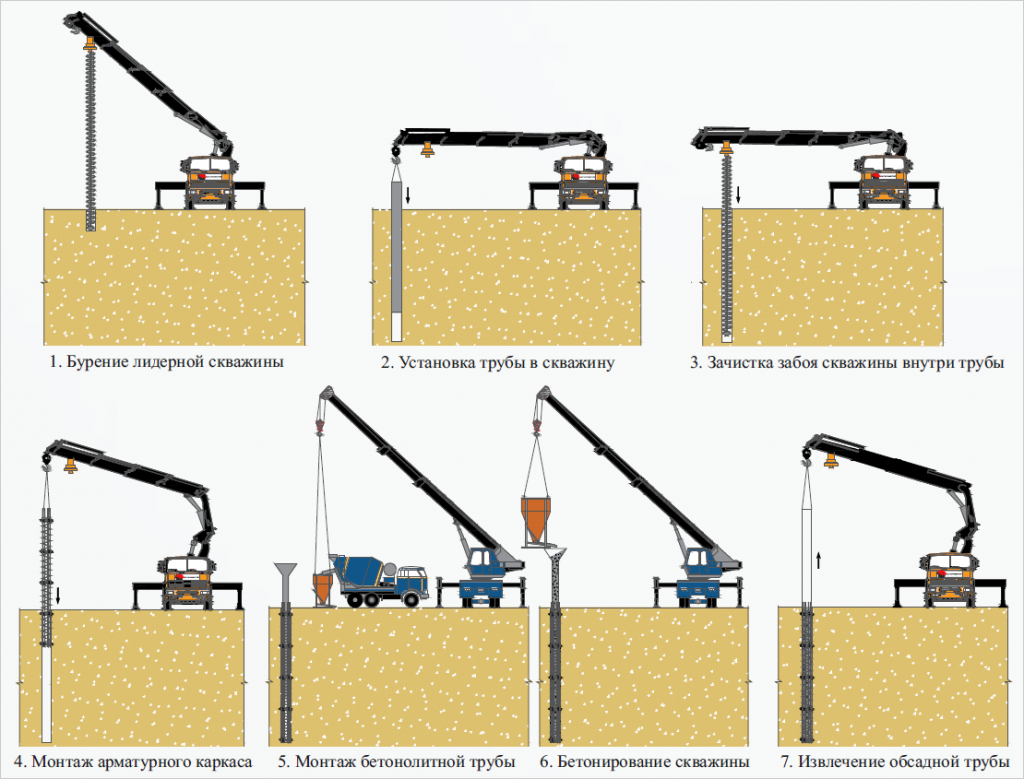

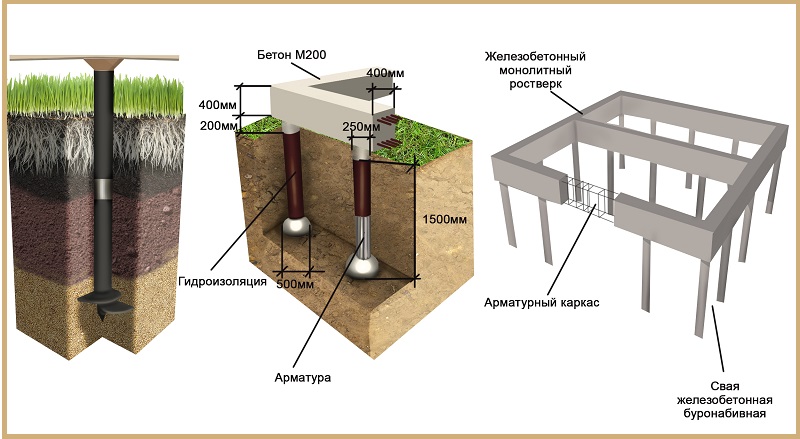

Сооружение буронабивных свай: порядок выполнения работ

Буронабивные сваи

На благополучных участках при строительстве небольших строений – дачных домиков, хозпостроек и пр. можно соорудить буронабивные сваи вручную: технология устройства опор в данном случае особо сложными операциями не изобилует, так что, имея комплект ручного бурения и пару крепких помощников, можно браться за работу.

У ручного способа бурения есть ряд существенных недостатков:

• Это весьма трудоемкий процесс, так что, сэкономив деньги, вы проиграете в рудовых и временных затратах;
• Бурение вручную скважин в твердых грунтах сопряжено с большими сложностями;
• Бурить специалисты рекомендуют до глины (какой фундамент лучше на глинистой почве). Если она залегает глубоко, ручным буром можно и не добраться до нее.

Несколько облегчает задачу применение бензинового бура. С его помощью можно пробурить несколько скважин за день.

Но самым лучшим решением все-таки будет использование специальной техники, позволяющий в течение одного дня выполнить полный объем работ по бурению.

Однако в данном случае чрезвычайно важна высокая скорость выполнения дальнейших работ: если вдруг задождит, вся предыдущая работа пойдет насмарку — стенки готовых скважин обрушатся, и придется все начинать сначала. Повторная аренда техники негативно скажется на конечной стоимости фундамента.

Этапы работ

Итак, вы решили соорудить буронабивной фундамент своими руками.

Пошаговая инструкция по выполнению соответствующих работ будет выглядеть следующим образом:

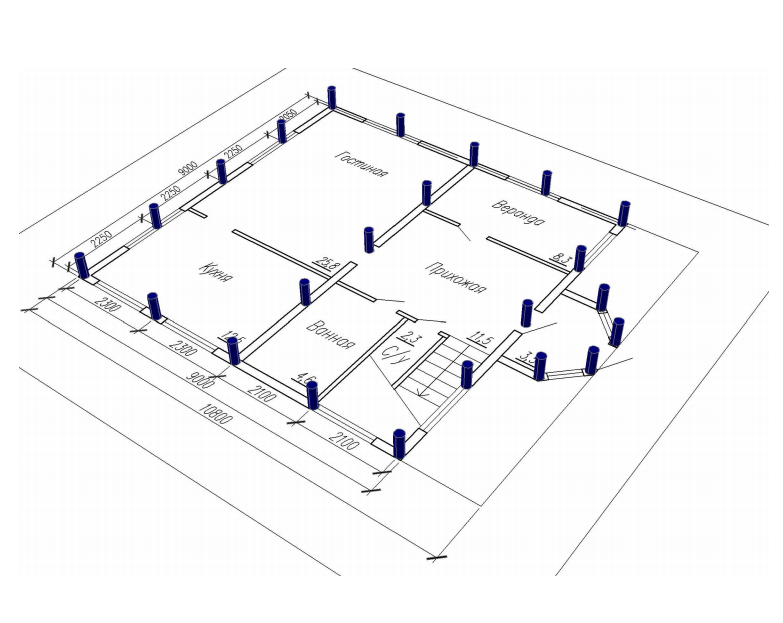

• В первую очередь производится разметка свайного поля (как сделать разметку фундамента под дом своими руками).
• После выноса всех осей фундамента на местность можно приступать к бурению скважин. Диаметр бура выбирается по соответствующему размеру обсадной трубы с учетом припуска в 10 см на размер. То есть, если вы планируете использовать двухсотмиллиметровую трубу, отверстие под нее надо сверлить 300-миллиметровым буром.

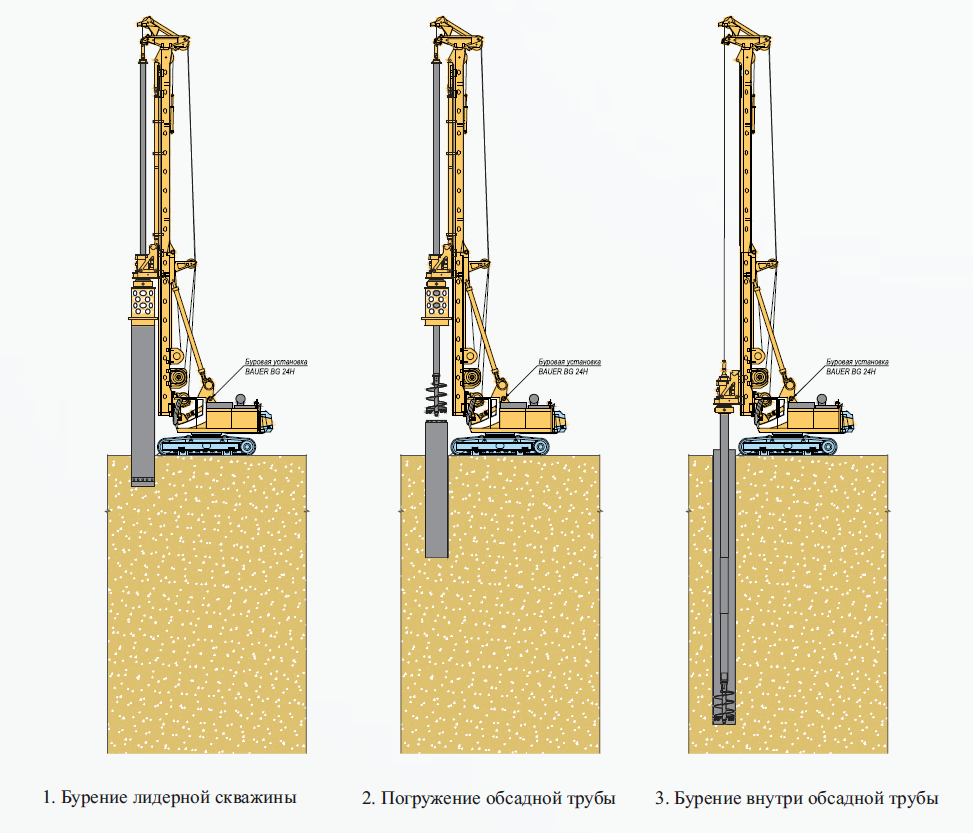

Бурение скважин

• В подготовленную скважину опускается обсадная труба и производится проверка ее на вертикальность. После того, как изделие приняло нужное положение, его надо зафиксировать – упорами из досок или подкладками, вставленными между стенками трубы и скважины.
• В трубу устанавливаются 2-3 арматурных стержня периодического профиля. Прутки не должны соприкасаться со стенками трубы – расстояние между ними должно быть не менее 50 мм.
• Производится заполнение трубы бетоном. Его консистенция должна быть более жидкой, чем, к примеру, при заливке ленточного фундамента (о том, какая марка бетона нужна для ленточного фундамента). Но количество цемента в смеси должно быть больше — примерно в два раза.
• Из-за небольшого диаметра трубы вероятность образования воздушной пробки велика. Поэтому в процессе заливки необходимо периодически смесь уплотнять. Лучше всего это делать строительным вибратором. Если его нет – придется пользоваться обычной «толкушкой».
• По окончании заполнения обсадной трубы бетонной смесью производится контрольная проверка ее вертикальности, а затем – обратная засыпка. Засыпают зазор между трубой и стенкой скважины послойно. Через каждые 20 см землю необходимо тщательно утрамбовывать.

После сооружения всех свай работу прерывают не менее чем на две недели. После указанного срока производится выравнивание опор. При необходимости сваи обрезаются при помощи мощной болгарки с диском, способным резать бетон и арматуру.

Обратите внимание: гидроизоляцию буронабивых свай выполняют до опуска труб в скважину. В качестве гидроизоляционного материала можно использовать составы на основе битумной мастики или армированный водостойкий скотч.

Укладка бетона

Технология устройства буронабивных свай подразумевает марку прочности бетона М300 – с учетом потерь воды в грунт. Соотношение объема цемента и песка приблизительно 1:2, портландцемент М400. Щебня нужно 3-4 части от объема цемента, нужна смесь фракций 30-40 и 10-20 поровну.

Смесь тщательно размешивается, в воду нужно добавить водоудерживающую добавку или пластификатор, или же просто стакан ПВА на ведро воды. Песок только речной, крупнозернистый, без глины. Готовый бетон не должен быть похож на щебень, добавленный в раствор, это должна быть равномерная смесь щебня с раствором, густая и плотная.

Вибрировать бетон вибратором нужно буквально несколько секунд на полметра высоты – иначе бетон расслоится. Трамбовать тоже нужно недолго – до прекращения уплотнения. Поверхность оголовка нужно аккуратно затереть и укрыть от высыхания. После начала твердения бетона его нужно периодически увлажнять, не допуская высыхания.

ООО «СТРОЙПРОЕКТ» выполняет следующие виды работ:

        — Устройство буронабивных свай Ø 600-2000 мм до 65 метров.         — Устройство буроинъекционных свай Ø 250-500 мм. CFA Ø 250, 300, 350, 400,  450, 500, 550,  600, 700, 750, 800 мм до 25 метров.         — Устройство грунтоцементных свай и закрепление грунтов методом струйной цементации с применением технологии Jet-grouting и Ø 600-4500 мм. и глубиной до 40 м.         — Устройство грунтовых анкеров для крепления ограждающих конструкций длинной до 40 м.         — Устройство ограждения котлована методом «стена в грунте» глубиной до 24 метров         — Ограждение котлована с использованием многоразовой телескопической крепи E+S (Германия) глубиной до 12 м.         — Вибропогружение/извлечение шпунта и труб глубиной до 40 м.         — Закрытая прокладка коммуникаций Ø 350 – 1420 мм.         — Устройство свай методом бурения в обсадной инвентарной трубе;         — Устройство свай методом непрерывного полого шнека (НПШ, CFA);         — Устройство свай методом раскатки грунта (DDS, FDP);         — Устройство свай методом двойного вращателя (Double Rotary);         — Устройство свай методом завинчивания обсадной трубы;         — Устройство свай методом вибропогружения обсадной трубы;         — Устройство свай под защитой глинистого раствора;

тел. +7 (495) 136-59-85, +7 (929) 549-38-00,

+7 (903) 519-05-37, Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. (‘cloak6499070c9df45f0cb4453a68e7ff95d2’).innerHTML = »; var prefix = ‘ma’ + ‘il’ + ‘to’; var path = ‘hr’ + ‘ef’ + ‘=’; var addy6499070c9df45f0cb4453a68e7ff95d2 = ‘st_proekt’ + ‘@’; addy6499070c9df45f0cb4453a68e7ff95d2 = addy6499070c9df45f0cb4453a68e7ff95d2 + ‘list’ + ‘.’ + ‘ru’; var addy_text6499070c9df45f0cb4453a68e7ff95d2 = ‘st_proekt’ + ‘@’ + ‘list’ + ‘.’ + ‘ru’;(‘cloak6499070c9df45f0cb4453a68e7ff95d2’).innerHTML += ‘‘+addy_text6499070c9df45f0cb4453a68e7ff95d2+’‘;

Буронабивной фундамент

Любое строительство имеет свои табу, при нарушении которых постройка может оказаться не практичной, а с течением времени и вовсе разрушится. Одним из таких правил, которое обязательно к выполнению, является обустройство надёжного фундамента.

К выбору фундамента стоит подходить с осознанием дела. Ведь определённый вид может отлично принимать нагрузку здания при определённых условиях почвы и особенностях ландшафта, в то время как другой в таких же условиях может оказаться не надёжным. Например, фундамент на буронабивных сваях в последнее время обретает массовое использование при строительстве малогабаритных и не высоких зданий.

Технология изготовления буронабивных свай с ленточным ростверком

В буронабивных сваях все опоры работают по раздельности, и это повышает вероятность неравномерных усадок так рискованно опасных для домов. Чтобы устранить такое разрушение стен, применяют железобетонный ленточный ростверк. Его различие находится в том, что армирование соединяет все опоры в целостный фундамент, отлично воспринимающий изгибающий момент.

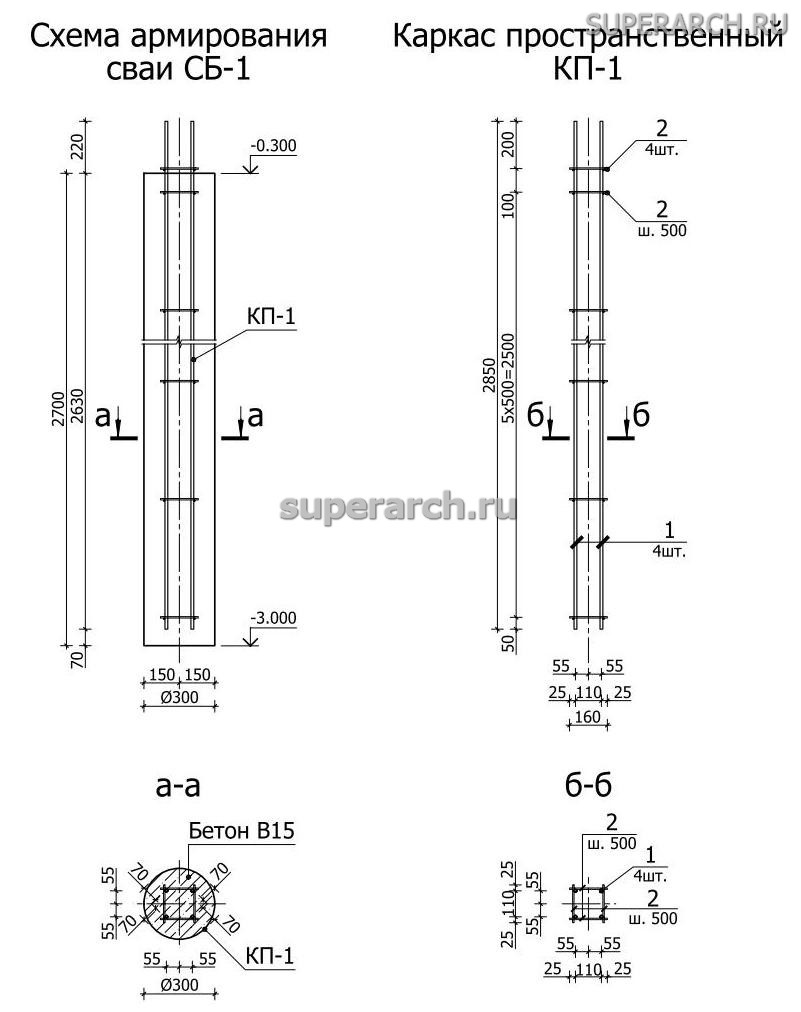

Схема армирования буронабивных свай с ленточным ростверком Источник

Последовательность монтажа ленточного фундамента с буронабивными сваями следующая:

1. По периметру обвязки устраивается подушка из песка и щебня толщиной 20-30 см.
2. Поверх устраивается опалубка из дерева на внутренние стенки которой укладывается рулонная гидроизоляция.
3. Из стержней арматуры собирается каркас, укладываемый в опалубку, и прикрепляется к оголовкам арматуры свай.
4. Заливка бетонным раствором ростверка в один приём с дальнейшим уплотнением и 30 дневным набором прочности.

Альтернативный метод

Если вы решили возвести буронабивной фундамент с ростверком, то можете использовать еще одну технологию, которая предусматривает использование метода несъемной опалубки. Последняя остаётся в земле и выполняет роль гидроизоляции. Для этого обычно используются металлические трубы, специальный картон или асбоцемент.

Этот подход позволяет надёжно защитить опоры и исключает перепады высот, создавая прослойку из песка между сваями и стенами скважины. Если грунтовые воды залегают слишком близко к поверхности, то скважины будут заполняться водой быстро. Поэтому перед установкой опор вода откачивается насосом. При этом нижняя часть трубы, которая выполняет роль опалубки, заполняется гидроизолирующим бетоном на метр высоты.

Буронабивные сваи с ростверком, технология возведения которых не столь сложна, могут быть усилены. Для этого применяется армирование. Оно необходимо и при наличии риска экстремальных нагрузок, а также повышенных сдвигающих усилий. Для этого используется каркас из металлических прутьев, диаметр последних может изменяться в пределах от 1 до 1,2 см. Однако можно применить и треугольные конструкции. Дополнительным преимуществом армирования выступает формирование цельного фундамента из опор и ростверка. При этом конструкция обретает повышенную надежность и прочность.

Прочность трубы на сжатие

Почему в качестве опор для строительства выбираются металлоконструкции в виде трубы? Она имеет замкнутый контур, что придает опоре повышенную жесткость по сравнению с открытыми контурами швеллера или уголка. При равной массе металла конструкция трубы жестче, следовательно, расходы на трубные опоры оказываются ниже.

ЧИТАТЬ ДАЛЕЕ: Схема отопления 2 х этажного частного дома

Существуют методики определения жесткости тех или иных труб, позволяющие выбрать их в качестве опор свайного фундамента.

Большое значение имеет замкнутость и надежность контура трубы. Важно отметить, что для свай рекомендовано использовать только бесшовные трубы.

Прочность трубы на сжатие

Почему в качестве опор для строительства выбираются металлоконструкции в виде трубы? Она имеет замкнутый контур, что придает опоре повышенную жесткость по сравнению с открытыми контурами швеллера или уголка. При равной массе металла конструкция трубы жестче, следовательно, расходы на трубные опоры оказываются ниже.

ЧИТАТЬ ДАЛЕЕ: Муфельные печи для обжига керамики

Существуют методики определения жесткости тех или иных труб, позволяющие выбрать их в качестве опор свайного фундамента.

Большое значение имеет замкнутость и надежность контура трубы. Важно отметить, что для свай рекомендовано использовать только бесшовные трубы.
